DOKUMENTACJA TECHNICZNA

Transkrypt

1 DOKUMENTACJA TECHNICZNA SYSTEMY NAPRAWCZE LECHLER REFINISH Spis treści Strona: Szpachle: POLYDUR SPAT-O-FIBER POLYDUR ZINC POLYDUR CART POLYDUR FAST MULTILIGHT POLYDUR PLASTIC 13 Grunty, podkłady, izolatory: POLYFAN RUSH FIX-O-DUR EC GREEN EPOFAN PRIMER R-EC MONOPRIMER HYDROPOX PRIMER GREEN-TI-FILLER MACROFAN HS HIGHFILLER MACROFAN HS RAPIDFILLER HI-GARD SEALER MACROFAN HS ISOSEALER 33 HF610 HYDROFAN 1K FILLER UNIVERSAL PLAST CLARPRIMER 39 MAC0 M0000 MACROFAN PLASTIC COLOR PRIMER BINDER 41 MAC9 M9000 MACROFAN HS COLOR UNDERCOAT BINDER 43 MAC71 M7010 MACROFAN HS COLOR HIGHFILLER 45 MAC75 M7005 MACROFAN HS COLOR RAPIDFILLER 47 MAC85 M8005 MACROFAN COLOR ISOSEALER 49 Farby bazowe i nawierzchniowe: MAC1 M1000 MACROFAN FAST BINDER 51 MAC4 M4000 MACROFAN ULTRA UHS BINDER 53 MAC5 M5000 MACROFAN 1K TOP COAT BINDER 55 MAC14 M1004 MACROFAN MAT BINDER 57 MAC15 M1005 MACROFAN FINE TEXTUR BINDER 59 MAC16 M1006 MACROFAN TEXTUR BINDER 61 HYDROFAN BASE COAT 63 BSB CHROMA FLASH BSB CHROMA FLASH HOLOGRAM BSB CHROMA FLASH SIDERAL SILVER BASE COAT SPARKLING GLASS 71 BRILLANT COLORS 73 FLUO PIGMENTS 75 M1481 MACROFAN RALLY BLACK MATT 77 Lakiery bezbarwne: ACRIFAN 1K CLEAR ACRIFAN 2000 MATT HF950 HYDROFAN 2K CLEARCOAT 83 MC420 MACROFAN ULTRA UHS CLEARCOAT 85 MC422 MACROFAN ELITE UHS CLEARCOAT 87 Dodatki: PLASTIC CLEANER QUICK CLEANER HYDROCLEANER SOLVENTE PER SFUMATURE 95 strona 1 z 121

2 00770 FADE OUT THINNER x HYDROFAN 2K CLEARCOAT SILICONE REMOVER FAST PASTA LUCIDANTE SENZA SILICONI SANDER PASTE PASTA MORDENTE ALL AQUA PASTA LUCIDANTE ALL AQUA BASE OPACIZZANTE 2K TEXTUR BASE TEXTUR BASE GRANA FINE SPEED-O-DRY FLESSIBILIZZANTE ISO-ANTISIL 117 HF555 HYDROFAN FADE-OUT BLENDER 119 HF850 FLOCK ADDITIVE 121 Wszelkie dane zgromadzone w dokumentacji technicznej są sporządzone po uprzednim sprawdzeniu. Producent nie bierze jednak odpowiedzialności za ewentualne zachowanie produktów w cyklach lub warunkach aplikacji innych niŝ zalecane. W przypadkach wątpliwych naleŝy skonsultować się z Serwisem Technicznym. W przypadkach szczególnych i wdroŝeniach produkcyjnych zaleca się przeprowadzenie aplikacji próbnych. strona 2 z 121

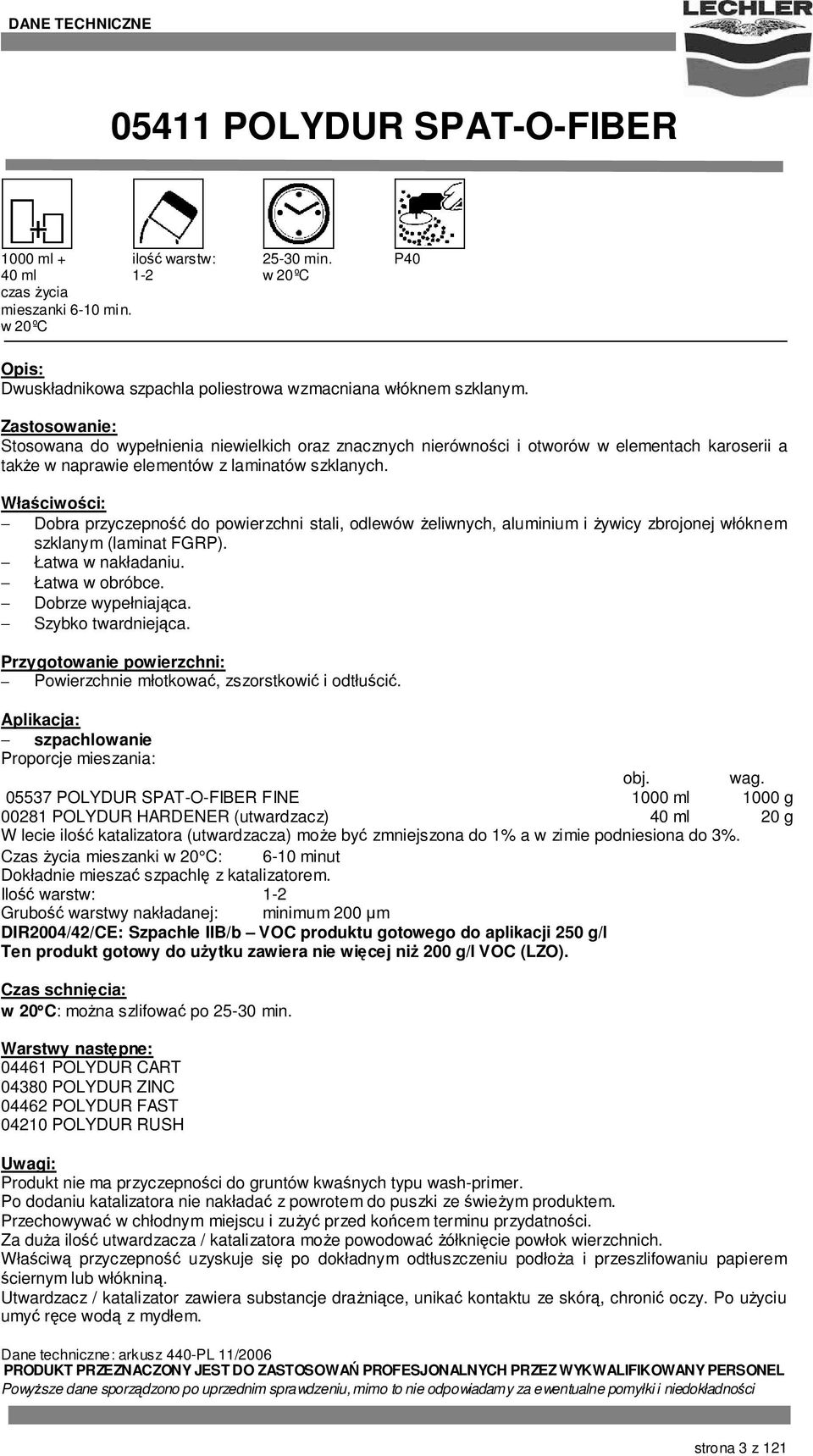

3 05411 POLYDUR SPAT-O-FIBER 1000 ml + ilość warstw: min. P40 40 ml 1-2 w 20ºC czas Ŝycia mieszanki 6-10 min. w 20ºC Opis: Dwuskładnikowa szpachla poliestrowa wzmacniana włóknem szklanym. Stosowana do wypełnienia niewielkich oraz znacznych nierówności i otworów w elementach karoserii a takŝe w naprawie elementów z laminatów szklanych. Właściwości: Dobra przyczepność do powierzchni stali, odlewów Ŝeliwnych, aluminium i Ŝywicy zbrojonej włóknem szklanym (laminat FGRP). Łatwa w nakładaniu. Łatwa w obróbce. Dobrze wypełniająca. Szybko twardniejąca. Przygotowanie powierzchni: Powierzchnie młotkować, zszorstkowić i odtłuścić. Aplikacja: szpachlowanie Proporcje mieszania: obj. wag POLYDUR SPAT-O-FIBER FINE 1000 ml 1000 g POLYDUR HARDENER (utwardzacz) 40 ml 20 g W lecie ilość katalizatora (utwardzacza) moŝe być zmniejszona do 1% a w zimie podniesiona do 3%. Czas Ŝycia mieszanki w 20 C: 6-10 minut Dokładnie mieszać szpachlę z katalizatorem. Ilość warstw: 1-2 Grubość warstwy nakładanej: minimum 200 µm DIR2004/42/CE: Szpachle IIB/b VOC produktu gotowego do aplikacji 250 g/l Ten produkt gotowy do uŝytku zawiera nie więcej niŝ 200 g/l VOC (LZO). Czas schnięcia: w 20 C: moŝna szlifować po min. Warstwy następne: POLYDUR CART POLYDUR ZINC POLYDUR FAST POLYDUR RUSH Uwagi: Produkt nie ma przyczepności do gruntów kwaśnych typu wash-primer. Po dodaniu katalizatora nie nakładać z powrotem do puszki ze świeŝym produktem. Przechowywać w chłodnym miejscu i zuŝyć przed końcem terminu przydatności. Za duŝa ilość utwardzacza / katalizatora moŝe powodować Ŝółknięcie powłok wierzchnich. Właściwą przyczepność uzyskuje się po dokładnym odtłuszczeniu podłoŝa i przeszlifowaniu papierem ściernym lub włókniną. Utwardzacz / katalizator zawiera substancje draŝniące, unikać kontaktu ze skórą, chronić oczy. Po uŝyciu umyć ręce wodą z mydłem. Dane techniczne: arkusz 440-PL 11/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 3 z 121

4 strona 4 z 121

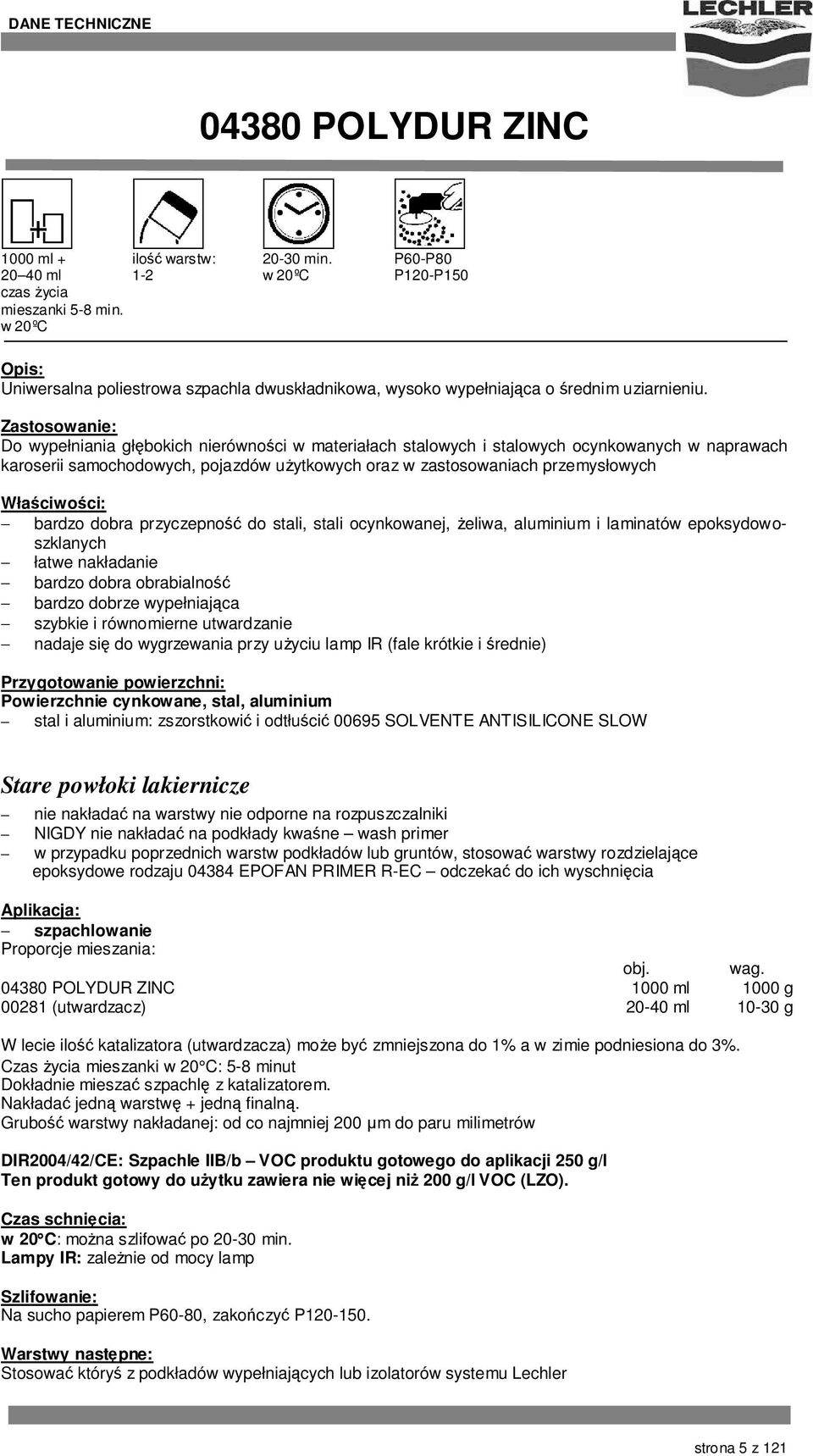

5 04380 POLYDUR ZINC 1000 ml + ilość warstw: min. P60-P ml 1-2 w 20ºC P120-P150 czas Ŝycia mieszanki 5-8 min. w 20ºC Opis: Uniwersalna poliestrowa szpachla dwuskładnikowa, wysoko wypełniająca o średnim uziarnieniu. Do wypełniania głębokich nierówności w materiałach stalowych i stalowych ocynkowanych w naprawach karoserii samochodowych, pojazdów uŝytkowych oraz w zastosowaniach przemysłowych Właściwości: bardzo dobra przyczepność do stali, stali ocynkowanej, Ŝeliwa, aluminium i laminatów epoksydowoszklanych łatwe nakładanie bardzo dobra obrabialność bardzo dobrze wypełniająca szybkie i równomierne utwardzanie nadaje się do wygrzewania przy uŝyciu lamp IR (fale krótkie i średnie) Przygotowanie powierzchni: Powierzchnie cynkowane, stal, aluminium stal i aluminium: zszorstkowić i odtłuścić SOLVENTE ANTISILICONE SLOW Stare powłoki lakiernicze nie nakładać na warstwy nie odporne na rozpuszczalniki NIGDY nie nakładać na podkłady kwaśne wash primer w przypadku poprzednich warstw podkładów lub gruntów, stosować warstwy rozdzielające epoksydowe rodzaju EPOFAN PRIMER R-EC odczekać do ich wyschnięcia Aplikacja: szpachlowanie Proporcje mieszania: obj. wag POLYDUR ZINC 1000 ml 1000 g (utwardzacz) ml g W lecie ilość katalizatora (utwardzacza) moŝe być zmniejszona do 1% a w zimie podniesiona do 3%. Czas Ŝycia mieszanki w 20 C: 5-8 minut Dokładnie mieszać szpachlę z katalizatorem. Nakładać jedną warstwę + jedną finalną. Grubość warstwy nakładanej: od co najmniej 200 µm do paru milimetrów DIR2004/42/CE: Szpachle IIB/b VOC produktu gotowego do aplikacji 250 g/l Ten produkt gotowy do uŝytku zawiera nie więcej niŝ 200 g/l VOC (LZO). Czas schnięcia: w 20 C: moŝna szlifować po min. Lampy IR: zaleŝnie od mocy lamp Szlifowanie: Na sucho papierem P60-80, zakończyć P Warstwy następne: Stosować któryś z podkładów wypełniających lub izolatorów systemu Lechler strona 5 z 121

6 Uwagi: Produkt nie ma przyczepności do gruntów kwaśnych typu wash-primer. Po dodaniu katalizatora nie nakładać z powrotem do puszki ze świeŝym produktem. Przechowywać w chłodnym miejscu i zuŝyć przed końcem terminu przydatności. Za duŝa ilość utwardzacza / katalizatora moŝe powodować Ŝółknięcie powłok wierzchnich. Właściwą przyczepność uzyskuje się po dokładnym odtłuszczeniu podłoŝa i przeszlifowaniu papierem ściernym lub włókniną. Utwardzacz / katalizator zawiera substancje draŝniące, unikać kontaktu ze skórą, chronić oczy. Po uŝyciu umyć ręce wodą z mydłem. Dane techniczne: arkusz 335-PL 11/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 6 z 121

7 04461 POLYDUR CART 1000 ml + ilość warstw: min. P60-P ml 1-2 w 20ºC P120-P150 czas Ŝycia mieszanki 6-8 min. w 20ºC Opis: Dwuskładnikowa wysoko wypełniająca szpachla poliestrowa. Do wypełniania znacznych nierówności przy naprawach karoserii samochodowych i w zastosowaniach przemysłowych Właściwości: łatwa w nakładaniu bardzo dobra obrabialność bardzo dobrze wypełniająca duŝa elastyczność przyczepność do wielu rodzajów podłoŝa (stal, Ŝeliwo, aluminium, włókno szklane) bardzo mała porowatość wypełnienia Przygotowanie powierzchni: Powierzchnie cynkowane, stal, aluminium stal i aluminium: zszorstkowić i odtłuścić SOLVENTE ANTISILICONE SLOW Stare powłoki lakiernicze nie nakładać na warstwy nie odporne na rozpuszczalniki NIGDY nie nakładać na podkłady kwaśne wash primer w przypadku poprzednich warstw podkładów lub gruntów, stosować warstwy rozdzielające epoksydowe rodzaju EPOFAN PRIMER R-EC odczekać do ich wyschnięcia Aplikacja: szpachlowanie Proporcje mieszania: obj. wag POLYDUR CART 1000 ml 1000 g (utwardzacz) ml g W lecie ilość katalizatora (utwardzacza) moŝe być zmniejszona do 1% a w zimie podniesiona do 3%. Czas Ŝycia mieszanki w 20 C: 5-8 minut Dokładnie mieszać szpachlę z katalizatorem. Nakładać jedną warstwę + jedną finalną. Grubość warstwy nakładanej: od co najmniej 200 µm do paru milimetrów DIR2004/42/CE: Szpachle IIB/b VOC produktu gotowego do aplikacji 250 g/l Ten produkt gotowy do uŝytku zawiera nie więcej niŝ 200 g/l VOC (LZO). Czas schnięcia: w 20 C: moŝna szlifować po min. Lampy IR: zaleŝnie od mocy lamp Szlifowanie: Na sucho papierem P60-80, zakończyć P Warstwy następne: Stosować któryś z podkładów wypełniających lub izolatorów systemu Lechler strona 7 z 121

8 Uwagi: Produkt nie ma przyczepności do gruntów kwaśnych typu wash-primer. Po dodaniu katalizatora nie nakładać do puszki ze świeŝym produktem. Przechowywać w chłodnym miejscu i zuŝyć przed końcem terminu przydatności. Za duŝa ilość utwardzacza / katalizatora moŝe powodować Ŝółknięcie powłok wierzchnich. Właściwą przyczepność uzyskuje się po dokładnym odtłuszczeniu podłoŝa i przeszlifowaniu papierem ściernym lub włókniną. Utwardzacz / katalizator zawiera substancje draŝniące, unikać kontaktu ze skórą, chronić oczy. Po uŝyciu umyć ręce wodą z mydłem. Dane techniczne: arkusz 475-PL 11/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 8 z 121

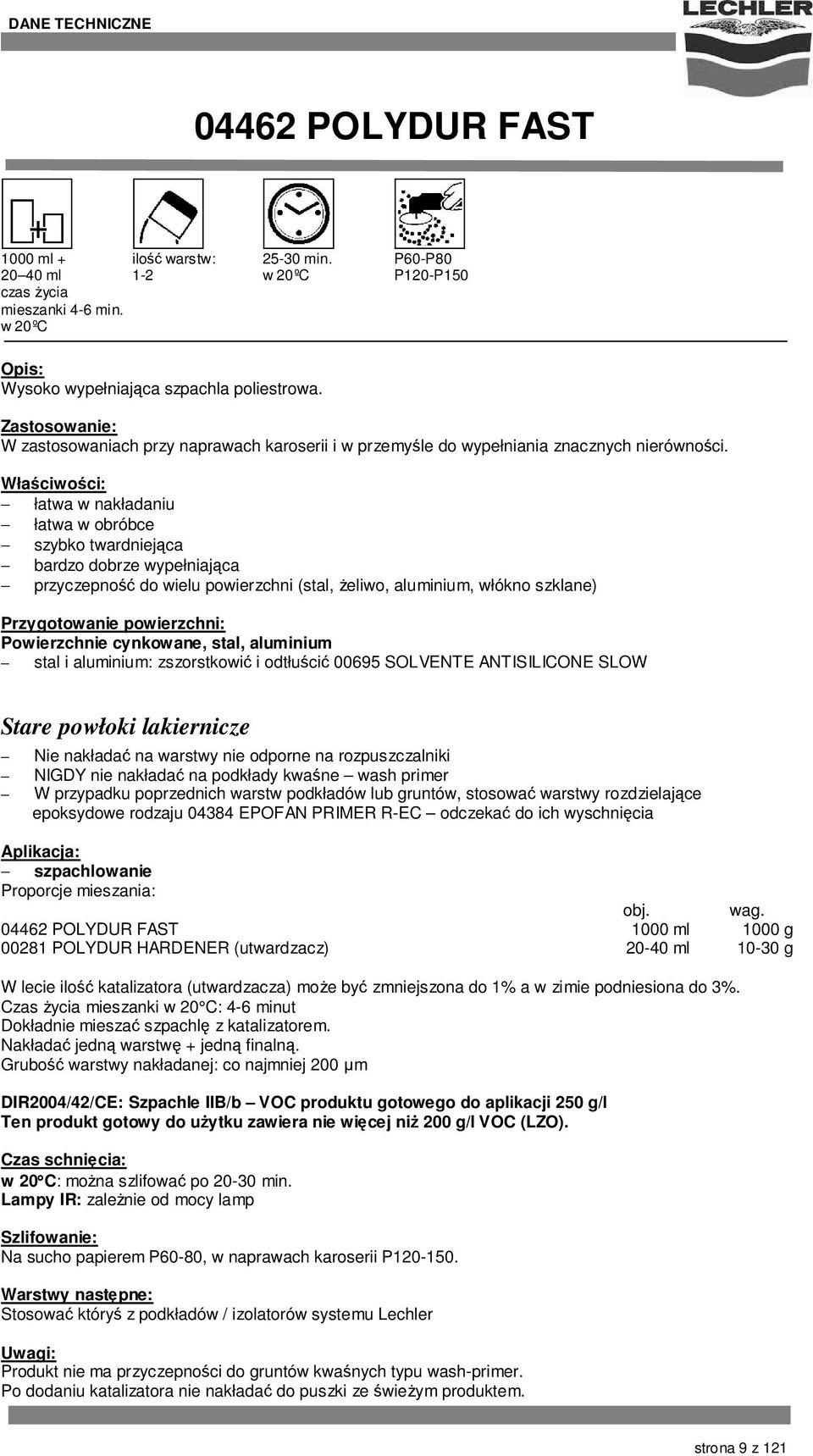

9 04462 POLYDUR FAST 1000 ml + ilość warstw: min. P60-P ml 1-2 w 20ºC P120-P150 czas Ŝycia mieszanki 4-6 min. w 20ºC Opis: Wysoko wypełniająca szpachla poliestrowa. W zastosowaniach przy naprawach karoserii i w przemyśle do wypełniania znacznych nierówności. Właściwości: łatwa w nakładaniu łatwa w obróbce szybko twardniejąca bardzo dobrze wypełniająca przyczepność do wielu powierzchni (stal, Ŝeliwo, aluminium, włókno szklane) Przygotowanie powierzchni: Powierzchnie cynkowane, stal, aluminium stal i aluminium: zszorstkowić i odtłuścić SOLVENTE ANTISILICONE SLOW Stare powłoki lakiernicze Nie nakładać na warstwy nie odporne na rozpuszczalniki NIGDY nie nakładać na podkłady kwaśne wash primer W przypadku poprzednich warstw podkładów lub gruntów, stosować warstwy rozdzielające epoksydowe rodzaju EPOFAN PRIMER R-EC odczekać do ich wyschnięcia Aplikacja: szpachlowanie Proporcje mieszania: obj. wag POLYDUR FAST 1000 ml 1000 g POLYDUR HARDENER (utwardzacz) ml g W lecie ilość katalizatora (utwardzacza) moŝe być zmniejszona do 1% a w zimie podniesiona do 3%. Czas Ŝycia mieszanki w 20 C: 4-6 minut Dokładnie mieszać szpachlę z katalizatorem. Nakładać jedną warstwę + jedną finalną. Grubość warstwy nakładanej: co najmniej 200 µm DIR2004/42/CE: Szpachle IIB/b VOC produktu gotowego do aplikacji 250 g/l Ten produkt gotowy do uŝytku zawiera nie więcej niŝ 200 g/l VOC (LZO). Czas schnięcia: w 20 C: moŝna szlifować po min. Lampy IR: zaleŝnie od mocy lamp Szlifowanie: Na sucho papierem P60-80, w naprawach karoserii P Warstwy następne: Stosować któryś z podkładów / izolatorów systemu Lechler Uwagi: Produkt nie ma przyczepności do gruntów kwaśnych typu wash-primer. Po dodaniu katalizatora nie nakładać do puszki ze świeŝym produktem. strona 9 z 121

10 Przechowywać w chłodnym miejscu i zuŝyć przed końcem terminu przydatności. Za duŝa ilość utwardzacza / katalizatora moŝe powodować Ŝółknięcie powłok wierzchnich. Właściwą przyczepność uzyskuje się po dokładnym odtłuszczeniu podłoŝa i przeszlifowaniu papierem ściernym lub włókniną. Utwardzacz / katalizator zawiera substancje draŝniące, unikać kontaktu ze skórą, chronić oczy. Po uŝyciu umyć ręce wodą z mydłem. Dane techniczne: arkusz 477-PL 11/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 10 z 121

11 05331 MULTILIGHT 1000 ml + ilość warstw: min. P60-P ml 1-2 w 20ºC P120-P150 czas Ŝycia mieszanki 5-6 min. w 20ºC Opis: Uniwersalna dwuskładnikowa wysoko wypełniająca szpachla poliestrowa o małej masie właściwej. Do zastosowań w naprawach karoserii samochodowych ze stali i stali ocynkowanej. Właściwości: lekka (masa właściwa 1000g/l) bardzo dobra przyczepność do stali ocynkowanej, zwykłej, Ŝeliwa, aluminium i laminatów GFK łatwa w nakładaniu bardzo dobra obrabialność bardzo dobrze wypełniająca szybko wiąŝąca nadaje się do wygrzewania lampami IR (zwykłymi i krótkofalowymi) Przygotowanie powierzchni: Powierzchnie cynkowane, stal, aluminium stal i aluminium: zszorstkowić i odtłuścić SOLVENTE ANTISILICONE SLOW Stare powłoki lakiernicze nie nakładać na warstwy nie odporne na rozpuszczalniki NIGDY nie nakładać na podkłady kwaśne wash primer w przypadku poprzednich warstw podkładów lub gruntów, stosować warstwy rozdzielające epoksydowe rodzaju EPOFAN PRIMER R-EC odczekać do ich wyschnięcia Aplikacja: szpachlowanie Proporcje mieszania: obj. / wag MULTILIGHT 1000 ml/g (utwardzacz) ml/g W lecie ilość katalizatora (utwardzacza) moŝe być zmniejszona do 1% a w zimie podniesiona do 3%. Czas Ŝycia mieszanki w 20 C: 5-8 minut Dokładnie mieszać szpachlę z katalizatorem. Nakładać jedną warstwę + jedną finalną. Grubość warstwy nakładanej: od co najmniej 150 µm do paru milimetrów DIR2004/42/CE: Szpachle IIB/b VOC produktu gotowego do aplikacji 250 g/l Ten produkt gotowy do uŝytku zawiera nie więcej niŝ 200 g/l VOC (LZO). Czas schnięcia: w 20 C: moŝna szlifować po min. Lampy IR: zaleŝnie od mocy lamp Szlifowanie: Na sucho papierem P60-80, zakończyć P Warstwy następne: Stosować któryś z podkładów wypełniających lub izolatorów systemu Lechler strona 11 z 121

12 Uwagi: Produkt nie ma przyczepności do gruntów kwaśnych typu wash-primer. Po dodaniu katalizatora nie nakładać z powrotem do puszki ze świeŝym produktem. Przechowywać w chłodnym miejscu i zuŝyć przed końcem terminu przydatności. Za duŝa ilość utwardzacza / katalizatora moŝe powodować Ŝółknięcie powłok wierzchnich. Właściwą przyczepność uzyskuje się po dokładnym odtłuszczeniu podłoŝa i przeszlifowaniu papierem ściernym lub włókniną. Utwardzacz / katalizator zawiera substancje draŝniące, unikać kontaktu ze skórą, chronić oczy. Po uŝyciu umyć ręce wodą z mydłem. Dane techniczne: arkusz 458-PL 11/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 12 z 121

13 04465 POLYDUR PLASTIC 1000 ml + ilość warstw: min. P ml 1-2 w 20ºC czas Ŝycia mieszanki 4-5 min. w 20ºC Opis: Ciemno szara szpachla poliestrowa do napraw tworzyw sztucznych. Stosowana do wypełnienia niewielkich uszkodzeń i zadrapań w tworzywach sztucznych. Właściwości: Wysoka elastyczność Bardzo dobra przyczepność do tworzyw sztucznych stosowanych w samochodach oraz laminatów szklanych. Łatwa w nakładaniu i obróbce szlifierskiej Dobrze wypełniająca. Bardzo szybko twardniejąca. Przygotowanie powierzchni: Powierzchnie tworzyw sztucznych odtłuścić PLASTIC CLEANER i przeszlifować P180. W przypadku polipropylenu (PP-EPDM) nałoŝyć warstwę gruntu EL010 PLASTIC PRIMER lub CLARPRIMER jako gruntu adhezyjnego a następnie nałoŝyć POLYDUR PLASTIC. Aplikacja: szpachlowanie Proporcje mieszania: obj. wag POLYDUR SPAT-O-FIBER FINE 1000 ml 1000 g POLYDUR HARDENER (utwardzacz) ml g W lecie ilość katalizatora (utwardzacza) moŝe być zmniejszona do 1% a w zimie podniesiona do 3%. Czas Ŝycia mieszanki w 20 C: 4-5 minut Dokładnie mieszać szpachlę z katalizatorem. Ilość warstw: 1+1 cienka Grubość warstwy nakładanej: minimum 200 µm DIR2004/42/CE: Szpachle IIB/b VOC produktu gotowego do aplikacji 250 g/l Ten produkt gotowy do uŝytku zawiera nie więcej niŝ 200 g/l VOC (LZO). Czas schnięcia: w 20 C: moŝna szlifować po min. lampy IR: zaleŝnie od mocy lamp Szlifowanie: Na sucho P180 Warstwy następne: Zawsze przed aplikacją farby nawierzchniowej nałoŝyć warstwę gruntu/izolatora. Uwagi: Produkt nie ma przyczepności do gruntów kwaśnych typu wash-primer. Po dodaniu katalizatora nie nakładać z powrotem do puszki ze świeŝym produktem. Przechowywać w chłodnym miejscu. Za duŝa ilość utwardzacza / katalizatora moŝe powodować odbarwianie powłok wierzchnich. Właściwą przyczepność uzyskuje się po dokładnym odtłuszczeniu podłoŝa i przeszlifowaniu papierem ściernym P180. Utwardzacz / katalizator zawiera substancje draŝniące, unikać kontaktu ze skórą, chronić oczy. Po uŝyciu umyć ręce wodą z mydłem. Dane techniczne: arkusz 440-PL 11/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 13 z 121

14 strona 14 z 121

15 04210 POLYFAN RUSH 1000 ml + ø2,5-3 mm 2-3 min. w 20ºC na sucho 20 ml 3-4 atm. P czas Ŝycia ilość warstw: 2-4 mieszanki 40 min. w 20ºC Opis: Natryskowa szpachla poliestrowa o wysokich właściwościach wypełniających, łatwa do szlifowania. Do uŝycia przy naprawach karoserii i zastosowań w przemyśle, szczególnie gdy naprawa wymaga połoŝenia grubej warstwy. Charakterystyka: Bardzo dobre właściwości wypełniające (moŝna uzyskać powłokę 500µm i grubszą) Dobra przyczepność do stali i powierzchni ocynkowanych Szybkoschnąca Nie zawiera związków ołowiu i chromu Przygotowanie powierzchni: Goły metal: Szlifować i odtłuścić Solvente Antisilicone Slow. Stare, dobrze utwardzone wymalowania (nie termoplastyczne): dokładnie szlifować i odtłuścić Solvente Antisilicone Slow. Przygotowanie POLYFAN RUSH do natrysku: Natryskiwać następująco przygotowaną mieszankę: obj. wag POLYFAN RUSH 1000 ml 1000 g INDURITORE (utwardzacz) 20 ml 15 g Produkt po dodaniu katalizatora (utwardzacza) jest gotowy do uŝycia. Dla poprawienia płynności mieszanki, moŝna dodać do 5% Polyfan Diluente. Czas Ŝycia mieszanki: w 25 C: 30 min. w 20 C: 40 min. w 15 C: 60 min. UŜywać pistoletów z górnym kubkiem (grawitacyjnych). dyszy: 2,5 3 mm Ilość warstw: 2-4 Zalecana grubość pokrycia: minimum 100 µm Wydajność teoretyczna: 1l mieszanki 4,75 m 2 przy 200µm 1kg mieszanki 3,16 m 2 przy 200µm DIR2004/42/CE: Grunty IIB/c VOC produktu gotowego do aplikacji 540 g/l Ten produkt gotowy do uŝytku zawiera nie więcej niŝ 480 g/l VOC (LZO). Czas schnięcia: Szlifować po 2 3 godzinach (20 C) w zaleŝności od grubości natrysku. Schnięcie w temperaturze poniŝej 10 C przebiega niewłaściwie. JeŜeli produkt jest rozcieńczony, schnięcie trwa dłuŝej niŝ dla produktu normalnego. Szlifowanie: Zaleca się tylko szlifowanie na sucho. - pod warstwę izolacyjną P180 P220 - pod kolory bez efektu, kończyć P320 - pod kolory metaliczne, dwuwarstwowe, kończyć P400 strona 15 z 121

16 Nakładanie warstw następnych: Zaleca się zawsze stosowanie na Polyfan Rush warstwy izolacyjnej, poliuretanowej. MoŜliwe jest nakładanie bezpośrednie warstw ISOAKRYL, ISOFAN lub BSB i ACRIFAN/MACROFAN ale tylko gdy cały element został pokryty POLYFAN RUSH, nie przy natrysku częściowym. Uwagi: Zaraz po natrysku, dokładnie umyć pistolet. Grubość: Dla zapewnienia dobrej przyczepności, grubość wyschniętej warstwy musi być większa niŝ 100µm. Nie zaleca się stosować na lakiery termoplastyczne i nieodporne na rozcieńczalniki INDURITORE (utwardzacz) do POLYFAN RUSH w przypadku kontaktu moŝe powodować: - podraŝnienia skóry: zmyć ciepłą wodą z mydłem - podraŝnienia oczu: przepłukać duŝą ilością wody i skonsultować się z lekarzem. Dane techniczne: arkusz 292-PL 09/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 16 z 121

17 04318 FIX-O-DUR EC GREEN 1000 ml sek. ø 1,4 mm 60 min. w 20ºC 1000 ml + w 20ºC 4 atm. czas Ŝycia ISO-DIN 4 HVLP ø 1,2-1,3 mm mieszanki 24 godz. 2 atm. w 20ºC ilość warstw: 2 Opis: Szary, dwuskładnikowy grunt antykorozyjny, kwaśny. Bez zawartości chromu i ołowiu. Właściwy do zastosowań przy naprawach lakierniczych na gołą blachę. Właściwości: - doskonała przyczepność do stali, stali nierdzewnej, aluminium i jego stopów, elementów pokrytych cynkiem, - duŝa siła krycia, - bardzo wysokie właściwości antykorozyjne, - szybko schnący, - nie zawiera chromu i ołowiu. Przygotowanie powierzchni: - blachy czyste odtłuścić Solvente Antisilicone Slow, szlifować jeśli to potrzebne - blachy aluminiowe, stopy i elementy pokryte cynkiem - odtłuścić Solvente Antisilicone Slow, - blachy ze stali nierdzewnej przeszlifować i odtłuścić Solvente Antisilicone Slow, - stare warstwy lakierów nie nakładać na warstwy nieodporne na rozpuszczalniki - szpachle i podkłady poliestrowe przeszlifowane mogą być pokrywane FIX-O-DUR EC GREEN ale na FIX-O-DUR EC GREEN nie moŝna nakładać szpachli i podkładów poliestrowych. Przygotowanie FIX-O-DUR EC GREEN do natrysku: Natryskiwać następująco przygotowaną mieszankę: obj. wag FIX-O-DUR EC GREEN 1000 ml 1000 g INDURITORE (utwardzacz) 1000 ml 1000 g Przygotowywać i przechowywać w pojemnikach szklanych lub polietylenowych Czas Ŝycia mieszanki: 24 godz. w 20 C Lepkość do natrysku w 20 C: sek. ISO/DIN4 dyszy: 1,4 mm pistolet tradycyjny, 1,2-1,3 mm HVLP Ciśnienie powietrza: 4 atm. pistolet tradycyjny, 2 atm. HVLP Ilość warstw: 2 Grubość pokrycia zalecana: µm Wydajność teoretyczna: 1l mieszanki = 13 m 2 przy 10µm 1 kg mieszanki = 14 m 2 przy 20µm DIR2004/42/CE: Grunty IIB/c VOC produktu gotowego do aplikacji 780 g/l Ten produkt gotowy do uŝytku zawiera nie więcej niŝ 750 g/l VOC (LZO). Czas schnięcia: W temperaturze 20 C: - pyłosuchy: 8-10 min. - odporny na dotyk: 20 min. - pełne schnięcie: 60 min. Szlifowanie: JeŜeli potrzeba, zmatowić pastą typu Scotch-Brite. strona 17 z 121

18 Nakładanie warstw kolejnych: Pokrywać podkładami typu nitro, poliuretanowymi, poliakrylowymi, syntetycznymi do technik mokre-namokre i do szlifu. Przed nakładaniem farb nawierzchniowych syntetycznych i akrylowych lub poliuretanowych odczekać 60 minut / 20 C dla właściwego wyschnięcia gruntu. Dane techniczne: arkusz 326-PL 11/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 18 z 121

19 04384 EPOFAN PRIMER R-EC 1000 ml sek. ø1,8-2 mm godz. w 20ºC 500 ml + w 20ºC HVLP: 1,6-1,8 mm wygrzewanie w 50-60ºC: min ml ISO-DIN 4 3,5-4,5 atm. wygrzewanie w 70-80ºC: min. czas Ŝycia HVLP: 2-2,5 atm. mieszanki 2-8 godz. ilość warstw: 2 w 20ºC Opis: Dwuskładnikowy, szary, epoksydowy podkład antykorozyjny na bazie pigmentów ekologicznych. Do stosowania jako podkład antykorozyjny na kaŝdy rodzaj powierzchni metalowych. Właściwości: moŝna pokrywać szpachlami poliestrowymi bardzo dobra przyczepność do stali nierdzewnej, aluminium i jego stopów, powierzchni cynkowanych, betonu zapewnia wysoką ochronę przed korozją dobrze wypełniający moŝna stosować w systemie mokre-na-mokre (00103) nie zawiera związków chromu izoluje warstwy lakierów termoplastycznych Przygotowanie powierzchni: Stal zwykła, nierdzewną, aluminium, stopy lekkie, stal cynkowaną ogniowo szlifować i odtłuścić SOLVENTE ANTISILICONE SLOW. Stal cynkowaną elektrolitycznie odtłuścić bez szlifowania. Przygotowanie do natrysku: W zastosowaniach typowych, zwłaszcza przy wygrzewaniu, przygotować następującą mieszankę: wag. obj EPOFAN PRIMER R-EC 1000 g 1000 ml EPOFAN HARDENER (utwardzacz) 300 g 500 ml EPOFAN THINNER (rozcieńczalnik) g ml czas Ŝycia mieszanki: 6-8 godzin w 20 C W metodzie mokre-na-mokre: wag. obj EPOFAN PRIMER R-EC 1000 g 1000 ml EPOFAN HARDENER (utwardzacz) 300 g 500 ml EPOFAN THINNER (rozcieńczalnik) g ml czas Ŝycia mieszanki: 4 godzin w 20 C w warunkach zimowych przy temperaturach aplikacji pomiędzy +18 C a +5 C stosować wg następujących proporcji: wag. obj EPOFAN PRIMER R-EC 1000 g 1000 ml EPOFAN HARDENER (utwardzacz) 300 g 500 ml EPOFAN THINNER (rozcieńczalnik) g ml te proporcje pozwalają na nakładanie kolejnych warstw wg metody mokre-na-mokre czas Ŝycia mieszanki: 2 godzin w 20 C Lepkość do natrysku w 20 C: sek. FC/4 dyszy: 1,8 2,0 mm pistolet tradycyjny; 1,4 1,8 mm pistolet HVLP Ciśnienie powietrza: 3,5 4,5 atm. pistolet tradycyjny; 2-2,5 atm. pistolet HVLP Ilość warstw: 2 normalne Zalecana grubość powłoki: µm Wydajność teoretyczna: 1l mieszanki = 7,4 m 2 przy 50µm 1kg mieszanki = 6,2 m 2 przy 50µm strona 19 z 121

20 DIR2004/42/CE: Grunty IIB/c VOC produktu gotowego do aplikacji 540 g/l Ten produkt gotowy do uŝytku zawiera nie więcej niŝ 540 g/l VOC (LZO). Schnięcie: a) przy stosowaniu EPOFAN HARDENER i temperaturze ponad 20 C szlifować po h wygrzewając w C szlifować po min. wygrzewając w C szlifować po min. b) przy stosowaniu EPOFAN HARDENER odczekać przy temperaturze 20 C ok min. przed nakładaniem kolejnej warstwy lub pokrywaniem lakierem nawierzchniowym c) przy stosowaniu EPOFAN HARDENER (szybki) do stosowania w niskich temperaturach czas odparowania zaleŝy od temperatury ale najczęściej kolejna warstwa moŝe być nakładana po 2 godz. przy metodzie mokre-na-mokre lub szlifować po 12 godz. przy temperaturze ok. 10 C Warstwy następne: Pokrywać wyrobami poliuretanowymi lub akrylowymi dwuskładnikowymi. Uwagi: Jak kaŝdy wyrób epoksydowy, w przypadku katalizowania EPOFANU PRIMER R-EC utwardzaczami lub musi on schnąć w temperaturze ponad 15 C. PoniŜej tej temperatury moŝe nie nastąpić pełne utwardzenie warstw i w konsekwencji defekty cyklu lakierniczego. Utwardzacz nie jest wskazany do stosowania w porze letniej ze względu na bardzo krótki czas Ŝycia mieszanki w praktyce parę minut. Dane techniczne: arkusz 197-PL 07/2007 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 20 z 121

21 05720 MONOPRIMER 1000 ml sek. ø 1,4 mm min. w 20ºC ml w 20ºC HVLP: 1,3 mm ISO-DIN 4 4 atm. HVLP: 2 atm. ilość warstw: 1-2 Opis: Szara, antykorozyjna, jednokomponentowa farba gruntowa. Nie zawiera chromu. Zwiększa przyczepność kolejnych warstw i zapewnia ochronę antykorozyjną w pracach lakierniczych. Właściwości - Szybkie schnięcie. - Dobra przyczepność do blachy stalowej, stali nierdzewnej, stali ocynkowanej galwanicznie i ogniowo, aluminium i jego stopów. - Doskonałe zabezpieczenie antykorozyjne. - MoŜe być bezpośrednio pokrywany zarówno podkładami jak i farbami nawierzchniowymi. - Dobra spawalność. Przygotowanie powierzchni: Blacha czarna: (ze zgorzelinami po walcowaniu) piaskować lub szlifować, odtłuścić dokładnie SOLVENTE ANTISILICONE SLOW Blacha stalowa: odtłuścić dokładnie SOLVENTE ANTISILICONE SLOW i wypiaskować lub szlifować. Aluminium i jego stopy: odtłuścić dokładnie 00695, zmatowić włókniną i ponownie odtłuścić SOLVENTE ANTISILICONE SLOW. Blacha cynkowana galwanicznie: odtłuścić dokładnie SOLVENTE ANTISILICONE SLOW. Blacha cynkowana ogniowo: zmatowić włókniną i odtłuścić Stal nierdzewna: szlifować i odtłuścić Stare warstwy farby: natryskiwać tylko na powierzchnie odporne na rozcieńczalniki. Uwagi: Przyczepność do aluminium i jego stopów, jak i do blach ocynkowanych musi być zawsze wcześniej sprawdzona NIE STOSUJE SIĘ NIGDY pod szpachle, podkłady poliestrowe lub farby nawierzchniowe typu nitro. Przygotowanie MONOPRIMER do natrysku: Przygotować mieszankę w pojemniku ze szkła lub polietylenu: obj./wag MONOPRIMER 1000 części Epofan Thinner 00551/552 LECHLEROID DILUENTI 00740/1/2/3/55 Autorefinishing Thinners (rozcieńczalniki) części Mieszanka musi być przechowywana w pojemniku ze szkła lub polietylenu. Lepkość do natrysku w 20 C: sek. ISO/DIN 4 Średnica dyszy: mm pistolet tradycyjny, 1,3 mm HVLP Ciśnienie powietrza: atm. pistolet tradycyjny, 2 atm. HVLP Ilość warstw: 1-2 Grubość warstw: µm Wydajność teoretyczna: 1l mieszanki = 7 m 2 przy 20µm 1 kg mieszanki = 7 m 2 przy 20µm DIR 2004/42/CE: Powłoki specjalne IIB/c-VOC produktów gotowych do uŝycia 780 g/l. Produkt w stanie gotowym do uŝytku zawiera VOC (LZO) nie więcej niŝ 754 g/l. strona 21 z 121

22 Schnięcie(20 o C): - pyłosuchość: 15 min. - odporność na dotyk: min. - pełne wyschnięcie: 24 godz. WARSTWY NASTĘPNE: Technika mokre-na-mokre: Pozwól na odparowanie powłoki przez min przy 20 o C i nałóŝ: podkłady poliuretanowe lub akrylowe podkłady poliuretanowe do techniki mokre-na-mokre podkłady typu nitro szybkoschnące farby nawierzchniowe poliuretanowe, syntetyczne, dwuskładnikowe bazy HYDROFAN tylko na małych powierzchniach Technika ze szlifem: Monoprimer po upływie 24 godzin przed nałoŝeniem produktów wymienionych powyŝej naleŝy dokładnie zmatowić. Dane techniczne: arkusz 385-PL 11/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 22 z 121

23 13522 HYDROPOX PRIMER 1000 ml + tixotropowe ø 1,4-1,9 mm w 20ºC ºC 250 ml + 4 atm. do przenoszenia ml 6 godz. czas Ŝycia warstwy następne po: mieszanki w 20 o C 1-12 godz. 90 min. ilość warstw: 2-3 wygrzewanie w 60ºC: 60 min. Opis: Dwuskładnikowy wodorozcieńczalny grunt antykorozyjny zawierający fosforany cynku. Stosowany w lakiernictwie samochodowym i przemyśle jako grunt antykorozyjny w procesach o niskiej emisji VOC (LZO). Właściwości Łatwy w aplikacji Doskonała przyczepność do stali, stali ocynkowanej ogniowo i elektrolitycznie, aluminium i jego stopów, laminatów szklanych Dobre właściwości antykorozyjne Do pokrywania produktami wodorozcieńczalnymi i tradycyjnymi MoŜne być pokrywany szpachlami Izoluje szpachle poliestrowe (jeŝeli jest na nie nałoŝony) MoŜe być pokrywany bez szlifu Przygotowanie powierzchni: Blacha stalowa, aluminium i jego stopy: piaskować lub szlifować, odtłuścić dokładnie SOLVENTE ANTISILICONE SLOW. Laminaty szklane: szlifować, odtłuścić dokładnie SOLVENTE ANTISILICONE SLOW. Blacha ocynkowana elektrolitycznie i ogniowo: odtłuścić dokładnie SOLVENTE ANTISILICONE SLOW. Aplikacja: Natrysk Przygotowanie do natrysku: wag. obj HYDROPOX PRIMER 1000 g 1000 ml HYDROPOX PRIMER HARDENER (utwardzacz) 280 g 250 ml DESALTED WATER (woda demineralizowana) g ml Czas Ŝycia mieszanki w 20 C: 90 min. Uwaga! Produktu nie wykorzystywać po 90 minutach od przygotowania ze względu na utratę właściwości mechanicznych powłoki. Zakończenie trwałości mieszanki nie zmienia jej lepkości. Lepkość do natrysku w 20 C: TIKSOTROPOWY Średnica dyszy: mm pistolet tradycyjny, Ciśnienie powietrza: 4 atm. pistolet tradycyjny, Ilość warstw: 2-3 Grubość warstw: µm DIR 2004/42/CE: Grunty IIB/c-VOC produktów gotowych do uŝycia 540 g/l. Produkt w stanie gotowym do uŝytku zawiera VOC (LZO) nie więcej niŝ 34 g/l. Optymalne warunki aplikacji: temperatura o C, wilgotność względna: 40-70% Schnięcie: w 20 o C i wilgotności względnej 50%: - pyłosuchość: 20 min. - do przenoszenia: 6 godz. strona 23 z 121

24 wygrzewanie w 60 o C: 60 min. Szlifowanie: Produkt zapewnia dobrą przyczepność warstw następnych bez konieczności szlifowania. Po pełnym wyschnięciu moŝna szlifować dla podniesienia estetyki wymalowania. Warstwy następne: - HYDROFAN BASECOAT po 2 godz. w 25 o C i 50% wilgotności względnej - Produkty wodorozcieńczalne: po 12 godz. w 25 o C - Produkty wodorozcieńczalne i rozcieńczalnikowe po 1 godz. w 60 o C UWAGA: Produkt wraŝliwy na mróz. Przechowywać w temperaturze powyŝej +5 o C Dane techniczne: arkusz 0432-PL 10/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności strona 24 z 121

25 04109 GREEN TI FILLER 5: GREEN TI FILLER 5:1 GREY 1000 ml + 25 sek. ø1,4-1,8 mm µm w 20ºC ml + w 20ºC HVLP: 1,5-1,7 mm 4 godz ml ISO-DIN 4 4 atm w 60ºC czas Ŝycia HVLP: 2-2,5 atm min. mieszanki ilość warstw: 2 godz. w 20ºC 2-3 Opis: Dwuskładnikowy poliakrylowy podkład wypełniający. Nie zawiera chromianów. Jako podkład / izolator w naprawach pojazdów. Zwłaszcza przy malowaniu całych elementów. Właściwości: Łatwa aplikacja Szybkie schnięcie Łatwy szlif na sucho Bardzo dobrze wypełniający Małe wchłanianie warstw następnych Wysokowydajny Efekt pudru kontrolnego MoŜe być dobarwiany (do 10% farb akrylowych 2K) Przygotowanie powierzchni: Szpachla poliestrowa: Szlifować papierem P i dokładnie odtłuścić SOLVENTE ANTISILICONE. Blacha stalowa: Bardzo dobra przyczepność do blachy stalowej ocynkowanej lub aluminium. Dla polepszenia właściwości antykorozyjnych natrysnąć jedną lub dwie warstwy gruntu FIX-O-DUR. Stare powłoki: Szlifować i odtłuszczać SOLVENTE ANTISILICONE Na podłoŝach termoplastycznych i wraŝliwych na rozcieńczalniki naleŝy zrobić próbę w celu uniknięcia wad (podnoszenie powłoki, przełomy). Przygotowanie do natrysku: Aplikacja: natrysk, pistolet konwencjonalny lub HVLP Proporcje mieszania: obj. wag ; GREEN TI FILLER 1000 ml 1000 g GREEN TI FILLER HARDENER; 00362; HS HARDENER 200 ml 130 g DILUENTE AUTOREFINISHING (rozcieńczalnik) ml g Czas Ŝycia mieszanki (20 o C): 2 godz. Lepkość do natrysku (20 C): 25 sek. ISO/DIN 4 (podkład) średnica dyszy: 1,4-1,8 mm pistolet tradycyjny; 1,5-1,7 mm HVLP Ciśnienie powietrza: 4 atm pistolet tradycyjny; 2-2,5atm HVLP Ilość warstw: 2-3 Zalecana grubość farby jako: izolującej od 60 do 80 µm wypełniającej od 180 do 200 µm Wydajność teoretyczna dla 80 µm: 1 l mieszanki 6 m 2 1kg mieszanki 4 m 2 VOC mieszanki gotowej do uŝycia: < 540 g/l (zgodnie z DIR 2004/42/CE, grunty IIB/c) strona 25 z 121

26 Czasy schnięcia: w 20 o C: pyłosuchy 10 min. do szlifu: 4 godz. (zaleŝnie od grubości) wygrzewanie w 60 o C: min. Szlifowanie: - na sucho P , zakończyć P na mokro P , zakończyć P Szlif maszynowy: zaleca się stosować dyski o średnicy 152 mm i odciąg pyłów Na MAC 7 moŝna nakładać: HI-GARD SEALER - ISOFAN - BSB + ACRIFAN / MACROFAN CLEARCOAT - HYDROFAN + MACROFAN CLEARCOAT - MACROFAN TOP COAT Dane techniczne: arkusz 0318-PL (9/2006) PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności. strona 26 z 121

27 MACROFAN HS HIGHFILLER utwardzacze HS sek. ø1,5-1,7 mm izolator: do szlifu IR 1000 ml+ w 20ºC 2-2,5 atm µm w 20ºC: odparowanie: 250 ml+ ISO-DIN 4 HVLP: 2-2,5 atm podkład: 2-5 godz. 5-6 min ml ilość warstw: µm w 60ºC: pełna moc: utwardzacze UHS czas Ŝycia min min ml+ mieszanki: 200 ml+ 30 min. 2 godz. w 20ºC ml Opis: Podkład izolująco-wypełniający HS dostępny w dwóch kolorach: jasno szarym (04706) i ciemno szarym (04710). Podkład izolująco wypełniający do wszystkich prac ze szlifem w lakiernictwie pojazdowym. Właściwości: - Bardzo szybko schnący - Łatwy w szlifowaniu - Dobrze izolujący - Bardzo dobrze wypełniający - Mała wchłanialność farb nawierzchniowych - Dobra przyczepność do stali ocynkowanej elektrolitycznie - Podkłady mogą być ze sobą mieszane dla uzyskania wybranego odcienia szarości, poprawiając krycie farb nawierzchniowych i odtwarzając oryginalny kolor podkładu OEM Przygotowanie powierzchni: Szpachle poliestrowe: Szlifować kończąc papierem P240. Większe powierzchnie izolować produktami tradycyjnymi. Blachy stalowe ocynkowane aluminium: Na stali naleŝy połoŝyć 1-2 warstw FIX-O-Dur albo MONOPRIMER (antykorozja). Na stali ocynkowanej lub aluminium produkt ma dobrą przyczepność bezpośrednią. Na duŝych powierzchniach zaleca się nałoŝyć FIX-O-DUR lub MONOPRIMER. Stare powłoki lakiernicze: Szlifować i odtłuścić SILICONE REMOVER SLOW. Nie zaleca się nakładać na powłoki nie odporne na rozcieńczalniki. Tworzywa sztuczne (stosowane w motoryzacji): NałoŜyć MAC0 (przygotowany z M0000 MACROFAN PLASTIC COLOR BINDER) lub UNIVERSAL PLAST - warstwę promotora przyczepności do plastików. W przypadku elementów elastycznych naleŝy dodać do 10% plastyfikatory (patrz opis techniczny produktu). Aplikacja: Natrysk HVLP lub tradycyjny: Temperatura aplikacji o C >30 o C o C naprawy drobne Utwardzacze MH MH415 Czas Ŝycia mieszanki w 20 o C 2 godz. 2 godz. 1,5 godz. 30 min. 30 min. utwardzacze HS utwardzacze UHS Proporcje mieszania: PODKŁAD WYPEŁNIAJĄCY wag. obj. wag. obj. MACROFAN HS HIGHFILLER (04706 lub 04710) 1000g 1000ml 1000g nie HS HARDENER MEDIUM / SLOW (utwardzacz) 160g 250ml zaleca MH400 MACROFAN UHS HARDENER 130g ne THINNERS AUTOREFINISHING (rozcieńczalnik) g g strona 27 z 121

28 utwardzacze HS utwardzacze UHS Proporcje mieszania: NAPRAWY DROBNE wag. obj.-ml wag. obj. MACROFAN HS HIGHFILLER (04706 lub 04710) 1000g 1000ml 1000g nie HS HARDENER EXTRA SPEED (utwardzacz) 160g 250ml zaleca MH415 MACROFAN UHS SPOT HARDENER 130g ne THINNERS AUTOREFINISHING (rozcieńczalnik) g g Lepkość do natrysku (20 C): sek. ISO/DIN 4 średnica dyszy: pistolet tradycyjny i HVLP 1,5-1,7mm Ciśnienie powietrza: pistolet tradycyjny i HVLP 2-2,5 atm. Ilość warstw: 2 - jako izolator; jako podkład wypełniający Odstęp miedzy warstwami: 5-8 min. Zalecana grubość farby: µm jako izolator; µm jako podkład wypełniający Wydajność (teoretyczna) 1 l mieszanki 7,5 m 2 dla 50 µm 1kg mieszanki 5,9 m 2 dla 50 µm VOC (LZO) mieszanki gotowej do natrysku: < 500 g/l - (zgodnie z DIR 2004/42/CE, grunty IIB/c, VOC (LZO) nie więcej niŝ 540 g/l) Czasy schnięcia: lub MH lub MH415 w 20 C (temp. powierzchni) izolator podkład wypełniający izolator podkład wypełniający izolator podkład wypełniający Odporne na dotyk 40 min. 40 min. 20 min. Nadaje się do szlifowania 4 godz. 5 godz. 4 godz. 5 godz. 2 godz. nie zalecane w 60 C (temperatura powierzchni): Nadaje się do szlifowania 30 min. 20 min. 15 min. Promiennik IR (fale krótkie): odparowanie duŝa moc odległość od promiennika 5-6 min min. 80 cm. 5-6 min min. 80 cm. nie zalecane Szlifowanie: - Pod cykle jednowarstwowe papierem P320 na sucho (krąŝek+szlifierka) lub P500 na mokro - Pod cykle dwuwarstwowe (baza+ lakier bezbarwny) papierem P400 (krąŝek+szlifierka) na sucho lub P na mokro Warstwy następne: MACROFAN HS TOP COAT; ISOFAN BSB lub HYDROFAN + lakier bezbarwny ACRIFAN / MACROFAN CLEARCOAT Wskazówki: Mieszając oba produkty (04706 z 04710) w róŝnych proporcjach, moŝna uzyskać pełny zakres odcieni szarości dla polepszenia siły krycia farb nawierzchniowych lub odtworzenia oryginalnego koloru podkładów stosowanych przez producentów aut. Przykład: mieszając wg poniŝszych proporcji produkty moŝna otrzymać podkłady o podanych odcieniach (kolory przybliŝone): Dane techniczne: arkusz 0547-PL 07/2007 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności. strona 28 z 121

29 MACROFAN HS RAPIDFILLER 1000 ml sek. ø1,5-1,7 mm izolator: do szlifu IR 250 ml+ w 20ºC 2-2,5 atm µm w 20ºC: odparowanie: ml ISO-DIN 4 HVLP: 2-2,5 atm podkład: 1-4 godz. 5-6 min. czas Ŝycia ilość warstw: µm w 60ºC: pełna moc: mieszanki min min min. w 20ºC Opis: Akrylowo-uretanowy podkład izolująco-wypełniający dostępny w dwóch kolorach: jasno szarym (04806) i ciemno szarym (04810). Podkład izolująco wypełniający do wszystkich prac w lakiernictwie pojazdowym a szczególnie, kiedy wymagany jest krótki czas naprawy. Właściwości: - Bardzo szybko schnący - Szczególnie wskazany do napraw drobnych - Łatwy w szlifowaniu - Dobrze izolujący - O dobrej przyczepności - Dobre właściwości antykorozyjne na małych powierzchniach (zawiera fosforany cynku) - Dobra przyczepność do stali ocynkowanej elektrolitycznie - Podkłady mogą być ze sobą mieszane dla uzyskania wybranego odcienia szarości, poprawiając krycie farb nawierzchniowych i odtwarzając oryginalny kolor podkładu OEM - DuŜa zawartość cząstek nielotnych Przygotowanie powierzchni: Szpachle poliestrowe: Szlifować kończąc papierem P240. Większe powierzchnie izolować produktami tradycyjnymi. Blachy stalowe ocynkowane aluminium: Produkt ma dobre właściwości adhezyjne i antykorozyjne. Na duŝych powierzchniach nałoŝyć FIX- O-DUR lub MONOPRIMER by zwiększyć antykorozyjność. Stare powłoki lakiernicze: Szlifować i odtłuścić SILICONE REMOVER SLOW. Nie zaleca się nakładać na powłoki nie odporne na rozcieńczalniki. Tworzywa sztuczne (stosowane w motoryzacji): NałoŜyć MAC0 (przygotowany z M0000 MACROFAN PLASTIC COLOR BINDER) lub UNIVERSAL PLAST - warstwę promotora przyczepności do plastików. Aplikacja: Natrysk HVLP lub tradycyjny: Proporcje mieszania: obj. wag. MACROFAN HS RAPIDFILLER 1000 ml 1000 g HS HARDENER MEDIUM / SPEEDY (utwardzacz) 250 ml 160 g THINNERS AUTOREFINISHING (rozcieńczalnik) ml g Proporcje mieszania: naprawy drobne obj. wag. MACROFAN HS RAPIDFILLER 1000 ml 1000 g HS HARDENER EXTRA SPEED (utwardzacz) 250 ml 160 g THINNERS AUTOREFINISHING (rozcieńczalnik) ml g utwardzacz: T: o C T: o C naprawy drobne czas Ŝycia mieszanki w 20 C 60 min. 30 min. 20 min. strona 29 z 121

30 Lepkość do natrysku (20 C): sek. ISO/DIN 4 średnica dyszy: pistolet tradycyjny i HVLP 1,5-1,7mm Ciśnienie powietrza: pistolet tradycyjny i HVLP 2-2,5 atm. Ilość warstw: 2 - jako izolator; 3 - jako podkład wypełniający Odstęp miedzy warstwami: 5-8 min. Zalecana grubość farby: µm jako izolator; µm jako podkład wypełniający Wydajność (teoretyczna) 1 l mieszanki 5,2 m 2 dla 80 µm 1kg mieszanki 4,1 m 2 dla 80 µm VOC (LZO) mieszanki gotowej do natrysku: < 500 g/l (04806) i < 540 (04810) - (zgodnie z DIR 2004/42/CE, grunty IIB/c, VOC (LZO) nie więcej niŝ 540 g/l) Czasy schnięcia: w 20 C (temp. powierzchni) izolator podkład wypełniający izolator podkład wypełniający izolator podkład wypełniający Odporne na dotyk 40 min. 30 min. 20 min. Nadaje się do szlifowania 3 godz. 4 godz. 2 godz. 3 godz. 1 godz nie zalecane w 60 C (temperatura powierzchni): Nadaje się do szlifowania 30 min. 20 min. 10 min. Promiennik IR (fale krótkie): odparowanie duŝa moc odległość od promiennika 5-6 min min cm. nie zalecane nie zalecane Szlifowanie: - Pod cykle jednowarstwowe papierem P320 na sucho lub P500 na mokro - Pod cykle dwuwarstwowe (baza+ lakier bezbarwny) papierem P400 na sucho lub P na mokro Warstwy następne: MACROFAN HS TOP COAT; ISOFAN BSB lub HYDROFAN + lakier bezbarwny ACRIFAN / MACROFAN CLEARCOAT Wskazówki: Mieszając oba produkty (04806 z 04810) w róŝnych proporcjach, moŝna uzyskać pełny zakres odcieni szarości dla polepszenia siły krycia farb nawierzchniowych lub odtworzenia oryginalnego koloru podkładów stosowanych przez producentów aut. Przykład: mieszając wg poniŝszych proporcji produkty moŝna otrzymać podkłady o podanych odcieniach (kolory przybliŝone): Dane techniczne: arkusz 0496-PL 09/2006 PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności. strona 30 z 121

31 04122 HI GARD SEALER VOC: 1000g sek. ø1,3-1,4 mm µm w 20ºC 250g+ w 20ºC 2,5 atm : 20min. 8 godz g ISO-DIN 4 HVLP: 2 atm MH : NO VOC: 1000ml+ czas Ŝycia ilość warstw: min. 500 ml+ mieszanki ml 45 min.-2,5 godz. w 20ºC Opis: Przeźroczysty izolator akrylowy do techniki mokre-na-mokre pod farby jednowarstwowe MACROFAN HS TOP COAT albo dwuwarstwowe BSB lub HYDROFAN i lakiery bezbarwne ACRIFAN / MACROFAN. HI-GARD SEALER moŝe być pokrywany farbami nawierzchniowymi bez szlifowania. Szczególnie przydatny do napraw częściowych i przemalowań lub gdy potrzebny jest skuteczny promotor przyczepności. MoŜe być wykorzystywany we wszystkich systemach, gdy naprawa ma być skończona w najkrótszym moŝliwym czasie. Właściwości: - Nie wymagany jest szlif powłoki - Przeźroczysty - Bardzo łatwy w aplikacji - MoŜe być dobarwiany do 10% MACROFAN HS SYSTEM BASE COLOURS - Doskonała rozlewność - Doskonała przyczepność - Wypełnia rysy szlifierskie (szlif suchy P240, szlif mokry P360) pozostawiając powierzchnię bardzo gładką - MoŜe być warstwą podkładową pod napisy, naklejki - MoŜe być pokrywany farbami wodorozcieńczalnymi i tradycyjnymi Przygotowanie powierzchni: Szpachle poliestrowe: Szlifować kończąc papierem P240. Większe powierzchnie izolować produktami tradycyjnymi. Blachy stalowe ocynkowane aluminium: NałoŜyć FIX-O-DUR lub MONOPRIMER jako grunty antykorozyjne Stare powłoki lakiernicze lub elementy malowane kataforetycznie: Szlifować na sucho P lub na mokro P i odtłuścić SILICONE REMOVER SLOW albo QUICK CLEANER. Nakładanie na powłoki termoplastyczne lub nieodporne na rozcieńczalniki nie jest zalecane. Tworzywa sztuczne (stosowane w motoryzacji): NałoŜyć MAC0 (przygotowany z M0000 MACROFAN PLASTIC COLOR BINDER) lub UNIVERSAL PLAST. M przypadku materiałów elastycznych dodać do izolatora 10% plastyfikatora (wg dokumentacji technicznej). Aplikacja: natrysk A) procesy niezgodne z wymaganiami dyrektywy dotyczącej emisji VOC obj. wag HI GARD SEALER 1000 ml 1000 g HS HARDENER MEDIUM (utwardzacz) 500 ml 400 g THINNERS AUTOREFINISHING (rozcieńczalnik) ml g Proporcje z uwzględnieniem dobarwiania pigmentami MACROFAN obj. wag HI GARD SEALER 1000 ml 9000 g MACROFAN HS SYSTEM BASE COLOURS 100 ml 100 g HS HARDENER MEDIUM (utwardzacz) 500 ml 400 g THINNERS AUTOREFINISHING (rozcieńczalnik) ml g Czas Ŝycia mieszanki w 20 o C: 4 godz. Lepkość do natrysku (20 C): 17 sek. ISO/DIN 4 średnica dyszy: 1,4 mm; HVLP 1,3-1,4 strona 31 z 121

32 Ciśnienie powietrza: 2,5 atm pistolet tradycyjny 2 atm pistolet HVLP Ilość warstw: 1-3 Zalecana grubość farby: µm Wydajność (teoretyczna) 1 l mieszanki 8 m 2 dla 60 µm 1kg mieszanki 7,9 m 2 dla 60 µm B) procesy zgodne z wymaganiami dyrektywy dotyczącej emisji VOC wag HI GARD SEALER 1000 g MH MACROFAN UHS MAC4 HARDENERS (utwardzacz) 250 g THINNERS AUTOREFINISHING (rozcieńczalnik) g utwardzacz: MH400 MH410 MH415 Czas Ŝycia mieszanki w 20 C 2,5 godz. 1 godz. 30 min. 45 min. Lepkość do natrysku (20 C): sek. ISO/DIN 4 średnica dyszy: pistolet zwykły i HVLP 1,3-1,4 Ciśnienie powietrza: 2,5 atm pistolet tradycyjny 2 atm pistolet HVLP Ilość warstw: ½ + 1 pełna Zalecana grubość farby: µm Wydajność (teoretyczna) 1 l mieszanki 9,2 m 2 dla 50 µm 1kg mieszanki 7,9 m 2 dla 50 µm VOC mieszanki gotowej do uŝycia: < 540 g/l (zgodnie z DIR 2004/42/CE, grunty IIB/c) Czasy schnięcia: Proporcje A: w cyklach z BSB MACROFAN MAC1 TOPCOAT moŝe być pokrywany w czasie od 20min. do 8 godz. od aplikacji (przy 20 o C). Po tym czasie powłoka musi w pełni wyschnąć i być zmatowioną. Proporcje B: w cyklach z HYDROFAN lub MACROFAN MAC4 MH400 MH410 MH415 Temperatura aplikacji o C o C o C Odparowanie w 20 C: 50 min. 40 min. 30 min. Uwagi: duŝe powierzchnie średnie powierzchnie naprawy drobne moŝe być pokrywany do 8 godzin od aplikacji. Po tym czasie musi być wysuszony i zmatowiony. Warstwy następne: MACROFAN HS TOP COAT BSB + lak. bezb. ACRIFAN/MACROFAN lub HYDROFAN + lak. bezb. MC420 MACROFAN CLEARCOAT UHS UWAGI: W okresie letnim przy temperaturach ponad o C i duŝej wilgotności względnej powietrza na powierzchni zmieszanej mieszanki moŝe po 60 minutach od przygotowania moŝe stworzyć się skórka. Zaleca się w takim wypadku przefiltrować produkt przez sitko #2000. Dane techniczne: arkusz 0309-PL (12/2006) PRODUKT PRZEZNACZONY JEST DO ZASTOSOWAŃ PROFESJONALNYCH PRZEZ WYKWALIFIKOWANY PERSONEL PowyŜsze dane sporządzono po uprzednim sprawdzeniu, mimo to nie odpowiadamy za ewentualne pomyłki i niedokładności. strona 32 z 121

33 04804 MACROFAN HS ISOSEALER 4: ml sek. ø1,4-1,8 mm µm w 20ºC: w 20 o C: 250 ml+ w 20ºC 3,5-4 atm min. szlif po 6-8 godz ml ISO-DIN 4 HVLP: 2-2,5 atm w 60 o C czas Ŝycia ilość warstw: min. mieszanki 1-2 godz. w 20ºC Opis: Dwuskładnikowy poliakrylowy izolator klasy HS do techniki mokre-na-mokre lub do szlifu. Podkład izolujący do bezpośredniego pokrywania w technice bez szlifu farbami nawierzchniowymi typu MACROFAN HS TOP COAT lub BSB lub HYDROFAN. MoŜe być stosowany do przemalowań lub napraw częściowych samochodów osobowych i pojazdów uŝytkowych. Szczególnie przydatny przy izolowaniu elementów nowych malowanych kataforetycznie. MoŜe być stosowany w technice ze szlifem. Właściwości: - Uniwersalny do technik ze szlifem lub bez - Bardzo dobry izolator równieŝ na trudnych podłoŝach nieodpornych na rozcieńczalniki - Bardzo dobrze wchłania rozkurz lakierniczy - Bardzo łatwy w obróbce szlifierskiej - Bardzo dobra przyczepność do warstw nakładanych kataforetycznie - DuŜa zawartość cząstek nielotnych - Biały Przygotowanie powierzchni: Szpachle poliestrowe: Szlifować kończąc papierem P240. Większe powierzchnie izolować produktami tradycyjnymi. Blachy stalowe ocynkowane aluminium: NałoŜyć FIX-O-DUR lub MONOPRIMER jako grunty antykorozyjne Stare powłoki lakiernicze: Szlifować na sucho P lub na mokro P i odtłuścić SILICONE REMOVER SLOW albo QUICK CLEANER. Nowe elementy malowane kataforetycznie: Zmatowisz włókniną i odtłuścić SILICONE REMOVER SLOW Tworzywa sztuczne (stosowane w motoryzacji): NałoŜyć MAC0 (przygotowany z M0000 MACROFAN PLASTIC COLOR BINDER) lub UNIVERSAL PLAST. Aplikacja: Natrysk HVLP lub tradycyjny: Proporcje mieszania: obj. wag MACROFAN HS ISOSEALER 1000 ml 1000 g HS HARDENER MEDIUM (utwardzacz) 250 ml 200 g THINNERS AUTOREFINISHING (rozcieńczalnik) ml g Czas Ŝycia mieszanki w 20 o C: 1-2 godz. Lepkość do natrysku (20 C): sek. ISO/DIN 4 średnica dyszy: pistolet tradycyjny i HVLP 1,4 - technika mokre-na-mokre średnica dyszy: pistolet tradycyjny i HVLP 1,6-1,8 - technika ze szlifem Ciśnienie powietrza: 3,5-4 atm pistolet tradycyjny 2-2,5 atm pistolet HVLP Ilość warstw: 2-3 Zalecana grubość farby: µm Wydajność (teoretyczna) 1 l mieszanki 5,6 m 2 dla 80 µm 1kg mieszanki 4,3 m 2 dla 80 µm VOC (LZO) mieszanki gotowej do natrysku: < 530 g/l (zgodnie z DIR 2004/42/CE, grunty IIB/c, VOC nie więcej niŝ 540 g/l) strona 33 z 121
