1 GIPS arch. E. Stankiewicz Zastosowanie Systemów Suchej Zabudowy NIDA Budownictwo jednorodzinne

2 arch. M. Szymaniak Systemy Suchej Zabudowy

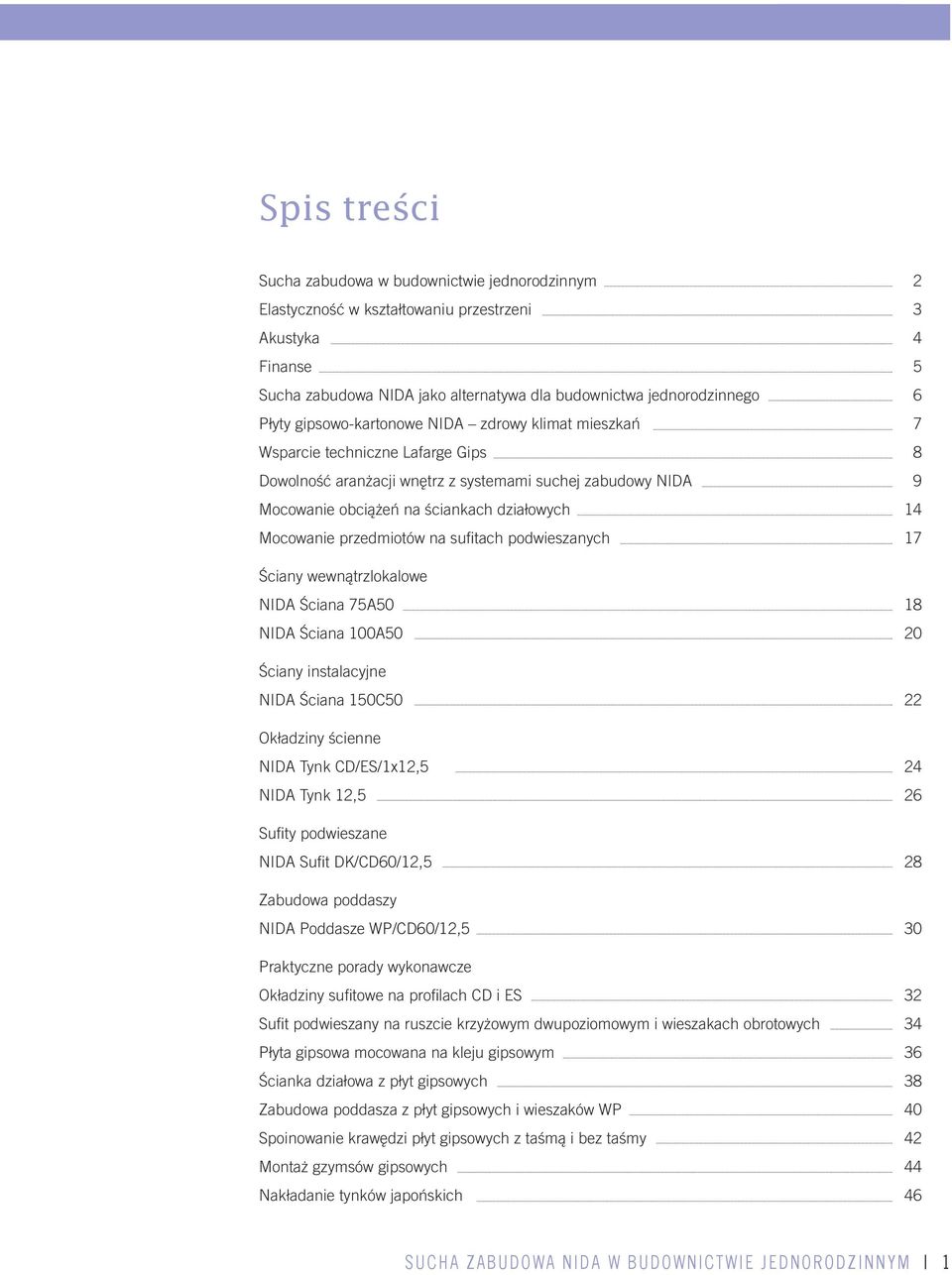

3 Spis treści Sucha zabudowa w budownictwie jednorodzinnym Elastyczność w kształtowaniu przestrzeni Akustyka Finanse Sucha zabudowa NIDA jako alternatywa dla budownictwa jednorodzinnego Płyty gipsowo-kartonowe NIDA zdrowy klimat mieszkań Wsparcie techniczne Lafarge Gips Dowolność aranżacji wnętrz z systemami suchej zabudowy NIDA Mocowanie obciążeń na ściankach działowych Mocowanie przedmiotów na sufitach podwieszanych Ściany wewnątrzlokalowe NIDA Ściana 75A50 NIDA Ściana 100A50 Ściany instalacyjne NIDA Ściana 150C50 Okładziny ścienne NIDA Tynk CD/ES/1x12,5 NIDA Tynk 12,5 Sufity podwieszane NIDA Sufit DK/CD60/12,5 Zabudowa poddaszy NIDA Poddasze WP/CD60/12,5 Praktyczne porady wykonawcze Okładziny sufitowe na profilach CD i ES Sufit podwieszany na ruszcie krzyżowym dwupoziomowym i wieszakach obrotowych Płyta gipsowa mocowana na kleju gipsowym Ścianka działowa z płyt gipsowych Zabudowa poddasza z płyt gipsowych i wieszaków WP Spoinowanie krawędzi płyt gipsowych z taśmą i bez taśmy Montaż gzymsów gipsowych Nakładanie tynków japońskich SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 1

4 SUCHA ZABUDOWA NIDA Sucha zabudowa w budownictwie jednorodzinnym arch. M. Szymaniak W Skandynawii, Francji i Anglii system suchej zabudowy jest stosowany od dawna tak w budownictwie gospodarczym i przemysłowym, jak również mieszkaniowym. Ze względu na szereg zalet i prostotę montażu, system suchej zabudowy zdobył uznanie lokalnych firm deweloperskich oraz prywatnych inwestorów. Znakomicie nadaje się do tworzenia ścianek wewnątrzlokalowych, międzylokalowych, sufitów podwieszanych, obudów pomieszczeń technicznych oraz wykonywania nowoczesnych aranżacji wnętrz. Od pewnego czasu jego zalety dostrzeżono także w polskim budownictwie mieszkaniowym. Systemy suchej zabudowy z łatwością spełniają wymogi normowe stawiane zabudowie mieszkaniowej (izolacyjność akustyczna, ochrona przeciwpożarowa) niejednokrotnie przewyższając wyniki osiągane przez tradycyjną technologię murowaną. Więcej o argumentach przemawiających za zastosowaniem suchej zabudowy NIDA w budownictwie mieszkaniowym przeczytasz w dalszej części przewodnika. 2 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

5 Elastyczność w kształtowaniu przestrzeni - indywidualne dopasowanie się do oczekiwań klientów Ściany wewnątrz- i międzylokalowe są o wiele lżejsze od tradycyjnych ścian murowanych, przez co mogą stać w dowolnych miejscach mieszkania. Nie ma konieczności stawiania ścian w tych samych miejscach na wszystkich kondygnacjach. Istnieje możliwość pozostawienia procesu stawiania ścian wewnątrzlokalowych i aranżacji wnętrza do dogodnego momentu. Inwestor ma możliwość wykonywania wspomnianych prac w dowolnym czasie trwania inwestycji. W razie konieczności istnieje możliwość łatwego wyburzenia już postawionej ściany i postawienia nowej w innym miejscu. Wyburzenie ścianki wykonanej w systemie suchej zabudowy jest zdecydowanie czystsze i mniej pracochłonne, a co za tym idzie - tańsze w porównaniu z tradycyjnymi ścianami murowanymi. Wyburzenie ścianki suchej zabudowy nie pociąga za sobą konieczności ponownego tynkowania sufitu. Ścianki wewnątrzlokalowe stawiane są po uprzednim otynkowaniu sufitu, przez co sufit utrzymuje jednakową płaszczyznę w obrębie całego mieszkania. Przy stawianiu ścianek wewnątrzlokalowych metodą tradycyjną powszechne jest murowanie ścian i późniejsze tynkowanie sufitu. W przypadku konieczności przestawienia lub wyburzenia ściany uzyskuje się różnicę w grubościach tynku sufitowego pomiędzy pomieszczeniami. Optyczne wyeliminowanie powstałej różnicy poziomów tynku na suficie jest bardzo pracochłonne, a niekiedy nawet niemożliwe bez ponownego całopowierzchniowego wyszpachlowania sufitu. Pociąga to za sobą dodatkowy koszt inwestycji. arch. M. Szymaniak SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 3

6 SUCHA ZABUDOWA NIDA Akustyka Dzięki takim konstrukcjom można uzyskać parametry izolacyjne dla ochrony przed dźwiękiem powietrznym, jakie w jednowarstwowym typie konstrukcji (cegły, bloczki) byłyby możliwe do uzyskania jedynie przy zastosowaniu większej ich masy, co w praktyce oznacza zwiększenie grubości ściany. Systemy suchej zabudowy NIDA spełniają wymagania izolacyjności akustycznej. Konstrukcje w systemie suchej zabudowy posiadają strukturę wielowarstwową. Konstrukcja taka składa się z takich samych lub różnego rodzaju warstw (np. płyt gipsowo-kartonowych i masywnych elementów konstrukcyjnych), które w pustej przestrzeni konstrukcyjnej rozdzielone są przez miękkosprężyste warstwy izolacyjne. Dzięki wspomnianym konstrukcjom można uzyskać parametry izolacyjne dla ochrony przed dźwiękiem powietrznym, jakie w jednowarstwowym typie konstrukcji (cegły, bloczki) byłyby możliwe do uzyskania jedynie przy zastosowaniu większej ich masy, co w praktyce oznacza zwiększenie grubości ściany. Zwiększenie izolacyjności akustycznej systemów suchej zabudowy osiąga się przez odpowiedni dobór grubości płyt gipsowo-kartonowych, profili metalowych oraz wypełnienia (zwykle wełna mineralna). Dzięki prostocie konstrukcji suchej zabudowy, osiągnięcie wymaganych wartości izolacyjności akustycznej jest niezwykle łatwe. 4 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

7 Finanse Oszczędność wynikająca z niższego kosztu wykonania ścianki suchej zabudowy NIDA w porównaniu z technologiami tradycyjnymi murowanymi. Poprzez zastosowanie suchej zabudowy NIDA można uzyskać wymierne korzyści finansowe dwojakiego rodzaju. Po pierwsze, po wstąpieniu Polski do Unii Europejskiej i otwarciu granic w innych krajach dla pracowników nowoprzyjętych państw, odnotowano znaczny odpływ z kraju specjalistów branży budowlanej. Przyczyniło się to w znacznym stopniu do szybkiego wzrostu kosztów robocizny branży budowlanej. Brakuje fachowców prawidłowo wykonujących ściany murowane, a ci, którzy pozostali w kraju, podnieśli stawki wykonania ścian. Wzrostowi kosztów robocizny towarzyszył wzrost cen materiałów budowlanych. Doprowadziło to do sytuacji, którą mamy obecnie, a mianowicie koszt wykonania ściany murowanej na gotowo (czyli z otynkowaniem) jest o wiele wyższy niż w przypadku technologii suchej zabudowy. W przypadku technologii tradycyjnej konieczne jest obustronne otynkowanie ściany, co pociąga za sobą znaczne dodatkowe koszty zwiększające całościowy koszt systemu tradycyjnego. SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 5

8 SUCHA ZABUDOWA NIDA Sucha zabudowa NIDA jako alternatywa dla budownictwa jednorodzinnego Lekkie ścianki działowe Lafarge Gips są alternatywnym rozwiązaniem dla murowanych ścian działowych. Cały montaż, aż do spoinowania, odbywa się na sucho. Gładkie powierzchnie ścian są gotowe do malowania i tapetowania bez konieczności długiego oczekiwania. Wewnętrzna przestrzeń konstrukcyjna znakomicie nadaje się do umieszczania w niej wszelkich instalacji bez konieczności wykuwania bruzd. Montaż Systemu NIDA Ściana jest prosty i tani. Ścianki mogą zostać w prosty sposób zdemontowane w przypadku zmiany sposobu wykorzystania budynku lub pomieszczenia. Przy ciężarze do ok. 50 kg/m 2 można je montować na każdym nośnym elemencie konstrukcji stropu. Ścianki działowe z płyt gipsowo-kartonowych spełniają wymagania związane z ochroną przeciwpożarową, izolacyjnością akustyczną, cieplną i przeciwwilgociową. Tradycyjne ścianki murowane Ciężka, murowana konstrukcja. Zajmuje większą powierzchnię przez większą grubość. Brudna i trudna w montażu instalacji, przebudowie i wszelkich zmianach. Pracochłonne i kosztowne tynkowanie dla uzyskania gładkiej powierzchni. Nowoczesna ścianka lekka Prefabrykowana, lekka konstrukcja. Zajmuje mniejszą powierzchnię przy porównywalnych właściwościach akustycznych (oddaje większą powierzchnię użytkową mieszkań). Lepiej się nadaje do montażu instalacji. 6 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

9 Płyty gipsowo-kartonowe NIDA zdrowy klimat mieszkań Rdzeń płyty gipsowej posiada w swojej strukturze dużą liczbę mikroporów. Dzięki temu ma nieoceniony wpływ na regulację wilgotności pomieszczeń. Jest w stanie wchłonąć nadmiar wilgoci z powietrza, przechować ją i zwrócić tę wilgoć do atmosfery, gdy robi się sucho. W ten sposób gips reguluje wilgotność powietrza w pomieszczeniach zamkniętych, utrzymując ją na stałym poziomie. Rdzeń gipsowy w naturalny sposób tworzy zdrowy i przyjazny człowiekowi mikroklimat. arch. E. Stankiewicz SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 7

10 SUCHA ZABUDOWA NIDA Wsparcie techniczne Lafarge Gips Znane są nam problemy, z którymi spotykacie się Państwo w trakcie realizacji projektów. Nietypowe rozwiązania, jak również montaż tradycyjnych systemów ścianek, sufitów podwieszanych oraz pionów instalacyjnych wymagają niejednokrotnie wsparcia specjalistów. Lafarge Gips posiada grupę Doradców Technicznych dedykowanych do wsparcia wiedzą oraz dokumentacją techniczną inwestorów i firm wykonawczych montujących systemy suchej zabudowy NIDA. Zawsze możecie Państwo liczyć na naszą pomoc. W razie pytań dotyczących szczegółów Systemów Suchej Zabudowy NIDA proszę o kontakt z Doradcą Technicznym Lafarge Gips odpowiedzialnym za Państwa region. Warszawa Dariusz Kowalczyk tel dariusz.kowalczyk@lafarge.com Poznań Michał Lipiński tel michal.lipinski@lafarge.com Gdańsk Krzysztof Nasiorowski tel krzysztof.nasiorowski@lafarge.com Katowice Janusz Jamka tel janusz.jamka@lafarge.com Wrocław Maciej Cipora tel maciej.cipora@lafarge.com Kierownik ds. Inwestycji Adam Monkiewicz tel adam.monkiewicz@lafarge.com arch. E. Stankiewicz 8 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

11 Dowolność aranżacji wnętrz z systemami suchej zabudowy NIDA Systemy suchej zabudowy NIDA dają możliwość dowolnej aranżacji wnętrz. Przez swoją nieograniczoność użycia zostały docenione przez architektów oraz wykonawców. Dają możliwość wykonania aranżacji, które byłyby niemożliwe do uzyskania przy pomocy tradycyjnych systemów murowanych. Poniżej przedstawiono produkty wykorzystywane głównie do aranżacji wnętrz. NIDA Gięta Płyta gipsowa o grubości 6 mm służąca do wykonywania konstrukcji krzywoliniowych. Minimalny promień gięcia 300 mm. NIDA Gięta znajduje zastosowanie przede wszystkim przy wykonywaniu zaokrągleń o małym promieniu gięcia: sufity podwieszane, kolum- ny, półkolumny itp. Płyta przeznaczona jest do gięcia na sucho oraz mokro. Parametry gięcia płyty NIDA Gięta zamieszczono w tabeli 1. Parametry gięcia płyt NIDA Gięta Możliwość formatowania płyty NIDA Gięta Promień w mm na wilgotno na sucho w poprzek wzdłuż w poprzek wzdłuż > zwilżanie nie jest potrzebne; 1 - możliwe proste gięcie i montaż; 2 - gięcie należy przeprowadzać ostrożnie; 3 - wskazane gięcie wstępne; 4 - gięcie niemożliwe. TABELA 1 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 9

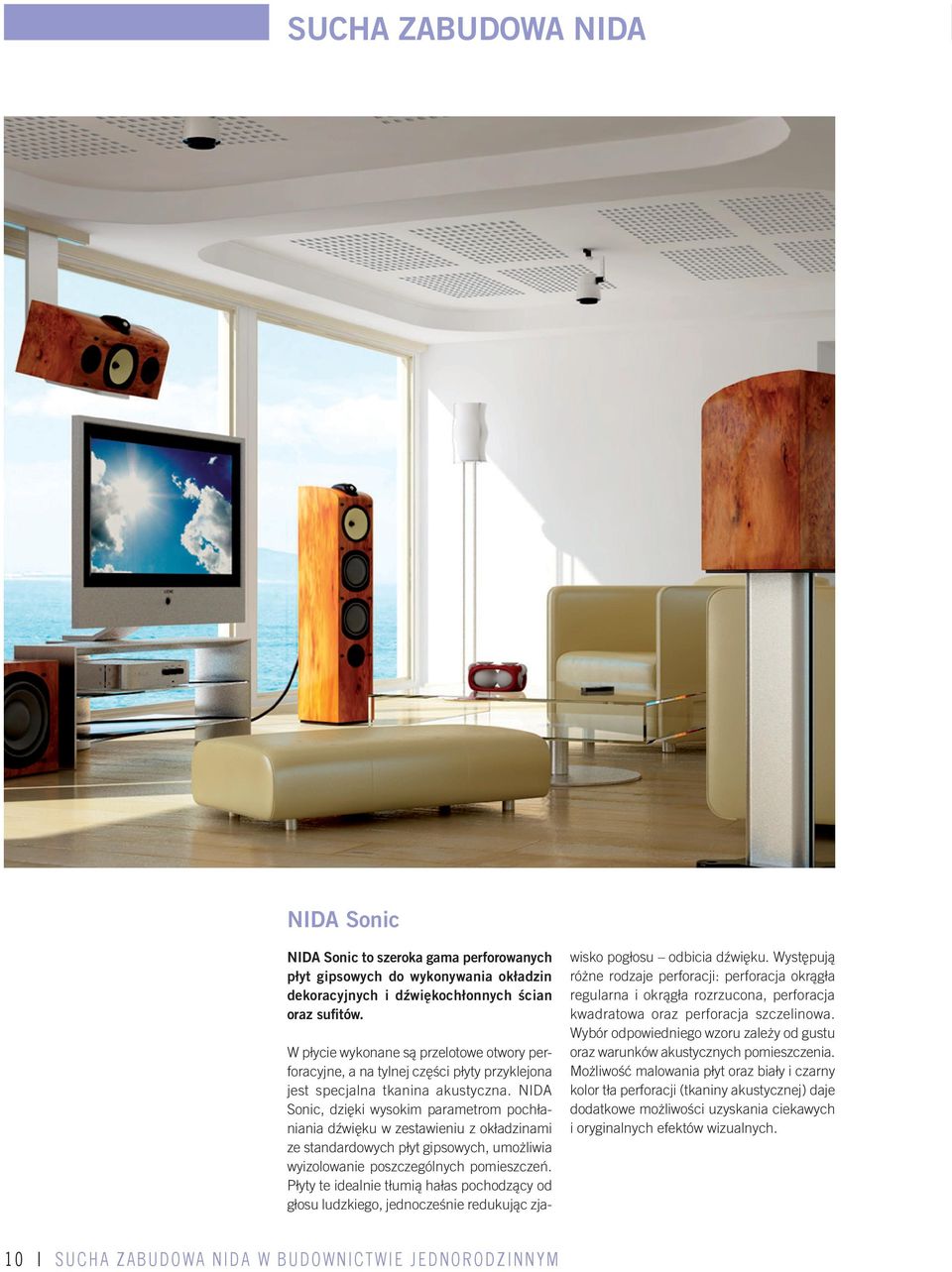

12 SUCHA ZABUDOWA NIDA NIDA Sonic NIDA Sonic to szeroka gama perforowanych płyt gipsowych do wykonywania okładzin dekoracyjnych i dźwiękochłonnych ścian oraz sufitów. W płycie wykonane są przelotowe otwory perforacyjne, a na tylnej części płyty przyklejona jest specjalna tkanina akustyczna. NIDA Sonic, dzięki wysokim parametrom pochłaniania dźwięku w zestawieniu z okładzinami ze standardowych płyt gipsowych, umożliwia wyizolowanie poszczególnych pomieszczeń. Płyty te idealnie tłumią hałas pochodzący od głosu ludzkiego, jednocześnie redukując zja- wisko pogłosu odbicia dźwięku. Występują różne rodzaje perforacji: perforacja okrągła regularna i okrągła rozrzucona, perforacja kwadratowa oraz perforacja szczelinowa. Wybór odpowiedniego wzoru zależy od gustu oraz warunków akustycznych pomieszczenia. Możliwość malowania płyt oraz biały i czarny kolor tła perforacji (tkaniny akustycznej) daje dodatkowe możliwości uzyskania ciekawych i oryginalnych efektów wizualnych. 10 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

13 NIDA Hydro Płyta gipsowa do środowisk mokrych i wilgotnych, do stosowania wewnątrz i na zewnątrz budynku. NIDA Hydro to płyta gipsowa przeznaczona do zabezpieczania środowisk, w których wymagana jest odporność na działanie wody i pleśni. Posiada powłokę zewnętrzną w kolorze pomarańczowym, wykonaną z materiału na bazie włókna szklanego. Rdzeń płyty został wzbogacony środkami eliminującymi powstawanie pleśni. Płytę NIDA Hydro można bez problemu stosować jako suchą zabudowę w pomieszczeniach długookresowo mokrych i wilgotnych. Stosuje się ją również jako podkład pod glazurę w kuchni i łazience oraz jako okładzinę ścian i sufitów w pomieszczeniach wilgotnych, takich jak pomieszczenia sanitarne, restauracje, baseny, garaże czy piwnice. Jednocześnie, dzięki swoim wysokim parametrom, NIDA Hydro jest pierwszą płytą, którą można stosować na zewnątrz budynku jako podbitkę dachową, sufit podwieszany czy warstwę elewacji zewnętrznej. Została stworzona jako alternatywa dla ciężkich płyt cementowych i posiada zalety standardowej płyty gipsowej. Wykonawcy doceniają jej lekkość, łatwość obróbki oraz montażu. SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 11

14 SUCHA ZABUDOWA NIDA arch. M. Szymaniak NIDA Twarda Płyta gipsowo-wiórowa o zwiększonej odporności na uderzenia. NIDA Twarda jest płytą gipsową z kartonową powłoką zewnętrzną. Charakterystycznym składnikiem rdzenia są wióry drewna zwiększające twardość płyty. Rdzeń gipsowy płyty został wzbogacony środkami zmniejszającymi wchłanianie wody oraz włóknami szklanymi, dzięki czemu spełnia wymogi zwiększonej odporności na działanie ognia. Przeznaczona jest do zabezpieczania pomieszczeń z wyma- ganiami zwiększonej odporności na uderzenia, działanie ognia oraz okresowe działanie wilgoci. Została stworzona jako alternatywa dla płyt gipsowo-włóknowych. Ze względu na swoją główną cechę, zwiększoną odporność na uderzenia, zalecana jest do zabezpieczania ścian i sufitów narażonych na przypadkowe, nieumyślne zniszczenie (korytarz, przedsionek, garaż, pokój dziecięcy, zabudowa poddasza). 12 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

15 Gzymsy Gzymsy gipsowe listwy ozdobne do wykańczania połączeń między ścianą a sufitem. Dostępne są w dwóch typach: SMALL o średnicy krzywizny 90 mm oraz LARGE o średnicy 120 mm. Gzymsy należy przyklejać za pomocą kleju gipsowego NIDA Ansetzgips 60 PLUS. SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 13

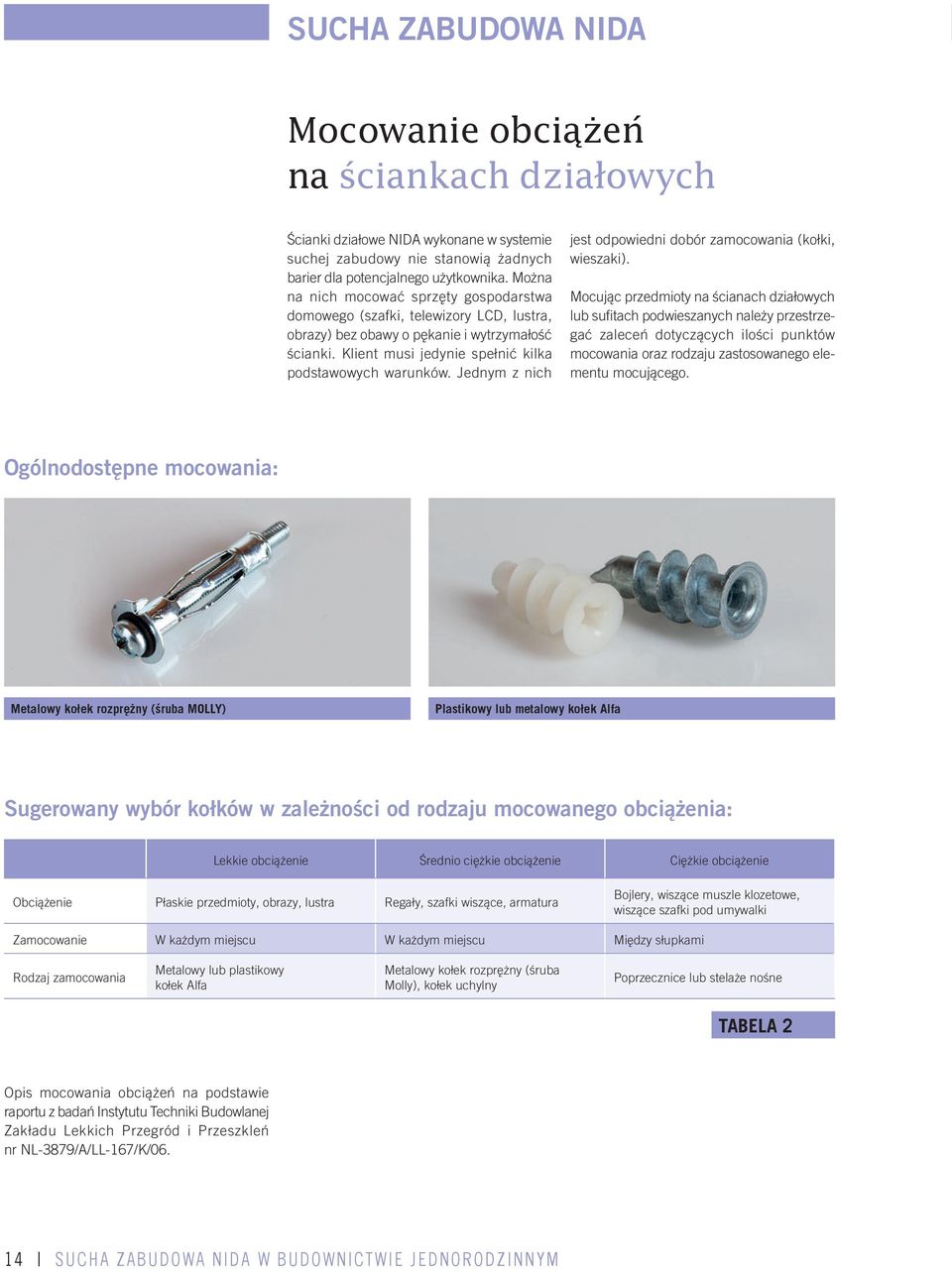

16 SUCHA ZABUDOWA NIDA Mocowanie obciążeń na ściankach działowych Ścianki działowe NIDA wykonane w systemie suchej zabudowy nie stanowią żadnych barier dla potencjalnego użytkownika. Można na nich mocować sprzęty gospodarstwa domowego (szafki, telewizory LCD, lustra, obrazy) bez obawy o pękanie i wytrzymałość ścianki. Klient musi jedynie spełnić kilka podstawowych warunków. Jednym z nich jest odpowiedni dobór zamocowania (kołki, wieszaki). Mocując przedmioty na ścianach działowych lub sufitach podwieszanych należy przestrzegać zaleceń dotyczących ilości punktów mocowania oraz rodzaju zastosowanego elementu mocującego. Ogólnodostępne mocowania: Metalowy kołek rozprężny (śruba MOLLY) Plastikowy lub metalowy kołek Alfa Sugerowany wybór kołków w zależności od rodzaju mocowanego obciążenia: Lekkie obciążenie Średnio ciężkie obciążenie Ciężkie obciążenie Obciążenie Płaskie przedmioty, obrazy, lustra Regały, szafki wiszące, armatura Bojlery, wiszące muszle klozetowe, wiszące szafki pod umywalki Zamocowanie W każdym miejscu W każdym miejscu Między słupkami Rodzaj zamocowania Metalowy lub plastikowy kołek Alfa Metalowy kołek rozprężny (śruba Molly), kołek uchylny Poprzecznice lub stelaże nośne TABELA 2 Opis mocowania obciążeń na podstawie raportu z badań Instytutu Techniki Budowlanej Zakładu Lekkich Przegród i Przeszkleń nr NL-3879/A/LL-167/K/ SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

17 Mocowanie lekkich, płaskich obciążeń Do zawieszania lekkich płaskich obciążeń, np. obrazów czy luster, można stosować metalowe lub plastikowe kołki Alfa. Tabela 3 przedstawia dopuszczalne nośności kołka w zależności od materiału, z którego jest wykonany, oraz od grubości okładziny ściennej. Do mocowania bardzo lekkich przedmiotów można wykorzystać zwykły gwóźdź wbity pod kątem w płytę gipsową. Rodzaj materiału kołka Alfa Podłoże Dopuszczalna wartość obciążenia F (dan) Plastikowy Pojedyncza płyta 1x12,5 mm 19,4 Metalowy Pojedyncza płyta 1x12,5 mm 20,3 Metalowy Podwójna płyta 2x12,5 mm 46,6 TABELA 3 Mocowanie średnio ciężkich obciążeń (szafki, półki) Do mocowania na ściankach gipsowo-kartonowych średnio ciężkich obciążeń zaleca się użycie metalowego kołka rozprężnego, tzw. śruby Molly lub kołków uchylnych. Tabela 4 przedstawia poszczególne typy ścian działowych obciążanych mimośrodowo za pośrednictwem obciążników układanych w szafkach o wymiarach 70 x 60 x 35 cm przymocowanych do ściany działowej za pośrednictwem dwóch kołków typu Molly. Ścianka działowa wykonana z materiałów i zgodnie z technologią montażu Lafarge Gips. Zawsze należy wykorzystywać kołki mocujące sprawdzonych producentów oraz stosować się do ich zaleceń. Zastosowanie nieprawidłowych kołków, nieposiadających niezbędnych certyfikatów, może spowodować obniżenie wartości dopuszczalnych obciążeń. SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 15

18 SUCHA ZABUDOWA NIDA Tabela 4 przedstawia wymiar standardowej szafki kuchennej występującej w budownictwie mieszkaniowym, gdzie: h - wysokość szafki zmienia się od 0,5 do 1,0 m g - głębokość szafki jest stała i wynosi 0,35 m s - szerokość szafki jest stała i wynosi 0,60 m h Zmniejszanie głębokości szafki g 0,35 m o połowę do 0,175 m zwiększa dwukrotnie dopuszczalne obciążenie na ściance. s g Dopuszczalne obciążenie na ściance wynosi 70 kg/mb (metr bieżący). Minimalna odległość między zamocowanymi kołkami wynosi ~150 mm (płyta o gr. 12,5 mm; 15,0 mm; 18,0 mm) oraz ~75 mm (opłytowanie powyżej 20,0 mm). Dopuszczalne obciążenie na szafkę w dan przy zastosowaniu metalowego kołka rozprężnego (śruba Molly) Wysokość szafki h (m) Płyty gipsowe, grubość okładziny mm 12, x 12,5 lub 25 2 kołki 3 kołki 2 kołki 3 kołki 2 kołki 3 kołki 2 kołki 3 kołki 1,0 20,3 30,4 26,8 40,2 33,8 50,7 47,3 70,9 0,9 20,2 30,3 26,7 40,0 33,6 50,5 47,1 70,7 0,8 20,1 30,2 26,5 39,8 33,5 50,2 46,9 70,3 0,7 20,0 30,0 26,4 39,6 33,3 50,0 46,6 69,9 0,6 19,8 29,7 26,1 39,2 33,0 49,5 46,1 69,1 0,5 19,4 29,2 25,6 38,4 32,3 48,5 45,3 68,0 TABELA 4 Mocowanie ciężkich obciążeń (ceramika sanitarna, drzwi przesuwne) Mocowanie przedmiotów na suchym tynku i okładzinach ściennych W przypadku większych obciążeń niż dopuszczalne (Tabela 4) należy zastosować kształtowniki ościeżnicowe NIDA UA wykonane z blachy o grubości 2 mm. Kształtowniki te, zamontowane jako słupki pionowe, mogą przenosić duże obciążenia mocowane na ściankach działowych. W tym celu należy zamontować kształtowniki ościeżnicowe w określonych miejscach już na etapie wykonywania ścianek działowych. Mocowanie obciążeń na suchym tynku i na okładzinach ściennych jest analogiczne do mocowania obciążeń na ściankach działowych. W tym przypadku, ze względu na stosunkowo małą odległość płyty gipsowej od ściany masywnej, istnieje możliwość bezpośredniego zakotwienia obciążenia do ściany masywnej za pomocą odpowiedniej kotwy. 16 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

19 Mocowanie przedmiotów na sufitach podwieszanych Obciążenia do 0,06 kn na pole płyty lub metr bieżący mogą być mocowane bezpośrednio do okładziny o grubości 12,5 mm za pomocą kołków uchylnych lub kołków rozprężnych do płyt gipsowych. W przypadku systemów sufitów Lafarge Gips, dla których nie ma wymagań przeciwpożarowych, obciążenia powyżej 0,06 kn należy mocować bezpośrednio do stropu kondygnacji. Na stropach objętych ochroną przeciwpożarową nie można montować żadnych przedmiotów, chyba że przewiduje to dokumentacja techniczna. Poza oprawami oświetleniowymi mocowanymi do sufitu podwieszanego przy pomocy kołków, występują także oprawy oświetleniowe tzw. wpuszczane (najczęściej halogenowe i kompaktowe fluorescencyjne). Oprawy wpuszczane mocuje się opierając je bezpośrednio na płytach gipsowych sufitu. W skład obudowy wspomnianych opraw wchodzą także mocowania, które umożliwiają szybki i łatwy montaż. Maksymalne obciążenie jednostkowe oprawy wpuszczanej w sufit podwieszany wynosi 0,06 kn w przypadku płyty 12,5 mm. Metalowy kołek rozprężny (śruba MOLLY) Kołek uchylny SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 17

20 NIDA Ściana 75A50 ŚCIANY WEWNĄTRZLOKALOWE Ściana o pojedynczej konstrukcji nośnej NIDA C NIDA Ściana 75A50 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profil NIDA C Profil NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Materiał izolacyjny wełna mineralna 7. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 8. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50 mm 18 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

21 Klasa odporności ogniowej: Izolacyjność akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 60 R w = 44 db 3,25 m 25 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 75A50 Rodzaj materiału izolacyjnego Izolacyjność akustyczna Klasyfikacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw [db] RA1 [db] RA2 [db] REI [min] [cm] Rodzaj płyt g-k Skalna NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana NIDA Ogień 12,5 mm Szklana NIDA Zwykła, NIDA Woda 12,5 mm Dopuszczalne wysokości ścian bez odporności ogniowej: NIDA Ściana 75A50 Rozstaw profili [cm] Maksymalne wysokości ścian przy obciążeniu liniowym 500 N/mb i równomiernie rozłożonym 150 kpa wg Opinii Technicznej ITB NL-1617/01 Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 75A50 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 2,0 Profil NIDA C 50 mb 1,8 Profil NIDA U 50 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 0,6 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 19

22 NIDA Ściana 100A50 ŚCIANY WEWNĄTRZLOKALOWE Ściana o pojedynczej konstrukcji nośnej C NIDA Ściana 100A50 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profil NIDA C Profil NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Blachowkręty NIDA 3,5 x 25 mm 6. Blachowkręty NIDA 3,5 x 35 mm 7. Materiał izolacyjny wełna mineralna 8. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 9. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50 mm 20 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

23 Klasa odporności ogniowej: Izolacyjność akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 120 R w = 53 db 4,5 m 45 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 100A50 Rodzaj materiału izolacyjnego Izolacyjność akustyczna Klasyfikacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw [db] RA1 [db] RA2 [db] EI [min] [cm] Rodzaj płyt g-k Skalna NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana NIDA Zwykła, NIDA Woda 12,5 mm Dopuszczalne wysokości ścian bez odporności ogniowej: NIDA Ściana 100A50 Rozstaw profili [cm] Maksymalne wysokości ścian przy obciążeniu liniowym 500 N/mb i równomiernie rozłożonym 150 kpa wg Opinii Technicznej ITB NL-1617/01 Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 100A50 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profil NIDA C 50 mb 1,8 Profil NIDA U 50 mb 0,7 Taśma izolacji akustycznej NIDA mb 1,1 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 8,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 0,9 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 21

24 NIDA Ściana 150C50 ŚCIANY INSTALACYJNE Ściana instalacyjna o podwójnej konstrukcji nośnej NIDA C 50 z rozdzielonymi profilami mm NIDA Ściana 150C50 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profil NIDA C Profil NIDA U Kołek rozporowy szybkiego montażu NIDA 5. Przewiązka z płyty wys. 300 mm, min. 2 szt. na słupek (max. rozstaw co 1500 mm) 6. Blachowkręty NIDA 3,5 x 25 mm 7. Blachowkręty NIDA 3,5 x 35 mm 8. Materiał izolacyjny wełna mineralna 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA szerokość 50 mm 22 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

25 Klasa odporności ogniowej: Izolacyjność akustyczna: Maksymalna wysokość ściany: Ciężar 1m 2 ściany: Numer dokumentu związanego: REI 60 REI 120 R w = 59 db 4,5 m 50 kg NA-698/A/01 NL-1617/01 NP /A/05/BW/popr. Dane techniczne: NIDA Ściana 150C50 Rodzaj materiału izolacyjnego Izolacyjność akustyczna Klasyfikacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rw [db] RA1 [db] RA2 [db] REI [min] [cm] Rodzaj płyt g-k Skalna 30 50x NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Szklana 10 50x NIDA Zwykła, NIDA Woda 12,5 mm Zużycie materiałów na 1 m 2 ścianki: NIDA Ściana 150C50 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 4,0 Profil NIDA C 50 mb 3,6 Profil NIDA U 50 mb 1,4 Taśma izolacji akustycznej NIDA mb 2,2 Taśma zbrojąca NIDA mb 2,8 Gips szpachlowy NIDA Start kg 1,2 Gips szpachlowy NIDA Finisz kg 0,2 Blachowkręty NIDA 3,5 x 25 mm szt. 14,0 Blachowkręty NIDA 3,5 x 35 mm szt. 24,0 Kołek rozporowy NIDA ø6 mm szt. 1,6 Wełna mineralna* m 2 2,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 23

26 NIDA Tynk CD/ES/1x12,5 OKŁADZINY ŚCIENNE Okładzina ścienna mocowana na konstrukcji metalowej NIDA CD max 1200 mm NIDA Tynk CD/ES/1x12,5 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Profil NIDA CD Profil NIDA UD Element do mocowania NIDA ES 5. Kołek rozporowy szybkiego montażu NIDA 6. Blachowkręty NIDA 3,5 x 25 mm 7. Wkręty do blachy NIDA 3,5 x 9,5/11 mm 8. Materiał izolacyjny wełna mineralna grubości 40 mm (jeśli wymagane) 9. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 10. Taśma uszczelniająca do izolacji akustycznej NIDA 24 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

27 Klasa odporności ogniowej: Przyrost izolacyjności akustycznej: Maksymalna wysokość okładziny: Ciężar 1m 2 okładziny: Numer dokumentu związanego: Nie dotyczy R w max = 11 db Bez ograniczeń 13 kg - Dane techniczne: NIDA Tynk CD/ES/1x12,5 Rodzaj materiału izolacyjnego Przyrost izolacyjności akustycznej Klasyfikacja ogniowa Maksymalna wysokość Wełna Gęstość minimalna [kg/m 3 ] Grubość [mm] Rwmax [db]* REI [min] [cm] Rodzaj płyt g-k Szklana * DIN 4109 bez ograniczeń NIDA Zwykła, NIDA Woda, NIDA Ogień, NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm Zużycie materiałów na 1 m 2 okładziny ściennej: NIDA Tynk CD/ES/1x12,5 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 1,00 Profil główny NIDA CD 60 mb 1,8 Profil przyścienny NIDA UD 27 mb 0,70 Element do mocowania NIDA ES 60/75 szt. 1,50 Taśma izolacji akustycznej NIDA mb 0,5 Taśma zbrojąca NIDA mb 1,4 Gips szpachlowy NIDA Start kg 0,3 Gips szpachlowy NIDA Finisz kg 0,1 Blachowkręty NIDA 3,5 x 25 mm szt. 12,0 Wkręty do blachy NIDA 3,5 x 9,5/11 mm szt. 6,0 Kołek rozporowy NIDA ø6 mm szt. 2,4 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 25

28 OKŁADZINY ŚCIENNE NIDA Tynk 12,5 Okładzina ścienna mocowana na kleju gipsowym mm NIDA Tynk 12,5 1. Płyta gipsowo-kartonowa NIDA 12,5 mm 2. Klej gipsowy NIDA Ansetzgips 60 PLUS 3. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz 26 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

29 Klasa odporności ogniowej: Przyrost izolacyjności akustycznej: Maksymalna wysokość okładziny: Ciężar 1m 2 okładziny: Numer dokumentu związanego: Nie dotyczy Nie uwzględnia się 6,0 m 13,5 kg - Dane techniczne: NIDA Tynk 12,5 System NIDA Klasyfikacja ogniowa REI [min] Maksymalna wysokość [cm] Mocowanie do podłoża Rodzaj płyt g-k NIDA Tynk 12,5 nie dotyczy 600 Klej gipsowy Ansetzgips 60 PLUS NIDA Zwykła, NIDA Woda, NIDA Ogień, NIDA Ogień Plus, NIDA Woda Ogień Plus 12,5 mm W zależności od podłoża zastosować odpowiednie preparaty gruntujące. Zużycie materiałów na 1 m 2 okładziny ściennej: NIDA Tynk 12,5 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 1,0 Klej gipsowy NIDA Ansetzgips 60 PLUS kg 4,5 Gips szpachlowy NIDA Start kg 0,3 Gips szpachlowy NIDA Finisz kg 0,1 Taśma zbrojąca NIDA mb 1,4 Normy zużycia nie uwzględniają strat materiałowych. SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 27

30 NIDA Sufit DK/CD60/12,5 SUFITY PODWIESZANE Sufit na ruszcie krzyżowym dwupoziomowym na elementach do mocowania ES, EL 4 10 max /500 mm max 1000 mm max NIDA Sufit DK/CD60/12,5 1. Płyta gipsowo-kartonowa NIDA Ogień Plus 12,5 mm 2. Profil górny główny NIDA CD Profil dolny nośny NIDA CD Profil NIDA UD Element do mocowania NIDA ES lub EL 6. Łącznik krzyżowy NIDA 7. Blachowkręty NIDA 3,5 x 25 mm 8. Wkręty do blachy NIDA 3,5 x 9,5/11 mm 9. Kołek rozporowy stalowy NIDA 10. Wełna mineralna (opcja) max 150 mm 28 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

31 Klasa odporności ogniowej: Izolacyjność akustyczna: Minimalna wysokość podwieszenia: Ciężar 1m 2 sufitu: Numer dokumentu związanego: REI 30 R wmax = 40 db 210 mm* 15,5-20 kg NP /A/05/BW * wysokość podwieszenia nie uwzględnia grubości opłytowania Dane techniczne sufitów z odpornością ogniową: NIDA Sufit DK/CD60/12,5 System NIDA Rozstaw profili górnych głównych [mm] Rozstaw profili dolnych nośnych [mm] Rozstaw zawiesi [mm] Grubość okładziny NIDA Ogień Plus [mm] Klasa odporności ogniowej [min] DK/CD60/ * ,5 REI 15 * w sufitach podwieszanych bez odporności ogniowej możliwość rozstawu profili nośnych do 500 mm w poprzecznym układzie opłytowania Zużycie materiałów na 1 m 2 sufitu: NIDA Sufit DK/CD60/12,5 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 1,0 Profil NIDA CD 60 mb 3,5 Profil NIDA UD 27 mb 0,6 Elemant do mocowania NIDA ES lub EL szt. 1,2 Łącznik krzyżowy NIDA LK 60 szt. 2,5 Łącznik wzdłużny NIDA LW 60 mb 0,9 Kołek rozporowy sufitowy NIDA szt. 1,8 Blachowkręty NIDA 3,5 x 25 mm szt. 18,0 Taśma zbrojąca NIDA mb 1,4 Gips szpachlowy NIDA Start kg 0,3 Gips szpachlowy NIDA Finisz kg 0,1 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych * w zależności od wymogów SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 29

32 ZABUDOWA PODDASZY NIDA Poddasze WP/CD60/12, max 1000 mm max 400 mm NIDA Poddasze WP/CD60/12,5 1. Płyta NIDA Ogień Plus 12,5 mm 2. Profil NIDA CD Wieszak do poddaszy NIDA WP 4. Wkręty do drewna NIDA 3,5 x 35 mm 5. Blachowkręty NIDA 3,5 x 25 mm 6. Paroizolacja 7. Materiał izolacyjny wełna mineralna 8. Spoina pomiędzy płytami g-k wykonana z masy gipsowej NIDA Start z Taśmą zbrojącą NIDA + NIDA Finisz SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

33 Klasa odporności ogniowej: Izolacyjność akustyczna: Współczynnik przenikania ciepła: Ciężar 1m 2 zabudowy*: Numer dokumentu związanego: REI 15 R wmax = 35 db 0,22 W/m 2 K 14 kg NP /A/05/BW * bez materiału izolacyjnego Dane techniczne poddaszy z odpornością ogniową: NIDA Poddasze WP/CD60/12,5 System NIDA Rodzaj materiału izolacyjnego Wełna Grubość [mm] Rozstaw łączników WP [mm] Rozstaw profili sufitowych CD 60 [mm] Grubość okładziny NIDA Ogień Plus [mm] Klasa odporności ogniowej [min] WP/CD60/12,5 Szklana lub skalna ,5 REI 15 Zużycie materiałów na 1 m 2 zabudowy poddasza: NIDA Poddasze WP/CD60/12,5 Nazwa materiału J.m. Zużycie materiału na 1 m 2 Płyta NIDA 12,5 mm m 2 1,0 Profil NIDA CD 60 mb 2,5 Profil NIDA UD 27 mb 0,6 Element do mocowania NIDA WP szt. 3,0 Łącznik wzdłużny NIDA LW 60 szt. 0,6 Kołek rozporowy NIDA szt. 0,6 Wkręty do drewna NIDA 3,5 x 35 mm szt. 6,0 Blachowkręty NIDA 3,5 x 25 mm szt. 18,0 Taśma zbrojąca NIDA mb 1,4 Gips szpachlowy NIDA Start kg 0,3 Gips szpachlowy NIDA Finisz kg 0,1 Paroizolacja* m 2 1,0 Wełna mineralna* m 2 1,0 Normy zużycia nie uwzględniają strat materiałowych. * w zależności od wymogów SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 31

34 PRAKTYCZNE PORADY WYKONAWCZE Okładziny sufitowe na profilach CD i ES Prace przy montażu okładziny sufitowej z płyt gipsowych rozpoczynamy od wytrasowania powierzchni ścian, do których zakotwiony będzie profil przyścienny. Przy trasowaniu powierzchni stropu zaznaczamy linię dzielącą strop na dwie połowy. Następnie wytyczamy równoległe do pierwszej linie w rozstawie co 40 cm. Na tak wytrasowanych liniach zaznaczamy punkty w rozstawie co 100 cm, pamiętając o tym, aby pierwszy punkt na linii był w odległości maks. 20 cm od ściany. W profilach przyściennych UD znajdują się fabrycznie wykonane otwory, przez które nawiercamy ścianę pod kołki szybkiego montażu Przez otwory w profilach przyściennych przekładamy kołki szybkiego montażu i za pomocą młotka osadzamy na nich profil UD na całym obwodzie sufitu. Wykonujemy otwory w punktach zaznaczonych w kroku drugim. Wzdłuż wytyczonych linii mocujemy elementy ES 60/125 lub ES 60/75 w zależności od tego na jaką wysokość chcemy opuścić nasz sufit. 32 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

35 7 8 9 Po zmierzeniu odległości pomiędzy ścianami docinamy profil CD na żądany wymiar pomniejszony o 1 cm, aby po umocowaniu go w profilu przyściennym zachowany był pewien luz. Po docięciu profilu CD na żądany wymiar wsuwamy go w profil przyścienny. Za pomocą blachowkrętów do blach grubych 3,5 x 9,5/11 przykręcamy elementy ES do profili CD, pamiętając jednocześnie o poziomowaniu rusztu sufitu. Po przykręceniu profili do elementów ES odginamy ramiona elementu mocującego powyżej poziomu profili CD. Odległość pomiędzy profilami CD wynosi 40 cm. Stosujemy płyty gipsowe SYNIA TM (poproś w punkcie sprzedaży o broszurkę dot. płyt gipsowych SYNIA TM ) o grubości 12,5 mm. Pierwszą płytę gipsową przycinamy na długość np. 80 cm (lub wielokrotność 40 cm) i przygotowujemy do montażu na ruszcie sufitowym. Połączenie krawędzi SYNIA TM musi znajdować się na profilu Przy rozstawie 40 cm pomiędzy profilami płytę przykręcamy krawędzią wzdłużną, pokrytą kartonem, w kierunku prostopadłym do rusztu. Przy montażu płyty do rusztu sufitowego należy pamiętać o pozostawieniu szczeliny ok. 5 mm pomiędzy krawędziami płyty i ścianą. Wszystkie krawędzie płyty z logotypem SYNIA TM powinny łączyć się na profilu CD. Płytę przykręcamy tylko do profili CD. Płyty mocujemy z wzajemnym przesunięciem styków poprzecznych o min. 40 cm. Po przykręceniu wszystkich płyt do rusztu sufitowego możemy przystąpić do wykonywania spoin pomiędzy płytami (więcej w ulotce o spoinowaniu płyt gipsowych). Po zaspoinowaniu połączeń pomiędzy płytami gipsowymi powierzchnia sufitu jest przygotowana do ostatecznego wykończenia: malowania, tapetowania, nakładania tynków dekoracyjnych, itp. Gwarantujemy uzyskanie wysokiej jakości wykończenia przy zastosowaniu elementów systemu NIDA. Zużycie materiałów na 1 m 2 okładziny sufitowej na elementach mocujących ES: Materiał Ilość J.m. Cena u Twojego Dystrybutora Płyta gipsowo-kartonowa SYNIA TM 1 m 2 Profil główny NIDA CD 2,5 m Profil przyścienny NIDA UD 0,6 m Element do mocowania NIDA ES 3,2 szt. Łącznik wzdłużny NIDA NIDA LW 0,2 szt. Blachowkręty NIDA 3,5 x 25 mm 19 szt. Blachowkręty NIDA samonawiercające do blach 2 mm 8 szt. Kołki rozporowe szybkiego montażu NIDA 0,6 szt. Kołek rozporowy metalowy NIDA 3,2 szt. Taśma zbrojąca NIDA 1,2 m Gips szpachlowy NIDA Start* 0,2 kg Gips szpachlowy NIDA Finisz 0,1 kg Normy zużycia nie uwzględniają strat materiałowych. * zużycie gipsów szpachlowych przy zastosowaniu płyt SYNIA TM SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 33

36 PRAKTYCZNE PORADY WYKONAWCZE Sufit podwieszany na ruszcie krzyżowym dwupoziomowym i wieszakach obrotowych Prace przy montażu sufitu podwieszanego rozpoczynamy od wytrasowania powierzchni ścian, do których zakotwiony będzie profil przyścienny. Przy trasowaniu powierzchni stropu zaznaczamy linie dzielące strop na dwie połowy. Następnie wytyczamy równoległe do pierwszej linie w rozstawie co 100 cm. Wspomniany rozstaw ustala odległość między profilami górnymi. Na tak wytrasowanych liniach zaznaczamy punkty w rozstawie co 100 cm, pamiętając o tym, aby pierwszy punkt na linii był w odległości maks. 40 cm od ściany. W profilach przyściennych znajdują się fabrycznie wykonane otwory, przez które przekładamy kołki szybkiego montażu i za pomocą młotka osadzamy na nich profil UD na całym obwodzie sufitu Następnie wzdłuż wytyczonych linii mocujemy wieszaki obrotowe z prętami. Po zakotwieniu prętów w stropie odginamy wieszak pod kątem prostym. Odległość między wieszakami przy pojedynczym opłytowaniu wynosi 100 cm. Przy podwójnym opłytowaniu należy zastosować rozstaw 75 cm. Po zmierzeniu odległości pomiędzy ścianami docinamy profil CD na żądany wymiar pomniejszony o 1 cm, aby po umocowaniu go w profilu przyściennym zachowany był pewien luz. Po docięciu profila CD wsuwamy go w profil przyścienny i ruchem obrotowym osadzamy wieszak w profilu. 34 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

37 7 8 9 Rozstaw pomiędzy profilami warstwy dolnej wynosi 40 cm. Pamiętajmy, aby profile warstwy dolnej równoległe do ściany były od niej oddalone na maks. odległość 20 cm. Odległość środka drugiego profila od ściany wynosi 40 cm. Po zamocowaniu profili poziomujemy ruszt za pomocą poziomnicy. Wysokość podwieszenia regulujemy za pomocą sprężynki wieszaka. Do wykonania powierzchni sufitu stosujemy płyty gipsowe SYNIA TM (poproś w punkcie sprzedaży o broszurkę dot. płyt gipsowych SYNIA TM ) o grubości 12,5 mm. Pierwszą płytę gipsową przycinamy na długość np. 80 cm (lub wielokrotność 40 cm) i przygotowujemy do montażu na ruszcie sufitowym Przy rozstawie 40 cm pomiędzy profilami płytę przykręcamy krawędzią wzdłużną, pokrytą kartonem, w kierunku prostopadłym do rusztu. Przy montażu płyty do rusztu sufitowego należy pamiętać o pozostawieniu szczeliny ok. 5 mm pomiędzy krawędziami płyty i ścianą. Rozstawy pomiędzy blachowkrętami wynoszą 20 cm. Wszystkie krótsze krawędzie płyty o dł. 120 cm z logotypem SIGNA TM powinny łączyć się na profilu CD. Płytę przykręcamy tylko do profili CD. Płyty mocujemy z wzajemnym przesunięciem styków poprzecznych o min. 40 cm. Po przykręceniu wszystkich płyt do rusztu sufitowego możemy przystąpić do wykonywania spoin pomiędzy płytami (więcej w ulotce o spoinowaniu płyt gipsowych). Po zaspoinowaniu połączeń pomiędzy płytami gipsowymi powierzchnia sufitu jest przygotowana do ostatecznego wykończenia: malowania, tapetowania, nakładania tynków dekoracyjnych, itp. Gwarantujemy uzyskanie wysokiej jakości wykończenia przy zastosowaniu elementów systemu NIDA. Zużycie materiałów na 1 m 2 sufitu podwieszanego na ruszcie krzyżowym dwupoziomowym: Materiał Ilość J.m. Cena u Twojego Dystrybutora Płyta gipsowa SYNIA TM 1 m 2 Profil główny NIDA CD 3,8 m Profil przyścienny NIDA UD 0,6 m Wieszak mocowany obrotowo NIDA WO 2,2 szt. Pręt mocujący NIDA 2,2 szt. Łącznik krzyżowy NIDA LK 2,1 szt. Łącznik wzdłużny NIDA LW 0,5 szt. Blachowkręty NIDA 3,5 x 25 mm 19 szt. Kołki rozporowe szybkiego montażu NIDA 0,6 szt. Kołek rozporowy metalowy NIDA 2,2 szt. Taśma zbrojąca NIDA 1,2 m Gips szpachlowy NIDA Start* 0,2 kg Gips szpachlowy NIDA Finisz 0,1 kg Normy zużycia nie uwzględniają strat materiałowych. * zużycie gipsów szpachlowych przy zastosowaniu płyt SYNIA TM SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 35

38 PRAKTYCZNE PORADY WYKONAWCZE Płyta gipsowa mocowana na kleju gipsowym Przed przyklejaniem płyt gipsowych do ściany, powierzchnię ściany należy oczyścić z pyłu oraz luźnych resztek materiałów. Aby ujednolicić chłonność podłoża oraz je wzmocnić musimy całą powierzchnię ściany zagruntować. Dalsze prace związane z klejeniem płyt musimy odłożyć do momentu wyschnięcia gruntu na ścianie. Przygotowujemy płyty przycinając je na wysokość ściany pomniejszoną o ok. 1,5 cm w celu zostawienia szczelin pomiędzy stropem a podłogą. Do klejenia płyt na kleju gipsowym można stosować płyty NIDA Zwykła o grubości 9,5 lub 12,5 mm. Przed przyklejeniem płyt odmierzamy i wycinamy w płycie wszystkie otwory pod gniazdka elektryczne za pomocą wyrzynarki mechanicznej lub piłki ręcznej Zaprawę klejową należy przygotować zgodnie z informacją podaną na opakowaniu kleju NIDA Ansetzgips 60 Plus. Przygotowujemy klej gipsowy za pomocą wiertarki i mieszadła pamiętając o mieszaniu kleju na wolnych obrotach, aby nie napowietrzyć mieszanki. Rozstaw pomiędzy rzędami placków wynosi 60 cm dla płyty 12,5 mm oraz 40 cm dla płyty 9,5 mm. Placek gipsowy powinien mieć średnicę ok cm, a odległości pomiędzy plackami w rzędzie ok. 30 cm. 36 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

39 7 8 9 Po nałożeniu placków przyklejamy płytę do ściany pamiętając o podkładkach dystansowych od podłoża (można posłużyć się kawałkami płyt gipsowych). Do pionowania płyt posługujemy się długą poziomnicą, przykładając ją do powierzchni płyt gipsowych. Pionowanie płyt od momentu ich przyklejenia na ścianie powinno być wykonane w czasie ok. 25 min. Po tym okresie następuje początek czasu wiązania kleju gipsowego i dalsza ingerencja w strukturę placka może spowodować jego odspoinowanie się od podłoża. Po wyschnięciu kleju gipsowego kontrolujemy ułożenie płyt na ścianie za pomocą poziomnicy We wnękach okiennych nakładamy klej gipsowy na całą powierzchnię dociętych pasków płyty za pomocą szpachelki lub pacy zębatej i przyklejamy je. Po przyklejeniu wszystkich płyt przystępujemy do wykonywania spoin pomiędzy płytami wykorzystując do tego celu gips szpachlowy NIDA Start, NIDA Finisz i taśmę zbrojącą. Gwarantujemy uzyskanie wysokiej jakości wykończenia przy zastosowaniu elementów systemu NIDA. Zużycie materiałów na wykonanie 1 m 2 suchego tynku na kleju gipsowym: Materiał Ilość J.m. Cena u Twojego Dystrybutora Płyta gipsowa NIDA 1 m 2 Klej gipsowy NIDA Ansetzgips 60 Plus 4-7 kg Gips szpachlowy NIDA Start 0,3 kg Gips szpachlowy NIDA Finisz 0,1 kg Taśma zbrojąca NIDA 1,2 m Normy zużycia nie uwzględniają strat materiałowych. SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 37

40 PRAKTYCZNE PORADY WYKONAWCZE Ścianka działowa z płyt gipsowych W pierwszej kolejności trasujemy położenie ścianki działowej za pomocą poziomnicy i miary. Po zwymiarowaniu ścian przycinamy profile pionowe C i profile poziome U na wymaganą długość. Do wszystkich profili obwodowych C i U przyklejamy na spodniej stronie taśmę izolacji akustycznej Przez profile pionowe i poziome przewiercamy otwory pod kołki szybkiego montażu w rozstawie co 80 cm. Profile mocujemy do ścian, podłogi i stropu przy pomocy kołków szybkiego montażu. Na podłodze zaznaczamy rozstaw profili pionowych C co 60 cm. Profile pionowe C wsuwamy w profile poziome U. Pamiętajmy, że długość profili C jest o 1 cm krótsza niż wysokość sciany. 38 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

41 7 8 9 Krótsze krawędzie płyt, które będą tworzyły spoinę poziomą, fazujemy za pomoca noża pod kątem 45 o. Tak przygotowaną płytę przykładamy do rusztu ścianki działowej pamiętając o podłożeniu na dole kawałków płyty w celu zachowania dylatacji. U góry pozostawiamy szczelinę podobnej wysokości. Płyty przykręcamy za pomocą blachowkrętów tylko do profili pionowych C pamiętając o przesunięciu połączeń poziomych płyt w sąsiednich rzędach o min. 30 cm W celu zwiększenia izolacyjności akustycznej przestrzeń w ściance wypełniamy materiałem izolacyjnym. Płyty mocujemy w taki sposób, aby połączenia pionowe płyt z jednej i z drugiej strony ścianki były przesunięte względem siebie o 60 cm. Następnie spoinujemy wszystkie połączenia między płytami. Tak wykonana ścianka działowa jest przygotowana do prac wykończeniowych, takich jak malowanie, tapetowanie. Gwarantujemy uzyskanie wysokiej jakości wykończenia przy zastosowaniu elementów systemu NIDA. Zużycie materiałów na 1 m 2 ścianki działowej: Materiał Ilość J.m. Cena u Twojego Dystrybutora Płyta gipsowa NIDA 2 m 2 Profil NIDA U 0,8 m Profil NIDA C 1,8 m Materiał izolacyjny (jeżeli potrzebny) 1 m 2 Taśma izolacji akustycznej NIDA 1,3 m Kołki rozporowe szybkiego montażu NIDA 1,5 szt. Blachowkręty NIDA 3,5 x 25 mm 30 szt. Taśma zbrojąca NIDA 2,4 m Gips szpachlowy NIDA Start 0,6 kg Gips szpachlowy NIDA Finisz 0,2 kg Normy zużycia nie uwzględniają strat materiałowych. SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 39

42 PRAKTYCZNE PORADY WYKONAWCZE Zabudowa poddasza z płyt gipsowych i wieszaków WP Prace rozpoczynamy od wytrasowania na krokwiach punktów mocowań wieszaków w rozstawie co 40 cm. W wytrasowanych miejscach za pomocą wkrętów do drewna przykręcamy wieszaki do podaszy. W przykręcone wieszaki do poddaszy wciskamy profile CD na dole i na górze krokwi Po zamontowaniu skrajnych profili na skosie dachowym za pomocą poziomnicy ustawiamy płaszczyzny poddasza i dokręcamy wkręty mocujące wieszak. Po zamontowaniu wszystkich profili CD na wieszakach ponownie sprawdzamy płaszczyzny skosu dachowego. Przy obróbce okna dachowego na końce profili CD wciskamy profil UD. 40 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

43 7 8 9 Następnym krokiem jest ułożenie materiału izolacyjnego pomiędzy krokwiami. Na profilach CD przyklejamy kawałki dwustronnej taśmy klejącej potrzebnej do zamocowania paroizolacji. Do tak przygotowanej konstrukcji przyklejamy folię paroizolacyjną, a styki folii sklejamy taśmą samoprzylepną Po docięciu płyt SYNIA TM na odpowiedni wymiar przykręcamy je do konstrukcji rusztu. Wszystkie krawędzie z logotypem SYNIA TM muszą znajdować się na profilu. Płyty montujemy z wzajemnym przesunięciem styków poprzecznych o min. 40 cm. Po przykręceniu wszystkich płyt do rusztu sufitowego możemy przystąpić do wykonywania spoin pomiędzy płytami (więcej w ulotce o spoinowaniu płyt gipsowych). Po zaspoinowaniu połączeń pomiędzy płytami gipsowymi powierzchnia sufitu jest przygotowana do ostatecznego wykończenia: malowania, tapetowania, nakładania tynków dekoracyjnych, itp. Gwarantujemy uzyskanie wysokiej jakości wykończenia przy zastosowaniu elementów systemu NIDA. Zużycie materiałów na 1m 2 zabudowy poddasza: Materiał Ilość j.m. Cena u Twojego Dystrybutora Płyta gipsowa SYNIA TM 1 m 2 Profil główny NIDA CD 2,6 m Wieszak do poddaszy NIDA WP 3,0 szt. Łącznik wzdłużny NIDA LW 0,2 szt. Blachowkręty NIDA 3,5 x 25 mm 19 szt. Wkręty do drewna NIDA 3,5 x 25 mm 6 szt. Gips szpachlowy NIDA Start* 0,2 kg Gips szpachlowy NIDA Finisz 0,1 kg Taśma zbrojąca NIDA 1,2 m Materiał izolacyjny 1 m 2 Paroizolacja 1,03 m 2 Normy zużycia nie uwzględniają strat materiałowych. * zużycie gipsów szpachlowych przy zastosowaniu płyt SYNIA TM SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 41

44 PRAKTYCZNE PORADY WYKONAWCZE Spoinowanie krawędzi płyt gipsowych z taśmą i bez taśmy Przed nałożeniem gipsu szpachlowego krawędź ciętą sfazowaną pod kątem 45 o (chyba, że do wykonania powierzchni sufitu użyto płyty SYNIA TM wówczas dodatkowe fazowanie nie jest potrzebne) oczyszczamy z kurzu i zwilżamy wodą lub gruntujemy. Rozrabiamy gips szpachlowy NIDA Start zgodnie z proporcjami podanymi na opakowaniu. Przygotowany gips szpachlowy nakładamy na spoinę pamiętając o wciskaniu go w szczelinę pomiędzy płytami W pierwszą warstwę gipsu NIDA Start wtapiamy taśmę zbrojącą. Po wtopieniu taśmy zbrojącej nakładamy drugą warstwę gipsu szpachlowego NIDA Start. Te same czynności wykonujemy przy spoinowaniu krawędzi poziomych. 42 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM

45 7 8 9 Kolejnym etapem jest przygotowanie gipsu szpachlowego NIDA Finisz. Następnie na spoinę nakładamy ostateczną warstwę gipsu NIDA Finisz za pomocą pacy. Wyschniętą spoinę wygładzamy zacieraczką z papierem siateczkowym Do spoinowania połączeń pomiędzy płytami gipsowymi można stosowac również gips szpachlowy NIDA Planfix Fresh. Gips ten nie wymaga użycia taśmy zbrojącej. Po zaspoinowaniu wszystkich połączeń powierzchnia płyt jest przygotowana do ostatecznego wykończenia; jak malowanie, tapetowanie, nakładanie tynków japońskich. Gwarantujemy uzyskanie wysokiej jakości wykończenia przy zastosowaniu elementów systemu NIDA. Zużycie gipsów szpachlowych na 1 m 2 spoinowanej płyty gipsowej: Materiał Ilość J.m. Cena u Twojego Dystrybutora Gips szpachlowy NIDA Start* 0,3 kg Gips szpachlowy NIDA Finisz 0,1 kg Taśma zbrojąca NIDA 1,2 m Gips szpachlowy NIDA Planfix Fresh** 0,25 kg Normy zużycia nie uwzględniają strat materiałowych. * zużycie przy zastosowaniu płyt SYNIA TM ** przy zastosowaniu gipsu NIDA Planfix Fresh nie ma konieczności stosowania taśmy zbrojącej SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM 43

46 PRAKTYCZNE PORADY WYKONAWCZE Montaż gzymsów gipsowych Montaż gzymsów rozpoczynamy od wytrasowania linii poziomej po obwodzie pomieszczenia, wzdłuż której będą mocowane gzymsy. W zależności od rodzaju montowanego gzymsu, odległość trasowanej linii od stropu wynosi odpowiednio 64 mm (typ 90) lub 82 mm (typ 120). Wzdłuż wytrasowanej linii wbijamy gwoździe podtrzymujące montowany gzyms w odległości ok. 150 cm. Używając szablonu dołączonego do opakowania należy odrysować linię cięcia potrzebną do połączenia gzymsów w narożach ścian Za pomocą piłki ścinamy gzyms wzdłuż szablonu. Rozrabiamy klej gipsowy NIDA Anzetzgips 60 PLUS, który posłuży nam do przyklejania gzymsów. Rozrobiony klej gipsowy nakładamy na spodnie krawędzie gzymsu. 44 SUCHA ZABUDOWA NIDA W BUDOWNICTWIE JEDNORODZINNYM
