WENTYLATORY WYCIĄGOWE DO PRACY W ATMOSFERACH WYBUCHOWYCH ATEX I INNYCH ZASTOSOWAŃ ZASTOSOWANIA: ATEX 94/9/CE ATMOSFERY WYBUCHOWE ATEX

Transkrypt

1 ZASTOSOWANIA: ATMOSFERY WYBUCHOWE ATEX BUDOWNICTWO STOCZNIOWE OFFSHORE PRZEMYSŁ CHEMICZNY WENTYLATORY WYCIĄGOWE DO PRACY W ATMOSFERACH WYBUCHOWYCH ATEX I INNYCH ZASTOSOWAŃ PRZEMYSŁ GÓRNICZY I BUDOWNICTWO ELEKTROWNIE I FARMY WIATROWE ATEX 94/9/CE JAKOŚĆ WYKOŃCZENIA C3H, C4H, C5M

2 NASZE ZAANGAŻOWANIE W OCHRONĘ ŚRODOWISKA NATURALNEGO Sodeca rozpoczęła etap badań i opracowywania nowych tendencji w zakresie rozwoju systemów wentylacyjnych sprzyjających oszczędzaniu energii i ochronie środowiska, tak ważnej dla współczesnego społeczeństwa. Firma SODECA została założona w 1983 roku. Koncentruje swoją działalność na produkcji wentylatorów przemysłowych, systemów wentylacyjnych i wyciągowych do usuwania dymu w przypadku pożaru. Dzięki wysokiej jakości oraz stosowanym metodom badań i rozwoju, wentylatory i systemy wyciągowe SODECA są obecne we wszystkich europejskich krajach i w wielu innych częściach świata. Procedury jakościowe firmy są certyfikowane przez Bureau Veritas zgodnie z normą ISO 9001:2008, co czyni firmę SODECA jednym z najlepszych i najbardziej renomowanych producentów wentylatorów w Europie. Niewątpliwie do osiągnięcia założonych przez firmę celów w najistotniejszy sposób przyczynia się czynnik ludzki. Doświadczeni specjaliści, którzy są do Państwa dyspozycji, oferują nie tylko urządzenia wentylacyjne, ale także zaawansowane rozwiązania wentylacji, dostosowane do indywidualnych potrzeb naszych klientów. Serdecznie zapraszamy do odwiedzenia naszego zakładu w Sant Quirze de Besora, gdzie na powierzchni ponad m 2 będą mogli Państwo zobaczyć, jak wygląda proces produkcji wentylatorów z zachowaniem najwyższych wymogów jakości zgodnie z normami ISO i AMCA. Niniejszy katalog jest jedynie niewielką częścią naszych możliwości. Zachęcamy do kontaktu z nami - oddajemy do Państwa dyspozycji całe nasze doświadczenie oraz szeroką kadrę specjalistów. Celem poprawy wydajności energetycznej wentylatorów i systemów wentylacyjnych, dział inżynierii Sodeca zrównoważył zużycie energii z maksymalną wydajnością wentylatorów w typowych strefach pracy, w związku z czym konieczna była zmiana struktury krzywych charakterystycznych wentylatorów i ich przedstawienie w niniejszym i kolejnych katalogach firmy Sodeca. Główny zakład SODECA S.A. mieści się w Sant Quirze de Besora, natomiast zakład produkcyjny znajduje się w Santiago de Chile.

3 ATMOSFERY WYBUCHOWE ATEX Wszystkie wentylatory SODECA przeznaczone do pracy w atmosferach wybuchowych spełniają wymagania europejskiej dyrektywy ATEX 94/9/WE oraz zostały zaprojektowane zgodnie z normą EN Projektowanie wentylatorów stosowanych w przestrzeniach zagrożonych wybuchem. Dzięki temu możemy zagwarantować jakość naszych produktów i maksymalne bezpieczeństwo osób i urządzeń. ZASTOSOWANIA PRZEMYSŁ STOCZNIOWY & OFF-SHORE Konstrukcja wentylatorów: Zgodnie z normą EN oraz w celu uniknięcia zapłonu wskutek pocierania lub zderzania się części ruchomej ze statyczną, są one wykonane z materiałów kombinowanych, celem uniknięcia możliwości powstawania iskier. Wentylatory promieniowe: - Celem uniknięcia powstawania iskier generowanych przez turbinę:. Otwór wlotowy z miedzi. Tuleje zabezpieczające połączenia śrubowe/nitowe. Zachowanie odległości między częściami składowymi wentylatorów Wentylatory osiowe: - Celem uniknięcia powstawania iskier generowanych przez wirnik:. Miedziana lub aluminiowa taśma wyściełająca wnętrze obudowy. Zachowanie odległości między częściami składowymi wentylatorów Zgodnie z obowiązującymi normami, wszystkie części składowe wentylatorów, które nie są ze sobą zespawane, tylko mechanicznie zamocowane z wykorzystaniem innych systemów, lub też stanowią odrębne elementy pokryte farbą mogącą stanowić izolację przewodności, są połączone przewodem uziemiającym, celem uniknięcia powstania różnicy potencjałów między niespawanymi lub malowanymi elementami. Wentylatory SODECA przeznaczone dla przemysłu stoczniowego i off-shore, ze względu na swoją jakość i niezawodne działanie, cieszą się dużym uznaniem wśród większości przedsiębiorstw budownictwa okrętowego i służb obrony cywilnej na świecie. Wentylatory wyciągowe wykonywane na specjalne zamówienie klienta mogą spełniać różne wymogi jednostek klasyfikacyjnych i certyfikacyjnych. Stosowane w wentylatorach silniki morskie są certyfikowane przez większość międzynarodowych jednostek klasyfikacji morskiej. Sodeca od początku swojego istnienia specjalizuje się w projektowaniu i produkcji wentylatorów i akcesoriów do zastosowań przemysłowych. Połączenie zdobytego przez dziesiątki lat doświadczenia w pracy z wentylatorami z wiedzą technologiczną inżynierów z różnych działów przedsiębiorstwa pozwoliło firmie Sodeca uplasować się w światowej czołówce producentów urządzeń z zakresu wentylacji przemysłowej. ABS: BV: CCS: CR: DNV: GL: KR: LR: NK: RINA: RS: América Bureau of shipping Bureau Veritas China Classification Societies China Corporation Register of Shiping Det Norske Veritas Germanischer Lloyd Korean Register of shipping Lloyd s Register of Shipping Nippon Kaiji Kyokai Registro Italiano Navale Russian Maritime Register of Shipping Zastosowania przemysłowe wymagają dużej zdolności dostosowania się do specyficznych wymogów każdego projektu oraz elastycznego systemu produkcji, pozwalającego na zaspokojenie rzeczywistych potrzeb każdego klienta. Celem sprostania tym celom, Sodeca posiada w swojej ofercie linię produktów standardowych oraz linię produktów specjalnych, umożliwiających tworzenie wentylatorów dostosowanych do specyficznych wymagań naszych klientów. Dla różnych projektów możemy stosować silniki spełniające najbardziej rygorystyczne normy na rynku: NEMA super premium efficiency NEMA premium efficiency NEMA high efficiency U.L. motors C.S.A. motors

4 WENTYLATORY WYCIĄGOWE DO PRACY W ATMOSFERACH WYBUCHOWYCH ATEX HCDF/ATEX HDF/ATEX HC/ATEX HCH/ATEX Osiowe wentylatory wyciągowe w ramie kwadratowej, z certyfikatem ATEX EEx d Osiowe wentylatory wyciągowe w ramie okrągłej, z certyfikatem ATEX EEx d Osiowe wentylatory wyciągowe ścienne o solidnej konstrukcji, z certyfikatem ATEX Osiowe wentylatory wyciągowe ścienne, z certyfikatem ATEX i możliwością oznakowania EEx e, EEX d, DIP55 i DIP HCT/ATEX HTM/ATEX HPX/ATEX CPV/ATEX Osiowe wentylatory wyciągowe rurowe o solidnej konstrukcji, z certyfikatem ATEX Przenośne wentylatory wyciągowe rurowe, z certyfikatem ATEX Wentylatory wyciągowe osiowe rurowe, z zewnętrznym silnikiem i z certyfikatem ATEX Promieniowe wentylatory wyciągowe antykorozyjne z tworzywa sztucznego, z certyfikatem ATEX CMA/ATEX CMP/ATEX CMP/AL CJMP/AL CMR/ATEX Promieniowe wentylatory wyciągowe średniociśnieniowe z odlewanego aluminium, z certyfikatem ATEX Promieniowe wentylatory wyciągowe średniociśnieniowe z wirnikiem wielołopatkowym, z certyfikatem ATEX Promieniowe wentylatory wyciągowe średniociśnieniowe o solidnej konstrukcji, z wirnikiem z łopatkami wygiętymi do tyłu, z certyfikatem ATEX Wentylatory aluminiowe certyfikowane do pracy w kotłowniach na gaz ziemny CAS/ATEX CA/ATEX HT/ATEX CHT/ATEX CVT/ATEX Promieniowe wentylatory wyciągowe wysokociśnieniowe jednostronnie ssące, z certyfikatem ATEX Promieniowe wentylatory wyciągowe wysokociśnieniowe jednostronnie ssące, z odlewanego aluminium, z certyfikatem ATEX Osiowe wentylatory wyciągowe dachowe, z certyfikatem ATEX i możliwością oznakowania EEx e, EEX d, DIP55 i DIP65 58 Promieniowe wentylatory wyciągowe dachowe z poziomym lub pionowym wylotem powietrza, z certyfikatem ATEX 61 4

5 WENTYLATORY WYCIĄGOWE DO: STOSOWANIA PRZEMYŚLE STOCZNIOWYM I OFF-SHORE PRZEMYSŁ CHEMICZNY PRZEMYSŁ GÓRNICZY I BUDOWNICTWO ELEKTROWNIE HCT/MAR HFT/MAR NOWOŚĆ HTP NOWOŚĆ HBA NOWOŚĆ CMP/MAR Wentylatory osiowe rurowe rozgałęzieniowe, z silnikiem poza strumieniem przepływającego powietrza Promieniowe wentylatory wyciągowe średniociśnieniowe z wirnikiem wielołopatkowym do zastosowań morskich Osiowe wentylatory wyciągowe rurowe do zastosowań morskich i okrętowych 65 Osiowe wentylatory wyciągowe rurowe wysokociśnieniowe CMPI CMRG CPV HTMH Promieniowe wentylatory wyciągowe średniociśnieniowe wyposażone w wirnik wielołopatkowy ze stali nierdzewnej AISI-304 lub 316 Promieniowe wentylatory wyciągowe średniociśnieniowe jednostronnie ssące, ocynkowane ogniowo, przeznaczone do pracy w agresywnym środowisku chemicznym lub morskim. Promieniowe wentylatory antykorozyjne jednostronnie ssące wyprodukowane z polipropylenu Wielofunkcyjne wentylatory wyciągowe dachowe 106 HTTAL????? NOWOŚĆ HTSOLAR NOWOŚĆ Dachowe wentylatory wyciągowe zasilane energią słoneczną, bez instalacji elektrycznej, bez zużycia energii SYSTEMY NADCIŚNIENIOWE Wentylatory wyciągowe dachowe o przepływie mieszanym, z regulowaną podstawą WENTYLATORY WYCIĄGOWE DLA ELEKTROWNI WIATROWYCH CMR/EOL HFT/EOL HC/EOL

6 WENTYLATORY OSIOWE I WENTYLATORY WYCIĄGOWE DACHOWE WENTYLATORY PROMIENIOWE I WENTYLATORY WYCIĄGOWE KANAŁOWE WENTYLATORY ODDYMIAJĄCE WENTYLATORY WYCIĄGOWE DO PRACY W ATMOSFERACH WYBUCHOWYCH ATEX I INNYCH ZASTOSOWAŃ NOWE SERIE - NOWE PRODUKTY NOWE KATALOGI NOWE MOŻLIWOŚCI HANDLOWE WENTYLATORY PROMIENIOWE NISKOCIŚNIENIOWE ODZYSKIWACZE CIEPŁA I JEDNOSTKI FILTRACYJNE KURTYNY POWIETRZNE DO ZASTOSOWAŃ W SEKTORZE HANDLOWYM I PRZEMYSŁOWYM SYSTEMY WENTYLACJI MIESZKAŃ Poproś o informację Crta. de Berga, km 0.7 E St. Quirze de Besora BARCELONA (Spain) Tel Fax comercial@sodeca.com Export sales: ventilation@sodeca.com

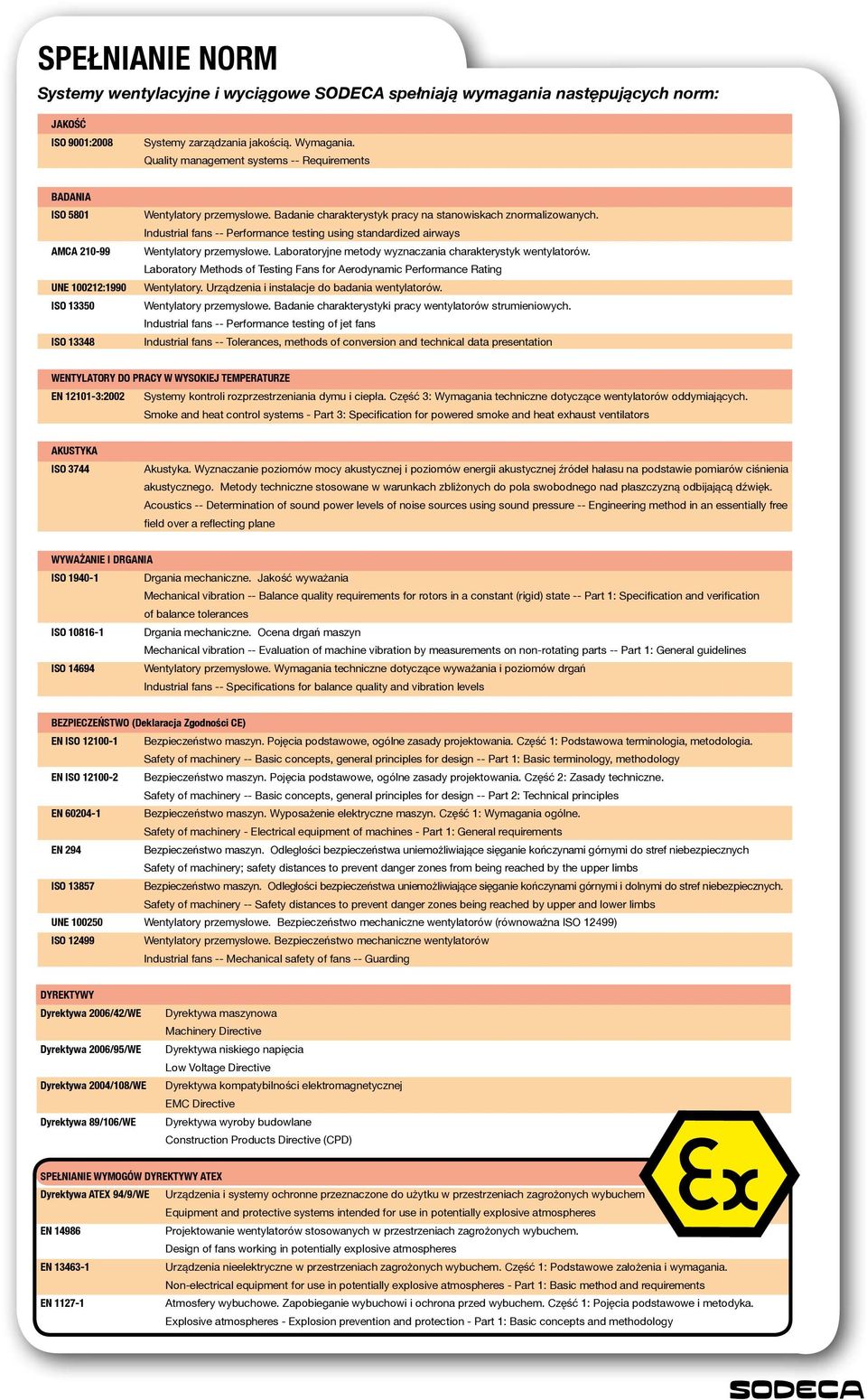

7 SPEŁNIANIE NORM Systemy wentylacyjne i wyciągowe SODECA spełniają wymagania następujących norm: JAKOŚĆ ISO 9001:2008 Systemy zarządzania jakością. Wymagania. Quality management systems -- Requirements BADANIA ISO 5801 AMCA UNE :1990 ISO ISO Wentylatory przemysłowe. Badanie charakterystyk pracy na stanowiskach znormalizowanych. Industrial fans -- Performance testing using standardized airways Wentylatory przemysłowe. Laboratoryjne metody wyznaczania charakterystyk wentylatorów. Laboratory Methods of Testing Fans for Aerodynamic Performance Rating Wentylatory. Urządzenia i instalacje do badania wentylatorów. Wentylatory przemysłowe. Badanie charakterystyki pracy wentylatorów strumieniowych. Industrial fans -- Performance testing of jet fans Industrial fans -- Tolerances, methods of conversion and technical data presentation WENTYLATORY DO PRACY W WYSOKIEJ TEMPERATURZE EN :2002 Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 3: Wymagania techniczne dotyczące wentylatorów oddymiających. Smoke and heat control systems - Part 3: Specification for powered smoke and heat exhaust ventilators AKUSTYKA ISO 3744 Akustyka. Wyznaczanie poziomów mocy akustycznej i poziomów energii akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego. Metody techniczne stosowane w warunkach zbliżonych do pola swobodnego nad płaszczyzną odbijającą dźwięk. Acoustics -- Determination of sound power levels of noise sources using sound pressure -- Engineering method in an essentially free field over a reflecting plane WYWAŻANIE I DRGANIA ISO Drgania mechaniczne. Jakość wyważania Mechanical vibration -- Balance quality requirements for rotors in a constant (rigid) state -- Part 1: Specification and verification of balance tolerances ISO Drgania mechaniczne. Ocena drgań maszyn Mechanical vibration -- Evaluation of machine vibration by measurements on non-rotating parts -- Part 1: General guidelines ISO Wentylatory przemysłowe. Wymagania techniczne dotyczące wyważania i poziomów drgań Industrial fans -- Specifications for balance quality and vibration levels BEZPIECZEŃSTWO (Deklaracja Zgodności CE) EN ISO Bezpieczeństwo maszyn. Pojęcia podstawowe, ogólne zasady projektowania. Część 1: Podstawowa terminologia, metodologia. Safety of machinery -- Basic concepts, general principles for design -- Part 1: Basic terminology, methodology EN ISO Bezpieczeństwo maszyn. Pojęcia podstawowe, ogólne zasady projektowania. Część 2: Zasady techniczne. Safety of machinery -- Basic concepts, general principles for design -- Part 2: Technical principles EN Bezpieczeństwo maszyn. Wyposażenie elektryczne maszyn. Część 1: Wymagania ogólne. Safety of machinery - Electrical equipment of machines - Part 1: General requirements EN 294 Bezpieczeństwo maszyn. Odległości bezpieczeństwa uniemożliwiające sięganie kończynami górnymi do stref niebezpiecznych Safety of machinery; safety distances to prevent danger zones from being reached by the upper limbs ISO Bezpieczeństwo maszyn. Odległości bezpieczeństwa uniemożliwiające sięganie kończynami górnymi i dolnymi do stref niebezpiecznych. Safety of machinery -- Safety distances to prevent danger zones being reached by upper and lower limbs UNE Wentylatory przemysłowe. Bezpieczeństwo mechaniczne wentylatorów (równoważna ISO 12499) ISO Wentylatory przemysłowe. Bezpieczeństwo mechaniczne wentylatorów Industrial fans -- Mechanical safety of fans -- Guarding DYREKTYWY Dyrektywa 2006/42/WE Dyrektywa 2006/95/WE Dyrektywa 2004/108/WE Dyrektywa 89/106/WE Dyrektywa maszynowa Machinery Directive Dyrektywa niskiego napięcia Low Voltage Directive Dyrektywa kompatybilności elektromagnetycznej EMC Directive Dyrektywa wyroby budowlane Construction Products Directive (CPD) SPEŁNIANIE WYMOGÓW DYREKTYWY ATEX Dyrektywa ATEX 94/9/WE Urządzenia i systemy ochronne przeznaczone do użytku w przestrzeniach zagrożonych wybuchem Equipment and protective systems intended for use in potentially explosive atmospheres EN Projektowanie wentylatorów stosowanych w przestrzeniach zagrożonych wybuchem. Design of fans working in potentially explosive atmospheres EN Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem. Część 1: Podstawowe założenia i wymagania. Non-electrical equipment for use in potentially explosive atmospheres - Part 1: Basic method and requirements EN Atmosfery wybuchowe. Zapobieganie wybuchowi i ochrona przed wybuchem. Część 1: Pojęcia podstawowe i metodyka. Explosive atmospheres - Explosion prevention and protection - Part 1: Basic concepts and methodology

8 Nasz departament projektów, badań i rozwoju intensywnie pracuje nad nieustannym polepszaniem jakości i wydajności naszych produktów. PROJEKTOWANIE, BADANIA I ROZWÓJ Nasze nowoczesne laboratorium badawcze o powierzchni ponad 450 m 2 stanowi centrum rozwoju wszystkich naszych produktów. Wiarygodność wyników aerodynamicznych badań laboratoryjnych tych nowoczesnych urządzeń badawczych oznacza ścisłą kontrolę zarówno produktu końcowego, jak i procesów produkcyjnych. Ponadto rozpoczęliśmy nowy etap badań i opracowywania nowych tendencji w zakresie wentylacji, sprzyjających ochronie środowiska naturalnego i oszczędzaniu energii. 8

9 9

10 Wentylatory wyciągowe do pracy w ATMOSFERACH WYBUCHOWYCH ATEX Przestrzeń ATEX oznacza przestrzeń, w której występuje mieszanina powietrza i gazu palnego, pary cieczy palnej, mgły cieczy palnej lub pyłu palnego, która w razie zapłonu, powoduje jednoczesne zapalenie się wszystkich tych elementów. Wrażliwość na zapłon gazów: LIE Dolna granica wybuchowości» % obj. LSE Górna granica wybuchowości» % obj. EMI Minimalna energia zapłonu» 10-6 μj Flash Point Minimalna temperatura cieczy, w której wytwarzane są gazy palne Temperatura Temperatura zapłonu gazu zapłonu T1, T2, T3, T4, T5 i T6 Wrażliwość na zapłon substancji stałych: LIE lub CME Minimalne stężenie wybuchowe» g/m 3 CLO Graniczne stężenie tlenu» % obj. EMI Minimalna energia zapłonu» 10-3 μj TMI Minimalna temperatura zapłonu w ºC: W obłoku TMI n (obłok pyłu w kontakcie z gorącą powierzchnią). W warstwie TMI c zapłon warstwy o grubości 5 mm. (granica T - niższa z: 2/3 TMI n lub TMI c -75ºC) Wykaz definicji stref Atmosfery wybuchowe II 3 G. EEx na II 3 D. IP55 (pył nieprzewodzący) II 2 D. IP65 (pył przewodzący) Strefa 2 (gaz) Strefa 22 (pył) Bardzo mało prawdopodobne w warunkach normalnej pracy Strefa 1 (gaz) Strefa 21 (pył) Prawdopodobne w warunkach normalnej pracy II 2 G. EEx d II 2 G. EEx de II 2 G. EEx p II 2 G. EEx e II 2 D. IP65 Strefa 0 (gaz) Strefa 20 (pył) Nie można stosować silników elektrycznych Definicja stref: Gazy i pary / pyły: Strefa 0 / Strefa 20: Występuje ciągle, w długich okresach czasu lub często. Nie można stosować silników elektrycznych. Strefa 1 / Strefa 21: Prawdopodobne występowanie w warunkach normalnej pracy Strefa 2 / Strefa 22: Wytworzenie się strefy ATEX jest bardzo mało prawdopodobne w warunkach normalnej pracy Grupy i kategorie urządzeń: GRUPA I: urządzenia do użytkowania w podziemnych i powierzchniowych zakładach górniczych, w których występuje zagrożenie metanowe lub zagrożenie wybuchem pyłu węglowego. Kategoria M1: powinny pozostawać operatywne Kategoria M2: powinna istnieć możliwość odłączenia zasilania GRUPA II: Inne strefy zagrożone Kategoria 1: bardzo wysoki poziom zabezpieczenia. Strefa, w której występuje duże prawdopodobieństwo zagrożenia. Kategoria 2: wysoki poziom zabezpieczenia. Strefa, w której występuje prawdopodobieństwo zagrożenia. Kategoria 3: normalny poziom zabezpieczenia. Strefa, w której występuje niskie prawdopodobieństwo zagrożenia. 10

11 Dobór kategorii w zależności od strefy: STREFA KATEGORIA 0 lub lub 21 1 lub 2 2 lub 22 1, 2 lub 3* *Kategoria 3D nie może być stosowana z pyłem przewodzącym Dobór strefy w zależności od kategorii: KATEGORIA STREFA 1 Wszystkie 2 1, 21, 2 lub 22 3* 2 lub 22 *Kategoria 3D nie może być stosowana z pyłem przewodzącym Grupa wybuchowości i klasa temperaturowa Grupa wybuchowości II A Klasa temperaturowa T1 T2 T3 T4 T5 T6 Aceton Etan Octan etylu Chlorek etylu Amoniak Benzen Kwas octowy Tlenek węgla Metan Metanol Chlorometan Propan Gaz miejski Toluen Octan i-amylowy Butan Alkohol n-butylowy Cykloheksan 1,2-Dichloroetan Bezwodnik octowy Benzyna Paliwa Otto Paliwo lotnicze Oleje napędowe Heksan Aldehyd octowy II B Etanol Etylen Tlenek etylenu Siarkowodór Eter etylowy II C Wodór Acetylen Dwusiarczek węgla Klasa temperaturowa i temperatura zapłonu: Klasa temperaturowa Temperatura zapłonu T1 <450 T2 300 do 450 T3 200 do 450 T4 135 do 200 T5 100 do 135 T6 85 do 100 Wartości wybuchowości palnych substancji stałych Produkt Kmax Pmax EMI CLO TMIn TIMc Mąka kukurydziana Mąka ryżowa > Mąka pszenna >300 11% Mąka słodowa >10 11% Skrobia kukurydziana >100 9% Skrobia ryżowa > Skrobia ziemniaczana > Znakowanie (EN) wg. ATEX Znakowanie WENTYLATORÓW i SILNIKÓW zgodnie z dyrektywą ATEX 0081 II 2 G/D Znak CE Oznaczenie jednostki certyfikującej (np. LCIE) Znak CE dla Podział produktów na grupy Ex urządzeń elektrycznych Kategoria urządzenia (2 lub 3) Gaz lub pył Dodatkowe oznakowanie standardowe silników EEx d II C T4 Urządzenie z zabezpieczeniem przeciwwybuchowym Grupy wg. gazu (Wymagane jedynie dla ognioszczelnych) Grupy (wszystkie z wyjątkiem kopalń) Typ ochrony Klasa temperaturowa 11

12 Wartości wybuchowości gazów palnych Grupy gazowe % obj. LIE g/mol M Grupy gazowe % obj. LIE g/mol M metan I 5,0 16,04 chloroetan IIA 3,6 64,51 octan amylu IIA 1,1 130,19 chloroetan liia 5,0 106,97 octan butylu IIA 1,2 116,16 chloroetylen (chlorek winylu) IIA 3,8 62,50 octan etylu IIA 2,1 88,11 chlorometan IIA 7,6 50,49 octan metylu IIA 3,1 74,08 chloropropan IIA 2,6 78,54 octan propylu IIA 1,7 102,13 chlorek acetylu IIA 5,0 78,50 aceton IIA 2,2 55,06 chlorek allilu IIA 3,3 76,53 acetonitryl IIA 3,0 41,05 krezol liia 1,0 108,14 kwas octowy IIA 4,0 60,05 dekahydronaftalen (dekalina) IIA 0,7 138,25 aldehyd octowy IIA 4,0 44,05 dekan IIA 0,81 42,28 amoniak IIA 15,0 17,03 alkohol diacetonowy liia 1,8 116,16 anilina IIA 1,2 107,13 dichloroetan IIA 5,6 98,96 benzen IIA 1,2 78,11 dichloroetylen IIA 6,5 96,94 bromobutan IIA 2,6 137,02 dichloropropan IIA 3,4 112,99 bromoetan IIA 6,7 108,97 dietyloamina IIA 1,7 73,14 butan IIA 1,5 58,12 dimetyloamina IIA 2,8 45,08 butan liia 1,4 74,12 dimetyloanilina IIA 1,2 121,18 keton butylowo-metylowy IIA 1,2 100,16 eter dipropylu IIA 102,18 butyloamina IIA 1,7 73,14 styren IIA 1,1 104,15 cyklobutan IIA 1,8 56,11 etan IIA 3,0 30,07 cykloheksan IIA 1,2 84,16 etan liia 3,3 46,07 cykloheksan liia 1,2 100,16 keton metylowo-etylowy IIA 1,8 72,11 cykloheksanon IIA 1,3 98,14 etylobenzen IIA 1,0 106,17 cyklopentan IIA 1,1 70,13 merkaptan etylowy IIA 2,8 62,13 chlorobenzen IIA 1,1 112,56 fenol liia 1,3 94,11 chlorobutan IIA 1,8 92,57 mrówczan etylu IIA 2,7 74,08 ZASTOSOWANIA ATMOSFERY WYBUCHOWE ATEX ZASTOSOWANIA PRZEMYSŁ STOCZNIOWY ZASTOSOWANIA PRZEMYSŁ OFFSHORE 12

13 Wartości wybuchowości gazów palnych Grupy gazowe % obj. LIE g/mol M Grupy gazowe % obj. LIE g/mol M mrówczan metylu IIA 5 60,05 trimetyloamina IIA 2,0 59,11 benzyna 0,7 73,95 ksylen IIA 1,0 106,17 heptan IIA 1,1 100,20 1,2-epoksypropan (tlenek propylenu) IIB 1,9 58,08 heksan IIA 1,2 86,18 1,3,5-trioksan IIB 3,6 90,08 heksan liia 1,2 102,18 1,3-butadien IIB 1,4 54,09 nafta IIA 0,7 87,00 1,4-dioksan IIB 1,9 88,11 metyloamina IIA 4,9 31,06 kwas cyjanowodorowy IIB 46,5 27,03 metylocykloheksanol IIA 1,1 98,19 akrylan etylu IIB 1,7 100,12 tlenek węgla IIA 12,5 28,01 akrylan metylu IIB 2,4 86,09 naftalen IIA 0,9 128,17 akrylonitryl IIB 2,8 53,06 nitroetan IIA 4,0 75,07 alkohol tetrahydrofurfyrylowy IIB 1,5 102,13 nitrometan IIA 7,1 61,04 cyklopropan IIB 2,4 42,08 nonan IIA 0,7 128,26 eter dibutylowy IIB 0,9 130,23 nonan liia 8,0 144,26 eter dietylowy IIB 1,9 74,12 oktan IIA 6,0 114,23 eter etylo-metylowy IIB 2,0 60,10 pentan IIA 1,4 72,15 etylen IIB 2,7 28,05 pentan liia 1,2 88,15 furan IIB 2,3 68,08 ropa naftowa IIA 1,0 87,00 gaz koksowniczy IIB 5,0 pirydyna IIA 1,7 79,10 metyloacetylen (propyn) IIB 1,7 40,06 propan IIA 2,0 44,10 azotan izopropylu IIB 2,0 105,09 propan liia 2,1 60,10 tlenek etylenu (epoksyetan) IIB 2,6 44,05 propen (propylen) IIA 2,0 42,08 tetrahydrofuran IIB 1,5 72,11 propyloamina IIA 2,0 59,11 acetylen IIC 1,5 26,04 toluen IIA 1,2 92,14 dwusiarczek węgla IIC 1,0 76,13 trietyloamina IIA 1,2 53,15 wodór IIC 4,0 2,02 ZASTOSOWANIA PRZEMYSŁ CHEMICZNY ZASTOSOWANIA PRZEMYSŁ GÓRNICZY I BUDOWNICTWO ZASTOSOWANIA ELEKTROWNIE I FARMY WIATROWE 13

14 HCDF HDF HCDF HDF HCDF HDF HCDF: Osiowe wentylatory wyciągowe w ramie kwadratowej, z certyfikatem ATEX EEx d HDF: Osiowe wentylatory wyciągowe w ramie okrągłej, z certyfikatem ATEX EEx d Osiowe wentylatory wyciągowe ścienne (HCDF) lub okrągłe (HDF) z certyfikatem ATEX, z silnikiem ognioszczelnym CEE ExII2G EExd, do pracy w atmosferach wybuchowych. Wentylator: Wirnik z odlewanego aluminium Kierunek przepływu powietrza: silnik - wirnik Wyposażony w iskrobezpieczną dławnicę HCDF: Rama wsporcza z blachy aluminiowej HCDF: Kratka ochronna zapobiegająca kontaktowi człowieka z ruchomymi częściami wentylatora, zgodnie z normą UNE UNE HDF: Pierścień wsporczy z blachy stalowej, z taśmą aluminiową w wirniku zgodnie z normą EN-14986:2006 Silnik: Silniki klasy F, z łożyskami kulkowymi, o stopniu ochrony IP55, z certyfikatem ATEX, ognioszczelne EEx d IIBT4 Trójfazowe 230/400V-50Hz (do 5,5CV) i 400/690V-50Hz (moc powyżej 5,5CV) Temperatura pracy: -20ºC+ 40ºC Oznakowanie: II 2 G. EEx d Organ powiadomiony: L.O.M. ID: LOM3ATEX0157 Wykończenie: Zabezpieczenie antykorozyjne na bazie farby ATEX, bez składników żelazowych, z żywicy poliestrowej, polimeryzowanej w 190ºC po alkalicznym odtłuszczaniu i wstępnej obróbce bez udziału fosforanów Na zamówienie: Specjalne uzwojenia pozwalające uzyskać różne napięcia i częstotliwości Konstrukcja ATEX dla innych kategorii Wentylatory wyciągowe z silnikiem 2-biegowym Taśma aluminiowa zabezpieczająca przed iskrami zgodnie z normą EN-14986:2006 Kod zamówienia HCDF 45 4T HCDF: Osiowe wentylatory wyciągowe w ramie kwadratowej, z certyfikatem ATEX HDF: Osiowe wentylatory wyciągowe w ramie okrągłej, z certyfikatem ATEX Oznakowanie: II 2 G. EEx d IIBT4 Organ powiadomiony: L.O.M. ID: LOM3ATEX0157 Średnica wirnika (cm) Liczba biegunów silnika 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz T=Trójfazowy M=Jednofazowy Właściwości techniczne Model Prędkość (r/min) Maksymalne dopuszczalne natężenie prądu (A) 230V 400V Moc zainstalowana (kw) Przepływ powietrza maks. (m 3 /h) Poziom ciśnienia akustycznego db(a) Przybliżona waga (kg) HCDF-25-4T ,78 0,45 0, ,5 HCDF-25-4M ,72 0, ,5 HCDF-31-4T ,78 0,45 0, ,5 HCDF-31-4M ,72 0, ,5 HCDF-35-4T ,78 0,45 0, ,5 HCDF-35-4M ,72 0, ,5 HCDF-40-4T ,30 0,75 0, ,5 HCDF-40-4M ,25 0, ,0 HCDF-45-4T ,30 0,75 0, ,5 HCDF-45-4M ,25 0, ,0 HCDF-45-6T 925 0,95 0,55 0, ,5 HCDF-50-4T ,73 1,00 0, ,5 HCDF-50-6T 920 1,56 0,90 0, ,0 HCDF-56-4T ,08 1,78 0, ,5 HCDF-56-6T 910 1,59 0,92 0, ,5 HDF-63-4T ,50 2,60 1, ,0 HDF-63-6T 905 2,37 1,37 0, ,5 HDF-71-4T ,20 3,00 1, ,0 HDF-71-6T 900 3,29 1,90 0, ,0 HDF-80-4T ,86 8,00 3, ,0 HDF-80-6T 910 5,89 3,40 1, ,5 HDF-90-4T ,42 8,90 4, ,0 HDF-90-6T 920 7,45 4,30 1, ,0 14

15 HCDF HDF Właściwości akustyczne Podane wartości odnoszą się do pomiarów poziomu ciśnienia akustycznego i mocy akustycznej w db(a) wykonanych w otwartej przestrzeni w odległości równej dwóm długościom obudowy wentylatora plus średnica wirnika, jednak nie mniejszej niż 1,5 m. Widmo mocy akustycznej Lw(A) w db(a) w paśmie częstotliwości w [Hz] Model Model Wymiary w mm HCDF Model A B C D E G H I J HCDF-25-4T ,5 HCDF-25-4M ,5 HCDF-31-4T , ,5 HCDF-31-4M , ,5 HCDF-35-4T , ,5 HCDF-35-4M , ,5 HCDF-40-4T , ,5 HCDF-40-4M , ,5 HCDF-45-4T , ,5 HCDF-45-4M , ,5 HCDF-45-6T , ,5 HCDF-50-4T , ,5 HCDF-50-4M , ,5 HCDF-56-4T ,5 HCDF-56-4M ,5 HDF Model A B C D E F J N HDF-63-4T x30º HDF-63-6T x30º HDF-71-4T x22º30 HDF-71-6T x22º30 HDF-80-4T x22º30 HDF-80-6T x22º30 HDF-90-4T x22º30 HDF-90-6T x22º30 15

16 HCDF HDF Krzywe charakterystyczne Q= Przepływ powietrza w m 3 /h, m 3 /s i CFM. Pe= Ciśnienie statyczne w mmh2o, Pa i InWG. Akcesoria Patrz rozdział dotyczący akcesoriów. INT AR RFT/ RFM PANELE P R RI S 16

17 HC/ATEX HC/ATEX HC/ATEX: Osiowe wentylatory wyciągowe ścienne, z certyfikatem ATEX i możliwością oznakowania EEx e, EEX d, DIP55 i DIP65 HC Kod zamówienia HC Osiowe wentylatory ścienne z certyfikatem ATEX, z silnikiem przeciwwybuchowym CEE ExII2G EEx e i ognioszczelnym CEE ExII2G EEx d lub DIP do pracy w gazowych lub pyłowych atmosferach wybuchowych. Wentylator: Wirnik z odlewanego aluminium Kierunek przepływu powietrza: silnik - wirnik Wyposażony w iskrobezpieczną dławnicę Kratka ochronna zapobiegająca kontaktowi człowieka z ruchomymi częściami wentylatora zgodnie z normą UNE w zestawie z modelami od 25 do 63; w przypadku pozostałych modeli, dostępna jako wyposażenie dodatkowe. Rama wsporcza z blachy stalowej, z taśmą aluminiową w wirniku zgodnie z normą EN-14986:2006 Silnik: Silniki klasy F, z łożyskami kulkowymi, z certyfikatem ATEX, przeciwwybuchowe EEx e, ognioszczelne EEx d lub DIP Trójfazowe 230/400V-50Hz (do 5,5CV) i 400/690V-50Hz (moc powyżej 5,5CV) Temperatura pracy: -20ºC+ 40ºC EEx e oznakowanie: II 2 G. EEx e EEx d oznakowanie: II 2 G. EEx d DIP55 oznakowanie: II 3 D. IP55 DIP55 oznakowanie: II 2 D. IP65 Organ powiadomiony: L.O.M. ID: LOM3ATEX0157 Wykończenie: Zabezpieczenie antykorozyjne na bazie farby ATEX, bez składników żelazowych, z żywicy poliestrowej, polimeryzowanej w 190ºC po alkalicznym odtłuszczaniu i wstępnej obróbce bez udziału fosforanów Na zamówienie: Silniki z wbudowanym czujnikiem PTC Specjalne uzwojenia pozwalające uzyskać różne napięcia i częstotliwości Konstrukcja ATEX dla innych kategorii Wentylatory wyciągowe z silnikiem 2-biegowym Silniki jednofazowe ognioszczelne EEx d HC/ATEX 25 2T/H EEx-e I F Osiowe wentylatory ścienne z silnikiem ATEX EEx e oznakowanie: II 2 G. EEx e EEx d oznakowanie: II 2 G. EEx d DIP55 oznakowanie: II 3 D. IP55 DIP55 oznakowanie: II 2 D. IP65 Organ powiadomiony: L.O.M. ID: LOM3ATEX0157 Właściwości techniczne Średnica wirnika w cm Liczba biegunów silnika 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz T=Trójfazowy M=Jednofazowy H=Wysoki przepływ pow. L=Niski przepływ pow. EEx-e: oznakowanie: II 2 G. EEx e IIBT3 EEx d oznakowanie: II 2 G. EEx d IIBT5 DIP55 oznakowanie: II 3 D. IP55 DIP55 oznakowanie: II 2 D. IP65 Kierunek przepływu powietrza I=Wyporowy Silnik->Wirnik A=Zasysający Wirnik->Silnik Wykonanie wentylatora Wykonanie standardowe F=Zestaw silnik-wirnik kratka G=Zespół silnik-wirnik Model Prędkość (r/min) Maksymalne dopuszczalne natężenie prądu (A) 230V 400V 690V Moc zainstalowana (kw) Przepływ powietrza maks. (m 3 /h) Poziom ciśnienia akustycznego db(a) HC/ATEX-25-2T/H ,83 0,48 0, HC/ATEX-25-4T/H ,6 0,35 0, HC/ATEX-31-2T/H ,38 0,8 0, HC/ATEX-31-4T/H ,64 0,37 0, HC/ATEX-31-4T/L ,65 0,38 0, HC/ATEX-35-2T/H ,25 1,3 0, HC/ATEX-35-4T/H ,72 0,42 0, HC/ATEX-35-4T/L ,64 0,37 0, HC/ATEX-40-4T/H ,82 1,05 0, HC/ATEX-40-4T/L ,7 0,41 0, HC/ATEX-40-6T/H 970 1,3 0,75 0, HC/ATEX-45-4T/H ,08 1,2 0, HC/ATEX-45-4T/L ,82 1,05 0, HC/ATEX-45-6T/H 950 1,47 0,85 0, HC/ATEX-50-4T/H ,94 1,7 0, HC/ATEX-50-4T/L ,82 1,05 0,

18 HC/ATEX Właściwości techniczne Model Prędkość (r/min) Maksymalne dopuszczalne natężenie prądu (A) 230V 400V 690V Moc zainstalowana (kw) Przepływ powietrza maks. (m 3 /h) Poziom ciśnienia akustycznego db(a) HC/ATEX-50-6T/H 960 2,08 1,2 0, HC/ATEX-56-4T/H ,68 2,7 1, HC/ATEX-56-4T/L ,85 1,65 0, HC/ATEX-56-6T/H 940 2,25 1,3 0, HC/ATEX-63-4T/H ,2 3 1, HC/ATEX-63-4T/L ,84 2,22 0, HC/ATEX-63-6T/H 890 2,42 1,4 0, HC/ATEX-71-4T/H ,41 3,7 1, HC/ATEX-71-6T/H 950 3,91 2,26 0, HC/ATEX-80-4T/H ,78 6, HC/ATEX-80-4T/L ,41 3,7 1, HC/ATEX-80-6T/H 950 4,16 2,4 0, HC/ATEX-80-6T/L 950 2,96 1,71 0, HC/ATEX-90-4T/H ,24 8, HC/ATEX-90-4T/L ,78 6, HC/ATEX-90-6T/H 950 7,62 4,4 1, HC/ATEX-90-6T/L ,89 1, HC/ATEX-100-4T/H ,9 6,9 5, HC/ATEX-100-4T/L ,24 8, HC/ATEX-100-6T/H 950 7,62 4,4 1, HC/ATEX-100-6T/L ,89 1, Wymiary w mm HC/ATEX HC/ATEX Model A B C D E G H J K HC , ,5 310 HC , , ,5 380 HC , , ,5 380 HC , , ,5 450 HC , , ,5 450 HC /H , , ,5 10,5 500 HC /L , , ,5 10,5 500 HC /H , , ,5 10,5 500 HC /H , , ,5 560 HC /L , , ,5 560 HC /H , , ,5 560 HC-50-4T/H , , ,5 640 HC /L , , ,5 640 HC /H , ,5 640 HC-56-4T/H ,5 721 HC-56-4T/L , ,5 721 HC /H ,5 721 HC-63-4T/H ,5 820 HC /L ,5 820 HC /H ,5 820 Model A B C D E G H J HC-71-4T/H ,5 HC-71-6T/H ,5 HC-80-4T/H ,5 HC-80-4T/L ,5 HC-80-6T/H ,5 HC-80-6T/L ,5 HC-90-4T/H ,5 HC-90-4T/L ,5 HC-90-6T/H ,5 HC-90-6T/L ,5 HC-100-4T/H ,5 HC-100-4T/L ,5 HC-100-6T/H ,5 HC-100-6T/L ,5 Wymiary odpowiadają wersji EEx e 18

19 HC/ATEX Właściwości akustyczne Podane wartości odnoszą się do pomiarów poziomu ciśnienia akustycznego i mocy akustycznej w db(a) wykonanych w otwartej przestrzeni w odległości równej dwóm długościom obudowy wentylatora plus średnica wirnika, jednak nie mniejszej niż 1,5 m. Widmo mocy akustycznej Lw(A) w db(a) w paśmie częstotliwości w Hz Model /H /H /H /H /L /H /H /L /H /L /H /H /L /H /H /L /H /H /H Model /L /H /H /L /H T/H /H /H /L /L /H /H /L /L /H /H /L /L Krzywe charakterystyczne Q= Przepływ powietrza w m 3 /h, m 3 /s i CFM. Pe= Ciśnienie statyczne w mmh2o, Pa i InWG. 19

20 HC/ATEX Krzywe charakterystyczne Q= Przepływ powietrza w m 3 /h, m 3 /s i CFM. Pe= Ciśnienie statyczne w mmh2o, Pa i InWG. 20

21 HC/ATEX Krzywe charakterystyczne Q= Przepływ powietrza w m 3 /h, m 3 /s i CFM. Pe= Ciśnienie statyczne w mmh2o, Pa i InWG. 21

22 HC/ATEX Krzywe charakterystyczne Q= Przepływ powietrza w m 3 /h, m 3 /s i CFM. Pe= Ciśnienie statyczne w mmh2o, Pa i InWG. Akcesoria Patrz rozdział dotyczący akcesoriów. INT AR RFT/ RFM PANELE P R RI S 22

23 HCH/ATEX HCT/ATEX HCH/ATEX HCT/ATEX HCH/ATEX: Osiowe wentylatory wyciągowe ścienne o solidnej konstrukcji, z certyfikatem ATEX HCT/ATEX: Osiowe wentylatory wyciągowe rurowe o solidnej konstrukcji, z certyfikatem ATEX Osiowe wentylatory wyciągowe okrągłe (HCH) lub rurowe (HCT), z certyfikatem ATEX, z silnikiem przeciwwybuchowym CEE ExII2G EEx e, ognioszczelnym CEE ExII2G EEx d lub DIP, do pracy w atmosferach wybuchowych. EEx e oznakowanie: II 2 G. EEx e EEx d oznakowanie: II 2 G. EEx d DIP55 oznakowanie: II 3 D. IP55 DIP55 oznakowanie: II 2 D. IP65 Organ powiadomiony: L.O.M. ID: LOM3ATEX0157 HCH/ATEX HCT/ATEX Wentylator: HCH/ATEX: Pierścień wsporczy z blachy stalowej, z taśmą aluminiową w wirniku zgodnie z normą EN-14986:2006 HCT/ATEX: Obudowa cylindryczna z blachy stalowej, z taśmą aluminiową w wirniku zgodnie z normą EN-14986:2006 Wirnik z odlewanego aluminium Wyposażony w klapę rewizyjną (HCT) Kierunek przepływu powietrza: silnik - wirnik Silnik: Silniki klasy F, z łożyskami kulkowymi, z certyfikatem ATEX, przeciwwybuchowe EEx e, ognioszczelne EEx d lub DIP Trójfazowe 230/400V-50Hz (do 5,5CV) i 400/690V-50Hz (moc powyżej 5,5CV) Temperatura pracy: -20ºC+ 40ºC Wykończenie: Zabezpieczenie antykorozyjne na bazie farby ATEX, bez składników żelazowych, z żywicy poliestrowej, polimeryzowanej w 190ºC po alkalicznym odtłuszczaniu i wstępnej obróbce bez udziału fosforanów Na zamówienie: Silniki z wbudowanym czujnikiem PTC Specjalne uzwojenia pozwalające uzyskać różne napięcia i częstotliwości Konstrukcja ATEX dla innych kategorii Wentylatory wyciągowe z silnikiem 2-biegowym Silniki jednofazowe ognioszczelne EEx d Kod zamówienia HCT/ATEX 56 4T 1,5 EEx-e HCH: Osiowe wentylatory wyciągowe ścienne HCT: Osiowe wentylatory wyciągowe rurowe EEx e oznakowanie: II 2 G. EEx e EEx d oznakowanie: II 2 G. EEx d DIP55 oznakowanie: II 3 D. IP55 DIP55 oznakowanie: II 2 D. IP65 Organ powiadomiony: L.O.M. ID: LOM3ATEX0157 Średnica wirnika (cm) Liczba T=Trójfazowy biegunów silnika 2=2900 r/min. 50 Hz 4=1400 r/min. 50 Hz 6=900 r/min. 50 Hz Moc silnika (c.v.) EEx-e: oznakowanie: II 2 G. EEx e IIBT3 EEx d oznakowanie: II 2 G. EEx d IIBT5 DIP55 oznakowanie: II 3 D. IP55 DIP55 oznakowanie: II 2 D. IP65 Właściwości techniczne Model Prędkość (r/min) Moc zainstalowana (kw) Przepływ powietrza maks. (m 3 /h) Poziom ciśnienia akustycznego db(a) Przybliżona waga z silnikiem (kg) EEx-e EEx-d HCH/ATEX HCT/ATEX 35-2T , HCH/ATEX HCT/ATEX 35-4T , HCH/ATEX HCT/ATEX 40-2T-1, , HCH/ATEX HCT/ATEX 40-4T-0, , HCH/ATEX HCT/ATEX 45-2T , HCH/ATEX HCT/ATEX 45-2T , HCH/ATEX HCT/ATEX 45-4T-0, , HCH/ATEX HCT/ATEX 50-4T-0, , HCH/ATEX HCT/ATEX 56-4T-0, , HCH/ATEX HCT/ATEX 56-4T , HCH/ATEX HCT/ATEX 56-4T-1, , HCH/ATEX HCT/ATEX 56-4T , HCH/ATEX HCT/ATEX 56-6T-0, , HCH/ATEX HCT/ATEX 56-6T-0, , HCH/ATEX HCT/ATEX 56-6T-0, , HCH/ATEX HCT/ATEX 63-4T , HCH/ATEX HCT/ATEX 63-4T-1, , HCH/ATEX HCT/ATEX 63-4T , HCH/ATEX HCT/ATEX 63-4T , HCH/ATEX HCT/ATEX 63-4T ,

24 HCH/ATEX HCT/ATEX Właściwości techniczne Model Prędkość (r/min) Moc zainstalowana (kw) Przepływ powietrza maks. (m 3 /h) Poziom ciśnienia akustycznego db(a) Przybliżona waga z silnikiem (kg) EEx-e EEx-d HCH/ATEX HCT/ATEX 63-6T-0, , HCH/ATEX HCT/ATEX 63-6T-0, , HCH/ATEX HCT/ATEX 63-6T , HCH/ATEX HCT/ATEX 71-4T-1, , HCH/ATEX HCT/ATEX 71-4T , HCH/ATEX HCT/ATEX 71-4T , HCH/ATEX HCT/ATEX 71-4T , HCH/ATEX HCT/ATEX 71-6T-0, , HCH/ATEX HCT/ATEX 71-6T , HCH/ATEX HCT/ATEX 71-6T-1, , HCH/ATEX HCT/ATEX 80-4T , HCH/ATEX HCT/ATEX 80-4T , HCH/ATEX HCT/ATEX 80-4T-5, , HCH/ATEX HCT/ATEX 80-6T , HCH/ATEX HCT/ATEX 80-6T-1, , HCH/ATEX HCT/ATEX 80-6T , HCH/ATEX HCT/ATEX 80-6T , HCH/ATEX HCT/ATEX 90-4T , HCH/ATEX HCT/ATEX 90-4T-5, , HCH/ATEX HCT/ATEX 90-4T-7, , HCH/ATEX HCT/ATEX 90-4T , HCH/ATEX HCT/ATEX 90-6T , HCH/ATEX HCT/ATEX 90-6T , HCH/ATEX HCT/ATEX 90-6T , HCH/ATEX HCT/ATEX 100-4T-7, , HCH/ATEX HCT/ATEX 100-4T , HCH/ATEX HCT/ATEX 100-4T , HCH/ATEX HCT/ATEX 100-4T , HCH/ATEX HCT/ATEX 100-6T , HCH/ATEX HCT/ATEX 100-6T , HCH/ATEX HCT/ATEX 100-6T-5, , Wymiary w mm HCH/ATEX Model HCH-35-2 HCH-35-4 HCH-40-2 HCH-40-4 HCH-45-4 HCH-45-6 HCH-56-4 HCH-56-6 HCH-63-4 HCH-63-6 HCH-71-4 HCH-71-6 HCH-80-4 HCH-80-6 HCH-90-4 HCH-90-6 HCH HCH E ØA ØB ØC ØD 0,16 0,33 0,5 0,75 1 1, ,5 7, F ØJ N X 45º X 45º X 45º X 45º X 45º X 45º X 30º X 30º X 30º X 30º X 22º X 22º X 22º X 22º X 22º X 22º X 22º X 22º30 Wymiary odpowiadają wersji EEx e 24

25 HCH/ATEX HCT/ATEX Wymiary w mm HCT/ATEX Model A B D E E1 J N HCT-35-2T/ATEX x45º HCT-35-4T/ATEX x45º HCT-40-2T-1,5/ATEX x45º HCT-40-4T-0,33/ATEX x45º HCT-45-2T-2/ATEX x45º HCT-45-2T-3/ATEX x45º HCT-45-4T-0,5/ATEX x45º HCT-50-4T-0,75/ATEX x30º HCT-56-4T-0,75/ATEX x30º HCT-56-4T-1/ATEX x30º HCT-56-4T-1,5/ATEX x30º HCT-56-4T-2/ATEX x30º HCT-56-6T-0,33/ATEX x30º HCT-56-6T-0,5/ATEX x30º HCT-56-6T-0,75/ATEX x30º HCT-63-4T-1/ATEX x30º HCT-63-4T-1,5/ATEX x30º HCT-63-4T-2/ATEX x30º HCT-63-4T-3/ATEX x30º HCT-63-4T-4/ATEX x30º HCT-63-6T-0,5/ATEX x30º HCT-63-6T-0,75/ATEX x30º HCT-63-6T-1/ATEX x30º HCT-71-4T-1,5/ATEX x22º30 HCT-71-4T-2/ATEX x22º30 HCT-71-4T-3/ATEX x22º30 Model A B D E E1 J N HCT-71-4T-4/ATEX x22º30 HCT-71-6T-0,75/ATEX x22º30 HCT-71-6T-1/ATEX x22º30 HCT-71-6T-1,5/ATEX x22º30 HCT-80-4T-3/ATEX x22º30 HCT-80-4T-4/ATEX x22º30 HCT-80-4T-5,5/ATEX x22º30 HCT-80-6T-1/ATEX x22º30 HCT-80-6T-1,5/ATEX x22º30 HCT-80-6T-2/ATEX x22º30 HCT-80-6T-3/ATEX x22º30 HCT-90-4T-4/ATEX x22º30 HCT-90-4T-5,5/ATEX x22º30 HCT-90-4T-7,5/ATEX x22º30 HCT-90-4T-10/ATEX x22º30 HCT-90-6T-2/ATEX x22º30 HCT-90-6T-3/ATEX x22º30 HCT-90-6T-4/ATEX x22º30 HCT-100-4T-7,5/ATEX x22º30 HCT-100-4T-10/ATEX x22º30 HCT-100-4T-15/ATEX x22º30 HCT-100-4T-20/ATEX x22º30 HCT-100-6T-3/ATEX x22º30 HCT-100-6T-4/ATEX x22º30 HCT-100-6T-5,5/ATEX x22º30 Wymiary odpowiadają wersji EEx e Właściwości akustyczne Podane wartości odnoszą się do pomiarów poziomu ciśnienia akustycznego i mocy akustycznej w db(a) wykonanych w otwartej przestrzeni w odległości równej dwóm długościom obudowy wentylatora plus średnica wirnika, jednak nie mniejszej niż 1,5 m. Widmo mocy akustycznej Lw(A) w db(a) w paśmie częstotliwości w [Hz] Model Model T T T-1, T-0, T T T-0, T-0, T-0, T T-1, T T-0, T-0, T-0, T T-1, T T T T-0, T-0, T T-1, T T T T-0, T T-1, T T T-5, T T-1, T T T T-5, T-7, T T T T T-7, T T T T T T-5,

26 HCH/ATEX HCT/ATEX Krzywe charakterystyczne Q= Przepływ powietrza w m 3 /h, m 3 /s i CFM. Pe= Ciśnienie statyczne w mmh2o, Pa i InWG. 2 bieguny=3000 r/min 2 bieguny=3000 r/min 4 bieguny=1500 r/min 4 bieguny=1500 r/min 26

27 HCH/ATEX HCT/ATEX Krzywe charakterystyczne Q= Przepływ powietrza w m 3 /h, m 3 /s i CFM. Pe= Ciśnienie statyczne w mmh2o, Pa i InWG. 4 bieguny=1500 r/min 4 bieguny=1500 r/min 4 bieguny=1500 r/min 4 bieguny=1500 r/min 27

28 Krzywe charakterystyczne Q= Przepływ powietrza w m 3 /h, m 3 /s i CFM. Pe= Ciśnienie statyczne w mmh2o, Pa i InWG. 4 bieguny=1500 r/min 4 bieguny=1500 r/min 6 biegunów=1000 r/min 6 biegunów=1000 r/min 28
