Wprowadzenie do UML Rodzaje diagramów Przeglad oprogramowania Zadania Rozwiazania zadań Bibliografia. Warsaw Dziobax
|
|
- Dominika Wolska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Wprowadzenie do
2 Wprowadzenie do Narzędzia Magda Michalska Krzysztof Kulewski Tomasz Warchoł Mateusz Markowski Andrzej Pacuk Zespołowy Projekt Programistyczny 2006
3 Plan Wprowadzenie do 1 Wprowadzenie do Czym jest? Przyczyny i zalety Wady
4 Plan Wprowadzenie do Czym jest? Przyczyny i zalety Wady 1 Wprowadzenie do Czym jest? Przyczyny i zalety Wady
5 Czym jest? Wprowadzenie do Czym jest? Przyczyny i zalety Wady (ang. Unified Modeling Language) to język formalny, służy do opisu w analizie i programowaniu obiektowym Grady Booch, James Rumbaugh, Ivar Jacobson, czyli twórcy metod odpowiednio: Boocha, OOSE, OMT postanowili ujednolicić swoje wizje wspierany jest przez Object Management Group
6 Przyczyny i zalety Wprowadzenie do Czym jest? Przyczyny i zalety Wady Obraz jest wart tysiaca słów Można wymodelować 80% problemów, używajac 20% - zasada zdefiniowana przez trzech amigos
7 Przyczyny i zalety Wprowadzenie do Czym jest? Przyczyny i zalety Wady
8 Wady Wprowadzenie do Czym jest? Przyczyny i zalety Wady to TYLKO notacja niezgodność z kolejnymi wersjami skomplikowany, redundantny przez to trudny do nauczenia :)
9 Plan Wprowadzenie do 1 Wprowadzenie do Czym jest? Przyczyny i zalety Wady
10 Wprowadzenie do Diagramy strukturalne Diagram obiektów Diagram pakietów Diagram klas Diagram struktur połaczonych Diagram wdrożeniowy Diagram rozlokowania Diagram komponentów
11 Wprowadzenie do Diagramy zachowania Diagram przypadków użycia Diagram maszyny stanowej Diagram czynności Diagram interakcji Diagram sterowania interakcja Diagram komunikacji Diagram sekwencji Diagram zależnosci czasowych
12 Wprowadzenie do Diagram klas opisujacy hierarchię diagramów
13 Wprowadzenie do Diagram Przypadków uzycia
14 Diagram Sekwencji Wprowadzenie do

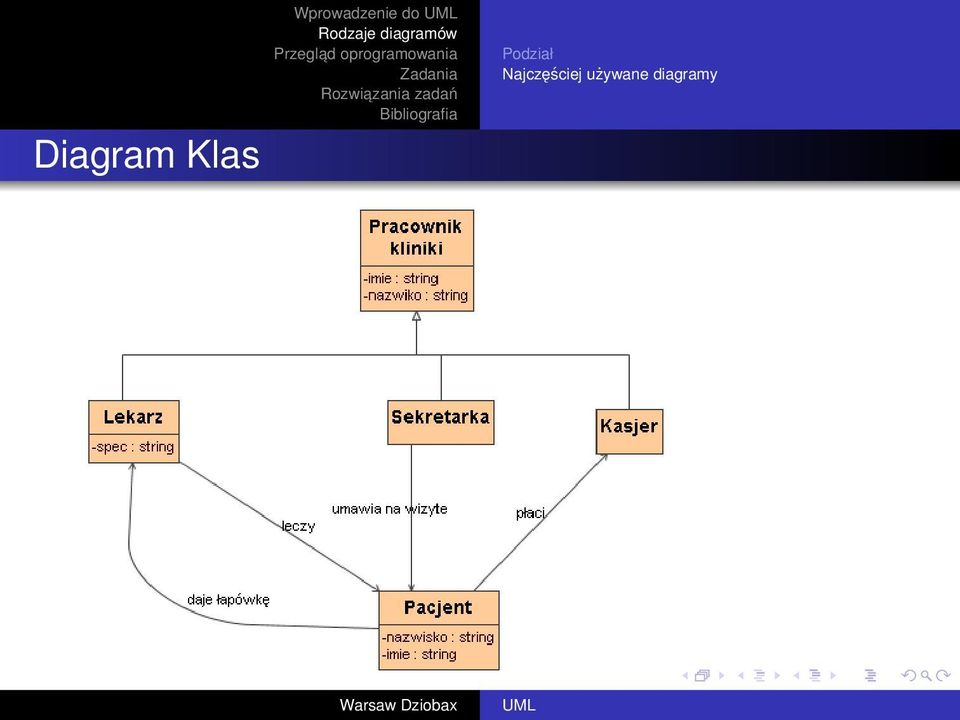

15 Diagram Klas Wprowadzenie do
16 Wprowadzenie do Diagram Klas, agregacja i kompozycja
17 Diagram Czynności Wprowadzenie do
18 Plan Wprowadzenie do 1 Wprowadzenie do Czym jest? Przyczyny i zalety Wady
19 Narzędzia Wprowadzenie do Dia Umbrello IBM Rational Rose Visual Paradigm for Poseidon I-logics Rhapsody Sparx Enterprise Architect Borland Together Select Component Factory
20 Polecamy: Wprowadzenie do No Magic MagicDraw et Violet
21 Plan Wprowadzenie do 1 Wprowadzenie do Czym jest? Przyczyny i zalety Wady
22 Wprowadzenie do Zadanie pierwsze Stwórz diagram sekwencyjny lub komunikacyjny obrazujacy proces wypożyczenia ksiażki z biblioteki. Wykorzystaj diagram klas z pierwszej części prezentacji. Uwzględnij klasy : Wypożyczajacy, Katalog, Bibliotekarz, AsystentBibliotekarza.
23 Wprowadzenie do Zadanie drugie Stwórz diagram aktywności obrazujacy proces wypożyczenia zdalnego (na odległość) ksiażki. Zawrzyj takie czynności jak: sprawdzenie czy ksiażka jest dostępna i czy osoba może wypożyczyć ksiażkę.
24 Wprowadzenie do Zadanie trzecie Stwórz diagram stanów danych, nad którymi pracuje pracownik biblioteki. Umieść stany takie jak: przegladany, w edycji, zapisany itp.
25 Plan Wprowadzenie do 1 Wprowadzenie do Czym jest? Przyczyny i zalety Wady
26 Wprowadzenie do Rozwiazanie zadania pierwszego (diagram komunikacyjny)
27 Wprowadzenie do Rozwiazanie zadania pierwszego (diagram sekwencyjny)
28 Wprowadzenie do Rozwiazanie zadania drugiego
29 Wprowadzenie do Rozwiazanie zadania trzeciego
30 Plan Wprowadzenie do 1 Wprowadzenie do Czym jest? Przyczyny i zalety Wady
31 Wprowadzenie do strona Wikipedii strona MagicDraw opis Polski serwis poświęcony przejrzysty opis diagramów Materiały dr Roberta Dabrowskiego do wykładu z IO kulisty/pl/2005.io.html
