1 MiTek Industries Polska Sp.z o.o. ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ BUDYNKU JEDNORODZINNEGO TYPU MODELOWY GL555 WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI WYKAZ AUTORYZOWANYCH PRODUCENTÓW NA KOŃCU OPRACOWANIA

2

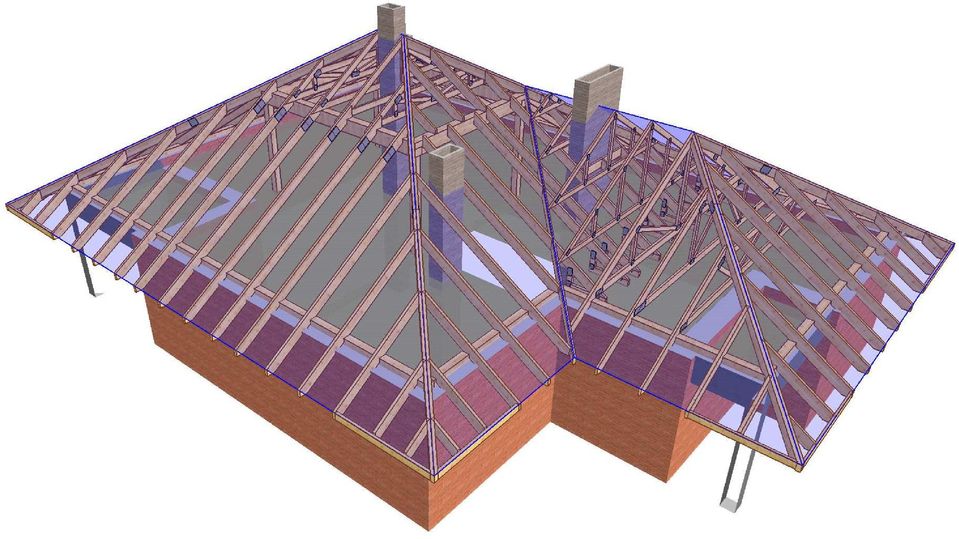

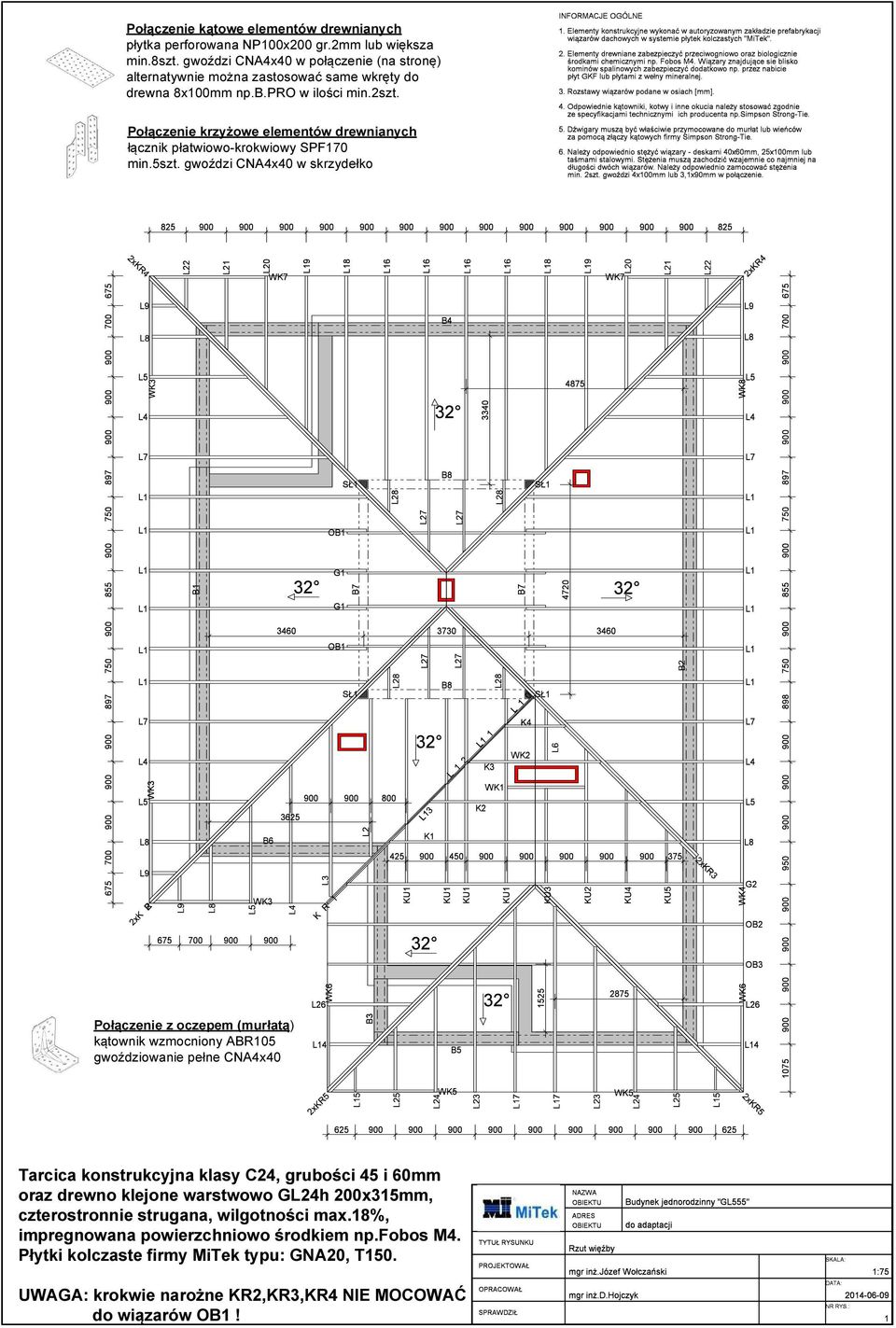

3 Połączenie kątowe elementów drewnianych płytka perforowana NP100x200 gr.2mm lub większa min.8szt. gwoździ CNA4x40 w połączenie (na stronę) alternatywnie można zastosować same wkręty do drewna 8x100mm np.b.pro w ilości min.2szt. Połączenie krzyżowe elementów drewnianych łącznik płatwiowo-krokwiowy SPF170 min.5szt. gwoździ CNA4x40 w skrzydełko Połączenie z oczepem (murłatą) kątownik wzmocniony ABR105 gwoździowanie pełne CNA4x40 Tarcica konstrukcyjna klasy C24, grubości 45 i 60mm oraz drewno klejone warstwowo GL24h 200x315mm, czterostronnie strugana, wilgotności max.18%, impregnowana powierzchniowo środkiem np.fobos M4. Płytki kolczaste firmy MiTek typu: GNA20, T150. UWAGA: krokwie narożne KR2,KR3,KR4 NIE MOCOWAĆ do wiązarów OB1!

4 Jak zamówić wiązary prefabrykowane? 1. Zamówienie na wiązary należy złożyć w licencjonowanym zakładzie prefabrykacji (wykaz na ostatniej stronie projektu), najlepiej w terminie od jednego do trzech miesięcy przed ukończeniem ścian i stropów. 2. Wszystkie materiały, w tym drewno, łączniki, płytki kolczaste, impregnat, zapewnia zakład prefabrykacji. Cena wiązarów obejmuje koszt wszystkich niezbędnych elementów. 3. Wszystkie obliczenia oparte są na parametrach łączników MiTek. Autor projektu nie wyraża zgody na zastosowanie innych płytek kolczastych. 4. Wszystkie płytki kolczaste firmy MiTek są, zgodnie z normą, oznakowane własnym znakiem identyfikacyjnym. Jest on na stałe wytłoczony na płytkach, co służy późniejszej weryfikacji. 5. Lista autoryzowanych zakładów oraz ich punktów dystrybucji znajduje się na końcu projektu. 6. Montaż konstrukcji trwa od jednego do kilku dni. 7. Wiązary można zamówić w fabryce w dwóch wariantach: a) z montażem wykonanym przez producenta, b) z własnym montażem Zamawiającego. 8. Dokumentacja produkcyjna do tego projektu znajduje się w każdym autoryzowanym zakładzie prefabrykacji. 9. Prezentację trójwymiarową konstrukcji (wizualizacja) można pobrać ze strony Prosimy wszystkich o kontakt z Mitek Industries Polska tel , biuro@mitek.pl Informacje dotyczące wyników obliczeń (np. reakcje podporowe), kopie projektów do pozwolenia na budowę, aktualne zaświadczenie z Izby Inżynierów Budownictwa itp. Więcej informacji -

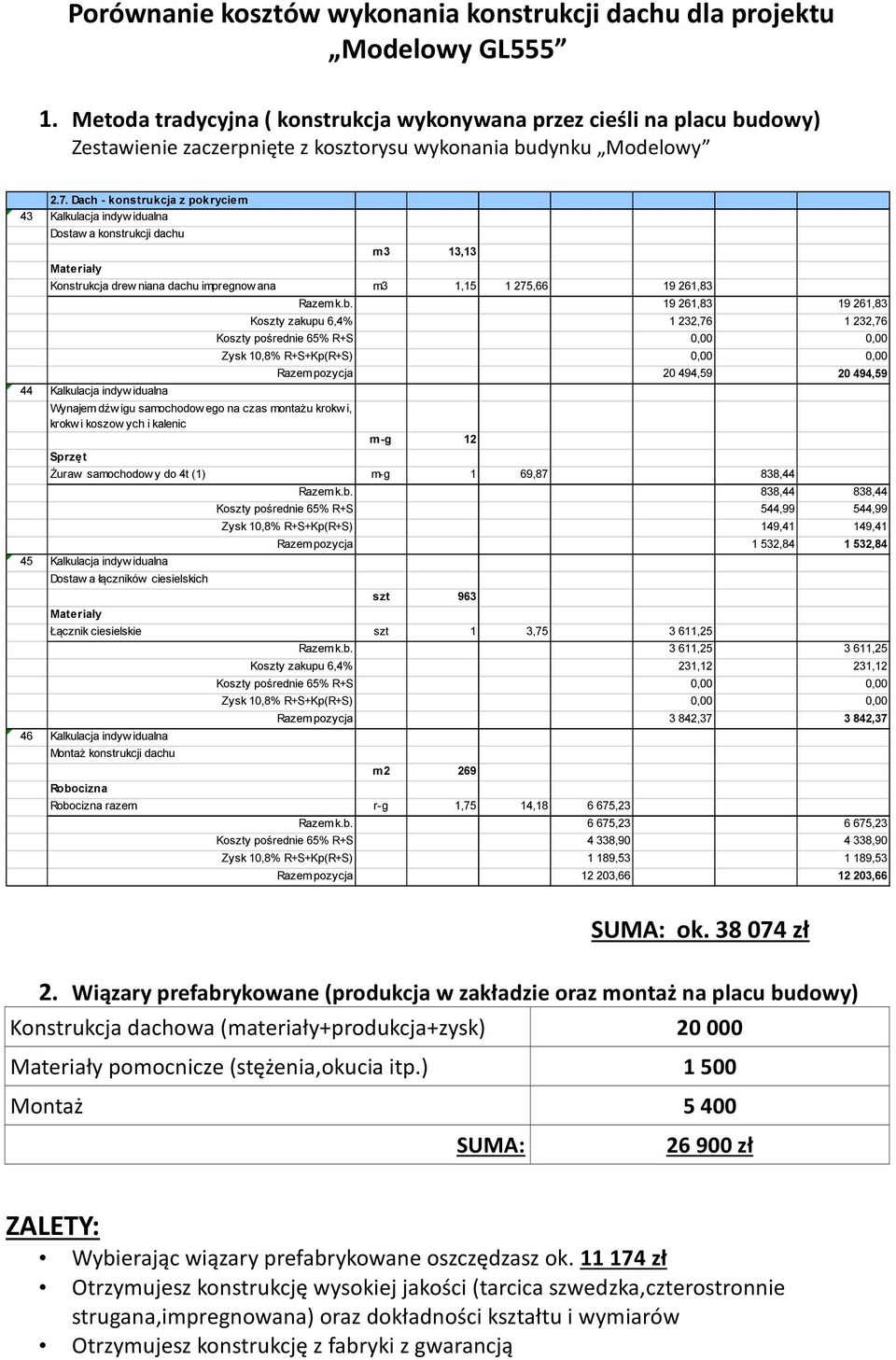

5 Porównanie kosztów wykonania konstrukcji dachu dla projektu Modelowy GL Metoda tradycyjna ( konstrukcja wykonywana przez cieśli na placu budowy) Zestawienie zaczerpnięte z kosztorysu wykonania budynku Modelowy 2.7. Dach - konstrukcja z pokryciem 43 Kalkulacja indyw idualna Dostaw a konstrukcji dachu Materiały m3 13,13 Konstrukcja drew niana dachu impregnow ana m3 1, , ,83 44 Kalkulacja indyw idualna Wynajem dźw igu samochodow ego na czas montażu krokw i, krokw i koszow ych i kalenic Sprzęt Razem k.b , ,83 Koszty zakupu 6,4% 1 232, ,76 Koszty pośrednie 65% R+S 0,00 0,00 Zysk 10,8% R+S+Kp(R+S) 0,00 0,00 Razem pozycja , ,59 m-g 12 Żuraw samochodow y do 4t (1) m-g 1 69,87 838,44 45 Kalkulacja indyw idualna Dostaw a łączników ciesielskich Materiały Razem k.b. 838,44 838,44 Koszty pośrednie 65% R+S 544,99 544,99 Zysk 10,8% R+S+Kp(R+S) 149,41 149,41 Razem pozycja 1 532, ,84 szt 963 Łącznik ciesielskie szt 1 3, ,25 46 Kalkulacja indyw idualna Montaż konstrukcji dachu Robocizna Razem k.b , ,25 Koszty zakupu 6,4% 231,12 231,12 Koszty pośrednie 65% R+S 0,00 0,00 Zysk 10,8% R+S+Kp(R+S) 0,00 0,00 Razem pozycja 3 842, ,37 m2 269 Robocizna razem r-g 1,75 14, ,23 Razem k.b , ,23 Koszty pośrednie 65% R+S 4 338, ,90 Zysk 10,8% R+S+Kp(R+S) 1 189, ,53 Razem pozycja , ,66 SUMA: ok zł 2. Wiązary prefabrykowane (produkcja w zakładzie oraz montaż na placu budowy) Konstrukcja dachowa (materiały+produkcja+zysk) Materiały pomocnicze (stężenia,okucia itp.) Montaż SUMA: zł ZALETY: Wybierając wiązary prefabrykowane oszczędzasz ok zł Otrzymujesz konstrukcję wysokiej jakości (tarcica szwedzka,czterostronnie strugana,impregnowana) oraz dokładności kształtu i wymiarów Otrzymujesz konstrukcję z fabryki z gwarancją

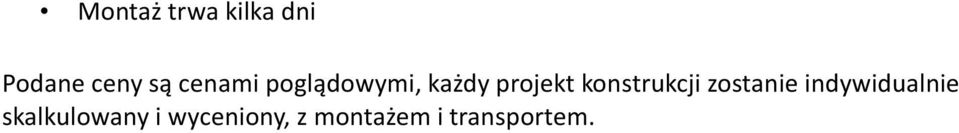

6 Montaż trwa kilka dni Podane ceny są cenami poglądowymi, każdy projekt konstrukcji zostanie indywidualnie skalkulowany i wyceniony, z montażem i transportem.

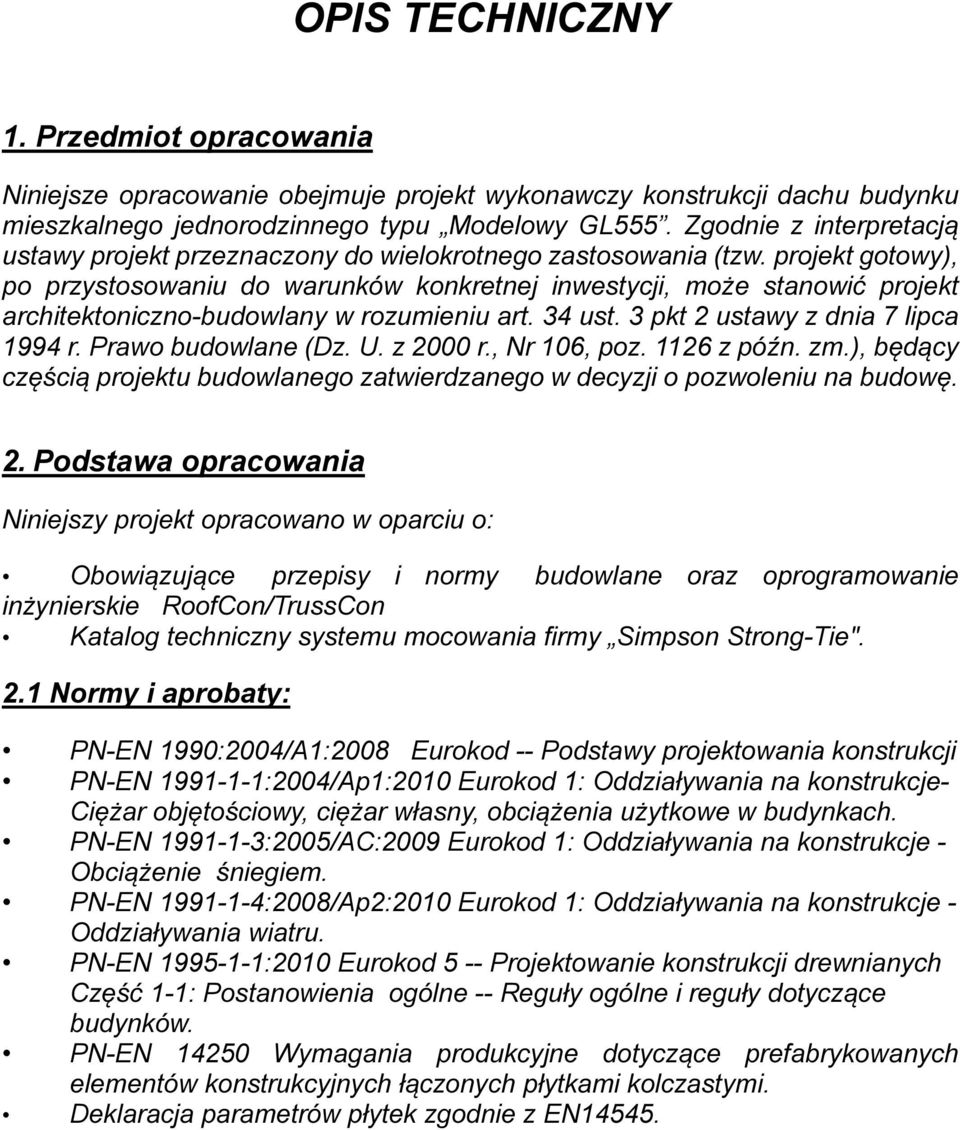

7 OPIS TECHNICZNY 1. Przedmiot opracowania Niniejsze opracowanie obejmuje projekt wykonawczy konstrukcji dachu budynku mieszkalnego jednorodzinnego typu Modelowy GL555. Zgodnie z interpretacją ustawy projekt przeznaczony do wielokrotnego zastosowania (tzw. projekt gotowy), po przystosowaniu do warunków konkretnej inwestycji, może stanowić projekt architektoniczno-budowlany w rozumieniu art. 34 ust. 3 pkt 2 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2000 r., Nr 106, poz z późn. zm.), będący częścią projektu budowlanego zatwierdzanego w decyzji o pozwoleniu na budowę. 2. Podstawa opracowania Niniejszy projekt opracowano w oparciu o: Obowiązujące przepisy i normy budowlane oraz oprogramowanie inżynierskie RoofCon/TrussCon Katalog techniczny systemu mocowania firmy Simpson Strong-Tie". 2.1 Normy i aprobaty: PN-EN 1990:2004/A1:2008 Eurokod -- Podstawy projektowania konstrukcji PN-EN :2004/Ap1:2010 Eurokod 1: Oddziaływania na konstrukcje- Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN :2005/AC:2009 Eurokod 1: Oddziaływania na konstrukcje - Obciążenie śniegiem. PN-EN :2008/Ap2:2010 Eurokod 1: Oddziaływania na konstrukcje - Oddziaływania wiatru. PN-EN :2010 Eurokod 5 -- Projektowanie konstrukcji drewnianych Część 1-1: Postanowienia ogólne -- Reguły ogólne i reguły dotyczące budynków. PN-EN Wymagania produkcyjne dotyczące prefabrykowanych elementów konstrukcyjnych łączonych płytkami kolczastymi. Deklaracja parametrów płytek zgodnie z EN14545.

8 3.Ogólne dane o rozwiązaniach konstrukcyjno - materiałowych. Główną konstrukcję dachu zaprojektowano z drewnianych, prefabrykowanych wiązarów trójkątnych oraz krokwi głównych i narożnych o maksymalnym poprzecznym rozstawie osiowym 0,9m. Tarcica konstrukcyjna klasy C24 o grubości 45 i 60mm oraz 160x160mm (słupy i murłaty) i drewno klejone warstwowo GL24h 200x315mm (belki). Połączenia elementów (słupki, krzyżulce, pasy) wiązarów zaprojektowano na płytki kolczaste firmy MiTek typu: GNA20,T150. Połączenia montażowe elementów konstrukcji dachu projektuje się z ocynkowanych łączników asortymentu firmy Simpson Strong-Tie". 3.1 Odporność na korozję biologiczną i ochrona p.pożarowa. Projektowana konstrukcja należy do pierwszej klasy zagrożenia korozją biologiczną zgodnie z EN Dla klasy tej wystarczy naturalna odporność drewna. Wszystkie elementy konstrukcyjne projektuje się z drewna sosnowego klasy C24, suszonego do wilgotności 18%. Ze względu na ochronę p.poż. stopień palności drewna obniżyć przez zastosowanie powierzchniowych środków ogniochronnych np. Ogniochron lub Fobos. 4. Wymagania dotyczące produkcji wiązarów łączonych płytkami kolczastymi Wiązary należy wykonać zgodnie z normą PN-EN Płytki kolczaste wciskać w drewno za pomocą specjalistycznych urządzeń - pras hydraulicznych, na stolikach lub stołach montażowych w zakładzie prefabrykacji. 5. Połączenie wiązara i krokwi z oczepem i belkami Połączenie wiązarów oraz krokwi z murłatą i belkami zaprojektowano za pośrednictwem kątowników ABR105 firmy Simpson Strong-Tie w ilości 2szt./węzeł. Mocowanie kątownika do murłaty i belki oraz do dźwigara za pomocą gwoździ pierścieniowych CNA 4x40 firmy Simpson Strong-Tie - pełne gwoździowanie. 6. Stężenia ukośne (wiatrowe) Stężenia ukośne zaprojektowano z taśmy stalowej perforowanej 40x2mm lub z elementów drewnianych o przekroju 25x100mm lub 40x60mm. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 4x100mm lub 3,1x90mm w ilości min. 2szt./węzeł.

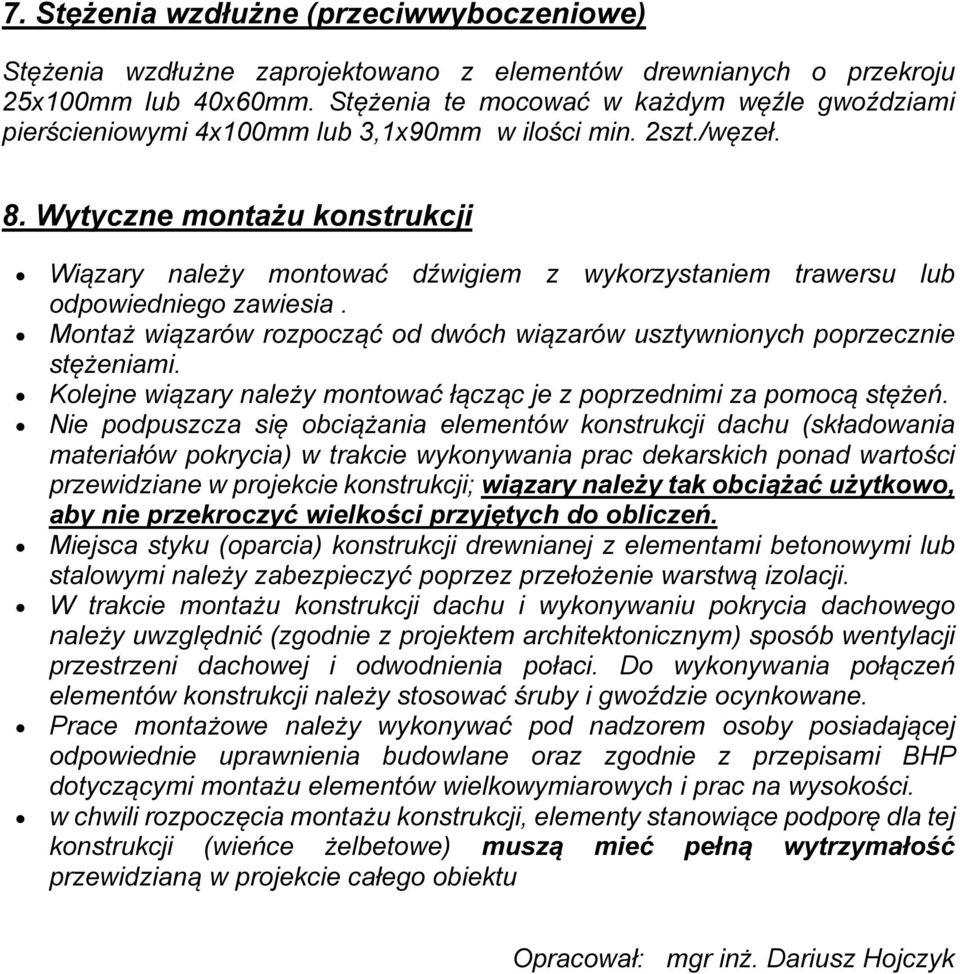

9 7. Stężenia wzdłużne (przeciwwyboczeniowe) Stężenia wzdłużne zaprojektowano z elementów drewnianych o przekroju 25x100mm lub 40x60mm. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 4x100mm lub 3,1x90mm w ilości min. 2szt./węzeł. 8. Wytyczne montażu konstrukcji Wiązary należy montować dźwigiem z wykorzystaniem trawersu lub odpowiedniego zawiesia. Montaż wiązarów rozpocząć od dwóch wiązarów usztywnionych poprzecznie stężeniami. Kolejne wiązary należy montować łącząc je z poprzednimi za pomocą stężeń. Nie podpuszcza się obciążania elementów konstrukcji dachu (składowania materiałów pokrycia) w trakcie wykonywania prac dekarskich ponad wartości przewidziane w projekcie konstrukcji; wiązary należy tak obciążać użytkowo, aby nie przekroczyć wielkości przyjętych do obliczeń. Miejsca styku (oparcia) konstrukcji drewnianej z elementami betonowymi lub stalowymi należy zabezpieczyć poprzez przełożenie warstwą izolacji. W trakcie montażu konstrukcji dachu i wykonywaniu pokrycia dachowego należy uwzględnić (zgodnie z projektem architektonicznym) sposób wentylacji przestrzeni dachowej i odwodnienia połaci. Do wykonywania połączeń elementów konstrukcji należy stosować śruby i gwoździe ocynkowane. Prace montażowe należy wykonywać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane oraz zgodnie z przepisami BHP dotyczącymi montażu elementów wielkowymiarowych i prac na wysokości. w chwili rozpoczęcia montażu konstrukcji, elementy stanowiące podporę dla tej konstrukcji (wieńce żelbetowe) muszą mieć pełną wytrzymałość przewidzianą w projekcie całego obiektu Opracował: mgr inż. Dariusz Hojczyk

10 Zestawienie obciążeń dopuszczalnych dla wiązarów i krokwi Pasy górne i krokwie (dach) Obciążenie charakterystyczne [kn/m 2 ] 1. Dachówka cementowa 0, Łaty + kontrłaty 0, Folia wiatroizolacyjna 0,002 suma: 0,632 przyjęto do obliczeń: 0,75 Pas dolny i krokwie (sufit podwieszany) Obciążenie charakterystyczne [kn/m 2 ] 1. Wełna mineralna gr.30cm 0, Folia paroizolacyjna 0, Płyta G-K na ruszcie 0,180 suma: 0,332 przyjęto do obliczeń: 0,35 Obciążenie śniegiem III strefa obciążenia Współczynnik ekspozycji Ce=1,0 Współczynnik termiczny Ct=1,0 Obciążenie wiatrem III strefa obciążenia Kategoria terenu - 3 Wysokość n.p.m - 330m Wysokość budynku do kalenicy 7,1m Obciążenie charakterystyczne [kn/m 2 ] Sk = 1,38 Obciążenie charakterystyczne [kn/m 2 ] qp = 0,52 Częściowy współczynnik bezpieczeństwa ϒF 1,35 i 1,15 Częściowy współczynnik bezpieczeństwa ϒF 1,35 i 1,15 Częściowy współczynnik bezpieczeństwa ϒF 1,5 Częściowy współczynnik bezpieczeństwa ϒF 1,5

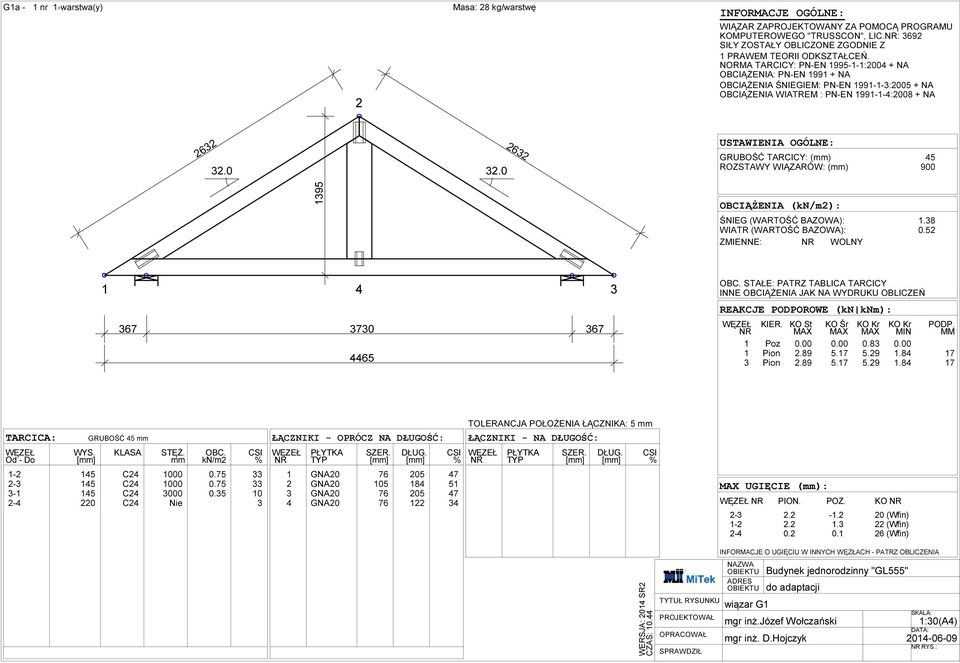

11 G1a - 1 nr 1-warstwa(y) 2 Masa: 28 kg/warstwę INFORMACJE OGÓLNE: WIĄZAR ZAPROJEKTOWANY ZA POMOCĄ PROGRAMU KOMPUTEROWEGO "TRUSSCON", LIC.NR: 3692 SIŁY ZOSTAŁY OBLICZONE ZGODNIE Z 1 PRAWEM TEORII ODKSZTAŁCEŃ. NORMA TARCICY: PN-EN : NA OBCIĄŻENIA: PN-EN NA OBCIĄŻENIA ŚNIEGIEM: PN-EN : NA OBCIĄŻENIA WIATREM : PN-EN : NA USTAWIENIA OGÓLNE: GRUBOŚĆ TARCICY: (mm) 45 ROZSTAWY WIĄZARÓW: (mm) OBCIĄŻENIA (kn/m2): ŚNIEG (WARTOŚĆ BAZOWA): 1.38 WIATR (WARTOŚĆ BAZOWA): 0.52 ZMIENNE: NR WOLNY OBC. STAŁE: PATRZ TABLICA TARCICY INNE OBCIĄŻENIA JAK NA WYDRUKU OBLICZEŃ REAKCJE PODPOROWE (kn knm): WĘZEŁ NR KIER. KO St MAX Poz Pion Pion KO Śr MAX KO Kr MAX KO Kr MIN PODP. MM TARCICA: WĘZEŁ Od - Do WYS. [mm] GRUBOŚĆ 45 mm KLASA C24 C24 C24 C24 STĘŻ. mm Nie OBC. kn/m CSI % ŁĄCZNIKI - OPRÓCZ NA DŁUGOŚĆ: WĘZEŁ NR PŁYTKA TYP GNA20 GNA20 GNA20 GNA20 SZER. [mm] DŁUG. [mm] CSI % TOLERANCJA POŁOŻENIA ŁĄCZNIKA: 5 mm ŁĄCZNIKI - NA DŁUGOŚĆ: WĘZEŁ NR PŁYTKA TYP SZER. [mm] DŁUG. [mm] CSI % MAX UGIĘCIE (mm): WĘZEŁ NR PION. POZ. KO NR (Wfin) 22 (Wfin) 26 (Wfin) WERSJA: 2014 SR2 CZAS: TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ INFORMACJE O UGIĘCIU W INNYCH WĘZŁACH - PATRZ OBLICZENIA NAZWA OBIEKTU ADRES OBIEKTU wiązar G1 Budynek jednorodzinny "GL555" do adaptacji mgr inż.józef Wołczański mgr inż. D.Hojczyk SKALA: 1:30(A4) DATA: NR RYS.:

12 Obliczeń wiązara dokonano przy użyciu programu komputerowego Wersja : 2014 SR2 Program opracowany przez: Construction Software Center Europe (tel ) Box 709 S Skellefteĺ, SWEDEN DANE PROJEKTU. Nazwa projektu: G1a Klient : Budynek jednorodzinny "GL555" do adaptacji wiązar G Zadanie nr : Kod rysunku : Rysunek nr : mm 3 GŁÓWNE ZAŁOŻENIA PROJEKTU Norma obliczeniowa dla tarcicy : PN-EN : załącznik krajowy. Norma obliczeniowa dla płytek : PN-EN : załącznik krajowy. Obciążenie stałe i obciążenie zmienne: PN-EN : załącznik krajowy. Obciążenie śniegiem : PN-EN : załącznik krajowy. Obciążenie wiatrem : PN-EN : załącznik krajowy. Kontrola produkcji : Nie Klasa użytkowania : 2 Współcz. redystryb. obc.: 1.0 Rozstaw wiązarów : 900 mm Inne parametry zastosowane do części wiązarów zostały zestawione pod nagłówkiem "PARAMETRY TARCICY". Kształt wiązara jest widoczny na załączonym schemacie. Siły zostały obliczone zgodnie z pierwszym prawem teorii odkształceń. Wpływ odkształcenia poprzecznego został wzięty do zliczenia. Model statyczny zbudowano wg rozdziału (model płytkowy). CHARAKTERYSTYKI MATERIAŁÓW Charakterystyki materiałowe w MPa Klasa E-średn G-średn Zgin Rozc RozProst Ścisk ŚciPro Ścin pk(kg/m3) C PARAMETRY TARCICY SNr: Sprawdzenie nr (1 = moment i siła osiowa, 2 = siła poprzeczna) CSI: Złożony Index Naprężeń, KO: Kombinacja obciążeń, KlU : Klasa Użytkowania Grupa tarcicy kmod gm Rozimar Klasa Stężenie Max Różniące się dane Od -Do KO SNr mm mm CSI KlU SaC Pas górny L x 145 C Pas górny P x 145 C Pas dolny x 145 C Krzyżulec x 220 C24 Nie 0.03 TrussCon od MiTek Polska - Oblicz. wykonane przez: Roofcon Projekt 3D - Data: Czas: Licencja nr: 3692 Strona 1

13 OBCIĄŻENIA STANADARDOWE OBCIĄŻENIA STAŁE Pas górny L 1 = 0.75 kn/m2 Pas górny P 1 = 0.75 kn/m2 Pas dolny 1 = 0.35 kn/m2 ŚNIEG Wartość wyjściowa (qk*ce*ct) = 1.38 kn/m2 Wysokość = 330 [n.p.m] Barierki śnieżne Nie Nawis śnieżny lewy Tak prawy Tak CIĘŻAR KONSTRUKCJI Pas górny L 1 = 0.03 kn/m Pas górny P 1 = 0.03 kn/m Pas dolny 1 = 0.03 kn/m Różne = 0.01 kn/m Masa = 28 kg/warstwę WIATR Wartość wyjściowa (qp) = 0.52 kn/m2 Wymiary budynku (mm): L=18350,B=4465,H=7100 OBCIĄŻENIA SPECJALNE DODATKOWE OBCIĄŻENIA PUNKTOWE POZYCJE Poz Węzeł Wym. Nazwa grupy Obrót Nazwa Dolny Dodatkowe właściwości Pas górny P Brak KR4a NIE TAK Pas górny P Brak KR4b NIE TAK Pas górny L Brak NIE NIE Pas górny P Brak NIE NIE Wartości obciążenia punktowego Obr Pion. Poz. Moment Przp.obiążenia Poz kn kn knm Typ 1, Obciążenie stałe Śnieg my1lewo,0.5my1prawo Śnieg 0.5my1lewo,my1prawo Śnieg my1lewo,my1prawo Wiatr z lewej (brak ssania) Wiatr z prawej (brak ssania) 0.70 Wiatr na szczyt Śnieg my1lewo, 0 prawo Śnieg 0 lewo, my1prawo Wiatr z lewej Wiatr z prawej Człowiek na lewym pasie górnym Człowiek na prawym pasie górnym Dodatkowe właściwości dla transferu obciążenia Połączenie Tarcica Podpora Dostępna. Poz typ wiązara rozstaw kąt typ szer. wys. szerokość wysokość 1 Krawężnica Automatycznie Krawężnica Automatycznie TrussCon od MiTek Polska - Oblicz. wykonane przez: Roofcon Projekt 3D - Data: Czas: Licencja nr: 3692 Strona 2

14 DODATKOWE OBCIĄŻENIE SKUPIONE W KAŻDEJ KOMBINACJI OBCIĄŻEŃ (SGN). KO Pion. Poz. Moment Węzeł Wym. Grupa tarcicy Nr kn kn knm 2 0 Pas górny P Pas górny L Pas górny P KOMBINACJE OBCIĄŻEŃ Nr Warunek KTO 1 S St 1.35*Stałe 2 S Śr 1.15*Stałe + 1.5*ŚniegL(0.5P) *(OZ1 + OZ2 + OZ3) 3 S Śr 1.15*Stałe + 1.5*ŚniegP(0.5L) *(OZ1 + OZ2 + OZ3) 4 S Śr 1.15*Stałe + 1.5*Śnieg *(OZ1 + OZ2 + OZ3) 5 S Śr 1.15*Stałe *Śnieg + 1.5*OZ *(OZ2 + OZ3) 6 S Śr 1.15*Stałe *ŚniegP(0L) + 1.5*OZ *(OZ2 + OZ3) 7 S Śr 1.15*Stałe *ŚniegL(0P) + 1.5*OZ *(OZ2 + OZ3) 8 S Kr 1.15Stałe+1.5Śnieg+1.05(OZ1+OZ2+OZ3)+.9WiatrL(brakssania) 9 S Kr 1.15Stałe+1.5Śnieg+1.05(OZ1+OZ2+OZ3)+.9WiatrP(brakssania) 10 S Kr Stałe + 1.5*Wiatr na szczyt 11 S Ch Stałe + 1.5*Człowiek na lewym PG 12 S Ch Stałe + 1.5*Człowiek na prawym PG 13 S Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegL(0P)+0.9*WiatrL 14 S Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegP(0L)+0.9*WiatrP 15 S Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegL(0P)+1.5*WiatrL 16 S Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegP(0L)+1.5*WiatrP 17 S Stałe + Śnieg + 0.7*(OZ1 + OZ2 + OZ3), Winst 18 S Stałe + Śnieg + 0.7*(OZ1 + OZ2 + OZ3), Wfin 19 S Stałe + ŚniegP(0L) + 0.7*(OZ1 + OZ2 + OZ3), Winst 20 S Stałe + ŚniegP(0L) + 0.7*(OZ1 + OZ2 + OZ3), Wfin 21 S Stałe + ŚniegL(0P) + 0.7*(OZ1 + OZ2 + OZ3), Winst 22 S Stałe + ŚniegL(0P) + 0.7*(OZ1 + OZ2 + OZ3), Wfin 23 S Stałe + 0.5*Śnieg + OZ1 +0.7*(OZ2 + OZ3), Winst 24 S Stałe + 0.5*Śnieg + OZ1 +0.7*(OZ2 + OZ3), Wfin 25 S Stałe + 0.7*(OZ1 + OZ2 + OZ3) + 0.5*ŚniegL(0P) + WiatrL, Winst 26 S Stałe + 0.7*(OZ1 + OZ2 + OZ3) + 0.5*ŚniegL(0P) + WiatrL, Wfin 27 S Stałe + 0.7*(OZ1 + OZ2 + OZ3) + 0.5*ŚniegP(0L) + WiatrP, Winst 28 S Stałe + 0.7*(OZ1 + OZ2 + OZ3) + 0.5*ŚniegP(0L) + WiatrP, Wfin TrussCon od MiTek Polska - Oblicz. wykonane przez: Roofcon Projekt 3D - Data: Czas: Licencja nr: 3692 Strona 3

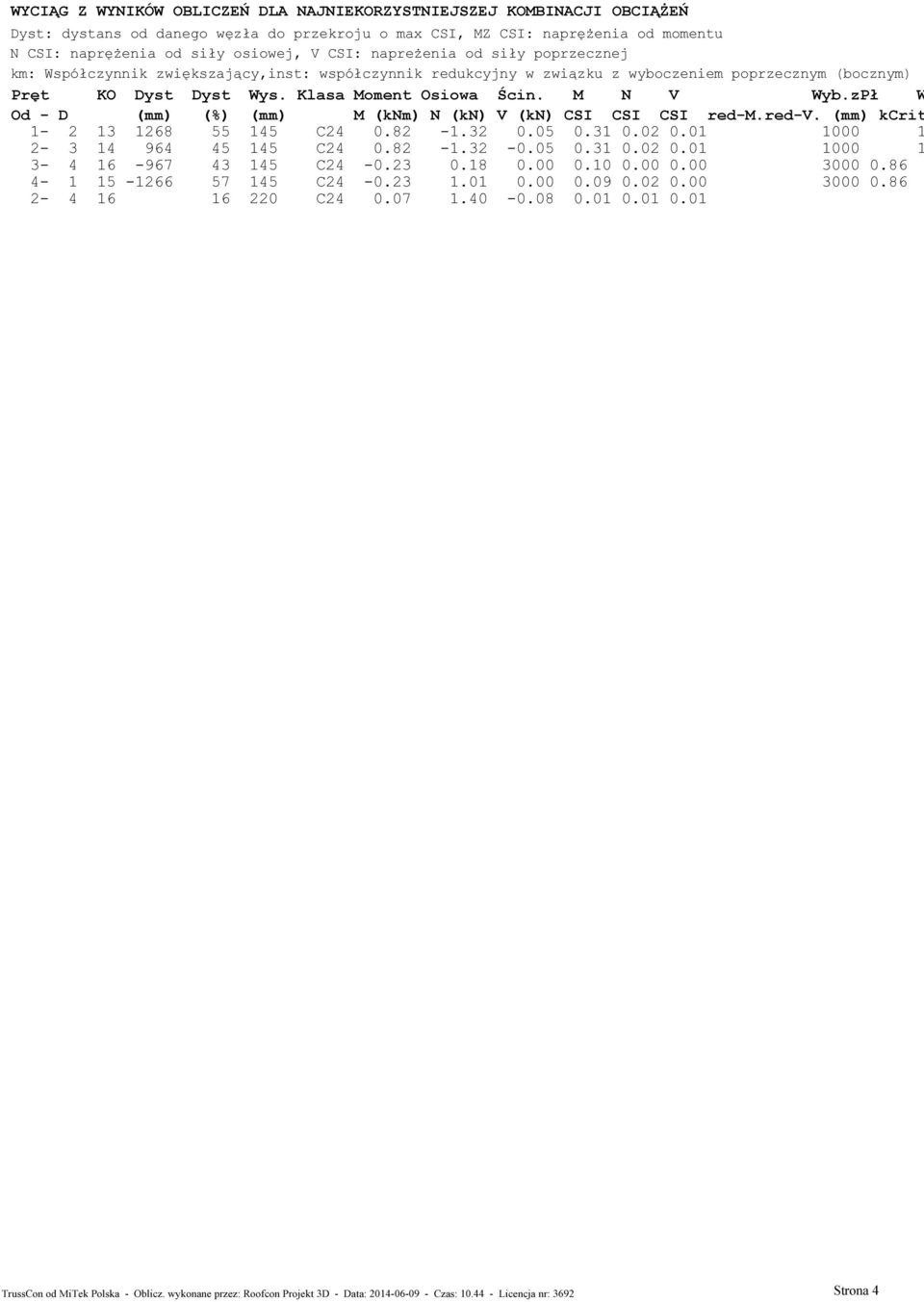

15 WYCIĄG Z WYNIKÓW OBLICZEŃ DLA NAJNIEKORZYSTNIEJSZEJ KOMBINACJI OBCIĄŻEŃ Dyst: dystans od danego węzła do przekroju o max CSI, MZ CSI: naprężenia od momentu N CSI: naprężenia od siły osiowej, V CSI: napreżenia od siły poprzecznej km: Współczynnik zwiększający,inst: współczynnik redukcyjny w związku z wyboczeniem poprzecznym (bocznym) Pręt KO Dyst Dyst Wys. Klasa Moment Osiowa Ścin. M N V Wyb.zPł W Od - D (mm) (%) (mm) M (knm) N (kn) V (kn) CSI CSI CSI red-m.red-v. (mm) kcrit C C C C C TrussCon od MiTek Polska - Oblicz. wykonane przez: Roofcon Projekt 3D - Data: Czas: Licencja nr: 3692 Strona 4

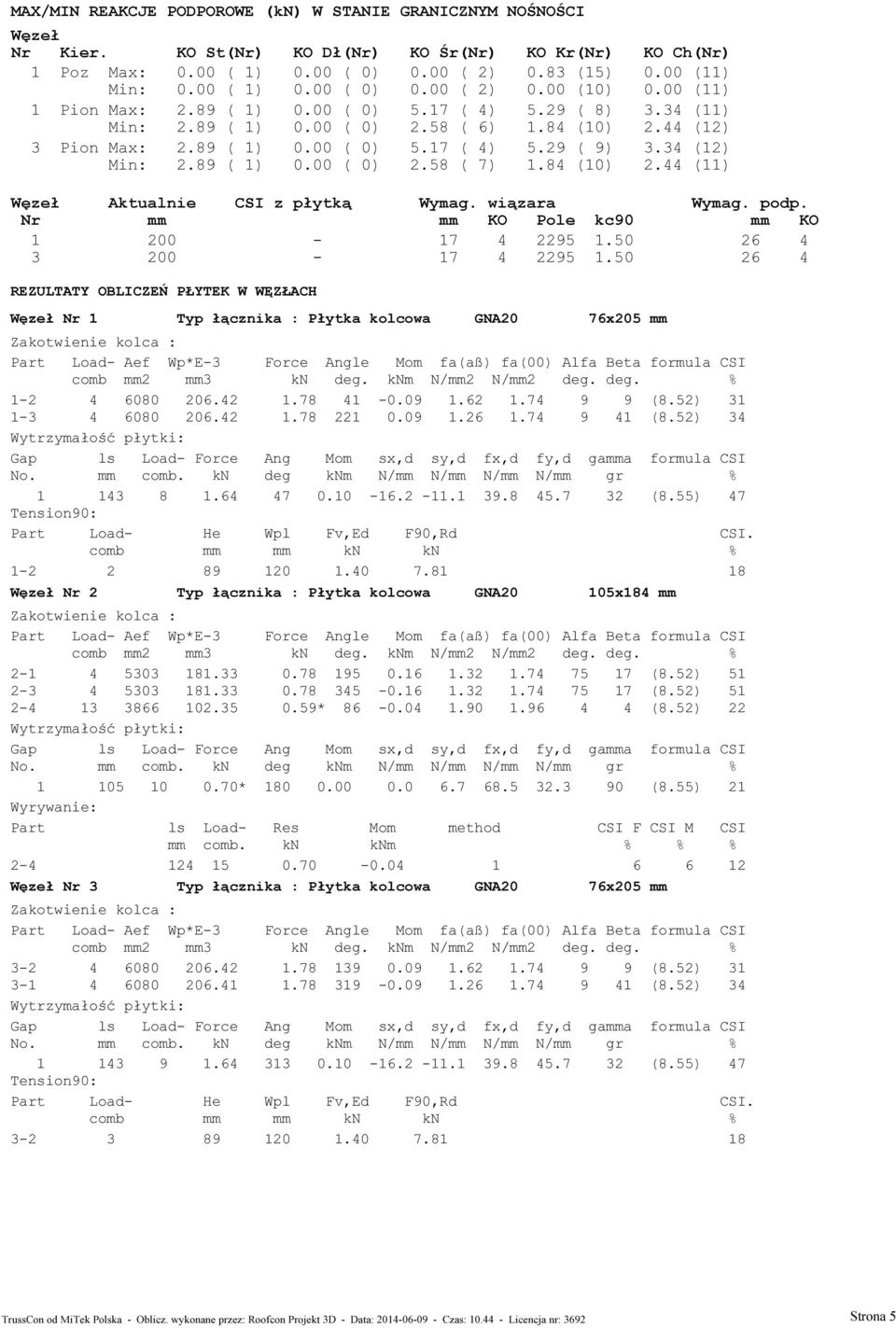

16 MAX/MIN REAKCJE PODPOROWE (kn) W STANIE GRANICZNYM NOŚNOŚCI Węzeł Nr Kier. KO St(Nr) KO Dł(Nr) KO Śr(Nr) KO Kr(Nr) KO Ch(Nr) 1 Poz Max: ( 1) ( 0) ( 2) 0.83 (15) (11) Min: ( 1) ( 0) ( 2) (10) (11) 1 Pion Max: 2.89 ( 1) ( 0) 5.17 ( 4) 5.29 ( 8) 3.34 (11) Min: 2.89 ( 1) ( 0) 2.58 ( 6) 1.84 (10) 2.44 (12) 3 Pion Max: 2.89 ( 1) ( 0) 5.17 ( 4) 5.29 ( 9) 3.34 (12) Min: 2.89 ( 1) ( 0) 2.58 ( 7) 1.84 (10) 2.44 (11) Węzeł Aktualnie CSI z płytką Wymag. wiązara Wymag. podp. Nr mm mm KO Pole kc90 mm KO REZULTATY OBLICZEŃ PŁYTEK W WĘZŁACH Węzeł Nr 1 Typ łącznika : Płytka kolcowa GNA20 76x205 mm Zakotwienie kolca : Part Load- Aef Wp*E-3 Force Angle Mom fa(aß) fa(00) Alfa Beta formula CSI comb mm2 mm3 kn deg. knm N/mm2 N/mm2 deg. deg. % (8.52) (8.52) 34 Wytrzymałość płytki: Gap ls Load- Force Ang Mom sx,d sy,d fx,d fy,d gamma formula CSI No. mm comb. kn deg knm N/mm N/mm N/mm N/mm gr % (8.55) 47 Tension90: Part Load- He Wpl Fv,Ed F90,Rd CSI. comb mm mm kn kn % Węzeł Nr 2 Typ łącznika : Płytka kolcowa GNA20 105x184 mm Zakotwienie kolca : Part Load- Aef Wp*E-3 Force Angle Mom fa(aß) fa(00) Alfa Beta formula CSI comb mm2 mm3 kn deg. knm N/mm2 N/mm2 deg. deg. % (8.52) (8.52) * (8.52) 22 Wytrzymałość płytki: Gap ls Load- Force Ang Mom sx,d sy,d fx,d fy,d gamma formula CSI No. mm comb. kn deg knm N/mm N/mm N/mm N/mm gr % * (8.55) 21 Wyrywanie: Part ls Load- Res Mom method CSI F CSI M CSI mm comb. kn knm % % % Węzeł Nr 3 Typ łącznika : Płytka kolcowa GNA20 76x205 mm Zakotwienie kolca : Part Load- Aef Wp*E-3 Force Angle Mom fa(aß) fa(00) Alfa Beta formula CSI comb mm2 mm3 kn deg. knm N/mm2 N/mm2 deg. deg. % (8.52) (8.52) 34 Wytrzymałość płytki: Gap ls Load- Force Ang Mom sx,d sy,d fx,d fy,d gamma formula CSI No. mm comb. kn deg knm N/mm N/mm N/mm N/mm gr % (8.55) 47 Tension90: Part Load- He Wpl Fv,Ed F90,Rd CSI. comb mm mm kn kn % TrussCon od MiTek Polska - Oblicz. wykonane przez: Roofcon Projekt 3D - Data: Czas: Licencja nr: 3692 Strona 5

17 Węzeł Nr 4 Typ łącznika : Płytka kolcowa GNA20 76x122 mm Zakotwienie kolca : Part Load- Aef Wp*E-3 Force Angle Mom fa(aß) fa(00) Alfa Beta formula CSI comb mm2 mm3 kn deg. knm N/mm2 N/mm2 deg. deg. % * (8.52) * (8.52) 16 Wytrzymałość płytki: Gap ls Load- Force Ang Mom sx,d sy,d fx,d fy,d gamma formula CSI No. mm comb. kn deg knm N/mm N/mm N/mm N/mm gr % * (8.55) 29 Tension90: Part Load- He Wpl Fv,Ed F90,Rd CSI. comb mm mm kn kn % * Minimalna siła do transportu = 0.70 kn ŁĄCZNIKI Łącznik Producent Aprobata Techniczna GNA20 Mitek 1020-CPD ,DoPGNA20-MIT Węzeł Łącz. Rozmiar Max Gwóźdź Nr Typ Szer. Dług. Napręż Il. Typ 1 GNA GNA GNA GNA Max tolerancja położenia łącznika: 5 mm TrussCon od MiTek Polska - Oblicz. wykonane przez: Roofcon Projekt 3D - Data: Czas: Licencja nr: 3692 Strona 6

18 G1a kn KR4a 0.13 KR4b kn KR4a 0.21 KR4b kn/m 0.39 kn/m 13 Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegL(0P)+0.9*WiatrL 15 Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegL(0P)+1.5*WiatrL kn KR4a 0.13 KR4b kn KR4a 0.21 KR4b kn/m 0.39 kn/m CZAS: Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegP(0L)+0.9*WiatrP KMOMBINACJE OBCIĄŻEŃ Strona 1(1) 16 Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegP(0L)+1.5*WiatrP NR ZLECENIA NUMER RYSUNKU Budynek jednorodzinny "GL555" do adaptacji wiązar G1

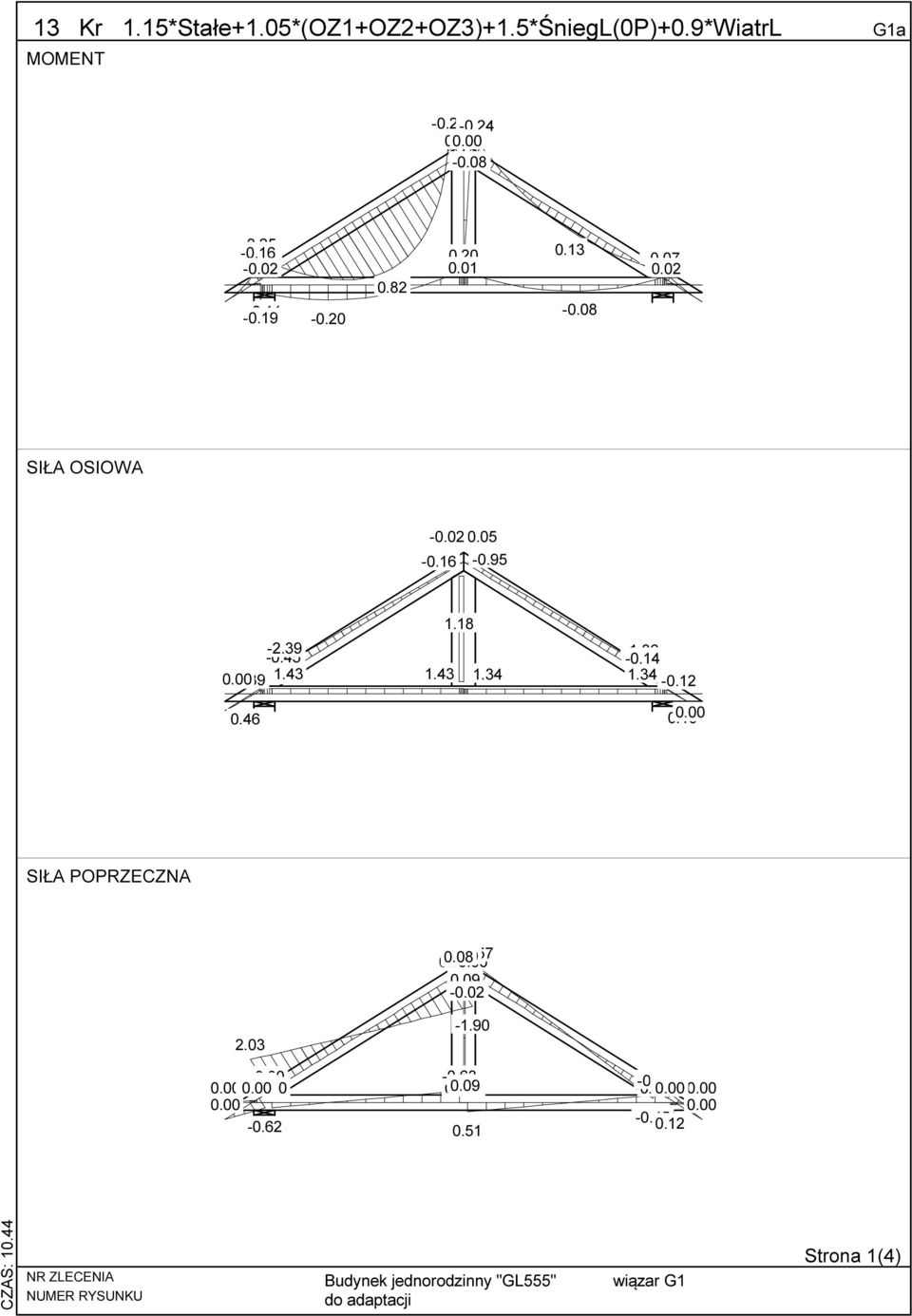

19 13 Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegL(0P)+0.9*WiatrL MOMENT G1a SIŁA OSIOWA SIŁA POPRZECZNA CZAS: NR ZLECENIA NUMER RYSUNKU Budynek jednorodzinny "GL555" do adaptacji wiązar G1 Strona 1(4)

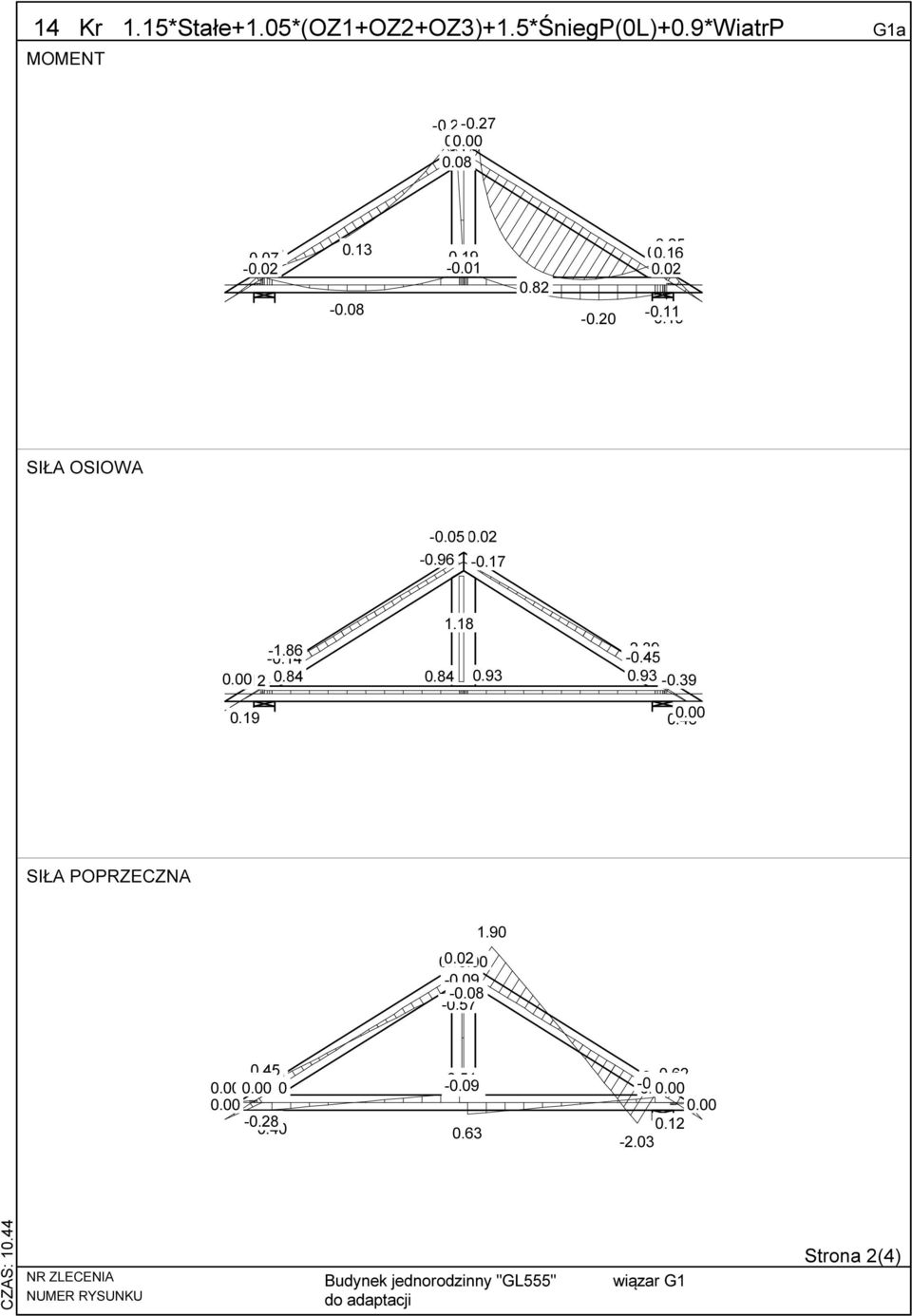

20 14 Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+1.5*ŚniegP(0L)+0.9*WiatrP MOMENT G1a SIŁA OSIOWA SIŁA POPRZECZNA CZAS: NR ZLECENIA NUMER RYSUNKU Budynek jednorodzinny "GL555" do adaptacji wiązar G1 Strona 2(4)

21 15 Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegL(0P)+1.5*WiatrL MOMENT G1a SIŁA OSIOWA SIŁA POPRZECZNA CZAS: NR ZLECENIA NUMER RYSUNKU Budynek jednorodzinny "GL555" do adaptacji wiązar G1 Strona 3(4)

22 16 Kr 1.15*Stałe+1.05*(OZ1+OZ2+OZ3)+0.75*ŚniegP(0L)+1.5*WiatrP MOMENT G1a SIŁA OSIOWA SIŁA POPRZECZNA CZAS: NR ZLECENIA NUMER RYSUNKU Budynek jednorodzinny "GL555" do adaptacji wiązar G1 Strona 4(4)

23 Józef Wołczański Legnica, dn r. (imię i nazwisko) (data) Nr ew. 62/82/LW (nr uprawnień) DOŚ/BO/1117/01 (nr członkowski izby zawodowej) Oświadczenie projektanta Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. DZ. U. Nr 207 z 2003 r. poz z póź. zm.) niniejszym oświadczam, że projekt wykonawczy konstrukcji dachu budynku mieszkalnego jednorodzinnego GL555 sporządzony w dniu r. został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. (pieczęć wraz z podpisem)

24

25

26

27 AUTORYZOWANE ZAKŁADY PREFABRYKACJI: Gdzie zamówić wiązary? Autoryzowane zakłady prefabrykacji i punkty sprzedaży (wg kodów) Nazwa firmy Ulica Kod Miasto telefon ERAGA ul. Cienista 20 lok Warszawa eraga@eraga.com.pl HATEK ul. Tartaczna Pułtusk hatek@hatek.com.pl F.U.H.P. CANADA SYSTEM ul. Leśna Limanowa biuro@canada-system.pl SAWE Niechobrz Niechobrz k. Rzeszowa wojciechsikora@sawe.pl PROFI-CAN ul. Marii Curie Skłodowskiej Piekary Śląskie profi-can@neostrada.pl LABO BPM ul. Księdza Londzina Bielsko-Biała biuro@labo-bpm.com.pl DREW-INWEST ul. Junacka Czechowice-Dziedzice biuro@drew-inwest.pl WIĄZAR SYSTEM ul. Wołczyńska 63B Krzywiczyny kontakt@wiazar-system.pl STOLMAK ul. Jana III Sobieskiego 19a Bielawa stolmak@gmail.com WIĄZARY STANISZÓW Staniszów 23d Jelenia Góra biuro@wiazarystaniszow.pl WESTMALL ul. Kościuszki Prochowice westmall@westmall.com.pl INTER-LERS ul. Czarnieckiego Kłecko k. Gniezna biuro@inter-lers.pl WIĄZARY BURKIETOWICZ ul. Kaliska Odolanów k. Ostrowa Wlkp wiazary@burkietowicz.pl KONSTRUKCYJNY.PL ul. 55 Pułku Piechoty Leszno biuro@konstrukcyjny.pl BLACH-DEK ul. Przemysłowa Wolsztyn konstrukcje@blachdek.com.pl Wiązary Lisiewicz ul. Rozwojowa Sulechów konstrukcje@lisiewicz.com.pl Wiązary Lewandowski Świerkocin Witnica biuro@wiazary-lewandowski.pl PARTNER ul. Przyszłości Szczecin info@partner.szczecin.pl KUDRA I SPÓŁKA ul. Lubieszyńska Mierzyn k/ Szczecina biuro@kudra.com.pl WASCO VILLA Stary Kraków/Kanin Sławno k. Koszalina biuro@wascovilla.pl PPHU ROMAR ul. Polna Człopa info@pphu-romar.pl COMPLEX ul. Szeroka Borkowo k. Gdańska borkowo@complex.gda.pl MODERNDACH Łochocin 6/ Lipno biuro@moderndach.pl WPW INVEST ul. Kilińskiego Łódź biuro@wpwinvest.pl DREWPROJEKT ul. Zgierska Konstantynów Łódzki drewprojekt@o2.pl MABUDO ul. Ceramiczna Zduńska Wola mabudo@mabudo.pl Tartak J.W. WITKOWSCY Rychłowice 21B Wieluń kontakt@wiazar.pl HANTVERKARPOOLEN ul. Łódzka Łowicz biuro@twojdachtwojdom.com PUNKTY DYSTRYBUCJI Nazwa firmy Ulica Kod Miasto telefon CENTROBUD ul. Kłobucka 8 paw Warszawa centrobud@centrobud.pl CENTROBUD ul. Słoneczna Piaseczno/Stara Iwiczna centrobud@centrobud.pl CENTROBUD ul. Przyrzecze Konstancin - Jez centrobud@centrobud.pl CENTROBUD ul. Pogodna 8/ Tarczyn centrobud@centrobud.pl CENTROBUD ul.powstańców Błonie centrobud@centrobud.pl CENTROBUD ul. Cmentarna Maków Mazowiecki centrobud@centrobud.pl CENTROBUD ul. Komisji Edukacji Nar Wyszków centrobud@centrobud.pl PPHU Kamir ul.ciełkowskiego Białystok biuro1@kamirphu.pl PPHU Kamir ul. Serwisowa Białystok biuro1@kamirphu.pl Maxipol ul Garncarska Koprzywnica maxipol@poczta.fm Hadex Sp. z o.o. ul. Klonowica Kraków fkrakow@hadex.com.pl SAWE Biuro Handlowe Wrząsowice Świątniki Górne katarzyna@sawe.pl Konkret-Pronier ul. Komorowskich Żywiec Hadex Sp. z o.o. ul. Gen. H. Le Ronda Katowice fkatowice@hadex.com.pl DZ KONSTRUKCJE BUDOWLANE ul.k.k.baczyńskiego Sosnowiec info@dz-konstrukcje.pl WIĄZAR-SYSTEM o/śląsk ul. Podmiejska Piekary Śląskie m.bajerski@wiazar-system.pl Hadex Sp. z o.o. ul. Kard. St. Wyszyńskiego Piekary Śląskie fpiekary@hadex.com.pl TECH- DREW ul. Sadowskiego Piekary Śląskie techdrew@op.pl Markas Marek Spruś ul. Tarnogórska Świerklaniec marek.markas@interia.pl Hadex Sp. z o.o. ul. Warszawska Bieruń fbierun@hadex.com.pl Hadex Sp. z o.o. ul. Górnośląska 3d Pszczyna fpszczyna@hadex.com.pl Hadex Sp. z o.o. ul. Dębowiecka Ochaby Małe fochaby@hadex.com.pl Domdepot Ustroń ul. Choinkowa Ustroń Hadex Sp. z o.o. ul. Dojazdowa Gliwice fgliwice@hadex.com.pl Hadex Sp. z o.o. ul. Dworcowa Żory fzory@hadex.com.pl Hadex Sp. z o.o. ul. Łąkowa Jastrzębie Borynia hadex@hadex.com.pl Hadex Sp. z o.o. ul. Wodzisławska Rybnik hadex@hadex.com.pl Hadex Sp. z o.o. ul. Rymera 116a Radlin hadex@hadex.com.pl INTECH / oddział ul. Światowida Opole opole@intechpw.com.pl Concreto s.c. ul. T.Kościuszki 108a/ Wrocław concreto@concreto.biz GMS HOUSE S.C. al. Poprzeczna Wrocław biuro@gmshouse.pl Budus Wrocław ul. Brücknera Wrocław brucknera@budus.pl OSIŃSKI I SYN ul. Dzierżoniowska 16 C Strzelin ois@ois.com.pl FAGO /oddział ul. Legnicka Ząbkowice Śląskie fago@net.pl FAGO /oddział ul. Budowlana Pszenno fago@net.pl INTECH ul. Szarych Szeregów 6 K Strzegom handlowy@intechpw.com.pl FAGO/oddział ul. Piłsudskiego Dzierżoniów fago@net.pl Marcco ul Bolesława Chrobrego Wałbrzych marccozamowienia@op.pl PAGAZ Kamienna Góra ul. Spacerowa 1 e Kamienna Góra pagaz@post.pl WIĄZARY BURKIETOWICZ ul. Wolności Jelenia Góra m.myrlak@burkietowicz.pl Przedsiębiorstwo Wiel. ul. Stawowa Mysłakowice biuro@a-bhurt.com.pl INTECH /oddział ul. Sierocińska Legnica legnica@intechpw.com.pl ZAKŁAD STOLARSKI "MAGBOS" ul. Wyszyńskiego 12 B Złotoryja info@magbos.com GRADIX ul. Lwówecka Gryfów Śląski gradix@go2.pl JAWA ul. Ceramiczna Bolesławiec jawabiuro@interia.pl Punex Żarska Wieś Żarska Wieś punex@wp.pl ROMAR o/ Poznań ul. Polska Poznań poznan@pphu-romar.pl Wesołek ul. Składowa Chocicza chocicza@mbwesolek.pl DAM-BUD ul. Olszowa Kępno Peamco ul Obrońców Lwowa Leszno info@peamco.pl WIĄZARY BURKIETOWICZ ul. 5 stycznia 2/ Wolsztyn a.przadka@burkietowicz.pl Centrum Materiałów Bud. ul. Gorzowska Zielona Góra cembe@cembe.com.pl Jadar ul. Dworcowa Łagów Lubuski hurtowniajadar@o2.pl Elmar ul. Piłsudskiego Nowa Sól emelmar@o2.pl APA - 2 Spółka Jawna ul. Stalmacha Szczecin apa2@apa2.pl INTER-LERS o/bydgoszcz ul. Wojska Polskiego Bydgoszcz bydgoszcz@inter-lers.pl Gemini ul. Brzeska Radziejów Dach i Styl Gorzeń biuro@dachistyl.com Aktualną mapę z zakładami można zobaczyć na:
