VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw. Wytyczne projektowe. VITOCAL 222-S Typ AWT-AC 221.A/AWT- AC 221.

Wielkość: px
Rozpocząć pokaz od strony:

Download "VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw. Wytyczne projektowe. VITOCAL 222-S Typ AWT-AC 221.A/AWT- AC 221."

Transkrypt

1 VIESMANN VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw Wytyczne projektowe Pompa ciepła powietrze/woda z napędem elektrycznym w wersji Split z modułem zewnętrznym i wewnętrznym Moduł wewnętrzny z regulatorem pomp ciepła Vitotronic 200, wysoce wydajna pompa obiegowa do obiegu wtórnego, 3- drogowy zawór przełączny i armatura zabezpieczająca VITOCAL 200-S Typ AWB 201.B/ AWB 201.C Do ogrzewania pomieszczeń i podgrzewu ciepłej wody użytkowej w instalacjach grzewczych VITOCAL 200-S Typ AWB-AC 201.B/AWB- AC 201.C Wyposażenie jak w przypadku AWB 201.B/AWB 201.C, dodatkowo funkcja chłodzenia active cooling. Z wbudowanym przepływowym podgrzewaczem wody grzewczej VITOCAL 222-S Typ AWT-AC 221.A/AWT- AC 221.B Kompaktowa pompa ciepła do ogrzewania pomieszczeń/ chłodzenia i podgrzewu ciepłej wody użytkowej w instalacjach grzewczych Z wbudowanym pojemnościowym podgrzewaczem wody (pojemność 170 l), funkcją chłodzenia active cooling i przepływowym podgrzewaczem wody grzewczej VITOCAL 242-S Typ AWT-AC 241.A/AWT- AC 241.B Wyposażenie jak w przypadku Vitocal 222-S, z dodatkową możliwością wykorzystania w instalacji solarnej. Podgrzewacz o pojemności 220 l 5/2015

2 Spis treści Spis treści 1. Vitocal 200-S 1. 1 Opis wyrobu... 6 Zalety... 6 Stan fabryczny... 7 Zestawienie typów Dane techniczne... 8 Dane techniczne... 8 Wymiary Granice zastosowania zgodnie z EN Vitocal 222-S 2. 1 Opis wyrobu Zalety Stan fabryczny Zestawienie typów Dane techniczne Dane techniczne Wymiary Granice zastosowania zgodnie z EN Vitocal 242-S 3. 1 Opis wyrobu Zalety Stan fabryczny Zestawienie typów Dane techniczne Dane techniczne Wymiary Granice zastosowania zgodnie z EN Moduły zewnętrzne 4. 1 Wymiary Typ AWB/AWB-AC 201.B04, AWT-AC 221.A04, AWT-AC 241.A04 (urządzenia 230 V) Typ AWB/AWB-AC 201.B05 i B07, AWT-AC 221.A05 i A07, AWT-AC 241.A05 i A07 (urządzenia 230 V) Typ AWB/AWB-AC 201.B/C10 i B/C13, AWT-AC 221.A/B10 i A/B13, AWT-AC 241.A/B10 i A/B13 (urządzenia 230 V/400 V) Charakterystyki 5. 1 Wykresy mocy dla typu AWB/AWB-AC 201.B04, AWT-AC 221.A04, AWT-AC 241.A04 (urządzenia 230 V) Ogrzewanie Chłodzenie (nie dotyczy typu AWB 201.B04) Wykresy mocy dla typu AWB/AWB-AC 201.B05, AWT-AC 221.A05, AWT-AC 241.A05 (urządzenia 230 V) Ogrzewanie Wykresy mocy dla typu AWB/AWB-AC 201.B07, AWT-AC 221.A07, AWT-AC 241.A07 (urządzenia 230 V) Ogrzewanie Chłodzenie (nie dotyczy typu AWB 201.B07) Wykresy mocy dla typu AWB/AWB-AC 201.B10, AWT-AC 221.A10, AWT-AC 241.A10 (urządzenia 230 V) Ogrzewanie Chłodzenie (nie dotyczy typu AWB 201.B10) Wykresy mocy dla typu AWB/AWB-AC 201.C10, AWT-AC 221.B10, AWT-AC 241.B10 (urządzenia 400 V) Ogrzewanie Wykresy mocy dla typu AWB/AWB-AC 201.B13, AWT-AC 221.A13, AWT-AC 241.A13 (urządzenia 230 V) Ogrzewanie Chłodzenie (nie dotyczy typu AWB 201.B13) Wykresy mocy dla typu AWB/AWB-AC 201.C13, AWT-AC 221.B13, AWT-AC 241.B13 (urządzenia 400 V) Ogrzewanie Współczynnik korekty mocy Ogrzewanie Chłodzenie (nie w przypadku typu AWB 201.B) Charakterystyki pomp Dyspozycyjne wysokości tłoczenia zamontowanej pompy obiegowej Pojemnościowy podgrzewacz wody do Vitocal 200-S 6. 1 Vitocell 100-V, typ CVW Vitocell 100-V, typ CVA Vitocell 100-B, typ CVB VIESMANN VITOCAL

3 Spis treści (ciąg dalszy) 7. Instalacyjne wyposażenie dodatkowe 7. 1 Przegląd Urządzenie nawiewno-wywiewne Vitovent 300-F Obieg grzewczy (obieg wtórny) Ciepłomierz Pompy obiegowe Wysokowydajna pompa obiegowa Zestaw przyłączeniowy obiegu wtórnego Zestaw przyłączeniowy zasilania/powrotu obiegu grzewczego Vitocell 100-W, typ SVP Podgrzew ciepłej wody użytkowej ogólnie Armatura zabezpieczająca wg DIN Podgrzew ciepłej wody użytkowej za pomocą wbudowanego podgrzewacza pojemnościowego Zestaw przyłączeniowy do montażu wstępnego/ciepłej wody użytkowej Zestaw przyłączeniowy cyrkulacji Anoda ochronna Podgrzew ciepłej wody użytkowej za pomocą Vitocell 100-V, typ CVAA (300 l), typ CVW (390 l) i Vitocell 100-W, typ CVAA (300 l) Grzałka elektryczna EHE Grzałka elektryczna EHE Zestaw solarnych wymienników ciepła Anoda ochronna Podgrzew ciepłej wody użytkowej za pomocą Vitocell 100-B, typ CVBB (300 l), typ CVB (500 l) i Vitocell 100-W, typ CVBB (300 l) Grzałka elektryczna EHE Anoda ochronna Solarny podgrzew ciepłej wody użytkowej za pomocą Vitocal 242-S Kolektory słoneczne Zestaw przyłączeniowy obiegu solarnego Solar-Divicon, typ PS Zabezpieczający ogranicznik temperatury do instalacji solanych Czujnik temperatury cieczy w kolektorze Czynnik grzewczy Tyfocor LS Stacja napełniania Chłodzenie Przełącznik wilgotnościowy 230 V Czujnik ochrony przed zamarzaniem drogowy zawór przełączny (R 1) Kontaktowy czujnik temperatury Czujnik temperatury pomieszczenia do oddzielnego obiegu chłodzącego Połączenie obiegu chłodniczego Rura miedziana z izolacją cieplną Taśma termoizolacyjna Taśma klejąca PCV Dwuzłączki Nakrętki kołpakowe zawijane Adaptery zawijane Euro Miedziane pierścienie uszczelniające Wewnętrzne mufy lutownicze Montaż modułu zewnętrznego Wspornik do montażu modułu zewnętrznego na podłożu Zestaw wsporników do montażu ściennego modułu zewnętrznego Zestaw instalacyjny do montażu ściennego modułu zewnętrznego Zestaw instalacyjny do montażu na podłożu modułu zewnętrznego Pozostały osprzęt Podest w stanie surowym Zestaw odpływowy Pokrywy blaszane (boczne) Uchwyt transportowy Masa uszczelniająca Taśma piankowa Elektryczne ogrzewanie dodatkowe Specjalny środek czyszczący Wskazówki projektowe 8. 1 Zasilanie elektryczne i taryfy Procedura zgłoszeniowa VITOCAL VIESMANN 3

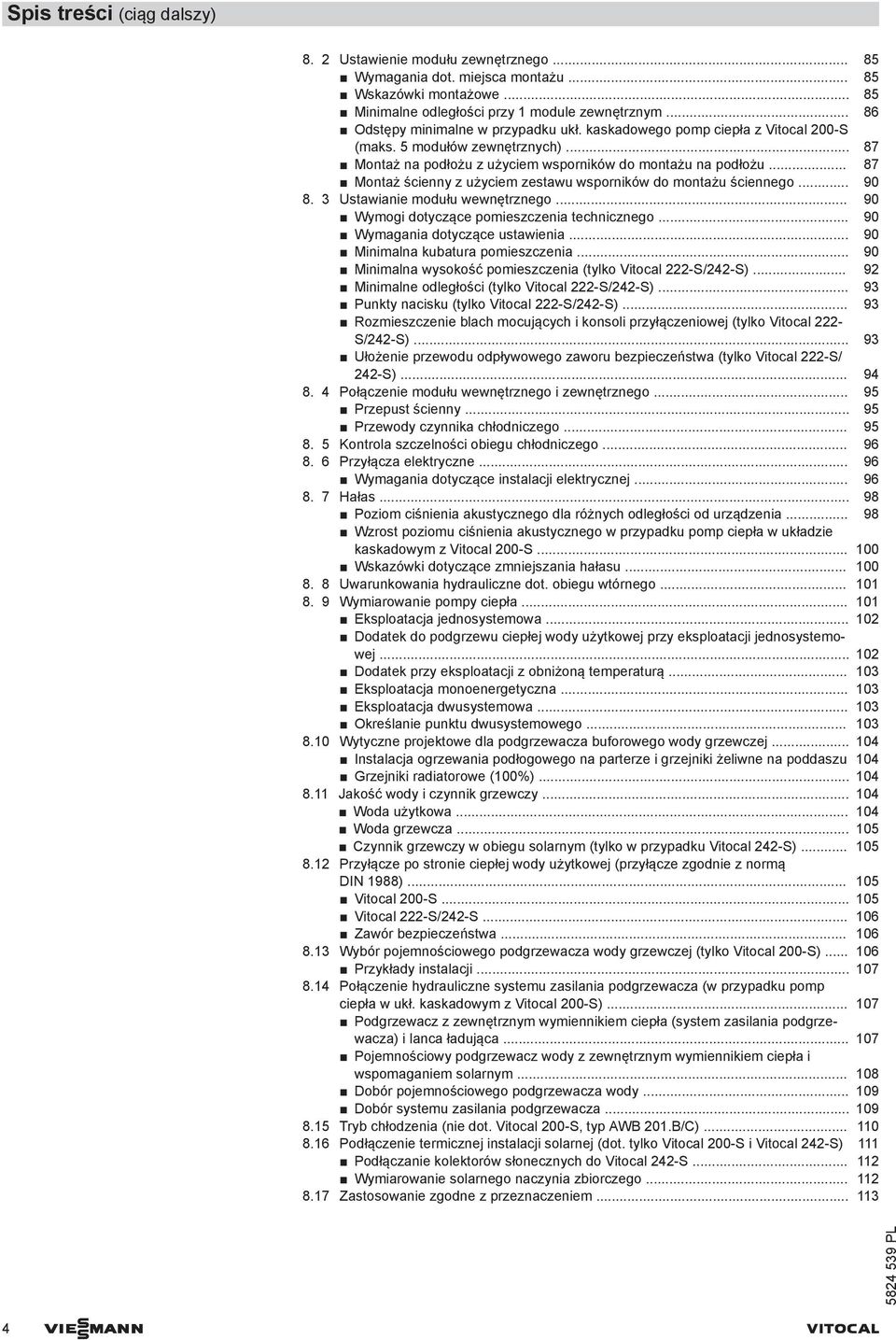

4 Spis treści (ciąg dalszy) 8. 2 Ustawienie modułu zewnętrznego Wymagania dot. miejsca montażu Wskazówki montażowe Minimalne odległości przy 1 module zewnętrznym Odstępy minimalne w przypadku ukł. kaskadowego pomp ciepła z Vitocal 200-S (maks. 5 modułów zewnętrznych) Montaż na podłożu z użyciem wsporników do montażu na podłożu Montaż ścienny z użyciem zestawu wsporników do montażu ściennego Ustawianie modułu wewnętrznego Wymogi dotyczące pomieszczenia technicznego Wymagania dotyczące ustawienia Minimalna kubatura pomieszczenia Minimalna wysokość pomieszczenia (tylko Vitocal 222-S/242-S) Minimalne odległości (tylko Vitocal 222-S/242-S) Punkty nacisku (tylko Vitocal 222-S/242-S) Rozmieszczenie blach mocujących i konsoli przyłączeniowej (tylko Vitocal 222- S/242-S) Ułożenie przewodu odpływowego zaworu bezpieczeństwa (tylko Vitocal 222-S/ 242-S) Połączenie modułu wewnętrznego i zewnętrznego Przepust ścienny Przewody czynnika chłodniczego Kontrola szczelności obiegu chłodniczego Przyłącza elektryczne Wymagania dotyczące instalacji elektrycznej Hałas Poziom ciśnienia akustycznego dla różnych odległości od urządzenia Wzrost poziomu ciśnienia akustycznego w przypadku pomp ciepła w układzie kaskadowym z Vitocal 200-S Wskazówki dotyczące zmniejszania hałasu Uwarunkowania hydrauliczne dot. obiegu wtórnego Wymiarowanie pompy ciepła Eksploatacja jednosystemowa Dodatek do podgrzewu ciepłej wody użytkowej przy eksploatacji jednosystemowej Dodatek przy eksploatacji z obniżoną temperaturą Eksploatacja monoenergetyczna Eksploatacja dwusystemowa Określanie punktu dwusystemowego Wytyczne projektowe dla podgrzewacza buforowego wody grzewczej Instalacja ogrzewania podłogowego na parterze i grzejniki żeliwne na poddaszu 104 Grzejniki radiatorowe (100%) Jakość wody i czynnik grzewczy Woda użytkowa Woda grzewcza Czynnik grzewczy w obiegu solarnym (tylko w przypadku Vitocal 242-S) Przyłącze po stronie ciepłej wody użytkowej (przyłącze zgodnie z normą DIN 1988) Vitocal 200-S Vitocal 222-S/242-S Zawór bezpieczeństwa Wybór pojemnościowego podgrzewacza wody grzewczej (tylko Vitocal 200-S) Przykłady instalacji Połączenie hydrauliczne systemu zasilania podgrzewacza (w przypadku pomp ciepła w ukł. kaskadowym z Vitocal 200-S) Podgrzewacz z zewnętrznym wymiennikiem ciepła (system zasilania podgrzewacza) i lanca ładująca Pojemnościowy podgrzewacz wody z zewnętrznym wymiennikiem ciepła i wspomaganiem solarnym Dobór pojemnościowego podgrzewacza wody Dobór systemu zasilania podgrzewacza Tryb chłodzenia (nie dot. Vitocal 200-S, typ AWB 201.B/C) Podłączenie termicznej instalacji solarnej (dot. tylko Vitocal 200-S i Vitocal 242-S) 111 Podłączanie kolektorów słonecznych do Vitocal 242-S Wymiarowanie solarnego naczynia zbiorczego Zastosowanie zgodne z przeznaczeniem VIESMANN VITOCAL

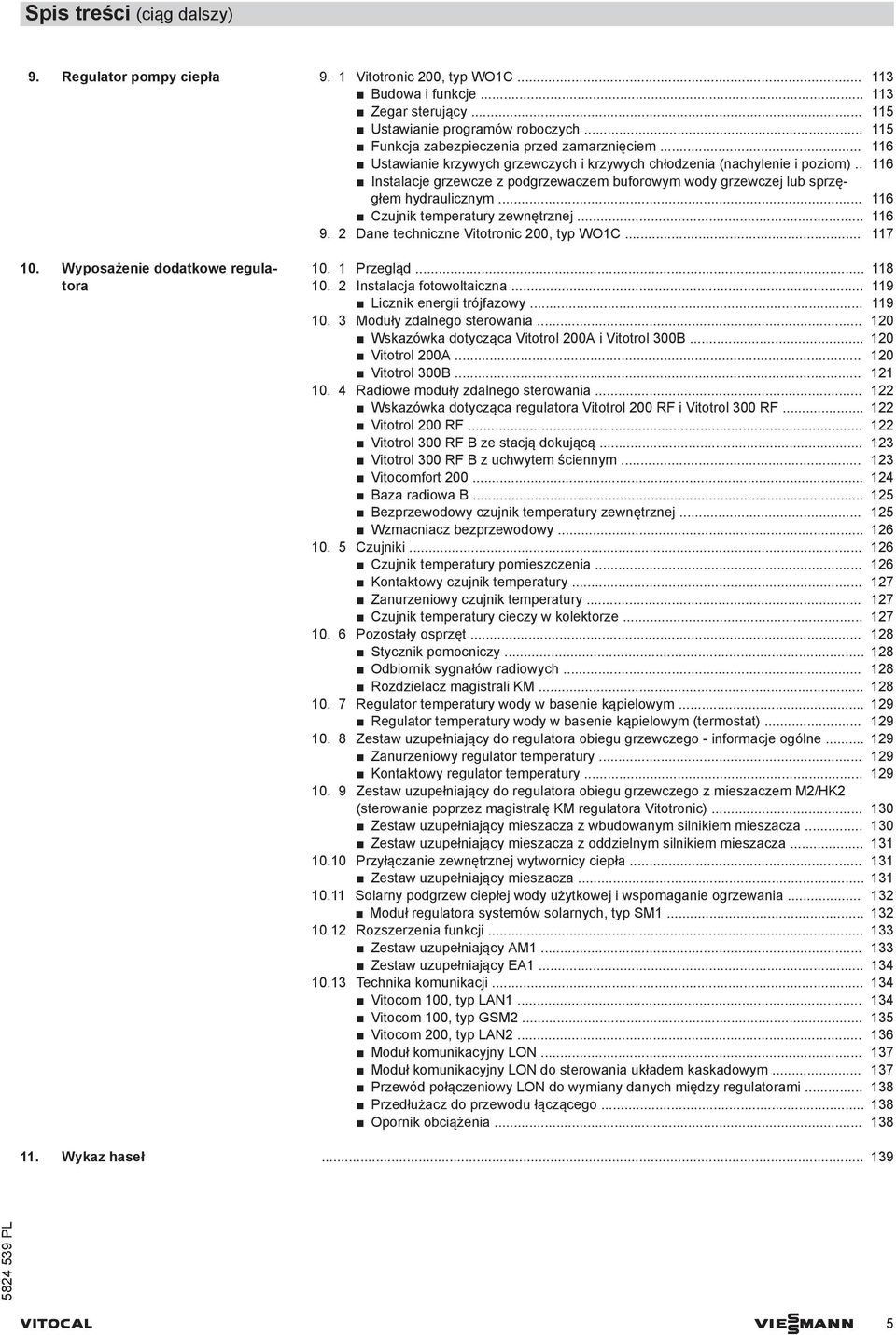

5 Spis treści (ciąg dalszy) 9. Regulator pompy ciepła 9. 1 Vitotronic 200, typ WO1C Budowa i funkcje Zegar sterujący Ustawianie programów roboczych Funkcja zabezpieczenia przed zamarznięciem Ustawianie krzywych grzewczych i krzywych chłodzenia (nachylenie i poziom) Instalacje grzewcze z podgrzewaczem buforowym wody grzewczej lub sprzęgłem hydraulicznym Czujnik temperatury zewnętrznej Dane techniczne Vitotronic 200, typ WO1C Wyposażenie dodatkowe regulatora Przegląd Instalacja fotowoltaiczna Licznik energii trójfazowy Moduły zdalnego sterowania Wskazówka dotycząca Vitotrol 200A i Vitotrol 300B Vitotrol 200A Vitotrol 300B Radiowe moduły zdalnego sterowania Wskazówka dotycząca regulatora Vitotrol 200 RF i Vitotrol 300 RF Vitotrol 200 RF Vitotrol 300 RF B ze stacją dokującą Vitotrol 300 RF B z uchwytem ściennym Vitocomfort Baza radiowa B Bezprzewodowy czujnik temperatury zewnętrznej Wzmacniacz bezprzewodowy Czujniki Czujnik temperatury pomieszczenia Kontaktowy czujnik temperatury Zanurzeniowy czujnik temperatury Czujnik temperatury cieczy w kolektorze Pozostały osprzęt Stycznik pomocniczy Odbiornik sygnałów radiowych Rozdzielacz magistrali KM Regulator temperatury wody w basenie kąpielowym Regulator temperatury wody w basenie kąpielowym (termostat) Zestaw uzupełniający do regulatora obiegu grzewczego - informacje ogólne Zanurzeniowy regulator temperatury Kontaktowy regulator temperatury Zestaw uzupełniający do regulatora obiegu grzewczego z mieszaczem M2/HK2 (sterowanie poprzez magistralę KM regulatora Vitotronic) Zestaw uzupełniający mieszacza z wbudowanym silnikiem mieszacza Zestaw uzupełniający mieszacza z oddzielnym silnikiem mieszacza Przyłączanie zewnętrznej wytwornicy ciepła Zestaw uzupełniający mieszacza Solarny podgrzew ciepłej wody użytkowej i wspomaganie ogrzewania Moduł regulatora systemów solarnych, typ SM Rozszerzenia funkcji Zestaw uzupełniający AM Zestaw uzupełniający EA Technika komunikacji Vitocom 100, typ LAN Vitocom 100, typ GSM Vitocom 200, typ LAN Moduł komunikacyjny LON Moduł komunikacyjny LON do sterowania układem kaskadowym Przewód połączeniowy LON do wymiany danych między regulatorami Przedłużacz do przewodu łączącego Opornik obciążenia Wykaz haseł VITOCAL VIESMANN 5

6 Vitocal 200-S 1.1 Opis wyrobu 1 Zalety Moduł wewnętrzny A Przepływowy podgrzewacz wody grzewczej (tylko typ AWB-AC) B Skraplacz C 3-drogowy zawór przełączny ogrzewanie/podgrzew ciepłej wody użytkowej D Pompa wtórna (wysokowydajna pompa obiegowa) E Regulator pompy ciepła Vitotronic 200 Niewielkie koszty eksploatacji dzięki wysokiej wartości COP (COP = Coefficient of Performance) według normy EN 14511: do 5,1 (A7/W35) i do 3,8 (A2/W35). Regulacja mocy oraz inwerter DC zapewniają wysoką wydajność przy eksploatacji z obciążeniem częściowym. Maksymalna temperatura na zasilaniu: do 55 C przy temperaturze zewnętrznej 15 C. Moduł wewnętrzny z wysoce wydajną pompą obiegową, wymiennikiem ciepła, 3-drogowym zaworem przełącznym, armaturą zabezpieczającą i regulatorem, a w wariancie ogrzewanie/chłodzenie również z wbudowanym przepływowym podgrzewaczem wody grzewczej. Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym. Komfort użytkowania dzięki wersji odwracalnej, umożliwiającej zarówno ogrzewanie, jak i chłodzenie (tylko typ AWB-AC). Optymalne wykorzystanie samodzielnie wytworzonego prądu z instalacji fotowoltaicznych. Zoptymalizowana pod względem COP funkcja kaskady maks. 5 pomp ciepła Znak jakości EHPA jako dowód stopnia efektywności (COP) tłoczenia wg programu stymulacji rynku. 6 VIESMANN VITOCAL

7 Vitocal 200-S (ciąg dalszy) Stan fabryczny Typ AWB 201.B/AWB 201.C Zakres dostawy: Kompletna pompa ciepła w wersji Split, złożona z modułu wewnętrznego i zewnętrznego Moduł wewnętrzny: Wbudowany 3-drogowy zawór przełączny ogrzewanie/ podgrzew ciepłej wody użytkowej. Wbudowana wysokowydajna pompa obiegowa do obiegu wtórnego Armatura zabezpieczająca obieg grzewczy (w zestawie) Sterowany pogodowo regulator pompy ciepła Vitotronic 200 z czujnikiem temperatury zewnętrznej Uchwyt ścienny Moduł zewnętrzny: Ilość eksploatacyjna czynnika chłodniczego (R410A) dla standardowej długości przewodu do 12,0 m Przyłącza zaciskowe do przewodów czynnika chłodniczego Sprężarka sterowana inwerterem 4-drogowy zawór przełączny i elektroniczny zawór rozprężny (EZR) Typ AWB-AC 201.B/AWB-AC 201.C Wyposażenie jak w przypadku typu AWB 201.B/AWB 201.C Dodatkowy zakres dostawy: Przepływowy podgrzewacz wody grzewczej wbudowany w moduł wewnętrzny. 1 Zestawienie typów Typ Przepływowy podgrzewacz wody Napięcie znamionowe grzewczej Moduł wewnętrzny Moduł zewnętrzny AWB 201.B 230 V~ 230 V~ AWB-AC 201.B X 230 V~ 230 V~ AWB 201.C 230 V~ 400 V~ AWB-AC 201.C X 230 V~ 400 V~ VITOCAL VIESMANN 7

8 Vitocal 200-S (ciąg dalszy) 1.2 Dane techniczne 1 Dane techniczne Urządzenia 230 V Typ AWB/AWB-AC 201.B B B B B13 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A2/W35) Znamionowa moc cieplna kw 3,00 4,05 5,60 7,70 10,6 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 0,91 1,18 1,73 2,20 3,25 Stopień efektywności (COP) w trybie 3,30 3,43 3,24 3,50 3,26 grzewczym Regulacja mocy kw 1,10 do 3,80 1,30 do 6,50 1,30 do 7,70 4,40 do 9,90 5,00 do 11,90 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 4,50 5,04 8,39 10,90 14,6 Prędkość obrotowa wentylatora obr./min Przepływ objętościowy powietrza m 3 /h Pobór mocy elektrycznej kw 0,97 1,13 1,96 2,36 3,40 Stopień efektywności (COP) w trybie 4,64 4,46 4,28 4,62 4,29 grzewczym Regulacja mocy kw 1,20 do 5,30 1,80 do 8,40 1,80 do 9,50 5,00 do 14,00 5,00 do 16,10 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A 7/W35) Znamionowa moc cieplna kw 3,20 4,60 6,60 8,72 9,14 Pobór mocy elektrycznej kw 1,27 1,74 2,68 3,46 3,70 Stopień efektywności (COP) w trybie 2,58 2,64 2,49 2,55 2,47 grzewczym Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W7, różnica 5 K) Znamionowa wydajność chłodnicza kw 3,20 4,20 6,20 7,40 9,10 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 1,08 1,35 2,40 2,69 3,64 Stopień efektywności (EER) w trybie 2,96 3,10 2,58 2,75 2,50 chłodzenia Regulacja mocy kw 1,20 do 3,80 1,60 do 7,00 1,60 do 8,00 2,40 do 8,50 2,40 do 10,00 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W18, różnica 5 K) Znamionowa wydajność chłodnicza kw 4,20 6,90 8,80 10,00 12,60 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 1,13 1,82 2,63 2,80 4,20 Stopień efektywności (EER) w trybie 3,72 3,80 3,35 3,57 3,00 chłodzenia Temperatura powietrza na wlocie Tryb chłodzenia (typ AWB-AC) Min. C Maks. C Tryb grzewczy Min. C Maks. C Woda grzewcza (obieg wtórny) Pojemność l 2,2 2,2 2,2 3,2 3,2 Minimalny przepływ objętościowy (koniecznie l/h przestrzegać) Pojemność minimalna instalacji grzewczej (bez możliwości odcinania) l Maks. zewnętrzna strata ciśnienia (RFH) przy minimalnym przepływie objętościowym mbar kpa Maks. temperatura zasilania C VIESMANN VITOCAL

9 Vitocal 200-S (ciąg dalszy) Typ AWB/AWB-AC 201.B B B B B13 Parametry elektryczne modułu zewnętrznego Napięcie znamionowe sprężarki 1/N/PE 230 V/50 Hz Maks. prąd roboczy sprężarki A 13,5 15,7 15,7 19,6 26,5 Prąd rozruchowy sprężarki A 10, Prąd rozruchowy sprężarki przy zablokowanym A wirniku Bezpiecznik A Stopień ochrony IP Parametry elektryczne modułu wewnętrznego Regulator pompy ciepła/moduł elektroniczny Napięcie znamionowe regulatora/układu 1/N/PE 230 V/50 Hz elektronicznego Zabezpieczenie przyłącza elektrycznego 1 x B16A Zabezpieczenie wewnętrzne T 6,3 A/250 V Przepływowy podgrzewacz wody grzewczej Typ AWB-AC Napięcie znamionowe 1/N/PE 230 V/50 Hz 3/N/PE 400 V/50 Hz Moc grzewcza kw 8,8 Zabezpieczenie przyłącza elektrycznego 3 x B16A Pobór mocy elektrycznej Wentylator (maks.) W Moduł zewnętrzny (maks.) kw 3,0 3,6 3,6 4,6 5,8 Pompa wtórna (PWM) W 3 do 50 3 do 50 3 do 50 3 do 70 3 do 70 Regulator/układ elektroniczny modułu W zewnętrznego (maks.) Regulator/układ elektroniczny modułu W wewnętrznego (maks.) Maks. moc regulatora/układu elektronicznego W Obieg chłodniczy Czynnik roboczy R410A R410A R410A R410A R410A Ilość napełnienia kg 1,2 2,15 2,15 2,95 2,95 Potencjał tworzenia efektu cieplarnianego (GWP) Ekwiwalent CO 2 t 2,51 4,50 4,50 6,20 6,20 Ilość do uzupełnienia w przypadku g/m przewodów o długości od >12 m do 30 m Sprężarka (całkowicie hermetyczna) Typ Tłok mimośrodowdowdowy Tłok mimośro- Tłok mimośro- Scroll Scroll Dop. ciśnienie robocze Strona wysokiego ciśnienia bar MPa 43 4,3 43 4,3 43 4,3 43 4,3 43 4,3 Strona niskiego ciśnienia bar MPa 43 4,3 43 4,3 43 4,3 43 4,3 43 4,3 Wymiary modułu zewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Wymiary modułu wewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita Moduł zewnętrzny kg Moduł wewnętrzny, typ AWB kg Moduł wewnętrzny, typ AWB-AC kg Dop. ciśnienie robocze po stronie wtórnej bar MPa 3 0,3 3 0,3 3 0,3 3 0,3 3 0,3 1 VITOCAL VIESMANN 9

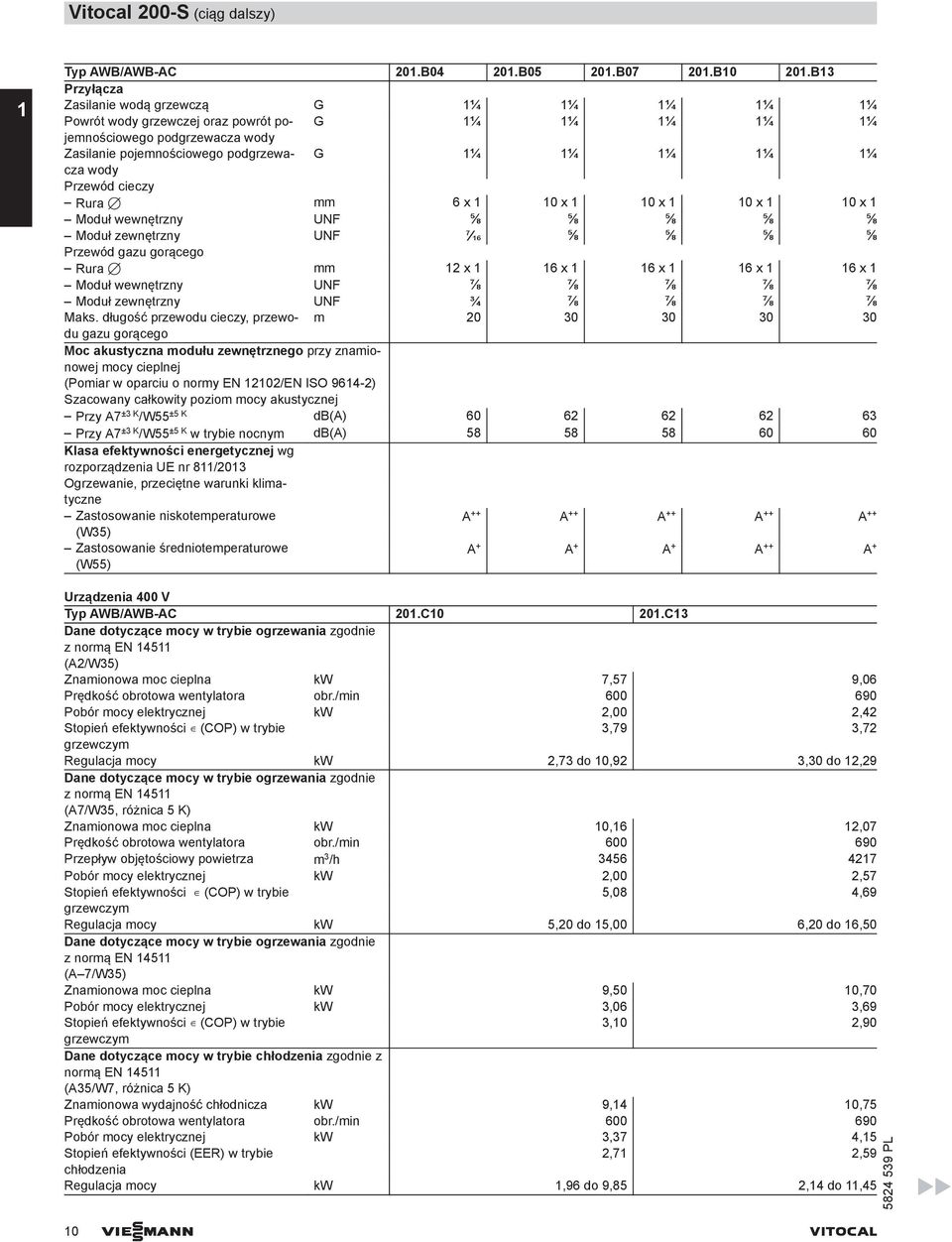

10 Vitocal 200-S (ciąg dalszy) 1 Typ AWB/AWB-AC 201.B B B B B13 Przyłącza Zasilanie wodą grzewczą G 1¼ 1¼ 1¼ 1¼ 1¼ Powrót wody grzewczej oraz powrót pojemnościowego G 1¼ 1¼ 1¼ 1¼ 1¼ podgrzewacza wody Zasilanie pojemnościowego podgrzewacza G 1¼ 1¼ 1¼ 1¼ 1¼ wody Przewód cieczy Rura 7 mm 6 x 1 10 x 1 10 x 1 10 x 1 10 x 1 Moduł wewnętrzny UNF ⅝ ⅝ ⅝ ⅝ ⅝ Moduł zewnętrzny UNF ⁷ ₁₆ ⅝ ⅝ ⅝ ⅝ Przewód gazu gorącego Rura 7 mm 12 x 1 16 x 1 16 x 1 16 x 1 16 x 1 Moduł wewnętrzny UNF ⅞ ⅞ ⅞ ⅞ ⅞ Moduł zewnętrzny UNF ¾ ⅞ ⅞ ⅞ ⅞ Maks. długość przewodu cieczy, przewodu m gazu gorącego Moc akustyczna modułu zewnętrznego przy znamionowej mocy cieplnej (Pomiar w oparciu o normy EN 12102/EN ISO ) Szacowany całkowity poziom mocy akustycznej Przy A7 ±3 K /W55 ±5 K db(a) Przy A7 ±3 K /W55 ±5 K w trybie nocnym db(a) Klasa efektywności energetycznej wg rozporządzenia UE nr 811/2013 Ogrzewanie, przeciętne warunki klimatyczne Zastosowanie niskotemperaturowe A ++ A ++ A ++ A ++ A ++ (W35) Zastosowanie średniotemperaturowe (W55) A + A + A + A ++ A + Urządzenia 400 V Typ AWB/AWB-AC 201.C C13 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A2/W35) Znamionowa moc cieplna kw 7,57 9,06 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 2,00 2,42 Stopień efektywności (COP) w trybie 3,79 3,72 grzewczym Regulacja mocy kw 2,73 do 10,92 3,30 do 12,29 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 10,16 12,07 Prędkość obrotowa wentylatora obr./min Przepływ objętościowy powietrza m 3 /h Pobór mocy elektrycznej kw 2,00 2,57 Stopień efektywności (COP) w trybie 5,08 4,69 grzewczym Regulacja mocy kw 5,20 do 15,00 6,20 do 16,50 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A 7/W35) Znamionowa moc cieplna kw 9,50 10,70 Pobór mocy elektrycznej kw 3,06 3,69 Stopień efektywności (COP) w trybie 3,10 2,90 grzewczym Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W7, różnica 5 K) Znamionowa wydajność chłodnicza kw 9,14 10,75 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 3,37 4,15 Stopień efektywności (EER) w trybie 2,71 2,59 chłodzenia Regulacja mocy kw 1,96 do 9,85 2,14 do 11,45 10 VIESMANN VITOCAL

11 Vitocal 200-S (ciąg dalszy) Typ AWB/AWB-AC 201.C C13 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W18, różnica 5 K) Znamionowa wydajność chłodnicza kw 8,83 12,83 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 1,98 3,45 Stopień efektywności (EER) w trybie 4,46 3,72 chłodzenia Temperatura powietrza na wlocie Tryb chłodzenia (typ AWB-AC) Min. C Maks. C Tryb grzewczy Min. C Maks. C Woda grzewcza (obieg wtórny) Pojemność (bez naczynia zbiorczego) l 3,2 3,2 Minimalny przepływ objętościowy (koniecznie l/h przestrzegać) Pojemność minimalna instalacji grzewczej (bez możliwości odcinania) l Maks. zewnętrzna strata ciśnienia (RFH) przy minimalnym przepływie objętościowym mbar kpa Maks. temperatura zasilania C Parametry elektryczne modułu zewnętrznego Napięcie znamionowe sprężarki 3/N/PE 400 V/50 Hz Maks. prąd roboczy sprężarki A 7,85 9,89 Prąd rozruchowy sprężarki A Prąd rozruchowy sprężarki przy zablokowanym A wirniku Bezpiecznik A Stopień ochrony IP Parametry elektryczne modułu wewnętrznego Regulator pompy ciepła/moduł elektroniczny Napięcie znamionowe regulatora/układu 1/N/PE 230 V/50 Hz elektronicznego Zabezpieczenie przyłącza elektrycznego 1 x B16A Zabezpieczenie wewnętrzne T 6,3 A/250 V Przepływowy podgrzewacz wody grzewczej Tylko w przypadku typu AWB-AC Napięcie znamionowe 1/N/PE 230 V/50 Hz 3/N/PE 400 V/50 Hz Moc grzewcza kw 8,8 8,8 Zabezpieczenie przyłącza elektrycznego 3 x B16A 3 x B16A Pobór mocy elektrycznej Wentylator (maks.) W Moduł zewnętrzny (maks.) kw 5,0 6,3 Pompa wtórna (PWM) W 3 do 70 3 do 70 Regulator/układ elektroniczny modułu W zewnętrznego (maks.) Regulator/układ elektroniczny modułu W 5 5 wewnętrznego (maks.) Maks. moc regulatora/układu elektronicznego W VITOCAL VIESMANN 11

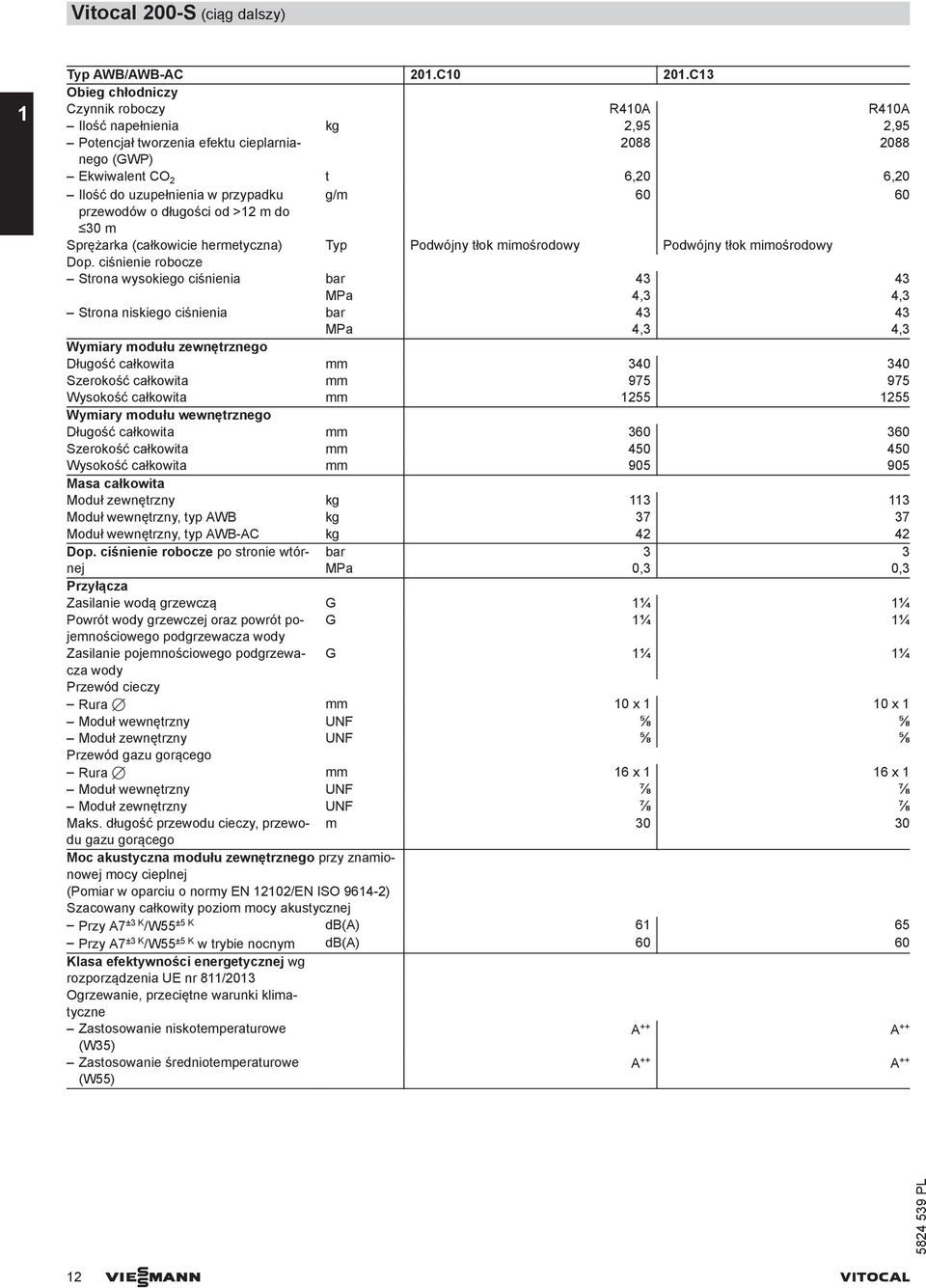

12 Vitocal 200-S (ciąg dalszy) 1 Typ AWB/AWB-AC 201.C C13 Obieg chłodniczy Czynnik roboczy R410A R410A Ilość napełnienia kg 2,95 2,95 Potencjał tworzenia efektu cieplarnianego (GWP) Ekwiwalent CO 2 t 6,20 6,20 Ilość do uzupełnienia w przypadku g/m przewodów o długości od >12 m do 30 m Sprężarka (całkowicie hermetyczna) Typ Podwójny tłok mimośrodowy Podwójny tłok mimośrodowy Dop. ciśnienie robocze Strona wysokiego ciśnienia bar MPa 43 4,3 43 4,3 Strona niskiego ciśnienia bar MPa 43 4,3 43 4,3 Wymiary modułu zewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Wymiary modułu wewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita Moduł zewnętrzny kg Moduł wewnętrzny, typ AWB kg Moduł wewnętrzny, typ AWB-AC kg Dop. ciśnienie robocze po stronie wtórnej bar MPa 3 0,3 3 0,3 Przyłącza Zasilanie wodą grzewczą G 1¼ 1¼ Powrót wody grzewczej oraz powrót pojemnościowego G 1¼ 1¼ podgrzewacza wody Zasilanie pojemnościowego podgrzewacza G 1¼ 1¼ wody Przewód cieczy Rura 7 mm 10 x 1 10 x 1 Moduł wewnętrzny UNF ⅝ ⅝ Moduł zewnętrzny UNF ⅝ ⅝ Przewód gazu gorącego Rura 7 mm 16 x 1 16 x 1 Moduł wewnętrzny UNF ⅞ ⅞ Moduł zewnętrzny UNF ⅞ ⅞ Maks. długość przewodu cieczy, przewodu m gazu gorącego Moc akustyczna modułu zewnętrznego przy znamionowej mocy cieplnej (Pomiar w oparciu o normy EN 12102/EN ISO ) Szacowany całkowity poziom mocy akustycznej Przy A7 ±3 K /W55 ±5 K db(a) Przy A7 ±3 K /W55 ±5 K w trybie nocnym db(a) Klasa efektywności energetycznej wg rozporządzenia UE nr 811/2013 Ogrzewanie, przeciętne warunki klimatyczne Zastosowanie niskotemperaturowe A ++ A ++ (W35) Zastosowanie średniotemperaturowe (W55) A ++ A VIESMANN VITOCAL

13 Vitocal 200-S (ciąg dalszy) Wymiary Moduł wewnętrzny 1 A B AB / A Wlot na przewody < 42 V B Wlot na przewody 400 V~/230 V~, > 42 V VITOCAL VIESMANN 13

14 Vitocal 200-S (ciąg dalszy) 1 A B A Wlot na przewody < 42 V B Wlot na przewody 400 V~/230 V~, > 42 V Przyłącza hydrauliczne Symbol Znaczenie Przyłącze Przewody czynnika chłodniczego do/z modułu zewnętrznego: 7 rury przyłączeniowej Gwint UNF Przewód cieczy 10 mm ⅝ W przypadku typu AWB-AC 201.B04 za przyłączem modułu wewnętrznego konieczna jest redukcja z 10 na 6 mm (dołączona złączka redukcyjna z ⅝ na ⁷ ₁₆). Przewód gazu gorącego 16 mm ⅞ W przypadku typu AWB-AC 201.B04 za przyłączem modułu wewnętrznego konieczna jest redukcja z 16 na 12 mm (dołączona złączka redukcyjna z ⅞ na ¾). Zasilanie pojemnościowego podgrzewacza wody G 1¼ (po stronie wody grzewczej) + Powrót wody grzewczej oraz powrót pojemnościowego podgrzewacza wody Zasilanie wodą grzewczą G 1¼ G 1¼ Moduły zewnętrzne patrz od strony 35. Granice zastosowania zgodnie z EN Różnica temperatur w obiegu wtórnym: 5 K Typ AWB/AWB-AC 201.B (urządzenia 230 V) Typ AWB/AWB-AC 201.C (urządzenia 400 V) Temperatura na zasilaniu obiegu wtórnego w C Temperatura powietrza na wlocie w C 35 Temperatura na zasilaniu obiegu wtórnego w C Temperatura powietrza na wlocie w C VIESMANN VITOCAL

15 Vitocal 222-S 2.1 Opis wyrobu Zalety Moduł wewnętrzny A Pojemnościowy podgrzewacz wody o poj. 170 l B Regulator pompy ciepła Vitotronic 200 C Wewnętrzny wymiennik ciepła do ogrzewania podgrzewacza D 3-drogowy zawór przełączny ogrzewanie/podgrzew ciepłej wody użytkowej E Skraplacz F Pompa wtórna (wysokowydajna pompa obiegowa) G Przepływowy podgrzewacz wody grzewczej 2 Niewielkie koszty eksploatacji dzięki wysokiej wartości COP (COP = Coefficient of Performance) według normy EN 14511: do 5,1 (A7/W35) i do 3,8 (A2/W35) Regulacja mocy oraz inwerter DC zapewniają wysoką wydajność przy eksploatacji z obciążeniem częściowym. Maksymalna temperatura na zasilaniu: do 55 C przy temperaturze zewnętrznej 15 C Moduł wewnętrzny z wysokowydajną pompą obiegową, wymiennikiem ciepła, 3-drogowym zaworem przełącznym, armaturą zabezpieczającą i regulatorem Standardowo wbudowany przepływowy podgrzewacz wody grzewczej Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym. Łatwy montaż dzięki mniejszej wysokości montażowej i dzielonej obudowie. Optymalne wykorzystanie samodzielnie wytworzonego prądu z instalacji fotowoltaicznych. Znak jakości EHPA jako dowód stopnia efektywności (COP) tłoczenia wg programu stymulacji rynku. VITOCAL VIESMANN 15

16 2 Vitocal 222-S (ciąg dalszy) Stan fabryczny Zakres dostawy: Kompaktowa pompa ciepła w wersji Split, złożona z modułu wewnętrznego i zewnętrznego Moduł wewnętrzny: Wbudowany pojemnościowy podgrzewacz wody wykonany ze stali, z emaliowaną powłoką Ceraprotect, zabezpieczony przed korozją anodą magnezową, z izolacją cieplną Wbudowany zawór przełączny ogrzewanie/podgrzew ciepłej wody użytkowej Wbudowana wysokowydajna pompa obiegowa do obiegu wtórnego Zestawienie typów Typ Napięcie znamionowe Moduł wewnętrzny Moduł zewnętrzny AWT-AC 221.A 230 V~ 230 V~ AWT-AC 221.B 230 V~ 400 V~ Armatura zabezpieczająca obieg grzewczy (w zestawie) Wbudowany przepływowy podgrzewacz wody grzewczej Sterowany pogodowo regulator pompy ciepła Vitotronic 200 z czujnikiem temperatury zewnętrznej Moduł zewnętrzny: Ilość eksploatacyjna czynnika chłodniczego (R410A) dla standardowej długości przewodu do 12,0 m Przyłącza zaciskowe do przewodów czynnika chłodniczego Sprężarka sterowana inwerterem 4-drogowy zawór przełączny i elektroniczny zawór rozprężny (EZR) 16 VIESMANN VITOCAL

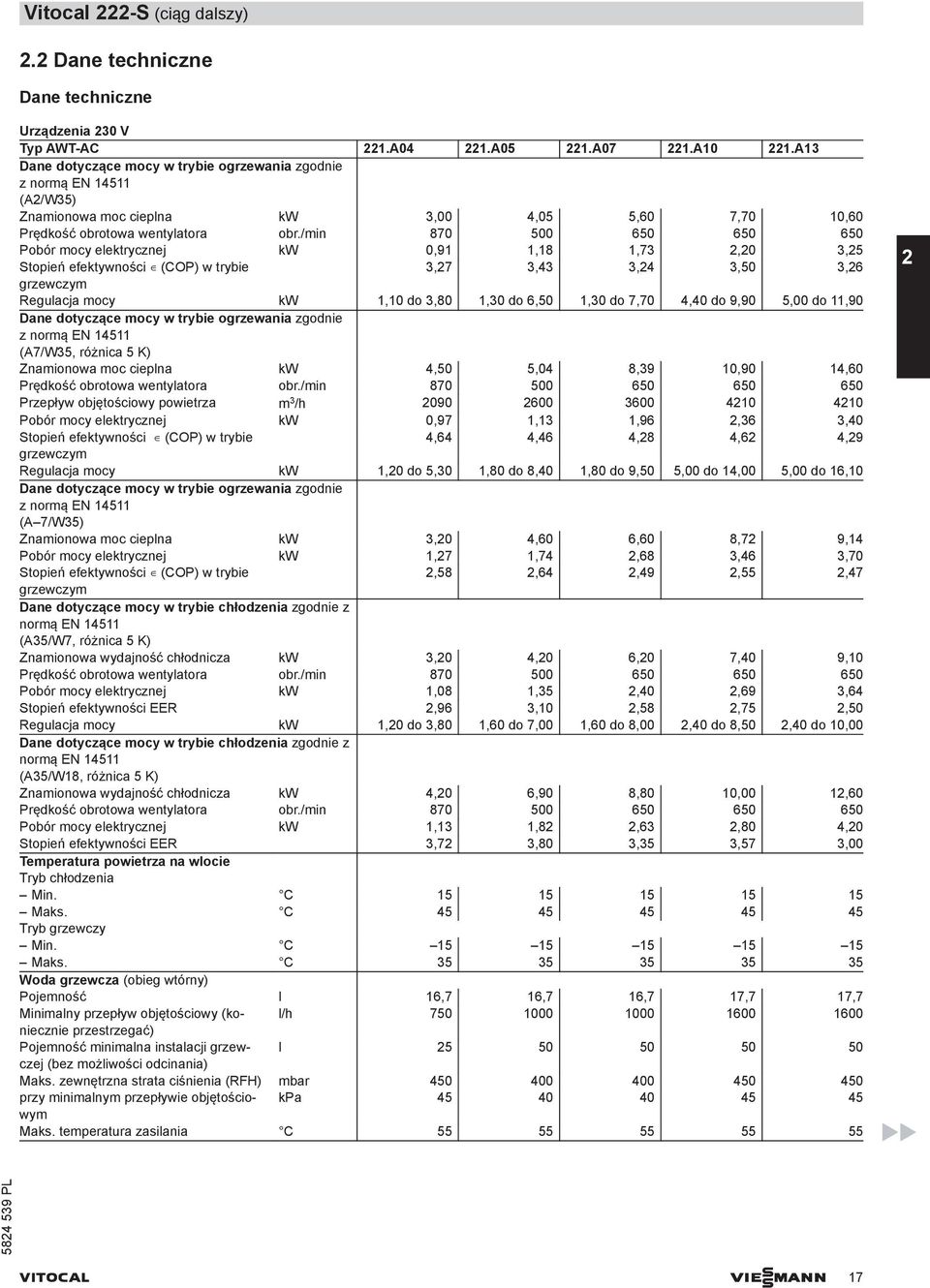

17 Vitocal 222-S (ciąg dalszy) 2.2 Dane techniczne Dane techniczne Urządzenia 230 V Typ AWT-AC 221.A A A A A13 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A2/W35) Znamionowa moc cieplna kw 3,00 4,05 5,60 7,70 10,60 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 0,91 1,18 1,73 2,20 3,25 Stopień efektywności (COP) w trybie 3,27 3,43 3,24 3,50 3,26 grzewczym Regulacja mocy kw 1,10 do 3,80 1,30 do 6,50 1,30 do 7,70 4,40 do 9,90 5,00 do 11,90 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 4,50 5,04 8,39 10,90 14,60 Prędkość obrotowa wentylatora obr./min Przepływ objętościowy powietrza m 3 /h Pobór mocy elektrycznej kw 0,97 1,13 1,96 2,36 3,40 Stopień efektywności (COP) w trybie 4,64 4,46 4,28 4,62 4,29 grzewczym Regulacja mocy kw 1,20 do 5,30 1,80 do 8,40 1,80 do 9,50 5,00 do 14,00 5,00 do 16,10 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A 7/W35) Znamionowa moc cieplna kw 3,20 4,60 6,60 8,72 9,14 Pobór mocy elektrycznej kw 1,27 1,74 2,68 3,46 3,70 Stopień efektywności (COP) w trybie 2,58 2,64 2,49 2,55 2,47 grzewczym Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W7, różnica 5 K) Znamionowa wydajność chłodnicza kw 3,20 4,20 6,20 7,40 9,10 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 1,08 1,35 2,40 2,69 3,64 Stopień efektywności EER 2,96 3,10 2,58 2,75 2,50 Regulacja mocy kw 1,20 do 3,80 1,60 do 7,00 1,60 do 8,00 2,40 do 8,50 2,40 do 10,00 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W18, różnica 5 K) Znamionowa wydajność chłodnicza kw 4,20 6,90 8,80 10,00 12,60 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 1,13 1,82 2,63 2,80 4,20 Stopień efektywności EER 3,72 3,80 3,35 3,57 3,00 Temperatura powietrza na wlocie Tryb chłodzenia Min. C Maks. C Tryb grzewczy Min. C Maks. C Woda grzewcza (obieg wtórny) Pojemność l 16,7 16,7 16,7 17,7 17,7 Minimalny przepływ objętościowy (koniecznie l/h przestrzegać) Pojemność minimalna instalacji grzewczej (bez możliwości odcinania) l Maks. zewnętrzna strata ciśnienia (RFH) przy minimalnym przepływie objętościowym mbar kpa Maks. temperatura zasilania C VITOCAL VIESMANN 17

18 Vitocal 222-S (ciąg dalszy) 2 Typ AWT-AC 221.A A A A A13 Parametry elektryczne modułu zewnętrznego Napięcie znamionowe sprężarki 1/N/PE 230 V/50 Hz Maks. prąd roboczy sprężarki A 13,5 15,7 15,7 19,6 26,5 Prąd rozruchowy sprężarki A 10, Prąd rozruchowy sprężarki przy zablokowanym A wirniku Bezpiecznik A Stopień ochrony IP Parametry elektryczne modułu wewnętrznego Regulator pompy ciepła/moduł elektroniczny Napięcie znamionowe regulatora/układu 1/N/PE 230 V/50 Hz elektronicznego Zabezpieczenie przyłącza elektrycznego 1 x B16A Zabezpieczenie wewnętrzne T 6,3 A/250 V Przepływowy podgrzewacz wody grzewczej Napięcie znamionowe 1/N/PE 230 V/50 Hz 3/N/PE 400 V/50 Hz Moc grzewcza kw 8,8 Zabezpieczenie przyłącza elektrycznego 3 x B16A Pobór mocy elektrycznej Wentylator (maks.) W Moduł zewnętrzny (maks.) kw 3,0 3,6 3,6 4,6 5,8 Pompa wtórna (PWM) W 3 do 50 3 do 50 3 do 50 3 do 70 3 do 70 Regulator/układ elektroniczny modułu W zewnętrznego (maks.) Regulator/układ elektroniczny modułu W wewnętrznego (maks.) Maks. moc regulatora/układu elektronicznego W Obieg chłodniczy Czynnik roboczy R410A R410A R410A R410A R410A Ilość napełnienia kg 1,2 2,15 2,15 2,95 2,95 Potencjał tworzenia efektu cieplarnianego 1,2 2,15 2,15 2,95 2,95 (GWP) Ekwiwalent CO 2 t Ilość do uzupełnienia w przypadku g/m 2,51 4,50 4,50 6,20 6,20 przewodów o długości od >12 m do 30 m Sprężarka (całkowicie hermetyczna) Typ Dop. ciśnienie robocze Strona wysokiego ciśnienia bar MPa 43 4,3 43 4,3 43 4,3 43 4,3 43 4,3 Strona niskiego ciśnienia bar MPa 43 4,3 43 4,3 43 4,3 43 4,3 43 4,3 Wbudowany pojemnościowy podgrzewacz wody Pojemność l Wydajność stała przy podgrzewie ciepłej l/h wody użytkowej z 10 do 60 C Współczynnik mocy N L zgodnie z normą 1,0 1,1 1,1 1,3 1,4 DIN 4708 Pobierana ilość wody przy podanym l/min 14,3 14,8 14,8 15,9 16,5 współczynniku mocy N L i podgrzewie ciepłej wody użytkowej z 10 do 45 C Maks. dop. temperatura ciepłej wody C użytkowej Wymiary modułu zewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm VIESMANN VITOCAL

19 Vitocal 222-S (ciąg dalszy) Typ AWT-AC 221.A A A A A13 Wymiary modułu wewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita Moduł zewnętrzny kg Moduł wewnętrzny kg Dop. ciśnienie robocze Po stronie wtórnej bar MPa 0,3 0,3 0,3 0,3 0,3 Strona wody użytkowej bar MPa Przyłącza Zasilanie wodą grzewczą mm Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Powrót wody grzewczej mm Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Zimna woda użytkowa Rp ¾ ¾ ¾ ¾ ¾ Ciepła woda użytkowa Rp ¾ ¾ ¾ ¾ ¾ Cyrkulacja G Przewód cieczy Rura 7 mm 6 x 1 10 x 1 10 x 1 10 x 1 10 x 1 Moduł wewnętrzny UNF ⅝ ⅝ ⅝ ⅝ ⅝ Moduł zewnętrzny UNF ⁷ ₁₆ ⅝ ⅝ ⅝ ⅝ Przewód gazu gorącego Rura 7 mm 12 x 1 16 x 1 16 x 1 16 x 1 16 x 1 Moduł wewnętrzny UNF ⅞ ⅞ ⅞ ⅞ ⅞ Moduł zewnętrzny UNF ¾ ⅞ ⅞ ⅞ ⅞ Maks. długość przewodu cieczy, przewodu m gazu gorącego Moc akustyczna modułu zewnętrznego przy znamionowej mocy cieplnej (Pomiar w oparciu o normy EN 12102/EN ISO ) Szacowany całkowity poziom mocy akustycznej Przy A7 ±3 K /W55 ±5 K db(a) Przy A7 ±3 K /W55 ±5 K w trybie nocnym db(a) Klasa efektywności energetycznej wg rozporządzenia UE nr 811/2013 Ogrzewanie, przeciętne warunki klimatyczne Zastosowanie niskotemperaturowe A ++ A ++ A ++ A ++ A ++ (W35) Zastosowanie średniotemperaturowe A + A + A + A ++ A + (W55) Podgrzew ciepłej wody użytkowej Profil ujęcia wody L A A A Profil ujęcia wody XL A A 2 Urządzenia 400 V Typ AWT-AC 221.B B13 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A2/W35) Znamionowa moc cieplna kw 7,57 9,06 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 2,00 2,42 Stopień efektywności (COP) w trybie 3,79 3,72 grzewczym Regulacja mocy kw 2,73 do 10,92 3,30 do 12,29 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 10,16 12,07 Prędkość obrotowa wentylatora obr./min Przepływ objętościowy powietrza m 3 /h Pobór mocy elektrycznej kw 2,00 2,57 Stopień efektywności (COP) w trybie 5,08 4,69 grzewczym Regulacja mocy kw 5,20 do 15,00 6,20 do 16,50 VITOCAL VIESMANN 19

20 Vitocal 222-S (ciąg dalszy) 2 Typ AWT-AC 221.B B13 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A 7/W35) Znamionowa moc cieplna kw 9,50 10,70 Pobór mocy elektrycznej kw 3,06 3,69 Stopień efektywności (COP) w trybie 3,10 2,90 grzewczym Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W7, różnica 5 K) Znamionowa wydajność chłodnicza kw 9,14 10,75 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 3,37 4,15 Stopień efektywności EER 2,71 2,59 Regulacja mocy kw 1,96 do 9,85 2,14 do 11,45 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W18, różnica 5 K) Znamionowa wydajność chłodnicza kw 8,83 12,83 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 1,98 3,45 Stopień efektywności EER 4,46 3,72 Temperatura powietrza na wlocie Tryb chłodzenia Min. C Maks. C Tryb grzewczy Min. C Maks. C Woda grzewcza (obieg wtórny) Pojemność l 17,7 17,7 Minimalny przepływ objętościowy (koniecznie l/h przestrzegać) Pojemność minimalna instalacji grzewczej (bez możliwości odcinania) l Maks. zewnętrzna strata ciśnienia (RFH) przy minimalnym przepływie objętościowym mbar kpa Maks. temperatura zasilania C Parametry elektryczne modułu zewnętrznego Napięcie znamionowe sprężarki 3/N/PE 400 V/50 Hz Maks. prąd roboczy sprężarki A 7,85 9,89 Prąd rozruchowy sprężarki A Prąd rozruchowy sprężarki przy zablokowanym A wirniku Bezpiecznik A Stopień ochrony IP Parametry elektryczne modułu wewnętrznego Regulator pompy ciepła/moduł elektroniczny Napięcie znamionowe regulatora/układu 1/N/PE 230 V/50 Hz elektronicznego Zabezpieczenie przyłącza elektrycznego 1 x B16A Zabezpieczenie wewnętrzne T 6,3 A/250 V Przepływowy podgrzewacz wody grzewczej Napięcie znamionowe 1/N/PE 230 V/50 Hz 3/N/PE 400 V/50 Hz Moc grzewcza kw 8,8 Zabezpieczenie przyłącza elektrycznego 3 x B16A 20 VIESMANN VITOCAL

21 Vitocal 222-S (ciąg dalszy) Typ AWT-AC 221.B B13 Pobór mocy elektrycznej Wentylator (maks.) W Moduł zewnętrzny (maks.) kw 5,0 6,3 Pompa wtórna (PWM) W 3 do 50 3 do 50 Regulator/układ elektroniczny modułu W zewnętrznego (maks.) Regulator/układ elektroniczny modułu W 5 5 wewnętrznego (maks.) Maks. moc regulatora/układu elektronicznego W Obieg chłodniczy Czynnik roboczy R410A R410A Ilość napełnienia kg 2,95 2,95 Potencjał tworzenia efektu cieplarnianego (GWP) Ekwiwalent CO 2 t 6,20 6,20 Ilość do uzupełnienia w przypadku g/m przewodów o długości od >12 m do 30 m Sprężarka (całkowicie hermetyczna) Typ Podwójny tłok mimośrodowy Podwójny tłok mimośrodowy Dop. ciśnienie robocze Strona wysokiego ciśnienia bar MPa 43 4,3 43 4,3 Strona niskiego ciśnienia bar MPa 43 4,3 43 4,3 Wbudowany pojemnościowy podgrzewacz wody Pojemność l Wydajność stała przy podgrzewie ciepłej l/h wody użytkowej z 10 do 60 C Współczynnik mocy N L zgodnie z normą 1,3 1,4 DIN 4708 Pobierana ilość wody przy podanym l/min 15,9 16,5 współczynniku mocy N L i podgrzewie ciepłej wody użytkowej z 10 do 45 C Maks. dop. temperatura ciepłej wody C użytkowej Wymiary modułu zewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Wymiary modułu wewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita Moduł zewnętrzny kg Moduł wewnętrzny kg Dop. ciśnienie robocze Po stronie wtórnej bar 3 3 MPa 0,3 0,3 Strona wody użytkowej bar MPa VITOCAL VIESMANN 21

22 Vitocal 222-S (ciąg dalszy) 2 Typ AWT-AC 221.B B13 Przyłącza Zasilanie wodą grzewczą mm Cu 28 x 1 Cu 28 x 1 Powrót wody grzewczej mm Cu 28 x 1 Cu 28 x 1 Zimna woda użytkowa Rp ¾ ¾ Ciepła woda użytkowa Rp ¾ ¾ Cyrkulacja G 1 1 Przewód cieczy Rura 7 mm 10 x 1 10 x 1 Moduł wewnętrzny UNF ⅝ ⅝ Moduł zewnętrzny UNF ⅝ ⅝ Przewód gazu gorącego Rura 7 mm 16 x 1 16 x 1 Moduł wewnętrzny UNF ⅞ ⅞ Moduł zewnętrzny UNF ⅞ ⅞ Maks. długość przewodu cieczy, przewodu m gazu gorącego Moc akustyczna modułu zewnętrznego przy znamionowej mocy cieplnej (Pomiar w oparciu o normy EN 12102/EN ISO ) Szacowany całkowity poziom mocy akustycznej Przy A7 ±3 K /W55 ±5 K db(a) Przy A7 ±3 K /W55 ±5 K w trybie nocnym db(a) Klasa efektywności energetycznej wg rozporządzenia UE nr 811/2013 Ogrzewanie, przeciętne warunki klimatyczne Zastosowanie niskotemperaturowe A ++ A ++ (W35) Zastosowanie średniotemperaturowe A ++ A ++ (W55) Podgrzew ciepłej wody użytkowej Profil ujęcia wody XL A A 22 VIESMANN VITOCAL

23 Vitocal 222-S (ciąg dalszy) Wymiary Moduł wewnętrzny A Otwór na przewody niskiego napięcia < 42 V B Ciepła woda użytkowa C Cyrkulacja D Otwór na przewody 230 V E Zimna woda użytkowa F Przewód cieczy G Przewód gazu gorącego H Zasilanie wodą grzewczą K Powrót wody grzewczej VITOCAL VIESMANN 23

24 Vitocal 222-S (ciąg dalszy) 2 Przyłącza hydrauliczne Poz. Symbol Znaczenie Przyłącze B Ciepła woda użytkowa Rp¾ C Cyrkulacja G 1 E Zimna woda użytkowa Rp¾ F Przewody czynnika chłodniczego z/do modułu 7 rury przyłączeniowej Gwint UNF zewnętrznego: (dołączone kolana rurowe) Przewód cieczy 10 mm ⅝ W przypadku typu AWT-AC 221.A04 za kolanem rurowym konieczna jest redukcja z 10 na 6 mm (dołączona złączka redukcyjna ⁷ ₁₆ na ⅝). G Przewód gazu gorącego 16 mm ⅞ W przypadku typu AWT-AC 221.A04 za kolanem rurowym konieczna jest redukcja z 16 na 12 mm (dołączona złączka redukcyjna ⅞ na ¾). H Powrót wody grzewczej Cu 28 x 1 mm K Zasilanie wodą grzewczą Cu 28 x 1 mm Moduły zewnętrzne patrz od strony 35. Granice zastosowania zgodnie z EN Różnica temperatur w obiegu wtórnym: 5 K Typ AWT-AC 221.A (urządzenia 230 V) Typ AWT-AC 221.B (urządzenia 400 V) Temperatura na zasilaniu obiegu wtórnego w C Temperatura powietrza na wlocie w C 35 Temperatura na zasilaniu obiegu wtórnego w C Temperatura powietrza na wlocie w C VIESMANN VITOCAL

25 Vitocal 242-S 3.1 Opis wyrobu Zalety Moduł wewnętrzny A Podgrzewacz o pojemności 220 l B Lanca ładująca do ogrzewania podgrzewacza C Regulator pompy ciepła Vitotronic 200 D Solarny wymiennik ciepła E Pompa ładująca podgrzewacza F 3-drogowy zawór przełączny ogrzewanie/podgrzew ciepłej wody użytkowej G Wymiennik ciepła do ogrzewania podgrzewacza z systemem zasilania podgrzewacza H Pompa wtórna (wysokowydajna pompa obiegowa) K Skraplacz L Przepływowy podgrzewacz wody grzewczej 3 Niewielkie koszty eksploatacji dzięki wysokiej wartości COP (COP = Coefficient of Performance) według normy EN 14511: do 5,1 (A7/W35) i do 3,8 (A2/W35) Regulacja mocy oraz inwerter DC zapewniają wysoką wydajność przy eksploatacji z obciążeniem częściowym. Maksymalna temperatura na zasilaniu: do 55 C przy temperaturze zewnętrznej 15 C Moduł wewnętrzny z wysokowydajną pompą obiegową, wymiennikiem ciepła, 3-drogowym zaworem przełącznym, armaturą zabezpieczającą i regulatorem Standardowo wbudowany przepływowy podgrzewacz wody grzewczej Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym. Łatwy montaż dzięki mniejszej wysokości montażowej i dzielonej obudowie. Optymalne wykorzystanie samodzielnie wytworzonego prądu z instalacji fotowoltaicznych. VITOCAL VIESMANN 25

26 Vitocal 242-S (ciąg dalszy) Znak jakości EHPA jako dowód stopnia efektywności (COP) tłoczenia wg programu stymulacji rynku. 3 Stan fabryczny Zakres dostawy: Kompaktowa pompa ciepła w wersji Split, złożona z modułu wewnętrznego i zewnętrznego. Moduł wewnętrzny: Wbudowany, stalowy zasobnik z emaliowaną powłoką Ceraprotect, zabezpieczony przed korozją przez anodę magnezową, z izolacją cieplną Lanca ładująca, solarny wymiennik ciepła, pompa ładująca podgrzewacza Wbudowana wysokowydajna pompa obiegowa do obiegu wtórnego Wbudowany zawór przełączny ogrzewanie/podgrzew ciepłej wody użytkowej Zestawienie typów Typ Napięcie znamionowe Moduł wewnętrzny Moduł zewnętrzny AWT-AC 241.A 230 V~ 230 V~ AWT-AC 241.B 230 V~ 400 V~ Armatura zabezpieczająca obieg grzewczy (w zestawie) Wbudowany przepływowy podgrzewacz wody grzewczej Sterowany pogodowo regulator pompy ciepła Vitotronic 200 z czujnikiem temperatury zewnętrznej Moduł zewnętrzny: Ilość eksploatacyjna czynnika chłodniczego (R410A) dla standardowej długości przewodu do 12,0 m Przyłącza zaciskowe do przewodów czynnika chłodniczego Sterowana inwerterem sprężarka z izolacją akustyczną 4-drogowy zawór przełączny i elektroniczny zawór rozprężny (EZR) 26 VIESMANN VITOCAL

27 Vitocal 242-S (ciąg dalszy) 3.2 Dane techniczne Dane techniczne Urządzenia 230 V Typ AWT-AC 241.A A A A A13 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A2/W35) Znamionowa moc cieplna kw 3,00 4,05 5,60 7,70 10,60 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 0,91 1,18 1,73 2,20 3,25 Stopień efektywności (COP) w trybie 3,27 3,43 3,24 3,50 3,26 grzewczym Regulacja mocy kw 1,10 do 3,80 1,30 do 6,50 1,30 do 7,70 4,40 do 9,90 5,00 do 11,90 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 4,50 5,04 8,39 10,90 14,60 Prędkość obrotowa wentylatora obr./min Przepływ objętościowy powietrza m 3 /h Pobór mocy elektrycznej kw 0,97 1,13 1,96 2,36 3,40 Stopień efektywności (COP) w trybie 4,64 4,46 4,28 4,62 4,29 grzewczym Regulacja mocy kw 1,20 do 5,30 1,80 do 8,40 1,80 do 9,50 5,00 do 14,00 5,00 do 16,10 Dane dotyczące mocy w trybie ogrzewania zgodnie z normą EN (A 7/W35) Znamionowa moc cieplna kw 3,20 4,60 6,60 8,72 9,14 Pobór mocy elektrycznej kw 1,27 1,74 2,68 3,46 3,70 Stopień efektywności (COP) w trybie 2,58 2,64 2,49 2,55 2,47 grzewczym Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W7, różnica 5 K) Znamionowa wydajność chłodnicza kw 3,20 4,20 6,20 7,40 9,10 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 1,08 1,35 2,40 2,69 3,64 Stopień efektywności EER 2,96 3,10 2,58 2,75 2,50 Regulacja mocy kw 1,20 do 3,80 1,60 do 7,00 1,60 do 8,00 2,40 do 8,50 2,40 do 10,00 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W18, różnica 5 K) Znamionowa wydajność chłodnicza kw 4,20 6,90 8,80 10,00 12,60 Prędkość obrotowa wentylatora obr./min Pobór mocy elektrycznej kw 1,13 1,82 2,63 2,80 4,20 Stopień efektywności EER 3,72 3,80 3,35 3,57 3,00 Temperatura powietrza na wlocie Tryb chłodzenia Min. C Maks. C Tryb grzewczy Min. C Maks. C Woda grzewcza (obieg wtórny) Pojemność l 2,8 2,8 2,8 3,8 3,8 Minimalny przepływ objętościowy (koniecznie l/h przestrzegać) Pojemność minimalna instalacji grzewczej (bez możliwości odcinania) l Maks. zewnętrzna strata ciśnienia (RFH) przy minimalnym przepływie objętościowym mbar kpa Maks. temperatura zasilania C VITOCAL VIESMANN 27

28 Vitocal 242-S (ciąg dalszy) 3 Typ AWT-AC 241.A A A A A13 Parametry elektryczne modułu zewnętrznego Napięcie znamionowe sprężarki 1/N/PE 230 V/50 Hz Maks. prąd roboczy sprężarki A 13,5 15,7 15,7 19,6 26,5 Prąd rozruchowy sprężarki A 10, Prąd rozruchowy sprężarki przy zablokowanym A wirniku Bezpiecznik A Stopień ochrony IP Parametry elektryczne modułu wewnętrznego Regulator pompy ciepła/moduł elektroniczny Napięcie znamionowe regulatora/układu 1/N/PE 230 V/50 Hz elektronicznego Zabezpieczenie przyłącza elektrycznego 1 x B16A Zabezpieczenie wewnętrzne T 6,3 A/250 V Przepływowy podgrzewacz wody grzewczej Napięcie znamionowe 1/N/PE 230 V/50 Hz 3/N/PE 400 V/50 Hz Moc grzewcza kw 8,8 Zabezpieczenie przyłącza elektrycznego 3 x B16A Pobór mocy elektrycznej Wentylator (maks.) W Moduł zewnętrzny (maks.) kw 3,0 3,6 3,6 4,6 5,8 Pompa wtórna (PWM) W 3 do 50 3 do 50 3 do 50 3 do 70 3 do 70 Regulator/układ elektroniczny modułu W zewnętrznego (maks.) Regulator/układ elektroniczny modułu W wewnętrznego (maks.) Maks. moc regulatora/układu elektronicznego W Obieg chłodniczy Czynnik roboczy R410A R410A R410A R410A R410A Ilość napełnienia kg 1,2 2,15 2,15 2,95 2,95 Potencjał tworzenia efektu cieplarnianego (GWP) Ekwiwalent CO 2 t 2,51 4,50 4,50 6,20 6,20 Ilość do uzupełnienia w przypadku g/m przewodów o długości od >12 m do 30 m Sprężarka (całkowicie hermetyczna) Typ Tłok mimośrodowdowdowy Tłok mimośro- Tłok mimośro- Scroll Scroll Dop. ciśnienie robocze Strona wysokiego ciśnienia bar MPa 43 4,3 43 4,3 43 4,3 43 4,3 43 4,3 Strona niskiego ciśnienia bar MPa 43 4,3 43 4,3 43 4,3 43 4,3 43 4,3 Zintegrowany podgrzewacz Pojemność l Wydajność stała przy podgrzewie ciepłej l/h wody użytkowej z 10 do 60 C Współczynnik mocy N L zgodnie z normą 1,5 1,5 1,5 1,6 1,6 DIN 4708 Pobierana ilość wody przy podanym l/min 16,8 16,8 16,8 17,3 17,3 współczynniku mocy N L i podgrzewie ciepłej wody użytkowej z 10 do 45 C Maks. powierzchnia kolektora przy ustawieniu m 2 5/3 5/3 5/3 5/3 5/3 w kierunku południowym (kolektor płaski/rurowy) Maks. dop. temperatura ciepłej wody C użytkowej Wymiary modułu zewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm VIESMANN VITOCAL
