1 CNC MAREK JANKOWSKI Semlin Kleszczewo Tel Tel KATALOG PRODUKTÓW

2 Firma CNC Marek Jankowski zajmuje się techniką grzewczą od 2010r, od początku 2011r. zajmujemy się instalacją pomp ciepła. Podpisany kontrakt z producentem dał firmie CNC Marek Jankowski status wyłącznego dystrybutora marki Meeting w Polsce. DOSTĘPNOŚĆ Dysponujemy magazynem akcesoriów oraz pomp ciepła, dzięki czemu urządzenia są na stanie i nie trzeba czekać na ich dostawę. W momencie gdy brakuje jakiegoś modelu pompy ciepła dzięki częstym dostawom jesteśmy w stanie szybko zareagować na potrzebę klienta. DOŚWIADCZENIE Od początku 2011r. zainstalowaliśmy mnóstwo urządzeń, a dzięki temu iż nasze pompy ciepła instalują również inne firmy ogrzewamy już setki domów w całej Polsce. Oferujemy pomoc techniczną podczas montażu, oraz dostęp do wszystkich niezbędnych części. Jesteśmy wstanie zaoferować wykonanie projektu dla każdego klienta. WSPARCIE KLIENTA Mając na uwadze dobro naszych klientów oraz dobre zdanie o naszej firmy nasz telefon jest czynny codziennie od godziny 8:00 do 19:00. Dzięki czemu zawsze służymy wsparciem i pomocą na wypadek pojawienia się pytań odnośnie naszych produktów. Zawsze można również kontaktować się z nami elektronicznie, w wypadku gdy kontakt nie jest bardzo pilny. Nasza strona jest często aktualizowana i zapewnia dostęp do ogromnej ilości i informacji odnośnie naszych produktów oraz można na niej znaleźć wiele wskazówek dla osób instalujących nasze produkty. Spis treści strona Pompy Ciepła Powietrze Woda 3-7 Pompy Ciepła Solanka Woda / Woda - Woda 8-10 Akcesoria Kotłownie z pompą ciepła Cenniki

3 Pompy ciepła typu powietrze / woda Podgrzewanie ciepłej wody użytkowej, wody basenowej i ogrzewanie budynku Najmniejsze koszty wykonania dolnego źródła ciepła są w przypadku powietrza zewnętrznego. Zasysane jest ono kanałem, schładzane bezpośrednio w parowniku pompy ciepła i ponownie odprowadzane na zewnątrz. Nowoczesne pompy ciepła mogą wytwarzać ciepło grzewcze nawet przy temperaturze zewnętrznej 25 C. Jednak przy tak niskiej temperaturze pompa może nie pokryć całkowitego zapotrzebowania na ciepło do ogrzewania budynku. W mroźne dni konieczne będzie dogrzewanie wody poprzez wspomaganie elektryczne. 3

4 Pompy Meeting są to urządzenia wysokiej klasy budowane w oparciu o elementy najwyższej jakości. Kompresory firmy Panasonic w pompach z zasilaniem jednofazowym, w urządzeniach z zasilaniem trzy fazowym pracują kompresory firmy Copeland. Kompresor to serce urządzenia które zapewnia mu wieloletnią bezawaryjną prace. Zastosowane zostały również zawory rozprężne firm Emerson oraz Sanhua, to wszystko składa się na wysokiej klasy produkt którym jest pompa ciepła marki Meeting. Pompy ciepła o mocach od 5 do 24kW zostały wyposażone w funkcję sterowania zaworem trzy drogowym dzięki czemu mogą przełączać ogrzewania pomiędzy dwoma zbiornikami, np. buforem do ogrzewania budynku oraz bojlerem wody użytkowej. Zaawansowany sterownik pozwala na ustawianie pompy pod wieloma kątami. Użytkownik ma możliwość ustawiania temperatur w dwóch zbiornikach, programowanie dwóch zakresów czasu pracy oraz uruchomienia trybu chłodzenia. Prosta i intuicyjna obsługa sterownika to podstawowe jego zalety. MD15D 5kW MD20D 7W MD30D 12kW Split EVI MD50D 18kW Split EVI MD30D 12kW MD30D 12kW EVI MD100D 36kW MD100D 36kW EVI MD50D 18kW MD50D 18kW EVI MD60D 24kW 4

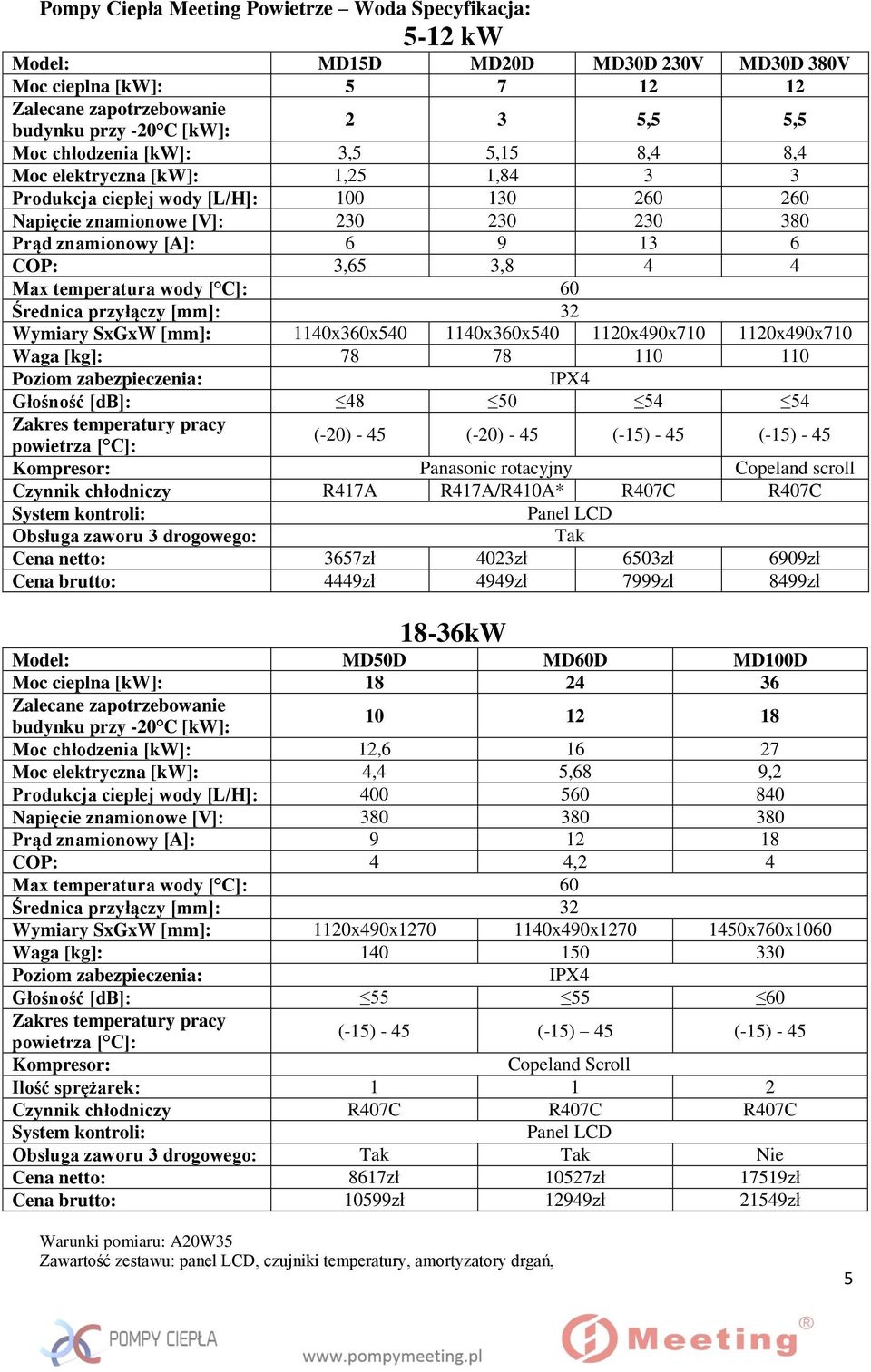

5 Pompy Ciepła Meeting Powietrze Woda Specyfikacja: 5-12 kw Model: MD15D MD20D MD30D 230V MD30D 380V Moc cieplna [kw]: Zalecane zapotrzebowanie budynku przy -20 C [kw]: 2 3 5,5 5,5 Moc chłodzenia [kw]: 3,5 5,15 8,4 8,4 Moc elektryczna [kw]: 1,25 1, Produkcja ciepłej wody [L/H]: Napięcie znamionowe [V]: Prąd znamionowy [A]: COP: 3,65 3,8 4 4 Max temperatura wody [ C]: 60 Średnica przyłączy [mm]: 32 Wymiary SxGxW [mm]: 1140x360x x360x x490x x490x710 Waga [kg]: Poziom zabezpieczenia: IPX4 Głośność [db]: Zakres temperatury pracy powietrza [ C]: (-20) - 45 (-20) - 45 (-15) - 45 (-15) - 45 Kompresor: Panasonic rotacyjny Copeland scroll Czynnik chłodniczy R417A R417A/R410A* R407C R407C System kontroli: Panel LCD Obsługa zaworu 3 drogowego: Tak Cena netto: 3657zł 4023zł 6503zł 6909zł Cena brutto: 4449zł 4949zł 7999zł 8499zł 18-36kW Model: MD50D MD60D MD100D Moc cieplna [kw]: Zalecane zapotrzebowanie budynku przy -20 C [kw]: Moc chłodzenia [kw]: 12, Moc elektryczna [kw]: 4,4 5,68 9,2 Produkcja ciepłej wody [L/H]: Napięcie znamionowe [V]: Prąd znamionowy [A]: COP: 4 4,2 4 Max temperatura wody [ C]: 60 Średnica przyłączy [mm]: 32 Wymiary SxGxW [mm]: 1120x490x x490x x760x1060 Waga [kg]: Poziom zabezpieczenia: IPX4 Głośność [db]: Zakres temperatury pracy powietrza [ C]: (-15) - 45 (-15) 45 (-15) - 45 Kompresor: Copeland Scroll Ilość sprężarek: Czynnik chłodniczy R407C R407C R407C System kontroli: Panel LCD Obsługa zaworu 3 drogowego: Tak Tak Nie Cena netto: 8617zł 10527zł 17519zł Cena brutto: 10599zł 12949zł 21549zł Warunki pomiaru: A20W35 Zawartość zestawu: panel LCD, czujniki temperatury, amortyzatory drgań, 5

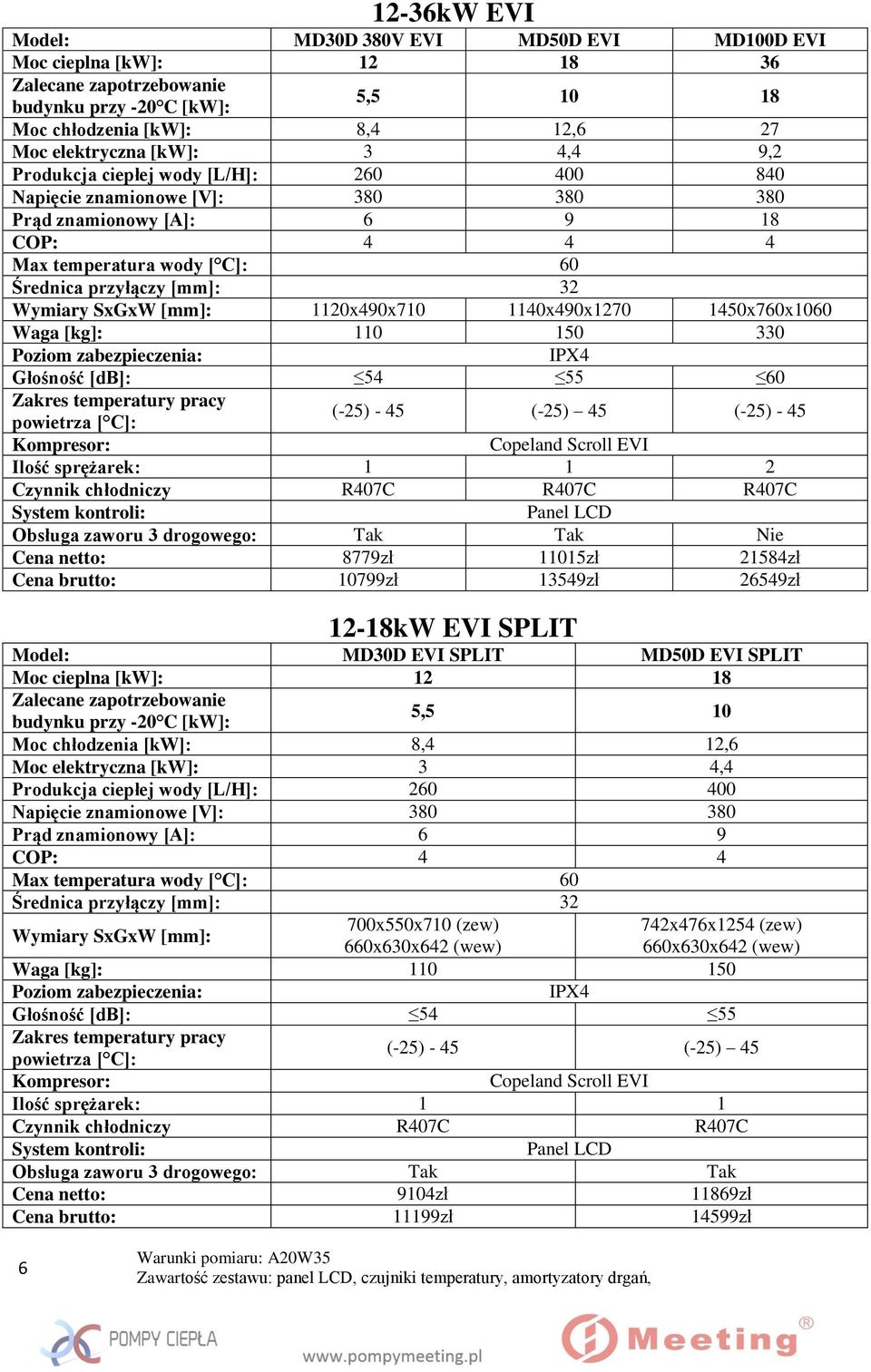

6 12-36kW EVI Model: MD30D 380V EVI MD50D EVI MD100D EVI Moc cieplna [kw]: Zalecane zapotrzebowanie budynku przy -20 C [kw]: 5, Moc chłodzenia [kw]: 8,4 12,6 27 Moc elektryczna [kw]: 3 4,4 9,2 Produkcja ciepłej wody [L/H]: Napięcie znamionowe [V]: Prąd znamionowy [A]: COP: Max temperatura wody [ C]: 60 Średnica przyłączy [mm]: 32 Wymiary SxGxW [mm]: 1120x490x x490x x760x1060 Waga [kg]: Poziom zabezpieczenia: IPX4 Głośność [db]: Zakres temperatury pracy powietrza [ C]: (-25) - 45 (-25) 45 (-25) - 45 Kompresor: Copeland Scroll EVI Ilość sprężarek: Czynnik chłodniczy R407C R407C R407C System kontroli: Panel LCD Obsługa zaworu 3 drogowego: Tak Tak Nie Cena netto: 8779zł 11015zł 21584zł Cena brutto: 10799zł 13549zł 26549zł 12-18kW EVI SPLIT Model: MD30D EVI SPLIT MD50D EVI SPLIT Moc cieplna [kw]: Zalecane zapotrzebowanie budynku przy -20 C [kw]: 5,5 10 Moc chłodzenia [kw]: 8,4 12,6 Moc elektryczna [kw]: 3 4,4 Produkcja ciepłej wody [L/H]: Napięcie znamionowe [V]: Prąd znamionowy [A]: 6 9 COP: 4 4 Max temperatura wody [ C]: 60 Średnica przyłączy [mm]: 32 Wymiary SxGxW [mm]: 700x550x710 (zew) 660x630x642 (wew) Waga [kg]: Poziom zabezpieczenia: IPX4 Głośność [db]: Zakres temperatury pracy powietrza [ C]: (-25) - 45 (-25) 45 Kompresor: Copeland Scroll EVI Ilość sprężarek: 1 1 Czynnik chłodniczy R407C R407C System kontroli: Panel LCD Obsługa zaworu 3 drogowego: Tak Tak Cena netto: 9104zł 11869zł Cena brutto: 11199zł 14599zł 742x476x1254 (zew) 660x630x642 (wew) 6 Warunki pomiaru: A20W35 Zawartość zestawu: panel LCD, czujniki temperatury, amortyzatory drgań,

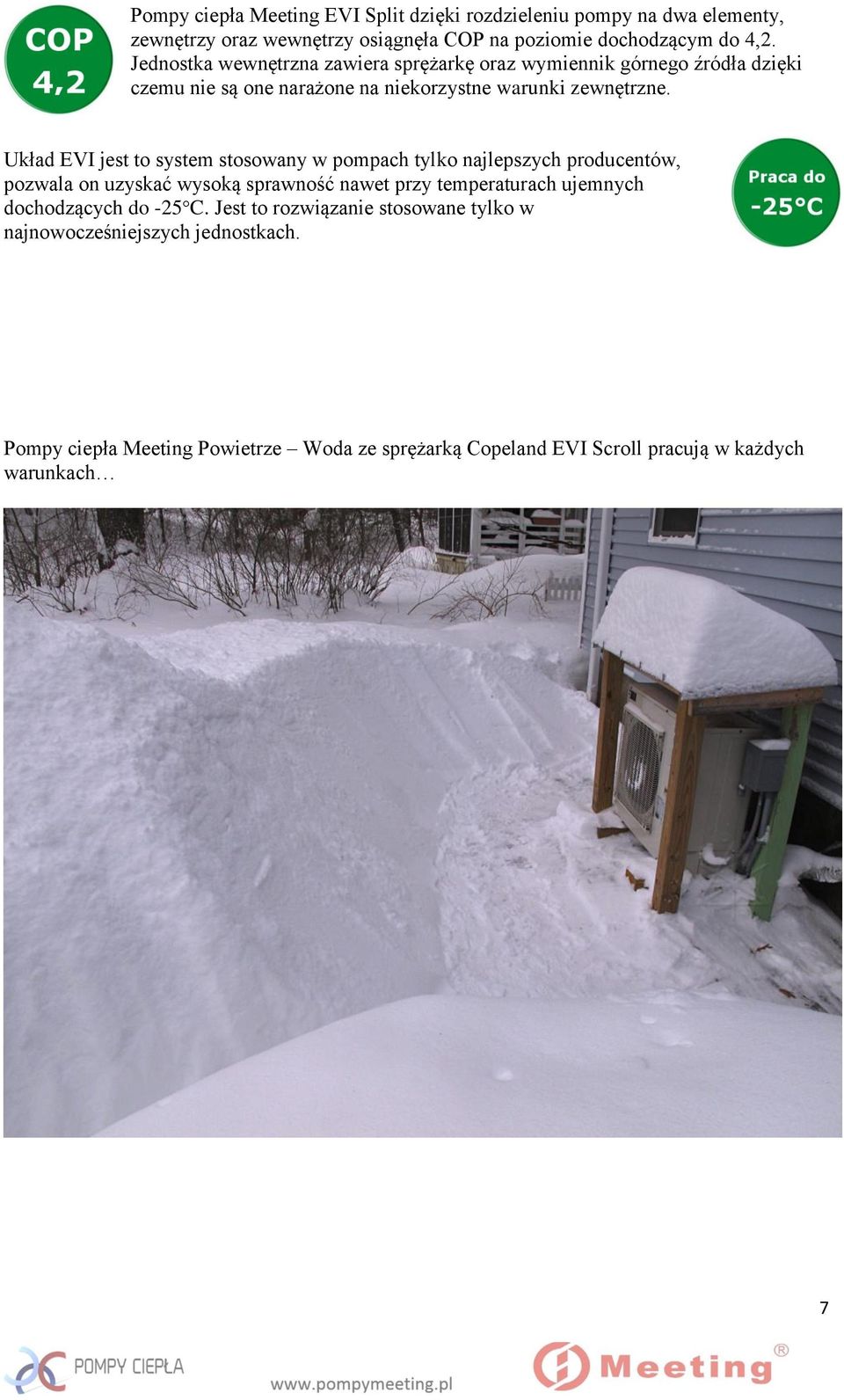

7 Pompy ciepła Meeting EVI Split dzięki rozdzieleniu pompy na dwa elementy, zewnętrzy oraz wewnętrzy osiągnęła COP na poziomie dochodzącym do 4,2. Jednostka wewnętrzna zawiera sprężarkę oraz wymiennik górnego źródła dzięki czemu nie są one narażone na niekorzystne warunki zewnętrzne. Układ EVI jest to system stosowany w pompach tylko najlepszych producentów, pozwala on uzyskać wysoką sprawność nawet przy temperaturach ujemnych dochodzących do -25 C. Jest to rozwiązanie stosowane tylko w najnowocześniejszych jednostkach. Pompy ciepła Meeting Powietrze Woda ze sprężarką Copeland EVI Scroll pracują w każdych warunkach 7

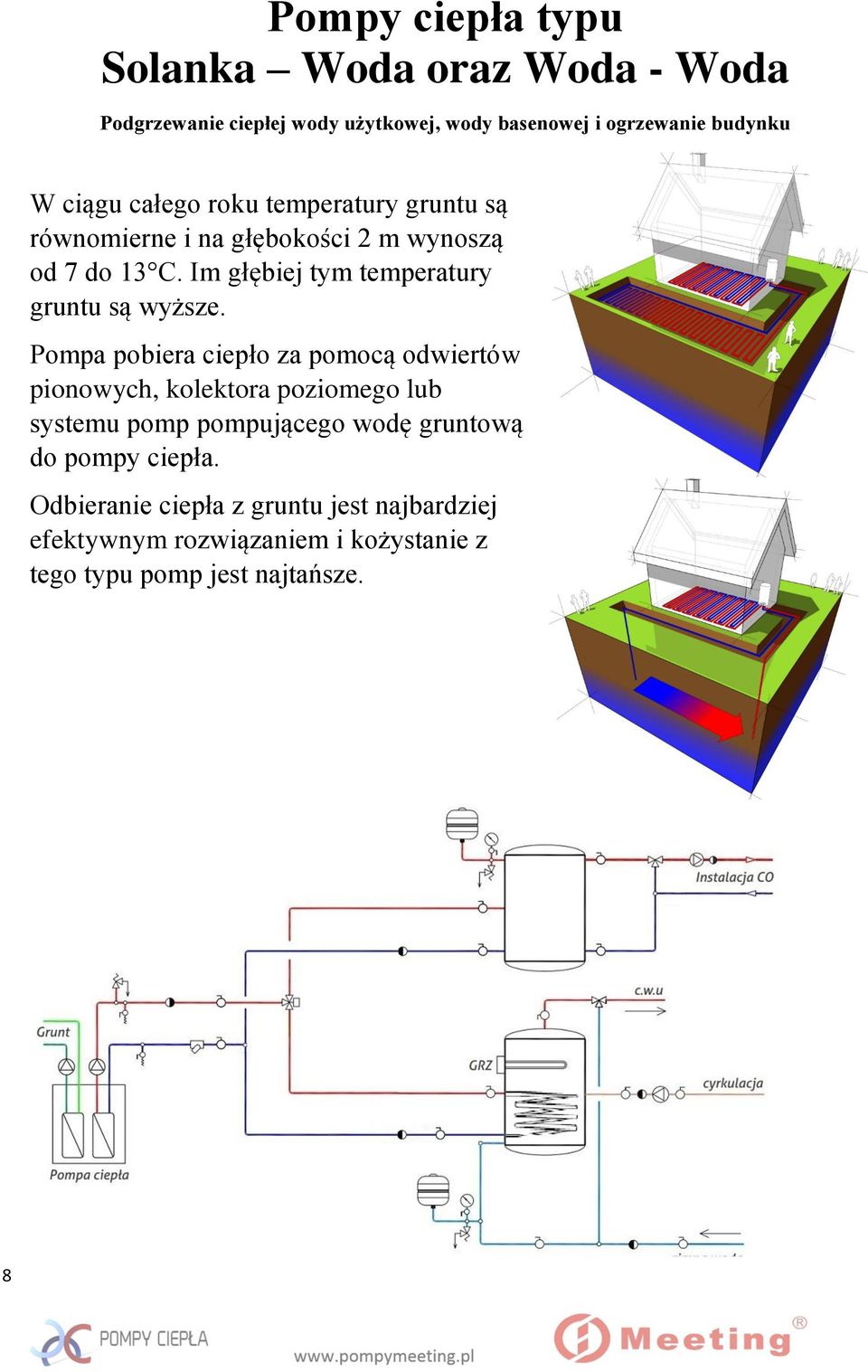

8 Pompy ciepła typu Solanka Woda oraz Woda - Woda Podgrzewanie ciepłej wody użytkowej, wody basenowej i ogrzewanie budynku W ciągu całego roku temperatury gruntu są równomierne i na głębokości 2 m wynoszą od 7 do 13 C. Im głębiej tym temperatury gruntu są wyższe. Pompa pobiera ciepło za pomocą odwiertów pionowych, kolektora poziomego lub systemu pomp pompującego wodę gruntową do pompy ciepła. Odbieranie ciepła z gruntu jest najbardziej efektywnym rozwiązaniem i kożystanie z tego typu pomp jest najtańsze

9 Pompy Ciepła Meeting Solanka Woda / Woda Woda Specyfikacja: 5-19 kw Model: MDS20D MDS30D MDS50D Moc cieplna B10W35 [kw]: Moc cieplna B0W35 [kw]: 5 9,5 15 Moc elektryczna [kw]: 1,7 3 4,4 Produkcja ciepłej wody [L/H]: Napięcie znamionowe [V]: Prąd znamionowy [A]: COP: 4 4 4,4 Max temperatura wody [ C]: 60 Średnica przyłączy [mm]: 32 Wymiary SxGxW [mm]: 657x554x x554x x640x730 Waga [kg]: Poziom zabezpieczenia: IPX4 Głośność [db]: Zakres temperatury pracy powietrza [ C]: (-40) - 45 (-40) - 45 (-40) - 45 Kompresor: Panasonic rotacyjny Copeland Scroll Wymienniki: DZ płytowy, GZ wymiennik spiralny Czynnik chłodniczy R417A/R410A* R407C R407C System kontroli: Panel LCD Obsługa zaworu 3 drogowego: Tak Cena netto: 4917zł 7804zł 10039zł Cena brutto: 6049zł 9599zł 12349zł kw Model: MDS60D MDS100D Moc cieplna B10W35 [kw]: Moc cieplna B0W35 [kw]: 20 9,5 Moc elektryczna [kw]: 6 3 Produkcja ciepłej wody [L/H]: Napięcie znamionowe [V]: Prąd znamionowy [A]: COP: 4,5 4,6 Max temperatura wody [ C]: 60 Średnica przyłączy [mm]: 32 Wymiary SxGxW [mm]: 657x557x x1003x700 Waga [kg]: Poziom zabezpieczenia: IPX4 Głośność [db]: Zakres temperatury pracy powietrza [ C]: (-40) - 45 (-40) - 45 Kompresor: Copeland Scroll Wymienniki: DZ płytowy, GZ wymiennik spiralny Czynnik chłodniczy R407C R407C System kontroli: Panel LCD Obsługa zaworu 3 drogowego: Tak Cena netto: 12359zł 20080zł Cena brutto: 15199zł 24699zł Warunki pomiaru: B10W35, B0W35 Zawartość zestawu: panel LCD, czujniki temperatury, amortyzatory drgań, * Czynnik R410A dostępny na zapytanie 9

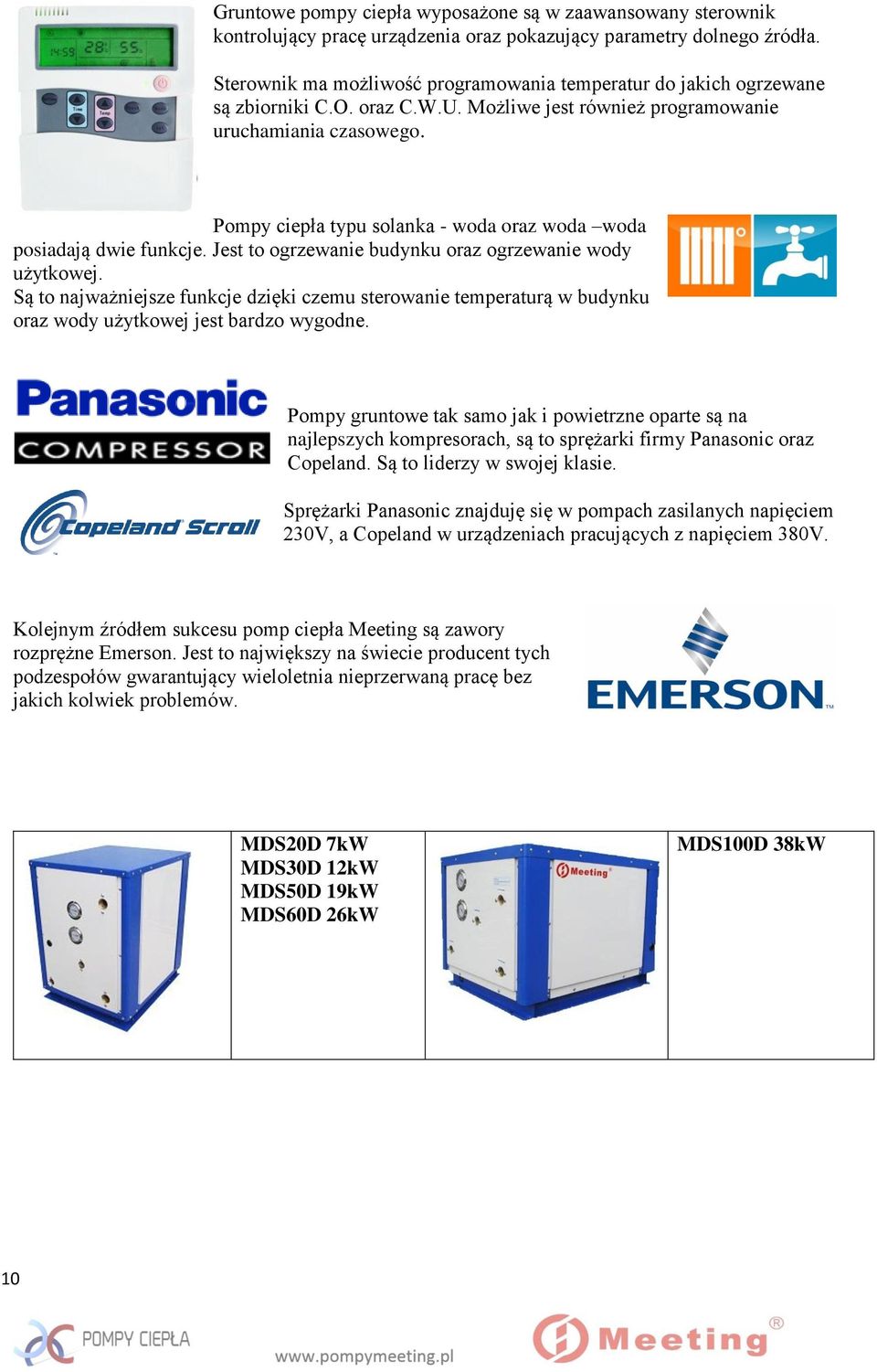

10 Gruntowe pompy ciepła wyposażone są w zaawansowany sterownik kontrolujący pracę urządzenia oraz pokazujący parametry dolnego źródła. Sterownik ma możliwość programowania temperatur do jakich ogrzewane są zbiorniki C.O. oraz C.W.U. Możliwe jest również programowanie uruchamiania czasowego. Pompy ciepła typu solanka - woda oraz woda woda posiadają dwie funkcje. Jest to ogrzewanie budynku oraz ogrzewanie wody użytkowej. Są to najważniejsze funkcje dzięki czemu sterowanie temperaturą w budynku oraz wody użytkowej jest bardzo wygodne. Pompy gruntowe tak samo jak i powietrzne oparte są na najlepszych kompresorach, są to sprężarki firmy Panasonic oraz Copeland. Są to liderzy w swojej klasie. Sprężarki Panasonic znajduję się w pompach zasilanych napięciem 230V, a Copeland w urządzeniach pracujących z napięciem 380V. Kolejnym źródłem sukcesu pomp ciepła Meeting są zawory rozprężne Emerson. Jest to największy na świecie producent tych podzespołów gwarantujący wieloletnia nieprzerwaną pracę bez jakich kolwiek problemów. MDS20D 7kW MDS30D 12kW MDS50D 19kW MDS60D 26kW MDS100D 38kW 10

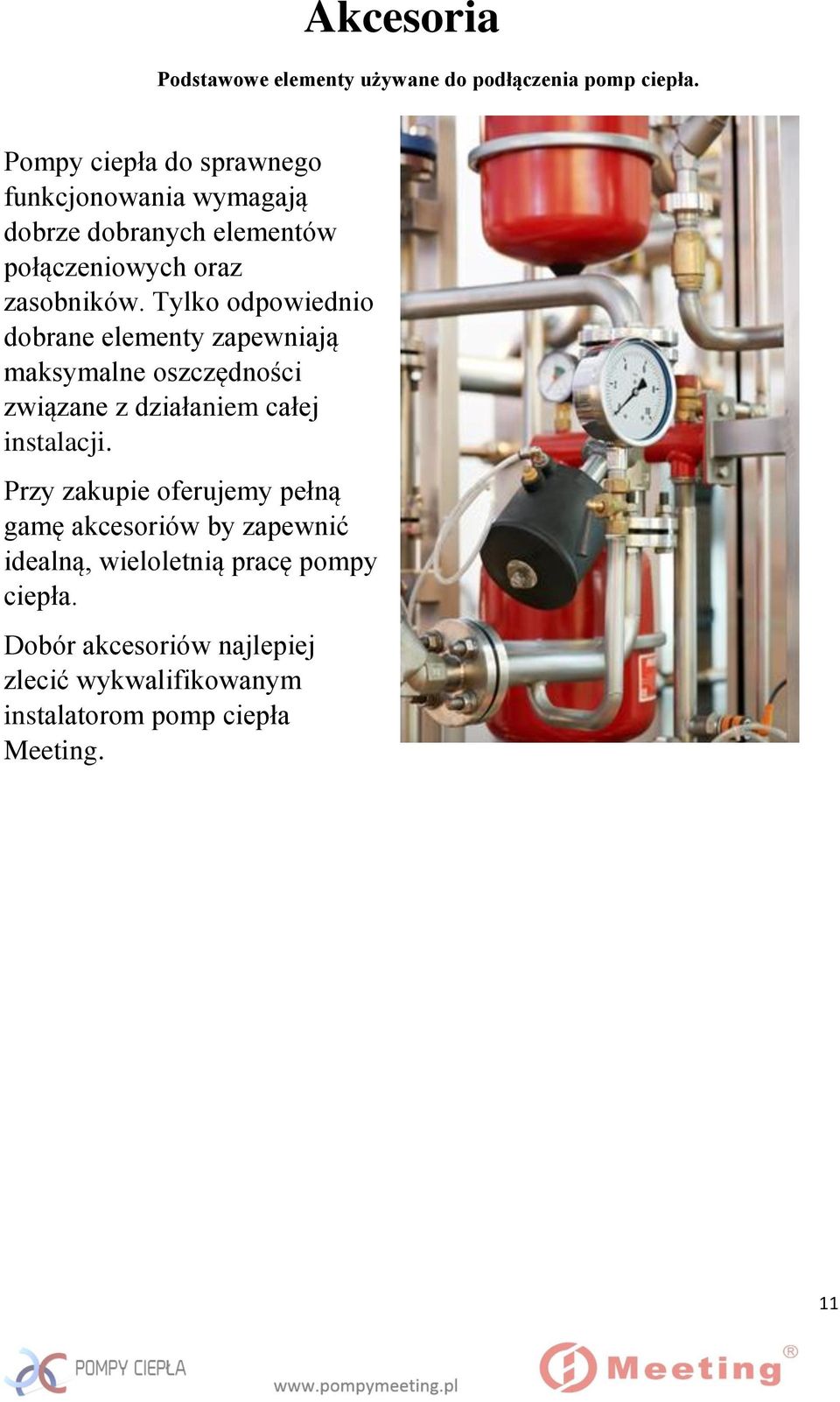

11 Akcesoria Podstawowe elementy używane do podłączenia pomp ciepła. Pompy ciepła do sprawnego funkcjonowania wymagają dobrze dobranych elementów połączeniowych oraz zasobników. Tylko odpowiednio dobrane elementy zapewniają maksymalne oszczędności związane z działaniem całej instalacji. Przy zakupie oferujemy pełną gamę akcesoriów by zapewnić idealną, wieloletnią pracę pompy ciepła. Dobór akcesoriów najlepiej zlecić wykwalifikowanym instalatorom pomp ciepła Meeting. 11

12 Czujnik przepływu Meeting Cena: 195zł brutto (23% VAT) 159zł netto Czujnik przepływu jest niezbędnym elementem bezpieczeństwa, który informuje pompę o odprowadzaniu rozgrzanego czynnika. Czujnik powinien być podłączony do pompy ciepła w miejscu oznaczonym "Water flow switch" oraz zainstalowany na obiegu górnego źródła, oraz w przypadku pomp gruntowych na obiegu dolnego i górnego źródła. Zawór 3 drogowy 1" Cena: 249zł brutto (23% VAT) 202zł netto Zadaniem zaworu 3 drogowego jest kierowanie czynnika grzewczego do ogrzewania lub zbiornika C.W.U.. Zawór montuje się pomiędzy pompą ciepła a zbiornikiem buforowym oraz zbiornikiem C.W.U Zbiornik kombinowany 380/120 Cena: 2450zł brutto (23% VAT) 1991zł netto Zbiornik buforowy kombinowany przeznaczony do pomp ciepła. Zbiornik jest połączeniem bufora do magazynowania nadmiaru ciepła oraz bojlera do ciepłej wody użytkowej. Ma on wiele przyłączy dzięki czemu można do niego podłączyć kilka źródeł ciepła. Współpracuje z pompami ciepła, piecami zasypowymi, kotłami olejowymi i gazowymi itp.. Zbiornik występuje również w wersji z wężownicą dzięki czemu może współpracować też z zestawami solarnymi. Przyłącza 6/4 w które jest wyposażony pozwalają na podłączenie grzałek elektrycznych, które mogą ogrzewać wodę w zbiorniku. Rolę izolacji pełni pianka poliuretanowa. Obudowa jest ze skayu. Dane techniczne: Pojemność zbiornika C.W.U.: 120 l Pojemność zbiornika wody obiegowej: 280 l Max. temperatura znamionowa: 90 C Min. temperatura znamionowa: 5 C Max. ciśnienie robocze zbiornika C.W.U.: 0,6 MPa Max. ciśnienie robocze zbiornika wody obiegowej: 0,3 MPa Średnica całkowita: 60 cm Średnica zbiornika: 80 cm Wysokość całkowita: 180 cm 12 11

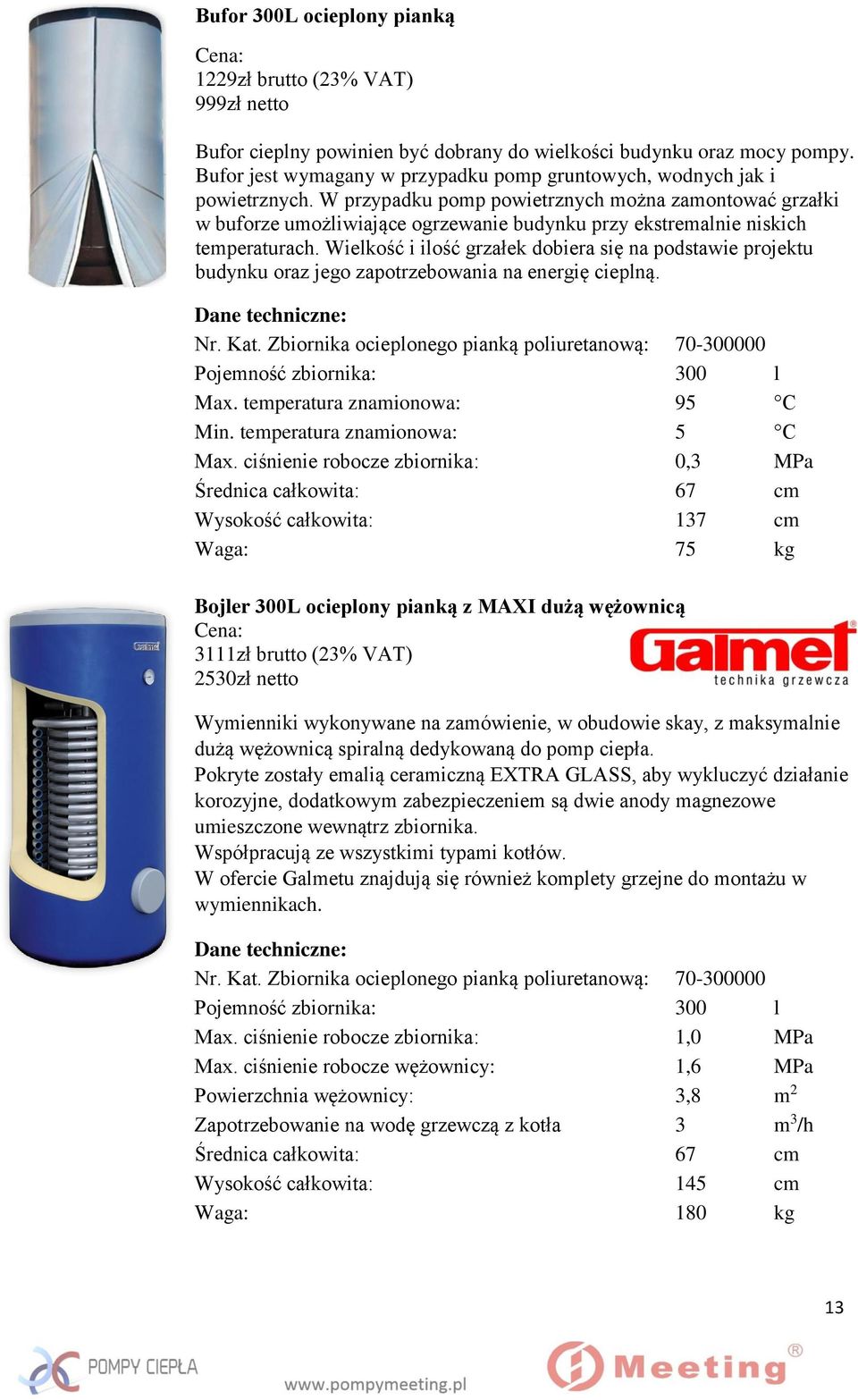

13 Bufor 300L ocieplony pianką Cena: 1229zł brutto (23% VAT) 999zł netto Bufor cieplny powinien być dobrany do wielkości budynku oraz mocy pompy. Bufor jest wymagany w przypadku pomp gruntowych, wodnych jak i powietrznych. W przypadku pomp powietrznych można zamontować grzałki w buforze umożliwiające ogrzewanie budynku przy ekstremalnie niskich temperaturach. Wielkość i ilość grzałek dobiera się na podstawie projektu budynku oraz jego zapotrzebowania na energię cieplną. Dane techniczne: Nr. Kat. Zbiornika ocieplonego pianką poliuretanową: Pojemność zbiornika: 300 l Max. temperatura znamionowa: 95 C Min. temperatura znamionowa: 5 C Max. ciśnienie robocze zbiornika: 0,3 MPa Średnica całkowita: 67 cm Wysokość całkowita: 137 cm Waga: 75 kg Bojler 300L ocieplony pianką z MAXI dużą wężownicą Cena: 3111zł brutto (23% VAT) 2530zł netto Wymienniki wykonywane na zamówienie, w obudowie skay, z maksymalnie dużą wężownicą spiralną dedykowaną do pomp ciepła. Pokryte zostały emalią ceramiczną EXTRA GLASS, aby wykluczyć działanie korozyjne, dodatkowym zabezpieczeniem są dwie anody magnezowe umieszczone wewnątrz zbiornika. Współpracują ze wszystkimi typami kotłów. W ofercie Galmetu znajdują się również komplety grzejne do montażu w wymiennikach. Dane techniczne: Nr. Kat. Zbiornika ocieplonego pianką poliuretanową: Pojemność zbiornika: 300 l Max. ciśnienie robocze zbiornika: 1,0 MPa Max. ciśnienie robocze wężownicy: 1,6 MPa Powierzchnia wężownicy: 3,8 m 2 Zapotrzebowanie na wodę grzewczą z kotła 3 m 3 /h Średnica całkowita: 67 cm Wysokość całkowita: 145 cm Waga: 180 kg 30 13

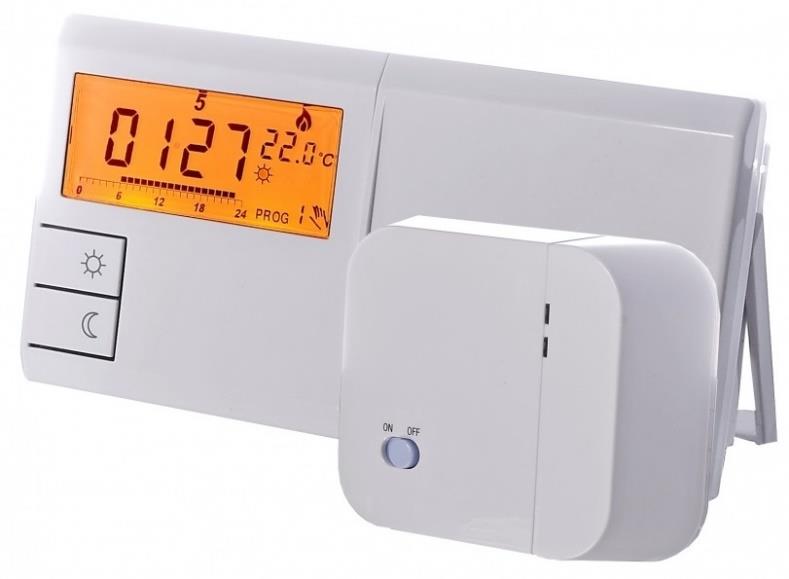

14 Sterowanie ogrzewaniem Inteligentne sterowanie to podstawa dobrze działającego systemu ogrzewania budynku. Pompy ciepła mogą pracować z zaawansowanymi sterowniki umożliwiającymi zarządzenie budynkiem za pomocą telefonu komórkowego lub komputera. Sterownik IT500 Najważniejsze zalety sterownika: Dostęp do wszystkich funkcji regulatora za pomocą smartfona lub komputera Intuicyjne programowanie za pomocą dotykowego wyświetlacza lub smartfonu i komputera poprzez Internet Darmowa aplikacja dla systemów Android oraz IOS Bezprzewodowa komunikacja Funkcje Eco oraz wakacyjna Możliwość programowania do 6 poziomów temperatury w jednym cyklu Sterownik 091RF Sterownik pokojowy zapewnia możliwość sterowania temperaturą w budynku tak by dostosować ja do własnych potrzeb. Do dyspozycji jest 9 programów, z czego 6 jest ustawionych fabrycznie min. program ekonomiczny, komfortowy, mieszany, przeciw zamarzeniowy oraz jest możliwość ustawienia 3 programów własnych. Zintegrowana i praktyczna podstawka regulatora o dwóch kątach nachylenia zapewnia wygodę i funkcjonalność. Praca na częstotliwości 868MHz, gwarantuje bardzo stabilny i odporny na zakłócenia sygnał. Łatwa zmiana kodu komunikacyjnego za pomocą przełączników. 14

15 Kotłownie oparte na pompie ciepła Meeting Kompletne i dopasowane zestawy do uruchomienia ogrzewania budynku oraz wody użytkowej. By zobrazować klientom koszt całej instalacji oraz dać możliwość zakupu całego dopasowanego zestawu oferujemy kompletne zestawy do zbudowania kotłowni opartej na pompie ciepła. Zestaw taki zawiera wszystkie niezbędne elementy do uruchomienia i kożystania z pompy ciepła do celów ogrzewania budynku oraz wody użytkowej. Kotłownie zostały podzielone na trzy podstawowe typy. Pierwszy to kotłownie z pompą powietrzną do budynków o powierzchni nawet 280m 2. Pozostałe dwa typy to kotłownie z gruntowym lub wodnym dolnym źródłem, które można dopasować do budynków o powierzchni do 400m

16 Kotłownie w pompą powietrze woda Zestawy zostały dobrane tak by zapewnić najlepszy zysk energetyczny oraz komfor obsługi. Kotłownie wybieramy pod względniem zapotrzebowania budynków na energię cieplną. W komplecie są elementy połączeniowe pomiędzy pompą ciepła a zbiornikami oraz ogrzewaniem budynku. Do podłączenia na miejscu montażu zostaje tylko podłączenie zbiorników pod instalację odbioru C.O. oraz C.W.U. w budynku. Dobrze dobrany zestaw do budynku zagwatantuje odpowiednią temperaturę nawet w najmroźniejsze dni. Kotłownia PW 6kW Split ze zbiornikiem kombinowanym do budynków od 60m 2 do 150m 2. W zestawie zbiornik kombinowany 120L na wodę użytkową oraz 260L zbiornik buforowy. Instalacja przeznaczona głównie do współpracy z ogrzewaniem grzejnikowym w budynkach dobrze ocieplonych. Kotłownia może współpracować z innymi źródłami ciepła, dzięki temu iż nie zastosowano wymiennika płytowego oraz układu glikolowego. CENA 14552zł netto 17899zł brutto (23%VAT) Model:PW6SK Elementy zawarte w wycenie: 1. Pompa Ciepła Meeting MD30D 12kW EVI Split 2. Zbiornik kombinowany 380/120L 3. Pompy obiegowe 4. Sterowanie ogrzewaniem 5. Elementy połączniowe Kotłownia PW 9kW Split ze zbiornikiem kombinowanym do budynków od 110m 2 do 280m 2. W zestawie zbiornik kombinowany 120L na wodę użytkową oraz 260L zbiornik buforowy. Instalacja przeznaczona głównie do współpracy z ogrzewaniem grzejnikowym w budynkach dobrze ocieplonych. Kotłownia może współpracować z innymi źródłami ciepła., dzięki temu iż nie zastosowano wymiennika płytowego oraz układu glikolowego. CENA 15202zł netto 18699zł brutto (23%VAT) Model:PW9SK Elementy zawarte w wycenie: 1. Pompa Ciepła Meeting MD50D 18kW EVI Split 2. Zbiornik kombinowany 380/120L 3. Pompy obiegowe 4. Sterowanie ogrzewaniem 5. Elementy połączniowe 16

17 Schemat instalacji kotłowni split ze zbiornikiem kombiniowanym. Kotłownia PW 6kW Split z dwoma zbiornikami najlepiej ją stosować w budynkach o rozmiarze od 60m 2 do 150m 2. W zestawie są dwa zbiorniki jeden do wody użytkowej o pojemności 300L zapewjniający stały dostęp do ciepłej wody użytkowej, oraz zbiornik buforowy o pojemności 200L. Taki zestaw może pracować zarówno z ogrzewaniem podłogowym jak i grzejnikowym. Instalacja nie zawiera glikolu dlatego może być używana przy modernizacjach starszych układów ogrzewania. CENA 14552zł netto 17899zł brutto (23%VAT) Model:PW6S2 Elementy zawarte w wycenie: 1. Pompa Ciepła Meeting MD30D 12kW EVI Split 2. Zbiornik buforowy 200L 3. Zbiornik C.W.U. 300L 4. Pompy obiegowe 5. Sterowanie ogrzewaniem 6. Elementy połączniowe Kotłownia PW 9kW Split z dwoma zbiornikami najlepiej ją stosować w budynkach o rozmiarze od 110m 2 do 280m 2. W zestawie są dwa zbiorniki jeden do wody użytkowej o pojemności 300L zapewjniający stały dostęp do ciepłej wody użytkowej, oraz zbiornik buforowy o pojemności 300L. Taki zestaw może pracować zarówno z ogrzewaniem podłogowym jak i grzejnikowym. Instalacja nie zawiera glikolu dlatego może być używana przy modernizacjach starszych układów ogrzewania. CENA 17072zł netto 20999zł brutto (23%VAT) Model:PW9S2 Elementy zawarte w wycenie: 1. Pompa Ciepła Meeting MD50D 18kW EVI Split 2. Zbiornik buforowy 300L 3. Zbiornik C.W.U. 300L 4. Pompy obiegowe 5. Sterowanie ogrzewaniem 6. Elementy połączniowe 17 35

18 Schemat instalacji kotłowni split z dwoma zbiornikami: Kotłownia PW 6kW z dwoma zbiornikami najlepiej ją stosować w budynkach o rozmiarze od 60m 2 do 150m 2. W zestawie są dwa zbiorniki jeden do wody użytkowej o pojemności 300L zapewjniający stały dostęp do ciepłej wody użytkowej, oraz zbiornik buforowy o pojemności 200L. Taki zestaw może pracować zarówno z ogrzewaniem podłogowym jak i grzejnikowym. Instalacja zabezpieczona przed zamarzaniem glikolem, który wypełnia całą instalację grzewczą. CENA 13982zł netto 17199zł brutto (23%VAT) Model:PW62 Elementy zawarte w wycenie: 1. Pompa Ciepła Meeting MD30D 12kW 2. Zbiornik buforowy 200L 3. Zbiornik C.W.U. 300L 4. Pompy obiegowe 5. Sterowanie ogrzewaniem 6. Elementy połączniowe 7. Glikol do całej instalacji Kotłownia PW 9kW z dwoma zbiornikami najlepiej ją stosować w budynkach o rozmiarze od 110m 2 do 280m 2. W zestawie są dwa zbiorniki jeden do wody użytkowej o pojemności 300L zapewjniający stały dostęp do ciepłej wody użytkowej, oraz zbiornik buforowy o pojemności 300L. Taki zestaw może pracować zarówno z ogrzewaniem podłogowym jak i grzejnikowym. Instalacja zabezpieczona przed zamarzaniem glikolem, który wypełnia całą instalację grzewczą. CENA 17804zł netto 21899zł brutto (23%VAT) Model:PW92 Elementy zawarte w wycenie: 1. Pompa Ciepła Meeting MD50D 18kW 2. Zbiornik buforowy 300L 3. Zbiornik C.W.U. 300L 4. Pompy obiegowe 5. Sterowanie ogrzewaniem 6. Elementy połączniowe 7. Glikol do całej instalacji 18 38

19 Kotłownia PW 9kW EVI z dwoma zbiornikami najlepiej ją stosować w budynkach o rozmiarze od 110m 2 do 280m 2. W zestawie są dwa zbiorniki jeden do wody użytkowej o pojemności 300L zapewjniający stały dostęp do ciepłej wody użytkowej, oraz zbiornik buforowy o pojemności 300L. Taki zestaw może pracować zarówno z ogrzewaniem podłogowym jak i grzejnikowym. Instalacja zabezpieczona przed zamarzaniem glikolem, który wypełnia całą instalację grzewczą. CENA 19917zł netto 24499zł brutto (23%VAT) Model:PW9E2 Elementy zawarte w wycenie: 1. Pompa Ciepła Meeting MD50D 18kW EVI 2. Zbiornik buforowy 300L 3. Zbiornik C.W.U. 300L 4. Pompy obiegowe 5. Sterowanie ogrzewaniem 6. Elementy połączniowe 7. Glikol do całej instalacji Schemat instalacji kotłowni z dwoma zbiornikami: 19

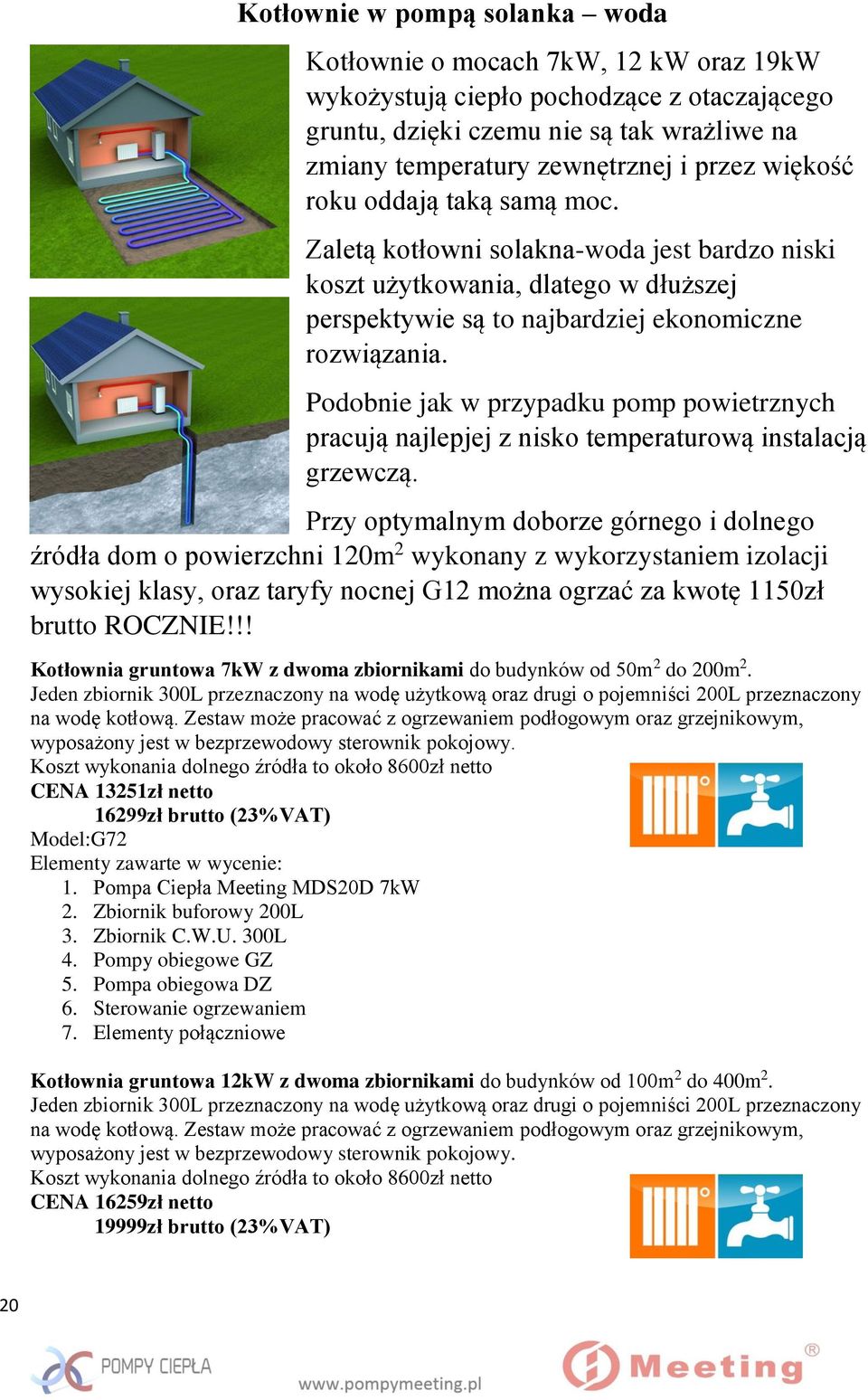

20 Kotłownie w pompą solanka woda Kotłownie o mocach 7kW, 12 kw oraz 19kW wykożystują ciepło pochodzące z otaczającego gruntu, dzięki czemu nie są tak wrażliwe na zmiany temperatury zewnętrznej i przez więkość roku oddają taką samą moc. Zaletą kotłowni solakna-woda jest bardzo niski koszt użytkowania, dlatego w dłuższej perspektywie są to najbardziej ekonomiczne rozwiązania. Podobnie jak w przypadku pomp powietrznych pracują najlepjej z nisko temperaturową instalacją grzewczą. Przy optymalnym doborze górnego i dolnego źródła dom o powierzchni 120m 2 wykonany z wykorzystaniem izolacji wysokiej klasy, oraz taryfy nocnej G12 można ogrzać za kwotę 1150zł brutto ROCZNIE!!! Kotłownia gruntowa 7kW z dwoma zbiornikami do budynków od 50m 2 do 200m 2. Jeden zbiornik 300L przeznaczony na wodę użytkową oraz drugi o pojemniści 200L przeznaczony na wodę kotłową. Zestaw może pracować z ogrzewaniem podłogowym oraz grzejnikowym, wyposażony jest w bezprzewodowy sterownik pokojowy. Koszt wykonania dolnego źródła to około 8600zł netto CENA 13251zł netto 16299zł brutto (23%VAT) Model:G72 Elementy zawarte w wycenie: 1. Pompa Ciepła Meeting MDS20D 7kW 2. Zbiornik buforowy 200L 3. Zbiornik C.W.U. 300L 4. Pompy obiegowe GZ 5. Pompa obiegowa DZ 6. Sterowanie ogrzewaniem 7. Elementy połączniowe Kotłownia gruntowa 12kW z dwoma zbiornikami do budynków od 100m 2 do 400m 2. Jeden zbiornik 300L przeznaczony na wodę użytkową oraz drugi o pojemniści 200L przeznaczony na wodę kotłową. Zestaw może pracować z ogrzewaniem podłogowym oraz grzejnikowym, wyposażony jest w bezprzewodowy sterownik pokojowy. Koszt wykonania dolnego źródła to około 8600zł netto CENA 16259zł netto 19999zł brutto (23%VAT) 20

21 Model:G122 Elementy zawarte w wycenie: 1. Pompa Ciepła Meeting MDS30D 12kW 2. Zbiornik buforowy 300L 3. Zbiornik C.W.U. 300L 4. Pompy obiegowe GZ 5. Pompa obiegowa DZ 6. Sterowanie ogrzewaniem 7. Elementy połączniowe Kotłownia gruntowa 19kW z dwoma zbiornikami do budynków od 100m 2 do 400m 2. Jeden zbiornik 300L przeznaczony na wodę użytkową oraz drugi o pojemniści 300L przeznaczony na wodę kotłową. Zestaw może pracować z ogrzewaniem podłogowym oraz grzejnikowym, wyposażony jest w bezprzewodowy sterownik pokojowy. Koszt wykonania dolnego źródła to około 18000zł netto CENA 19511zł netto 23999zł brutto (23%VAT) Model:G192 Elementy zawarte w wycenie: 1. Pompa Ciepła Meeting MSD50D 19kW 2. Zbiornik buforowy 300L 3. Zbiornik C.W.U. 300L 4. Pompy obiegowe GZ 5. Pompa obiegowa DZ 6. Sterowanie ogrzewaniem 7. Elementy połączniowe Schemat instalacji kotłowni gruntowej z dwoma zbiornikami: 43 21

22 Meeting Pompy Ciepła Powietrze Woda Model MD15D MD20D MD30D MD30D (230V) (380V) MD50D MD60D MD100D Pobór energii (kw) 1,25 1, ,4 5,68 9,2 Moc cieplna (kw) (A20W35) Moc chłodzenia (kw) 3,5 5,15 8,4 8,4 12, netto 3577zł 3860zł 5852zł 6170zł 7478zł 9511zł 15711zł Ceny brutto (23%VAT) 4400zł 4749zł 7199zł 7599zł 9199zł 11699zł 19399zł Model MD30D EVI MD50D EVI MD100D EVI MD30D Split EVI MD50D Split EVI Pobór energii (kw) 3 4,4 9,2 3 4,4 Moc cieplna (kw) (A20W35) Moc chłodzenia (kw) 8,4 12,3 27 8,4 12,3 netto 7899zł 9999zł 17885zł 8942zł 10999zł Ceny brutto (23%VAT) 9715zł 12299zł 21999zl 10999zł 13529zł Meeting Pompy Ciepła Solanka Woda / Woda - Woda Model MDS20D MDS30D MDS50D MDS60D MDS100D Pobór energii (kw) 1,7 3 4,4 6 9,2 Moc cieplna (kw) (B10W35) netto 4470zł 6991zł 8942zł 11056zł 17966zł Ceny brutto (23%VAT) 5199zł 8599zł 10999zł 13599zł 22099zł Meeting Pompy Ciepła Basenowe Model MDY20D MDY30D MDY50D Pobór energii (kw) 1,84 3 4,4 Moc cieplna (kw) (W20W35) netto 4633zł 7438zł 9064zł Ceny brutto (23%VAT) 5699zł 9149zł 11149zł Meeting Kotłownie TYP POWIETRZE WODA Model PW6SK PW9SK PW6S2 PW9S2 PW62 PW92 netto 13576zł 15202zł 14552zł 17072zł 13982zł 17804zł Ceny brutto (23%VAT) 16699zł 18699zł 17899zł 20999zł 17199zł 21899zł Meeting Kotłownie TYP POWIETRZE WODA GRUNTOWE Model PW9E2 G72 G122 G192 netto 19917zł 13251zł 16259zł 19511zł Ceny brutto (23%VAT) 24499zł 16299zł 19999zł 23999zł 22

23 Ceny Meeting Akcesoria Model Czujnik przepływu Zawór 3 drogowy netto 159zł 202zł brutto (23%VAT) 195zł 249zł Zbiorniki Buforowe GALMET bez wężownicy Model SG(B) SG(B) SG(B) SG(B) SG(B) SG(B) 200L 300L 380L 500L 800L 1000L netto 1030zł 1140zł 1300zł 1750zł 2410zł 2600zł Ceny brutto (23%VAT) 1267zł 1402zł 1599zł 2152zł 2964zł 3198zł Zbiorniki Buforowe GALMET 2 wężownice Model SG(B) 380L SG(B) 500L SG(B) 800L SG(B) 1000L Powierzchnia wężownicy dolnej 1,8m 2 2,5m 2 3,0m 2 3,5m 2 Powierzchnia wężownicy górnej 1,4m 2 1,4m 2 1,8m 2 2,1m 2 netto 1950zł 2540zł 3090zł 3590zł Ceny brutto (23%VAT) 2398zł 3124zł 3800zł 4415zł Model Zbiorniki C.W.U. GALMET z MAXI wężownicą SGW(S) MAXI 300L SGW(S) MAXI 400L SGW(S) MAXI 500L SGW(S) MAXI 720L SGW(S) MAXI 1000L Powierzchnia wężownicy 3,8m 2 5m 2 6,0m 2 6,5m 2 6,5m 2 netto 2710zł 3140zł 3840zł 6500zł 9530zł Ceny brutto (23%VAT) 3333zł 3862zł 4723zł 7995zł 11721zł Model Zbiorniki C.W.U. GALMET 2 wężownice SGW(S)B 200L SGW(S)B 250L SGW(S)B 300L SGW(S)B 400L SGW(S)B 500L Powierzchnia wężownicy dolnej 1m 2 1,2m 2 1,4 m 2 1,8m 2 2,0m 2 Powierzchnia wężownicy górnej 0,7m 2 0,7m 2 1,1m 2 1,3m 2 1,1m 2 netto 1730zł 1795zł 1880zł 2340zł 2970zł Ceny brutto (23%VAT) 2127zł 2207zł 2312zł 2878zł 3653zł 23

24 CNC MAREK JANKOWSKI Semlin Kleszczewo Kościerskie Kontakt: Piotr - obsługa klientów detalicznych: tel mail. piotr@pompymeeting.pl Marek - obsługa klientów hurtowych: tel mail. marek@pompymeeting.pl Biuro: mail. biuro@pompymeeting.pl tel Twój Fachowy Doradca: 02/2015 Treści chronione prawem autorskim. Kopiowanie i rozpowszechnianie tylko za zgodą posiadacza praw autorskich. Wydawca zastrzega sobie prawo do pomyłek oraz błędów w wydruku.
