1 S9 AutoSet & S9 Elite POSITIVE AIRWAY PRESSURE DEVICEs Welcome Guide Polski

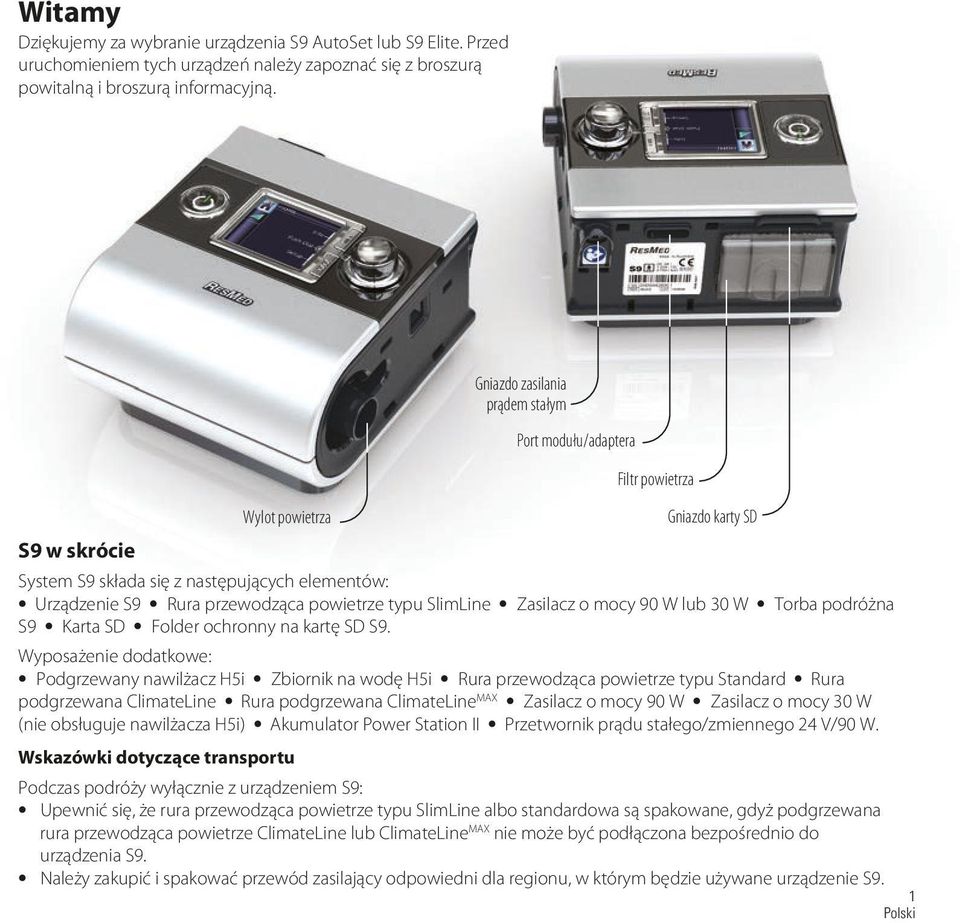

3 Witamy Dziękujemy za wybranie urządzenia S9 AutoSet lub S9 Elite. Przed uruchomieniem tych urządzeń należy zapoznać się z broszurą powitalną i broszurą informacyjną. S9 w skrócie Wylot powietrza System S9 składa się z następujących elementów: Urządzenie S9 Rura przewodząca powietrze typu SlimLine Zasilacz o mocy 90 W lub 30 W Torba podróżna S9 Karta SD Folder ochronny na kartę SD S9. Wyposażenie dodatkowe: Podgrzewany nawilżacz H5i Zbiornik na wodę H5i Rura przewodząca powietrze typu Standard Rura podgrzewana ClimateLine Rura podgrzewana ClimateLine MAX Zasilacz o mocy 90 W Zasilacz o mocy 30 W (nie obsługuje nawilżacza H5i) Akumulator Power Station II Przetwornik prądu stałego/zmiennego 24 V/90 W. Wskazówki dotyczące transportu Gniazdo zasilania prądem stałym Port modułu/adaptera Filtr powietrza Gniazdo karty SD Podczas podróży wyłącznie z urządzeniem S9: Upewnić się, że rura przewodząca powietrze typu SlimLine albo standardowa są spakowane, gdyż podgrzewana rura przewodząca powietrze ClimateLine lub ClimateLine MAX nie może być podłączona bezpośrednio do urządzenia S9. Należy zakupić i spakować przewód zasilający odpowiedni dla regionu, w którym będzie używane urządzenie S9. 1 Polski

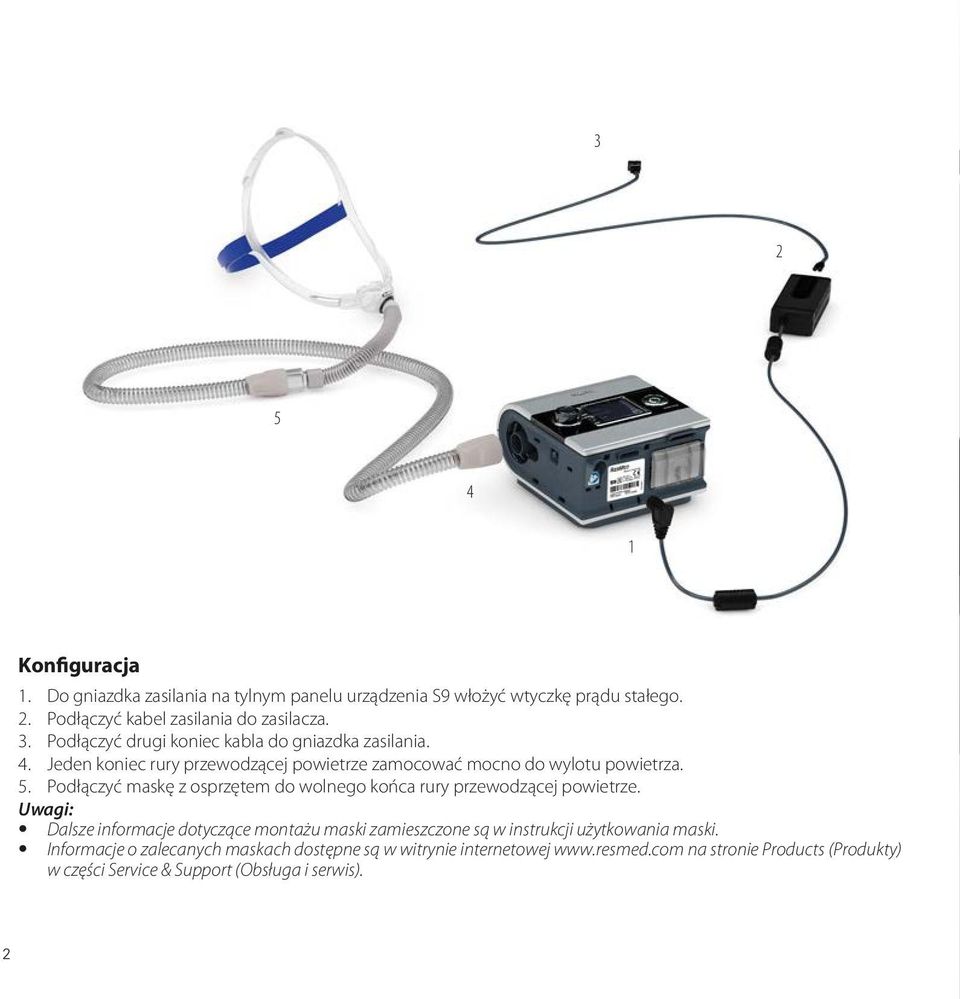

4 Konfiguracja 1. Do gniazdka zasilania na tylnym panelu urządzenia S9 włożyć wtyczkę prądu stałego. 2. Podłączyć kabel zasilania do zasilacza. 3. Podłączyć drugi koniec kabla do gniazdka zasilania. 4. Jeden koniec rury przewodzącej powietrze zamocować mocno do wylotu powietrza. 5. Podłączyć maskę z osprzętem do wolnego końca rury przewodzącej powietrze. Uwagi: Dalsze informacje dotyczące montażu maski zamieszczone są w instrukcji użytkowania maski. Informacje o zalecanych maskach dostępne są w witrynie internetowej na stronie Products (Produkty) w części Service & Support (Obsługa i serwis). 2

Podłączyć maskę z osprzętem do wolnego końca rury przewodzącej powietrze.

5 Podstawowe informacje o urządzeniu S9 Ekran LCD Przycisk Start/Stop Rozpoczyna lub kończy sesję leczenia. Menu główne Legenda: Ekran główny Poziom wilgotności *Jeśli klinicysta aktywował funkcję S9 Essentials, menu Informacja i Konfiguracja będą nieczynne. Menu informacyjne* Umożliwia przegląd danych statystycznych snu pacjenta. Menu konfiguracji* Umożliwia pacjentowi dokonanie zmian ustawień. Pokrętło przyciskowe Obracanie pokrętłem umożliwia pacjentowi przewijanie przez składniki menu i zmianę ustawień. Naciśnięcie pokrętła pozwala na wejście do menu i potwierdzenie wybranych ustawień. Narastanie Podgrzewana rura Kontrola klimatu Start/Stop Pokrętło przyciskowe Menu konfiguracji Menu informacyjne 3 Polski

Menu informacyjne* Umożliwia przegląd danych statystycznych snu pacjenta. Menu konfiguracji* Umożliwia pacjentowi dokonanie zmian ustawień.

6 Regulacja czasu narastania Czas narastania to funkcja, która sprawia, że początek sesji przebiega bardziej komfortowo dla pacjenta. Jest to czas, gdy ciśnienie narasta od niskiego ciśnienia początkowego do roboczego. Aby wyregulować czas narastania: 1. Na ekranie głównym obracać, aż zostanie wyświetlony w kolorze niebieskim ekran ST. NARASTANIE. 2. Nacisnąć. Wybrana opcja zostanie podświetlona na pomarańczowo. 3. Obracać, aż do wyświetlenia wymaganego czasu narastania. 4. Celem potwierdzenia wyboru nacisnąć. Korzystanie z funkcji dopasowania maski Ta funkcja ułatwia odpowiednie dopasowanie maski. Funkcja ta pozwala na wytworzenie ciśnienia leczenia przez trzy minuty przed rozpoczęciem sesji terapeutycznej, co umożliwia dopasowanie maski i zredukowanie nieszczelności. 1. Założyć maskę w sposób opisany w instrukcji użytkowania maski. 2. Po wyświetleniu ekranu głównego nacisnąć i przytrzymać przez trzy sekundy. Pojawi się jeden z następujących ekranów DOPASOWANIA MASKI: 3. W razie potrzeby dopasować maskę, uszczelkę maski i część nagłowną, aż do osiągnięcia dobrego dopasowania maski. Po upływie trzech minut ciśnienie powraca do ustawionej wartości i rozpoczyna się sesja leczenia. Dopasowywanie maski można zakończyć w dowolnej chwili, naciskając. 4

Na ekranie głównym obracać, aż zostanie wyświetlony w kolorze niebieskim ekran ST. NARASTANIE. 2. Nacisnąć. Wybrana opcja zostanie podświetlona na pomarańczowo. 3.

7 S9 Essentials Funkcja S9 Essentials ułatwia interakcję z urządzeniem i nawigację w obrębie menu. Jeśli klinicysta aktywuje tę funkcję, S9 Essentials wyłącza funkcję Informacja i Konfiguracja, co umożliwia po prostu rozpoczynanie i wstrzymywanie terapii oraz regulowanie funkcji narastania, nawilżania i Climate Control. Wybór typu maski* Aby wybrać typ maski: 1. Nacisnąć. Zostanie wyświetlony ekran USTAWIENIA. 2. Obracać, aż pole Maska zostanie podświetlone na niebiesko. 3. Nacisnąć. Wybrana opcja zostanie podświetlona na pomarańczowo. 4. Obracać, aż do wyświetlenia wymaganego ustawienia maski. 5. Celem potwierdzenia wyboru nacisnąć. 6. Nacisnąć, aby wrócić do ekranu głównego. *Wybranie typu maski nie jest możliwe, jeśli klinicysta aktywował funkcję S9 Essentials. 5 Polski

nawilżania i Climate Control. Wybór typu maski* Aby wybrać typ maski: 1. Nacisnąć. Zostanie wyświetlony ekran USTAWIENIA. 2. Obracać, aż pole Maska zostanie podświetlone na niebiesko. 3. Nacisnąć. Wybrana opcja zostanie podświetlona na pomarańczowo.

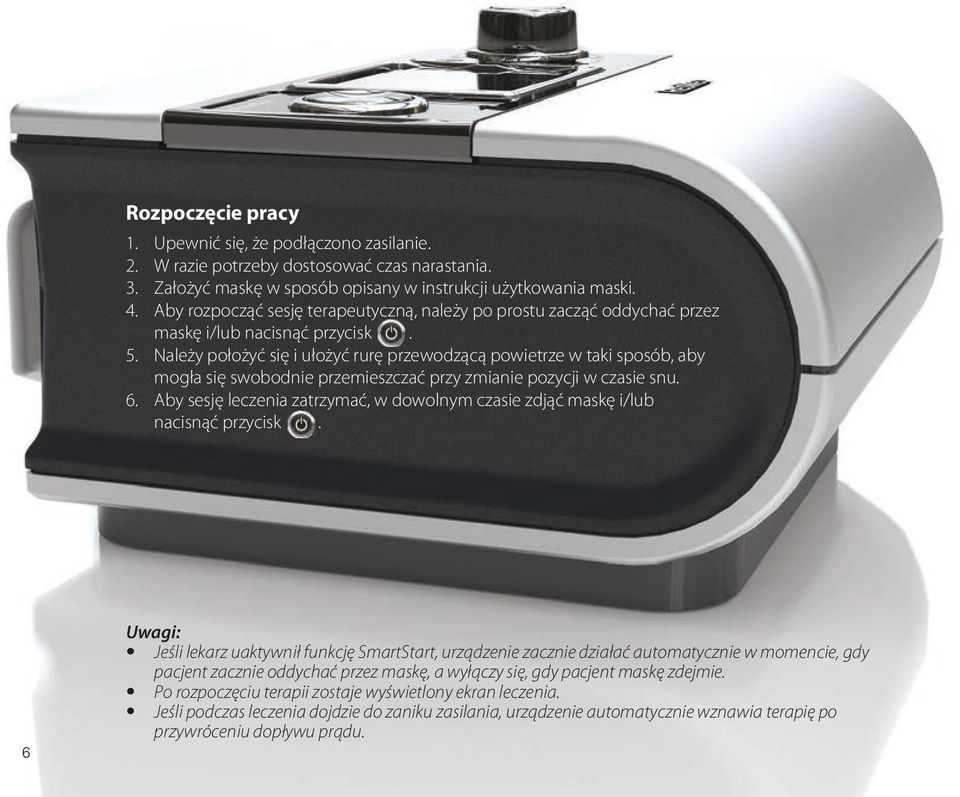

8 Rozpoczęcie pracy 1. Upewnić się, że podłączono zasilanie. 2. W razie potrzeby dostosować czas narastania. 3. Założyć maskę w sposób opisany w instrukcji użytkowania maski. 4. Aby rozpocząć sesję terapeutyczną, należy po prostu zacząć oddychać przez maskę i/lub nacisnąć przycisk. 5. Należy położyć się i ułożyć rurę przewodzącą powietrze w taki sposób, aby mogła się swobodnie przemieszczać przy zmianie pozycji w czasie snu. 6. Aby sesję leczenia zatrzymać, w dowolnym czasie zdjąć maskę i/lub nacisnąć przycisk. 6 Uwagi: Jeśli lekarz uaktywnił funkcję SmartStart, urządzenie zacznie działać automatycznie w momencie, gdy pacjent zacznie oddychać przez maskę, a wyłączy się, gdy pacjent maskę zdejmie. Po rozpoczęciu terapii zostaje wyświetlony ekran leczenia. Jeśli podczas leczenia dojdzie do zaniku zasilania, urządzenie automatycznie wznawia terapię po przywróceniu dopływu prądu.

Należy położyć się i ułożyć rurę przewodzącą powietrze w taki sposób, aby mogła się swobodnie przemieszczać przy zmianie pozycji w czasie snu. 6.

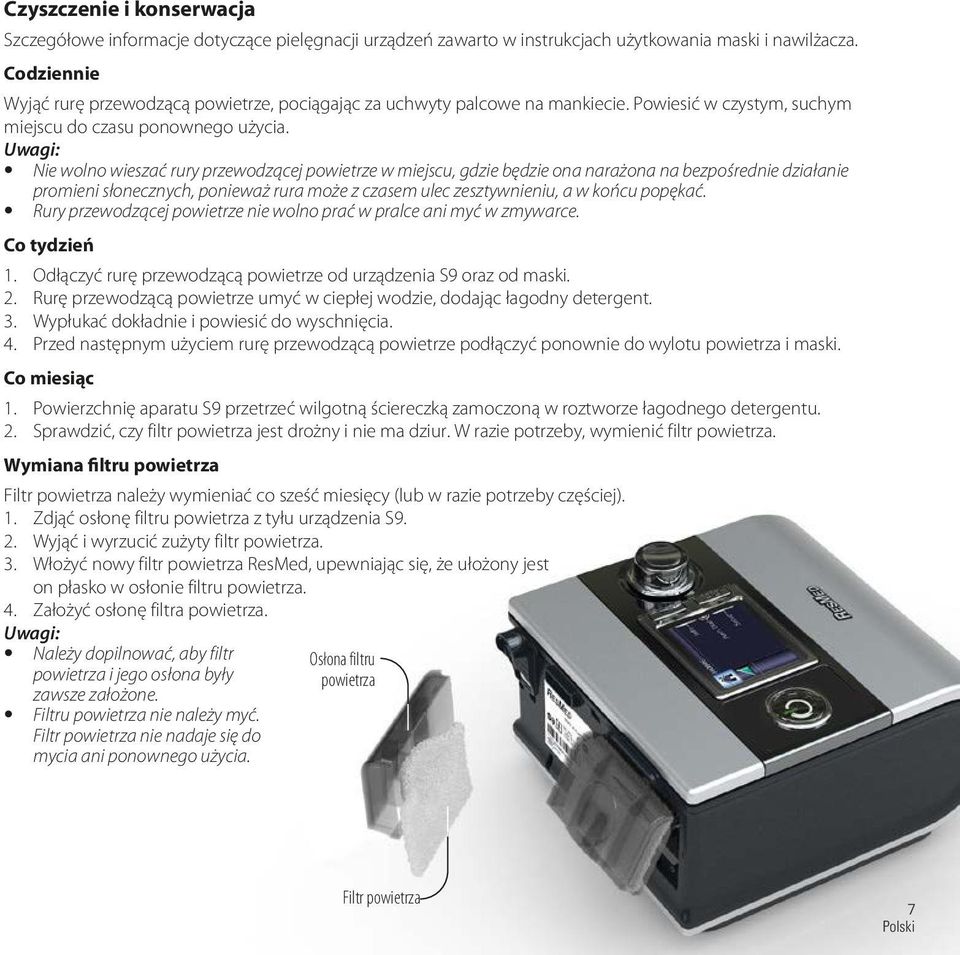

9 Czyszczenie i konserwacja Szczegółowe informacje dotyczące pielęgnacji urządzeń zawarto w instrukcjach użytkowania maski i nawilżacza. Codziennie Wyjąć rurę przewodzącą powietrze, pociągając za uchwyty palcowe na mankiecie. Powiesić w czystym, suchym miejscu do czasu ponownego użycia. Uwagi: Nie wolno wieszać rury przewodzącej powietrze w miejscu, gdzie będzie ona narażona na bezpośrednie działanie promieni słonecznych, ponieważ rura może z czasem ulec zesztywnieniu, a w końcu popękać. Rury przewodzącej powietrze nie wolno prać w pralce ani myć w zmywarce. Co tydzień 1. Odłączyć rurę przewodzącą powietrze od urządzenia S9 oraz od maski. 2. Rurę przewodzącą powietrze umyć w ciepłej wodzie, dodając łagodny detergent. 3. Wypłukać dokładnie i powiesić do wyschnięcia. 4. Przed następnym użyciem rurę przewodzącą powietrze podłączyć ponownie do wylotu powietrza i maski. Co miesiąc 1. Powierzchnię aparatu S9 przetrzeć wilgotną ściereczką zamoczoną w roztworze łagodnego detergentu. 2. Sprawdzić, czy filtr powietrza jest drożny i nie ma dziur. W razie potrzeby, wymienić filtr powietrza. Wymiana filtru powietrza Filtr powietrza należy wymieniać co sześć miesięcy (lub w razie potrzeby częściej). 1. Zdjąć osłonę filtru powietrza z tyłu urządzenia S9. 2. Wyjąć i wyrzucić zużyty filtr powietrza. 3. Włożyć nowy filtr powietrza ResMed, upewniając się, że ułożony jest on płasko w osłonie filtru powietrza. 4. Założyć osłonę filtra powietrza. Uwagi: Należy dopilnować, aby filtr Osłona filtru powietrza i jego osłona były powietrza zawsze założone. Filtru powietrza nie należy myć. Filtr powietrza nie nadaje się do mycia ani ponownego użycia. Filtr powietrza 7 Polski

Uwagi: Nie wolno wieszać rury przewodzącej powietrze w miejscu, gdzie będzie ona narażona na bezpośrednie działanie promieni słonecznych, ponieważ rura może z czasem ulec zesztywnieniu, a w końcu

10 Karta SD Do zestawu dołączono kartę SD umożliwiającą zebranie danych dotyczących terapii z urządzenia S9 i wprowadzanie uzyskanych od lekarza aktualizacji ustawień. W razie otrzymania stosownych instrukcji odłączyć urządzenie S9 od gniazda zasilania, wyjąć kartę SD, włożyć ją do folderu ochronnego i wysłać do lekarza. Wyjmowanie karty 1. Wcisnąć kartę SD w celu jej uwolnienia. 2. Wyjąć kartę. 3. Umieścić kartę w folderze ochronnym. 4. Wysłać folder do lekarza. Dalsze informacje dotyczące wyjmowania i wkładania karty zawarte są w dołączonym do urządzenia folderze ochronnym karty SD S9. Należy zachować folder ochronny karty SD S9 do użycia w przyszłości Uwagi: Informacje na temat usuwania usterek zawiera broszura informacyjna. Dalsze informacje o produkcie można znaleźć w witrynie 8

Wcisnąć kartę SD w celu jej uwolnienia. 2. Wyjąć kartę. 3. Umieścić kartę w folderze ochronnym. 4. Wysłać folder do lekarza.

12 368868/ S9 Series AutoSet & Elite WELCOME EUR 1/3 Manufacturer: ResMed Ltd 1 Elizabeth Macarthur Drive Bella Vista NSW 2153 Australia. Distributed by: ResMed Corp 9001 Spectrum Center Boulevard San Diego CA USA. ResMed (UK) Ltd 96 Milton Park Abingdon Oxfordshire OX14 4RY UK. See for other ResMed locations worldwide. For patent information, see S9, AutoSet, S9 Elite, H5i, ClimateLine, SlimLine and SmartStart are trademarks of ResMed Ltd. S9, AutoSet, H5i, ClimateLine and SlimeLine are registered in U.S. Patent and Trademark Office ResMed Ltd. Global leaders in sleep and respiratory medicine
