System City Multi to zaawansowany układ klimatyzacyjny typu VRF (variable refrigerant flow - zmienny przepływ czynnika chłodniczego) dedykowany do

Transkrypt

1

2 2 System City Multi to zaawansowany układ klimatyzacyjny typu VRF (variable refrigerant flow - zmienny przepływ czynnika chłodniczego) dedykowany do obiektów komercyjnych takich jak biura, hotele, obiekty handlowe. Układy VRF umożliwiają indywidualną kontrolę nad parametrami powietrza w każdym wnętrzu obiektu przy zastosowaniu jednego agregatu. System City Multi oferuje użytkownikom wszystkie zalety wynikające z integracji układu klimatyzacji w dużym obiekcie. W okresach przejściowych, najczęściej wiosną i jesienią, w dużych obiektach występuje jednoczesna konieczność chłodzenia w pomieszczeniach nasłonecznionych i grzania w pomieszczeniach zacienionych. System City Multi R2 i WR2 umożliwia jednoczesną realizację procesu chłodzenia i grzania z możliwością przekazywania ciepła odpadowego z procesu chłodzenia do pomieszczeń wymagających grzania. W bilansie ogólnym pozwala to na oszczędność zużycia energii rzędu 20% w stosunku do systemów konwencjonalnych. System WR2 posiada agregaty chłodzone wodą, dzięki czemu nie istnieje konieczność umieszczania agregatów na dachu. To rozwiązanie umożliwia zastosowanie układów WR2 w bardzo wysokich obiektach.

3 Zalety systemu City Multi Szeroka gama agregatów o wydajności chłodniczej od 14,0 do 140,4 kw i grzewczej od 16,0 do 156,5 kw Możliwość podłączenia do 42 jednostek wewnętrznych do jednego agregatu (system City Multi Super Y) Kombinacje 71 jednostek wewnętrznych z 36 agregatami dają dużą elastyczność w konfiguracji systemów Agregaty o wielkości od 200 do 1250 posiadają niebieskie lamele wymienników z bardzo skutecznym zabezpie czeniem antykorozyjnym Najleprzy współczynnik COP 3,60/4,13 (chłodzenie / grzanie) to niskie koszty eksploatacji Mitsubishi Electric PUHY-P250 YGM-A - chłodzenie - grzanie urządzenia konkurencyjne Możliwość stosowania w instalacji zwykłych trójników zamiast skomplikowanych i drogich rozdzielaczy Specjalna konstrukcja skraplacza i inwerterowo sterowany wentylator skraplacza gwarantuje najniższą emisję hałasu (Agregat PUY-P250: 49 db(a) z odległości 1m w trybie pracy nocnej) Bardzo niski prąd rozruchu dzięki zastosowaniu zaawansowanej technicznie inwerterowej sprężarki prądu stałego Zakres pracy w trybie grzania od tempe ratury zewnętrznej +15 o C do -20 o C pozwala na zastosowanie systemu City Multi jako skuteczny system grzejny Jednostki wewnętrzne PEFY-P i PFFY-P posiadają możliwośc obniżenia temperatury wewnątrz pomieszczenia aż do 14 o C Bardzo wysokie współczynniki COP Unikalna technologia 2-rurowa do układów VRF z możliwością jednoczesnego chłodzenia i grzania dająca redukcję kosztów instalacji. System City Multi R2 posiada agregaty chłodzone powietrzem, system City Multi WR2 posiada agregaty chłodzone wodą. Oszczędność w zużyciu energii do 50% wynikająca z odzysku ciepła. Ciepło z procesu chłodzenia może być zużyte w realizowanym jednocześnie procesie grzania. Rozbudowane systemy sterowania indywidualnego i centralnego (BMS) Agregaty zewnętrzne do 45 kw posiadają wewnętrzną instalację nie wymagającą rozbudowy. Agregaty zewnętrzne do 140 kw wymagają jedynie 8 połączeń co znacznie redukuje koszty instalacji. Jest to wynik w chwili obecnej bez odpowiednika na rynku. Możliwość zastosowania agregatów systemu City Multi do central wentylacyjnych z wykorzystaniem wszystkich zalet systemu. Gwarantowany zakres pracy chłodzenie wewnątrz 15 do 24 o C (Tm) na zewnątrz -15 do 43 o C (Ts) woda chłodząca skraplacz w systemach WR2/WY 10 do 45 o C grzanie grzanie wewnątrz seria Y na zewnątrz woda chłodząca skraplacz w systemach WY wewnątrz seria R2 na zewnątrz woda chłodząca skraplacz w systemach WR2 15 do 27 o C (Ts) -20 do 15,5 o C (Tm) 10 do 45 o C 15 do 27 o C (Ts) -20 do 15,5 o C (Tm) 10 do 45 o C Warunki pomiarowe chłodzenie wewnątrz na zewnątrz woda chłodząca skraplacz w systemach WR2/WY 27 o C (Ts) / 19 o C (Tm) 35 o C (Ts) /24 o C (Tm) 30 o C grzanie wewnątrz 20 o C (Ts) na zewnątrz 7 o C (Ts) / 6 o C (Tm) woda chłodząca skraplacz w systemach WR2/WY 20 o C długość instalacji 7,5 m różnica wysokości 0 m Ciśnienie akustyczne mierzone w otwartej przestrzeni, dla agregatów 1m od agregatu na wysokości 1m nad podłożem, dla jednostek wewnętrznych punkty pomiarowe są zmienne (patrz specyfikacja). 3

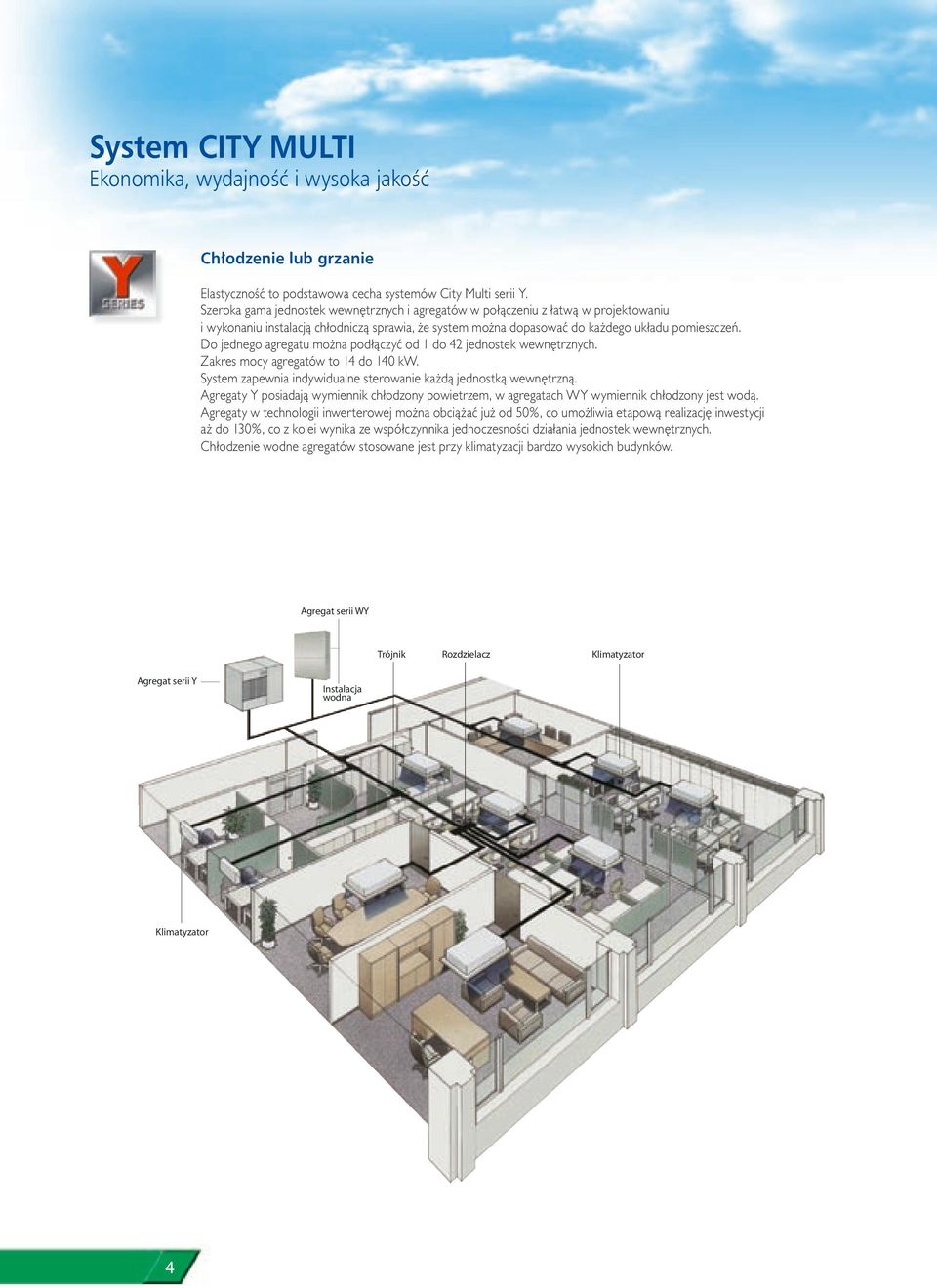

4 System CITY MULTI Ekonomika, wydajność i wysoka jakość Chłodzenie lub grzanie Elastyczność to podstawowa cecha systemów City Multi serii Y. Szeroka gama jednostek wewnętrznych i agregatów w połączeniu z łatwą w projektowaniu i wykonaniu instalacją chłodniczą sprawia, że system można dopasować do każdego układu pomieszczeń. Do jednego agregatu można podłączyć od 1 do 42 jednostek wewnętrznych. Zakres mocy agregatów to 14 do 140 kw. System zapewnia indywidualne sterowanie każdą jednostką wewnętrzną. Agregaty Y posiadają wymiennik chłodzony powietrzem, w agregatach WY wymiennik chłodzony jest wodą. Agregaty w technologii inwerterowej można obciążać już od 50%, co umożliwia etapową realizację inwestycji aż do 130%, co z kolei wynika ze współczynnika jednoczesności działania jednostek wewnętrznych. Chłodzenie wodne agregatów stosowane jest przy klimatyzacji bardzo wysokich budynków. Agregat serii WY Trójnik Rozdzielacz Klimatyzator Agregat serii Y Instalacja wodna Klimatyzator 4

5 System CITY MULTI Ekonomika, wydajność i wysoka jakość Jednoczesne chłodzenie i grzanie Unikalne rozwiązanie Mitsubishi Electric umożliwiające jednoczesną realizację procesu chłodzenia i grzania przy instalacji 2-rurowej. Sercem systemu jest tzw. BC-Controller - urządzenie będące specyficznym rozdzielaczem instalacji chłodniczej. W nim zachodzi przekazywanie czynnika w postaci gazowej powracającego z urządzeń chłodzących bez pośrednictwa agregatu do urządzeń grzejących. Taki odzysk energii umożliwia znaczną oszczędność kosztów eksploatacji, gdyż obciążenie agregatu zostaje wydatnie zredukowane. Rozbudowane systemy R2 i WR2 umożliwiają podłączenie do 32 jednostek wewnętrznych do jednego agregatu za pośrednictwem BC-Controller-ów (1 nadrzędny + max. 2 podrzędne). Agregaty R2 posiadają wymiennik chłodzony powietrzem, w agregatach WR2 wymiennik chłodzony jest wodą. Agregaty w technologii inwerterowej można obciążać już od 50%, co umożliwia etapową realizację inwestycji aż do 150%, co z kolei wynika ze współczynnika jednoczesności działania jednostek wewnętrznych. Chłodzenie wodne agregatów stosowane jest przy klimatyzacji bardzo wysokich budynków. Agregat serii R2 Agregat serii WR2 Sala konferencyjna (chłodzenie) Odnoga Biuro (chłodzenie) Instalacja 2-rurowa BC-Controller Instalacja wodna Księgowość (chłodzenie) Sala konferencyjna (grzanie) Gabinet (chłodzenie) Klimatyzator kasetonowy Biuro (grzanie) Unikalny 2- rurowy system umożliwiający jednoczesne chłodzenie i grzanie 5

6 Łatwa w projektowaniu i doborze instalacja chłodnicza Seria Y - agregat PUMY Różnica wysokoś agregat / klimatyzator Różnica 50 agregat / klimaty Ograniczenia odległościowe: (wszystkie odległości podane w jedną stronę) Długość całkowita instalacji 100 m Najdłuższy odcinek 70 m Najdłuższe odgałęzienie (za pierwszym trójnikiem) 30 m Maksymalne różnice wysokości: Agregat / klimatyzator (agregat wyżej) 30 m Agregat / klimatyzator (agregat niżej) 30 m Klimatyzator / klimatyzator 12 m Seria Y i WY Agregat Agregat Ograniczenia odległościowe: Długość całkowita instalacji Najdłuższy odcinek Najdłuższy odcinek (długość równoważna) Najdłuższe odgałęzienie (za pierwszym trójnikiem) Maksymalne różnice wysokości: Agregat / klimatyzator (agregat wyżej) Agregat / klimatyzator (agregat niżej) Klimatyzator / klimatyzator 300 m 150 m 175 m 40 m 50 m 40 m 15 m Różnica wysokości Najdłuższy odcinek 150m agregat / klimatyzator Różnica 50mwysokości Najdłuższy odcinek 150m agregat / klimatyzator 50m Maksymalna różnica wysokości Klimatyzator między klimatyzatorami Maksymalna różnica 15m wysokości Klimatyzator między klimatyzatorami 15m Różnica wysokoś agregat / klimatyzator Różnica 50 agregat / klimaty Seria R2 i WR2 Ograniczenia odległościowe: Długość całkowita instalacji max. 400 m * Najdłuższy odcinek 150 m Najdłuższy odcinek (długość równoważna) 175 m Agregat / BC-Controller 110 m BC-Controller / klimatyzator 40 m Maksymalne różnice wysokości: Agregat / klimatyzator (agregat wyżej) 50 m Agregat / klimatyzator (agregat niżej) 40 m BC-Controller / klimatyzator 15 m ** Klimatyzator / klimatyzator 15 m ** * gdy odległość agregat / BC-Controller nie przekracza 70 m. ** maksymalnie 10 m dla agregatów P200 i P250 Różnica wysokości agregat / klimatyzator 50m Różnica wysokości agregat / klimatyzator 50m Agregat Agregat Odcinek agregat / BC- Controller Odcinek max. 110m agregat / BC- Controller max. Odcinek 110m BC- Controller / klimatyzator Odcinek max. 40m BC- Controller / klimatyzator max. 40m Maksymalna różnica wysokości Maksymalna klimatyzator / BC-Controller 15m różnica wysokości klimatyzator / BC-Controller 15m Seria Big R2 Agregat Agregat Agregat Agregat Ograniczenia odległościowe: Długość całkowita instalacji max. 400 m * Najdłuższy odcinek Różnica wysokości Najdłuższy 150 odcinek m 150m Najdłuższy odcinek agregat (długość / klimatyzator równoważna) 50m 175 m Różnica wysokości Najdłuższy odcinek 150m Agregat / BC-Controller agregat / klimatyzator 50m 110 m BC-Controller / klimatyzator 40 m Maksymalne różnice wysokości: Agregat / klimatyzator (agregat wyżej) Klimatyzator Maksymalna różnica wysokości między klimatyzatorami 50 m 15m Maksymalna różnica wysokości Agregat / klimatyzator (agregat niżej) Klimatyzator między klimatyzatorami 40 m 15m BC-Controller / BC-Controller 15 m ** BC-Controller / klimatyzator 15 m ** Klimatyzator / klimatyzator 15 m ** * gdy odległość agregat / BC-Controller nie przekracza 70 m. ** maksymalnie 10 m dla agregatów P200 i P250 Różnica wysokości agregat / klimatyzator 50m Różnica wysokości agregat / klimatyzator 50m Odcinek BC-Controller / klimatyzator Odcinek max. 40m BC-Controller / klimatyzator max. Odcinek 40m BC-Controller / klimatyzator Odcinek max. 40m BC-Controller / klimatyzator max. 40m Maksymalna różnica wysokości Maksymalna klimatyzator / BC-Controller 15m różnica wysokości klimatyzator / BC-Controller 15m 6

7 BC-Controller serce Systemu R2 i WR2 BC-Controller BC-Controller łączy jednostki wewnętrzne z agregatem i steruje rozdziałem czynnika chłodniczego w zależności od trybu pracy poszczególnych klimatyzatorów. Urządzeniom chłodzącym dostarcza czynnik w stanie ciekłym, urządzeniom grzejącym w postaci gazowej. W obrębie BC-Controllera następuje odzysk ciepła. BC-Controller Do agregatu Redukcja (w zestawie) Zestaw połaczeniowy (CMY-R160) Trójnik (CMY-Y102S-F) Jednostka wewnętrzna Modele P20-P50 Modele P50-P140 Modele P200, P250 Max. 3 urządzenia do 1 wyjścia Całkowita wydajność mniej niż 140 Działanie BC-Controller-a Działanie BC-Controller - a Dominująca funkcja chłodzenia Całkowity odzysk ciepła Agregat Jednostki wewnętrzne zaw.4-drogowy Wysokie ciśnienie gaz Zawór zwrotny Rura niskiego ciśn. Niskie ciśn. gaz Chłodzenie Niskie ciśnienie 2 fazy Chłodzenie Kompresor Wymiennik ciepła Wysokie ciśnienie gaz Wentylator Separator Gaz/ciecz Wysokie ciśnienie 2 fazy Rura wysokiego ciśnienia Wysokie ciśnienie ciecz Chłodzenie Grzanie Niskie ciśnienie gaz Niskie ciśn. gaz Wysokie ciśn. gaz Wysokie ciśn. gaz Grzanie Grzanie Niskie ciśn. gaz Chłodzenie Chłodzenie Niskie ciśn. gaz Niskie ciśnienie 2 fazy Wysokie ciśn. ciecz Wysokie ciśnienie gaz Niskie ciśnienie gaz Niskie ciśnienie 2 fazy Wysokie ciśnienie ciecz Wysokie ciśnienie 2 fazy 7

8 Seria Super Y PUHY + PUHN PUHY System CITY MULTI Jednostki zewnętrzne (agregaty) chłodzące chłodząco - grzejące chłodzące i grzejące Wydajność Typ Typ Chłodzenie (kw) ,5 40, Grzanie (kw) Seria Y / Big Y PUMY PUY PUHY Wydajność Typ Typ Chłodzenie(kW) Grzanie (kw) Wydajność Typ Typ Chłodzenie (kw) Grzanie (kw) Seria WY PQHY Seria R2 / Big R2 PURY Seria WR2 PQRY 8

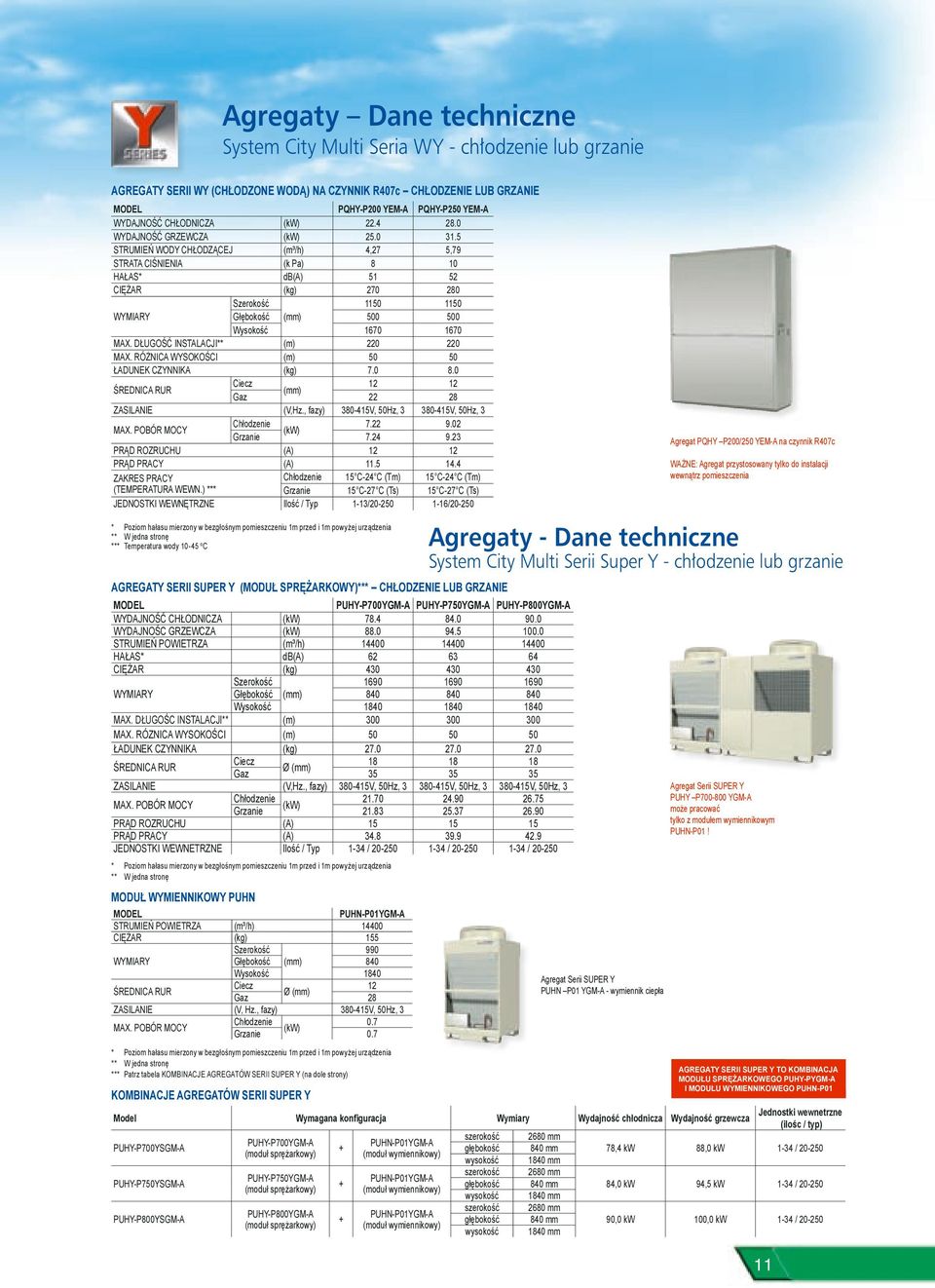

9 Agregaty - Dane techniczne System City Multi Y - chłodzenie lub grzanie AGREGAT PUMY-P125 YMA (R407C)**** - CHŁODZENIE LUB GRZANIE PUMY-P125YMA WYDAJNOŚĆ CHŁODNICZA (kw) 14.0 WYDAJNOŚĆ GRZEWCZA (kw) 16.0 STRUMIEŃ POWIETRZA (m³/h) 5400 HAŁAS* db(a) 54 CIĘŻAR (kg) Wysokość 1280 MAX. DŁUGOŚĆ INSTALACJI** (m) 100 MAX. RÓŻNICA WYSOKOŚCI (m) 30 ŁADUNEK CZYNNIKA *** (kg) Gaz 18 ZASILANIE (V, Hz., fazy) V, 50Hz, 3 MAX. POBÓR MOCY Chłodzenie 5.95 (kw) Grzanie 5.58 PRĄD ROZRUCHU (A) 8 PRĄD PRACY (A) 9.1 JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-8 / Agregat PUMY-P125YMA - chłodzenie lub grzanie na czynnik R407c (od wrzesnia 2005 dostępna wersja na czynnik R410a) * Poziom hałasu mierzony w bezgłośnym pomieszczeniu 1m przed i 1m powyżej urządzenia ** W jedna stronę *** Fabryczny ładunek czynnika R407c na 50 m instalacji (w jedna stronę) **** Od wrzesnia 2005 dostępna wersja na czynnik R410a Agregat City Multi Serii Y chłodzący PUY-P YGM-A AGREGATY SERII Y - CHŁODZENIE PUY-P200 YGM-A PUY-P250 YGM-A PUY-P300 YGM-A PUY-P350 YGM-A WYDAJNOŚĆ CHŁODNICZA (kw) STRUMIEŃ POWIETRZA (m³/h) HAŁAS* db(a) CIĘŻAR (kg) Wysokość MAX. DŁUGOŚĆ INSTALACJI** (m) MAX. RÓZNICA WYSOKOŚCI (m) ŁADUNEK CZYNNIKA (kg) Gaz ZASILANIE (V, Hz., fazy) V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, 3 MAX. POBÓR MOCY (kw) PRĄD RPZRUCHU (A) PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-13 / / / / * Poziom hałasu mierzony w bezgłośnym pomieszczeniu 1m przed i 1m powyżej urządzenia ** W jedna stronę 9

10 Agregaty - Dane techniczne System City Multi Serii Y i BIG Y - chłodzenie lub grzanie Agregat Serii Y PUHY-P YGM-A AGREGATY SERII Y CHŁODZENIE LUB GRZANIE PUHY-P200 YGM-A PUHY-P250 YGM-A PUHY-P300 YGM-A PUHY-P350 YGM-A WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) STRUMIEŃ POWIETRZA (m³/h) HAŁAS* db(a) CIĘŻAR (kg) Wysokość MAX. DŁUGOŚĆ INSTALACJI** (m) MAX. RÓŻNICA WYSOKOŚĆI (m) ŁADUNEK CZYNNIKA (kg) Gaz ZASILANIE (V, Hz., fazy) V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, 3 MAX. POBÓR MOCY Chłodzenie (kw) Grzanie PRĄD ROZRUCHU (A) PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-13 / / / / Agregat Serii BIG Y PUHY-P400YGM-A AGREGATY SERII BIG Y CHŁODZENIE LUB GRZANIE PUHY-P400YGM-A WYDAJNOŚĆ CHŁODNICZA (kw) 45.0 WYDAJNOŚĆ GRZEWCZA (kw) 50.0 STRUMIEŃ POWIETRZA (m³/h) HAŁAS* db(a) 61 CIĘŻAR (kg) Wysokość 1840 MAX. DŁUGOŚC INSTALACJI** (m) 300 MAX. RÓŻNICA WYSOKOŚCI (m) 50 ŁADUNEK CZYNNIKA (kg) Gaz 28 ZASILANIE (V, Hz., fazy) V, 50Hz, 3 MAX. POBÓR MOCY Chłodzenie (kw) Grzanie PRĄD ROZRUCHU (A) 8 PRĄD PRACY (A) 22.6 JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-22 / Agregat Serii BIG Y PUHY-P YGM-A AGREGATY SERII BIG Y CHŁODZENIE LUB GRZANIE PUHY-P450YGM-A PUHY-P500YGM-A PUHY-P550YGM-A PUHY-P600YGM-A PUHY-P650YGM-A WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚC GRZEWCZA (kw) STRUMIEŃ POWIETRZA (m³/h) HAŁAS* db(a) CIĘŻAR (kg) Wysokość MAX. DŁUGOŚC INSTALACJI** (m) (m) MAX. RÓZNICA WYSOKOŚCI ŁADUNEK CZYNNIKA (kg) Gaz ZASILANIE (V, Hz., fazy) V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, 3 Chłodzenie MAX. POBÓR MOCY (kw) Grzanie PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-32 / / / / / * Poziom hałasu mierzony w bezgłośnym pomieszczeniu 1m przed i 1m powyżej urządzenia ** W jedna stronę 10

11 Agregaty Dane techniczne System City Multi Seria WY - chłodzenie lub grzanie AGREGATY SERII WY (CHŁODZONE WODĄ) NA CZYNNIK R407c CHŁODZENIE LUB GRZANIE PQHY-P200 YEM-A PQHY-P250 YEM-A WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) STRUMIEŃ WODY CHŁODZĄCEJ (m³/h) 4,27 5,79 STRATA CIŚNIENIA (k Pa) 8 10 HAŁAS* db(a) CIĘŻAR (kg) Wysokość MAX. DŁUGOŚĆ INSTALACJI** (m) MAX. RÓŻNICA WYSOKOŚCI (m) ŁADUNEK CZYNNIKA (kg) (mm) Gaz ZASILANIE (V,Hz., fazy) V, 50Hz, V, 50Hz, 3 MAX. POBÓR MOCY Chłodzenie (kw) Grzanie PRĄD ROZRUCHU (A) PRĄD PRACY (A) ZAKRES PRACY Chłodzenie 15 C-24 C (Tm) 15 C-24 C (Tm) (TEMPERATURA WEWN.) *** Grzanie 15 C-27 C (Ts) 15 C-27 C (Ts) JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-13/ / * Poziom hałasu mierzony w bezgłośnym pomieszczeniu 1m przed i 1m powyżej urządzenia ** W jedna stronę *** Temperatura wody o C AGREGATY SERII SUPER Y (MODUŁ SPRĘŻARKOWY)*** CHŁODZENIE LUB GRZANIE PUHY-P700YGM-A PUHY-P750YGM-A PUHY-P800YGM-A WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚC GRZEWCZA (kw) STRUMIEŃ POWIETRZA (m³/h) HAŁAS* db(a) CIĘŻAR (kg) Wysokość MAX. DŁUGOŚC INSTALACJI** (m) MAX. RÓZNICA WYSOKOŚCI (m) ŁADUNEK CZYNNIKA (kg) Gaz ZASILANIE (V,Hz., fazy) V, 50Hz, V, 50Hz, V, 50Hz, 3 MAX. POBÓR MOCY Chłodzenie (kw) Grzanie PRĄD ROZRUCHU (A) PRĄD PRACY (A) JEDNOSTKI WEWNETRZNE Ilość / Typ 1-34 / / / * Poziom hałasu mierzony w bezgłośnym pomieszczeniu 1m przed i 1m powyżej urządzenia ** W jedna stronę MODUŁ WYMIENNIKOWY PUHN PUHN-P01YGM-A STRUMIEŃ POWIETRZA (m³/h) CIĘŻAR (kg) Wysokość Gaz 28 ZASILANIE (V, Hz., fazy) V, 50Hz, 3 MAX. POBÓR MOCY Chłodzenie 0.7 (kw) Grzanie 0.7 * Poziom hałasu mierzony w bezgłośnym pomieszczeniu 1m przed i 1m powyżej urządzenia ** W jedna stronę *** Patrz tabela KOMBINACJE AGREGATÓW SERII SUPER Y (na dole strony) KOMBINACJE AGREGATÓW SERII SUPER Y Agregaty - Dane techniczne System City Multi Serii Super Y - chłodzenie lub grzanie Agregat Serii SUPER Y PUHN P01 YGM-A - wymiennik ciepła Agregat Serii SUPER Y PUHY P YGM-A może pracować tylko z modułem wymiennikowym PUHN-P01! Model Wymagana konfiguracja Wymiary Wydajność chłodnicza Wydajność grzewcza PUHY-P700YSGM-A PUHY-P750YSGM-A PUHY-P800YSGM-A PUHY-P700YGM-A (moduł sprężarkowy) PUHY-P750YGM-A (moduł sprężarkowy) PUHY-P800YGM-A (moduł sprężarkowy) PUHN-P01YGM-A (moduł wymiennikowy) PUHN-P01YGM-A (moduł wymiennikowy) PUHN-P01YGM-A (moduł wymiennikowy) szerokość głębokość wysokość szerokość głębokość wysokość szerokość głębokość wysokość 2680 mm 840 mm 1840 mm 2680 mm 840 mm 1840 mm 2680 mm 840 mm 1840 mm Agregat PQHY P200/250 YEM-A na czynnik R407c WAŻNE: Agregat przystosowany tylko do instalacji wewnątrz pomieszczenia AGREGATY SERII SUPER Y TO KOMBINACJA MODUŁU SPRĘŻARKOWEGO PUHY-PYGM-A I MODUŁU WYMIENNIKOWEGO PUHN-P01 Jednostki wewnetrzne (ilośc / typ) 78,4 kw 88,0 kw 1-34 / ,0 kw 94,5 kw 1-34 / ,0 kw 100,0 kw 1-34 /

12 Agregaty Dane techniczne System City Multi Serii Super Y - chłodzenie lub grzanie AGREGATY SERII SUPER Y *** - CHŁODZENIE LUB GRZANIE PUHY-P850YSGM-A PUHY-P900YSGM-A PUHY-P950YSGM-A PUHY-P1000YSGM-A PUHY-P1050YSGM-A WYDAJNOŚC CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) STRUMIEŃ POWIETRZA (m²/h) HAŁAS* db(a) ,5 CIĘŻAR (kg) Wysokość MAX. DŁUGOŚĆ INSTALACJI** (m) MAX. RÓŻNICA WYSOKOŚCI (m) ŁADUNEK CZYNNIKA (kg) Gaz ZASILANIE (V, Hz., fazy) V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, 3 MAX. POBÓR MOCY Chłodzenie (kw) Grzanie PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-42 / / / / / AGREGATY SERII SUPER Y *** - CHŁODZENIE LUB GRZANIE PUHY-P1100YSGM-A PUHY-P1150YSGM-A PUHY-P1200YSGM-A PUHY-P1250YSGM-A WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) STRUMIEŃ POWIETRZA (m²/h) HAŁAS* db(a) CIĘŻAR (kg) Wysokość MAX. DŁUGOŚC INSTALACJI** (m) MAX. RÓŻNICA WYSOKOŚCI (m) ŁADUNEK CZYNNIKA (kg) Gaz ZASILANIE (V, Hz., fazy) V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, 3 MAX. POBÓR MOCY Chłodzenie (kw) Grzanie PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-42 / / / / * Poziom hałasu mierzony w bezgłośnym pomieszczeniu 1m przed i 1m powyżej urządzenia ** W jedna stronę *** Patrz tabela KOMBINACJE AGREGATÓW SERII SUPER Y (na dole strony) KOMBINACJE AGREGATÓW SERII SUPER Y AGREGATY SERII SUPER Y TO KOMBINACJA URZĄDZENIA PUHY-PYMM-A I URZĄDZENIA PUHY-PYSM-A Model Wymagana kombinacja Wymiary Wydajność Wydajność Jednostki wewnętrzne (Urządzenie główne + Urządzenie dodatkowe) głębokość 840 mm wysokość 1840 mm chłodnicza grzewcza Ilość / Typ PUHY-P850YSGM-A PUHY-P450YMM-A + PUHY-P400YSM-A szerokość 3980 mm 96,0 kw 108,0 kw 1-42 / PUHY-P900YSGM-A PUHY-P500YMM-A + PUHY-P400YSM-A szerokość 3980 mm 101,0 kw 113,0 kw 1-42 / PUHY-P950YSGM-A PUHY-P550YMM-A + PUHY-P400YSM-A szerokość 3980 mm 108,0 kw 119,5 kw 1-42 / PUHY-P1000YSGM-A PUHY-P600YMM-A + PUHY-P400YSM-A szerokość 3980 mm 113,0 kw 127,0 kw 1-42 / PUHY-P1050YSGM-A PUHY-P650YMM-A + PUHY-P400YSM-A szerokość 3980 mm 118,0 kw 132,0 kw 1-42 / PUHY-P1100YSGM-A PUHY-P450YMM-A + PUHY-P650YSM-A szerokość 3980 mm 124,0 kw 140,0 kw 1-42 / PUHY-P1150YSGM-A PUHY-P500YMM-A + PUHY-P650YSM-A szerokość 3980 mm 130,0 kw 145,0 kw 1-42 / PUHY-P1200YSGM-A PUHY-P550YMM-A + PUHY-P650YSM-A szerokość 3980 mm 136,0 kw 150,0 kw 1-42 / PUHY-P1250YSGM-A PUHY-P600YMM-A + PUHY-P650YSM-A szerokość 3980 mm 140,0 kw 156,5 kw 1-42 /

13 Agregaty Dane techniczne System City Multi Serii R2 i BIG R2 - chłodzenie i grzanie AGREGATY SERII R2 *** - CHŁODZENIE I GRZANIE PURY-P200 PURY-P250 PURY-P300 PURY-P350 YGM-A YGM-A YGM-A YGM-A WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚC GRZEWCZA (kw) STRUMIEŃ POWIETRZA (m³/h) HAŁAS* db(a) CIĘŻAR (kg) Wysokość MAX. DŁUGOŚĆ INSTALACJI** (m) MAX. RÓŻNICA WYSOKOŚCI (m) ŁADUNEK CZYNNIKA (kg) Gaz ZASILANIE (V, Hz., fazy) V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, 3 MAX. POBÓR MOCY Chłodzenie (kw) Grzanie PRĄD ROZRUCHU (A) PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-15 / / / / Agregat City Multi Serii R2 PURY-P YGM-A AGREGATY SERII BIG R2 *** - CHŁODZENIE I GRZANIE PURY- -P400YGM-A WYDAJNOŚĆ CHŁODNICZA (kw) 45.0 WYDAJNOŚC GRZEWCZA (kw) 50.0 STRUMIEŃ POWIETRZA (m³/h) HAŁAS* db(a) 61 CIĘŻAR (kg) Głebokość (mm) 840 Wysokość 1840 MAX. DŁUGOŚĆ INSTALACJI** (m) 400 MAX. RÓŻNICA WYSOKOŚCI (m) 50 ŁADUNEK CZYNNIKA (kg) Gaz 28 ZASILANIE (V, Hz., fazy) V, 50Hz, 3 Chłodzenie MAX. POBÓR MOCY (kw) Grzanie PRĄD ROZRUCHU (A) 8 PRĄD PRACY (A) 21.5 JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-24 / Agregat City Multi Serii BIG R2 PURY-400YGM-A AGREGATY SERII BIG R2 *** - CHŁODZENIE I GRZANIE PURY- -P450YGM-A PURY- -P500YGM-A PURY- -P550YGM-A PURY- -P600YGM-A PURY- -P650YGM-A WYDAJNOŚC CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) STRUMIEŃ POWIETRZA (m³/h) HAŁAS* db(a) CIĘŻAR (kg) Głębokość (kw) Wysokość MAX. DŁUGOŚC INSTALACJI** (m) MAX. RÓZNICA WYSOKOŚCI (m) ŁADUNEK CZYNNIKA (kg) CIECZ GAZ ZASILANIE (V, Hz., fazy) V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, 3 Chłodzenie MAX. POBÓR MOCY (kw) Grzanie PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-24 / / / / / * Poziom hałasu mierzony 1m przed urządzeniem ** W jedna stronę Agregat City Multi Serii BIG R2 PURY YGM-A 13

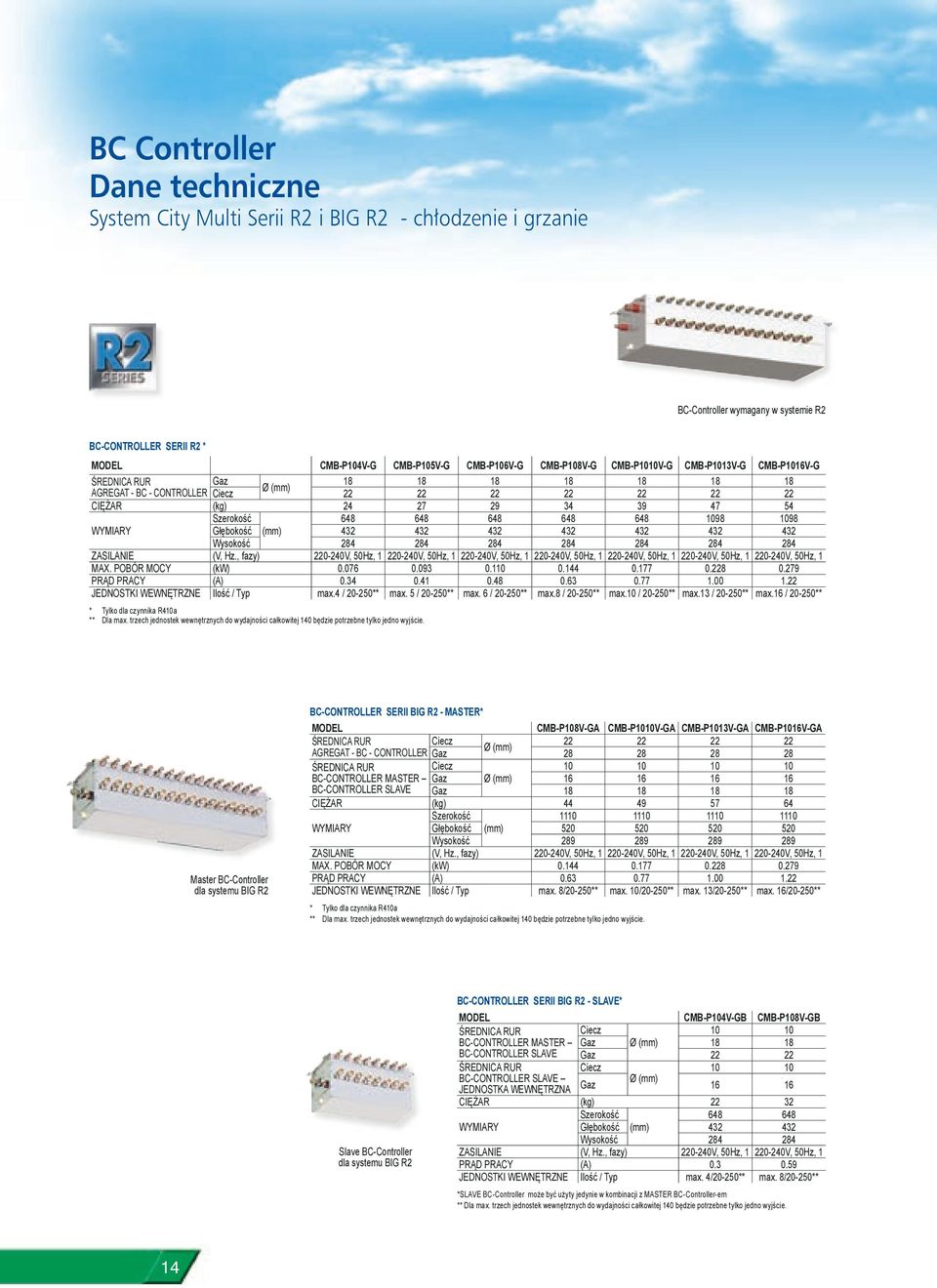

14 BC Controller Dane techniczne System City Multi Serii R2 i BIG R2 - chłodzenie i grzanie BC-Controller wymagany w systemie R2 BC-CONTROLLER SERII R2 * CMB-P104V-G CMB-P105V-G CMB-P106V-G CMB-P108V-G CMB-P1010V-G CMB-P1013V-G CMB-P1016V-G Gaz AGREGAT - BC - CONTROLLER CIĘŻAR (kg) Wysokość ZASILANIE (V, Hz., fazy) MAX. POBÓR MOCY (kw) PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ max.4 / ** max. 5 / ** max. 6 / ** max.8 / ** max.10 / ** max.13 / ** max.16 / ** * Tylko dla czynnika R410a ** Dla max. trzech jednostek wewnętrznych do wydajności całkowitej 140 będzie potrzebne tylko jedno wyjście. Master BC-Controller dla systemu BIG R2 BC-CONTROLLER SERII BIG R2 - MASTER* CMB-P108V-GA CMB-P1010V-GA CMB-P1013V-GA CMB-P1016V-GA AGREGAT - BC - CONTROLLER Gaz BC-CONTROLLER MASTER Gaz BC-CONTROLLER SLAVE Gaz CIĘŻAR (kg) Wysokość ZASILANIE (V, Hz., fazy) MAX. POBÓR MOCY (kw) PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ max. 8/20-250** max. 10/20-250** max. 13/20-250** max. 16/20-250** * Tylko dla czynnika R410a ** Dla max. trzech jednostek wewnętrznych do wydajności całkowitej 140 będzie potrzebne tylko jedno wyjście. Slave BC-Controller dla systemu BIG R2 BC-CONTROLLER SERII BIG R2 - SLAVE* CMB-P104V-GB CMB-P108V-GB BC-CONTROLLER MASTER Gaz BC-CONTROLLER SLAVE Gaz BC-CONTROLLER SLAVE JEDNOSTKA WEWNĘTRZNA Gaz CIĘŻAR (kg) Wysokość ZASILANIE (V, Hz., fazy) PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ max. 4/20-250** max. 8/20-250** *SLAVE BC-Controller może być użyty jedynie w kombinacji z MASTER BC-Controller-em ** Dla max. trzech jednostek wewnętrznych do wydajności całkowitej 140 będzie potrzebne tylko jedno wyjście. 14

15 Agregaty Dane techniczne System City Multi Serii WR2 - chłodzenie i grzanie AGREGATY SERII WR2 (CHŁODZONE WODĄ) NA CZYNNIK R407c - CHŁODZENIE I GRZANIE PQRY-P200YEM-A PQRY-P250YEM-A WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) STRUMIEŃ WODY CHŁODZĄCEJ (m³/h) 4,27 5,79 STRATA CISNIENIA (k Pa) 8 10 HAŁAS* db(a) CIĘŻAR (kg) Wysokość MAX. DŁUGOŚĆ INSTALACJI** (m) MAX. RÓZNICA WYSOKOŚCI (m) ŁADUNEK CZYNNIKA (kg) Gaz ZASILANIE (V, Hz., fazy) V, 50Hz, V, 50Hz, 3 MAX. POBÓR MOCY (kw) Chłodzenie Grzanie PRĄD ROZRUCHU (A) PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ 1-15 / / * Poziom hałasu mierzony 1m przed urządzeniem ** W jedna stronę Agregat Serii WR2 (chłodzony wodą) PQRY P200/250 YEM-A na czynnik R407c WAŻNE: Agregat przystosowany tylko do instalacji wewnątrz pomieszczenia BC-Controller wymagany w systemie City Multi WR2 BC-CONTROLLER SERII WR2 (R407c)* CMB-P104V-F CMB-P105V-F CMB-P106V-F CMB-P108V-F CMB-P1010V-F CMB-P1013V-F CMB-P1016V-F AGREGAT BC-CONTROLLER Gaz CIĘŻAR (kg) (mm) Głębokość Wysokość ZASILANIE (V, Hz., fazy) MAX.POBÓR MOCY (kw) PRĄD PRACY (A) JEDNOSTKI WEWNĘTRZNE Ilość / Typ max. 4/ max. 5/ max. 6/ max. 8/ max. 10/ max. 16/ max. 13/ * Tylko dla czynnika R407c ** Dla max. trzech jednostek wewnętrznych do wydajności całkowitej 140 będzie potrzebne tylko jedno wyjście. 15

16 Jednostki wewnętrzne Przegląd Wszystkie jednostki wewnętrzne City Multi są kompatybilne z agregatami systemów Y, WY, R2 i WR2 Wydajność Typ Kod wydajności P 20 P 25 P 32 P 40 P 50 P 63 P 71 P 80 P 100 P 125 P 140 P 200 P 250 Wydajność chłodnicza (kw) Wydajność grzewcza (kw) Urządzenia kasetowe (1-stronny wylot powietrza) PMFY-VBM-E Urządzenia kasetowe (2-stronny wylot powietrza) PLFY-VLMD-E Urządzenia kasetowe 570*570 mm (4-stronny wylot powietrza) PLFY-VCM-E Urządzenia kasetowe (4-stronny wylot powietrza) PLFY-VAM-E Urządzenie kanałowe (poziomy przepływ powietrza) PEFY-VML-E (niski spręż) PEFY-VMH-E (wysoki spręż) Urządzenia kanałowe (zmienny przepływ powietrza) PEFY-VMM-E (średni spręż) model L model H Urządzenia kanałowe (100% świeżego powietrza) PEFY-VMH-E-F Urządzenia podstropowe PCFY-VGM-E Urządzenia ścienne PKFY-VAM-E Urządzenia ścienne PKFY-VGM-E Urządzenia stojące z obudową PFFY-VLEM-E Urządzenia stojące bez obudowy PFFY-VLRM-E * Model L niski spręż, model H wysoki spręż 16

17 Jednostki wewnętrzne Dane techniczne Urządzenia kasetowe z 1-stronnym wylotem powietrza Kompaktowe rozmiary dla łatwiejszej instalacji i serwisu. Cały typoszereg urządzeń o jednakowych wymiarach (wysokość 230 mm, długość 812 mm, głębokość 395 mm) Urządzenie waży tylko 14 kg (+ 3 kg maskownica ) Cicha praca Nowo opracowany system sterowania strumieniem powietrza zredukował emisję hałasu do 27 db(a) dla najmniejszego urządzenia. Pompka skroplin Urządzenia fabrycznie wyposażone w pompki skroplin o wysokości podnoszenia 600 mm ponad powierzchnię sufitu. Zaczerp świeżego powietrza Konstrukcja urządzenia pozwala na zaczerp świeżego powietrza, w tym celu przygotowano 2 króćce. PMFY URZĄDZENIA KASETOWE Z 1-STRONNYM WYLOTEM POWIETRZA PMFY-P20VBM-E PMFY-P25VBM-E PMFY-P32VBM-E PMFY-P40VBM-E MASKOWNICA PMP-40BM PMP-40BM PMP-40BM PMP-40BM WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) Niski STRUMIEŃ POWIETRZA Średni 1 (m /h) Średni Wysoki HAŁAS* Niski/Wysoki db(a) 27/35 32/37 32/37 33/39 CIĘŻAR (z maskownicą) (kg) 14 (17) 14 (17) 14 (17) 14 (17) 812 (1000) 812 (1000) 812 (1000) 812 (1000) (MASKOWNICA) Głegokość (mm) 395 (470) 395 (470) 395 (470) 395 (470) Wysokość** 230 (30) 230 (30) 230 (30) 230 (30) Gaz ZASILANIE (V, Hz., fazy) MAX. POBÓR MOCY (kw) PRĄD PRACY (A) * Poziom hałasu mierzony w komorze akustycznej 1,5 m poniżej urządzenia ** Wymagana wysokość instalacyjna, w nawiasie widoczna wysokość maskownicy) 17

18 Jednostki wewnętrzne Dane techniczne Urządzenia kasetowe z 2-stronnym wylotem powietrza Kompaktowe rozmiary Wszystkie urządzenia w typoszeregu wymagają tylko 335 mm przestrzeni międzystropowej. Niski ciężar łatwiejsza instalacja Ciężar urządzeń zawiera się w przedziale kg. Cicha praca Optymalizacja strugi powietrza pozwoliła obniżyć emisje hałasu do 27 db(a) dla urządzeń PLFY-P20-32 VLMD-E Pompka skroplin Urządzenia fabrycznie wyposażone w pompki skroplin o wysokości podnoszenia 600 mm ponad powierzchnię sufitu. Zaczerp świeżego powietrza Konstrukcja urządzenia pozwala na zaczerp świeżego powietrza, w tym celu przygotowano jeden króciec. Wymagane jest wyposażenie opcjonalne. PLFY URZĄDZENIA KASETOWE Z 2-STRONNYM WYLOTEM POWIETRZA PLFY- P20VLMD-E * Poziom hałasu mierzony w komorze akustycznej 1,5 m poniżej urządzenia ** Wymagana wysokość instalacyjna, w nawiasie widoczna wysokość maskownicy PLFY- P25VLMD-E PLFY- P32VLMD-E PLFY- P40VLMD-E PLFY- P50VLMD-E PLFY- P63VLMD-E PLFY- P80VLMD-E PLFY- P100VLMD-E PLFY- P125VLMD-E MASKOWNICA CMP- CMP- CMP- CMP- CMP- CMP- CMP- CMP- CMP- 40VLW-B 40VLW-B 40VLW-B 40VLW-B 63VLW-B 63VLW-B 100VLW-B 100VLW-B 125VLW-B WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) Niski STRUMIEŃ POWIETRZA Średni 1 (m /h) Średni Wysoki HAŁAS* Niski / Wysoki db(a) 27/33 27/33 27/33 29/36 31/37 32/39 33/39 36/42 40/46 CIĘŻAR (z maskownicą) (kg) 23 (29,5) 23 (29,5) 24 (30,5) 24 (30,5) 27 (34,5) 28 (35,5) 44 (56,5) 47 (59,5) 56 (69) 776 (1080) 776 (1080) 776 (1080) 776 (1080) 946 (1250) 946 (1250) 1446 (1750) 1446 (1750) 1708 (2010) Głębokość (maskownica) (mm) 634 (710) 634 (710) 634 (710) 634 (710) 634 (710) 634 (710) 634 (710) 634 (710) 606 (710) Wysokość** 335 (20) 335 (20) 335 (20) 335 (20) 335 (20) 335 (20) 335 (20) 335 (20) 335 (20) Gaz ZASILANIE (V, Hz., fazy) MAX. POBÓR MOCY (kw) PRĄD PRACY (A)

19 Jednostki wewnętrzne Dane techniczne Urządzenia kasetowe z 4-stronnym wylotem powietrza do standardowego modułu sufitu podwieszanego 570*570 mm Rozmiary mm dopasowane do standardowego modułu sufitu podwieszanego Kompaktowe wymiary pozwalają na umieszczenie klimatyzatora w standardowym module sufitu podwieszanego. Zminimalizowana wysokość instalacyjna Wszystkie urządzenia w typoszeregu wymagają przestrzeni międzystropowej o wysokości jedynie 235 mm. Niski ciężar łatwiejsza instalacja Ciężar urządzeń zawiera się w przedziale 15,5 17 kg. Indywidualny napęd każdej z czterech kierownic powietrza Każda z czterech kierownic powietrza posiada swój niezależny napęd. Kasetę 4-stronną w prosty sposób można przekształcić w kasetę 3- lub 2-stronną. Pompka skroplin Urządzenia fabrycznie wyposażone w pompki skroplin o wysokości podnoszenia 500 mm ponad powierzchnię sufitu. Zaczerp świeżego powietrza Konstrukcja urządzenia pozwala na zaczerp świeżego powietrza, w tym celu przygotowano 1 króciec. PLFY URZĄDZENIA KASETOWE Z 4-STRONNYM WYLOTEM POWIETRZA 570*570 mm PLFY-P20VCM-E PLFY-P25VCM-E PLFY-P32VCM-E PLFY-P40VCM-E MASKOWNICA SLP-2AA SLP-2AA SLP-2AA SLP-2AA WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) Niski STRUMIEŃ POWIETRZA Średni (m 3 /h) Wysoki HAŁAS* Niski / Wysoki db(a) 28/35 29/37 29/38 30/39 CIĘŻAR (z maskownicą) (kg) 15,5 (18,5) 15,5 (18,5) 17 (20) 17 (20) 570 (650) 570 (650) 570 (650) 570 (650) Głębokość (maskownica) (mm) 570 (650) 570 (650) 570 (650) 570 (650) Wysokość** 235 (20) 235 (20) 235 (20) 235 (20) Gaz ZASILANIE (V, Hz., fazy) , , , , MAX. POBÓR MOCY Chłodzenie (kw) Grzanie PRĄD PRACY (A) * Poziom hałasu mierzony w komorze akustycznej 1,5 m poniżej urządzenia ** Wymagana wysokość instalacyjna, w nawiasie widoczna wysokość maskownicy 19

20 Jednostki wewnętrzne Dane techniczne Urządzenia kasetowe z 4-stronnym wylotem powietrza Kompaktowe rozmiary Cały typoszereg urządzeń posiada identyczne rozmiary 840*840 mm. Niewielkie różnice dotyczą jedynie wysokości przestrzeni międzystropowej ( mm) Bardzo cicha praca Zoptymalizowany kształt wylotów powietrza z inwerterowo sterowanym wentylatorem o dużej średnicy pozwolił obniżyć emisję hałasu do 27 db(a) (PLFY-P32-50VAM-E) Pompka skroplin Urządzenia fabrycznie wyposażone w pompki skroplin o wysokości podnoszenia aż 850 mm ponad powierzchnię sufitu. Elastyczne sterowanie strumieniem powietrza 4-biegowy, sterowany mikroprocesorem wentylator, oraz możliwość wstępnego dopasowania strumienia powietrza do wysokości pomieszczenia umożliwia wiele kombinacji wypływu powietrza. Prócz standardowych czterech kierunków wylotu powietrza urządzenie posiada króciec pozwalający na dodatkowy nadmuch powietrza krótkim odcinkiem kanału. PLFY URZĄDZENIA KASETOWE Z 4-STRONNYM WYLOTEM POWIETRZA PLFY-P32 PLFY-P40 PLFY-P50 PLFY-P63 PLFY-P80 PLFY-P100 PLFY-P125 VAM-E VAM-E VAM-E VAM-E VAM-E VAM-E VAM-E MASKOWNICA PLP-6AA PLP-6AA PLP-6AA PLP-6AA PLP-6AA PLP-6AA PLP-6AA WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) Niski STRUMIEŃ POWIETRZA Średni (m³/h) Średni Wysoki HAŁAS* Niski / Wysoki db(a) 27/31 27/32 27/32 28/33 30/37 33/41 35/43 CIĘŻAR (z maskownicą) (kg) 22 (27) 22 (27) 22 (27) 24 (29) 24 (29) 32 (37) 32 (37) 840 (950) 840 (950) 840 (950) 840 (950) 840 (950) 840 (950) 840 (950) Głębokość (maskownica) (mm) 840 (950) 840 (950) 840 (950) 840 (950) 840 (950) 840 (950) 840 (950) Wysokość** 258 (30) 258 (30) 258 (30) 258 (30) 258 (30) 298 (30) 298 (30) Gaz ZASILANIE (V, Hz., fazy) 50Hz,1 MAX. POBÓR MOCY (kw) PRĄD PRACY (A) * Poziom hałasu mierzony w komorze akustycznej 1,5 m poniżej urządzenia ** Wymagana wysokość instalacyjna, w nawiasie widoczna wysokość maskownicy 20

21 Jednostki wewnętrzne Dane techniczne Urządzenia ścienne Kompaktowe rozmiary Jednostki ścienne są idealnym rozwiązaniem dla klimatyzacji niedużych pomieszczeń. Niewielkie rozmiary i mały ciężar pozwalają umieszczać urządzenia nawet nad oknami i drzwiami. Nowoczesny i estetyczny wygląd ułatwia wybór lokalizacji urządzeń. Cicha praca Zoptymalizowany 4-biegowy wentylator pozwolił obniżyć ciśnienie akustyczne. Łatwa instalacja Istnieje możliwość doprowadzenia rur z lewej lub prawej strony, z dołu lub z tyłu urządzenia. Wszystkie połączenia elektryczne można wykonać po umocowaniu urządzenia na ścianie. PKFY URZĄDZENIA ŚCIENNE PKFY-P20VAM-E PKFY-P25VAM-E PKFY-P32VGM-E PKFY-P40VGM-E PKFY-P50VGM-E WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) Niski STRUMIEŃ POWIETRZA Średni (m³/h) Średni Wysoki HAŁAS* Niski / Wysoki db(a) 32/36 32/36 33/41 33/41 34/43 CIĘŻAR (kg) 8,5 8, Wysokość Gaz ZASILANIE (V, Hz., fazy) MAX. POBÓR MOCY (kw) PRĄD PRACY (A) * Poziom hałasu mierzony w komorze akustycznej 1 m przed i 1 m poniżej urządzenia 21

22 Jednostki wewnętrzne Dane techniczne Urządzenia podstropowe Bardzo cicha praca najwyższy komfort Zoptymalizowany wylot powietrza i wysokiej jakości materiały zapewniają niskie ciśnienie akustyczne 29 db(a) (PCFY-P40VGM-E). Strumień powietrza dopasowany do wysokości pomieszczenia Istnieje możliwość wstępnego dopasowania strumienia powietrza do wysokości pomieszczenia (max. 3,5 m). 4-biegowy sterowany mikroprocesorem wentylator pozwala na wiele kombinacji nadmuchu powietrza. Funkcja wachlowania pozwala uzyskać przyjemny, naturalny ruch powietrza. Urządzenie wyłączone posiada zasłonięty wylot powietrza. Opcjonalna pompka skroplin Pompka skroplin (część opcjonalna) może być umieszczona z lewej bądź prawej strony urządzenia. PCFY URZĄDZENIA PODSTROPOWE PCFY-P40VGM-E PCFY-P63VGM-E PCFY-P100VGM-E PCFY-P125VGM-E WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) Niski STRUMIEŃ POWIETRZA Średni 1 (m³/h) Średni Wysoki HAŁAS* Niski / Wysoki db(a) 29/38 32/39 36/43 37/44 CIĘŻAR (kg) Wysokość Gaz ZASILANIE (V, Hz., fazy) MAX. POBÓR MOCY (kw) PRĄD PRACY (A) * Poziom hałasu mierzony w komorze akustycznej 1 m przed i 1 m poniżej urządzenia 22

23 Jednostki wewnętrzne Dane techniczne Urządzenia stojące bez obudowy Kompaktowe wymiary Głębokość urządzenia 220 mm pozwala na łatwą zabudowę i integrację klimatyzacji z wystrojem wnętrz. Tryb osuszania powietrza Istnieje możliwość utrzymania wilgotności powietrza w pomieszczeniu na optymalnym poziomie poprzez włączenie trybu osuszania. PFFY URZĄDZENIA STOJĄCE BEZ OBUDOWY PFFY-P20VLRM-E PFFY-P25VLRM-E PFFY-P32VLRM-E PFFY-P40VLRM-E PFFY-P50VLRM-E PFFY-P63VLRM-E WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚC GRZEWCZA (kw) STRUMIEŃ POWIETRZA Niski (m³/h) Wysoki HAŁAS* Niski / Wysoki db(a) 34/40 34/40 35/40 38/43 38/43 40/46 CIĘŻAR (kg) 18,5 18, Wysokość Gaz ZASILANIE (V, Hz., fazy) 0Hz, 1 MAX. POBÓR MOCY (kw) PRĄD PRACY (A) * Poziom hałasu mierzony w komorze akustycznej 1 m przed i 1 m nad urządzeniem 23

24 Jednostki wewnętrzne Dane techniczne Urządzenia stojące z obudową Kompaktowe wymiary Głębokość urządzenia 220 mm pozwala na łatwą zabudowę i integrację klimatyzacji z wystrojem wnętrz. Tryb osuszania powietrza Istnieje możliwość utrzymania wilgotności powietrza w pomieszczeniu na optymalnym poziomie poprzez włączenie trybu osuszania. System sterowania Sterownik może zostać umieszczony w obudowie urządzenia, montaż zdalnego sterownika na ścianie nie jest konieczny. Zaczerp świeżego powietrza Konstrukcja urządzenia umożliwia podłączenie kanału ze świeżym powietrzem, filtr powietrza w wyposażeniu standardowym. PFFY URZĄDZENIA STOJĄCE Z OBUDOWĄ PFFY-P20VLEM-E PFFY-P25VLEM-E PFFY-P32VLEM-E PFFY-P40VLEM-E PFFY-P50VLEM-E PFFY-P63VLEM-E WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) STRUMIEŃ POWIETRZA Niski (m³/h) Wysoki HAŁAS * Niski / Wysoki db(a) 34/40 34/40 35/40 38/43 38/43 40/46 CIĘŻAR (kg) Wysokość Gaz ZASILANIE (V, Hz., fazy) MAX. POBÓR MOCY (kw) PRĄD PRACY (A) * Poziom hałasu mierzony w komorze akustycznej 1 m przed i 1 m nad urządzeniem 24

25 Jednostki wewnętrzne Dane techniczne Urządzenia kanałowe (zaczerp powietrza z tyłu lub z dołu) Szeroka gama urządzeń Typoszereg 13 urządzeń o wydajnościach od 2,2 kw do 28,0 kw ułatwia odpowiedni dobór jednostek wewnętrznych. Kompaktowe wymiary Wysokość urządzenia kanałowego 225 mm (PEFY-P20-32VML-E) pozwala na instalację klimatyzacji przy małej wysokości przestrzeni międzystropowej. Bardzo niski poziom hałasu Najniższy poziom hałasu 25 db(a) dla urządzeń PEFY-P20-32VML-E umożliwia ich zastosowanie w pomieszczeniach sypialnych. Ułatwiony serwis Łatwość dostępu do elementów wymagających serwisowania. Filtr powietrza Filtr powietrza jest standardowym wyposażeniem urządzeń PEFY-P VML-E PEFY URZĄDZENIA KANAŁOWE Z ZACZEPEM POWIETRZA Z TYŁU LUB Z DOŁU PEFY-P20 VML-E PEFY-P25 VML-E PEFY-P32 VML-E PEFY-P40 VMH-E PEFY-P50 VMH-E PEFY-P63 VMH-E PEFY-P71 VMH-E WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) Niski STRUMIEŃ POWIETRZA Średni (m³/h) Wysoki CIŚNIENIE STATYCZNE** (Pa) /100/150/200 50/100/150/200 50/100/150/200 50/100/150/200 HAŁAS* Niski / Wysoki db(a) 25/36 25/36 25/40 27/34 27/34 32/38 32/39 CIĘŻAR (kg) Wysokość Gaz ZASILANIE (V, Hz., fazy) MAX. POBÓR MOCY (kw) PRĄD PRACY (A) * Poziom hałasu mierzony w komorze akustycznej 1,5 m poniżej urządzenia. ** Ciśnienie statyczne zależy od napięcia zasilającego. 25

26 Jednostki wewnętrzne Dane techniczne Urządzenia kanałowe (zaczerp powietrza z tyłu) Szeroka gama urządzeń Typoszereg 13 urządzeń o wydajnościach od 2,2 kw do 28,0 kw ułatwia odpowiedni dobór jednostek wewnętrznych. Wysokie ciśnienie statyczne Wysokie ciśnienie statyczne 260 Pa (dla urządzeń PEFY-P VMH-E) umożliwia rozprowadzenie powietrza długimi kanałami. Ułatwiony serwis Łatwość dostępu do elementów wymagających serwisowania. PEFY URZĄDZENIA KANAŁOWE Z ZACZEPEM POWIETRZA Z TYŁU PEFY-P80VMH-E PEFY-P100VMH-E PEFY-P125VMH-E PEFY-P140VMH-E PEFY-P200VMH-E PEFY-P250VMH-E WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) STRUMIEŃ POWIETRZA Niski (m³/h) Wysoki CIŚNIENIE STATYCZNE (Pa) 50/100/150/200 50/100/150/200 50/100/150/200 50/100/150/ /130/220/ /130/220/260 HAŁAS * Niski / Wysoki db(a) 35/41 34/42 34/42 34/ CIĘŻAR (kg) (mm) Głebokość Wysokość Gaz ZASILANIE (V, Hz., fazy) V, 50Hz, V, 50Hz, 3 MAX. POBÓR MOCY (kw) PRĄD PRACY (A) * Poziom hałasu mierzony w komorze akustycznej 1,5 m poniżej urządzenia. ** Ciśnienie statyczne zależy od napięcia zasilającego. 26

27 Jednostki wewnętrzne Dane techniczne Urządzenia kanałowe (zaczerp powietrza z tyłu lub z dołu) Zmiana kierunku zaczerpu powietrza Zmienny zaczerp powietrza zwiększa możliwości zastosowania urządzeń. Kompaktowe wymiary Wysokość urządzenia kanałowego 295 mm do 325 mm pozwala na instalację klimatyzacji przy małej wysokości przestrzeni międzystropowej. Niezwykle cicha praca urządzeń i wysokie ciśnienie statyczne Optymalizacja strugi powietrza pozwoliła na duże obniżenie hałasu (27 db(a) dla urządzeń PEFY-P20-25 VMM-E) przy wysokim ciśnieniu statycznym 100 do 130 Pa. Filtr powietrza Urządzenia posiadają filtr powietrza w wyposażeniu standardowym. PEFY URZĄDZENIA KANAŁOWE Z ZACZEPEM POWIETRZA Z TYŁU LUB Z DOŁU PEFY- P20VMM-E * Poziom hałasu mierzony w komorze akustycznej 1,5 m poniżej urządzenia. ** Ciśnienie statyczne zależy od napięcia zasilającego. PEFY- P25VMM-E PEFY- P32VMM-E PEFY- P40VMM-E PEFY- P50VMM-E PEFY- P63VMM-E PEFY- P71VMM-E PEFY- P80VMM-E PEFY- P100VMM-E PEFY- P125VMM-E PEFY- P140VMM-E WYDAJNOŚĆ CHŁODNICZA (kw) WYDAJNOŚĆ GRZEWCZA (kw) Niski STRUMIEŃ POWIETRZA Średni (m³/h) Wysoki CIŚNIENIE STATYCZNE** (Pa) 30/50/100 30/50/100 30/50/100 30/50/100 30/50/100 30/50/100 30/50/100 30/50/100 50/130 50/130 50/130 HAŁAS* Niski/Wysoki db(a) 27/32 27/32 28/35 31/37 31/38 31/38 32/39 32/39 40/44 42/45 42/45 CIĘŻAR (kg) Wysokość Ø(mm) Gaz ZASILANIE (V, Hz., fazy) MAX. POBÓR MOCY (kw) PRĄD PRACY (A)

28 Jednostki wewnętrzne Dane techniczne Urządzenia kanałowe - 100% świeżego powietrza Najwyższy komfort z całkowicie świeżym powietrzem Urządzenia zostały zaprojektowane do pracy ze strumieniem 100% świeżego powietrza, co eliminuje konieczność dodatkowego zastosowania centrali wentylacyjnej. Wysokie ciśnienie statyczne Wysokie ciśnienie statyczne 50 do 220 Pa (przy zasilaniu 230V) umożliwia rozprowadzenie powietrza długimi kanałami. Niezwykle cicha praca urządzeń i wysokie ciśnienie statyczne Optymalizacja strugi powietrza pozwoliła na duże obniżenie hałasu (33 db(a) dla urządzeń PEFY-P80 VMH-E-F) przy wysokim ciśnieniu statycznym 220 do 240 Pa. Ułatwiony serwis Łatwość dostępu do elementów wymagających serwisowania. PEFY URZĄDZENIA KANAŁOWE 100% ŚWIEŻEGO POWIETRZA PEFY-P80VMH-E-F PEFY-P140VMH-E-F WYDAJNOŚC CHŁODNICZA (kw) HEATING CAPACITY (kw) STRUMIEŃ POWIETRZA (m3/h) CIŚNIENIE STATYCZNE** (Pa) 50/130/170/220 50/130/220/240 HAŁAS* Niski / Wysoki db(a) 33/45 34/45 CIĘŻAR (kg) Wysokość Gaz ZASILANIE (V, Hz., fazy) MAX. POBÓR MOCY (kw) PRĄD PRACY (A) * Poziom hałasu mierzony w komorze akustycznej 1,5 m poniżej urządzenia przy ciśnieniu statycznym 50/220 Pa ** Ciśnienie statyczne zależy od napięcia zasilającego. 28
