1 instrukcja obsługi półautomatów spawalniczych serii MAG Power Niniejsza instrukcja dotyczy nastpujcych wyrobów: MAG Power 1500 MAG Power 1600 MAG Power 1603 MAG Power 1800 Dual 1

2 Od BESTER S.A. Dzikujemy Pastwu i gratulujemy wyboru półautomatu serii MAG Power. Teraz moecie Pastwo spawa sprawnie i dobrze, a my to Wam gwarantujemy. 2

3 Spis treci 1 Bezpieczestwo uytkowania Charakterystyka Uwagi ogólne i ostrzeenia Dane techniczne półautomatu spawalniczego Mag Power Dane techniczne półautomatu spawalniczego Mag Power Dane techniczne półautomatu spawalniczego Mag Power Dane techniczne półautomatu spawalniczego Mag Power 1800 Dual Cykl pracy i zabezpieczenie przed przegrzaniem Przygotowanie półautomatu do pracy Przyłczenie do sieci zasilajcej Wybór napicia zasilania dla Mag Power 1800 Dual Podłczanie gazu osłonowego Zakładanie drutu elektrodowego do podajnika Zmiana polaryzacji napicia wyjciowego /Mag Power 1500/ Czynnoci kocowe Elementy obsługi Mag Power Elementy obsługi na cianie tylnej Mag Power Elementy obsługi Mag Power 1600, -1603, Dual Elementy obsługi na cianie tylnej MagPower 1600, -1603, Dual Dobór parametrów spawania Spawanie punktowe Spawanie bezgazowe drutem proszkowym Obsługa okresowa Zanim skorzystasz z serwisu Wady spoin Technologia spawania metod MIG/MAG Technologia spawania - podstawy Rodzaje spoin i typy złczy Zalecania praktyczne Gazy osłonowe Zmiany stanu skupienia metalu w łuku spawalniczym Tabela rowków spoin stosowanych dla metody MIG/MAG Wykaz czci zamiennych Mag Power Wykaz czci zamiennych Mag Power 1600, -1603, -800Dual Wykaz czci zamiennych Mag Power Wykaz czci zamiennych Mag Power Wykaz czci zamiennych Mag Power 1800 Dual

4 1 Bezpieczestwo uytkowania Ostrzeenie! Chro siebie i osoby postronne przed powanym niebezpieczestwem lub mierci! Nie dopuszczaj dzieci w poblie miejsca pracy i do urzdzenia. Osoby z wszczepionym rozrusznikiem serca, zanim podejm prac z tym urzdzeniem, powinny skonsultowa si ze swoim lekarzem. Instalacja, obsługa serwisowa i naprawy tego urzdzenia mog by prowadzone tylko przez wykwalifikowany personel, z zachowaniem warunków bezpieczestwa pracy obowizujcych dla urzdze elektrycznych. PORAENIE ELEKTRYCZNE MOE ZABI Gdy urzdzenie jest włczone do sieci wszystkie elementy tworzce obwód prdu spawania s elektrycznie gorce nie dotyka ich goł rk ani przez wilgotn odzie. Obsługujcy półautomat powinien by wyposaony w odzie ochronn, która obejmuje: mask ochronn, rkawic, fartuch i buty. Odizolowa si elektrycznie od miejsca spawania i uziemienia za pomoc stosowanych rodków. Upewni si czy zastosowane rodki obejmuj wystarczajco duy obszar dla zapewnienia bezpiecznej pracy. Jeli proces spawania musi by prowadzony w warunkach szczególnego naraenia na niebezpieczestwo poraenia elektrycznego /w zawilgoconych miejscach lub podczas opadów atmosferycznych; na metalowych konstrukcjach takich jak podłogi, kraty lub metalowe podesty; w niewygodnych pozycjach pracy takich jak na siedzco, na leco, czy klczc, gdy wystpuje niebezpieczestwo nieuniknionego lub przypadkowego kontaktu z miejscem spawania lub uziemienia/ powinno si stosowa nastpujce urzdzenia: półautomat ze stałym wyjciowym napiciem DC prostownik spawalniczy DC z elektrod otulon transformator lub inwertor AC z ograniczon regulacj napicia Podczas spawania, drut spawalniczy na szpuli jest równie pod napiciem. Pewnie mocowa przewód powrotny do elementu spawanego jak i najbliej miejsca spawania, zapewniajc mu jak najlepszy kontakt. Miejsce pracy i element spawany powinny by dobrze uziemione. Kable spawalnicze, przewód sieciowy, uchwyt spawalniczy, zacisk uziemiajcy jak i samo urzdzenie spawalnicze powinny by utrzymywane w dobrym stanie technicznym, zapewniajcym bezpieczestwo pracy. W przypadku stwierdzenia uszkodzenia izolacji któregokolwiek z elementów obwodu spawania, natychmiast naley go wymieni. Nigdy nie zanurza elektrody lub uchwytu w wodzie dla ich ochłodzenia. Nigdy jednoczenie nie dotyka elektrycznie gorcych czci uchwytów spawalniczych podłczonych do dwóch urzdze spawalniczych, poniewa napicie pomidzy nimi moe mie warto sumarycznego napicia stanu jałowego obu urzdze. ŁUK moe by niebezpieczny Patrzenie bezporednio na łuk jest szkodliwe dla oczy zawsze stosowa mask ochronn, a osoby postronne ochrania ekranami z odpowiednim filtrem lub ostrzega o niebezpieczestwie bezporedniego patrzenia na łuk, iskry lub roztopiony metal. Maska ochronna i wkład filtrujcy powinny spełnia wymogi stosowanych norm. Dla ochrony skóry stosowa odpowiedni odzie ochronn wykonan z wytrzymałego, niepalnego materiału. 4

5 OPARY i GAZY mog by niebezpieczne Opary i gazy wydzielajce si podczas spawania mog stanowi zagroenie dla zdrowia stanowisko spawalnicze powinno wyposaone w wycig wentylacyjny. Nie spawa w obecnoci oparów zawierajcych chlor, mogcych pochodzi z procesu odtłuszczania lub czyszczenia. Wysoka temperatura i promieniowanie łuku moe rozkłada opary tworzc trujcy gaz FOSGEN. Zachowywa szczególne rodki ostronoci przy spawaniu elementów pokrywanych galwanicznie. Unika bezporedniego wdychania oparów i gazów spawalniczych. Wokół łuku gaz osłonowy wypiera powietrze, przy spawaniu w miejscach trudno dostpnych zachowa szczególn ostrono. ISKRY mog spowodowa poar lub wybuch Iskry powstajce podczas spawania mog by przyczyn poaru lub wybuchu! Unika niebezpieczestwa wybuchu poaru w miejscu spawania. O ile to moliwe okrywa je, zabezpieczajc przed iskrami mogcymi by zarzewiem ognia. Naley pamita, e iskry i wysoka temperatura pochodzce od łuku spawalniczego łatwo przenikaj przez małe szczeliny, szpary i otwory do przylegajcego obszaru. Unikaj spawania w pobliu hydraulicznej armatury. Sprawny sprzt przeciwpoarowy winien by usytuowany w widocznym i łatwo dostpnym miejscu. Wszystko co moe si zapali lub wybuchn, usun z pola pracy. Nie podgrzewa, nie ci ani nie spawa zamknitych pojemników na paliwo lub inne chemikalia moe to spowodowa wybuch. Przed spawaniem, ciciem lub podgrzewaniem pojemniki powinny by dobrze wentylowane. Kabel spawalniczy powinien by podłczony do miejsca spawania najbliej jak to moliwe unika si wtedy przepływu prdu spawania przez ssiednie elementy a co za tym idzie zmniejsza si niebezpieczestwo wystpienia przegrzania z dala od miejsca spawania i wystpowania tam zagroenia poarem. BUTLA moe wybuchn Uszkodzona butla z gazem osłonowym moe eksplodowa! Stosowa tylko butle atestowane z odpowiednim rodzajem gazu i zalecanym cinieniem. Wszystkie elementy obwodu zasilania gazu ochronnego takie jak : w, złczki i regulator powinny by stosowane do urzdzenia i by utrzymywane w dobrym stanie technicznym. Butla z gazem powinna by w pozycji pionowej, zabezpieczona przed wywróceniem si np. za pomoc łacucha. Zachowywa bezpieczn odległo butli od miejsca spawania. Nie naraa butli z gazem na jakiekolwiek uszkodzenia mechaniczne. Nigdy nie dotyka elektrody, uchwytu spawalniczego lub jakiegokolwiek gorcego elementu obwodu spawania do butli z gazem! Nie zblia głowy z szczególnie twarzy do zaworu butli z gazem, podczas jego odkrcania. Podczas przerw w spawaniu zawór butli musi by zawsze zakrcony. 5

6 Dla urzdze zasilanych ELEKTRYCZNIE Odłczy zasilanie sieciowe przed wykonaniem jakichkolwiek prac przy tym urzdzeniu. Urzdzenie to powinno by zainstalowane i uziemione zgodnie z zaleceniami producenta i obowizujcymi przepisami ogólnymi. Zachowa ostrono przy zasilaniu z agregatu Stosujc do zasilania agregat prdotwórczy, nie dolewa paliwa do zbiornika podczas spawania. Nie uruchamia silnika agregatu przy rozlanym paliwie. WENTYLATOR moe by niebezpieczny Utrzymywa urzdzenie sprawnym technicznie, obudowa i wszystkie osłony powinny by dobrze przymocowane, uniemoliwiajc dostp do wntrza urzdzenia. Podczas uruchamiania, uytkowania i napraw nie zblia rk, włosów ubrania ani jakichkolwiek narzdzi do obracajcego si wentylatora. POLE ELEKTROMAGNETYCZNE moe by niebezpieczne Prd elektryczny płyncy przez jakikolwiek przewodnik wytwarza wokół niego pole elektromagnetyczne. Prd spawania wytwarza pole elektromagnetyczne wokół kabli spawalniczych i wokół samego urzdzenia. Dla zminimalizowania negatywnego oddziaływania pola elektromagnetycznego na zdrowie kady spawacz powinien: oba kable spawalnicze układa równolegle i jak najbliej siebie nigdy nie oplata si kablami prdowymi, a w czasie spawania nie przebywa pomidzy nimi i bezporednio przy urzdzeniu. podłczy zacisk kabla jak najbliej miejsca spawania HAŁAS powstały podczas spawania moe by szkodliwy Łuk spawalniczy moe i czsto powoduje przekroczenie poziomu hałasu powyej 85dB dla 9-godzinnego wymiaru czasu pracy. Spawacze obsługujcy półautomat spawalniczy obowizani s do noszenia w czasie pracy odpowiednich ochronników słuchu/załcznik nr 2 do Rozporzdzenia Ministra Pracy i Polityki Socjalnej z Dz. U. Nr 79 poz. 513/. Zgodnie z Rozporzdzeniem Ministra Zdrowia o Opieki Społecznej z r. /Dz. U. Nr 68 poz. 194/ pracodawca jest zobowizany do dokonywania bada i pomiarów czynników szkodliwych dla zdrowia. 6

7 2 Charakterystyka Półautomaty serii MAG Power s urzdzeniami do spawania stali konstrukcyjnych niskowglowych i stopowych, w osłonie Co 2 lub mieszanek gazowych metod GMAW /znan wczeniej jako metoda MIG/MAG/. Półautomat MAG Power 1500 moe by równie stosowany do spawania bezgazowego przy uyciu drutu proszkowego. MAG Power 1500 i MAG Power 1600 przystosowane s do współpracy z jednofazow sieci 230 V, 50 Hz. MAG Power 1603 przystosowany jest do współpracy z trójfazow sieci 3 x 400 V, 50 Hz. MAG Power 1800 przystosowany jest do współpracy z jednofazow sieci 230 V, 50 Hz lub trójfazow sieci 3 x 400 V, 50 Hz. Zapewniaj uzyskiwania prawidłowych połcze spawanych elementów ze stali niskowglowej i stopowej dla drutu elektrodowego o rednicy 0,6 lub 0,8 mm i dodatkowo dla drutu proszkowego o rednicy 0,9 mm dla półautomatu MAG Power Umoliwiaj spawanie w sposób cigły lub punktowy. Zapewniaj skokow regulacj prdu spawania. Zapewniaj płynn regulacj prdkoci podawania drutu elektrodowego. Wyposaone s w przecieniowy układ zabezpieczenia termicznego. Wyposaone s w nie odłczalne przewody spawalnicze. Wyposaone s w półk dla ustawienia butli z gazem osłonowym. Wyróniaj si zwart i prost w obsłudze konstrukcj. Przeznaczone s do krótkotrwałych prac spawalniczych w warsztatach rzemielniczych i gospodarstwach domowych. Uwaga w odniesieniu do MAG Power 1800 Dual! Urzdzenie wyposaone jest we wtyk 5-bolcowy i niedopuszczalna jest jego wymiana na wtyk 4- bolcowy, poniewa grozi to poraeniem elektrycznym i powanym uszkodzeniem urzdzenia. 3 Uwagi ogólne i ostrzeenia Pierwsze uruchomienie i eksploatacja półautomatu spawalniczego serii MAG Power mog by przeprowadzone tylko pod dokładnym zapoznaniu si z niniejsz Instrukcj Obsługi. Wszystkie przeróbki półautomatu, we własnym zakresie s zabronione i powoduj nie tylko utrat uprawnie z tytułu gwarancji, ale mog by przyczyn pogorszenia si warunków bezpieczestwa uytkownika i naraenia uytkownika na niebezpieczestwo poraenia prdem elektrycznym. Uszkodzenie półautomatu spowodowane niewłaciwymi warunkami pracy niewłaciw obsług lub z winy uytkownika, powoduje utrat uprawnie z tytułu gwarancji. Niedopuszczalne jest załczanie półautomatu do sieci zasilajcej przy zwartych przewodach prdowych. Po zakoczeniu pracy lub przed dłusz przerw w pracy, przewód zasilajcy półautomat spawalniczy naley odłczy od sieci. Dopuszczalny zakres temperatur otoczenia od -10 C do +40 C. Dopuszczalna wilgotno wzgldna do 95% przy t+20 C. Producent zastrzega sobie prawo do zmian. 7

8 4 Dane techniczne półautomatu MAG Power 1500 Znamionowe napicie zasilania V,+6%/-10%, 50 Hz Znamionowy maksymalny prd zasilania...18 A Znamionowy pobór mocy z sieci...4,3 kva Współczynnik mocy cosϕ przy obcieniu znamionowym...0,95 Prd spawania : znamionowy X15% A dla pracy X60%...60 A cigły X100%...45 A Zakres regulacji prdu spawania V Napicie wyjciowe w stanie bez obcienia V Ilo stopni napicia spawania...4 Zakres regulacji prdkoci podawania drutu m/min rednica drutu elektrodowego: - stalowego...0,6; 0,8 mm - proszkowego...0,9 mm Stopie ochrony obudowy...ip21 Klasa izolacji transformatora...f Masa /bez szpuli z drutem elektrodowym/...34 kg Wymiary /szeroko/wysoko/głboko/ x 460 x 665 mm Wyposaenie: uchwyt spawalniczy firmy Binzel...MB 14 AKT 2,5 m przewód powrotny z zaciskiem kleszczowym...2,5 m w zasilania gazu...2 m przewód zasilania sieciowego z wtyczk...3 m Urzdzenie spełnia wymagania zawarte w normie PN-EN pt. Urzdzenia do spawania łukowego. Spawalnicze ródła energii. oraz w normie arkuszowej PN-E pt. Instalacje elektryczne w obiektach budowlanych. 8

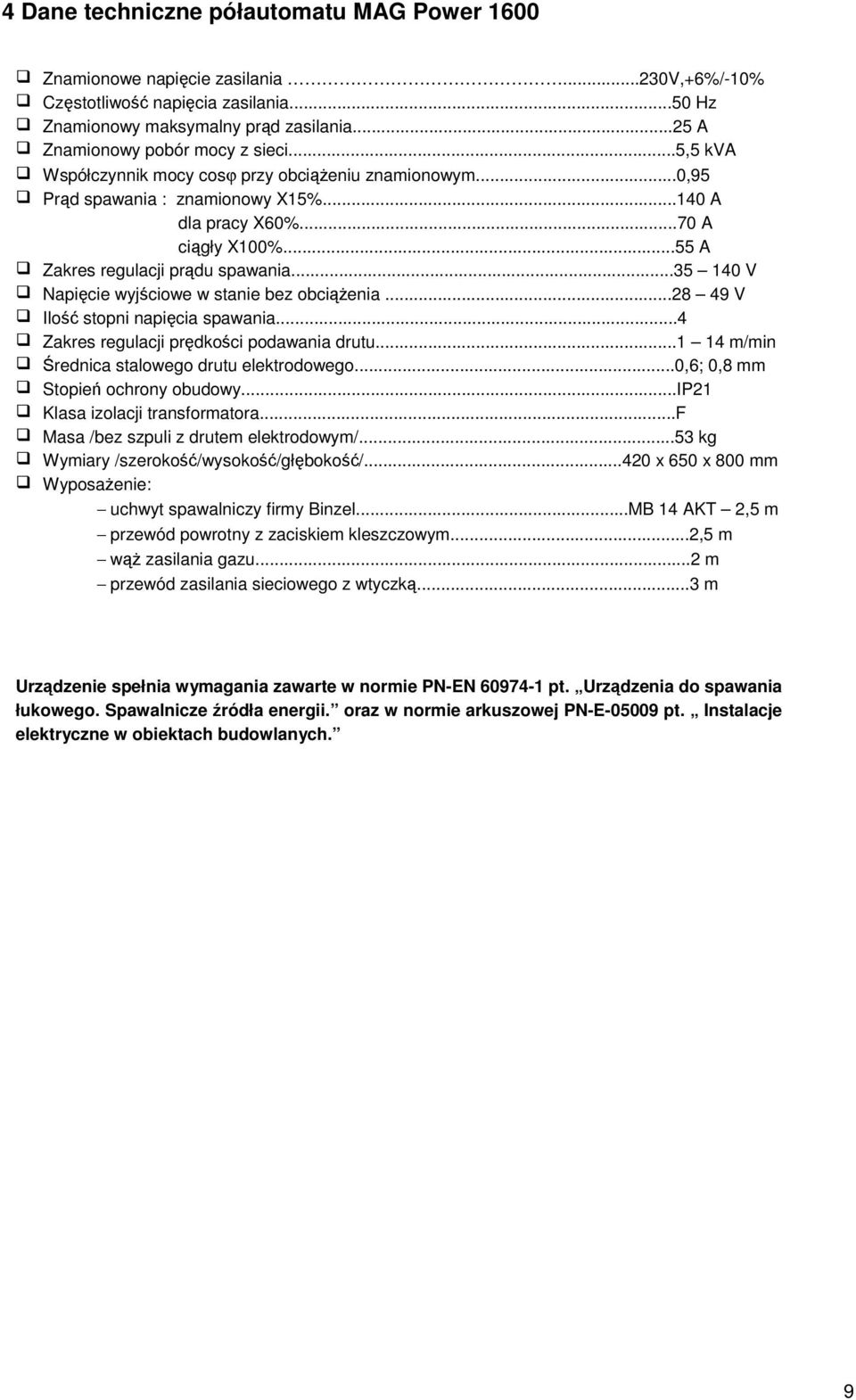

9 4 Dane techniczne półautomatu MAG Power 1600 Znamionowe napicie zasilania...230v,+6%/-10% Czstotliwo napicia zasilania...50 Hz Znamionowy maksymalny prd zasilania...25 A Znamionowy pobór mocy z sieci...5,5 kva Współczynnik mocy cosϕ przy obcieniu znamionowym...0,95 Prd spawania : znamionowy X15% A dla pracy X60%...70 A cigły X100%...55 A Zakres regulacji prdu spawania V Napicie wyjciowe w stanie bez obcienia V Ilo stopni napicia spawania...4 Zakres regulacji prdkoci podawania drutu m/min rednica stalowego drutu elektrodowego...0,6; 0,8 mm Stopie ochrony obudowy...ip21 Klasa izolacji transformatora...f Masa /bez szpuli z drutem elektrodowym/...53 kg Wymiary /szeroko/wysoko/głboko/ x 650 x 800 mm Wyposaenie: uchwyt spawalniczy firmy Binzel...MB 14 AKT 2,5 m przewód powrotny z zaciskiem kleszczowym...2,5 m w zasilania gazu...2 m przewód zasilania sieciowego z wtyczk...3 m Urzdzenie spełnia wymagania zawarte w normie PN-EN pt. Urzdzenia do spawania łukowego. Spawalnicze ródła energii. oraz w normie arkuszowej PN-E pt. Instalacje elektryczne w obiektach budowlanych. 9

10 4 Dane techniczne półautomatu MAG Power 1603 Znamionowe napicie zasilania...3x400 V,+6%/-10% Czstotliwo napicia zasilania...50 Hz Znamionowy maksymalny prd zasilania...7,5 A Znamionowy pobór mocy z sieci...5,0 kva Współczynnik mocy cosϕ przy obcieniu znamionowym...0,95 Prd spawania : znamionowy X15% A dla pracy X60%...70 A cigły X100%...55 A Zakres regulacji prdu spawania V Napicie wyjciowe w stanie bez obcienia V Ilo stopni napicia spawania...4 Zakres regulacji prdkoci podawania drutu m/min rednica stalowego drutu elektrodowego...0,6; 0,8 mm Stopie ochrony obudowy...ip21 Klasa izolacji transformatora...f Masa /bez szpuli z drutem elektrodowym/...56 kg Wymiary /szeroko/wysoko/głboko/ x 650 x 800 mm Wyposaenie: uchwyt spawalniczy firmy Binzel...MB 14 AKT 2,5 m przewód powrotny z zaciskiem kleszczowym...2,5 m w zasilania gazu...2 m przewód zasilania sieciowego z wtyczk...3 m Urzdzenie spełnia wymagania zawarte w normie PN-EN pt. Urzdzenia do spawania łukowego. Spawalnicze ródła energii. oraz w normie arkuszowej PN-E pt. Instalacje elektryczne w obiektach budowlanych. 10

11 4 Dane techniczne półautomatu MAG Power 1800 Dual Znamionowe napicie zasilania V,+6%/-10% 400 V,+6%/-10% Czstotliwo napicia zasilania...50 Hz Znamionowy maksymalny prd zasilania...31a...18 A Znamionowy pobór mocy z sieci...6,9 kva Współczynnik mocy cosϕ przy obcieniu znamionowym...0,95 Prd spawania : znamionowy X15% A dla pracy X60%...80 A cigły X100%...60 A Zakres regulacji prdu spawania V Napicie wyjciowe w stanie bez obcienia V Ilo stopni napicia spawania...4 Zakres regulacji prdkoci podawania drutu m/min rednica stalowego drutu elektrodowego...0,6; 0,8 mm Stopie ochrony obudowy...ip21 Klasa izolacji transformatora...f Masa /bez szpuli z drutem elektrodowym/...53 kg Wymiary /szeroko/wysoko/głboko/ x 650 x 800 mm Wyposaenie: uchwyt spawalniczy firmy Binzel...MB 14 AKT 2,5 m przewód powrotny z zaciskiem kleszczowym...2,5 m w zasilania gazu...2 m przewód zasilania sieciowego z wtyczk...3 m adapter umoliwiajcy zasilanie z sieci 230 V...D Urzdzenie spełnia wymagania zawarte w normie PN-EN pt. Urzdzenia do spawania łukowego. Spawalnicze ródła energii. oraz w normie arkuszowej PN-E pt. Instalacje elektryczne w obiektach budowlanych. 11

12 5 Cykl pracy i zabezpieczeni przed przegrzaniem Cykl pracy urzdzenia jest procentowanym podziałem 10 minut na czas, przez który urzdzeniem mona spawa ze znamionow wartoci prdu spawania, bez jego przegrzania, i konieczny czas przerwy w pracy. Wydłuenie cyklu pracy półautomatu moe spowodowa jego uszkodzenie! np. 60% cykl pracy Półautomat jest zabezpieczony przed nadmiernym nagrzewaniem si jego wntrza przez ogranicznik temperatury. Dla maksymalnego prdu spawania czas zadziałania zabezpieczenia jest krótki, wydłua si on wraz ze zmniejszeniem wartoci prdu spawania. Zadziałanie zabezpieczenia sygnalizowane jest przez zawiecenie si lampki. Po uzyskaniu przez półautomat normalnej temperatury pracy nastpuje jego samoczynne załczenie a lampka sygnalizacji ganie. Czas stygnicia urzdzenia moe wynosi do 15 minut. 6 Przygotowanie półautomatu do pracy 6.1 Przyłczanie do sieci zasilajcej Przyłczanie półautomatu do zasilajcej sieci energetycznej oraz włczanie do systemu ochrony przeciwporaeniowej powinno by zgodne z norm arkuszow PN-E pt. Instalacja elektryczna w obiektach budowlanych. MAG Power 1500 i MAG Power 1600 przystosowane s do współpracy z jednofazow 3-przewodow sieci 230 V, 50 Hz z zabezpieczeniem zwłocznym bezpiecznikiem o prdzie 16 A dla MAG Power 1500 i 25 A dla MAG Ppower MAG Power 1603 przystosowany jest do współpracy z trójfazow 4-przewodow sieci 3 x 400 V, 50 Hz z zabezpieczeniem zwłocznymi bezpiecznikami o prdzie I = 10 A. MAG Power 1800 Dual przystosowany jest do współpracy z trójfazow 5-przewodow sieci 3 x 400 V, 50 Hz lub po zastosowaniu adaptora D z jednofazow 3-przewodow sieci 230 V, 50 Hz. Sie powinna by zabezpieczona zwłocznymi bezpiecznikami odpowiednio: o prdzie 20 A przy zasilaniu 400 V i 25 A przy zasilaniu 230 V. Gniazdo przyłczeniowe powinno posiada zacisk ochrony przeciwporaeniowej. Przed przyłczeniem półautomatu do sieci zasilajcej upewni si czy wyłcznik główny jest w pozycji /wyłczonej/. 12

13 6.2 Wybór napicia zasilania dla MAG Power 1800 Dual Półautomat MAG Power 1800 Dual przystosowany jest do współpracy z sieci TN-C-S z zabezpieczeniem bezpiecznikami zwłocznymi I = 20 A przy zasilaniu sieci 400 V i I = 25 A przy zasilaniu 230 V. Zmiany napicia zasilania mona dokona za pomoc przełcznika napicia zasilania, dostpnego po otwarciu komory podajnika drutu elektrodowego. Zastosowano blokad zapobiegajc pomyłkowemu przełczaniu przed zmian napicia zasilania naley wykrci wkrty A i B, a po zmianie napicia, zamieni je miejscami i wkrci ponownie. Przed przyłczeniem półautomatu do sieci zasilajcej upewni si, czy przełcznik załczenia zasilania /zmiany napicia spawania jest w pozycji 0 /wyłczony/. Uwaga! Urzdzenie przystosowane jest do zasilania z sieci, która na przyłczu ma zainstalowane trójfazowe gniazdo 5- bolcowe. W przypadku braku takiego gniazda, półautomat naley zasila z gniazda jednofazowego wyposaonego w kołek ochronny, poprzez adaptor D wymiana wtyczki na 4-klockow jest niedopuszczalna gdy, grozi to poraeniem prdem elektrycznym i moe spowodowa uszkodzenie urzdzenia. 6.3 Podłczanie gazu osłonowego W celu podłczenia gazu osłonowego wykona nastpujc czynnoci: po ustawieniu butli na półce od strony cianki tylnej, zabezpieczy j przed przewróceniem si za pomoc łacucha zdj osłon zaworu butli z gazem osłonowym nakrci reduktor gazu na butl za pomoc klucza 30 mm podłczy reduktor gazu z półautomatem Mag Power wem cinieniowym doprowadzajcym gaz, uywajc do tego opaski zaciskowej. 6.4 Zakładanie drutu elektrodowego do podajnika W celu załoenia drutu elektrodowego wykona nastpujce czynnoci: zdj pokryw podajnika upewni si czy rowek rolki napdowej podajnika odpowiada rednicy aktualnie stosowanego drutu elektrodowego /rednica drutu elektrodowego zaznaczona jest na czole rolki po obu stronach/ w razie niedogodnoci rowka rolki ze rednic stosowanego drutu elektrodowego dopasowa rowek poprze odwrócenie rolki. 13

14 nałoy szpul z drutem elektrodowym na tulej w ten sposób eby koniec drutu znajdował si w dolnej czci szpuli Uwaga! Dla uniknicia popltania drutu elektrodowego w półautomacie Mag Power 1500 na płycie tylnej, znajduje si mechanizm dociskowy do hamowania szpuli, natomiast w pozostałych półautomatach serii Mag Power, tuleja do szpuli wyposaona jest w układ hamujcy. Jego regulacja odbywa si przez obrót spryn znajdujcych si wewntrz korpusu tulei. stpi kocówk drutu elektrodowego wprowadzi drut elektrodowy do prowadnicy drutu w podajniku wprowadzi drut poprzez rolk napdow podajnika do uchwytu opuci ramie rolki dociskajcej i zatrzasn je za pomoc regulatora siły docisku, a nastpnie włczy zasilanie półautomatu z uchwytu spawalniczego wykrci kocówk kontaktow; nastpnie nacisn na nim przycisk sterujcy - podczas tego testu drut elektrodowy powinien przesuwa si w kierunku kocówki uchwytu po pojawieniu si drutu elektrodowego w wylocie uchwytu spawalniczego /około 20 mm/ zwolni przycisk uchwytu i nakrci kocówk kontaktow ponownie prawidłowo wyregulowa sił docisku rolki: docisk za mały rolka napdowa lizga si po drucie ; docisk za duy drut jest skrawany przez rolk napdow, lub blokuje si w pancerzu; obrót regulatora w prawo zwiksza docisk, obrót regulatora w lewo zmniejsza docisk. 6.5 Zmiana polaryzacji napicia wyjciowego dla MAG Power 1500 Spawanie z dodatni polaryzacj (DC+) Urzdzenie fabrycznie przygotowane jest do spawania z dodatni polaryzacj wymagan do drutu elektrodowego stalowego pełnego. Przewód uchwytu spawalniczego podłczony jest do dodatniego zacisku wyjciowego, natomiast przewód powrotny oznakowany niebiesk koszulk do zacisku ujemnego. Spawanie z ujemn polaryzacj (DC-) Przewody dochodzce do listwy naley zamieni miejscami tj. przewód uchwytu spawalniczego podłczy do zacisku ujemnego, a przewód powrotny do zacisku dodatniego. Jest to konfiguracja przewidziana do spawania drutem proszkowym. 14

15 6.6 Czynnoci kocowe Połczy przewód powrotny z elementem spawanym za pomoc zacisku kleszczowego. Podłczy butl z gazem osłonowym z wejciem gazu osłonowego poprzez reduktor cinienia. Włczy wtyczk zasilania sieciowego półautomatu do gniazda zasilania sieci energetycznej. Włczy zasilanie półautomatu włcznikiem głównym, co sygnalizowane jest zawieceniem si lampki sygnalizacyjnej. Załoy drut elektrodowy do podajnika. Stosownie do rodzaju spoiny, typu złcza i gruboci spawanych elementów wybra odpowiednie nastawy spawania za pomoc przełcznika napicia spawania oraz pokrtła regulacji prdkoci podawania drutu elektrodowego. Zachowujc stosowne przepisy bhp mona przystpi od spawania. 7.1 Elementy obsługi MAG Power wyłcznik główny zasilania urzdzenia: włcza i wyłcza zasilani sieciowe; wyłczanie zasilania sygnalizowane jest podwietleniem si wyłcznika 2 pokrtło regulacji prdkoci podawania drutu: umoliwia płynn regulacj prdkoci podawania drutu elektrodowego w zakresie od 1 do 14 m/min 3 przełcznik zmiany napicia spawania: umoliwia skokowy wybór czterech wartoci napicia spawania. Uwaga! Nie wolno zmienia zakresu napicia w trakcie spawania grozi to uszkodzeniem przełcznika 4 sygnalizator działania zabezpieczenia termicznego: zawiecenie si go sygnalizuje przegrzanie urzdzenia 5 uchwyt spawalniczy: doprowadza napicia spawania, gaz osłonowy i drut elektrodowy 6 przewód powrotny z zaciskiem kleszczowym: zamyka obwód spawania 15

16 7.2 Elementy obsługi na ciance tylnej MAG Power ruba regulacyjna mechanizmu hamowania szpuli z drutem 2 przewód zasilania sieciowego z wtyczk 3 otwory wentylatora chłodzcego nie zasłania! 4 w zasilania gazu 5 półka do ustawienia 10-litrowej butli z gazem Uwaga! po zainstalowaniu, butl z gazem zabezpieczy przed wywróceniem si za pomoc łacucha nie stawia na półk butli o pojemnoci wikszej ni 10 litrów grozi to wywróceniem si półautomatu 16

17 7.3 Elementy obsługi MAG Power 1600, , Dual 1 pokrtło regulacji prdkoci podawania drutu umoliwia płynn regulacj prdkoci podawania drutu elektrodowego w zakresie od 1 do 14 m/min 2 sygnalizator załczania zasilania sieciowego 3 przełcznik załczania zasilania / zmiany napicia spawania: umoliwia skokowy wybór czterech wartoci napicia spawania Uwaga! nie wolno zmienia wielkoci napicia w trakcie spawania grozi to uszkodzeniem przełcznika 4 sygnalizator działania zabezpieczenia termicznego: zawiecenie si go sygnalizuje przegrzanie urzdzenia 5 uchwyt spawalniczy: doprowadza napicia spawania, gaz osłonowy i drut elektrodowy 6 przewód powrotny z zaciskiem kleszczowym: zamyka obwód spawania 17

18 7.4 Elementy obsługi na ciance tylnej MAG Power 1600, , Dual 1 wspornik do butli z gazem osłonowym 2 w zasilania gazu 3 przewód zasilania sieciowego z wtyczk 4 półka do ustawiania butli z gazem osłonowym Uwaga! po zainstalowaniu, butl z gazem zabezpieczy przed wywróceniem si za pomoc łacucha nie stawia na półk zbyt duej butli grozi to wywróceniem si półautomatu 18

19 8 Dobór parametrów spawania W metodzie spawania technik MIG / MAG wymagane jest jedynie ustawienie dwóch parametrów spawania : napicia spawania Us prdko podawania drutu elektrodowego Vd Zaleno parametrów spawania od gruboci spawanych elementów: MAG Power 1500 MAG Power 1600 MAG Power

20 MAG Power 1800 Dual Zwikszenie prdkoci podawania drutu elektrodowego powoduje skrócenie długoci łuku, zwikszenie natenia prdu spawania oraz zwikszenie głbokoci wtopienia /przetopu/. Zmniejszenie prdkoci podawania drutu powoduje wydłuenie łuku, zmniejszenie natenia prdu spawania i zmniejszenie przetopu. Zwikszenie napicia spawania powoduje wydłuenie łuku. Zmniejszenie napicia spawania powoduje skrócenie łuku. Gdy prdko podawania drutu elektrodowego jest ju za dua nastpuje wyrana wypchanie uchwytu spawalniczego ku górze. Drut elektrodowy nie nada topi si w łuku i odpycha uchwyt spawalniczy. Gdy prdko podawania drutu elektrodowego jest za mała lub gdy napicie spawania jest za wysokie, na kocu drutu elektrodowego tworz si due krople, które spadaj obok jeziorka ciekłego metalu. Zbyt due rozpryski wiadcz za małym napiciu spawania lub za duej prdkoci podawania drutu elektrodowego. 9 Spawanie punktowe Kady z półautomatów serii MAG Power moe równie słuy do spawania punktowego zalecane przy spawaniu cikich elementów np. arkuszy blachy. W tym celu naley zmieni dysz gazow na dysz specjaln, wyposaon w kołki umoliwiajce odcisk łczonych elementów i swobodny wpływ gazu osłonowego. Parametry spawania naley dobra według wczeniej omówionych zasad. Istotny wpływ na jako łcza ma tu czas spawania : czas za długi moe powodowa wytopienie si metalu, czas za krótki brak połczenia. 20

21 10 Spawanie bezgazowe drutem proszkowym W celu przystosowania półautomatu MAG Power 1500 do spawania drutem proszkowym, po załoeniu na tulej szpuli z drutem proszkowym, naley: W komorze podajnika zmieni polaryzacj napicia wyjciowego na ujemn wg. Pkt W podajniku drutu elektrodowego załoy rolk napdow oznakowan symbolem 0.9V/1.2V stron do drutu 0.9. Przezbroi uchwyt spawalniczy zakładajc wyposaenie do drutu proszkowego tj. kocówk kontaktow nr i dysz gazow 14D 259. Uwaga! Rolka, kocówka kontaktowa i dysza znajduj si w woreczku z wyposaeniem. 11 Obsługa okresowa Uwaga! Wszystkie czynnoci konserwacyjne powinny by wykonywane po wczeniejszym odłczeniu urzdzenia od sieci zasilajcej. Codziennie Naprawi lub wymieni uszkodzony przewód sieciowy, kable prdowe z uszkodzon izolacj; sprawdzi i jeli to konieczne naprawi w gazowy. Utrzymywa półautomat suchy i w czystoci, szczególnie dbajc o regularne wydmuchiwanie gromadzcych si wewntrz opiłków i innych drobin. Usuwa odpryski metalu z dyszy gazowej mog by przyczyn zaburze w osłonie jeziorka ciekłego metalu; smarowa dysz rodkiem przeciw rozpryskowym. W przypadku zauwaenia opiłków drutu elektrodowego, sprawdzi czy docisk rolki napdowej jest odpowiedni do rednicy zastosowanego drutu i w razie koniecznoci zmniejszy sił docisku. Przed zainstalowaniem nowej szpuli drutu elektrodowego wykrci dysz gazow i kocówk kontaktow w celu przeczyszczenia prowadnicy drutu spronym powietrzem zapobiegnie to blokowaniu si drutu. Co miesic Sprawdzi styki podzespołów i elementów łczeniowych nadpalone i zanieczyszczone wymieni; dokrci wszystkie połczenia rubowe. Odkurzy wntrze. Przy intensywnym uytkowaniu czyci co miesic. Umy prowadnic drutu elektrodowego w benzynie ekstrakcyjnej. 21

22 12 Zanim skorzystasz z serwisu Objawy Przyczyna Postpowanie Brak podawania drutu elektrodowego /silnik podajnika pracuje/ Brak podawania drutu elektrodowego /silnik Za słaby docisk rolek Zanieczyszczona prowadnica drutu w uchwycie Zablokowany drut elektrodowy Uszkodzony silnik Ustawi prawidłowo docisk Wyczyci prowadnic drutu elektrodowego Doprowadzi do zgodnoci rolki ze rednic drutu Przekaza półautomat do serwisu podajnika nie pracuje Uszkodzony układ sterowania Przekaza półautomat do serwisu Nieregularny posuw drutu Uszkodzona kocówka Wymieni kocówk na now Łuk nie zajarza si Łuk zbyt długi i nieregularny Łuk zbyt krótki Po włczeniu zasilania lampka sygnalizacji załczenia zasilania nie wieci si Rowek rolki podajcej jest brudny, uszkodzony lub nie odpowiada rednicy drutu Brak właciwego styku zacisku przewodu powrotnego Napicie spawania za wysokie Prdko podawania drutu za mała Napicie spawania za niskie Prdko podawania drutu za dua Brak napicia zasilania Uszkodzony wyłcznik główny Uszkodzona sygnalizacja Wyczyci rowek rolki, wymieni rolk lub dobra rolk do rednicy stosowanego drutu Poprawi styk zacisku kleszczowego Zmniejszy napicie spawania Zwikszy prdko podawania drutu Zwikszy napicie spawania Zmniejszy prdko podawania drutu Sprawdzi bezpieczniki na przyłczu sieciowym Wymieni wyłcznik główny Wymieni lampk* * w okresie gwarancyjnym moe tego dokona tylko autoryzowany punkt serwisowy 22

23 13 Wady spoin wada spoiny wygld przyczyna powstania porowato Niedostateczny przepływ gazu powinien wynosi 8-15 l/min Odpryski wystpujce w dyszy gazu szkodz ochronie gazowej Przecigi powietrza w obszarze spawania Uchwyt trzymany le lub za daleko od elementu spawanego Element spawany wilgotny, zatłuszczony lub zardzewiały spoina zbyt wska wady połczenia Za dua szybko spawania Za mały prd spawania w stosunku do szybkoci spawania Nieregularne ruchy uchwytu Za niskie napicie spawania znaczne napylenie Za due napicie spawania Zanieczyszczona dysza gazu Element spawany wilgotny, zatłuszczony lub zardzewiały spoina nieregularna Za długi wolny wylot drutu Za duy prd spawania w stosunku do wybranego napicia Za mała szybko spawania niedostateczny wtop Za mały prd spawania w stosunku do wybranego napicia 14 Technologia spawania metod MIG/MAG - ogólnie Jedn z najbardziej rozpowszechnionych technik spawalniczych majcych zastosowanie przy spawaniu stali konstrukcyjnych, wglowych i stopowych jest technika spawania elektrod topliw w osłonie gazów osłonowych GMAW / ang. Gas Metal Arc Welding/ Metal Active Gas/. MIG / MAG / ang. Metal Inert Gas / Metal Active Gas/. Na poniszym rysunku przedstawiono zasad spawania t metod Elektroda topliwa wykonana jest w postaci drutu nawinitego na szpul, który jest podawany do spoiny poprzez rolki podajnika, przewód elastyczny i kocówk kontaktow. Wolny wylot elektrody /odcinek elektrody pomidzy kocówk kontaktow a łukiem spawalniczym/ jest odpowiednio krótki i pozwala na uycie duych gstoci prdu ponad 100 A/mm 2. biegun dodatni,/ plus / ródła energii jest przyłczony do elektrody topliwej, za biegun ujemny / masa / do elementu spawanego. Łuk spawalniczy powstaje pomidzy elektrod 23

24 topliw /drutem/ a materiałem spawanym, dziki czemu uyty drut jest jednoczenie elektrod w obwodzie spawania i materiałem wypełniajcym spoin spoin. Gaz osłonowy /obojtny lub aktywny/ wypływa z dyszy gazowej chronic ciekły metal topicej si elektrody i jeziorko ciekłego metalu przed dostpem powietrza atmosferycznego / głównie tlenu i azotu /. 15 technologia spawania podstawy 15.1 Rodzaje spoin i typy złczy 15.2 Zalecenia praktyczne Technika MIG /MAG umoliwia spawanie we wszystkich pozycjach. Spoiny czołowe w pozycji podolnej naley wykonywa technik pchaj dla elementów cienkich technik cignij dla elementów grubszych. Spoiny czołowe w pozycji pionowej dla elementów cienkich naley wykonywa od góry do dołu. Spoiny pachwinowe w pozycji nabocznej naley wykonywa technik pchaj ale z uwzgldnieniem dodatkowego pochylenia uchwytu spawalniczego w płaszczynie prostopadłej do kierunku spawania. W przypadku wypełnienia szerokich rowków w pozycji podolnej lub pionowej, kocem uchwytu naley wykonywa poprzeczne ruchy wahadłowe. Podczas spawania uchwyt spawalniczy powinien by prowadzony pod odpowiednim kontem w stosunku do spawanych elementów zbyt duy kt pochylenia moe powodowa zasysanie powietrza do jeziorka ciekłego metalu / kt odchylenia uchwytu od pionu powinien by 10 /. Spawanie łukiem długim zmniejsza głboko wtopienia spoina jest szeroka i płaska, a spawaniu towarzyszy zwikszony rozprysk. 24

25 Spawanie lukiem krótkim / przy tej samej gstoci prdu / zwiksza głboko wtopienia spoina jest wsza, a rozprysk materiału staje si mniejszy. Nadmierne wydłuanie lub skracanie łuku moe spowodowa niestabilne jarzenie si łuku i zł jako spoiny L1, L2 długo łuku Na głboko wtopienia znaczcy wpływ ma take kierunek spawania - prowadzenie uchwytu spawalniczego Na rysunku obok przedstawionego porównania spawanie metod pchaj. H1, H2 głboko wtopienia Powikszenie wolnego wylotu elektrody / przy nie zmienionej prdkoci podawania drutu / powoduje zmniejszenie gstoci prdu na kocu elektrody, a tym samym zmniejszenie głbokoci wtopienia. W tym przypadku energia ródła spawalniczego tracona jest na nagrzewanie oporowe wysunitego odcinka drutu. Lw wolny wylot elektrody / mm / 15.3 Gazy osłonowe Gazy osłonowe stosowa zgodnie z zaleceniami ich producentów. Najczciej stosowane gazy osłonowe w półautomatach Mag Power to: obojtne Ar, He, Ar + He stosowane w metodzie MIG spawanie stali stopowych oraz metali nieelaznych i ich stopów aktywne Co 2 stosowane w metodzie MAG spawanie niskowglowych stali konstrukcyjnych mieszanki gazowe Ar + Co 2, Ar+ O 2, Ar + CO 2 + O 2 stosowane w metodzie MAG Uwaga: wydatek gazu osłonowego powinien by liczbowo razy wikszy ni rednica drutu elektrodowego np. dla drutu 0,8 mm powinien on wynosi 8 10 l/min. 25

26 15.4 Zmiany stanu skupienia metalu w łuku spawalniczym Ze wzgldu na rodzaj zastosowanego gazu osłonowego oraz parametry elektryczne procesu spawania / napicie i natenie / rozrónia si trzy sposoby zmiany stanu skupienia metalu w łuku spawalniczym: grubokropelkowy stosowany w metodzie MIG/MAG przy małych gstociach prdu i długim łuku nie zalecany w pozycjach przymusowych natryskowy stosowany w metodzie MAG z mieszankami gazu nie zalecany w pozycjach przymusowych zwarciowy stosowany w metodzie MAG z krótkim łukiem zalecany do spawania elementów o małej gruboci i w pozycjach przymusowych 16 Tabela spoin stosowanych dla metody MIG / MAG 26

27 16 Tabela spoin stosowanych dla metody MIG / MAG cd. 27

28 17 Wykaz czci zamiennych MAG Power

29 17 Wykaz czci zamiennych MAG Power 1500 cd. Uwaga: Dla półautomatu MAG Power 1500, do aktualnie stosowanego uchwytu spawalniczego /poz.5/, mona zamówi wyposaenie dodatkowe oraz czci zuywajce si; kocówka kontaktowa do drutu stalowego φ = 0,6 mm kocówka kontaktowa do drutu stalowego φ = 0,8 mm dysza gazowa NW 12 do drutu stalowego dysza specjalna do spawania punktowego kocówka kontaktowa do drutu proszkowego φ = 0,9 mm dysza do drutu proszkowego 145.D

30 17 Wykaz czci zamiennych MAG Power 1500 kod 1002 Poz Nazwa czci Typ / Nr. rysunku Ilo. 1 zatrzask D pokrtło kompletne φ łcznik klawiszowy W pokrtło uniwersalne ŁK uchwyt spawalniczy D przewód powrotny D lampka sygnalizujca LS3N1 z diod ółt 1 8 koło C zespół podajcy B rolka czynna C a rolka czynna D rurka elektrodowa tuleja C zawór elektromagnetyczny EL/RA 5536 NB 2,0 S 220V 50Hz 1 14 w cinieniowy 5x2 2 m 15 przewód sieciowy D dławnik C silnik SPM 5128P 1 18 migło Z-51C 1 19 zestaw prostowniczy D czujnik temperatury CZOT A-02 TT2 T R = 103 C 1 21 płytka kompletna US-45S C łcznik krzywkowy ŁK-15/ transformator C stycznik + styk pomocniczy Cl 9 220V, 50Hz + CB-NC 1 30

31 18 Wykaz czci zamiennych MAG Power 1600, i 1800 Dual 31

32 18 Wykaz czci zamiennych MAG Power 1600, i 1800 Dual cd. Uwaga: Dla wszystkich półautomatów MAG Power 1600, -1603, Dual do aktualnie stosowanego uchwytu spawalniczego /poz.5/, mona zamówi wyposaenie dodatkowe oraz czci zuywajce si; kocówka kontaktowa do drutu stalowego φ = 0,6 mm kocówka kontaktowa do drutu stalowego φ = 0,8 mm dysza gazowa NW 12 do drutu stalowego dysza specjalna do spawania punktowego

33 18.1 Wykaz czci zamiennych MAG Power 1600 kod 1004 Poz. Nazwa czci Typ / Nr. rysunku Ilo 1 transformator główny C zestaw prostowniczy MPS Induktor B łcznik ŁK 15/4.85s 1 5 lampka LS3P1 1 6 lampka LS3N1 z diod ółt 1 7 stycznik + styk pomocniczy Cl 9 22V, 50Hz +CB-NC 1 8 wentylator MEZAXIAL przewód sieciowy D koło C koło skrtne SCP zespół podajcy B układ sterowania US-45S C zawór gazowy V 50Hz 1 15 rolka czynna C uchwyt spawalniczy D tuleja C rurka elektrodowa przewód powrotny D Wykaz czci zamiennych MAG Power 1603 kod 1005 Poz. Nazwa czci Typ / Nr. rysunku Ilo 1 transformator główny C zestaw prostowniczy PTS Induktor B łcznik ŁK 15/4.85s 1 5 lampka LS3P1 1 6 lampka LS3N1 z diod ółt 1 7 stycznik + styk pomocniczy Cl 9 22V, 50Hz +CB-NC 1 8 wentylator MEZAXIAL przewód sieciowy D koło C koło skrtne SCP zespół podajcy B układ sterowania US-45S C zawór gazowy V 50Hz 1 15 rolka czynna C uchwyt spawalniczy D tuleja C rurka elektrodowa przewód powrotny D

34 18.3 Wykaz czci zamiennych MAG Power 1800 kod 1006 Poz. Nazwa czci Typ / Nr. rysunku Ilo 1 transformator główny C zestaw prostowniczy MPS Induktor B łcznik ŁK 15/4.85s 1 5 lampka LS3P1 1 6 lampka LS3N1 z diod ółt 1 7 stycznik + styk pomocniczy Cl 9 22V, 50Hz +CB-NC 1 8 wentylator MEZAXIAL przewód sieciowy D koło C koło skrtne SCP zespół podajcy B układ sterowania US-45S C zawór gazowy V 50Hz 1 15 rolka czynna C uchwyt spawalniczy D tuleja C rurka elektrodowa przewód powrotny D łcznik ŁK25/ adaptor D

35 W sprawie bezpieczestwa i higieny pracy przy pracach spawalniczych obwizuj zapisy Rozporzdzenia Ministra Gospodarki z dnia 27 kwietnia 2000r. /Dz. U z dnia 19 maja 2000r./, a w szczególnoci punkty: Rozdział 3 Wyposaenie i materiały eksploatacyjne Butle zapasowe, o których mowa w ust. 1, powinny by przechowywane w wyodrbnionych pomieszczeniach wykonanych z materiałów niepalnych bd w wydzielonych miejscach spawalni, wyranie oznakowanych i zabezpieczonych We do gazów powinny by stosowane zgodnie z ich przeznaczeniem, rodzajem gazu i cinieniem znamionowym. W przypadku mieszanek gazowych naley stosowa w odpowiedni do gazu dominujcego w mieszance Naprawy urzdze i osprztu spawalniczego powinny by wykonywane przez osoby o odpowiednich kwalifikacjach, natomiast uytkownicy urzdze spawalniczych i osprztu mog wykonywa tylko biece czynnoci konserwacyjne, okrelone w instrukcjach eksploatacyjnych wydanych przez producenta Urzdzenia i osprzt spawalniczy powinny by po naprawie sprawdzane pod wzgldem spełnienia przez nie wymaga bezpieczestwa okrelonych w przepisach lub w Polskich Normach. Wynik sprawdzenia powinien by udokumentowany. Rozdział 4 Kwalifikacje spawalnicze 27. Prace spawalnicze powinny by wykonywane przez osoby posiadajce "Zawiadczenie o ukoczeniu szkolenia" albo "wiadectwo egzaminu spawacza" lub "Ksik spawacza", wystawione w trybie okrelonym w odrbnych przepisach i Polskich Normach, z uwzgldnieniem przepisu Osoby wykonujce: 1) rczne cicie termiczne, 2) zgrzewanie 3) rczne lutowanie 4) zmechanizowane i automatyczne wykonywanie prac spawalniczych - powinny wykaza si co najmniej zawiadczeniem o ukoczeniu szkolenia w zakresie okrelonym w odrbnych przepisach i Polskich Normach. 35
