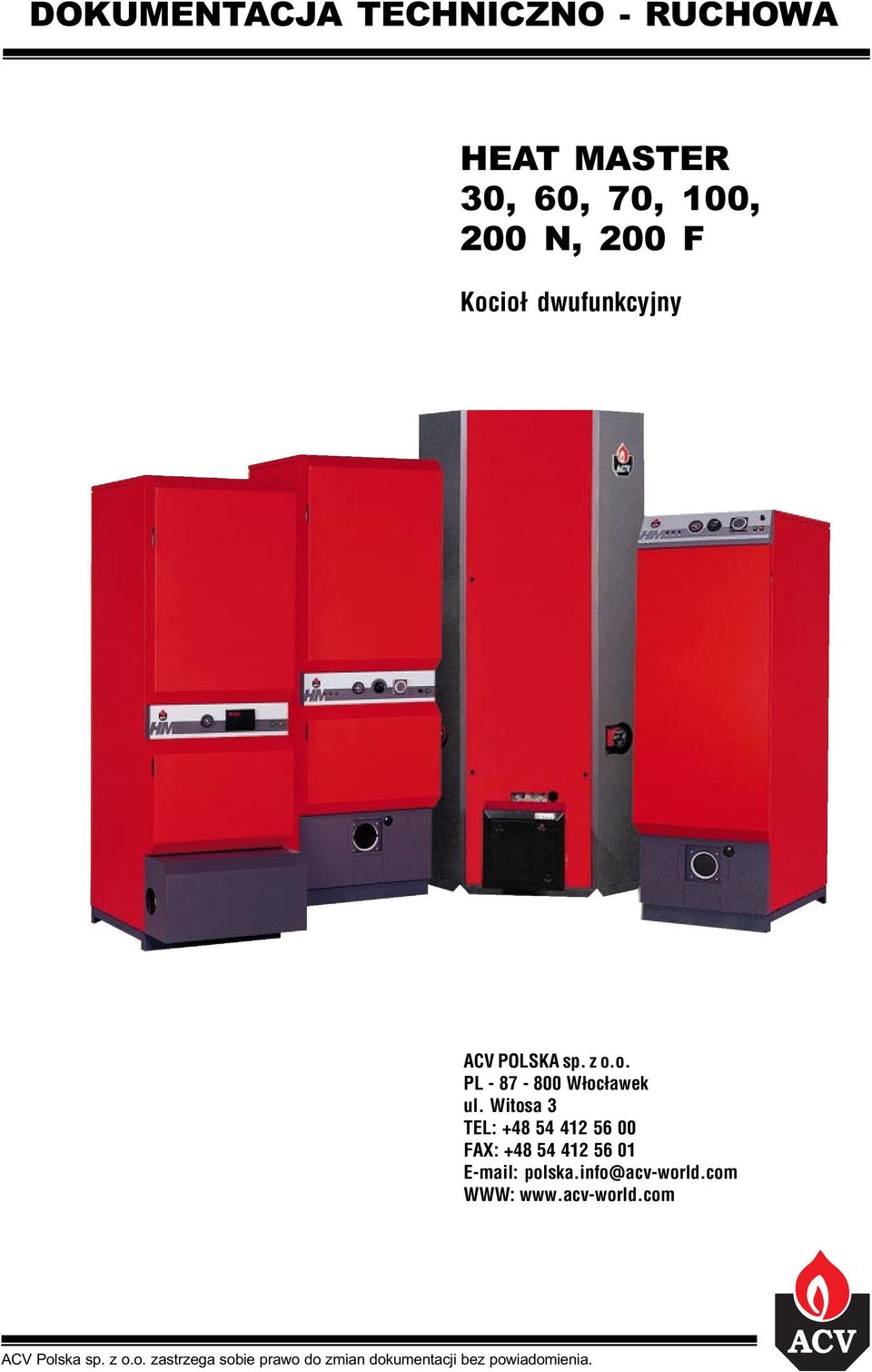

1 DOKUMENTACJA TECHNICZNO - RUCHOWA HEAT MASTER 30, 60, 70, 100, 200 N, 200 F Kocio³ dwufunkcyjny ACV POLSKA sp. z o.o. PL W³oc³awek ul. Witosa 3 TEL: FAX: polska.info@acv-world.com WWW: ACV Polska sp. z o.o. zastrzega sobie prawo do zmian dokumentacji bez powiadomienia.

2

3 SPIS TREŒCI 1. WSTÊP 1.1 Informacje ogólne 1.2 Przeznaczenie dokumentacji 1.3 U ywane symbole 1.4 Ostrze enia 2. OPIS URZ DZENIA 2.1 Opis ogólny 2.2 Zasada funkcjonowania 2.3 Opis konstrukcji 2.4 Opakowanie i transport 3. CHARAKTERYSTYKA TECHNICZNA 3.1 Wymiary i króæce 3.2 Charakterystyka ogólna 3.3 Wydajnoœæ ciep³ej wody 4. INSTALOWANIE KOT A 4.1 Kot³ownia 4.2 Pod³¹czenia hydrauliczne 4.3 Pod³¹czenia elektryczne 5. URUCHOMIENIE 5.1 Informacje ogólne 5.2 Nape³nianie wod¹ 5.3 Pierwsze uruchomienie 6. OBS UGA 6.1 Opró nianie kot³a z wody 6.2 Panel sterowniczy 6.3 Ciœnienie i temp. wody grzewczej 6.4 Zawory bezpieczeñstwa dla c.o. oraz c.w. 7. PALNIK OLEJOWY 7.1 Mocowanie palnika 7.2 Dane techniczne 8. PALNIK GAZOWY 8.1 Palnik in ektorowy dla HM Palnik BG dla HM KONSERWACJA 9.1 Czêstotliwoœæ konserwacji 9.2 Konserwacja kot³a 9.3 Konserwacja palnika gazowego 9.4 Konserwacja palnika olejowego i instalacji paliwowej 9.5 Sprawdzanie bezpieczeñstwa urz¹dzeñ 10. WYKAZ CZÊŒCI ZAMIENNYCH 10.1 Kocio³ 10.2 Palnik olejowy 10.3 Palnik gazowy 11. KARTA URZ DZENIA 12. KARTA GWARANCYJNA 13. KUPONY GWARANCYJNE

4 1. WSTÊP 1.1 INFORMACJE OGÓLNE Instrukcja stanowi integraln¹ czêœæ kot³a. Podano w niej zasady instalacji, eksploatacji i konserwacji. Kot³y po zainstalowaniu podlegaj¹ odbiorowi przez w³aœciwy terenowo Oddzia³ Urzêdu Dozoru Technicznego. UWAGA: Instalowanie urz¹dzenia powinno byæ wykonane przez wykwalifikowany personel, zgodnie z obowi¹zuj¹cymi przepisami. ACV International S.A zastrzega sobie prawo zmian charakterystyk technicznych wyposa enia i materia³ów bez powiadomienia. 1.2 PRZEZNACZENIE DOKUMENTACJI Niniejsza dokumentacja jest przeznaczona do nastêpuj¹cych celów: - konsultacji, - instalowania, - konserwacji, - u ytkowania. 1.3 U YWANE SYMBOLE Nastêpuj¹ce symbole zosta³y u yte w niniejszej instrukcji: F! Najwa niejsze wymagania dla prawid³owego funkcjonowania urz¹dzenia Najwa niejsze wymagania dla bezpieczeñstwa i ochrony œrodowiska Niebezpieczeñstwo elektryczne Niebezpieczeñstwo poparzenia 1.4 OSTRZE ENIA ACV nie ponosi odpowiedzialnoœci za nieprawid³owoœci wynik³e z b³êdnego instalowania urz¹dzenia niezgodnego z niniejsz¹ instrukcj¹. 4

5 2. OPIS URZ DZENIA 2.1 OPIS OGÓLNY Podgrzewacz wody do celów sanitarnych ale tak e kocio³ dwufunkcyjny - dla pompowych, zamkniêtych instalacji centralnego ogrzewania oraz podgrzewania wody do celów sanitarnych. Do dypozycji wersje opalane olejem opa³owym, gazem ziemnym lub p³ynnym (propanem). Wymaga pod³¹czenia do uk³adu odprowadzania spalin (komina). Produkcja ciep³ej wody odbywa siê w zasobniku wewnêtrznym urz¹dzenia. Panel sterowniczy z wy³¹cznikiem g³ównym, prze³¹cznikiem lato/zima, manometrem z termometrem manometrycznym, termoregulatorem nastawnym i programatorem. Szeroka gama urz¹dzeñ od nominalnych mocy cieplnych 34,2 kw (gazowe) i 63 kw do 180,3 kw (gazowe i olejowe) Modele HM 30 wyposa ono w palniki in ektorowe: HM 30 G (34,2 kw) zasilany gazem ziemnym oraz HM 30 GP (34,4 kw) zasilany gazem p³ynnym, propanem. Modele HM 60 (62,5 kw), HM 70 (63 kw), HM 100 N (90,1 kw) oraz HM 200 N (141,7 kw), przeznaczono do pracy z palnikami gazowymi lub olejowymi dostarczanymi przez ACV lub innych producentów. Model HM 200 F (180,3 kw) wyposa ono w palnik olejowy firmy Riello RG4S REGULACJA I BEZPIECZEÑSTWO Tempertura wody grzewczej i ogrzewanej w zasobniku jest kontrolowana przez czujkê termostatu nastawnego umieszczon¹ w wodzie grzewczej. Praca palnika jest przerywana przez termostat graniczny 95 o C lub w ostatecznoœci przez termostat bezpieczeñstwa (ogranicznik temperatury) z rêcznym odblokowaniem albo te przez presostat niskiego ciœnienia wody grzewczej w kotle. Ka de urz¹dzenie jest wyposa one w zawór bezpieczeñstwa 3 bar dla ochrony korpusu (zbiornika zewnêtrznego) oraz w naczynie (a) przeponowe na obiegu grzewczym wystarczaj¹ce dla pracy urz¹dzenia tylko jako podgrzewacz ciep³ej wody. Fig. 1. Zasobnik ze stali nierdzewnej 2.2 ZASADA FUNKCJONOWANIA KONCEPCJA ZBIORNIK W ZBIORNIKU G³ównym przeznaczeniem tych urz¹dzeñ jest produkcja ciep³ej wody, ale mog¹ one równie zastêpowaæ tradycyjne rozwi¹zania sk³adaj¹ce siê z kot³a centralnego ogrzewania i podgrzewania wody do celów sanitarnych. W urz¹dzeniach tych, zasobnik ciep³ej wody jest wbudowany w korpus zewnêtrzny kot³a. Ogrzewanie i podgrzewanie wody uruchamiane jest przez termoregulator nastawny za³¹czaj¹cy palnik POŒREDNIE PODGRZEWANIE WODY DO CELÓW SANITARNYCH Zasobnik ciep³ej wody jest zanurzony w wodzie obiegu grzewczego. Ciep³o wody grzewczej jest przekazywane przez pofa³dowane œcianki do zbiornika wewnêtrznego. Pofa³dowane œcianki intensyfikuj¹ przekazywanie ciep³a i eliminuj¹ trwa³e narastanie osadów kamienia kot³owego. 1. Zbiornik wewnêtrzny 10. Powrót wody grzewczej 2. Wlot zimnej zimnej 11. Komora spalania (palenisko) 3. Redukcja czopuchowa 12. Wewnêtrzna pompa mieszaj¹ca 4. Pochwa z czujk¹ termostatu 13. Drzwi komory spalania regulacyjnego 14. Naczycie przeponowe 5. Wylot wody grzewczej 15. Zawór nape³niania obiegu 6. P³omieniówki grzewczego kot³a z wê em 7. Turbulizatory spalin giêtkim i zaworem 8. Izolacja korpusu 16. Automatyczny odpowietrznik 9. Woda grzewcza 17. Przewód spalin (czopuch) (zbiornik zewnêtrzny) 18. Obudowa Fig. 2. Zasada funkcjonowania 5

6 2. OPIS URZ DZENIA 2.3 OPIS KONSTRUKCJI ZBIORNIK ZEWNÊTRZNY (korpus) Zbiornik zewnêtrzny zawiera wodê grzewcz¹. Wykonany jest ze stali ST 37/2 (W 22) ZBIORNIK WEWNÊTRZNY (zasobnik ciep³ej wody) Pierœcieniowy zbiornik wewnêtrzny z pofa³dowanymi œciankami zwiêkszaj¹cymi powierzchniê grzewcz¹ jest wykonany ze stali chromoniklowej 18/10 (odpowiednik 1H18N9T) spawany metod¹ TIG w os³onie argonowej PRZESTRZEÑ SPALIN Na przestrzeñ spalin sk³adaj¹ siê : KANA Y SPALIN (p³omieniówki) Pionowe rury stalowe o œrednicy wewnêtrznej 64 mm. Ka da z nich jest wyposa ona w turbulizatory spalin ze specjalnej stali dla redukcji temperatury spalin na wylocie z kot³a KOMORA SPALANIA Komora spalania jest ca³kowicie zanurzona w p³aszczu wodnym. Zwiêksza to efektywnoœæ odbioru ciep³a od spalin TABLICZKA ZNAMIONOWA Tabliczka znamionowa podaje: 1. Nazwê producenta lub jego symbole identyfikacyjne 2. Nazwê handlow¹ urz¹dzenia 3. Rodzaj zasilania pr¹dem 4. Numer i rok produkcji 5. Dopuszczalne wartoœci ciœnienia i temperatury pracy 6. Inne niezbêdne informacje F WA NE Przed monta em, regulacj¹ i uruchomieniem nale y zapoznaæ siê z instrukcjami zawartymi w niniejszej DTR. 2.4 OPAKOWANIE I TRANSPORT Urz¹dzenie jest dostarczane w komplecie z palnikiem na euro-palecie, owiniête foli¹ termokurczliw¹. Wymiary i ciê ar podano w punkcie 3.1, 3.2. Kocio³ powinien byæ transportowany i przechowywany wy³¹cznie w pozycji pionowej. Chroniæ przed wp³ywem warunków atmosferycznych IZOLACJA Korpus kot³a jest izolowany sztywn¹ bezfreonow¹ piank¹ poliuretanow¹ OBUDOWA Obudowa kot³a wykonana jest z lakierowanych blach stalowych odt³uszczanych przed lakierowaniem. Obudowa dostarczana jest oddzielnie PALNIKI Modele HM 30 G, GP wyposa ono wy³¹cznie w palniki gazowe atmosferyczne (in ektorowe). Modele HM 60, 70, 100 mog¹ byæ dostarczone z palnikami gazowymi ACV ze wstêpnym zmieszaniem gazu z powietrzem typu odpowiednio BG 2000-S/60, BG S/70, BG 2000-S/100 lub palnikiem olejowym typu BM. Model HM 200 N mo e byæ dostarczony z palnikiem olejowym typu BM lub gazowym z pulsuj¹cym p³omieniem. Model HM 200 F wyposa ono w palnik olejowy firmy Riello RG4S. 6

7 3. CHARAKTERYSTYKA TECHNICZNA 3.1 WYMIARY I KRÓÆCE Fig. 3 Wymiary HM 30, 60 Fig. 4 Wymiary HM 70, 100 Redukcja czopuchowa Fig. 5. Wymiary HM 200 N, 200 F Wymiary Heat Master HM 30 HM 60 HM 70 HM 100 HM 200 N HM 200 F A B C D E F G H J Króæce wody - grzewczej wlot /wylot - wlot zimnej i wylot ciep³ej - spust (grzew.) 1 ¼ ¾ ½ 1 ½ ¾ ½ 1 ½ 1 ½ 1 ½ 1 ½ 2 2 ¾ 2 2 ¾ 7

8 3. CHARAKTERYSTYKA TECHNICZNA 3.2 CHARAKTERYSTYKA OGÓLNA Charakterystyka ogólna HM 30 G HM 30 GP HM 60 HM 70 HM 100 HM 200 N HM 200 F Kod Moc cieplna w paliwie kw 39, , Nominalna moc cieplna kot³a kw 34,2 34,4 62, ,8 141,7 180,3 Sprawnoœæ spalania % do 90 do 90 do 92 do 92 do 92 do 92 do 92 Zawartoœæ CO 2 w spalinach suchych (GZ50, przeciêtnie) % do 8,5 do 9,5 do 9,0 do 9,0 do 9,0 do 9,0 do 9,0 Iloœæ spalin (olej) min g/sek Temperatura spalin netto (gaz) 0 C ~180 ~180 ~185 ~175 ~210 ~145 ~150 Strata ciœnienia obiegu spalin mbar 0,6 0,6 1,4 ~0,6 ~1,5 Straty postojowe (60 0 C) jako % wartoœci nominalnej % 0,57 0,60 0,65 0,43 0,34 Pojemnoœæ ca³kowita litry Pojemnoœæ obiegu grzewczego litry Pojemnoœæ zasobnika c.w. litry Powierzchnia grzewcza zasobnika c.w. m 2 2,46 2,46 2,46 3,14 3,95 5,3 5,3 Masa (pusty) kg Palnik: - gazowy - olejowy in ektorowy BG 2000S/60 BM 102 BG 2000S/70 BM 102 BG 2000S/100 BM 102 BS 3 / BS 3D BM RG4S Zu ycie: gazu E (GZ-50**) ciœnienie zasilania wydatek (0 0 C,1,013 bar) gaz P (p³ynny-propan) ciœnienie zasilania wydatek (0 0 C,1,013 bar) olej opa³owy (kl.el) mbar m 3 /h mbar m 3 /h kg/h 20 4, /50 1, ,4 37/50 2,86 ~6 20 7,4 37/50 2,86 ~6 20 ~ 11,3 37/50 4,5 ~8, ,4 37/50 ~7,1 ~13, ~17 Ciœnienie pracy: - obieg grzewczy maks. 3 bar - zasobnik c.w. maks. 10 bar* * ) zalecana nastawa zaworu bezpieczeñstwa na wlocie wody zimnej to 6 bar ** ) inne gazy ziemne patrz pkt. 8.1, 8.2 Ciœnienie próbne: - obieg grzewczy 4,5 bar - zasobnik c.w. 13 bar Temperatura wody: - temperatura pracy: maks C 3.3 WYDAJNOŒÆ CIEP EJ WODY Wydatki ciep³ej wody HM 30 G HM 30 P HM 60 HM 70 HM 100 HM 200 N HM 200 F Wydatek szczytowy przy 40 0 C litr/ Wydatek szczytowy przy 45 0 C litr/ Wydatek szczytowy przy 60 0 C litr/ Wydatek szczytowy przy 70 0 C litr/ Wydatek szczytowy przy 80 0 C litr/ Wydatek szczytowy przy 40 0 C litr/ Wydatek szczytowy przy 45 0 C litr/ Wydatek szczytowy przy 60 0 C litr/ Wydatek szczytowy przy 70 0 C litr/ Wydatek szczytowy przy 80 0 C litr/ Wydatek trwa³y przy 40 0 C litr/h Wydatek trwa³y przy 45 0 C litr/h Wydatek trwa³y przy 60 0 C litr/h Wydatek trwa³y przy 70 0 C litr/h Wydatek trwa³y przy 80 0 C litr/h Czas podgrzania wody (od stanu zimnego) do 60 0 C min Uwaga: podgrzewana woda zimna nie powinna zawieraæ chlorków w iloœci wiêkszej ni 150 mg/litr jako Cl - oraz 2000 g/litr w wykonaniu Duplex. 8

9 4. INSTALOWANIE KOT A 4.1 KOT OWNIA F Kocio³ powinien byæ zainstalowany przez wykwalifikowany personel zgodnie z obowi¹zuj¹cymi normami i przepisami krajowymi DOSTÊP DO URZ DZENIA Kot³ownia powinna byæ nie ni sza ni 2,2 m i zapewniaæ nastêpuj¹ce najmniejsze odleg³oœci od kot³a: - œciany boczne 350 mm - œciana przednia 800 mm - œciana tylna 350 mm - œciana górna 700 mm WENTYLACJA I POD CZENIE DO KOMINA Wentylacja pomieszczenia i pod³¹czenie do komina w systemie odprowadzania spalin B23 (B11BS - HM 30 G, GP) wed³ug poni szej tabeli: Wyszczególnienie HM 30 G HM 30 GP HM 60 HM 70 HM 100 HM 200 N HM 200 F Wolny przekrój wylotu powietrza (A) dm ,0 Wolny przekrój wlotu powietrza (B) dm ,3 6,4 8,5 Minimalne zapotrzebowanie m 3 /h powietrza do spalania Wymagana minimalna œrednica (D, F) kana³u spalinowego komina przy jego wysokoœci (E): C, E = 5 m C, E = 10 m C, E = 15 m mm mm mm Po³¹czenie kot³a z kominem powinno byæ ³atwodemontowalne i wykonane ze sztywnych, niepalnych przewodów Fig. 6 Schemat pod³¹czenia do komina HM 30 G, GP A. Wylot powietrza B. Wlot powietrza C. Wysokoœæ komina D. Œrednica wewnêtrzna kana³u spalinowego Fig. 7. Schemat pod³¹czenia do komina HM F A. Wylot powietrza B. Wlot powietrza C. Stabilizator ci¹gu D. Otwór rewizyjny E. Wysokoœæ komina F. Œrednica wewnêtrzna kana³u spalinowego 9

10 4. INSTALOWANIE KOT A COKÓ Kocio³ powinien byæ umieszczony na niepalnym cokole (fundamencie) o wysokoœci ok. 10 cm. 4.2 POD CZENIA HYDRAULICZNE Pod³¹czenia powinny zapewniaæ mo liwoœæ prawid³owego nape³niania wod¹ kot³a (instalacji) oraz opró niania. Spust wody z kot³a oraz zaworów bezpieczeñstwa powinien byæ sprowadzony nad kratkê œciekow¹ POD CZENIA DO ZIMNEJ I CIEP EJ WODY Wykonanie dodatkowych pod³¹czeñ wg Fig. 8 (zawór 9) pozwoli na opró nienie zasobnika c.w. kot³a Reduktor ciœnienia Wtedy gdy ciœnienie wody zimnej mo e byæ wy sze od 4 bar, zaleca siê zastosowanie reduktora ciœnienia wody zimnej o nastawie bar Zawór bezpieczeñstwa Dla zabezpieczenia zasobnika / podgrzewacza wody nale y zainstalowaæ na wlocie do zasobnika zawór bezpieczeñstwa o zalecanej nastawie 6 bar Naczynie przeponowe Dla zmniejszenia ryzyka uderzeñ hydraulicznych zaleca siê zainstalowanie naczynia przeponowego na wlocie zimnej wody Termostatyczny zawór mieszaj¹cy Dla ograniczenia temperatury ciep³ej wody podawanej do instalacji nale y zawsze zainstalowaæ termostatyczny zawór mieszaj¹cy (zalecana nastawa: 55 0 C) Fig. 8 Schemat ogólny pod³¹czenia zimnej i ciep³ej wody (z termostatycznym zaworem mieszajacym) 9 5 Fig. 9 Równoleg³e pod³¹czenie urz¹dzeñ dla produkcji c.w. z cyrkulacj¹ Zawór odcinaj¹cy 2. Zawór zwrotny 3. Reduktor ciœnienia 4. Zespó³ zaworu bezpieczeñstwa 5. Naczynie przeponowe 6. Pompa cyrkulacyjna c.w. 7. Termostatyczny zawór mieszaj¹cy 8. Zawory baterii (czerpalne) 9. Zawór spustowy 10. Zawór napowietrzania 11. Zawory nape³niania przestrzeni wody grzewczej 9 Fig. 10 Szeregowe pod³¹czenie urz¹dzeñ dla produkcji c.w. z cyrkulacj¹ 10

11 4. INSTALOWANIE KOT A Fig. 11 Pod³¹czenie podgrzewacza Heat Master z dodatkowym wymiennikiem c.w. (zwiêkszenie poboru szczytowego) POD CZENIE DO CENTRALNEGO OGRZEWANIA Je eli urz¹dzenie ma pracowaæ jako kocio³ dwufunkcyjny powinno byæ zainstalowane w pompowej instalacji centralnego ogrzewania wy³¹cznie w systemie zamkniêtym. Pod³¹czenia powinny zapewniaæ mo liwoœæ prawid³owego nape³niania wod¹ kot³a (instalacji) oraz opró niania. Spusty wody z kot³a oraz zaworów bezpieczeñstwa powinny byæ sprowadzone nad kratkê œciekow¹. Nale y wtedy zainstalowaæ równie dodatkowe naczynie przeponowe o pojemnoœci wystarczajacej dla instalacji c.o.. UWAGA: 1. PN-B-02414:1999 wymaga zastosowania dodatkowego automatycznego urz¹dzenia, odcinaj¹cego dop³yw pr¹du do kot³a w przypadku spadku poziomu wody poni ej króæca wylotowego wody z kot³a o mocy powy ej 100 kw. W takim przypadku, zaleca siê instalowanie takiego urz¹dzenia (SYR 933 lub równowa nego) przy króæcu wylotowym przed jak¹kolwiek armatur¹ zaporow¹ i zwrotn¹. Urz¹dzenie to nie wchodzi w zakres dostawy kot³a i winno byæ ujête w projekcie kot³owni. 2. Do wylotu z zaworu bezpieczeñstwa p³aszcza grzewczego kot³a pod³¹czono fabrycznie wê yk dla odprowadzenia wody podczas testów. Po zainstalowaniu kot³a nale y zdj¹æ wê yk a do wylotu tego zworu bezpieczeñstwa pod³¹czyæ przewód metalowy i poprowadziæ w pobli e kratki œciekowej. Fig. 12 Schemat pod³¹czeñ do c.o. z trójdrogowym zaworem mieszaj¹cym 1. Trójdrogowy zawór mieszaj¹cy 2. Pompa obiegowa c.o. 3. Zawór zwrotny 4. Zawór odcinaj¹cy 5. Zawór bezpieczeñstwa z manometrem (3 bar) 6. Przeponowe naczynie wzbiorcze 7. Zawór spustowy z przestrzeni grzewczej (lub nape³niania) 8. Zawór nape³niania przestrzeni grzewczej 9. Regulator 11

12 4.2.2 INSTALACJA ZASILANIA OLEJEM OPA OWYM 4. INSTALOWANIE KOT A max 4m H L1 Fig. 13 Instalacja olejowa jednoprzewodowa (bez zwrotu oleju) L (m) H (m) Ø int. 8 mm Ø int. 10 mm 0, , L = H + L 1 L1 H max 4m H Fig. 14 Instalacja olejowa dwuprzewodowa (ze zwrotem oleju) L1 L (m) H (m) Ø int. 8 mm Ø int. 10 mm , , , L = H + L 1 12

13 4.3 POD CZENIA ELEKTRYCZNE 4. INSTALOWANIE KOT A Zgodnoœæ Po³¹czenia powinny byæ zgodne z przepisami i normami technicznymi obowi¹zuj¹cymi w kraju. Kocio³ powinien byæ zasilany pr¹dem 230 V 50 Hz z osobnego obwodu z osobnym zabezpieczeniem 6 A (o ile urz¹dzenie nie posiada takiego zabezpieczenia instalowanego fabrycznie) i w sposób zapewniaj¹cy proste i szybkie od³¹czenie od energii elektrycznej Zabezpieczenie Zasobnik (zbiornik wewnêtrzny) ciep³ej wody powinien posiadaæ oddzielne uziemienie. Przed rozpoczêciem prac konserwacyjnych kocio³ nale y trwale od³¹czyæ od zasilania energi¹ elektryczn¹ Panel sterowniczy Fig. 15 Panel sterowniczy HM Fig. 16 Panel sterowniczy HM Fig. 17 Panel sterowniczy HM 60, 200 N, 200 F 1. Lampka sygnalizacyjna awarii palnika 2. Lampka sygnalizacyjna zadzia³ania presostat niskiego ciœnienia wody 3. Lampka sygnalizacyjna zadzia³ania ogranicznika termperatury 4. Termomanometr 5. Termoregulator nastawny 6. Programator czasowy (optymizer) 7. Wy³¹cznik g³ówny panela sterowniczego 8. Prze³¹cznik lato/zima 9. Ogranicznik temperatury 10. Bezpiecznik 6A 11. Gniazdo 230 V 13

14 4.3.4 Okablowanie panela sterowniczego 4. INSTALOWANIE KOT A Fig. 18 Schemat okablowania panela HM Termostat bezpieczeñstwa z rêcznym zazbrojeniem 2. Termostat graniczny 95 0 C 3. Termoregulator nastawny 4. Wy³¹cznik g³ówny panela sterowniczego 5. Czujnik (termostat) przerywacza ci¹gu 7. Programator czasowy (optymizer) 8. Presostat niskiego ciœnienia wody 9. Lampka sygnalizacyjna presostatu niskiego ciœnienia wody 10. Wewnêtrzna pompa mieszaj¹ca 13. Gniazdo (serwisu) 230 V, 50 Hz 14. Zaciski wtyczki zasilania palnika 15. Zaciski gniazda zasilania kot³a 18. Bezpiecznik 6,3 A 14

15 4. INSTALOWANIE KOT A Fig. 19 Schemat okablowania panela HM 60, 70, Wtyczka 230 V 2. Wy³¹cznik g³ówny 3. Lampka resetu termostatu bezpieczeñstwa 4. Termostat bezpieczeñstwa z rêcznym zazbrojeniem 5. Lampka niskiego ciœnienia wody 6. Presostat niskiego ciœnienia wody 7. Optymizer 8. Prze³¹cznik lato / zima 9. Termostat priorytetu c.w. 10. Lampka awaryjnego wy³¹czenia palnika 11. Regulator pokojowy (opcja) 12. Pompa obiegowa c.o. 13. Wewnêtrzna pompa mieszaj¹ca 14. Wtyczka palnika 16. Termostat graniczny 95 0 C 17. Termoregulator nastawny 15

16 4. INSTALOWANIE KOT A V 50 Hz Fig. 20 Schemat okablowania panela HM 200 N, 200 F 1. Wtyczka 230 V 2. Wy³¹cznik g³ówny 3. Lampka resetu termostatu bezpieczeñstwa 4. Termostat bezpieczeñstwa z rêcznym zazbrojeniem 5. Lampka niskiego ciœnienia wody 6. Prze³¹cznik niskiego ciœnienia wody 7. Optymizer 8. Prze³¹cznik lato / zima 9. Termostat prioorytetu c.w. 10. Lampka awaryjnego wy³¹czenia palnika 11. Regulator pokojowy (opcja) 12. Pompa obiegowa c.o. 13. Wewnêtrzna pompa mieszaj¹ca 14. Wtyczka palnika 16. Termostat graniczny 95 0 C 17. Termoregulator nastawny UWAGA: W celu zabezpieczenia kot³a HM 200 N i HM 200 F przed prac¹ przy zbyt niskim poziomie wody (patrz: Uwaga pkt ) zaleca siê pod³¹czenie dodatkowego urz¹dzenia zabezpieczaj¹cego. Nale y je wtedy pod³¹czyæ szeregowo na zacisk nr 1 termostatu nr 4 oraz zacisk C presostatu nr 6. 16

17 5. URUCHOMIENIE 5.1 INFORMACJE OGÓLNE - Podanie napiêcia elektrycznego do obwodów kot³a odbywa siê przez ustawienie wy³¹cznika g³ównego w pozycjê ON, - Zaleca siê okresowe wykonywanie odpowietrzenia instalacji c.o. (z kot³em), - Sprawdzaæ ciœnienie wody grzewczej w kotle: nie powinno byæ nigdy ni sze od 1 bar. 5.2 NAPE NIANIE WOD - Nape³niæ wod¹ zasobnik (zbiornik wewnêtrzny) ciep³ej wody wod¹ zimn¹ i odpowietrzyæ instalacjê ciep³ej wody, przez najbli ej po³o ony zawór czerpalny c.w. - Przed nape³nieniem przestrzeni grzewczej zaleca siê sprawdzenie ciœnienia w poduszce powietrznej naczyñ przeponowych, znajduj¹cych siê pod obudow¹ urz¹dzenia. - Nape³niæ przestrzeñ grzewcz¹ (zbiornik zewnêtrzny) kot³a do ciœnienia nie wiêkszego ni 2 bary. Po odpowietrzeniu instalacji c.o. ciœnienie statyczne przy kotle powinno wynosiæ (zale nie od wysokoœci instalacji) od 1 bar (10 m) do 1,5 bar (15 m). Wtedy gdy urz¹dzenie pod³¹czono tylko do produkcji c.w., obieg grzewczy mo e byæ nape³niony przez ostro ne otworzenie zaworów (11) - Fig. 8. Je eli pojemnoœæ obiegu grzewczego jest du a (urz¹dzenie pod³¹czono równie do instalacji c.o., mo e on byæ nape³niony z wykorzystaniem zaworów 7 - Fig. 12. Zaleca siê wolne nape³nianie tych obiegów.! UWAGA Nape³nienie przestrzeni grzewczej kot³a musi byæ wykonane zawsze po wczeœniejszym nape³nieniu zbiornika wewnêtrznego kot³a. - Procedurê uruchamiania kot³a mo na rozpocz¹æ dopiero po sprawdzeniu prawid³owoœci wentylacji kot³owni, instalacji elektrycznej oraz instalacji odprowdzania spalin. 5.3 PIERWSZE URUCHOMIENIE Pierwsze uruchomienie zaleca siê wykonaæ bez pod³¹czenia automatyki zewnêtrznej kot³a. Ewentualna automatyka zewnêtrzna kot³a powinna byæ pod³¹czona dopiero po uruchomieniu i sprawdzeniu funkcjonowania palnika. - Wentylacja nawiewna i wywiewna kot³owni wykonana prawid³owo i sprawdzona ³¹cznie z odprowadzeniem spalin do komina. Sprawdzona prawid³owoœæ wykonania i szczelnoœæ instalacji wodnej. - Zasilanie kot³a energi¹ elektryczn¹ wykonane prawid³owo i sprawdzone. - Kocio³ z zasobnikiem wraz z instalacj¹ c.o. i ciep³ej wody nape³nione wod¹ (patrz pkt.5.2.) a zawory instalacji pootwierane z wyj¹tkiem zaworów nape³niania wod¹ instalacji c.o. i opró niania kot³a, - Otworzyæ zawory na dop³ywie paliwa do palnika, - Ustawiæ na panelu sterowniczym wymagan¹ pozycjê prze³¹cznika lato/zima, oraz termoregulatora nastawnego w pozycjê wymagaj¹c¹ funkcjonowania kot³a, - Za³¹czyæ wy³¹cznik g³ówny. - Sprawdziæ dzia³anie wewnêtrznej pompy mieszaj¹cej (pomp HM 200) i odpowietrzyæ przez odkrêcenie œruby na pompie. Start silnika palnika jest równoznaczny z rozpoczêciem wietrzenia kot³a, po którym nastêpuje otworzenie si¹ zaworu elektromagnetycznego i zap³on paliwa. Przy palnikach gazowych in ektorowych faza zap³onu nie jest poprzedzana wietrzeniem kot³a. Pojawienie siê p³omienia jest rejestrowane przez system detekcji p³omienia i palnik wchodzi w normalny stan pracy. Niepojawienie siê p³omienia powoduje zablokowanie pracy palnika i zaœwiecenie lampki sygnalizacyjnej na panelu sterowniczym kot³a lub sterowniku przypalnikowym. Odczekaæ kilka minut i nacisn¹æ przycisk zazbrojenia. Lampka gaœnie i palnik ponawia start od pocz¹tku. Kilkakrotne powtórzenie zazbrajania palnika mo e okazaæ siê konieczne w przypadku pierwszego uruchomienia palnika. Po takim uruchomieniu powinien byæ wykonany test spalin. Brak napiêcia na zasilaniu kot³a powoduje wy³¹czenie palnika, ponowne pojawienie siê napiêcia rozpoczyna ponowny start palnika. 17

18 6. OBS UGA Obs³uga urz¹dzenia sprowadza siê do: - okresowego sprawdzania i uzupe³niania wody w instalacji c.o.(przestrzeni grzewczej kot³a) wed³ug ciœnienia na manometrze-patrz pkt.5.2., - zmiany nastaw elementów regulacyjnych zale nie od potrzeb, - corocznej konserwacji (wed³ug pkt ) urz¹dzenia przez wykwalifikowany personel - okresowych oglêdzin szczelnoœci instalacji, zaworów bezpieczeñstwa: po odchyleniu dÿwigni lub pokrêt³a na ich wylotach powinna siê pojawiæ woda - patrz punkt obserwacji pracy palnika - powiadamiania serwisu o wszystkich zauwa- onych nieprawid³owoœciach! UWAGA a) Nie opró niaæ kot³a i jego zasobnika ciep³ej wody bez potrzeby. Opró nianie musi siê odbywaæ w odwrotnej kolejnoœci ni nape³nianie-patrz pkt.5.2. b) Pomieszczenie z kot³em powinno byæ utrzymane w czystoœci i chronione przed kurzem i zalaniem. Nie mo e byæ wykorzystywane do przechowywania materia³ów ³atwopalnych i niebezpiecznych. c) Otwór nawiewny powietrza do pomieszczenia z kot³em nie mo e byæ zamykany lub zas³aniany. 6.1 OPRÓ NIANIE KOT A Z WODY W pierwszej kolejnoœci zawsze opró nia siê przestrzeñ grzewcz¹ kot³a (Fig. 12). W tym celu nale y: od³¹czyæ kocio³ od zasilania energi¹ elektryczn¹, zamkn¹æ zawory odcinaj¹ce, do zaworu spustowego pod³¹czyæ w¹, je eli zachodzi taka potrzeba. otworzyæ zawór spustowy. UWAGA: NIEBEZPIECZEÑSTWO POPARZENIA Opró nianie zasobnika c.w. mo na dokonaæ tylko po uprzednim opró nieniu przestrzeni grzewczej kot³a (fig. 8), a nastêpnie: zamkn¹æ zawory 2 i 8, otworzyæ zawór 9 umieszczony mo liwie blisko pod³ogi kot³owni, a nastêpnie zawór 10 i poczekaæ do ustania wyp³ywu wody z zasobnika c.w. UWAGA: ZAWÓR 9 MUSI BYÆ ZAWSZE USYTUOWANY PONI EJ DNA ZBIORNIKA C.W. KOT A 6.2 PANEL STEROWNICZY (FIG. 15,16,17) Termoregulator nastawny lub potencjometr (zakres C) - Fig.15,16,17 - poz.5. W wiêkszoœci przypadków wystarcza jego ustawienie na 75 0 C bowiem regulacja temperatury wody do instalacji c.w. odbywa siê zasadniczo za pomoc¹ termostatycznego zaworu mieszaj¹cego. Nie powinien on byæ nastawiony zbyt nisko poniewa obni a to komfort c.w Wy³¹cznik g³ówny kot³a - Fig.15,16,17 - poz.7. S³u y do okresowego zatrzymywania pracy kot³a. Wy³¹czenia d³ugookresowe lub dla konserwacji/ napraw wymagaj¹ od³¹czenia zasilania kot³a pr¹dem elektrycznym Prze³¹cznik,,lato/zima - Fig.15,16,17 - poz.8. Ustawiony w pozycjê lato unieruchamia pompê obiegow¹ c.o. - powinien byæ tak ustawiony wtedy, gdy ogrzewanie pomieszczeñ nie jest wymagane. Takie ustawienie sprzyja równie szybkiemu odnowieniu zapasu wody w zasobniku kot³a Termomanometr - Fig.15,16,17 - poz.4. Pokazuje temperaturê i ciœnienie wody grzewczej w kotle. Wyp³ywaj¹ca woda z kot³a mo e byæ bardzo gor¹ca. Prosimy zachowaæ szczególn¹ ostro noœæ przy opró nianiu kot³a z wody. 18

19 6. OBS UGA Przycisk zazbrajania palnika - Fig. 21, 22, 23. S³u y do ponownego odblokowania uruchomienia (zap³onu) palnika wtedy gdy nast¹pi³ zanik p³omienia. Po naciœniêciu przycisku i odczekaniu kilkunastu sekund palnik powinien,,zapaliæ. Je eli zap³on nie nast¹pi prawdopodobnie nast¹pi³o zadzia³anie presostatu niskiego ciœnienia wody lub ogranicznika temperatury (poz 2 lub 9-patrz fig. 15,15 A,16,17). Je eli lampka sygnalizacyjna presostatu nie œwieci siê: Poczekaæ a temperatura na wskaÿniku (4) spadnie do ok C a nastêpnie naciœn¹æ przycisk widoczny po odkrêceniu kopu³ki ogranicznika temperatury (termostatu bezpieczeñstwa) na panelu sterowniczym. O powy szym fakcie powiadomiæ serwis tak e wtedy gdy palnik ponownie nie zapali. Fig. 21 Lampka / przycisk zazbrajania palnika olejowego Fig. 22 Lampka / przycisk zazbrajania palnika gazowego in ektorowego Lampka sygnalizacyjna - Fig.15, 16, 17 - poz.2. Informuje o za³¹czeniu siê presostatu niskiego ciœnienia wody.dope³niæ wod¹ obieg grzewczy do ciœnienia ok.1 bar. Zadzia³anie presostatu powinno ust¹piæ (lampka sygnalizacyjna presostatu gaœnie) gdy ciœnienie wody w obiegu grzewczym zwiêkszy siê (patrz manotermometr) po uzupe³nieniu wody odpowiednim zaworem. Je eli koniecznoœæ takiego dope³niania wystêpuje czêsto-wezwaæ serwis. Uwaga: lampki sygnalizacyjne (1) oraz (3) na panelu HM 60, HM 70, HM 100 oraz HM 200 F informuj¹ dodatkowo o awaryjnym wy³¹czeniu palnika oraz zadzia³aniu ogranicznika temperatury. 6.3 CIŒNIENIE WODY GRZEWCZEJ Jest pokazywane na manometrze (poz.4 - fig 15, 16, 17.) na panelu sterowniczym. Po odpowietrzeniu instalacji c.o. ciœnienie statyczne przy kotle powinno wynosiæ zawsze wiêcej ni 1,0 bar. Je eli urz¹dzenie pracuje jako kocio³ dwufunkcyjny, jest ono zale nie od wysokoœci instalacji c.o ZAWÓR BEZPIECZEÑSTWA DLA C.O. ORAZ CIEP EJ WODY Zawór bezpieczeñstwa c.o. (3 bar) znajduje siê w górnej czêœci urz¹dzenia: widoczny w HM 30, 60, 70, 100 po zdjêciu przedniej blachy obudowy. Zawór bezpieczeñstwa na wlocie zimnej wody do podgrzewacza HM (ok. 6 bar) nale y zainstalowaæ bezpoœrednio przy urz¹dzeniu (patrz fig. 8). Nie podstawiaæ rêki pod wyloty wody z zaworów bezpieczeñstwa. Wyloty powinny one byæ sprowadzone bezpoœrednio nad kratkê œciekow¹ kanalizacji Ale tak aby wyp³yw wody by³ widoczny. Ostro ne odchylenie dÿwigni lub pokrêt³a zaworów powinno spowodowaæ wyp³yw wody. Fig. 23 Lampka / przycisk zazbrajania palników gazowych BG 19

20 PALIWO: Lekki olej opa³owy o lepkoœci max. 6 cst i gêstoœci do 0,84 kg/litr w temp. 18 o C. 7.1 MOCOWANIE PALNIKA 7. PALNIK OLEJOWY Fig. 24 Wymiary drzwi HM DANE TECHNICZNE Fig. 24a Wymiary drzwi HM 200 N, 200 F Dane techniczne HM 60 HM 70 HM 100 HM 200 N HM 200 F Typ palnika olejowego BM 102 BM 102 BM 102 BM 152 RG4S Wielkoœæ dyszy US Gal/h 1,75 1,75 1,75 2,75 4,0 K¹t i rodzaj sto ka dyszy 60 0 S 60 0 S 60 0 S 60 0 B 60 0 B Producent dyszy Danfoss Danfoss Danfoss Delavan Delavan Wydatek oleju kg/h 5,82 5,8 8,64 12,7 16,6 Ciœnienie na pompie olejowej bar 7,5/- 7,5/- 10/17 9/15 11,6 Regulacja pow. pierwotnego ,9/3,5 Regulacja g³owicy X mm Ciê ar kg Zu ycie energii elektr. W PALNIKI BM 102 / BM 152 Fig. 25 Wymiary palnika BM 102 BM 152 Fig. 26 Zasady regulacji g³owicy M1 - silnik T1 - transformator Y1 - zawór 1-go stopnia pracy palnika Y2 - zawór 2-go stopnia pracy palnika B1 - fotokomórka M2 - serwomotor klapy powietrza X1B - gniazdo zasilania palnika pod³¹czonego do wtyczki (14) - fig 19,20. X2B - gniazdo z mostkiem T6-T8 (niepod³¹czane) Fig. 27 Schemat elektryczny palnika UWAGA: dane dla palnika RG4S znajduj¹ siê w DTR wydanej przez firmê Riello. 20

21 8. PALNIK GAZOWY 8.1 PALNIK IN EKTOROWY W palnik in ektorowy s¹ wyposa one tylko HM 30 G, P. Zasilane i sterowane z tablicy sterowniczej kot³a. Wyposa one w zespó³ zaworu elektromagnetycznego typu S.I.T. oraz jonizacyjn¹ detekcjê p³omienia. Rolê elektrody jonizacyjnej pe³ni po zap³onie jedna z elektrod zap³onnowych. Dane techniczne HM 30 G HM 30 GP Dysza(e) Ö mm 5,1 5,5 7,9 3x1,90 Ciœnienie zasilania mbar Ciœnienie przed dysz¹ mbar 12,3 13,4 5,3 28,5 Wydatek gazu m 3 /h 4,13 4,6 5,7 1,55 (0 0 C, 1,013 mbar) Rodzaj gazu E (GZ 50) Lw (GZ 41,5) Ls (GZ 35) P (Propan) Fig. 28 Widok palnika dla gazu p³ynnego (propanu) 1. Elektroda zap³onowa/jonizacyjna 2. G³owica rurowa 3. Dysze 4. Lampka/przycisk zazbrojenia na sterowniku palnikowym Fig. 29 Widok palnika dla gazu ziemnego 1. Garnek palnika 2. Elektroda zap³onowa/jonizacyjna 3. Lampka/przycik zazbrojenia na sterowniku palnikowym Fig. 30 a Schemat elektryczny palnika Fig. 30 Widok zespo³u z zaworami elektromagnetycznymi palnika 1. Zawór elektromagnetyczny 2. Pomiar ciœnienia gazu na zasilaniu 3. Regulacja ciœnienia gazu przed dysz¹ (ami) 4. Pomiar ciœnienia gazu przed dysz¹ (ami) 1. Gniazdo zasilania palnika 2. Sterownik palnikowy 3. Elektroda zap³onowo - jonizacyjna 4. Zespó³ zaworu gazowego 21

22 8. PALNIK GAZOWY 8.2 PALNIK BG Monoblokowy, gazowy, palnik wentylatorowy. Zasilany i sterowany z tablicy sterowniczej kot³a. Wyposa ony w zespó³ zaworu Honeywell a z automatycznym sterownikiem zap³onu i jonizacyjn¹ detekcjê p³omienia oraz dyszê Venturiego stanowi¹c¹ jednoczeœnie komorê mieszania gazu z powietrzem. Charakteryzuje siê nisk¹ emisj¹ NO x w spalinach i nisk¹ emisj¹ ha³asu. Podstaw¹ cichej i bezpiecznej pracy palnika s¹: -wytwarzanie podciœnienia przez powietrze powoduj¹ce zasysanie gazu-niedobór powietrza wywo³uje zanik podciœnienia w dyszy Venturiego; zawór Honeywell a zamyka siê i palnik przestaje pracowaæ, -w razie przerwania odp³ywu spalin zanika przep³yw powietrza i podciœnienie w dyszy Venturiego: zawór honeywell a zamyka siê i palnik przestaje pracowaæ. Fig. 31 Zasada pracy palnika Fig. 32a Widok z boku palnika BG 2000 S Fig. 32b Widok z przodu palnika BG 2000 S 1. G³owica palnika 2. Elektroda zap³onowa 3. Zespó³ zaworu gazowego 4. Dysza Venturiego 6. Izolacja termiczna 7. Elektroda jonizacyjna 8. Wentylator 9. Drzwi kot³a 10. Wtyczka palnika 11. Potencjometr regulacyjny obrotów wentylatora 12. Wtyczka zasilania wentylator 13. Zasilanie gazem 14. Sterownik palnikowy Dane techniczne HM 60 / BG 2000 S/60 HM 70 / BG 2000-S/70 HM 100 / BG 2000-S/100 Moc cieplna palnika (w paliwie) kw ,9 69,9 69,9 69,9 69,9 107 ~ Ciœnienie zasilania mbar Wydatek gazu (0 0 C, 1,013mbar) m 3 /h 7,4 8,7 2,86 7,4 8,7 2,86 11,3 13,3 4,5 Zawartoœæ CO 2 w spalinach % 9,0 ~9,0 10,5 9,0 ~9,0 10,5 9,0 ~9,0 10,5 Ró nica temp. spalin i powietrza Rodzaj gazu 0 C ~185 ~ ~175 ~ ~200 ~ E Lw P E Lw P E Lw (GZ50) (GZ 41,5) (Propan) (GZ-50) (GZ 41,5) (Propan) (GZ-50) (GZ 41,5) P (Propan) Regulacja wydatku gazu Pomiar ciœnienia ró nicowego Ochrona œruby regulacji ciœnienia ró nicowego Nigdy nie zmieniaæ nastawy tej sruby Pomiar ciœnienia zasilania Fig. 33 Elementy regulacji zespo³u zaworu gazowego palnika Regulacje mo na prowadziæ wy³¹cznie z u yciem testera do ci¹g³ego pomiaru zawartoœci CO 2 w spalinach suchych. Ni ej podano wartoœci nastaw dla propanu z wymian¹ kryzy. BG 2000-S/60 BG 2000-S/70 BG 2000-S/100 Liczba obrotów wentylatora Zawartoœæ CO2 w % 10,5(propan) 10,5(propan) Ciœnienie ró nicowe (mbar) Kryza (otwór w mm) 6,8 2x6,8 22 Fig. 34 Schemat elektryczny palnika BG 1. Zaciski gniazda zasilania palnika 2. Elektroda zap³onowa 3. Elektroda jonizacyjna 4. Sterownik palnikowy 5. Zespó³ zaworu gazowego 6. Silnik wentylatora

23 9. KONSERWACJA 9.1 CZÊSTOTLIWOŒÆ KONSERWACJI ACV wymaga przeprowadzenia corocznej konserwacji kot³a. Podczas konserwacji nale y zawsze skontrolowaæ pracê palnika. Konserwacji mo e dokonaæ tylko wykwalifikowany personel. 9.2 KONSERWACJA KOT A - patrz Fig. 2 - wszystkie prace konserwacyjne wymagaj¹ trwa³ego od³¹czenia kot³a od instalacji elektrycznej, zamkniêcia i od³¹czenia dop³ywu paliwa, - wy³¹cznik g³ówny panela sterowniczego ustawiæ w pozycji zero (OFF), - roz³¹czyæ palnik z instalacj¹ paliwow¹ i wyj¹æ palnik z drzwi kot³a, - roz³¹czyæ po³¹czenie kot³a z kominem (17) dla u³atwienia dostêpu do czêœci górnej kot³a, - zdj¹æ pokrywê górn¹ (18) i usun¹æ redukcjê czopuchow¹ (3), - wyj¹æ turbulizatory spalin (7) z p³omieniówek (6) i wyczyœciæ. Po wyczyszczeniu, turbulizatory w³o yæ na swoje miejsce, - zdemontowaæ drzwi paleniska kot³a (13), - oczyœciæ komorê spalania (palenisko 11), -. sprawdziæ stan izolacji drzwi kot³a (13). W przypadku stwierdzenia uszkodzenia, wymieæ na now¹. - wykonaæ konserwacjê (sprawdzenie) palnika - ponownie po³¹czyæ kocio³ z kominem - sprawdziæ dro noœæ otworów wentylacji nawiewnej i wywiewnej pomieszczenia kot³a 9.4 KONSERWACJA PALNIKA OLEJOWEGO I INSTALACJI PALIWOWEJ - wyczyœciæ lub wymieniæ wk³ad filtra instalacji paliwowej oraz filtr w pompie olejowej palnika, - oczyœciæ elementy palnika, uszkodzone wymieniæ, - sprawdziæ i uregulowaæ ustawienie elektrod zap³onowych i zawirowywacza p³omienia, - za³o yæ i zamocowaæ palnik do kot³a we w³aœciwym po³o eniu wzglêdem drzwi kot³a, - uruchomiæ kocio³ (z palnikiem) i wyregulowaæ palnik wed³ug testu spalin 9.5 SPRAWDZENIE BEZPIECZEÑSTWA URZ DZEÑ Sprawdziæ prawid³owoœæ funkcjonowania wszystkich urz¹dzeñ wp³ywaj¹cych na bezpieczeñstwo u ytkowania a w szczególnoœci - skontrolowaæ dzia³anie zaworów bezpieczeñstwa uk³adu c.o. oraz ciep³ej wody. - skontrolowaæ dzia³anie presostatu niskiego ciœnienia wody - skontrolowaæ dzia³anie termoregulatora nastawnego oraz termostatu granicznego 95 o C a tak e ogranicznika temperatury. 9.3 KONSERWACJA PALNIKA GAZOWEGO - oczyœciæ i sprawdziæ stan elementów palnika, a w szczególnoœci g³owicy p³omienia - sprawdziæ i uregulowaæ ustawienie elektrod zap³onowych, - sprawdziæ uszczelkê drzwi kot³a - je eli trzeba wymieniæ - za³o yæ i zamocowaæ palnik do kot³a, - po³¹czyæ palnik z instalacj¹ gazow¹ - sprawdziæ nape³nienie kot³a wod¹ - uruchomiæ kocio³ (z palnikiem) i wyregulowaæ palnik wed³ug testu spalin - sprawdziæ zu ycie gazu wed³ug licznika i porównaæ z tabel¹ - pkt

24 10. WYKAZ CZÊŒCI ZAMIENNYCH 9.1 KOCIO Nazwa czêœci HM 30 G/P HM 60 HM 70 HM100 Korpus kot³a Blacha obudowy prawa lewa przednia przednia górna przednia dolna tylna pokrywa (górna) pokrywa palnika pokrywa wewnêtrzna Drzwi kot³a 2147P Sprê yna zatrzasku Ko³ek zatrzasku Izolacja drzwi paleniska Pochwa czujek inox Naczynie przeponowe Presostat niskiego ciœnienia wody 557D D D D3011 Odpowietrznik automatyczny Zespó³ nape³niania Wewnêtrzna pompa mieszaj¹ca 557A A A A4006 (przewa³owa) Panel sterowania kompletny Termoregulator nastawny Oprawa bezpiecznika Bezpiecznik 6A Wy³¹cznik dwubiegunowy Termomanometr Programator czasowy Termostat bezpieczeñstwa z rêcznym zazb. Wtyczka 7-zaciskowa Gniazdo 6 zaciskowa Turbulizatory spalin Redukcja czopuchowa Przerywacz ci¹gu kominowego TOD max 103 o C TOD max 90 o C Zawór bezpieczeñstwa 3 bar Nazwa czêœci HM 150 HM 200 F Korpus kot³a Blacha obudowy prawa i lewa Naro nik, przednia prawa Naro nik, tylna prawa Naro nik, przednia lewa Tylna Przednia dolna 2147B B241 Przednia górna 2147A A241 Drzwi kot³a P415 Panel sterowniczy kompletny A132 Turbulizatory spalin górne F1009 Turbulizatory spalin dolne F2010 Izolacja drzwi kot³a Naczynie przeponowe Odpowietrznik automatyczny A3001 Wewnêtrzna pompa mieszaj¹ca 557A A4007 (przewa³owa) Presostat niskiego ciœnienia wody 557D D3011 Pokrywa górna tylna Podstawa Panel sterowniczy / blacha Zestaw napeùniania ½ Termoregulator nastawny Termomanometr Programator czasowy Prze³¹cznik lato/zima Wy³¹cznik g³ówny Ogranicznik temperatury Termoregulator nastawny Lampka sygnalizacyjna Redukcja czopuchowa 507F F3019 Podk³adka redukcji czopuchowej 557A A PALNIK OLEJOWY Nazwa czêœci BM 102 BM 152 Automat palnikowy Pompa olejowa Fotokomórka z przewodem Transformator wysokiego napiêcia Zawirowywacz p³omienia Zespó³ elektrod zap³onowych Przewód olejowy giêtki Silnik Kondensator Przewód wysokiego napiêcia Rura palnikowa Wirnik wentylatora Linia paliwowa Sewomotor klapy powietrza Sprzêg³o PALNIK GAZOWY PALNIK GAZOWY DLA HM 30 G/P Nazwa czêœci Kod Izolacja drzwi G Izolacja drzwi P Elektroda Q 375 A 537D3025 Przewód zap³onowy 537D3026 Zawór gazowy 840 sigma 537D4038 Sterownik (Sit) palnika PALNIK GAZOWY BG Nazwa czêœci BG 2000-S/60 BG 2000-S/70 BG 2000-S/100 Drzwi kot³a(palnika) Kable palnika 257F F1047 Wziernik 537D D5000 Elektroda zap³onowa 537DZ DZ020 Podk³adka wentylatora podk³adka ô107x1mm 237D0091 Sterownik palnika S4565AD Zespó³ zaworu 537D D4009 gazowego Wentylator 537D D3028 Elektroda jonizacyjna Rura p³omieniowa 537DZ DZ019

25 ACV POLSKA sp. z o.o. PL W³oc³awek ul. Witosa 3 TEL: FAX: polska.info@acv-world.com WWW:
