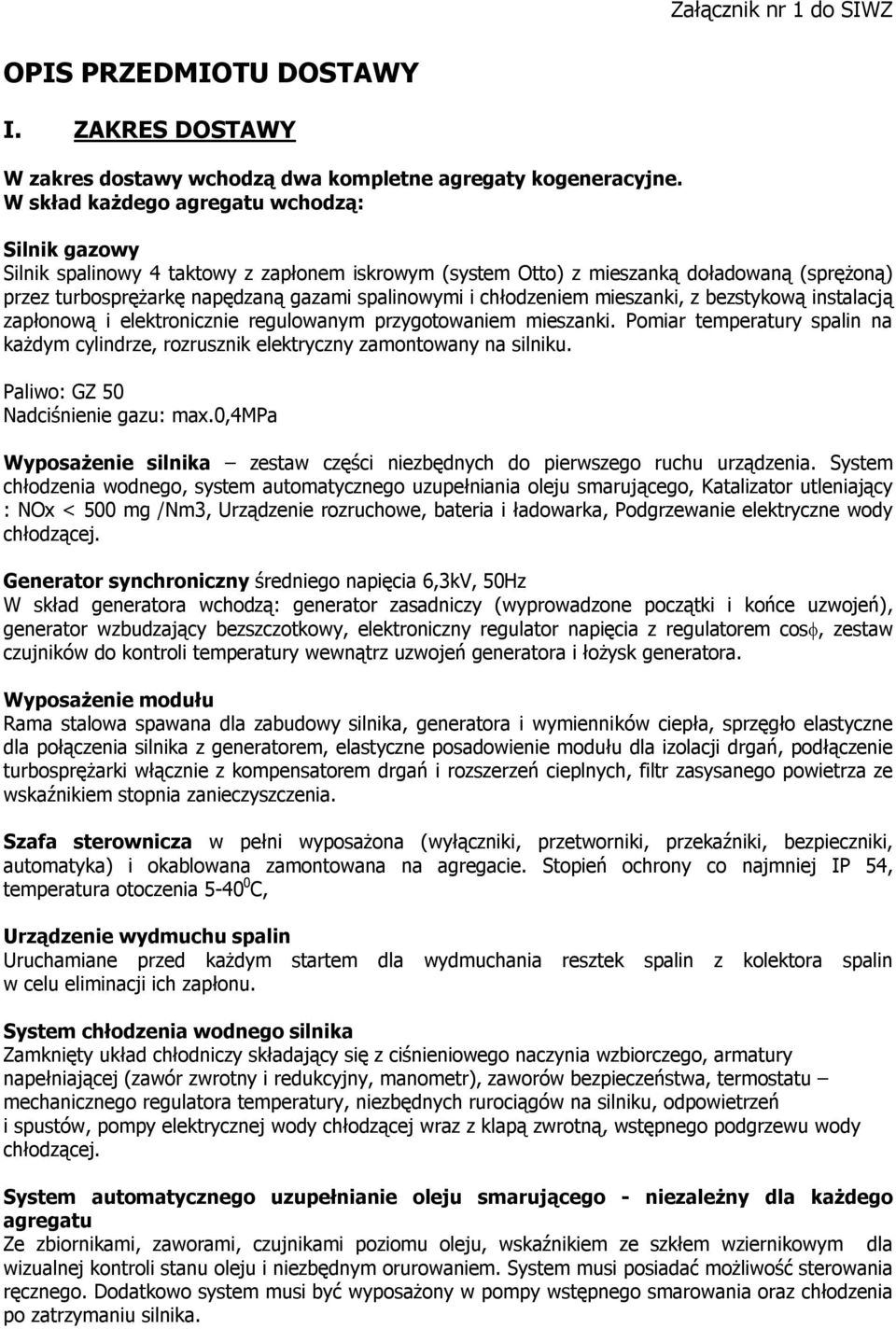

1 Załącznik nr 1 do SIWZ OPIS PRZEDMIOTU DOSTAWY I. ZAKRES DOSTAWY W zakres dostawy wchodzą dwa kompletne agregaty kogeneracyjne. W skład każdego agregatu wchodzą: Silnik gazowy Silnik spalinowy 4 taktowy z zapłonem iskrowym (system Otto) z mieszanką doładowaną (sprężoną) przez turbosprężarkę napędzaną gazami spalinowymi i chłodzeniem mieszanki, z bezstykową instalacją zapłonową i elektronicznie regulowanym przygotowaniem mieszanki. Pomiar temperatury spalin na każdym cylindrze, rozrusznik elektryczny zamontowany na silniku. Paliwo: GZ 50 Nadciśnienie gazu: max.0,4mpa Wyposażenie silnika zestaw części niezbędnych do pierwszego ruchu urządzenia. System chłodzenia wodnego, system automatycznego uzupełniania oleju smarującego, Katalizator utleniający : NOx < 500 mg /Nm3, Urządzenie rozruchowe, bateria i ładowarka, Podgrzewanie elektryczne wody chłodzącej. Generator synchroniczny średniego napięcia 6,3kV, 50Hz W skład generatora wchodzą: generator zasadniczy (wyprowadzone początki i końce uzwojeń), generator wzbudzający bezszczotkowy, elektroniczny regulator napięcia z regulatorem cos, zestaw czujników do kontroli temperatury wewnątrz uzwojeń generatora i łożysk generatora. Wyposażenie modułu Rama stalowa spawana dla zabudowy silnika, generatora i wymienników ciepła, sprzęgło elastyczne dla połączenia silnika z generatorem, elastyczne posadowienie modułu dla izolacji drgań, podłączenie turbosprężarki włącznie z kompensatorem drgań i rozszerzeń cieplnych, filtr zasysanego powietrza ze wskaźnikiem stopnia zanieczyszczenia. Szafa sterownicza w pełni wyposażona (wyłączniki, przetworniki, przekaźniki, bezpieczniki, automatyka) i okablowana zamontowana na agregacie. Stopień ochrony co najmniej IP 54, temperatura otoczenia C, Urządzenie wydmuchu spalin Uruchamiane przed każdym startem dla wydmuchania resztek spalin z kolektora spalin w celu eliminacji ich zapłonu. System chłodzenia wodnego silnika Zamknięty układ chłodniczy składający się z ciśnieniowego naczynia wzbiorczego, armatury napełniającej (zawór zwrotny i redukcyjny, manometr), zaworów bezpieczeństwa, termostatu mechanicznego regulatora temperatury, niezbędnych rurociągów na silniku, odpowietrzeń i spustów, pompy elektrycznej wody chłodzącej wraz z klapą zwrotną, wstępnego podgrzewu wody chłodzącej. System automatycznego uzupełnianie oleju smarującego - niezależny dla każdego agregatu Ze zbiornikami, zaworami, czujnikami poziomu oleju, wskaźnikiem ze szkłem wziernikowym dla wizualnej kontroli stanu oleju i niezbędnym orurowaniem. System musi posiadać możliwość sterowania ręcznego. Dodatkowo system musi być wyposażony w pompy wstępnego smarowania oraz chłodzenia po zatrzymaniu silnika.

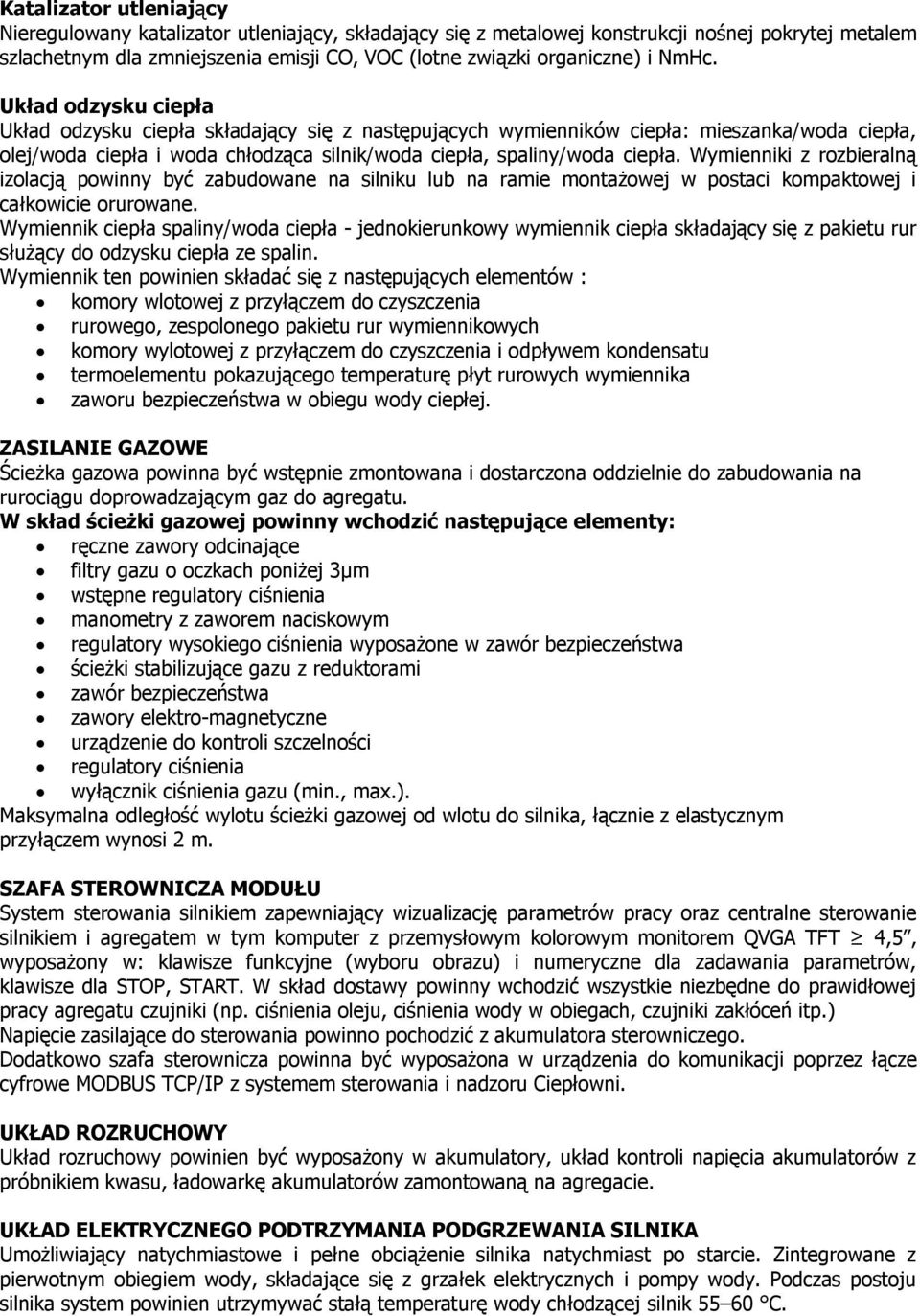

2 Katalizator utleniający Nieregulowany katalizator utleniający, składający się z metalowej konstrukcji nośnej pokrytej metalem szlachetnym dla zmniejszenia emisji CO, VOC (lotne związki organiczne) i NmHc. Układ odzysku ciepła Układ odzysku ciepła składający się z następujących wymienników ciepła: mieszanka/woda ciepła, olej/woda ciepła i woda chłodząca silnik/woda ciepła, spaliny/woda ciepła. Wymienniki z rozbieralną izolacją powinny być zabudowane na silniku lub na ramie montażowej w postaci kompaktowej i całkowicie orurowane. Wymiennik ciepła spaliny/woda ciepła - jednokierunkowy wymiennik ciepła składający się z pakietu rur służący do odzysku ciepła ze spalin. Wymiennik ten powinien składać się z następujących elementów : komory wlotowej z przyłączem do czyszczenia rurowego, zespolonego pakietu rur wymiennikowych komory wylotowej z przyłączem do czyszczenia i odpływem kondensatu termoelementu pokazującego temperaturę płyt rurowych wymiennika zaworu bezpieczeństwa w obiegu wody ciepłej. ZASILANIE GAZOWE Ścieżka gazowa powinna być wstępnie zmontowana i dostarczona oddzielnie do zabudowania na rurociągu doprowadzającym gaz do agregatu. W skład ścieżki gazowej powinny wchodzić następujące elementy: ręczne zawory odcinające filtry gazu o oczkach poniżej 3μm wstępne regulatory ciśnienia manometry z zaworem naciskowym regulatory wysokiego ciśnienia wyposażone w zawór bezpieczeństwa ścieżki stabilizujące gazu z reduktorami zawór bezpieczeństwa zawory elektro-magnetyczne urządzenie do kontroli szczelności regulatory ciśnienia wyłącznik ciśnienia gazu (min., max.). Maksymalna odległość wylotu ścieżki gazowej od wlotu do silnika, łącznie z elastycznym przyłączem wynosi 2 m. SZAFA STEROWNICZA MODUŁU System sterowania silnikiem zapewniający wizualizację parametrów pracy oraz centralne sterowanie silnikiem i agregatem w tym komputer z przemysłowym kolorowym monitorem QVGA TFT 4,5, wyposażony w: klawisze funkcyjne (wyboru obrazu) i numeryczne dla zadawania parametrów, klawisze dla STOP, START. W skład dostawy powinny wchodzić wszystkie niezbędne do prawidłowej pracy agregatu czujniki (np. ciśnienia oleju, ciśnienia wody w obiegach, czujniki zakłóceń itp.) Napięcie zasilające do sterowania powinno pochodzić z akumulatora sterowniczego. Dodatkowo szafa sterownicza powinna być wyposażona w urządzenia do komunikacji poprzez łącze cyfrowe MODBUS TCP/IP z systemem sterowania i nadzoru Ciepłowni. UKŁAD ROZRUCHOWY Układ rozruchowy powinien być wyposażony w akumulatory, układ kontroli napięcia akumulatorów z próbnikiem kwasu, ładowarkę akumulatorów zamontowaną na agregacie. UKŁAD ELEKTRYCZNEGO PODTRZYMANIA PODGRZEWANIA SILNIKA Umożliwiający natychmiastowe i pełne obciążenie silnika natychmiast po starcie. Zintegrowane z pierwotnym obiegiem wody, składające się z grzałek elektrycznych i pompy wody. Podczas postoju silnika system powinien utrzymywać stałą temperaturę wody chłodzącej silnik C.

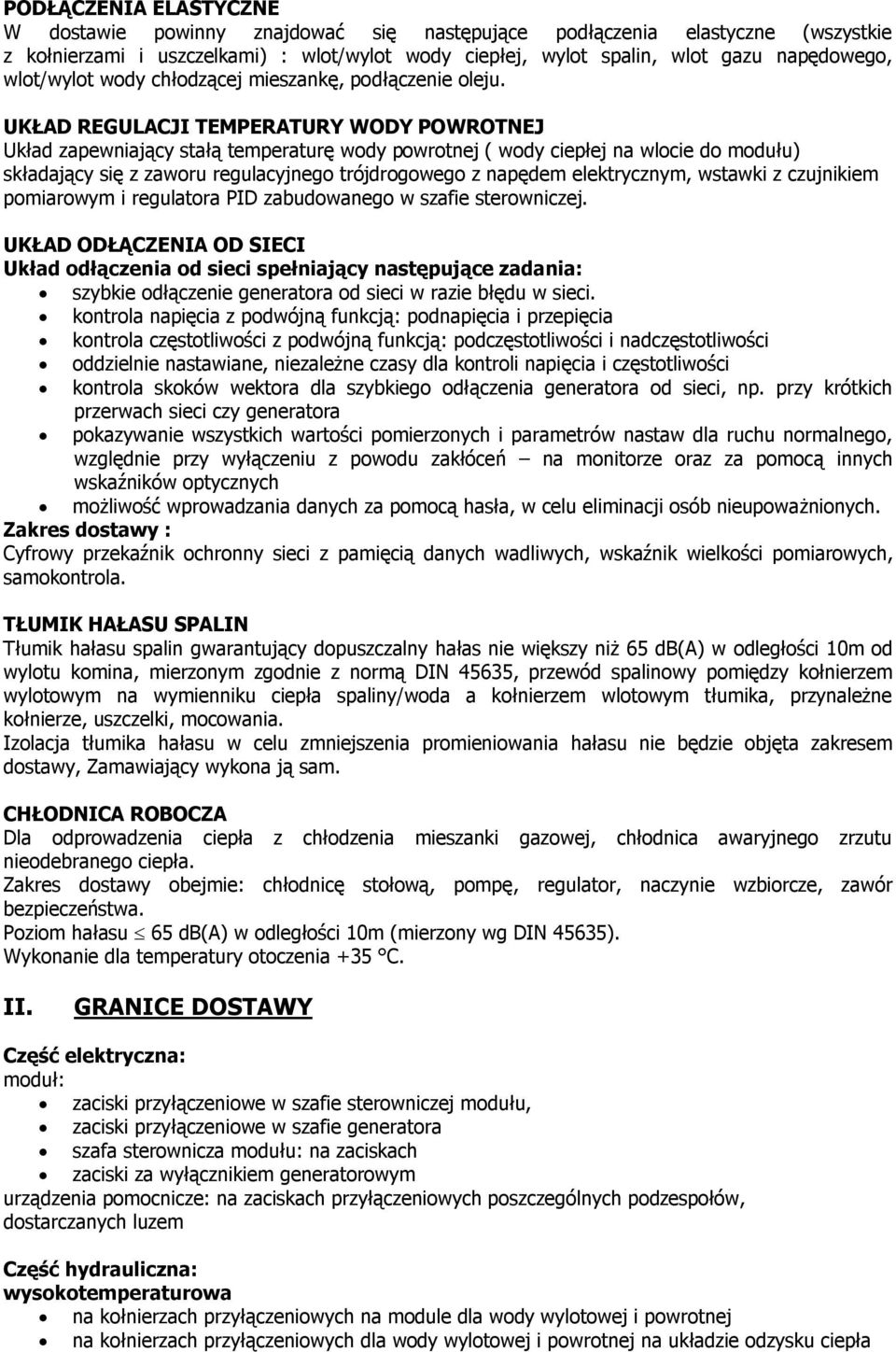

3 PODŁĄCZENIA ELASTYCZNE W dostawie powinny znajdować się następujące podłączenia elastyczne (wszystkie z kołnierzami i uszczelkami) : wlot/wylot wody ciepłej, wylot spalin, wlot gazu napędowego, wlot/wylot wody chłodzącej mieszankę, podłączenie oleju. UKŁAD REGULACJI TEMPERATURY WODY POWROTNEJ Układ zapewniający stałą temperaturę wody powrotnej ( wody ciepłej na wlocie do modułu) składający się z zaworu regulacyjnego trójdrogowego z napędem elektrycznym, wstawki z czujnikiem pomiarowym i regulatora PID zabudowanego w szafie sterowniczej. UKŁAD ODŁĄCZENIA OD SIECI Układ odłączenia od sieci spełniający następujące zadania: szybkie odłączenie generatora od sieci w razie błędu w sieci. kontrola napięcia z podwójną funkcją: podnapięcia i przepięcia kontrola częstotliwości z podwójną funkcją: podczęstotliwości i nadczęstotliwości oddzielnie nastawiane, niezależne czasy dla kontroli napięcia i częstotliwości kontrola skoków wektora dla szybkiego odłączenia generatora od sieci, np. przy krótkich przerwach sieci czy generatora pokazywanie wszystkich wartości pomierzonych i parametrów nastaw dla ruchu normalnego, względnie przy wyłączeniu z powodu zakłóceń na monitorze oraz za pomocą innych wskaźników optycznych możliwość wprowadzania danych za pomocą hasła, w celu eliminacji osób nieupoważnionych. Zakres dostawy : Cyfrowy przekaźnik ochronny sieci z pamięcią danych wadliwych, wskaźnik wielkości pomiarowych, samokontrola. TŁUMIK HAŁASU SPALIN Tłumik hałasu spalin gwarantujący dopuszczalny hałas nie większy niż 65 db(a) w odległości 10m od wylotu komina, mierzonym zgodnie z normą DIN 45635, przewód spalinowy pomiędzy kołnierzem wylotowym na wymienniku ciepła spaliny/woda a kołnierzem wlotowym tłumika, przynależne kołnierze, uszczelki, mocowania. Izolacja tłumika hałasu w celu zmniejszenia promieniowania hałasu nie będzie objęta zakresem dostawy, Zamawiający wykona ją sam. CHŁODNICA ROBOCZA Dla odprowadzenia ciepła z chłodzenia mieszanki gazowej, chłodnica awaryjnego zrzutu nieodebranego ciepła. Zakres dostawy obejmie: chłodnicę stołową, pompę, regulator, naczynie wzbiorcze, zawór bezpieczeństwa. Poziom hałasu 65 db(a) w odległości 10m (mierzony wg DIN 45635). Wykonanie dla temperatury otoczenia +35 C. II. GRANICE DOSTAWY Część elektryczna: moduł: zaciski przyłączeniowe w szafie sterowniczej modułu, zaciski przyłączeniowe w szafie generatora szafa sterownicza modułu: na zaciskach zaciski za wyłącznikiem generatorowym urządzenia pomocnicze: na zaciskach przyłączeniowych poszczególnych podzespołów, dostarczanych luzem Część hydrauliczna: wysokotemperaturowa na kołnierzach przyłączeniowych na module dla wody wylotowej i powrotnej na kołnierzach przyłączeniowych dla wody wylotowej i powrotnej na układzie odzysku ciepła

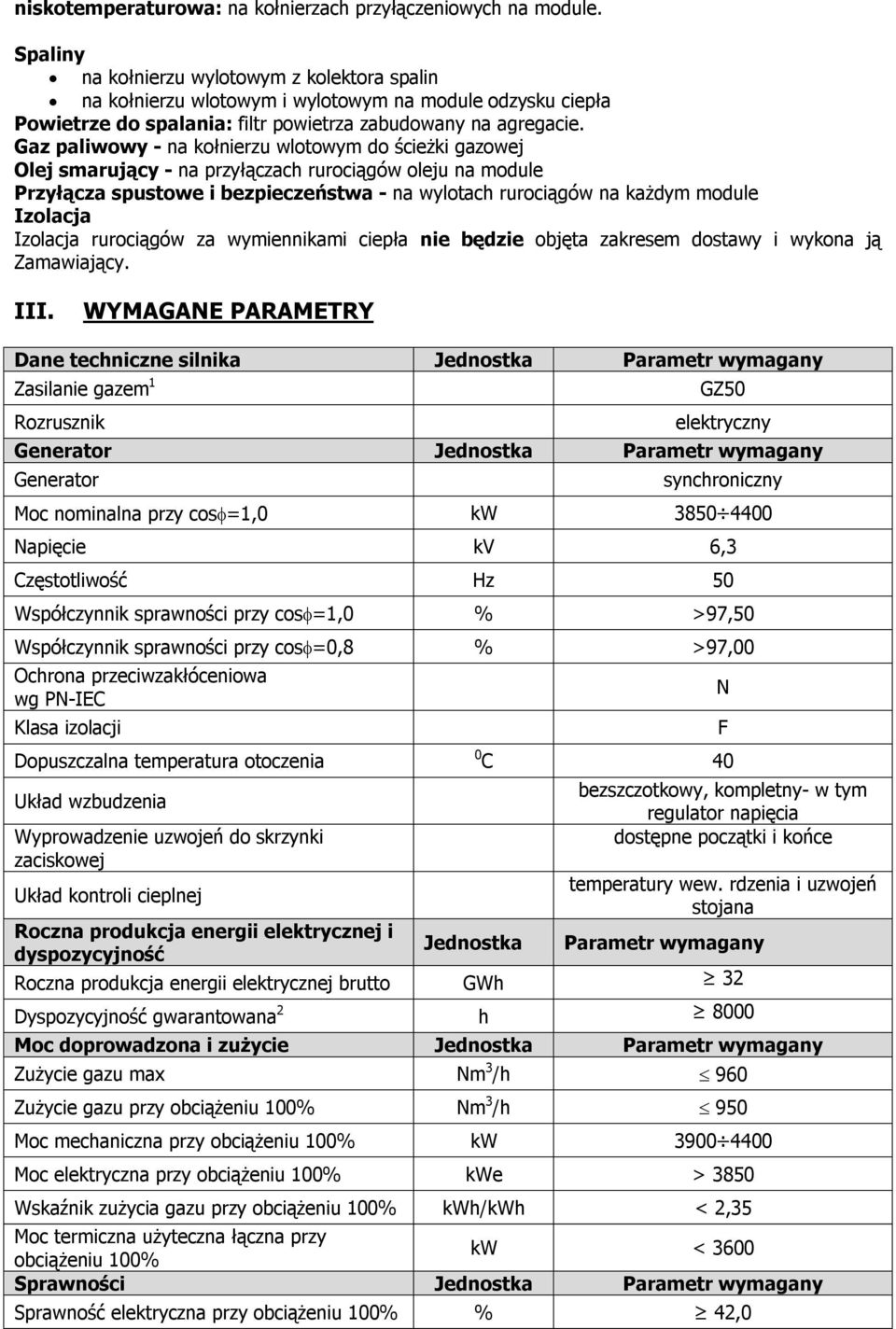

4 niskotemperaturowa: na kołnierzach przyłączeniowych na module. Spaliny na kołnierzu wylotowym z kolektora spalin na kołnierzu wlotowym i wylotowym na module odzysku ciepła Powietrze do spalania: filtr powietrza zabudowany na agregacie. Gaz paliwowy - na kołnierzu wlotowym do ścieżki gazowej Olej smarujący - na przyłączach rurociągów oleju na module Przyłącza spustowe i bezpieczeństwa - na wylotach rurociągów na każdym module Izolacja Izolacja rurociągów za wymiennikami ciepła nie będzie objęta zakresem dostawy i wykona ją Zamawiający. III. WYMAGANE PARAMETRY Dane techniczne silnika Jednostka Parametr wymagany Zasilanie gazem 1 Rozrusznik GZ50 elektryczny Generator Jednostka Parametr wymagany Generator synchroniczny Moc nominalna przy cos =1,0 kw Napięcie kv 6,3 Częstotliwość Hz 50 Współczynnik sprawności przy cos =1,0 % >97,50 Współczynnik sprawności przy cos =0,8 % >97,00 Ochrona przeciwzakłóceniowa wg PN-IEC Klasa izolacji Dopuszczalna temperatura otoczenia Układ wzbudzenia Wyprowadzenie uzwojeń do skrzynki zaciskowej Układ kontroli cieplnej 0 C 40 N F bezszczotkowy, kompletny- w tym regulator napięcia dostępne początki i końce temperatury wew. rdzenia i uzwojeń stojana Roczna produkcja energii elektrycznej i dyspozycyjność Jednostka Parametr wymagany Roczna produkcja energii elektrycznej brutto GWh 32 Dyspozycyjność gwarantowana 2 h 8000 Moc doprowadzona i zużycie Jednostka Parametr wymagany Zużycie gazu max Nm 3 /h 960 Zużycie gazu przy obciążeniu 100% Nm 3 /h 950 Moc mechaniczna przy obciążeniu 100% kw Moc elektryczna przy obciążeniu 100% kwe > 3850 Wskaźnik zużycia gazu przy obciążeniu 100% kwh/kwh < 2,35 Moc termiczna użyteczna łączna przy obciążeniu 100% kw < 3600 Sprawności Jednostka Parametr wymagany Sprawność elektryczna przy obciążeniu 100% % 42,0

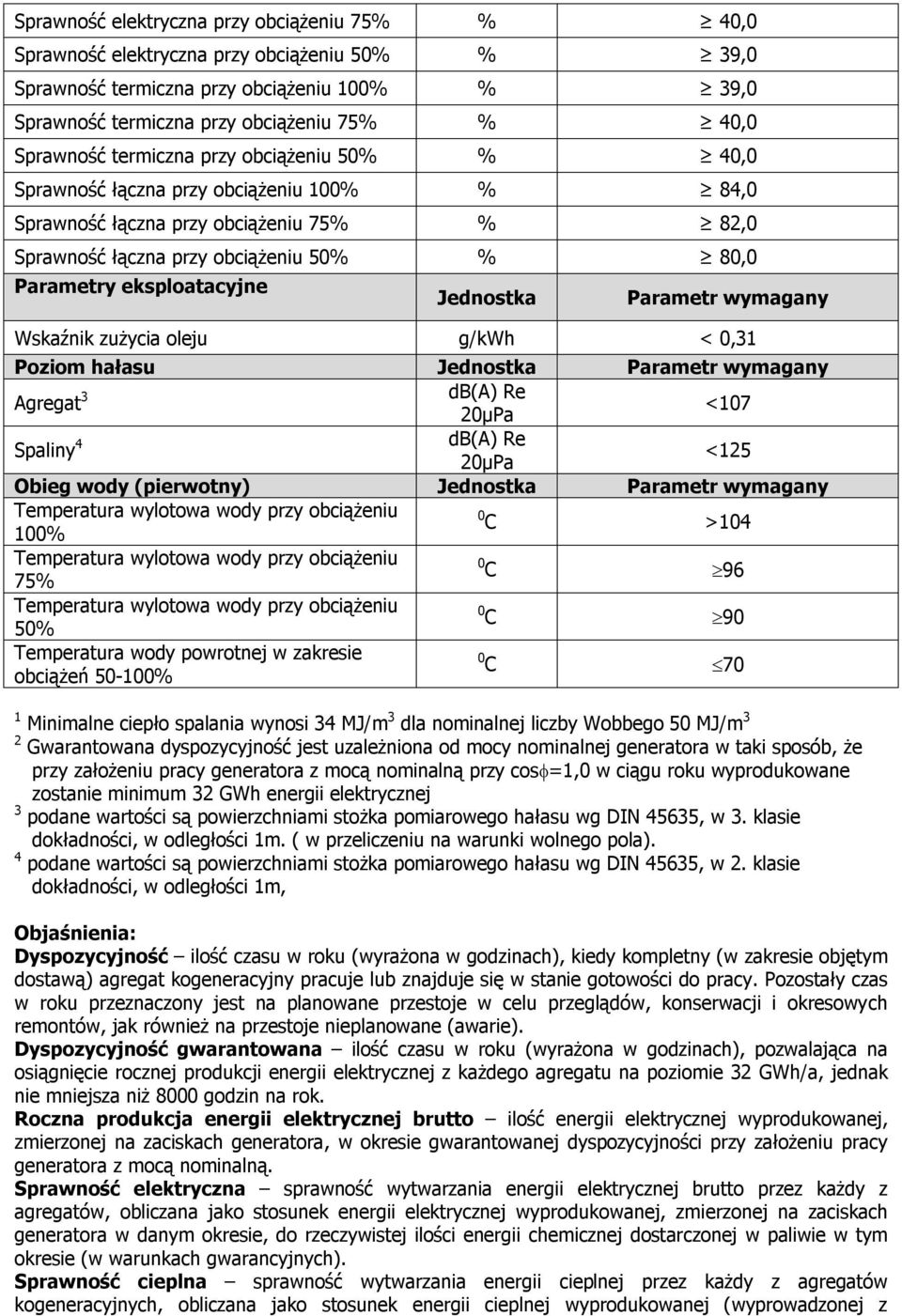

5 Sprawność elektryczna przy obciążeniu 75% % 40,0 Sprawność elektryczna przy obciążeniu 50% % 39,0 Sprawność termiczna przy obciążeniu 100% % 39,0 Sprawność termiczna przy obciążeniu 75% % 40,0 Sprawność termiczna przy obciążeniu 50% % 40,0 Sprawność łączna przy obciążeniu 100% % 84,0 Sprawność łączna przy obciążeniu 75% % 82,0 Sprawność łączna przy obciążeniu 50% % 80,0 Parametry eksploatacyjne Jednostka Parametr wymagany Wskaźnik zużycia oleju g/kwh < 0,31 Poziom hałasu Jednostka Parametr wymagany Agregat 3 db(a) Re 20µPa <107 Spaliny 4 db(a) Re 20µPa <125 Obieg wody (pierwotny) Jednostka Parametr wymagany Temperatura wylotowa wody przy obciążeniu 100% 0 C >104 Temperatura wylotowa wody przy obciążeniu 75% 0 C 96 Temperatura wylotowa wody przy obciążeniu 50% 0 C 90 Temperatura wody powrotnej w zakresie obciążeń % 0 C 70 1 Minimalne ciepło spalania wynosi 34 MJ/m 3 dla nominalnej liczby Wobbego 50 MJ/m 3 2 Gwarantowana dyspozycyjność jest uzależniona od mocy nominalnej generatora w taki sposób, że przy założeniu pracy generatora z mocą nominalną przy cos =1,0 w ciągu roku wyprodukowane zostanie minimum 32 GWh energii elektrycznej 3 podane wartości są powierzchniami stożka pomiarowego hałasu wg DIN 45635, w 3. klasie dokładności, w odległości 1m. ( w przeliczeniu na warunki wolnego pola). 4 podane wartości są powierzchniami stożka pomiarowego hałasu wg DIN 45635, w 2. klasie dokładności, w odległości 1m, Objaśnienia: Dyspozycyjność ilość czasu w roku (wyrażona w godzinach), kiedy kompletny (w zakresie objętym dostawą) agregat kogeneracyjny pracuje lub znajduje się w stanie gotowości do pracy. Pozostały czas w roku przeznaczony jest na planowane przestoje w celu przeglądów, konserwacji i okresowych remontów, jak również na przestoje nieplanowane (awarie). Dyspozycyjność gwarantowana ilość czasu w roku (wyrażona w godzinach), pozwalająca na osiągnięcie rocznej produkcji energii elektrycznej z każdego agregatu na poziomie 32 GWh/a, jednak nie mniejsza niż 8000 godzin na rok. Roczna produkcja energii elektrycznej brutto ilość energii elektrycznej wyprodukowanej, zmierzonej na zaciskach generatora, w okresie gwarantowanej dyspozycyjności przy założeniu pracy generatora z mocą nominalną. Sprawność elektryczna sprawność wytwarzania energii elektrycznej brutto przez każdy z agregatów, obliczana jako stosunek energii elektrycznej wyprodukowanej, zmierzonej na zaciskach generatora w danym okresie, do rzeczywistej ilości energii chemicznej dostarczonej w paliwie w tym okresie (w warunkach gwarancyjnych). Sprawność cieplna sprawność wytwarzania energii cieplnej przez każdy z agregatów kogeneracyjnych, obliczana jako stosunek energii cieplnej wyprodukowanej (wyprowadzonej z

6 agregatu) w danym okresie do ilości energii chemicznej dostarczonej w paliwie w tym okresie (w warunkach gwarancyjnych). Sprawność łączna wskaźnik wykorzystania energii chemicznej zawartej w paliwie przez każdy z agregatów, obliczany jako stosunek sumy energii elektrycznej wyprodukowanej oraz użytecznej energii cieplnej wyprodukowanej (wyprowadzonej z agregatu) w danym okresie do ilości energii chemicznej dostarczonej w paliwie w tym okresie (w warunkach gwarancyjnych). Moc elektryczna agregatu moc elektryczna uzyskana trwale na zaciskach generatora w warunkach gwarancyjnych na każdym z generatorów. Moc cieplna agregatu moc cieplna użytkowa odebrana w postaci ciepłej wody z silnika spalinowego i przekazana do obiegu ciepłowniczego lub akumulatora ciepła.
