1 WARUNKI INSTALACYJNE Spektrometry ICP serii Quantima

2 Prawa autorskie firmy GBC Scientific Equipment Pty Ltd Wszelkie prawa zastrzeżone. Zawartość tego dokumentu oraz specyfikacje mogą ulec zmianie bez powiadomienia. Firma GBC Scientific Equipment Pty Ltd zastrzega sobie prawo do wprowadzania zmian bez powiadomienia. Żadna część niniejszego dokumentu nie może być reprodukowana w jakiejkolwiek formie i w jakikolwiek sposób bez pisemnej zgody firmy GBC Scientific Equipment Pty Ltd. Firmy GBC Scientific Equipment Pty Ltd oraz firma nie ponoszą żadnej odpowiedzialności za wszystkie błędy, które mogą pojawić się w tym dokumencie lub jakiekolwiek szkody wynikające z używania tego dokumentu. Nazwy produktów użyte w tym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi. Każdy spektrometr GBC Quantima ma unikatowy numer seryjny. Warunki instalacyjne - Spektrometry ICP serii Quantima - 1 -

3 Zasady bezpieczeństwa Warunki instalacyjne - Spektrometry ICP serii Integra

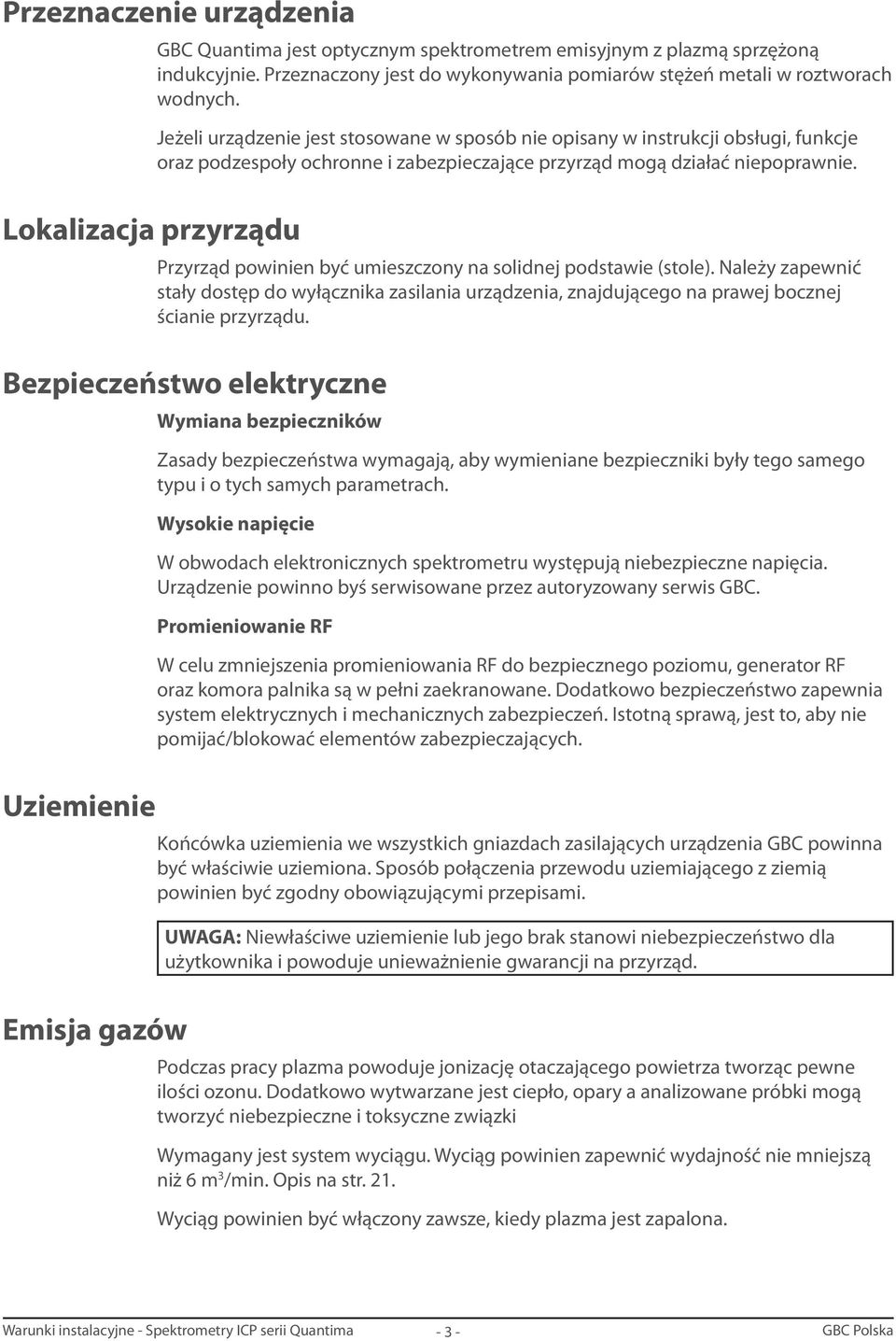

4 Przeznaczenie urządzenia GBC Quantima jest optycznym spektrometrem emisyjnym z plazmą sprzężoną indukcyjnie. Przeznaczony jest do wykonywania pomiarów stężeń metali w roztworach wodnych. Jeżeli urządzenie jest stosowane w sposób nie opisany w instrukcji obsługi, funkcje oraz podzespoły ochronne i zabezpieczające przyrząd mogą działać niepoprawnie. Lokalizacja przyrządu Przyrząd powinien być umieszczony na solidnej podstawie (stole). Należy zapewnić stały dostęp do wyłącznika zasilania urządzenia, znajdującego na prawej bocznej ścianie przyrządu. Bezpieczeństwo elektryczne Wymiana bezpieczników Zasady bezpieczeństwa wymagają, aby wymieniane bezpieczniki były tego samego typu i o tych samych parametrach. Wysokie napięcie W obwodach elektronicznych spektrometru występują niebezpieczne napięcia. Urządzenie powinno byś serwisowane przez autoryzowany serwis GBC. Promieniowanie RF W celu zmniejszenia promieniowania RF do bezpiecznego poziomu, generator RF oraz komora palnika są w pełni zaekranowane. Dodatkowo bezpieczeństwo zapewnia system elektrycznych i mechanicznych zabezpieczeń. Istotną sprawą, jest to, aby nie pomijać/blokować elementów zabezpieczających. Uziemienie Końcówka uziemienia we wszystkich gniazdach zasilających urządzenia GBC powinna być właściwie uziemiona. Sposób połączenia przewodu uziemiającego z ziemią powinien być zgodny obowiązującymi przepisami. UWAGA: Niewłaściwe uziemienie lub jego brak stanowi niebezpieczeństwo dla użytkownika i powoduje unieważnienie gwarancji na przyrząd. Emisja gazów Podczas pracy plazma powoduje jonizację otaczającego powietrza tworząc pewne ilości ozonu. Dodatkowo wytwarzane jest ciepło, opary a analizowane próbki mogą tworzyć niebezpieczne i toksyczne związki Wymagany jest system wyciągu. Wyciąg powinien zapewnić wydajność nie mniejszą niż 6 m 3 /min. Opis na str. 21. Wyciąg powinien być włączony zawsze, kiedy plazma jest zapalona. Warunki instalacyjne - Spektrometry ICP serii Quantima - 3 -

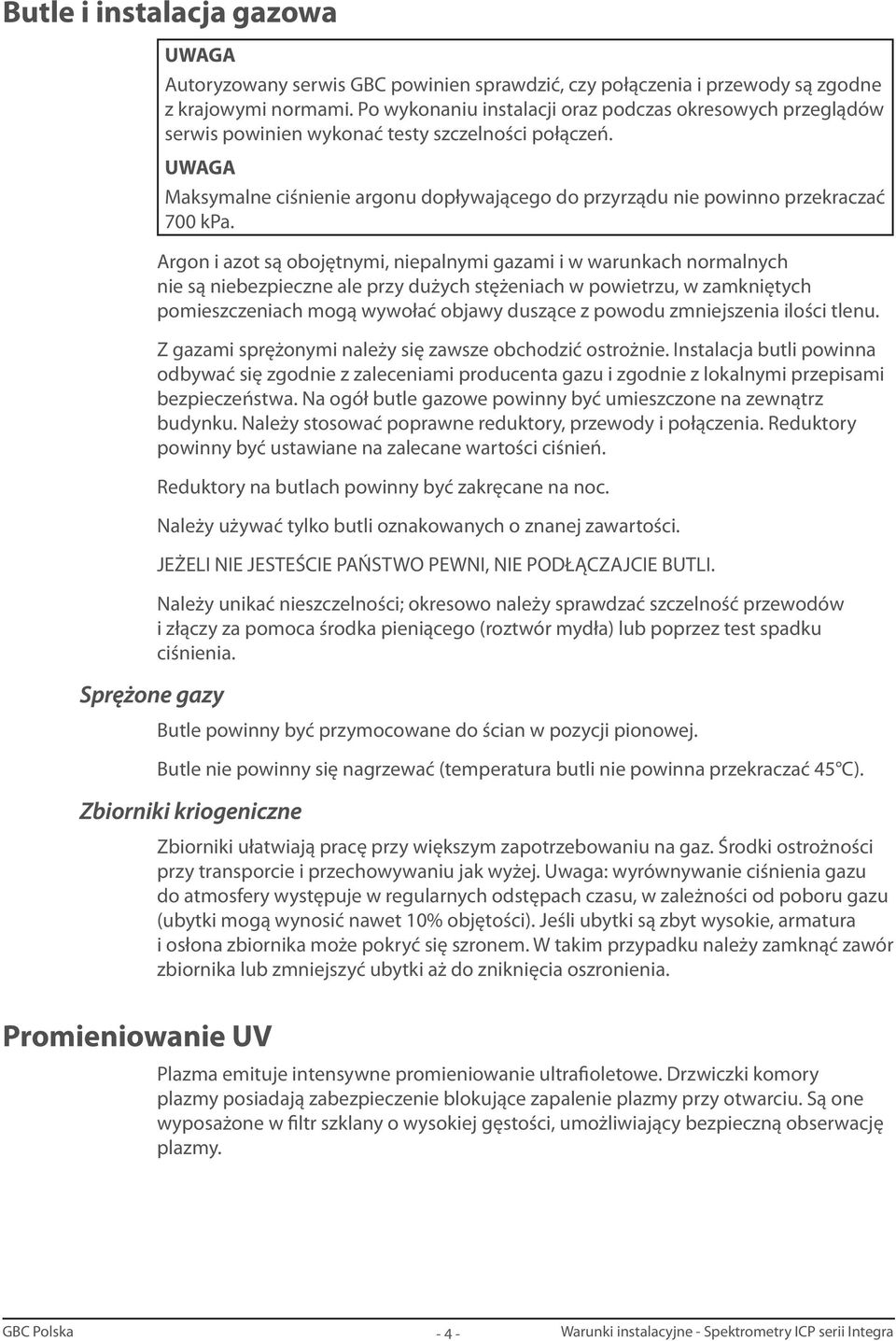

5 Butle i instalacja gazowa Sprężone gazy UWAGA Autoryzowany serwis GBC powinien sprawdzić, czy połączenia i przewody są zgodne z krajowymi normami. Po wykonaniu instalacji oraz podczas okresowych przeglądów serwis powinien wykonać testy szczelności połączeń. UWAGA Maksymalne ciśnienie argonu dopływającego do przyrządu nie powinno przekraczać 700 kpa. Argon i azot są obojętnymi, niepalnymi gazami i w warunkach normalnych nie są niebezpieczne ale przy dużych stężeniach w powietrzu, w zamkniętych pomieszczeniach mogą wywołać objawy duszące z powodu zmniejszenia ilości tlenu. Z gazami sprężonymi należy się zawsze obchodzić ostrożnie. Instalacja butli powinna odbywać się zgodnie z zaleceniami producenta gazu i zgodnie z lokalnymi przepisami bezpieczeństwa. Na ogół butle gazowe powinny być umieszczone na zewnątrz budynku. Należy stosować poprawne reduktory, przewody i połączenia. Reduktory powinny być ustawiane na zalecane wartości ciśnień. Reduktory na butlach powinny być zakręcane na noc. Należy używać tylko butli oznakowanych o znanej zawartości. JEŻELI NIE JESTEŚCIE PAŃSTWO PEWNI, NIE PODŁĄCZAJCIE BUTLI. Należy unikać nieszczelności; okresowo należy sprawdzać szczelność przewodów i złączy za pomoca środka pieniącego (roztwór mydła) lub poprzez test spadku ciśnienia. Butle powinny być przymocowane do ścian w pozycji pionowej. Butle nie powinny się nagrzewać (temperatura butli nie powinna przekraczać 45 C). Zbiorniki kriogeniczne Promieniowanie UV Zbiorniki ułatwiają pracę przy większym zapotrzebowaniu na gaz. Środki ostrożności przy transporcie i przechowywaniu jak wyżej. Uwaga: wyrównywanie ciśnienia gazu do atmosfery występuje w regularnych odstępach czasu, w zależności od poboru gazu (ubytki mogą wynosić nawet 10% objętości). Jeśli ubytki są zbyt wysokie, armatura i osłona zbiornika może pokryć się szronem. W takim przypadku należy zamknąć zawór zbiornika lub zmniejszyć ubytki aż do zniknięcia oszronienia. Plazma emituje intensywne promieniowanie ultrafioletowe. Drzwiczki komory plazmy posiadają zabezpieczenie blokujące zapalenie plazmy przy otwarciu. Są one wyposażone w filtr szklany o wysokiej gęstości, umożliwiający bezpieczną obserwację plazmy Warunki instalacyjne - Spektrometry ICP serii Integra

6 Zbiornik na ścieki Otwarty zbiornik na ścieki powinien znajdować się poniżej blatu stołu. Pojemnik nie może być wykonany ze szkła i nie może być zamknięty. Idealnym rozwiązaniem jest naczynie z tworzywa sztucznego. Jeżeli będą stosowane rozpuszczalniki organiczne należy upewnić się, że tworzywo jest odporne na te rozpuszczalniki. Konieczne jest zapewnienie swobodnego przepływu powietrza dookoła i wewnątrz pojemnika (pojemnik nie może być szczelnie zamknięty i nie powinien być zamykany w szafkach). Ścieki powinny być usuwane/utylizowane zgodnie z przepisami krajowymi. Próbki łatwopalne Łatwopalne próbek należy umieszczać w małych naczyniach z wąskim otworem (na przykład o objętości ml lub małe probówki). Próbki powinny znajdować się w możliwie dużej odległości od plazmy. Nie należy przechowywać dużych ilości rozpuszczalnika w pobliżu przyrządu. Inne środki ostrożności Zwykłe należy przestrzegać typowych zasad bezpieczeństwa związanych z pracą w laboratorium. Szkło Należy zachować szczególną ostrożność podczas montażu i demontażu elementów szklanych, w tym palnika, komory mgłowej i nebulizera. Wysoka temperatura Paląca się plazma osiąga ekstremalne temperatury. Po zgaszeniu plazmy należy odczekać kilka minut, aby palnik i cewka ostudziły się. Warunki instalacyjne - Spektrometry ICP serii Quantima - 5 -

7 Specyfikacja Warunki instalacyjne - Spektrometry ICP serii Integra

8 Warunki środowiskowe Spektrometr Quantima jest przeznaczony do pracy w pomieszczeniach. Jakość powietrza Pył i opary korozyjne mają negatywny wpływ na pracę przyrządu. Pomieszczenie, w którym będzie się znajdował przyrząd, powinno być klimatyzowane lub mieć zapewnioną dobrą wentylację. Firma GBC nie ponosi odpowiedzialności i nie uwzględnia reklamacji wynikających z niewłaściwej pracy przyrządu w warunkach znacznie odbiegających od zalecanych. Wylot powietrza z klimatyzatora nie powinien być skierowany bezpośrednio na przyrząd. Należy zapewnić, aby klimatyzacja nie była wyłączana na noc i podczas dni wolnych. Temperatura powietrza o C Wilgotność względna 8-80 %, bez kondensacji Lokalizacja wysokościowa (budynku/pomieszczenia): Od poziomu morza do 2200 m. Wyciąg Wyciąg nad plazmą powinien odprowadzać gazy na zewnątrz budynku. Wyciąg powinien zapewnić wydajność nie mniejszą niż 6 m 3 /min. W celu zapewnienia stabilności plazmy w różnych warunkach wyciąg powinien być zaopatrzony w regulację wydajności. Argon Czystość Ciśnienie Czystość argonu powinna odpowiadać poziomowi przynajmniej 99.9%. Czystość zalecana to 99.99%. Poniżej podano dopuszczane wartości zanieczyszczeń w argonie: Argon 99.99% Tlen < 10 ppm Azot < 50 ppm CO 2 < 5 ppm CO < 1 ppm Węglowodory jako CH < 1 ppm Wodór < 1 ppm Wilgoć < 12 ppm (przy pełnym ciśnieniu) kpa Warunki instalacyjne - Spektrometry ICP serii Quantima - 7 -

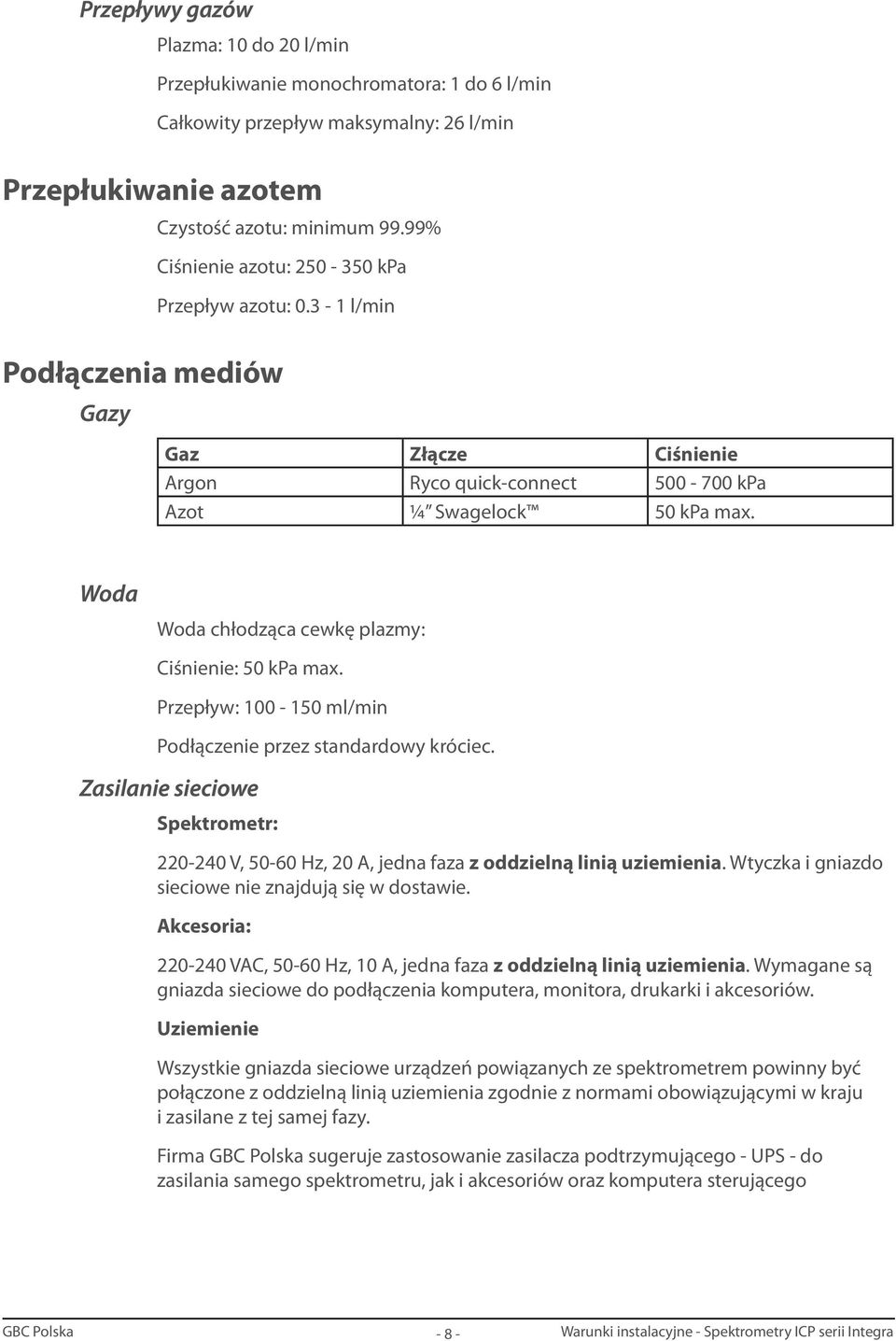

9 Przepływy gazów Plazma: 10 do 20 l/min Przepłukiwanie monochromatora: 1 do 6 l/min Całkowity przepływ maksymalny: 26 l/min Przepłukiwanie azotem Czystość azotu: minimum 99.99% Ciśnienie azotu: kpa Przepływ azotu: l/min Podłączenia mediów Gazy Gaz Złącze Ciśnienie Argon Ryco quick-connect kpa Azot ¼ Swagelock 50 kpa max. Woda Woda chłodząca cewkę plazmy: Ciśnienie: 50 kpa max. Przepływ: ml/min Podłączenie przez standardowy króciec. Zasilanie sieciowe Spektrometr: V, Hz, 20 A, jedna faza z oddzielną linią uziemienia. Wtyczka i gniazdo sieciowe nie znajdują się w dostawie. Akcesoria: VAC, Hz, 10 A, jedna faza z oddzielną linią uziemienia. Wymagane są gniazda sieciowe do podłączenia komputera, monitora, drukarki i akcesoriów. Uziemienie Wszystkie gniazda sieciowe urządzeń powiązanych ze spektrometrem powinny być połączone z oddzielną linią uziemienia zgodnie z normami obowiązującymi w kraju i zasilane z tej samej fazy. Firma sugeruje zastosowanie zasilacza podtrzymującego - UPS - do zasilania samego spektrometru, jak i akcesoriów oraz komputera sterującego Warunki instalacyjne - Spektrometry ICP serii Integra

10 Komputer i oprogramowanie Oprogramowanie jest dostarczane razem ze spektrometrem. Komputer CPU Pentium lub AMD, minimum 256 MB RAM, dwa porty szeregowe, porty USB, dysk twardy minimum 40 GB. Oprogramowanie System operacyjny Microsoft Windows XP. Dostarczone oprogramowanie steruje spektrometrem i akcesoriami. Przetwarzanie danych Analizy w oparciu o emisję atomową. Grafika Wyświetlanie skanów (wzgl. długości fali), krzywych kalibracyjnych i różnych parametrów urządzenia w grafice wysokiej rozdzielczości. Kursor graficzny można stosować do uzyskiwania cyfrowych informacji z wykresów. Funkcja powiększania (zoom). Przechowywanie danych Możliwe jest zapisanie sygnałów graficznych, aplikacji, wyników, etykiet próbek, ciężarów i rozcieńczeń oraz nagłówków raportów. Jakość Dostarczane jako standard, opcje oprogramowania zgodne z GLP oraz GMP. Generowanie raportu Raporty można drukować podczas pracy albo z wyników zapisanych w pamięci. Raporty mogą zawierać nagłówki, uwagi, parametry aparaturowe, wykresy krzywych kalibracyjnych, etykiety próbek, wyniki i informacje statystyczne. Parametry spektrometru Optyka Monochromator Czerny-Turner 750 mm. Dyfrakcyjna siatka holograficzna 1800 linii/mm ustawiana przez nieliniowy napęd GBC. Dokładność długości fali lepsza niż 15 pm. Rozdzielczość 2 pm. Zakres długości fal nm w pierwszym rzędzie, nm w drugim rzędzie. System przepłukiwania azotem dla analiz poniżej 190 nm. Boczny podgląd plazmy z wyborem wysokości obserwacji 3-20 mm powyżej palnika. Warunki instalacyjne - Spektrometry ICP serii Quantima - 9 -

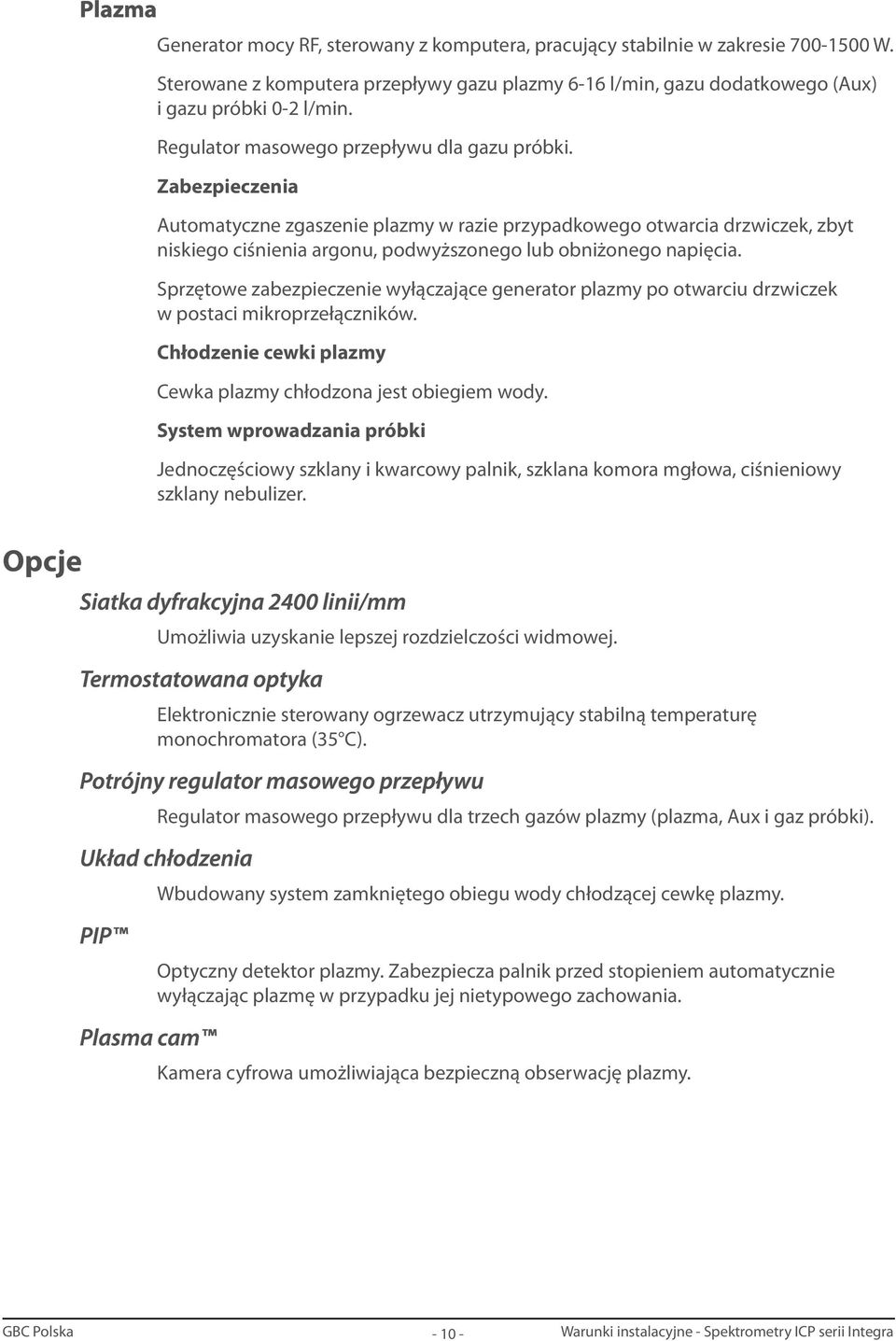

11 Plazma Generator mocy RF, sterowany z komputera, pracujący stabilnie w zakresie W. Sterowane z komputera przepływy gazu plazmy 6-16 l/min, gazu dodatkowego (Aux) i gazu próbki 0-2 l/min. Regulator masowego przepływu dla gazu próbki. Zabezpieczenia Automatyczne zgaszenie plazmy w razie przypadkowego otwarcia drzwiczek, zbyt niskiego ciśnienia argonu, podwyższonego lub obniżonego napięcia. Sprzętowe zabezpieczenie wyłączające generator plazmy po otwarciu drzwiczek w postaci mikroprzełączników. Chłodzenie cewki plazmy Cewka plazmy chłodzona jest obiegiem wody. System wprowadzania próbki Jednoczęściowy szklany i kwarcowy palnik, szklana komora mgłowa, ciśnieniowy szklany nebulizer. Opcje Siatka dyfrakcyjna 2400 linii/mm Umożliwia uzyskanie lepszej rozdzielczości widmowej. Termostatowana optyka Elektronicznie sterowany ogrzewacz utrzymujący stabilną temperaturę monochromatora (35 C). Potrójny regulator masowego przepływu Regulator masowego przepływu dla trzech gazów plazmy (plazma, Aux i gaz próbki). Układ chłodzenia Wbudowany system zamkniętego obiegu wody chłodzącej cewkę plazmy. PIP Optyczny detektor plazmy. Zabezpiecza palnik przed stopieniem automatycznie wyłączając plazmę w przypadku jej nietypowego zachowania. Plasma cam Kamera cyfrowa umożliwiająca bezpieczną obserwację plazmy Warunki instalacyjne - Spektrometry ICP serii Integra

12 Akcesoria Stół do spektrometru Autosampler Sugerowany stół do spektrometru Quantima, wyposażony w kółka. Autosampler SDS540 umożliwiający automatyczną analizę do 540 próbek. Generator wodorków Generator HG3000PII do analiz ultraśladowych ilości pierwiastków tworzących wodorki. Nawilżacz argonu Chroni nebulizer przed zablokowaniem i umożliwia analizowanie próbek zawierających nawet do 40% rozpuszczonych soli. Tor wprowadzania próbki: Demontowalny palnik z oddzielnymi rurkami - zewnętrzną, wewnętrzną i próbki. Komora mgłowa chłodzona cieczą z układem chłodzenia. Nebulizer V-groove Babbington. System odporny na HF, składający się z demontowalnego palnika z ceramiczną rurką próbki, polipropylenowej komory mgłowej i nebulizera typu V-groove. Warunki instalacyjne - Spektrometry ICP serii Quantima

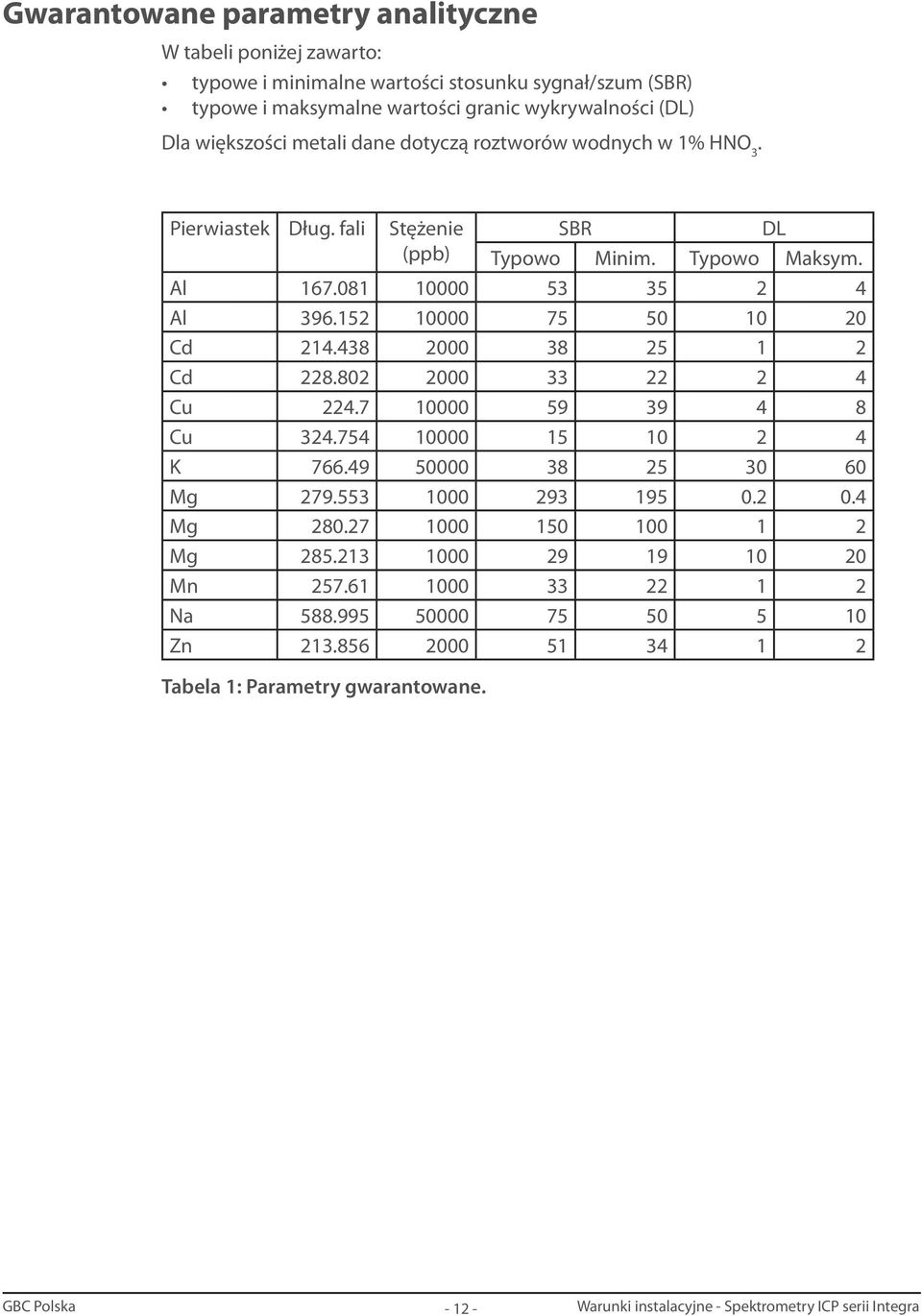

13 Gwarantowane parametry analityczne W tabeli poniżej zawarto: typowe i minimalne wartości stosunku sygnał/szum (SBR) typowe i maksymalne wartości granic wykrywalności (DL) Dla większości metali dane dotyczą roztworów wodnych w 1% HNO 3. Pierwiastek Dług. fali Stężenie SBR DL (ppb) Typowo Minim. Typowo Maksym. Al Al Cd Cd Cu Cu K Mg Mg Mg Mn Na Zn Tabela 1: Parametry gwarantowane Warunki instalacyjne - Spektrometry ICP serii Integra

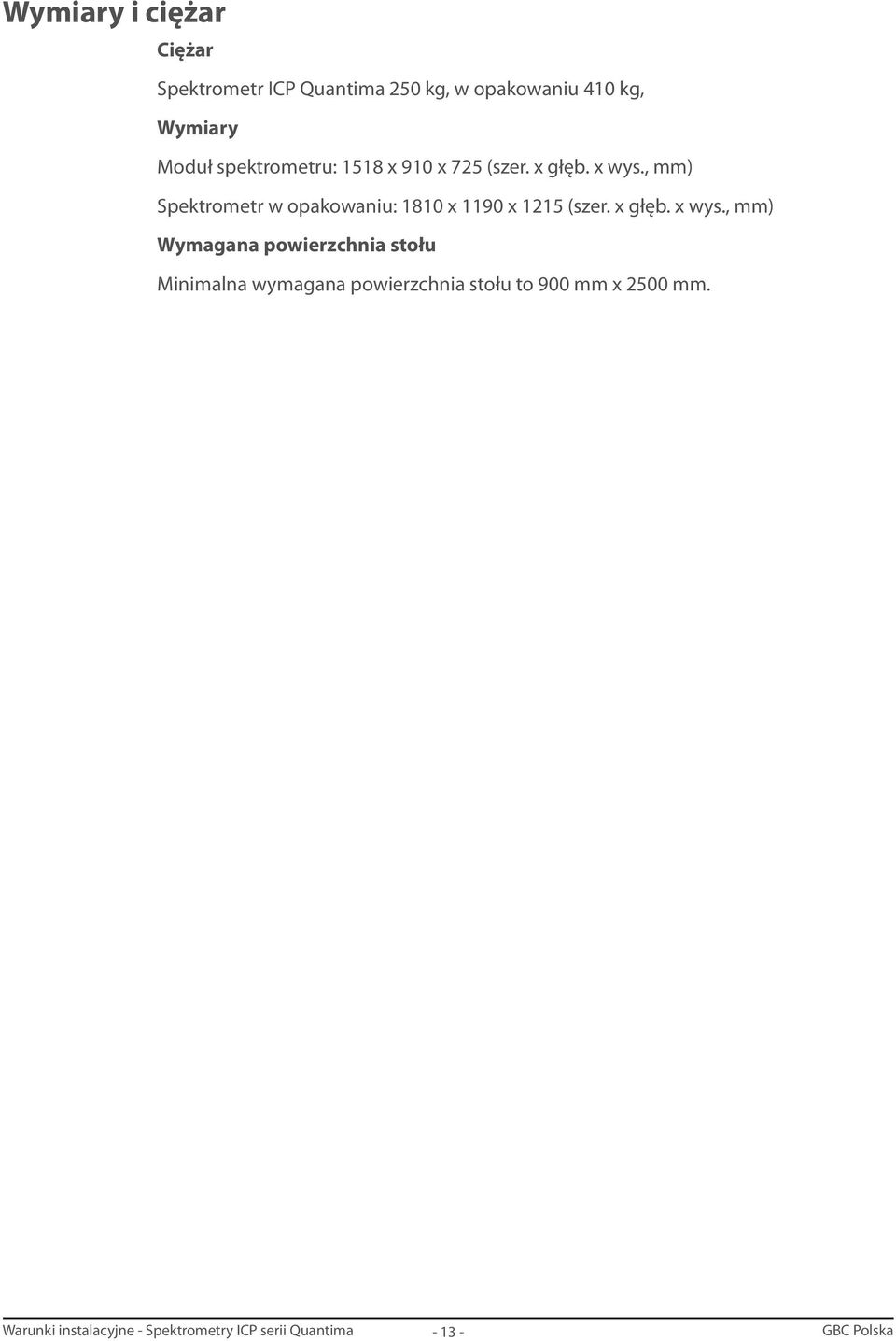

14 Wymiary i ciężar Ciężar Spektrometr ICP Quantima 250 kg, w opakowaniu 410 kg, Wymiary Moduł spektrometru: 1518 x 910 x 725 (szer. x głęb. x wys., mm) Spektrometr w opakowaniu: 1810 x 1190 x 1215 (szer. x głęb. x wys., mm) Wymagana powierzchnia stołu Minimalna wymagana powierzchnia stołu to 900 mm x 2500 mm. Warunki instalacyjne - Spektrometry ICP serii Quantima

15 Przygotowanie pomieszczenia Warunki instalacyjne - Spektrometry ICP serii Integra

16 Przygotowanie pomieszczenia Poniższe zalecenia należy potraktować z należytą uwagą. Poprawna realizacja przygotowania pomieszczenia przed instalacją umożliwi sprawniejszą i szybszą instalację i wyeliminuje prawdopodobieństwo ewentualnego uszkodzenia sprzętu. Wymagania dotyczące pomieszczenia Jakość powietrza Wentylacja Jakość powietrza, temperatura, ciśnienie i wilgotność powinny być zgodne ze specyfikacją na str. 7. W czasie, gdy plazma się pali, spektrometr wytwarza ok 1500 W ciepła (dodatkowo sama plazma jest silnym źródłem ciepła, które powinno być usuwane z pomieszczenia przez instalację wyciągową). Ustawienie przyrządu Promienie słoneczne nie powinny padać bezpośrednio na obudowę przyrządu. Przyrząd nie powinien być usytuowany w pobliżu głównych ciągów komunikacyjnych w budynku. Przyrząd nie powinien być narażony na wibracje. Wylot powietrza z klimatyzatora nie powinien być skierowany bezpośrednio na przyrząd. Należy zapewnić, aby klimatyzacja nie była wyłączana na noc i podczas dni wolnych. Wymiary spektrometru 725mm 910mm 1518mm Rysunek 1: Spektrometr Quantima Warunki instalacyjne - Spektrometry ICP serii Quantima

17 Stół dla spektrometru Jeżeli przewidziano stół nieruchomy, powinien być on tak ustawiony, aby zapewnić swobodny dostęp ze wszystkich stron. Minimalna odległość od najbliższej ściany nie powinna być mniejsza niż 750 mm. GBC zaleca stół ruchomy (na kółkach). Stół ruchomy umożliwi wypakowanie i ustawienie przyrządu na wolnej przestrzeni, a następnie przetoczenie do docelowego pomieszczenia. Stół taki ułatwi również dostęp serwisowy do urządzenia. Użytkownik powinien zapewnić stół posiadający stalową konstrukcję nośną oraz laminowany blat o grubości nie mniejszej niż 36 mm. Powinien być wyposażony w solidne kółka (o nośności min. 75 kg każde) oraz mechanizm hamulca zapobiegający przemieszczaniu się stołu po instalacji. Minimalne wymiary stołu to 1500 x 900 mm dla samego spektrometru lub 2200 x 900 mm jeżeli przewidziano możliwość ustawienia autosamplera. Nośność stołu powinna wynosić 300 kg. Należy również zapewnić miejsce na dodatkowe urządzenia, w tym miejsce na komputer i akcesoria. Wymagana przestrzeń Panel tylny Panel lewy UWAGA: Panel prawy Okresowa obsługa wymaga dostępu do tylnego panelu co 4 miesiące. Spektrometr zainstalowany na stole ruchomym wymaga pozostawienia minimum 150 mm odstępu dla podłączeń gazowych i poprawnej wentylacji. Spektrometr zainstalowany na stole nieruchomym wymaga pozostawienia minimum 750 mm odstępu od ściany. Należy pozostawić 500 mm dla poprawnej wentylacji. Z prawej strony znajduje się główny wyłącznik spektrometru. Należy zapewnić stały i swobodny dostęp do wyłącznika Warunki instalacyjne - Spektrometry ICP serii Integra

18 Typowe ustawienie spektrometru Przyłącze gazu Zasilanie 1190mm 505mm 500mm min Wolna przestrzeń Biurko na PC 700 x 850 Widok od góry Wyciąg 100mm Quantima SDS 540 Sampler 910mm Komputer Widok od frontu Rys. 2: Typowe ustawienie spektrometru Na rysunku 2 pokazano przykład instalacji na stole ruchomym spektrometru i autosamplera SDS 540. Aby zapewnić swobodny dostęp do wyłącznika zasilania spektrometru, odległość pomiędzy przyrządem i autosamplerem powinna wynosić przynajmniej 200 mm. Zasilanie Gniazda zasilania Specyfikację podano na stronie 8. Warunki instalacyjne - Spektrometry ICP serii Quantima

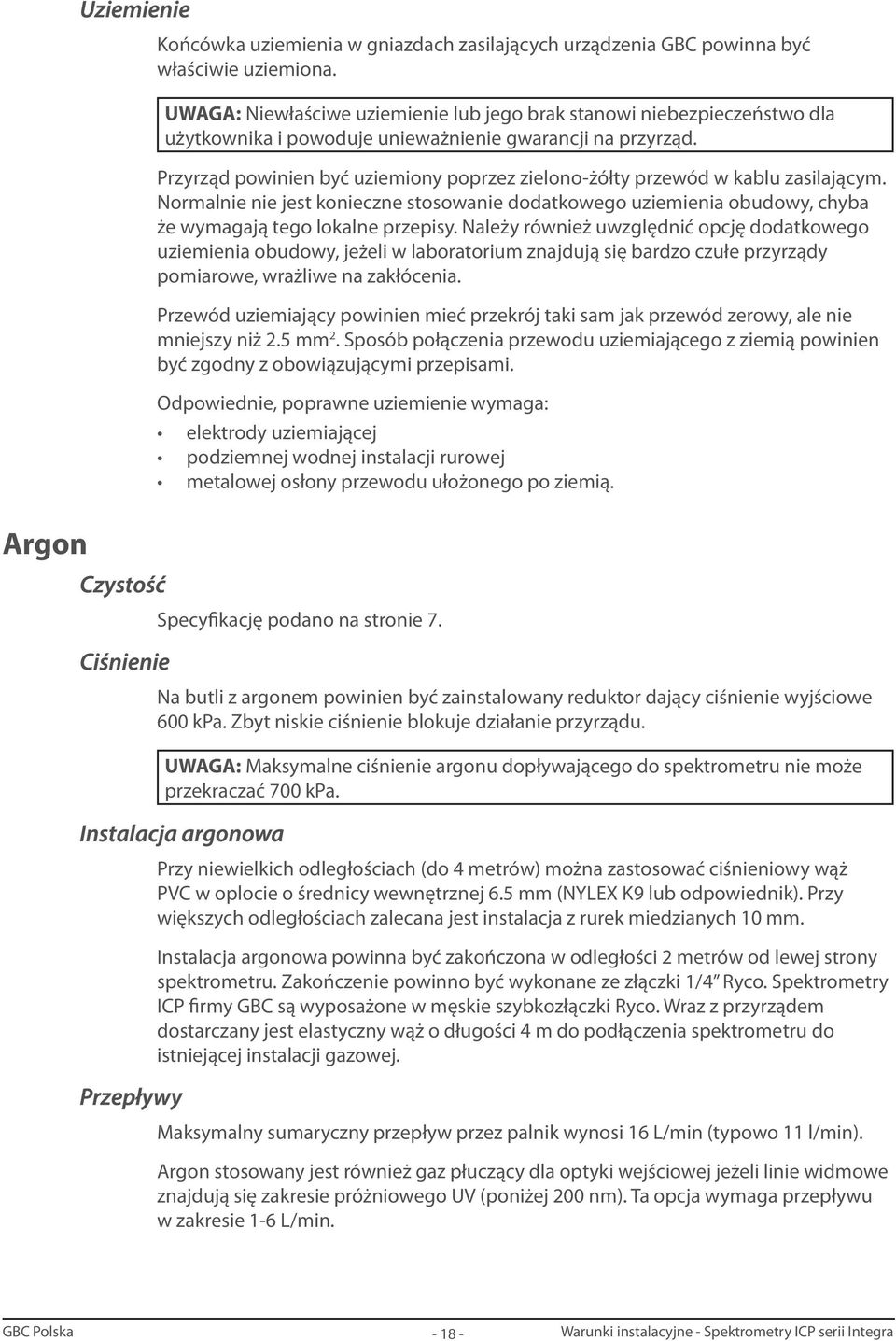

19 Argon Uziemienie Czystość Ciśnienie Końcówka uziemienia w gniazdach zasilających urządzenia GBC powinna być właściwie uziemiona. UWAGA: Niewłaściwe uziemienie lub jego brak stanowi niebezpieczeństwo dla użytkownika i powoduje unieważnienie gwarancji na przyrząd. Przyrząd powinien być uziemiony poprzez zielono-żółty przewód w kablu zasilającym. Normalnie nie jest konieczne stosowanie dodatkowego uziemienia obudowy, chyba że wymagają tego lokalne przepisy. Należy również uwzględnić opcję dodatkowego uziemienia obudowy, jeżeli w laboratorium znajdują się bardzo czułe przyrządy pomiarowe, wrażliwe na zakłócenia. Przewód uziemiający powinien mieć przekrój taki sam jak przewód zerowy, ale nie mniejszy niż 2.5 mm 2. Sposób połączenia przewodu uziemiającego z ziemią powinien być zgodny z obowiązującymi przepisami. Odpowiednie, poprawne uziemienie wymaga: elektrody uziemiającej podziemnej wodnej instalacji rurowej metalowej osłony przewodu ułożonego po ziemią. Specyfikację podano na stronie 7. Na butli z argonem powinien być zainstalowany reduktor dający ciśnienie wyjściowe 600 kpa. Zbyt niskie ciśnienie blokuje działanie przyrządu. UWAGA: Maksymalne ciśnienie argonu dopływającego do spektrometru nie może przekraczać 700 kpa. Instalacja argonowa Przepływy Przy niewielkich odległościach (do 4 metrów) można zastosować ciśnieniowy wąż PVC w oplocie o średnicy wewnętrznej 6.5 mm (NYLEX K9 lub odpowiednik). Przy większych odległościach zalecana jest instalacja z rurek miedzianych 10 mm. Instalacja argonowa powinna być zakończona w odległości 2 metrów od lewej strony spektrometru. Zakończenie powinno być wykonane ze złączki 1/4 Ryco. Spektrometry ICP firmy GBC są wyposażone w męskie szybkozłączki Ryco. Wraz z przyrządem dostarczany jest elastyczny wąż o długości 4 m do podłączenia spektrometru do istniejącej instalacji gazowej. Maksymalny sumaryczny przepływ przez palnik wynosi 16 L/min (typowo 11 l/min). Argon stosowany jest również gaz płuczący dla optyki wejściowej jeżeli linie widmowe znajdują się zakresie próżniowego UV (poniżej 200 nm). Ta opcja wymaga przepływu w zakresie 1-6 L/min Warunki instalacyjne - Spektrometry ICP serii Integra

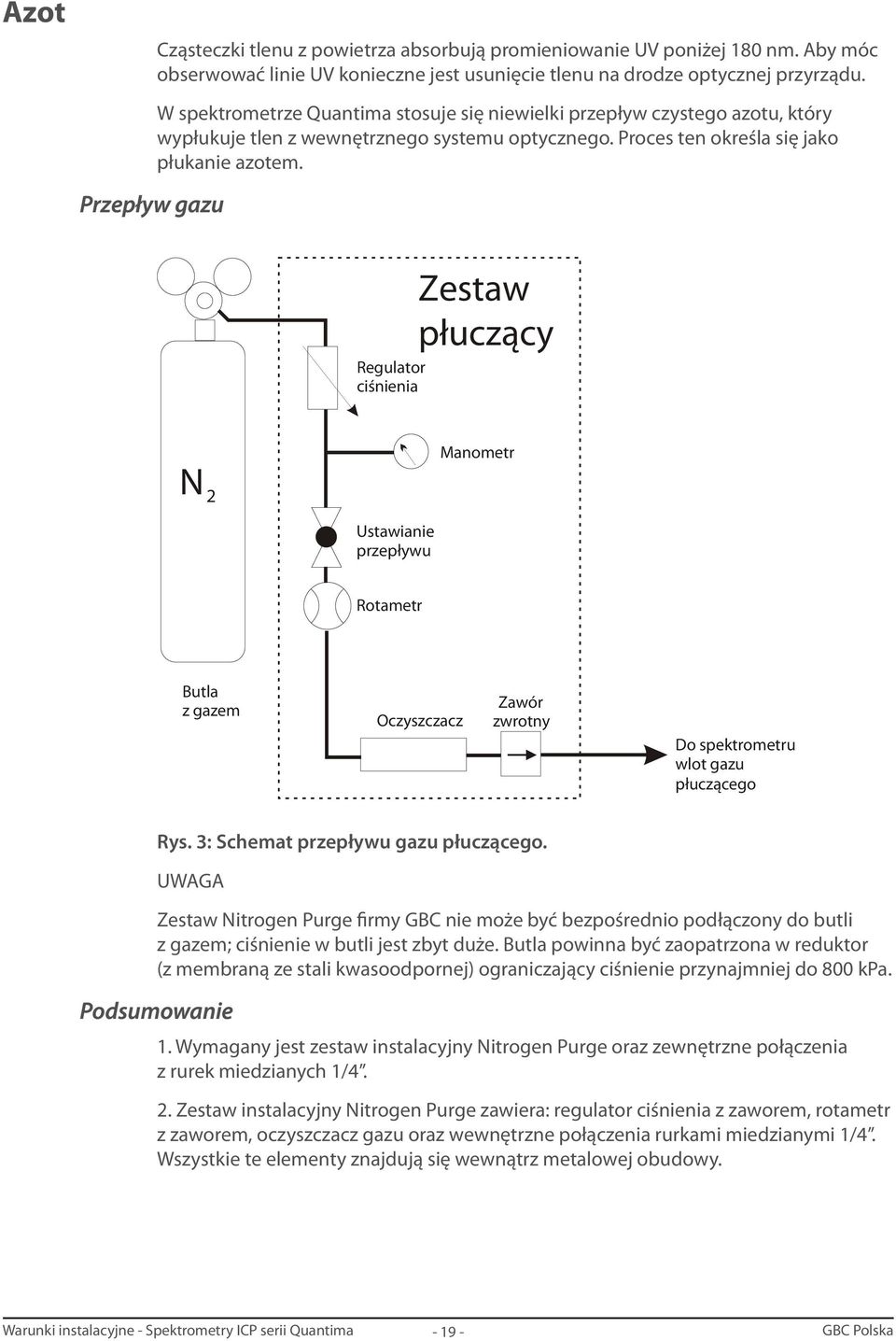

20 Azot Cząsteczki tlenu z powietrza absorbują promieniowanie UV poniżej 180 nm. Aby móc obserwować linie UV konieczne jest usunięcie tlenu na drodze optycznej przyrządu. Przepływ gazu W spektrometrze Quantima stosuje się niewielki przepływ czystego azotu, który wypłukuje tlen z wewnętrznego systemu optycznego. Proces ten określa się jako płukanie azotem. Regulator ciśnienia Zestaw płuczący N 2 Ustawianie przepływu Manometr Rotametr Butla z gazem Oczyszczacz Zawór zwrotny Do spektrometru wlot gazu płuczącego Rys. 3: Schemat przepływu gazu płuczącego. UWAGA Zestaw Nitrogen Purge firmy GBC nie może być bezpośrednio podłączony do butli z gazem; ciśnienie w butli jest zbyt duże. Butla powinna być zaopatrzona w reduktor (z membraną ze stali kwasoodpornej) ograniczający ciśnienie przynajmniej do 800 kpa. Podsumowanie 1. Wymagany jest zestaw instalacyjny Nitrogen Purge oraz zewnętrzne połączenia z rurek miedzianych 1/4. 2. Zestaw instalacyjny Nitrogen Purge zawiera: regulator ciśnienia z zaworem, rotametr z zaworem, oczyszczacz gazu oraz wewnętrzne połączenia rurkami miedzianymi 1/4. Wszystkie te elementy znajdują się wewnątrz metalowej obudowy. Warunki instalacyjne - Spektrometry ICP serii Quantima

21 3. Dodatkowe rurki miedziane 1/4 konieczne połączenia linii gazowej azotu z zestawem oraz zestawu ze spektrometrem. Długości rurek/połączeń powinny zostać określone przed instalacją urządzenia. 4. Właściwe łączniki bądź adaptery gazowe do podłączenia rurek miedzianych 1/4 z instalacją gazową (reduktorem na butli). Numery katalogowe: Zestaw, Nitrogen Purged Installation Rurka miedziana, średnica zewnętrzna 6.35 mm x 20 SWG wyżarzana. Wygląd i wymiary Poniższy rysunek pokazuje wygląd i wymiary zmontowanego zestawu Nitrogen Purge, podłączenia wlotowe i wylotowe gazu oraz otwory montażowe. Rys. 4 Zestaw do płukania azotem GBC Warunki instalacyjne - Spektrometry ICP serii Integra

22 Wyciąg Podczas pracy spektrometru ICP plazma może wytworzyć gazy, które są potencjalnie toksyczne i/lub mają własności korozyjne. Sam spektrometr i znajdujący się w nim generator RF wytwarza stosunkowo duże ilości ciepła. Wyciąg nad plazmą Wyciąg nad plazmą musi odprowadzać gazy do atmosfery (tzn. na zewnątrz budynku). Wyciąg powinien zapewnić wydajność nie mniejszą niż 6 m 3 /min. W celu zapewnienia stabilności plazmy w różnych warunkach wyciąg powinien być zaopatrzony w regulację wydajności. Kompletny wyciąg (z wentylatorem i regulacją wydajności) można zamówić w firmie GBC (nr katalogowy ). Okap wyciągu nie powinien stykać się z kominkiem spektrometru, należy zapewnić około 10 cm odstępu. Zbyt mały odstęp może powodować fluktuacje plazmy i wpływać na wyniki analiz. Informacje o lokalizacji wyciągu znajdują się na stronie 17. Wentylator zasysający Wylot do instalacji/ atmosfery Pozostawić 100mm wolnej przestrzeni 920 mm Rys. 5: Wyciąg Generator RF Generator RF jest chłodzony powietrzem i wytwarza ponad 1 kw ciepła. W zależności od lokalnych uwarunkowań i wymagań związanych z instalacją klimatyzacji, wylot ciepłego powietrza z generatora można pozostawić wolny (nagrzewa się wówczas pomieszczenie) lub zastosować dodatkową/standardową wentylację. Warunki instalacyjne - Spektrometry ICP serii Quantima

23 Lista pre-instalacyjna Przed rozpoczęciem instalacji należy upewnić się, że sprawdzono/wykonano wszystkie poniższe zalecenia. Pozycja Opis Przestrzeń 1.8 m głębokość (stół ruchomy) 2.7 m głębokość (stół nieruchomy) 3 m szerokość (w tym 50 cm z lewej) Info o jakości powietrza i wymaganiach wentylacji na str. 7 Instalacja argonowa Zbiornik kriogeniczny lub butla (opis str. 7) Instalacja azotowa Butla (opis na str. 19) i zestaw płuczący Podłączenia gazu < 2 m od lewej ścianki przyrządu Podłączenie wody < 2 m od lewej ścianki przyrządu (info str. 8) Instalacja wyciągowa 6 m 3 /min, 10 cm powyżej kominka przyrządu (str. 21) Zasilanie 20A do spektrometru, 10A do komputera i pozostałych urządzeń (str. 17) Stół Ruchomy, na kółkach lub wolna przestrzeń 0.75 m za przyrządem (str. 16) Tabela 2: Lista pre-instalacyjna Warunki instalacyjne - Spektrometry ICP serii Integra

24 POLSKA ul. Lubomira 4 lok Warszawa Tel.: Fax.: Biuro serwisowe: gbc@gbcpolska.pl Warunki instalacyjne - Spektrometry ICP serii Quantima
