KONCERT PLENEROWY WYMAGANIA TECHNICZNE 2018r.

Transkrypt

1 KONCERT PLENEROWY WYMAGANIA TECHNICZNE 2018r. Realizator FOH Paweł Danielski tel

2 Niniejszy dokument jest integralną częścią umowy i zawiera wymagania techniczne zespołu DE MONO niezbędne do przeprowadzenia koncertu na właściwym poziomie. Jeśli przewidują Państwo jakiekolwiek zmiany względem niniejszego dokumentu, prosimy o kontakt z realizatorami zespołu w celu uzyskania akceptacji. NAGŁOŚNIENIE Niezbędny jest profesjonalny system nagłośnieniowy typu Line Array, pochodzący od renomowanego producenta. Cała aparatura musi być uziemiona, wolna od jakichkolwiek przydźwięków i szumów. System musi być stereofoniczny, a obie jego strony muszą grać identycznie. System P.A musi być podwieszony na wieżach typu LAYHER, lub kratownicy połączonej z konstrukcją sceny. Niedopuszczalne jest podwieszenie aparatury w oknie sceny! System musi być zarządzany za pomocą dedykowanego przez producenta procesora DSP. System nagłośnieniowy musi być przygotowany przez wykwalifikowanego inżyniera, korzystającego z profesjonalnych narzędzi. Osoba ta musi być obecna na stanowisku FOH i mieć możliwość ingerencji w ustawienia aparatury przez cały czas trwania prób i koncertu zespołu DE MONO. System P.A musi pokrywać jednolitym dźwiękiem całą powierzchnię audytorium i być zdolny do wygenerowania nieprzesterowanego dźwięku, o poziomie 105db A SPL przy stanowisku FOH. Jeżeli system główny nie jest w stanie pokryć przestrzeni przed sceną, niezbędny jest Front-Fill! Wszystkie elementy systemu powinny być zgrane fazowo. Preferowani producenci systemów nagłośnieniowych: Meyer Sound L Acoustics d&b Audiotechnik Martin Audio Electro-Voice Eaw, JBL etc. Prosimy nie proponować systemów produkowanych we własnym zakresie oraz daleko-wschodnich kopii str. 1

3 KONSOLETA F.O.H. Preferowane konsolety dźwiękowe: DiGiCo SD9,SD8,SD10,SD12,SD5 Soundcraft Vi1,Vi400,Vi600,Vi3000,Vi5000,Vi7000 Avid Venue Profile, SC 48 Prosimy o przygotowanie wyjść z konsolety na matrycach : Left, Right, Sub, Front-Fill Mikser powinien być ustawiony w 2/3 długości widowni i na osi symetrii sceny. Stanowisko FOH musi być bezwzględnie ogrodzone, tak żeby uniemożliwić dostęp do niego osobom postronnym. SYSTEM MONITOROWY Prosimy o zapewnienie profesjonalnej konsolety monitorowej. Konsoleta monitorowa musi posiadać co najmniej 48 kanałów wejściowych i 14 szyn wyjściowych typu AUX. Prosimy o zapewnienie doświadczonego, miłego i wypoczętego realizatora monitorowego. Zespół potrzebuje następujących urządzeń: 4 x Stereofoniczny, bezprzewodowy system douszny: SHURE PSM900/PSM1000 SENNHEISER EW 300 G3 6 x monitor podłogowy typu wedge, renomowanego producenta : SOUNDMAN SLS Acoustics M2 Meyer Sound MJF-212/UM-100P d&b MAX/M2/M4, Martin Audio LE 1200 L Acoustics X12,X15HiQ 2

4 TORY MONITOROWE AUX NR MUZYK SPECYFIKACJA AUX 1 BANAN (git 1 SR) podłoga KOMP 1-6, STOPA, WERBEL, H/H AUX 2 ANDRZEJ (wokal) podłoga x 2 KOMP 1-6, STOPA, WERBEL, H/H, VOC (swój), SAX AUX 3 DZIDEK (git 2 SL) podłoga KOMP 1-6, STOPA, WERBEL, H/H, GITARA AKUSTYCZNA AUX 4 PEŁKA (sax + perc) podłoga KOMP 1-6, STOPA, WERBEL, H/H, PERC, SAX, EVI, WAVE DRUM AUX 5 PIOTREK (bas) podłoga KOMP 1-6, STOPA, WERBEL, H/H, BAS AUX 6-7 ANDRZEJ (wokal) ucho KOMP 1-7, KLAWISZ 1 i 2, WOKAL (swój), GITARA AKUSTYCZNA AUX 8-9 PAWEŁ (klawisze) ucho MIX WSZYSTKIEGO, NAJGŁOŚNIEJ KLAWISZE I WOKAL (swój) AUX KORBA (perkusja) ucho MIX WSZYSTKIEGO, NAJGŁOŚNIEJ PERKUSJA I CLICK AUX SIDE FILL KOMP 1-6, STOPA WERBEL, H/H, BAS, KLAWISZE, WOKALE CUE JIMI (technika) ucho CUE 3

5 ZASILANIE Cały sprzęt wykorzystywany na scenie, oraz sprzęt używany przez muzyków musi być zasilany z tego samego źródła zasilania. Napięcie 230V50Hz powinno być stabilne bez spadków przy pełnym obciążeniu podczas koncertu. Niezależnie od rodzaju zasilania, jedno lub trójfazowego, wymagane jest zastosowanie dodatkowego przewodu ochronnego! Wymagana jest obecność wykwalifikowanego elektryka, przez cały czas trwania próby oraz koncertu zespołu DE MONO. Organizator koncertu jest odpowiedzialny za bezpieczeństwo muzyków, techników oraz sprzętu zespołu. W przypadku współdzielenia sceny podczas koncertu z innymi zespołami prosimy o zapewnienie oddzielnego zestawu mikrofonów, systemów dousznych, statywów oraz okablowania. Ponadto absolutnie wymaga się, aby technicy na scenie posiadali odpowiednie przygotowanie i wiedzę w zakresie obsługi urządzeń wymaganych przez zespół. Technika sceniczna musi być gotowa przed przyjazdem techniki zespołu. Całe okablowanie musi być przygotowane, zabezpieczone i sprawdzone przed przyjazdem techniki zespołu. Miejsce na scenie i dojście do niej musi być skonstruowane w sposób nie utrudniający instalacji sprzętu przez technikę zespołu. W trakcie trwania instalacji organizator musi zapewnić swobodne przejście dla techniki zespołu od samochodu ze sprzętem na scenę. Mikser monitorowy musi być wstępnie przygotowany z uwzględnieniem wymagań dotyczących monitorów opisanych w riderze. Musi być zapewniona odpowiednia komunikacja między mikserem przodowym a sceną. 4

6 INPUT LISTA CH. INSTRUMENT / VOC MIKROFON STATYW 1. KICK IN SHURE BETA 91 X 2. KICK OUT EV N/D 868, AUDIX D6, SHURE BETA 52A KRÓTKI 3. SNARE TOP SHURE SM 57 KRÓTKI 4. SNARE BTM SHURE SM 57, SENN E604 CLIP 5. HI-HAT SHURE SM 81 KRÓTKI 6. TOM 1 E 604, SM 57 CLIP 7. TOM 2 E 604, SM 57 CLIP 8. TOM 3 E 604, SM 57 CLIP 9. TOM 4 E 604, SM 57 CLIP 10. OH SHURE SM 81 DŁUGI ŁAMANY 11. OH SHURE SM 81, DŁUGI ŁAMANY 12. BAS DI - BSS,KLARK TEKNIK,RADIAL X 13. GIT EL. 1 SR SM 57, E 906 KRÓTKI 14. GIT EL. 2 SL SM 57, E 906 KRÓTKI 15. GIT. AKUSTYCZNA DI - BSS,KLARK TEKNIK,RADIAL X 16. KEY 1 L DI - BSS,KLARK TEKNIK,RADIAL X 17. KEY 1 R DI - BSS,KLARK TEKNIK,RADIAL X 18. KEY 2 L DI - BSS,KLARK TEKNIK,RADIAL X 19. KEY 2 R DI - BSS,KLARK TEKNIK,RADIAL X 20. EWI DI - BSS,KLARK TEKNIK,RADIAL X 21. PERC SM 57 DŁUGI ŁAMANY 22. WAVE DRUM DI - BSS,KLARK TEKNIK,RADIAL X 23. SAX XLR X 24. ANDRZEJ VOC SHURE UHF-R/ULX-D SHURE SM 58 DŁUGI PROSTY 25. PAWEŁ (KEY) VOC SHURE SM 58 DŁUGI ŁAMANY 26. UKULELE DI - BSS,KLARK TEKNIK,RADIAL X 27. KOMP. 1 L (CHÓRKI) XLR X 28. KOMP. 1 R (CHÓRKI) XLR X 29. KOMP. 2 L (INSTR) XLR X 30. KOMP. 2 R (INSTR) XLR X 31. KOMP. 3 L (PERC.) XLR X 32. KOMP. 3 R (PERC.) XLR X 33. KOMP. CLICK XLR X 5

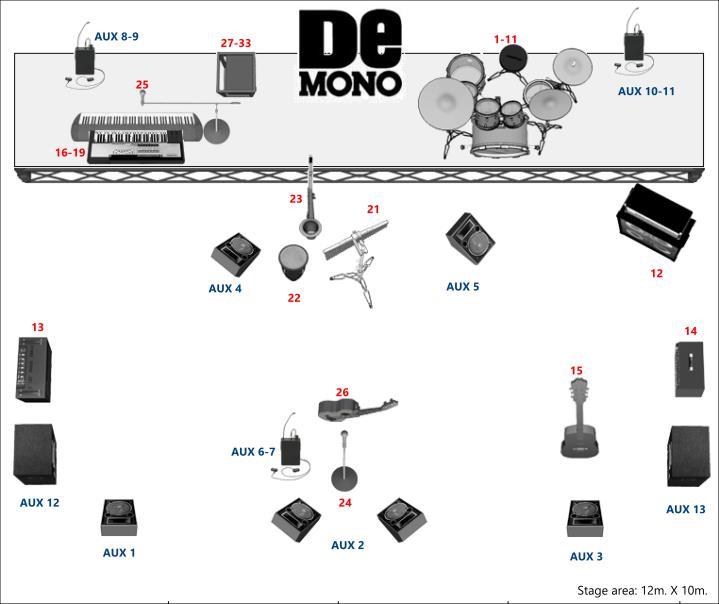

7 STAGE PLAN 6

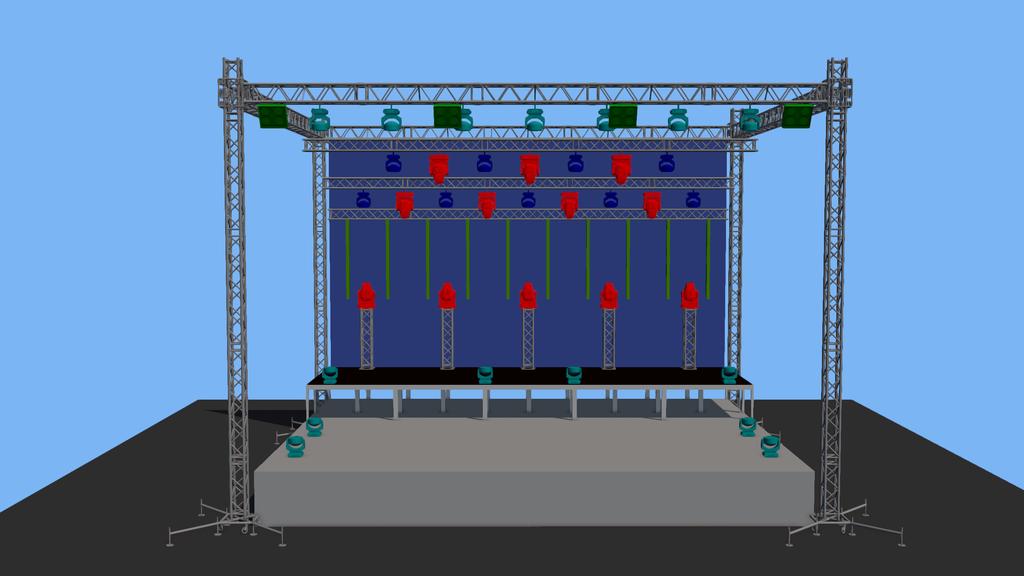

8 OŚWIETLENIE Stanowisko realizatora oświetlenia na podwyższeniu 1m przy stanowisku akustyka Stanowisko zadaszone, chroniące przed deszczem i silnym wiatrem Tylna kratownica mobilna na wyciągarkach w celu dopasowania wysokości Sunstripów oraz ostatniej kreski kontrowej. Obszar sceny jak i przestrzeni przeznaczonej dla publiczności winien być pozbawiony obcego światła (latarnie, banery reklamowe itp.) Urządzenia stawiane na scenie powinny mieć zapas przewodów zasilających i sygnałowych w celu korekty ustawienia po rozstawieniu zespołu. (co najmniej 1m) Follow Spot (co najmniej 1200W HMI) usytuowany na podwyższeniu w osi sceny oraz osoba obsługująca reflektor prowadzący 2 x wytwornica dymu typu Haze + dodatkowe wentylatory (zestawy umieszczone z tyłu sceny po prawej i lewej stronie. W przypadku użycia zamienników w poniżej wymienionym zestawieniu proszony pilny kontakt z realizatorem światła. W przypadku dostępności ekranu LED umieszczonego na horyzoncie sceny (zamiast Sunstripów) umożliwienie wyświetlenia wizualizacji RZUT FRONT 7

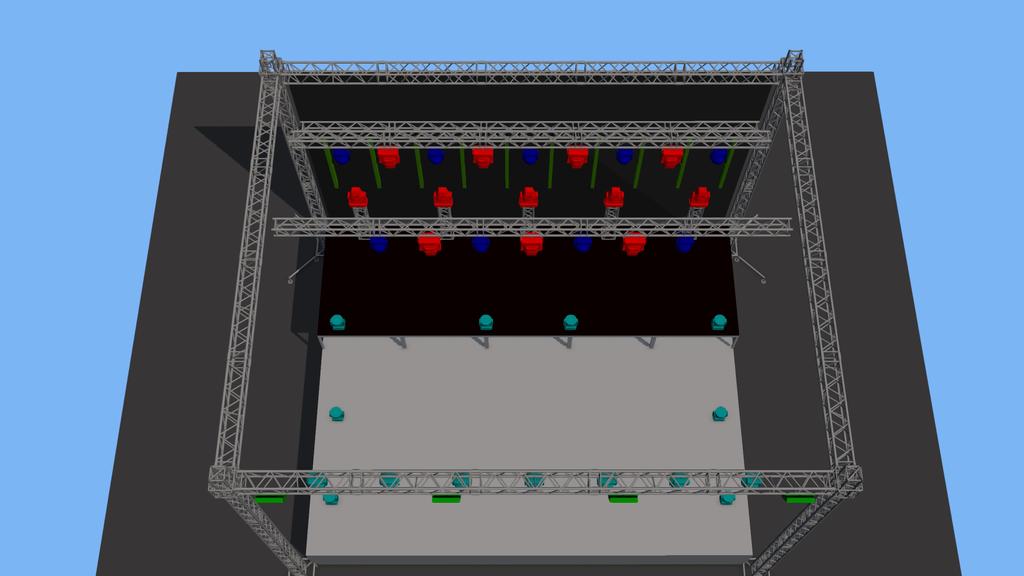

9 RZUT z BOKU RZUT z GÓRY 8

10 ZESTAWIENIE PREFEROWANEGO SPRZĘTU 9 x Robe Spiider Mode 1 (kontra) 49ch 8 x Robe 800 Mode 3 (podłoga) 16ch 7 x Robe 800 Mode 3 (front) 16ch 7 x Robe Pointe Mode 1 (kontra) 24ch 5 x Robe Pointe Mode 1 (podłoga na wieżach 1,5m) 24ch 20 x Sunstrip (10 kanałowe) 4 x Blinder 2 x HaseBase + dodatkowe wentylatory 1 x Folow Spot (co najmniej 1200W HMI) usytuowany na podwyższeniu w osi sceny. 1 x Konsoleta Chamsys (MQ40, MQ60, MQ80, MQ100 lub MQ maxi wing) Dozwolone zamienniki po uprzednim ustaleniu z realizatorem!!! Realizator oświetlenia: Adam Czaplicki tel czaplicki.adas@gmail.com 9

11 SCENA Scena powinna być zadaszona, spełniająca wszystkie normy i wymogi bezpieczeństwa Scena powinna posiadać osłonięte boki oraz tył z czarnym materiałem odpowiednim na daną porę roku i warunki atmosferyczne Miejsca niebezpieczne powinny być odpowiednio oznaczone i zabezpieczone W świetle sceny nie mogą znajdować się obce przedmioty nie związane z koncertem DeMono Ostatnia kreska oświetleniowa powinna być ruchoma w celu dopasowania wysokości aparatów Rozmiary sceny 12 m x 10 m (min. 10m (szerokość) x 8m (głębokość)) wysokość min 7m wysokość podestów min 1m stanowisko monitorowe koniecznie na dodatkowym podeście poza obrysem sceny z tyłu przewyższenie, podest na całą szerokość sceny o głębokości 2m lub 3m, na wysokość 50 cm (miejsce na klawisz i perkusję oraz elementy oświetlenia) 10

12 Scena: Hubert Zieliński: tel
