2,4 GHz Bezprzewodowa niania elektroniczna DENVER SC-2 Podręcznik użytkownika

Transkrypt

1 2,4 GHz Bezprzewodowa niania elektroniczna DENVER SC-2 Podręcznik użytkownika Prosimy o uważne przeczytanie następujących wskazówek dotyczących eksploatacji i bezpieczeństwa:

2 Ważne środki bezpieczeństwa przed instalacją 1 Gratulujemy zakupu 2,4GHz bezprzewodowej niani elektronicznej. Przed uruchomieniem Twojej niani elektronicznej prosimy o uważne przeczytanie wszystkich następujących wskazówek dotyczących bezpieczeństwa i eksploatacji i o zachowanie podręcznika na wypadek potrzeby w przyszłości. Nigdy nie umieszczaj nadajnika do łóżeczka dziecięcego lub kołyski, aby dziecko nie zapłątało się w urządzeniu. Nie umieszczaj i nie mocuj nadajnika i przewodu zasilającego adaptera AC na jakąkolwiek powierzchnię lub ścianę, która znajduje się w zasięgu dziecka. Trzymaj nadajnik i odbiornik poza zasięgiem dzieci. Nigdy nie używaj nadajnika lub odbiornika w pobliżu wody, np. koło wanny, umywalki, pralni, zlewozmywaka kuchennego, w wilgotnej piwnicy itp. W przypadku długotrwałego niekorzystania z urządzenia wyjmij adaptery AC z gniazdka. Nadajnik, odbiornik oraz adaptery AC należy umieścić w ten sposób, aby miały zapewnioną dostateczną wentylację. Trzymaj nadajnik poza zasięgiem bezpośredniego promieniowania słonecznego. Trzymaj nadajnik, odbiornik oraz adaptery AC poza zasięgiem źródeł ciepła, takich jak np. grzejniki, kuchenki lub inne urządzenie emitujące ciepło (włącznie ze wzmacniaczami) tak, aby zapobiec ich przegrzaniu. Należy używać wyłącznie adapterów, które należały do wyposażenia. Używania innych adapterów może spowodować zniszczenie nadajnika i/lub odbiornika. Podłączać wyłącznie do gniazdek o standardowym napięciu dla gospodarstw domowych. Zmiany lub modyfikacje niezatwierdzone przez SPRZEDAWCĘ mogą spowodować utratę prawa do dalszego korzystania z urządzenia przez użytkownika. Pamiętaj, że korzystając z bezprzewodowej niani elektronicznej używasz publicznych fal radiowych, a więc dźwięk i wideo mogą być odtwarzane na innych urządzeniach działających na długości fal 2,4GHz. Możliwe jest odtwarzanie rozmów nawet z pomieszczeń sąsiadujących z pokojem, w którym umieszczono nadajnik. Aby chronić swoją prywatność, wyłączaj nadajnik zawsze wtedy, kiedy z niego nie korzystasz. Kiedy pojawi się problem 10 Oznaki Punkty kontrolne Do nadajnika lub Czy przewód zasilający nie został odbiornika nie dociera prąd elektryczny. odłączony? - Podłącz go. Nadajnik /Odbiornik nie jest włączony - Przesuń przełącznik ON/OFF do pozycji ON. Użyto niewłaściwego adaptera AC. - Użyj adaptera AC z oznaczonym wyjściem: 7,5V do nadajnika, 13,5V do odbiornika. Brak dźwięku lub Przełączniki kanału nie są ustawione obrazu. Zakłócenia dźwięku zgodnie. - Ustaw nadajnik i odbiornik na ten sam lub obrazu. kanał. Zakłócenia sygnału spowodowane kuchenką mikrofalową. - Wyłącz kuchenkę lub usuń ją z drogi między nadajnikiem a odbiornikiem. Zakłócenia sygnału spowodowane innymi urządzeniami. emitującymi sygnał. - Zmień ustawienie kanału na nadajniku i odbiorniku. - Zidentyfikuj i wyeliminuj żródło zakłócającego sygnału. - Przemieść nadajnik i/lub odbiornik. Poza zasięgiem. - Przemieść nadajnik i/lub odbiornik. Nieodpowiednia pozycja anteny. - Ustaw kierunek anteny nadajnika /odbiornika.

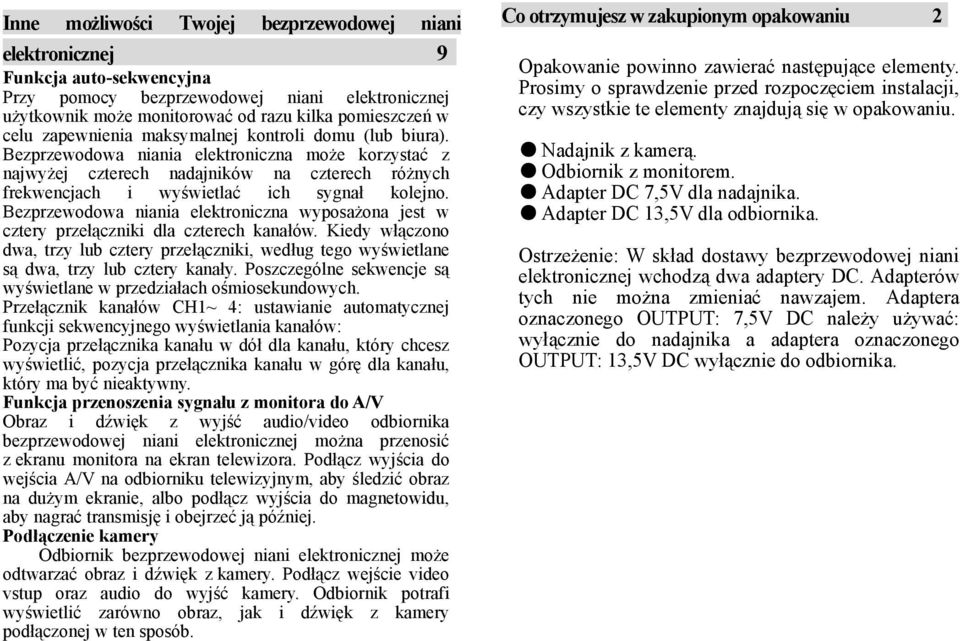

3 Inne możliwości Twojej bezprzewodowej niani elektronicznej 9 Funkcja auto-sekwencyjna Przy pomocy bezprzewodowej niani elektronicznej użytkownik może monitorować od razu kilka pomieszczeń w celu zapewnienia maksymalnej kontroli domu (lub biura). Bezprzewodowa niania elektroniczna może korzystać z najwyżej czterech nadajników na czterech różnych frekwencjach i wyświetlać ich sygnał kolejno. Bezprzewodowa niania elektroniczna wyposażona jest w cztery przełączniki dla czterech kanałów. Kiedy włączono dwa, trzy lub cztery przełączniki, według tego wyświetlane są dwa, trzy lub cztery kanały. Poszczególne sekwencje są wyświetlane w przedziałach ośmiosekundowych. Przełącznik kanałów CH1~ 4: ustawianie automatycznej funkcji sekwencyjnego wyświetlania kanałów: Pozycja przełącznika kanału w dół dla kanału, który chcesz wyświetlić, pozycja przełącznika kanału w górę dla kanału, który ma być nieaktywny. Funkcja przenoszenia sygnału z monitora do A/V Obraz i dźwięk z wyjść audio/video odbiornika bezprzewodowej niani elektronicznej można przenosić z ekranu monitora na ekran telewizora. Podłącz wyjścia do wejścia A/V na odbiorniku telewizyjnym, aby śledzić obraz na dużym ekranie, albo podłącz wyjścia do magnetowidu, aby nagrać transmisję i obejrzeć ją później. Podłączenie kamery Odbiornik bezprzewodowej niani elektronicznej może odtwarzać obraz i dźwięk z kamery. Podłącz wejście video vstup oraz audio do wyjść kamery. Odbiornik potrafi wyświetlić zarówno obraz, jak i dźwięk z kamery podłączonej w ten sposób. Co otrzymujesz w zakupionym opakowaniu 2 Opakowanie powinno zawierać następujące elementy. Prosimy o sprawdzenie przed rozpoczęciem instalacji, czy wszystkie te elementy znajdują się w opakowaniu. Nadajnik z kamerą. Odbiornik z monitorem. Adapter DC 7,5V dla nadajnika. Adapter DC 13,5V dla odbiornika. Ostrzeżenie: W skład dostawy bezprzewodowej niani elektronicznej wchodzą dwa adaptery DC. Adapterów tych nie można zmieniać nawzajem. Adaptera oznaczonego OUTPUT: 7,5V DC należy używać: wyłącznie do nadajnika a adaptera oznaczonego OUTPUT: 13,5V DC wyłącznie do odbiornika.

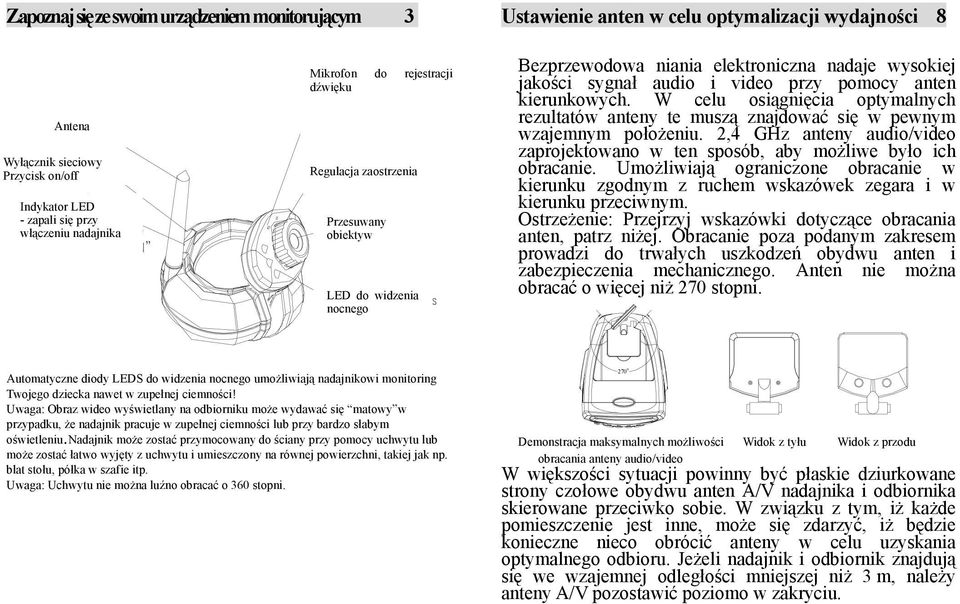

4 Zapoznaj się ze swoim urządzeniem monitorującym 3 Ustawienie anten w celu optymalizacji wydajności 8 Antena Wyłącznik sieciowy Przycisk on/off Indykator LED - zapali się przy włączeniu nadajnika Mikrofon do rejestracji dźwięku Regulacja zaostrzenia Przesuwany obiektyw LED do widzenia nocnego Bezprzewodowa niania elektroniczna nadaje wysokiej jakości sygnał audio i video przy pomocy anten kierunkowych. W celu osiągnięcia optymalnych rezultatów anteny te muszą znajdować się w pewnym wzajemnym położeniu. 2,4 GHz anteny audio/video zaprojektowano w ten sposób, aby możliwe było ich obracanie. Umożliwiają ograniczone obracanie w kierunku zgodnym z ruchem wskazówek zegara i w kierunku przeciwnym. Ostrzeżenie: Przejrzyj wskazówki dotyczące obracania anten, patrz niżej. Obracanie poza podanym zakresem prowadzi do trwałych uszkodzeń obydwu anten i zabezpieczenia mechanicznego. Anten nie można obracać o więcej niż 270 stopni. Automatyczne diody LEDS do widzenia nocnego umożliwiają nadajnikowi monitoring Twojego dziecka nawet w zupełnej ciemności! Uwaga: Obraz wideo wyświetlany na odbiorniku może wydawać się matowy w przypadku, że nadajnik pracuje w zupełnej ciemności lub przy bardzo słabym oświetleniu.nadajnik może zostać przymocowany do ściany przy pomocy uchwytu lub może zostać łatwo wyjęty z uchwytu i umieszczony na równej powierzchni, takiej jak np. blat stołu, półka w szafie itp. Uwaga: Uchwytu nie można luźno obracać o 360 stopni. 270 Demonstracja maksymalnych możliwości Widok z tyłu Widok z przodu obracania anteny audio/video W większości sytuacji powinny być płaskie dziurkowane strony czołowe obydwu anten A/V nadajnika i odbiornika skierowane przeciwko sobie. W związku z tym, iż każde pomieszczenie jest inne, może się zdarzyć, iż będzie konieczne nieco obrócić anteny w celu uzyskania optymalnego odbioru. Jeżeli nadajnik i odbiornik znajdują się we wzajemnej odległości mniejszej niż 3 m, należy anteny A/V pozostawić poziomo w zakryciu.

5 Uruchomienie Twojej bezprzewodowej niani elektronicznej 7 Jeżeli masz zamiar umieścić nadajnik na ścianie, zaleca się przed zamocowaniem uchwytu sprawdzić odbiór monitora wideo. Potrzymaj nadajnik przy ścianie w wybranym miejscu, w którym chcesz go zainstalować, i sprawdź odbiór odbiornika w różnych częściach domu przy pomocy innej osoby. Jeżeli wystąpią zakłócenia lub inne problemy, prosimy o sprawdzenie procedury podanej w rozdziale Kiedy pojawi się problem niniejszego podręcznika użytkownika. Możliwe, iż do zamocowania nadajnika konieczne będzie wybrać inną część pomieszczenia. W następujących krokach podano, jak wdrożyć bezprzewodową nianię elektroniczną do eksploatacji: Upewnij się, że nadajnik i odbiornik ustawiono na ten sam kanał (kanał 1, 2, 3 lub 4) Podłącz złączkę na kablu 7,5V DC adaptera DC do gniazdka po tylnej stronie nadajnika. Podłącz adapter DC do standardowego gniazdka w ścianie. Przesuń przełącznik ON/OFF z boku nadajnika do pozycji ON. Zapali się indykator zasilania. Ustaw kąt i zaostrzenie obiektywu kamery w ten sposób, aby widok dziecka był jak najlepszy. Nakieruj czujnik mikrofonu w kierunku dziecka. Ustaw antenę tak, aby skierowana była w kierunku powału. Podłącz złączkę na kablu 13,5V adaptera DC do gniazdka po tylnej stronie odbiornika. Podłącz adapter AC do standardowego gniazdka w ścianie. Włącz odbiornik. Ustaw przy pomocy odpowiedniego elementu sterującego poziom głośności Wyreguluj obraz wideo korzystając z V-Hold (synchronizacja pionowa), regulatora kontrastu i zaostrzenia na boku odbiornika. Umieść i skieruj antenę nadajnika i odbiornika tak, jak podano w części Ustawienie anten w celu optymalizacji wydajności niniejszego podręcznika użytkownika. Zapoznaj się ze swoim urządzeniem monitorującym 4 Nadajnik-----widok z tyłu wejście DC Wtyczka adaptera zasilającego. Kanał Wybór kanału. Odbiornik może rejestrować dźwięki lub wyświetlać zakłócające sygnały innych urządzeń. W celu minimalizacji tego potencjalnego problemu do dyspozycji są 4 kanały. Upewnij się, że nadajnik i odbiornik ustawiono na ten sam kanał.

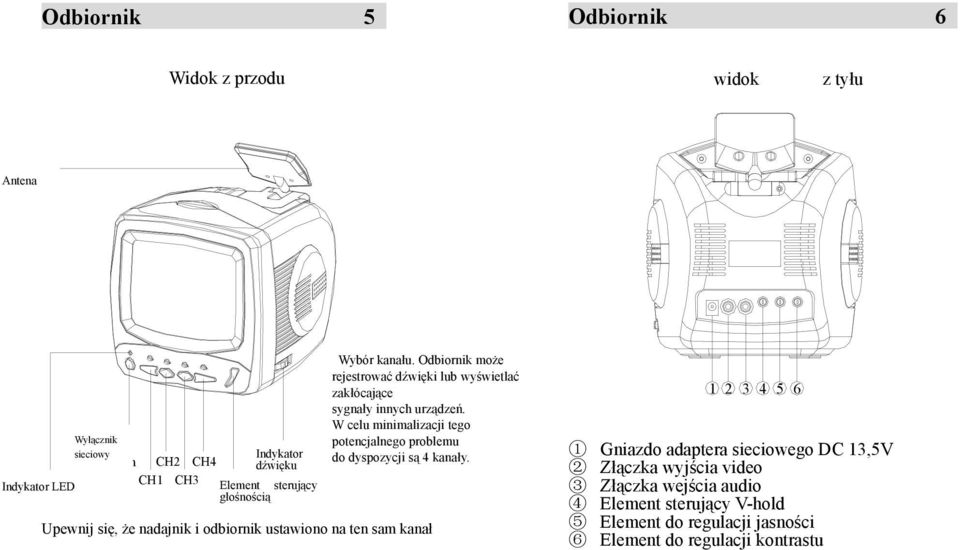

6 Odbiornik 5 Odbiornik 6 Widok z przodu widok z tyłu Antenna Antena Wyłącznik sieciowy Power Switch CH2 CH4 Indykator dźwięku Volume Led indicator CH1 CH3 Audio indicator Indykator LED Element sterujący głośnością Wybór kanału. Odbiornik może rejestrować dźwięki lub wyświetlać zakłócające sygnały innych urządzeń. W celu minimalizacji tego potencjalnego problemu do dyspozycji są 4 kanały. Upewnij się, że nadajnik i odbiornik ustawiono na ten sam kanał Gniazdo adaptera sieciowego DC 13,5V 2 Złączka wyjścia video 3 Złączka wejścia audio 4 Element sterujący V-hold 5 Element do regulacji jasności 6 Element do regulacji kontrastu

7 Parametry techniczne 11 Spis treści I Opis Rx System video Częstotliwość odbiornika Maks. zasięg (bezpośrednia widoczność) Antena odbiornika Czułość odbiornika Dźwięk Maks. moc Moc 10% Obraz Poziome zerwanie (frekwencji) + - Sterowanie frekwencji liniowej + - Zakres poziomy Liniowość V H Zniekształcenie poduszkowe V/H Zniekształcenie baryłkowate V/H Zniekształcenie trapezowe Stosunek ponownego wczytania obrazu V H Rozdzielczość w środku V H Maks. natężenie światła Zużycie prądu Źródło zasilania NTSC 2,4GHz 90m (300 stop) kierunkowa -25~ -90dBm 600mW 500mW 200Hz 200Hz 400Hz 400Hz 6 Hz 15% 15% 90% 90% 250 linii 300 linii 100 cd/m ma DC 13,5V PAL 2,4GHz 90m (300 stop) kierunkowa -25~ -90dBm 600mW 500mW 200Hz 200Hz 400Hz 400Hz 6 Hz 15% 15% 90% 90% 250 linii 300 linii 100 cd/m ma DC 13,5V WAŻNE ŚRODKI BEZPIECZEŃSTWA PRZED INSTALACJĄ CO OTRZYMUJESZ W ZAKUPIONYM OPAKOWANIU ZAPOZNAJ SIĘ ZE SWOIM URZĄDZENIEM MONITORUJĄCYM NADAJNIK ODBIORNIK URUCHOMIENIE TWOJEJ BEZPRZEWODOWEJ NIANI ELEKTRONICZNEJ USTAWIENIE ANTEN W CELU OPTYMALIZACJI WYDAJNOŚCI INNE MOŻLIWOŚCI TWOJEJ BEZPRZEWODOWEJ NIANI ELEKTRONICZNEJ FUNKCJA AUTO-SEKWENCJI FUNKCJA PRZENOSZENIA SYGNAŁU Z MONITORA DO A/V KIEDY POJAWI SIĘ PROBLEM PARAMETRY TECHNICZNE

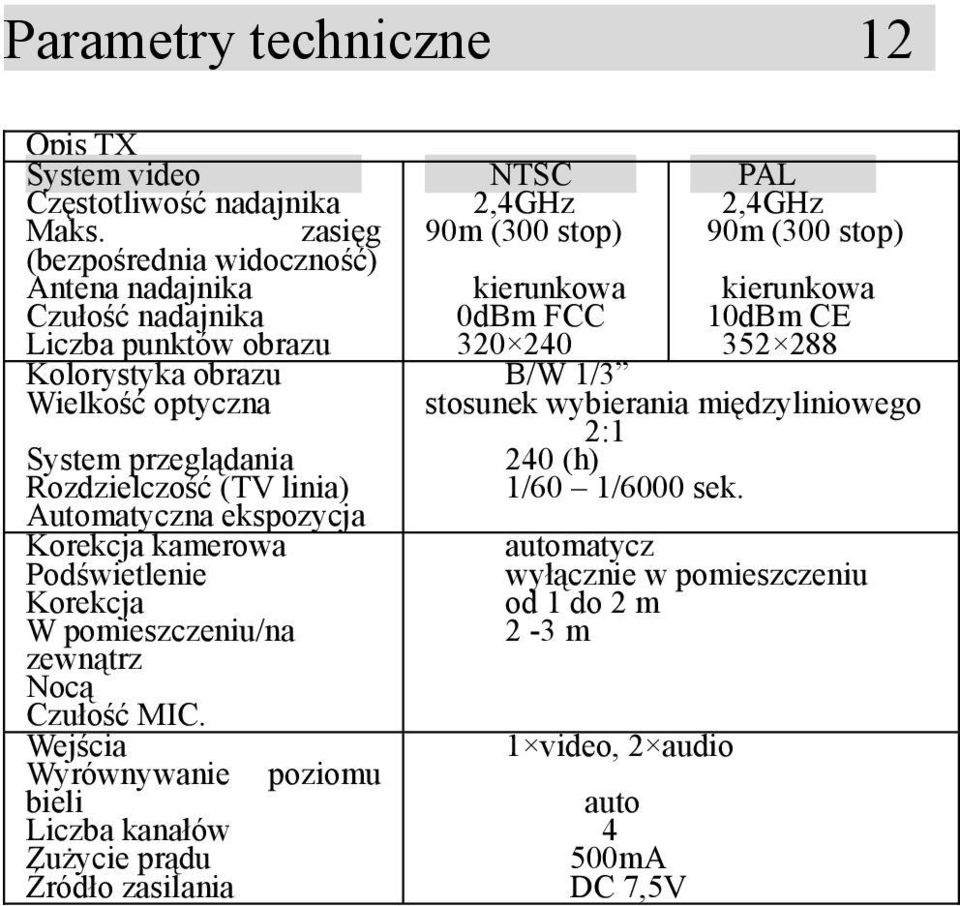

8 Parametry techniczne 12 Opis TX System video Częstotliwość nadajnika Maks. zasięg (bezpośrednia widoczność) Antena nadajnika Czułość nadajnika Liczba punktów obrazu Kolorystyka obrazu Wielkość optyczna System przeglądania Rozdzielczość (TV linia) Automatyczna ekspozycja Korekcja kamerowa Podświetlenie Korekcja W pomieszczeniu/na zewnątrz Nocą Czułość MIC. Wejścia Wyrównywanie poziomu bieli Liczba kanałów Zużycie prądu Źródło zasilania NTSC 2,4GHz 90m (300 stop) kierunkowa 0dBm FCC PAL 2,4GHz 90m (300 stop) kierunkowa 10dBm CE B/W 1/3 stosunek wybierania międzyliniowego 2:1 240 (h) 1/60 1/6000 sek. automatycz wyłącznie w pomieszczeniu od 1 do 2 m 2-3 m 1 video, 2 audio auto 4 500mA DC 7,5V
