1 Załącznik nr 1A do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA "Zakup urządzeń RTG 1.1 Opis przedmiotu zamówienia Zadanie obejmuje dostawę instalację oraz uruchomienie urządzenia RTG do kontroli materiałów i urządzeń wielkogabarytowych o rozmiarze tunelu minimum 180x180 cm. Urządzenie powinno być wyposażone w minimum dwa generatory promieniowania. Urządzenie powinno spełniać wymagania zawarte w Decyzji Komisji Europejskiej K (2010) 774 z dnia 13 kwietnia 2010 r. Urządzenie RTG o rozmiarze tunelu min. 180x180 cm Lp. Dane Techniczne Wymagania techniczne 1. Wymiary tunelu Szerokość: min 1800 mm Wysokość: min 1800 mm 2. Wysokość taśmociągu max: 900 mm 3. Prędkość taśmociągu 0,2-0,5 m/s 4. Obciążenie taśmociągu min: 5000 kg 5. Kierunek pracy taśmociągu W obu kierunkach 6. Napęd taśmociągu Zintegrowany 7. Dopuszczalna wilgotność 10%-90% 8. Odporności urządzenia na pył i wodę min. IP Natężenie hałasu <70dB (A) 10. Zakres temperatury pracy 5 C do 40 C 11. Możliwość pracy ciągłej 24/h na dobę x 7 dni w tygodniu 12. Czas startu urządzenia maks. 2 min 13. Wymiary urządzenia Maks: 9000 mm dł. x 3500 mm szer. x 3500 mm wys. 1

2 WARUNKI GENERATORA I ZOBRAZOWANIA RENTGERNOWSKIEGO 14. Urządzenie musi wyświetlać dwa niezależne widoki prześwietlanego przedmiotu o wysokiej rozdzielczości (Dual View). Wymagane jest, aby oba obrazy były widoczne jednocześnie na dwóch monitorach. 15. Generator min 300 kv 16. Poziom promieniowania na powierzchni obudowy Maks: 2 μsv/godz. 17. Ilość generatorów min Kierunek padania promieni Dwa niezależne widoki 19. Rozdzielczość liniowa nie mniej niż (standard) 36 AWG 20. Penetracja stali nie mniej niż (standard) 65 mm 21. System zobrazowania do klasyfikacji zawartości badanego obiektu w trzy grupy Materiały organiczne i plastikowe - kolor pomarańczowy, Materiały nieorganiczne / metal - kolor niebieski, Materiały amorficzne / mieszane - kolor zielony 22. Minimalne wymagania dotyczące jakości obrazu 23. Projekcja wirtualnych obrazów zagrożeń Zgodnie z Decyzją Komisji EU K(2010)774 dla urządzeń do kontroli bezpieczeństwa. Dostawca zapewni, że konfiguracja wirtualnej projekcji obrazów zagrożeń będzie zgodna z wymogami zawartymi w Decyzji Komisji EU K(2010)774. Ponadto zapewni, że w przeciągu okresu gwarancyjnego od daty podpisania końcowego protokołu odbioru corocznie bezpłatnie będzie dostarczał 100 nowych obrazów zgodnie z wymogami w/w decyzji UE. Dostawca zapewni również, że biblioteka TIP zawiera co najmniej 1000 obrazów przedstawiających co najmniej 250 różnych niebezpiecznych przedmiotów, w tym obrazy części składowych niebezpiecznych przedmiotów, przy czym każdy przedmiot uchwycono w szeregu różnych położeń zgodnie w/w decyzją. Zawartość biblioteki musi być zgodna z pkt Decyzji Komisji EU K(2010)774. (dokument niejawny) 2

3 WYMAGANIA DLA KOMPUTERA STERUJĄCEGO URZADZENIEM 24. Komputer sterujący Ma umożliwiać ciągłą pracę systemu obsługującego urządzenie RTG oraz mieć możliwość podłączenia do centralnego systemu zarządzania zainstalowanego w Porcie Lotniczym "Rzeszów-Jasionka" Sp. z o.o. 25. Monitor Min. 19 z podświetleniem LED 26. Ilość monitorów Ilość stanowisk Jedno bez ograniczeń czasu pracy dla operatora 28. Zoom Minimum 16 razy (płynny) 29. Pamięć Odpowiednia dla wymogów systemu 30. Dysk twardy Odpowiedni do zapisów i przechowywania obrazów 31. Wejście USB 2.0 Min dwa złącza 32. Napęd CD, DVD z nagrywarką Min 16 razy 33. Zapis obrazu o rozdzielczości Min.: 1280x1024/24bit POZOSTAŁE WYMAGANIA 34. Urządzenie musi być wyposażone w oprogramowanie oraz niezbędny sprzęt komputerowy umożliwiający jego pełną integrację z istniejącym w Porcie Lotniczym Rzeszów-Jasionka Sp. z o.o. sieciowym systemem zarządzania urządzeniami rentgenowskimi do kontroli bezpieczeństwa. Zamawiający posiada sieciowy system zarządzania - Heimann Menegment System 35. Urządzenie musi być wyposażone w walizkę testowa STP do kontroli urządzenia oraz inne niezbędne kalibratory 36. Podstawowe menu urządzenia w języku polskim 37. Dostawa, montaż i uruchomienie urządzenia w miejscu wskazanym przez Zamawiającego 38. Szkolenie serwisowe w siedzibie producenta dla 3 osób wraz z pokryciem kosztów transportu z siedziby zamawiającego, zakwaterowania oraz wyżywienia, zakończone wydaniem stosownych certyfikatów, upoważniających ich posiadaczy do przeszkolenia personelu obsługującego urządzenia wraz obsługę serwisową urządzeń 3

4 39. Licznik bagaży 40. Konsola operatorska przystosowana do pracy w pozycji siedzącej, z możliwością automatycznej regulacji wysokości monitorów (możliwość instalacji 2 monitorów) oraz wyposażona w klawiaturę operatorską do szybkiej i intuicyjnej obsługi systemu 41. Automatyczne rozpoznanie i zaznaczanie określonych substancji (materiały wybuchowe, przedmioty o dużej gęstości) 42. Logowanie operatorów za pomocą loginu i hasła 43. Zasilanie awaryjne pozwalające na minimum 2 minuty pracy urządzenia w celu zabezpieczenia danych i zamknięcia systemu 44. Dostawca zapewni, że dostarczone oprogramowanie jest legalne poprzez dostarczenie stosownych licencji 45. Urządzenie musi być wyposażone w funkcję TIP kontroli pracy operatora 46. Urządzenie musi być wyposażone w napędowe podajniki podające o dł. min mm i odbierające o dł. min 3000 mm 47. Urządzenie musi posiadać znak CE 48. Na wyposażeniu stanowiska do kontroli cargo musi zostać dostarczony przenośny spektrometr do identyfikacji izotopów promieniotwórczych, który powinien spełniać parametry: - zakres dawki µsv/h msv/h, - pomiar mocy dawki, - wykrywanie źródeł promieniowania z ich identyfikacją, - wykrywanie i pomiar promieniowania neutronowego, - źródło wewnętrzne (137Cs) lub ( 40KCl), - kolorowy wyświetlacz LCD lub TFT, - wbudowane alarmy dźwiękowe i wizualne, - alarm wizualny, dźwiękowy i wibracyjny, - solidna i odporna konstrukcja, - oprogramowanie do konfiguracji pracy i przeglądu pamięci, - certyfikat kalibracji, - temperatura pracy -20 do 55 C, - zasilanie poprzez wbudowany akumulator, - urządzenie musi posiadać możliwość aktualizacji listy bibliotek substancji. 49. Wykonawca musi posiadać Zezwolenie Prezesa Państwowej Agencji Atomistyki w zakresie nabywania, instalowania, uruchamiania i serwisowania urządzeń wytwarzających promieniowanie jonizujące (Wykonawca dostarczy kopię Zezwolenia PAA potwierdzoną za zgodność z oryginałem na etapie składania oferty) 50. Wymagania techniczne musza być potwierdzone przez producenta urządzenia 4

5 1.2. Opis przedmiotu zamówienia Zadanie obejmuje dostawę instalację oraz uruchomienie urządzenia RTG w miejscu wskazanym przez Zamawiającego o rozmiarze tunelu min. 75x55 cm. Urządzenie powinno być wyposażone w minimum jeden generator promieniowania. Urządzenie powinno spełniać wymagania zawarte w Decyzji Komisji Europejskiej K (2010) 774 z dnia 13 kwietnia 2010 r. Urządzenie RTG o rozmiarze tunelu min. 75x55 cm Lp. Dane Techniczne Wymagania techniczne Wymiary tunelu Wysokość taśmociągu Szerokość: min 750 mm Wysokość: min 550 mm min: 700 mm max: 800 mm 3. Prędkość taśmociągu 0,2-0,5 m/s 4. Obciążenie taśmociągu min: 160 kg 5. Napęd taśmociągu Zintegrowany 6. Kierunek pracy taśmociągu W obu kierunkach 7. Zasilanie 230V+/- 10%, Vac 50 Hz +/ Odporności urządzenia na pył i wodę min. IP Natężenie hałasu <70dB (A) 10. Zakres temperatury pracy 5 C do 40 C 11. Możliwość pracy ciągłej 24/h na dobę x 7 dni w tygodniu 12. Czas startu urządzenia maks. 2 min 13. Wymiary urządzenia Maks: 2300 dł. x 1000 szer. x 1500 wys. WARUNKI GENERATORA I ZOBRAZOWANIA RENTGERNOWSKIEGO 14. Generator min 160 kv 15. Ilość generatorów min Poziom promieniowania na powierzchni obudowy Maks 0,18 mrem (1,8 μsv/godz.) 5

6 17. Rozdzielczość liniowa nie mniej niż (standard) 40 AWG 18. Penetracja stali nie mniej niż (standard) 35 mm System zobrazowania do klasyfikacji zawartości badanego obiektu w trzy grupy Minimalne wymagania dotyczące jakości obrazu Projekcja wirtualnych obrazów zagrożeń Materiały organiczne i plastikowe - kolor pomarańczowy, Materiały nieorganiczne / metal - kolor niebieski, Materiały amorficzne / mieszane - kolor zielony Zgodnie z Decyzją Komisji EU K(2010)774 dla urządzeń do kontroli bezpieczeństwa Dostawca zapewni, że konfiguracja wirtualnej projekcji obrazów zagrożeń będzie zgodna z wymogami zawartymi w Decyzji Komisji EU K(2010)774. Ponadto zapewni, że w przeciągu okresu gwarancyjnego od daty podpisania końcowego protokołu odbioru corocznie bezpłatnie będzie dostarczał 100 nowych obrazów zgodnie z wymogami w/w decyzji UE. Dostawca zapewni również, że biblioteka TIP zawiera co najmniej 1000 obrazów przedstawiających co najmniej 250 różnych niebezpiecznych przedmiotów, w tym obrazy części składowych niebezpiecznych przedmiotów, przy czym każdy przedmiot uchwycono w szeregu różnych położeń zgodnie w/w decyzją. Zawartość biblioteki musi być zgodna z dodatkiem 4-C Decyzji Komisji EU K(2010)774. (dokument niejawny) WYMAGANIA DLA KOMPUTERA STERUJĄCEGO URZADZENIEM 22. Komputer sterujący Ma umożliwiać ciągłą pracę systemu obsługującego urządzenie RTG oraz mieć możliwość podłączenia do centralnego systemu zarządzania zainstalowanego w Porcie Lotniczym "Rzeszów-Jasionka" 23. Monitor Min. 19 z podświetleniem LED 24. Ilość monitorów Ilość stanowisk Jedno bez ograniczeń czasu pracy dla operatora 6

7 26. Zoom Minimum 16 razy (płynny) 27. Pamięć Odpowiednia dla wymogów systemu 28. Dysk twardy Odpowiedni do zapisów i przechowywania obrazów 29. Wejście USB 2.0 Min dwa złącze 30. Napęd CD, DVD z nagrywarką Min 16 razy 31. Zapis obrazu o rozdzielczości Min.: 1280x1024/24bit 32. Znak: Znak CE POZOSTAŁE WYMAGANIA 33. Urządzenie musi być wyposażone w oprogramowanie umożliwiające jego pełną integrację z istniejącym w Porcie lotniczym Rzeszów Jasionka sieciowym systemem zarządzania urządzeniami rentgenowskimi do kontroli bezpieczeństwa. Zamawiający posiada sieciowy system zarządzania - Heimann Menegment System 34. Walizka testowa do kontroli urządzenia oraz inne niezbędne kalibratory 35. Podstawowe menu urządzenia w języku polskim Dostawa, montaż i uruchomienie urządzenia w miejscu wskazanym przez Zamawiającego Szkolenie serwisowe w siedzibie producenta dla 3 osób wraz z pokryciem kosztów transportu z siedziby zamawiającego, zakwaterowania oraz wyżywienia, zakończone wydaniem stosownych certyfikatów, upoważniających ich posiadaczy do przeszkolenia personelu obsługującego urządzenia oraz obsługę serwisową urządzeń 38. Licznik bagaży Konsola operatorska przystosowana do pracy w pozycji siedzącej, z możliwością automatycznej regulacji wysokości monitorów (możliwość instalacji 2 monitorów) oraz wyposażona w klawiaturę operatorską do szybkiej i intuicyjnej obsługi systemu Automatyczne rozpoznanie i zaznaczanie określonych substancji (materiały wybuchowe, przedmioty o dużej gęstości) 41. Logowanie operatorów za pomocą loginu i hasła 42. Zasilanie awaryjne pozwalające na minimum 2 minuty pracy urządzenia w celu zabezpieczenia danych i zamknięcia systemu 43. Urządzenie musi być wyposażone w zestaw kuwet do kontroli (30 dużych, 30 7

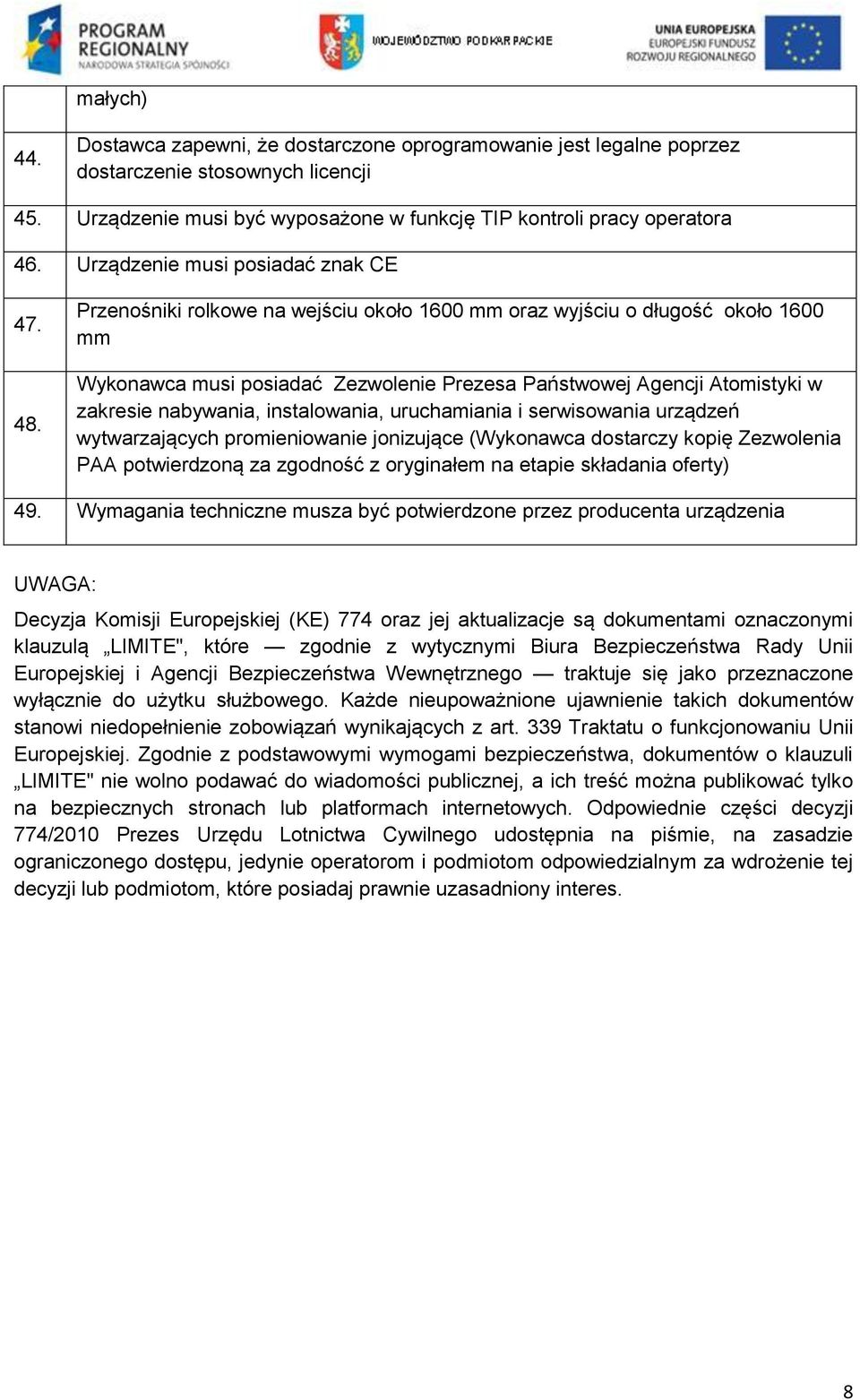

8 małych) 44. Dostawca zapewni, że dostarczone oprogramowanie jest legalne poprzez dostarczenie stosownych licencji 45. Urządzenie musi być wyposażone w funkcję TIP kontroli pracy operatora 46. Urządzenie musi posiadać znak CE Przenośniki rolkowe na wejściu około 1600 mm oraz wyjściu o długość około 1600 mm Wykonawca musi posiadać Zezwolenie Prezesa Państwowej Agencji Atomistyki w zakresie nabywania, instalowania, uruchamiania i serwisowania urządzeń wytwarzających promieniowanie jonizujące (Wykonawca dostarczy kopię Zezwolenia PAA potwierdzoną za zgodność z oryginałem na etapie składania oferty) 49. Wymagania techniczne musza być potwierdzone przez producenta urządzenia UWAGA: Decyzja Komisji Europejskiej (KE) 774 oraz jej aktualizacje są dokumentami oznaczonymi klauzulą LIMITE", które zgodnie z wytycznymi Biura Bezpieczeństwa Rady Unii Europejskiej i Agencji Bezpieczeństwa Wewnętrznego traktuje się jako przeznaczone wyłącznie do użytku służbowego. Każde nieupoważnione ujawnienie takich dokumentów stanowi niedopełnienie zobowiązań wynikających z art. 339 Traktatu o funkcjonowaniu Unii Europejskiej. Zgodnie z podstawowymi wymogami bezpieczeństwa, dokumentów o klauzuli LIMITE" nie wolno podawać do wiadomości publicznej, a ich treść można publikować tylko na bezpiecznych stronach lub platformach internetowych. Odpowiednie części decyzji 774/2010 Prezes Urzędu Lotnictwa Cywilnego udostępnia na piśmie, na zasadzie ograniczonego dostępu, jedynie operatorom i podmiotom odpowiedzialnym za wdrożenie tej decyzji lub podmiotom, które posiadaj prawnie uzasadniony interes. 8
