Głowica czytająco-zapisująca dla aplikacji indywidualnej TB-EM30WD-H1147

Transkrypt

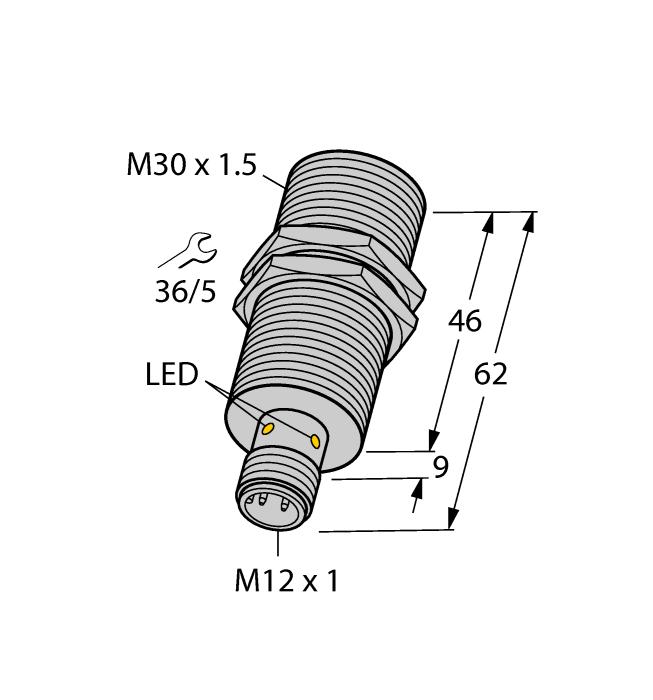

1 Typ Nr kat Połączenie gwintowane tuby M30 1,5 Stal nierdzewna Przednia część wykonana z ciekłokrystalicznego polimeru Wysoki stopień ochrony IP69K umożliwiający pracę w trudnych warunkach środowiskowych Specjalne uszczelki dwuwargowe Ochrona przed wszystkimi standardowymi kwasowymi i zasadowymi środkami czyszczącymi Dedykowane do aplikacji przemysłu spożywczego Oznaczenie trwale wygrawerowane laserowo Złącza /S2503 Uwaga dotycząca produktu Wash-Down (IP69K) Dane elektryczne Napięcie zasilania V DC Nominalny prąd zasilania DC ð 80 ma początkowy prąd rozruchowy 700 ma Dla: 1 ms Dane transferu indukcyjność połączenia Częstotliwość pracy MHz Komunikacja radiowa i standard protokołu ISO Read/Write distance max. 45 mm Funkcja wyjścia 4-przewodowy, Odczyt/zapis Interfejs Połączenie tylko przez elementy systemu Turck Złącza /S2500 Dane mechaniczne Warunki montażowe Powierzchniowy Temperatura pracy C Wykonanie Cylindryczne gwintowane,m30 1,5 Wymiary 62 mm Średnica obudowy 30 mm Materiał obudowy Stal nierdzewna, V4A (1.4404) Materiał powierzchni aktywnej tworzywo sztuczne, LCP Odporność na wibracje 55 Hz (1 mm) Odporność na uderzenia 30 g (11 ms) Klasa ochrony IP68 / IP69K Połączenie elektryczne Złącza, M12 1 MTTF 391 rok/lata zgodnie z SN (Ed. 99) 20 C Wskaźnik napięcia zasilania LED,zielony Packaging unit 1 Złącza /S2501 Zasada działania Kształt strefy transmisji (0 500 mm) głowic czytająco-zapisujących HF o częstotliwości pracy 13,56 MHz zależny jest od samej głowicy i nośnika danych. Podane odległości odczytu/zapisu są wartościami standardowymi zmierzonymi w warunkach laboratoryjnych. Odległość odczytu/zapisu nośnika danych TW-R**-M(MF) określana była po jego zainstalowaniu w metalu. Odległości te mogą ulec zmianie o 30% z uwagi na tolerancję komponentów, warunki montażowe, warunki otoczenia oraz wpływ materiałów (szczególnie metalu). Dlatego niezbędny jest test aplikacji w rzeczywistych warunkach (szczególnie z wykonaniem zapisu/odczytu "w locie")! 1 / 7 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

2 TW-R7.5-B TW-R9.5-B TW-R9.5-K TW-R10-M-B TW-R12-M-B TW-R16-B / 7 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

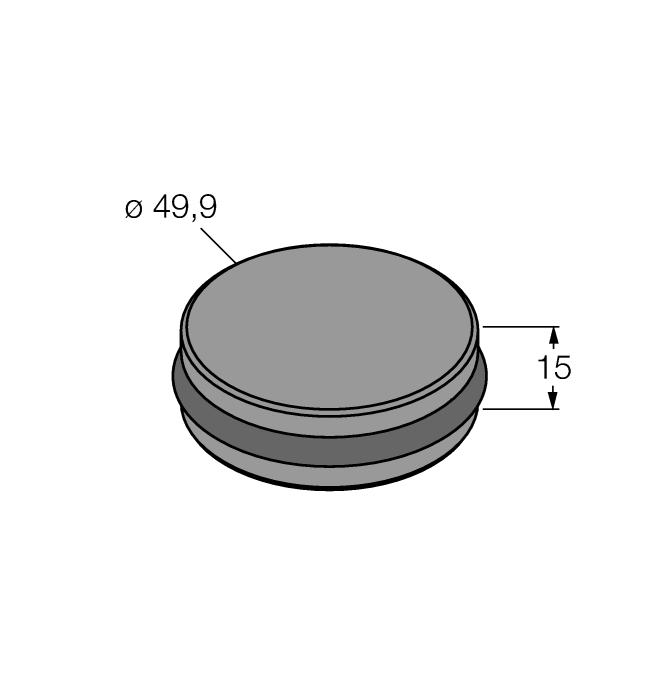

3 TW-R20-B TW-R20-K TW-R30-B TW-R30-K TW-R50-B TW-R50-K TW-L49-46-F-B TW-L80-50-P-B / 7 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

4 TW-BS10X K TW-BD10X K TW-SPP18X1-B TW-R50-M-B TW-R50-M-K TW-R4-22-B TW-L86-54-C-B / 7 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

5 TW-L18-18-F-B TW-BS8x K / 7 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

6 Mounting instructions Średnica powierzchni aktywnej B Ø 30 Szerokość powierzchni aktywnej B 30 montaż powierzchniowy 6 / 7 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

7 Akcesoria montażowe Typ Nr kat. Rysunek wymiarowy PN-M Nakrętka amortyzująca dla gwintu M30x1; materiał: Stal nierdzewna A (AISI 303) MW Uchwyt montażowy dla obudów cylindrycznych, gwintowanych; materiał: Stal nierdzewna A (AISI 304) BSS Uchwyt montażowy dla obudów cylindrycznych, gładkich i gwintowanych; materiał: Polipropylen 7 / 7 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ
