MAHRLIGHTS. od j 109,-- AKCJA JESIEŃ AKCJA PROMOCYJNA WAŻNA DO Odznaczenie: Nagroda Kompetencyjna 2010 IP67

Transkrypt

1 + MAHRLIGHTS Odznaczenie: Nagroda Kompetencyjna 2010 IP67 od j 109,-- AKCJA JESIEŃ AKCJA PROMOCYJNA WAŻNA DO

2 2 MarCal. Nowa generacja z Reference-System SUWMIARKI WODOODPORNE Unikalna jakość prowadnic Jedynie suwmiarki MarCal dysponują docieranymi powierzchniami prowadnic, zapewniając lekki i równomierny przesuw suwaka. Dodatkowo zwiększa to trwałość prowadnic w porównaniu z powadnicami szlifowanymi dzięki znacznie większemu udziałowi nośnemu powierzchni prowadnic. Chropowatość prowadnic powadnica docierana Konkurencja A prowadnica szlifowana Konkurencja B prowadnica szlifowana 50% większa trwałość baterii Nowy system Reference jest szczególnie energooszczędny. Ponieważ w stanie spoczynku prawie nie ma poboru energii, więc trwałość baterii zwiększa się o 50 %. konwencjonalne - System + 50% 1 rok 2 lata 3 lata Pewność dzięki funkcji Reference-Lock Pozycja zerowa jest zapamiętana Wykluczone są błędy obsługi Suwmiarka MarCal 16 EWR Reference jest wyposażona w funkcję Lock. Dzięki tej blokadzie przycisków zabezpieczona pozycja zerowa, co wyklucza ewentualne błędy obsługi. MarCal - Innowacyjny Reference-System Zerowanie tylko jeden raz Wszystkie suwmiarki Mahr z logo są wyposaż Po jednokrotnym wyzerowaniu suwmiarki położenie to zostaje zapamiętane Dzięki temu suwmiarkajest po naciśnięciu przycisku ON lub nawet tylko gotowa do pomiarów. Odpada więcniezbędne w suwmiarkach konwencjon włączeniu. - System Włączyć

3 + 3 Jedyna z uniwersalnym złączem MarConnect Nieważne, jakich używasz urządzeń oceniających. Złącze MarConnect zawsze oferuje optymalne połączenie. MarConnect ready ready: do bezpośredniego przyłączenia do PC/laptopa/netbooka. Software MarCom przesyła wartości pomiarowe bezpośrednio do MS-Excel lub w kodzie klawiatury do dowolnej aplikacji Windows. Digimatic Digimatic: do przyłączania dp urz. oceniających zgodnych ze standardem Digimatic. RS232C Mahr Opto RS232: do przyłączania do portów COM w PC. Ergonomiczny Design Specjalne oparcie dla kciuka w MarCal 16 EWR niezawodną obsługę nawet w zanieczyszczonym otoczeniu, a tym samym niezawodne wyniki pomiarów. 8,5 mm Kontrastowe wskazania o wysokości cyfr 8,5 mm zapewniają niezawodne i nie męczące odczytywanie wynków pomiarów. Świetna odporność na pył, chłodziwa i smary IP67 Dzięki świetnej odporności na pył i wodę suwmiarki MarCal 16 EWR Reference nawet w ciężkich warunkach hali produkcyjnej zapewniają dokładne i niezawodne wyniki pomiarów. Użyte do ich wykonania materiały mają świetna odporność na oddziaływanie czynników chemicznych. one w innowacyjny Reference-System. dla wszystkich następnych pomiarów. po poruszeniu suwaka natychmiast alnych ponowne zerowanie po każdym Wynik pomiaru Kod literowy IP International Protection Pierwsza cyfra kodu 6 pyłoszczelność Druga cyfra kodu 7 Szczelność przy chwilowym zanurzeniu

4 4 MarCal. Suwmiarka cyfrowa 16 EWR z systemem Reference, klasa ochrony IP67 Odznaczenie innowacyjności dla MarCal 16 EWR Odznaczenie za wiodące osiągnięcia w innowacyjności i jakości przyznane firmie Mahr za suwmiarkę 16 EWR. Unikalne w skali światowej są w suwmiarce 16 EWR docierane powierzchnie prowadnic, które umożliwiają bardzo dokładne pomiary. System Referenz zapewnia stałą gotowość przyrządu do wykonaia pomiarów. Oszczędzający energię układ elektroniczny podwyższa trwałość baterii o 50%. Funkcja Referenz-Lock zabezpiecza pozycję zerową przyrządu i zapobiega ewentualnym błędom obsługi. Odznaczenie jest inicjatywą P.E. Schall GmbH oraz TQM Ulm nadzorowanych przez Fundację Steinbeis Wspomagania Rozwoju Gospodarczego. IP67 DIN 862 NOWOŚĆ j 109,-- Nr zam Funkcje: ON/OFF, RESET (zerowanie wskazań), mm/inch, Reference- Lock/Unlock, Auto-ON/OFF Natychmiast gotowa do pomiarów dzięki Reference-System Świetna odpornpość na pył, chłodziwa i smary: klasa ochrony IP67 Wyjście danych MarConnect, do wyboru:, OPTO RS232C lub Digimatic Czas pracy baterii do 3 lat Kontrastowe wskazania LCD, wysokość cyfr 8,5 mm Docierane prowadnice szyny WebCode Zakres Rozdzielczość Pręt głębokościom. Wyjście danych Nr zam. Cena pomiarowy MarConnect promocyjna mm (inch) mm / inch Euro RS232C Digimatic 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 150 (6 ) 0,01 / ,--

5 + 5 MarCal. Suwmiarka cyfrowa 18 EWR z systemem Reference, klasa ochrony IP65 IP65 MarConnect RS232C Digimatic NOWOŚĆ od j 295,-- WebCode 2553 Funkcje: ON/OFF, RESET (zerowanie wskazań), mm/inch, Reference- Lock/Unlock, Auto-ON/OFF Natychmiast gotowa do pomiarów dzięki Reference-System Świetna odpornpość na pył, chłodziwa i smary: klasa ochrony IP65 Wyjście danych MarConnect, do wyboru:, OPTO RS232C lub Digimatic Czas pracy baterii do 3 lat Kontrastowe wskazania LCD, wysokość cyfr 8,5 mm Docierane prowadnice szyny Zaokrąglone powierzchnie szczęk do wymiarów wewnętrznych Zakres Rozdzielczość Nr zam. Cena pomiarowy promocyjna mm (inch) mm / inch Euro 18 EWR 300 (12 ) 0,01 / ,-- 18 EWR 500 (20 ) 0,01 / ,-- 18 EWR 300 (12 ) 0,01 / * 320,-- 18 EWR 500 (20 ) 0,01 / * 610,-- * ze szczękami do pomiarów zewnętrznych MarCal. Cyfrowy głębokościomierz suwmiarkowy 30 EWN, klasa ochrony IP67 j 395,-- Nr zam IP67 MarConnect RS232C Digimatic NOWOŚĆ WebCode Funkcje: ON/OFF, RESET (zerowanie wskazań), mm/inch, PRESET (pre- selekcja wskazań), Reference-Lock/Unlock, Auto-ON/OFF Natychmiast gotowy do pomiaru dzięki Reference-System Świetna odporność na pył, chłodziwa i smary: klasa ochrony IP67 Wyjście danych MarConnect, do wyboru:, OPTO RS232C lub Digimatic Czas pracy baterii do 3 lat Kontrastowe wskazania LCD, wysokość cyfr 8,5 mm Docierane prowadnice szyny Mostek i szyna nierdzewne i hartowane Zakres Rozdzielczość Nr zam. Cena pomiarowy promocyjna mm (inch) mm / inch Euro 30 EWN 200 (8 ) 0,01 / ,--

6 6 MarCal. Suwmiarki 16 FN / 16 DN z podziałką analogową DIN 862 j 19,50 Nr zam FN j 24,50 Nr zam DN WebCode 2184 Noniusz i podziałki szyny chromowane matowo ( antyodblaskowa ) Suwak i szyna nierdzewne i hartowane Podwyższone prowadnice chronią podziałki przed ścieraniem Wkręt blokujący Zakres Działka noniusza Błąd graniczny G Nr zam. Cena pomiarowy górnego dolnego promocyjna mm (inch) inch mm mm Euro 16 FN 150 (6 ) 1/128 0,05 0, ,50 16 DN 150 (6 ) 1/128 0,05 0, ,50 Micromar. Cyfrowy mikrometr kabłąkowy 40 EW IP65 DIN ABS Funkcje: RESET (zerowanie wskazań do pomiaów względnych), ABS (przełączanie: względne / absolutne), przełączanie mm/inch, PRESET (preselekcja wskazań) Wodoodporny układ pomiarowy IP65 Pojemnościowy układ pom. (patent), trwałość baterii ca 2 lata Kontrastowe wskazania LCD, wysokość cyfr 8,5 mm Wrzeciono pomiarowe i kowadełko pokryte węglikiem spiekanym Przyciski z Ultradur o świetnej odporności chemicznej Szybki przesuw j 130,-- Nr zam WebCode 9331 Zakres Rozdzielczość Nr zam. Cena pomiarowy promocyjna mm (inch) mm / inch Euro 40 EW 0-25 (0-1 ) 0,001 / ,--

7 + 7 MarTest. Czujniki dźwigniowo-zębate 800 SHOCK PROOF wodoodporna tarcza cyfrowa wykonanie antymagnetyczne ośki mechanizmu łożyskowane na kamieniach j 58,50 Nr zam j 66,50 Nr zam S 800 SG 800 SGM 800 SL j 83,50 Nr zam j 97,-- Nr zam Cechy konstrukcyjne czujników dźwigniowo-zębatych MarTest SHOCK PROOF Tarcza cyfrowa uszczelniona O-ringiem Mechanizm pomiarowy wstrząsoodporny, wykonanie antymagnetyczne, osie mechanizmu na 8 kamieniach szlachetnych, Automatyczne dopasowanie do kierunku nacisku pomiarowego, zapewnia bezbłędny odczyt Dźwignia na łożyskach kulkowych sprzęgiełko przeciwprzeciążeniowe Obudowa chromowana matowo Końcówka pomiarowa z kulką z węglików WebCode Zakres Działka Średnica Długość pomiarowy elementarna tarczy końcówki mm mm mm mm Nr zam. Cena promocyjna Euro 800 S ± 0,4 0,01 27,5 14, , SG ± 0,4 0, , , SL ± 0,25 0,01 27,5 41, , SGM ± 0,1 0, , ,50

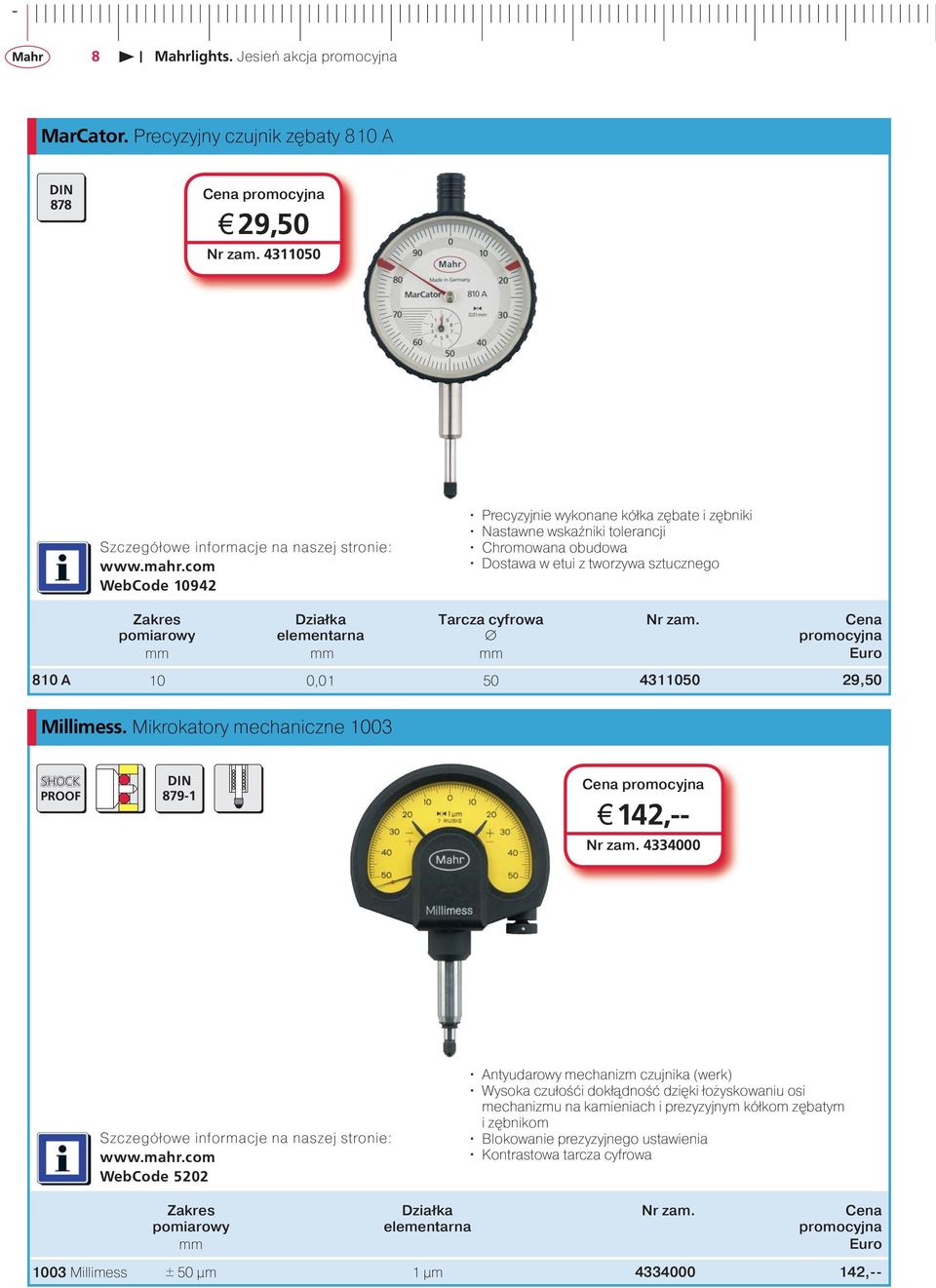

8 8 MarCator. Precyzyjny czujnik zębaty 810 A DIN 878 j 29,50 Nr zam WebCode Precyzyjnie wykonane kółka zębate i zębniki Nastawne wskaźniki tolerancji Chromowana obudowa Dostawa w etui z tworzywa sztucznego Zakres pomiarowy Działka elementarna Tarcza cyfrowa Nr zam. Cena promocyjna mm mm mm Euro 810 A 10 0, ,50 Millimess. Mikrokatory mechaniczne 1003 SHOCK PROOF DIN j 142,-- Nr zam WebCode 5202 Antyudarowy mechanizm czujnika (werk) Wysoka czułośći dokłądność dzięki łożyskowaniu osi mechanizmu na kamieniach i prezyzyjnym kółkom zębatym i zębnikom Blokowanie prezyzyjnego ustawienia Kontrastowa tarcza cyfrowa Zakres pomiarowy mm Działka elementarna Nr zam. Cena promocyjna Euro 1003 Millimess ± 50 μm 1 μm ,--

9 + 9 MarCator. Cyfrowe czujniki zębate D 0 TOL MarConnect IP42 Symbole tolerancji razem ze wskazaniami wartości pomiarowej RS232C Digimatic TOL mm TOL mm Funkcje : ON/OFF, RESET (zerowanie wskazań), mm/inch, zmiana kierunku zliczania, PRESET (preselekcja wskazań), TOL (wyświetlanie tolerancji), ABS (zerowanie wskazań bez utraty odniesienia do wartości Preset), <0> (tryb wyświetlania symboli tolerancji),data (w połączeniu z kablem przesyłu danych), nastawiany współczynnik Kontrastowe wskazania LCD, wysokość cyfr 11 mm Indukcyjny układ pomiarowy, trwałość baterii ca 2000 godzin TOL mm... bez wskazań wartości pomiarowej TOL TOL mm mm TOL mm od j 210, ,5 mm 0,01/ mm 0,01/ ,5 mm 0,001/ mm 0,001/ MarConnect ready WebCode 5457 Zakres Rozdzielczość Nr zam. Cena pomiarowy promocyjna mm (inch) mm/inch Euro ,5 (.5 ) 0,01/ , (1 ) 0,01/ , ,5 (.5 ) 0,001/ , (1 ) 0,001/ ,--

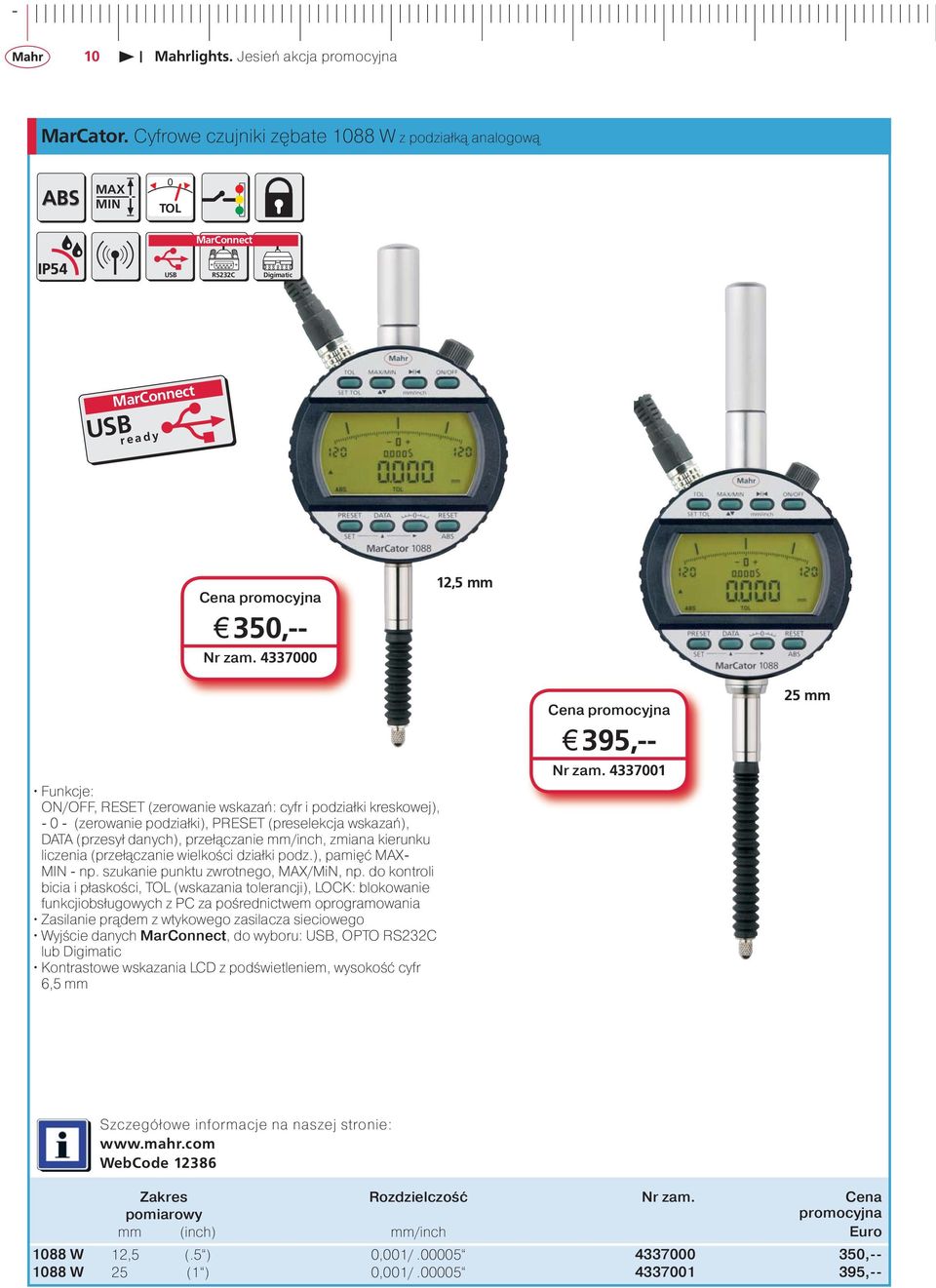

10 10 MarCator. Cyfrowe czujniki zębate 1088 W z podziałką analogową ABS MAX MIN 0 TOL MarConnect RS232C Digimatic MarConnect ready j 350,-- Nr zam ,5 mm Funkcje: ON/OFF, RESET (zerowanie wskazań: cyfr i podziałki kreskowej), (zerowanie podziałki), PRESET (preselekcja wskazań), DATA (przesył danych), przełączanie mm/inch, zmiana kierunku liczenia (przełączanie wielkości działki podz.), pamięć MAX- MIN - np. szukanie punktu zwrotnego, MAX/MiN, np. do kontroli bicia i płaskości, TOL (wskazania tolerancji), LOCK: blokowanie funkcjiobsługowych z PC za pośrednictwem oprogramowania Zasilanie prądem z wtykowego zasilacza sieciowego Wyjście danych MarConnect, do wyboru:, OPTO RS232C lub Digimatic Kontrastowe wskazania LCD z podświetleniem, wysokość cyfr 6,5 mm j 395,-- Nr zam mm WebCode Zakres Rozdzielczość Nr zam. Cena pomiarowy promocyjna mm (inch) mm/inch Euro 1088 W 12,5 (.5 ) 0,001/ , W 25 (1 ) 0,001/ ,--

11 + 11 Digimar. Wysokościomierz pomiarowo-traserski 814 SR 1D MarConnect RS232C Digimatic Funkcje: RESET (zerowanie wskazań do pomiarów względnych), ABS (przełączanie: pomiar względny/bezwzględny), mm/inch, Reference-Lock/Unlock, PRESET (preselekcja wskazań) Czas pracy baterii do 3 lat Wyjście danych MarConnect, do wyboru, OPTO RS232C lub Digimatic Kontrastowe wskazania LCD, wysokość cyfr 12 mm Ergonomiczna podstawka zapewniająca stabilność Pow. podstawy hartowana i docierana, łatwo przesuwana bez drgań Kólko ręczne do pozycjonowania i pomiarów j 595,-- Nr zam j 360,-- Nr zam NOWOŚĆ 814 SR mm 814 SR mm WebCode Zakres Rozdzielczość Nr zam. Cena pomiarowy promocyjna mm (inch) mm/inch Euro 814 SR 350 (14 ) 0,01 / , SR 600 (24 ) 0,01 / ,--

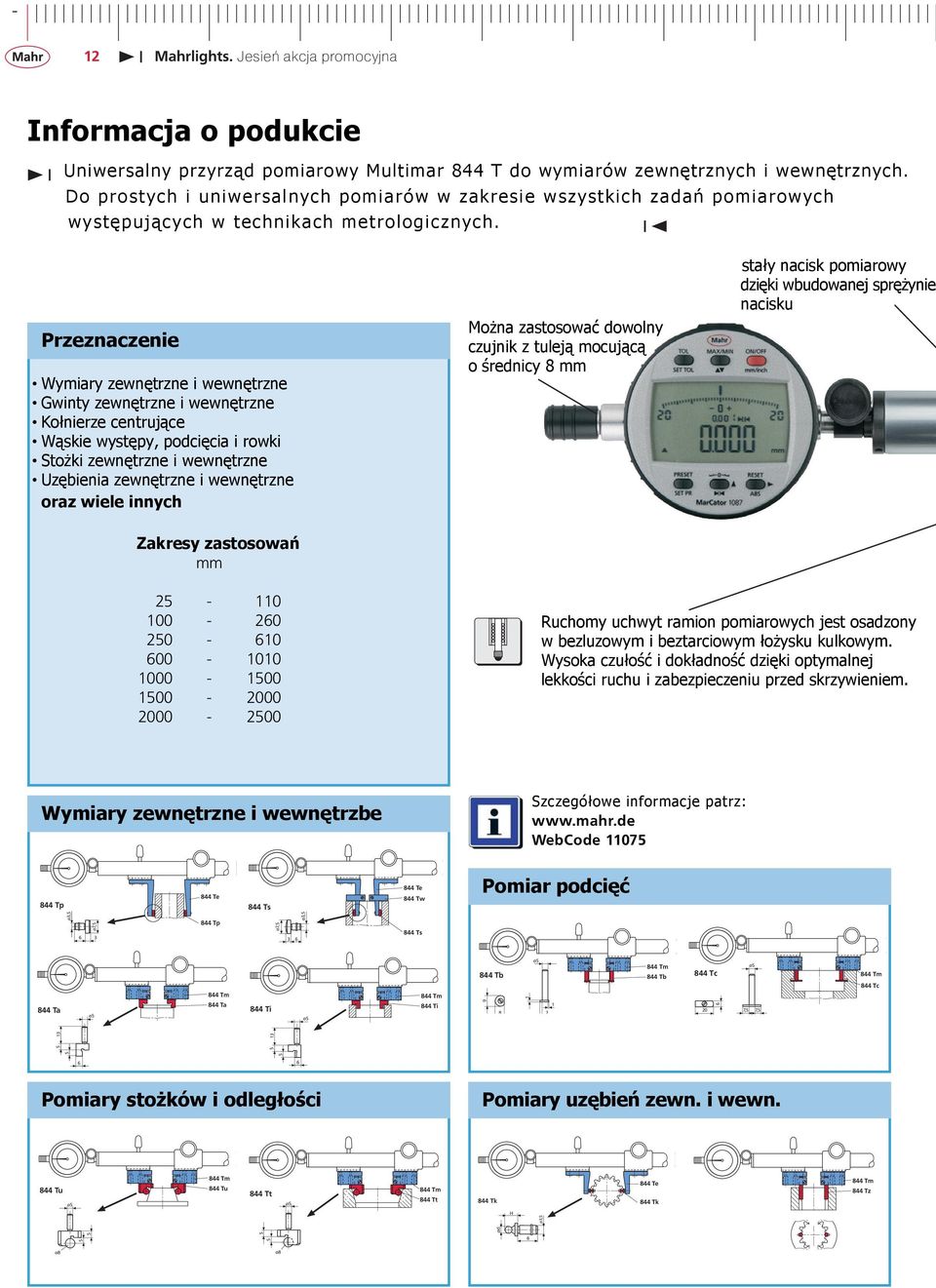

12 Tp 844 Te 844 Ts 844 Te 844 Tw ø3,5 6 ø7, Tp ø7,5 3 6 ø3,5 844 Ts 844 Tm 844 Ta ø5 844 Ta 844 Tk 844 Te 844 Tk 844 Tm 844 Tz H ød ø3, Tm 844 Ti ø5 844 Ti Informacja o podukcie Uniwersalny przyrząd pomiarowy Multimar 844 T do wymiarów zewnętrznych i wewnętrznych. Do prostych i uniwersalnych pomiarów w zakresie wszystkich zadań pomiarowych występujących w technikach metrologicznych. Przeznaczenie Wymiary zewnętrzne i wewnętrzne Gwinty zewnętrzne i wewnętrzne Kołnierze centrujące Wąskie występy, podcięcia i rowki Stożki zewnętrzne i wewnętrzne Uzębienia zewnętrzne i wewnętrzne oraz wiele innych Zakresy zastosowań mm Można zastosować dowolny czujnik z tuleją mocującą o średnicy 8 mm stały nacisk pomiarowy dzięki wbudowanej sprężynie nacisku Ruchomy uchwyt ramion pomiarowych jest osadzony w bezluzowym i beztarciowym łożysku kulkowym. Wysoka czułość i dokładność dzięki optymalnej lekkości ruchu i zabezpieczeniu przed skrzywieniem. Wymiary zewnętrzne i wewnętrzbe Szczegółowe informacje patrz: WebCode Pomiar podcięć 844 Tb ø5 844 Tm 844 Tb 844 Tc ø5 844 Tm 844 Tc ,5 7,5 6 6 Pomiary stożków i odległości Pomiary uzębień zewn. i wewn. 844 Tu ø5 844 Tm 844 Tu 844 Tt ø5 844 Tm 844 Tt 6 ø8 ø8

13 + 13 Korpus przyrządu Multimar 844 T to sztywna, szlifowana kolumna chromowana twardo Kierunek nacisku pomiarowego przełączany kluczykiem trzpieniowym sześciokątnym Nieruchomu uchwyt pomiarowy przestawiany po kolumnie zapewnia ustawienie zgrubne Opory do nastawiania powtarzalnej głębokości pomiaru Ramiona do pomiarów zewnętrznych i wewnętrznych. Przestawienie ramion o 180 o pozwala rozszerzyć zakres zastosowań. Innowacyjna konstrukcja korpusu przyrządu: lekka budowa z rury CFK (zakresy pomiarowe od mm. Pomiary gwintów zewnętrznych Pomiary gwintów zewn. i wewn. 844 Tr ø3, Te 844 Tr 844 Tr ø3, Te 844 Tr 844 Tv ø5 844 Tm 844 Tv ø5,5 Pomiary gwintów wewnętrznych Pomiary gwintów zewn. i wewn. 844 Te 844 Te 844 Tx 844 Tx 844 Tw R l R 1,5 M 2,5 844 Tg 844 Tg 844 Tg 844 Tg 6 ø3,5 6 ø3,5 M 2,5 l M 2,5 Ø4

14 14 Digimar. Wysokościomierz Digimar 817 CLM Quick Height Digimar 817 CLM Quick Height. 350 / 600 / 1000 mm : Wysokościomierz pomiary o najwyższej dokładności. Obszerne możliwości pomiarów i Szybkie pomiary ręczne w trybie Quick-Mode, ( chronione patentem ) od j 3.990,-- QUICK MODE Display Duży, podświetlany wyświetlacz panelu sterowania i obsługi 817 CLM - 1D mm 817 CLM - 1D mm WebCode CLM - 1D mm 1D 2D / Stat Zakres pomiarowy mm Zakres zastosowań mm Rozdzielczość mm 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 Błąd graniczny* μm 1,8+L/600 (L w mm) QUICK MODE Quick Mode 1D 1-D 2D 2-D Motoryczne sanki pomiarowe Pomiar średnicy otworu Max-Min 0 Nadzorowanie tolerancji TOL Pomiar prostopadłości i prostoliniowości Obliczanie kątów STAT Statystyka PROG Programy pomiarowe C Kompensacja temperatury Łożyska powietrzne Zintegrowana pamięć RS232C Złącze danych RS232 RS232 RS232 RS232 RS232 RS232 Złącze drukarki Nr zam Euro 3.990, , , , , ,-- * 20 C, na płycie pomiarowej wg DIN 876/0, z końcówką standardową K6/51

15 + 15 Digimar 817 CLM z innowacyjnym trybem pomiarów Quick. Szybkie oceniania przy najwyższym komforcie obsługi. Komfortowa obsługa... Programy pomiarowe wszystkich funkcji pomiarowych klawiszami szybkimi... dla części seryjnych PROG Panel obsługowy z podświetlanym ekranem graficznym LCD Pomiary prostopadłości-... Funkcje pomiarów... i prostoliniowości Wyznaczanie MAX, MIN, MAX-MIN w jednym pomiarze. Max-Min Max-Min Odchyłka równoległości Odchyłka bicia Digimar. Zestawy wyposażenia do końcówek pomiarowych dla 817 CLM / 816 CL Zestaw końcówek 817 ts1 zawiera : Wysięg mm ø chwytu mm 817 h2 Uchwyt do końcówek 100 S15/31,2 Końcówka talerzykowa 6 Z10/31,2 Końcówka walcowa 6 MKe 30 Końcówka stożkowa 6 TMT 120 Końcówka pionowa z uchwytem KM 2 Uchwyt do końcówek M2 6 z końcówką 800 ts 817 h4 Uchwyt do końcówek 8 K4/30 Końcówka kulkowa 31 8 K6/40 Końcówka kulkowa 31 8 K10/60 Końcówka kulkowa 62 8 K10/100 Końcówka kulkowa Walizeczka na końcówki Zestaw końcówek 817 ts2 zawiera : Wysięg mm ø chwytu mm 817 h2 Uchwyt do końcówek 100 S15/31,2 Końcówka talerzykowa 6 Z10/31,2 Końcówka walcowa 6 MKe 30 Końcówka stożkowa 6 TMT 120 Końcówka pionowa z uchwytem KM 2 Uchwyt do końcówek M2 6 z końcówką 800 ts Walizeczka na końcówki od j 545,-- WebCode ts1 Zestaw końcówek Nr zam. Euro 817 ts , ts ,--

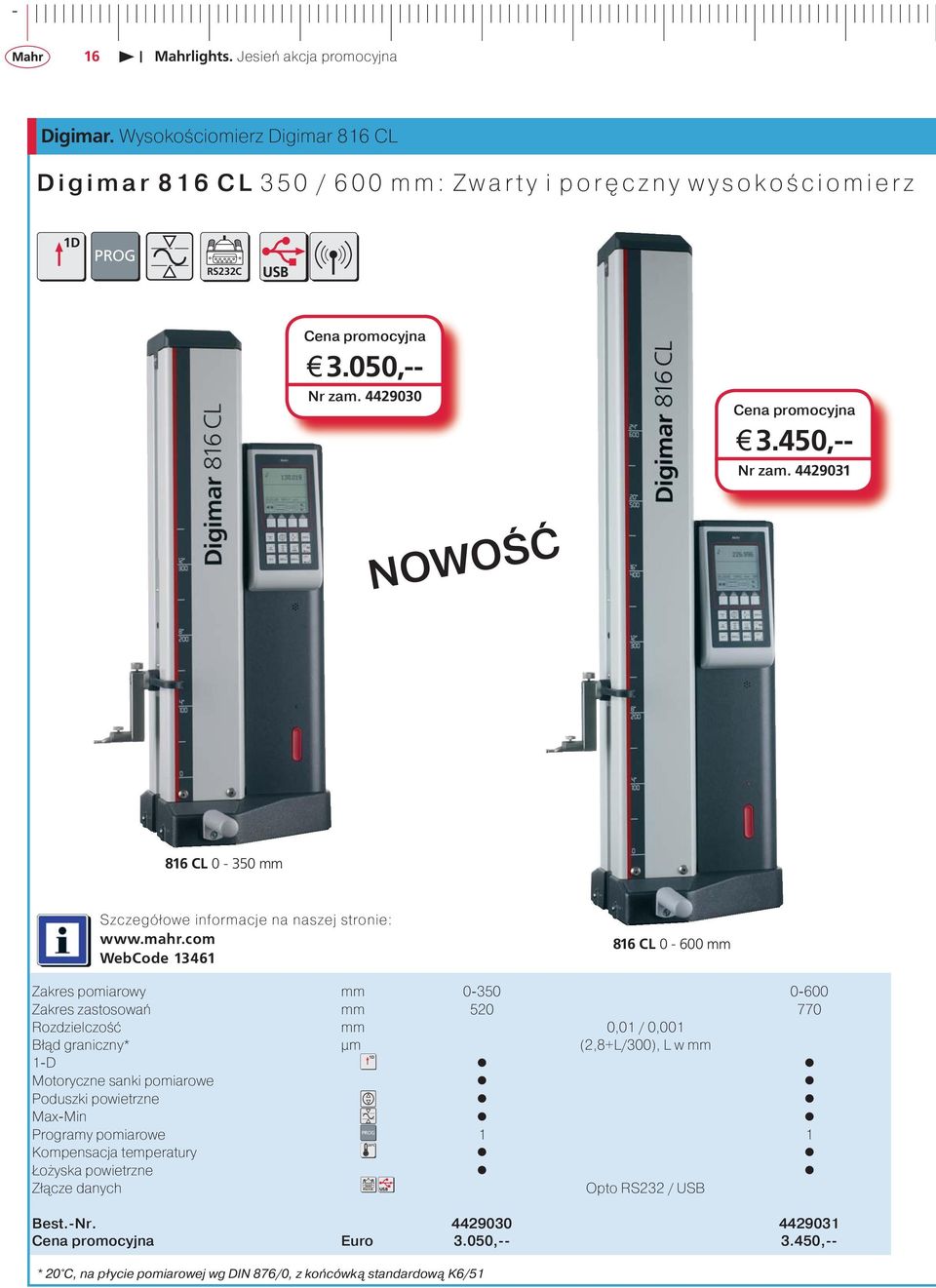

16 16 Digimar. Wysokościomierz Digimar 816 CL Digimar 816 CL 350 / 600 mm: Zwarty i poręczny wysokościomierz 1D PROG RS232C j 3.050,-- Nr zam j 3.450,-- Nr zam NOWOŚĆ 816 CL mm WebCode CL mm Zakres pomiarowy mm Zakres zastosowań mm Rozdzielczość mm 0,01 / 0,001 Błąd graniczny* μm (2,8+L/300), L w mm 1D 1-D Motoryczne sanki pomiarowe Poduszki powietrzne Max-Min PROG Programy pomiarowe C RS232C Kompensacja temperatury Łożyska powietrzne Złącze danych Opto RS232 / Best.-Nr Euro 3.050, ,-- * 20 C, na płycie pomiarowej wg DIN 876/0, z końcówką standardową K6/51

17 + 17 do prezyzyjnych pomiarów w produkcji. Komfortowa obsługa wszystkich funkcji pomiarowych klawiszami szybkimi Niezależne od obsługującego wyniki pomiarów dzięki motorycznym sankom pomiarowym Pulpit sterująco-wyświetlający z podświetlanym wyświetlaczem LCD Program pomiarowy dla części seryjnych Kompensacja temperatury to niezawodne wyniki pomiarów także w produkcji. 20 C Funkcje pomiarów Obszerne... Max-Min Wyznaczanie MAX, MIN, MAX-MIN w jednym pomiarze. Max-Min... możliwości oceniania. RS232C Przesył wartości do PC (MS-Excel) poprzez, RS232 lub radiowo za pośrednictwem oprogramowania MarCom. Odchyłka równoległości Odchyłka bicia Wydruk wartości pomiarowych i ich list na drukarce MSP2.

18 18 MarVision. Cyfrowy mikroskop stereo-zoom SM 150 / SM 160 j 640,-- Nr zam Wysokiej jakości optyka daje jasne, ostre obrazy trójwymiarowe Powiększenie nastawiane bezstopniowo objektywem Zoom Ustawianie ostrości ergonomicznym kółkiem ręcznym z obydwu stron kolumny, dla osób prowo- i leworęcznych Głowica pryzmowa 45, obracana o 360 z regulacją dioptryjną zintegrowane światło odbite i przechodzące, regulacja bezstopniowa (tylko SM 150 / SM 151) Opcjonalnie możliwe zamontowanie kamery CCD (SM 151 / SM 161) j 970,-- Nr zam SM 150 SM 160 WebCode SM 150 SM 151 SM 160 SM 161 Powiększenia bezstopniowo 7-45-razy Średnica pola widzenia mm 28-5 Kąt widzenia 45 Tubus optyczny binokular Trinokular binokular Trinokular Przyłącze kamery Odstęp roboczy mm 105 Max wys. obiektu mm Oświetlenie św. odbite 12 V /15 W, św. odbite 12 V /15 W, św. przechodz. 12 V / 10 W, św. przechodz. 12 V / 10 W, regulowane regulowane Powierzchnia podstawy mm 260 x x x x 230 Nr zam Euro 640,-- 870,-- 970, ,--

19 + 19 MarVision. Warsztatowy mikroskop pomiarowy MM 200 j 4.770,-- Nr zam Wysokiej jakości optyka daje jasne, ostre obrazy Obiektyw zoom z bezstopniowym powiększeniem Regulacja ostrości ergonomicznym kółkiem ręcznym po obydwustronach kolumny dla osób prawo- i leworęcznych Głowica pryzmowa 45 z regulacją dioptryjną Pierścieniowe oświetlenie diodowe, przyciemniane Diodowe światło przechodzące, przyciemniane Masywna podstawa zeliwna Stabilny stolik krzyżowy na precyzyjnych łożyskach WebCode Zakresy pomiarowe X/Y 50 / 50 mm Wielkość stolika 150 x 150 mm Obciążenie stolika (max) 15 kg Ukłąd pomiarowy wbudowane śruby mikrometryczne - rozdzielczość 0,001 mm - Błąd graniczny 8 μm - powtarzalność 2 μm Powiększenia Zoom bezstopniowo 8-40x Średnica pola widzenia 23-4 mm Odległość robocza 70 mm Max wysokość obiektu 180 mm Oświetlenie diodowe, LED przechodzace i odbite, regulowane oddzielnie Złącza do wyboru / Opto RS232 Gabaryty H x B x T 535 x 410 x 470 mm Nr zam Euro 4.770,--

20 20 MarVision. Mikroskop warsztatowy MM 320 z przetwarzaniem obrazu Ręczny mikroskop pomiarowy 2Dz obiektywem Zoom i automatycznym rejestrowaniem krawędzi do prostych i precyzyjnych pomiarów otworów, kątów oraz odległości, również w produkcji j ,-- Nr zam Do pomiaru: części kształtowych (profile), płytek obwodów drukowanych, w technice mikrosystemów, części obrotowosymetrycznych. MarVision MM320 z QC300 zawiera następujące zespoły: MM320 o zakresie pomiarowym 200 mm x 100 mm, komputer QC 300 z automatycznym rozpoznawaniem krawędzi, obiektyw zoom, powiększenie 0,7-4,5x (25-160x na monitorze(nr zamów ) oprogramowanie OptoFace do przesyłu danych do PC (np. Excel) (Nr zamów ) wzorzec kalibracyjny z certifikatem (Nr zam ) abel danych RS232 (Nr zamów ) Nr zam Euro ,-- MM 320 Cechy mikroskopu MM320: MM 320 z QC 300 i kamerą CCD (kolor) obiektyw zoom, powiększenia 0,7-4,5x MPE1 = 3 + (L/100) μm Stolik obiektowy Zakres przemieszczeń 200 mm x 100 mm Maksymalna wysokość obiektu 150 mm Przesuwy w osiach: szybkie, dokładne Maksymale obciążenie stolika 20 kg Oświetlenie diodowe przechodzace, przyciemniane diodowe pierścieniowe, przyciemniane, włączane pojedynczo segmentami plamka lasera diodowego jako pomocniczy wskaźnik pozycji Opcjonalne wielkości stolika: 250 mm x 170 mm 400 mm x 250 mm Opcje: Przedłużenie osi Z o 200 mm Układ pomiarowy osi Z telecentryczne oświetlenie światłem przechodzącym QC 300 Cechy komputera QC 300: i ntuicyjna obsługa na monitorze dotykowym (touchscreen), automatyczne rejestrowanie krawędzi, zapisywanie i obróbka obrazów, wydruk obrazów na drukarce, wydruk protokołów, powiązanie elementów (punkty przecięcia, proste regresyjne, okręgi regresyjne), proste programowanie metodą teach-in, wizualne prowadzenie operatora podczas pomiaru, ocenianie i nadzorowanie tolerancji. WebCode 12464

21 + 21 Zalety mikroskopu warsztatowego MM 320 Sztywna kolumna Z, zakres przestawiania 200mm (opcjonalnie powiększone o 200 mm) Indeksowany Navitar obiektyw Zoom (0,7-4,5x) - niezawodne nastawianie powiększenia Pokrętła przestawiania (zgrubne /dokładne; z obydwu stron kolumny) do łatwego nastawiania ostrości Kwadrantowe oświetlenie pierścieniowe -LED (opcjonalnie koaxialne oświetlenie światłem odbitym) dla optymalnego oświetlenia obiektu Oświetlenie LED św. przechodzące (opcjonalnie telecentryczne ośw. światłem przechodzącym dla części obrotowo-symetrycznych) Różne stoliki obiektowe (zakresy pomiarowe: 100 x 100 mm; 200 x 100 mm; 250 x 170 mm; 400 x 250 mm) Łoże granitowe Szybkie przestawianie do większych odległości przemieszczeń Precyzyjny przesuw (pozycjonowanie dokładne) Zespół oceniający QC 300 (cyfrowa analiza obrazu z intuicyjną obsługą)

22 22 Precimar. Uniwersalny długościomierz 1D LINEAR 100 z MarCheck Linear 100 jest uniwersalnym, łatwym w obsłudze długościomierzem, do precyzyjnych pomiarów zewnętrznych i wewnętrznych w zakresie do 100 mm, bezpośrednio w produckji. Prosta konstrukcja umożliwia szybkie wykonywanie pomiarów i szybkie dopasowanie do nowych zadań pomiarowych. j 6.350,-- Nr zam NOWOŚĆ WebCode Przy pomiarach zewnetrznych LINEAR 100 zapewnia elastyczne użytkowanie przy bezpośrednim zakresie pomiarowym do 50 mm i zastosowaniach do 100 mm. Przy pomi. wewnętrznych zakres zastosowań sięga od 15 mm do 100 mm, opcjonalnie od 6 mm do 100 mm. Podczas pomiarów można dowolnie przełączać pomiędzy pomiarem zewnętrznym i wewnętrznym bez konieczności ponownego kalibrowania. Mierzyć można długości i średnice, co umożliwia rozwiązywanie różnorodnych zadań pomiarowych m.in. wyznaczanie wymiaru przez 2 kulki w uzębieniach zewnętrznych, Stanowisko pomiarowe LINEAR 100 zawiera: długościomierz Linear 100 ze stolikiem 70 X 70 mm oraz panelem elektronicznym i kablem, końcówki do pom. wewnętrznych od 15 mm do 100 mm i pom. zewnętrznych od 0 do 100 mm końcówki do pom. zewn., płaskie o średnicy 6,5 mm opakowanie kartonowe Nr zam Cena w promocji Euro 6.350,--

23 + 23 MarSurf. Chropowatościomierz przenośny M software M 300 Explorer NOWOŚĆ j 3.000,-- Nr zam Bezprzewodowe połączenie Bluetooth Automatyczne ustawianie przyrządu zgodnie z normą Zintegrowana termodrukarka o wysokiej rozdzielczości Wydruk profilu R na termodrukarce Wydruk protokołu za na ciśnięciem klawisza lub automatycznie Przesył wyników do PC via złącze i software Explorer Wyznaczanie najpopularniejszych parametrów wg ISO /JIS oraz charakterystyk, list parametrów (np. udział nośny) Zintegrowana pamięć wyników i profili Nadzorowanie tolerancji Wydruk profilu R (ISO/ASME/JIS), profilu Pl (MOTIF), krzywejudziału nosnego, protokołu wyników Ustawianie asymetrycznych poziomów cięcia do zlicania wierzch. 15 języków oprogramowania Wybierane jednostki mair (μm/μinch) i normen (ISO/JIS/ASME /MOTIF) Wybierane odcinki elementarne i skrócone Cutoff Blokada ustawień przyrządu Wbudowany akumulator z zarządzaniem mocą Zasilacz sieciowy z wymiennymi adapterami do pracy na całymświecie Data i czas zegarowy do protokołowania Nr zam * Euro 3.000,-- * z oprogramowaniem M 300-Explorer WebCode 13279

24 + TECHNIKI POMIARÓW PRODUKCYJNYCH Ręczne przyrządy pomiarowe Precimar. Precyzyjne pomiary długości MarSurf. Pomiary chropowatości, falistości i konturów MarForm. Pomiary odchyłek kształtu i położenia MarGear. Technika pomiarów uzębień MarVision. Pomiary optyczne MarShaft. Stanowiska do pomiaru wałów Usługi Mahr GmbH Esslingen Reutlinger Straße 48, Esslingen Tel.: , Fax: mahr.es@mahr.com, by Mahr GmbH, Esslingen Ze względu na ulepszenia i ciągły rozwój techniczny zastrzegamy sobie możliwość dokonywania zmian naszych produktów. Wszystkie rysunki i dane liczbowe itd zostały dlatego podane bez gwarancji. 375xxxxx
