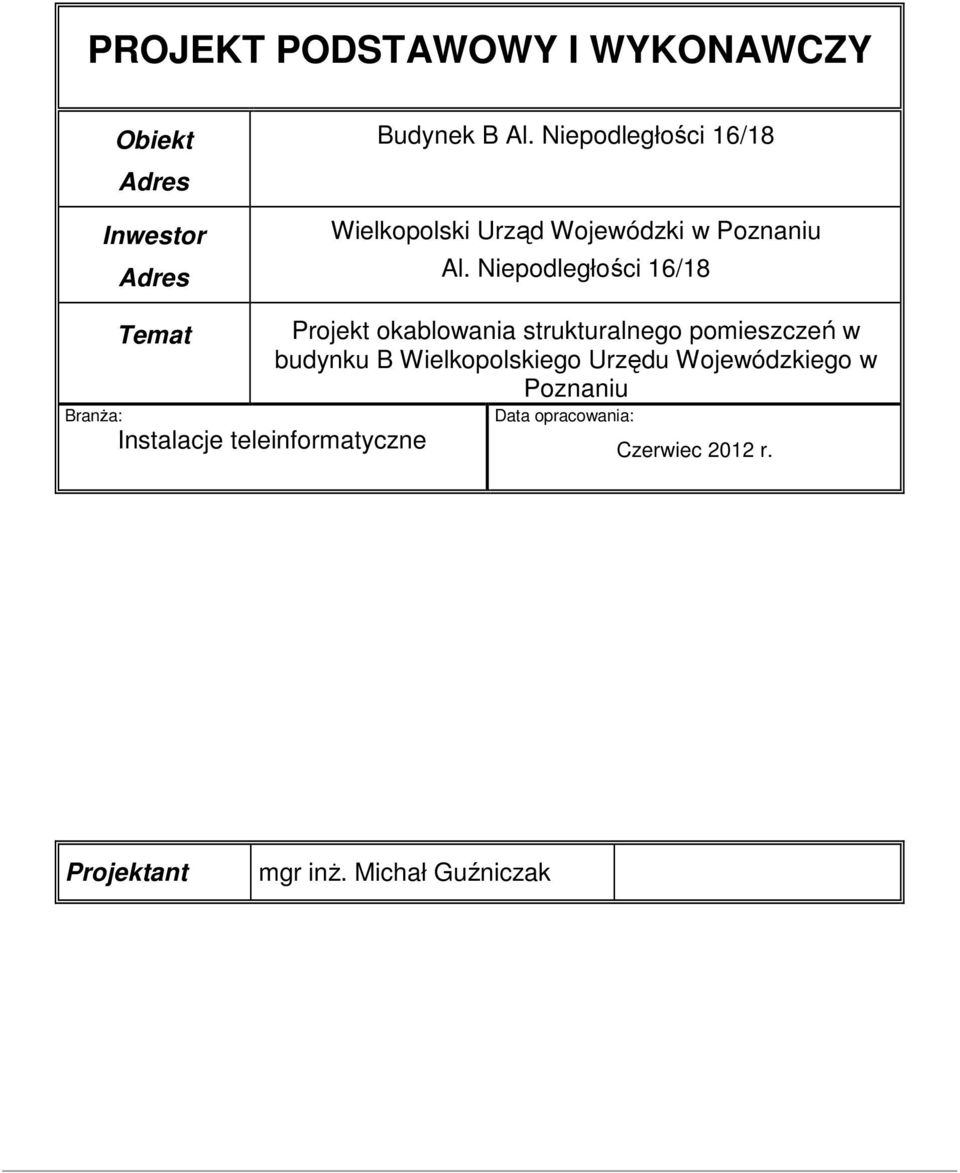

1 PROJEKT PODSTAWOWY I WYKONAWCZY Obiekt Adres Inwestor Adres Budynek B Al. Niepodległości 16/18 Wielkopolski Urząd Wojewódzki w Poznaniu Al. Niepodległości 16/18 Temat Projekt okablowania strukturalnego pomieszczeń w budynku B Wielkopolskiego Urzędu Wojewódzkiego w Poznaniu BranŜa: Data opracowania: Instalacje teleinformatyczne Czerwiec 2012 r. Projektant mgr inŝ. Michał Guźniczak

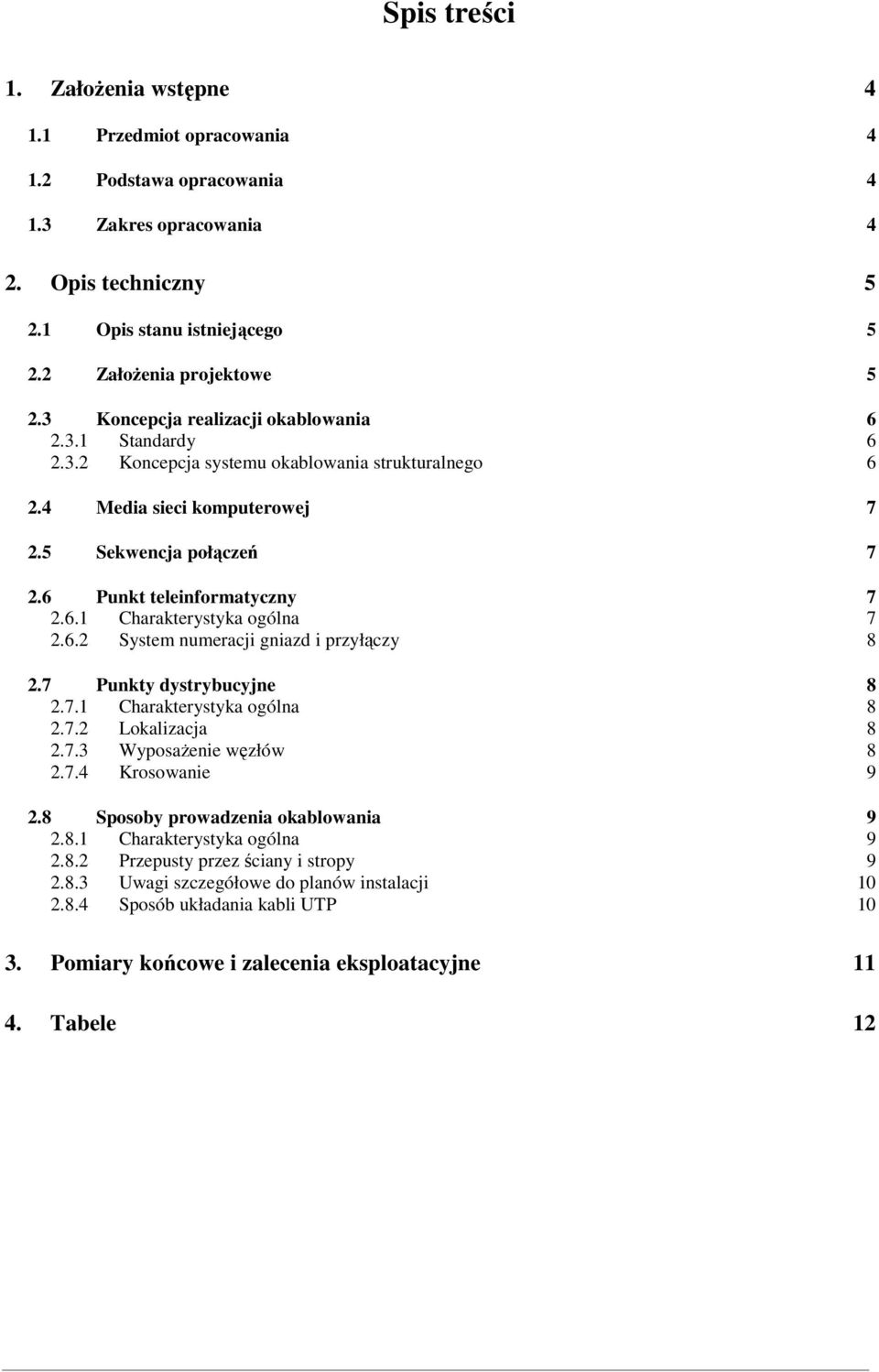

2 Spis treści 1. ZałoŜenia wstępne Przedmiot opracowania Podstawa opracowania Zakres opracowania 4 2. Opis techniczny Opis stanu istniejącego ZałoŜenia projektowe Koncepcja realizacji okablowania Standardy Koncepcja systemu okablowania strukturalnego Media sieci komputerowej Sekwencja połączeń Punkt teleinformatyczny Charakterystyka ogólna System numeracji gniazd i przyłączy Punkty dystrybucyjne Charakterystyka ogólna Lokalizacja WyposaŜenie węzłów Krosowanie Sposoby prowadzenia okablowania Charakterystyka ogólna Przepusty przez ściany i stropy Uwagi szczegółowe do planów instalacji Sposób układania kabli UTP Pomiary końcowe i zalecenia eksploatacyjne Tabele 12

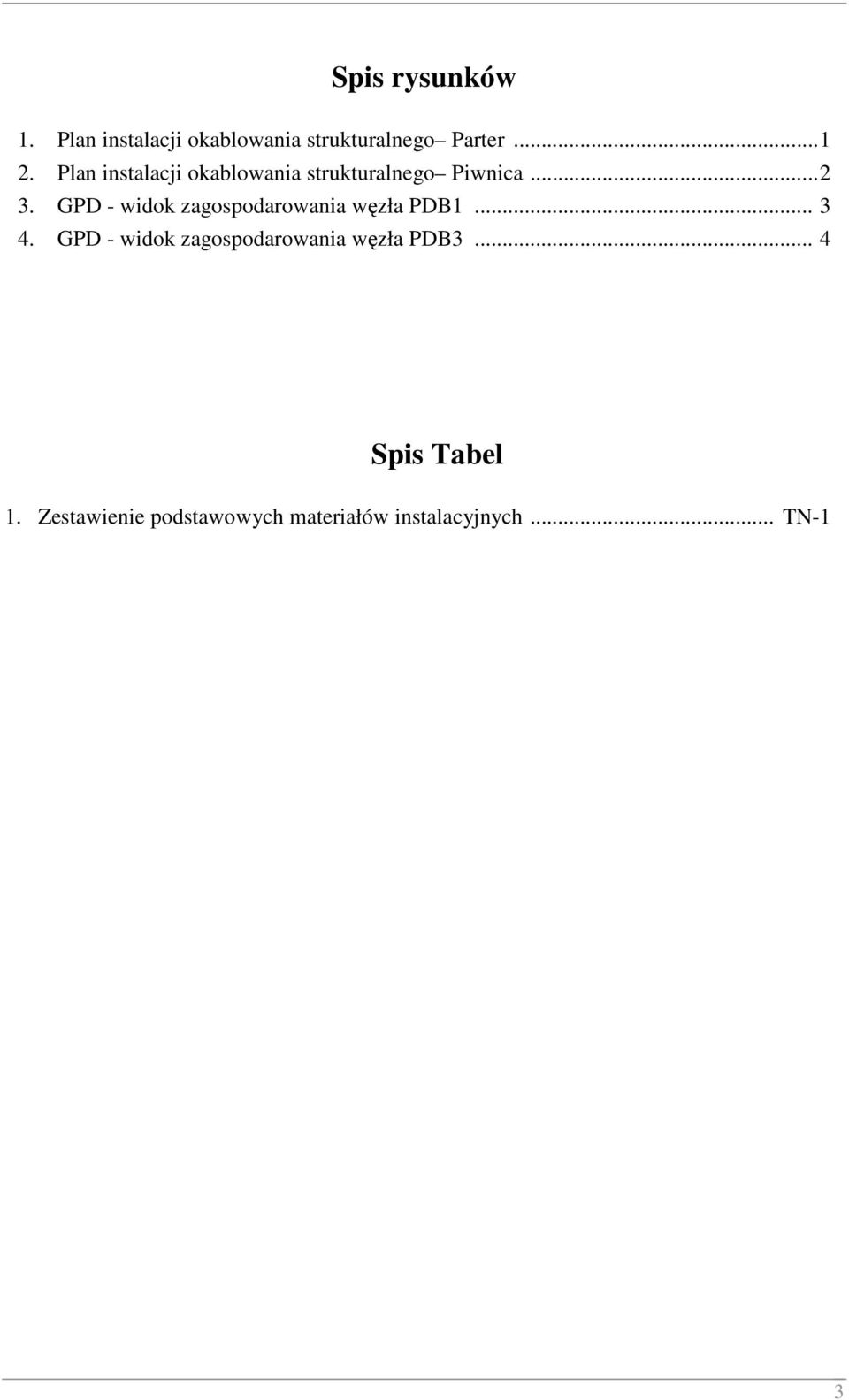

3 Spis rysunków 1. Plan instalacji okablowania strukturalnego Parter Plan instalacji okablowania strukturalnego Piwnica GPD - widok zagospodarowania węzła PDB GPD - widok zagospodarowania węzła PDB Spis Tabel 1. Zestawienie podstawowych materiałów instalacyjnych... TN-1 3

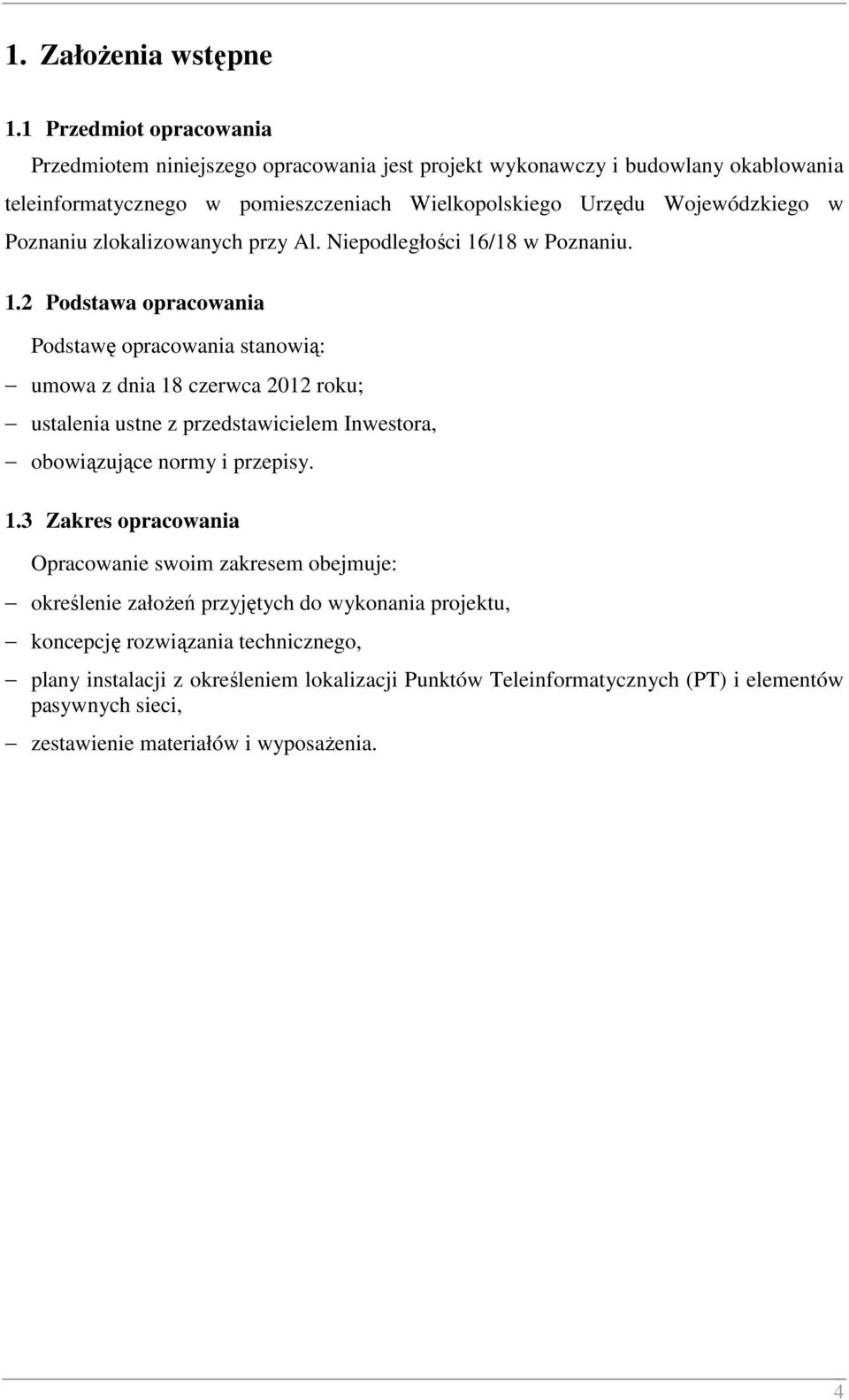

4 1. ZałoŜenia wstępne 1.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy i budowlany okablowania teleinformatycznego w pomieszczeniach Wielkopolskiego Urzędu Wojewódzkiego w Poznaniu zlokalizowanych przy Al. Niepodległości 16/18 w Poznaniu. 1.2 Podstawa opracowania Podstawę opracowania stanowią: umowa z dnia 18 czerwca 2012 roku; ustalenia ustne z przedstawicielem Inwestora, obowiązujące normy i przepisy. 1.3 Zakres opracowania Opracowanie swoim zakresem obejmuje: określenie załoŝeń przyjętych do wykonania projektu, koncepcję rozwiązania technicznego, plany instalacji z określeniem lokalizacji Punktów Teleinformatycznych (PT) i elementów pasywnych sieci, zestawienie materiałów i wyposaŝenia. 4

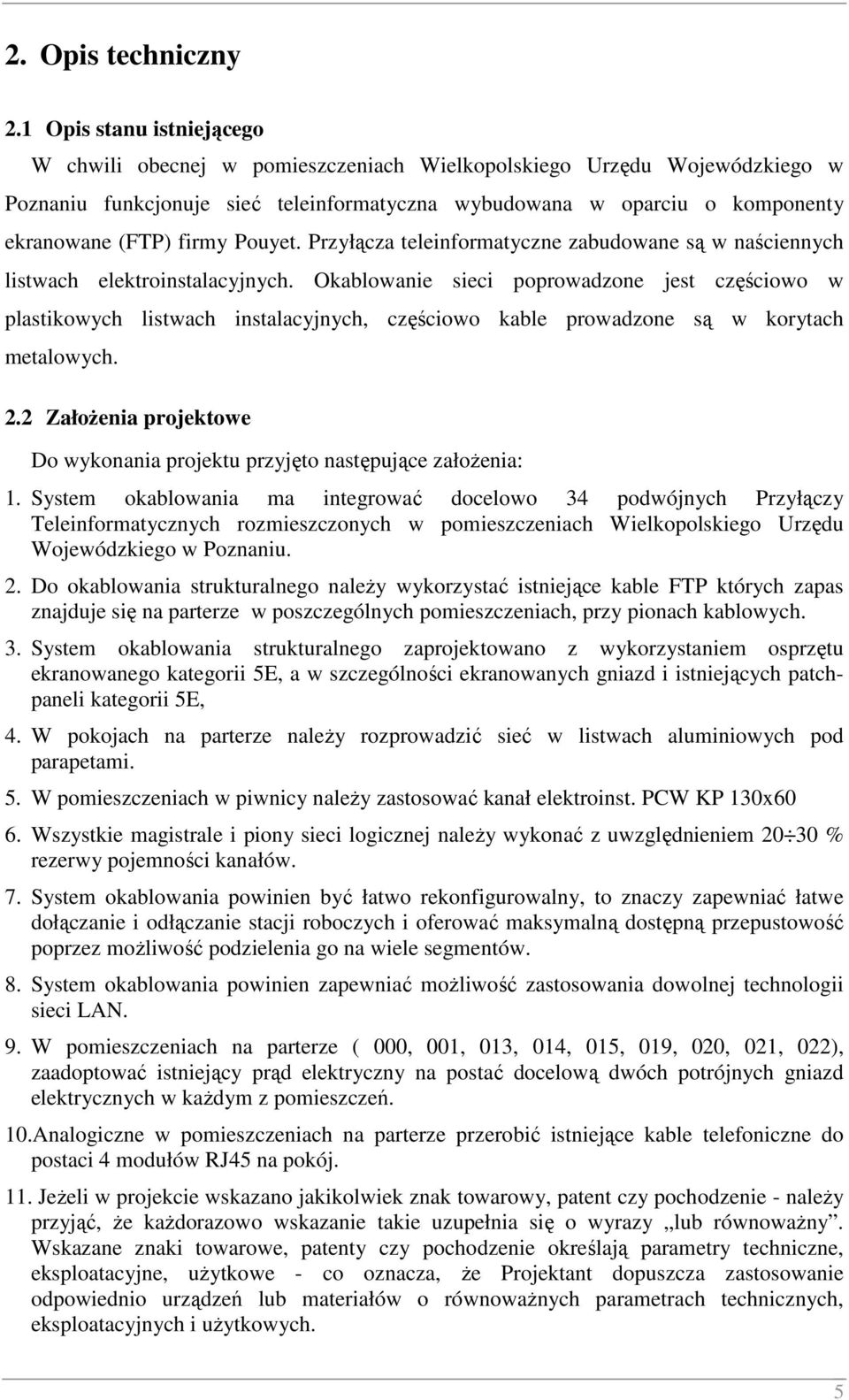

5 2. Opis techniczny 2.1 Opis stanu istniejącego W chwili obecnej w pomieszczeniach Wielkopolskiego Urzędu Wojewódzkiego w Poznaniu funkcjonuje sieć teleinformatyczna wybudowana w oparciu o komponenty ekranowane (FTP) firmy Pouyet. Przyłącza teleinformatyczne zabudowane są w naściennych listwach elektroinstalacyjnych. Okablowanie sieci poprowadzone jest częściowo w plastikowych listwach instalacyjnych, częściowo kable prowadzone są w korytach metalowych. 2.2 ZałoŜenia projektowe Do wykonania projektu przyjęto następujące załoŝenia: 1. System okablowania ma integrować docelowo 34 podwójnych Przyłączy Teleinformatycznych rozmieszczonych w pomieszczeniach Wielkopolskiego Urzędu Wojewódzkiego w Poznaniu. 2. Do okablowania strukturalnego naleŝy wykorzystać istniejące kable FTP których zapas znajduje się na parterze w poszczególnych pomieszczeniach, przy pionach kablowych. 3. System okablowania strukturalnego zaprojektowano z wykorzystaniem osprzętu ekranowanego kategorii 5E, a w szczególności ekranowanych gniazd i istniejących patchpaneli kategorii 5E, 4. W pokojach na parterze naleŝy rozprowadzić sieć w listwach aluminiowych pod parapetami. 5. W pomieszczeniach w piwnicy naleŝy zastosować kanał elektroinst. PCW KP 130x60 6. Wszystkie magistrale i piony sieci logicznej naleŝy wykonać z uwzględnieniem % rezerwy pojemności kanałów. 7. System okablowania powinien być łatwo rekonfigurowalny, to znaczy zapewniać łatwe dołączanie i odłączanie stacji roboczych i oferować maksymalną dostępną przepustowość poprzez moŝliwość podzielenia go na wiele segmentów. 8. System okablowania powinien zapewniać moŝliwość zastosowania dowolnej technologii sieci LAN. 9. W pomieszczeniach na parterze ( 000, 001, 013, 014, 015, 019, 020, 021, 022), zaadoptować istniejący prąd elektryczny na postać docelową dwóch potrójnych gniazd elektrycznych w kaŝdym z pomieszczeń. 10.Analogiczne w pomieszczeniach na parterze przerobić istniejące kable telefoniczne do postaci 4 modułów RJ45 na pokój. 11. JeŜeli w projekcie wskazano jakikolwiek znak towarowy, patent czy pochodzenie - naleŝy przyjąć, Ŝe kaŝdorazowo wskazanie takie uzupełnia się o wyrazy lub równowaŝny. Wskazane znaki towarowe, patenty czy pochodzenie określają parametry techniczne, eksploatacyjne, uŝytkowe - co oznacza, Ŝe Projektant dopuszcza zastosowanie odpowiednio urządzeń lub materiałów o równowaŝnych parametrach technicznych, eksploatacyjnych i uŝytkowych. 5

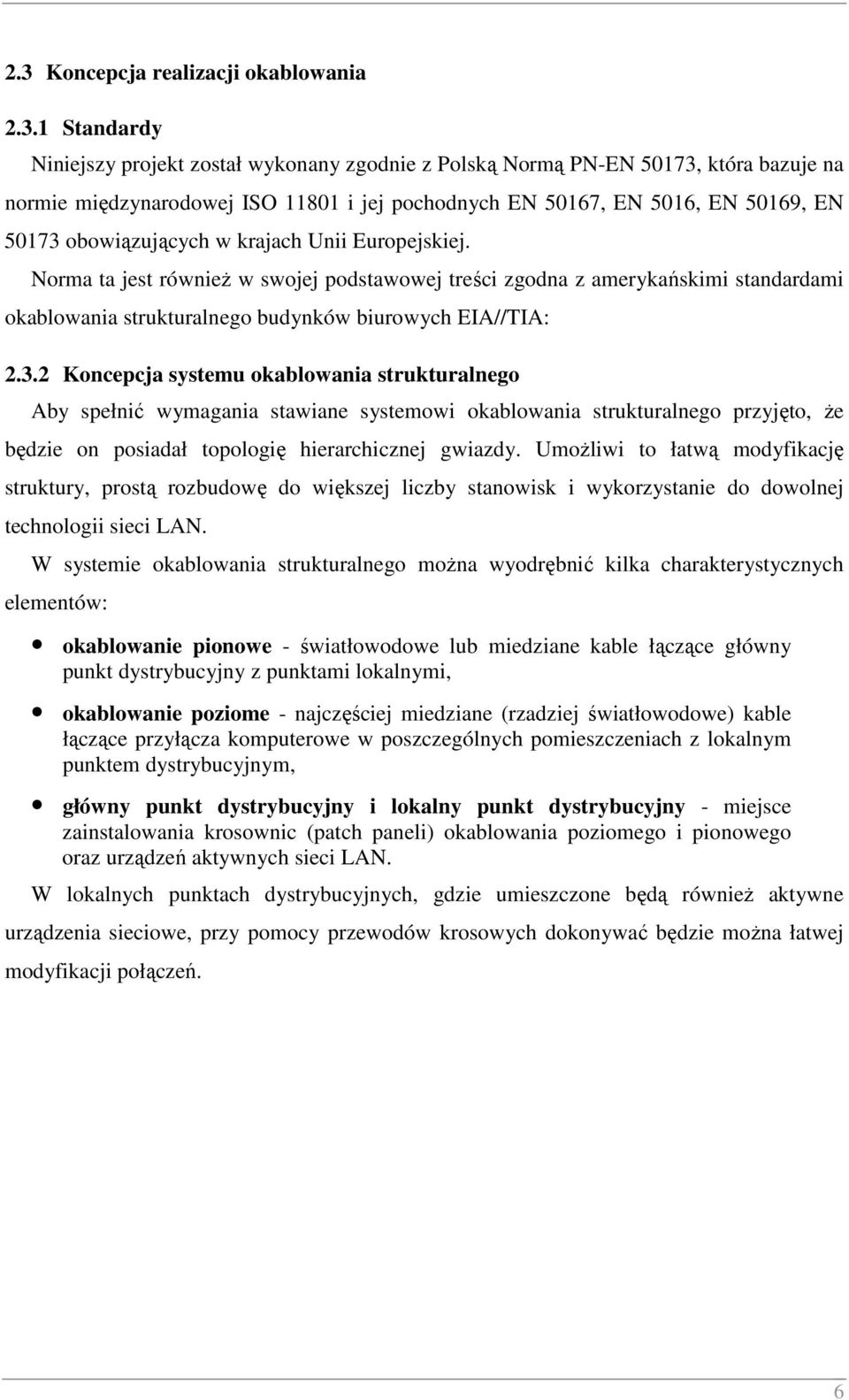

6 2.3 Koncepcja realizacji okablowania Standardy Niniejszy projekt został wykonany zgodnie z Polską Normą PN-EN 50173, która bazuje na normie międzynarodowej ISO i jej pochodnych EN 50167, EN 5016, EN 50169, EN obowiązujących w krajach Unii Europejskiej. Norma ta jest równieŝ w swojej podstawowej treści zgodna z amerykańskimi standardami okablowania strukturalnego budynków biurowych EIA//TIA: Koncepcja systemu okablowania strukturalnego Aby spełnić wymagania stawiane systemowi okablowania strukturalnego przyjęto, Ŝe będzie on posiadał topologię hierarchicznej gwiazdy. UmoŜliwi to łatwą modyfikację struktury, prostą rozbudowę do większej liczby stanowisk i wykorzystanie do dowolnej technologii sieci LAN. W systemie okablowania strukturalnego moŝna wyodrębnić kilka charakterystycznych elementów: okablowanie pionowe - światłowodowe lub miedziane kable łączące główny punkt dystrybucyjny z punktami lokalnymi, okablowanie poziome - najczęściej miedziane (rzadziej światłowodowe) kable łączące przyłącza komputerowe w poszczególnych pomieszczeniach z lokalnym punktem dystrybucyjnym, główny punkt dystrybucyjny i lokalny punkt dystrybucyjny - miejsce zainstalowania krosownic (patch paneli) okablowania poziomego i pionowego oraz urządzeń aktywnych sieci LAN. W lokalnych punktach dystrybucyjnych, gdzie umieszczone będą równieŝ aktywne urządzenia sieciowe, przy pomocy przewodów krosowych dokonywać będzie moŝna łatwej modyfikacji połączeń. 6

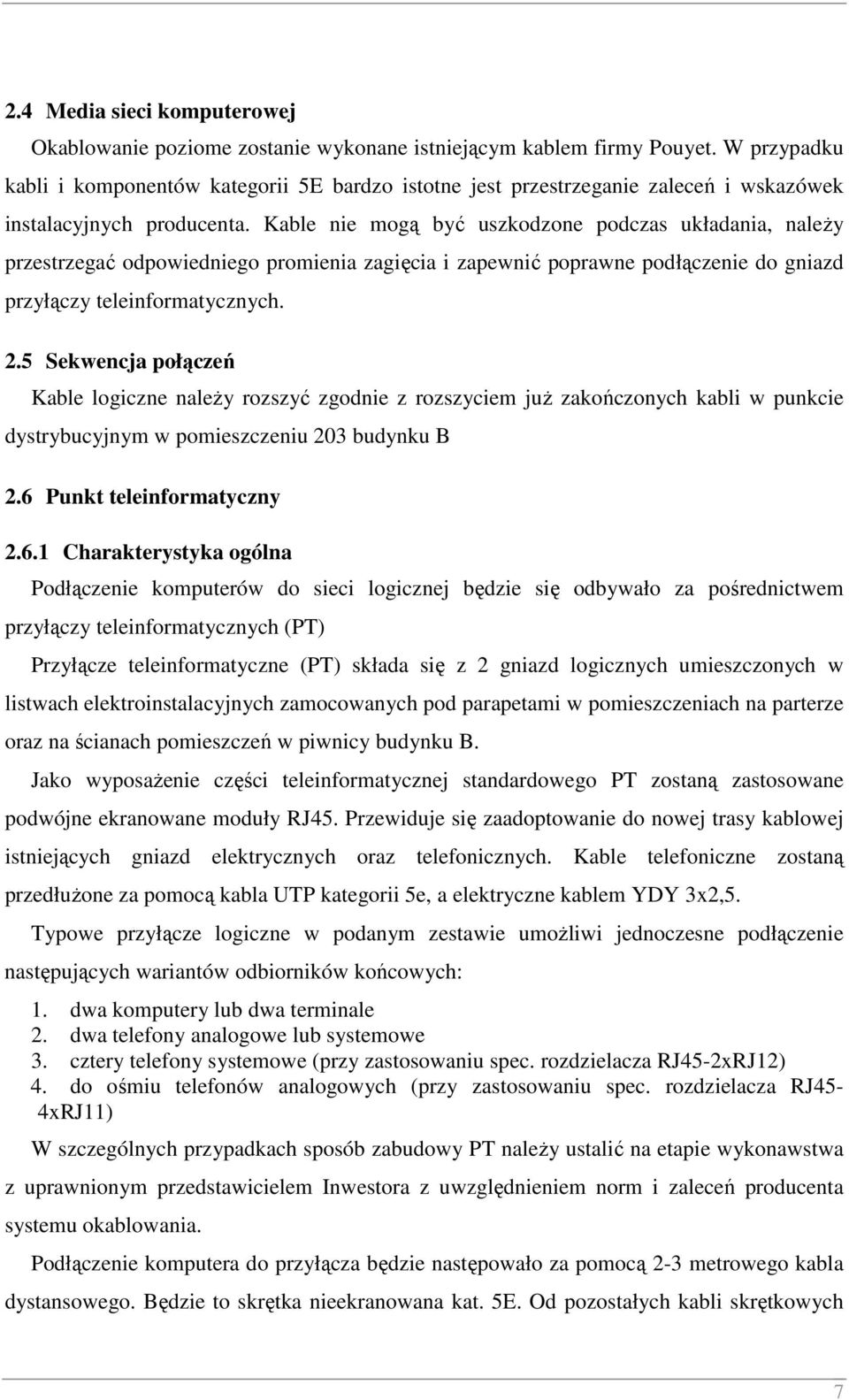

7 2.4 Media sieci komputerowej Okablowanie poziome zostanie wykonane istniejącym kablem firmy Pouyet. W przypadku kabli i komponentów kategorii 5E bardzo istotne jest przestrzeganie zaleceń i wskazówek instalacyjnych producenta. Kable nie mogą być uszkodzone podczas układania, naleŝy przestrzegać odpowiedniego promienia zagięcia i zapewnić poprawne podłączenie do gniazd przyłączy teleinformatycznych. 2.5 Sekwencja połączeń Kable logiczne naleŝy rozszyć zgodnie z rozszyciem juŝ zakończonych kabli w punkcie dystrybucyjnym w pomieszczeniu 203 budynku B 2.6 Punkt teleinformatyczny Charakterystyka ogólna Podłączenie komputerów do sieci logicznej będzie się odbywało za pośrednictwem przyłączy teleinformatycznych (PT) Przyłącze teleinformatyczne (PT) składa się z 2 gniazd logicznych umieszczonych w listwach elektroinstalacyjnych zamocowanych pod parapetami w pomieszczeniach na parterze oraz na ścianach pomieszczeń w piwnicy budynku B. Jako wyposaŝenie części teleinformatycznej standardowego PT zostaną zastosowane podwójne ekranowane moduły RJ45. Przewiduje się zaadoptowanie do nowej trasy kablowej istniejących gniazd elektrycznych oraz telefonicznych. Kable telefoniczne zostaną przedłuŝone za pomocą kabla UTP kategorii 5e, a elektryczne kablem YDY 3x2,5. Typowe przyłącze logiczne w podanym zestawie umoŝliwi jednoczesne podłączenie następujących wariantów odbiorników końcowych: 1. dwa komputery lub dwa terminale 2. dwa telefony analogowe lub systemowe 3. cztery telefony systemowe (przy zastosowaniu spec. rozdzielacza RJ45-2xRJ12) 4. do ośmiu telefonów analogowych (przy zastosowaniu spec. rozdzielacza RJ45-4xRJ11) W szczególnych przypadkach sposób zabudowy PT naleŝy ustalić na etapie wykonawstwa z uprawnionym przedstawicielem Inwestora z uwzględnieniem norm i zaleceń producenta systemu okablowania. Podłączenie komputera do przyłącza będzie następowało za pomocą 2-3 metrowego kabla dystansowego. Będzie to skrętka nieekranowana kat. 5E. Od pozostałych kabli skrętkowych 7

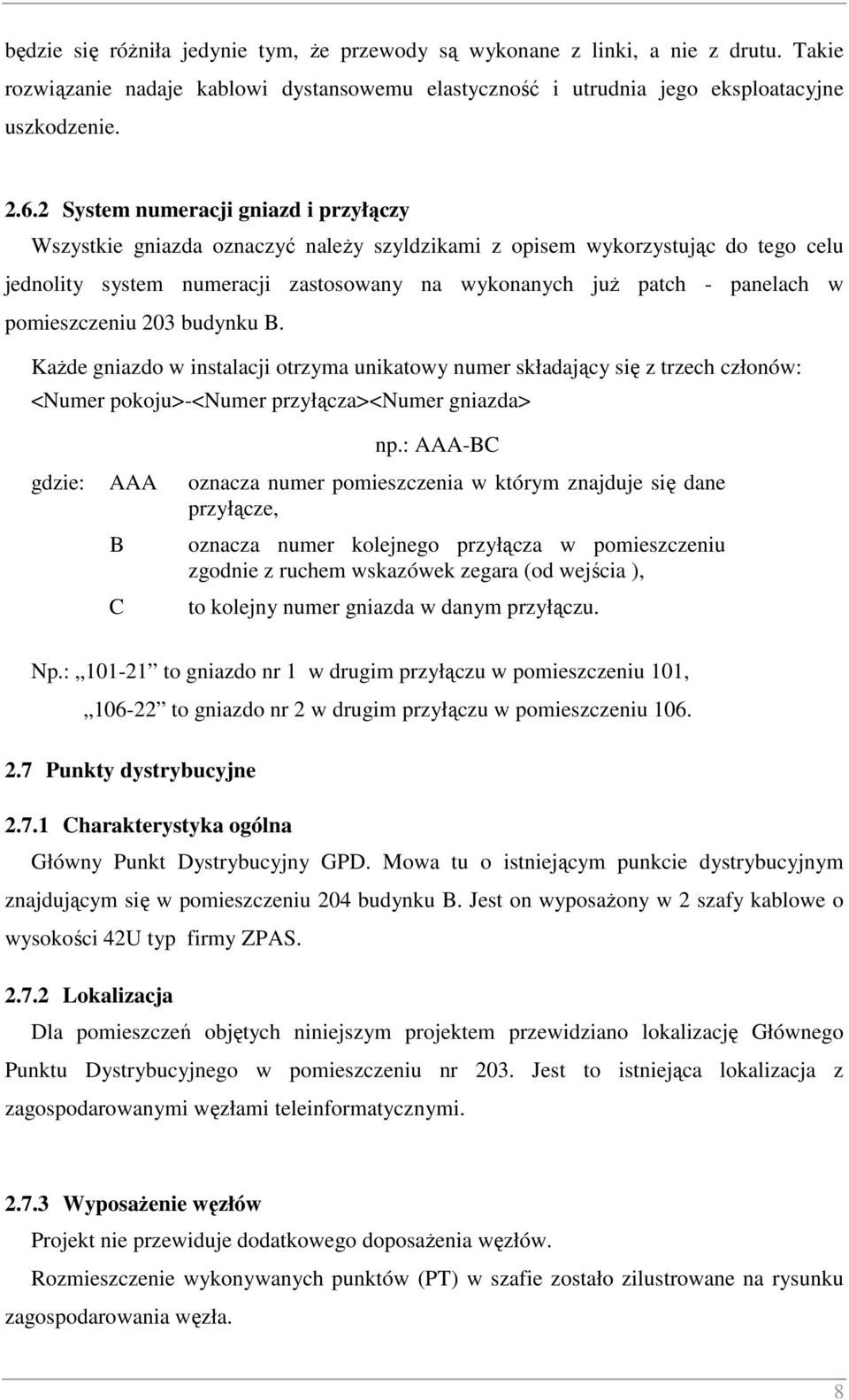

8 będzie się róŝniła jedynie tym, Ŝe przewody są wykonane z linki, a nie z drutu. Takie rozwiązanie nadaje kablowi dystansowemu elastyczność i utrudnia jego eksploatacyjne uszkodzenie System numeracji gniazd i przyłączy Wszystkie gniazda oznaczyć naleŝy szyldzikami z opisem wykorzystując do tego celu jednolity system numeracji zastosowany na wykonanych juŝ patch - panelach w pomieszczeniu 203 budynku B. KaŜde gniazdo w instalacji otrzyma unikatowy numer składający się z trzech członów: <Numer pokoju>-<numer przyłącza><numer gniazda> np.: AAA-BC gdzie: AAA oznacza numer pomieszczenia w którym znajduje się dane przyłącze, B C oznacza numer kolejnego przyłącza w pomieszczeniu zgodnie z ruchem wskazówek zegara (od wejścia ), to kolejny numer gniazda w danym przyłączu. Np.: to gniazdo nr 1 w drugim przyłączu w pomieszczeniu 101, to gniazdo nr 2 w drugim przyłączu w pomieszczeniu Punkty dystrybucyjne Charakterystyka ogólna Główny Punkt Dystrybucyjny GPD. Mowa tu o istniejącym punkcie dystrybucyjnym znajdującym się w pomieszczeniu 204 budynku B. Jest on wyposaŝony w 2 szafy kablowe o wysokości 42U typ firmy ZPAS Lokalizacja Dla pomieszczeń objętych niniejszym projektem przewidziano lokalizację Głównego Punktu Dystrybucyjnego w pomieszczeniu nr 203. Jest to istniejąca lokalizacja z zagospodarowanymi węzłami teleinformatycznymi WyposaŜenie węzłów Projekt nie przewiduje dodatkowego doposaŝenia węzłów. Rozmieszczenie wykonywanych punktów (PT) w szafie zostało zilustrowane na rysunku zagospodarowania węzła. 8

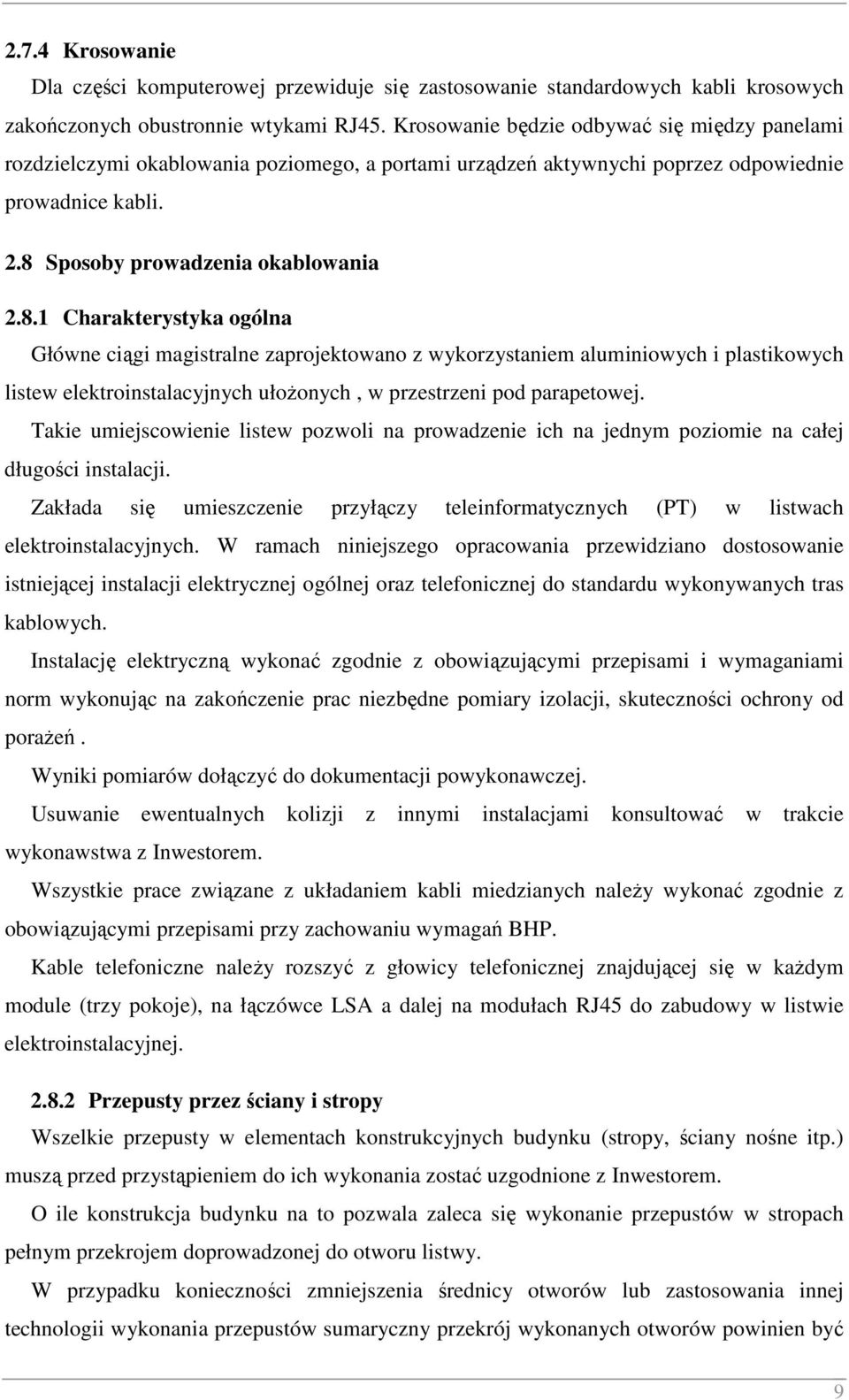

9 2.7.4 Krosowanie Dla części komputerowej przewiduje się zastosowanie standardowych kabli krosowych zakończonych obustronnie wtykami RJ45. Krosowanie będzie odbywać się między panelami rozdzielczymi okablowania poziomego, a portami urządzeń aktywnychi poprzez odpowiednie prowadnice kabli. 2.8 Sposoby prowadzenia okablowania Charakterystyka ogólna Główne ciągi magistralne zaprojektowano z wykorzystaniem aluminiowych i plastikowych listew elektroinstalacyjnych ułoŝonych, w przestrzeni pod parapetowej. Takie umiejscowienie listew pozwoli na prowadzenie ich na jednym poziomie na całej długości instalacji. Zakłada się umieszczenie przyłączy teleinformatycznych (PT) w listwach elektroinstalacyjnych. W ramach niniejszego opracowania przewidziano dostosowanie istniejącej instalacji elektrycznej ogólnej oraz telefonicznej do standardu wykonywanych tras kablowych. Instalację elektryczną wykonać zgodnie z obowiązującymi przepisami i wymaganiami norm wykonując na zakończenie prac niezbędne pomiary izolacji, skuteczności ochrony od poraŝeń. Wyniki pomiarów dołączyć do dokumentacji powykonawczej. Usuwanie ewentualnych kolizji z innymi instalacjami konsultować w trakcie wykonawstwa z Inwestorem. Wszystkie prace związane z układaniem kabli miedzianych naleŝy wykonać zgodnie z obowiązującymi przepisami przy zachowaniu wymagań BHP. Kable telefoniczne naleŝy rozszyć z głowicy telefonicznej znajdującej się w kaŝdym module (trzy pokoje), na łączówce LSA a dalej na modułach RJ45 do zabudowy w listwie elektroinstalacyjnej Przepusty przez ściany i stropy Wszelkie przepusty w elementach konstrukcyjnych budynku (stropy, ściany nośne itp.) muszą przed przystąpieniem do ich wykonania zostać uzgodnione z Inwestorem. O ile konstrukcja budynku na to pozwala zaleca się wykonanie przepustów w stropach pełnym przekrojem doprowadzonej do otworu listwy. W przypadku konieczności zmniejszenia średnicy otworów lub zastosowania innej technologii wykonania przepustów sumaryczny przekrój wykonanych otworów powinien być 9

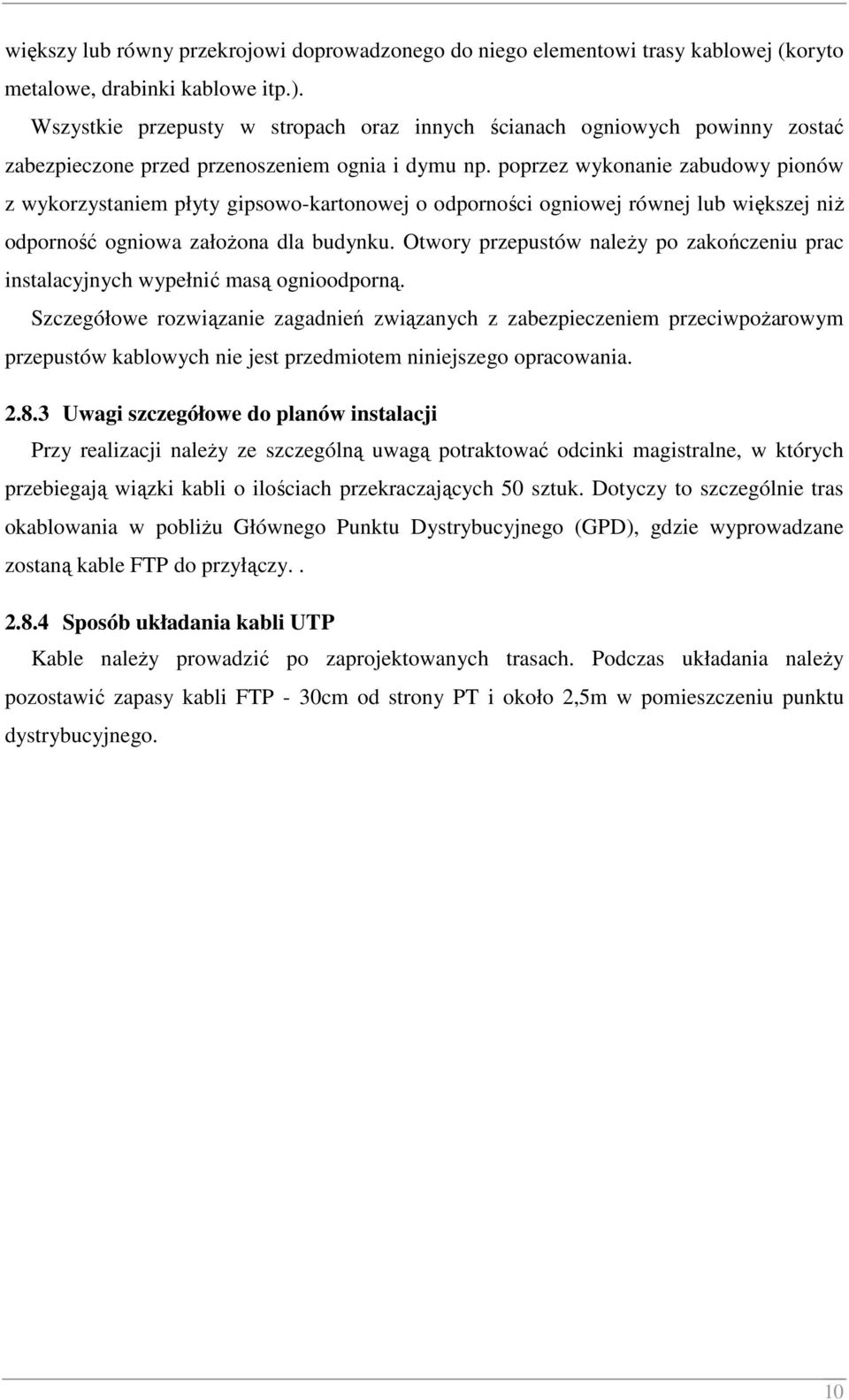

10 większy lub równy przekrojowi doprowadzonego do niego elementowi trasy kablowej (koryto metalowe, drabinki kablowe itp.). Wszystkie przepusty w stropach oraz innych ścianach ogniowych powinny zostać zabezpieczone przed przenoszeniem ognia i dymu np. poprzez wykonanie zabudowy pionów z wykorzystaniem płyty gipsowo-kartonowej o odporności ogniowej równej lub większej niŝ odporność ogniowa załoŝona dla budynku. Otwory przepustów naleŝy po zakończeniu prac instalacyjnych wypełnić masą ognioodporną. Szczegółowe rozwiązanie zagadnień związanych z zabezpieczeniem przeciwpoŝarowym przepustów kablowych nie jest przedmiotem niniejszego opracowania Uwagi szczegółowe do planów instalacji Przy realizacji naleŝy ze szczególną uwagą potraktować odcinki magistralne, w których przebiegają wiązki kabli o ilościach przekraczających 50 sztuk. Dotyczy to szczególnie tras okablowania w pobliŝu Głównego Punktu Dystrybucyjnego (GPD), gdzie wyprowadzane zostaną kable FTP do przyłączy Sposób układania kabli UTP Kable naleŝy prowadzić po zaprojektowanych trasach. Podczas układania naleŝy pozostawić zapasy kabli FTP - 30cm od strony PT i około 2,5m w pomieszczeniu punktu dystrybucyjnego. 10

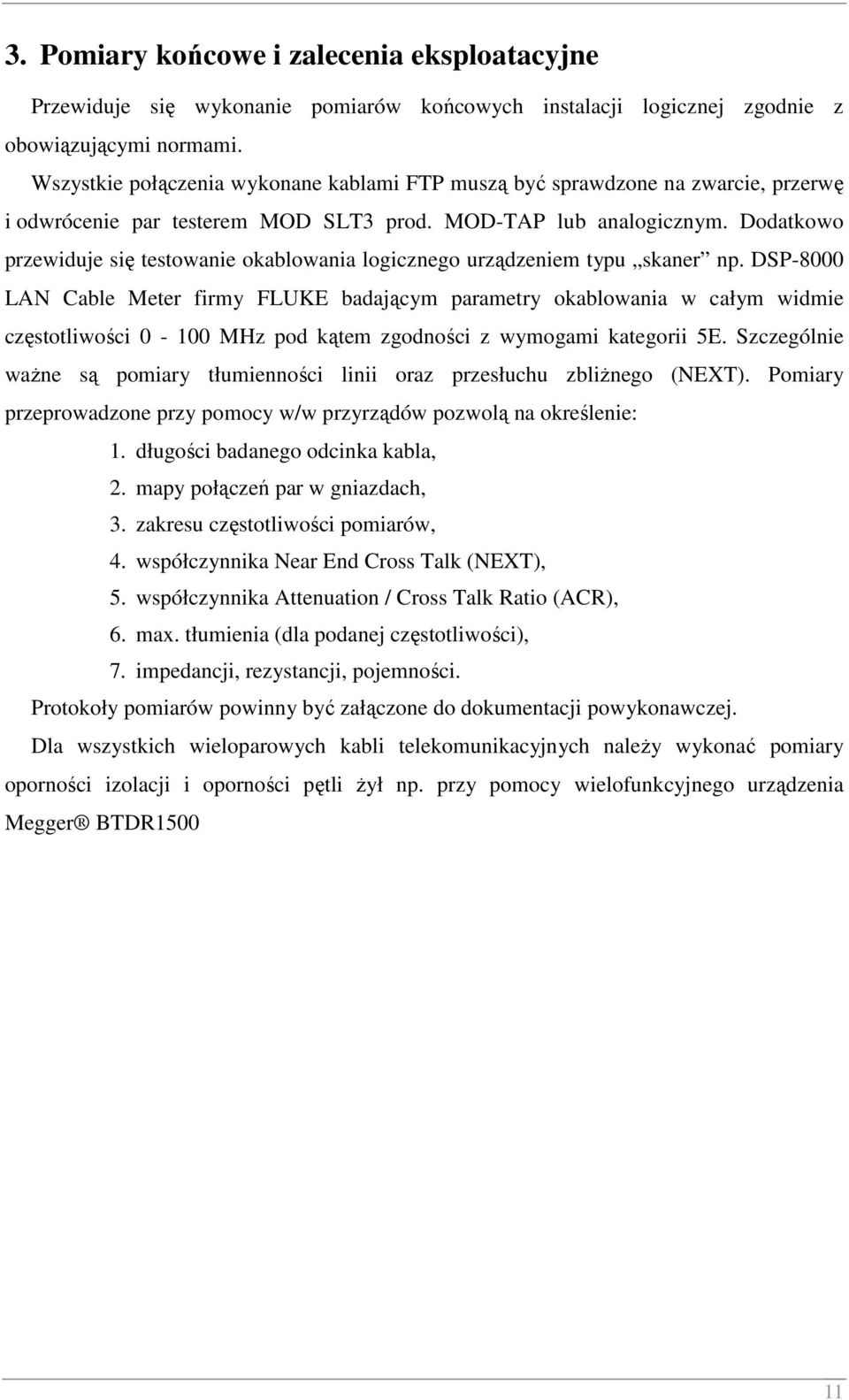

11 3. Pomiary końcowe i zalecenia eksploatacyjne Przewiduje się wykonanie pomiarów końcowych instalacji logicznej zgodnie z obowiązującymi normami. Wszystkie połączenia wykonane kablami FTP muszą być sprawdzone na zwarcie, przerwę i odwrócenie par testerem MOD SLT3 prod. MOD-TAP lub analogicznym. Dodatkowo przewiduje się testowanie okablowania logicznego urządzeniem typu skaner np. DSP-8000 LAN Cable Meter firmy FLUKE badającym parametry okablowania w całym widmie częstotliwości MHz pod kątem zgodności z wymogami kategorii 5E. Szczególnie waŝne są pomiary tłumienności linii oraz przesłuchu zbliŝnego (NEXT). Pomiary przeprowadzone przy pomocy w/w przyrządów pozwolą na określenie: 1. długości badanego odcinka kabla, 2. mapy połączeń par w gniazdach, 3. zakresu częstotliwości pomiarów, 4. współczynnika Near End Cross Talk (NEXT), 5. współczynnika Attenuation / Cross Talk Ratio (ACR), 6. max. tłumienia (dla podanej częstotliwości), 7. impedancji, rezystancji, pojemności. Protokoły pomiarów powinny być załączone do dokumentacji powykonawczej. Dla wszystkich wieloparowych kabli telekomunikacyjnych naleŝy wykonać pomiary oporności izolacji i oporności pętli Ŝył np. przy pomocy wielofunkcyjnego urządzenia Megger BTDR

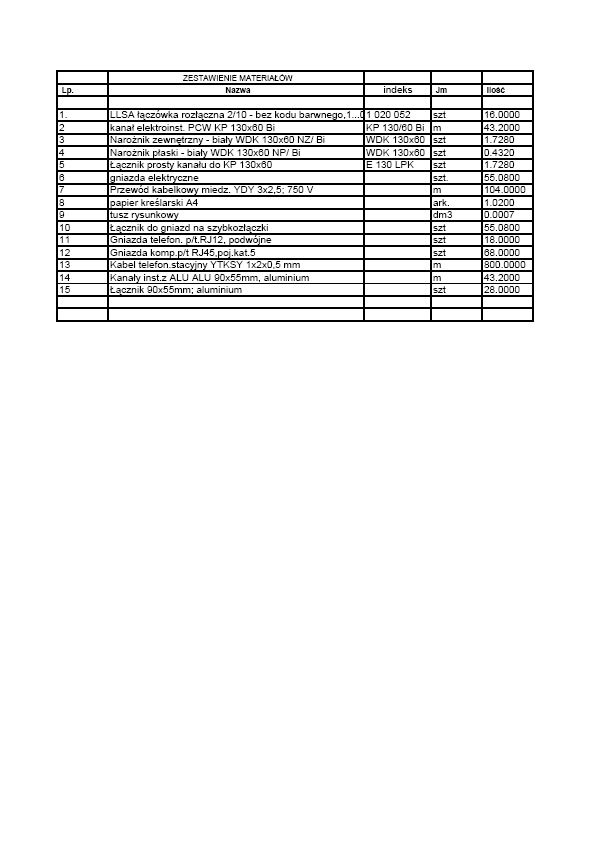

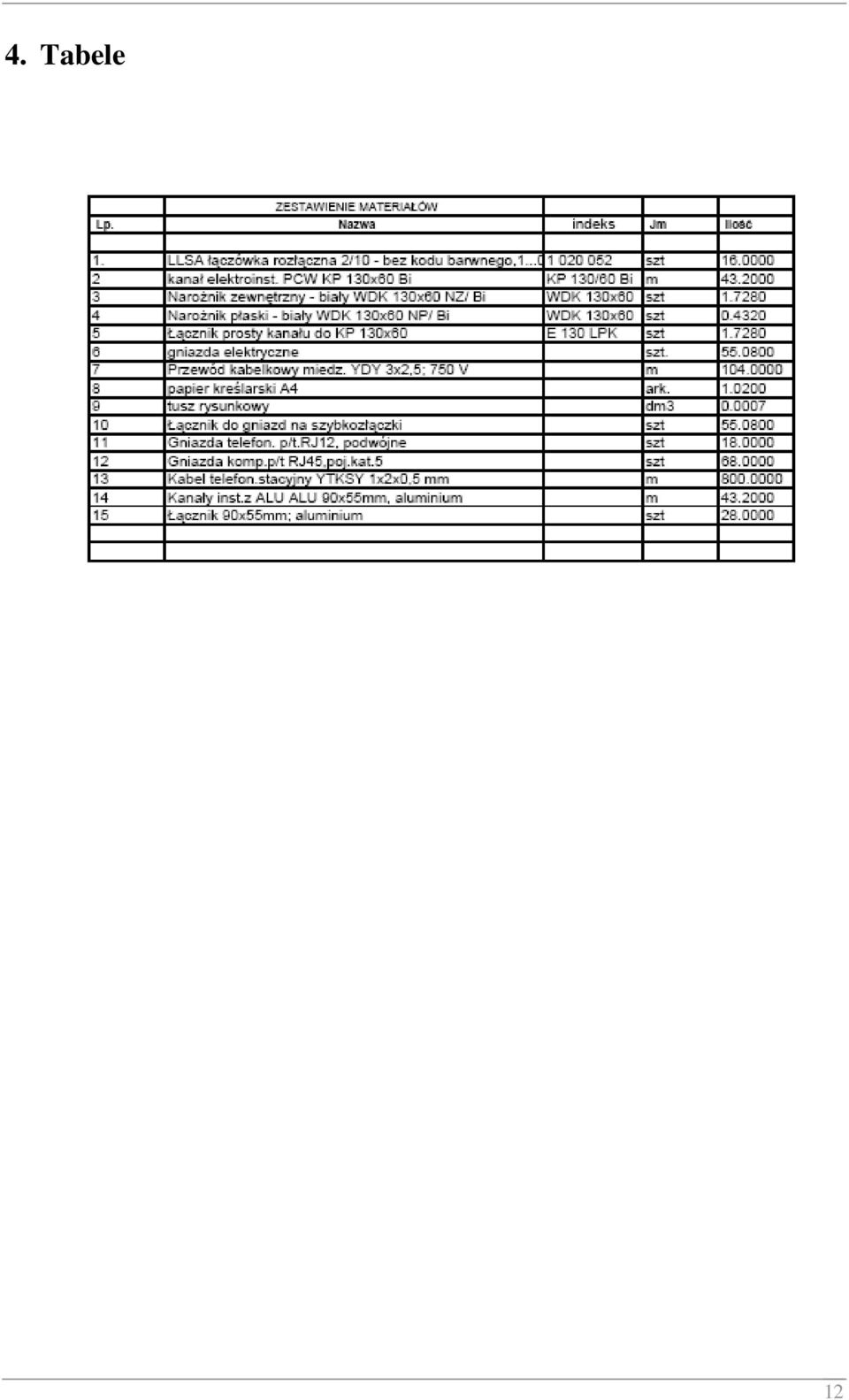

12 4. Tabele 12
