1 OWAtecta Sufity metalowe-systemy

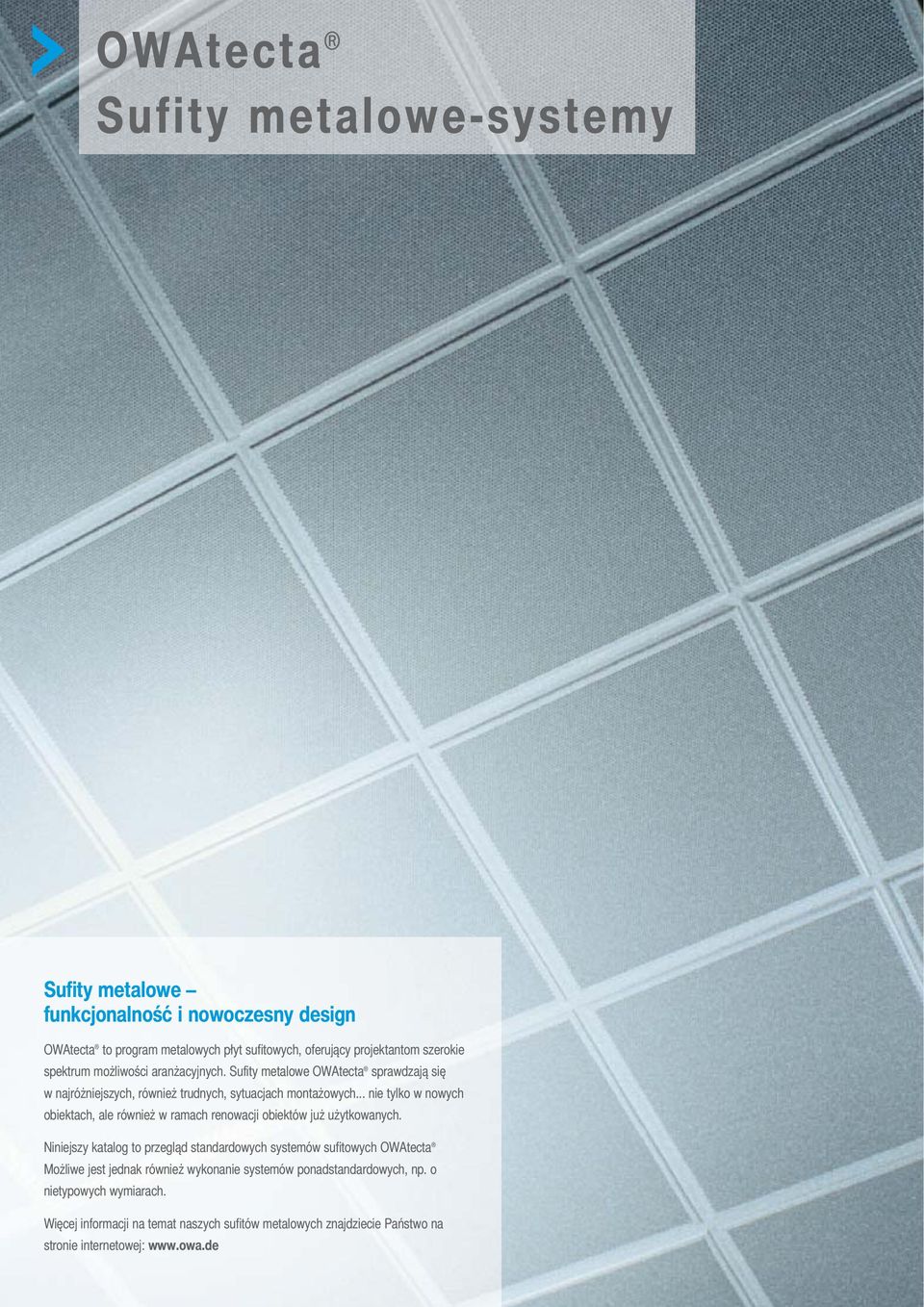

2 OWAtecta Sufity metalowe-systemy Sufity metalowe funkcjonalność i nowoczesny design OWAtecta to program metalowych płyt sufitowych, oferujący projektantom szerokie spektrum możliwości aranżacyjnych. Sufity metalowe OWAtecta sprawdzają się w najróżniejszych, również trudnych, sytuacjach montażowych... nie tylko w nowych obiektach, ale również w ramach renowacji obiektów już użytkowanych. Niniejszy katalog to przegląd standardowych systemów sufitowych OWAtecta Możliwe jest jednak również wykonanie systemów ponadstandardowych, np. o nietypowych wymiarach. Więcej informacji na temat naszych sufitów metalowych znajdziecie Państwo na stronie internetowej:

3 Spis treści System S 22 system clip in uchylny System S 31/S 32 system clip in System S 31 L/ S 32 L płyty długie clip in System S 36 L płyty długie System S 33 płyty lay on w połączeniu z systemem konstrukcji 24 mm System S 45 płyty lay on w połączeniu z systemem konstrukcji 15 mm System S 36 system korytarzowy System S 39 płyty długie, podwieszane, w połączeniu z profilem Z System S 48 Bandraster (ościeżnice C) System ścienny S 60 absorbery ścienne w formie tablic magnetycznych OWAtecta perfora Krawędzie Perforacje

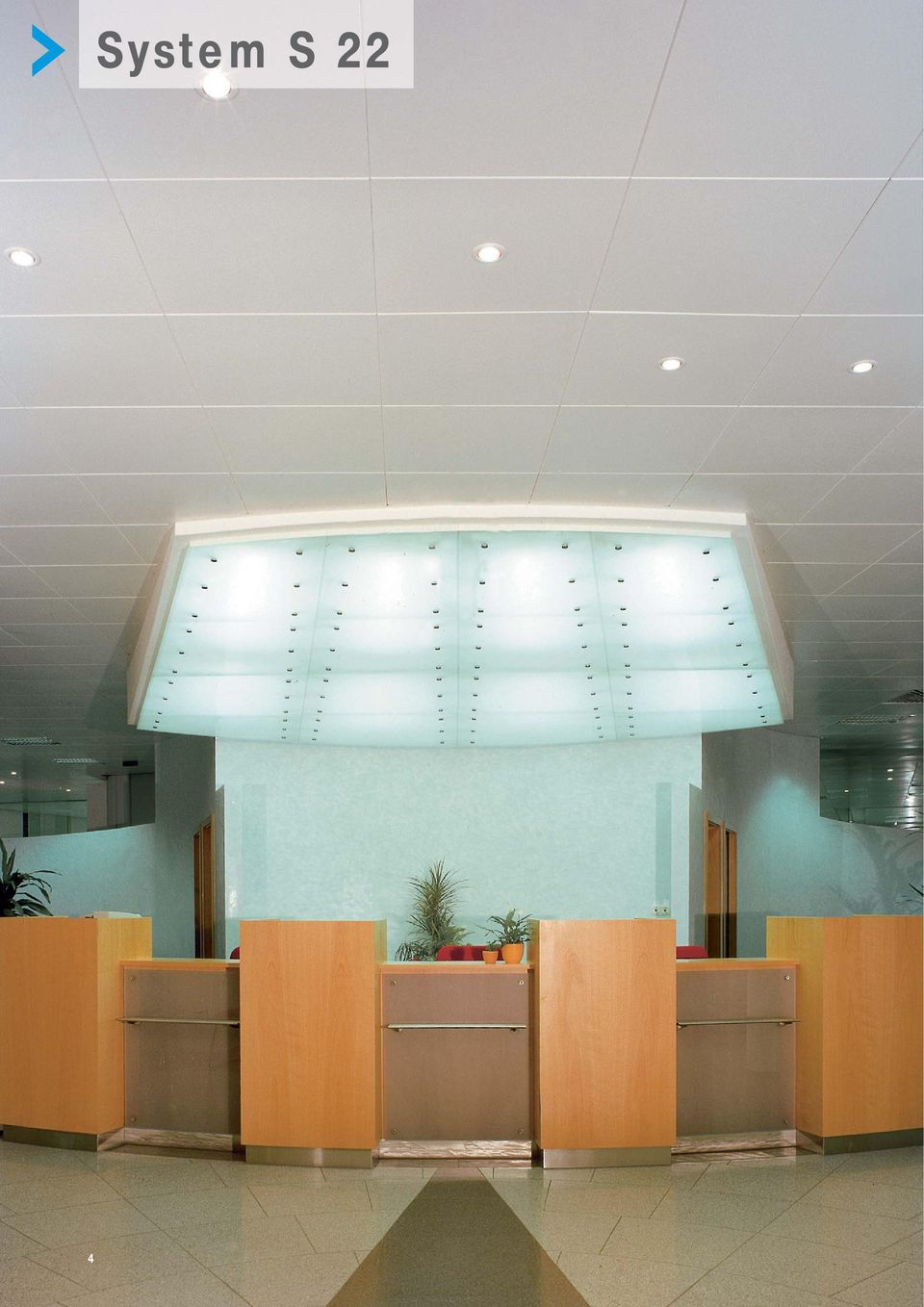

4 4 System S 22

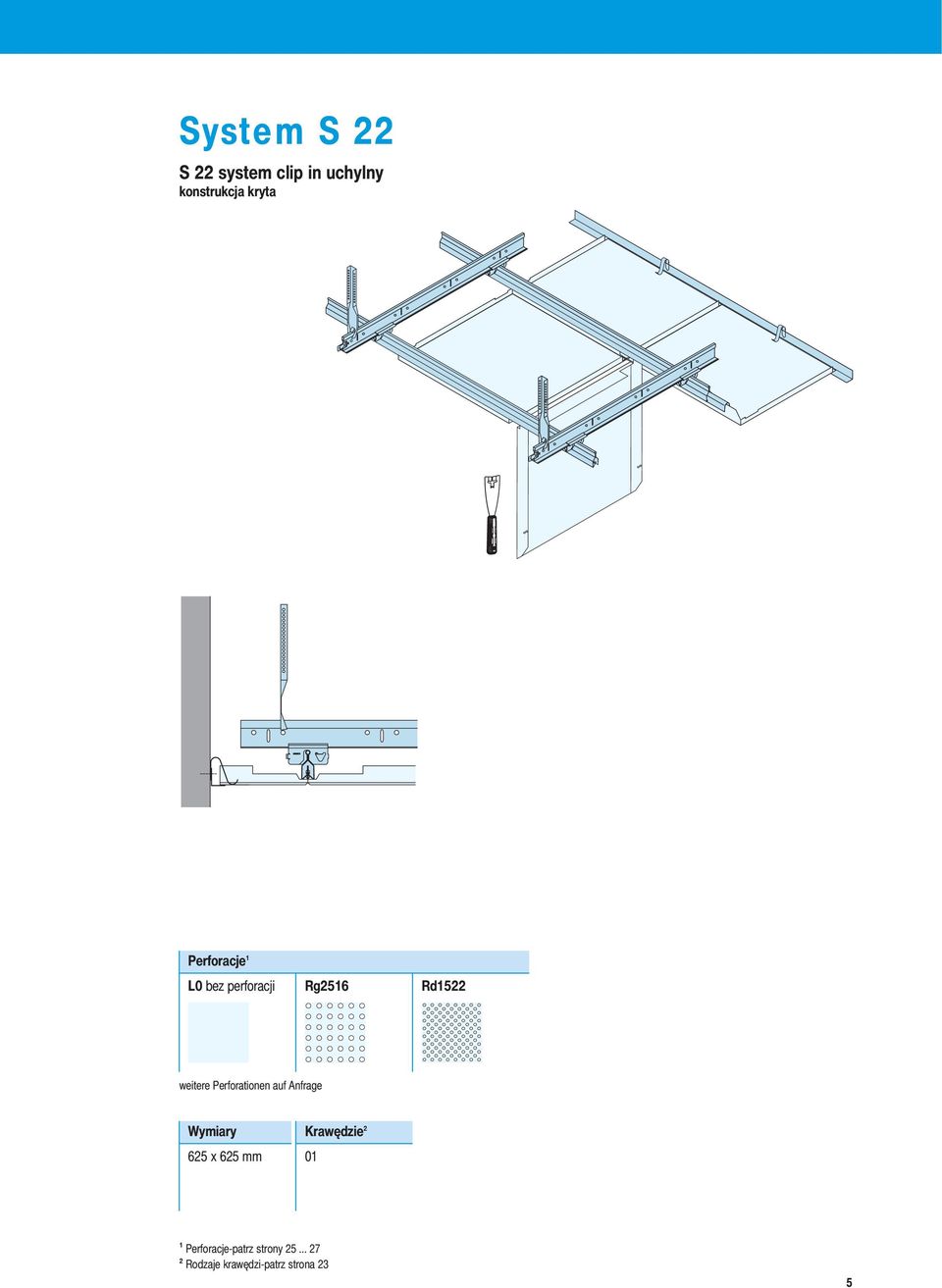

5 System S 22 S 22 system clip in uchylny konstrukcja kryta Perforacje 1 L0 bez perforacji Rg2516 Rd1522 weitere Perforationen auf Anfrage Wymiary Krawędzie x 625 mm 01 1 Perforacje-patrz strony Rodzaje krawędzi-patrz strona 23 5

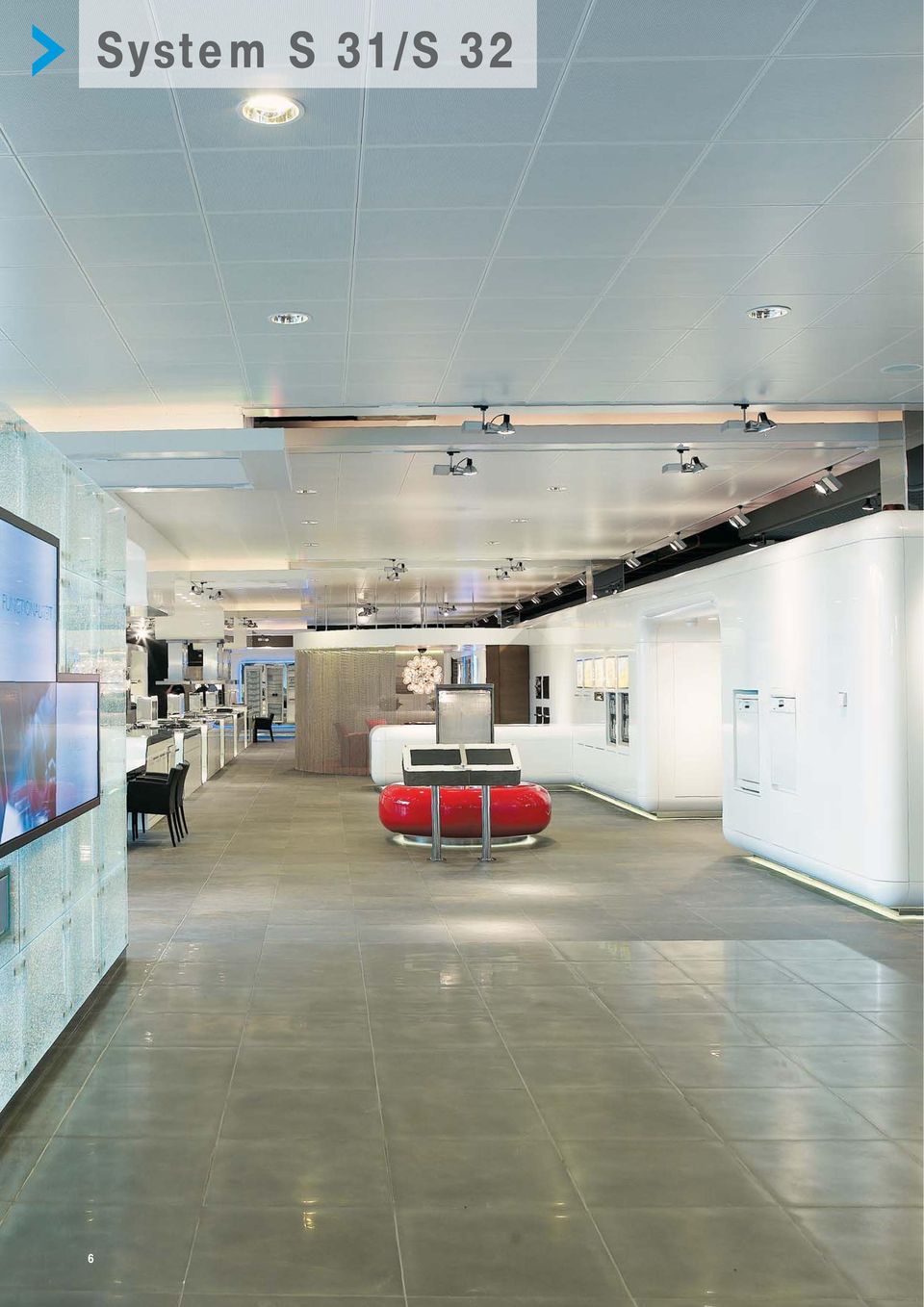

6 6 System S 31/S 32

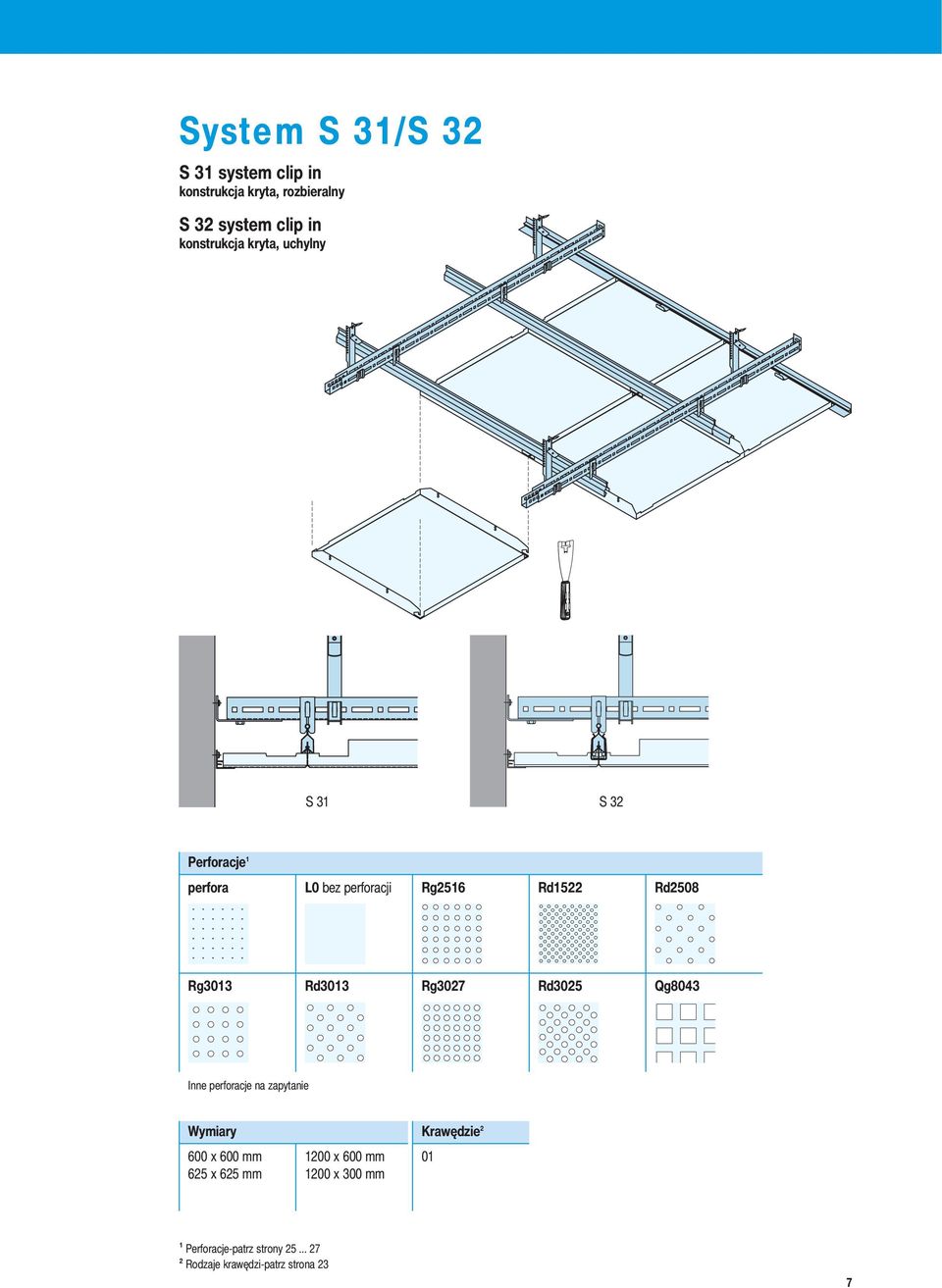

7 System S 31/S 32 S 31 system clip in konstrukcja kryta, rozbieralny S 32 system clip in konstrukcja kryta, uchylny S 31 S 32 Perforacje 1 perfora L0 bez perforacji Rg2516 Rd1522 Rd2508 Rg3013 Rd3013 Rg3027 Rd3025 Qg8043 Inne perforacje na zapytanie Wymiary Krawędzie x 600 mm 1200 x 600 mm x 625 mm 1200 x 300 mm 1 Perforacje-patrz strony Rodzaje krawędzi-patrz strona 23 7

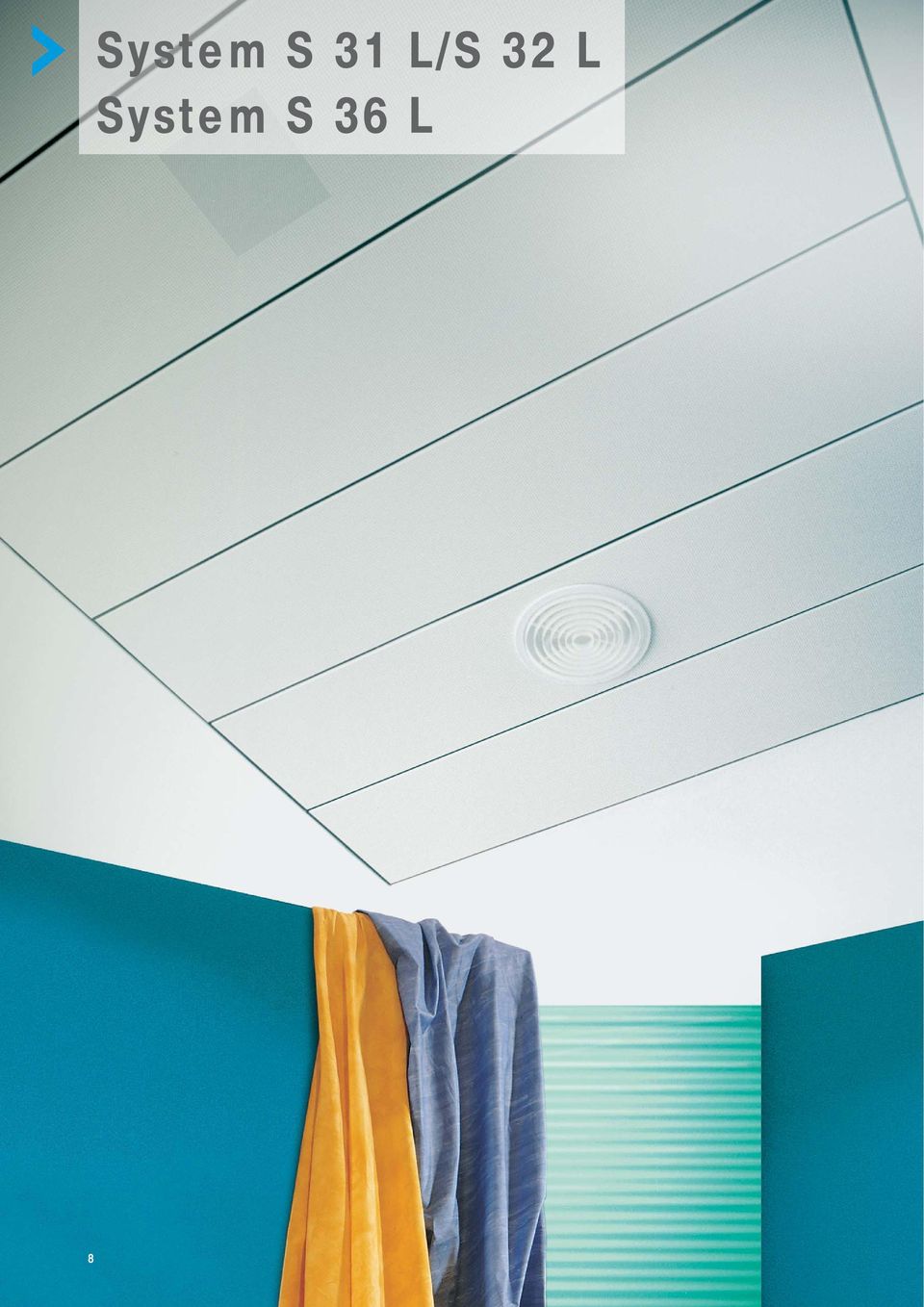

8 8 System S 31 L/S 32 L System S 36 L

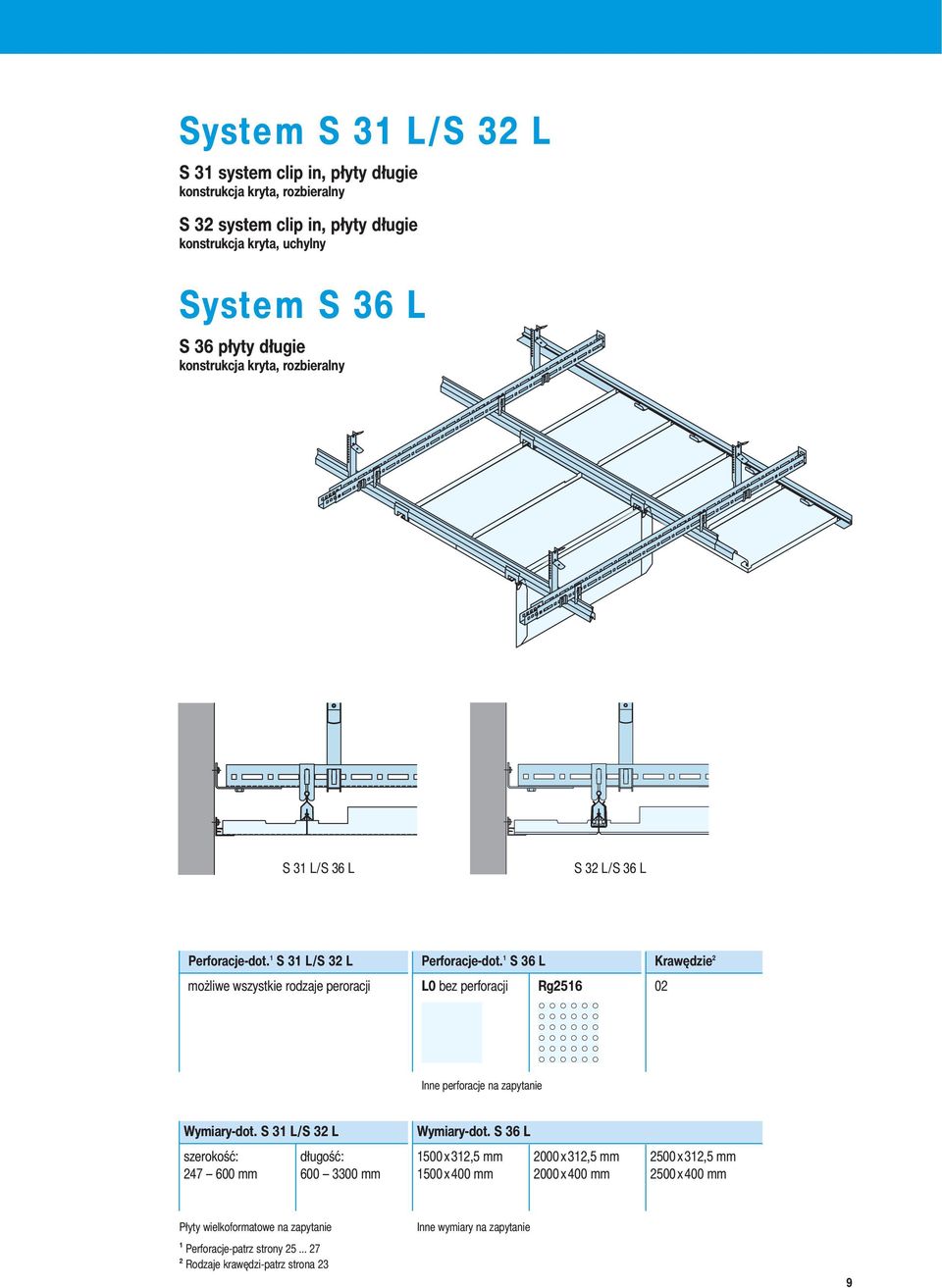

9 System S 31 L/S 32 L S 31 system clip in, płyty długie konstrukcja kryta, rozbieralny S 32 system clip in, płyty długie konstrukcja kryta, uchylny System S 36 L S 36 płyty długie konstrukcja kryta, rozbieralny S 31 L/S 36 L S 32 L/S 36 L Perforacje-dot. 1 S 31 L/S 32 L Perforacje-dot. 1 S 36 L Krawędzie 2 możliwe wszystkie rodzaje peroracji L0 bez perforacji Rg Inne perforacje na zapytanie Wymiary-dot. S 31 L/S 32 L Wymiary-dot. S 36 L szerokość: długość: 1500 x312,5 mm 2000 x312,5 mm 2500 x312,5 mm mm mm 1500x400 mm 2000x400 mm 2500x400 mm Płyty wielkoformatowe na zapytanie 1 Perforacje-patrz strony Rodzaje krawędzi-patrz strona 23 Inne wymiary na zapytanie 9

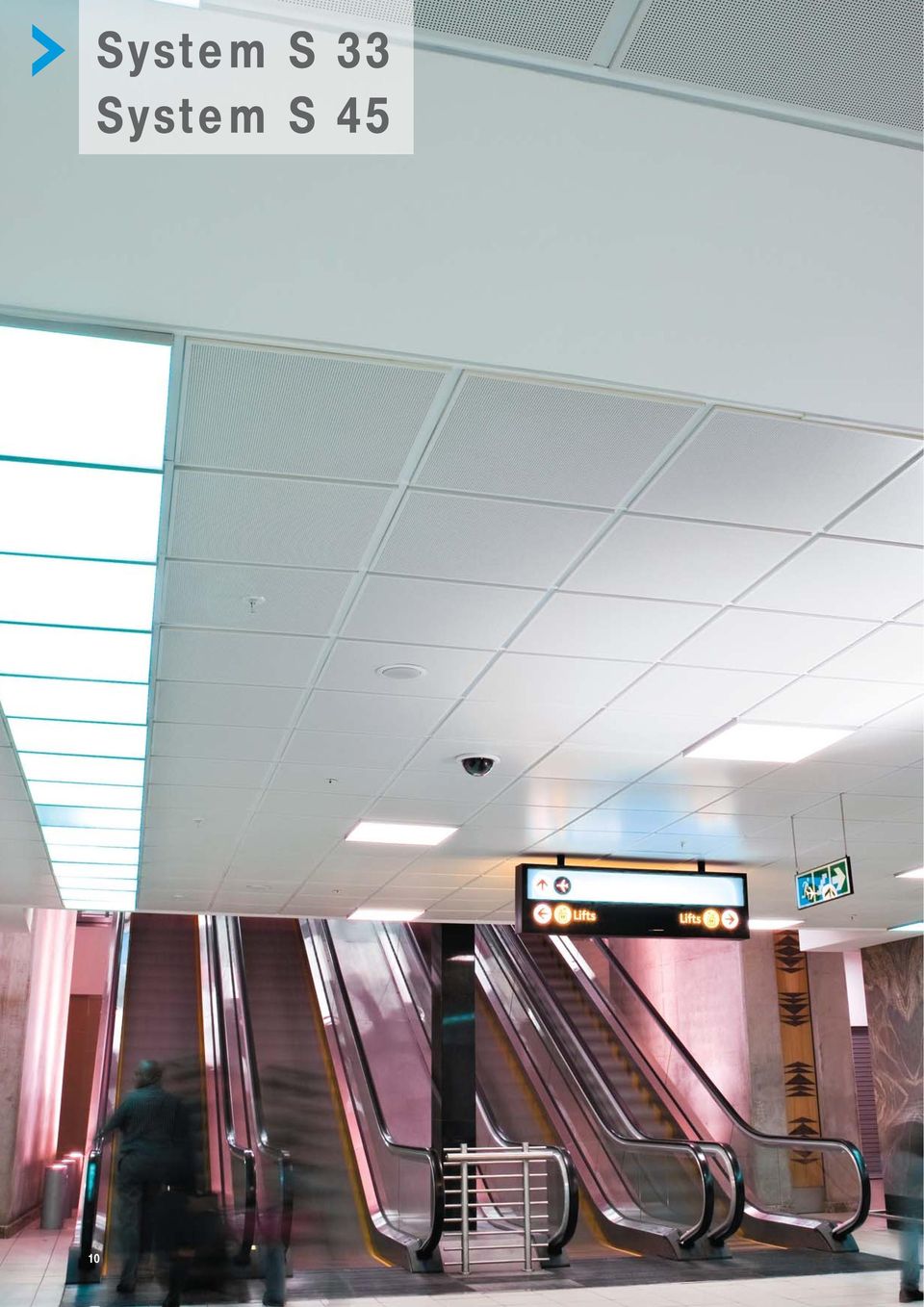

10 System S 33 System S 45 10

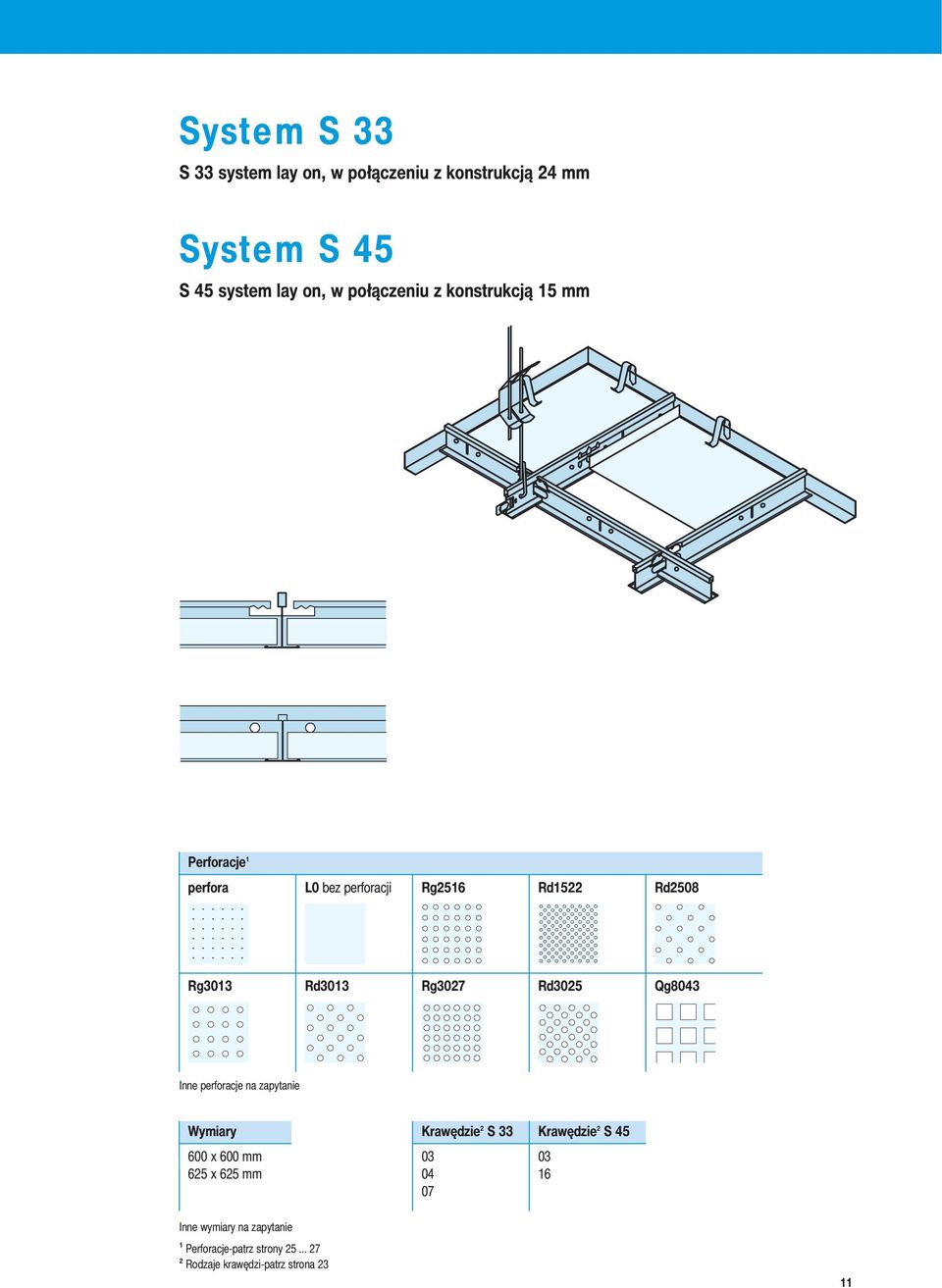

11 System S 33 S 33 system lay on, w połączeniu z konstrukcją 24 mm System S 45 S 45 system lay on, w połączeniu z konstrukcją 15 mm Perforacje 1 perfora L0 bez perforacji Rg2516 Rd1522 Rd2508 Rg3013 Rd3013 Rg3027 Rd3025 Qg8043 Inne perforacje na zapytanie Wymiary Krawędzie 2 S 33 Krawędzie 2 S x 600 mm x 625 mm Inne wymiary na zapytanie 1 Perforacje-patrz strony Rodzaje krawędzi-patrz strona 23 11

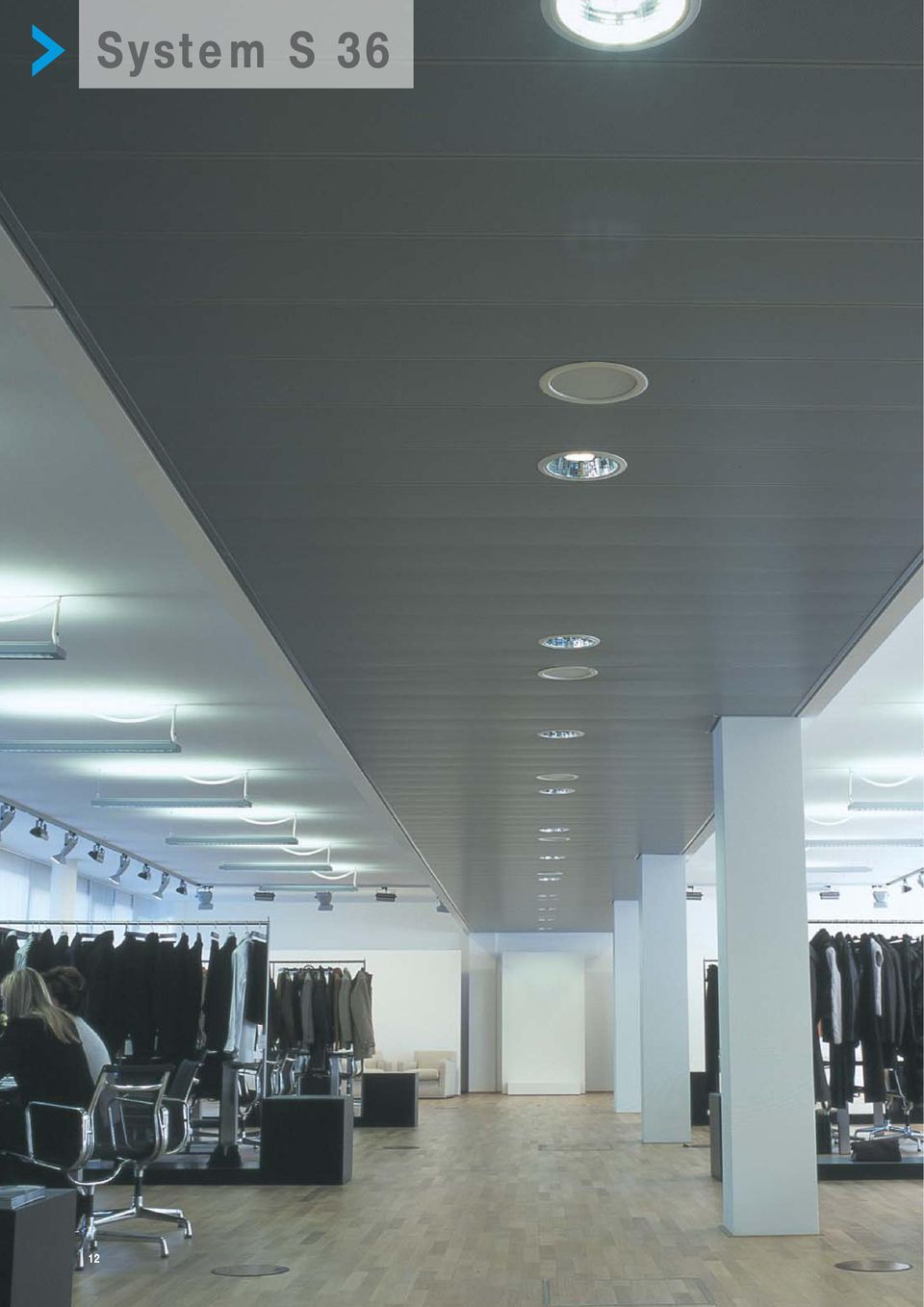

12 System S 36 12

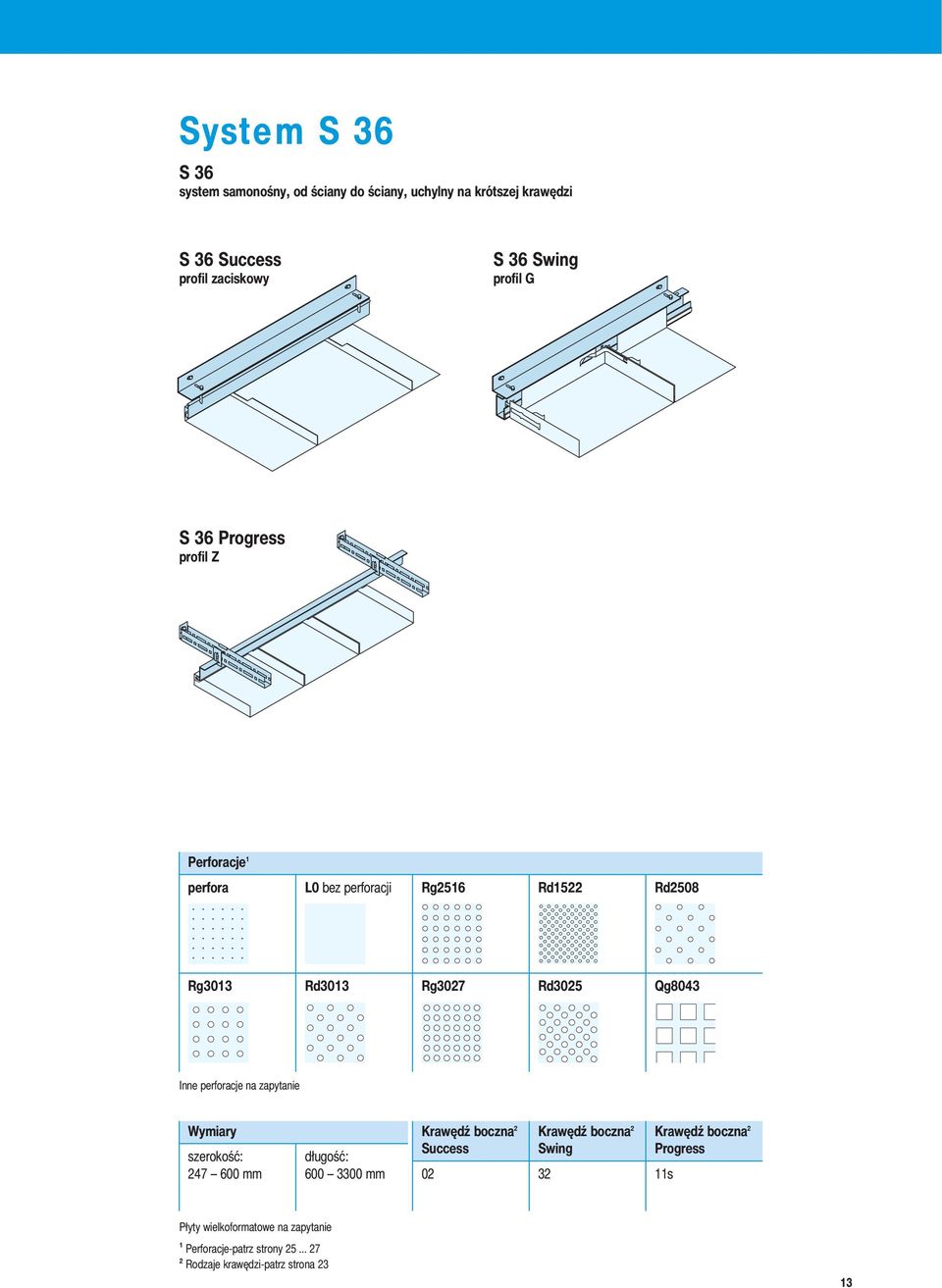

13 System S 36 S 36 system samonośny, od ściany do ściany, uchylny na krótszej krawędzi S 36 Success profil zaciskowy S 36 Swing profil G S 36 Progress profil Z Perforacje 1 perfora L0 bez perforacji Rg2516 Rd1522 Rd2508 Rg3013 Rd3013 Rg3027 Rd3025 Qg8043 Inne perforacje na zapytanie Wymiary Krawędź boczna 2 Krawędź boczna 2 Krawędź boczna 2 szerokość: długość: Success Swing Progress mm mm s Płyty wielkoformatowe na zapytanie 1 Perforacje-patrz strony Rodzaje krawędzi-patrz strona 23 13

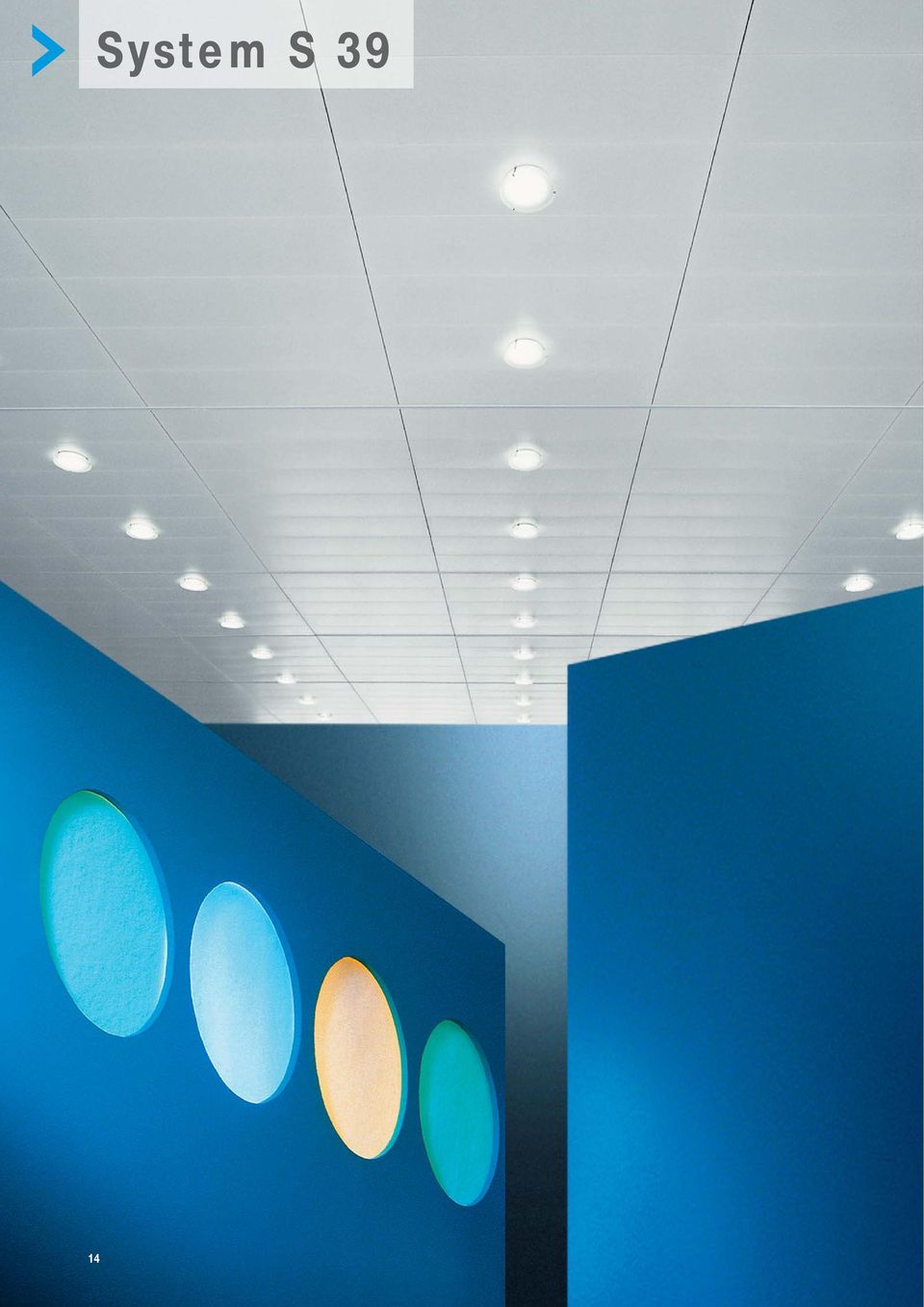

14 System S 39 14

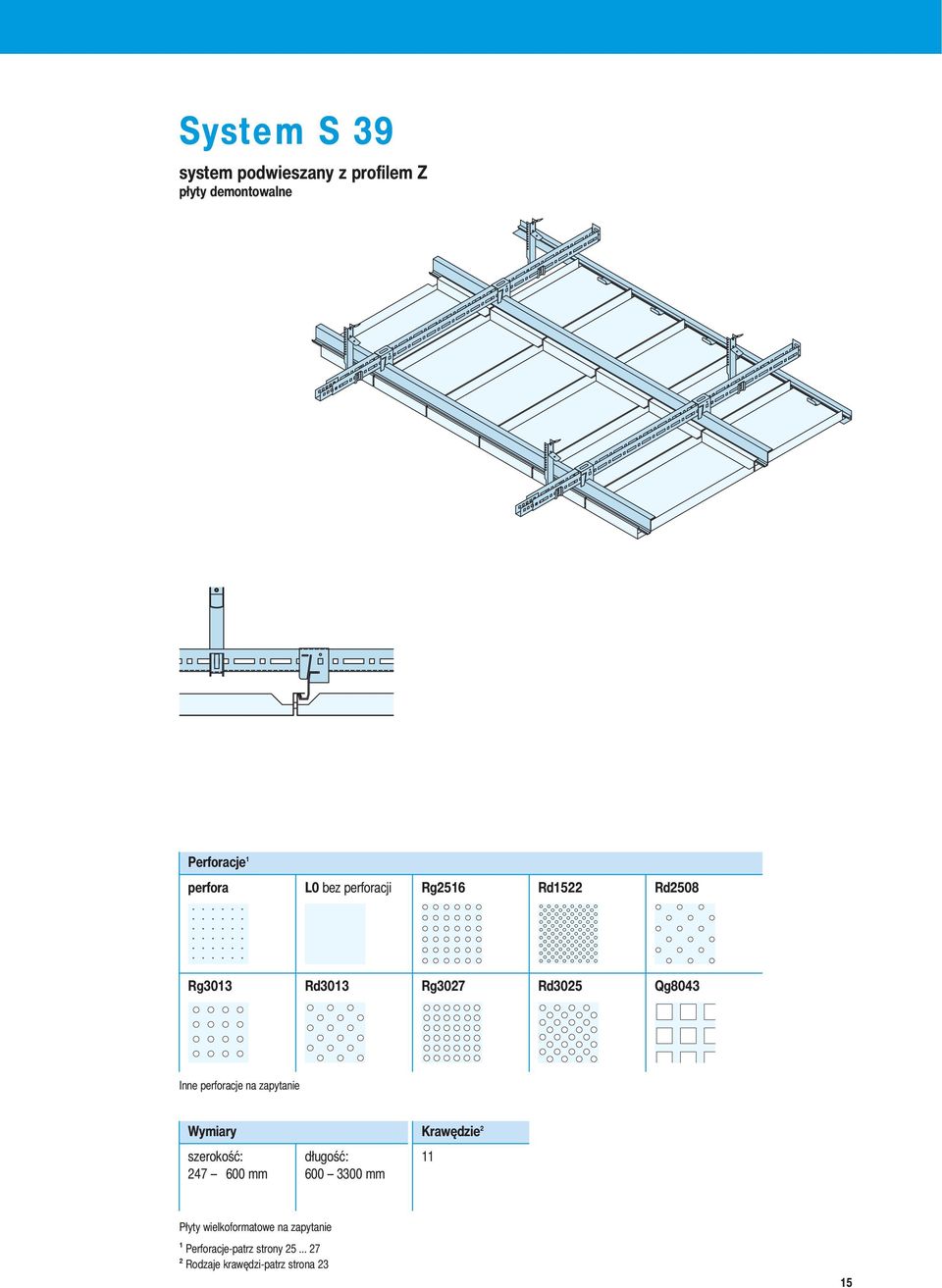

15 System S 39 system podwieszany z profilem Z płyty demontowalne Perforacje 1 perfora L0 bez perforacji Rg2516 Rd1522 Rd2508 Rg3013 Rd3013 Rg3027 Rd3025 Qg8043 Inne perforacje na zapytanie Wymiary Krawędzie 2 szerokość: długość: mm mm Płyty wielkoformatowe na zapytanie 1 Perforacje-patrz strony Rodzaje krawędzi-patrz strona 23 15

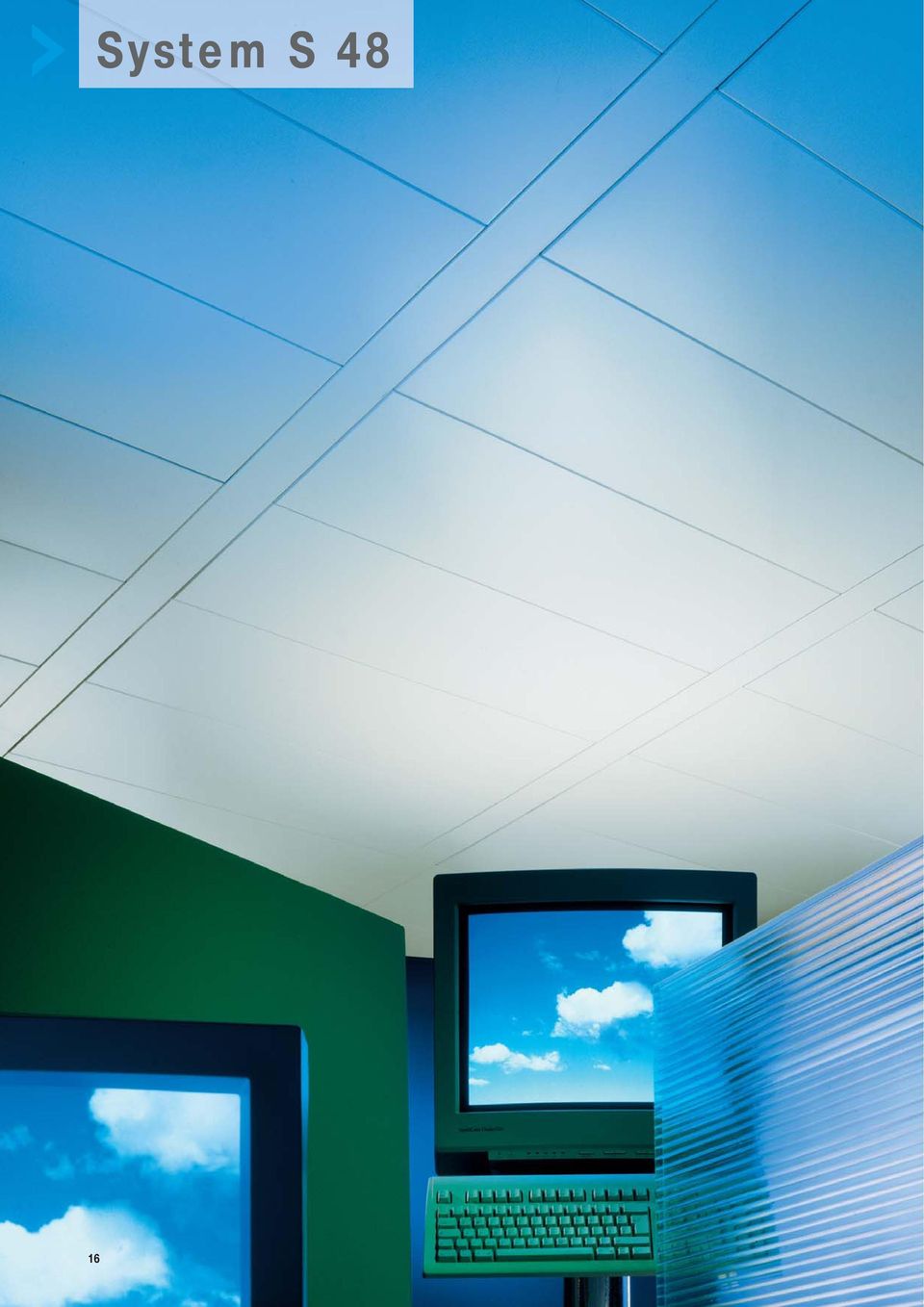

16 System S 48 16

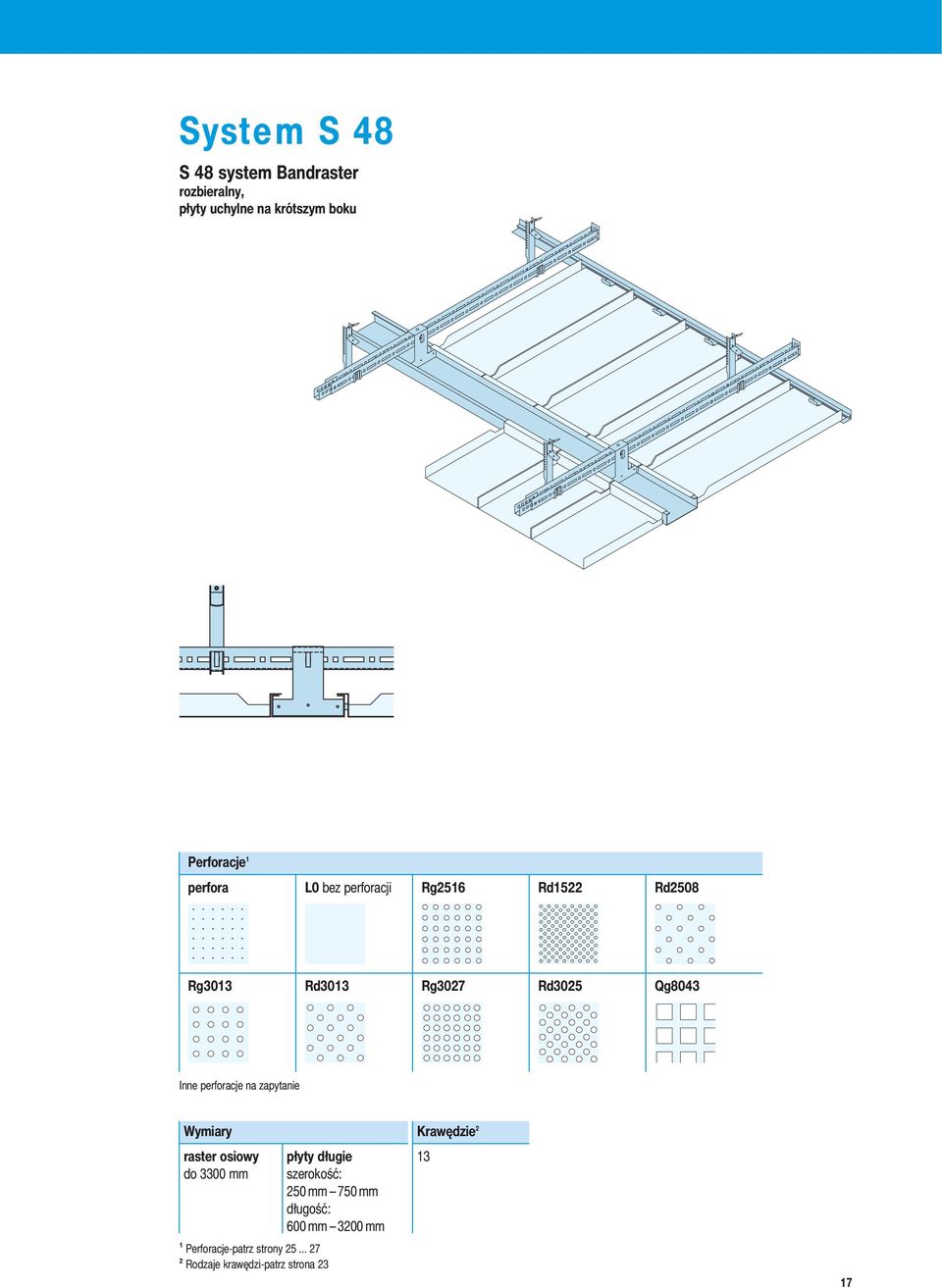

17 System S 48 S 48 system Bandraster rozbieralny, płyty uchylne na krótszym boku Perforacje 1 perfora L0 bez perforacji Rg2516 Rd1522 Rd2508 Rg3013 Rd3013 Rg3027 Rd3025 Qg8043 Inne perforacje na zapytanie Wymiary Krawędzie 2 raster osiowy płyty długie 13 do 3300 mm szerokość: 250 mm 750 mm długość: 600 mm 3200 mm 1 Perforacje-patrz strony Rodzaje krawędzi-patrz strona 23 17

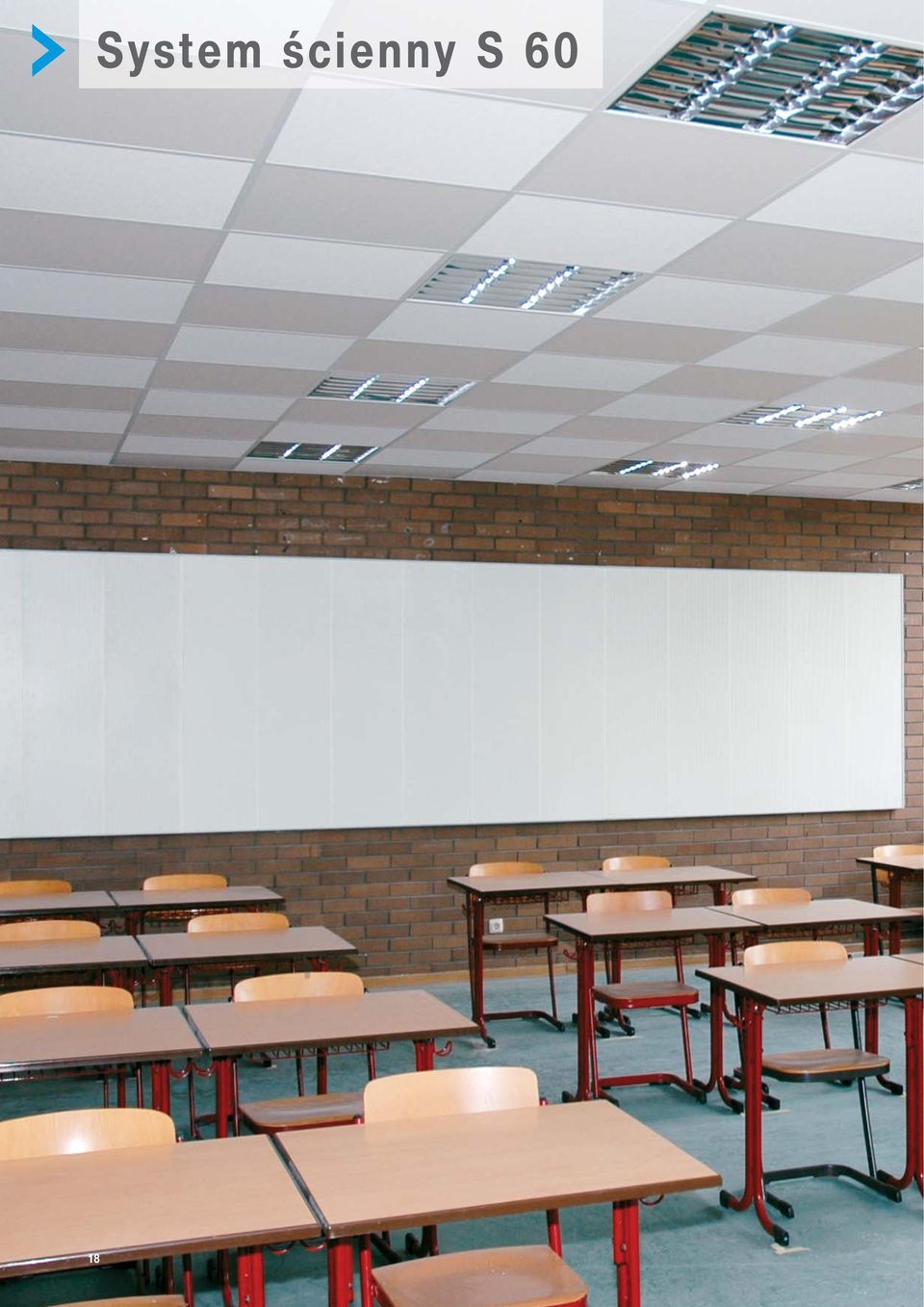

18 System ścienny S 60 18

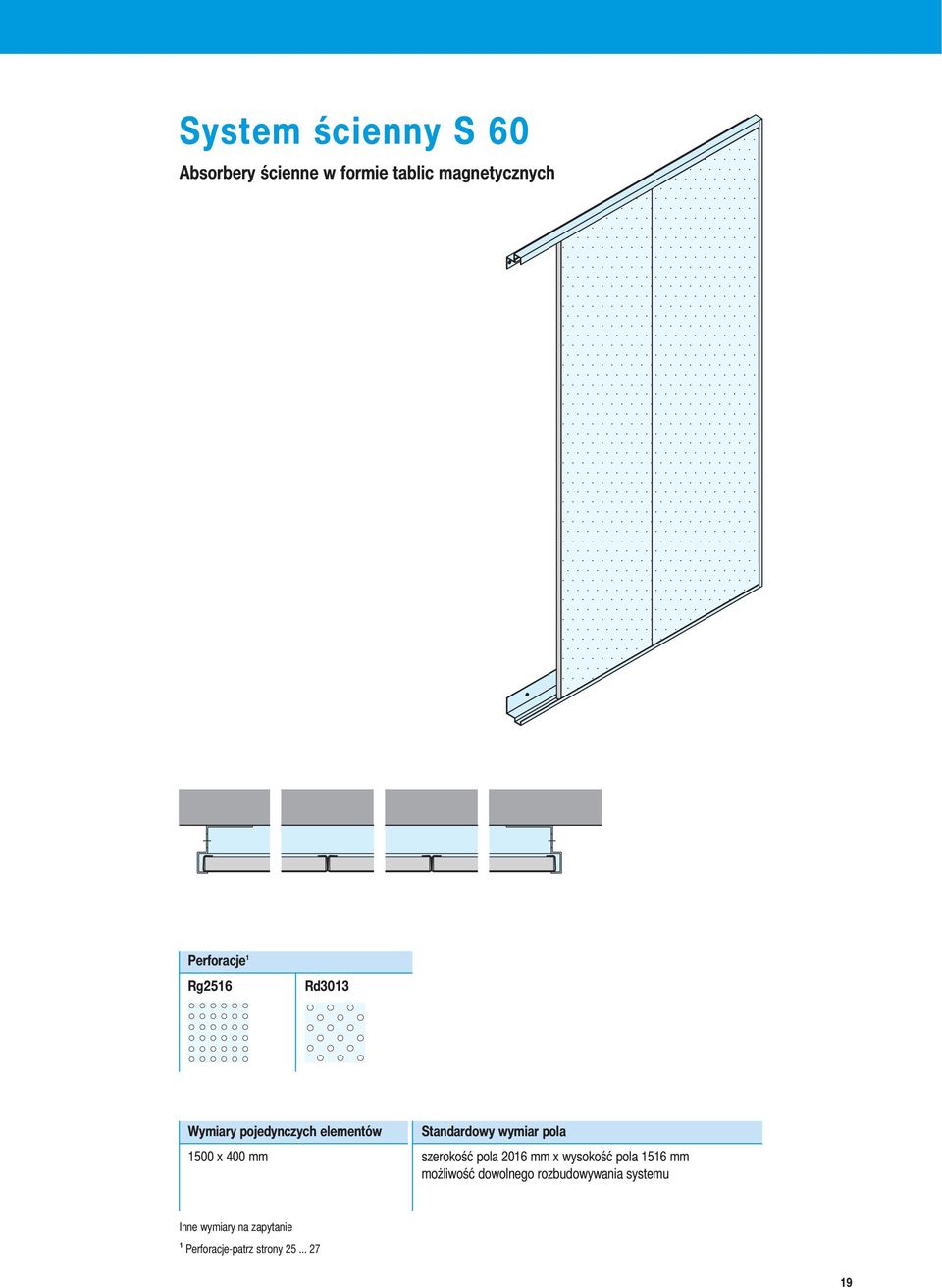

19 System ścienny S 60 Absorbery ścienne w formie tablic magnetycznych Perforacje 1 Rg2516 Rd3013 Wymiary pojedynczych elementów Standardowy wymiar pola 1500 x 400 mm szerokość pola 2016 mm x wysokość pola 1516 mm możliwość dowolnego rozbudowywania systemu Inne wymiary na zapytanie 1 Perforacje-patrz strony

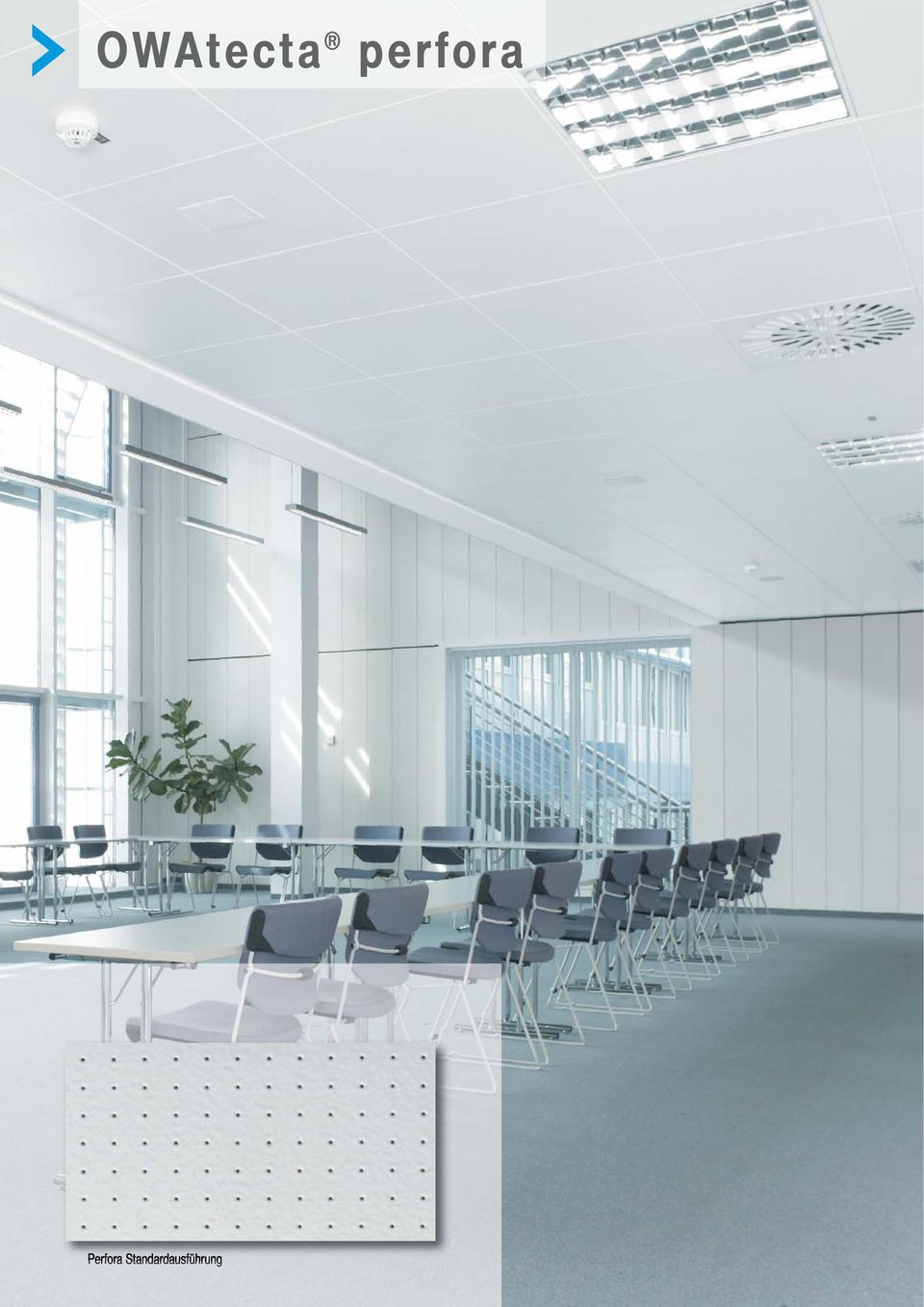

20 OWAtecta perfora Perfora Standardausführung

21 OWAtecta perfora możliwość stosowania z każdym z systemów Pomysł, by absorpcję dźwięku płyt sufitowych poprawić przy pomocy drobnych otworów wywodzi się z Chin. Zrealizowano go w ramach niemiecko-chińskiego programu naukowego przy Instytucie Fizyki Budowlanej Fraunhofer Institut (Stuttgart). Produkt zastosowany w programie pochodzi z naszej fabryki: OWAtecta perfora...sufit metalowy z mikroperforacją. Efekt optyczny Dziurkowany sufit metalowy spełnia te same wymagania estetyczne co sufit niedziurkowany drobne otwory są niedostrzegalne przy normalnej odległości między podłogą a sufitem. Wysoki stopień odbicia światła Mimo perforowanej powierzchni odbicie światła tego sufitu nie odbiega znacznie od sufitu zamkniętego. Przyczyna: tylko 0,64% powierzchni jest otwartej., ponad 99% stanowi powierzchnia odbijająca światło. Zasada akustyczna Przy przechodzeniu dźwięku przez miliony drobnych otworów (średnica < 0,5 mm) dochodzi do tarcia o brzegi otworów, co powoduje obniżenie energii dźwięku. Pozwala to na osiągnięcie optymalnych wartości absorpcji dźwięku. Pokazują to pomiary czasu pogłosu. Absorpcja dźwięku Mimo stosunkowo niskiej średniej absorpcji, w pomieszczeniu uzyskiwany jest optymalny czas pogłosu. Braki w absorpcji przy wysokich częstotliwościach stają się praktycznie niezauważalne, podczas gdy wysoka absorpcja przy niskich i średnich częstotliwościach wywołuje pozytywny efekt. Test: Pomiary odbywały się w sali lekcyjnej o wymiarach 10 x 7 x 3 m, najpierw z sufitem metalowym o gładkiej powierzchni. Dokonano pomiarów pogłosu przy klasie pełnej uczniów i przy pustym pomieszczeniu. Wynik testu 1: Powstały dwie krzywe, których wartości znacznie przekraczały optymalne wartości czasu pogłosu. Następnie sufit został zdemontowany i przy identycznych warunkach panujących w pomieszczeniu został zamontowany sufit OWAtecta perfora, posiadający drobnych otworów na m2. Ponowanie dokonano dwukrotnie pomiarów, przy obecości osób i przy pustym pomieszczeniu. Wynik testu 2: W tym przypadku obie krzywe leżą w obrębie wymaganego czasu pogłosu, a więc niezależnie od tego, ile osób przebywa w pomieszczeniu panują w nim optymalne warunki akustyczne. zmierzony czas pogłosu T s 2,0 1,5 1,0 0,5 0, częstotliwość f Hz 0,8 różna wysokość podwieszenia H mm Schlicht: perfora: bez obecno ci osób przy obecno ci osób bez obecno ci osób przy obecno ci osób wymagany czas pogłosu stopień absorpcki dźwięku s 0,6 0,4 0,2 0, częstotliwość Hz Absorpcja dźwięku wg DIN EN IS0 354 H [mm] NRC α w 200 0,23 0,65 0,70 0,38 0,32 0,26 0,50 0,40 (LM) Szkic systemowy: absorber z mikroperforacją d b b przestrzeń międzystropowa twarda akustycznie powierzchnia t H Absorber z mikroperforacją grubość płyty t = 0,50 mm średnica otworu d = 0,45 mm odstęp między otworami b = 5,00 mm gł. przestrzeni międzystropowej H = zmienna udział otwartej powierzchni = ok. 0,64 % 400 0,38 0,66 0,40 0,42 0,33 0,21 0,45 0,35 (L) Więcej informacji na temat absorpcji dźwięku w ulotce OWAtecta Nr

22 Krawędzie 22

23 Rodzaje krawędzi Kant 01 Kant 02 Kant 03 Kant 03 profil 15 mm profil 24 mm Kant 04 Kant 07 profil 24 mm profil 24 mm Kant 16 profil 15 mm Kant 16 (OWAline) Kant 10 Kant 11 Kant 11s Kant 13 Kant 32 23

24 Perforacje 24

25 Dostępne perforacje P: Perfora Ø 0,5 mm w rzędzie 0,64 % otwartej powierzchni B: Rg0701 Ø 0,7 mm w rzędzie 1 % otwartej powierzchni F: Rd1511 Ø 1,5 mm diagonalnie 11 % otwartej powierzchni 5 5 5,66 2,83 5 Ø 0,5 5 Ø 0,7 2,83 5,66 Ø 1,5 K: Rd1522 Ø 1,5 mm diagonalnie 22 % otwartej powierzchni E: Rg1821 Ø 1,8 mm w rzędzie 20,8 % otwartej powierzchni L: Rd2508 Ø 2,5 mm diagonalnie 8 % otwartej powierzchni 4 2 3,5 5, Ø 1,5 3,5 Ø 1,8 5,5 11 Ø 2,5 D: Rg2516 Ø 2,5 mm w rzędzie 16 % otwartej powierzchni G: Rd2535 Ø 2,5 mm diagonalnie 35 % otwartej powierzchni A: Rg3013 Ø 3,0 mm w rzędzie 12 % otwartej powierzchni 5,5 5,3 2,65 7,5 5,5 Ø 2,5 5,3 2,65 Ø 2,5 7,5 Ø 3,0 25

26 Dostępne perforacje M: Rd3013 Ø 3,0 mm diagonalnie 13 % otwartej powierzchni N: Rg3027 Ø 3,0 mm w rzędzie 26,5 % otwartej powierzchni H: Rd3025 Ø 3,0 mm w rzędzie 25,1 % otwartej powierzchni 5,15 10,3 7,5 3,75 5,15 5,15 5,15 3,75 10,3 Ø 3,0 Ø 3,0 7,5 Ø 3,0 W: Rg3529 Ø 3,5 mm w rzędzie 28,6 % otwartej powierzchni T: Rd4011 Ø 4,0 mm diagonalnie 11 % otwartej powierzchni U: Rg4022 Ø 4,0 mm w rzędzie 22 % otwartej powierzchni 5,8 7,5 15 7,5 5,8 Ø 3,5 7,5 Ø 4,0 7,5 Ø 4,0 15 Q: Rg14023 Ø 14,0 mm w rzędzie 23 % otwartej powierzchni 26 Ø 14,

27 Dostępne perforacje Y: Qg x 4 mm w rzędzie 25 % otwartej powierzchni R: Qg x 8 mm w rzędzie 43 % otwartej powierzchni 8 V: Qg x 10 mm w rzędzie 59,2 % otwartej powierzchni , ,2 13 S: Lg /3 mm udział otwartej powierzchni zmienny 25 t1 = 5,0 3 a t2 = Schritt a = mindestens 10 mm C: Lg /2 mm udział otwartej powierzchni zmienny 42 t1 = 37 2 a a = mindestens 10 mm 27
