1 Zakłócenia w układach elektroenergetycznych dr inż. Krzysztof Stawicki w temacie wiadomości proszę wpisywać tylko słowo STUDENT strona www: ks.zut.edu.pl/z

2 Literatura Kacejko P., Machowski J. Zwarcia w systemach elektroenergetycznych, WN-T, Warszawa, 2002 Królikowski C. Inżynieria łączenia obwodów elektrycznych wielkich mocy, Wydawnictwo Politechniki Poznańskiej, Poznań, 1998 Kujszczyk Sz. Elektroenergetyczne układy przesyłowe, WN-T, Warszawa, 1997 Sowa A. Kompleksowa ochrona odgromowa i przeciwprzepięciowa, Biblioteka COSiW SEP, Warszawa, 2005 Winkler W., Wiszniewski A. Automatyka zabezpieczeniowa w systemach elektroenergetycznych, WN-T, Warszawa, 1999 Zakłócenia w układach elektroenergetycznych

3 Program przedmiotu Obwody trójfazowe. Stany przejściowe. Zaburzenia elektromagnetyczne. Zwarcia jako źródła zakłóceń: klasyfikacja, przyczyny występowania. Obliczanie zwarć symetrycznych i niesymetrycznych. Zwarcia w sieciach z izolowanym punktem gwiazdowym. Praca niepełnofazowa. Przepięcia wewnętrzne i zewnętrzne. Przebiegi zakłóceniowe w obwodach elektroenergetycznych. Zakłócenia w linii długiej. Odporność na zakłócenia. Ochrona przeciwzakłóceniowa. Koordynacja układów elektroenergetycznych w warunkach zakłóceń. Zakłócenia w układach elektroenergetycznych 3

4 Generator trójfazowy połączony w gwiazdę Zwykle zakładamy, że generator jest symetryczny, tzn. wartości skuteczne napięć (amplitudy) są identyczne, a fazy przesunięte o 120 o E A, E B, E C napięcia fazowe A, B, C I A, I B, I C prądy przewodowe, I N prąd w przewodzie zerowym, N punkt neutralny, o potencjale zerowym e A =E max sin t e B =E max sin t 2 3 e C =E max sin t 4 3 e C =E maxsin t 2 3 Zakłócenia w układach elektroenergetycznych 4

5 Generator trójfazowy połączony w trójkąt U A'B', U B'C', U C'A' napięcia międzyfazowe (liniowe, przewodowe) I A, I B, I C prądy przewodowe, w przewodach faz A, B, C I AB, I BC, I CA prądy fazowe, w uzwojeniach generatora Zakłócenia w układach elektroenergetycznych 5

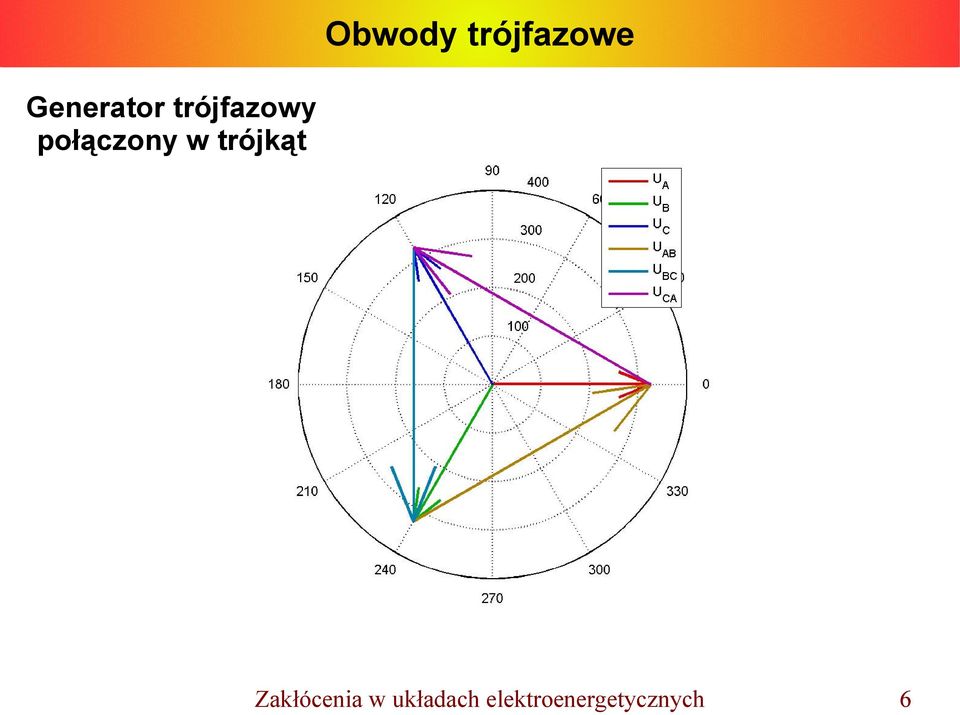

6 Generator trójfazowy połączony w trójkąt Zakłócenia w układach elektroenergetycznych 6

7 Odbiornik trójfazowy połączony w gwiazdę U AB, U BC, U CA napięcia przewodowe między fazami A, B, C (międzyprzewodowe, międzyfazowe) U A, U B, U C napięcia fazowe faz A, B, C (między fazami a N') I A, I B, I C prądy przewodowe w przewodach faz A, B, C φ przesunięcie fazowe między prądem a napięciem Napięcia przewodowe= 3 napięcia fazowe prądy przewodowe= prądy fazowe Zakłócenia w układach elektroenergetycznych 7

8 Odbiornik trójfazowy połączony w trójkąt U AB, U BC, U CA napięcia przewodowe (między fazami A, B, C) I A, I B, I C prądy przewodowe w przewodach faz A, B, C I AB, I BC, I CA prądy fazowe w odbiorniku Napięcia przewodowe=napięcia fazowe prądy przewodowe= 3 prądy fazowe Zakłócenia w układach elektroenergetycznych 8

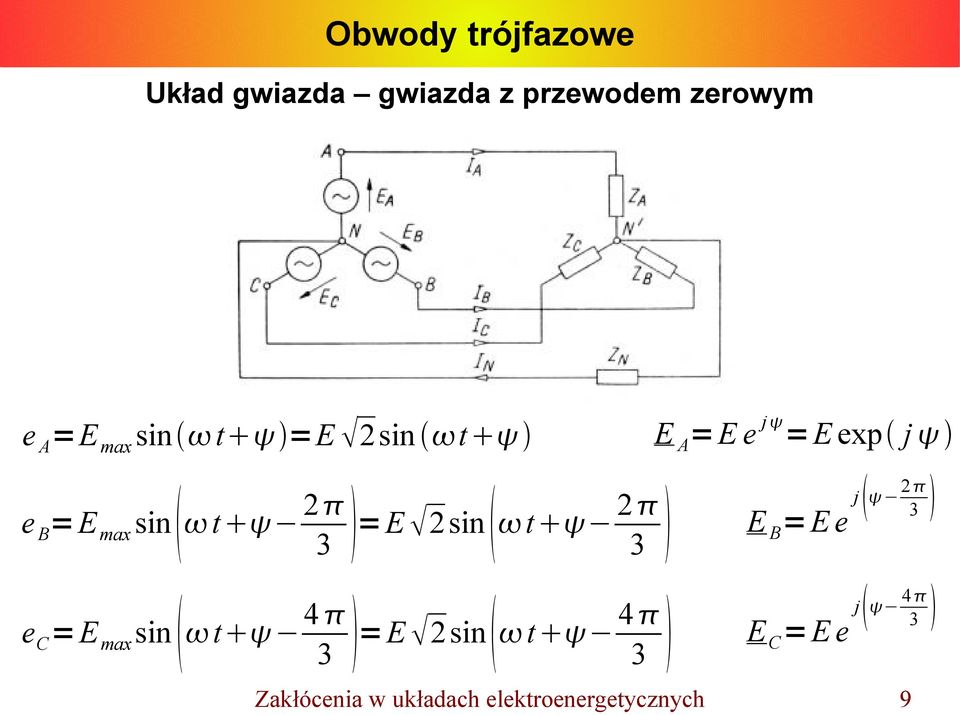

9 Układ gwiazda gwiazda z przewodem zerowym e A =E max sin t =E 2sin t E A =E e j =E exp j e B =E max sin t 2 3 =E 2sin t 2 3 e C =E max sin t 4 3 =E 2sin t 4 3 E B =E e j 2 3 E C =E e j 4 3 Zakłócenia w układach elektroenergetycznych 9

10 Układ gwiazda gwiazda z przewodem zerowym E A =E e j E B =E e j 2 3 E A =E e j0 E C =E e j 2 3 =E cos 2 3 j sin 2 3 =E =E 1 2 j 3 2 E C =E e j 4 3 E C =E e j 4 3 =E cos 4 3 j sin 4 3 =E 1 2 j 3 2 Zakłócenia w układach elektroenergetycznych 10

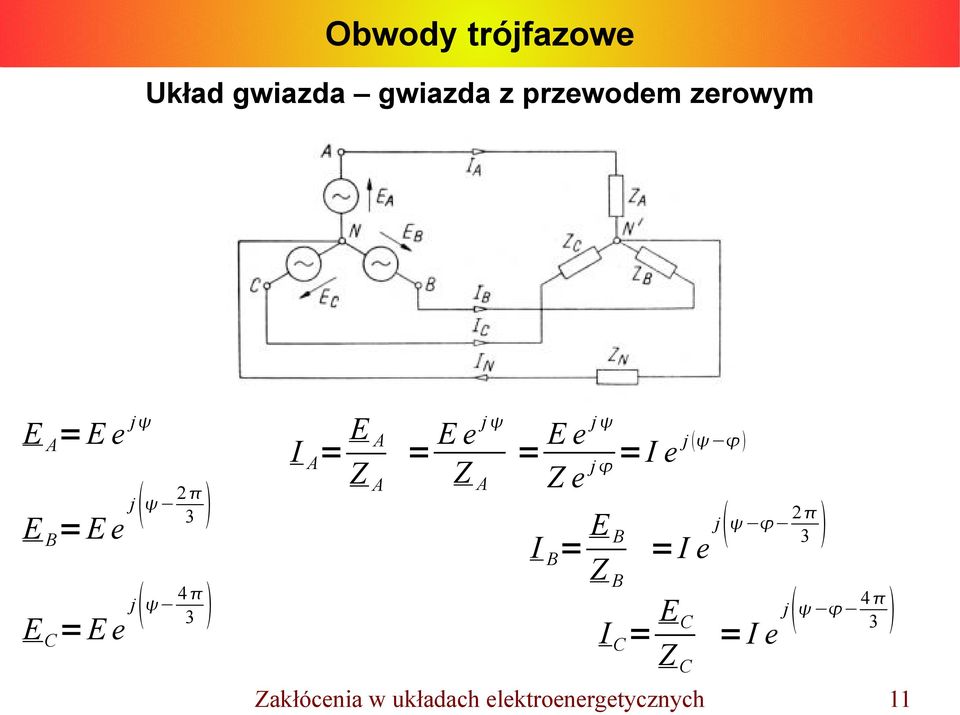

11 Układ gwiazda gwiazda z przewodem zerowym E A =E e j E B =E e j 2 3 E C =E e j 4 3 I A = E A Z A = E e j Z A = E e j Z e j =I e j I B = E B Z B I C = E C Z C =I e j 2 3 =I e j 4 3 Zakłócenia w układach elektroenergetycznych 11

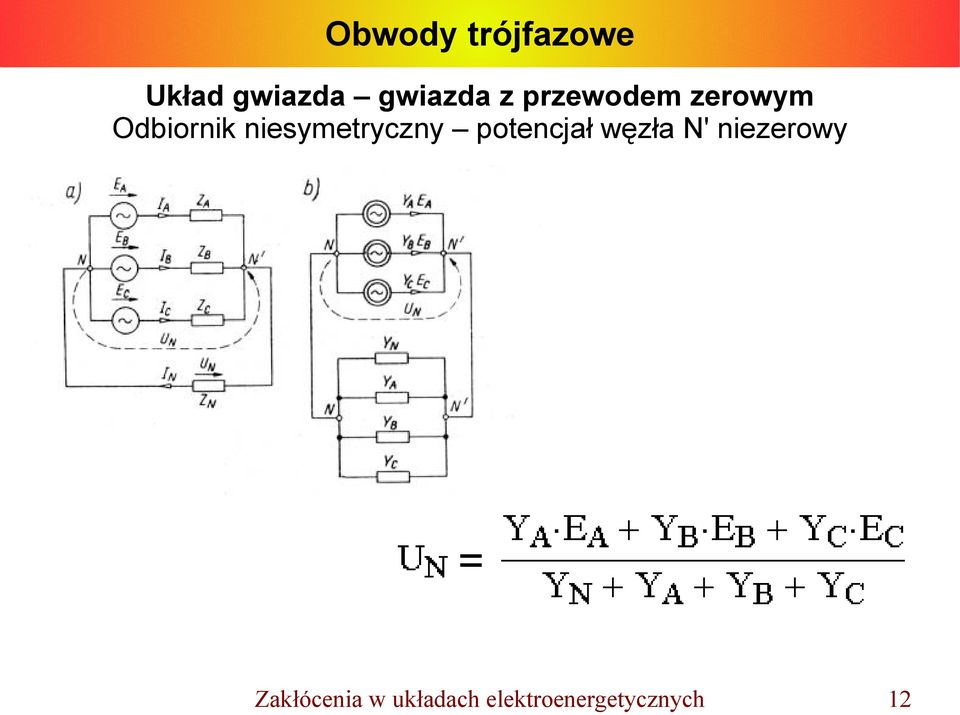

12 Układ gwiazda gwiazda z przewodem zerowym Odbiornik niesymetryczny potencjał węzła N' niezerowy Zakłócenia w układach elektroenergetycznych 12

13 Układ trójkąt - trójkąt P C ' A' =U CA I C ' A' cos =U I 3 cos P 3f =3 P C ' A' =3U I 3 cos = 3U I cos Zakłócenia w układach elektroenergetycznych 13

14 Układ trójkąt - gwiazda P A' =U A I A cos = U 3 I cos P 3f =3 P A' =3 U 3 I cos = 3U I cos Zakłócenia w układach elektroenergetycznych 14

15 Pomiar mocy w układach trójfazowych Zakłócenia w układach elektroenergetycznych 15

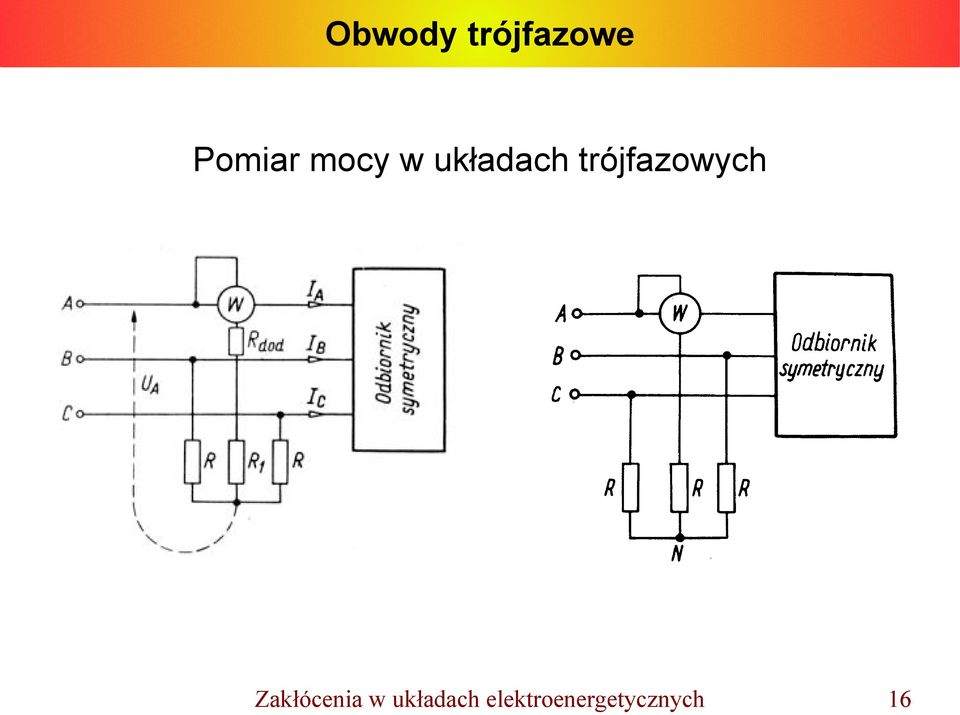

16 Pomiar mocy w układach trójfazowych Zakłócenia w układach elektroenergetycznych 16

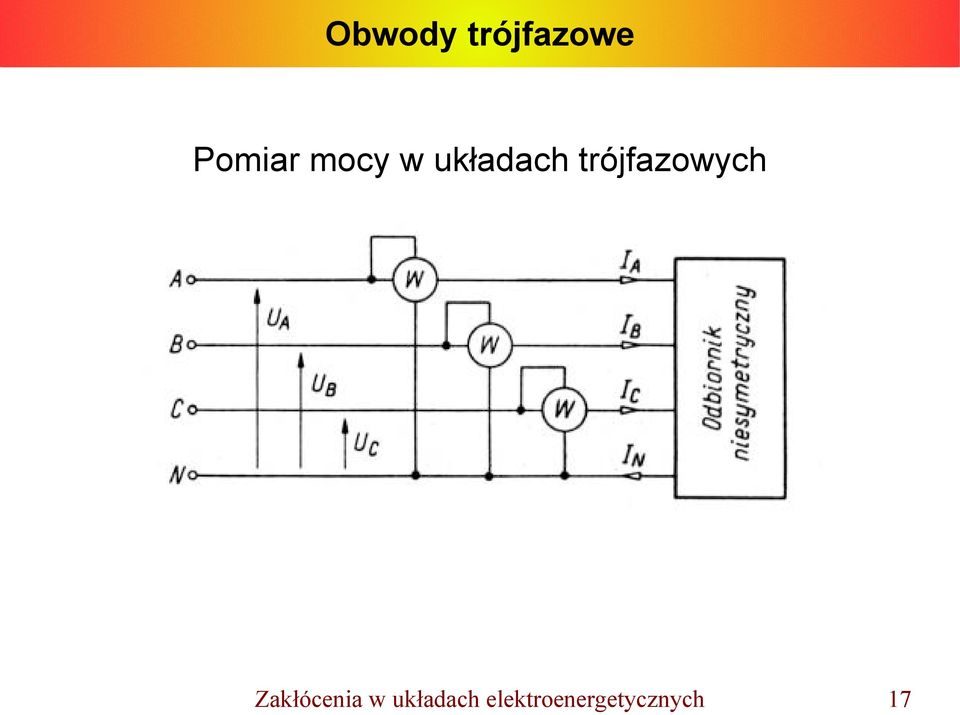

17 Pomiar mocy w układach trójfazowych Zakłócenia w układach elektroenergetycznych 17

18 Pomiar mocy w układach trójfazowych Układ Arona Zakłócenia w układach elektroenergetycznych 18

19 Pomiar mocy w układach trójfazowych Zakłócenia w układach elektroenergetycznych 19

20 Zadania Zakłócenia w układach elektroenergetycznych 20
