1 INVERTIM Spółka z o.o. Otwock Mały ul. Częstochowska Karczew tel.: biuro@invertim.pl typu Ex-DTR Wersja.. I M Ex d[ia/ib] I KDB 09ATEX0X Opracował: mgr inż. Adam Kurek Otwock Mały Maj 0

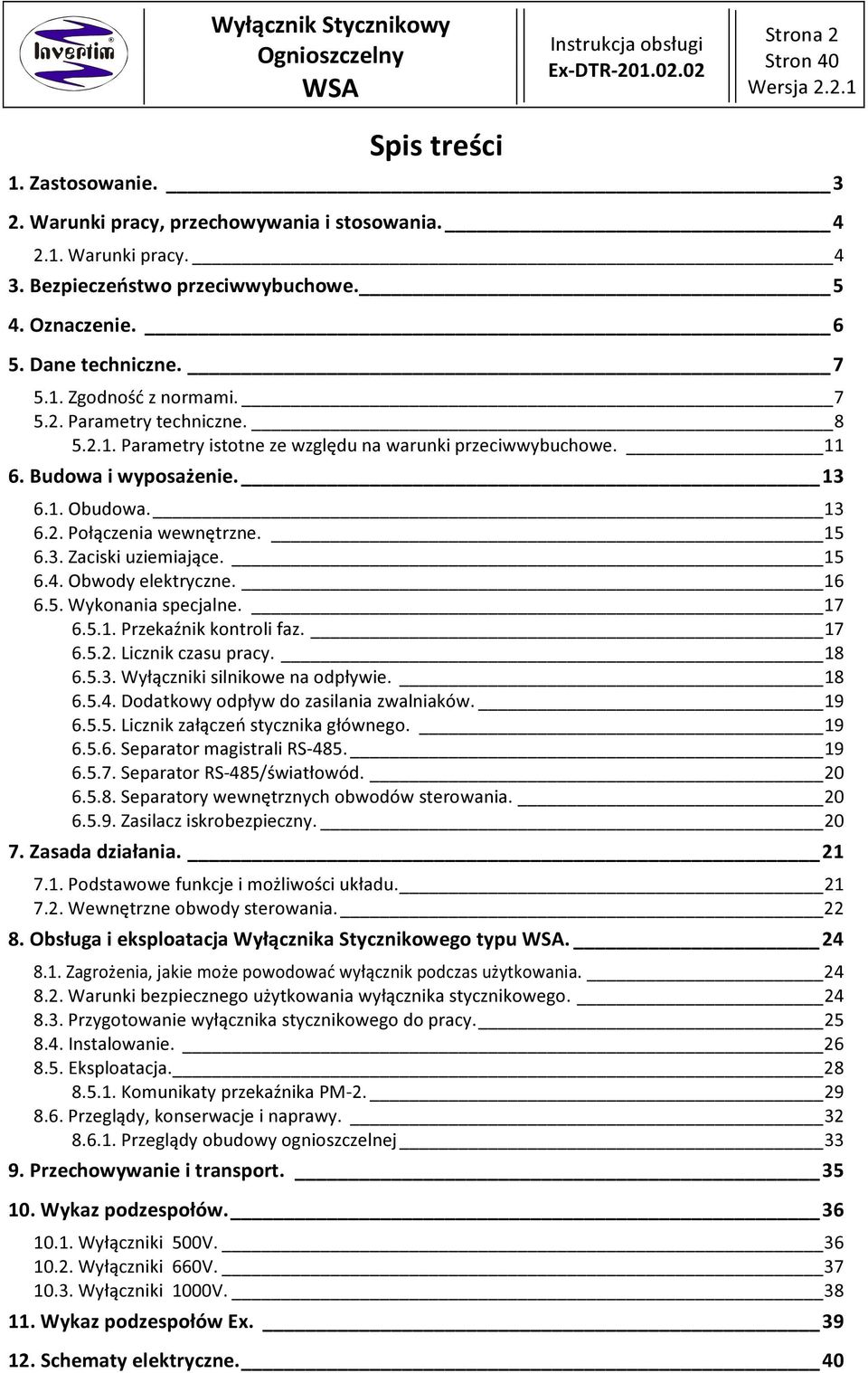

2 Ex-DTR Strona Stron 0 Wersja.. Spis treści. Zastosowanie.. Warunki pracy, przechowywania i stosowania... Warunki pracy.. Bezpieczeństwo przeciwwybuchowe.. Oznaczenie.. Dane techniczne. 7.. Zgodność z normami. 7.. Parametry techniczne Parametry istotne ze względu na warunki przeciwwybuchowe.. Budowa i wyposażenie... Obudowa... Połączenia wewnętrzne... Zaciski uziemiające... Obwody elektryczne... Wykonania specjalne Przekaźnik kontroli faz Licznik czasu pracy Wyłączniki silnikowe na odpływie Dodatkowy odpływ do zasilania zwalniaków Licznik załączeń stycznika głównego Separator magistrali RS Separator RS-8/światłowód Separatory wewnętrznych obwodów sterowania Zasilacz iskrobezpieczny Zasada działania. 7.. Podstawowe funkcje i możliwości układu. 7.. Wewnętrzne obwody sterowania. 8. Obsługa i eksploatacja Wyłącznika Stycznikowego typu. 8.. Zagrożenia, jakie może powodować wyłącznik podczas użytkowania. 8.. Warunki bezpiecznego użytkowania wyłącznika stycznikowego. 8.. Przygotowanie wyłącznika stycznikowego do pracy. 8.. Instalowanie. 8.. Eksploatacja Komunikaty przekaźnika PM Przeglądy, konserwacje i naprawy Przeglądy obudowy ognioszczelnej 9. Przechowywanie i transport. 0. Wykaz podzespołów. 0.. Wyłączniki 00V. 0.. Wyłączniki 0V Wyłączniki 000V. 8. Wykaz podzespołów Ex. 9. Schematy elektryczne. 0

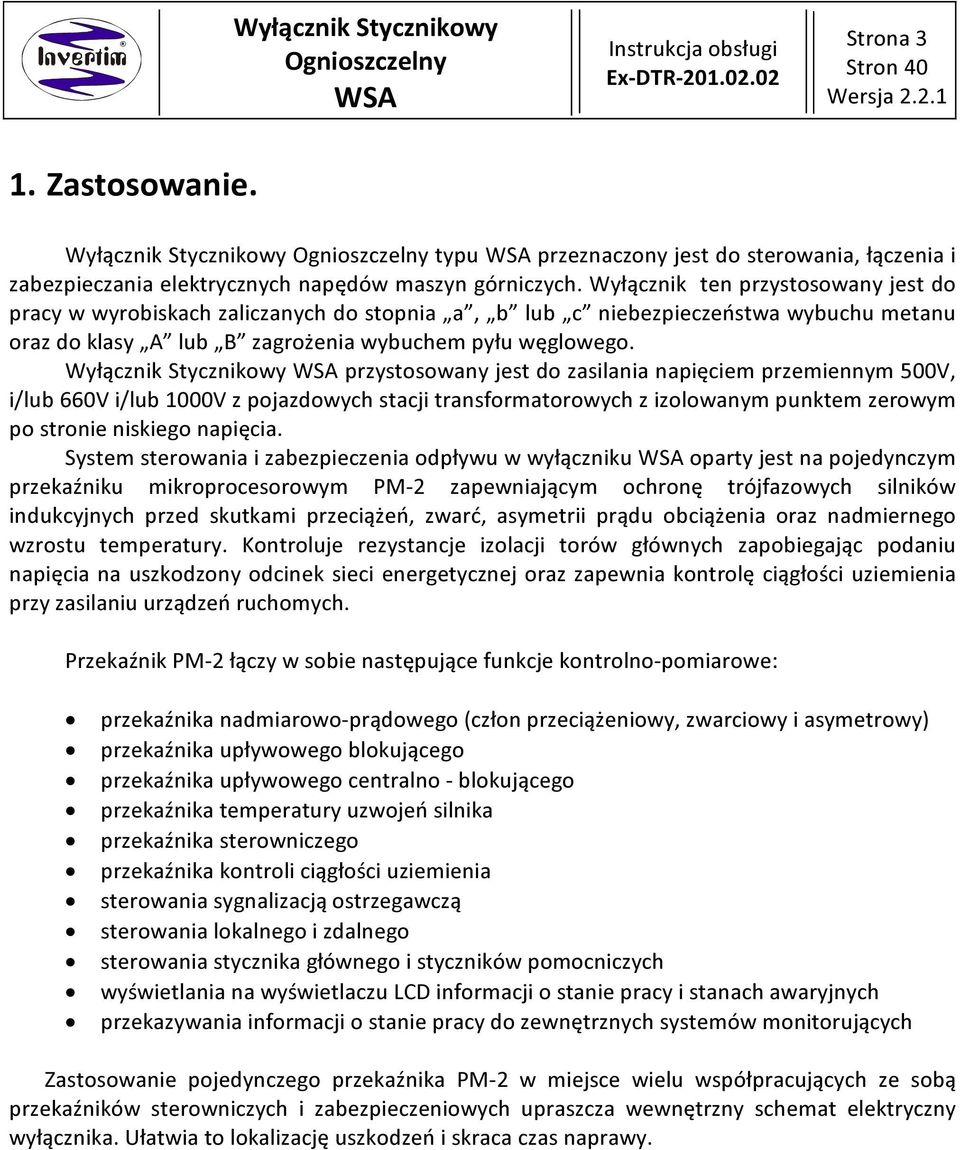

3 Ex-DTR Strona Stron 0 Wersja... Zastosowanie. typu przeznaczony jest do sterowania, łączenia i zabezpieczania elektrycznych napędów maszyn górniczych. Wyłącznik ten przystosowany jest do pracy w wyrobiskach zaliczanych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz do klasy A lub B zagrożenia wybuchem pyłu węglowego. przystosowany jest do zasilania napięciem przemiennym 00V, i/lub 0V i/lub 000V z pojazdowych stacji transformatorowych z izolowanym punktem zerowym po stronie niskiego napięcia. System sterowania i zabezpieczenia odpływu w wyłączniku oparty jest na pojedynczym przekaźniku mikroprocesorowym PM- zapewniającym ochronę trójfazowych silników indukcyjnych przed skutkami przeciążeń, zwarć, asymetrii prądu obciążenia oraz nadmiernego wzrostu temperatury. Kontroluje rezystancje izolacji torów głównych zapobiegając podaniu napięcia na uszkodzony odcinek sieci energetycznej oraz zapewnia kontrolę ciągłości uziemienia przy zasilaniu urządzeń ruchomych. Przekaźnik PM- łączy w sobie następujące funkcje kontrolno-pomiarowe: przekaźnika nadmiarowo-prądowego (człon przeciążeniowy, zwarciowy i asymetrowy) przekaźnika upływowego blokującego przekaźnika upływowego centralno - blokującego przekaźnika temperatury uzwojeń silnika przekaźnika sterowniczego przekaźnika kontroli ciągłości uziemienia sterowania sygnalizacją ostrzegawczą sterowania lokalnego i zdalnego sterowania stycznika głównego i styczników pomocniczych wyświetlania na wyświetlaczu LCD informacji o stanie pracy i stanach awaryjnych przekazywania informacji o stanie pracy do zewnętrznych systemów monitorujących Zastosowanie pojedynczego przekaźnika PM- w miejsce wielu współpracujących ze sobą przekaźników sterowniczych i zabezpieczeniowych upraszcza wewnętrzny schemat elektryczny wyłącznika. łatwia to lokalizację uszkodzeń i skraca czas naprawy.

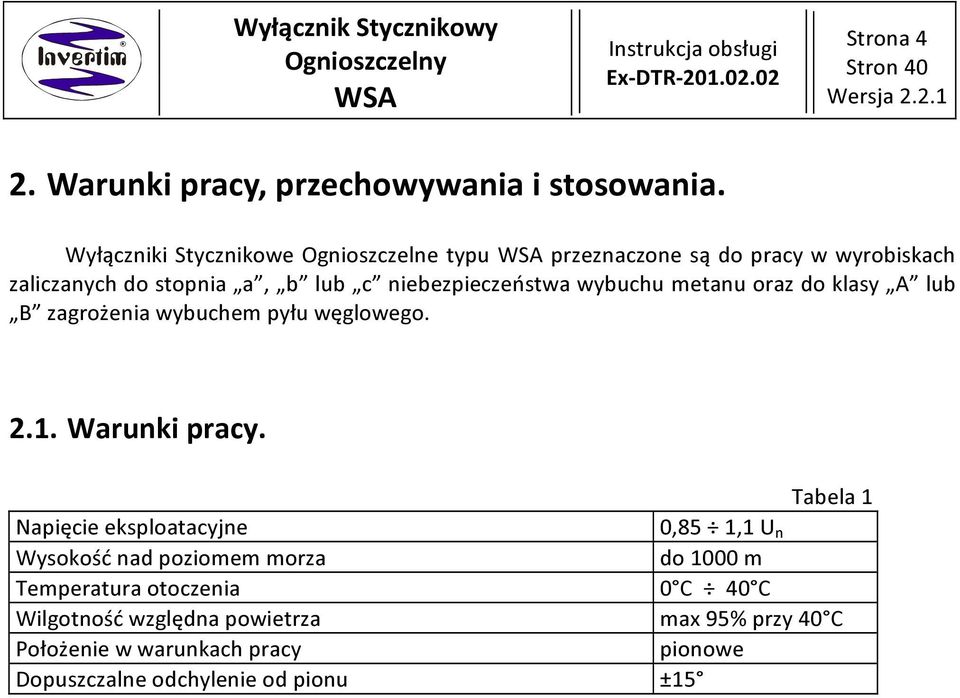

4 Ex-DTR Strona Stron 0 Wersja... Warunki pracy, przechowywania i stosowania. Wyłączniki Stycznikowe Ognioszczelne typu przeznaczone są do pracy w wyrobiskach zaliczanych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz do klasy A lub B zagrożenia wybuchem pyłu węglowego... Warunki pracy. Tabela Napięcie eksploatacyjne 0,8, n Wysokość nad poziomem morza do 000 m Temperatura otoczenia 0 C 0 C Wilgotność względna powietrza max 9% przy 0 C Położenie w warunkach pracy pionowe Dopuszczalne odchylenie od pionu ±

5 Ex-DTR Strona Stron 0 Wersja... Bezpieczeństwo przeciwwybuchowe. typu jest urządzeniem zaliczanym do grupy I (urządzenie przeznaczone do użytku w zakładach górniczych, w których występuje zagrożenie wybuchem metanu i/lub zagrożenie wybuchem pyłu węglowego) kategorii M (w przypadku, gdy pojawi się atmosfera wybuchowa, przewiduje się wyłączenie zasilania tego urządzenia). Budowa urządzenia zapewnia bezpieczna pracę w wyrobiskach zaliczanych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz do klasy A lub B zagrożenia wybuchem pyłu węglowego. Wyłączniki Stycznikowe typu zostały zaprojektowane zgodnie z zasadami dobrej praktyki inżynierskiej w dziedzinie bezpieczeństwa. Bezpieczeństwo przeciwwybuchowe osiągnięto dzięki zastosowaniu następujących rozwiązań konstrukcyjnych:. Obudowa ognioszczelna, zapewniająca ochronę przed skutkami wybuchu powstałego wewnątrz obudowy. Obudowa została zaprojektowana tak, aby bez uszkodzeń i niebezpiecznych odkształceń wytrzymała ewentualny wybuch wewnętrzny oraz powodowała stłumienie ognia i rozgrzanych gazów powstałych na skutek wybuchu tak aby nie przedostały się one do otaczającej urządzenie atmosfery.. Dobór i rozmieszczenie elementów zapewniają, że w żadnym punkcie powierzchni zewnętrznej obudowy nie zostanie przekroczona temperatura samorzutnego zapłonu metanu i pyłu węglowego mogącego się znaleźć w otoczeniu urządzenia.. Drzwi komór obudowy przykręcane są za pomocą śrub dociskowych z wgłębieniem sześciokątnym stanowiących zamknięcie specjalne.. Wszystkie wyprowadzone na zewnętrz iskrobezpieczne obwody kontroli i sterowania posiadają kategorię i a zapewniającą w stanie normalnej pracy i ewentualnych stanach awaryjnych, że elementy iskrzące (np. styki łączników) podłączone do tych obwodów pracujące w atmosferze metanu nie spowodują jego zapłonu.. Kontrola stanu pracy i zadziałania zabezpieczeń w urządzeniu odbywa się poprzez wzierniki ognioszczelne wykonane ze szkła hartowanego posiadające stopień ochrony IP zapewniające ochronę przed wnikaniem pyłu oraz silnymi strumieniami wody.. Zabudowany wewnątrz obudowy odłącznik główny posiada następujące właściwości: odłącza jednocześnie wszystkie bieguny wyjściowe spod napięcia napęd odłącznika jednoznacznie wskazuje stan rozwarcia napęd odłącznika zblokowany jest z drzwiami komory głównej tak, że uniemożliwia otwarcie drzwi przy załączonym odłączniku i załączenie go przy otwartych drzwiach obudowy. napęd odłącznika można zablokować w położeniu otwarcia za pomocą kłódki napęd odłącznika zblokowany jest elektrycznie z obwodami sterowania odpływu tak, że przed otwarciem styków odłącznika następuje wyłączenie stycznika głównego i bezprądowe otwarcie styków odłącznika obwody znajdujące się pod napięciem podłączone do zacisków wejściowych odłącznika znajdują się za osłoną zapewniającą stopień ochrony IP0 7. Iskrobezpieczne obwody sterowania prowadzone wewnątrz obudowy chronione są poprzez dodatkową koszulkę elektroizolacyjną. 8. Zastosowano koordynację izolacji uwzględniającą warunki pracy urządzenia i możliwe narażenia jakim może być ono poddane. Wszystkie obwody wewnętrzne zarówno sterownicze jak i silnoprądowe prowadzone są z zachowaniem wymaganych normą PN-EN :007 odstępów izolacyjnych powietrznych i powierzchniowych.

6 Ex-DTR Strona Stron 0 Wersja... Oznaczenie. Wyłączniki Stycznikowe Ognioszczelne typu oznaczane są za pomocą tabliczki znamionowej której rysunek przedstawiono poniżej: WYŁĄCZNIK STYCZNIKOWY OGNIOSZCZELNY -.R I M Ex d [ia/ib] I Mb KDB 09ATEX0X Napięcie łączeniowe 00V/000V Data produkcji 0/007 Prąd ciągły odpływu 0A/ A Numer fabryczny Temperatura otoczenia 0 0 C Stopień ochrony IP Masa 0 kg Listwa X zaciski - ; -: Obwód ia; =, V ; I =, ma ; P = 90,9 mw ; C = µf L ; = 0, H O O O O Listwa X zaciski --7: Obwód ia/ib; = 9 V ; I = A ; C = 0 µf ; L = 0 H i i i i Listwa X zaciski 8 : Obwód ia/ib; = 9 V ; I = A ; C = 0 µf ; L = 0 H i i i i O W oznaczeniu typu urządzenia zawarte są następujące informacje: Napięcie znamionowe Brak - 00V - 0V - 000V Prąd znamionowy odpływu 0-0A - A - A - A 0-0A - A 80-80A 00-00A - A 0-0A Wielkość obudowy A -.RFC Wyposażenie dodatkowe: brak - bez wyposażenia dodatkowego F - Przekaźnik kontroli faz S - Separator magistrali RS-8 E - Separator RS-8/światłowód C - Licznik czasu pracy L - Licznik załączeń stycznika głównego D - Wyłączniki silnikowe na odpływie Z - Dodatkowy odpływ do zwalniaka Odpływ rewersyjny brak - bez rewersji R - odpływ rewersyjny

7 Ex-DTR Strona 7 Stron 0 Wersja... Dane techniczne... Zgodność z normami. Wyłączniki Stycznikowe Ognioszczelne typu spełniają wymagania norm zharmonizowanych: PN-EN :0-0 +A:0-0 (EN :0 +A:0) PN-EN 0079-:00 (EN 0079-:007) PN-EN 0079-:0 (EN 0079-:0) Atmosfery wybuchowe -- Część 0: rządzenia -- Podstawowe wymagania Atmosfery wybuchowe -- Część : Zabezpieczenie urządzeń za pomocą osłon ognioszczelnych "d" Atmosfery wybuchowe -- Część : Zabezpieczenie urządzeń za pomocą iskrobezpieczeństwa "i" oraz norm: PN-EN 09:00 (EN 09:99/A:000) PN-EN 7-8:007 (EN 7-8:007) PN-G-000:99 PN-G-00:99 Stopnie ochrony zapewnianej przez obudowy (Kod IP) Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 000 V i stałych do 00 V -- rządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych -- Część 8: rządzenia do monitorowania stanu izolacji w sieciach IT (po przeprowadzeniu stosownych analiz przez producenta) Ochrona pracy w górnictwie -- rządzenia elektryczne górnicze w wykonaniu normalnym -- Wymagania i badania Środki ochronne i zabezpieczające w elektroenergetyce kopalnianej -- Zabezpieczenia upływowe -- Wymagania i badania

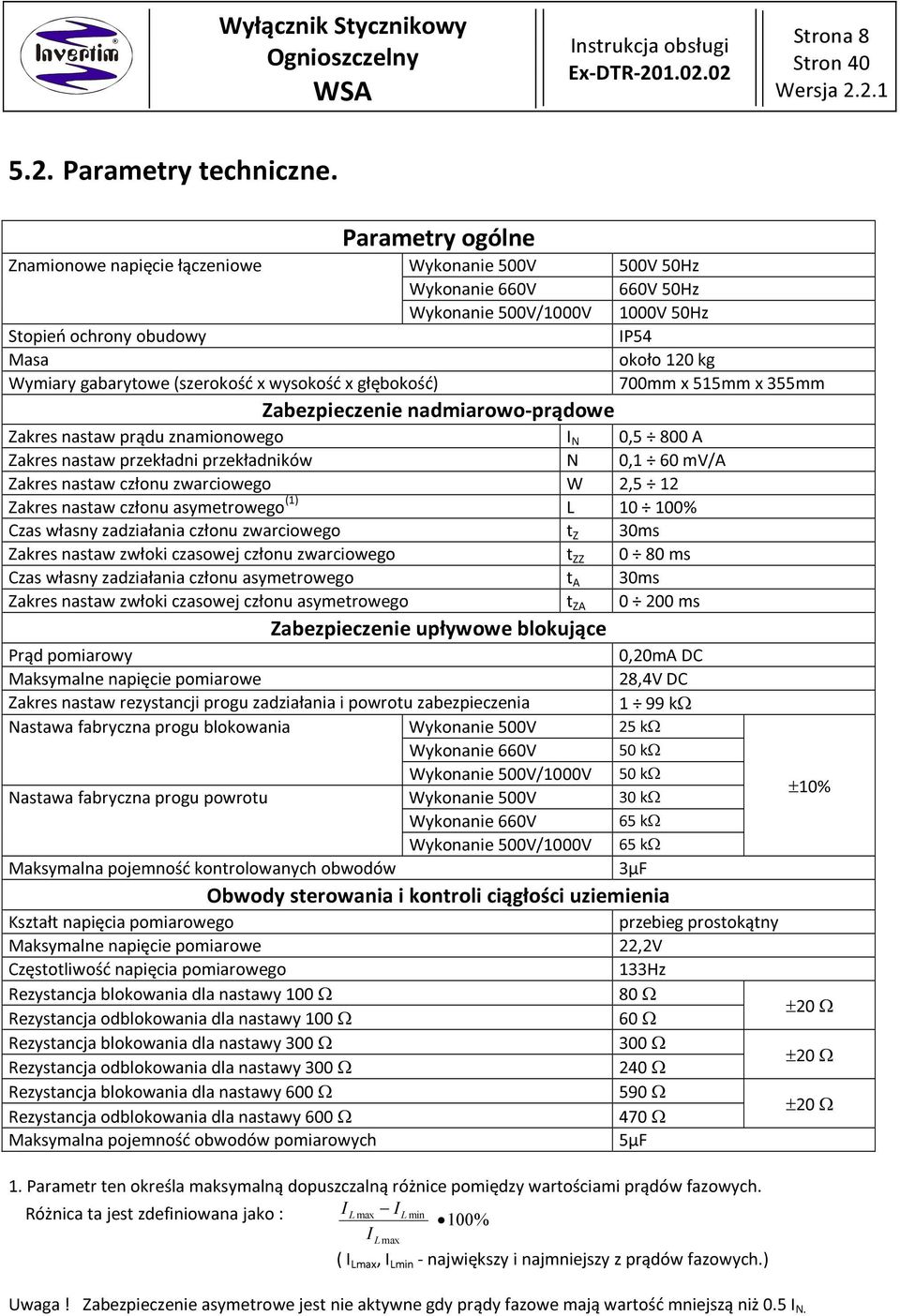

8 Ex-DTR Strona 8 Stron 0 Wersja.... Parametry techniczne. Parametry ogólne Znamionowe napięcie łączeniowe Wykonanie 00V 00V 0Hz Wykonanie 0V 0V 0Hz Wykonanie 00V/000V 000V 0Hz Stopień ochrony obudowy IP Masa około 0 kg Wymiary gabarytowe (szerokość x wysokość x głębokość) 700mm x mm x mm Zabezpieczenie nadmiarowo-prądowe Zakres nastaw prądu znamionowego I N 0, 800 A Zakres nastaw przekładni przekładników N 0, 0 mv/a Zakres nastaw członu zwarciowego W, Zakres nastaw członu asymetrowego () L 0 00% Czas własny zadziałania członu zwarciowego t Z 0ms Zakres nastaw zwłoki czasowej członu zwarciowego t ZZ 0 80 ms Czas własny zadziałania członu asymetrowego t A 0ms Zakres nastaw zwłoki czasowej członu asymetrowego t ZA 0 00 ms Zabezpieczenie upływowe blokujące Prąd pomiarowy 0,0mA DC Maksymalne napięcie pomiarowe 8,V DC Zakres nastaw rezystancji progu zadziałania i powrotu zabezpieczenia 99 k Nastawa fabryczna progu blokowania Wykonanie 00V k Wykonanie 0V 0 k Wykonanie 00V/000V 0 k Nastawa fabryczna progu powrotu Wykonanie 00V 0 k Wykonanie 0V k Wykonanie 00V/000V k Maksymalna pojemność kontrolowanych obwodów µf Obwody sterowania i kontroli ciągłości uziemienia ±0% Kształt napięcia pomiarowego przebieg prostokątny Maksymalne napięcie pomiarowe,v Częstotliwość napięcia pomiarowego Hz Rezystancja blokowania dla nastawy Rezystancja odblokowania dla nastawy 00 0 ±0 Rezystancja blokowania dla nastawy Rezystancja odblokowania dla nastawy 00 0 ±0 Rezystancja blokowania dla nastawy Rezystancja odblokowania dla nastawy ±0 Maksymalna pojemność obwodów pomiarowych µf. Parametr ten określa maksymalną dopuszczalną różnice pomiędzy wartościami prądów fazowych. Różnica ta jest zdefiniowana jako : I L max I L min 00% I L max ( I Lmax, I Lmin - największy i najmniejszy z prądów fazowych.) waga! Zabezpieczenie asymetrowe jest nie aktywne gdy prądy fazowe mają wartość mniejszą niż 0. I N.

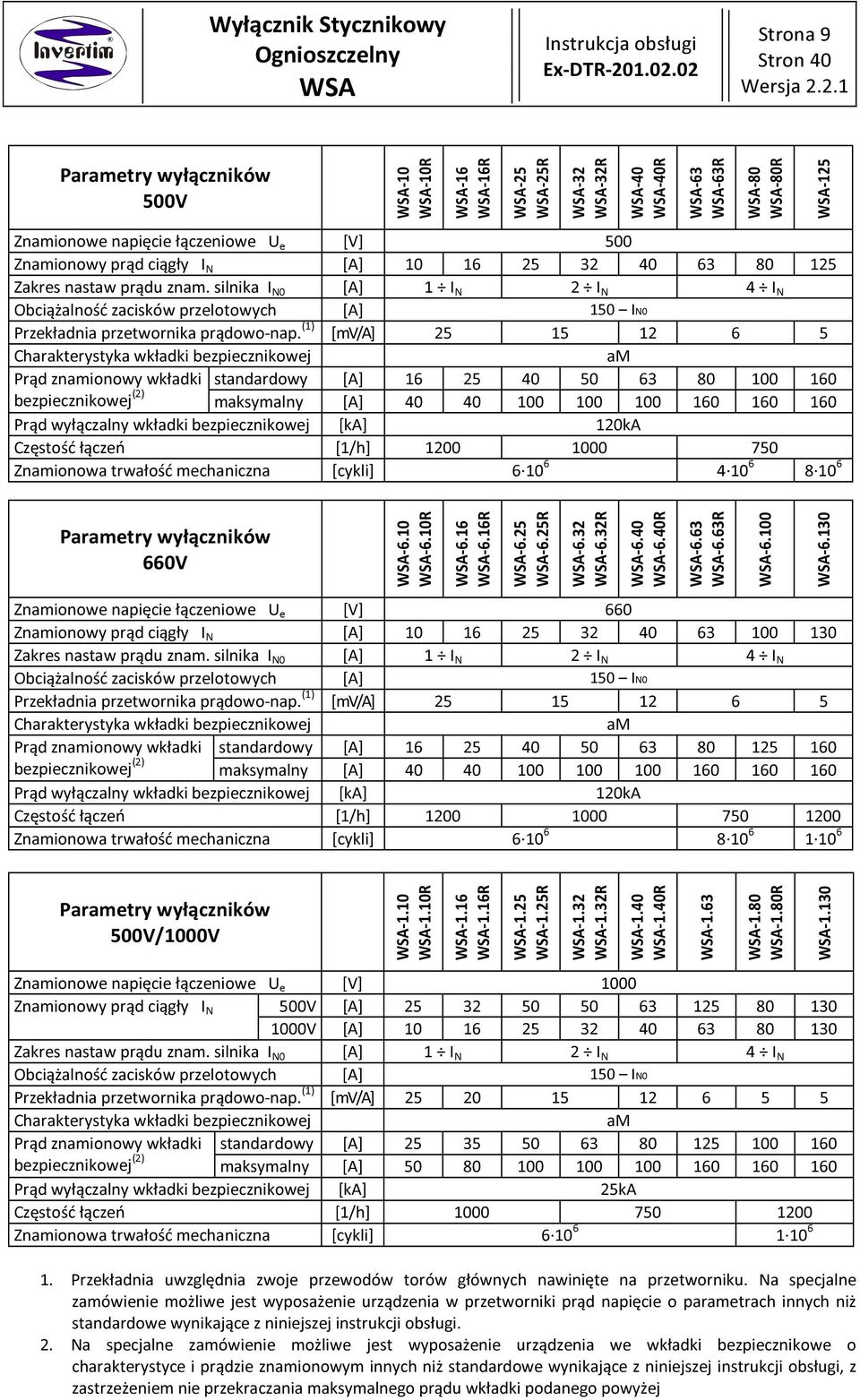

9 Ex-DTR Strona 9 Stron 0 Wersja.. Parametry wyłączników 00V -0-0R - -R - -R - -R -0-0R - -R R - Znamionowe napięcie łączeniowe e [V] 00 Znamionowy prąd ciągły I N [A] Zakres nastaw prądu znam. silnika I N0 [A] I N I N I N Obciążalność zacisków przelotowych [A] 0 IN0 Przekładnia przetwornika prądowo-nap. () [mv/a] Charakterystyka wkładki bezpiecznikowej am Prąd znamionowy wkładki standardowy [A] bezpiecznikowej () maksymalny [A] Prąd wyłączalny wkładki bezpiecznikowej [ka] 0kA Częstość łączeń [/h] Znamionowa trwałość mechaniczna [cykli] Parametry wyłączników 0V R -. -.R -. -.R -. -.R R -. -.R Znamionowe napięcie łączeniowe e [V] 0 Znamionowy prąd ciągły I N [A] Zakres nastaw prądu znam. silnika I N0 [A] I N I N I N Obciążalność zacisków przelotowych [A] 0 IN0 Przekładnia przetwornika prądowo-nap. () [mv/a] Charakterystyka wkładki bezpiecznikowej am Prąd znamionowy wkładki standardowy [A] bezpiecznikowej () maksymalny [A] Prąd wyłączalny wkładki bezpiecznikowej [ka] 0kA Częstość łączeń [/h] Znamionowa trwałość mechaniczna [cykli] Parametry wyłączników 00V/000V R -. -.R -. -.R -. -.R R R -.0 Znamionowe napięcie łączeniowe e [V] 000 Znamionowy prąd ciągły I N 00V [A] V [A] Zakres nastaw prądu znam. silnika I N0 [A] I N I N I N Obciążalność zacisków przelotowych [A] 0 IN0 Przekładnia przetwornika prądowo-nap. () [mv/a] 0 Charakterystyka wkładki bezpiecznikowej am Prąd znamionowy wkładki standardowy [A] bezpiecznikowej () maksymalny [A] Prąd wyłączalny wkładki bezpiecznikowej [ka] ka Częstość łączeń [/h] Znamionowa trwałość mechaniczna [cykli] 0 0. Przekładnia uwzględnia zwoje przewodów torów głównych nawinięte na przetworniku. Na specjalne zamówienie możliwe jest wyposażenie urządzenia w przetworniki prąd napięcie o parametrach innych niż standardowe wynikające z niniejszej instrukcji obsługi.. Na specjalne zamówienie możliwe jest wyposażenie urządzenia we wkładki bezpiecznikowe o charakterystyce i prądzie znamionowym innych niż standardowe wynikające z niniejszej instrukcji obsługi, z zastrzeżeniem nie przekraczania maksymalnego prądu wkładki podanego powyżej

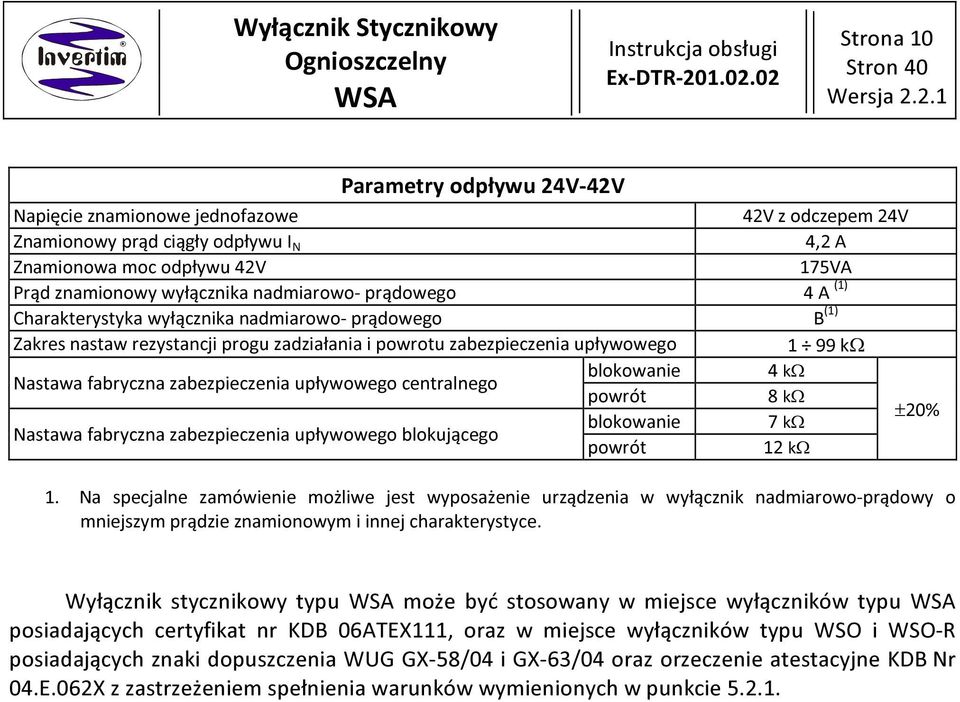

10 Ex-DTR Strona 0 Stron 0 Wersja.. Parametry odpływu V-V Napięcie znamionowe jednofazowe V z odczepem V Znamionowy prąd ciągły odpływu I N, A Znamionowa moc odpływu V 7VA Prąd znamionowy wyłącznika nadmiarowo- prądowego A () Charakterystyka wyłącznika nadmiarowo- prądowego B () Zakres nastaw rezystancji progu zadziałania i powrotu zabezpieczenia upływowego 99 k Nastawa fabryczna zabezpieczenia upływowego centralnego blokowanie k powrót 8 k Nastawa fabryczna zabezpieczenia upływowego blokującego blokowanie 7 k powrót k ±0%. Na specjalne zamówienie możliwe jest wyposażenie urządzenia w wyłącznik nadmiarowo-prądowy o mniejszym prądzie znamionowym i innej charakterystyce. Wyłącznik stycznikowy typu może być stosowany w miejsce wyłączników typu posiadających certyfikat nr KDB 0ATEX, oraz w miejsce wyłączników typu WSO i WSO-R posiadających znaki dopuszczenia WG GX-8/0 i GX-/0 oraz orzeczenie atestacyjne KDB Nr 0.E.0X z zastrzeżeniem spełnienia warunków wymienionych w punkcie...

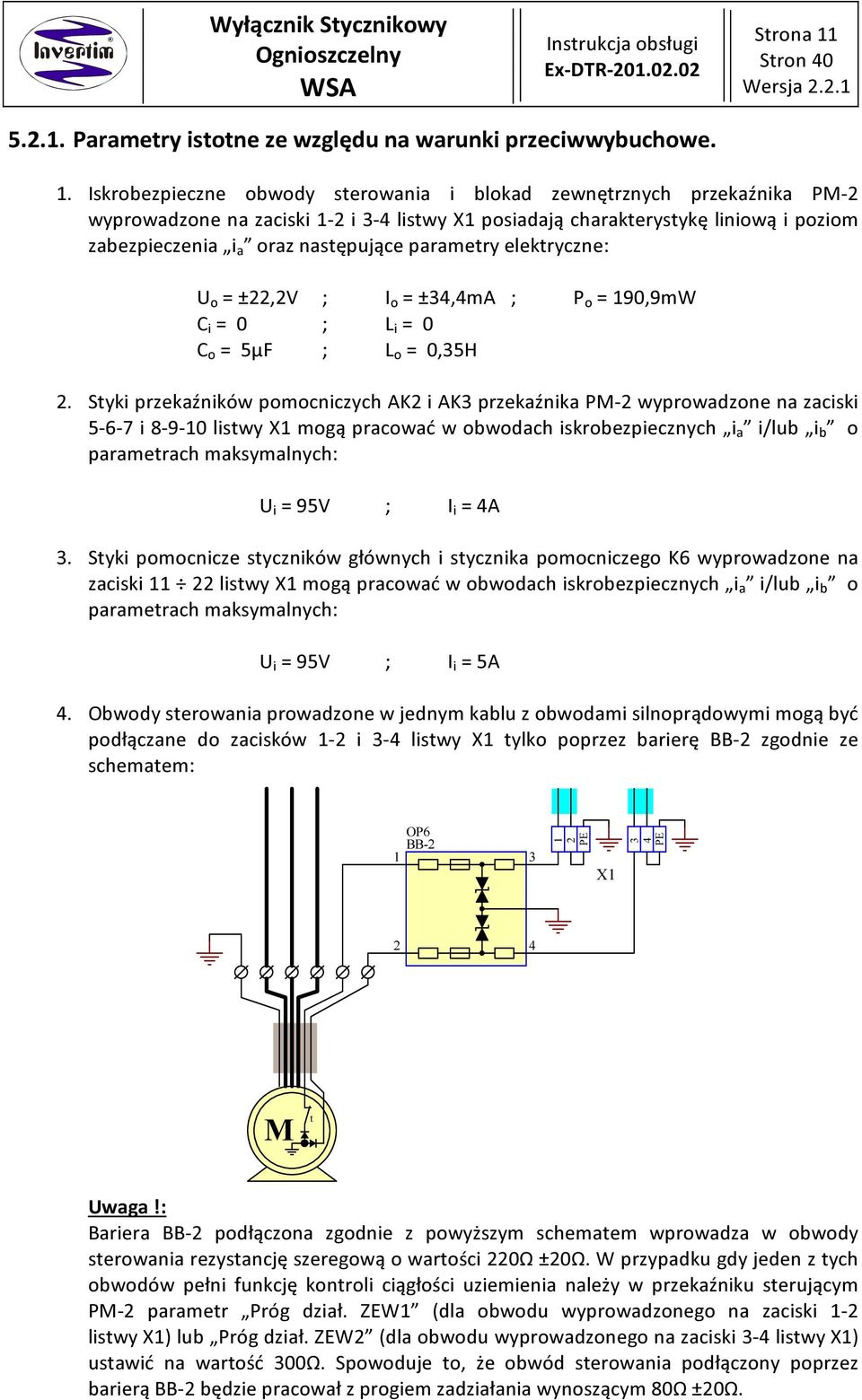

11 Ex-DTR Strona Stron 0 Wersja..... Parametry istotne ze względu na warunki przeciwwybuchowe.. Iskrobezpieczne obwody sterowania i blokad zewnętrznych przekaźnika PM- wyprowadzone na zaciski - i - listwy X posiadają charakterystykę liniową i poziom zabezpieczenia i a oraz następujące parametry elektryczne: o = ±,V ; I o = ±,ma ; P o = 90,9mW C i = 0 ; L i = 0 C o = µf ; L o = 0,H. Styki przekaźników pomocniczych AK i AK przekaźnika PM- wyprowadzone na zaciski --7 i listwy X mogą pracować w obwodach iskrobezpiecznych i a i/lub i b o parametrach maksymalnych: i = 9V ; I i = A. Styki pomocnicze styczników głównych i stycznika pomocniczego K wyprowadzone na zaciski listwy X mogą pracować w obwodach iskrobezpiecznych i a i/lub i b o parametrach maksymalnych: i = 9V ; I i = A. Obwody sterowania prowadzone w jednym kablu z obwodami silnoprądowymi mogą być podłączane do zacisków - i - listwy X tylko poprzez barierę BB- zgodnie ze schematem: OP BB- X M t waga!: Bariera BB- podłączona zgodnie z powyższym schematem wprowadza w obwody sterowania rezystancję szeregową o wartości 0 ±0. W przypadku gdy jeden z tych obwodów pełni funkcję kontroli ciągłości uziemienia należy w przekaźniku sterującym PM- parametr Próg dział. ZEW (dla obwodu wyprowadzonego na zaciski - listwy X) lub Próg dział. ZEW (dla obwodu wyprowadzonego na zaciski - listwy X) ustawić na wartość 00. Spowoduje to, że obwód sterowania podłączony poprzez barierą BB- będzie pracował z progiem zadziałania wynoszącym 80 ±0.

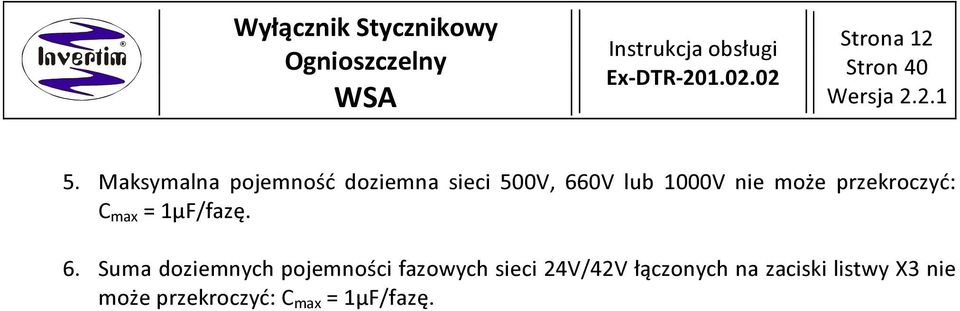

12 Ex-DTR Strona Stron 0 Wersja... Maksymalna pojemność doziemna sieci 00V, 0V lub 000V nie może przekroczyć: C max = µf/fazę.. Suma doziemnych pojemności fazowych sieci V/V łączonych na zaciski listwy X nie może przekroczyć: C max = µf/fazę.

13 Ex-DTR Strona Stron 0 Wersja... Budowa i wyposażenie... Obudowa. Wyłączniki Stycznikowe typu posiadają obudowę ognioszczelną typu OSK-/B (KDB0ATEX/) podzieloną na trzy oddzielone przegrodami (z zachowaniem stopnia ochrony IP0) komory: Komorę przyłączową kabli dopływowych zamykaną za pomocą pokrywy przykręcanej śrubami (klucz sześciokątny mm). W komorze tej umieszczono listwy zaciskowe do przyłączenia kabli zasilających wyłącznik i kabli odpływu przelotowego. Komorę przyłączową kabli sterowniczych i odpływowych zamykaną za pomocą pokrywy przykręcanej śrubami (klucz sześciokątny mm). W komorze tej umieszczono listwy zaciskowe do przyłączenia przewodów obwodów sterowania i kabli odbiornika zasilanego przez wyłącznik. Komorę główną zamykaną za pomocą drzwi umieszczonych na zawiasach i przykręcanych śrubami (klucz sześciokątny mm), dodatkowo drzwi blokowane są za pomocą zamka. W komorze głównej umieszczone jest kompletne wyposażenie elektryczne wyłącznika z wyjątkiem listew zaciskowych. Otwarcie drzwi komory głównej możliwe jest po ustawieniu odłącznika głównego w pozycji 0 i usunięciu blokady za pomocą klucza specjalnego. Po otwarciu drzwi obudowy zaciski odłącznika głównego znajdujące się pod napięciem osłonięte są metalową, uziemioną osłoną zapewniającą stopień ochrony IP0. W drzwiach komory głównej umieszczono okienko kontrolne,

14 Ex-DTR Strona Stron 0 Wersja.. przez które możliwa jest obserwacja stanów pracy wyłącznika, sygnalizacji stanów awaryjnych, oraz wartości prądów obciążenia prezentowanych na wyświetlaczu ciekłokrystalicznym LCD przekaźnika PM-. Nad drzwiami komory głównej umieszczono łączniki sterowania lokalnego START i oraz łącznik kontroli zabezpieczeń. Na elewacji komory przyłączowej kabli dopływowych umieszczono lampkę ZASILANIE sygnalizującą obecność napięcia po stronie dopływowej oraz lampkę ODBIÓR sygnalizującą obecność napięcia na odpływie wyłącznika. W górnej części obudowy, na ściankach bocznych umieszczone są zaczepy służące do podwieszania wyłącznika w miejscu pracy oraz jego transportu urządzeniami dźwigowymi. W dolnej ściance obudowy przytwierdzone zostały dwa ceowniki ułatwiające przesuwanie wyłącznika po powierzchni. Standardowo Wyłączniki Stycznikowe typu są wyposażone są w następujące wpusty kablowe i listwy zaciskowe: Kabel dopływowy Typ wpustu Zakres średnic zewnętrznych przewodów Typ zagłuszki () Komora dopływowa W 0 M Ø 0 0 mm ZW 0 Kabel przelotowy (opcja) () W 0 M Ø 0 0 mm ZW 0 Komora odpływowa i sterowania Typ zacisku przyłączowego RK 0 PA RK 9 PA () RK 0 PA RK 9 PA () Przekrój żył roboczych 0 mm² 9 mm² 0 mm² 9 mm² Kabel odpływowy W 0 M () Ø 0 0 mm ZW 0 RK PA, mm² RK 0 PA () 0 mm² Kabel sterowniczy W 0 M () Ø 0 0 mm ZW 0 RK.- PA 0. mm² Odpływ V/V W 0 M () Ø 0 0 mm ZW 0 RK -0 PA 0. 0 mm². Zagłuszki do zamknięcia niewykorzystanych otworów po wpustach kablowych zamawiane są oddzielnie.. Wpust i zaciski przyłączowe kabla przelotowego zamawiane są oddzielnie, standardowo w obudowie znajduje się otwór pod wpust kablowy zamknięty zagłuszką.. W wyłącznikach -, -.0 i Wpusty te można wykorzystywać zamiennie do wprowadzania kabla sterowniczego, odpływu V/V i odpływu głównego. Po uzgodnieniu z producentem możliwe jest wykonanie w komorze dopływowej i odpływowej innych niż standardowe wpustów kablowych i listew zaciskowych spośród wymienionych w tabelach poniżej: Typ wpustu Zakres średnic zewnętrznych przewodów Typ zagłuszki Typ zacisku przyłączowego Przekrój żył roboczych Obciążalność prądowa W 0 M Ø 0 mm ZW 0 RK -0 PA 0. 0 mm² 7 A W 0 M Ø 0 0 mm ZW 0 RK PA, mm² 7 A W 0 M Ø 0 0 mm ZW 0 RK PA, mm² A W 0 M Ø 0 0 mm ZW 0 RK 0 PA 0 mm² 0 A W 0 M Ø 0 0 mm ZW 0 RK 9 PA 9 mm² A

15 Ex-DTR Strona Stron 0 Wersja.... Połączenia wewnętrzne. Obwody silnoprądowe i sterowania wyłącznika stycznikowego typu w zależności od napięcia znamionowego i obciążalności torów wykonane są za pomocą przewodów o następujących parametrach: Wyłączniki 00V Napięcie znamionowe przewodu -0-0R - -R - -R - -R -0-0R - -R R Przekrój poprzeczny przewodu w mm Obwody silnoprądowe 00V 70V 0 0 Obwody pomocnicze 00V 70V 0, Obwody napięć pomoc. V-V 00V, Obwody sterowania V/V/0V () 00V 0, - Wyłączniki 0V Napięcie znamionowe przewodu R -. -.R -. -.R -. -.R R -. -.R Przekrój poprzeczny przewodu w mm Obwody silnoprądowe 0V 70V 0 0 Obwody pomocnicze 0V 70V 0, Obwody napięć pomoc. V-V 00V, Obwody sterowania V/V/0V () 00V 0, Wyłączniki 00V/000V Napięcie znamionowe przewodu R -. -.R -. -.R -. -.R R Przekrój poprzeczny przewodu w mm Obwody silnoprądowe 000V 00V 0 0 Obwody pomocnicze 000V 00V 0, Obwody napięć pomoc. V-V 00V, Obwody sterowania V/V/0V () 00V 0,. Wszystkie wewnętrzne obwody iskrobezpieczne prowadzone są przewodami w kolorze niebieskim o napięciu znamionowym 00V. Przewody każdego z obwodów iskrobezpiecznych odseparowane są od pozostałych obwodów poprzez umieszczenie ich w dodatkowej koszulce elektroizolacyjnej o grubości ścianek minimum 0, mm i wytrzymałości elektrycznej 00V... Zaciski uziemiające. Wyłącznik stycznikowy typu posiada zewnętrzny i wewnętrzne zaciski uziemiające do połączenia go w miejscu zainstalowania z systemem uziemiających przewodów ochronnych. Zaciski uziemiające są trwale przyspawane do metalowej obudowy zapewniającej połączenie elektryczne pomiędzy nimi. Powierzchnie zacisków pokryte są galwanicznie warstwą cynku zapewniającą trwałe zabezpieczenie antykorozyjnie styku. Zewnętrzny zacisk uziemiający posiada śrubę dociskową z gwintem M0 do przykręcania przewodów zakończonych końcówką oczkową, taśm stalowych lub płaskowników. Dla przewodu dopływowego i odpływowego wyłącznika stycznikowego przewidziano po jednym zacisku uziemiającym do podłączenia przewodu ochronnego lub wyrównawczego o przekroju od mm do mm.

16 Ex-DTR Strona Stron 0 Wersja.... Obwody elektryczne. Napięcie zasilające wyłącznik stycznikowy podłączane jest na zaciski wejściowe, V, W. Obecność tego napięcia sygnalizowana jest poprzez zaświecenie się lampki H ZASILANIE. Napięcie z zacisków wejściowych podawane jest na odłącznik zapewniający przerwę izolacyjną pomiędzy zaciskami wejściowymi i wyjściowymi wyłącznika. Odłącznik sprzężony jest z blokadą elektryczną, która w przypadku zmiany położenia napędu odłącznika powoduje wyłączenie stycznika głównego, zapewniając tym samym bezprądowe rozłączenia jego zestyków. Wyłączniki o napięciu znamionowym 00V i 0V oraz prądach znamionowych mniejszych niż 00A wyposażone są w odłącznik przełącznikowy posiadający dwie pozycje robocze: I i II umożliwiające zmianę kolejności faz napięcia na odpływie oraz pozycję wyłączenia 0. W pozostałych wykonaniach wyłączników zastosowano odłącznik tylko z jedną pozycją roboczą I i pozycją wyłączenia 0. W torze głównym za odłącznikiem umieszczone są bezpieczniki topikowe F, F, F o charakterystyce zwłocznej typu am przystosowane do współpracy z obciążeniami typu silnikowego. Dobezpieczają one układ przed skutkami zwarcia na zaciskach wyjściowych wyłącznika. Napięcie z bezpieczników podawane jest na stycznik K który jest głównym elementem wykonawczym podającym napięcie na zaciski wyjściowe wyłącznika. Stycznik główny sterowany jest za pomocą przekaźnika K poprzez stycznik pomocniczy K. W przypadku odpływu rewersyjnego zastosowano parę styczników KA i KB. Wzajemne sprzężenie elektryczne i mechaniczne tych styczników uniemożliwia jednoczesne załączenie obu styczników. Styczniki główne odpływu rewersyjnego sterowane są odpowiednio stycznikami pomocniczymi K i K. W torze za stycznikiem głównym umieszczone są przetworniki prąd/napięcie T, T, T, które we współpracy z przekaźnikiem sterowniczo zabezpieczeniowym K służą do pomiaru prądu obciążenia wyłącznika. Poprzez barierę ochronną OP, styki - i - stycznika pomocniczego K oraz gwiazdę diodową V przekaźnik K dokonuje pomiaru rezystancji izolacji obwodów podłączonych do odpływu wyłącznika. Obecność napięcia na zaciskach wyjściowych sygnalizowana jest przez zaświecenie się lampki H ODBIÓR. Transformator T dostarcza napięcia pomocnicze V i 0V zasilające wewnętrzne obwody wyłącznika. Transformator ten zabezpieczony jest bezpiecznikiem topikowym F po stronie pierwotnej i wyłącznikami instalacyjnymi F (uzwojenie V) i F (uzwojenie 0V) po stronie wtórnej. Transformator ten posiada dodatkowe, odseparowane uzwojenie dostarczające napięć V i V do odpływu pomocniczego wykorzystywanego w obwodach zewnętrznych. Odpływ ten zabezpieczony jest przed skutkami zwarć i przeciążeń wyłącznikiem instalacyjnym F7. Zabezpieczenie upływowe centralno-blokujące odpływu V/V zapewnia przekaźnik K i współpracujące z nim: bariera ochronna OP, moduł diodowy V oraz moduł OP. Napięcie na tym odpływie załączane jest poprzez stycznik K sterowany przekaźnikiem K. Ochronniki przepięciowe OP i OP zapewniają ochronę przed skutkami przerzutu napięcia 00V (0V, 000V) do obwodów V/V. Stycznik pomocniczy K sterowany przekaźnikiem K służy do zamykania obwodu pomiarowego blokującego zabezpieczenia upływowego obwodów 00V (0V, 000V). Dodatkowo styki tego stycznika umieszczone są w obwodzie kontroli zabezpieczenia upływowego, umożliwiając poprzez rezystor znajdujący się wewnątrz gwiazdy diodowej V i łącznik sztuczne obniżenie rezystancji izolacji doziemnej odpływu 00V (0V, 000V). Zaciski iskrobezpiecznej listwy X przeznaczone są do podłączania zewnętrznych obwodów sterowania i kontroli. możliwiają podłączenie łączników sterowania zdalnego, zewnętrznych obwodów sygnalizacji oraz sterowania innych urządzeń.

17 Ex-DTR Strona 7 Stron 0 Wersja.... Wykonania specjalne. Wyłącznik stycznikowy typu, na specjalne zamówienie może być wyposażony w dodatkowe wewnętrzne elementy kontroli i sterowania takie jak: przekaźnik kontroli faz napięcia zasilającego, licznik czasu pracy, moduł bezprzewodowej transmisji danych, odpływ zasilający zwalniaki itp. Pod warunkiem, że nie pogorszy to bezpieczeństwa przeciwwybuchowego i bezpieczeństwa pracy urządzenia. Możliwość wyposażenia konkretnego typu wyłącznika w dodatkowe elementy kontroli i sterowania musi być każdorazowo uzgadniana z producentem. Na specjalne zamówienie możliwe jest wyprowadzenie na listwy zaciskowe zestyków pomocniczych styczników o funkcjach innych niż standardowe wynikające z niniejszej instrukcji obsługi (np. styki normalnie otwarte zamiast normalnie zamkniętych). W niektórych wykonaniach możliwe jest również wyposażenie wyłącznika w odłącznik przełącznikowy w miejsce odłącznika z jedną pozycją roboczą.... Przekaźnik kontroli faz. może być wyposażony w przekaźnik kontroli faz typu PKF, blokujący załączenie stycznika głównego lub powodujący jego wyłączenie w następujących przypadkach:. Napięcie zasilające wyłącznik jest mniejsze niż 0,7 N.. Kolejność faz napięcia zasilającego wyłącznik jest nieprawidłowa.. Występuje brak napięcia jednej z faz zasilających wyłącznik. W zależności od wartości napięcia zasilającego wyłącznik zaciski - na listwie przekaźnika PKF powinny być połączone dla napięcia 000V i rozłączone dla napięcia 00V i 0V zgodnie z rysunkiem poniżej: L L L L L L L L L Dla napięcia zasilającego 00V Dla napięcia zasilającego 0V Dla napięcia zasilającego 000V Aby przekaźnik PKF oddziaływał na pracę stycznika głównego należy w przekaźniku sterującym PM- w grupie nastaw Stycznik główny, nastawę Blok. wewn. ~ K ustawić na TAK. Przykładowy schemat połączeń elektrycznych przekaźnika PKF w wyłączniku przedstawiono na rysunku Ex-S

18 Ex-DTR Strona 8 Stron 0 Wersja..... Licznik czasu pracy. może być wyposażony w licznik czasu pracy. Licznik podłączony jest do zacisków cewki stycznika głównego i zlicza czas występowania napięcia na tej cewce a tym samym czas pracy stycznika głównego. Licznika czasu pracy nie można ustawić na odpowiednią wartość ani wyzerować. Po osiągnięciu maksymalnego wskazania 99999,99 godzin pracy licznik się automatycznie zeruje. Schemat połączeń elektrycznych licznika czasu pracy w wyłączniku przedstawiono na rysunku Ex-S Wyłączniki silnikowe na odpływie. może być wykonany w wersji z dwoma wyłącznikami silnikowymi magneto-termicznymi umieszczonymi w komorze odpływowej w miejsce listwy zaciskowej kabli przyłączowych. możliwia to podłączenie dwóch urządzeń do jednego odpływu wyłącznika z zachowaniem ich ochrony przeciążeniowej i zwarciowej. Rozwiązanie to powoduje następujące ograniczenia:. Możliwe jest tylko jednoczesne sterowanie obu urządzeń.. Rozwiązanie to może być stosowane tylko w wyłącznikach na napięcie znamionowe 00V i 0V.. Maksymalny przekrój przewodów odpływowych podłączanych bezpośrednio do wyłączników silnikowych magneto-termicznych wynosi mm².. Stała, nie regulowana nastawa prądu zwarciowego wynosząca około x I th (patrz tabela poniżej).. Po zadziałaniu członu termicznego lub magnetycznego wyłączników silnikowych, konieczne jest otwarcie komory przyłączowej kabli odpływowych i ponowne załączenie wyłączników za pomocą przycisku START.. W rozwiązaniu tym możliwe jest zastosowanie dowolnych dwóch wyłączników spośród wymienionych w tabeli poniżej. Typ Wyłącznika Zakres nastaw zabezpieczenia termicznego I th Próg prądowy zabezpieczenia magnetycznego Zdolność wyłączania zwarcia Moc znamionowa AC- 00V 0V 00V 0V [ A ] [ A ] [ ka ] [ ka ] [ kw ] [ kw ] GV-ME0 0,0 0, , 0,7 GV-ME0 0,, ,7 0, GV-ME0,00,0, ,7, GV-ME07,0,0, 00,, GV-ME08,,0 00, GV-ME0,0, 78 0 GV-ME, 0 8 0, 7, GV-ME 9,0 70 7, GV-ME0 8 9 GV-ME 7 7 8, GV-ME GV-ME 8, Przykładowy schemat połączeń elektrycznych wyłącznika w wersji z dwoma wyłącznikami silnikowymi magneto-termicznymi przedstawiono na rysunku Ex-S

19 Ex-DTR Strona 9 Stron 0 Wersja..... Dodatkowy odpływ do zasilania zwalniaków. może być wyposażony w dodatkowy odpływ do zasilania urządzeń pomocniczych np. zwalniaków. Odpływ ten sterowany jest poprzez stycznik główny K co powoduje, że napięcie na tym odpływie załączane jest jednocześnie z napięciem na odpływie głównym. Ponieważ odpływ ten jest połączony z odpływem głównym odpływy te mają wspólne zabezpieczenie upływowe blokujące. Zabezpieczenie nadmiarowo-prądowe odpływu do zasilania zwalniaków zrealizowane jest za pomocą wyłącznika silnikowego o parametrach podanych w tabeli w rozdziale... Ograniczenia wymienione w punktach,, tego rozdziału mają zastosowanie również w przypadku odpływu do zasilania zwalniaków.... Licznik załączeń stycznika głównego. może być wyposażony w licznik załączeń stycznika głównego. Licznik podłączony jest do obwodu zasilającego cewkę stycznika głównego i zlicza ilość jego załączeń. W wykonaniu rewersyjnym odpływu zliczana i sumowana jest ilość załączeń obu styczników. Licznika tego nie można ustawić na odpowiednią wartość ani wyzerować. Po osiągnięciu maksymalnego wskazania licznik się automatycznie zeruje.... Separator magistrali RS-8. może być wyposażony w separator umożliwiający odseparowanie wewnętrznej nieiskrobezpiecznej magistrali RS-8 od podłączanej z zewnątrz magistrali iskrobezpiecznej. Separacja odbywa się poprzez przekaźnik separujący D0S-077. Iskrobezpieczny obwód RS-8 wyprowadzony na zaciski A i B listwy XRS posiada następujące parametry: i = DC 0V; I i = ma; o = DC,7V; I o = 9mA; P o = 8mW; C o = 000µF ; L o =,9mH; L o/ R o = 8, µh/; Możliwe jest zastosowanie innego typu przekaźnika separującego obwody transmisji RS-8 posiadającego aktualny certyfikat ATEX do pracy w przestrzeniach zagrożonych wybuchem metanu.

20 Ex-DTR Strona 0 Stron 0 Wersja Separator RS-8/światłowód. może być wyposażony w separator umożliwiający odseparowanie wewnętrznej nieiskrobezpiecznej magistrali RS-8 od podłączanej z zewnątrz iskrobezpiecznej magistrali światłowodowej. Separacja odbywa się poprzez przekaźnik separujący przystosowany do podłączenia światłowodów zewnętrznej transmisji danych za pomocą złącza typu SC. Możliwość wyposażenia konkretnego typu wyłącznika w dodatkowy separator RS-8/światłowód powinna być każdorazowo uzgadniana z producentem...8. Separatory wewnętrznych obwodów sterowania. może być wyposażony w dodatkowe przekaźniki umożliwiające odseparowanie wewnętrznych obwodów sterująco blokujących od zewnętrznych obwodów sterowania takich jak obwody stopu awaryjnego, czujników, blokad technologicznych itp. Przekaźniki powinny posiadać aktualny certyfikat ATEX do pracy w przestrzeniach zagrożonych wybuchem metanu a ich sumaryczna moc strat nie powinna przekraczać W. Możliwość wyposażenia konkretnego typu wyłącznika w dodatkowe przekaźniki separujące powinna być każdorazowo uzgadniana z producentem...9. Zasilacz iskrobezpieczny. może być wyposażony w dodatkowy zasilacz iskrobezpieczny przeznaczony do zasilania zewnętrznych obwodów sterowania takich jak obwody czujników, blokad technologicznych, sygnalizatorów itp. Zasilacz powinien posiadać aktualny certyfikat ATEX do pracy w przestrzeniach zagrożonych wybuchem metanu a jego moc strat nie powinna przekraczać W. Możliwość wyposażenia konkretnego typu wyłącznika w dodatkowy zasilacz iskrobezpieczny powinna być każdorazowo uzgadniana z producentem.

21 Ex-DTR Strona Stron 0 Wersja.. 7. Zasada działania. 7.. Podstawowe funkcje i możliwości układu. kład elektryczny Wyłącznika Stycznikowego Ognioszczelnego typu umożliwia:. Prawidłową pracę aparatury sterowniczej, łączeniowej i kontrolno-pomiarowej przy zmianach napięcia sieci zasilającej od 0,8, n.. Sterowanie lokalne za pomocą łączników zabudowanych na elewacji wyłącznika.. Sterowanie zdalne za pośrednictwem zewnętrznych obwodów przekaźnika sterowniczo zabezpieczeniowego.. Kontrolę obwodów sterowniczych. Zwarcie lub przerwanie przewodów sterowniczych, jak również wzrost rezystancji kontrolowanego obwodu powoduje blokowanie przekaźnika sterowniczo zabezpieczeniowego i uniemożliwia załączenie stycznika głównego. Krótkotrwały wzrost napięcia zasilającego do wartości, N nie spowoduje samoczynnego, niekontrolowanego załączenia przekaźnika sterowniczego.. Kontrolę (za pośrednictwem przekaźnika sterowniczo zabezpieczeniowego) rezystancji izolacji odpływu przed załączeniem stycznika głównego. Obniżenie rezystancji odpływu powoduje zablokowanie obwodu sterowania i uniemożliwia załączenie przekaźnika sterowniczego a tym samym stycznika głównego odpływu.. Sterowanie sygnalizacją ostrzegawczą o programowanym czasie trwania realizowaną za pomocą przekaźnika sterowniczo zabezpieczeniowego. Załączenie stycznika głównego następuje po wybrzmieniu sygnału ostrzegawczego (lub bezzwłocznie). 7. Ochronę przed skutkami przeciążeń, zwarć i zaników prądu w jednej z faz odpływu za pomocą przekaźnika sterowniczo zabezpieczeniowego. 8. Kontrolę prawidłowego działania członu zwarciowego przekaźnika sterowniczo- zabezpieczeniowego. 9. Kontrolę prawidłowego działania członu upływowego przekaźnika sterowniczo zabezpieczeniowego. W układzie elektrycznym istnieją następujące sygnalizacje świetlne informujące o:. Obecności napięcia zasilającego przed odłącznikiem głównym.. Zadziałaniu członu upływowego przekaźnika sterowniczo zabezpieczeniowego.. Zadziałaniu członu zwarciowego przekaźnika sterowniczo zabezpieczeniowego.. Zadziałaniu członu przeciążeniowego przekaźnika sterowniczo zabezpieczeniowego.. Zadziałaniu członu asymetrowego przekaźnika sterowniczo zabezpieczeniowego.. Sygnalizacja świetlna informująca o załączeniu stycznika głównego.

22 Ex-DTR Strona Stron 0 Wersja Wewnętrzne obwody sterowania. Po załączeniu odłącznika głównego następuje podanie napięcia na transformator T i zasilenie napięciem V układu sterowania stycznikiem głównym K. Głównym elementem obwodu sterowania stycznika głównego K jest przekaźnik mikroprocesorowy K. Przekaźnik ten łączy w sobie wszystkie funkcje kontrolno-pomiarowe i zabezpieczeniowe odpływu. Załączenie napięcia zasilającego przekaźnik K powoduje sprawdzenie jego obwodów wewnętrznych i przygotowanie do pracy. Po stwierdzeniu prawidłowości działania wszystkich obwodów przekaźnika i czasie około s następuje załączenie stycznika pomocniczego K który swoimi NO stykami - i - zamyka obwód pomiarowy zabezpieczenia upływowego blokującego. W przypadku gdy zmierzona rezystancja izolacji doziemnej odpływu jest mniejsza od nastawionej w przekaźniku następuje przejście układu w stan blokady uniemożliwiający załączenie stycznika głównego. Informacja o blokadzie podawana jest na wyświetlaczu LCD przekaźnika K. W przypadku prawidłowej rezystancji izolacji doziemnej przekaźnik przechodzi w stan gotowości i oczekuje na polecenie załączenia stycznika głównego. Polecenie to może być wydane zdalnie poprzez podłączenie diody półprzewodnikowej do jednego z zewnętrznych obwodów sterowania wyprowadzonych na zaciski - i - listwy X lub lokalnie poprzez łącznik START zabudowane na elewacji wyłącznika. Sposób wysterowania wyłącznika (zdalny/lokalny) ustalany jest poprzez zaprogramowanie odpowiedniej nastawy w przekaźniku K. Załączenie stycznika głównego może nastąpić po upływie około 0, sekundy ( jest to zwłoka czasowa konieczna do odłączenia obwodu pomiarowego zabezpieczenia upływowego) lub z dodatkową zwłoką czasową przeznaczoną na wygenerowanie sygnalizacji ostrzegawczej. Czas trwania tej zwłoki programowany jest w zakresie sekund. Po otrzymaniu polecenia załączenia stycznika głównego następuje odliczanie czasu sygnalizacji ostrzegawczej (w przypadku zaprogramowania tego czasu w przekaźniku) a po jego upływie, następuje wyłączenie stycznika K i otwarcie obwodu pomiarowego zabezpieczenia upływowego blokującego. Po około 0, sekundowym opóźnieniu następuje załączenie stycznika K który swoimi NO stykami - załącza stycznik główny. Przekaźnik K przechodzi do stanu pracy w którym poprzez przetworniki T, T, T przeprowadza ciągły pomiar prądu dla każdej fazy odpływu. Wzrost prądu powyżej zaprogramowanej wartości prądu znamionowego powoduje pojawienie się na wyświetlaczu LCD komunikatu o wystąpieniu przeciążenia. Dodatkowo odliczany jest szacunkowy czas jaki pozostał do wyłączenia stycznika głównego. Jeżeli nastąpi odliczenie tego czasu do zera przekaźnik K wyłączy stycznik główny K i przejdzie do stanu blokady. Na wyświetlaczu pojawi się komunikat o blokadzie i czasie po jakim nastąpi odblokowanie układu. Wzrost prądu powyżej zaprogramowanej wartości prądu zwarcia spowoduje natychmiastowe wyłączenie stycznika głównego i komunikat o wystąpieniu stanu zwarcia. Wystąpienie asymetrii prądów płynących w poszczególnych fazach która przekracza wartość zaprogramowaną w przekaźniku K spowoduje natychmiastowe wyłączenie stycznika głównego i komunikat na wyświetlaczu o wystąpieniu stanu asymetrii. Przekaźnik K poprzez swój zacisk C9 sprawdza prawidłowość załączenia stycznika głównego. Jeżeli po wysterowaniu zdalnym lub lokalnym odpływu nie nastąpi w przeciągu sekundy załączenie stycznika głównego lub podczas pracy nastąpi niespodziewane wyłączenie stycznika głównego przekaźnik K zgłosi awarię stycznika głównego. Przekaźnik K może również wyłączyć stycznik główny w przypadku wystąpienia innych blokad na które zostało zaprogramowane jego działanie. Dokładny opis możliwości programowania przekaźnika K zostały zamieszczone w instrukcji obsługi przekaźnika PM-.

23 Ex-DTR Strona Stron 0 Wersja.. Za pomocą łączników i możliwe jest sprawdzenie poprawności działania zabezpieczenia upływowego i nadmiarowo prądowego odpływu. stawienie łącznika w pozycji <> spowoduje wykonanie kontroli zabezpieczenia upływowego blokującego odpływu. Kontrola ta może być przeprowadzona przy wyłączonym styczniku głównym K i załączonym styczniku pomocniczym K tj. w stanie gotowości przekaźnika sterowniczo zabezpieczeniowego K. Kontrola polega na połączeniu jednego z przewodów fazowych odpływu do zacisku uziemiającego, poprzez rezystor umieszczony w gwieździe diodowej V, zestyki stycznika K i styki łącznika. Powoduje to przejście przekaźnika K w stan blokady uniemożliwiający załączenie stycznika głównego. Stan blokady sygnalizowany jest za pomocą diody LED i komunikatu na wyświetlaczu LCD. Jednoczesne przełączenie i przytrzymanie w pozycji <> przez około sekund łączników i spowoduje wykonanie samokontroli obwodów pomiarowych zabezpieczenia nadmiarowo prądowego w przekaźniku K. Polega ona na podaniu na zaciski do których podłączone są przetworniki pomiarowe, sygnału napięciowego odpowiadającego napięciu jakie uzyskamy z przetwornika przy przepływie prądu odpowiadającemu prądowi zwarcia. W przypadku prawidłowego działania członu nadprądowego w przekaźnikach K na wyświetlaczu pojawi się komunikat: Test zabezpiecz. zwarciow. OK.!. W przypadku nieprawidłowej pracy tych obwodów pojawi się komunikat: Test zabezpiecz. zwarciow. Błąd!. Kasowanie członów zwarciowych zabezpieczeń nadmiarowo prądowych odbywa się poprzez podanie za pomocą łączników i 8-znakowego hasła zaprogramowanego w przekaźniku K.

24 Ex-DTR Strona Stron 0 Wersja.. 8. Obsługa i eksploatacja Wyłącznika Stycznikowego typu. 8.. Zagrożenia, jakie może powodować wyłącznik podczas użytkowania.. Wewnątrz obudowy znajdują się elementy iskrzące. Dlatego wykonywanie jakichkolwiek czynności przy otwartych drzwiach komory głównej oraz komór przyłączowych urządzenia znajdującego się pod napięciem może spowodować wybuch metanu lub pyłu węglowego znajdującego się w atmosferze otaczającej wyłącznik.. Elementy wewnętrzne wyłącznika znajdują się pod napięciem. Dlatego wykonywanie jakichkolwiek czynności wewnątrz urządzenia przy załączonym napięciu od strony zasilania grozi porażeniem prądem elektrycznym.. Parametry elektryczne elementów zastosowanych w urządzeniu dobierane są pod kątem napięć i prądów znamionowych wyłącznika. Stosowanie innych, nie zgodnych ze specyfikacją części zamiennych o gorszych parametrach elektrycznych może powodować przegrzanie się urządzenia a nawet powstanie pożaru.. Elementy wewnętrzne wyłącznika podczas eksploatacji mogą nagrzewać się do temperatury powyżej 0 C. Dotknięcie tych elementów bezpośrednio po wyłączeniu grozi poparzeniem. Dlatego też przed przystąpieniem do napraw i konserwacji należy odczekać czas niezbędny do schłodzenia urządzenia.. Wyłącznik stycznikowy ze względu na swój ciężar może stanowić zagrożenie urazami ciała ( przygniecenia ). Dlatego też należy zwrócić szczególną uwagę podczas jego transportu i instalacji. 8.. Warunki bezpiecznego użytkowania wyłącznika stycznikowego.. Wszystkie czynności związane z instalacją, konserwacją, przeglądami i naprawami wyłącznika stycznikowego powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje i upoważnienia właściwe dla danego Zakładu Górniczego, do pracy z urządzeniami elektroenergetycznymi o napięciu znamionowym do kv.. Wszelkie czynności związane z konserwacją i naprawami wyłącznika stycznikowego należy wykonywać przy wyłączonym i zabezpieczonym przed załączeniem napięciu od strony zasilania.. Wyłącznik stycznikowy mogą obsługiwać osoby przeszkolone posiadające odpowiednie uprawnienia.. Wyłącznik stycznikowy należy eksploatować zgodnie z obowiązującymi przepisami BHP dotyczącymi urządzeń o napięciu do kv.. Zabrania się otwierania pokrywy komory dopływowej przy załączonym napięciu od strony zasilania.. Prace eksploatacyjne takie jak wymiana wkładek bezpiecznikowych, obsługa wyłączników nadprądowych, wymiana przekaźnika sterowniczo - zabezpieczeniowego, podłączenie przewodów obwodów sterowania oraz przewodów odpływowych mogą być wykonywane po przełączeniu rozłącznika w pozycję 0, bez potrzeby wyłączania zasilającej stacji transformatorowej lub linii zasilającej. 7. Zabrania się eksploatowania wyłącznika stycznikowego przy uszkodzonych wpustach kablowych, pokrywach i drzwiach obudowy. 8. Nie wykorzystywane wpusty kablowe należy zaślepić za pomocą odpowiednich zagłuszek. 9. Zabrania się podłączania do wyłącznika stycznikowego kabli i przewodów z uszkodzoną izolacją.

25 Ex-DTR Strona Stron 0 Wersja Przygotowanie wyłącznika stycznikowego do pracy. waga : Wszystkie czynności związane z instalacją, konserwacją, przeglądami i naprawami powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje oraz uprawnienia i upoważnienia właściwe dla danego Zakładu Górniczego do pracy przy urządzeniach elektroenergetycznych o napięciu znamionowym do kv. waga : Nastawy przekaźnika sterowniczo-zabezpieczeniowego typu PM- powinny wykonywać osoby przeszkolone przez producenta przekaźnika. Przed zainstalowaniem wyłącznika stycznikowego w miejscu eksploatacji należy dokonać następujących czynności kontrolno sprawdzających:. Sprawdzić kompletność i stan podzespołów zainstalowanych w wyłączniku stycznikowym.. Sprawdzić stan osłon, wpustów kablowych i zacisków przyłączowych.. Sprawdzić stan zacisków uziemiających.. Sprawdzić stan zamknięć, uszczelnień i pokryć antykorozyjnych obudowy oraz stan powierzchni ognioszczelnych.. Sprawdzić dopasowanie napięcia znamionowego odpływu wyłącznika stycznikowego do napięcia znamionowego zasilanego urządzenia.. Sprawdzić dopasowanie mocy znamionowej odpływu wyłącznika stycznikowego do mocy znamionowej zasilanego urządzenia. 7. pewnić się czy osoba uprawniona dokonała nastaw przekaźnika PM- zgodnie z wymaganiami podanymi w dokumentacji zasilanego urządzenia. 8. pewnić się czy znamionowe napięcie dopływowe wyłącznika stycznikowego odpowiada napięciu znamionowemu sieci w miejscu zainstalowania. waga! : W wyłącznikach stycznikowych posiadających możliwość przełączania znamionowego napięcia dopływowego pomiędzy 00V i 000V należy dopasować znamionowe napięcie dopływowe wyłącznika stycznikowego do napięcia sieci zasilającej poprzez zmianę połączeń na listwie zaciskowej XT. Schemat połączeń na listwie XT w zależności od napięcia znamionowego sieci przedstawia rysunek poniżej: 00V 000V

26 Ex-DTR Strona Stron 0 Wersja Instalowanie. waga : Wszystkie czynności związane z instalacją, konserwacją, przeglądami i naprawami powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje oraz uprawnienia i upoważnienia właściwe dla danego Zakładu Górniczego do pracy przy urządzeniach elektroenergetycznych o napięciu znamionowym do kv. waga : Nastawy przekaźnika sterowniczo-zabezpieczeniowego typu PM- powinny wykonywać osoby przeszkolone przez producenta przekaźnika. Miejsce instalacji wyłącznika stycznikowego powinno spełniać wymagania warunków pracy urządzenia. Powinno być dobrane tak, aby nie narażać wyłącznika na uszkodzenia mechaniczne. W miarę możliwości wyłącznik należy instalować w miejscu suchym. W miejscach zagrożonych pojawieniem się wody wyłącznik należy zawiesić lub ustawić na podwyższeniu. Po ustawieniu wyłącznika należy wykonać następujące czynności instalacyjne:. Dokonać podłączeń przewodów dopływowych i odpływowych, zwrócić szczególną uwagę, aby nie powstały naprężenia kabli mogące doprowadzić do ich uszkodzeń lub wyrwania wpustów kablowych.. Sprawdzić poprawność uziemienia obudowy wyłącznika stycznikowego. Obudowa musi być poprzez zaciski połączona z kopalnianą siecią uziemiających przewodów ochronnych.. Do zacisków na listwie sterowniczej podłączyć przewody sterownicze.. Sprawdzić poprawność i trwałość wykonanych połączeń.. Zabezpieczyć kable dopływowe, odpływowe i sterownicze przed wysuwaniem się poprzez dokręcenie śrub dociskowych wpustów kablowych.. Nie wykorzystywane wpusty kablowe należy zaślepić za pomocą odpowiednich sy metro. 7. Dokładnie przykręcić śruby drzwi komory głównej i pokryw komór przyłączowych. 8. pewnić się czy osoba uprawniona dokonała nastaw przekaźnika PM- zgodnie z wymaganiami podanymi w dokumentacji zasilanego urządzenia. 9. Sprawdzić działanie odłącznika poprzez kilkukrotne dokonanie czynności łączeniowych. 0. Sprawdzić poprawność działania obwodów zabezpieczeń upływowych odpływu 00V (0V, 000V) za pomocą łączników. Po załączeniu łączników na elewacji przekaźników sterowniczo zabezpieczeniowych PM- powinny zaświecić się diody LED oznaczone symbolem. Na wyświetlaczu LCD powinien pojawić się komunikat:!!! Blokada!!! p«yw 00V.k 00.0k (wskazanie przekaźnika może się różnić w zależności zaprogramowanego komunikatu dla rezystancji ).

27 Ex-DTR Strona 7 Stron 0 Wersja... Sprawdzić poprawność działania obwodu zabezpieczenia nadmiarowo-prądowego odpływu głównego 00V (0V, 000V) za pomocą łączników i. Po załączeniu i przytrzymaniu łączników przez około sekund w pozycji <> przekaźniki PM- wygenerują wewnętrzny sygnał testowy. Poprawne działanie obwodów potwierdzone będzie komunikatem który pojawiającym się na wyświetlaczach LCD : Aby opuścić funkcję testową należy załączyć i przytrzymać przez około sekund łącznik. Pojawienie się komunikatu: Test zabezpiecz. zwarciow.- OK! 00.0k 00.0k Test zabezpiecz. zwarciow.-b«d! 00.0k 00.0k oznacza, że przekaźnik wykrył błąd w torze pomiarowym zabezpieczenia nadmiarowo prądowego. Błąd może być spowodowany uszkodzeniem przekaźnika sterowniczo zabezpieczeniowego PM-, uszkodzeniem przewodu łączącego przetworniki z przekaźnikiem lub błędnymi nastawami przekaźnika.

28 Ex-DTR Strona 8 Stron 0 Wersja Eksploatacja. ruchomienie Wyłącznika Stycznikowego Ognioszczelnego typu należy przeprowadzić po zainstalowaniu go zgodnie z p.8.. Bieżące kontrole eksploatacyjne wyłącznika należy przeprowadzać zgodnie z p. 7.9 załącznika nr do Rozporządzenia Ministra Gospodarki z dnia w sprawie bezpieczeństwa i higieny pracy, prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w podziemnych zakładach górniczych (Dz.. Nr 9, poz. 9). Podczas kontroli wyłącznika należy wykonać następujące czynności:. Sprawdzić poprawność zamknięcia pokryw komór przyłączowych i drzwi komory głównej.. Sprawdzić poprawność działania obwodów zabezpieczenia upływowego odpływu 00V (0V, 000V) za pomocą łącznika. Po załączeniu łącznika na elewacji przekaźnika sterowniczo zabezpieczeniowego PM- powinna zaświecić się dioda LED oznaczona symbolem. Na wyświetlaczu LCD powinien pojawić się komunikat: (wskazanie przekaźnika może się różnić w zależności zaprogramowanego komunikatu dla rezystancji ).. Sprawdzić poprawność działania obwodów zabezpieczenia nadmiarowo-prądowego odpływu głównego 00V (0V, 000V) za pomocą łączników i. Po załączeniu i przytrzymaniu łączników przez około sekund w pozycji <> przekaźniki PM- wygenerują wewnętrzny sygnał testowy. Poprawne działanie obwodów potwierdzone będzie komunikatem pojawiającym się na wyświetlaczach LCD : Aby opuścić funkcję testową należy załączyć i przytrzymać przez około sekund łącznik. Pojawienie się komunikatu:!!! Blokada!!! p«yw 00V.k 00.0k Test zabezpiecz. zwarciow.- OK! 00.0k 00.0k Test zabezpiecz. zwarciow.-b«d! 00.0k 00.0k oznacza, że przekaźnik wykrył błąd w torze pomiarowym zabezpieczenia nadmiarowo prądowego. Błąd może być spowodowany uszkodzeniem przekaźnika sterowniczo zabezpieczeniowego PM- lub błędnymi nastawami przekaźnika.
