separator prądów wirowych eddy current separators

Transkrypt

1 urządzenia magnetyczne magnetic technology separator prądów wirowych eddy current separators

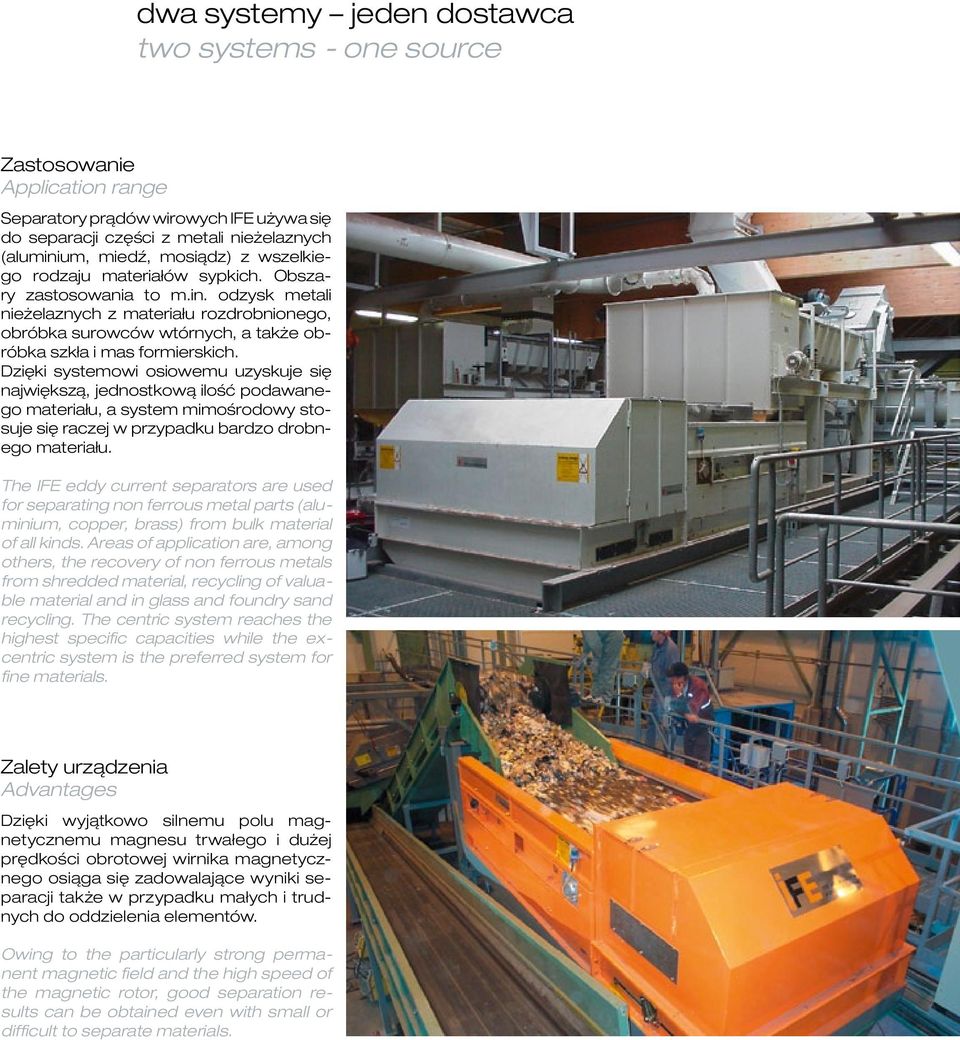

2 dwa systemy jeden dostawca two systems - one source Zastosowanie Application range Separatory prądów wirowych IFE używa się do separacji części z metali nieżelaznych (aluminium, miedź, mosiądz) z wszelkiego rodzaju materiałów sypkich. Obszary zastosowania to m.in. odzysk metali nieżelaznych z materiału rozdrobnionego, obróbka surowców wtórnych, a także obróbka szkła i mas formierskich. Dzięki systemowi osiowemu uzyskuje się największą, jednostkową ilość podawanego materiału, a system mimośrodowy stosuje się raczej w przypadku bardzo drobnego materiału. The IFE eddy current separators are used for separating non ferrous metal parts (aluminium, copper, brass) from bulk material of all kinds. Areas of application are, among others, the recovery of non ferrous metals from shredded material, recycling of valuable material and in glass and foundry sand recycling. The centric system reaches the highest specifi c capacities while the excentric system is the preferred system for fi ne materials. Zalety urządzenia Advantages Dzięki wyjątkowo silnemu polu magnetycznemu magnesu trwałego i dużej prędkości obrotowej wirnika magnetycznego osiąga się zadowalające wyniki separacji także w przypadku małych i trudnych do oddzielenia elementów. Owing to the particularly strong permanent magnetic fi eld and the high speed of the magnetic rotor, good separation results can be obtained even with small or diffi cult to separate materials.

3 ekspert w zakresie separacji metali nieżelaznych the specialist for NF-metals separation Budowa Construction Separator prądów wirowych IFE składa się z taśmy przenośnikowej z dwoma krążkami zwrotnymi. Krążek taśmy przenośnikowej w obszarze podawania jest napędzany za pomocą motoreduktora, a prędkość biegu taśmy można zmieniać elektronicznie i bezstopniowo. Uszczelnienie labiryntowe i zamknięta obudowa uniemożliwiają dostawanie się ciał obcych do wnętrza urządzenia, dzięki czemu zmniejsza się liczba jego awarii. W krążku zwrotnym w obszarze zrzutu znajduje się system bardzo silnych, szybko obracających się magnesów trwałych. Wskutek specjalnej budowy wytwarza się impulsowe pole magnetyczne. Prędkość obrotową wirnika magnetycznego można elektronicznie i bezstopniowo zmieniać w celu dopasowania jej do właściwości danego materiału. Cały system ma charakter modułowy rynna wibracyjna/separator/ jednostka separująca i jest zamontowany na ramie podstawowej, co umożliwia łatwy montaż i transport. Jednostkę separującą można wyposażyć w drugi oddzielacz do separacji części z materiałów ferromagnetycznych oraz w automatyczne urządzenie regulacyjne. Kompletny układ sterowania z licznymi funkcjami gwarantuje optymalne dopasowanie do danego podawanego materiału, dzięki czemu uzyskuje się najlepsze wyniki separacji. The IFE eddy current separator consists of a belt conveyor with two pulleys. The pulley on the feeding side of the belt conveyor is driven by a gear motor, the belt speed is electronically infi nitely variable. A labyrinth seal and a closed housing protects the bearings from ingress of foreign matter. An extremely strong, fast rotating permanent magnetic system is located in the head pulley of the belt conveyor. The special structure generates a pulse-like magnetic fi eld, and it has an electronically, infi - nitely variable speed. The entire device can be a modular construction vibrofeeder/eddy current separator/separating unit mounted on a base frame and can therefore be easily transported and assembled. The separating unit can be equipped with a second splitter for separation of ferromagnetic particles and with an automatic adjusting device. A complex control cabinet unit guarantees the best adjustment to the specifi c feed material resulting in the best separation.

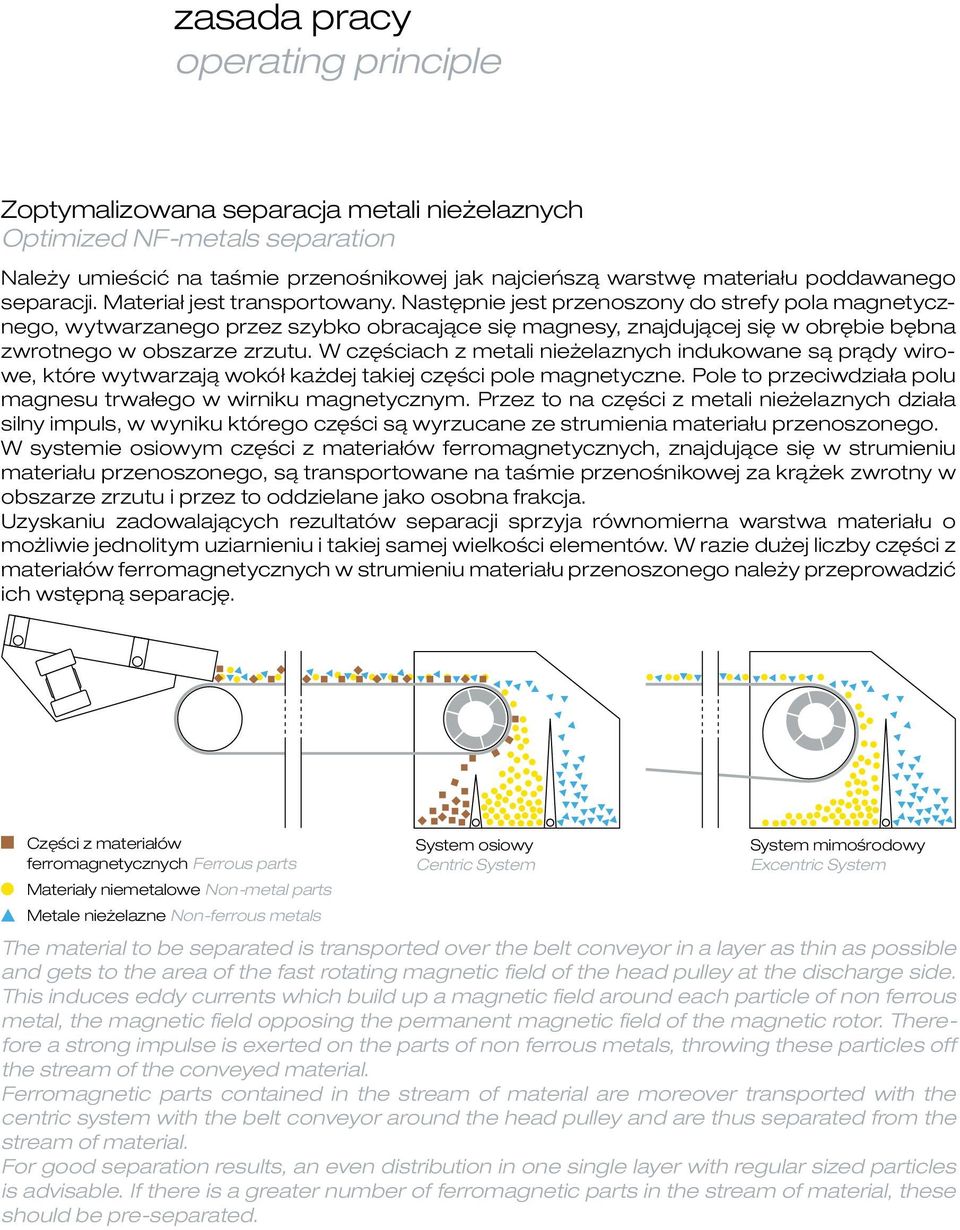

4 zasada pracy operating principle Zoptymalizowana separacja metali nieżelaznych Optimized NF-metals separation Należy umieścić na taśmie przenośnikowej jak najcieńszą warstwę materiału poddawanego separacji. Materiał jest transportowany. Następnie jest przenoszony do strefy pola magnetycznego, wytwarzanego przez szybko obracające się magnesy, znajdującej się w obrębie bębna zwrotnego w obszarze zrzutu. W częściach z metali nieżelaznych indukowane są prądy wirowe, które wytwarzają wokół każdej takiej części pole magnetyczne. Pole to przeciwdziała polu magnesu trwałego w wirniku magnetycznym. Przez to na części z metali nieżelaznych działa silny impuls, w wyniku którego części są wyrzucane ze strumienia materiału przenoszonego. W systemie osiowym części z materiałów ferromagnetycznych, znajdujące się w strumieniu materiału przenoszonego, są transportowane na taśmie przenośnikowej za krążek zwrotny w obszarze zrzutu i przez to oddzielane jako osobna frakcja. Uzyskaniu zadowalających rezultatów separacji sprzyja równomierna warstwa materiału o możliwie jednolitym uziarnieniu i takiej samej wielkości elementów. W razie dużej liczby części z materiałów ferromagnetycznych w strumieniu materiału przenoszonego należy przeprowadzić ich wstępną separację. Części z materiałów ferromagnetycznych Ferrous parts Materiały niemetalowe Non-metal parts Metale nieżelazne Non-ferrous metals System osiowy Centric System System mimośrodowy Excentric System The material to be separated is transported over the belt conveyor in a layer as thin as possible and gets to the area of the fast rotating magnetic fi eld of the head pulley at the discharge side. This induces eddy currents which build up a magnetic fi eld around each particle of non ferrous metal, the magnetic fi eld opposing the permanent magnetic fi eld of the magnetic rotor. Therefore a strong impulse is exerted on the parts of non ferrous metals, throwing these particles off the stream of the conveyed material. Ferromagnetic parts contained in the stream of material are moreover transported with the centric system with the belt conveyor around the head pulley and are thus separated from the stream of material. For good separation results, an even distribution in one single layer with regular sized particles is advisable. If there is a greater number of ferromagnetic parts in the stream of material, these should be pre-separated.

5 Funkcje specjalne Special functions W Wyjątkowo silne impulsowe pole magnetyczne poprzez optymalne zastosowanie materiału magnetycznego W Skuteczne działanie wgłębne pola magnetycznego W Kompletny układ sterowania separatorem magnetycznym i rynną wibracyjną W Elektroniczna regulacja prędkości rynny wibracyjnej, taśmy przenośnikowej i wirnika magnetycznego w celu optymalnego dopasowania do właściwości danego materiału W Prędkość biegu taśmy od 0,8 do 3,4 [m/s] W Prędkość obrotowa wirnika magnetycznego od 600 do 2500 [obr./min] W Monitorowanie funkcji i prędkości obrotowej taśmy przenośnikowej i wirnika magnetycznego W Monitorowanie biegu pochyłego taśmy przenośnikowej W Opróżnienie taśmy przenośnikowej w przypadku awarii zasilania poprzez prądnicowe zasilanie drugostronne wirnika magnetycznego w celu zasilania silnika napędowego taśmy W Niskie koszty konserwacji, solidne wykonanie W Automatyczne przestawienie oddzielacza przy użyciu przekładni o wzdłużnym skoku wrzeciona (opcjonalnie) W A particularly strong magnetic fi eld through an optimum use of the magnetic material W A good deep action of the magnetic fi eld W A complete control for the magnetic separator and the vibrofeeder W Electronic speed adjustment of the vibro feeder, the belt conveyor and the magnetic rotor for an optimum adaptation to the respective material characteristics W Belt speed of 0.8 to 3,4 [m/s] W Speed of the magnetic rotor from 600 to 2500 [rpm] W Functional control and control of the speed of the belt and magnetic rotor W Control of belt tracking W Empty feeding of the belt conveyor in case of voltage loss through generatory return feeding of the magnetic rotor for actuation of the belt driving motor W Low-maintenance and solid construction W Electronic splitter adjustment by means of sliding spindle lift gear system (option)

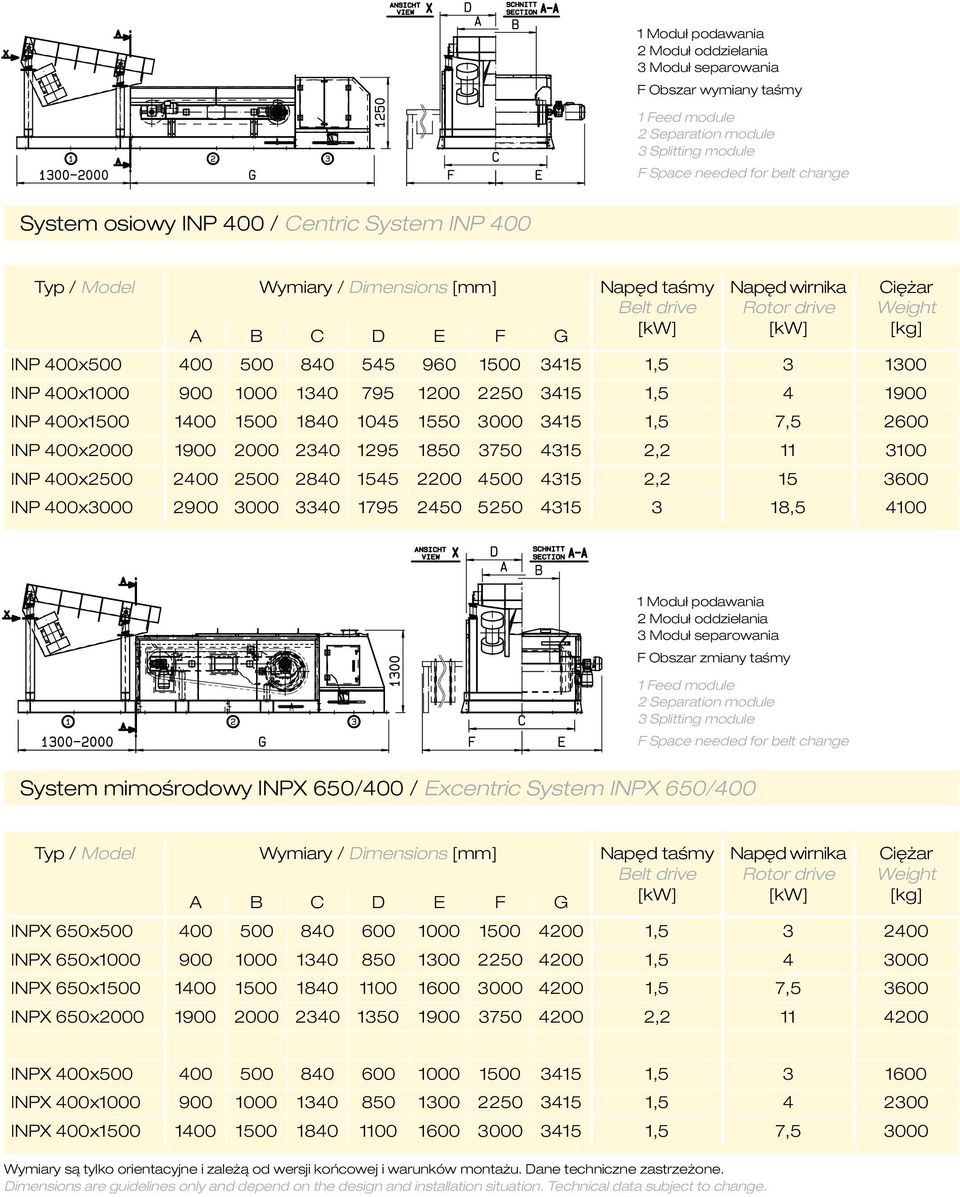

6 1 Moduł podawania 2 Moduł oddzielania 3 Moduł separowania F Obszar wymiany taśmy 1 Feed module 2 Separation module 3 Splitting module F Space needed for belt change System osiowy INP 400 / Centric System INP 400 Typ / Model Wymiary / Dimensions [mm] Napęd taśmy Belt drive A B C D E F G [kw] Napęd wirnika Rotor drive [kw] Ciężar Weight [kg] INP 400x , INP 400x , INP 400x ,5 7, INP 400x , INP 400x , INP 400x , Moduł podawania 2 Moduł oddzielania 3 Moduł separowania F Obszar zmiany taśmy 1 Feed module 2 Separation module 3 Splitting module F Space needed for belt change System mimośrodowy INPX 650/400 / Excentric System INPX 650/400 Typ / Model Wymiary / Dimensions [mm] Napęd taśmy Belt drive A B C D E F G [kw] Napęd wirnika Rotor drive [kw] Ciężar Weight [kg] INPX 650x , INPX 650x , INPX 650x ,5 7, INPX 650x , INPX 400x , INPX 400x , INPX 400x ,5 7, Wymiary są tylko orientacyjne i zależą od wersji końcowej i warunków montażu. Dane techniczne zastrzeżone. Dimensions are guidelines only and depend on the design and installation situation. Technical data subject to change.

7 wyposażenie scope of supply Standardowy zakres dostawy Standard scope of supply W Osiowy (INP) lub mimośrodowy (INPX) moduł oddzielania (separacji) W Określona liczba listew magnetycznych według zapotrzebowania W Moduł separowania W Rama W Układ sterowania Surowiec Raw material W Centric (INP) or excentric (INPX) separation module W Number of magnetic bars depending on duty W Splitting module W Frame W Control cabinet Wyposażenie specjalne Optional features W Rozstaw osi zgodnie z życzeniem klienta W Pokrywa W Moduł podawania = przenośnik korytowy W Strefa 22 ATEX W Zsuwnie wylotowe W System automatycznego smarowania W Zgarniacz taśmowy Metale nieżelazne NF-metals W Distance c/c acc. to request W Cover W Feed module = panfeeder W ATEX zone 22 W Downstream chutes W Automatic greasing system W Belt scraper
