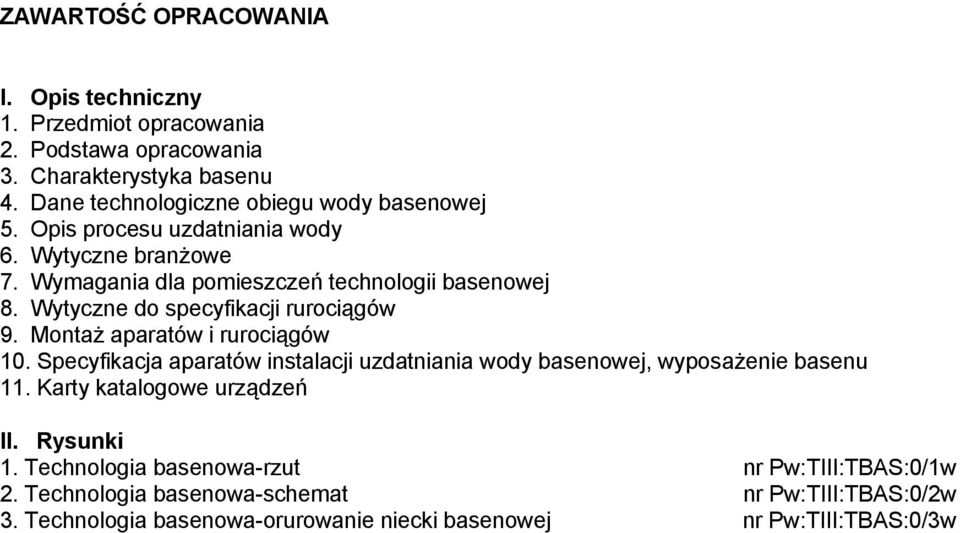

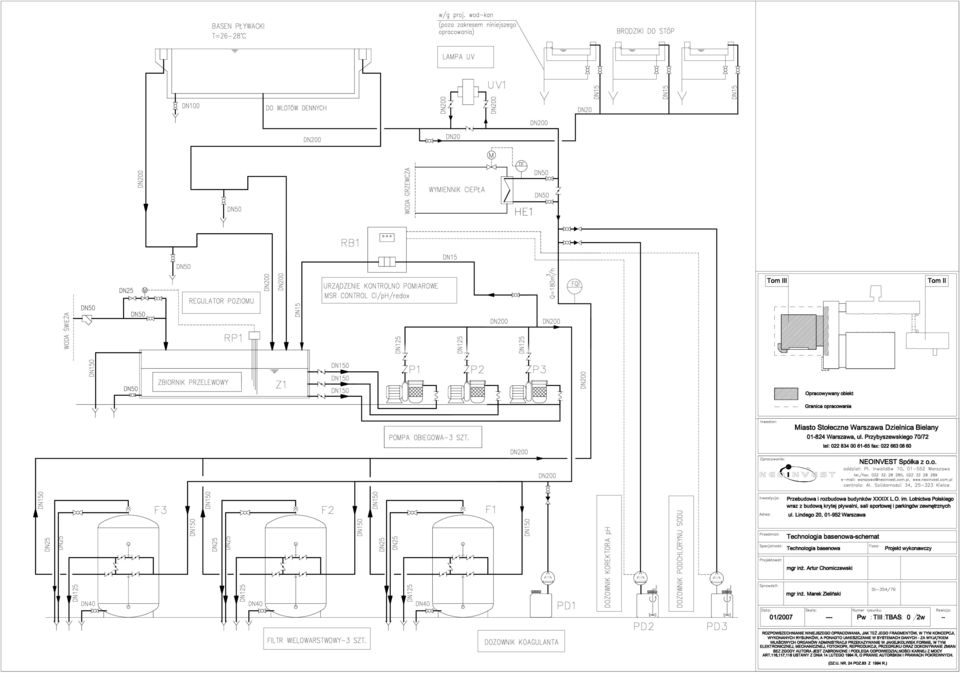

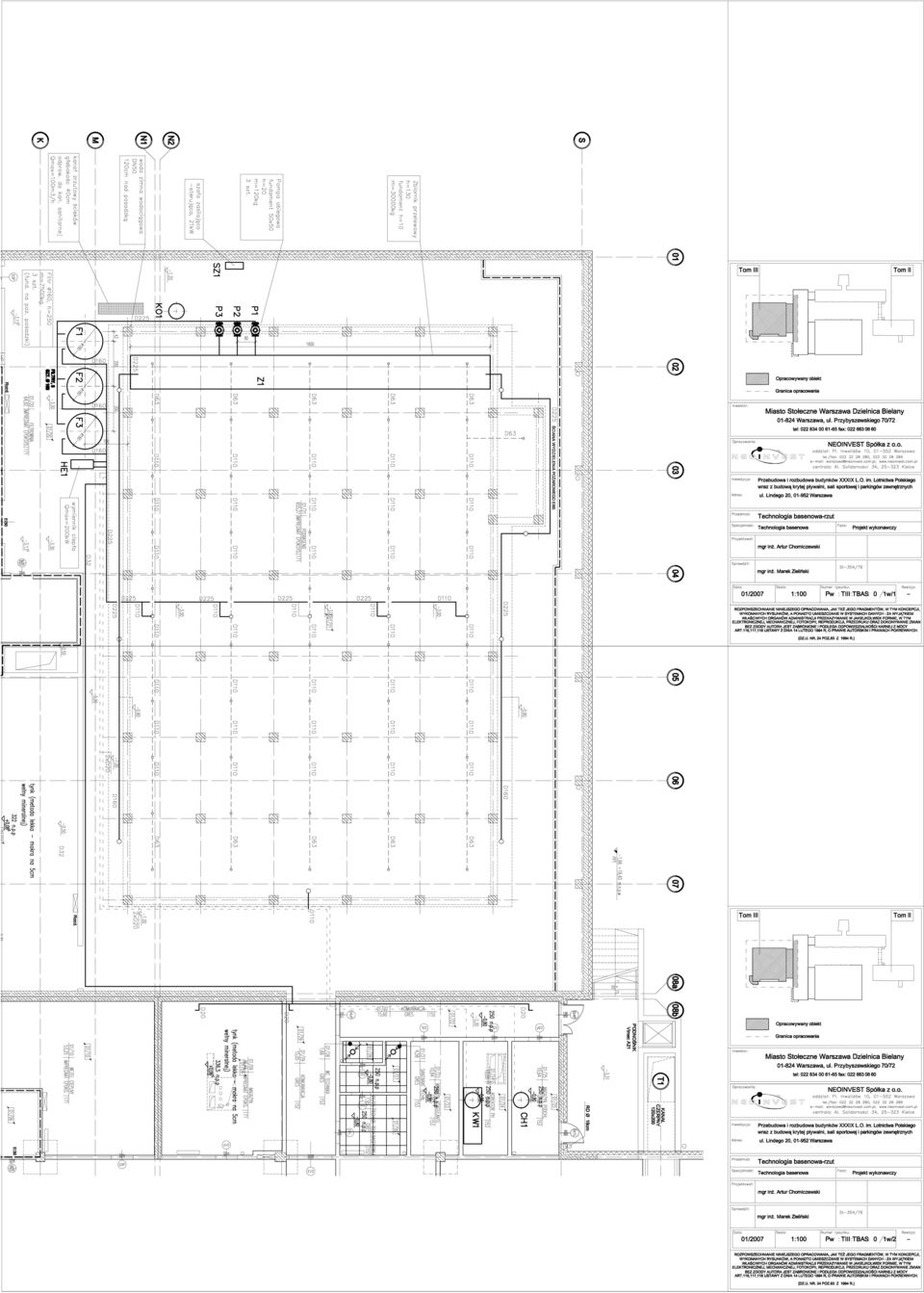

1 ZAWARTOŚĆ OPRACOWANIA I. Opis techniczny 1. Przedmiot opracowania 2. Podstawa opracowania 3. Charakterystyka basenu 4. Dane technologiczne obiegu wody basenowej 5. Opis procesu uzdatniania wody 6. Wytyczne branżowe 7. Wymagania dla pomieszczeń technologii basenowej 8. Wytyczne do specyfikacji rurociągów 9. Montaż aparatów i rurociągów 10. Specyfikacja aparatów instalacji uzdatniania wody basenowej, wyposażenie basenu 11. Karty katalogowe urządzeń II. Rysunki 1. Technologia basenowa-rzut nr Pw:TIII:TBAS:0/1w 2. Technologia basenowa-schemat nr Pw:TIII:TBAS:0/2w 3. Technologia basenowa-orurowanie niecki basenowej nr Pw:TIII:TBAS:0/3w

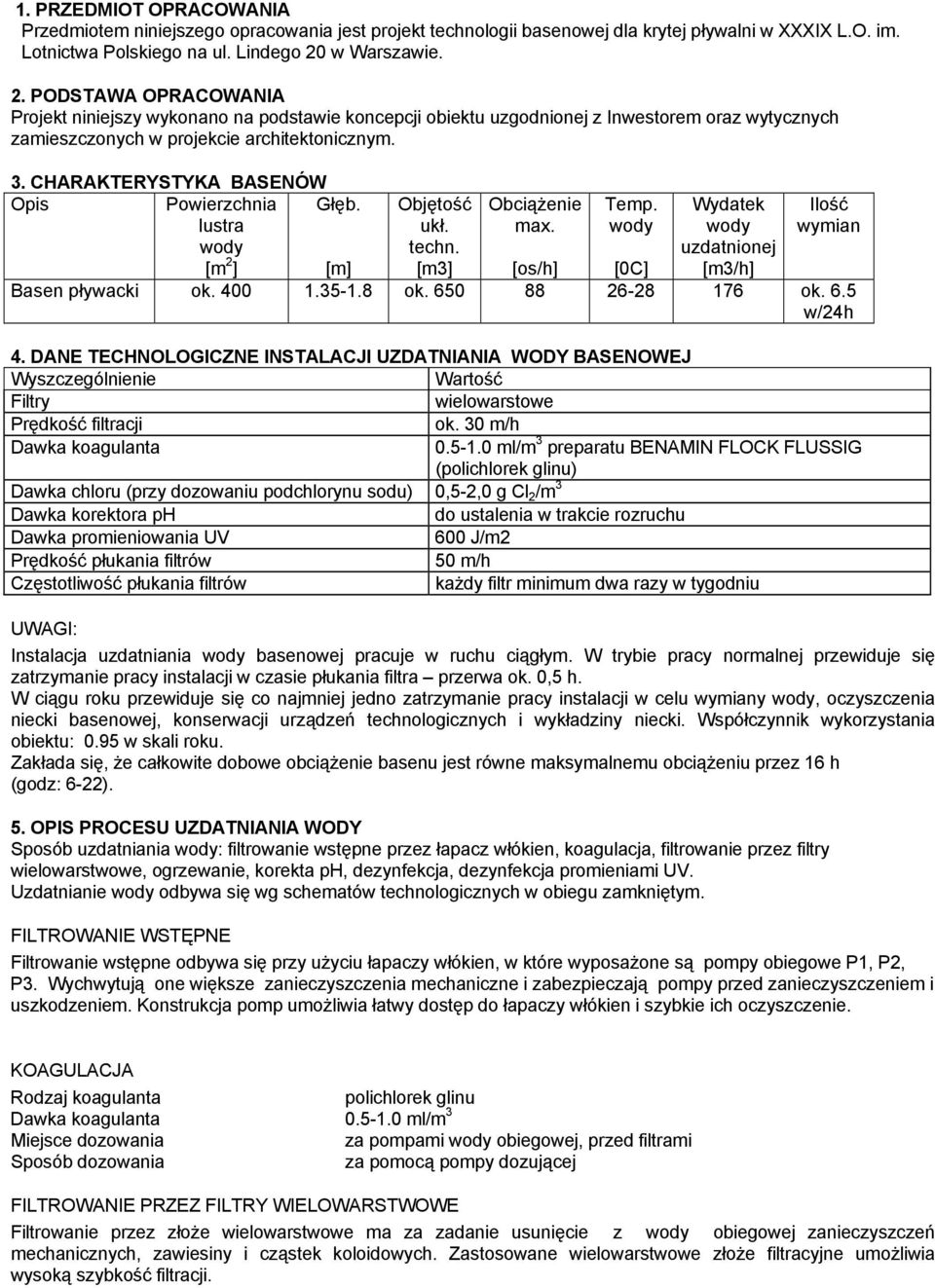

2 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt technologii basenowej dla krytej pływalni w XXXIX L.O. im. Lotnictwa Polskiego na ul. Lindego 20 w Warszawie. 2. PODSTAWA OPRACOWANIA Projekt niniejszy wykonano na podstawie koncepcji obiektu uzgodnionej z Inwestorem oraz wytycznych zamieszczonych w projekcie architektonicznym. 3. CHARAKTERYSTYKA BASENÓW Opis Powierzchnia lustra Głęb. Objętość ukł. Obciążenie max. Temp. wody Wydatek wody Ilość wymian wody [m 2 ] [m] techn. [m3] [os/h] [0C] uzdatnionej [m3/h] Basen pływacki ok ok ok. 6.5 w/24h 4. DANE TECHNOLOGICZNE INSTALACJI UZDATNIANIA WODY BASENOWEJ Wyszczególnienie Wartość Filtry wielowarstowe Prędkość filtracji ok. 30 m/h Dawka koagulanta ml/m 3 preparatu BENAMIN FLOCK FLUSSIG (polichlorek glinu) Dawka chloru (przy dozowaniu podchlorynu sodu) 0,5-2,0 g Cl 2 /m 3 Dawka korektora ph do ustalenia w trakcie rozruchu Dawka promieniowania UV 600 J/m2 Prędkość płukania filtrów 50 m/h Częstotliwość płukania filtrów każdy filtr minimum dwa razy w tygodniu UWAGI: Instalacja uzdatniania wody basenowej pracuje w ruchu ciągłym. W trybie pracy normalnej przewiduje się zatrzymanie pracy instalacji w czasie płukania filtra przerwa ok. 0,5 h. W ciągu roku przewiduje się co najmniej jedno zatrzymanie pracy instalacji w celu wymiany wody, oczyszczenia niecki basenowej, konserwacji urządzeń technologicznych i wykładziny niecki. Współczynnik wykorzystania obiektu: 0.95 w skali roku. Zakłada się, że całkowite dobowe obciążenie basenu jest równe maksymalnemu obciążeniu przez 16 h (godz: 6-22). 5. OPIS PROCESU UZDATNIANIA WODY Sposób uzdatniania wody: filtrowanie wstępne przez łapacz włókien, koagulacja, filtrowanie przez filtry wielowarstwowe, ogrzewanie, korekta ph, dezynfekcja, dezynfekcja promieniami UV. Uzdatnianie wody odbywa się wg schematów technologicznych w obiegu zamkniętym. FILTROWANIE WSTĘPNE Filtrowanie wstępne odbywa się przy użyciu łapaczy włókien, w które wyposażone są pompy obiegowe P1, P2, P3. Wychwytują one większe zanieczyszczenia mechaniczne i zabezpieczają pompy przed zanieczyszczeniem i uszkodzeniem. Konstrukcja pomp umożliwia łatwy dostęp do łapaczy włókien i szybkie ich oczyszczenie. KOAGULACJA Rodzaj koagulanta polichlorek glinu Dawka koagulanta ml/m 3 Miejsce dozowania za pompami wody obiegowej, przed filtrami Sposób dozowania za pomocą pompy dozującej FILTROWANIE PRZEZ FILTRY WIELOWARSTWOWE Filtrowanie przez złoże wielowarstwowe ma za zadanie usunięcie z wody obiegowej zanieczyszczeń mechanicznych, zawiesiny i cząstek koloidowych. Zastosowane wielowarstwowe złoże filtracyjne umożliwia wysoką szybkość filtracji.

3 Szybkość filtrowania przyjęto ok. 30 m/h. Woda do płukania filtra pobierana jest ze zbiornika Z1 i odprowadzana do kanalizacji sanitarnej. PODGRZEWANIE Podgrzewanie wody obiegowej odbywa się w wymienniku ciepła zasilanym wodą gorącą. Uwaga: zasilanie wymiennika wodą gorącą nie wchodzi w zakres projektu technologicznego. KOREKTA ph Rodzaj korektora Dawka korektora Miejsce dozowania Sposób dozowania wodorosiarczan sodowy do ustalenia w czasie eksploatacji do rurociągu wody obiegowej za filtrem za pomocą dozownika z pompą sterowaną automatycznie DEZYNFEKCJA Rodzaj środka dezynfekcyjnego podchloryn sodu Dawka środka dezynfekcyjnego ml/m 3 Miejsce dozowania do rurociągu wody obiegowej za filtrem Sposób dozowania za pomocą dozownika z pompą sterowaną automatycznie Stężenie chloru wolnego - nie mniejsze niż 0,2 g Cl 2 /m 3 na odpływie wody z basenu Rzeczywiste dobowe zapotrzebowanie chloru zostanie ustalone w czasie rozruchu technologicznego. DEZYNFEKCJA PROMIENIAMI UV Dezynfekcja odbywa się w średniociśnieniowej lampie UV. Promienie UV-C o długości fal od 200 do 290nm są absorbowane przez mikroorganizmy w wodzie i niszczą DNA, ściany komórek, proteiny i enzymy, a tym samym mechanizmy rozrodcze komórek bakterii i wirusów. UKŁAD STEROWANIA Układ sterowania realizuje wszystkie wynikające z technologii regulacje i blokady. Zlokalizowany jest wewnątrz szafy zasilająco sterowniczej. Podstawowe pomiary to: Pomiar przepływu wody Funkcje: kontrola ilości wody uzupełnianej (wodomierz) pomiar przepływu wody obiegowej w basenie (przepływomierz cieczowy) Sygnalizacja poziomu w zbiorniku przelewowym przy poziomie H wyłączany jest zawór wody uzupełniającej przy poziomie L załączany jest zawór wody uzupełniającej przy poziomie LL automatyka wyłącza pompy wody obiegowej; ponowne załączenie może mieć miejsce po osiągnięciu poziomu L Lokalne wskazanie ciśnienia za filtrem Funkcja: określenie straty ciśnienia na złożu, kontrola pracy filtra wyposażenie fabryczne filtra Lokalne wskazanie ciśnienia przed filtrem Funkcja: określenie straty ciśnienia na złożu, kontrola pracy filtra wyposażenie fabryczne filtra Pomiar potencjału redox Pomiar i regulacja ph wody basenowej pomiar ph regulacja wydajności dozownika Pomiar i regulacja stężenia wolnego chloru w wodzie w niecce basenowej pomiar stężenia wolnego chloru regulacja wydajności dozownika

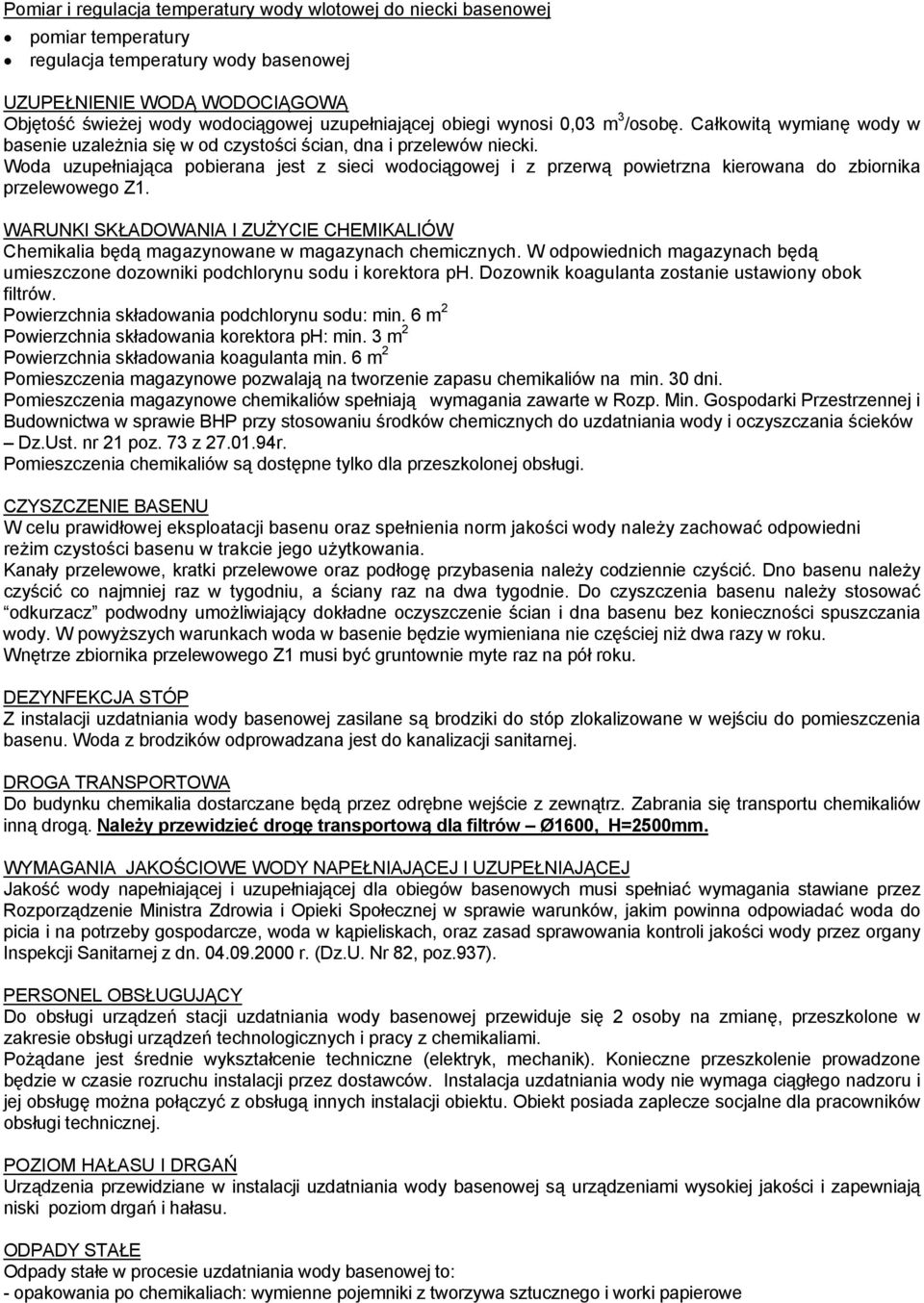

4 Pomiar i regulacja temperatury wody wlotowej do niecki basenowej pomiar temperatury regulacja temperatury wody basenowej UZUPEŁNIENIE WODĄ WODOCIĄGOWĄ Objętość świeżej wody wodociągowej uzupełniającej obiegi wynosi 0,03 m 3 /osobę. Całkowitą wymianę wody w basenie uzależnia się w od czystości ścian, dna i przelewów niecki. Woda uzupełniająca pobierana jest z sieci wodociągowej i z przerwą powietrzna kierowana do zbiornika przelewowego Z1. WARUNKI SKŁADOWANIA I ZUŻYCIE CHEMIKALIÓW Chemikalia będą magazynowane w magazynach chemicznych. W odpowiednich magazynach będą umieszczone dozowniki podchlorynu sodu i korektora ph. Dozownik koagulanta zostanie ustawiony obok filtrów. Powierzchnia składowania podchlorynu sodu: min. 6 m 2 Powierzchnia składowania korektora ph: min. 3 m 2 Powierzchnia składowania koagulanta min. 6 m 2 Pomieszczenia magazynowe pozwalają na tworzenie zapasu chemikaliów na min. 30 dni. Pomieszczenia magazynowe chemikaliów spełniają wymagania zawarte w Rozp. Min. Gospodarki Przestrzennej i Budownictwa w sprawie BHP przy stosowaniu środków chemicznych do uzdatniania wody i oczyszczania ścieków Dz.Ust. nr 21 poz. 73 z r. Pomieszczenia chemikaliów są dostępne tylko dla przeszkolonej obsługi. CZYSZCZENIE BASENU W celu prawidłowej eksploatacji basenu oraz spełnienia norm jakości wody należy zachować odpowiedni reżim czystości basenu w trakcie jego użytkowania. Kanały przelewowe, kratki przelewowe oraz podłogę przybasenia należy codziennie czyścić. Dno basenu należy czyścić co najmniej raz w tygodniu, a ściany raz na dwa tygodnie. Do czyszczenia basenu należy stosować odkurzacz podwodny umożliwiający dokładne oczyszczenie ścian i dna basenu bez konieczności spuszczania wody. W powyższych warunkach woda w basenie będzie wymieniana nie częściej niż dwa razy w roku. Wnętrze zbiornika przelewowego Z1 musi być gruntownie myte raz na pół roku. DEZYNFEKCJA STÓP Z instalacji uzdatniania wody basenowej zasilane są brodziki do stóp zlokalizowane w wejściu do pomieszczenia basenu. Woda z brodzików odprowadzana jest do kanalizacji sanitarnej. DROGA TRANSPORTOWA Do budynku chemikalia dostarczane będą przez odrębne wejście z zewnątrz. Zabrania się transportu chemikaliów inną drogą. Należy przewidzieć drogę transportową dla filtrów Ø1600, H=2500mm. WYMAGANIA JAKOŚCIOWE WODY NAPEŁNIAJĄCEJ I UZUPEŁNIAJĄCEJ Jakość wody napełniającej i uzupełniającej dla obiegów basenowych musi spełniać wymagania stawiane przez Rozporządzenie Ministra Zdrowia i Opieki Społecznej w sprawie warunków, jakim powinna odpowiadać woda do picia i na potrzeby gospodarcze, woda w kąpieliskach, oraz zasad sprawowania kontroli jakości wody przez organy Inspekcji Sanitarnej z dn r. (Dz.U. Nr 82, poz.937). PERSONEL OBSŁUGUJĄCY Do obsługi urządzeń stacji uzdatniania wody basenowej przewiduje się 2 osoby na zmianę, przeszkolone w zakresie obsługi urządzeń technologicznych i pracy z chemikaliami. Pożądane jest średnie wykształcenie techniczne (elektryk, mechanik). Konieczne przeszkolenie prowadzone będzie w czasie rozruchu instalacji przez dostawców. Instalacja uzdatniania wody nie wymaga ciągłego nadzoru i jej obsługę można połączyć z obsługą innych instalacji obiektu. Obiekt posiada zaplecze socjalne dla pracowników obsługi technicznej. POZIOM HAŁASU I DRGAŃ Urządzenia przewidziane w instalacji uzdatniania wody basenowej są urządzeniami wysokiej jakości i zapewniają niski poziom drgań i hałasu. ODPADY STAŁE Odpady stałe w procesie uzdatniania wody basenowej to: - opakowania po chemikaliach: wymienne pojemniki z tworzywa sztucznego i worki papierowe

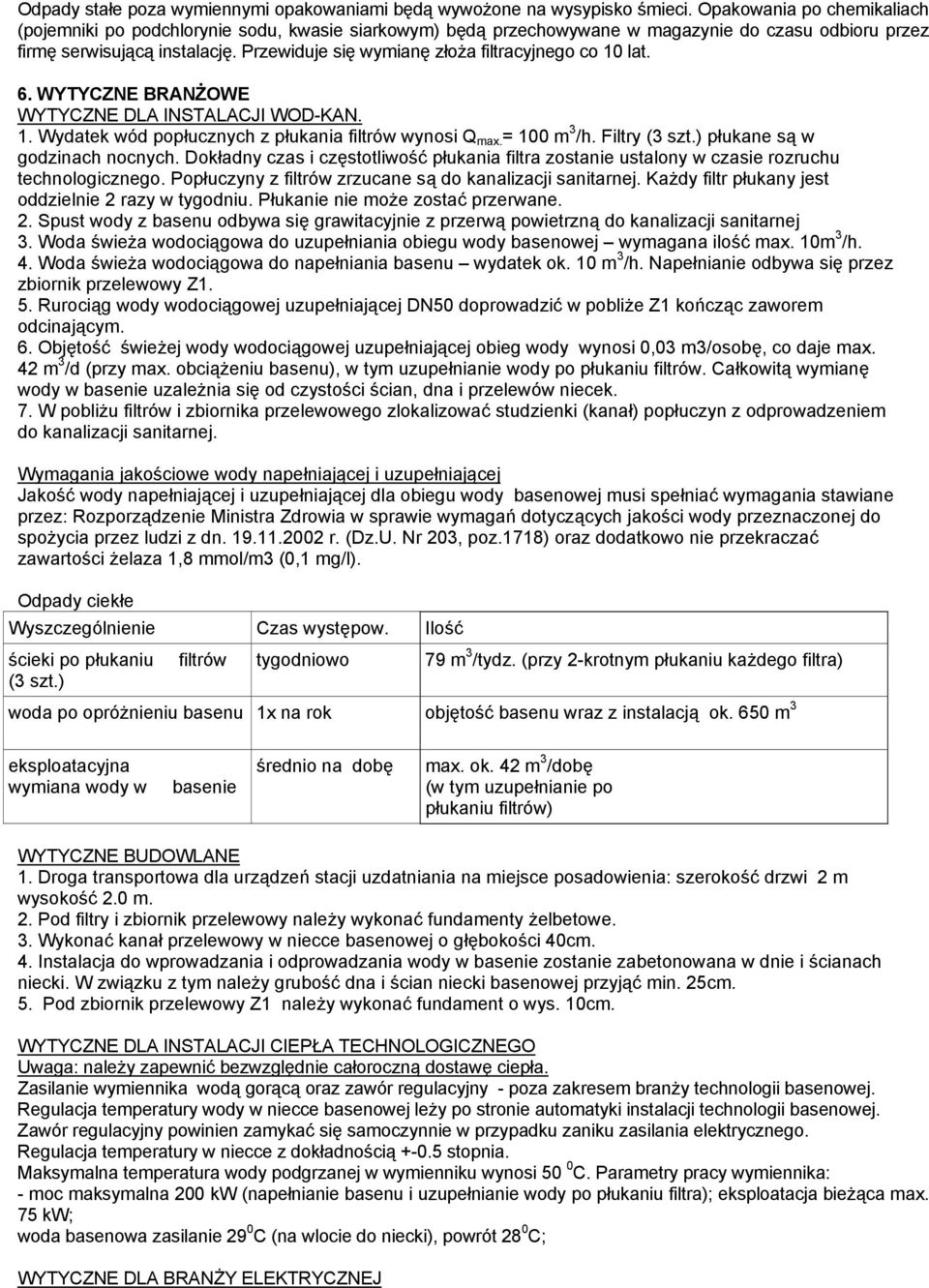

5 Odpady stałe poza wymiennymi opakowaniami będą wywożone na wysypisko śmieci. Opakowania po chemikaliach (pojemniki po podchlorynie sodu, kwasie siarkowym) będą przechowywane w magazynie do czasu odbioru przez firmę serwisującą instalację. Przewiduje się wymianę złoża filtracyjnego co 10 lat. 6. WYTYCZNE BRANŻOWE WYTYCZNE DLA INSTALACJI WOD-KAN. 1. Wydatek wód popłucznych z płukania filtrów wynosi Q max. = 100 m 3 /h. Filtry (3 szt.) płukane są w godzinach nocnych. Dokładny czas i częstotliwość płukania filtra zostanie ustalony w czasie rozruchu technologicznego. Popłuczyny z filtrów zrzucane są do kanalizacji sanitarnej. Każdy filtr płukany jest oddzielnie 2 razy w tygodniu. Płukanie nie może zostać przerwane. 2. Spust wody z basenu odbywa się grawitacyjnie z przerwą powietrzną do kanalizacji sanitarnej 3. Woda świeża wodociągowa do uzupełniania obiegu wody basenowej wymagana ilość max. 10m 3 /h. 4. Woda świeża wodociągowa do napełniania basenu wydatek ok. 10 m 3 /h. Napełnianie odbywa się przez zbiornik przelewowy Z1. 5. Rurociąg wody wodociągowej uzupełniającej DN50 doprowadzić w pobliże Z1 kończąc zaworem odcinającym. 6. Objętość świeżej wody wodociągowej uzupełniającej obieg wody wynosi 0,03 m3/osobę, co daje max. 42 m 3 /d (przy max. obciążeniu basenu), w tym uzupełnianie wody po płukaniu filtrów. Całkowitą wymianę wody w basenie uzależnia się od czystości ścian, dna i przelewów niecek. 7. W pobliżu filtrów i zbiornika przelewowego zlokalizować studzienki (kanał) popłuczyn z odprowadzeniem do kanalizacji sanitarnej. Wymagania jakościowe wody napełniającej i uzupełniającej Jakość wody napełniającej i uzupełniającej dla obiegu wody basenowej musi spełniać wymagania stawiane przez: Rozporządzenie Ministra Zdrowia w sprawie wymagań dotyczących jakości wody przeznaczonej do spożycia przez ludzi z dn r. (Dz.U. Nr 203, poz.1718) oraz dodatkowo nie przekraczać zawartości żelaza 1,8 mmol/m3 (0,1 mg/l). Odpady ciekłe Wyszczególnienie Czas występow. Ilość ścieki po płukaniu (3 szt.) filtrów tygodniowo 79 m 3 /tydz. (przy 2-krotnym płukaniu każdego filtra) woda po opróżnieniu basenu 1x na rok objętość basenu wraz z instalacją ok. 650 m 3 eksploatacyjna wymiana wody w basenie średnio na dobę max. ok. 42 m 3 /dobę (w tym uzupełnianie po płukaniu filtrów) WYTYCZNE BUDOWLANE 1. Droga transportowa dla urządzeń stacji uzdatniania na miejsce posadowienia: szerokość drzwi 2 m wysokość 2.0 m. 2. Pod filtry i zbiornik przelewowy należy wykonać fundamenty żelbetowe. 3. Wykonać kanał przelewowy w niecce basenowej o głębokości 40cm. 4. Instalacja do wprowadzania i odprowadzania wody w basenie zostanie zabetonowana w dnie i ścianach niecki. W związku z tym należy grubość dna i ścian niecki basenowej przyjąć min. 25cm. 5. Pod zbiornik przelewowy Z1 należy wykonać fundament o wys. 10cm. WYTYCZNE DLA INSTALACJI CIEPŁA TECHNOLOGICZNEGO Uwaga: należy zapewnić bezwzględnie całoroczną dostawę ciepła. Zasilanie wymiennika wodą gorącą oraz zawór regulacyjny - poza zakresem branży technologii basenowej. Regulacja temperatury wody w niecce basenowej leży po stronie automatyki instalacji technologii basenowej. Zawór regulacyjny powinien zamykać się samoczynnie w przypadku zaniku zasilania elektrycznego. Regulacja temperatury w niecce z dokładnością stopnia. Maksymalna temperatura wody podgrzanej w wymienniku wynosi 50 0 C. Parametry pracy wymiennika: - moc maksymalna 200 kw (napełnianie basenu i uzupełnianie wody po płukaniu filtra); eksploatacja bieżąca max. 75 kw; woda basenowa zasilanie 29 0 C (na wlocie do niecki), powrót 28 0 C; WYTYCZNE DLA BRANŻY ELEKTRYCZNEJ

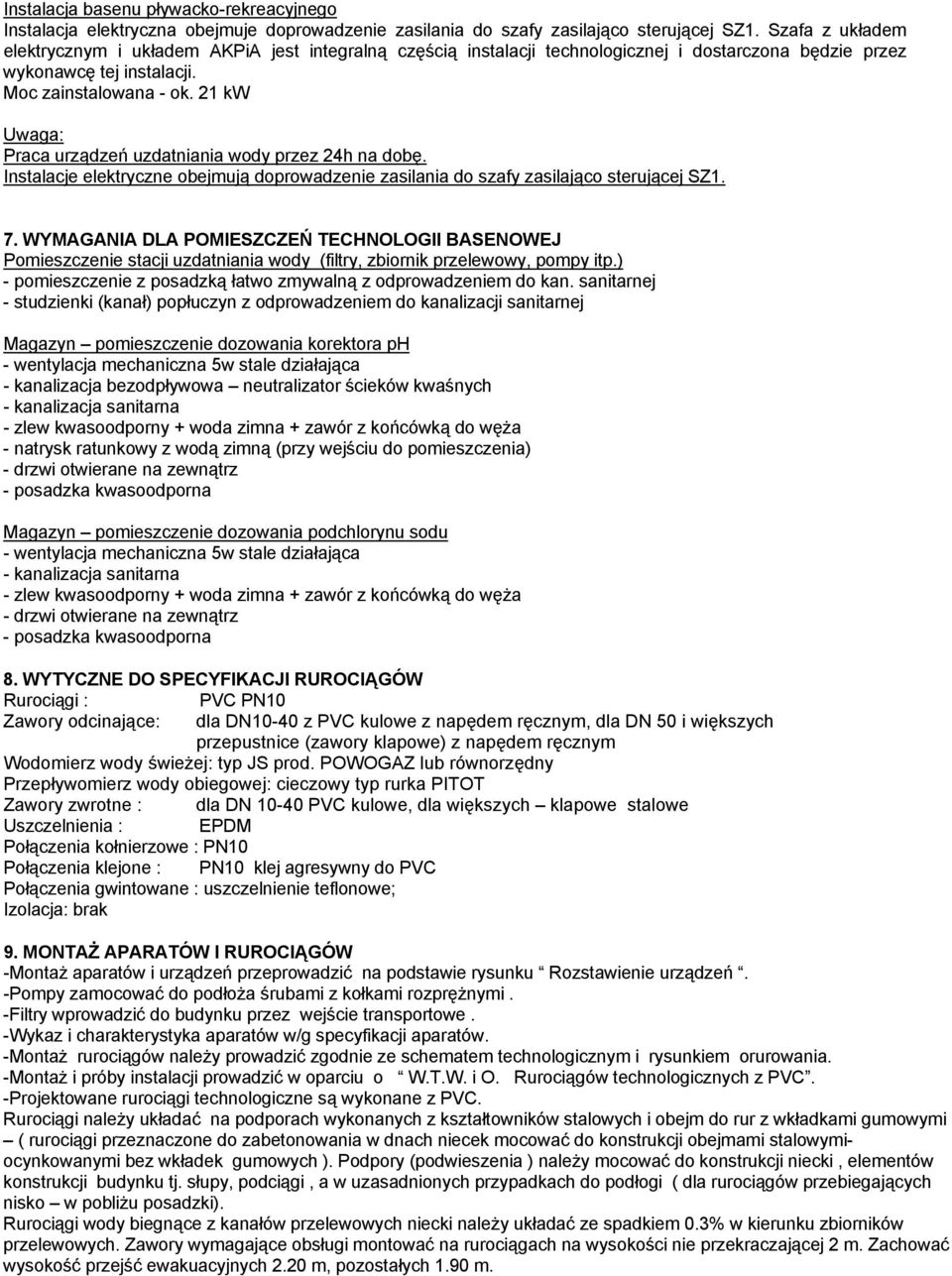

6 Instalacja basenu pływacko-rekreacyjnego Instalacja elektryczna obejmuje doprowadzenie zasilania do szafy zasilająco sterującej SZ1. Szafa z układem elektrycznym i układem AKPiA jest integralną częścią instalacji technologicznej i dostarczona będzie przez wykonawcę tej instalacji. Moc zainstalowana - ok. 21 kw Uwaga: Praca urządzeń uzdatniania wody przez 24h na dobę. Instalacje elektryczne obejmują doprowadzenie zasilania do szafy zasilająco sterującej SZ1. 7. WYMAGANIA DLA POMIESZCZEŃ TECHNOLOGII BASENOWEJ Pomieszczenie stacji uzdatniania wody (filtry, zbiornik przelewowy, pompy itp.) - pomieszczenie z posadzką łatwo zmywalną z odprowadzeniem do kan. sanitarnej - studzienki (kanał) popłuczyn z odprowadzeniem do kanalizacji sanitarnej Magazyn pomieszczenie dozowania korektora ph - wentylacja mechaniczna 5w stale działająca - kanalizacja bezodpływowa neutralizator ścieków kwaśnych - kanalizacja sanitarna - zlew kwasoodporny + woda zimna + zawór z końcówką do węża - natrysk ratunkowy z wodą zimną (przy wejściu do pomieszczenia) - drzwi otwierane na zewnątrz - posadzka kwasoodporna Magazyn pomieszczenie dozowania podchlorynu sodu - wentylacja mechaniczna 5w stale działająca - kanalizacja sanitarna - zlew kwasoodporny + woda zimna + zawór z końcówką do węża - drzwi otwierane na zewnątrz - posadzka kwasoodporna 8. WYTYCZNE DO SPECYFIKACJI RUROCIĄGÓW Rurociągi : PVC PN10 Zawory odcinające: dla DN10-40 z PVC kulowe z napędem ręcznym, dla DN 50 i większych przepustnice (zawory klapowe) z napędem ręcznym Wodomierz wody świeżej: typ JS prod. POWOGAZ lub równorzędny Przepływomierz wody obiegowej: cieczowy typ rurka PITOT Zawory zwrotne : dla DN PVC kulowe, dla większych klapowe stalowe Uszczelnienia : EPDM Połączenia kołnierzowe : PN10 Połączenia klejone : PN10 klej agresywny do PVC Połączenia gwintowane : uszczelnienie teflonowe; Izolacja: brak 9. MONTAŻ APARATÓW I RUROCIĄGÓW -Montaż aparatów i urządzeń przeprowadzić na podstawie rysunku Rozstawienie urządzeń. -Pompy zamocować do podłoża śrubami z kołkami rozprężnymi. -Filtry wprowadzić do budynku przez wejście transportowe. -Wykaz i charakterystyka aparatów w/g specyfikacji aparatów. -Montaż rurociągów należy prowadzić zgodnie ze schematem technologicznym i rysunkiem orurowania. -Montaż i próby instalacji prowadzić w oparciu o W.T.W. i O. Rurociągów technologicznych z PVC. -Projektowane rurociągi technologiczne są wykonane z PVC. Rurociągi należy układać na podporach wykonanych z kształtowników stalowych i obejm do rur z wkładkami gumowymi ( rurociągi przeznaczone do zabetonowania w dnach niecek mocować do konstrukcji obejmami stalowymiocynkowanymi bez wkładek gumowych ). Podpory (podwieszenia ) należy mocować do konstrukcji niecki, elementów konstrukcji budynku tj. słupy, podciągi, a w uzasadnionych przypadkach do podłogi ( dla rurociągów przebiegających nisko w pobliżu posadzki). Rurociągi wody biegnące z kanałów przelewowych niecki należy układać ze spadkiem 0.3% w kierunku zbiorników przelewowych. Zawory wymagające obsługi montować na rurociągach na wysokości nie przekraczającej 2 m. Zachować wysokość przejść ewakuacyjnych 2.20 m, pozostałych 1.90 m.

7 Przewody dozujące chemikaliów (przewody elastyczne zbrojone 6x12mm mat. PP) należy montować w rurach osłonowych z PVC-U - klejonych. Rury osłonowe układać ze spadkiem 0.3% w taki sposób aby zakończenia rur osłonowych były zlokalizowane w miejscach poza strefą przebywania ludzi. Zagadnienia BHP. Należy zwrócić szczególną uwagę na bezpieczeństwo ludzi przy montażu ciężkich aparatów. Zachować ostrożność przy klejeniu PVC ( patrz W.T.W. i O. Rurociągów technologicznych z PVC ).Należy zapewnić środki pierwszej pomocy ( apteczka ) w miejscu wykonywania prac. Należy spełnić wszystkie wymagania zgodnie z Dz.U. nr 21 poz.73 z dn Przygotowywanie chemikaliów dla potrzeb stacji uzdatniania może być dokonywane tylko przez przeszkolonych pracowników wyposażonych w okulary i rękawice ochronne, fartuchy, pompy ręczne do przetłaczania cieczy. Obsługa urządzeń stacji uzdatniania tylko przez przeszkolony personel. Stacja uzdatniania wody basenowej wymaga zmianowego dyżuru personelu technicznego. Transport chemikaliów musi odbywać się z zachowaniem szczególnej ostrożności i może być dokonywany tylko przez osoby przeszkolone i wyposażone w fartuch, rękawice i okulary ochronne. Transport najkrótszą drogą z zewnątrz budynku. 10. SPECYFIKACJA APARATÓW INSTALACJI UZDATNIANIA WODY BASENOWEJ, WYPOSAŻENIE BASENU INSTALACJA UZDATNIANIA WODY BASENOWEJ Urządzenie Ilość 1 pompa obiegowa z prefiltrem - typ UNIBAD /0554X, 3 5.5kW, 60m 3 /h przy h=15m sł. wody (P1, P2, P3) HERBORNER PUMPEN lub równorzędny 2 filtr pionowy DIN19643, typ MEDITTERAN 1600, h=2500, Q=60m 3 /h, masa z 3 wypełnieniem m=7500kg, z kompletem wyposażenia filtra, orurowanie zewnętrzne, złoże filtracyjne, odpowietrznik, manometry (F1, F2, F3) - KOMPLEKS lub równorzędny 3 stacja dozowania koagulanta XB4-1-Flock (PD1) - BWT lub równorzędny 1 4 stacja dozowania podchlorynu sodu MEDO XB4-12/200Cl (PD2) - BWT lub równorzędny 1 5 stacja dozowania korektora ph MEDO XB4-8/100pH (PD3) - BWT lub równorzędny 1 6 urządzenie kontrolno-pomiarowe typ MSR - CONTROL (Cl 2, ph, redox) (RB1) - BWT lub 1 równorzędny 7 zbiornik przelewowy tworzywowy (mat. PP) z ożebrowaniem, króćcami instalacyjnymi, 1 przykrycie, właz, 1600x150x120(wys.)cm, masa z wodą m=30000kg (Z1) 8 automatyczny regulator poziomu wody w zbiorniku przelewowym (sondy+elektrozawór) 1 1 1/2 (RP1)- BWT lub równorzędny 9 wymiennik ciepła płytowy, skręcany ze stali 316, typ M6M-FG29, wraz z zestawem 1 regulacji temperatury i zaworem elektromagnetycznym (HE1) ALFA LAVAL lub równorzędny 10 lampa średniociśnieniowa UV ASTRON 525, 3.64kW, dawka promieniowania UV 600J/m 2 (UV)- BWT lub równorzędny 11 szafa zasilająco sterująca z okablowaniem (SZ1) - BWT lub równorzędny 1 12 taca kwasoodporna z odpływem DN15, 160x80x20(wys.)cm, mat. PP (T) - BWT lub 1 równorzędny WYPOSAŻENIE BASENU 1 słupek startowy; typ niski, wg FINA, mat: stal k.o./tworzywo sztuczne - BWT lub 6 równorzędny 2 lina torowa, dla basenu 25 m, mat: tworzywo/stal k.o.; wg FINA 7 wraz z mocowaniami do ścianek szczytowych - BWT lub równorzędny 3 lina nawrotowa, wg FINA, wraz ze słupkami i tulejami, mat: stal ko/tworzywo 2 dla basenu o szerokości 16m - BWT lub równorzędny 4 lina awaryjnego startu, wg FINA, wraz ze słupkami i tulejami, mat: stal ko/tworzywo 1 dla basenu o szerokości 16m - BWT lub równorzędny 5 odkurzacz podwodny typ CYBERNAUT 25 - BWT lub równorzędny 1 6 dźwig (podnośnik) dla niepełnosprawnych - BWT lub równorzędny 1
