1 Instrukcja instalacji (wersja skrócona) rejestrator sieciowy SVR104BASIC Dystrybucja: Volta Sp. z o.o., ul. Jutrzenki 94, Warszawa tel , fax , volta@volta.com.pl -1-

2 Informacje zawarte w instrukcji Przed przystąpieniem do instalacji i eksploatacji rejestratora naleŝy wnikliwie zapoznać się z poniŝszą instrukcją. Instrukcję naleŝy zachować w bezpiecznym miejscu, aby w razie potrzeby moŝna było do niej zajrzeć po dalsze wskazówki. UWAGA RYZYKO PORAśENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆ UWAGA! ABY ZREDUKOWAĆ RYZYKO PORAśENIA PRĄDEM ELEKTRYCZNYM NIE OTWIERAJ POKRYWY ZEWNĘTRZNEJ. W RAZIE BŁĘDNEGO DZIAŁANIA ODDAJ URZĄDZENIE DO AUTORYZOWANEGO SERWISU UWAGA!!! PAMIĘTAJ O OCHRONIE PRZECIWPRZEPIĘCIOWEJ Rejestratory, jako elementy w znacznym stopniu naraŝone na uszkodzenia spowodowane wyładowaniami atmosferycznymi lub/i innego typu przepięciami, powinny być zabezpieczone dodatkowymi elementami ochrony przepięciowej. W kwestii doboru urządzeń słuŝącej do ochrony zapraszamy na naszą stronę internetową do działu Pomocy Technicznej >> Pytania i odpowiedzi, lub do konsultacji z Działem Technicznym: cctv@volta.com.pl UśYTKOWNICY SYSTEMU SĄ ODPOWIEDZIALNI ZA SPRAWDZENIE ORAZ ZAPOZNANIE SIĘ ZE WSZYTSKIMI REGULACJAMI PRAWNYMI DOTYCZACYMI MONITORINGU ORAZ ZEZWOLEŃ NA NAGRANIA VIDEO ORAZ AUDIO. PRODUCENT NIE ODPOWIADA ZA NADUśYCIA ZWIĄZANE Z UśYTKOWANIEM SPRZĘTU. ABY UCHORONIĆ SIĘ OD RYZYKA PORAśENIA PRĄDEM LUB POśARU NIE WYSTAWIAJ URZĄDZENIA NA DESZCZ, NIE UśYWAJ W ŚRODOWISKACH WILGOTNYCH ORAZ UNIIKAJ WSTRZĄSÓW I UDERZEŃ NIE UMIESZCZAJ śadnych PRZEDMIOTÓW PRZY WENTYLATORZE PODCZAS JEGO PRACY Rejestrator, który został uszkodzony w wyniku braku urządzeń ochrony przepięciowej w instalacji NIE PODLEGA GWARANCJI. Funkcje rejestratorów w zaleŝności od wersji oprogramowania firmware, mogą się róŝnić od tych podanych w instrukcji. -2-

3 -3-

4 Spis treści 1. Zawartość opakowania Opis złącz i przycisków urządzenia Przyciski i diody LED Instalacja dysków twardych Połączenie z rejestratorem Połączenie z wykorzystaniem aplikacji SVR Search Połączenie z rejestratorem z wykorzystaniem domyślnego adresu IP Wybór języka interfejsu 7. Ustawienie hasła uŝytkownika Dodawanie kamer Automatyczne wyszukiwanie kamer Ręczne dodawanie kamer Ustawienia rejestracji

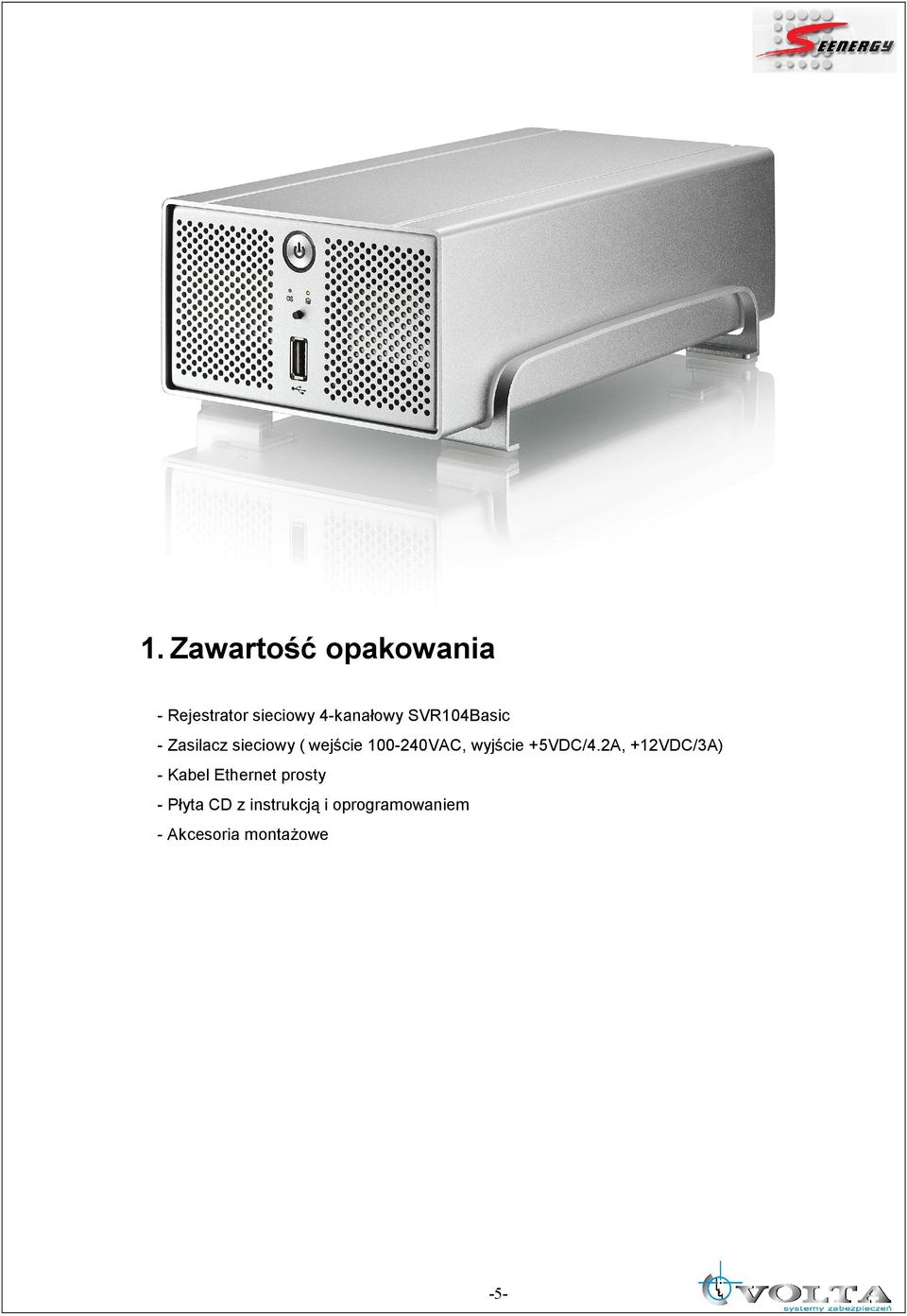

5 1. Zawartość opakowania - Rejestrator sieciowy 4-kanałowy SVR104Basic - Zasilacz sieciowy ( wejście VAC, wyjście +5VDC/4.2A, +12VDC/3A) - Kabel Ethernet prosty - Płyta CD z instrukcją i oprogramowaniem - Akcesoria montaŝowe -5-

6 2. Opis złącz i przycisków urządzenia Panel przedni Przycisk włącz / wyłącz Otwory wentylacyjne Przycisk Manual ręcznego Recording nagrywania button Port USB Diody LED (status urządzenia, sygnalizacja pracy dysku HDD) Panel tylny Otwór zabezpieczenia Micro-Security Wentylator Port Gigabit Ethernet Przycisk Restart Przycisk Reset Port USB Gniazdo zasilania -6-

7 3. Przyciski i diody LED 1. Przycisk POWER włącza / wyłącza zasilanie urządzenia (podświetlony na niebiesko, gdy aktywny) 2. Diody LED: - dioda OS (zielona) - dioda HDD (Ŝółta) Przycisk POWER Diody LED Dioda OS - świecenie ciągłe system w stanie pracy (lub w gotowości do pracy), - zgaszona system wyłączony, - migotanie zamykanie systemu, aktualizacja firmware. UWAGA! W przypadku aktualizacja firmware lub przywracania ustawień z pliku przez USB konieczne jest ręczne zamknięcie i uruchomieni systemu. W przypadku, gdy aktualizacja firmware lub przywracanie ustawień z pliku dokonywane jest za pomocą interfejsu www zamknięcie i ponowne uruchomienie systemu nastąpi automatycznie. Dioda HDD - świecenie ciągłe rejestracja (zapis danych wideo na dysk HDD), - zgaszona brak rejestracji, - migotanie rejestracja manualna (przycisk na panelu przednim). Aby uruchomić rejestrację manualną naleŝy wcisnąć i przytrzymać przez około 2 sekundy przycisk ręcznego nagrywania umiejscowiony na panelu przednim. Taka sama procedura powoduje wyłączenie trybu rejestracji manualnej. 3. Port Ethernet Dioda po lewej stronie (zielona) oznacza status połączenia natomiast dioda po prawej stronie (Ŝółto-zielona) oznacza prędkość połączenia. Prędkość zielona Ŝółta zielona Ŝółta 10 Mb/s 1000 Mb/s 1GB/s 100 Mb/s Połączenie Prędkość -7-

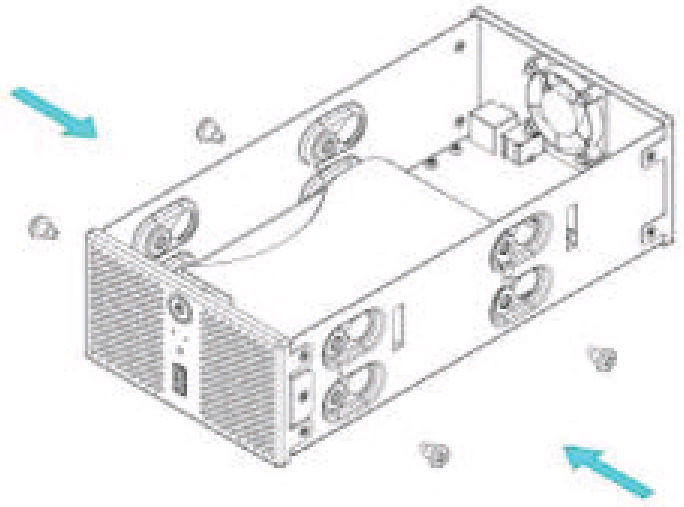

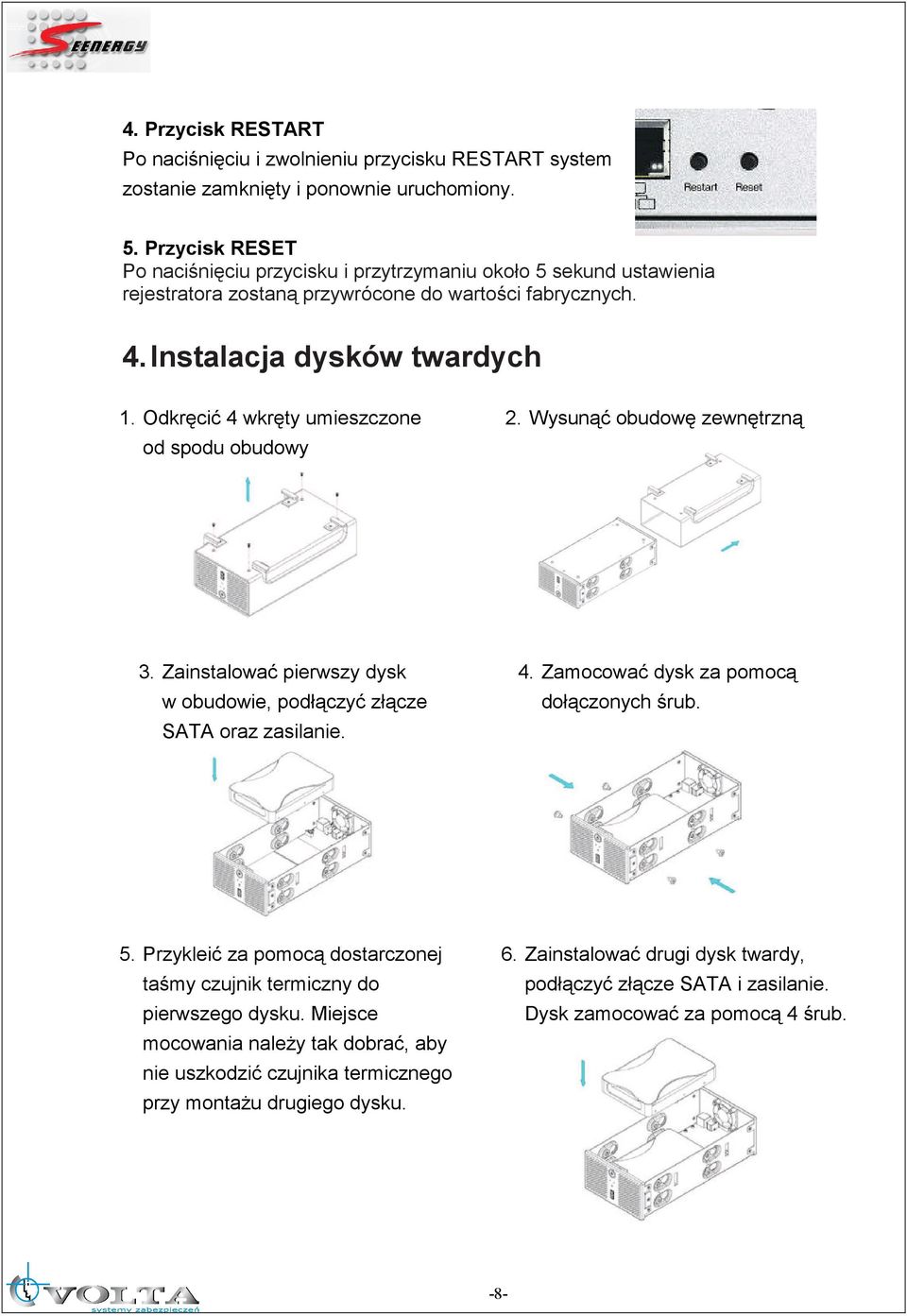

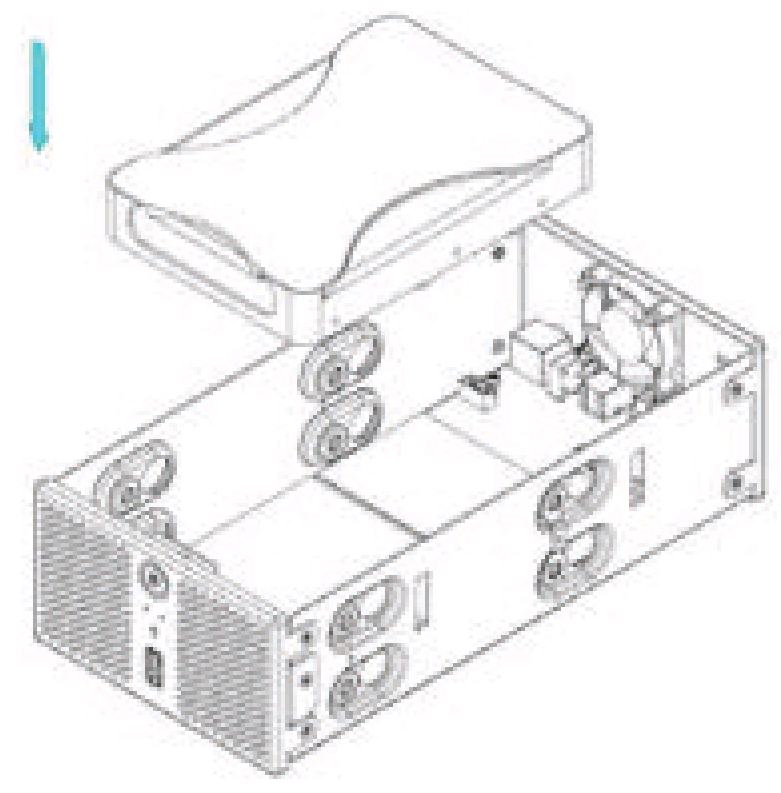

8 4. Przycisk RESTART Po naciśnięciu i zwolnieniu przycisku RESTART system zostanie zamknięty i ponownie uruchomiony. 5. Przycisk RESET Po naciśnięciu przycisku i przytrzymaniu około 5 sekund ustawienia rejestratora zostaną przywrócone do wartości fabrycznych. 4. Instalacja dysków twardych 1. Odkręcić 4 wkręty umieszczone od spodu obudowy 2. Wysunąć obudowę zewnętrzną 3. Zainstalować pierwszy dysk w obudowie, podłączyć złącze SATA oraz zasilanie. 4. Zamocować dysk za pomocą dołączonych śrub. 5. Przykleić za pomocą dostarczonej taśmy czujnik termiczny do pierwszego dysku. Miejsce mocowania naleŝy tak dobrać, aby nie uszkodzić czujnika termicznego przy montaŝu drugiego dysku. 6. Zainstalować drugi dysk twardy, podłączyć złącze SATA i zasilanie. Dysk zamocować za pomocą 4 śrub. -8-

9 5. Połączenie z rejestratorem Istnieją dwie główne metody wyszukania w sieci i pierwszego połączenia z rejestratorem SVR w sieci LAN: W przypadku, gdy w sieci pracuje juŝ serwer DHCP: naleŝy znaleźć adres rejestratora za pomocą narzędzia SVR Search dostępnego na płycie dołączonej do urządzenia. W przypadku, gdy rejestrator jest dołączany do sieci bez uruchomionego serwera DHCP (takŝe w przypadku połączeń bezpośrednich (na kablu skrosowanym): naleŝy skorzystać z domyślnego adresu IP urządzenia SVR Połączenie z wykorzystaniem aplikacji SVR Search W przypadku, gdy SVR pracuje w sieci gdzie obecny jest działający serwer DHCP naleŝy uruchomić program SEEnergy SVR Search na komputerze znajdującym się w docelowej sieci. Router z serwerem DHCP Oddzielny serwer DHCP Nadanie adresu IP Nadanie adresu IP Nadanie adresu IP Nadanie adresu IP -9-

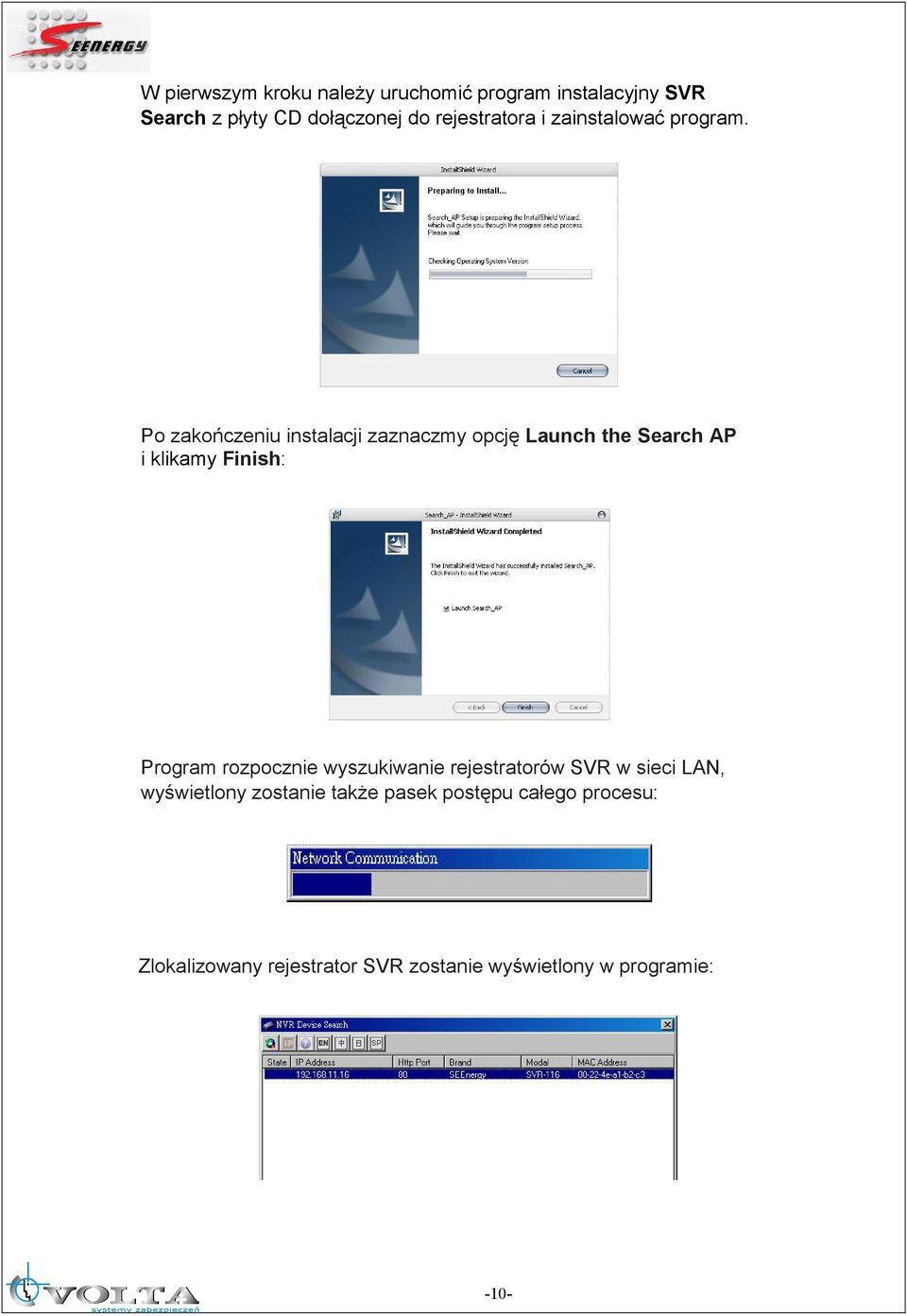

10 W pierwszym kroku naleŝy uruchomić program instalacyjny SVR Search z płyty CD dołączonej do rejestratora i zainstalować program. Po zakończeniu instalacji zaznaczmy opcję Launch the Search AP i klikamy Finish: Program rozpocznie wyszukiwanie rejestratorów SVR w sieci LAN, wyświetlony zostanie takŝe pasek postępu całego procesu: Zlokalizowany rejestrator SVR zostanie wyświetlony w programie: -10-

11 Podwójne kliknięcie w znaleziony rejestrator powoduje otwarcie strony www rejestratora w przeglądarce Internet Explorer. podwójne kliknięcie NaleŜy podać uŝytkownika i hasło dostępu do rejestratora SVR. Domyślny uŝytkownik to admin I hasło równieŝ admin. Klikamy OK, aby zalogować się do rejestratora. -11-

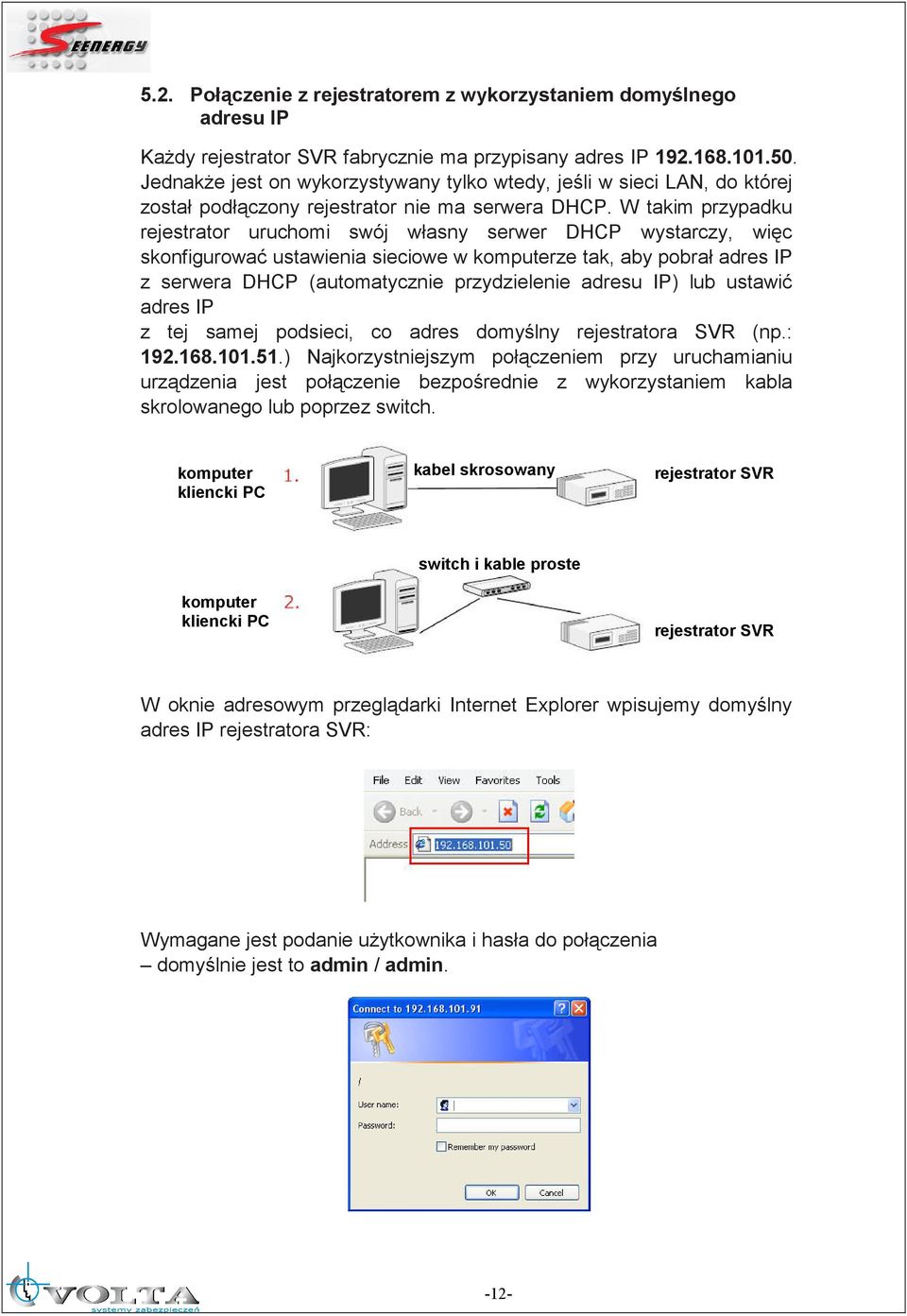

12 5.2. Połączenie z rejestratorem z wykorzystaniem domyślnego adresu IP KaŜdy rejestrator SVR fabrycznie ma przypisany adres IP JednakŜe jest on wykorzystywany tylko wtedy, jeśli w sieci LAN, do której został podłączony rejestrator nie ma serwera DHCP. W takim przypadku rejestrator uruchomi swój własny serwer DHCP wystarczy, więc skonfigurować ustawienia sieciowe w komputerze tak, aby pobrał adres IP z serwera DHCP (automatycznie przydzielenie adresu IP) lub ustawić adres IP z tej samej podsieci, co adres domyślny rejestratora SVR (np.: ) Najkorzystniejszym połączeniem przy uruchamianiu urządzenia jest połączenie bezpośrednie z wykorzystaniem kabla skrolowanego lub poprzez switch. komputer kliencki PC kabel skrosowany rejestrator SVR komputer kliencki PC switch i kable proste rejestrator SVR W oknie adresowym przeglądarki Internet Explorer wpisujemy domyślny adres IP rejestratora SVR: Wymagane jest podanie uŝytkownika i hasła do połączenia domyślnie jest to admin / admin. -12-

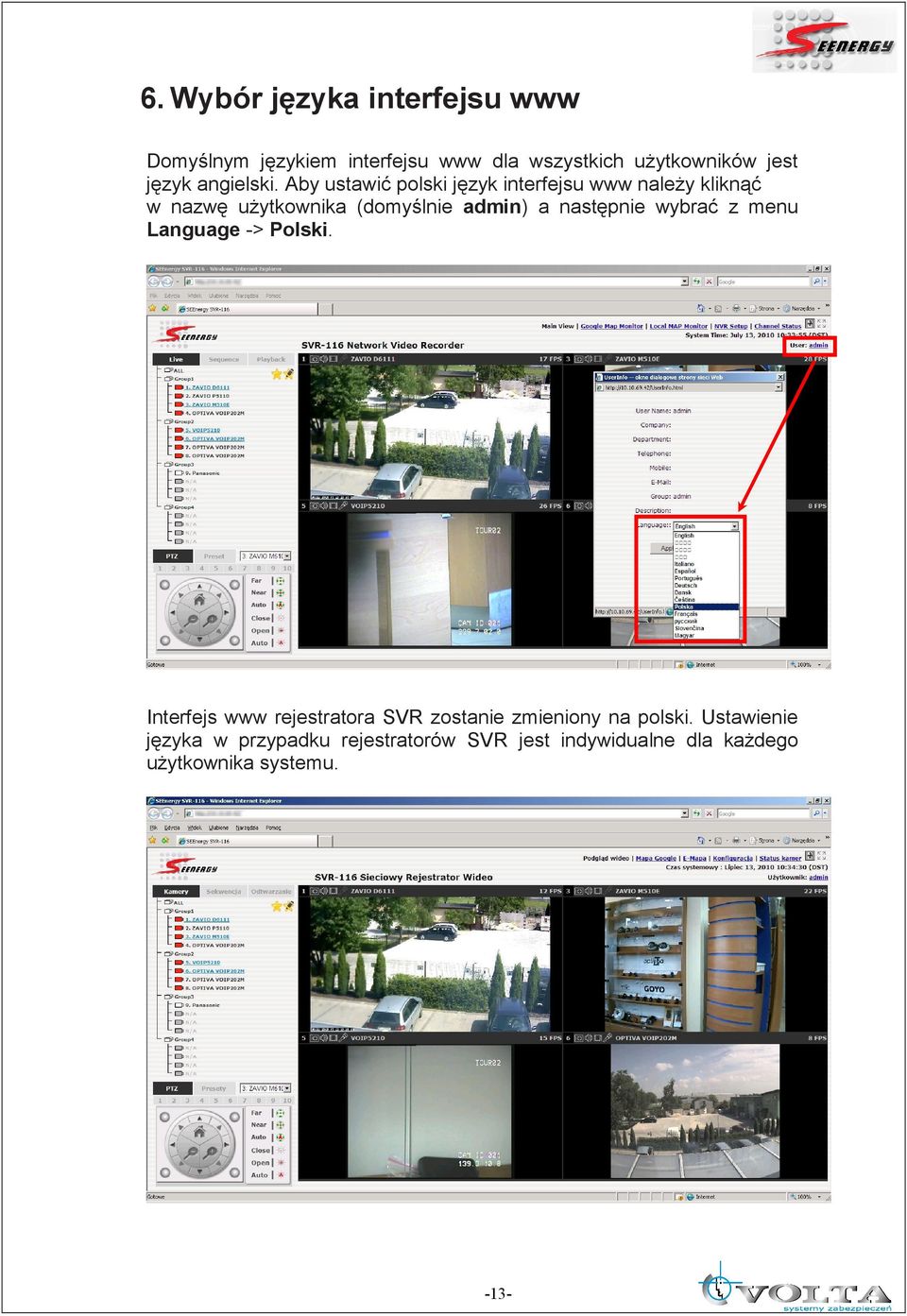

13 6. Wybór języka interfejsu www Domyślnym językiem interfejsu www dla wszystkich uŝytkowników jest język angielski. Aby ustawić polski język interfejsu www naleŝy kliknąć w nazwę uŝytkownika (domyślnie admin) a następnie wybrać z menu Language -> Polski. Interfejs www rejestratora SVR zostanie zmieniony na polski. Ustawienie języka w przypadku rejestratorów SVR jest indywidualne dla kaŝdego uŝytkownika systemu. -13-

14 7. Ustawienie hasła uŝytkownika Domyślny uŝytkownik i hasło to admin/admin. Aby to zmienić naleŝy wejść do menu Konfiguracja a następnie Konfiguracja systemu i Konta uŝytkowników, kliknąć na uŝytkownika (admin) na liście kont a następnie Edytuj i zmienić hasło a następnie Zastosuj Dodawanie kamer Większość kamer IP moŝna dodać na dwa sposoby albo ręcznie wpisać dane do połączenia albo pozwolić rejestratorowi wykryć kamerę w sieci (automatyczne wyszukiwanie). JednakŜe niektóre kamery IP (np.: kamery OPTIVA serii VOIP mogą być dodane tylko ręcznie), podczas gdy inne mogą być dodane na oba sposoby (np.: kamery IP Zavio). -14-

15 8.1. Automatyczne wyszukiwanie kamer Kliknij przycisk Szukaj, (Konfiguracja -> Konfiguracja kamer -> Ustawienia kamer), aby rozpocząć proces przeszukiwania sieci w LAN. Przy pierwszym uruchomieniu konieczne jest zaakceptowanie instalacji komponentu Active-X. Wybieramy Zainstaluj. Następnie uruchomione zostanie wyszukiwanie kamer IP w sieci LAN przebieg procesu ilustruje pasek postępu: Rozpoznane kamery pokazane są w postaci listy, aby skonfigurować wybraną kamerę naleŝy wybrać ją z listy i nacisnąć przycisk Konfiguruj. Po wybraniu kamery w sekcji Dodaj kamerę pojawi się jej adres i port konieczne jest podanie danych do logowania: nazwy uŝytkownika i hasła. -15-

16 Po kliknięciu w przycisk Wykryj rejestrator wyświetli dodatkowe informacje pozwalające skonfigurować kamerę min. wybrać strumień wideo (MJPEG/MPEG4/H.264), rozdzielczość, ilość klatek, jakość itd. Następnie naleŝy kliknąć przycisk Dodaj, co spowoduje umieszczenie skonfigurowanej kamery na liście kamer rejestrowanych przez rejestrator SVR Ręczne dodawanie kamer Ręczne dodawanie kamer odbywa się dokładnie tak jak opisana powyŝej procedura z jedną róŝnicą zamiast w pierwszym kroku kliknąć szukaj naleŝy od razu wpisać nazwę (dowolną) i adres IP kamery i kolejno dane do logowania, wykrycie parametrów kamery i konfiguracja ustawień kamery. Całość zostaje zakończona poprzez dodanie kamery do listy reje stratowanych kamer. 2 1 Dane kamery wprowadzone ręcznie -16-

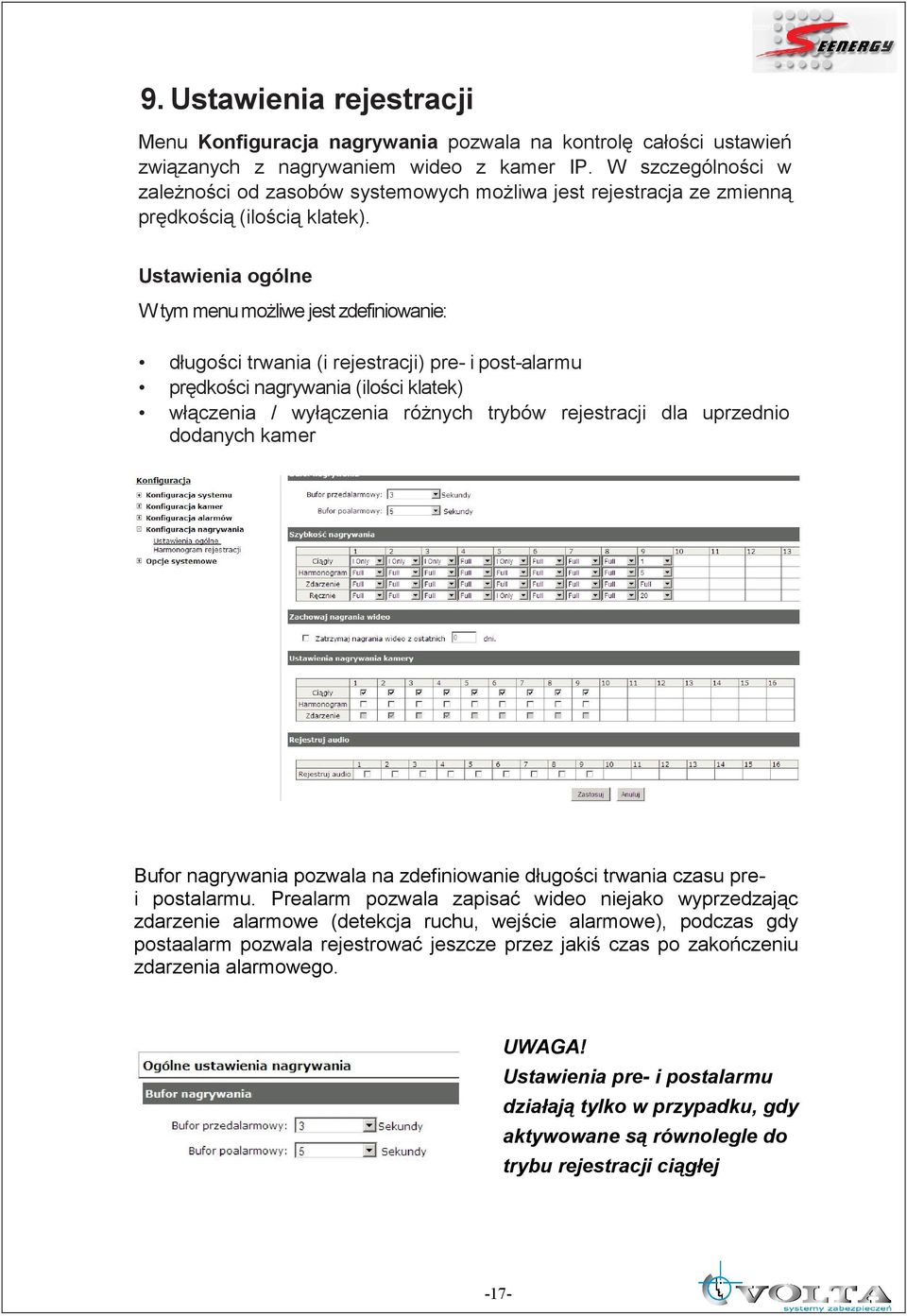

17 9. Ustawienia rejestracji Menu Konfiguracja nagrywania pozwala na kontrolę całości ustawień związanych z nagrywaniem wideo z kamer IP. W szczególności w zaleŝności od zasobów systemowych moŝliwa jest rejestracja ze zmienną prędkością (ilością klatek). Ustawienia ogólne W tym menu moŝliwe jest zdefiniowanie: długości trwania (i rejestracji) pre- i post-alarmu prędkości nagrywania (ilości klatek) włączenia / wyłączenia róŝnych trybów rejestracji dla uprzednio dodanych kamer Bufor nagrywania pozwala na zdefiniowanie długości trwania czasu prei postalarmu. Prealarm pozwala zapisać wideo niejako wyprzedzając zdarzenie alarmowe (detekcja ruchu, wejście alarmowe), podczas gdy postaalarm pozwala rejestrować jeszcze przez jakiś czas po zakończeniu zdarzenia alarmowego. UWAGA! Ustawienia pre- i postalarmu działają tylko w przypadku, gdy aktywowane są równolegle do trybu rejestracji ciągłej -17-

18 Sekcja Szybkość nagrywania pozwala zdefiniować dla kaŝdej kamery indywidualnie róŝne prędkości nagrywania dla róŝnych trybów rejestracji. Dla róŝnych strumieni wideo (typów kompresji) moŝliwe są ustawienia ilości klatek w szerszym (MJPEG) lub węŝszym zakresie (MPEG4/H.264). Sekcja Ustawienia nagrywania kamery pozwala przyporządkować tryby rejestracji dla poszczególnych kamer. Harmonogram rejestracji pozwala zdefiniować czas rejestracji w układzie dni tygodnia indywidualnie dla wszystkich kamer. Konfiguracja harmonogramu rejestracji: Wybieramy kamerę z listy Kamera -18-

19 Zaznaczamy zakres czasu posługując się graficznym harmonogramem, gdzie pola poziome oznaczają godziny w ciągu doby, natomiast pionowe pola oznaczają dni tygodnia. MoŜliwe jest ustawienie harmonogramu z dokładnością do 15 minut tyle oznacza pojedyncze pole harmonogramu. W celu szybkiego ustawienia harmonogramu moŝna skorzystać z sekcji Szybka konfiguracja, gdzie moŝliwe jest definiowanie wprost czasu rejestracji bez wskazywania pól harmonogramu. MoŜliwe jest szybkie zdefiniowanie tych samych godzin rejestracji dla wybranych dni tygodnia lub wręcz dla wszystkich dni naraz a takŝe skopiowanie raz ustawionego harmonogramu do wybranych kamer. -19-
