Przedmiar robót. Remont kapitalny sanitariatów uczniowskich w Gimnazjum nr 10 w Gliwicach - Instalacje sanitarne

Transkrypt

1 Przedmiar robót Gliwicach - Instalacje sanitarne Data: Kody CPV: Roboty instalacyjne wodno-kanalizacyjne i sanitarne Instalowanie centralnego ogrzewania Instalowanie wentylacji Obiekt: Gimnazjum nr Gliwice ul. Lipowa 29 Kosztorys opracowali: Inż. Michał Wałkuski,... Sprawdzający:... Zamawiający: Wykonawca:......

2 strona nr: 2 Spis katalogów Symbol Nazwa katalogu, Wydanie 0 KNKRB 6 Nawierzchnie na drogach i ulicach KNNR 1 Roboty ziemne (Załącznik nr 1. MRRiB ) KNNR 4 Instalacje sanitarne i sieci zewnętrzne (Załącznik nr 1 MRRiB ) KNNR 7 Konstrukcje metalowe (Załącznik nr 1 MRRiB ) KNNR 8 Roboty remontowe instalacji sanitarnych (Załącznik nr 1 MRRiB ) KNR 31 Instalacje wewnętrzne wody zimnej i ciepłej, centralnego ogrzewania oraz ogrzewania podłogowego, wykonywane z rur z tworzyw sztucznych PB, w technologii Hepworth KNR 34 Izolacje techniczne wg technologii Thermaflex KNR 35 Instalacje wewnętrzne wody zimnej i ciepłej oraz centralnego ogrzewania. Wykonywane z rur miedzianych w technologii lutowania kapilarnego cz.i KNR 202 Konstrukcje budowlane KNR 401 Roboty remontowe budowlane KNR 404 Roboty rozbiórkowe i wyburzeniowe budynków i budowli (MGPiB, W-wa-Olsztyn 1997r., Wyd. VI) KNRW 219 Zewnętrzna sieć gazociągowa (wersja Wacetob 1992r + Uzupełnienie 1997)

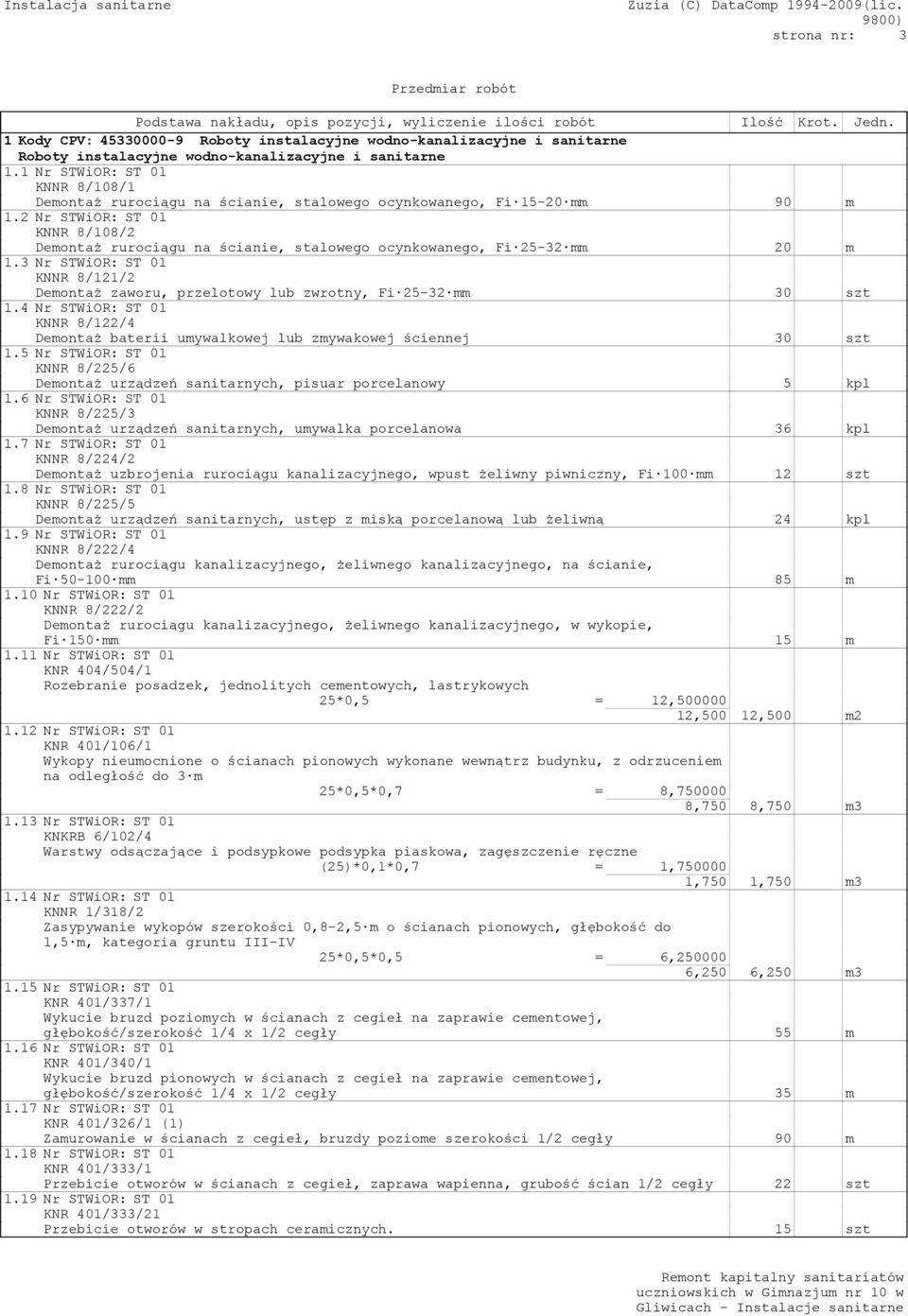

3 strona nr: 3 Przedmiar robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 Kody CPV: Roboty instalacyjne wodno-kanalizacyjne i sanitarne Roboty instalacyjne wodno-kanalizacyjne i sanitarne 1.1 Nr STWiOR: ST 01 KNNR 8/108/1 Demontaż rurociągu na ścianie, stalowego ocynkowanego, Fi mm 90 m 1.2 Nr STWiOR: ST 01 KNNR 8/108/2 Demontaż rurociągu na ścianie, stalowego ocynkowanego, Fi mm 20 m 1.3 Nr STWiOR: ST 01 KNNR 8/121/2 Demontaż zaworu, przelotowy lub zwrotny, Fi mm 30 szt 1.4 Nr STWiOR: ST 01 KNNR 8/122/4 Demontaż baterii umywalkowej lub zmywakowej ściennej 30 szt 1.5 Nr STWiOR: ST 01 KNNR 8/225/6 Demontaż urządzeń sanitarnych, pisuar porcelanowy 5 kpl 1.6 Nr STWiOR: ST 01 KNNR 8/225/3 Demontaż urządzeń sanitarnych, umywalka porcelanowa 36 kpl 1.7 Nr STWiOR: ST 01 KNNR 8/224/2 Demontaż uzbrojenia rurociągu kanalizacyjnego, wpust żeliwny piwniczny, Fi 100 mm 12 szt 1.8 Nr STWiOR: ST 01 KNNR 8/225/5 Demontaż urządzeń sanitarnych, ustęp z miską porcelanową lub żeliwną 24 kpl 1.9 Nr STWiOR: ST 01 KNNR 8/222/4 Demontaż rurociągu kanalizacyjnego, żeliwnego kanalizacyjnego, na ścianie, Fi mm 85 m 1.10 Nr STWiOR: ST 01 KNNR 8/222/2 Demontaż rurociągu kanalizacyjnego, żeliwnego kanalizacyjnego, w wykopie, Fi 150 mm 15 m 1.11 Nr STWiOR: ST 01 KNR 404/504/1 Rozebranie posadzek, jednolitych cementowych, lastrykowych 25*0,5 = 12, ,500 12,500 m Nr STWiOR: ST 01 KNR 401/106/1 Wykopy nieumocnione o ścianach pionowych wykonane wewnątrz budynku, z odrzuceniem na odległość do 3 m 25*0,5*0,7 = 8, ,750 8,750 m Nr STWiOR: ST 01 KNKRB 6/102/4 Warstwy odsączające i podsypkowe podsypka piaskowa, zagęszczenie ręczne (25)*0,1*0,7 = 1, ,750 1,750 m Nr STWiOR: ST 01 KNNR 1/318/2 Zasypywanie wykopów szerokości 0,8-2,5 m o ścianach pionowych, głębokość do 1,5 m, kategoria gruntu III-IV 25*0,5*0,5 = 6, ,250 6,250 m Nr STWiOR: ST 01 KNR 401/337/1 Wykucie bruzd poziomych w ścianach z cegieł na zaprawie cementowej, głębokość/szerokość 1/4 x 1/2 cegły 55 m 1.16 Nr STWiOR: ST 01 KNR 401/340/1 Wykucie bruzd pionowych w ścianach z cegieł na zaprawie cementowej, głębokość/szerokość 1/4 x 1/2 cegły 35 m 1.17 Nr STWiOR: ST 01 KNR 401/326/1 (1) Zamurowanie w ścianach z cegieł, bruzdy poziome szerokości 1/2 cegły 90 m 1.18 Nr STWiOR: ST 01 KNR 401/333/1 Przebicie otworów w ścianach z cegieł, zaprawa wapienna, grubość ścian 1/2 cegły 22 szt 1.19 Nr STWiOR: ST 01 KNR 401/333/21 Przebicie otworów w stropach ceramicznych. 15 szt

4 strona nr: 4 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn Nr STWiOR: ST 01 KNRW 219/306/1 (2) Rury ochronne (osłonowe), Fi 50 mm, PVC 22 m 1.21 Nr STWiOR: ST 01 KNRW 219/306/5 (2) Rury ochronne (osłonowe), Fi 110 mm, PVC 15 m 1.22 Nr STWiOR: ST 01 KNR 401/317/1 Uzupełnienie sklepień płaskich Kleina, sklepienia lekkie 1/4 cegły 3 m Nr STWiOR: ST 01 KNNR 4/137/2 Bateria umywalkowa lub zmywakowa, stojąca, Dn 15 mm 18 szt 1.24 Nr STWiOR: ST 01 KNNR 4/137/2 Bateria umywalkowa lub zmywakowa, stojąca, Dn 15 mm - dla osób niepełnosprawnych 6 szt 1.25 Nr STWiOR: ST 01 KNNR 4/234/2 Pisuar pojedynczy z zaworem spłukującym 9 kpl 1.26 Nr STWiOR: ST 01 Kalkulacja indywidualna - dostawa i montaż uchwytu umywalkowego dla niepełnosprawnych 12 kpl 1.27 Nr STWiOR: ST 01 Kalkulacja indywidualna - dostawa i montaż uchwytu ściennego uchylnego dla niepełnosprawnych 70 cm 6 kpl 1.28 Nr STWiOR: ST 01 Kalkulacja indywidualna - dostawa i montaż uchwytu ściennego stałego dla niepełnosprawnych 70 cm 6 kpl 1.29 Nr STWiOR: ST 01 KNNR 4/135/1 Zawór czerpalny Dn 15 mm 12 szt 1.30 Nr STWiOR: ST 01 KNNR 4/132/1 (1) Analogia - Zawory odcinający ćwierćobrotowy kątowy, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 15 mm 21 szt 1.31 KNNR 4/130/1 (1) Analogia - Montaż wężyków w oplocie stalowym Dn 15 mm do miski ustepowej 21 szt 1.32 Nr STWiOR: ST 01 KNNR 4/132/2 (2) Analogia - Zawór kulowy odcinający gwintowany, Dn 20 mm 9 szt 1.33 Nr STWiOR: ST 01 KNNR 4/132/3 (2) Analogia - Zawór kulowy odcinający gwintowany, Dn 25 mm 1 szt 1.34 Nr STWiOR: ST 01 KNNR 4/112/1 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm 65 m 1.35 Nr STWiOR: ST 01 KNNR 4/112/2 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 25 mm 32 m 1.36 Nr STWiOR: ST 01 KNNR 4/112/3 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 32 mm 14 m 1.37 Nr STWiOR: ST 01 KNNR 4/112/1 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm - rury stabliziwane włóknem szklanym 38 m 1.38 Nr STWiOR: ST 01 KNNR 4/112/2 (1) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 25 mm - rury stabliziwane włóknem szklanym 20 m 1.39 Nr STWiOR: ST 01 KNNR 4/132/4 (1) Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 32 mm - złączka stal-pp-r 4 szt 1.40 Nr STWiOR: ST 01 KNR 34/107/3 Izolacja rurociągów otulinami Thermacompact S-2 metodą izolowania po montażu rurociągu, izolacja grubosci 9 mm (E), rurociąg Fi mm 103 m 1.41 Nr STWiOR: ST 01 KNR 34/101/7 Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 13 mm (J), rurociąg Fi mm 52 m

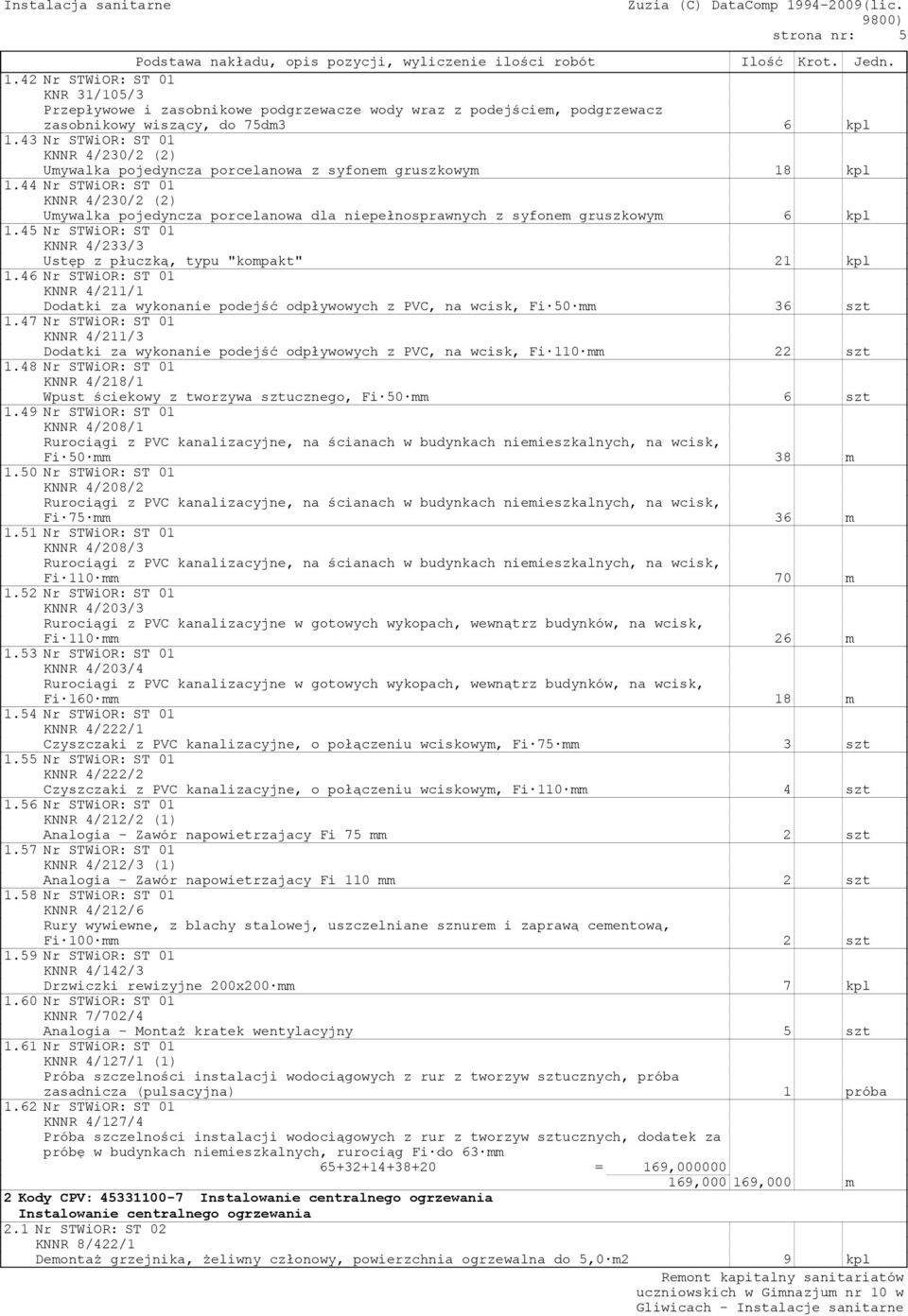

5 strona nr: 5 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn Nr STWiOR: ST 01 KNR 31/105/3 Przepływowe i zasobnikowe podgrzewacze wody wraz z podejściem, podgrzewacz zasobnikowy wiszący, do 75dm3 6 kpl 1.43 Nr STWiOR: ST 01 KNNR 4/230/2 (2) Umywalka pojedyncza porcelanowa z syfonem gruszkowym 18 kpl 1.44 Nr STWiOR: ST 01 KNNR 4/230/2 (2) Umywalka pojedyncza porcelanowa dla niepełnosprawnych z syfonem gruszkowym 6 kpl 1.45 Nr STWiOR: ST 01 KNNR 4/233/3 Ustęp z płuczką, typu "kompakt" 21 kpl 1.46 Nr STWiOR: ST 01 KNNR 4/211/1 Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 50 mm 36 szt 1.47 Nr STWiOR: ST 01 KNNR 4/211/3 Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 110 mm 22 szt 1.48 Nr STWiOR: ST 01 KNNR 4/218/1 Wpust ściekowy z tworzywa sztucznego, Fi 50 mm 6 szt 1.49 Nr STWiOR: ST 01 KNNR 4/208/1 Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 50 mm 38 m 1.50 Nr STWiOR: ST 01 KNNR 4/208/2 Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 75 mm 36 m 1.51 Nr STWiOR: ST 01 KNNR 4/208/3 Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 110 mm 70 m 1.52 Nr STWiOR: ST 01 KNNR 4/203/3 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 110 mm 26 m 1.53 Nr STWiOR: ST 01 KNNR 4/203/4 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 160 mm 18 m 1.54 Nr STWiOR: ST 01 KNNR 4/222/1 Czyszczaki z PVC kanalizacyjne, o połączeniu wciskowym, Fi 75 mm 3 szt 1.55 Nr STWiOR: ST 01 KNNR 4/222/2 Czyszczaki z PVC kanalizacyjne, o połączeniu wciskowym, Fi 110 mm 4 szt 1.56 Nr STWiOR: ST 01 KNNR 4/212/2 (1) Analogia - Zawór napowietrzajacy Fi 75 mm 2 szt 1.57 Nr STWiOR: ST 01 KNNR 4/212/3 (1) Analogia - Zawór napowietrzajacy Fi 110 mm 2 szt 1.58 Nr STWiOR: ST 01 KNNR 4/212/6 Rury wywiewne, z blachy stalowej, uszczelniane sznurem i zaprawą cementową, Fi 100 mm 2 szt 1.59 Nr STWiOR: ST 01 KNNR 4/142/3 Drzwiczki rewizyjne 200x200 mm 7 kpl 1.60 Nr STWiOR: ST 01 KNNR 7/702/4 Analogia - Montaż kratek wentylacyjny 5 szt 1.61 Nr STWiOR: ST 01 KNNR 4/127/1 (1) Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych, próba zasadnicza (pulsacyjna) 1 próba 1.62 Nr STWiOR: ST 01 KNNR 4/127/4 Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych, dodatek za próbę w budynkach niemieszkalnych, rurociąg Fi do 63 mm = 169, , ,000 m 2 Kody CPV: Instalowanie centralnego ogrzewania Instalowanie centralnego ogrzewania 2.1 Nr STWiOR: ST 02 KNNR 8/422/1 Demontaż grzejnika, żeliwny członowy, powierzchnia ogrzewalna do 5,0 m2 9 kpl

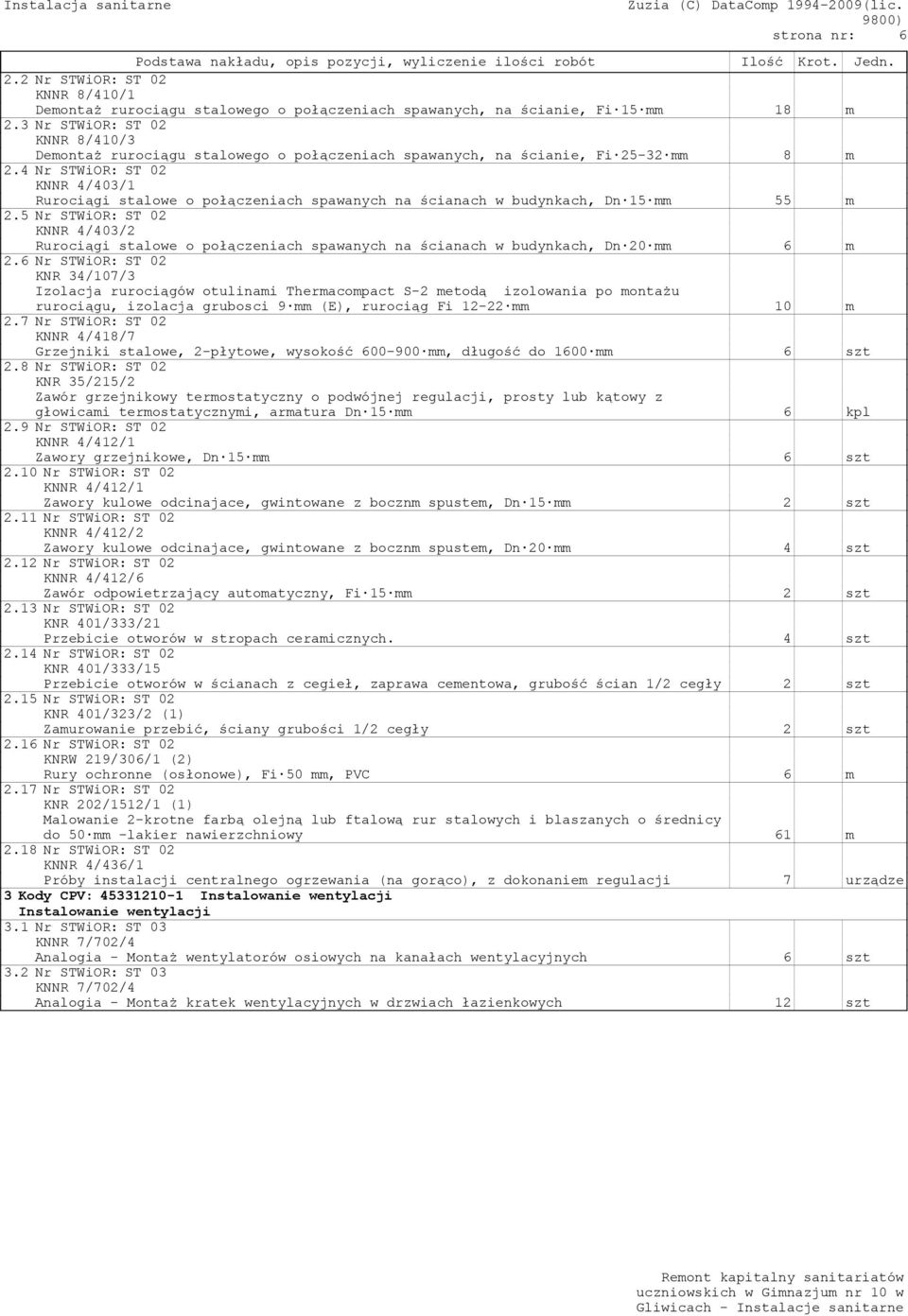

6 strona nr: 6 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 2.2 Nr STWiOR: ST 02 KNNR 8/410/1 Demontaż rurociągu stalowego o połączeniach spawanych, na ścianie, Fi 15 mm 18 m 2.3 Nr STWiOR: ST 02 KNNR 8/410/3 Demontaż rurociągu stalowego o połączeniach spawanych, na ścianie, Fi mm 8 m 2.4 Nr STWiOR: ST 02 KNNR 4/403/1 Rurociągi stalowe o połączeniach spawanych na ścianach w budynkach, Dn 15 mm 55 m 2.5 Nr STWiOR: ST 02 KNNR 4/403/2 Rurociągi stalowe o połączeniach spawanych na ścianach w budynkach, Dn 20 mm 6 m 2.6 Nr STWiOR: ST 02 KNR 34/107/3 Izolacja rurociągów otulinami Thermacompact S-2 metodą izolowania po montażu rurociągu, izolacja grubosci 9 mm (E), rurociąg Fi mm 10 m 2.7 Nr STWiOR: ST 02 KNNR 4/418/7 Grzejniki stalowe, 2-płytowe, wysokość mm, długość do 1600 mm 6 szt 2.8 Nr STWiOR: ST 02 KNR 35/215/2 Zawór grzejnikowy termostatyczny o podwójnej regulacji, prosty lub kątowy z głowicami termostatycznymi, armatura Dn 15 mm 6 kpl 2.9 Nr STWiOR: ST 02 KNNR 4/412/1 Zawory grzejnikowe, Dn 15 mm 6 szt 2.10 Nr STWiOR: ST 02 KNNR 4/412/1 Zawory kulowe odcinajace, gwintowane z bocznm spustem, Dn 15 mm 2 szt 2.11 Nr STWiOR: ST 02 KNNR 4/412/2 Zawory kulowe odcinajace, gwintowane z bocznm spustem, Dn 20 mm 4 szt 2.12 Nr STWiOR: ST 02 KNNR 4/412/6 Zawór odpowietrzający automatyczny, Fi 15 mm 2 szt 2.13 Nr STWiOR: ST 02 KNR 401/333/21 Przebicie otworów w stropach ceramicznych. 4 szt 2.14 Nr STWiOR: ST 02 KNR 401/333/15 Przebicie otworów w ścianach z cegieł, zaprawa cementowa, grubość ścian 1/2 cegły 2 szt 2.15 Nr STWiOR: ST 02 KNR 401/323/2 (1) Zamurowanie przebić, ściany grubości 1/2 cegły 2 szt 2.16 Nr STWiOR: ST 02 KNRW 219/306/1 (2) Rury ochronne (osłonowe), Fi 50 mm, PVC 6 m 2.17 Nr STWiOR: ST 02 KNR 202/1512/1 (1) Malowanie 2-krotne farbą olejną lub ftalową rur stalowych i blaszanych o średnicy do 50 mm -lakier nawierzchniowy 61 m 2.18 Nr STWiOR: ST 02 KNNR 4/436/1 Próby instalacji centralnego ogrzewania (na gorąco), z dokonaniem regulacji 7 urządze 3 Kody CPV: Instalowanie wentylacji Instalowanie wentylacji 3.1 Nr STWiOR: ST 03 KNNR 7/702/4 Analogia - Montaż wentylatorów osiowych na kanałach wentylacyjnych 6 szt 3.2 Nr STWiOR: ST 03 KNNR 7/702/4 Analogia - Montaż kratek wentylacyjnych w drzwiach łazienkowych 12 szt

7 strona nr: 7 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Cieśle grupa II r-g 40,11 2. Izolarze grupa II r-g 13, Malarze grupa II r-g 7, Monter instalacji sanitarnych i ogrzewczych III r-g 14,1 5. Murarze grupa II r-g 33,27 6. Robocizna r-g 14,4 7. Robotnicy r-g 663, Robotnicy grupa I r-g 160,67535 Razem (z dokładnością do zaokrągleń): 946,30025

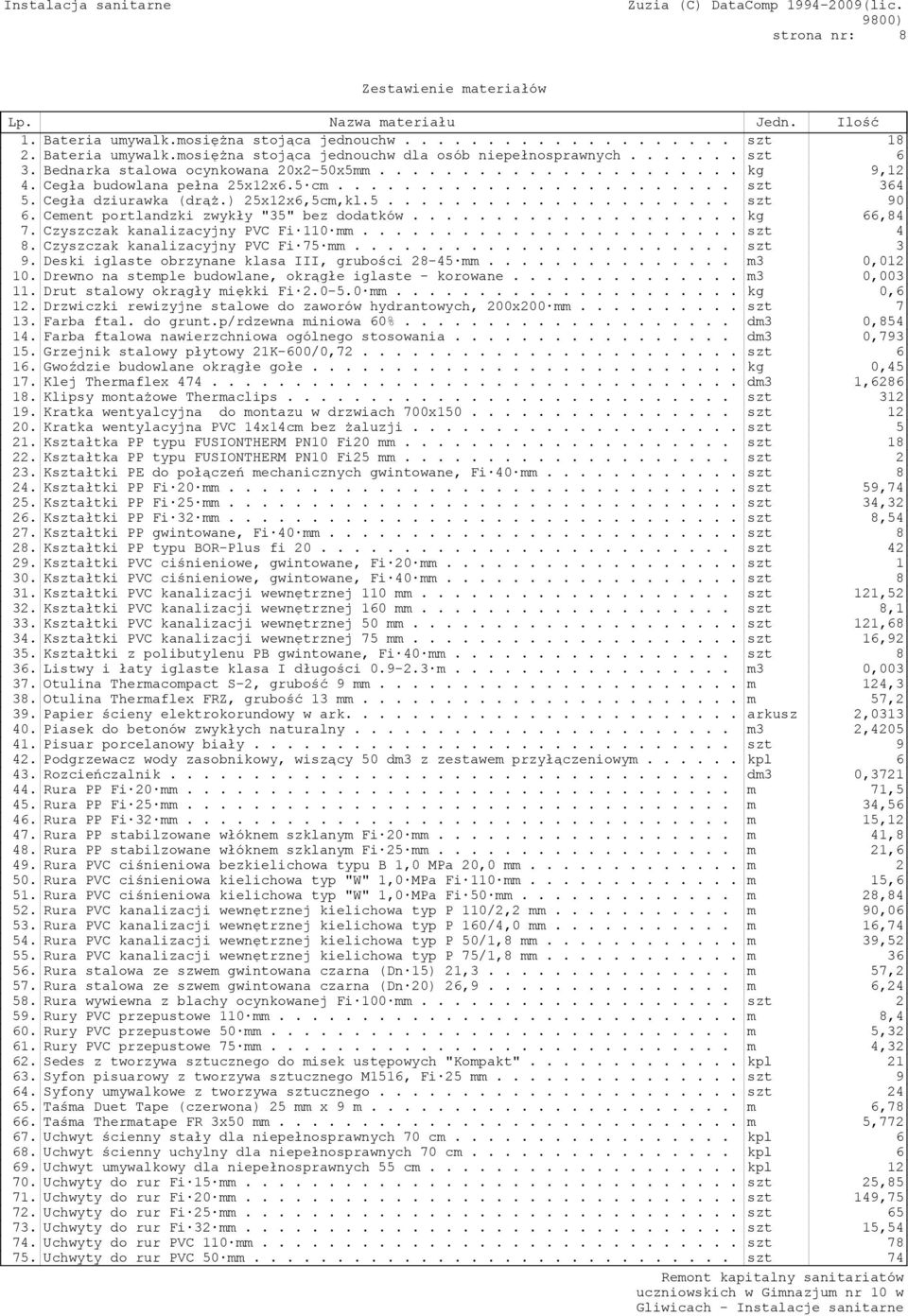

8 strona nr: 8 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Bateria umywalk.mosiężna stojąca jednouchw szt Bateria umywalk.mosiężna stojąca jednouchw dla osób niepełnosprawnych szt 6 3. Bednarka stalowa ocynkowana 20x2-50x5mm kg 9,12 4. Cegła budowlana pełna 25x12x6.5 cm szt Cegła dziurawka (drąż.) 25x12x6,5cm,kl szt Cement portlandzki zwykły "35" bez dodatków kg 66,84 7. Czyszczak kanalizacyjny PVC Fi 110 mm szt 4 8. Czyszczak kanalizacyjny PVC Fi 75 mm szt 3 9. Deski iglaste obrzynane klasa III, grubości mm m3 0, Drewno na stemple budowlane, okrągłe iglaste - korowane m3 0, Drut stalowy okrągły miękki Fi mm kg 0,6 12. Drzwiczki rewizyjne stalowe do zaworów hydrantowych, 200x200 mm szt Farba ftal. do grunt.p/rdzewna miniowa 60% dm3 0, Farba ftalowa nawierzchniowa ogólnego stosowania dm3 0, Grzejnik stalowy płytowy 21K-600/0, szt Gwoździe budowlane okrągłe gołe kg 0, Klej Thermaflex dm3 1, Klipsy montażowe Thermaclips szt Kratka wentyalcyjna do montazu w drzwiach 700x szt Kratka wentylacyjna PVC 14x14cm bez żaluzji szt Kształtka PP typu FUSIONTHERM PN10 Fi20 mm szt Kształtka PP typu FUSIONTHERM PN10 Fi25 mm szt Kształtki PE do połączeń mechanicznych gwintowane, Fi 40 mm szt Kształtki PP Fi 20 mm szt 59, Kształtki PP Fi 25 mm szt 34, Kształtki PP Fi 32 mm szt 8, Kształtki PP gwintowane, Fi 40 mm szt Kształtki PP typu BOR-Plus fi szt Kształtki PVC ciśnieniowe, gwintowane, Fi 20 mm szt Kształtki PVC ciśnieniowe, gwintowane, Fi 40 mm szt Kształtki PVC kanalizacji wewnętrznej 110 mm szt 121, Kształtki PVC kanalizacji wewnętrznej 160 mm szt 8,1 33. Kształtki PVC kanalizacji wewnętrznej 50 mm szt 121, Kształtki PVC kanalizacji wewnętrznej 75 mm szt 16, Kształtki z polibutylenu PB gwintowane, Fi 40 mm szt Listwy i łaty iglaste klasa I długości m m3 0, Otulina Thermacompact S-2, grubość 9 mm m 124,3 38. Otulina Thermaflex FRZ, grubość 13 mm m 57,2 39. Papier ścieny elektrokorundowy w ark arkusz 2, Piasek do betonów zwykłych naturalny m3 2, Pisuar porcelanowy biały szt Podgrzewacz wody zasobnikowy, wiszący 50 dm3 z zestawem przyłączeniowym kpl Rozcieńczalnik dm3 0, Rura PP Fi 20 mm m 71,5 45. Rura PP Fi 25 mm m 34, Rura PP Fi 32 mm m 15, Rura PP stabilzowane włóknem szklanym Fi 20 mm m 41,8 48. Rura PP stabilzowane włóknem szklanym Fi 25 mm m 21,6 49. Rura PVC ciśnieniowa bezkielichowa typu B 1,0 MPa 20,0 mm m Rura PVC ciśnieniowa kielichowa typ "W" 1,0 MPa Fi 110 mm m 15,6 51. Rura PVC ciśnieniowa kielichowa typ "W" 1,0 MPa Fi 50 mm m 28, Rura PVC kanalizacji wewnętrznej kielichowa typ P 110/2,2 mm m 90, Rura PVC kanalizacji wewnętrznej kielichowa typ P 160/4,0 mm m 16, Rura PVC kanalizacji wewnętrznej kielichowa typ P 50/1,8 mm m 39, Rura PVC kanalizacji wewnętrznej kielichowa typ P 75/1,8 mm m Rura stalowa ze szwem gwintowana czarna (Dn 15) 21, m 57,2 57. Rura stalowa ze szwem gwintowana czarna (Dn 20) 26, m 6, Rura wywiewna z blachy ocynkowanej Fi 100 mm szt Rury PVC przepustowe 110 mm m 8,4 60. Rury PVC przepustowe 50 mm m 5, Rury PVC przepustowe 75 mm m 4, Sedes z tworzywa sztucznego do misek ustępowych "Kompakt" kpl Syfon pisuarowy z tworzywa sztucznego M1516, Fi 25 mm szt Syfony umywalkowe z tworzywa sztucznego szt Taśma Duet Tape (czerwona) 25 mm x 9 m m 6, Taśma Thermatape FR 3x50 mm m 5, Uchwyt ścienny stały dla niepełnosprawnych 70 cm kpl Uchwyt ścienny uchylny dla niepełnosprawnych 70 cm kpl Uchwyt umywalkowy dla niepełnosprawnych 55 cm kpl Uchwyty do rur Fi 15 mm szt 25, Uchwyty do rur Fi 20 mm szt 149, Uchwyty do rur Fi 25 mm szt Uchwyty do rur Fi 32 mm szt 15, Uchwyty do rur PVC 110 mm szt Uchwyty do rur PVC 50 mm szt 74

9 strona nr: 9 Lp. Nazwa materiału Jedn. Ilość 76. Uchwyty do rur PVC 75 mm szt 28,8 77. Umywalki porcelanowe szt Umywalki porcelanowe dla niepełnosprawnych szt Urządzenie sanit."kompakt" gat.i szt Wapno suchogaszone (hydratyzowane) kg 20, Wentylatory pom.o wyd.pow m3/h szt Wężyk w oplocie stalowym DN cm szt Woda przemysłowa m3 0, Wpust ściekowy podłogowy PP. 120x120 mm szt Wspornik do umywalki porcelanowej szt Zawieszenia do grzejników płytowych kpl Zawór grzej.termostat.danfoss fi 15 mm szt Zawór grzejnikowy z poj. reg. fi 15 mm szt Zawór kulowy przelotowy z dźwignią jednoramiennym DN szt Zawór kulowy przelotowy z dźwignią jednoramiennym DN szt Zawór napowietrzajacy fi 110 mm szt Zawór napowietrzajacy fi 75 mm szt Zawór odcinający ćwierćobrotowy kątowy DN szt Zawór odpowietrzający automatyczny do instalacji c.o. mosiężny JFA mm... szt Zawór spłukujący do pisuarów szt Zawór wodny czerpalny mosiężny chromowany M1 15 mm szt Zawór wodny przelotowy kulowy mosiężny gwintowany Fi 20 mm szt Zawór wodny przelotowy kulowy mosiężny gwintowany Fi 25 mm szt Zawór wodny przelotowy prosty mosiężny M83 15 mm szt 0, Zawór zwrotny przelotowy c.o. M3003 mosiężny, Fi 15 mm szt 0, Złączka nakrętna równoprzelotowa z żeliwa ciągliwego czarna M2, Fi 15 mm..... szt Złączka stal-pp-r Fi szt Złączki spłukujące do pisuarów szt 9

10 strona nr: 10 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Betoniarka wolnosp.elek.150dm m-g 1,04 2. Samochód dostawczy do 0.9 t (1) m-g 0,6 3. Środek transportowy (1) m-g 1, Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 3,31 5. Żuraw samochodowy (1) m-g 2,4 Razem m-g (z dokładnością do zaokrągleń): 8,3577

11 strona nr: 11 Spis treści A Strona tytułowa B Spis katalogów C Przedmiar robót Roboty instalacyjne wodno-kanalizacyjne i sanitarne Demontaż rurociągu na ścianie, stalowego ocynkowanego, Fi mm Demontaż rurociągu na ścianie, stalowego ocynkowanego, Fi mm Demontaż zaworu, przelotowy lub zwrotny, Fi mm Demontaż baterii umywalkowej lub zmywakowej ściennej Demontaż urządzeń sanitarnych, pisuar porcelanowy Demontaż urządzeń sanitarnych, umywalka porcelanowa Demontaż uzbrojenia rurociągu kanalizacyjnego, wpust żeliwny piwniczny, Fi 100 mm Demontaż urządzeń sanitarnych, ustęp z miską porcelanową lub żeliwną Demontaż rurociągu kanalizacyjnego, żeliwnego kanalizacyjnego, na ścianie, Fi mm Demontaż rurociągu kanalizacyjnego, żeliwnego kanalizacyjnego, w wykopie, Fi 150 mm Rozebranie posadzek, jednolitych cementowych, lastrykowych Wykopy nieumocnione o ścianach pionowych wykonane wewnątrz budynku, z odrzuceniem na odległość do 3 m Warstwy odsączające i podsypkowe podsypka piaskowa, zagęszczenie ręczne Zasypywanie wykopów szerokości 0,8-2,5 m o ścianach pionowych, głębokość do 1,5 m, kategoria gruntu III-IV Wykucie bruzd poziomych w ścianach z cegieł na zaprawie cementowej, głębokość/szerokość 1/4 x 1/2 cegły Wykucie bruzd pionowych w ścianach z cegieł na zaprawie cementowej, głębokość/szerokość 1/4 x 1/2 cegły Zamurowanie w ścianach z cegieł, bruzdy poziome szerokości 1/2 cegły Przebicie otworów w ścianach z cegieł, zaprawa wapienna, grubość ścian 1/2 cegły Przebicie otworów w stropach ceramicznych Rury ochronne (osłonowe), Fi 50 mm, PVC Rury ochronne (osłonowe), Fi 110 mm, PVC Uzupełnienie sklepień płaskich Kleina, sklepienia lekkie 1/4 cegły Bateria umywalkowa lub zmywakowa, stojąca, Dn 15 mm Bateria umywalkowa lub zmywakowa, stojąca, Dn 15 mm - dla osób niepełnosprawnych Pisuar pojedynczy z zaworem spłukującym Kalkulacja indywidualna - dostawa i montaż uchwytu umywalkowego dla niepełnosprawnych Kalkulacja indywidualna - dostawa i montaż uchwytu ściennego uchylnego dla niepełnosprawnych 70 cm Kalkulacja indywidualna - dostawa i montaż uchwytu ściennego stałego dla niepełnosprawnych 70 cm Zawór czerpalny Dn 15 mm Analogia - Zawory odcinający ćwierćobrotowy kątowy, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 15 mm Analogia - Montaż wężyków w oplocie stalowym Dn 15 mm do miski ustepowej Analogia - Zawór kulowy odcinający gwintowany, Dn 20 mm Analogia - Zawór kulowy odcinający gwintowany, Dn 25 mm Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 25 mm Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 32 mm Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm - rury stabliziwane włóknem szklanym Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 25 mm - rury stabliziwane włóknem szklanym Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych, Dn 32 mm - złączka stal-pp-r Izolacja rurociągów otulinami Thermacompact S-2 metodą izolowania po montażu rurociągu, izolacja grubosci 9 mm (E), rurociąg Fi mm Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 13 mm (J), rurociąg Fi mm Przepływowe i zasobnikowe podgrzewacze wody wraz z podejściem, podgrzewacz zasobnikowy wiszący, do 75dm Umywalka pojedyncza porcelanowa z syfonem gruszkowym Umywalka pojedyncza porcelanowa dla niepełnosprawnych z syfonem gruszkowym Ustęp z płuczką, typu "kompakt" Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 50 mm Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 110 mm Wpust ściekowy z tworzywa sztucznego, Fi 50 mm Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 50 mm Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 75 mm Rurociągi z PVC kanalizacyjne, na ścianach w budynkach niemieszkalnych, na wcisk, Fi 110 mm Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 110 mm Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków, na wcisk, Fi 160 mm Czyszczaki z PVC kanalizacyjne, o połączeniu wciskowym, Fi 75 mm Czyszczaki z PVC kanalizacyjne, o połączeniu wciskowym, Fi 110 mm Analogia - Zawór napowietrzajacy Fi 75 mm

12 strona nr: Analogia - Zawór napowietrzajacy Fi 110 mm Rury wywiewne, z blachy stalowej, uszczelniane sznurem i zaprawą cementową, Fi 100 mm Drzwiczki rewizyjne 200x200 mm Analogia - Montaż kratek wentylacyjny Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych, próba zasadnicza (pulsacyjna) Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych, dodatek za próbę w budynkach niemieszkalnych, rurociąg Fi do 63 mm Instalowanie centralnego ogrzewania Demontaż grzejnika, żeliwny członowy, powierzchnia ogrzewalna do 5,0 m Demontaż rurociągu stalowego o połączeniach spawanych, na ścianie, Fi 15 mm Demontaż rurociągu stalowego o połączeniach spawanych, na ścianie, Fi mm Rurociągi stalowe o połączeniach spawanych na ścianach w budynkach, Dn 15 mm Rurociągi stalowe o połączeniach spawanych na ścianach w budynkach, Dn 20 mm Izolacja rurociągów otulinami Thermacompact S-2 metodą izolowania po montażu rurociągu, izolacja grubosci 9 mm (E), rurociąg Fi mm Grzejniki stalowe, 2-płytowe, wysokość mm, długość do 1600 mm Zawór grzejnikowy termostatyczny o podwójnej regulacji, prosty lub kątowy z głowicami termostatycznymi, armatura Dn 15 mm Zawory grzejnikowe, Dn 15 mm Zawory kulowe odcinajace, gwintowane z bocznm spustem, Dn 15 mm Zawory kulowe odcinajace, gwintowane z bocznm spustem, Dn 20 mm Zawór odpowietrzający automatyczny, Fi 15 mm Przebicie otworów w stropach ceramicznych Przebicie otworów w ścianach z cegieł, zaprawa cementowa, grubość ścian 1/2 cegły Zamurowanie przebić, ściany grubości 1/2 cegły Rury ochronne (osłonowe), Fi 50 mm, PVC Malowanie 2-krotne farbą olejną lub ftalową rur stalowych i blaszanych o średnicy do 50 mm -lakier nawierzchniowy Próby instalacji centralnego ogrzewania (na gorąco), z dokonaniem regulacji Instalowanie wentylacji Analogia - Montaż wentylatorów osiowych na kanałach wentylacyjnych Analogia - Montaż kratek wentylacyjnych w drzwiach łazienkowych D Zestawienie robocizny E Zestawienie materiałów F Zestawienie sprzętu G Spis treści
