1 ECOTROL zawór regulacyjny

2 ECOTROL zawór regulacyjny Perfekcja w każdym szczególe Mocny napęd zaworu Wielosprężynowy napęd pneumatyczny typu 812 pokazany na ilustracji obok jest stosowany w wielu aplikacjach jako napęd standardowy. Poza tym, że jest on kompaktowy i przeciwwybuchowy, zapewnia on również krótkie czasy przesterowania, stałą siłę dociskania i jest również ekonomiczny. Napęd jest dostępny w różnych wielkościach, zoptymalizowanych względem wymaganej siły nastawczej. Zawory regulacyjne ECOTROL są dostępne również w opcji z napędem elektrycznym lub elektrohydraulicznym. Więcej szczegółów znajdą Państwo w broszurze dotyczącej napędów ARCA. Wielofunkcyjny pozycjoner Pozycjoner cyfrowy ARCAPRO stanowi wielofunkcyjny interfejs ze sterownikiem lub układem sterowania i pracuje w standardzie 4 20 ma. Do cyfrowego połączenia z dwukierun kową wymianą danych (łącznie z komunikatami stanu) stosowana jest między innymi sieć HART, Profibus (PA) lub Foundation Fieldbus. Może być ona parametryzowana lokalnie lub poprzez system komunikacji. Do montażu i mechanicznego połączenia pozycjonera z napędem stosowana jest otwarta koncepcja mechanicznego interfejsu, w której opracowaniu braliśmy udział i która jest zgodna z VDI/VDE Więcej szczegółów na ten temat oraz na temat opcjonalnych analo gowych pozycjonerów znajdą Państwo w bro szurze dotyczącej pozycjonerów ARCA. Niezawodne uszczelnienie trzpienia W zależności od rodzaju, temperatury i ciśnienia medium możemy dobrać najbardziej odpowiednie uszczelnienie trzpienia od dławnicy z pakunkiem do hermetycznego uszczelnienia mieszkowego w taki sposób, że nie musicie Państwo martwić się o szczelność instalacji. Wykończenie powierzchni trzpienia, materiał uszczelnienia i jego konstrukcja są wzajemnie dopasowane, co oznacza, że tarcie, korozja oraz dopuszczalne wartości emisji nie stanowią żadnego problemu. Uszczelnienie korpusu o ustalonym kształcie Połączenie pomiędzy korpusem zaworu a jego pokrywą jest zaprojektowane z kontrolowanym dociskiem. Zapobiega to błędom podczas montażu i zapewnia pełne przykrycie uszczelnienia korpusu, co chroni je przed płynięciem. Konstrukcja połączenia korpus-pokrywa zapewnia również, że grzybek i gniazdo zaworu nie są narażone na żadne siły poprzeczne i tym samym zapobiega to przeciekom. Solidne, wykonane z wysoką precyzją elementy wewnętrz Zawory regulacyjne ECOTROL są wyposażone w części wewnętrzne specjalnie zaprojektowane do warunków przepływowych, które najczęściej występują w Państwa instalacji. Kształt zawieradeł i gniazd zaworu, jak również materiały z których są one wykonane, zostały zoptymalizowane zgodnie z Państwa wymaganiami. Cechą, która nas technicznie wyróżnia, jest unikalny system szybkiej wymiany, który pozwala serwisantowi wymienić gniazdo zaworu bez użycia specjalnych narzędzi. Metalowa lub miękka uszczelka gniazda zaworu i zamontowany w sposób pływający pierścień gniazda zapewniają długotrwałą wewnętrzną szczelność. Ponadto istnieje opcjonalnie możliwość zamówienia pierścienia gniazda do zastosowania obustronnego. Redukuje to koszty i to nie tylko w przypadku pierścienia ceramicznego odpornego na media abrazyjne. 2

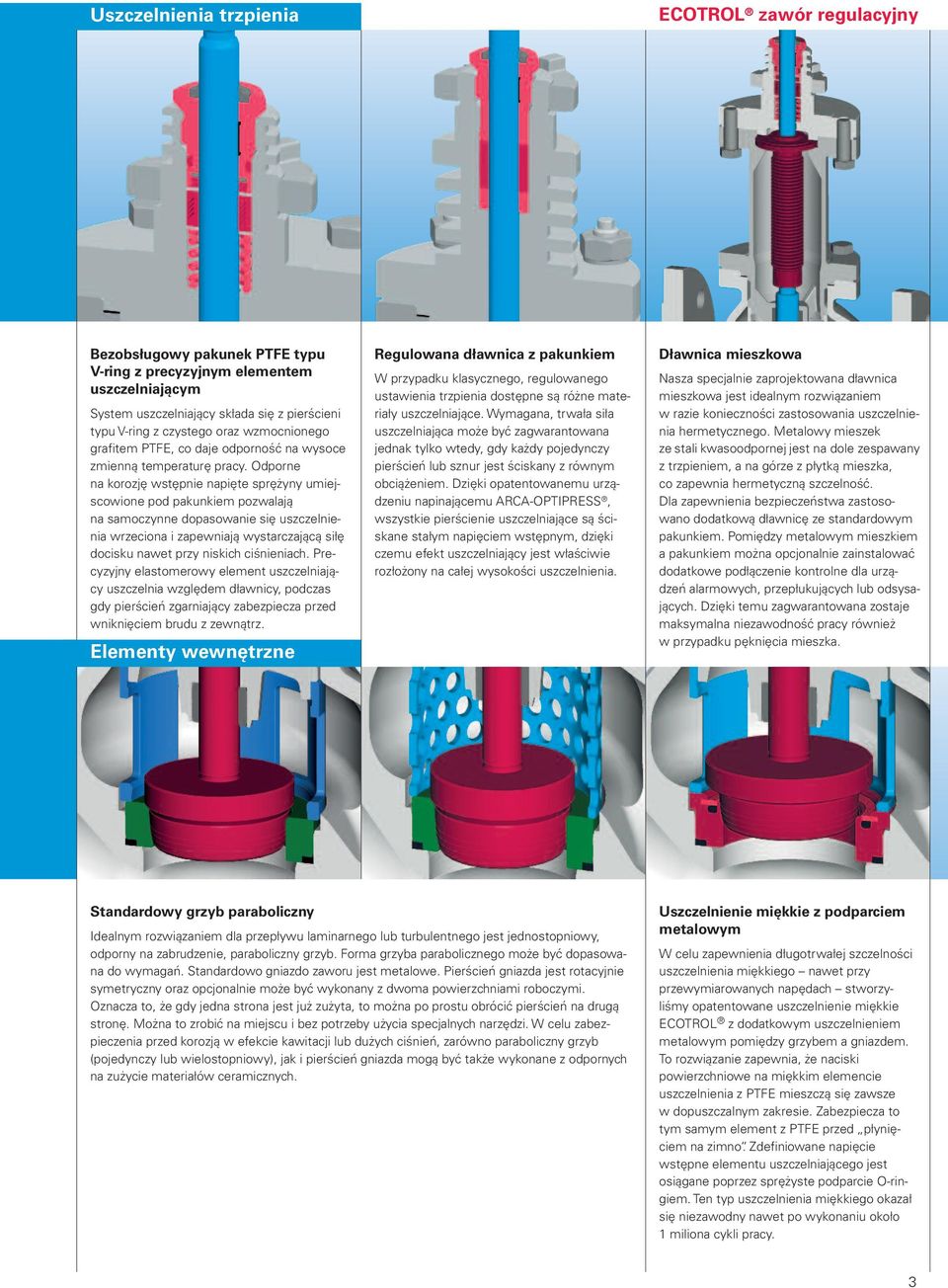

3 Uszczelnienia trzpienia ECOTROL zawór regulacyjny Bezobsługowy pakunek PTFE typu V-ring z precyzyjnym elementem uszczelniającym System uszczelniający składa się z pierścieni typu V-ring z czystego oraz wzmocnionego grafitem PTFE, co daje odporność na wysoce zmienną temperaturę pracy. Odporne na korozję wstępnie napięte sprężyny umiejscowione pod pakunkiem pozwalają na samoczynne dopasowanie się uszczelnienia wrzeciona i zapewniają wystarczającą siłę docisku nawet przy niskich ciśnieniach. Precyzyjny elastomerowy element uszczelniający uszczelnia względem dławnicy, podczas gdy pierścień zgarniający zabezpiecza przed wniknięciem brudu z zewnątrz. Elementy wewnętrzne Regulowana dławnica z pakunkiem W przypadku klasycznego, regulowanego ustawienia trzpienia dostępne są różne materiały uszczelniające. Wymagana, trwała siła uszczelniająca może być zagwarantowana jednak tylko wtedy, gdy każdy pojedynczy pierścień lub sznur jest ściskany z równym obciążeniem. Dzięki opatentowanemu urządzeniu napinającemu ARCA-OPTIPRESS, wszystkie pierścienie uszczelniające są ściskane stałym napięciem wstępnym, dzięki czemu efekt uszczelniający jest właściwie rozłożony na całej wysokości uszczelnienia. Dławnica mieszkowa Nasza specjalnie zaprojektowana dławnica mieszkowa jest idealnym rozwiązaniem w razie konieczności zastosowania uszczelnienia hermetycznego. Metalowy mieszek ze stali kwasoodpornej jest na dole zespawany z trzpieniem, a na górze z płytką mieszka, co zapewnia hermetyczną szczelność. Dla zapewnienia bezpieczeństwa zastoso - wano dodatkową dławnicę ze standardowym pakunkiem. Pomiędzy metalowym mieszkiem a pakunkiem można opcjonalnie zain stalować dodatkowe podłączenie kontrolne dla urządzeń alarmowych, przepłukujących lub odsysających. Dzięki temu zagwarantowana zostaje maksymalna niezawodność pracy również w przypadku pęknięcia mieszka. Standardowy grzyb paraboliczny Idealnym rozwiązaniem dla przepływu laminarnego lub turbulentnego jest jednostopniowy, odporny na zabrudzenie, paraboliczny grzyb. Forma grzyba parabolicznego może być dopasowana do wymagań. Standardowo gniazdo zaworu jest metalowe. Pierścień gniazda jest rotacyjnie symetryczny oraz opcjonalnie może być wykonany z dwoma powierzchniami roboczymi. Oznacza to, że gdy jedna strona jest już zużyta, to można po prostu obrócić pierścień na drugą stronę. Można to zrobić na miejscu i bez potrzeby użycia specjalnych narzędzi. W celu zabez - pieczenia przed korozją w efekcie kawitacji lub dużych ciśnień, zarówno paraboliczny grzyb (pojedynczy lub wielostopniowy), jak i pierścień gniazda mogą być także wykonane z odpornych na zużycie materiałów ceramicznych. Uszczelnienie miękkie z podparciem metalowym W celu zapewnienia długotrwałej szczelności uszczelnienia miękkiego nawet przy przewymiarowanych napędach stworzy - liśmy opatentowane uszczelnienie miękkie ECOTROL z dodatkowym uszczelnieniem metalowym pomiędzy grzybem a gniazdem. To rozwiązanie zapewnia, że naciski powierzchniowe na miękkim elemencie uszczelnienia z PTFE mieszczą się zawsze w dopuszczalnym zakresie. Zabezpiecza to tym samym element z PTFE przed płynięciem na zimno. Zdefiniowane napięcie wstępne elementu uszczelniającego jest osiągane poprzez sprężyste podparcie O-ringiem. Ten typ uszczelnienia miękkiego okazał się niezawodny nawet po wykonaniu około 1 miliona cykli pracy. 3

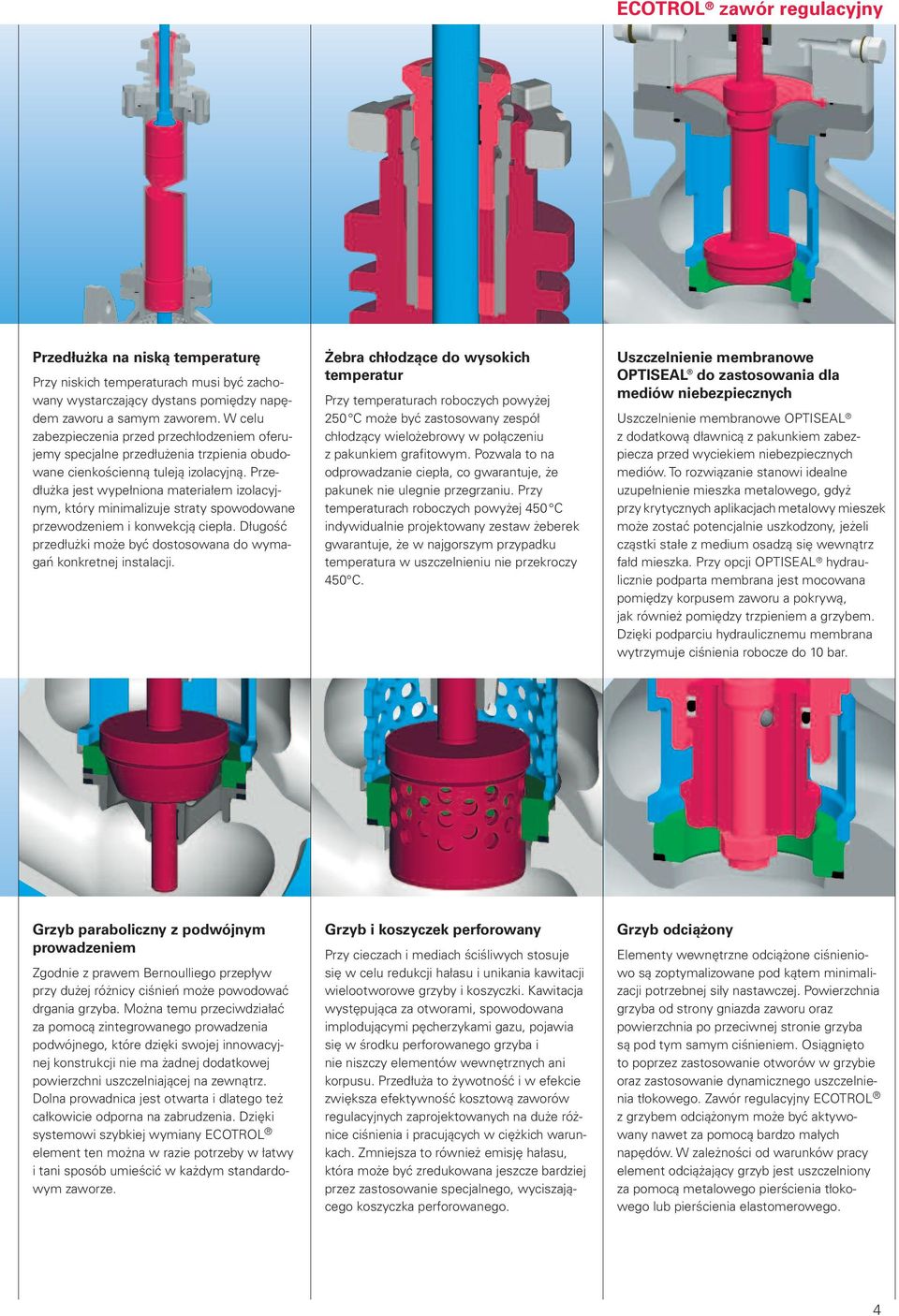

4 ECOTROL zawór regulacyjny Przedłużka na niską temperaturę Przy niskich temperaturach musi być zachowany wystarczający dystans pomiędzy napędem zaworu a samym zaworem. W celu zabezpieczenia przed przechłodzeniem oferujemy specjalne przedłużenia trzpienia obudowane cienkościenną tuleją izolacyjną. Przedłużka jest wypełniona materiałem izolacyjnym, który minimalizuje straty spowodowane przewodzeniem i konwekcją ciepła. Długość przedłużki może być dostosowana do wymagań konkretnej instalacji. Żebra chłodzące do wysokich temperatur Przy temperaturach roboczych powyżej 250 C może być zastosowany zespół chłodzący wielożebrowy w połączeniu z pakunkiem grafitowym. Pozwala to na odprowadzanie ciepła, co gwarantuje, że pakunek nie ulegnie przegrzaniu. Przy temperaturach roboczych powyżej 450 C indywi dualnie projektowany zestaw żeberek gwarantuje, że w najgorszym przypadku temperatura w uszczelnieniu nie przekroczy 450 C. Uszczelnienie membranowe OPTISEAL do zastosowania dla mediów niebezpiecznych Uszczelnienie membranowe OPTISEAL z dodatkową dławnicą z pakunkiem zabez - piecza przed wyciekiem niebezpiecznych mediów. To rozwiązanie stanowi idealne uzupełnienie mieszka metalowego, gdyż przy krytycznych aplikacjach metalowy mieszek może zostać potencjalnie uszkodzony, jeżeli cząstki stałe z medium osadzą się wewnątrz fałd mieszka. Przy opcji OPTISEAL hydraulicznie podparta membrana jest mocowana pomiędzy korpusem zaworu a pokrywą, jak również pomiędzy trzpieniem a grzybem. Dzięki podparciu hydraulicznemu membrana wytrzymuje ciśnienia robocze do 10 bar. Grzyb paraboliczny z podwójnym prowadzeniem Zgodnie z prawem Bernoulliego przepływ przy dużej różnicy ciśnień może powodować drgania grzyba. Można temu przeciwdziałać za pomocą zintegrowanego prowadzenia podwójnego, które dzięki swojej innowacyjnej konstrukcji nie ma żadnej dodatkowej powierzchni uszczelniającej na zewnątrz. Dolna prowadnica jest otwarta i dlatego też całkowicie odporna na zabrudzenia. Dzięki systemowi szybkiej wymiany ECOTROL element ten można w razie potrzeby w łatwy i tani sposób umieścić w każdym standardowym zaworze. Grzyb i koszyczek perforowany Przy cieczach i mediach ściśliwych stosuje się w celu redukcji hałasu i unikania kawitacji wielootworowe grzyby i koszyczki. Kawitacja występująca za otworami, spowodowana implodującymi pęcherzykami gazu, pojawia się w środku perforowanego grzyba i nie niszczy elementów wewnętrznych ani korpusu. Przedłuża to żywotność i w efekcie zwiększa efektywność kosztową zaworów regulacyjnych zaprojektowanych na duże różnice ciśnienia i pracujących w ciężkich warunkach. Zmniejsza to również emisję hałasu, która może być zredukowana jeszcze bardziej przez zastosowanie specjalnego, wyciszającego koszyczka perforowanego. Grzyb odciążony Elementy wewnętrzne odciążone ciśnieniowo są zoptymalizowane pod kątem minimalizacji potrzebnej siły nastawczej. Powierzchnia grzyba od strony gniazda zaworu oraz powierzchnia po przeciwnej stronie grzyba są pod tym samym ciśnieniem. Osiągnięto to poprzez zastosowanie otworów w grzybie oraz zastosowanie dynamicznego uszczelnienia tłokowego. Zawór regulacyjny ECOTROL z grzybem odciążonym może być aktywo - wany nawet za pomocą bardzo małych napędów. W zależności od warunków pracy element odciążający grzyb jest uszczelniony za pomocą metalowego pierścienia tłoko - wego lub pierścienia elastomerowego. 4

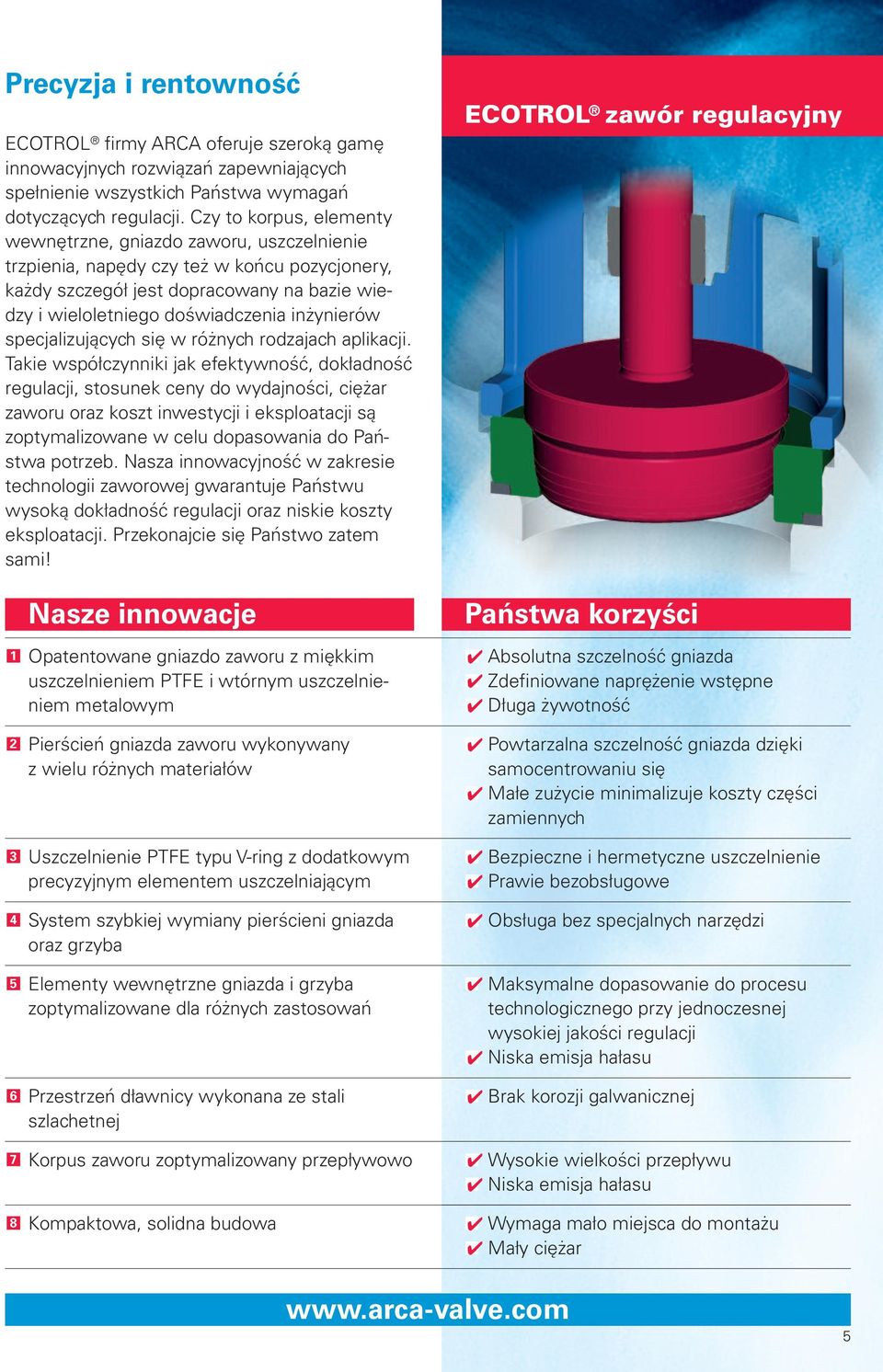

5 Precyzja i rentowność ECOTROL firmy ARCA oferuje szeroką gamę innowacyjnych rozwiązań zapewniających spełnienie wszystkich Państwa wymagań dotyczących regulacji. Czy to korpus, elementy wewnętrzne, gniazdo zaworu, uszczelnienie trzpienia, napędy czy też w końcu pozycjonery, każdy szczegół jest dopracowany na bazie wiedzy i wieloletniego doświadczenia inżynierów specjalizujących się w różnych rodzajach aplikacji. Takie współczynniki jak efektywność, dokładność regulacji, stosunek ceny do wydajności, ciężar zaworu oraz koszt inwestycji i eksploatacji są zoptymalizowane w celu dopasowania do Państwa potrzeb. Nasza innowacyjność w zakresie technologii zaworowej gwarantuje Państwu wysoką dokładność regulacji oraz niskie koszty eksploatacji. Przekonajcie się Państwo zatem sami! ECOTROL zawór regulacyjny Nasze innowacje Opatentowane gniazdo zaworu z miękkim uszczelnieniem PTFE i wtórnym uszczelnieniem metalowym Pierścień gniazda zaworu wykonywany z wielu różnych materiałów Uszczelnienie PTFE typu V-ring z dodatkowym precyzyjnym elementem uszczelniającym System szybkiej wymiany pierścieni gniazda oraz grzyba Elementy wewnętrzne gniazda i grzyba zoptymalizowane dla różnych zastosowań Przestrzeń dławnicy wykonana ze stali szlachetnej Korpus zaworu zoptymalizowany przepływowo Kompaktowa, solidna budowa Państwa korzyści Absolutna szczelność gniazda Zdefiniowane naprężenie wstępne Długa żywotność Powtarzalna szczelność gniazda dzięki samocentrowaniu się Małe zużycie minimalizuje koszty części zamiennych Bezpieczne i hermetyczne uszczelnienie Prawie bezobsługowe Obsługa bez specjalnych narzędzi Maksymalne dopasowanie do procesu technologicznego przy jednoczesnej wysokiej jakości regulacji Niska emisja hałasu Brak korozji galwanicznej Wysokie wielkości przepływu Niska emisja hałasu Wymaga mało miejsca do montażu Mały ciężar 5

6 ECOTROL zawór regulacyjny ECOTROL ogólna specyfikacja Rodzaj konstrukcji 8C 6N 6H DN / 1 2" 4" / 6" 24" / 1" 16" PN / ANSI class / class / class / class Materiał korpusu EN Dla temperatur ASTM Dla temperatur GP240GH 10 C do 400 C A 216 WCB 29 C do 425 C GX5CrNiMo C do 400 C A 351 CF8M 196 C do 400 C GX5CrNiMoNb C do 400 C G20Mn5 50 C do 345 C A 352 LCC 50 C do 345 C GX3CrNi C do 400 C G17CrMo C do 530 C A 217 WC6 29 C do 530 C Materiał DN 65 wykonane z (A351CF8M) pokrywy DN 80 wykonane z tego samego materiału co korpus, ale tuleja dławnicy z (ANSI TP316TI) Charakterystyka grzyba Stopień redukcji 50 :1 Standardowa: stało procentowa lub liniowa W opcji: modyfikowana liniowa Podwójne prowadzenie W opcji: zintegrowane podwójne prowadzenie dla średnic DN 40 do DN 600, Kvs > 25 Szczelność gniazda ECOTROL ogólna specyfikacja Uszczelnienie metalowe: Klasa szczelności IV (<0.01 % Kvs); w opcji klasa V Uszczelnienie miękkie: klasa szczelności VI Uszczelnienie Bezszwowe, z podwójną ścianką, wykonane z lub (w opcji) Hastelloy mieszkowe (dla ANSI 150 i ANSI 300, dla innych klas ciśnieniowych na życzenie) Płaszcz grzewczy Podłączenia DN 15 lub PN 40 ( 1 2" lub 1" ANSI 300), złączki śrubowe lub kołnierze Materiał Grzyb Grzyb paraboliczny P1 Grzyb Gniazdo Uszczelnienie Max. dopuszczalna Nr paraboliczny z zintegrowanym pro- perforowany L1 gniazda temperatura medium wadzeniem podwójnym* metal zależy od uszczelnienia trzpienia azotowany metal zależy od uszczelnienia trzpienia utwardzany utwardzany utwardzany utwardzany metal zależy od uszczelnienia trzpienia PTFE/FKM 20 C ~ 180 C PTFE/EPDM 29 C ~ 140 C PTFE 196 C ~ 180 C * Dostępny tylko dla DN 40 i Kvs Zastrzegamy sobie prawo do zmian technicznych ARCA Regler GmbH Kempener Str. 18, D Tönisvorst Telefon +49 (0) , Faks +49 (0) sale@arca-valve.com ARCA Flow Group worldwide: Competence in valves, pumps & cryogenics 6
