1 Odkryj świat badania twardości Przegląd produktów WISSEN IST SICHERHEIT

2 Laboratorium kalibracyjne certyfikowane zgodnie z ISO W celu zapewnienia zgodności z międzynarodowymi normami, powtarzalności wyników pomiarów i szczegółowej dokumentacji procedur badań EMCO-TEST oferuje kalibrację certyfikowaną zgodnie z normą EN ISO / IEC Nasze certyfikowane laboratorium kalibracyjne gwarantuje, że oferowane usługi są zawsze zgodne z aktualnym stanem norm i techniki. Jakość premium z certyfikowaną gwarancją jakości (ISO 9001) Aby zagwarantować niezawodną jakość, przed dostawą każde urządzenie badawcze EMCO-TEST jest poddawane gruntownej kontroli. Już w fazie projektowania, czyli od samego początku przywiązywaliśmy dużą wagę do tego, aby maszyny były przyjazne dla użytkownika. W związku z tym dostępne jest sterowane z poziomu menu wskazywanie błędów, zintegrowana autodiagnoza, a także modułowe komponenty elektroniczne, które umożliwiają szybkie usuwanie usterek. Aktualizacje oprogramowania, dostosowane do zmienionych norm lub przeznaczone do optymalizacji procesów, zapewniają wysoki poziom bezpieczeństwa inwestycji. Aplikacja serwisowa Aplikacja serwisowa EMCO-TEST umożliwia bardzo łatwe i szybkie przesłanie zgłoszenia serwisowego w każdej chwili i z każdego miejsca. Aplikacja poprowadzi użytkownika krok po kroku przez procedurę sporządzania zgłoszenia serwisowego. Pozwoli to zagwarantować, że nasi technicy serwisowi otrzymają wszystkie istotne dane maszyny i w razie potrzeby będą mogli szybko udzielić pomocy. Tę i wiele innych funkcji oferuje nasza aplikacja serwisowa EMCO-TEST. Zdalna pomoc techniczna Zintegrowany seryjnie TeamViewer Client może zostać uruchomiony bezpośrednio z ecos Workflow i stanowi optymalną bazę świadczenia usług pomocy technicznej online na całym świecie. Jest to oprogramowanie, które umożliwia zdalny serwis, a także przesyłanie obrazu z ekranu na inne komputery, na przykład podczas szkoleń. Zalety laboratorium kalibracyjnego EMCO-TEST są widoczne jak na dłoni Bezpieczeństwo gwarantują Certyfikacja 2. Know-how 3. Jakość i niezawodność 4. Kompetentne doradztwo Warto dowiedzieć się więcej o korzyściach i usługach laboratorium kalibracyjnego EMCO-TEST na stronie

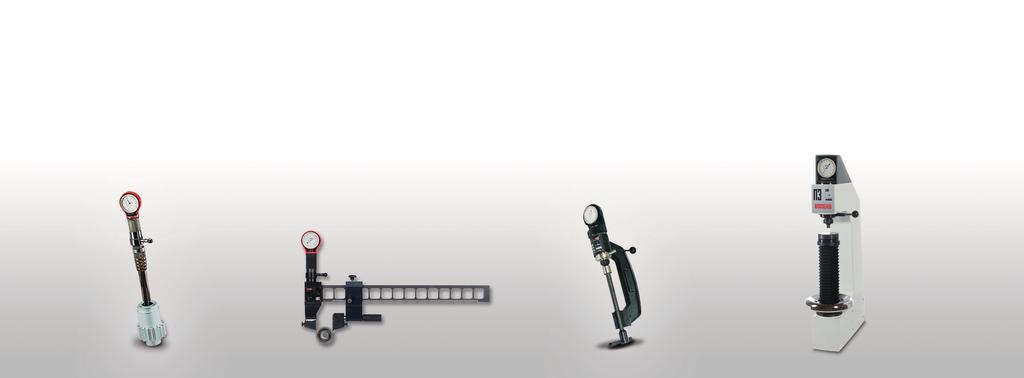

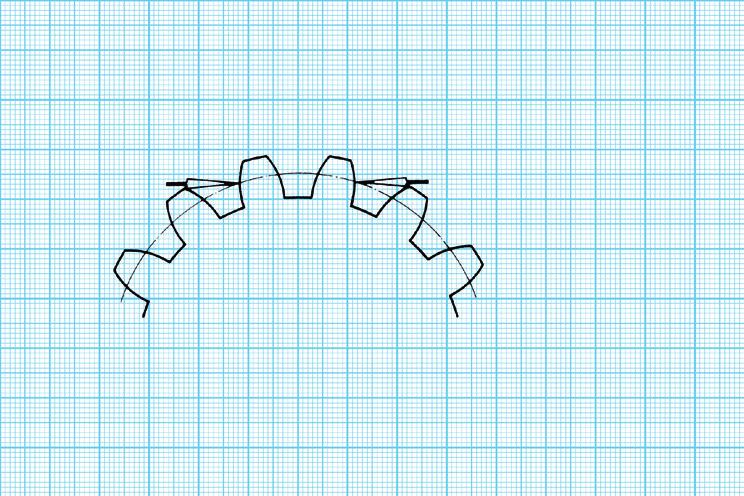

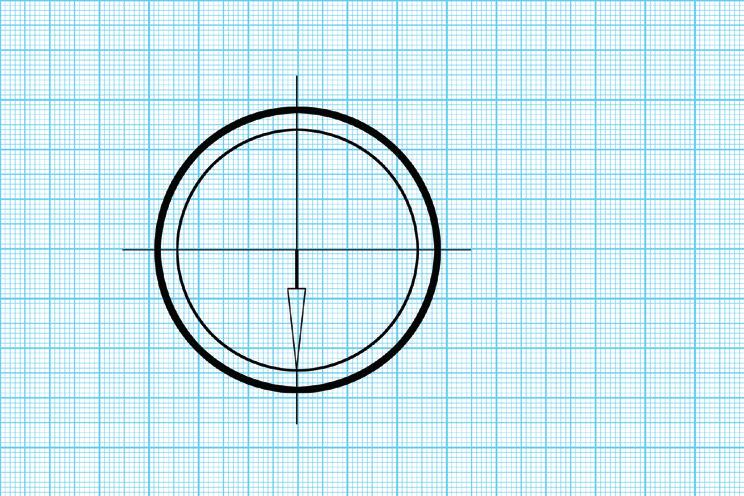

3 Szeroka paleta produktów Więcej informacji na stronie N6 N7 N4 N3A Twardościomierz Intest Twardościomierz boku zęba Twardościomierz przenośny Do Ø mm Szerokość pomiaru zęba 140 mm (N7F)/700 mm (N7P) N (15 187,5 kg) Twardościomierz Rockwell ze wskaźnikiem analogowym Głębokość penetracji do 400 mm Uzębienie zewnętrzne Moduł 2 10 (N7F)/3 35 (N7P) Odległość mocowania: 0 20/145/235/335 mm Rockwell EN ISO 6508, ASTM E18 Badanie tworzyw sztucznych EN ISO N (15 187,5 kg) Rockwell EN ISO 6508, ASTM E18 Badanie tworzyw sztucznych EN ISO 2039 wymienna tuleja sprężynowa jednostka badawcza N1A Otwory Boki zębów Możliwość wymiany Czujnik zegarowy Twardościomierz umieszczany Twardościomierz jest przykła- Dla różnych stopni obciążenia jest w otworze i mocowany za dany do boków zębów i mo- stosowana jest jednostka badaw- pomocą zamknięcia siłowego. Po cowany w żądanym punkcie cza N1A z wymiennymi tulejami zamocowaniu następuje przyło- pomiarowym. Po zamocowaniu sprężynowymi (tuleje sprężynowe żenie obciążenia badawczego za następuje przyłożenie obciążenia o różnych stopniach obciążenia). pomocą dźwigni ręcznej. Wynik badawczego za pomocą dźwigni pomiaru jest następnie odczyty- ręcznej. Wynik pomiaru jest na- wany na czujniku zegarowym w stępnie odczytywany na czujniku wartościach HRC. zegarowym w wartościach HRC. W przypadku twardościomierza N3A wartości pomiarowe są wskazywane przez analogowy czujnik zegarowy. Na cyferblacie nadrukowane są trzy kolorowe skale. W zależności od wybranej metody badawczej i obciążenia można odczytać wartość twardości na skali (dokładność wskazania 0,5). Schemat. Przebieg przyłożenia obciążenia Przegląd produktów

4 DuraJet 10 G5 DuraScan 10 G5/20 G5 DuraScan 50 G5/70 G5/80 G5 Twardościomierz Rockwell z dotykowym panelem obsługowym 9, N (1 250 kg) Twardościomierz laboratoryjny o dużym zakresie obciążeń 0, ,9 N (0,01 62,5 kg) 0, ,9 N (0, ,5 kg) półautomatyczny 3-pozycyjna głowica rewolwerowa do pomiarów ręcznych 6-pozycyjna głowica rewolwerowa do pomiarów automatycznych (opcja) ręczny stół krzyżowy (DuraScan 20 G5) kamera 10 Mpix Vickers ISO 6507, ASTM E384, ASTM E92 Knoop ISO 4545, ASTM E384, ASTM E92 Twardościomierz laboratoryjny o dużym zakresie obciążeń 0, ,9 N (0,01 62,5 kg) 0, ,9 N (0, ,5 kg) automatyczny 6-pozycyjna głowica rewolwerowa do pomiarów automatycznych zmotoryzowany kamera poglądowa (DuraScan 70 G5, 80 G5) kamera 10 Mpix Vickers ISO 6507, ASTM E384, ASTM E92 Knoop ISO 4545, ASTM E384, ASTM E92 Wyświetlacz dotykowy DuraJet G5 obejmuje elektronicznym przyłożeniem mocy całą skalę twardości Rockwella. W zakresie obciążeń od 1 do 250 kg zapewnia kompleksowy wybór procedur pomiarowych: oprócz badań metodą Rockwella możliwe jest także badanie tworzyw sztucznych i węgla, a także badania głębokości metodą Vickersa i Brinella. Łatwą obsługę gwarantuje oprogramowanie ecos Workflow DuraJet Edition. Szybko i bezpiecznie przeprowadza użytkownika w trzech krokach przez procedurę badania twardości, od wyboru rodzaju badania po archiwizację wyników. Intuicyjne oprogramowanie: ecos Workflow CIS Logika, przejrzystość i najprostsza obsługa to podstawy bezpiecznego i wygodnego badania twardości. Zasada workflow: próba, metoda, pozycja, wynik i historia to dla nas pięć kroków ecos Workflow CIS. Możliwe jest wszystko od najprostszego, pojedynczego pomiaru przez pomiary seryjne i kontrolne po trwałe zarządzanie danymi i raportowanie. Innowacyjna analiza obrazu Zastosowana we wszystkich urządzeniach z serii DuraScan G5 kamera 10 Mpix wyznacza nowe standardy jakości obrazu. Inteligentne wykorzystanie kamery o wysokiej rozdzielczości umożliwia trzykrotny zoom bez utraty jakości w wyniku interpolacji. Dzięki temu niezwykle innowacyjnemu rozwiązaniu możliwe jest pokrycie dużego zakresu zastosowania przy użyciu niewielu obiektywów. Sprawdzona, całkowicie automatyczna analiza zapewnia niezawodną regulację jasności obrazu i automatyczną ocenę odcisku.

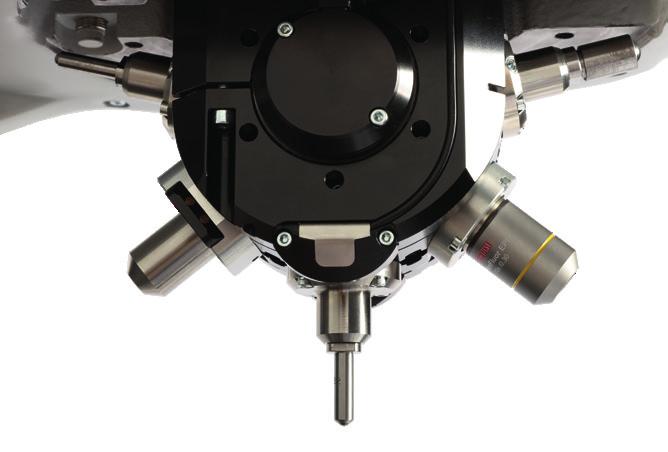

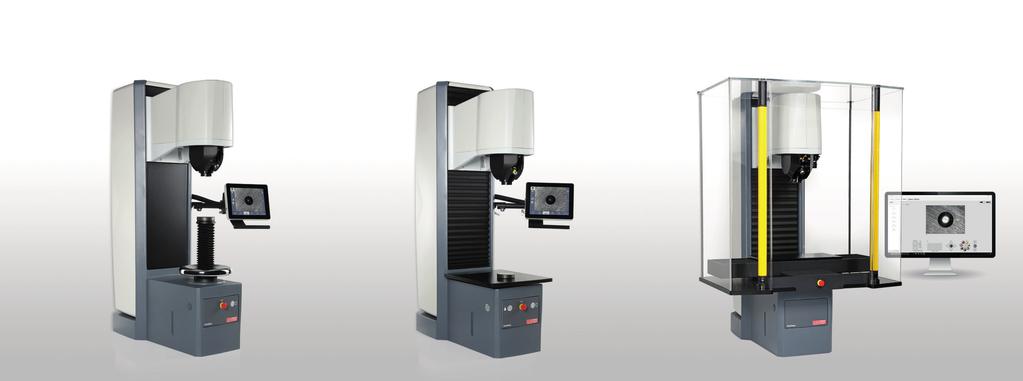

5 DuraVision 20 G5/30 G5 DuraVision 200 G5/300 G5 DuraVision 250 G5 /350 G5 Twardościomierz uniwersalny z małymi obciążeniami/dużymi obciążeniami oraz manualnym dosuwem próbki. 2, N (0,3-250 kg) 29, N ( kg) Vickers EN ISO 6507, ASTM E384, ASTM E92 Knoop EN ISO 4545, ASTM E384, ASTM E92 Twardościomierz uniwersalny z małymi obciążeniami/dużymi obciążeniami oraz zmotoryzowanym pozycjonowaniem głowicy. 2, N (0,3-250 kg) 29, N ( kg) Vickers EN ISO 6507, ASTM E384, ASTM E92 Knoop EN ISO 4545, ASTM E384, ASTM E92 Twardościomierz uniwersalny z małymi obciążeniami/dużymi obciążeniami oraz zmotoryzowanym, automatycznym stolikiem krzyżowym. 9, N (0,3-250 kg) 29, N ( kg) Vickers EN ISO 6507, ASTM E384, ASTM E92 Knoop EN ISO 4545, ASTM E384, ASTM E92 Szeroki zakres zastosowań Seria DuraVision G5 zapewnia niezwykle duży zakres obciążeń standardowych od 0,3 kg do 3000 kg. Inteligentne wykorzystanie kamery o rozdzielczości 10 megapikseli umożliwia 3-krotny zoom, dzięki czemu do pokrycia całego zakresu zastosowania wystarczy tylko kilka obiektywów. W połączeniu z 7 miejscami w głowicy gwiazdowej pozwala to ograniczyć wymianę narzędzi. Automatyczna analiza odcisku badawczego dzięki całkowicie automatycznej regulacji jasności i szybkiej funkcji autofokus w połączeniu z głowicą gwiazdową pozwala skrócić czasy cyklu i zminimalizować czynności operatora. Brinell SmartLight Nowe obiektywy z innowacyjnym Brinell Smart- Light zapewniają idealne oświetlenie podczas badań metodą Brinella i umożliwiają lepszą widoczność odcisku badawczego. Obiektywy z Brinell SmartLight są dostępne w wersji z zoomem 2,5-krotnym i 5-krotnym. Kontur jest wyraźnie widoczny i możliwa jest precyzyjna analiza odcisku. Technologia SmartLight jest wbudowana w obiektywie i nie wymaga dokonywania dalszych ustawień przez użytkownika. Łatwe i szybkie badanie wielu elementów konstrukcyjnych Długie tory i błyskawiczne ruchy stolika umożliwiają całkowicie automatyczne badanie twardości wielu różnych próbek. Niezależnie od tego, czy są to elementy identyczne czy o różnej wysokości DuraVision G5 pokazuje całą paletę swoich mocnych stron przy badaniach seryjnych. Zastosowanie dostępnych szablonów umożliwia efektywne i sprawne badania seryjne. W celu uzyskania maksymalnej dokładności i powtarzalności pomiarów stosowane są dodatkowe funkcje, takie jak automatyczna regulacja jasności lub zoptymalizowana funkcja autofokus. Przegląd produktów

6 Skorzystaj z naszej światowej sieci dystrybucyjnej i serwisowej! Nasi wykwalifikowani partnerzy w zakresie dystrybucji i serwisu są do dyspozycji w ponad 40 krajach. Dzięki temu możemy zagwarantować użytkownikom i ich maszynom najlepsze możliwe wsparcie. Na naszej stronie internetowej com można znaleźć dystrybutora w swojej okolicy. EMCO-TEST Prüfmaschinen GmbH Kellau Kuchl-Salzburg/Austria office@emcotest.com Tel Fax DYSTRYBUCJA W POLSCE: METALOGIS S.C. Motylkowa 57F Warszawa info@metalogis.com Tel Fax PL /2018 Zmiany techniczne oraz błędy w druku i składzie zastrzeżone. Siedziba główna w Austrii Partnerzy w zakresie dystrybucji i serwisu
