Trasa projektowanej kanalizacji teletechnicznej (orientacja) rys. 1 Trasa projektowanej kanalizacji teletechnicznej (mapa w skali 1:500) rys.

Transkrypt

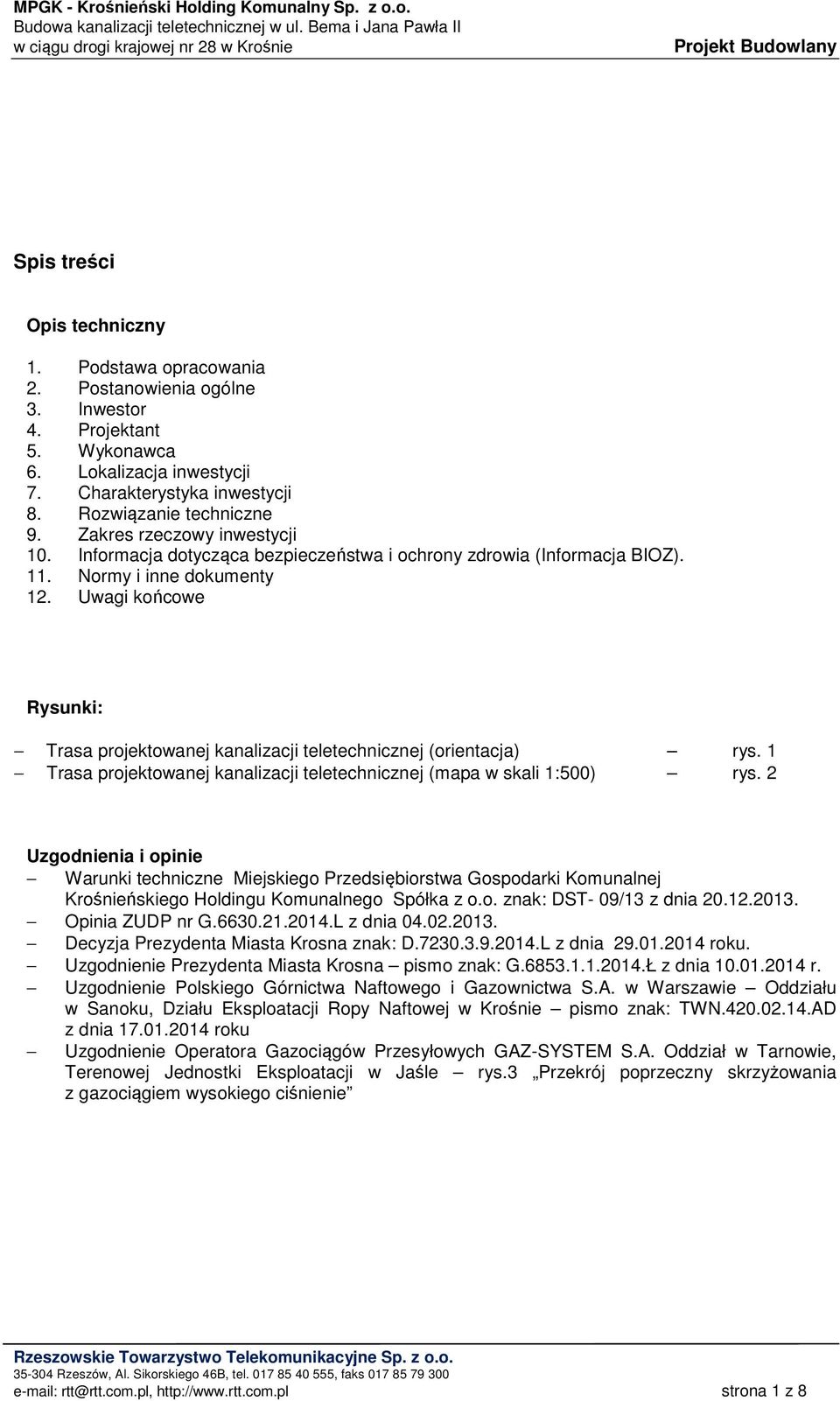

1 Spis treści Opis techniczny 1. Podstawa opracowania 2. Postanowienia ogólne 3. Inwestor 4. Projektant 5. Wykonawca 6. Lokalizacja inwestycji 7. Charakterystyka inwestycji 8. Rozwiązanie techniczne 9. Zakres rzeczowy inwestycji 10. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (Informacja BIOZ). 11. Normy i inne dokumenty 12. Uwagi końcowe Rysunki: Trasa projektowanej kanalizacji teletechnicznej (orientacja) rys. 1 Trasa projektowanej kanalizacji teletechnicznej (mapa w skali 1:500) rys. 2 Uzgodnienia i opinie Warunki techniczne Miejskiego Przedsiębiorstwa Gospodarki Komunalnej Krośnieńskiego Holdingu Komunalnego Spółka z o.o. znak: DST- 09/13 z dnia Opinia ZUDP nr G L z dnia Decyzja Prezydenta Miasta Krosna znak: D L z dnia roku. Uzgodnienie Prezydenta Miasta Krosna pismo znak: G Ł z dnia r. Uzgodnienie Polskiego Górnictwa Naftowego i Gazownictwa S.A. w Warszawie Oddziału w Sanoku, Działu Eksploatacji Ropy Naftowej w Krośnie pismo znak: TWN AD z dnia roku Uzgodnienie Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Tarnowie, Terenowej Jednostki Eksploatacji w Jaśle rys.3 Przekrój poprzeczny skrzyżowania z gazociągiem wysokiego ciśnienie rtt@rtt.com.pl, strona 1 z 8

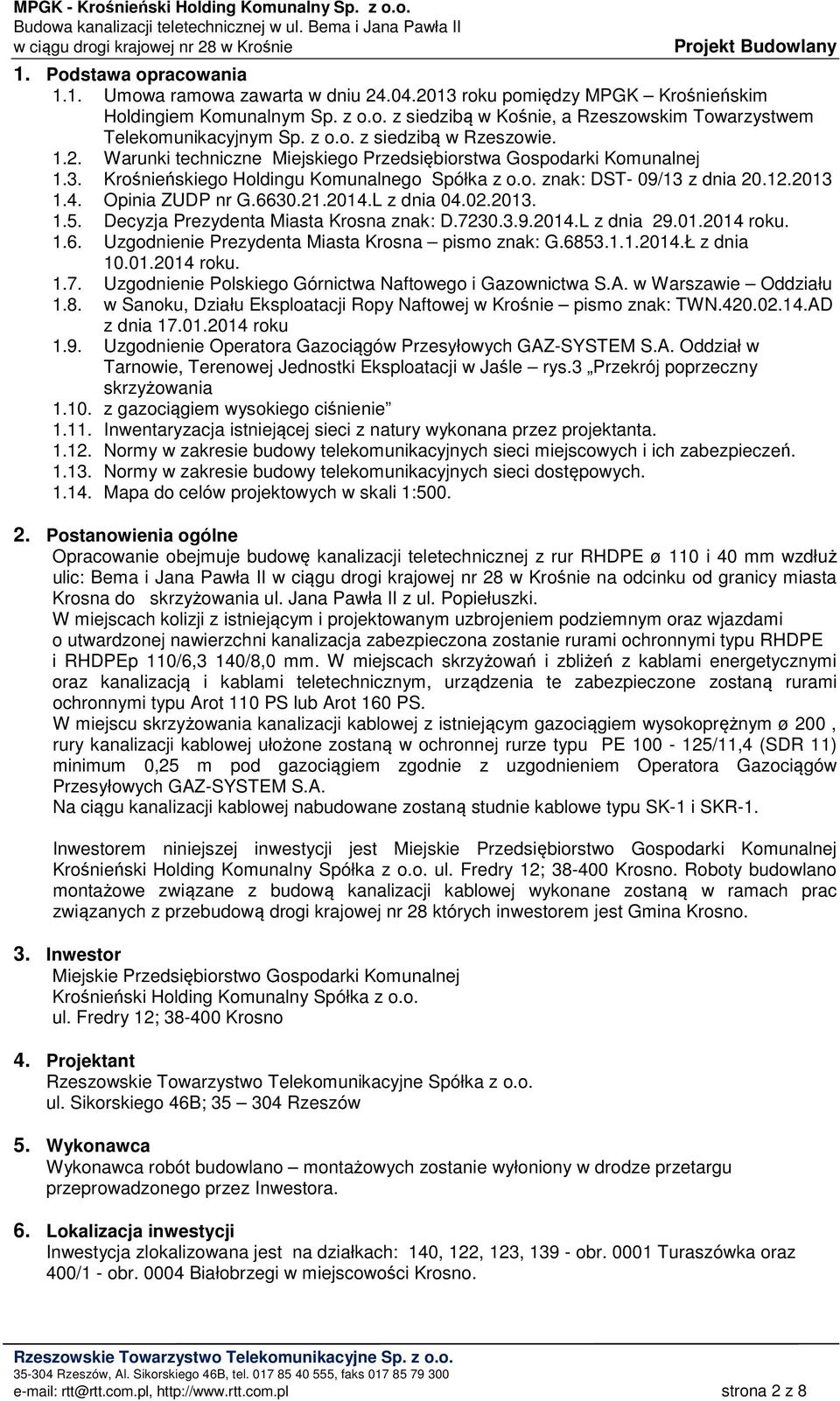

2 1. Podstawa opracowania 1.1. Umowa ramowa zawarta w dniu roku pomiędzy MPGK Krośnieńskim Holdingiem Komunalnym Sp. z o.o. z siedzibą w Kośnie, a Rzeszowskim Towarzystwem Telekomunikacyjnym Sp. z o.o. z siedzibą w Rzeszowie Warunki techniczne Miejskiego Przedsiębiorstwa Gospodarki Komunalnej 1.3. Krośnieńskiego Holdingu Komunalnego Spółka z o.o. znak: DST- 09/13 z dnia Opinia ZUDP nr G L z dnia Decyzja Prezydenta Miasta Krosna znak: D L z dnia roku Uzgodnienie Prezydenta Miasta Krosna pismo znak: G Ł z dnia roku Uzgodnienie Polskiego Górnictwa Naftowego i Gazownictwa S.A. w Warszawie Oddziału 1.8. w Sanoku, Działu Eksploatacji Ropy Naftowej w Krośnie pismo znak: TWN AD z dnia roku 1.9. Uzgodnienie Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Tarnowie, Terenowej Jednostki Eksploatacji w Jaśle rys.3 Przekrój poprzeczny skrzyżowania z gazociągiem wysokiego ciśnienie Inwentaryzacja istniejącej sieci z natury wykonana przez projektanta Normy w zakresie budowy telekomunikacyjnych sieci miejscowych i ich zabezpieczeń Normy w zakresie budowy telekomunikacyjnych sieci dostępowych Mapa do celów projektowych w skali 1: Postanowienia ogólne Opracowanie obejmuje budowę kanalizacji teletechnicznej z rur RHDPE ø 110 i 40 mm wzdłuż ulic: Bema i Jana Pawła II na odcinku od granicy miasta Krosna do skrzyżowania ul. Jana Pawła II z ul. Popiełuszki. W miejscach kolizji z istniejącym i projektowanym uzbrojeniem podziemnym oraz wjazdami o utwardzonej nawierzchni kanalizacja zabezpieczona zostanie rurami ochronnymi typu RHDPE i RHDPEp 110/6,3 140/8,0 mm. W miejscach skrzyżowań i zbliżeń z kablami energetycznymi oraz kanalizacją i kablami teletechnicznym, urządzenia te zabezpieczone zostaną rurami ochronnymi typu Arot 110 PS lub Arot 160 PS. W miejscu skrzyżowania kanalizacji kablowej z istniejącym gazociągiem wysokoprężnym ø 200, rury kanalizacji kablowej ułożone zostaną w ochronnej rurze typu PE /11,4 (SDR 11) minimum 0,25 m pod gazociągiem zgodnie z uzgodnieniem Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Na ciągu kanalizacji kablowej nabudowane zostaną studnie kablowe typu SK-1 i SKR-1. Inwestorem niniejszej inwestycji jest Miejskie Przedsiębiorstwo Gospodarki Komunalnej Krośnieński Holding Komunalny Spółka z o.o. ul. Fredry 12; Krosno. Roboty budowlano montażowe związane z budową kanalizacji kablowej wykonane zostaną w ramach prac związanych z przebudową drogi krajowej nr 28 których inwestorem jest Gmina Krosno. 3. Inwestor Miejskie Przedsiębiorstwo Gospodarki Komunalnej Krośnieński Holding Komunalny Spółka z o.o. ul. Fredry 12; Krosno 4. Projektant Rzeszowskie Towarzystwo Telekomunikacyjne Spółka z o.o. ul. Sikorskiego 46B; Rzeszów 5. Wykonawca Wykonawca robót budowlano montażowych zostanie wyłoniony w drodze przetargu przeprowadzonego przez Inwestora. 6. Lokalizacja inwestycji Inwestycja zlokalizowana jest na działkach: 140, 122, 123, obr Turaszówka oraz 400/1 - obr Białobrzegi w miejscowości Krosno. rtt@rtt.com.pl, strona 2 z 8

3 7. Charakterystyka inwestycji Projektowana teletechniczna kanalizacja kablowa jest obiektem liniowym położonym po za obszarem objętym ochroną w myśl ustawy o ochronie przyrody z dnia roku (Dz. U. nr 92 poz. 880 z późn. zm.), nie wymaga zasilania w energię elektryczną, zasilania w wodę i odprowadzenia ścieków. Nie wytwarza odpadów stałych, nie emituje hałasu, wibracji, fal elektromagnetycznych i promieniowania negatywnie oddziałującego na środowisko, nie emituje zanieczyszczeń gazowych, pyłowych i płynnych, nie wpływa szkodliwie na istniejący drzewostan, glebę, wody powierzchniowe i gruntowe. 8. Rozwiązanie techniczne Projektowaną kanalizacja kablowa należy wykonać jaki jedno, dwu i trzyotworową rur typu RHDPE 40/3,7, 110/3,7 i 110/6,3 mm. Rury kanalizacji kablowej układać na głębokości od 0,7 do 1,0 m pod powierzchnią ziemi. W miejscach, gdzie kanalizacja kablowa wykonana będzie z rur RHDPE 40/3,7 mm bezpośrednio na rurach należy ułożyć kabel lokalizacyjny typu XzTKMXpw 2x2x0,8, natomiast w połowie jego zasypania, taśmę ostrzegawczą koloru pomarańczowego z napisem: uwaga kabel światłowodowy własność MPGK Krosno. Kabel lokalizacyjny wyprowadzić do projektowanych studni kablowych i zakończyć w zamontowanych puszkach kablowych. Dodatkowo w miejscach załamania kanalizacji (rurociągu z rur ø 40 mm) bezpośrednio na rurach należy ułożyć markery lokalizacyjne celem umożliwienia jednoznacznej lokalizacji kanalizacji w trakcie jej eksploatacji. W miejscach kolizji z istniejącym uzbrojeniem podziemnym projektowaną kanalizacje kablową należy zabezpieczyć rurami ochronnymi RHDPE(p) 110/6,3; 140/8,0 mm. Natomiast na skrzyżowaniach i przy zbliżeniach z kablami energetycznymi oraz kanalizacją teletechniczną urządzenia te należy zabezpieczyć rurami osłonowymi Arot 110 PS lub Arot 160 PS. Przekroczenia ulic, wjazdów, parkingów o utwardzonej nawierzchni należy wykonać metodą przewiertów sterowanych rurami RHDPEp 110/6,3 mm. Skrzyżowania i zbliżenia projektowanego rurociągu z istniejącymi gazociągami należy wykonać w osłonowych rurach RHDPE 110/6,3 i 140/8,0 mm układając je minimum 0,15 m pod gazociągami. Końce rur osłonowych powinny wystawać min. 2,0 m poza obrys zewnętrznej ścianki gazociągu. Końce rur osłonowych należy uszczelnić, a miejsca skrzyżowań przysypać warstwą piasku do wysokości minimum 0,4 m od powierzchni terenu, natomiast górną warstwę gruntem rodzimym. uwaga: Skrzyżowanie projektowanej kanalizacji z istniejącym gazociągiem wysokoprężnym ø 200 mm należy wykonać metodą przecisku sterowanego rurą typu PE /11,4 (SDR 11) układając ją minimum 0,25 m pod gazociągiem. Roboty w miejscu kolizji należy wykonać zgodnie z warunkami technicznymi uzgodnieniem Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Tarnowie, Terenowej Jednostki Eksploatacji w Jaśle oraz załączonym przekrojem poprzecznym rys. nr 3 pod nadzorem przedstawiciela PGP GAZ-SYSTEM S.A. w Warszawie, Oddziału w Tarnowie, Terenowej Jednostki Obsługi w Jaśle. Na ciągach projektowanej kanalizacji kablowej należy posadowić studnie kablowe typu SK-2 i SKR-1. Rury kanalizacji kablowej (rurociągu kablowego ø 40 mm) należy wprowadzić do studni, włożyć wzdłuż ścian i ułożyć na projektowanych wspornikach dwu-kablowych. Rury kanalizacji (rurociągu) na całym budowanym odcinku powinny zachować ciągłość. Po zakończeniu prac budowlano-montażowych rury kanalizacji kablowej (rurociągu) pozostawić pod kontrolą ciśnieniową. Gardła studni wyprawić masą betonową, natomiast pokrywy studni wyposażyć w wywietrzniki. Dodatkowo studnie kablowe należy wyposażyć w pokrywy typu Pioch z zamkami Abloy. Trasę projektowanej kanalizacji kablowej (rurociągu kablowego) oraz lokalizację studni kablowych wytyczyć geodezyjnie przez uprawnionego Geodetę zgodnie z opinią ZUDP nr G L z dnia roku. Szczegółowe rozwiązania techniczne przedstawione zostały w Projekcie Wykonawczym i Szczegółowej Specyfikacji Technicznej Wykonania i Odbioru Robót, które to dokumenty są integralną częścią opracowania. Roboty budowlano-montażowe należy wykonywać zgodnie z obowiązującymi przepisami ustawy Prawo Budowlane, Polskimi Normami, przepisami BHP oraz powszechnie stosowanymi w budownictwie teletechnicznym normami zakładowymi TP S.A. rtt@rtt.com.pl, strona 3 z 8

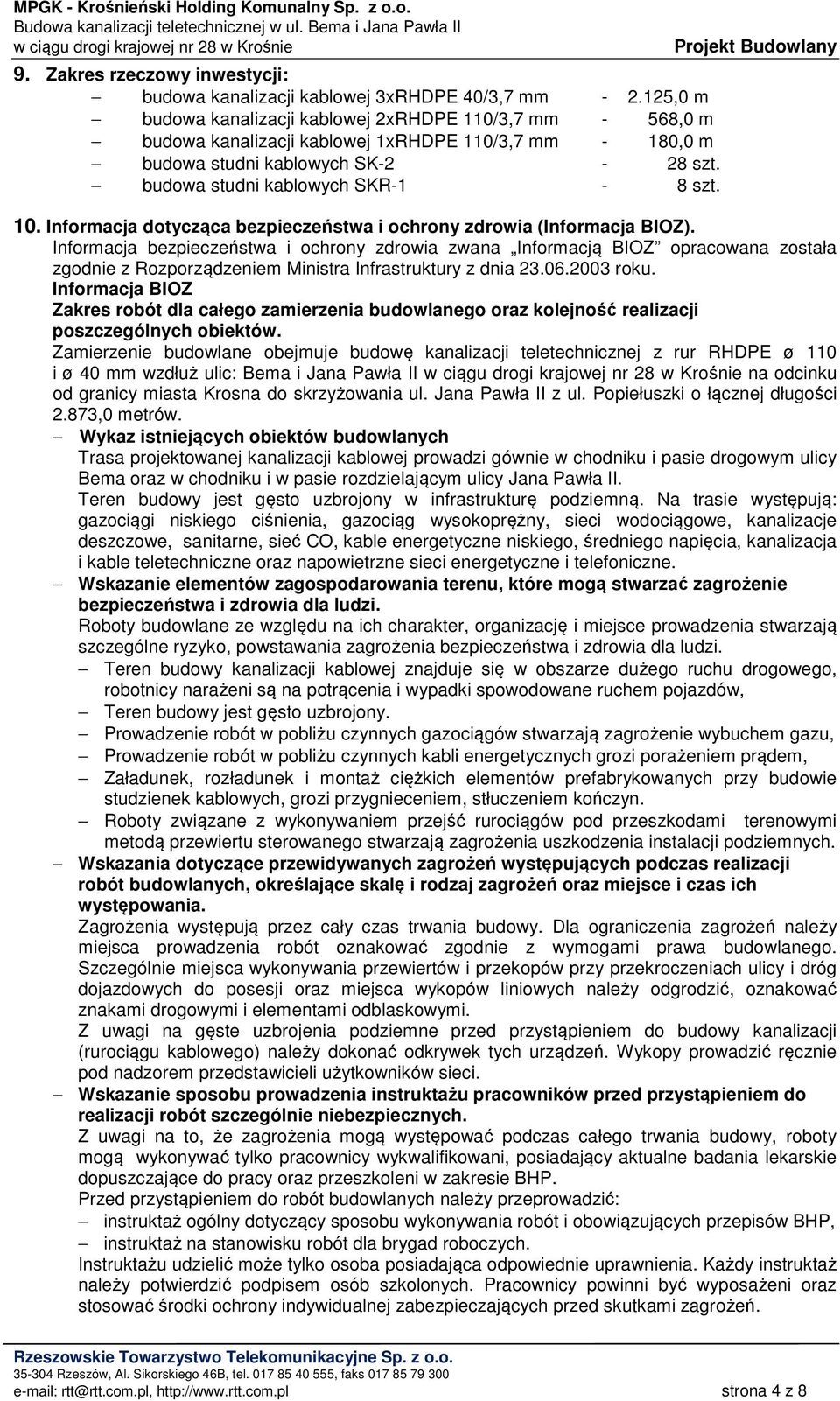

4 9. Zakres rzeczowy inwestycji: budowa kanalizacji kablowej 3xRHDPE 40/3,7 mm ,0 m budowa kanalizacji kablowej 2xRHDPE 110/3,7 mm - 568,0 m budowa kanalizacji kablowej 1xRHDPE 110/3,7 mm - 180,0 m budowa studni kablowych SK-2-28 szt. budowa studni kablowych SKR-1-8 szt. 10. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (Informacja BIOZ). Informacja bezpieczeństwa i ochrony zdrowia zwana Informacją BIOZ opracowana została zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia roku. Informacja BIOZ Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Zamierzenie budowlane obejmuje budowę kanalizacji teletechnicznej z rur RHDPE ø 110 i ø 40 mm wzdłuż ulic: Bema i Jana Pawła II na odcinku od granicy miasta Krosna do skrzyżowania ul. Jana Pawła II z ul. Popiełuszki o łącznej długości 2.873,0 metrów. Wykaz istniejących obiektów budowlanych Trasa projektowanej kanalizacji kablowej prowadzi gównie w chodniku i pasie drogowym ulicy Bema oraz w chodniku i w pasie rozdzielającym ulicy Jana Pawła II. Teren budowy jest gęsto uzbrojony w infrastrukturę podziemną. Na trasie występują: gazociągi niskiego ciśnienia, gazociąg wysokoprężny, sieci wodociągowe, kanalizacje deszczowe, sanitarne, sieć CO, kable energetyczne niskiego, średniego napięcia, kanalizacja i kable teletechniczne oraz napowietrzne sieci energetyczne i telefoniczne. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia dla ludzi. Roboty budowlane ze względu na ich charakter, organizację i miejsce prowadzenia stwarzają szczególne ryzyko, powstawania zagrożenia bezpieczeństwa i zdrowia dla ludzi. Teren budowy kanalizacji kablowej znajduje się w obszarze dużego ruchu drogowego, robotnicy narażeni są na potrącenia i wypadki spowodowane ruchem pojazdów, Teren budowy jest gęsto uzbrojony. Prowadzenie robót w pobliżu czynnych gazociągów stwarzają zagrożenie wybuchem gazu, Prowadzenie robót w pobliżu czynnych kabli energetycznych grozi porażeniem prądem, Załadunek, rozładunek i montaż ciężkich elementów prefabrykowanych przy budowie studzienek kablowych, grozi przygnieceniem, stłuczeniem kończyn. Roboty związane z wykonywaniem przejść rurociągów pod przeszkodami terenowymi metodą przewiertu sterowanego stwarzają zagrożenia uszkodzenia instalacji podziemnych. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsce i czas ich występowania. Zagrożenia występują przez cały czas trwania budowy. Dla ograniczenia zagrożeń należy miejsca prowadzenia robót oznakować zgodnie z wymogami prawa budowlanego. Szczególnie miejsca wykonywania przewiertów i przekopów przy przekroczeniach ulicy i dróg dojazdowych do posesji oraz miejsca wykopów liniowych należy odgrodzić, oznakować znakami drogowymi i elementami odblaskowymi. Z uwagi na gęste uzbrojenia podziemne przed przystąpieniem do budowy kanalizacji (rurociągu kablowego) należy dokonać odkrywek tych urządzeń. Wykopy prowadzić ręcznie pod nadzorem przedstawicieli użytkowników sieci. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Z uwagi na to, że zagrożenia mogą występować podczas całego trwania budowy, roboty mogą wykonywać tylko pracownicy wykwalifikowani, posiadający aktualne badania lekarskie dopuszczające do pracy oraz przeszkoleni w zakresie BHP. Przed przystąpieniem do robót budowlanych należy przeprowadzić: instruktaż ogólny dotyczący sposobu wykonywania robót i obowiązujących przepisów BHP, instruktaż na stanowisku robót dla brygad roboczych. Instruktażu udzielić może tylko osoba posiadająca odpowiednie uprawnienia. Każdy instruktaż należy potwierdzić podpisem osób szkolonych. Pracownicy powinni być wyposażeni oraz stosować środki ochrony indywidualnej zabezpieczających przed skutkami zagrożeń. rtt@rtt.com.pl, strona 4 z 8

5 Wskazanie środków technicznych i organizacyjnych zapobiegającym niebezpieczneństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą ewakuację na wypadek awarii i innych zagrożeń. Prace wykonywane są w terenie otwartym, umożliwia to w przypadku powstania zagrożenia czy wypadku swobodny dostęp osób do poszkodowanych. Należy zachować następujące podstawowe warunki wykonywania robót: roboty budowlane specjalistyczne mogą wykonywać brygady posiadające odpowiednie przygotowanie zawodowe, posiadanie odpowiednich i sprawnych technicznie narzędzi i sprzętu, odpowiednie oznakowanie i zabezpieczenie terenu w miejscu wykonywanych robót, zgodnie z zatwierdzonym planem organizacji ruchu; w miejscach skrzyżowań i zbliżeń z urządzeniami uzbrojenia podziemnego wykonanie przekopów poprzecznych pod nadzorem przedstawicieli użytkowników sieci celem dokładnej lokalizacji tych urządzeń, przy montażu studni kablowych stosować maszyny i urządzenia dźwigowe z aktualnymi badaniami technicznymi, przy wykonywaniu wykopów o głębokości większej niż 1,0 m, zabezpieczać wykopy przez ich szalowanie, obszar na którym prowadzone są wszelkie roboty powinien być prawidłowo zabezpieczony i oznakowany biało-czerwoną taśmą ostrzegawczą, stosować odpowiednie środki ochrony osobistej (kamizelki odblaskowe, kaski i rękawice ochronne oraz odpowiednie obuwie), wyposażyć zaplecza budowy w sprzęt ppoż. i apteczkę pierwszej pomocy; wyposażyć robotników i zaplecza budowy w odpowiednie środki łączności. Ogólne zasady udzielania pierwszej pomocy przed lekarskiej. W przypadku wystąpienia zagrożenia dla zdrowia pracowników zatrudnionych na budowie, roboty należy bezwzględnie przerwać, a nadzór techniczny powinien powiadomić służby ratownicze oraz stosownie do zaistniałej sytuacji i możliwości przystąpić do działania ratowniczego wraz z pozostałymi pracownikami. Ogólna ocena stanu poszkodowanego. Ocena podstawowych funkcji życiowych -czynności oddychania i krążenia oraz stanu przytomności. Ocena stopnia zagrożenia życia rozmiarów obrażeń, urazów, stopnia utraty krwi, nasilenia bólu. Organizacja warunków udzielenia pierwszej pomocy: zapewnienie bezpieczeństwa poszkodowanemu i ratownikowi, pozyskanie osób do współpracy w udzielaniu pierwszej pomocy, udzielenie pomocy przed lekarskiej zgodnie z obowiązującymi procedurami postępowania w określonych stanach przy: omdleniu, zranieniu, stłuczeniu, krwotokach, złamaniu, zwichnięciach, oparzeniu, porażeniu prądem elektrycznym, Ocena poszkodowanego pod kątem możliwości transportu do szpitala, Wezwanie pomocy lekarskiej. Uwagi dodatkowe Przed przystąpieniem do robót, należy zapoznać się Projektem Budowlanym, w którym na załączonych planach sytuacyjno wysokościowych wykazane są projektowane i istniejące elementy uzbrojenia terenu w obrębie prowadzenia robót. Wykonawca we własnym zakresie wykona projekt organizacji robót oraz plan bezpieczeństwa i ochrony zdrowia na budowie. Podstawą prawną opracowania planu BIOZ jest Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. (Dz. U. z 2003 r. Nr 3, poz.1126 ). W przypadku wykrycia w trakcie prowadzenia robót uzbrojenia nie wykazanego na planie sytuacyjnym, należy zabezpieczyć rejon prac i zawiadomić użytkownika sieci. Wszystkie napotkane urządzenia uzbrojenia podziemnego, a w szczególności kable energetyczne i rurociągi z gazem należy traktować jako czynne i grożące porażeniem lub wybuchem. Należy stosować przepisy rozporządzenia Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. Nr 47, poz.401). rtt@rtt.com.pl, strona 5 z 8

6 11. Normy i inne dokumenty Wykaz norm wykorzystywanych do budowy kanalizacji i rurociągu kablowego ZN-96/TPSA-004 Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania i badania. ZN-96/TPSA-011 Telekomunikacyjne kanalizacja kablowa. Ogólne wymagania techniczne. ZN-96/TPSA-012 Kanalizacja kablowa pierwotna. Wymagania i badania. ZN-96/TPSA-014 Telekomunikacyjna kanalizacja kablowa. Rury z polichlorku winylu (RPCW). Wymagania i badania. ZN-96/TPSA-015 Telekomunikacyjna kanalizacja kablowa. Rury polipropylenowe kanalizacji pierwotnej RPP. Wymagania i badania. ZN-96/TPSA-017 Telekomunikacyjna kanalizacja kablowa. Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania. ZN-96/TPSA-018 Telekomunikacyjna kanalizacja kablowa. Rury polietylenowe przepustowe (RHDPEp). Wymagania i badania. ZN-96/TPSA-019 Telekomunikacyjna kanalizacja kablowa. Rury trudnopalne (RHDPEt). Wymagania i badania. ZN-96/TPSA-020 Złączki rur. Wymagania i badania. ZN-96/TPSA-021 Uszczelki końców rur. Wymagania i badania. ZN-96/TPSA-023 Studnie kablowe. Wymagania i badania. ZN-05 TPSA-041 Pokrywy wewnętrzne zabezpieczające dostęp do studni kablowych Wymagania i badania Inne dokumenty Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie (D.U.219. poz.1864 z 2005 r.) wraz z załącznikami. Zarządzenie Ministra Łączności z dnia r. w sprawie zasad i warunków budowy linii telekomunikacyjnych wzdłuż dróg publicznych, wodnych, kanałów oraz w pobliżu lotnisk i w miejscowościach, a także ustalenie warunków, jakim te linie powinny odpowiadać ( M.P. Nr 13/1992 r. poz. 95). Zarządzenie Ministra Łączności z dnia r. w sprawie zasad i warunków jakim powinny odpowiadać linie i urządzenia do przesyłania płynów i gazów w razie zbliżenia lub skrzyżowania ( M.P. Nr 13/1992 r. poz. 94). Wytyczne o ochronie linii i urządzeń telekomunikacyjnych przed szkodliwym oddziaływaniem linii elektroenergetycznych i trakcji elektrycznej prądu stałego. (Zarządzenie Ministra Łączności nr 13 z dnia 28 lutego 1986 r.). Zarządzenie nr 17 Prezesa Zarządu TP S.A. z dnia 20 czerwca 1995 r w sprawie zabezpieczenia telekomunikacyjnej sieci miejscowej, załącznik - Zasady zabezpieczenia telekomunikacyjnej sieci miejscowej przed ingerencją osób postronnych. Ustawa Prawo Budowlane z dnia r. (D.U nr 89 z dnia roku z późniejszymi zmianami i uzupełnieniami) Ustawa z dnia r. o odpadach (D.U. nr 62 z 2001 r. poz. 628). Rozporządzenie Ministra Środowiska z dnia w sprawie katalogu odpadów. (D.U. nr 112 z 2001 r. poz. 1206). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa o ochrony zdrowia oraz szczegółowego zakresu rodzajów i robót budowlanych stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (D.U. nr 1210 poz. 1126). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( D.U. nr 47 poz.401). Rozporządzenie Ministra Pracy i Polityki socjalnej a dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (D.U. nr 169 poz. 1650). rtt@rtt.com.pl, strona 6 z 8

7 12. Uwagi końcowe. - Roboty budowlane należy prowadzić zgodnie z postanowieniami ustawy Prawo Budowlane (Ustawa z dnia 7 lipca Dz. U. Nr 89 poz. 414 wraz z późniejszymi zmianami), - Wykonawca wykona we własnym zakresie: plan BIOZ, projekt organizacji robót oraz projekt organizacji ruchu. - Wszystkie prace należy wykonać zgodnie z przepisami Prawo ochrony środowiska i Ustawy o odpadach z dnia 27 kwietnia 2001r. z późniejszymi zmianami. - Do budowy należy stosować materiały które posiadają certyfikaty, deklaracje zgodności z PN, aprobaty techniczne, homologacje. - Warunkiem rozpoczęcia robót budowlanych jest: uzyskanie braku sprzeciwu do złożonego zgłoszenia robót w Urzędzie Miasta Krosna powiadomienie wszystkich zainteresowanych stron o rozpoczęciu robót, zapoznanie się z Projektem Technicznym oraz z dokumentami towarzyszącymi, zapoznanie się z treścią umów prawa do dysponowania nieruchomością na cele budowlane, geodezyjne wytyczenie uzgodnionej przez ZUDP trasy projektowanego przyłącza, przekazanie Wykonawcy placu budowy, - Roboty w miejscach skrzyżowań i zbliżeń z istniejącym uzbrojeniem podziemnym należy prowadzić ręcznie pod nadzorem poszczególnych użytkowników sieci i przed zasypaniem dokonać ich odbioru. - Skrzyżowanie z gazociągiem wysokiego ciśnienia Prace ziemne w obrębie gazociągu wysokiego ciśnienia wykonywać ręcznie, w uzgodnieniu i pod nadzorem pracowników OGP GAZ-SYSTEM S.A. Oddział w Tarnowie, Terenowej Jednostki Eksploatacji w Jaśle, ul. Floriańska 112, tel Nadzór ze strony OGP będzie wykonany odpłatnie. O zamiarze prowadzenia prac pisemnie poinformować TJE w Jaśle na 7 dni przed rozpoczęciem robót wystawiając dla Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Tarnowie zlecenie na wykonanie ww. czynności. Opłatę na podstawie rzeczywiście poniesionych kosztów Wykonawca robót uiści po wystawieniu przez OGP GAZ-SYSTEM S.A. Oddział w Tarnowie faktury VAT, a przed podpisaniem protokołu odbioru lub potwierdzeniem wykonania robót. Po zakończeniu robót sporządzić inwentaryzację przedmiotowego skrzyżowania, a następnie końcowy protokół odbioru. Na inwentaryzacji należy podać współrzędne geodezyjne i rzędne punktów charakterystycznych wykonanej kanalizacji kablowej w obrębie gazociągu. Za ewentualne uszkodzenie gazociągu lub jego izolacji na skutek prowadzonych robót odpowiada inwestor teletechnicznej kanalizacji kablowej. - Całość robót należy wykonać zgodnie z obowiązującymi przepisami BHP, Polskimi Normami oraz powszechnie obowiązującymi w budownictwie teletechnicznym normami zakładowymi i zarządzeniami TP S.A. - W przypadku wejścia na teren sąsiednich nieruchomości przy wykonywaniu prac budowlanych Inwestor ma obowiązek uzyskania zgody właściciela obiektu oraz uzgodnienie z nim sposobu, zakresu i terminów korzystania z tego obiektu. - Po wykonaniu robót budowlano montażowych: teren należy przywrócić do stanu pierwotnego. Kierownik robót ma obowiązek zgłosić je do odbioru technicznego przedkładając Inwestorowi następujące dokumenty: techniczną dokumentację powykonawczą, geodezyjną dokumentację powykonawczą, protokoły odbioru skrzyżowań i zbliżeń z istniejącym uzbrojeniem podziemnym. protokół prób szczelności rurociągu kablowego, - Inwestor jest zobowiązany zawiadomić właściwy organ o zakończeniu budowy. rtt@rtt.com.pl, strona 7 z 8

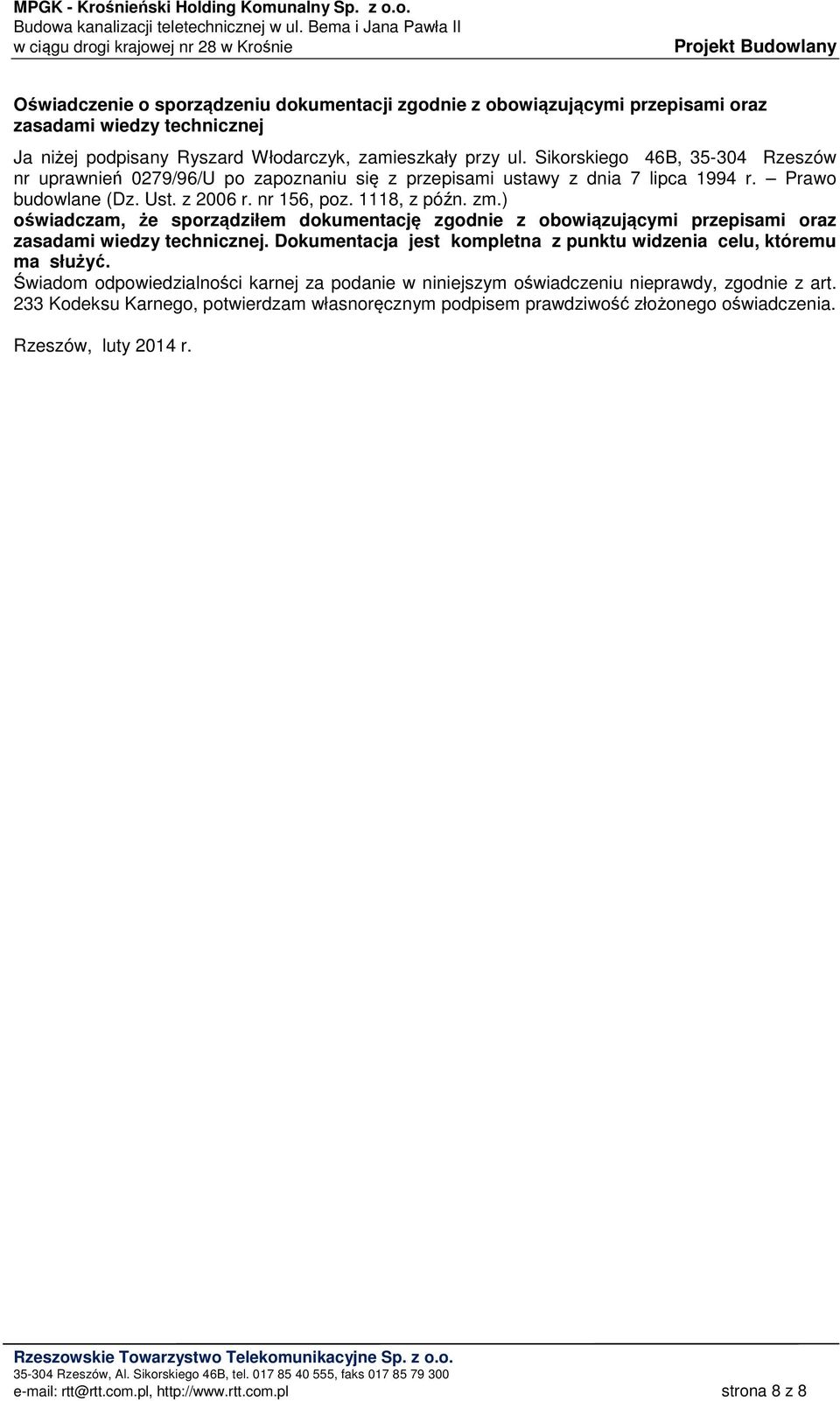

8 Oświadczenie o sporządzeniu dokumentacji zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Ja niżej podpisany Ryszard Włodarczyk, zamieszkały przy ul. Sikorskiego 46B, Rzeszów nr uprawnień 0279/96/U po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. Ust. z 2006 r. nr 156, poz. 1118, z późn. zm.) oświadczam, że sporządziłem dokumentację zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Dokumentacja jest kompletna z punktu widzenia celu, któremu ma służyć. Świadom odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 233 Kodeksu Karnego, potwierdzam własnoręcznym podpisem prawdziwość złożonego oświadczenia. Rzeszów, luty 2014 r. rtt@rtt.com.pl, strona 8 z 8
