Opis do projektu konstrukcyjnego budynku Hotelowca

Transkrypt

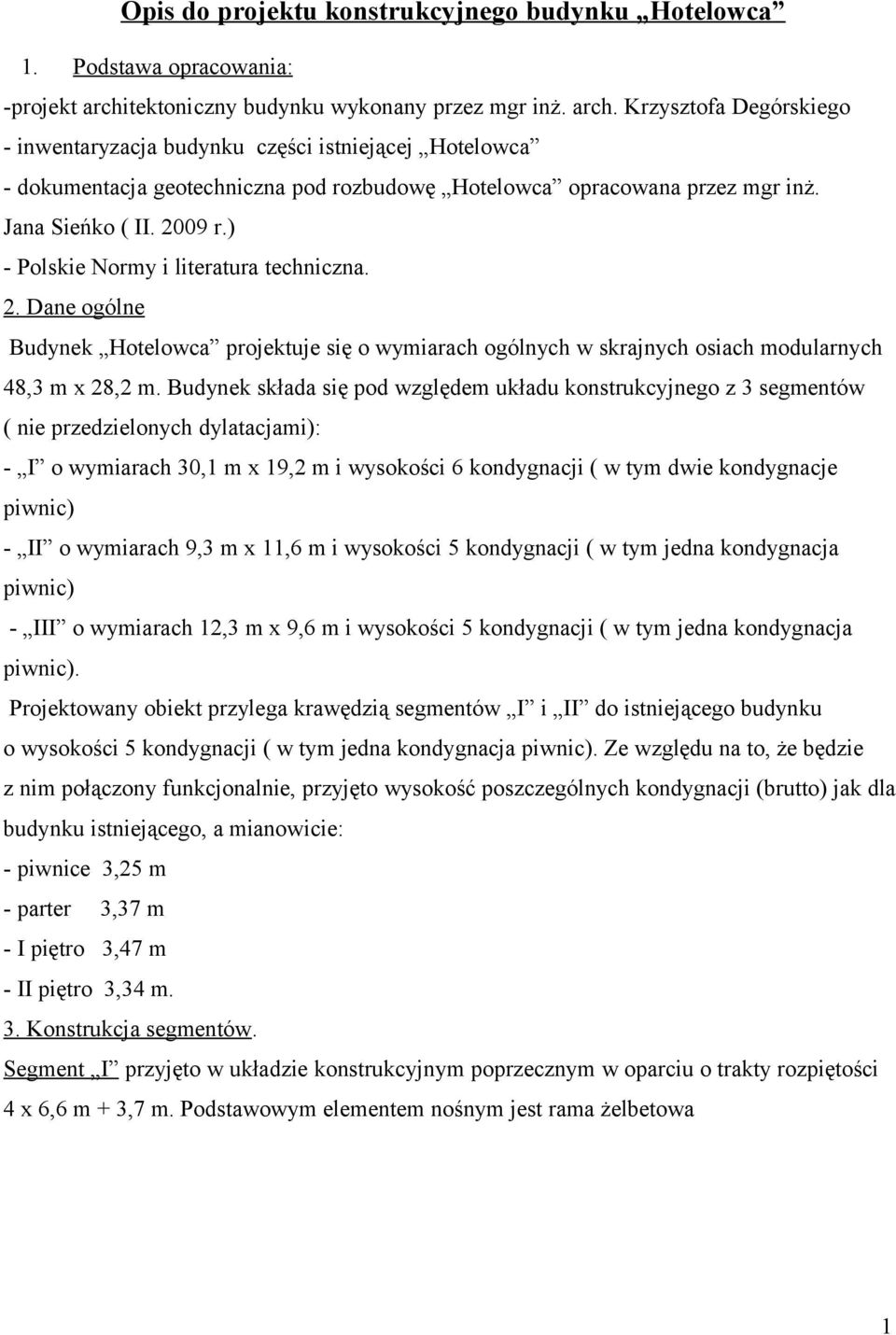

1 Opis do projektu konstrukcyjnego budynku Hotelowca 1. Podstawa opracowania: -projekt architektoniczny budynku wykonany przez mgr inż. arch. Krzysztofa Degórskiego - inwentaryzacja budynku części istniejącej Hotelowca - dokumentacja geotechniczna pod rozbudowę Hotelowca opracowana przez mgr inż. Jana Sieńko ( II r.) - Polskie Normy i literatura techniczna. 2. Dane ogólne Budynek Hotelowca projektuje się o wymiarach ogólnych w skrajnych osiach modularnych 48,3 m x 28,2 m. Budynek składa się pod względem układu konstrukcyjnego z 3 segmentów ( nie przedzielonych dylatacjami): - I o wymiarach 30,1 m x 19,2 m i wysokości 6 kondygnacji ( w tym dwie kondygnacje piwnic) - II o wymiarach 9,3 m x 11,6 m i wysokości 5 kondygnacji ( w tym jedna kondygnacja piwnic) - III o wymiarach 12,3 m x 9,6 m i wysokości 5 kondygnacji ( w tym jedna kondygnacja piwnic). Projektowany obiekt przylega krawędzią segmentów I i II do istniejącego budynku o wysokości 5 kondygnacji ( w tym jedna kondygnacja piwnic). Ze względu na to, że będzie z nim połączony funkcjonalnie, przyjęto wysokość poszczególnych kondygnacji (brutto) jak dla budynku istniejącego, a mianowicie: - piwnice 3,25 m - parter 3,37 m - I piętro 3,47 m - II piętro 3,34 m. 3. Konstrukcja segmentów. Segment I przyjęto w układzie konstrukcyjnym poprzecznym w oparciu o trakty rozpiętości 4 x 6,6 m + 3,7 m. Podstawowym elementem nośnym jest rama żelbetowa 1

2 monolityczna z ryglem 3- przęsłowym o rozpiętości 8,25 m + 2,70 m + 8,25 m, węzłach sztywnych i słupach utwierdzonych w fundamentach. Przyjęty znaczny przekrój rygla wynoszący 60 cm x 61 cm wynika z jego rozpiętości i przeprowadzenia w jego szerokości pionów wentylacji grawitacyjnej. Przekroje słupów środkowych ( osie 2 i 3 ): 50 cm x 40 cm, skrajnych ( osie 1 i 4 ): 50 cm x30cm. Podciągi i nadproża żelbetowe monolityczne. W części istniejącej zaprojektowano nadproża stalowe z profili walcowanych. Stropy projektuje się jako żelbetowe monolityczne, płytowe, o grubości 16 cm, zbrojone jednokierunkowo, oparte na ramach ścianach poprzecznych. Celem redukcji zbrojenia stropów zakłada się, ze w jego deskowaniu zastosowane zostanie tzw. podniesienie wykonawcze t.j. wstępne ukształtowanie dolnej płaszczyzny płyty z odwrotną strzałką ugięcia o wielkości 1,5 cm 2,0 cm. W stropach należy pozostawić otwory na przejścia wentylacji grawitacyjnej i pionów instalacyjnych. Dach- konstrukcja drewniana płatwiowo krokwiowa. Murłaty należy mocować do ścian z pomocą kotew o średnicy 16 mm w rozstawie 2,0 m, a podstawy słupów do stropu II piętra poprzez elementy z profili walcowanych i śruby. Drewno konstrukcji dachu zabezpieczyć środkiem konserwującym i grzybobójczym ( np. Intox S ). Schody żelbetowe monolityczne, płytowe, oparte na belkach spocznikowych. Ściany nadziemia murowane: - zewnętrzne (w tym piwnic poziomu II ) o grubości 29 cm z pustaków ceramicznych MAX klasy 15 na zaprawie cementowo - wapiennej marki M8 - wewnętrzne ( w tym obudowa szybów windowych) o grubości 25 cm z cegły pełnej ceramicznej klasy 10 na zaprawie j.w. Ściany piwnic betonowe o grubości 25 cm ( wewnętrzne) i żelbetowe o grubości 30 cm ( zewnętrzne). Ściany działowe w kondygnacjach nadziemia typu lekkiego o konstrukcji z profili stalowych ocynkowanych z wypełnieniem wełną mineralną i warstwą zewnętrzną z płyt gipsowokartonowych. W piwnicach ścianki działowe z cegły dziurawki klasy 7,5 na zaprawie cementowo wapiennej M8. Sztywność przestrzenną budynku uzyskuje się : -w kierunku poprzecznym dzięki konstrukcji ramowej 2

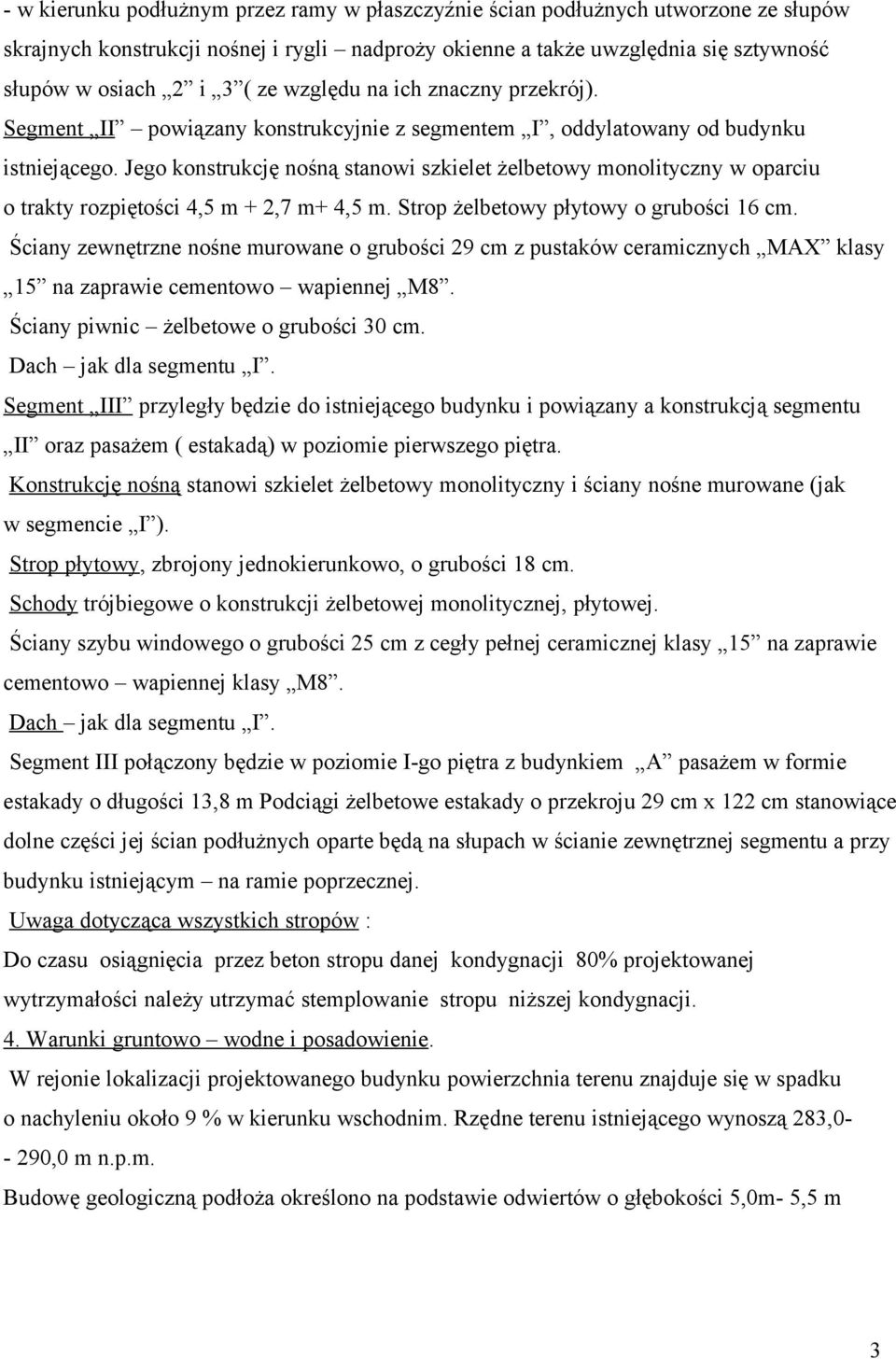

3 - w kierunku podłużnym przez ramy w płaszczyźnie ścian podłużnych utworzone ze słupów skrajnych konstrukcji nośnej i rygli nadproży okienne a także uwzględnia się sztywność słupów w osiach 2 i 3 ( ze względu na ich znaczny przekrój). Segment II powiązany konstrukcyjnie z segmentem I, oddylatowany od budynku istniejącego. Jego konstrukcję nośną stanowi szkielet żelbetowy monolityczny w oparciu o trakty rozpiętości 4,5 m + 2,7 m+ 4,5 m. Strop żelbetowy płytowy o grubości 16 cm. Ściany zewnętrzne nośne murowane o grubości 29 cm z pustaków ceramicznych MAX klasy 15 na zaprawie cementowo wapiennej M8. Ściany piwnic żelbetowe o grubości 30 cm. Dach jak dla segmentu I. Segment III przyległy będzie do istniejącego budynku i powiązany a konstrukcją segmentu II oraz pasażem ( estakadą) w poziomie pierwszego piętra. Konstrukcję nośną stanowi szkielet żelbetowy monolityczny i ściany nośne murowane (jak w segmencie I ). Strop płytowy, zbrojony jednokierunkowo, o grubości 18 cm. Schody trójbiegowe o konstrukcji żelbetowej monolitycznej, płytowej. Ściany szybu windowego o grubości 25 cm z cegły pełnej ceramicznej klasy 15 na zaprawie cementowo wapiennej klasy M8. Dach jak dla segmentu I. Segment III połączony będzie w poziomie I-go piętra z budynkiem A pasażem w formie estakady o długości 13,8 m Podciągi żelbetowe estakady o przekroju 29 cm x 122 cm stanowiące dolne części jej ścian podłużnych oparte będą na słupach w ścianie zewnętrznej segmentu a przy budynku istniejącym na ramie poprzecznej. Uwaga dotycząca wszystkich stropów : Do czasu osiągnięcia przez beton stropu danej kondygnacji 80% projektowanej wytrzymałości należy utrzymać stemplowanie stropu niższej kondygnacji. 4. Warunki gruntowo wodne i posadowienie. W rejonie lokalizacji projektowanego budynku powierzchnia terenu znajduje się w spadku o nachyleniu około 9 % w kierunku wschodnim. Rzędne terenu istniejącego wynoszą 283, ,0 m n.p.m. Budowę geologiczną podłoża określono na podstawie odwiertów o głębokości 5,0m- 5,5 m 3

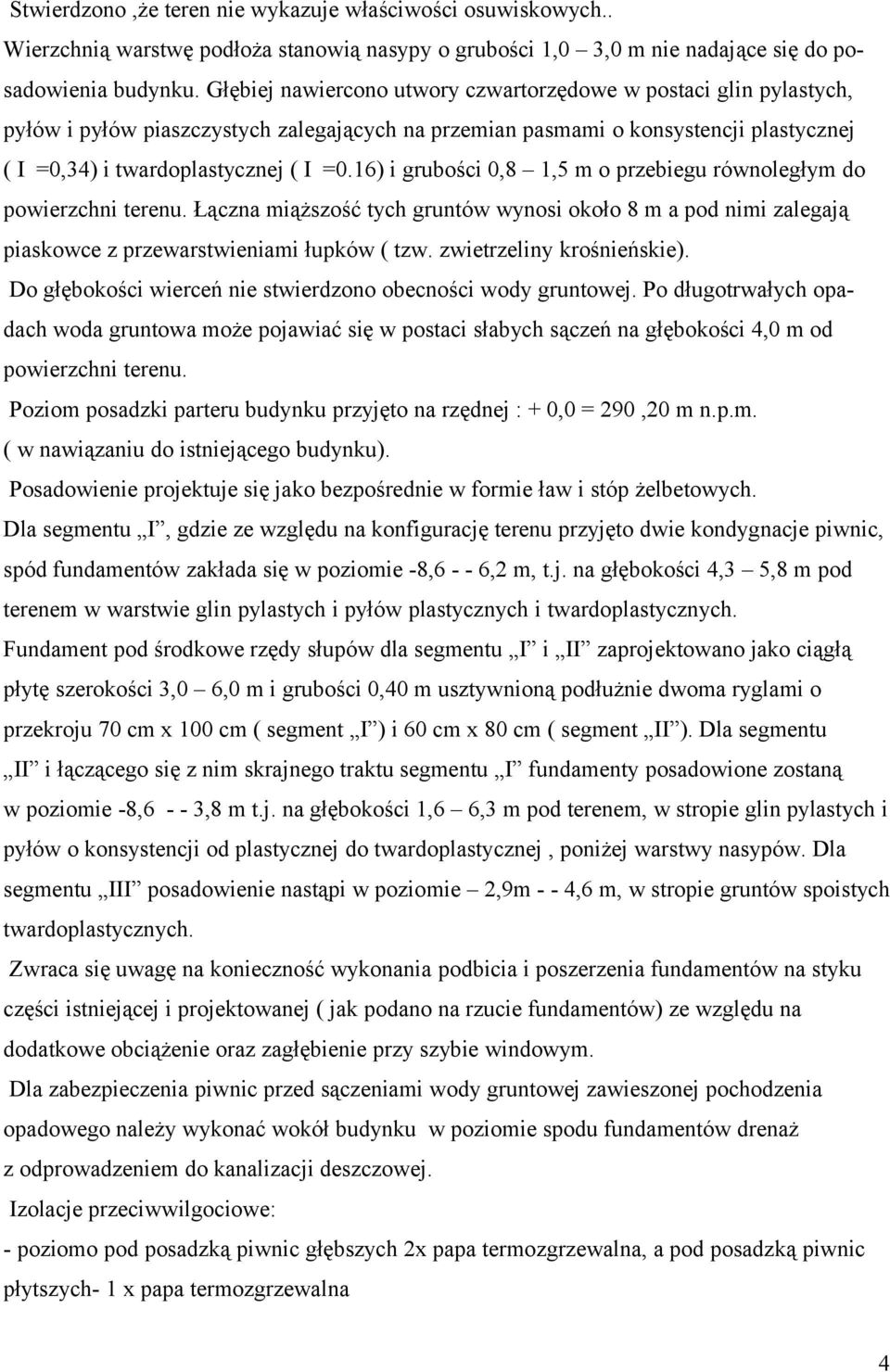

4 Stwierdzono,że teren nie wykazuje właściwości osuwiskowych.. Wierzchnią warstwę podłoża stanowią nasypy o grubości 1,0 3,0 m nie nadające się do posadowienia budynku. Głębiej nawiercono utwory czwartorzędowe w postaci glin pylastych, pyłów i pyłów piaszczystych zalegających na przemian pasmami o konsystencji plastycznej ( I =0,34) i twardoplastycznej ( I =0.16) i grubości 0,8 1,5 m o przebiegu równoległym do powierzchni terenu. Łączna miąższość tych gruntów wynosi około 8 m a pod nimi zalegają piaskowce z przewarstwieniami łupków ( tzw. zwietrzeliny krośnieńskie). Do głębokości wierceń nie stwierdzono obecności wody gruntowej. Po długotrwałych opadach woda gruntowa może pojawiać się w postaci słabych sączeń na głębokości 4,0 m od powierzchni terenu. Poziom posadzki parteru budynku przyjęto na rzędnej : + 0,0 = 290,20 m n.p.m. ( w nawiązaniu do istniejącego budynku). Posadowienie projektuje się jako bezpośrednie w formie ław i stóp żelbetowych. Dla segmentu I, gdzie ze względu na konfigurację terenu przyjęto dwie kondygnacje piwnic, spód fundamentów zakłada się w poziomie -8, ,2 m, t.j. na głębokości 4,3 5,8 m pod terenem w warstwie glin pylastych i pyłów plastycznych i twardoplastycznych. Fundament pod środkowe rzędy słupów dla segmentu I i II zaprojektowano jako ciągłą płytę szerokości 3,0 6,0 m i grubości 0,40 m usztywnioną podłużnie dwoma ryglami o przekroju 70 cm x 100 cm ( segment I ) i 60 cm x 80 cm ( segment II ). Dla segmentu II i łączącego się z nim skrajnego traktu segmentu I fundamenty posadowione zostaną w poziomie -8, ,8 m t.j. na głębokości 1,6 6,3 m pod terenem, w stropie glin pylastych i pyłów o konsystencji od plastycznej do twardoplastycznej, poniżej warstwy nasypów. Dla segmentu III posadowienie nastąpi w poziomie 2,9m - - 4,6 m, w stropie gruntów spoistych twardoplastycznych. Zwraca się uwagę na konieczność wykonania podbicia i poszerzenia fundamentów na styku części istniejącej i projektowanej ( jak podano na rzucie fundamentów) ze względu na dodatkowe obciążenie oraz zagłębienie przy szybie windowym. Dla zabezpieczenia piwnic przed sączeniami wody gruntowej zawieszonej pochodzenia opadowego należy wykonać wokół budynku w poziomie spodu fundamentów drenaż z odprowadzeniem do kanalizacji deszczowej. Izolacje przeciwwilgociowe: - poziomo pod posadzką piwnic głębszych 2x papa termozgrzewalna, a pod posadzką piwnic płytszych- 1 x papa termozgrzewalna 4

5 - pionowo dla ścian piwnic głębszych 1 x papa termozgrzewalna ( od zewnątrz) ze ścianką dociskową, dla ścian piwnic płytszych Abizol R +2 x P - powierzchnie fundamentów pokryć Abizolem R +2 x P. 5.Obciążenia w obliczeniach statycznych: - użytkowe dla stropów wg poz. 2. obliczeń statycznych - śnieg dla strefy III wg PN- 80 / B wiatr - dla strefy II wg PN 77 / B o2011. Obliczenia statyczne i wymiarowanie dla głównych elementów konstrukcji wykonano na komputerze według programu Prokon 1. Drugorzędne elementy zwymiarowano za pomocą kalkulatora 4 działaniowego. 6. Materiały konstrukcyjne: - beton żwirowy klasy B 20 zbrojony stalą A-III ( 34GS) i A- 0 ( St0S) - materiały ceramiczne wg opisu pkt 3. - drewno iglaste klasy K stal profilowa St3SX. ] Opracował: mgr inż. Stanisław Syrek 5

6 Orzeczenie konstrukcyjne o możliwości adaptacji istniejącego budynku Hotelowca w ramach rozbudowy 1. Podstawa opracowania : - inwentaryzacja architektoniczno budowlana wykonana przez inż. Henryka Włodykę ( Zespół Usług Projektowych ) w roku koncepcja architektoniczna opracowana przez mgr inż. arch. Krzysztofa Degórskiego. 2. Stan istniejący obiektu. Budynek posiada wymiary ogólne w rzucie parteru 17, 78 m x 22,40 m oraz wysokość trzech a we fragmencie - dwóch kondygnacji nadziemnych i jest w całości podpiwniczony. Wysokość kondygnacji : piwnice 3,25 m, parter 3,37 m, I piętro 3,47 m, II p. 3,34 m. Do budynku przylega część parterowa, która nie podlega adaptacji ( przewidziana jest do wyburzenia ). Technologia wykonawstwa - tradycyjna. Dach - o konstrukcji płatwiowo - kleszczowej, pokrycie dachówką ceramiczną. Stropy typu Kleina ( stalowo- ceramiczne) a częściowo żelbetowe, płytowe ( w części B nad parterem oparty także na żebrach żelbetowych). Ściany nośne murowane z cegły pełnej ceramicznej o grubości 70 cm ( 2,5 cegły), 56 cm ( 2 cegły), 42 cm (1,5 cegły) oraz 27 cm ( 1 cegła). Schody- żelbetowe, płytowe. Stropy i ściany oraz konstrukcja dachu znajdują się w dobrym stanie technicznym 3.Przewidywane zmiany konstrukcyjne wynikłe z adaptacji. Projektuje się wykorzystanie powierzchni użytkowej budynku w charakterze pomieszczeń dla lekarzy i pielęgniarek, gabinetów zabiegowych, apteki i zaplecza sanitarnego, dla których obciążenia użytkowe wynoszą 1,5-2,0 kn / m, t.j. nie przekraczają wielkości dotychczas występujących w budynku. Na skutek zmian funkcjonalnych konieczne będzie wykonanie nowych otworów drzwiowych lub poszerzenie istniejących w ścianach nośnych wewnętrznych, które zostaną przesklepione nadprożami o konstrukcji stalowej z profili walcowanych. 6

7 W korytarzu części A wykonany będzie szyb windowy. Na ścianie zewnętrznej części B przewiduje się oparcie stropu piwnic, parteru, I- go i II- go piętra nowoprojektowanego segmentu II, w związku z czym konieczne jest poszerzenie ( przez podbicie) fundamentu tej ściany na odcinku około 3,3 m długości. 4. Wniosek końcowy: Przyjęte w koncepcji zmiany konstrukcyjne w budynku istniejącym wymienione wyżej uznaje się za dopuszczalne. W projekcie wykonawczym należy opracować szczegółowo elementy konstrukcyjne wynikające z adaptacji. Opracował : mgr inż. Stanisław Syrek 7

8 PROJEKT KONSTRUKCYJNY WYKONAWCZY ROZBUDOWY I PRZEBUDOWY BUDYNKU HOTELOWCA NA TERENIE SZPITALA SPECJALISTYCZNEGO W BRZOZOWIE Zawartość : A. Opis i obliczenia statyczne B. Rysunki konstrukcyjne ( wg spisu) Weryfikator : Projektant : mgr inż. Antoni Żeglin mgr inż. Stanisław Syrek upr. proj. 804 / 4 / 78 upr. proj, 388 / 73 Rzeszów, VIII.2009 r. 8

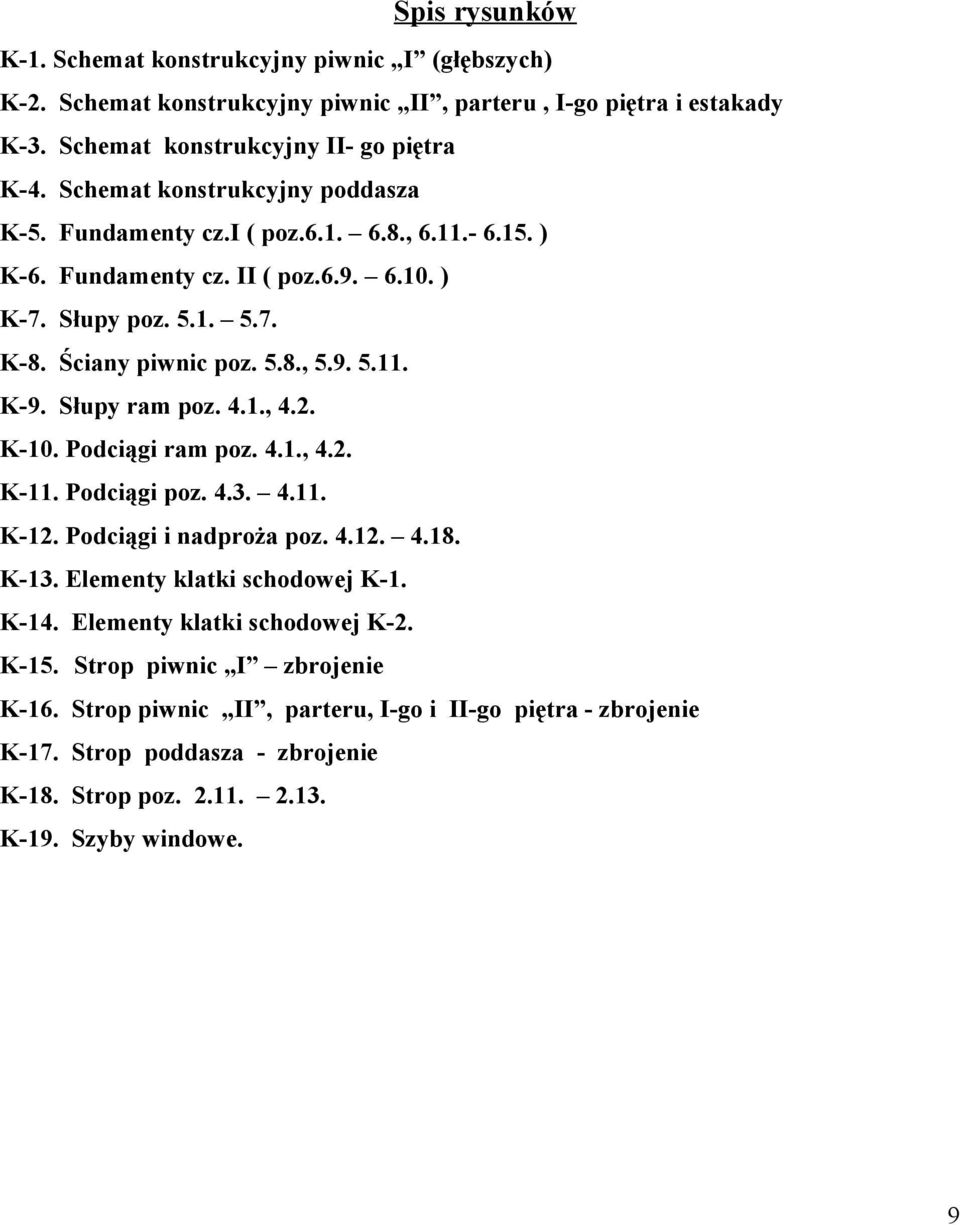

9 Spis rysunków K-1. Schemat konstrukcyjny piwnic I (głębszych) K-2. Schemat konstrukcyjny piwnic II, parteru, I-go piętra i estakady K-3. Schemat konstrukcyjny II- go piętra K-4. Schemat konstrukcyjny poddasza K-5. Fundamenty cz.i ( poz , ) K-6. Fundamenty cz. II ( poz ) K-7. Słupy poz K-8. Ściany piwnic poz. 5.8., K-9. Słupy ram poz. 4.1., 4.2. K-10. Podciągi ram poz. 4.1., 4.2. K-11. Podciągi poz K-12. Podciągi i nadproża poz K-13. Elementy klatki schodowej K-1. K-14. Elementy klatki schodowej K-2. K-15. Strop piwnic I zbrojenie K-16. Strop piwnic II, parteru, I-go i II-go piętra - zbrojenie K-17. Strop poddasza - zbrojenie K-18. Strop poz K-19. Szyby windowe. 9
