1 PROJEKT WYKONAWCZY TG BUDYNKI NA PERONIE NR 3 INSTALACJE ELEKTRYCZNE Projekt Wykonawczy Budynki na peronie nr 3 instalacje elektryczne str. 6

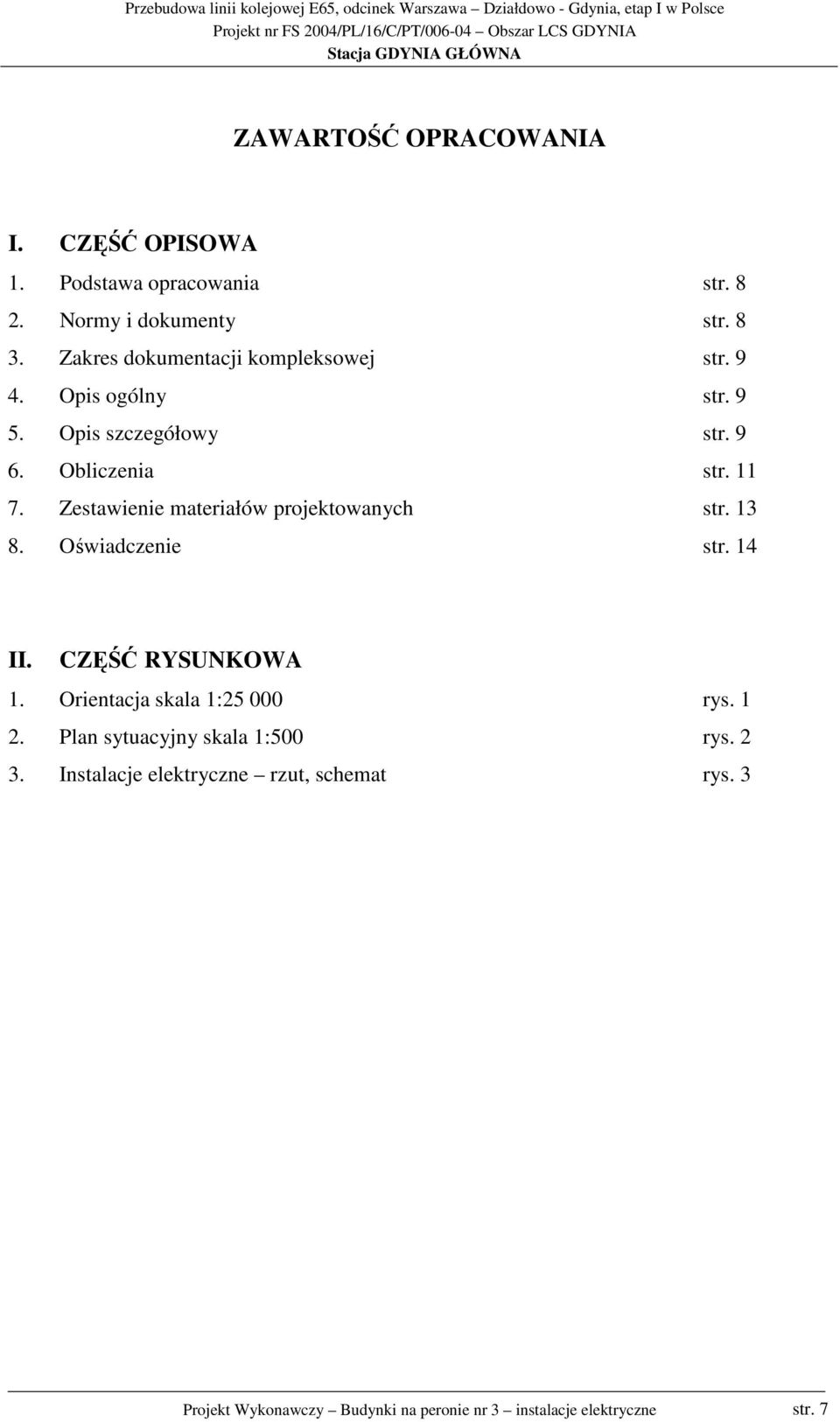

2 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Podstawa opracowania str Normy i dokumenty str Zakres dokumentacji kompleksowej str Opis ogólny str Opis szczegółowy str Obliczenia str Zestawienie materiałów projektowanych str Oświadczenie str. 14 II. CZĘŚĆ RYSUNKOWA 1. Orientacja skala 1:25 rys Plan sytuacyjny skala 1:5 rys Instalacje elektryczne rzut, schemat rys. 3 Projekt Wykonawczy Budynki na peronie nr 3 instalacje elektryczne str. 7

3 I. CZĘŚĆ OPISOWA. 1. Podstawa opracowania. Umowa nr FS 24/PL/16/C/PT/6-4 zawarta pomiędzy PKP PLK S.A., a BPK Poznań Sp. z o.o. jako Liderem Konsorcjum. Rozpoznanie terenu wykonane przez zespół autorski. Pomiary inwentaryzacyjne i geodezyjne. Koncepcja Programowo Przestrzenna. Projekt budowlany. Rozporządzenie MTiGM z w sprawie warunków technicznych jakim powinny odpowiadać budowle kolejowe i ich usytuowanie (Dz. U. Nr 151/98). Prawo budowlane wraz z ustawami i związanymi rozporządzeniami. 2. Normy i dokumenty Normy. PN-69/K-257 Koleje normalnotorowe. Skrajnia budowli. PN-IEC-6364 Instalacje elektryczne w obiektach budowlanych. PN-EN Technika świetlna. Oświetlenie miejsc pracy. PN-92/E-59 Ochrona przeciwporaŝeniowa. 3. Zakres dokumentacji kompleksowej. Zakresem opracowania objęto kompleks robót związanych z przebudową Stacji Gdynia Główna. Niniejsze opracowanie jednobranŝowe wchodzi w skład zadania Przebudowa linii kolejowej E65, odcinek Warszawa Działdowo Gdynia, etap I w Polsce Obszar LCS Gdynia. 4. Opis ogólny Zakres opracowania. Zakresem opracowania objęto projekt instalacji elektrycznej wewnętrznej nowoprojektowanego budynku rewidentów i oczekiwania dyŝurnych pociągowych na peronie nr 3. Budynek podzielony jest na trzy części z oddzielnym wejściem kaŝda. Projekt obejmuje wprowadzenie kabla zasilającego do tablicy bezpiecznikowej TB1, tablice bezpiecznikowe TB1 TB2 i TB3, instalacje wewnętrzne (oświetleniowe, gniazd wtyczkowych i ogrzewania), ochronę przepięciową i przeciwporaŝeniową. Projekt Wykonawczy Budynki na peronie nr 3 instalacje elektryczne str. 8

4 4.2. Stan istniejący. Przebudowa linii kolejowej E65, odcinek Warszawa Działdowo - Gdynia, etap I w Polsce Obiekt nowoprojektowany. 5. Opis szczegółowy Zasilanie. Projektowany budynek peronowy zasilany będzie z oddzielnego obwodu szafy 4RSO- 1, kablem typu YAKY 4x35mm 2 ujętym w oddzielnym opracowaniu nr TG ( Oświetlenie i linie zasilające ). Zasadnicze źródło zasilania szafy 4RSO-1 stanowi stacja transformatorowa nr 1-2 naleŝąca do PKP Energetyka. Kabel zasilający budynek wprowadzony zostanie do tablicy bezpiecznikowej TB1. Tablice TB2 i TB3 zasilane będą poprzez przelotowe zaciski odgałęźne w tablicach bezpiecznikowych, przewodami typu 5xDY-1x6mm 2 prowadzonymi w rurce instalacyjnej typu RVKL28 pod warstwą tynku, po zewnętrznej stronie ściany budynku. W tablicy TB1 przewidziany jest podział przewodu linii zasilającej PEN na PE i N. Punkt podziału naleŝy połączyć z uziomem fundamentowym lub otokowym budynku bądź w przypadku braku uziomu z wykonanym uziomem indywidualnym Instalacje wewnętrzne. Tablice bezpiecznikowe: Tablice TB1, TB2 i TB3 stanowić będzie typowa obudowa wyposaŝona w rozłącznik bezpiecznikowy RB, licznik energii elektrycznej, wyłącznik główny typu FR 33, róŝnicowoprądowy oraz zabezpieczenia poszczególnych obwodów oświetleniowych, gniazd wtyczkowych oraz ogrzewania elektrycznego (wg rys. nr 3). NaleŜy zastosować 3-fazowe liczniki energii elektrycznej w pomiarze bezpośrednim do zabudowy na szynie 35mm, przystosowane do plombowania oraz rozłącznik RB do zabudowy na szynie 35mm. Dla zapewnienia ochrony przepięciowej przewidziano ochronniki klasy C (<2.5kV) zabudowane w kaŝdej tablicy TB typu SPC-S-2/28-4 wg schematu na rys nr 3. W tablicy TB1 przewidziano szynę uziemiającą połączoną z uziomem fundamentowym, otokowym bądź uziomem sztucznym. Instalację oświetleniową naleŝy wykonać jako podtynkową, przewodami YDYŜo3x1.5mm 2 ułoŝonymi w giętkich rurkach instalacyjnych z PCV o średnicy 2mm. Łączniki oświetlenia jedno klawiszowe wybranej jednolitej serii producenta lokalizować na wysokości 1.1m od powierzchni podłogi. Trasa prowadzenia przewodów zasilających powinna przebiegać w linii prostej, nie naleŝy prowadzić Projekt Wykonawczy Budynki na peronie nr 3 instalacje elektryczne str. 9

5 przewodów w liniach ukośnych. Odległości prowadzonych linii od okien, drzwi, sufitu, i podłogi oraz miejsca montaŝu gniazd naleŝy zachować zgodnie z zaleceniami PN-IEC Średnie natęŝenie oświetlenia ogólnego dobrano zgodnie z normą PN-EN i przedstawiono na rys. 3. NaleŜy zastosować oprawy z energooszczędnymi źródłami światła 1x36W oraz świetlówki kompaktowe o mocy 14W wg rzutu instalacji. W pomieszczeniach umywalni szatni i WC naleŝy zabudować oprawy szczelne. Moc szczytową obwodów oświetleniowych oraz zastosowane zabezpieczenia przedstawiono na rys. 3. Instalację gniazd wtyczkowych naleŝy wykonać jako podtynkową. Obwody gniazd 1- fazowych naleŝy wykonać przewodami typu YDYŜo3x2.5mm 2 ułoŝonymi w rurkach instalacyjnych z PCV o średnicy 2mm. Gniazda wtyczkowe wybranej jednolitej serii producenta (takiej jak instalacji oświetleniowej) z bolcem ochronnym mocować na wysokości.3m od powierzchni podłogi. W pomieszczeniach umywalni naleŝy zabudować gniazda wtyczkowe bryzgoszczelne. Lokalizacja gniazd poszczególnych obwodów pokazana jest na rys. 3. Trasa prowadzenia przewodów zasilających powinna przebiegać w linii prostej, nie naleŝy prowadzić przewodów w liniach ukośnych. Odległości prowadzonych linii od okien, drzwi, sufitu, i podłogi oraz miejsca montaŝu gniazd naleŝy zachować zgodnie z zaleceniami PN-IEC Moc szczytową poszczególnych obwodów oraz zastosowane zabezpieczenia przedstawiono na rys 3. Instalacja elektrycznego ogrzewania pomieszczeń. Zaprojektowano elektryczne ogrzewanie pomieszczeń. Instalacja wykonana zostanie przewodami typu YDYŜo 3x2.5mm 2 układanymi w rurkach instalacyjnych z PCV o średnicy 2mm pod tynkiem. W tablicach bezpiecznikowych TB budynku przewidziano oddzielne obwody dla poszczególnych grup grzejników konwekcyjnych. Przewidziano grzejniki elektryczne konwekcyjne z termostatem elektronicznym i puszką przyłączeniową mocowane na stałe do powierzchni ścian. Producent grzejników dowolny z zastrzeŝeniem, Ŝe moc kaŝdego z grzejników nie moŝe być mniejsza niŝ określona w projekcie. Sterowanie grzejnikami odbywać się będzie ręcznie ustalając Ŝądną temperaturę w pomieszczeniu na termostacie kaŝdego grzejnika. Na okres letni naleŝy wyłączyć obwody ogrzewania w tablicach bezpiecznikowych budynku. Dla dopasowania mocy obliczeniowej do mocy elektrycznej grzejników przyjęto grzejniki o wielkościach 25W, 5W, 75W i 1W. Obliczenia strat cieplnych dla poszczególnych pomieszczeń ujęto w projekcie instalacji sanitarnych. Moc szczytową poszczególnych obwodów ogrzewania oraz zastosowane zabezpieczenia przedstawiono na rys 3. Projekt Wykonawczy Budynki na peronie nr 3 instalacje elektryczne str. 1

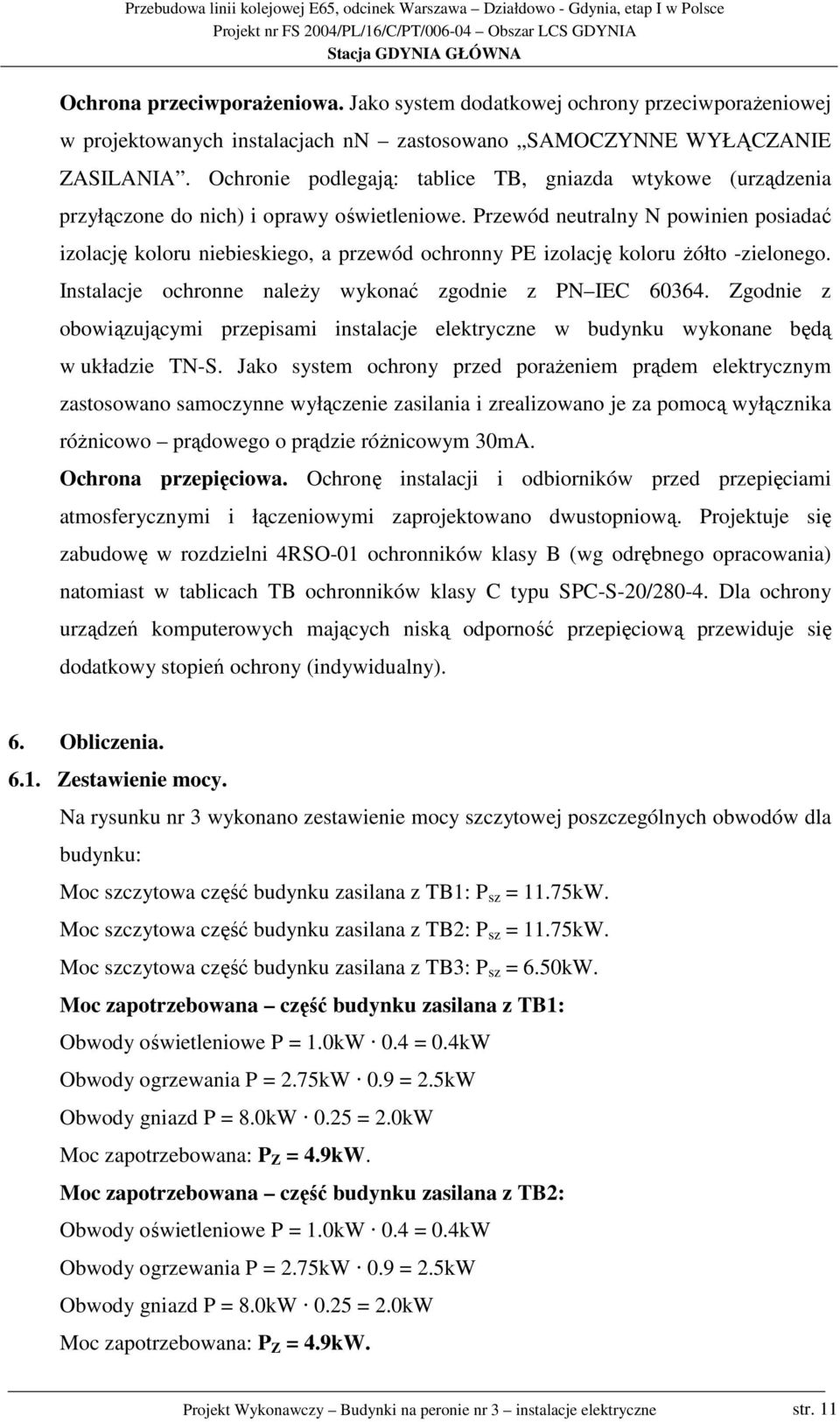

6 Ochrona przeciwporaŝeniowa. Jako system dodatkowej ochrony przeciwporaŝeniowej w projektowanych instalacjach nn zastosowano SAMOCZYNNE WYŁĄCZANIE ZASILANIA. Ochronie podlegają: tablice TB, gniazda wtykowe (urządzenia przyłączone do nich) i oprawy oświetleniowe. Przewód neutralny N powinien posiadać izolację koloru niebieskiego, a przewód ochronny PE izolację koloru Ŝółto -zielonego. Instalacje ochronne naleŝy wykonać zgodnie z PN IEC Zgodnie z obowiązującymi przepisami instalacje elektryczne w budynku wykonane będą w układzie TN-S. Jako system ochrony przed poraŝeniem prądem elektrycznym zastosowano samoczynne wyłączenie zasilania i zrealizowano je za pomocą wyłącznika róŝnicowo prądowego o prądzie róŝnicowym 3mA. Ochrona przepięciowa. Ochronę instalacji i odbiorników przed przepięciami atmosferycznymi i łączeniowymi zaprojektowano dwustopniową. Projektuje się zabudowę w rozdzielni 4RSO-1 ochronników klasy B (wg odrębnego opracowania) natomiast w tablicach TB ochronników klasy C typu SPC-S-2/28-4. Dla ochrony urządzeń komputerowych mających niską odporność przepięciową przewiduje się dodatkowy stopień ochrony (indywidualny). 6. Obliczenia Zestawienie mocy. Na rysunku nr 3 wykonano zestawienie mocy szczytowej poszczególnych obwodów dla budynku: Moc szczytowa część budynku zasilana z TB1: P sz = 11.75kW. Moc szczytowa część budynku zasilana z TB2: P sz = 11.75kW. Moc szczytowa część budynku zasilana z TB3: P sz = 6.5kW. Moc zapotrzebowana część budynku zasilana z TB1: Obwody oświetleniowe P = 1.kW.4 =.4kW Obwody ogrzewania P = 2.75kW.9 = 2.5kW Obwody gniazd P = 8.kW.25 = 2.kW Moc zapotrzebowana: P Z = 4.9kW. Moc zapotrzebowana część budynku zasilana z TB2: Obwody oświetleniowe P = 1.kW.4 =.4kW Obwody ogrzewania P = 2.75kW.9 = 2.5kW Obwody gniazd P = 8.kW.25 = 2.kW Moc zapotrzebowana: P Z = 4.9kW. Projekt Wykonawczy Budynki na peronie nr 3 instalacje elektryczne str. 11

7 Moc zapotrzebowana część budynku zasilana z TB3: Obwody oświetleniowe P =.5kW.4 =.2kW Obwody ogrzewania P = 2.kW.9 = 1.8kW Obwody gniazd P = 4.kW.25 = 1.kW Moc zapotrzebowana: P Z = 3.kW Dobór przewodów i zabezpieczeń. Przewody i zabezpieczenia dobrano dla obciąŝeń długotrwałych. Wartości zabezpieczeń podano na schemacie rys nr Określenie warunków skuteczności ochrony. Warunek skuteczności ochrony dla wyłącznika róŝnicowoprądowego: R r Uo 25 = = = 83Ω Jo.3 Z uwagi na wartość dopuszczalnej rezystancji przewodu PE w/w warunek będzie zachowany Sprawdzenie spadku napięcia. Dopuszczalny spadek napięcia dla instalacji w budynku przy bezpośrednim zasilaniu z rozdzielni stacji transformatorowej wynosi 7%. Spadek napięcia dla linii kablowej zasilającej budynek wg opracowania nr TG wynosi: U=2.22% Spadek napięcia na odcinku od tablicy TB1 do tablicy TB2 faza L2. Dane: L = 16m P = 3.3kW (dla fazy L2) Przewód 5xDY 1 6mm U = = Spadek napięcia na odcinku od tablicy TB2 do tablicy TB3 faza L2. Dane: L = 11m P = 1.4kW (dla fazy L2) Przewód 5xDY 1 6mm U = = Projekt Wykonawczy Budynki na peronie nr 3 instalacje elektryczne str. 12

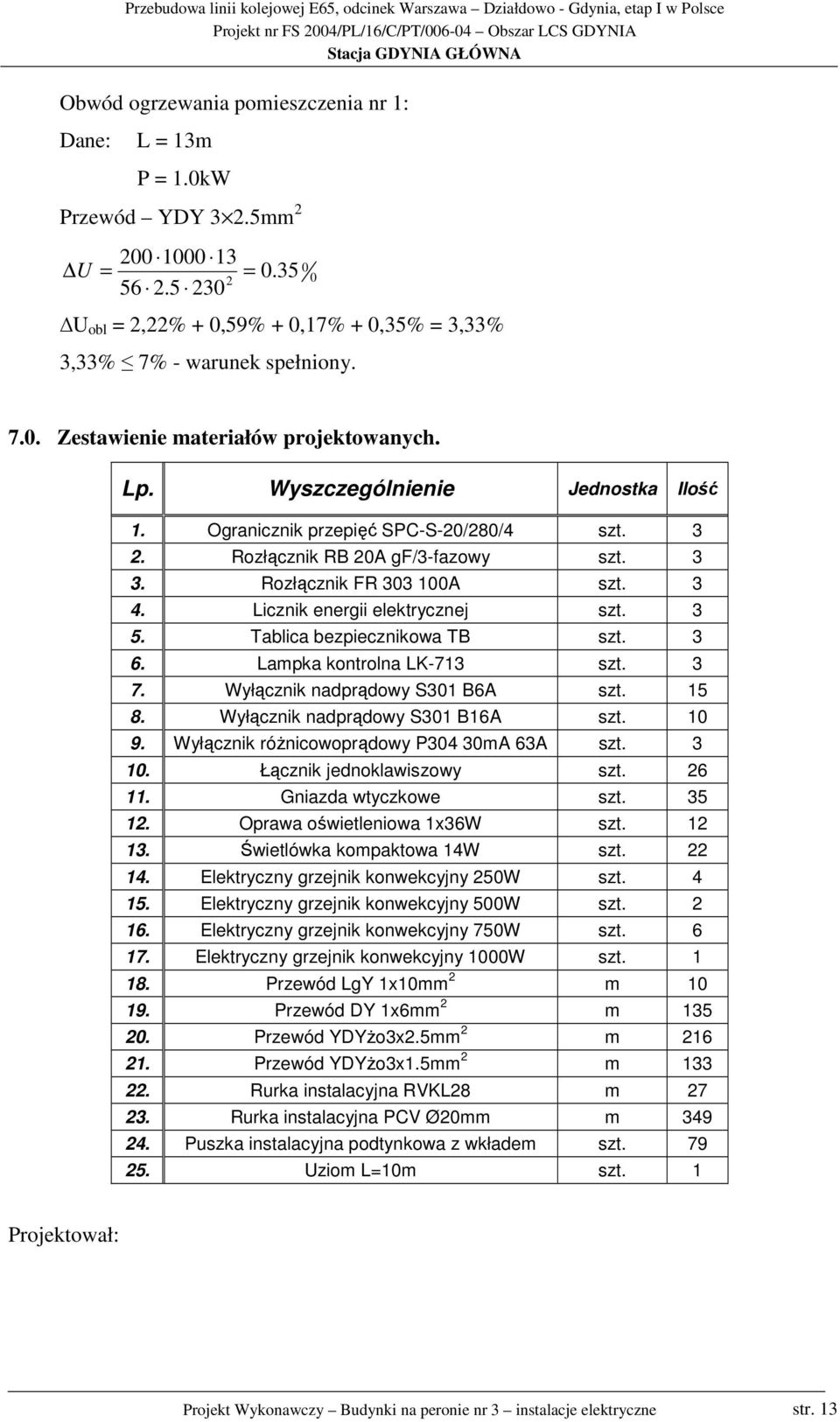

8 Obwód ogrzewania pomieszczenia nr 1: Dane: L = 13m P = 1.kW Przewód YDY 3 2.5mm U = = U obl = 2,22% +,59% +,17% +,35% = 3,33% 3,33% 7% - warunek spełniony. 7.. Zestawienie materiałów projektowanych. Lp. Wyszczególnienie Jednostka Ilość 1. Ogranicznik przepięć SPC-S-2/28/4 szt Rozłącznik RB 2A gf/3-fazowy szt Rozłącznik FR 33 1A szt Licznik energii elektrycznej szt Tablica bezpiecznikowa TB szt Lampka kontrolna LK-713 szt Wyłącznik nadprądowy S31 B6A szt Wyłącznik nadprądowy S31 B16A szt Wyłącznik róŝnicowoprądowy P34 3mA 63A szt Łącznik jednoklawiszowy szt Gniazda wtyczkowe szt Oprawa oświetleniowa 1x36W szt Świetlówka kompaktowa 14W szt Elektryczny grzejnik konwekcyjny 25W szt Elektryczny grzejnik konwekcyjny 5W szt Elektryczny grzejnik konwekcyjny 75W szt Elektryczny grzejnik konwekcyjny 1W szt Przewód LgY 1x1mm 2 m Przewód DY 1x6mm 2 m Przewód YDYŜo3x2.5mm 2 m Przewód YDYŜo3x1.5mm 2 m Rurka instalacyjna RVKL28 m Rurka instalacyjna PCV Ø2mm m Puszka instalacyjna podtynkowa z wkładem szt Uziom L=1m szt. 1 Projektował: Projekt Wykonawczy Budynki na peronie nr 3 instalacje elektryczne str. 13
