1 KATALOG LICZNIKÓW Obecne uwarunkowania techniczne i prawne

2 Warunki rzetelności pomiaru Certyfikacja MID lub legalizacja Zabezpieczenie przed ingerencją w licznik w postaci plomb Brak widocznych uszkodzeń

3 Certyfikacja MID lub legalizacja Do 29 października 2006 r. - przyrządy pomiarowe podlegają procedurze zatwierdzeniu typu przez Prezesa Głównego Urzędu Miar i legalizacji pierwotnej, dokonywanej przez organy administracji miar. Od 30 października 2006 r. do 29 października 2016 r. (okres przejściowy) - obowiązują jednocześnie stare i nowe zasady stare wobec przyrządów pomiarowych posiadających ważną decyzję zatwierdzenia typu, wydaną przed 30 października 2006 r. i nowe - wobec przyrządów pomiarowych poddanych ocenie zgodności od 30 października 2006 r. Od 30 października 2016 r. - przyrządy podlegają wyłącznie ocenie zgodności.

4 Certyfikacja MID lub legalizacja ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 7 stycznia 2008 r. w sprawie wymagań, którym powinny odpowiadać liczniki energii elektrycznej czynnej prądu przemiennego, oraz szczegółowego zakresu sprawdzeń wykonywanych podczas prawnej kontroli metrologicznej tych przyrządów pomiarowych. DYREKTYWA 2004/22/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 31 marca 2004 r. w sprawie przyrządów pomiarowych B i D. ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 18 grudnia 2006 r. w sprawie zasadniczych wymagań dla przyrządów pomiarowych USTAWA z dnia 30 sierpnia 2002 r. o systemie oceny zgodności USTAWA z dnia 15 kwietnia 2011 r. o zmianie ustawy o systemie oceny zgodności oraz niektórych innych ustaw

5 Certyfikacja MID lub legalizacja Określenie wymagań toru pomiarowego dla różnych parametrów pracy (określenie wartości granicznych i dopuszczalnych uchybów pomiarowych) Określenie wymaganych procedur dopuszczających np. wymaganych modułów MID dla liczników energii: Badanie typu B i zapewnienie jakości produkcji D; Badanie typu B i weryfikacja wyrobu F; Pełne zapewnienie jakości z padaniem projektu H1. Określenie podstawowych wymagań funkcjonalnych np.: czytelność wskazań będących podstawą rozliczenia; zakres wyświetlacza pozwalający na rejestrację wartości rejestrowanej przez 4000h przy pełnym obciążeniu (Imax, Un); podtrzymywanie odczytu do 4 m-cy bez zasilania z sieci; blokada możliwości skasowania wskazań; stosowane jednostki zużycia energii kwh lub MWh.

6 Zalecenia URE ws. AMI Stanowisko Prezesa URE z dnia w sprawie niezbędnych wymagań wobec wdrażanych przez OSD E inteligentnych systemów pomiarowo-rozliczeniowych z uwzględnieniem funkcji celu oraz proponowanych mechanizmów wsparcia przy postulowanym modelu rynku Stanowisko Prezesa URE z dnia r w sprawie niezbędnych wymagań dotyczących ram interoperacyjności współpracujących ze sobą elementów sieci Smart Grid oraz elementów sieci domowych współpracujących z siecią Smart Grid

7 ISD System AMI Zalecenia URE ws. AMI Infrastruktura komunikacyjna do ISD Brama Domowa ISD Display Commander HAN Odbiornik w ISD Licznik prosumencki Generacja rozsiana Liczniki innych mediów

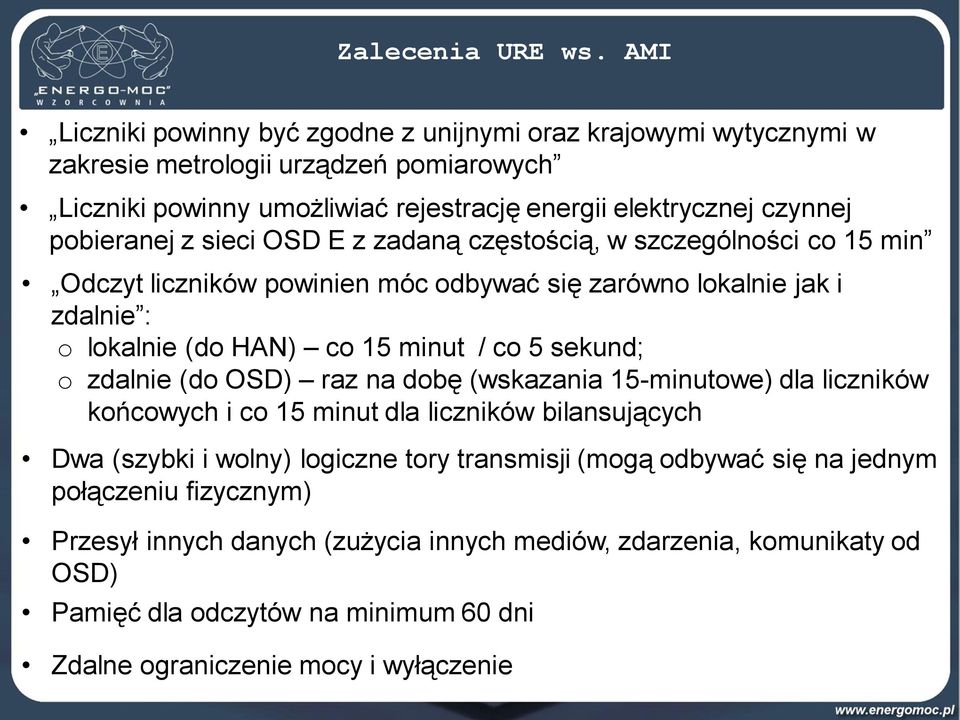

8 Zalecenia URE ws. AMI Liczniki powinny być zgodne z unijnymi oraz krajowymi wytycznymi w zakresie metrologii urządzeń pomiarowych Liczniki powinny umożliwiać rejestrację energii elektrycznej czynnej pobieranej z sieci OSD E z zadaną częstością, w szczególności co 15 min Odczyt liczników powinien móc odbywać się zarówno lokalnie jak i zdalnie : o lokalnie (do HAN) co 15 minut / co 5 sekund; o zdalnie (do OSD) raz na dobę (wskazania 15-minutowe) dla liczników końcowych i co 15 minut dla liczników bilansujących Dwa (szybki i wolny) logiczne tory transmisji (mogą odbywać się na jednym połączeniu fizycznym) Przesył innych danych (zużycia innych mediów, zdarzenia, komunikaty od OSD) Pamięć dla odczytów na minimum 60 dni Zdalne ograniczenie mocy i wyłączenie

9 Rzeczywistość przetargowa Lp Wymaganie Zakres 1 Pamięć dla profilu mocy Od 60 do 400 dni, 15/60-min lub nastawiany od 1-60 min 2 Ręczne przewijanie wskazań 3 Wyświetlacz Również w stanie beznapięciowym, różne czasy przewijania, programowane sekwencje 4 Kalendarz dni świątecznych Od 1 do 16 lat do przodu 5 Zasilanie bateryjne (wyświetlacz) 6 Magnesy neodymowe LCD, Numeryczny/alfanumeryczny, od 6 do 8 cyfr, od 0 do 2 miejsc dziesiętnych, z lub bez zer nieznaczących, z oznaczeniem taryfy, kodu OBIS, ingerencji w licznik itp. Od 4 m-cy do 10 lat Pełna odporność na działanie magnesem noedymowym, wskaźniki zadziałania magnesem na licznik. 7 Taryfy, strefy 4 strefy, od 3 do 5 taryf na stałe w liczniku 8 Interfejsy 9 Inne Opto, RS485 (stała/zmienna szybkość transmisji), USB? (HAN), odczyt przez optozłącze pełnego zakresu profilu mocy w 8 minut Rejestracja spadków napięć (4 progi, rejestracja czasu), zdjęcie pokrywy/obudowy, wykrycie obejść, zamiany zero/faza, plug&play

10 Co to oznacza dla klienta? Wymagania prawne + Zalecenia URE + Wymagania OSD

11 Obecne plany dot. budowy sieci pomiarowej smart grid 100 PLN/rok 16 mln liczników

12 Kategoryzacja funkcjonalna Grupa Typ Funkcjonalności Media transmisyjne Wi-fi, PLC, GSM/GPRS, Pomiar pobieranej energii czynnej z profilem 1h, LK Liczniki komunalne wolna sieć przewodowa, wyłączenie/włączenie, interfejs do HAN? szybka sieć przewodowa LMP Liczniki małoprzemysłowe Pomiar dwukierunkowy energii z profilem 15min, wyłączenie/włączenie, rejestracja zaników zasilania, dużych wahań napięcia GSM/GPRS, wi-fi, PLC, wolna sieć przewodowa, szybka sieć przewodowa LSP Liczniki średnioprzemysłowe Pomiar dwukierunkowy energii z profilem 15min, pomiar harmonicznych, rejestracja zaników zasilania, dużych wahań napięcia GSM/GPRS, wi-fi, PLC, wolna sieć przewodowa, szybka sieć przewodowa LWP LG +RK LP Liczniki wielkoprzemysłowe Liczniki grupowe + rozdzielniki kosztów Pomiar dwukierunkowy energii z profilem 1min, pomiar harmonicznych, rejestracja zaników zasilania, wahań parametrów prądu, dwa redundantne kanały transmisji, dwa urządzenia pomiarowe. LG: Pomiar dwukierunkowy energii z profilem 15min, rejestracja parametrów jakościowych RK: wskazanie zużycia energii czynnej co 1h Pomiar pobieranej energii czynnej, automatyczne Liczniki przedpłatowe wyłączenie/włączenie w odniesieniu do statusu doładowania szybka sieć przewodowa, GPRS/3G, wi-fi, Wi-max GSM/GPRS, wi-fi, PLC, wolna sieć przewodowa, szybka sieć przewodowa klawiatura, karta chipowa, port optyczny

13 Licznik grupowy i rozdzielniki OSD Spółdzielnia mieszkaniowa Licznik grupowy

14 Kategorie liczników w kontekście segmentacji prosumentów Segment PME 1 10 tyś. nowych domów (rocznie) i 6 mln domów do modernizacji PME tys. wspólnot mieszkaniowych PME 3 PME 4 14 tys. szkół podstawowych, 6 tys. gimnazjów, 11 tys. szkół ponadgimnazjalnych, 750 szpitali, 2,5 tys. urzędów gmin/miast. 115 tys. gospodarstw rolnych małotowarowych, 105 tys. gospodarstw rolnych socjalnych. PISE 1 18 tys. spółdzielni mieszk., 130 osiedli deweloperskich. PISE 2 43 tys. wsi. PISE gmin wiejskich i 500 gmin wiejsko-miejskich. PISE miast. AG 1 AG 2 autogeneracja u przedsiębiorców małe i średnie przedsiębiorstwa -1,6 mln przedsiębiorców autogeneracja w transporcie kolejowym PKP Energetyka - 3,5% krajowego zużycia energii el. Liczniki LK, LMP, LP LG, LMP LG LK, LP LG, LMP LG, LMP LG, LMP, LSP LG, LMP, LSP, LWP LMP, LSP LG, LMP, LSP, LWP AG 3 autogeneracja w przemyśle wielkie, energochłonne zakłady przemysłowe: górnictwo, hutnictwo, część przemysłu chemicznego, cześć przemysłu maszynowego, część przemysłu budowlanego - około 50% krajowego zużycia energii elektrycznej. LG, LMP, LSP, LWP

15 A koszty urządzeń? 120 tys. wspólnot mieszkaniowych Średnio 20 członków mln liczników spółdzielni (po 2 przyłącza) 3,4mln lokatorów mln urządzeń (tj. 80% z 5 mln) x 500PLN = 2 mld PLN Podwyżka opłat za energię

16 ENERGO-MOC WZORCOWNIA Sp. z o.o Gliwice, ul. Zabrska 6 Tel.: (0-32) , fax: (0-32)
