Przedmiar robót 1/1/07/07

Transkrypt

1 Wartość kosztorysowa Podatek VAT Cena kosztorysowa Słownie: Przedmiar robót 1/1/07/07 Zarurowanie odcinka rowu rurociągiem o średnicy 600mm z przyłączami Obiekt Kanał deszczowy w ul. Pietrusińskiego Kod CPV Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Budowa ul. Bema nr dz. 15, 17/1, ul. Kasprzaka nr dz. 16/4, 35/1, 35/7 ul. Traugutta nr dz. 44, 73/2, ul. Batorego nr dz Ostrów Wielkopolski Inwestor Gmina Miasto Ostrów Wielkopolski al. Powstańców Wielkopolskich Ostrów Wielkopolski Długość sieci 370 mb Cena jednostkowa Poziom cen Drugi kwartał 2007 Dopuszcza się zastosowanie materiałów i urządzeń oraz systemów innych firm i producentów, o własnościach nie gorszych niŝ podanych w kosztorysach i projekcie.

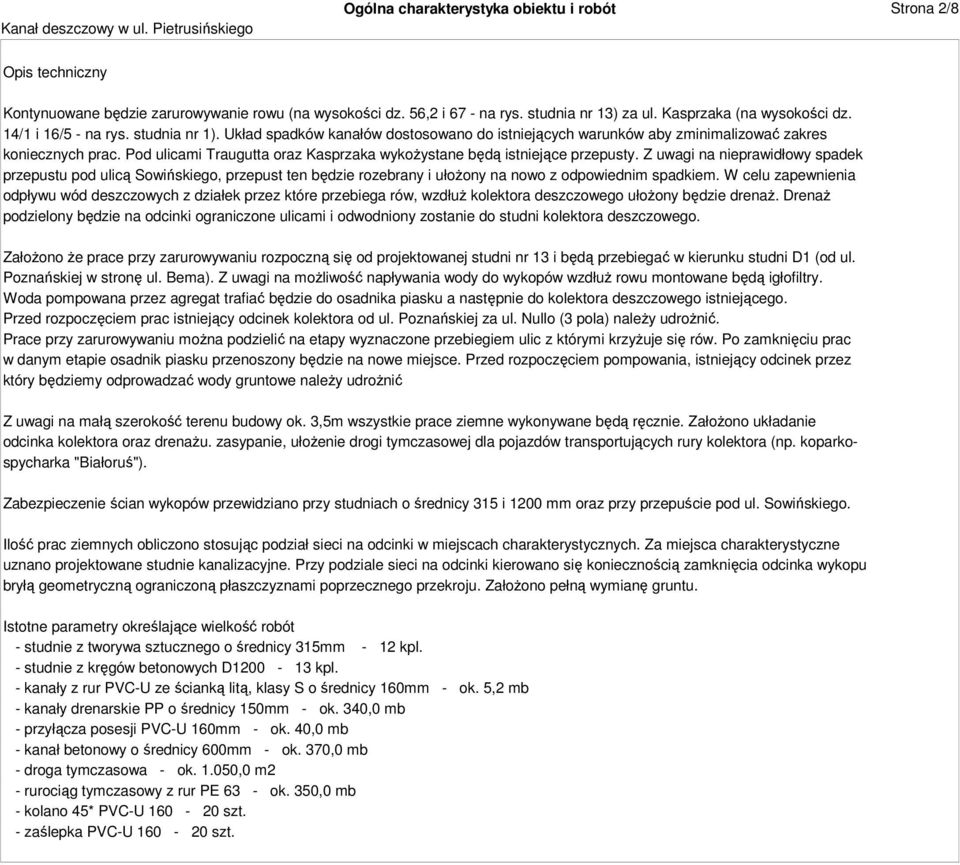

2 Ogólna charakterystyka obiektu i robót Strona 2/8 Opis techniczny Kontynuowane będzie zarurowywanie rowu (na wysokości dz. 56,2 i 67 - na rys. studnia nr 13) za ul. Kasprzaka (na wysokości dz. 14/1 i 16/5 - na rys. studnia nr 1). Układ spadków kanałów dostosowano do istniejących warunków aby zminimalizować zakres koniecznych prac. Pod ulicami Traugutta oraz Kasprzaka wykoŝystane będą istniejące przepusty. Z uwagi na nieprawidłowy spadek przepustu pod ulicą Sowińskiego, przepust ten będzie rozebrany i ułoŝony na nowo z odpowiednim spadkiem. W celu zapewnienia odpływu wód deszczowych z działek przez które przebiega rów, wzdłuŝ kolektora deszczowego ułoŝony będzie drenaŝ. DrenaŜ podzielony będzie na odcinki ograniczone ulicami i odwodniony zostanie do studni kolektora deszczowego. ZałoŜono Ŝe prace przy zarurowywaniu rozpoczną się od projektowanej studni nr 13 i będą przebiegać w kierunku studni D1 (od ul. Poznańskiej w stronę ul. Bema). Z uwagi na moŝliwość napływania wody do wykopów wzdłuŝ rowu montowane będą igłofiltry. Woda pompowana przez agregat trafiać będzie do osadnika piasku a następnie do kolektora deszczowego istniejącego. Przed rozpoczęciem prac istniejący odcinek kolektora od ul. Poznańskiej za ul. Nullo (3 pola) naleŝy udroŝnić. Prace przy zarurowywaniu moŝna podzielić na etapy wyznaczone przebiegiem ulic z którymi krzyŝuje się rów. Po zamknięciu prac w danym etapie osadnik piasku przenoszony będzie na nowe miejsce. Przed rozpoczęciem pompowania, istniejący odcinek przez który będziemy odprowadzać wody gruntowe naleŝy udroŝnić Z uwagi na małą szerokość terenu budowy ok. 3,5m wszystkie prace ziemne wykonywane będą ręcznie. ZałoŜono układanie odcinka kolektora oraz drenaŝu. zasypanie, ułoŝenie drogi tymczasowej dla pojazdów transportujących rury kolektora (np. koparkospycharka "Białoruś"). Zabezpieczenie ścian wykopów przewidziano przy studniach o średnicy 315 i 1200 mm oraz przy przepuście pod ul. Sowińskiego. Ilość prac ziemnych obliczono stosując podział sieci na odcinki w miejscach charakterystycznych. Za miejsca charakterystyczne uznano projektowane studnie kanalizacyjne. Przy podziale sieci na odcinki kierowano się koniecznością zamknięcia odcinka wykopu bryłą geometryczną ograniczoną płaszczyznami poprzecznego przekroju. ZałoŜono pełną wymianę gruntu. Istotne parametry określające wielkość robót - studnie z tworywa sztucznego o średnicy 315mm - 12 kpl. - studnie z kręgów betonowych D kpl. - kanały z rur PVC-U ze ścianką litą, klasy S o średnicy 160mm - ok. 5,2 mb - kanały drenarskie PP o średnicy 150mm - ok. 340,0 mb - przyłącza posesji PVC-U 160mm - ok. 40,0 mb - kanał betonowy o średnicy 600mm - ok. 370,0 mb - droga tymczasowa - ok ,0 m2 - rurociąg tymczasowy z rur PE 63 - ok. 350,0 mb - kolano 45* PVC-U szt. - zaślepka PVC-U szt.

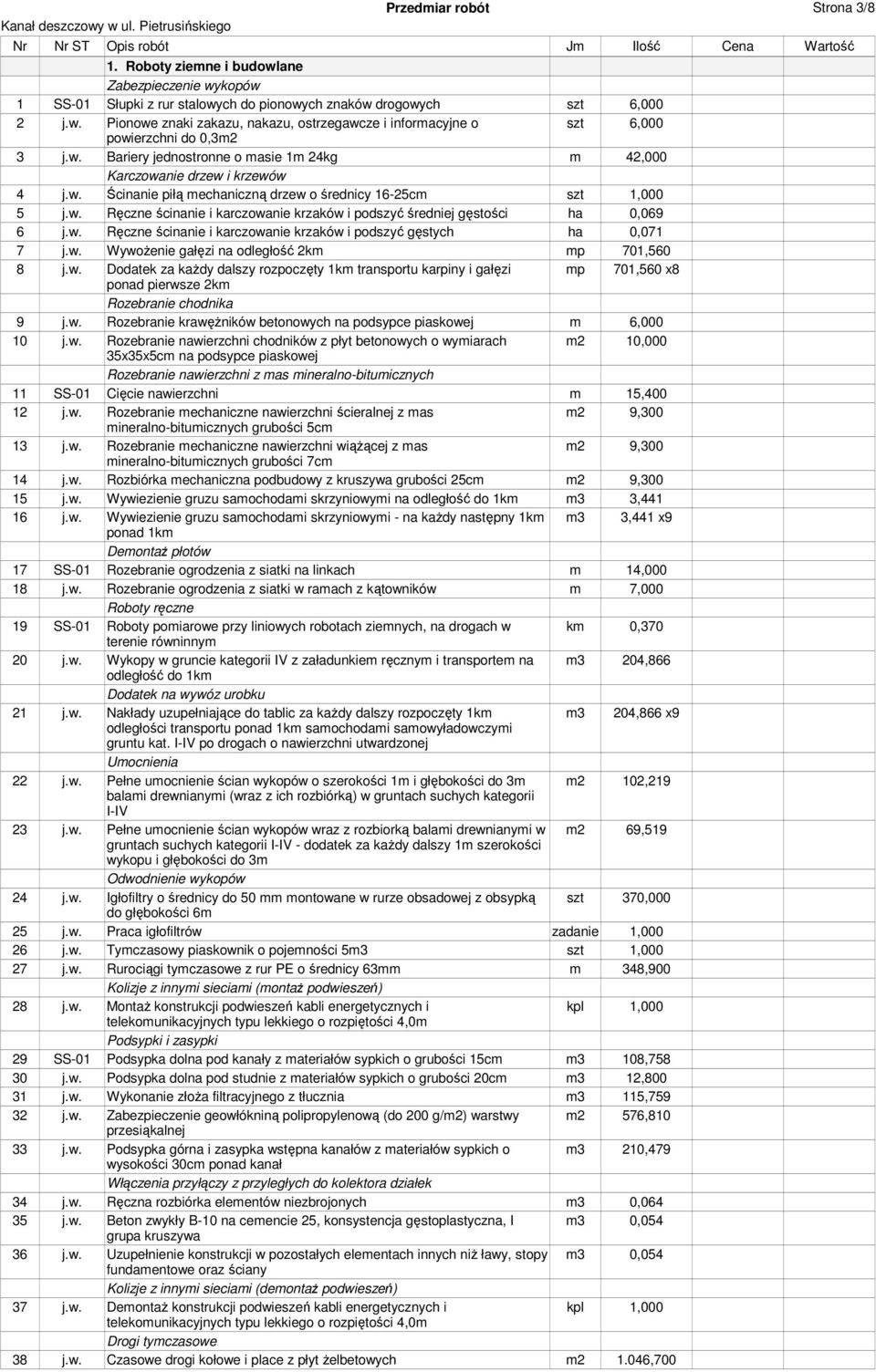

3 Przedmiar robót Strona 3/8 Nr Nr ST Opis robót Jm Ilość Cena Wartość 1. Roboty ziemne i budowlane Zabezpieczenie wykopów 1 SS-01 Słupki z rur stalowych do pionowych znaków drogowych szt 6,000 2 j.w. Pionowe znaki zakazu, nakazu, ostrzegawcze i informacyjne o szt 6,000 powierzchni do 0,3m2 3 j.w. Bariery jednostronne o masie 1m 24kg m 42,000 Karczowanie drzew i krzewów 4 j.w. Ścinanie piłą mechaniczną drzew o średnicy 16-25cm szt 1,000 5 j.w. Ręczne ścinanie i karczowanie krzaków i podszyć średniej gęstości ha 0,069 6 j.w. Ręczne ścinanie i karczowanie krzaków i podszyć gęstych ha 0,071 7 j.w. WywoŜenie gałęzi na odległość 2km mp 701,560 8 j.w. Dodatek za kaŝdy dalszy rozpoczęty 1km transportu karpiny i gałęzi mp 701,560 x8 ponad pierwsze 2km Rozebranie chodnika 9 j.w. Rozebranie krawęŝników betonowych na podsypce piaskowej m 6, j.w. Rozebranie nawierzchni chodników z płyt betonowych o wymiarach m2 10,000 35x35x5cm na podsypce piaskowej Rozebranie nawierzchni z mas mineralno-bitumicznych 11 SS-01 Cięcie nawierzchni m 15, j.w. Rozebranie mechaniczne nawierzchni ścieralnej z mas m2 9,300 mineralno-bitumicznych grubości 5cm 13 j.w. Rozebranie mechaniczne nawierzchni wiąŝącej z mas m2 9,300 mineralno-bitumicznych grubości 7cm 14 j.w. Rozbiórka mechaniczna podbudowy z kruszywa grubości 25cm m2 9, j.w. Wywiezienie gruzu samochodami skrzyniowymi na odległość do 1km m3 3, j.w. Wywiezienie gruzu samochodami skrzyniowymi - na kaŝdy następny 1km m3 3,441 x9 ponad 1km DemontaŜ płotów 17 SS-01 Rozebranie ogrodzenia z siatki na linkach m 14, j.w. Rozebranie ogrodzenia z siatki w ramach z kątowników m 7,000 Roboty ręczne 19 SS-01 Roboty pomiarowe przy liniowych robotach ziemnych, na drogach w km 0,370 terenie równinnym 20 j.w. Wykopy w gruncie kategorii IV z załadunkiem ręcznym i transportem na m3 204,866 odległość do 1km Dodatek na wywóz urobku 21 j.w. Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1km m3 204,866 x9 odległości transportu ponad 1km samochodami samowyładowczymi gruntu kat. I-IV po drogach o nawierzchni utwardzonej Umocnienia 22 j.w. Pełne umocnienie ścian wykopów o szerokości 1m i głębokości do 3m m2 102,219 balami drewnianymi (wraz z ich rozbiórką) w gruntach suchych kategorii I-IV 23 j.w. Pełne umocnienie ścian wykopów wraz z rozbiorką balami drewnianymi w m2 69,519 gruntach suchych kategorii I-IV - dodatek za kaŝdy dalszy 1m szerokości wykopu i głębokości do 3m Odwodnienie wykopów 24 j.w. Igłofiltry o średnicy do 50 mm montowane w rurze obsadowej z obsypką szt 370,000 do głębokości 6m 25 j.w. Praca igłofiltrów zadanie 1, j.w. Tymczasowy piaskownik o pojemności 5m3 szt 1, j.w. Rurociągi tymczasowe z rur PE o średnicy 63mm m 348,900 Kolizje z innymi sieciami (montaŝ podwieszeń) 28 j.w. MontaŜ konstrukcji podwieszeń kabli energetycznych i kpl 1,000 telekomunikacyjnych typu lekkiego o rozpiętości 4,0m Podsypki i zasypki 29 SS-01 Podsypka dolna pod kanały z materiałów sypkich o grubości 15cm m3 108, j.w. Podsypka dolna pod studnie z materiałów sypkich o grubości 20cm m3 12, j.w. Wykonanie złoŝa filtracyjnego z tłucznia m3 115, j.w. Zabezpieczenie geowłókniną polipropylenową (do 200 g/m2) warstwy m2 576,810 przesiąkalnej 33 j.w. Podsypka górna i zasypka wstępna kanałów z materiałów sypkich o m3 210,479 wysokości 30cm ponad kanał Włączenia przyłączy z przyległych do kolektora działek 34 j.w. Ręczna rozbiórka elementów niezbrojonych m3 0, j.w. Beton zwykły B-10 na cemencie 25, konsystencja gęstoplastyczna, I m3 0,054 grupa kruszywa 36 j.w. Uzupełnienie konstrukcji w pozostałych elementach innych niŝ ławy, stopy m3 0,054 fundamentowe oraz ściany Kolizje z innymi sieciami (demontaŝ podwieszeń) 37 j.w. DemontaŜ konstrukcji podwieszeń kabli energetycznych i kpl 1,000 telekomunikacyjnych typu lekkiego o rozpiętości 4,0m Drogi tymczasowe 38 j.w. Czasowe drogi kołowe i place z płyt Ŝelbetowych m ,700

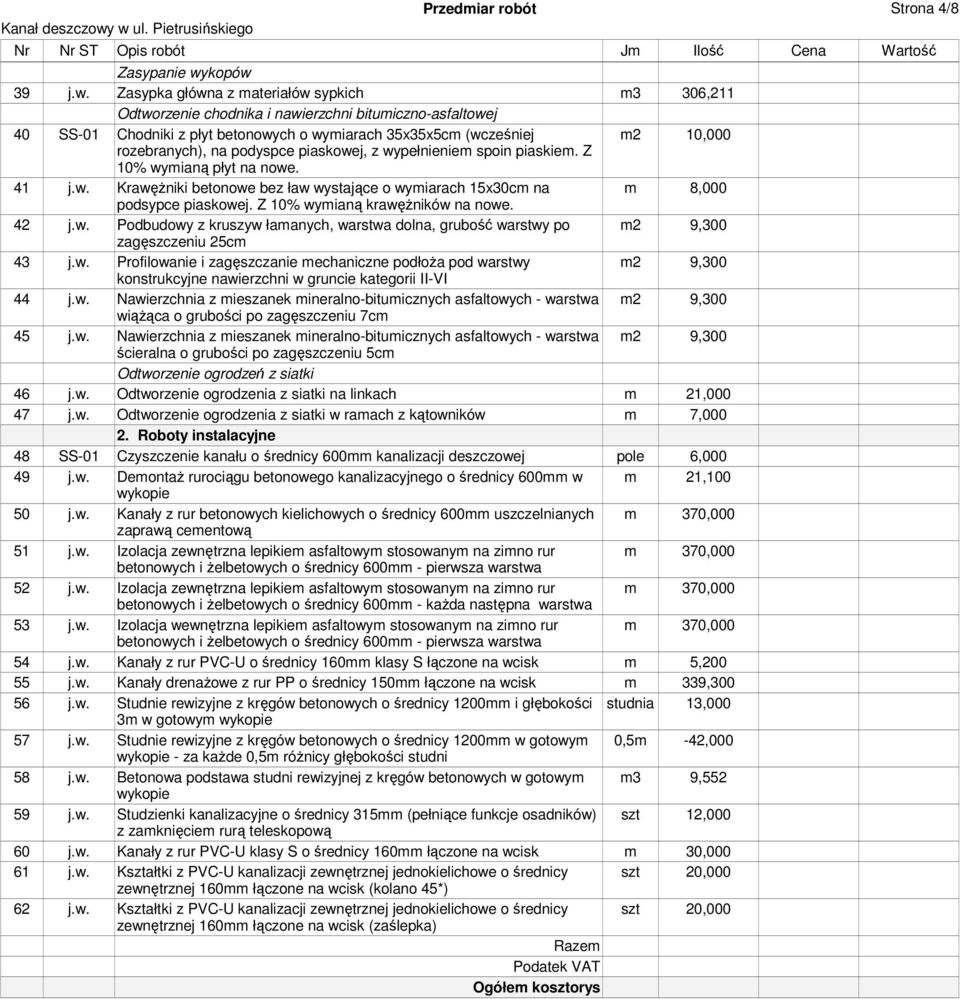

4 Przedmiar robót Strona 4/8 Nr Nr ST Opis robót Jm Ilość Cena Wartość Zasypanie wykopów 39 j.w. Zasypka główna z materiałów sypkich m3 306,211 Odtworzenie chodnika i nawierzchni bitumiczno-asfaltowej 40 SS-01 Chodniki z płyt betonowych o wymiarach 35x35x5cm (wcześniej m2 10,000 rozebranych), na podyspce piaskowej, z wypełnieniem spoin piaskiem. Z 10% wymianą płyt na nowe. 41 j.w. KrawęŜniki betonowe bez ław wystające o wymiarach 15x30cm na m 8,000 podsypce piaskowej. Z 10% wymianą krawęŝników na nowe. 42 j.w. Podbudowy z kruszyw łamanych, warstwa dolna, grubość warstwy po m2 9,300 zagęszczeniu 25cm 43 j.w. Profilowanie i zagęszczanie mechaniczne podłoŝa pod warstwy m2 9,300 konstrukcyjne nawierzchni w gruncie kategorii II-VI 44 j.w. Nawierzchnia z mieszanek mineralno-bitumicznych asfaltowych - warstwa m2 9,300 wiąŝąca o grubości po zagęszczeniu 7cm 45 j.w. Nawierzchnia z mieszanek mineralno-bitumicznych asfaltowych - warstwa m2 9,300 ścieralna o grubości po zagęszczeniu 5cm Odtworzenie ogrodzeń z siatki 46 j.w. Odtworzenie ogrodzenia z siatki na linkach m 21, j.w. Odtworzenie ogrodzenia z siatki w ramach z kątowników m 7, Roboty instalacyjne 48 SS-01 Czyszczenie kanału o średnicy 600mm kanalizacji deszczowej pole 6, j.w. DemontaŜ rurociągu betonowego kanalizacyjnego o średnicy 600mm w m 21,100 wykopie 50 j.w. Kanały z rur betonowych kielichowych o średnicy 600mm uszczelnianych m 370,000 zaprawą cementową 51 j.w. Izolacja zewnętrzna lepikiem asfaltowym stosowanym na zimno rur m 370,000 betonowych i Ŝelbetowych o średnicy 600mm - pierwsza warstwa 52 j.w. Izolacja zewnętrzna lepikiem asfaltowym stosowanym na zimno rur m 370,000 betonowych i Ŝelbetowych o średnicy 600mm - kaŝda następna warstwa 53 j.w. Izolacja wewnętrzna lepikiem asfaltowym stosowanym na zimno rur m 370,000 betonowych i Ŝelbetowych o średnicy 600mm - pierwsza warstwa 54 j.w. Kanały z rur PVC-U o średnicy 160mm klasy S łączone na wcisk m 5, j.w. Kanały drenaŝowe z rur PP o średnicy 150mm łączone na wcisk m 339, j.w. Studnie rewizyjne z kręgów betonowych o średnicy 1200mm i głębokości studnia 13,000 3m w gotowym wykopie 57 j.w. Studnie rewizyjne z kręgów betonowych o średnicy 1200mm w gotowym 0,5m -42,000 wykopie - za kaŝde 0,5m róŝnicy głębokości studni 58 j.w. Betonowa podstawa studni rewizyjnej z kręgów betonowych w gotowym m3 9,552 wykopie 59 j.w. Studzienki kanalizacyjne o średnicy 315mm (pełniące funkcje osadników) szt 12,000 z zamknięciem rurą teleskopową 60 j.w. Kanały z rur PVC-U klasy S o średnicy 160mm łączone na wcisk m 30, j.w. Kształtki z PVC-U kanalizacji zewnętrznej jednokielichowe o średnicy szt 20,000 zewnętrznej 160mm łączone na wcisk (kolano 45*) 62 j.w. Kształtki z PVC-U kanalizacji zewnętrznej jednokielichowe o średnicy szt 20,000 zewnętrznej 160mm łączone na wcisk (zaślepka) Razem Podatek VAT Ogółem kosztorys

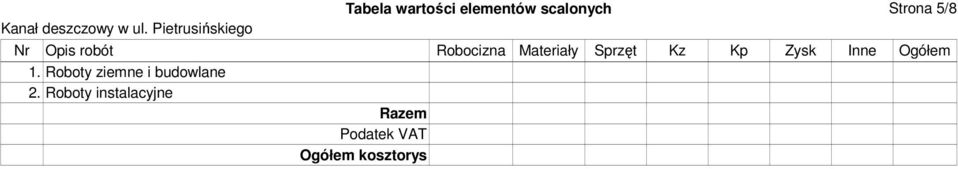

5 Tabela wartości elementów scalonych Strona 5/8 Nr Opis robót Robocizna Materiały Sprzęt Kz Kp Zysk Inne Ogółem 1. Roboty ziemne i budowlane 2. Roboty instalacyjne Razem Podatek VAT Ogółem kosztorys

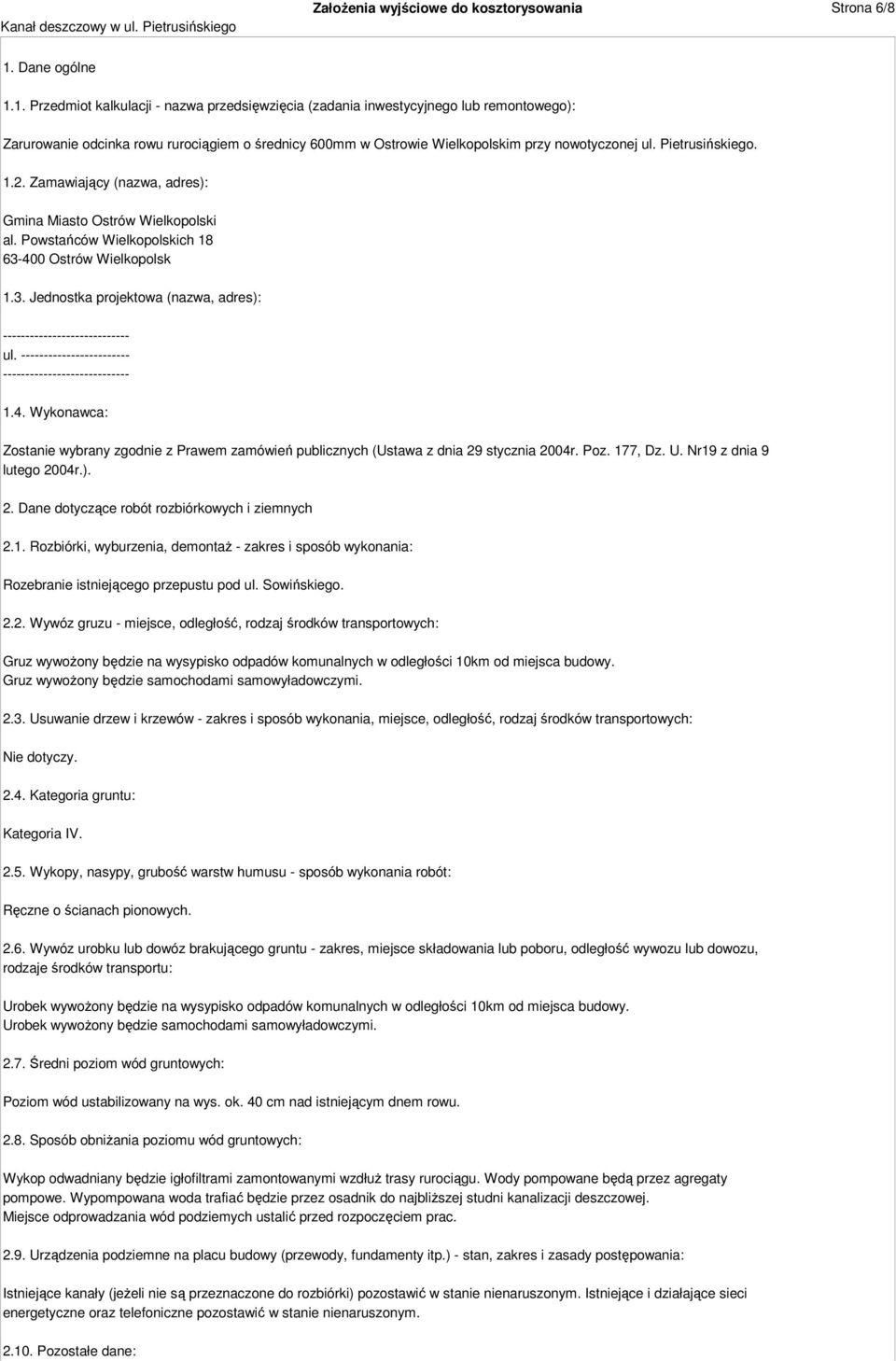

6 ZałoŜenia wyjściowe do kosztorysowania Strona 6/8 1. Dane ogólne 1.1. Przedmiot kalkulacji - nazwa przedsięwzięcia (zadania inwestycyjnego lub remontowego): Zarurowanie odcinka rowu rurociągiem o średnicy 600mm w Ostrowie Wielkopolskim przy nowotyczonej ul. Pietrusińskiego Zamawiający (nazwa, adres): Gmina Miasto Ostrów Wielkopolski al. Powstańców Wielkopolskich Ostrów Wielkopolsk 1.3. Jednostka projektowa (nazwa, adres): ul Wykonawca: Zostanie wybrany zgodnie z Prawem zamówień publicznych (Ustawa z dnia 29 stycznia 2004r. Poz. 177, Dz. U. Nr19 z dnia 9 lutego 2004r.). 2. Dane dotyczące robót rozbiórkowych i ziemnych 2.1. Rozbiórki, wyburzenia, demontaŝ - zakres i sposób wykonania: Rozebranie istniejącego przepustu pod ul. Sowińskiego Wywóz gruzu - miejsce, odległość, rodzaj środków transportowych: Gruz wywoŝony będzie na wysypisko odpadów komunalnych w odległości 10km od miejsca budowy. Gruz wywoŝony będzie samochodami samowyładowczymi Usuwanie drzew i krzewów - zakres i sposób wykonania, miejsce, odległość, rodzaj środków transportowych: 2.4. Kategoria gruntu: Kategoria IV Wykopy, nasypy, grubość warstw humusu - sposób wykonania robót: Ręczne o ścianach pionowych Wywóz urobku lub dowóz brakującego gruntu - zakres, miejsce składowania lub poboru, odległość wywozu lub dowozu, rodzaje środków transportu: Urobek wywoŝony będzie na wysypisko odpadów komunalnych w odległości 10km od miejsca budowy. Urobek wywoŝony będzie samochodami samowyładowczymi Średni poziom wód gruntowych: Poziom wód ustabilizowany na wys. ok. 40 cm nad istniejącym dnem rowu Sposób obniŝania poziomu wód gruntowych: Wykop odwadniany będzie igłofiltrami zamontowanymi wzdłuŝ trasy rurociągu. Wody pompowane będą przez agregaty pompowe. Wypompowana woda trafiać będzie przez osadnik do najbliŝszej studni kanalizacji deszczowej. Miejsce odprowadzania wód podziemych ustalić przed rozpoczęciem prac Urządzenia podziemne na placu budowy (przewody, fundamenty itp.) - stan, zakres i zasady postępowania: Istniejące kanały (jeŝeli nie są przeznaczone do rozbiórki) pozostawić w stanie nienaruszonym. Istniejące i działające sieci energetyczne oraz telefoniczne pozostawić w stanie nienaruszonym Pozostałe dane:

7 ZałoŜenia wyjściowe do kosztorysowania Strona 7/8 3. Dane dotyczące nakładów dla robót ogólnobudowlanych 3.1. Organizacja robót tynkarskich - wykonawstwo ręczne, ręczne z transportem mechanicznym, mechaniczne: 3.2. Sposoby wykonywania zapraw i mieszanek betonowych - ręczne, mechaniczne: Mechaniczne Sposób transportu betonu towarowego: Ręczny Rodzaje wykonywanych rusztowań i ilość przestawień: 3.5. Rodzaje deskowań - tradycyjne, przestawne: 3.6. Przekucia/przewierty przez ściany i stropy: 3.7. Pozostałe dane: 4. Dane dotyczące nakładów dla robót instalacyjnych 4.1. Sieć kanalizacji deszczowej oraz deranaŝowa - zakres, sposób wykonania, rodzaj izolacji: a) studnie z tworywa sztucznego o średnicy 315mm b) studnie z kręgów betonowych D1200 c) kanały z rur PVC-U ze ścianką litą, klasy S o średnicy 160mm d) kanały drenarskie PP o średnicy 150mm e) przyłącza posesji PVC-U 160mm f) kanał betonowy o średnicy 600mm g) droga tymczasowa h) rurociąg tymczasowy z rur PE 63 i) kolano 45* PVC-U 160 j) zaślepka PVC-U Dane dotyczące zwiększonych kosztów robót z tytułu 5.1. Wykonywanie robót w warunkach szkodliwych dla zdrowia, niebezpiecznych, uciąŝliwych: 5.2. Wykonywanie robót w czynnych zakładach pracy lub pomieszczeniach uŝytkowych: 5.3. Praca w godzinach nadliczbowych 6. Podstawy ustalenia nakładów rzeczowych - projekt techniczny wykonany przez biuro projektowe - ustalenia z inwestorem 7. Dane dotyczące maszyn i urządzeń montaŝowych

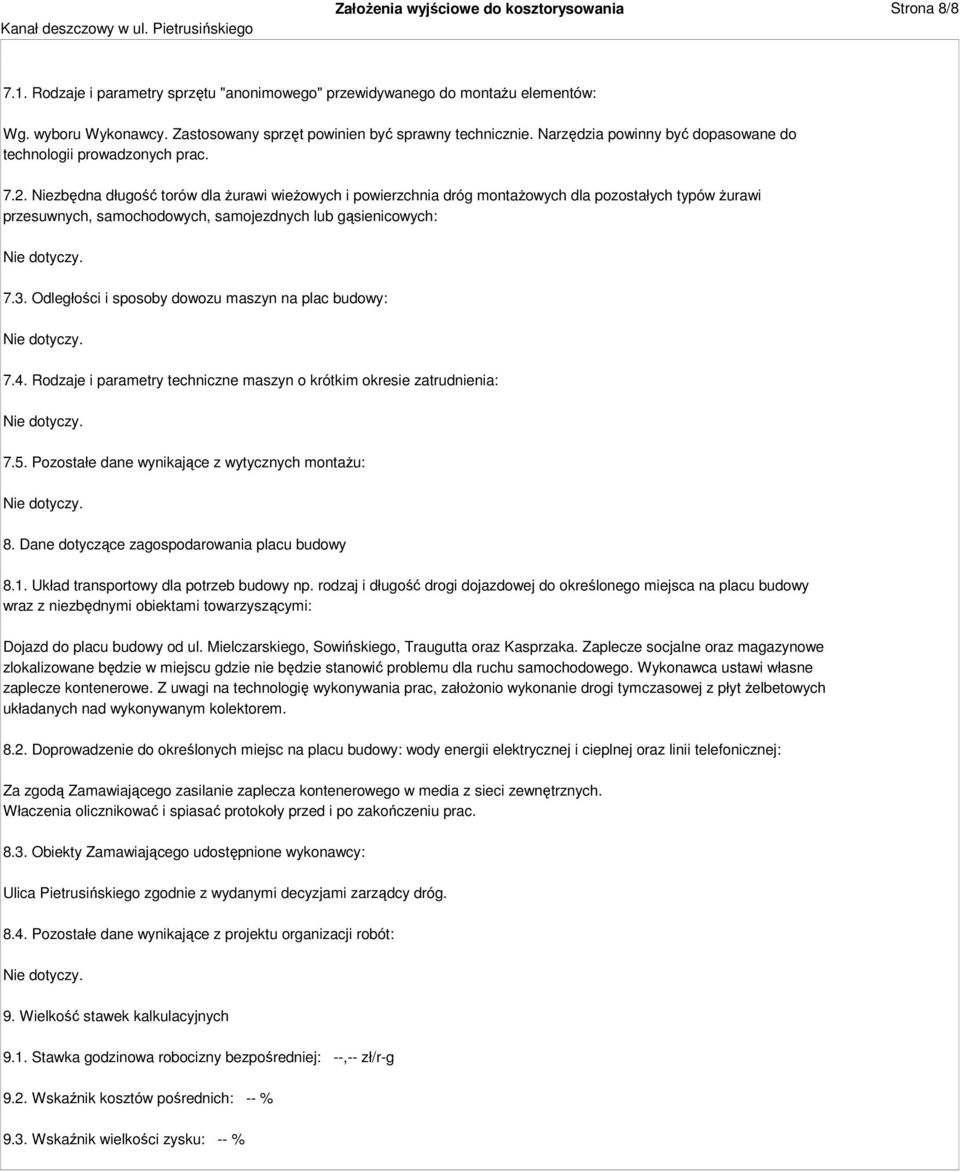

8 ZałoŜenia wyjściowe do kosztorysowania Strona 8/ Rodzaje i parametry sprzętu "anonimowego" przewidywanego do montaŝu elementów: Wg. wyboru Wykonawcy. Zastosowany sprzęt powinien być sprawny technicznie. Narzędzia powinny być dopasowane do technologii prowadzonych prac Niezbędna długość torów dla Ŝurawi wieŝowych i powierzchnia dróg montaŝowych dla pozostałych typów Ŝurawi przesuwnych, samochodowych, samojezdnych lub gąsienicowych: 7.3. Odległości i sposoby dowozu maszyn na plac budowy: 7.4. Rodzaje i parametry techniczne maszyn o krótkim okresie zatrudnienia: 7.5. Pozostałe dane wynikające z wytycznych montaŝu: 8. Dane dotyczące zagospodarowania placu budowy 8.1. Układ transportowy dla potrzeb budowy np. rodzaj i długość drogi dojazdowej do określonego miejsca na placu budowy wraz z niezbędnymi obiektami towarzyszącymi: Dojazd do placu budowy od ul. Mielczarskiego, Sowińskiego, Traugutta oraz Kasprzaka. Zaplecze socjalne oraz magazynowe zlokalizowane będzie w miejscu gdzie nie będzie stanowić problemu dla ruchu samochodowego. Wykonawca ustawi własne zaplecze kontenerowe. Z uwagi na technologię wykonywania prac, załoŝonio wykonanie drogi tymczasowej z płyt Ŝelbetowych układanych nad wykonywanym kolektorem Doprowadzenie do określonych miejsc na placu budowy: wody energii elektrycznej i cieplnej oraz linii telefonicznej: Za zgodą Zamawiającego zasilanie zaplecza kontenerowego w media z sieci zewnętrznych. Właczenia olicznikować i spiasać protokoły przed i po zakończeniu prac Obiekty Zamawiającego udostępnione wykonawcy: Ulica Pietrusińskiego zgodnie z wydanymi decyzjami zarządcy dróg Pozostałe dane wynikające z projektu organizacji robót: 9. Wielkość stawek kalkulacyjnych 9.1. Stawka godzinowa robocizny bezpośredniej: --,-- zł/r-g 9.2. Wskaźnik kosztów pośrednich: -- % 9.3. Wskaźnik wielkości zysku: -- %
