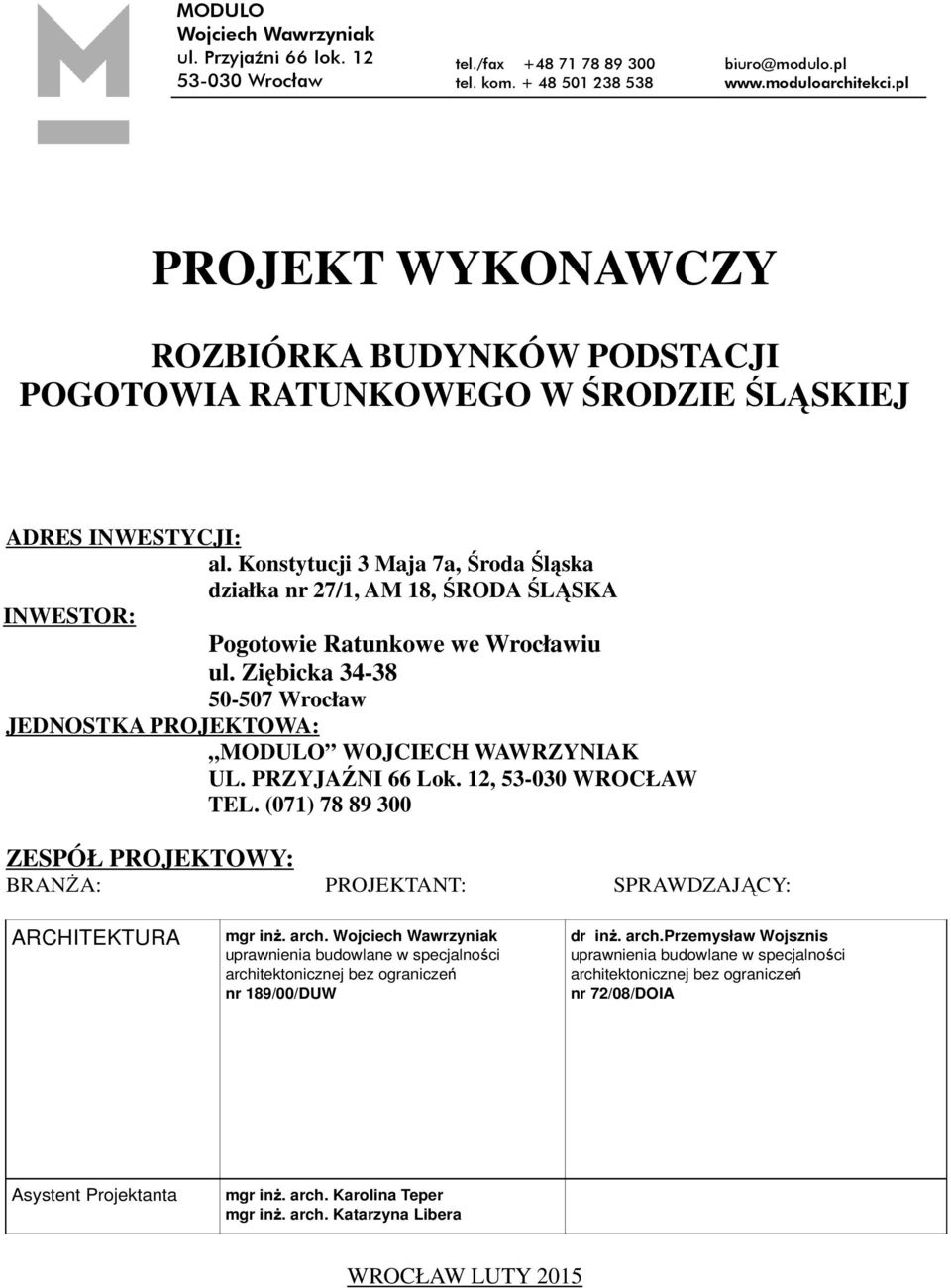

1 MODULO Wojciech Wawrzyniak ul. Przyjaźni 66 lok Wrocław tel./fax tel. kom biuro@modulo.pl PROJEKT WYKONAWCZY ROZBIÓRKA BUDYNKÓW PODSTACJI POGOTOWIA RATUNKOWEGO W ŚRODZIE ŚLĄSKIEJ ADRES INWESTYCJI: al. Konstytucji 3 Maja 7a, Środa Śląska działka nr 27/1, AM 18, ŚRODA ŚLĄSKA INWESTOR: Pogotowie Ratunkowe we Wrocławiu ul. Ziębicka Wrocław JEDNOSTKA PROJEKTOWA: MODULO WOJCIECH WAWRZYNIAK UL. PRZYJAŹNI 66 Lok. 12, WROCŁAW TEL. (071) ZESPÓŁ PROJEKTOWY: BRANŻA: PROJEKTANT: SPRAWDZAJĄCY: ARCHITEKTURA mgr inż. arch. Wojciech Wawrzyniak uprawnienia budowlane w specjalności architektonicznej bez ograniczeń nr 189/00/DUW dr inż. arch.przemysław Wojsznis uprawnienia budowlane w specjalności architektonicznej bez ograniczeń nr 72/08/DOIA Asystent Projektanta mgr inż. arch. Karolina Teper mgr inż. arch. Katarzyna Libera WROCŁAW LUTY 2015

2 SPIS TREŚCI OPIS TECHNICZNY CZĘŚĆ RYSUNKOWA RYS. NR Rb-PS PLAN SYTUACYJNY BUDYNKÓW DO ROZBIÓRKI SKALA 1:500 RYS. NR Rb-1a BUDYNEK DO ROZBIÓRKI NR 1 - RZUT PARTERU SKALA 1:100 RYS. NR Rb-1b BUDYNEK DO ROZBIÓRKI NR 1 - RZUT PIĘTRA SKALA 1:100 RYS. NR Rb-1c BUDYNEK DO ROZBIÓRKI NR 1 - RZUT DACHU SKALA 1:100 RYS. NR Rb-1d BUDYNEK DO ROZBIÓRKI NR 1 - ELEWACJE SKALA 1:100 RYS. NR Rb-1d BUDYNEK DO ROZBIÓRKI NR 1 - ELEWACJE I PRZEKROJE SKALA 1:100 RYS. NR Rb-2a BUDYNEK DO ROZBIÓRKI NR 2 - RZUT PARTERU SKALA 1:100 RYS. NR Rb-2b BUDYNEK DO ROZBIÓRKI NR 2 - RZUT DACHU SKALA 1:100 RYS. NR Rb-3a BUDYNEK DO ROZBIÓRKI NR 3 - RZUT PARTERU SKALA 1:100 RYS. NR Rb-3b BUDYNEK DO ROZBIÓRKI NR 3 - RZUT DACHU SKALA 1:100

3 OPIS TECHNICZNY ROZBIÓRKA ISTNIEJĄCYCH OBIEKTÓW STAN ISTNIEJĄCY OBIEKTÓW DO ROZBIÓRKI Na terenie działki znajdują się 2 budynki przeznaczone do rozbiórki. Budynek techniczny w głębi działki przeznaczony jest do zachowania. W pierwszej kolejności zaplanowano rozbiórkę budynku garażowego. Po wybudowaniu nowoprojektowanego obiektu zaplanowano rozbiórkę budynku warsztatowo socjalno - administracyjnego. Opracowanie rozbiórki zostało wykonane na podstawie oględzin obiektu przeznaczonego do rozbiórki (wyburzenia), jego elementów konstrukcyjnych. Budynek garażowy to obiekt parterowy, niepodpiwniczony. Ławy fundamentowe wykonane z betonu żwirowego o wymiarach 35x30 cm, zaizolowane papą asfaltową podwójnie. Mury boksów garażowych i mury szczytowe z cegły pełnej, mury boksów z pustaków betonowych na zaprawie cementowej. Izolacje pionowe na murach poniżej terenu z lepiku na gorąco. Stropodach z płyt korytkowych na murach poprzecznych w odstępach osiowych co 3 m. Pokrycie dachów papa bitumiczną potrójnie na lepiku. Wysokość budynku: 3,55 m, Powierzchnia użytkowa: 170 m 2 Budynek warsztatowo socjalno warsztatowy to obiekt dwukondygnacyjny z poddaszem użytkowym, niepodpiwniczony, wolnostojący. Ławy fundamentowe murów zewnętrznych z betonu o wymiarach 45x30cm. Fundamenty pod filarami żelbetowe zbrojone krzyżowo, wymiary 1,25x2,00x0,60 m. Izolacja pozioma murów fundamentowych dwoma warstwami papy na lepiku. Izolacja pionowa muru fundamentowego lepikiem na gorąco. Izolacja pozioma posadzek parteru dwoma warstwami papy na lapiku. Klatka schodowa żelbetowa. Ściany zewnętrzne budynku z cegły pełnej na zaprawie cementowo wapiennej w poziomie przyziemia. Ściany piętra z bloków prefabrykowanych z betonu komórkowego na zaprawie cementowo wapiennej. Belki stropu oparte na podlewkach z betonu o gr 10 cm. Ściany wewnętrzne murowane z cegły. Filary o wymiarach 38x64 i 38/51 z cegły pełnej na zaprawie cementowej. Ściany działowe na piętrze z betonu komórkowego na zaprawie cementowo wapiennej. Ścianki ażurowe na poddaszu z cegły dziurawki na zaprawie cementowo wapiennej. Stropy nad parterem i piętrem z belek stalowych dwuteowych z płytami WPS izolowane trocibetonem. Stropodach z płyt korytkowych opartych na ściankach ażurowych izolowany wełną mineralną. Dach pokryty dwoma warstwami papy na lepiku, papa bitumiczna ułożona na płytach korytkowych. W szerszej części budynku znajdują się stanowiska naprawcze dla samochodów osobowych z kanałem rewizyjnym wraz ze schodami betonowymi. Obróbki blacharskie i rynny spustowe wykonane z blachy stalowej ocynkowanej. Wysokość budynku: 8,76 m, Powierzchnia użytkowa: 491,79 m 2 Opis przyjętej technologii prac rozbiórkowych. Ze względu konieczność rozbiórki, roboty wyburzeniowe należy zrealizować w jak najkrótszym czasie z zachowaniem pełnego bezpieczeństwa pracujących przy robotach rozbiórkowych ludzi. Zakłada się, iż wszystkie prace przygotowawcze (demontaż papowego pokrycia dachowego, cięcie wewnętrznych elementów nie konstrukcyjnych itp.) wykonywane będą za pomocą metody tradycyjnej ręcznej. Po ręcznej rozbiórce w/w elementów budynków zakłada się prowadzenie robót rozbiórkowych i wyburzeniowych za pomocą metody mechanicznej przy pomocy specjalistycznego sprzętu, umożliwiającego prowadzenie robót rozbiórkowych i wyburzeniowych bezpiecznie i w krótkim czasie. Wyburzanie ceglanych konstrukcji budynku (do zakładanego poziomu terenu) wykonywane będzie maszynami (koparkami podsiębiernymi) KOMATSU, DAEWOO, NOBAS lub innych marek, wyposażonymi w specjalistyczny osprzęt m.in.: w głowice hydrauliczne do kruszenia cegieł i betonu. Maszyny ta posiadają hydrauliczną nakładką do kruszenia betonowych i ceglanych elementów konstrukcyjnych budynków jak i stalowych części konstrukcyjnych. Ogólna koncepcja wyburzania metodą mechaniczną obiektu budowlanego sprowadza się do spowodowania utraty stateczności jego poszczególnych elementów konstrukcyjnych. Zaprzęgnięcie tychże maszyn pozwoli na szybki oraz w pełni kontrolowany sposób postępowania robót wyburzeniowych. Po zakończeniu zasadniczych prac wyburzeniowych cały odpad porozbiórkowy (stal, papa, powstały gruz ceglany i betonowy) zostaną przetransportowane w wcześniej uzgodnione tymczasowe miejsca składowania by stamtąd wywożone być sukcesywnie na miejsca składowania lub utylizacji (papa).

4 KOLEJNOŚĆ WYKONYWANIA ROBÓT ROZBIÓRKOWYCH Wygrodzenie terenu rozbiórki Demontaż ręczny pokrycia dachowego budynku wraz ze złożeniem go na tymczasowym miejscu składowania Usunięcie nie konstrukcyjnych elementów stalowych (blach, obróbek blacharskich, balustrad, ślusarki otworowej, fasada aluminiowa itp.) Wyburzanie za pomocą sprzętu ciężkiego lub alternatywnie metodą tradycyjną ceglanych ścian obiektu Załadunek i transport na tymczasowe miejsce składowania odpadu gruzu ceglanego Złożenie odpadu stali porozbiórkowej na wcześniej wyznaczone tymczasowe miejsce składowania Złożenie porozbiórkowego gruzu betonowego na tymczasowe miejsce składowania Załadunek i transport wszystkich stalowych elementów konstrukcyjnych i nie konstrukcyjnych, pochodzących z rozbiórki do koncesjonowanego punktu skupu. Załadunek na środki transportu firmy wykonującej rozbiórkę i transport całego, porozbiórkowego gruzu ceglanego i betonowego na składowisko odpadów Wyrównanie i uprzątnięcie terenu rozbiórki Wygrodzenie i zabezpieczenie terenu rozbiórki. Zgodnie z ogólnymi przepisami BHP, teren prowadzonych prac budowlanych winien być wygrodzony w sposób, który jednoznacznie i trwale oddzieli teren prowadzonych prac rozbiórkowych wraz z przewidzianymi strefami niebezpiecznymi, miejscem na tymczasowe składowanie porozbiórkowego gruzu betonowego i ceglanego, miejscem na tymczasowe składowanie stali złomowej porozbiórkowej, odpadu oraz drewna porozbiórkowego, placami manewrowymi dla maszyn wyburzeniowych i załadunkowych oraz postoju samochodów do transportu złomu stalowego i gruzu porozbiórkowego, lub uniemożliwi wejście na teren rozbiórki osobom postronnym. Takie warunki spełnia wygrodzenie taśmą budowlaną w kolorze czerwono-białym, mocowaną na słupkach stalowych, rozmieszczonych co 2,0 m. Taśma winna być umieszczona na wysokości 80 cm i 120 cm na całym obwodzie terenu wygrodzonego. Ponadto teren prac rozbiórkowych należy oznakować tablicami ostrzegawczymi. Wygrodzenia terenów winny być zaopatrzone w bramy przejazdowe o szerokości ok. 4,0 m. Od chwili rozpoczęcia prac rozbiórkowych, przez cały czas trwania demontażu aż do chwili całkowitej rozbiórki, wymagane jest całodobowe monitorowanie terenu, na którym prowadzone są prace rozbiórkowe, oraz zabezpieczenie przed wejściem na jego teren osób nieupoważnionych. Warunki bezpieczeństwa i higieny pracy przy wykonywaniu robót rozbiórkowych. Przy wykonywaniu robót rozbiórkowych mają zastosowanie ogólne przepisy bezpieczeństwa i higieny pracy, obowiązujące przy wykonywaniu robót budowlanych. Szczegółowe warunki bezpieczeństwa i higieny pracy przy wykonywaniu robót rozbiórkowych są normowane rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia roku [Dz.U.Nr 13 z dnia r.]. Ważniejsze punkty tego rozporządzenia są następujące: teren, na którym odbywa się rozbiórka obiektu budowlanego należy ogrodzić i oznakować tablicami ostrzegającymi; przed przystąpieniem do robót rozbiórkowych pracownicy powinni być zapoznani z programem rozbiórki i poinstruowani o bezpiecznym sposobie jej wykonania pracownicy zatrudnieni przy robotach rozbiórkowych winni być wyposażeni w sprzęt ochrony osobistej (przy pracy z eternitem pracownicy muszą być wyposażeni w maski ochronne, okulary i rękawice); usuwanie jednego elementu nie powinno wywoływać nieprzewidzianego spadania lub zawalania innego; prowadzenie robót rozbiórkowych, jeżeli zachodzi możliwość obalenia części konstrukcji przez wiatr, jest zabronione; pracownicy znajdujący się na wysokości muszą mieć kontakt wzrokowy i słuchowy z pracownikami przebywającymi na poziomie zerowym; w czasie prowadzenia prac rozbiórkowych metodą mechaniczną, przebywanie ludzi na jakiejkolwiek kondygnacji jest zabronione; przy obalaniu konstrukcji sposobami zmechanizowanymi, zatrudnionych pracowników i pozostały sprzęt należy usunąć poza strefę niebezpieczną, tzn. na odległość wynoszącą minimum 1/10

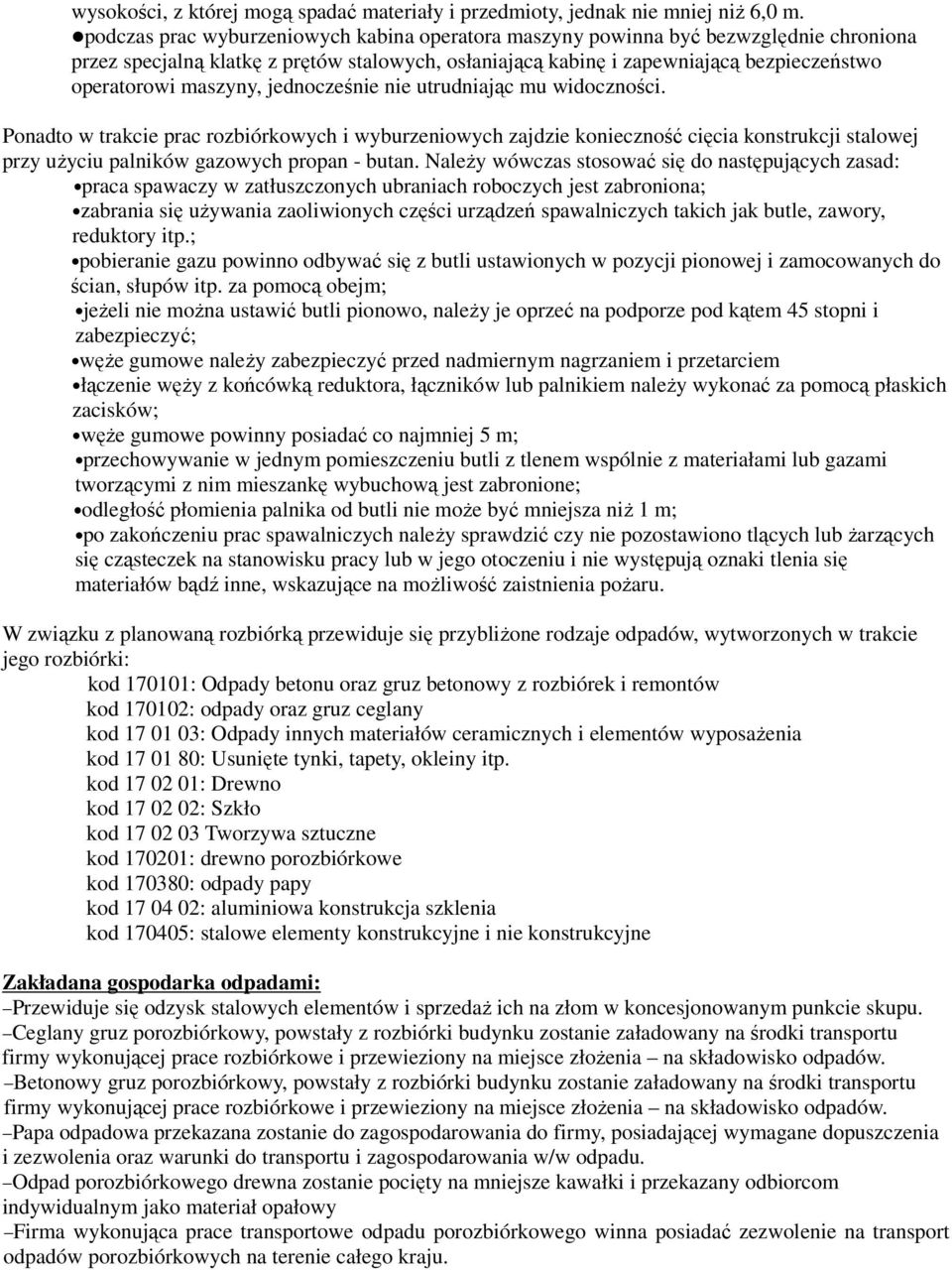

5 wysokości, z której mogą spadać materiały i przedmioty, jednak nie mniej niż 6,0 m. podczas prac wyburzeniowych kabina operatora maszyny powinna być bezwzględnie chroniona przez specjalną klatkę z prętów stalowych, osłaniającą kabinę i zapewniającą bezpieczeństwo operatorowi maszyny, jednocześnie nie utrudniając mu widoczności. Ponadto w trakcie prac rozbiórkowych i wyburzeniowych zajdzie konieczność cięcia konstrukcji stalowej przy użyciu palników gazowych propan - butan. Należy wówczas stosować się do następujących zasad: praca spawaczy w zatłuszczonych ubraniach roboczych jest zabroniona; zabrania się używania zaoliwionych części urządzeń spawalniczych takich jak butle, zawory, reduktory itp.; pobieranie gazu powinno odbywać się z butli ustawionych w pozycji pionowej i zamocowanych do ścian, słupów itp. za pomocą obejm; jeżeli nie można ustawić butli pionowo, należy je oprzeć na podporze pod kątem 45 stopni i zabezpieczyć; węże gumowe należy zabezpieczyć przed nadmiernym nagrzaniem i przetarciem łączenie węży z końcówką reduktora, łączników lub palnikiem należy wykonać za pomocą płaskich zacisków; węże gumowe powinny posiadać co najmniej 5 m; przechowywanie w jednym pomieszczeniu butli z tlenem wspólnie z materiałami lub gazami tworzącymi z nim mieszankę wybuchową jest zabronione; odległość płomienia palnika od butli nie może być mniejsza niż 1 m; po zakończeniu prac spawalniczych należy sprawdzić czy nie pozostawiono tlących lub żarzących się cząsteczek na stanowisku pracy lub w jego otoczeniu i nie występują oznaki tlenia się materiałów bądź inne, wskazujące na możliwość zaistnienia pożaru. W związku z planowaną rozbiórką przewiduje się przybliżone rodzaje odpadów, wytworzonych w trakcie jego rozbiórki: kod : Odpady betonu oraz gruz betonowy z rozbiórek i remontów kod : odpady oraz gruz ceglany kod : Odpady innych materiałów ceramicznych i elementów wyposażenia kod : Usunięte tynki, tapety, okleiny itp. kod : Drewno kod : Szkło kod Tworzywa sztuczne kod : drewno porozbiórkowe kod : odpady papy kod : aluminiowa konstrukcja szklenia kod : stalowe elementy konstrukcyjne i nie konstrukcyjne Zakładana gospodarka odpadami: Przewiduje się odzysk stalowych elementów i sprzedaż ich na złom w koncesjonowanym punkcie skupu. Ceglany gruz porozbiórkowy, powstały z rozbiórki budynku zostanie załadowany na środki transportu firmy wykonującej prace rozbiórkowe i przewieziony na miejsce złożenia na składowisko odpadów. Betonowy gruz porozbiórkowy, powstały z rozbiórki budynku zostanie załadowany na środki transportu firmy wykonującej prace rozbiórkowe i przewieziony na miejsce złożenia na składowisko odpadów. Papa odpadowa przekazana zostanie do zagospodarowania do firmy, posiadającej wymagane dopuszczenia i zezwolenia oraz warunki do transportu i zagospodarowania w/w odpadu. Odpad porozbiórkowego drewna zostanie pocięty na mniejsze kawałki i przekazany odbiorcom indywidualnym jako materiał opałowy Firma wykonująca prace transportowe odpadu porozbiórkowego winna posiadać zezwolenie na transport odpadów porozbiórkowych na terenie całego kraju.

6 UWAGI 1. Szczegóły dotyczące projektowanych rozwiązań zostaną przedstawione w projektach wykonawczych oraz w przedmiarach robót i specyfikacjach technicznych wykonania i odbioru robót budowlanych, które stanowić będą integralną część opracowania i podstawę do wyceny robót budowlanych. 2. Wszystkie prace winny być wykonywane pod stałym nadzorem osoby o odpowiednich kwalifikacjach i posiadającej stosowne uprawnienia. Pracownicy wykonujący roboty na wysokości winni mieć aktualne badania lekarskie dopuszczające do pracy na wysokości. Powinni także przejść stosowne szkolenie BHP i p. poż. oraz być zaopatrzonymi w odpowiedni sprzęt z aktualnymi atestami. 3. W przypadku stwierdzenia niezgodności stanu rzeczywistego z przyjętymi przez autorów założeniami należy niezwłocznie wezwać autorów celem dokonania stosownych uzgodnień. 4. Zgodnie z art. 36a prawa budowlanego dopuszcza się wprowadzenia zmian do projektu budowlanego, o ile nie będą one naruszały postanowień tego artykułu. 5. Kierownik budowy jest zobowiązany do zapewnienia sporządzenia Planu Bezpieczeństwa i Ochrony Zdrowia (zgodnie z rozporządzeniem Ministra Infrastruktury z dnia Dz. U. z dnia ). Plan Bezpieczeństwa i Ochrony Zdrowia powinien zawierać: 1. Zakres robót dla całego zamierzenia budowlanego wraz z kolejnością wykonywania poszczególnych prac 2. Wykaz istniejących i projektowanych obiektów budowlanych 3. Elementy zagospodarowania terenu, stwarzające zagrożenie dla zdrowia i życia ludzi 4. Przewidywane zagrożenia występujące podczas realizacji robót (skala i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia) 5. Wydzielenie i oznakowanie miejsca prowadzenia robót budowlanych 6. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do robót 7. Sposób przechowywania i przemieszczania materiałów budowlanych 8. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom, wynikających z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. 9. Wskazanie miejsca przechowywania dokumentów budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych 10. Część rysunkową 11. BHP prac budowlanych opracował: mgr inż. arch. Wojciech Wawrzyniak
