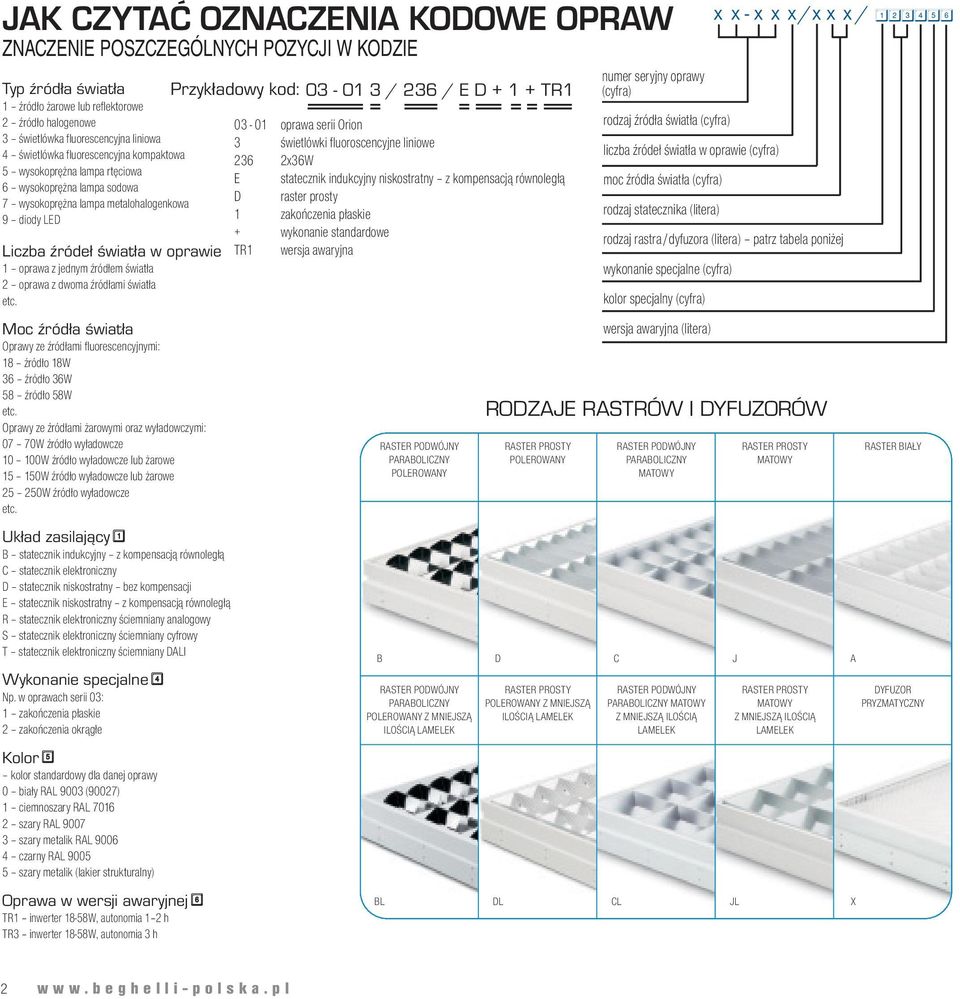

1 JAK CZYTAĆ OZNACZENIA KODOWE OPRAW ZNACZENIE POSZCZEGÓLNYCH POZYCJI W KODZIE Typ źródła światła 1 źródło żarowe lub reflektorowe 2 źródło halogenowe 3 świetlówka fluorescencyjna liniowa 4 świetlówka fluorescencyjna kompaktowa 5 wysokoprężna lampa rtęciowa 6 wysokoprężna lampa sodowa 7 wysokoprężna lampa metalohalogenkowa 9 diody LED Liczba źródeł światła w oprawie 1 oprawa z jednym źródłem światła 2 oprawa z dwoma źródłami światła etc. Moc źródła światła Oprawy ze źródłami fluorescencyjnymi: 18 źródło 18W 36 źródło 36W 58 źródło 58W etc. Oprawy ze źródłami żarowymi oraz wyładowczymi: 07 70W źródło wyładowcze W źródło wyładowcze lub żarowe W źródło wyładowcze lub żarowe W źródło wyładowcze etc. Układ zasilający 1 B statecznik indukcyjny z kompensacją równoległą C statecznik elektroniczny D statecznik niskostratny bez kompensacji E statecznik niskostratny z kompensacją równoległą R statecznik elektroniczny ściemniany analogowy S statecznik elektroniczny ściemniany cyfrowy T statecznik elektroniczny ściemniany DALI Wykonanie specjalne 4 Np. w oprawach serii 03: 1 zakończenia płaskie 2 zakończenia okrągłe Kolor 5 kolor standardowy dla danej oprawy 0 biały RAL 9003 (90027) 1 ciemnoszary RAL szary RAL szary metalik RAL czarny RAL szary metalik (lakier strukturalny) Oprawa w wersji awaryjnej 6 TR1 inwerter 18-58W, autonomia 1 2 h TR3 inwerter 18-58W, autonomia 3 h Przykładowy kod: / 236 / E D TR oprawa serii Orion 3 świetlówki fluoroscencyjne liniowe 236 2x36W E statecznik indukcyjny niskostratny z kompensacją równoległą D raster prosty 1 zakończenia płaskie + wykonanie standardowe TR1 wersja awaryjna RASTER PODWÓJNY PARABOLICZNY POLEROWANY RASTER PODWÓJNY PARABOLICZNY POLEROWANY Z MNIEJSZĄ ILOŚCIĄ LAMELEK rodzaj źródła światła (cyfra) liczba źródeł światła w oprawie (cyfra) moc źródła światła (cyfra) rodzaj statecznika (litera) xx- xxx/ xxx/ rodzaj rastra / dyfuzora (litera) patrz tabela poniżej wykonanie specjalne (cyfra) kolor specjalny (cyfra) wersja awaryjna (litera) RODZAJE RASTRÓW I DYFUZORÓW RASTER PROSTY POLEROWANY RASTER PROSTY POLEROWANY Z MNIEJSZĄ ILOŚCIĄ LAMELEK numer seryjny oprawy (cyfra) RASTER PODWÓJNY PARABOLICZNY MATOWY RASTER PODWÓJNY PARABOLICZNY MATOWY Z MNIEJSZĄ ILOŚCIĄ LAMELEK RASTER PROSTY MATOWY B D C J A RASTER PROSTY MATOWY Z MNIEJSZĄ ILOŚCIĄ LAMELEK BL DL CL JL X RASTER BIAŁY DYFUZOR PRYZMATYCZNY 2

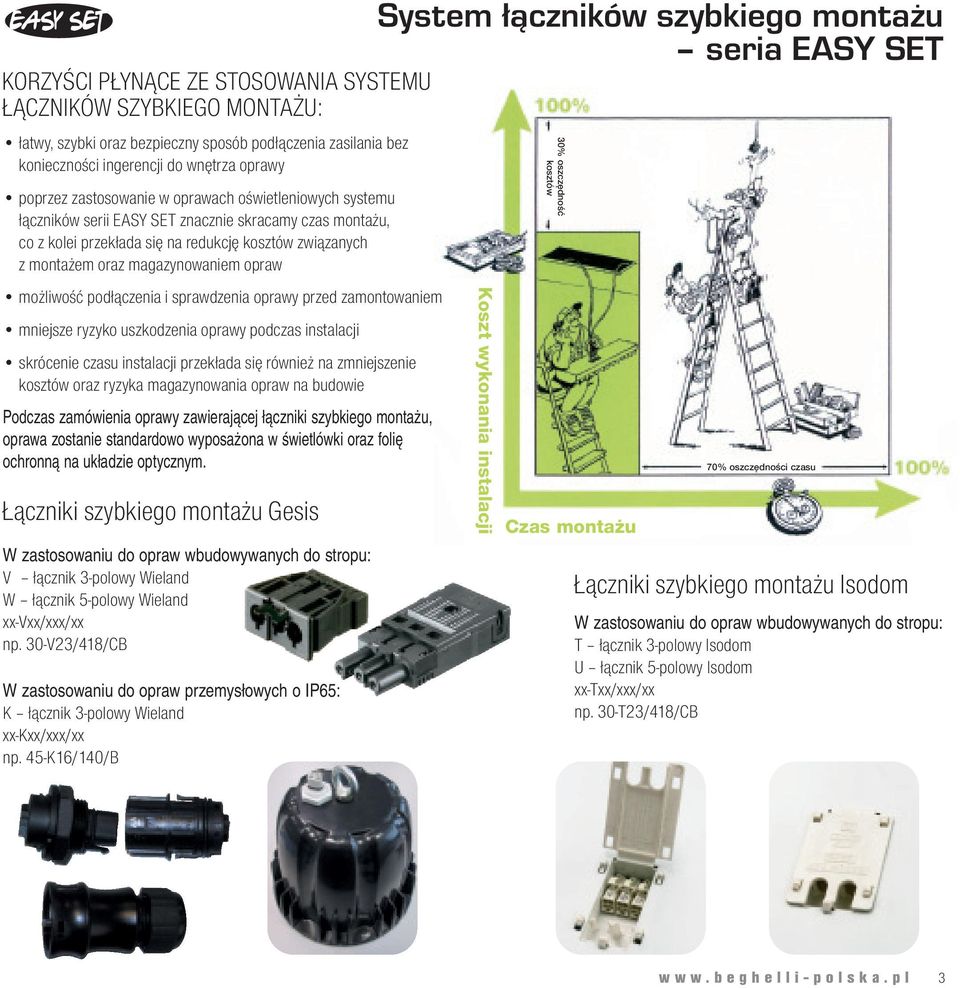

2 KORZYŚCI PŁYNĄCE ZE STOSOWANIA SYSTEMU ŁĄCZNIKÓW SZYBKIEGO MONTAŻU: łatwy, szybki oraz bezpieczny sposób podłączenia zasilania bez konieczności ingerencji do wnętrza oprawy poprzez zastosowanie w oprawach oświetleniowych systemu łączników serii EASY SET znacznie skracamy czas montażu, co z kolei przekłada się na redukcję kosztów związanych z montażem oraz magazynowaniem opraw możliwość podłączenia i sprawdzenia oprawy przed zamontowaniem mniejsze ryzyko uszkodzenia oprawy podczas instalacji skrócenie czasu instalacji przekłada się również na zmniejszenie kosztów oraz ryzyka magazynowania opraw na budowie Podczas zamówienia oprawy zawierającej łączniki szybkiego montażu, oprawa zostanie standardowo wyposażona w świetlówki oraz folię ochronną na układzie optycznym. Łączniki szybkiego montażu Gesis W zastosowaniu do opraw wbudowywanych do stropu: V łącznik 3-polowy Wieland W łącznik 5-polowy Wieland xx-vxx/xxx/xx np. 30-V23/418/CB W zastosowaniu do opraw przemysłowych o IP65: K łącznik 3-polowy Wieland xx-kxx/xxx/xx np. 45-K16/140/B System łączników szybkiego montażu seria EASY SET Koszt wykonania instalacji 30% oszczędność kosztów Czas montażu 70% oszczędności czasu Łączniki szybkiego montażu Isodom W zastosowaniu do opraw wbudowywanych do stropu: T łącznik 3-polowy Isodom U łącznik 5-polowy Isodom xx-txx/xxx/xx np. 30-T23/418/CB 3

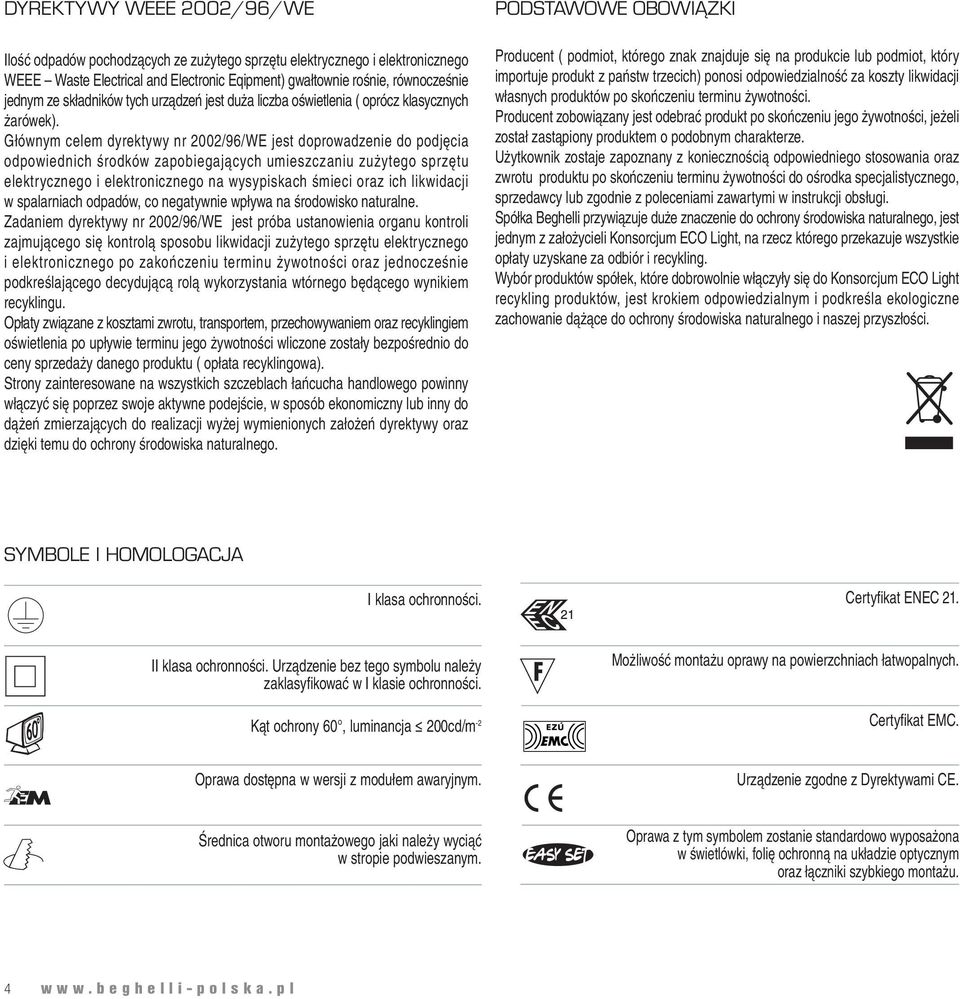

3 DYREKTYWY WEEE 2002/96/WE Ilość odpadów pochodzących ze zużytego sprzętu elektrycznego i elektronicznego WEEE Waste Electrical and Electronic Eqipment) gwałtownie rośnie, równocześnie jednym ze składników tych urządzeń jest duża liczba oświetlenia ( oprócz klasycznych żarówek). Głównym celem dyrektywy nr 2002/96/WE jest doprowadzenie do podjęcia odpowiednich środków zapobiegających umieszczaniu zużytego sprzętu elektrycznego i elektronicznego na wysypiskach śmieci oraz ich likwidacji w spalarniach odpadów, co negatywnie wpływa na środowisko naturalne. Zadaniem dyrektywy nr 2002/96/WE jest próba ustanowienia organu kontroli zajmującego się kontrolą sposobu likwidacji zużytego sprzętu elektrycznego i elektronicznego po zakończeniu terminu żywotności oraz jednocześnie podkreślającego decydującą rolą wykorzystania wtórnego będącego wynikiem recyklingu. Opłaty związane z kosztami zwrotu, transportem, przechowywaniem oraz recyklingiem oświetlenia po upływie terminu jego żywotności wliczone zostały bezpośrednio do ceny sprzedaży danego produktu ( opłata recyklingowa). Strony zainteresowane na wszystkich szczeblach łańcucha handlowego powinny włączyć się poprzez swoje aktywne podejście, w sposób ekonomiczny lub inny do dążeń zmierzających do realizacji wyżej wymienionych założeń dyrektywy oraz dzięki temu do ochrony środowiska naturalnego. PODSTAWOWE OBOWIĄZKI Producent ( podmiot, którego znak znajduje się na produkcie lub podmiot, który importuje produkt z państw trzecich) ponosi odpowiedzialność za koszty likwidacji własnych produktów po skończeniu terminu żywotności. Producent zobowiązany jest odebrać produkt po skończeniu jego żywotności, jeżeli został zastąpiony produktem o podobnym charakterze. Użytkownik zostaje zapoznany z koniecznością odpowiedniego stosowania oraz zwrotu produktu po skończeniu terminu żywotności do ośrodka specjalistycznego, sprzedawcy lub zgodnie z poleceniami zawartymi w instrukcji obsługi. Spółka Beghelli przywiązuje duże znaczenie do ochrony środowiska naturalnego, jest jednym z założycieli Konsorcjum ECO Light, na rzecz którego przekazuje wszystkie opłaty uzyskane za odbiór i recykling. Wybór produktów spółek, które dobrowolnie włączyły się do Konsorcjum ECO Light recykling produktów, jest krokiem odpowiedzialnym i podkreśla ekologiczne zachowanie dążące do ochrony środowiska naturalnego i naszej przyszłości. SYMBOLE I HOMOLOGACJA I klasa ochronności. Certyfikat ENEC 21. II klasa ochronności. Urządzenie bez tego symbolu należy zaklasyfikować w I klasie ochronności. Kąt ochrony 60, luminancja 200cd/m -2 Możliwość montażu oprawy na powierzchniach łatwopalnych. Certyfikat EMC. Oprawa dostępna w wersji z modułem awaryjnym. Urządzenie zgodne z Dyrektywami CE. Średnica otworu montażowego jaki należy wyciąć w stropie podwieszanym. Oprawa z tym symbolem zostanie standardowo wyposażona w świetlówki, folię ochronną na układzie optycznym oraz łączniki szybkiego montażu. 4

4 Zawartość katalogu Spis treści 6 Oprawy nastropowe oraz zwieszane 10 Oprawy dostropowe 50 Oprawy dekoracyjne 72 Oprawy typu downlight 82 Oprawy przemysłowe 92 Oświetlenie uliczne oraz naświetlacze 106 Index opraw oraz ogólne warunki dostawy 116 Niniejszy katalog opraw oświetlenia podstawowego, zastępuje jego poprzednią wersję. 5

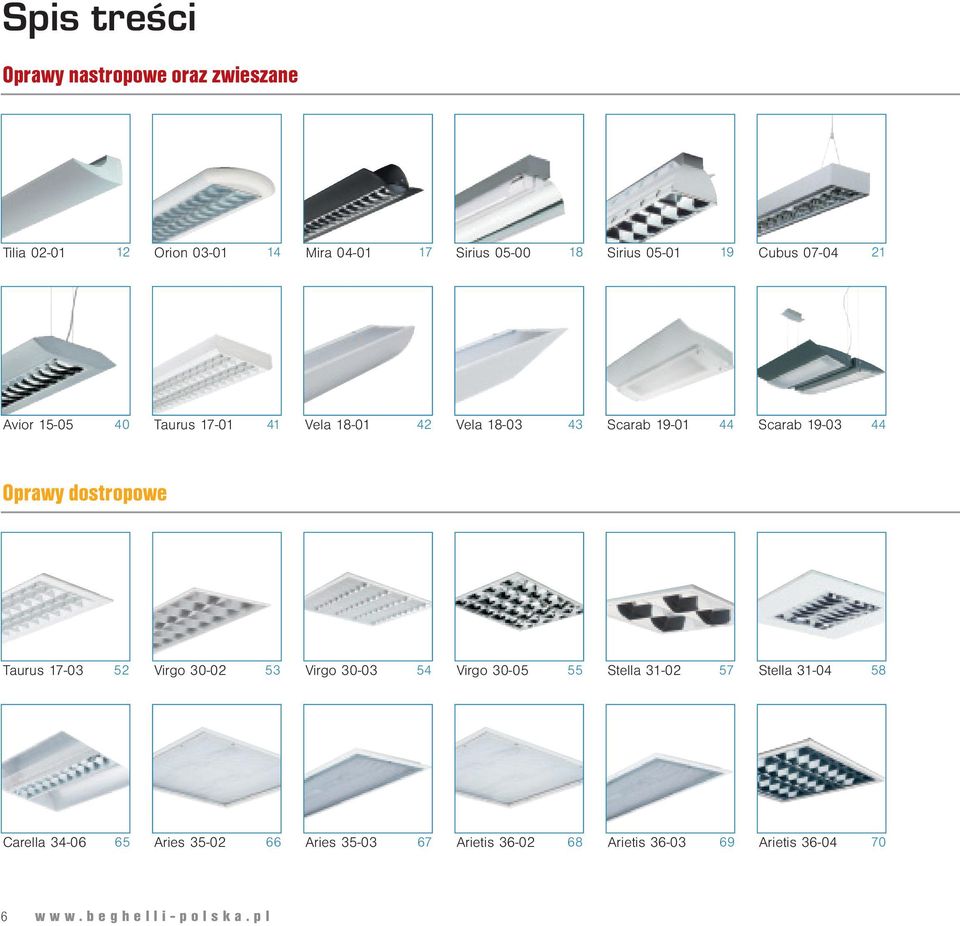

5 Spis treści Oprawy nastropowe oraz zwieszane Tilia Orion Mira Sirius Sirius Cubus Avior Taurus Vela Vela Scarab Scarab Oprawy dostropowe Taurus Virgo Virgo Virgo Stella Stella Carella Aries Aries Arietis Arietis Arietis

6 Canes Gemma Gemini Pavo Avior Avior Arietis Arietis NOWOŚĆ NOWOŚĆ NOWOŚĆ Stratus Stratus Sagita Stella Lyra Lyra Carella Carella Carella Arietis Toscano

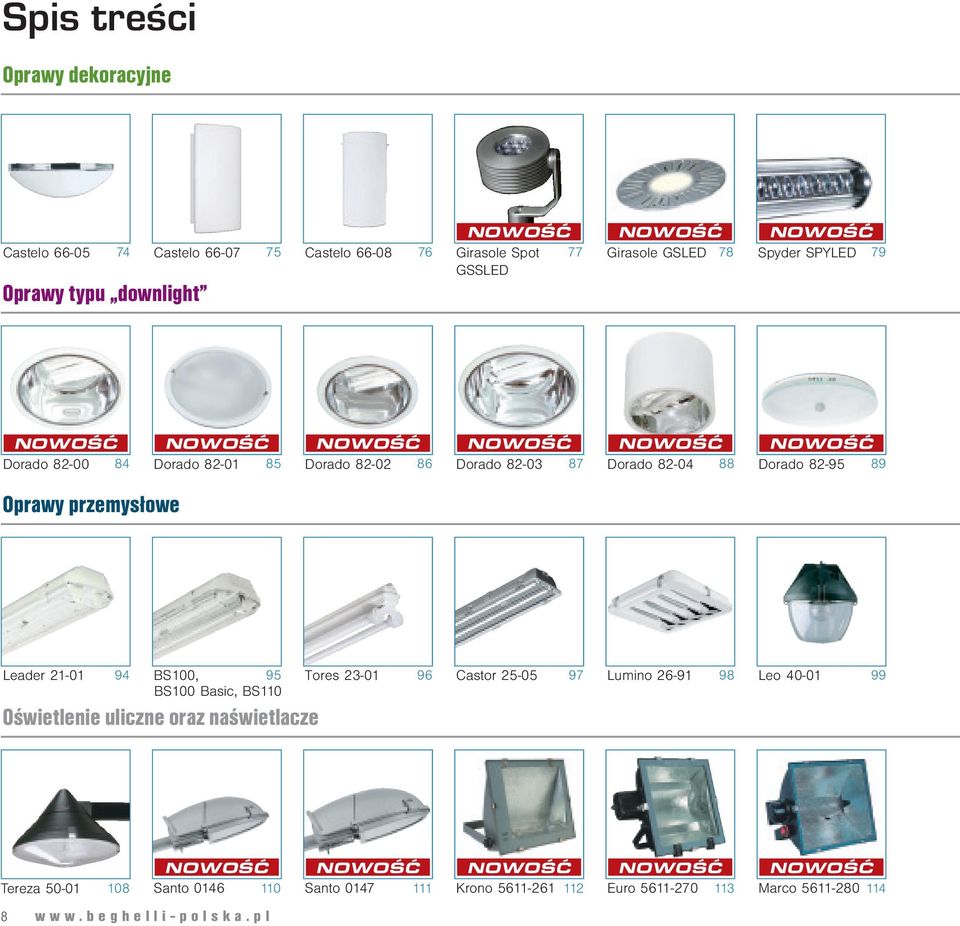

7 Spis treści Oprawy dekoracyjne NOWOŚĆ NOWOŚĆ NOWOŚĆ Castelo Castelo Castelo Girasole Spot GSSLED 77 Girasole GSLED 78 Spyder SPYLED 79 Oprawy typu downlight NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ Dorado Dorado Dorado Dorado Dorado Dorado Oprawy przemysłowe Leader BS100, 95 Tores Castor Lumino Leo BS100 Basic, BS110 Oświetlenie uliczne oraz naświetlacze NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ Tereza Santo Santo Krono Euro Marco

8 NOWOŚĆ Draco BS Crater Aterix Aterix Leone Leone Leone BS

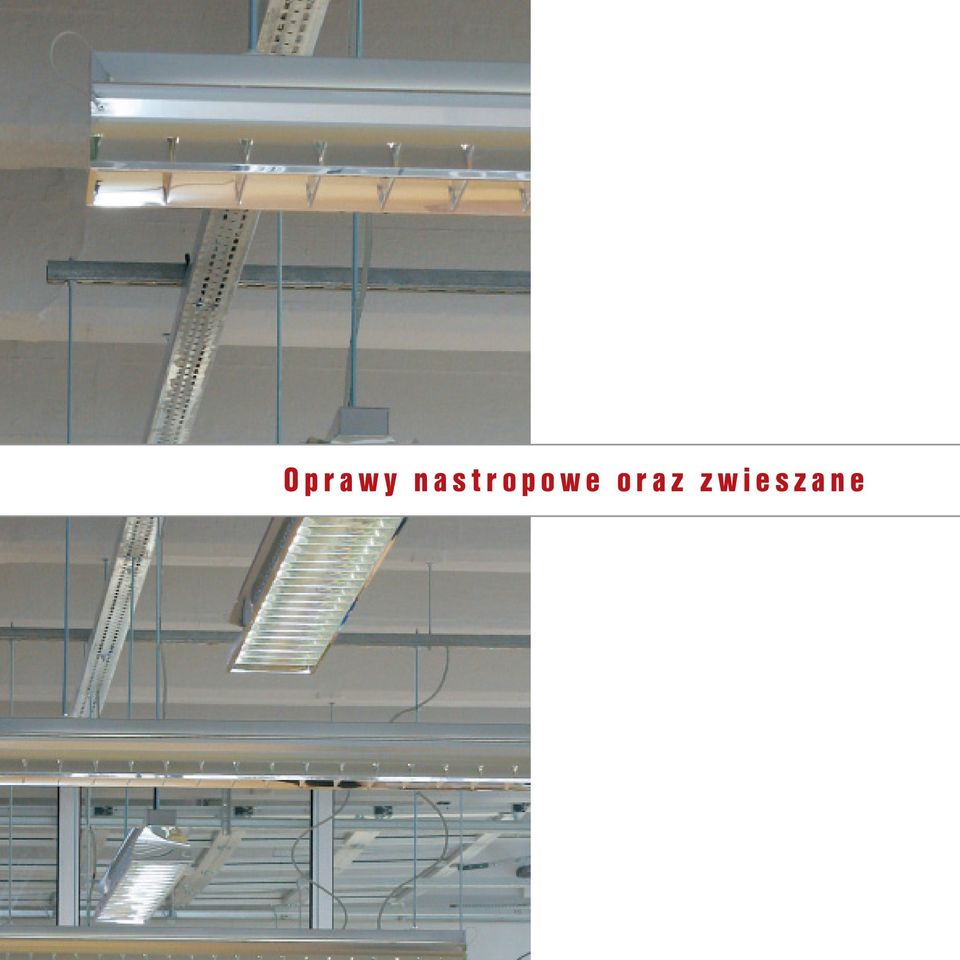

9 Oprawy nastropowe oraz zwieszane

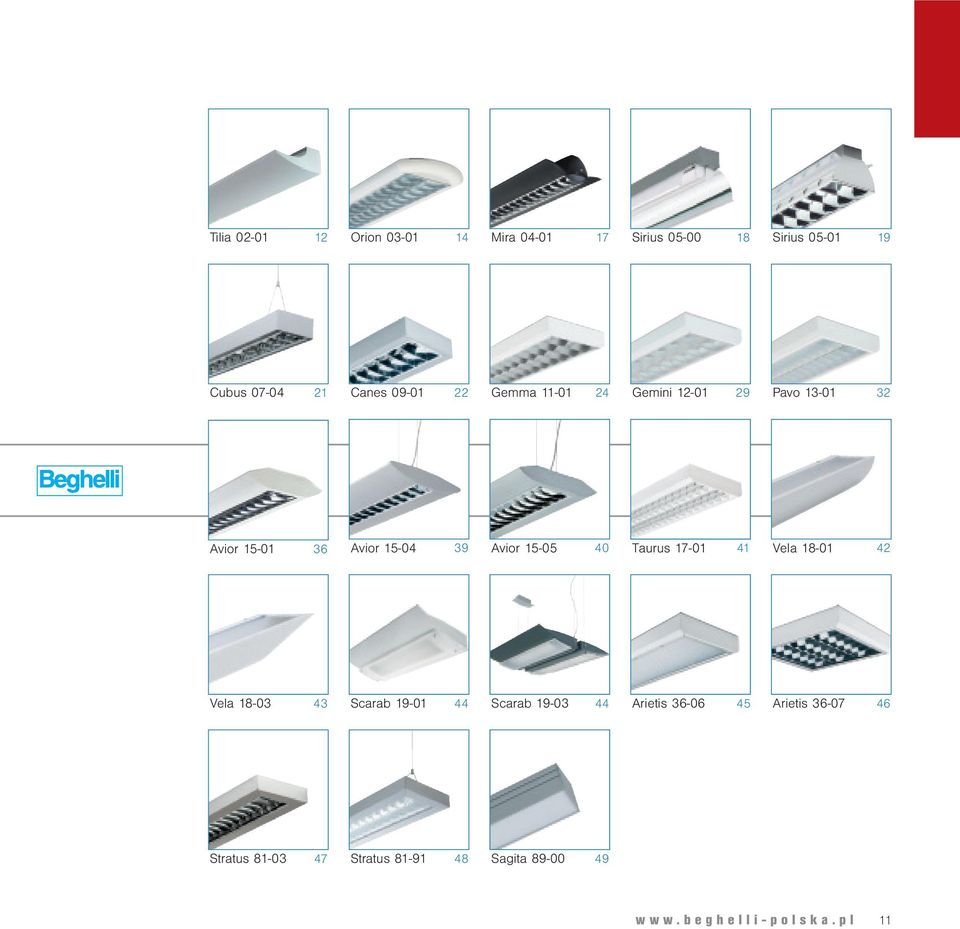

10 Tilia Orion Mira Sirius Sirius Cubus Canes Gemma Gemini Pavo Avior Avior Avior Taurus Vela Vela Scarab Scarab Arietis Arietis Stratus Stratus Sagita

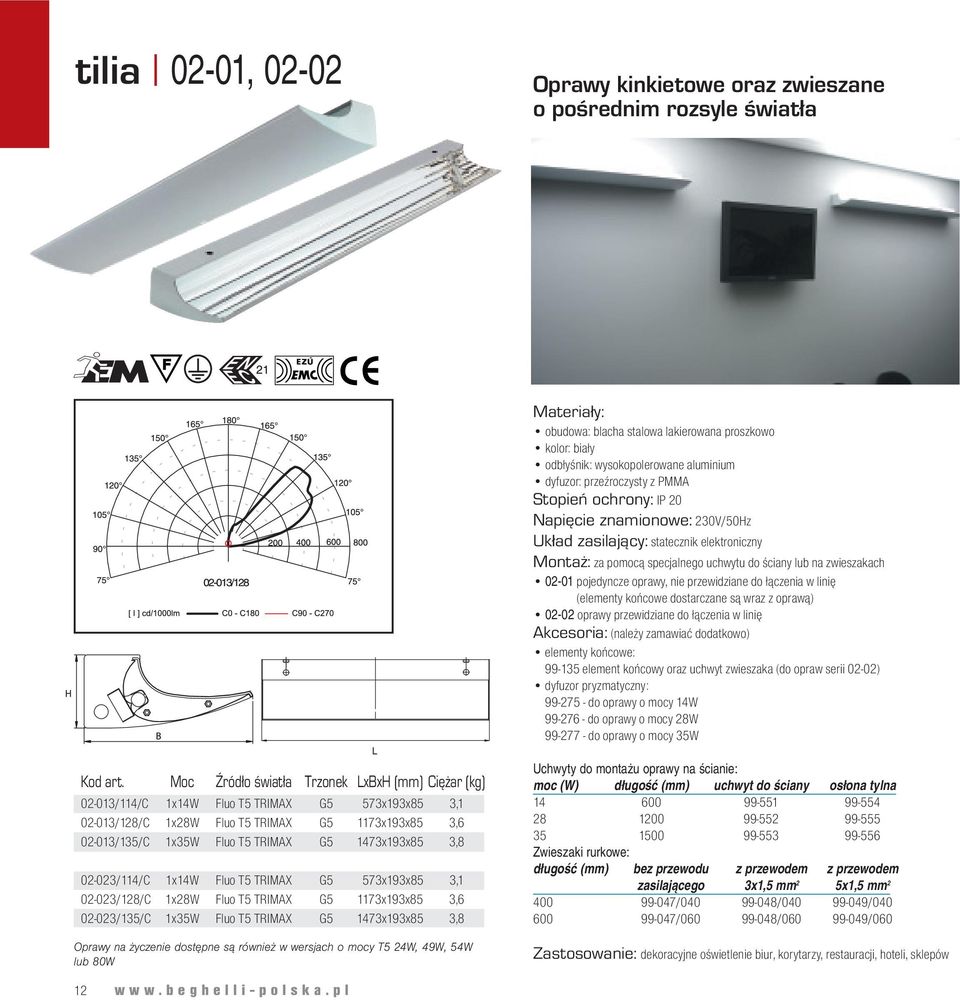

11 tilia 02-01, Oprawy kinkietowe oraz zwieszane o pośrednim rozsyle światła obudowa: blacha stalowa lakierowana proszkowo kolor: biały odbłyśnik: wysokopolerowane aluminium dyfuzor: przeźroczysty z PMMA Stopień ochrony: IP 20 Układ zasilający: statecznik elektroniczny Montaż: za pomocą specjalnego uchwytu do ściany lub na zwieszakach pojedyncze oprawy, nie przewidziane do łączenia w linię (elementy końcowe dostarczane są wraz z oprawą) oprawy przewidziane do łączenia w linię Akcesoria: (należy zamawiać dodatkowo) elementy końcowe: element końcowy oraz uchwyt zwieszaka (do opraw serii 02-02) dyfuzor pryzmatyczny: do oprawy o mocy 14W do oprawy o mocy 28W do oprawy o mocy 35W Kod art. Moc Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /114/C 1x14W Fluo T5 TRIMAX G5 573x193x85 3, /128/C 1x28W Fluo T5 TRIMAX G5 1173x193x85 3, /135/C 1x35W Fluo T5 TRIMAX G5 1473x193x85 3, /114/C 1x14W Fluo T5 TRIMAX G5 573x193x85 3, /128/C 1x28W Fluo T5 TRIMAX G5 1173x193x85 3, /135/C 1x35W Fluo T5 TRIMAX G5 1473x193x85 3,8 Oprawy na życzenie dostępne są również w wersjach o mocy T5 24W, 49W, 54W lub 80W Uchwyty do montażu oprawy na ścianie: moc (W) długość (mm) uchwyt do ściany osłona tylna Zwieszaki rurkowe: długość (mm) bez przewodu z przewodem z przewodem zasilającego 3x1,5 mm 2 5x1,5 mm / / / / / /060 Zastosowanie: dekoracyjne oświetlenie biur, korytarzy, restauracji, hoteli, sklepów 12

12 Oprawy zwieszane o pośrednim rozsyle światła 02-03, tilia Oprawa tilia z dyfuzorem pryzmatycznym obudowa: blacha stalowa lakierowana proszkowo kolor: biały odbłyśnik: wysokopolerowane aluminium dyfuzor: przeźroczysty z PMMA Stopień ochrony: IP 20 Układ zasilający: statecznik elektroniczny Montaż: na zwieszakach linkowych lub rurkowych pojedyncze oprawy, nie przewidziane do łączenia w linię (elementy końcowe dostarczane są wraz z oprawą) oprawy przewidziane do łączenia w linię Akcesoria: (należy zamawiać dodatkowo) elementy końcowe: element końcowy oraz uchwyt zwieszaka (do opraw serii 02-04) dyfuzor pryzmatyczny: do oprawy o mocy 14W do oprawy o mocy 28W do oprawy o mocy 35W Uwaga: do jednej oprawy należy zamawiać dwa dyfuzory. Zwieszaki linkowe: długość (mm) bez przewodu z przewodem z przewodem zasilającego 3x1,5 mm 2 5x1,5 mm / / /060 Zwieszaki rurkowe: długość (mm) bez przewodu z przewodem z przewodem zasilającego 3x1,5 mm 2 5x1,5 mm / / / / / /060 Zastosowanie: dekoracyjne oświetlenie biur, korytarzy, restauracji, hoteli, sklepów Kod art. Moc Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /214/C 2x14W Fluo T5 TRIMAX G5 573x385x85 6, /228/C 2x28W Fluo T5 TRIMAX G5 1173x385x85 7, /235/C 2x35W Fluo T5 TRIMAX G5 1473x385x85 7, /214/C 2x14W Fluo T5 TRIMAX G5 573x385x85 6, /228/C 2x28W Fluo T5 TRIMAX G5 1173x385x85 7, /235/C 2x35W Fluo T5 TRIMAX G5 1473x385x85 7,6 Oprawy na życzenie dostępne są również w wersjach o mocy T5 24W, 49W, 54W lub 80W. 13

13 orion Oprawy nastropowe oraz zwieszane obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: wysokopolerowany lub matowy wykonany z czystego aluminium (oprawy na świetlówki T5 posiadają raster wykonany z aluminium typu MIRO), raster prosty polerowany lub matowy Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany. Oprawy dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: jako pojedyncze oprawy, nie przewidziane do łączenia w linię; montowane bezpośrednio na stropie lub na zwieszakach. Akcesoria: (należy zamawiać dodatkowo) /120 zwieszaki bez przewodu zasilającego (l=120 cm) /120 zwieszaki z przewodem zasilającym 3x1.5mm 2 (l=120 cm) /120 zwieszaki z przewodem zasilającym 5x1.5mm 2 (l=120 cm) Zastosowanie: biura, korytarze, sklepy, laboratoria komputerowe Kod art. Moc Raster Źródło światła Trzonek L/L xbxh (mm) Ciężar (kg) L długość oprawy z płaskimi elementami końcowymi L długość oprawy z zaokrąglonymi elementami końcowymi /218/12+4 2x18W B, C,D, J Fluo T8 TRIMAX G13 704/794x280x66 4, /236/12+4 2x36W B, C, D, J Fluo T8 TRIMAX G /1404x280x66 8, /258/12+4 2x58W B, C, D, J Fluo T8 TRIMAX G /1704x280x66 10, /214/C 2+4 2x14W B, C Fluo T5 TRIMAX G5 664/754x280x66 4, /228/C 2+4 2x28W B, C Fluo T5 TRIMAX G5 1268/1358x280x66 8, /235/C 2+4 2x35W B, C Fluo T5 TRIMAX G5 1564/1654x280x66 10,0 Oprawy na życzenie dostępne są również w wersjach o mocy T5 24W, 49W, 54W lub 80W. 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - D (raster polerowany prosty - tylko do opraw na świetlówki T8) - J (raster matowy prosty - tylko do opraw na świetlówki T8) 4-1 (płaskie elementy końcowe) - 2 (zaokrąglone elementy końcowe)

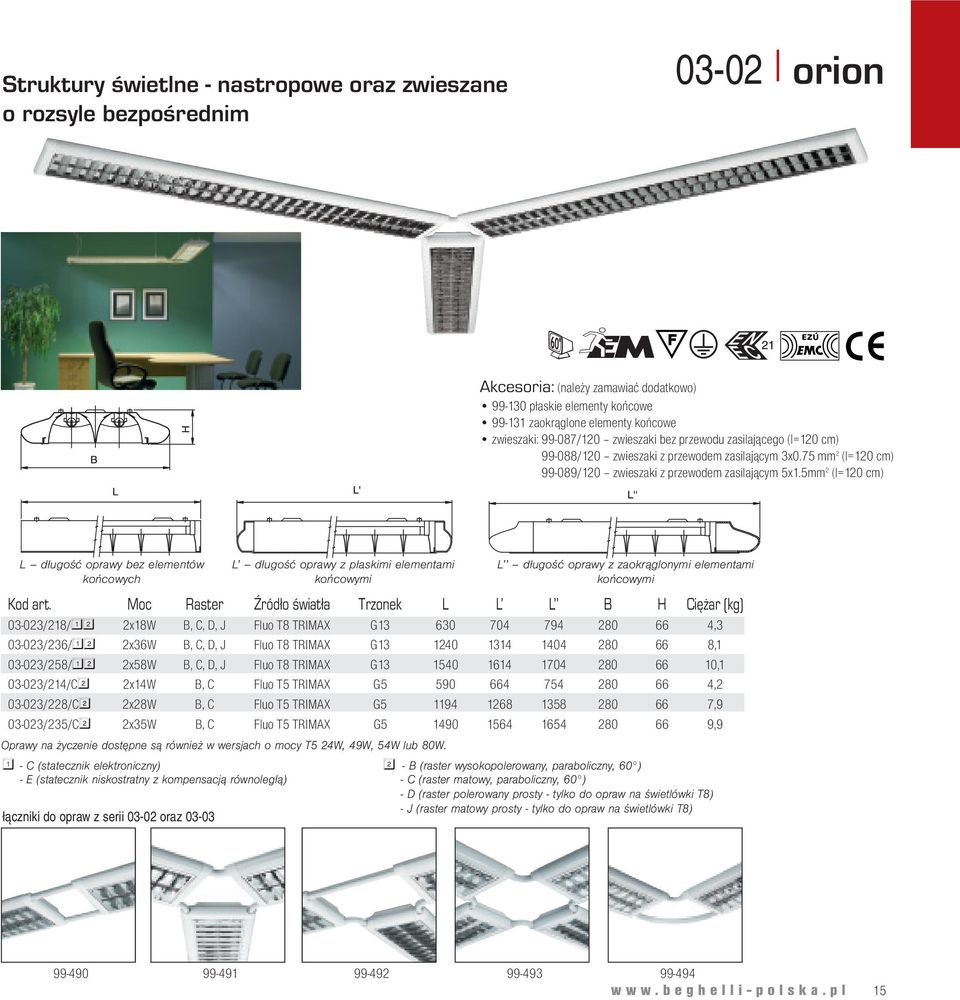

14 Struktury świetlne - nastropowe oraz zwieszane o rozsyle bezpośrednim orion Akcesoria: (należy zamawiać dodatkowo) płaskie elementy końcowe zaokrąglone elementy końcowe zwieszaki: /120 zwieszaki bez przewodu zasilającego (l=120 cm) /120 zwieszaki z przewodem zasilającym 3x0.75 mm 2 (l=120 cm) /120 zwieszaki z przewodem zasilającym 5x1.5mm 2 (l=120 cm) L długość oprawy bez elementów końcowych łączniki do opraw z serii oraz L długość oprawy z płaskimi elementami końcowymi L długość oprawy z zaokrąglonymi elementami końcowymi Kod art. Moc Raster Źródło światła Trzonek L L L B H Ciężar (kg) /218/12 2x18W B, C, D, J Fluo T8 TRIMAX G , /236/12 2x36W B, C, D, J Fluo T8 TRIMAX G , /258/12 2x58W B, C, D, J Fluo T8 TRIMAX G , /214/C2 2x14W B, C Fluo T5 TRIMAX G , /228/C2 2x28W B, C Fluo T5 TRIMAX G , /235/C2 2x35W B, C Fluo T5 TRIMAX G ,9 Oprawy na życzenie dostępne są również w wersjach o mocy T5 24W, 49W, 54W lub 80W. 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - D (raster polerowany prosty - tylko do opraw na świetlówki T8) - J (raster matowy prosty - tylko do opraw na świetlówki T8)

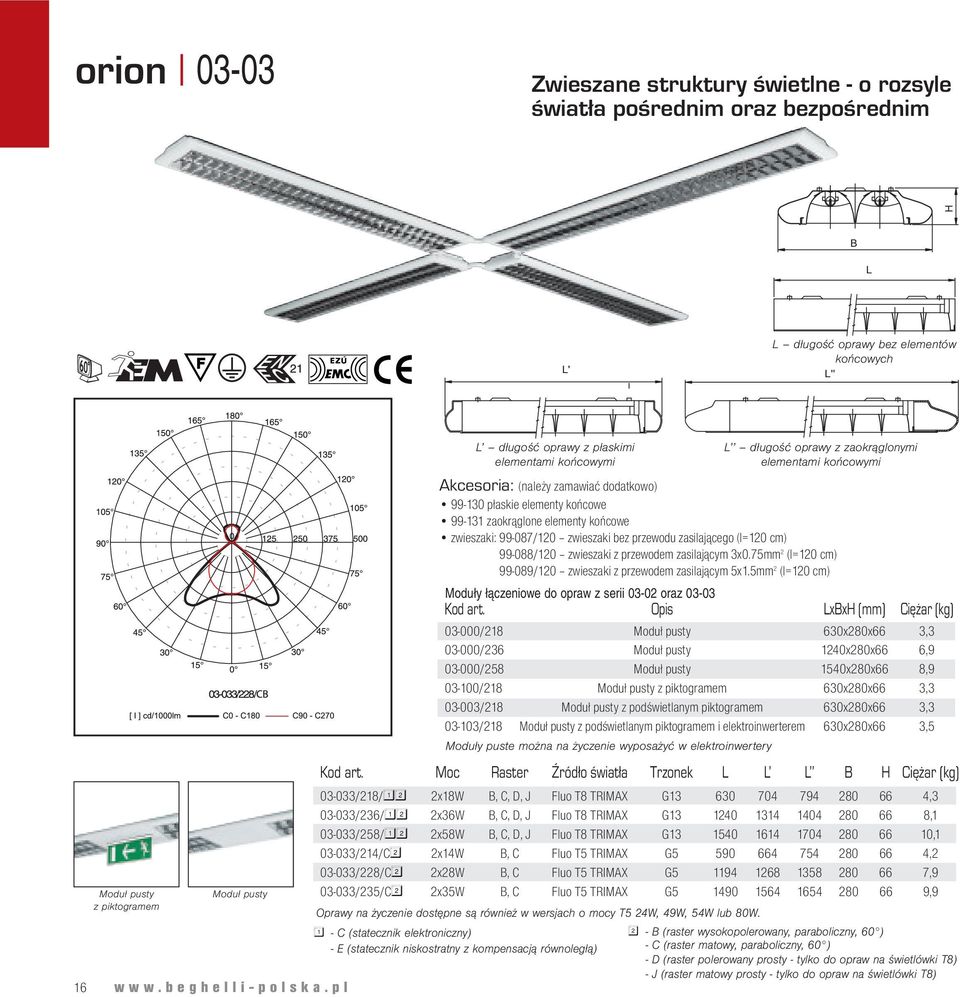

15 orion Zwieszane struktury świetlne - o rozsyle światła pośrednim oraz bezpośrednim H B L L' L długość oprawy bez elementów końcowych L'' Moduł pusty z piktogramem Moduł pusty 16 L długość oprawy z płaskimi elementami końcowymi Akcesoria: (należy zamawiać dodatkowo) płaskie elementy końcowe zaokrąglone elementy końcowe zwieszaki: /120 zwieszaki bez przewodu zasilającego (l=120 cm) /120 zwieszaki z przewodem zasilającym 3x0.75mm 2 (l=120 cm) /120 zwieszaki z przewodem zasilającym 5x1.5mm 2 (l=120 cm) Moduły łączeniowe do opraw z serii oraz Kod art. Opis LxBxH (mm) Ciężar (kg) /218 Moduł pusty 630x280x66 3, /236 Moduł pusty 1240x280x66 6, /258 Moduł pusty 1540x280x66 8, /218 Moduł pusty z piktogramem 630x280x66 3, /218 Moduł pusty z podświetlanym piktogramem 630x280x66 3, /218 Moduł pusty z podświetlanym piktogramem i elektroinwerterem 630x280x66 3,5 Moduły puste można na życzenie wyposażyć w elektroinwertery Kod art. Moc Raster Źródło światła Trzonek L L L B H Ciężar (kg) /218/12 2x18W B, C, D, J Fluo T8 TRIMAX G , /236/12 2x36W B, C, D, J Fluo T8 TRIMAX G , /258/12 2x58W B, C, D, J Fluo T8 TRIMAX G , /214/C2 2x14W B, C Fluo T5 TRIMAX G , /228/C2 2x28W B, C Fluo T5 TRIMAX G , /235/C2 2x35W B, C Fluo T5 TRIMAX G ,9 Oprawy na życzenie dostępne są również w wersjach o mocy T5 24W, 49W, 54W lub 80W. 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) L długość oprawy z zaokrąglonymi elementami końcowymi 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - D (raster polerowany prosty - tylko do opraw na świetlówki T8) - J (raster matowy prosty - tylko do opraw na świetlówki T8)

16 Oprawy zwieszane na świetlówki liniowe mira obudowa: blacha stalowa lakierowana proszkowo kolor: ciemno-szary RAL 7016 raster: wysokopolerowany lub matowy wykonany z czystego aluminium typu MIRO dyfuzor: - opalizowany - perforowany Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany (od mocy 28W) Montaż: na zwieszakach (l=120 cm) dostarczanych standardowo z oprawą Zastosowanie: sklepy, restauracje, hole, biura, gabinety oraz inne reprezentacyjne pomieszczenia w obiektach użyteczności publicznej Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /118/12 1x18W B, C, P, Z Fluo T8 TRIMAX G13 724x287x123 4, /136/12 1x36W B, C, P, Z Fluo T8 TRIMAX G x287x123 7, /158/12 1x58W B, C, P, Z Fluo T8 TRIMAX G x287x123 9, /114/C2 1x14W B, C, P, Z Fluo T5 TRIMAX G5 684x287x123 3, /128/C2 1x28W B, C, P, Z Fluo T5 TRIMAX G5 1288x287x123 7, /135/C2 1x35W B, C, P, Z Fluo T5 TRIMAX G5 1584x287x123 8,9 Oprawy na życzenie dostępne są również w wersjach o mocy T5 24W, 49W, 54W lub 80W. 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - P (dyfuzor perforowany) - Z (dyfuzor opalizowany) 17

17 sirius Oprawy nastropowe lub zwieszane na świetlówki liniowe, nie przewidziane do łączenia w linię Kod art. Moc Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /136/1 1x36W Fluo T8 TRIMAX G x188x124 3, /158/1 1x58W Fluo T8 TRIMAX G x188x124 4, /236/1 2x36W Fluo T8 TRIMAX G x188x124 3, /258/1 2x58W Fluo T8 TRIMAX G x188x124 4, /128/C 1x28W Fluo T5 TRIMAX G5 1215x188x124 3, /135/C 1x35W Fluo T5 TRIMAX G5 1515x188x124 4, /228/C 2x28W Fluo T5 TRIMAX G5 1215x188x124 3, /235/C 2x35W Fluo T5 TRIMAX G5 1515x188x124 4,7 obudowa: blacha stalowa lakierowana proszkowo kolor: szary metalik RAL 9006 odbłyśnik: stalowy - lakierowany na biało, z polerowanego aluminium - gładki, z polerowanego aluminium - fasetonowy, wąskostrumieniowy Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany. Oprawy o mocy 35W oraz 58W dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka). Montaż: bezpośrednio na stropie lub za pomocą zwieszaków Akcesoria: (należy zamawiać dodatkowo) komplet zwieszaków linkowych /120 odbłyśniki Zastosowanie: sale sprzedaży w sklepach, hipermarketach, magazyny, ciągi komunikacyjne, pomieszczenia techniczne Rodzaje oferowanych odbłyśników (dla opraw jedno- oraz dwu- świetlówkowych) oprawa stalowy biały z polerowanego z polerowanego aluminium gładki aluminium fasetonowy 28W / / /28 35W / / /35 36W / / /36 58W / / /58 Oprawy na życzenie dostępne są również w wersjach o mocy T5 49W, 54W lub 80W. 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 18

18 Oprawy nastropowe lub zwieszane na świetlówki liniowe sirius obudowa: blacha stalowa lakierowana proszkowo kolor: szary metalik RAL 9006 raster: paraboliczny z czystego wysokopolerowanego lub zmatowionego aluminium Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany. Oprawy o mocy 35W oraz 58W dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka). Montaż: bezpośrednio na stropie lub za pomocą zwieszaków Akcesoria: (należy zamawiać dodatkowo) komplet zwieszaków linkowych /120 Zastosowanie: sale sprzedaży w sklepach, restauracje, hole, biura, gabinety oraz inne reprezentacyjne pomieszczenia w obiektach użyteczności publicznej Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /136/12 1x36W B, C Fluo T8 TRIMAX G x147x127 3, /158/12 1x58W B, C Fluo T8 TRIMAX G x147x127 4, /236/12 2x36W B, C Fluo T8 TRIMAX G x147x127 3, /258/12 2x58W B, C Fluo T8 TRIMAX G x147x127 4, /128/C2 1x28W B, C Fluo T5 TRIMAX G5 1215x147x127 3, /135/C2 1x35W B, C Fluo T5 TRIMAX G5 1515x147x127 4, /228/C2 2x28W B, C Fluo T5 TRIMAX G5 1215x147x127 3, /235/C2 2x35W B, C Fluo T5 TRIMAX G5 1515x147x127 4,7 Oprawy na życzenie dostępne są również w wersjach o mocy T5 49W, 54W lub 80W. 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) 19

19 sirius Oprawy nastropowe lub zwieszane na świetlówki liniowe - o rozsyle światła pośrednim oraz bezpośrednim obudowa: blacha stalowa lakierowana proszkowo kolor: szary metalik RAL 9006 raster: paraboliczny z czystego wysokopolerowanego lub zmatowionego aluminium Stopień ochrony: IP 20 Układ zasilający: statecznik elektroniczny; na życzenie ściemniany. Oprawy o mocy 1x35 oraz 2x35 dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: bezpośrednio na stropie lub za pomocą zwieszaków Akcesoria: (należy zamawiać dodatkowo) komplet zwieszaków linkowych /120 Zastosowanie: sale sprzedaży w sklepach, restauracje, hole, biura, gabinety oraz inne reprezentacyjne pomieszczenia w obiektach użyteczności publicznej Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /128/C2 1x28W B, C Fluo T5 TRIMAX G5 1215x147x127 3, /135/C2 1x35W B, C Fluo T5 TRIMAX G5 1515x147x127 4, /228/C2 2x28W B, C Fluo T5 TRIMAX G5 1215x147x127 3, /235/C2 2x35W B, C Fluo T5 TRIMAX G5 1515x147x127 4,7 Oprawy na życzenie dostępne są również w wersjach o mocy T5 49W, 54W lub 80W. 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) 20

20 Oprawy zwieszane na świetlówki T cubus obudowa: blacha stalowa lakierowana proszkowo kolor: szary metalik RAL 9006 raster: paraboliczny, z czystego wysokopolerowanego lub zmatowionego aluminium Stopień ochrony: IP 20 Układ zasilający: statecznik elektroniczny Montaż: na stropie za pomocą zwieszaków standardowo dostarczanych wraz z oprawą Zastosowanie: hole, biura, gabinety, banki oraz inne reprezentacyjne pomieszczenia w obiektach użyteczności publicznej Kod art. Moc Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /128/C2 1x28W Fluo T5 TRIMAX G5 1180x94x70 4, /135/C2 1x35W Fluo T5 TRIMAX G5 1480x94x70 5, /149/C2 1x49W Fluo T5 TRIMAX G5 1480x94x70 5, /154/C2 1x54W Fluo T5 TRIMAX G5 1180x94x70 4, /180/C2 1x80W Fluo T5 TRIMAX G5 1480x94x70 5, /228/C2 2x28W Fluo T5 TRIMAX G5 2360x94x70 9, /235/C2 2x35W Fluo T5 TRIMAX G5 2960x94x70 10, /249/C2 2x49W Fluo T5 TRIMAX G5 2960x94x70 10, /254/C2 2x54W Fluo T5 TRIMAX G5 2360x94x70 9, /280/C2 2x80W Fluo T5 TRIMAX G5 2960x94x70 10,0 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) 21

21 canes 09-01, / /235 Oprawy nastropowe oraz zwieszane na świetlówki T / / Rozstaw otworów montażowych: 1 - montaż na stropie 2 - montaż na zwieszakach Wejście kabelový kablowe vstup Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm)ciężar (kg) /128/C 2 1x28W B,C,D,J Fluo T5 TRIMAX G5 1193x195x60 3, /135/C 2 1x35W B,C,D,J Fluo T5 TRIMAX G5 1493x195x60 4, /228/C 2 2x28W B,C,D,J Fluo T5 TRIMAX G5 1193x266x60 4, /235/C 2 2x35W B,C,D,J Fluo T5 TRIMAX G5 1493x266x60 5, /228/C 2 2x28W B,C,D,J Fluo T5 TRIMAX G5 1193x195x60 3, /235/C 2 2x35W B,C,D,J Fluo T5 TRIMAX G5 1493x195x60 4,4 Oprawy na życzenie dostępne są również w wersjach o mocy T5 24W, 49W, 54W lub 80W. 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - D (raster polerowany prosty) - J (raster matowy prosty) 22 obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: paraboliczny wysokopolerowany lub matowy wykonany z czystego aluminium typu MIRO, raster prosty polerowany lub matowy Stopień ochrony: IP 20 Układ zasilający: statecznik elektroniczny; na życzenie ściemniany. Oprawy dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: bezpośrednio na stropie lub za pomocą zwieszaków, oprawa nie przewidziana do łączenia w linię Akcesoria: (należy zamawiać dodatkowo) Zwieszaki linkowe oraz rurkowe Zastosowanie: biura, gabinety, banki, sklepy Zwieszaki do opraw jednoświetlówkowych z serii oraz dwuświetlówkowych długość (mm) bez przewodu z przewodem zasilającym zasilającego 3x1,5mm (linki) / / (rurki) / / (rurki) / / (rurki) / / (rurki) / /120 Zwieszaki do opraw dwuświetlówkowych z serii ldługość (mm) bez przewodu z przewodem zasilającym zasilającego 3x1,5mm (linki) / / (rurki) / / (rurki) / / (rurki) / / (rurki) / /120

22 Oprawy zwieszane na świetlówki T5 - o rozsyle światła pośrednim oraz bezpośrednim 09-03, canes / / / / obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: paraboliczny wysokopolerowany lub matowy wykonany z czystego aluminium typu MIRO, raster prosty polerowany lub matowy Stopień ochrony: IP 20 Układ zasilający: statecznik elektroniczny; na życzenie ściemniany. Oprawy dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: za pomocą zwieszaków, oprawa nie przewidziana do łączenia w linię Akcesoria: (należy zamawiać dodatkowo) Zwieszaki linkowe oraz rurkowe Zastosowanie: biura, gabinety, banki, sklepy Zwieszaki do opraw jednoświetlówkowych z serii oraz dwuświetlówkowych długość (mm) bez przewodu z przewodem zasilającego zasilającym 3x1,5mm (linki) / / (rurki) / / (rurki) / / (rurki) / / (rurki) / /120 Zwieszaki do opraw dwuświetlówkowych z serii długość (mm) bez przewodu z przewodem zasilającego zasilającym 3x1,5mm (linki) / / (rurki) / / (rurki) / / (rurki) / / (rurki) / /120 Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /128/C 2 1x28W B,C,D,J Fluo T5 TRIMAX G5 1193x195x60 3, /135/C 2 1x35W B,C,D,J Fluo T5 TRIMAX G5 1493x195x60 3, /228/C 2 2x28W B,C,D,J Fluo T5 TRIMAX G5 1193x266x60 3, /235/C 2 2x35W B,C,D,J Fluo T5 TRIMAX G5 1493x266x60 5, /228/C 2 2x28W B,C,D,J Fluo T5 TRIMAX G5 1193x195x60 3, /235/C 2 2x35W B,C,D,J Fluo T5 TRIMAX G5 1493x195x60 4,4 Oprawy na życzenie dostępne są również w wersjach o mocy T5 24W, 49W, 54W lub 80W. 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - D (raster polerowany prosty) - J (raster matowy prosty ) Wejście kablowe Rozstaw otworów montażowych pod zwieszaki 23

23 gemma Oprawy nastropowe oraz zwieszane nie przewidziane do łączenia w linię Rozstaw otworów montażowych 1 - dla opraw jednoświetlówkowych 2 - dla opraw dwu- i wielo- świetlówkowych Zwieszaki do opraw jednoświetlówkowych długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /120 Zwieszaki do opraw dwuświetlówkowych długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / / obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: podwójnie paraboliczny wysokopolerowany lub matowy wykonany z czystego aluminium, raster prosty polerowany, matowy lub biały dyfuzor: pryzmatyczny lub opalizowany Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany. Oprawy dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: bezpośrednio na stropie lub za pomocą zwieszaków, oprawa nie przewidziana do łączenia w linię Akcesoria: (należy zamawiać dodatkowo) Zwieszaki linkowe oraz rurkowe Zastosowanie: biura, sklepy, szkoły, korytarze Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /118/ 12 1x18W A,B,C,D,J,X,Z Fluo T8 TRIMAX G13 638x207x80 2, /136/ 12 1x36W A,B,C,D,J,X,Z Fluo T8 TRIMAX G x207x80 4, /158/ 12 1x58W A,B,C,D,J,X,Z Fluo T8 TRIMAX G x207x80 5, /218/ 12 2x18W A,B,C,D,J,X,Z Fluo T8 TRIMAX G13 638x336x80 3, /236/ 12 2x36W A,B,C,D,J,X,Z Fluo T8 TRIMAX G x336x80 6, /258/ 12 2x58W A,B,C,D,J,X,Z Fluo T8 TRIMAX G x336x80 7, /318/ 12 3x18W A,B,C,D,J,X,Z Fluo T8 TRIMAX G13 638x490x80 4, /336/ 12 3x36W A,B,C,D,J,X,Z Fluo T8 TRIMAX G x490x80 8, /358/ 12 3x58W A,B,C,D,J,X,Z Fluo T8 TRIMAX G x490x80 10, /418/ 12 4x18W A,B,C,D,J,X,Z Fluo T8 TRIMAX G13 638x632x80 5, /436/ 12 4x36W A,B,C,D,J,X,Z Fluo T8 TRIMAX G x632x80 10, /458/ 12 4x58W A,B,C,D,J,X,Z Fluo T8 TRIMAX G x632x80 13,5 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - A (raster biały) - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - D (raster polerowany prosty) - J (raster matowy prosty) - X (dyfuzor pryzmatyczny) - Z (dyfuzor opalizowany)

24 Oprawy nastropowe na świetlówki kompaktowe gemma Rozstaw otworów montażowych 1 - dla opraw jednoświetlówkowych 2 - dla opraw dwu- i wielo- świetlówkowych obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: podwójnie paraboliczny wysokopolerowany lub matowy wykonany z czystego aluminium, raster prosty polerowany lub matowy Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany. Oprawy dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: bezpośrednio na stropie, oprawa nie przewidziana do łączenia w linię Zastosowanie: biura, sklepy, szkoły, korytarze Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /236/12 2x36W B,C,D,J Compact L 2G11 480x336x80 3, /255/C 2 2x55W B,C,D,J Compact L 2G11 600x336x80 3, /336/12 3x36W B,C,D,J Compact L 2G11 480x492x80 4, /355/C 2 3x55W B,C,D,J Compact L 2G11 600x492x80 4,6 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - D (raster polerowany prosty) - J (raster matowy prosty ) 25

25 gemma 11-01, Oprawy asymetryczne - nastropowe lub zwieszane nie przewidziane do łączenia w linię do łączenia w linię obudowa: blacha stalowa lakierowana proszkowo kolor: biały odbłyśnik: wykonany z czystego, polerowanego aluminium - asymetryczny Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany. Oprawy dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: bezpośrednio na stropie, oprawa nie przewidziana do łączenia w linię (seria 11-01); na zwieszakach linkowych lub rurkowych łączone w linie (seria 11-02) Akcesoria: (należy zamawiać dodatkowo) Zwieszaki linkowe oraz rurkowe Zastosowanie: sklepy, galerie, szkoły, korytarze, biblioteki, magazyny Zwieszaki do opraw długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /120 Elementy końcowe Kod art. Moc Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /136/1 I 1x36W Fluo T8 TRIMAX G x336x80 4, /158/1 I 1x58W Fluo T8 TRIMAX G x336x80 5, /136/1 I 1x36W Fluo T8 TRIMAX G x336x80 4, /158/1 I 1x58W Fluo T8 TRIMAX G x336x80 5,4 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą)

26 Oprawy nastropowe lub zwieszane - do łączenia w linię - do budowania struktur świetlnych gemma obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: podwójnie paraboliczny wysokopolerowany lub matowy wykonany z czystego aluminium, raster prosty polerowany, matowy lub biały Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany. Oprawy dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: bezpośrednio na stropie lub na zwieszakach linkowych czy rurkowych jako oddzielne oprawy, łączone w linie lub w struktury świetlne (patrz akcesoria str. 35) Akcesoria: (należy zamawiać dodatkowo) Elementy końcowe: dla opraw jednoświetlówkowych dla opraw dwuświetlówkowych Zwieszaki linkowe oraz rurkowe Zastosowanie: biura, sklepy, szkoły, korytarze Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /118/12 1x18W A,B,C,D,J,X Fluo T8 TRIMAX G13 630x207x80 2, /136/12 1x36W A,B,C,D,J,X Fluo T8 TRIMAX G x207x80 4, /158/12 1x58W A,B,C,D,J,X Fluo T8 TRIMAX G x207x80 5, /218/12 2x18W A,B,C,D,J,X Fluo T8 TRIMAX G13 630x336x80 3, /236/12 2x36W A,B,C,D,J,X Fluo T8 TRIMAX G x336x80 6, /258/12 2x58W A,B,C,D,J,X Fluo T8 TRIMAX G x336x80 7,9 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - A (raster biały) - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - D (raster polerowany prosty) - J (raster matowy prosty) - X (dyfuzor pryzmatyczny) Zwieszaki do opraw jednoświetlówkowych długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /120 Zwieszaki do opraw dwuświetlówkowych długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /

27 gemma Oprawy zwieszane - o rozsyle światła pośrednim oraz bezpośrednim - do łączenia w linię - do budowania struktur świetlnych Zwieszaki do opraw jednoświetlówkowych długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /120 Zwieszaki do opraw dwuświetlówkowych długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / / obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: podwójnie paraboliczny wysokopolerowany lub matowy wykonany z czystego aluminium, raster prosty polerowany, matowy lub biały Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany. Oprawy dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: na zwieszakach linkowych lub rurkowych jako oddzielne oprawy, łączone w linie lub w struktury świetlne (patrz akcesoria str. 35) Akcesoria: (należy zamawiać dodatkowo) Elementy końcowe: dla opraw jednoświetlówkowych dla opraw dwuświetlówkowych Zwieszaki linkowe oraz rurkowe Zastosowanie: biura, sklepy, szkoły, korytarze Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /118/12 1x18W A,B,C,D,J,X Fluo T8 TRIMAX G13 630x207x80 2, /136/12 1x36W A,B,C,D,J,X Fluo T8 TRIMAX G x207x80 4, /158/12 1x58W A,B,C,D,J,X Fluo T8 TRIMAX G x207x80 5, /218/12 2x18W A,B,C,D,J,X Fluo T8 TRIMAX G13 630x336x80 3, /236/12 2x36W A,B,C,D,J,X Fluo T8 TRIMAX G x336x80 6, /258/12 2x58W A,B,C,D,J,X Fluo T8 TRIMAX G x336x80 7,9 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - A (raster biały) - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - D (raster polerowany prosty) - J (raster matowy prosty) - X (dyfuzor pryzmatyczny)

28 Oprawy nastropowe lub zwieszane - nie przewidziane do łączenia w linię 12-01, gemini Wejście kablowe Rozstaw otworów montażowych 1 - dla opraw jednoświetlówkowych oraz dwuświetlówkowych dla opraw dwu- i wielo- świetlówkowych obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: prosty polerowany, matowy lub biały Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany. Oprawy dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: bezpośrednio na stropie. Oprawy jedno- i dwuświetlówkowe można również montować na zwieszakach linkowych lub rurkowych. Akcesoria: (należy zamawiać dodatkowo) Zwieszaki linkowe oraz rurkowe Zastosowanie: biura, sklepy, szkoły, korytarze, biblioteki Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /118/12 1x18W A,D,J Fluo T8 TRIMAX G13 654x195x60 2, /136/12 1x36W A,D,J Fluo T8 TRIMAX G x195x60 4, /158/12 1x58W A,D,J Fluo T8 TRIMAX G x195x60 4, /218/12 2x18W A,D,J Fluo T8 TRIMAX G13 654x266x60 2, /236/12 2x36W A,D,J Fluo T8 TRIMAX G x266x60 5, /258/12 2x58W A,D,J Fluo T8 TRIMAX G x266x60 6, /318/12 3x18W A,D,J Fluo T8 TRIMAX G13 654x362x60 4, /336/12 3x36W A,D,J Fluo T8 TRIMAX G x362x60 7, /358/12 3x58W A,D,J Fluo T8 TRIMAX G x362x60 8, /418/12 4x18W A,D,J Fluo T8 TRIMAX G13 654x458x60 4, /436/12 4x36W A,D,J Fluo T8 TRIMAX G x458x60 8, /458/12 4x58W A,D,J Fluo T8 TRIMAX G x458x60 9, /218/12 2x18W A,D,J Fluo T8 TRIMAX G13 654x195x60 2, /236/12 2x36W A,D,J Fluo T8 TRIMAX G x195x60 4, /258/12 2x58W A,D,J Fluo T8 TRIMAX G x195x60 5,7 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - A (raster biały) - D (raster polerowany prosty) - J (raster matowy prosty) Zwieszaki do opraw jednoświetlówkowych z serii oraz dwuświetlówkowych z serii długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /120 Zwieszaki do opraw dwuświetlówkowych z serii długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /

29 gemini 12-02, Oprawy nastropowe lub zwieszane - do łączenia w linię - do budowania struktur świetlnych Wejście kablowe Rozstaw otworów montażowych 1 - dla opraw jednoświetlówkowych oraz dwuświetlówkowych dla opraw dwuświetlówkowych Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /118/12 1x18W A,D,J Fluo T8 TRIMAX G13 630x195x60 2, /136/12 1x36W A,D,J Fluo T8 TRIMAX G x195x60 4, /158/12 1x58W A,D,J Fluo T8 TRIMAX G x195x60 4, /218/12 2x18W A,D,J Fluo T8 TRIMAX G13 630x266x60 2, /236/12 2x36W A,D,J Fluo T8 TRIMAX G x266x60 5, /258/12 2x58W A,D,J Fluo T8 TRIMAX G x266x60 6, /218/12 2x18W A,D,J Fluo T8 TRIMAX G13 630x195x60 2, /236/12 2x36W A,D,J Fluo T8 TRIMAX G x195x60 4, /258/12 2x58W A,D,J Fluo T8 TRIMAX G x195x60 5,7 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - A (raster biały) - D (raster polerowany prosty) - J (raster matowy prosty ) 30 obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: prosty polerowany, matowy lub biały Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany Montaż: Bezpośrednio na stropie. Oprawy jedno- i dwuświetlówkowe można również montować na zwieszakach linkowych lub rurkowych oraz łączyć je w linie oraz w bardziej złożone struktury Akcesoria: (należy zamawiać dodatkowo) Elementy końcowe: dla opraw jednoświetlówkowych oraz serii dla opraw dwuświetlówkowych Elementy łączeniowe - patrz akcesoria str. 35 Zwieszaki linkowe oraz rurkowe Zastosowanie: biura, sklepy, szkoły, korytarze, biblioteki Zwieszaki do opraw jednoświetlówkowych z serii oraz dwuświetlówkowych długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /120 Zwieszaki do opraw dwuświetlówkowych z serii długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /120

30 Oprawy zwieszane - o rozsyle światła pośrednim oraz bezpośrednim - do łączenia w linię, - do budowania struktur świetlnych 12-03, gemini obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: prosty polerowany, matowy lub biały Stopień ochrony: IP 20 Układ zasilający: statecznik indukcyjny, niskostratny z kompensacją równoległą lub statecznik elektroniczny; na życzenie ściemniany Montaż: na zwieszakach linkowych lub rurkowych - można łączyć je w linie oraz w bardziej złożone struktury Akcesoria: (należy zamawiać dodatkowo) Elementy końcowe: dla opraw jednoświetlówkowych oraz serii dla opraw dwuświetlówkowych Zwieszaki linkowe oraz rurkowe Elementy łączeniowe - patrz akcesoria str. 35 Zastosowanie: biura, sklepy, szkoły, korytarze, biblioteki Zwieszaki do opraw jednoświetlówkowych z serii oraz dwuświetlówkowych z serii długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki)) / / / (rurki) / / / (rurki) / / /120 Zwieszaki do opraw dwuświetlówkowych z serii długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /120 Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm)ciężar (kg) /118/12 1x18W A,D,J Fluo T8 TRIMAX G13 630x195x60 2, /136/12 1x36W A,D,J Fluo T8 TRIMAX G x195x60 4, /158/12 1x58W A,D,J Fluo T8 TRIMAX G x195x60 4, /218/12 2x18W A,D,J Fluo T8 TRIMAX G13 630x266x60 2, /236/12 2x36W A,D,J Fluo T8 TRIMAX G x266x60 5, /258/12 2x58W A,D,J Fluo T8 TRIMAX G x266x60 6, /218/12 2x18W A,D,J Fluo T8 TRIMAX G13 630x195x60 2, /236/12 2x36W A,D,J Fluo T8 TRIMAX G x195x60 4, /258/12 2x58W A,D,J Fluo T8 TRIMAX G x195x60 5,7 1 - C (statecznik elektroniczny) - E (statecznik niskostratny z kompensacją równoległą) 2 - A (raster biały) - D (raster polerowany prosty) - J (raster matowy prosty) Rozstaw otworów montażowych pod zwieszaki 31

31 pavo 13-01, Oprawy nastropowe oraz zwieszane na świetlówki T5 - nie przewidziane do łączenia w linię Wejście kablowe Rozstaw otworów montażowych 1 - dla opraw jednoświetlówkowych z serii oraz do opraw dwuświetlówkowych z serii dla opraw dwu- i wielo- świetlówkowych Zwieszaki do opraw jednoświetlówkowych z serii oraz do opraw dwuświetlówkowych z serii długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / /120 Zwieszaki do opraw dwuświetlówkowych z serii długość (mm) bez przewodu z przewodem z przewodem zasilającego zasilającym 3x1,5mm 2 zasilającym 5x1,5mm (linki) / / / (rurki) / / / (rurki) / / / (rurki) / / / (rurki) / / / obudowa: blacha stalowa lakierowana proszkowo kolor: biały raster: paraboliczny wysokopolerowany lub matowy wykonany z czystego aluminium typu MIRO, raster prosty polerowany lub matowy Stopień ochrony: IP 20 Układ zasilający: statecznik elektroniczny; na życzenie ściemniany. Oprawy dostępne są również w wersji z modułem awaryjnym (w razie zaniku napięcia świeci się jedna świetlówka) Montaż: bezpośrednio na stropie lub za pomocą zwieszaków (tylko oprawy jedno- i dwuświetlówkowe), oprawa nie przewidziana do łączenia w linię Akcesoria: (należy zamawiać dodatkowo) Zwieszaki linkowe oraz rurkowe Zastosowanie: biura, sklepy, szkoły, korytarze Kod art. Moc Raster Źródło światła Trzonek LxBxH (mm) Ciężar (kg) /114/C 2 1x14W B,C,D,J Fluo T5 TRIMAX G5 593x195x60 2, /128/C 2 1x28W B,C,D,J Fluo T5 TRIMAX G5 1193x195x60 3, /135/C 2 1x35W B,C,D,J Fluo T5 TRIMAX G5 1493x195x60 4, /214/C 2 2x14W B,C,D,J Fluo T5 TRIMAX G5 593x266x60 2, /228/C 2 2x28W B,C,D,J Fluo T5 TRIMAX G5 1193x266x60 4, /235/C 2 2x35W B,C,D,J Fluo T5 TRIMAX G5 1493x266x60 5, /314/C 2 3x14W B,C,D,J Fluo T5 TRIMAX G5 593x362x60 3, /328/C 2 3x28W B,C,D,J Fluo T5 TRIMAX G5 1193x362x60 6, /414/C 2 4x14W B,C,D,J Fluo T5 TRIMAX G5 593x458x60 3, /428/C 2 4x28W B,C,D,J Fluo T5 TRIMAX G5 1193x458x60 7, /214/C 2 2x14W B,C,D,J Fluo T5 TRIMAX G5 593x195x60 2, /228/C 2 2x28W B,C,D,J Fluo T5 TRIMAX G5 1193x195x60 3, /235/C 2 2x35W B,C,D,J Fluo T5 TRIMAX G5 1493x195x60 4,4 Oprawy na życzenie dostępne są również w wersjach o mocy T5 24W, 49W, 54W lub 80W 2 - B (raster wysokopolerowany, paraboliczny, 60 ) - C (raster matowy, paraboliczny, 60 ) - D (raster polerowany prosty) - J (raster matowy prosty)
