PŁYTA WARSTWOWA ŚCIENNA MWLT-W-ST (WEŁNA MINERALNA) LEKKA, WIDOCZNE MOCOWANIE

Transkrypt

1 PŁYTA WARSTWOWA ŚCIENNA MWLT-W-ST (WEŁNA MINERALNA) LEKKA, WIDOCZNE MOCOWANIE GDY WAŻNA JEST OGNIOODPORNOŚĆ I CENA Płyta warstwowa z rdzeniem z wełny mineralnej jest materiałem niepalnym. Można ją stosować wszędzie tam, gdzie występują podwyższone wymagania przeciwpożarowe. Wersja lekka oznacza, że ma ona mniejszą gęstość, co oznacza nieznacznie niższe parametry odporności ogniowej niż wersja standardowa. Wysoka odporność na ogień Rdzeń z wełny mineralnej zapewnia doskonałą ochronę przed ogniem, dlatego płyty warstwowe Bale Metal mogą być stosowane jako przegrody ogniowe.

2 Wysoka szczelność ogniowa Zapewnia ją unikatowe obustronne ukształtowanie styku płyt i zamka. Łatwy montaż Odpowiednie wyprofilowanie zamka i stożkowe pochylenie powierzchni styku wewnętrznego sprawia, że montaż płyt odbywa się błyskawicznie. Trwałość Płyty warstwowe Bale Metal zabezpieczone są wytrzymałymi powłokami antykorozyjnymi. ZASTOSOWANIE Ściany zewnętrzne Ściany działowe Obiekty handlowe, użytkowe i przemysłowe Obiekty logistyczne, biurowe, sportowe, rolnicze w tym przechowywania owoców i warzyw Sufity podwieszane PARAMETRY TECHNICZNE Nazwa Płyty warstwowe z rdzeniem z wełny mineralnej, ścienne z widocznym mocowaniem LIGHT MW-LT-W-ST Rdzeń wełna mineralna (nominalna gęstość pozorna 90 kg/m3) Grubość okładzin [mm] 0,50 / 0,60 / 0,70 Gatunek stali S250GD Powłoka Sp poliester 25 μm, Sp poliester mat Perła 35 μm, PVC(F) "foodsafe", alucynk+easyfilm, CESAR PUR 55 μm Długość płyt [mm] Szerokość efektywna [mm] 1000 lub 1100

3 Szerokość całkowita [mm] 1120 Grubość rdzenia [mm] Masa płyta [kg/m2] Izolacyjność cieplna U2 [W/m 2K] Odporność ogniowa ,5 16,2 17,9 20,5 21,4 23,1 24,8 27,4 0,47 0,38 0,32 0,26 0,25 0,22 0,19 0,17 - EI 60 EI 180 Odporność na ogień NRO* zewnętrzny Reakcja na ogień - A2-s1.d0 Długość płyty Powłoka Grubość minimalna maksymalna [mm] [mm] Strona płyty okładziny Profilacja** [mm] Sp poliester Sp poliester mat Perła CESAR PUR "foodsafe" alucynk stal nierdzewna 0,50 / zewnętrzna 0,60 / M/L/R/G L/G 0, ,50 / wewnętrzna 0,60 / 0,70 **rozwinięcie skrótów profilowań: L - Liniowanie M - Mikroprofilowanie R - Rowkowanie G - Gładkie T - Trapezowe C - Clearline S - Softline *nierozprzestrzeniające ognia DETAL POŁĄCZENIA PŁYT Zamek widoczny

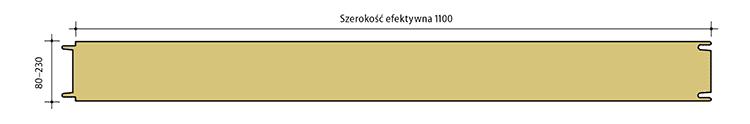

4 PRZEKRÓJ PŁYTY RODZAJE PROFILOWANIA OKŁADZIN Liniowanie (L) okładzina wewnętrzna Mikroprofilowanie (M)

5 Rowkowanie (R) Gładkie (G) okładzina wewnętrzna dostępne dla okładzin o grubości minimum 0,60 mm KOLORY POWŁOKI PREMIUM CESAR PUR55 - POLIURETAN Z POLIAMIDEM wiśnia 3009 szaroaluminiowy 9007 silver metalic 9006

6 grafitowy 7016 czekoladowo-brązowy 8017 ceglasty 8004 biały 9010 czarny 9005 POWŁOKI ORGANICZNE SP POLIESTER szarobiały 9002 szaroaluminiowy 9007 sygnałowożółty 1003 sygnałowoniebieski 5010 silver metalic 9006 rezedowozielony 6011 ognistoczerwony 3000 kość słoniowa 1015 koralowo-czerowny 3016 jodłowozielony 6020 jasnoszary 7035 grafitowy 7016 grafitowoszary 7024 czerwony 3011 czerwonobrązowy 8012 czekoladowobrązowy 8017 czarny 9005 ciemnozielony 6005 ciemnobrązowy 8019 ceglasty 8004 biały 9010 NOWOŚĆ popielaty pirytowy 7040 NOWOŚĆ szary bazaltowy 7012 NOWOŚĆ szary mleczny 7047 POWŁOKI ORGANICZNE SP POLIESTER MAT PERŁA

7 jodłowozielony 6490M grafitowy 7016M grafitowoszary 7591M czerwony 3301M czarny 9005M ceglasty 8620M czekoladowo-brązowy 8637M POWŁOKI METALICZNE ALUCYNK+EASYFILM INNE PVC(F) FOOD SAFE 9010 Instrukcja montażu STAL NIERDZEWNA
