1 Manufaktura Technologiczna Sp. z o.o Piaseczno ul. Puławska 38 tel fax ADAPTACJA AKUSTYCZNA DUŻEJ SALI ROZPRAW TRYBUNAŁU KONSTYTUCYJNEGO SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT JEDNOSTKA PROJEKTOWA OBIEKT: ZLECENIODAWCA: Manufaktura Technologiczna ul. Puławska 38, Piaseczno Trybunał Konstytucyjny, Al. J. Ch. Szucha 12a, Warszawa Trybunał Konstytucyjny, Al. J. Ch. Szucha 12a, Warszawa BRANŻA AKUSTYKA Autor opracowania: Sprawdzający: Artur Kozak Wojciech Kostrzewa KWIECIEŃ 2015 Opracowanie stanowi własność intelektualną Manufaktury Technologicznej Sp. z o.o. i objęte jest ochroną zgodnie z Ustawą z dnia 4 lutego 1994 roku o prawie autorskim i prawach pokrewnych [Dz. U Nr 24 poz. 83]. Powielanie i zmiana całości lub fragmentów opracowania, a także wykorzystywanie w innym celu niż jego realizacja bez pisemnej zgody autora i właściciela jest naruszeniem tych praw.

2 Spis treści 1. Kody CPV Przedmiot szczegółowej specyfikacji technicznej Zakres stosowania specyfikacji Zakres prac Akustyczny sufit podwieszany obejmuje: Celulozowy tynk akustyczny obejmuje: Gwarancja Konserwacja Szczegółowa specyfikacja techniczna Informacje o terenie budowy Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zgodność prac z dokumentacją projektową i specyfikacją techniczną Urządzenia i materiały Sprzęt Transport i składowanie Wykonanie robót Ochrona własności publicznej Wytyczne do przeprowadzenia adaptacji akustycznej Koordynacja prac Jakość dostaw Wybór dostaw Podstawowe wytyczne w zakresie instalacji ustrojów akustycznych: Kontrola jakości robót Obmiar robót Odbiory robót i podstawy płatności Odbiory międzyoperacyjne Odbiory częściowe Odbiór końcowy Rozwiązania zamienne i równoważne Normy, oznaczenia i przepisy związane Wniosek materiałowy

3 1. Kody CPV Roboty rozbiórkowe Instalowanie sufitów podwieszanych Tynkowanie Roboty malarskie Roboty wykończeniowe w zakresie obiektów budowlanych 2. Przedmiot szczegółowej specyfikacji technicznej Przedmiotem niniejszej specyfikacji są wymagania techniczne dotyczące wykonania i odbioru robót budowlanych instalacji sufitu akustycznego oraz wykonania tynku akustycznego Dużej Sali Rozpraw Trybunału Konstytucyjnego przy Al. J. Ch. Szucha 12a, Warszawa. 3. Zakres stosowania specyfikacji Ustalenia zawarte w niniejszej specyfikacji obejmują czynności umożliwiające i mające na celu wykonanie prac rozbiórkowych, dostawy, instalacji i tynkowania w ramach adaptacji akustycznej Dużej Sali Rozpraw Trybunału Konstytucyjnego, o których mowa w punkcie 4. opracowania. 4. Zakres prac Zakres prac w stopniu ogólnym powinien obejmować, ale nie ograniczać się do: a) zapewnienia wymaganej siły roboczej, sprzętu i materiałów, b) koordynacji prac instalacyjnych z innymi branżami, c) dostawy i montażu elementów sufitu podwieszanego, d) pomiarów parametrów akustycznych STI przed zamówieniem i wykonaniem tynku akustycznego, e) wykonania tynku akustycznego f) opracowania i dostarczenia dokumentacji powykonawczej, g) dostarczenia odpowiednich kart katalogowych, atestów higienicznych, deklaracji właściwości użytkowych i innych dokumentów prawnie wymaganych. 3

4 Zakres prac w szczególności powinien obejmować, ale nie ograniczać się do: h) wykonania własnych obmiarów pola do montażu systemu sufitu podwieszanego, i) ustalenie sposobu i metod instalacji, posiłkując się standardowymi rozwiązaniami producentów, j) demontaż starego sufitu podwieszanego, k) wywóz materiału z demontażu, l) wyniesienie i zabezpieczenie w miejscu wskazanym przez Inwestora sprzętów ruchomych i wyposażenia sali m) zabezpieczenie przed uszkodzeniem okładzin ściennych, drzwi, okien i pozostałego na Sali sprzętu i/lub urządzeń zamontowanych na stałe n) zabezpieczenie systemu wentylacji o) ustawienie rusztowań jednopomostowych do robót wykonywanych na sufitach, p) zamówienie wszystkich materiałów i komponentów umożliwiających montaż sytemu sufitu podwieszanego i tynku akustycznego, q) bezpieczny transport, a) bezpieczne przechowywanie materiałów akustycznych, r) zabezpieczenie przed uszkodzeniem, zabrudzeniem, odkształceniem wszystkich elementów systemu sufitu podwieszanego, s) konstrukcja systemu podwieszania paneli sufitowych, t) montaż modułowych paneli sufitowych, u) wykonanie tynku akustycznego, 4.1 Akustyczny sufit podwieszany obejmuje: Akustyczne panele sufitowe o wymiarach 60cm x 60cm lub 60 cm x 120 cm, system montażowy na tego samego producenta co akustycznych paneli sufitowych, złożony z profili, wieszaków, uchwytów, zestaw elementów mocujących, płytę akustyczną o grubości 50 mm poprawiająca chłonność systemu dla niskich częstotliwości dźwięku. Akustyczne panele sufitowe powinny posiadać współczynnik pochłaniania dźwięku α o wartości mieszczącej się 20% tolerancji dla poszczególnych częstotliwości środkowych. Karta katalogowa produktu powinna przedstawiać współczynnik pochłaniania dźwięku α z dokładnością do 1/3 oktawy dla poszczególnych częstotliwości środkowych: 125Hz - 0,65 4

5 250Hz - 0,90 500Hz - 0,85 1kHz - 0,95 2kHz 1,00 4kHz 1, Celulozowy tynk akustyczny obejmuje: Warstwę ok. 38 mm tynku celulozowego położony metodą natryskową Tynk akustyczny powinien posiadać współczynnik pochłaniania dźwięku α o wartości mieszczącej się 20% tolerancji dla poszczególnych częstotliwości środkowych. Karta katalogowa produktu powinna przedstawiać współczynnik pochłaniania dźwięku α z dokładnością do 1/1 oktawy dla poszczególnych częstotliwości środkowych: 125Hz - 0,20 250Hz - 0,65 500Hz - 1,00 1kHz - 1,00 2kHz - 1,00 4kHz - 1, Gwarancja Wykonawca udzieli 24-miesięcznej gwarancji na wszystkie wykonane elementy adaptacji akustycznej. Gwarancja będzie obejmowała wymianę elementów adaptacji akustycznej oraz naprawę ubytków celulozowego tynku akustycznego, zapewnienie siły roboczej na czas wymiany lub naprawy ww. elementów w ramach gwarancji. Wykonawca naprawi wszystkie części objęte gwarancją zgodnie z potrzebami Inwestora, zapewni przegląd elementów adaptacji akustycznej oraz stanu celulozowego tynku akustycznego. Czas reakcji serwisowej i naprawy gwarancyjnej obejmuje Specyfikacja Istotnych Warunków Zamówienia. 4.4 Konserwacja Wykonawca przekaże Inwestorowi instrukcję w formie pisemnej w zakresie prawidłowego użytkowania, warunków przechowywania i eksploatacji oraz prawidłowej konserwacji elementów i systemów wykonanej adaptacji akustycznej. Instrukcja powinna zawierać warunki środowiskowe przechowywania i eksploatacji materiałów akustycznych, sposobu konserwacji, sposobu i metod czyszczenia i odnawiania paneli sufitowych wraz z systemem podwieszenia oraz celulozowego tynku 5

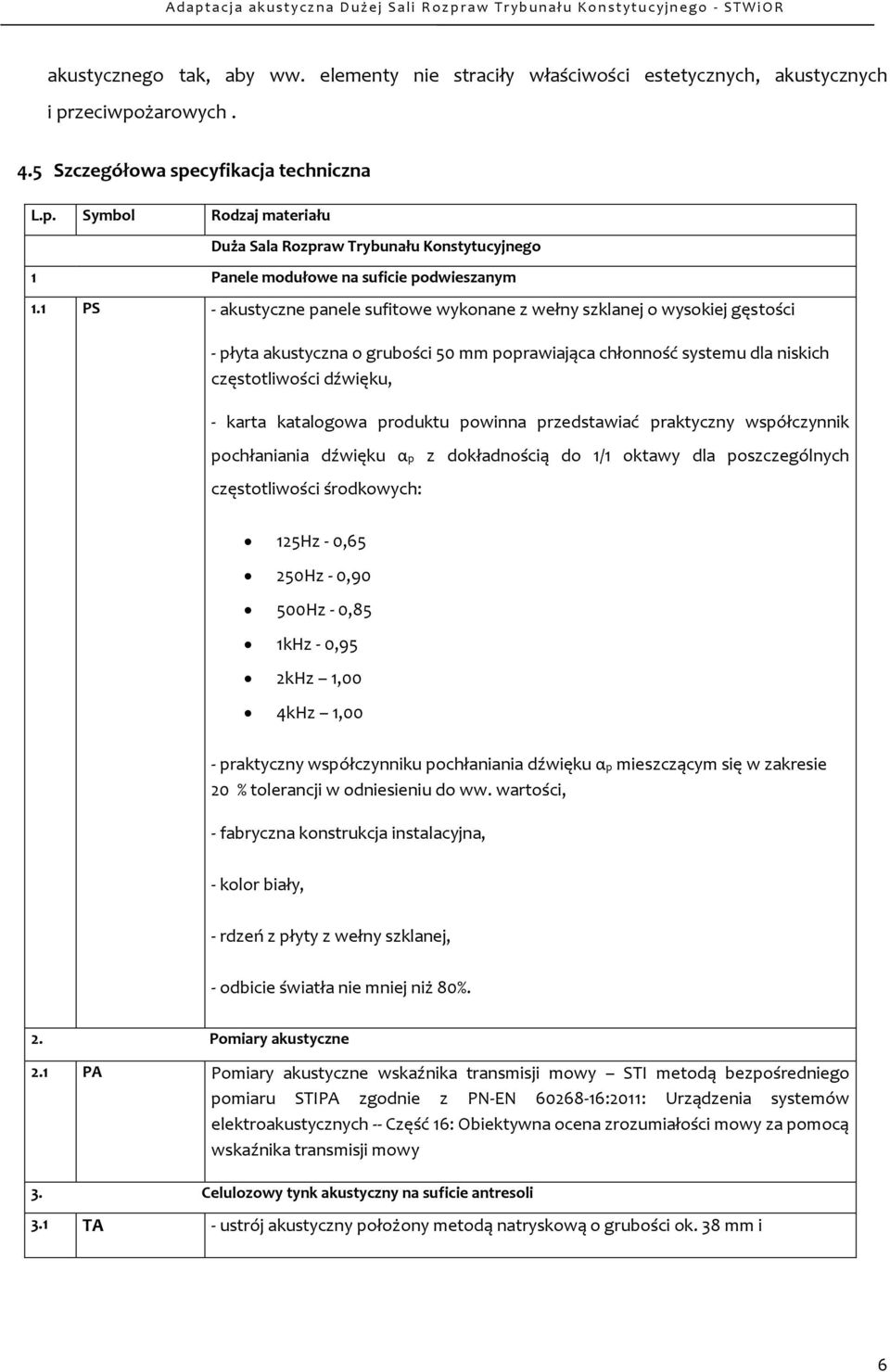

6 akustycznego tak, aby ww. elementy nie straciły właściwości estetycznych, akustycznych i przeciwpożarowych. 4.5 Szczegółowa specyfikacja techniczna L.p. Symbol Rodzaj materiału Duża Sala Rozpraw Trybunału Konstytucyjnego 1 Panele modułowe na suficie podwieszanym 1.1 PS - akustyczne panele sufitowe wykonane z wełny szklanej o wysokiej gęstości - płyta akustyczna o grubości 50 mm poprawiająca chłonność systemu dla niskich częstotliwości dźwięku, - karta katalogowa produktu powinna przedstawiać praktyczny współczynnik pochłaniania dźwięku αp z dokładnością do 1/1 oktawy dla poszczególnych częstotliwości środkowych: 125Hz - 0,65 250Hz - 0,90 500Hz - 0,85 1kHz - 0,95 2kHz 1,00 4kHz 1,00 - praktyczny współczynniku pochłaniania dźwięku αp mieszczącym się w zakresie 20 % tolerancji w odniesieniu do ww. wartości, - fabryczna konstrukcja instalacyjna, - kolor biały, - rdzeń z płyty z wełny szklanej, - odbicie światła nie mniej niż 80%. 2. Pomiary akustyczne 2.1 PA Pomiary akustyczne wskaźnika transmisji mowy STI metodą bezpośredniego pomiaru STIPA zgodnie z PN-EN :2011: Urządzenia systemów elektroakustycznych -- Część 16: Obiektywna ocena zrozumiałości mowy za pomocą wskaźnika transmisji mowy 3. Celulozowy tynk akustyczny na suficie antresoli 3.1 TA - ustrój akustyczny położony metodą natryskową o grubości ok. 38 mm i 6

7 - karta katalogowa produktu powinna przedstawiać praktyczny współczynnik pochłaniania dźwięku αp dla poszczególnych częstotliwości środkowych: 125Hz - 0,20 250Hz - 0,65 500Hz - 1,00 1kHz - 1,00 2kHz 1,00 4kHz 1,00 - praktyczny współczynnik pochłaniania dźwięku αp powinien mieścić się w zakresie 20 % tolerancji w odniesieniu do ww. wartości, - kolor biały. 5. Informacje o terenie budowy Duża Sala Rozpraw Trybunału Konstytucyjnego mieści się przy Al. J. CH. Szucha 12a w Warszawie, zlokalizowana jest na parterze gmachu Trybunału. Duża Sala Rozpraw ma powierzchnię ok. 272 metrów i kubaturę ok m Informacja dotycząca bezpieczeństwa i ochrony zdrowia Za całość robót ujętych w specyfikacji odpowiada Wykonawca systemu adaptacji akustycznej. Odpowiedzialność obejmuje: a) Dostosowanie się do poszczególnych norm dotyczących prawa budowlanego, przepisów ppoż., b) Dokładne zwymiarowanie obszaru instalacji systemów adaptacji akustycznej, c) Właściwą instalację i wykonanie systemu sufitu akustycznego i celulozowego tynku akustycznego zgodnie z projektem, d) Sprawdzenie zgodności wymiarów rzeczywistych z dokumentacją, e) Przekazanie w formie pisemnej Inwestorowi wszystkich niezgodności jakie mogą utrudniać poprawną instalację i wykonanie adaptacji oraz przedstawienie propozycji wraz z rysunkami umożliwiającymi rozwiązanie utrudnienia, f) Zapewnienie materiałów do wykonania, 7

8 g) Transport na miejsce montażu, h) Składowanie, i) Zabezpieczenie przed uszkodzeniami mechanicznymi, brudem i kurzem na czas montażu i po montażu wszystkich elementów akustycznych, j) Zapewnienie wysokiej jakości użytych materiałów. Wszystkie materiały oraz elementy adaptacji powinny spełniać lub przewyższać wymagania projektowe, k) Kontrolę miejsc przeznaczonych do montażu, l) Zapewnienie metod montażu zgodnych z obowiązującym prawem, m) Koordynacje wszystkich prac z instalacjami z pozostałymi branżami. 7. Zgodność prac z dokumentacją projektową i specyfikacją techniczną Wykonawca jest odpowiedzialny za wykonanie robót zgodnie z dokumentacją projektową, szczegółową specyfikacją techniczną, poleceniami nadzoru inwestorskiego i autorskiego zgodnie z zapisami ustawy Prawa Budowlanego. W przypadku wykrycia ewentualnych błędów lub nieścisłości Wykonawca zobowiązany jest powiadomić Inwestora. Przed rozpoczęciem prac Wykonawca przedłoży w formie pisemnej listę opisującą jakiekolwiek niezgodności w miejscu montażu, które doprowadzić mogą do problemów w wykonaniu i instalacji. Opis, zawierający proponowane środki i metody poprawy tych niezgodności, należy zawrzeć na piśmie i szkicach. Dane określone w projekcie adaptacji akustycznej będą uważane za wartości docelowe. W przypadku gdy dostarczone przez wykonawcę materiały będą odbiegały od projektu adaptacji akustycznej oraz specyfikacji technicznej co wpłynie na jakość uzyskanego efektu akustycznego, wówczas materiały te zostaną niezwłocznie zastąpione innymi na koszt Wykonawcy. Wykonawca przyjmuje całkowitą odpowiedzialność za optymalne rozwiązania konstrukcyjne oraz technologię wykonania systemu adaptacji akustycznych, w tym właściwe zainstalowanie elementów adaptacji akustycznej, sprawdzenie wymiarowania, zachowanie dobrej jakości wykończenia i wysokiej estetyki, zastosowanie materiałów i montaż zgodnie z Prawem Budowlanym. 8

9 8. Urządzenia i materiały Przy wykonywaniu montażu urządzeń oraz instalacji należy używać sprzętu oraz materiałów zgodnych z technologią wykonywania robót określoną przez producenta lub dostawcę systemu lub materiału wchodzących w skład adaptacji akustycznej. 9. Sprzęt Wykonawca jest zobowiązany do używania odpowiedniego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót or az środowisko. Sprzęt używany do robót powinien odpowiadać pod względem typów i ilości wskazanych w niniejszym opracowaniu. Liczba i wydajność sprzętu powinna gwarantować prowadzenie robót zgodnie z terminami przewidzianymi w harmonogramie robót. Zastosowane rusztowania powinny spełniać wymagania bezpieczeństwa, w tym Rozporządzenia Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. a) Obsługa maszyn z napędem elektrycznym Urządzenia elektryczne (wiertarki, szlifierki, przecinarki, młoty udarowe, piły tarczowe, lutownice i inne ręczne narzędzia elektryczne) powinny posiadać rękojeść o odpowiedniej długości umożliwiając bezpieczną pracę. Urządzenia nie powinny mieć ostrych krawędzi, pęknięć i uszkodzeń w miejscu uchwytu. Podczas pracy operatorzy powinni być wyposażeni w odzież i wyposażenie ochronne (okulary ochronne, ochronniki słuchu, rękawice antywibracyjne), b) Stan techniczny urządzeń elektrycznych powinien umożliwiać bezpieczną pracę i użytkowanie, c) Pracownicy powinni być wyposażeni w stosowną odzież i obuwie robocze posiadające odpowiednie atesty, d) Wszyscy pracownicy uczestniczący w wykonywaniu robót powinni przejść szkolenie ogólne w zakresie bhp, e) Wszyscy pracownicy powinni posiadać aktualne orzeczenia lekarskie. 10. Transport i składowanie Transport i składowanie elementów adaptacji akustycznej należy dokonać zgodnie z wymaganiami określonymi przez producenta. Transport przeprowadzić w trwałych opakowaniach chroniących przed ewentualnym uszkodzeniami mechanicznymi lub niekorzystnymi warunkami atmosferycznymi. Wykonawca musi zabezpieczyć elementy adaptacji akustycznej oraz pozostałe komponenty przez złymi warunkami na czas montażu, a także po nim. 9

10 Inwestor wyznaczy bezpieczne miejsce składowania materiałów na czas instalacji. Miejsca składowania będą zlokalizowane w obrębie lub sąsiedztwie Dużej Sali Rozpraw. Wszystkie materiały, fotele i komponenty powinny być przechowywane w fabrycznych opakowaniach. Wykonawca zapewni, aby składowane materiały, do czasu ich wykorzystania do instalacji były zabezpieczone przed uszkodzeniem, zanieczyszczeniem, oraz zachowały swą jakość i parametry techniczne. Wykonawca powinien zabezpieczyć wszystkie elementy adaptacji akustycznej przed uszkodzeniem przez osoby trzecie. Wykonawca zobowiązany jest do usuwania na bieżąco i na swój koszt wszelkich zanieczyszczeń, pozostałości materiałów itp. 11. Wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i ścisłe przestrzeganie harmonogramu robót oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z projektem wykonawczym, wymaganiami specyfikacji technicznych. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczeniu robót, jeśli wymagać tego będzie zarządzający realizacją umowy, zostaną poprawione przez Wykonawcę na własny koszt. W trakcie realizacji robót Wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. W okresie realizacji, do czasu zakończenia robót, Wykonawca będzie podejmował kroki żeby stosować się do wszystkich przepisów i normatywów w zakresie ochrony środowiska na placu budowy i poza jego terenem, unikać działań szkodliwych dla innych jednostek występujących na tym terenie w zakresie zanieczyszczeń, hałasu lub innych czynników powodowanych jego działalnością. 12. Ochrona własności publicznej Wykonawca odpowiada za ochronę instalacji znajdujących się na Sali, w tym instalacji elektrycznej, oświetleniowej i elektroakustycznej w postaci tras kablowych prowadzonych w ścianach Dużej Sali Rozpraw. Wykonawca odpowiada za ochronę urządzeń wyposażenia Dużej Sali Rozpraw Trybunału Konstytucyjnego. O fakcie przypadkowego uszkodzenia instalacji lub wyposażenia Sali, Wykonawca bezzwłocznie powiadomi Inwestora oraz będzie z nimi współpracował w zakresie naprawy. 10

11 13. Wytyczne do przeprowadzenia adaptacji akustycznej 13.1 Koordynacja prac Wykonawca wyznaczy osobę odpowiedzialną za prace, która będzie jedyną osobą uprawnioną do kontaktów z Inwestorem. Osoba ta powinna posiadać niezbędne kwalifikacje i pełnomocnictwo do udzielania odpowiedzi na wszystkie pytania techniczne i finansowe dotyczące instalacji, podczas całego okresu trwania prac wykonawczych, prób, odbioru i gwarancji Jakość dostaw Materiały, elementy lub zespoły używane muszą odpowiadać postanowieniom, zawartym w dokumentach kontraktowych, jak również w zamówieniach. Jeśli stanowią przedmiot norm, muszą posiadać atesty zgodności z normami. Wszystkie urządzenia muszą posiadać oznaczenie stopnia ochrony Wybór dostaw Przed przystąpieniem do prac, Wykonawca przedstawi do aprobaty kompletną listę urządzeń, które zastosuje do wykonawstwa. Wykonawca powinien dostarczyć na poparcie katalogi, szkice i rysunki, które ewentualnie będą od niego wymagane. Każda propozycja Wykonawcy, która nie będzie odpowiadać technicznie, jakościowo lub estetycznie przewidzianym w projekcie urządzeniom, będzie mogła być odrzucona. W zależności od potrzeb, Inwestor może zażądać przedstawienia prototypów, próbek lub przykładowych montaży prowizorycznych na miejscu robót, aby umożliwić weryfikację niektórych dostaw ze względu na: ich zgodność z określeniami i specyfikacjami umowy, ich uruchomienie, ich połączenie z innymi elementami. Wykonawca nie może złożyć żadnego zamówienia na urządzenia (chyba, że na jego ryzyko), tak długo jak próbka lub odpowiadający prototyp nie zostanie zatwierdzony przez Inwestora Podstawowe wytyczne w zakresie instalacji ustrojów akustycznych: przed przystąpieniem do prac należy wykonać trwałe zabezpieczenia: systemu wentylacji, stolarki okiennej i drzwiowej, ślusarki, urządzeń elektroakustycznych, kinotechnicznych, oświetleniowych, oświetlenia ewakuacyjnego oraz pozostałego wyposażenia Sali Widowiskowej, przed przystąpieniem do prac montażowych należy dokładnie zwymiarować miejsca instalacji systemu adaptacji akustycznej, 11

12 przed przystąpieniem do montażu należy usunąć nierówności i ubytki podłoża poprzez wypełnienie zaprawą wyrównawczą, zeszlifowanie, wszystkie instalacje ustrojów akustycznych prowadzić zgodnie z zaleceniami producentów, instrukcji obsługi, kart katalogowych. Stosować standardowe elementy konstrukcji, wieszaki i elementy montażowe producentów, pomiędzy elementami montażowymi ustrojów akustycznych stosować np. taśmę neoprenową lub inne rozwiązanie antywibracyjne, np. zalecane przez producenta ustrojów, wszystkie elementy konstrukcji, należy zabezpieczyć preparatami w odpowiedniej klasie ochronności ppoż. ( o ile nie są zabezpieczone fabrycznie), wszystkie elementy lub materiały, które uległy uszkodzeniu należy zdemontować i wymienić przed przystąpieniem do odbioru końcowego, zabezpieczyć wszystkie elementy adaptacji akustycznej przed uszkodzeniami mechanicznymi i pobrudzeniem do czasu przystąpienia do odbioru końcowego. dobór optymalnego materiału akustycznego nad podwieszanymi panelami akustycznymi musi być zatwierdzony przez Projektanta przed ich zakupem i montażem i po wykonaniu stosownych pomiarów akustycznych. 14. Kontrola jakości robót Wykonawca jest zobowiązany prowadzić pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w projekcie wykonawczym i niniejszej specyfikacji. Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. Kontroli jakości prac podlega sprawdzeniu m.in.: kolizji z innymi instalacjami, odpowiedniej separacji przewodów audio od innych instalacji, dokładności prac wykończeniowych, czystości wykończenia i dokładności wykonania adaptacji akustycznej, sprawdzenia i weryfikację uzupełnionych ewentualnych ubytków lub uszkodzeń oraz pomalowanych powierzchni adaptacji akustycznej. Inwestor zastrzega prawo do odrzucenia danego fragmentu zainstalowanego systemu lub instalacji w przypadku gdy dana część lub fragment nie spełni minimalnych wymagań Specyfikacji. 12

13 15. Obmiar robót Roboty można uznać za wykonane pod warunkiem, że zrealizowano je zgodnie z wymaganiami zawartymi w dokumentacji projektowej. Dołączony do dokumentacji przedmiar ma charakter tylko informacyjny i należy go traktować pomocniczo. Należy dokonać własnych obmiarów. Ryzyko kosztów wykonania przedmiotu zamówienia ponosi Wykonawca. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w przedmiarze robót lub gdzie indziej w dokumentacji projektowej nie zwalnia Wykonawcy od obowiązku właściwego wykonania wszystkich prac i instalacji. 16. Odbiory robót i podstawy płatności Zasady odbiorów robót i płatności za ich wykonanie określa umowa pomiędzy Inwestorem a Wykonawcą. Elementem niezbędnym do dokonania odbioru końcowego jest przedstawienie dokumentacji powykonawczej oraz kontrola jakości wykonania. Przy robotach należy przed zasadniczymi odbiorami stosować również odbiory dodatkowe: międzyoperacyjne i częściowe, których głównym celem jest osiągnięcie wysokiej jakości robót Odbiory międzyoperacyjne Odbiór międzyoperacyjny jest to odbiór zakończonego etapu robót mającego istotny wpływ na prawidłowe wykonanie dalszych prac. Odbioru międzyoperacyjnego dokonuje kierownik robót przy udziale majstrów i brygadzistów, którzy uczestniczyli w wykonawstwie danego rodzaju robót oraz ewentualnie przedstawiciel Zamawiającego lub Inwestora i inne osoby, których udział w komisji odbiorczej jest celowy. Z każdego dokonanego odbioru powinien być sporządzony protokół podpisany przez wszystkich członków komisji, zawierający ocenę wykonanych robót i ewentualne zalecenia, które powinny być wykonane przed podjęciem dalszych prac. Wyniki dokonanego odbioru międzyoperacyjnego powinny być wpisane do dziennika budowy. 13

14 16.2 Odbiory częściowe Odbiorem częściowym może być objęta część obiektu lub instalacji, stanowiąca etapową całość. Odbiór tych robót powinien być przeprowadzony komisyjnie w obecności przedstawiciela Zamawiającego. Z dokonanego odbioru należy spisać protokół, w którym powinny być wymienione ewentualne wykryte wady (usterki) oraz określone warunki ich usunięcia. Odbiorowi częściowemu podlegają w szczególności: Zakończone roboty instalacyjne obejmujące kompletne pomieszczenia lub rejony pomieszczenia Odbiór końcowy Zasady odbiorów robót i płatności za ich wykonanie określa umowa pomiędzy Inwestorem a Wykonawcą. Elementem niezbędnym do dokonania odbioru końcowego jest przedstawienie dokumentacji powykonawczej oraz kontrola jakości wykonania. Przed przystąpieniem do odbioru końcowego Wykonawca robót zobowiązany jest do: przygotowania dokumentów potrzebnych do należytej oceny wykonanych robót będących przedmiotem odbioru ( patrz punkt Dokumentacja powykonawcza ), złożenia wniosku o dokonanie odbioru, umożliwienia komisji odbioru zapoznania się z w/w dokumentami i przedmiotem odbioru. Wykonawca zobowiązuje się do udzielenia niezbędnej pomocy w czasie prac komisji odbioru, w tym zapewnieniu wykwalifikowanego personelu, narzędzi i urządzeń pomiarowo-kontrolnych w celu wykonania wszystkich działań i weryfikacji, które będą mogły być od niego zażądane. Przy dokonywaniu odbioru końcowego należy: sprawdzić zgodność wykonanych robót z umową, dokumentacją projektowo kosztorysową, warunkami technicznymi wykonania, normami i przepisami, sprawdzić kompletność oraz jakość wykonanych robót, sprawdzić udokumentowanie jakości wykonanych robót (instalacji) odpowiednimi protokołami prób montażowych, sprawdzając przy tym również wykonanie zaleceń i ustaleń zawartych w protokołach prób i odbiorów częściowych. 14

15 Z odbioru końcowego powinien być spisany protokół podpisany przez upoważnionych przedstawicieli Zamawiającego i Wykonawcy oraz osoby biorące udział w czynnościach odbioru. Protokół powinien zawierać ustalenia poczynione w trakcie odbioru, stwierdzone ewentualne wady i usterki oraz uzgodnione terminy ich usunięcia. W przypadku, gdy wyniki odbioru końcowego upoważniają do przyjęcia obiektu do eksploatacji, protokół powinien zawierać odnośne oświadczenie Zamawiającego lub, w przypadku przeciwnym, odmowę wraz z jej uzasadnieniem. Wykonawca adaptacji akustycznej przedstawi dokumentację powykonawczą, która powinna zawierać instrukcje obsługi urządzeń, opis systemu akustycznego, rysunki warsztatowe i powykonawcze wykonanej adaptacji. Zasady odbiorów robót i płatności za ich wykonanie określa umowa pomiędzy Inwestorem a Wykonawcą. Elementem niezbędnym do dokonania odbioru końcowego jest przedstawienie dokumentacji powykonawczej oraz kontrola jakości wykonania. Wykonawca przekaże karty gwarancyjne na wszystkie materiały lub na całość prac montażowych. Okres gwarancji rozpoczyna się wraz z datą końcowego odbioru. Wykonawca przedstawi w formie opisu sposób konserwacji ruchomych ustrojów akustycznych oraz foteli. Wykonawca dostarczy Świadectwa Odporności Pożarowej dla zainstalowanych materiałów adaptacji akustycznej. Świadectwa Odporności Pożarowej dla wszystkich materiałów powinny spełniać albo przewyższać wymagane pożarowe normy. Świadectwa należy dołączyć do dokumentacji powykonawczej. 17. Rozwiązania zamienne i równoważne Projekt i Specyfikacja Techniczna Wykonania i Odbioru Robót zostały opracowane na podstawie wytycznych Zamawiającego i były z nim konsultowane. Z uwagi na to, że Projekt oraz Specyfikacja Techniczna Wykonania i Odbioru Robót stanowią kompletne, podlegające prawu autorskiemu rozwiązanie techniczne wszelkie modyfikacje projektu, a także stosowanie urządzeń zamiennych i równoważnych wymaga akceptacji autorów projektu. Wszelkie modyfikacje projektu będą oceniane przez projektanta pod względem spełnienia wyspecyfikowanych parametrów technicznych i ilościowych, które w świetle przyjętych założeń jakościowych są istotne, aby uzyskać zakładany efekt techniczny i artystyczny. W celu dokonania takiej oceny Wykonawca systemu zobowiązany jest do dostarczenia Zamawiającemu oraz Projektantowi stosownych wniosków materiałowych zawierających kartę katalogową proponowanego wyrobu oraz wszelkie wymagane prawem atesty i certyfikaty. 15

16 Przykładowy wzór wniosku materiałowego zamieszczono poniżej. Podczas instalacji dopuszczalne jest stosowanie jedynie materiałów i urządzeń pozytywnie zatwierdzonych przez Inwestora oraz Projektanta. 18. Normy, oznaczenia i przepisy związane Obowiązkiem Wykonawcy jest zapewnienie wykonania prac montażowych zgodnie z obowiązującym w Polsce prawem, normami, standardami oraz zaleceniami. Normy, przepisy oraz powiązane dokumenty zastosowane w niniejszym opracowaniu zawierają m.in.: 1. Ustawa z dnia r Prawo Budowlane Dz.U nr 89, poz.414, 2. Ustawa z dnia roku o wyrobach budowlanych Dz.U. z 2004 r. nr 92,poz Rozporządzenie Ministra Infrastruktury z dnia roku w sprawie sposobu deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. z 2004 roku nr 198 poz wraz z przepisami pochodnymi ) 4. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, 5. Rozporządzenie Ministra gospodarki z dnia roku w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych Dz. U. z 1999 roku nr 80 poz Rozporządzenie Ministra Infrastruktury z dnia 7 kwietnia 2004r, zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. 109, poz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r, w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej. Dz. U. Nr 80, poz. 563, 8. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. Nr 75, poz. 690, 9. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Dz. U nr 47 poz. 401, Polskie Normy Budowlane: 10. PN-EN 13964: Sufity podwieszane. Wymagania i metody badań, 11. PN-72/B Roboty okładzinowe. Suche tynki. Wymagania i badania przy odbiorze, 12. PN-72/B Wymagania dla płyt gipsowo-kartonowych, 16

17 13. PN-EN 520+A1:2010 Płyty gipsowo-kartonowe Definicje, wymagania i metody badań, 14. PN-EN 14195:2006/Ap1:2008 Elementy szkieletowej konstrukcji metalowej do stosowania z płytami gipsowo-kartonowymi Definicje, wymagania i metody badań, 15. PN-EN ISO 7050:1999 Wkręty samogwintujące z łbem stożkowym, z wgłębieniem krzyżowym, 16. PN-EN 13963:2008 Materiały do spoinowania płyt gipsowo-kartonowych Definicje, wymagania i metody badań, 17. PN-EN 14190:2007 Wyroby wytworzone w procesie obróbki płyt gipsowo-kartonowych Definicje, wymagania i metody badań, 18. PN-EN :2009 Metalowe siatki, narożniki i listwy podtynkowe Definicje, wymagania i metody badań Część 1: Tynki wewnętrzne, 19. PN-B-79405:1997 Płyty gipsowo-kartonowe, 20. PN-B-79405:1997/Ap1:1999 Płyty gipsowo-kartonowe, 21. PN-93/B Odporność ogniowa, 22. PN-EN 10162:2005 Kształtowniki stalowe wykonane na zimno. Warunki techniczne dostawy. Tolerancje wymiarów i przekroju poprzecznego, 23. PN-EN 10142:2003 Taśmy i blachy ze stali niskowęglowej ocynkowane ogniowo w sposób ciągły do obróbki plastycznej na zimno. Warunki techniczne dostawy. 17

18 19. Wniosek materiałowy Zamawiający: Tytuł Projektu: Inwestor Zastępczy: Wykonawca: Wniosek o zatwierdzenie Materiałów i Urządzeń Nr dok. Miejsce i data wystawienia: Rodzaj materiału: Producent: Odniesienie do wymagań kontraktu: Uwagi: Planowana data dostawy na plac budowy: Planowana data wbudowania: Załączniki: Karta katalogowa wyrobu Atesty / certyfikaty Wnioskuję o zgodę na dostawę / zainstalowanie w/w Materiałów / Systemu Wypełnił Imię i Nazwisko: Stanowisko: Podpis, data 18
