1 Załącznik nr 4 do SIWZ Postępowanie nr ZWL/OŁM/05/2014 SPECYFIKACJA TECHNICZNA SPRZĘTU I NARZĘDZI UŻYWANYCH PRZY WYCINCE PODROSTÓW I GAŁĘZI PRZY LINIACH ELEKTROENERGETYCZNYCH w PGE Dystrybucja S.A. PO MODYFIKACJI 3

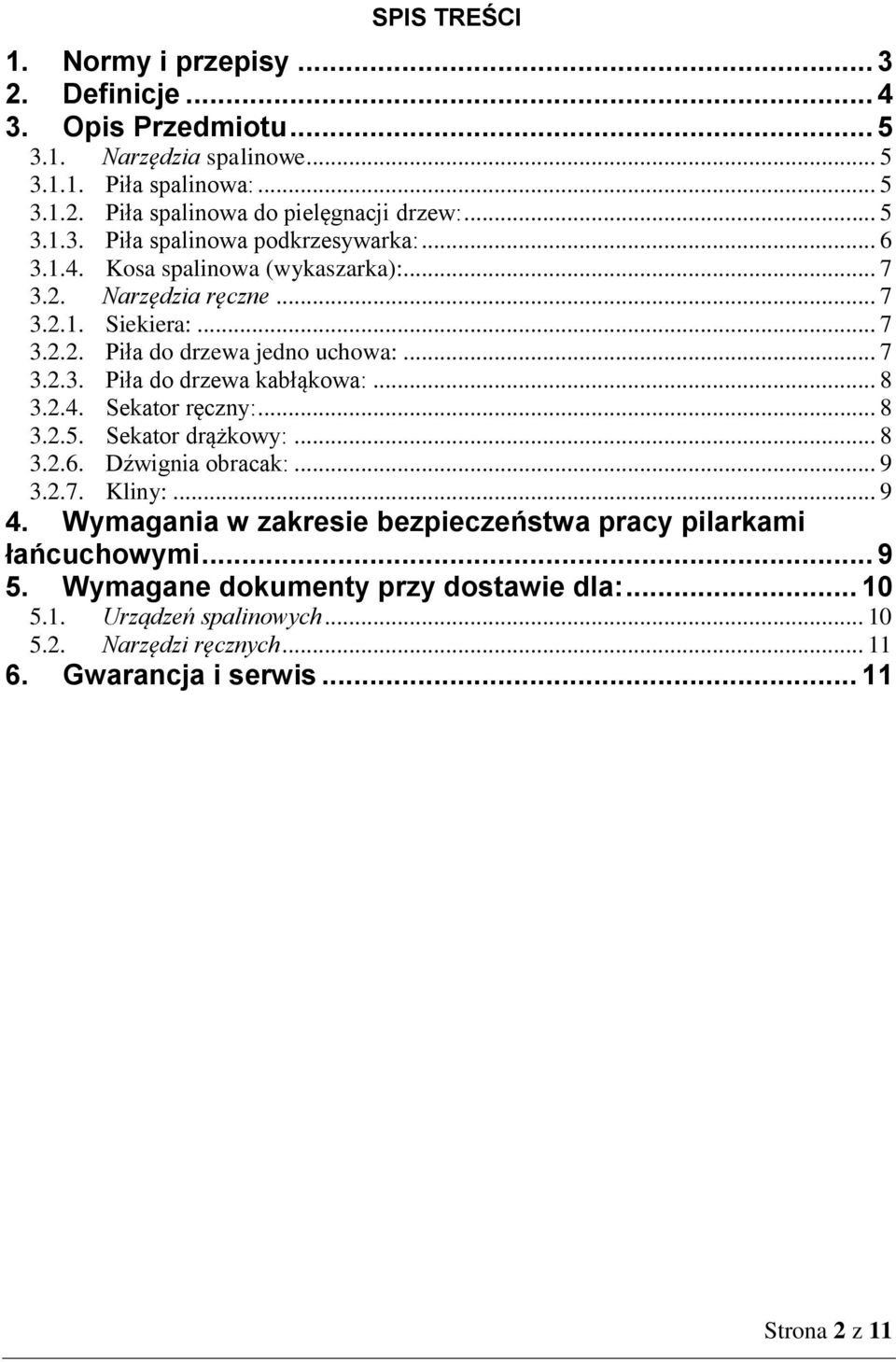

2 SPIS TREŚCI 1. Normy i przepisy Definicje Opis Przedmiotu Narzędzia spalinowe Piła spalinowa: Piła spalinowa do pielęgnacji drzew: Piła spalinowa podkrzesywarka: Kosa spalinowa (wykaszarka): Narzędzia ręczne Siekiera: Piła do drzewa jedno uchowa: Piła do drzewa kabłąkowa: Sekator ręczny: Sekator drążkowy: Dźwignia obracak: Kliny: Wymagania w zakresie bezpieczeństwa pracy pilarkami łańcuchowymi Wymagane dokumenty przy dostawie dla: Urządzeń spalinowych Narzędzi ręcznych Gwarancja i serwis Strona 2 z 11

3 1. Normy i przepisy 1. PN-EN ISO :2012 część 1: Maszyny dla leśnictwa, wymagania bezpieczeństwa i badania pilarek łańcuchowych przenośnych, 2. PN-EN ISO :2012 część 2: Pilarki łańcuchowe do pielęgnacji drzew, 3. Ustawa z dnia 12 grudnia 2003 r. o ogólnym bezpieczeństwie produktów (Dz.U ), 4. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jedn.: Dz.U z późn. zm.), 5. Rozporządzenie Ministra Gospodarki z dnia 28 marca 2013 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych (Dz.U ). Dyrektywy WE obowiązują każdego producenta: Pilarek spalinowych: 2006/42/WE(dyrektywa maszynowa), 2004/108/WE(dyrektywa kompatybilności elektromagnetycznej), 2000/14/WE (dyrektywa emisji hałasu do otoczenia) została opracowana oraz wykonana zgodnie z następującymi normami na podstawie badania typu (próba homologacyjna): EN ISO , EN 55012,EN , 2000/14/WE, dodatek V Przy ustaleniu odpowiadającego wynikom pomiarów oraz gwarantowanego poziomu mocy akustycznej z uwzględnieniem wymagań stawianych przez normę ISO 9207, Poziom ciśnienia akustycznego L peq odpowiednio do norm ISO 11201, Poziom mocy akustycznej L weq odpowiednio do normy ISO 3744, Wartość drgań a odpowiednio hveq do normy EN ISO Kos spalinowych: Strona 3 z 11

4 spełnia wymagania określone przez przepisy wprowadzające Wytyczne 2006/42/WE, 2004/108/WE oraz 2000/14/WE i została opracowana oraz wykonana zgodnie z następującymi normami: EN ISO 11806, EN 55012, EN Przy ustaleniu odpowiadającego wynikom pomiarów oraz gwarantowanego poziomu mocy akustycznej zastosowano postępowanie przewidziane przez Wytyczne 2000/14/WE, dodatek V, z uwzględnieniem wymagań stawianych przez normę ISO Definicje Piła spalinowa - urządzenie składa się z dwóch podstawowych elementów: łańcuchowego układu tnącego na prowadnicy oraz spalinowej jednostki napędowej. Piła spalinowa do pielęgnacji drzew - urządzenie składa się z dwóch podstawowych elementów: piły łańcuchowej na prowadnicy oraz jednostki napędowej silnik spalinowy. Charakterystyczną cechą wszystkich modeli jest optymalne wyważenie, bardzo skuteczny system antywibracyjny i niewielki ciężar. Piła spalinowa podkrzesywarka urządzenie spalinowe z wysięgnikiem teleskopowym służące do ekonomicznej pielęgnacji drzew z poziomu ziemi do wysokości 5m. Kosa spalinowa (wykaszarka) urządzenie spalinowe zbudowane z dwóch podstawowych elementów: silnika napędzającego układ tnący wyposażony zamiennie w głowicę żyłkową, nóż tnący oraz piłę tarczową wielozębną. Siekiera ręczne narzędzie składające się ze stalowego obucha w kształcie zaostrzonego klina oraz drewnianego lub kompozytowego trzonka. Piła ręczna do drzewa narzędzie ręczne posiadające wymienne brzeszczoty mocowane w oprawach jednoręcznych lub kabłąkowych. Sekator ręczny narzędzie ręczne wyposażone w dźwigniowo sprężynowy układ tnący ze szczękami zachodzącymi na siebie nożycowo lub o budowie kowadełkowej. Sekatory występują w odmianach: Strona 4 z 11

5 - jednoręczny, - dwuręczny, - drążkowy: wyposażony w wymienną piłkę do gałęzi i układ tnący uruchamiany za pomocą linki, taśmy lub dźwigni. Dźwignia obracak wszechstronna dźwignia z ruchomym hakiem do obracania. Uchwyt z tworzywa, obracak wykonany z wytrzymałej stali ze wzmocnieniami na krawędziach. Kliny wykonane z tworzywa sztucznego lub ze stali w kształcie trójkąta służą do obalania, rozłupywania drzew. 3. Opis Przedmiotu 3.1. Narzędzia spalinowe Piła spalinowa: - silnik 2-suwowy, - pojemność skokowa od 45 cm 3 do 51 cm 3, - moc od 2,2 kw do 3,0 kw, - poziom mocy akustycznej do 116dB, - poziom ciśnienia akustycznego do 106dB, - system antywibracyjny, - poziom wibracji przód/tył 2,8-3,5/3,0-3,7 m/s 2, - wielofunkcyjny przełącznik, - waga piły bez urządzenia tnącego od 4,5 kg do 5,3 kg, - osłona części tnącej, - dźwignia hamulca bezwładnościowego ( osłona przednia pilarki), - automatyczne smarowanie łańcucha, - możliwość zastosowania prowadnicy o długości od 35 cm do 40 cm, - boczne kluczowe lub bez kluczowe napinanie łańcucha, - łańcuch 325-1,5mm lub 1,6mm Piła spalinowa do pielęgnacji drzew: - silnik 2-suwowy, - pojemność skokowa od 30 cm 3 do 38 cm 3, Strona 5 z 11

6 - moc od 1,0 kw do 1,8 kw, - poziom mocy akustycznej do 115dB, - poziom ciśnienia akustycznego do 105dB, - system antywibracyjny, - poziom wibracji przód/tył 2,6-4,1/2,7-3,9 m/s 2, - wielofunkcyjny przełącznik, - waga piły bez urządzenia tnącego od 3,0 kg do 3,7 kg, - osłona części tnącej, - dźwignia hamulca bezwładnościowego (osłona przednia pilarki), - automatyczne smarowanie łańcucha, - możliwość zastosowania prowadnicy o długości od 30 cm do 35 cm, - boczne kluczowe napinanie łańcucha, - łańcuch niski profil 3/8-1,3mm Piła spalinowa podkrzesywarka: - silnik 2-suwowy lub 4-suwowy, - pojemność skokowa od 24 cm 3 do 37 cm 3, - moc od 0,9 kw do 1,4 kw, - wysięgnik teleskopowy z płynną regulacją w zakresie: od 2,5 m do 2,7 m złożony od 3,9 m do 4,0 m - rozłożony - regulowany napinacz łańcucha, - długość prowadnicy od 25 cm do 30 cm, - waga piły bez urządzenia tnącego od 6,0 kg do 8,0 kg, - poziom mocy akustycznej do 110 db, - poziom ciśnienia akustycznego do 96 db, - regulowane i automatyczne smarowanie łańcucha, - pas (system) nośny, - osłona części tnącej, - ręczna pompa paliwowa, - system antywibracyjny, - poziom wibracji przód/tył 2,3-3,0/1,5-5,4 m/s 2, - uchwyt wielofunkcyjny, Strona 6 z 11

7 Kosa spalinowa (wykaszarka): - silnik 2-suwowy lub 4-suwowy, - pojemność skokowa od 45 cm 3 do 52 cm 3, - moc od 2,1 kw do 2,4 kw, - waga od 8,3 kg do 9,1 kg, - poziom mocy akustycznej do 117dB, - poziom ciśnienia akustycznego do 102dB, - ręczna pompa paliwowa, - system antywibracyjny, - uchwyt wielofunkcyjny, - głowica żyłkowa, - tarcza tnąca, - tarcza nożowa (trójząb), - osłona dedykowana do danego narzędzia tnącego, - system nośny (szelki) Narzędzia ręczne Siekiera: - długość całkowita od 50 cm do 80 cm, - waga głowicy od 1,0 kg do 1,2 kg, - waga całkowita od 1,4 kg do 1,6 kg, - ochraniacz ostrza, - nieprzywierająca powłoka ostrza, - antypoślizgowa powłoka trzonka, - trzonek wzmocniony Piła do drzewa jedno uchowa: - ergonomiczny uchwyt drewniany lub z tworzywa sztucznego, - ostrze wykonane z hartowanej stali, - ostrze o długości od 30 cm do 40 cm, - waga całkowita od 0,3 kg do 0,6 kg - ostrze odporne na korozję, - uzębienie grupowe ze szczelinami wiórowymi, Strona 7 z 11

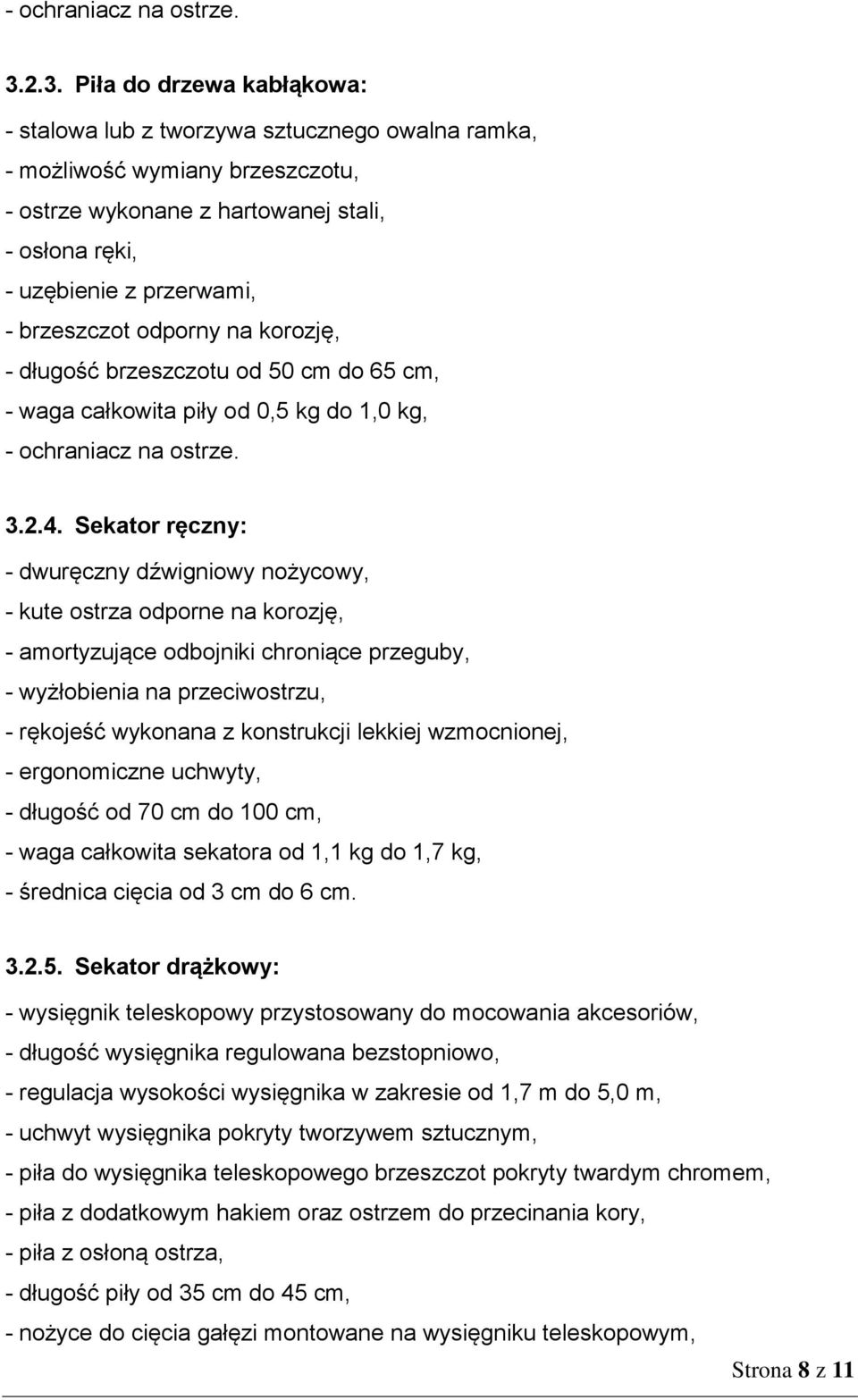

8 - ochraniacz na ostrze Piła do drzewa kabłąkowa: - stalowa lub z tworzywa sztucznego owalna ramka, - możliwość wymiany brzeszczotu, - ostrze wykonane z hartowanej stali, - osłona ręki, - uzębienie z przerwami, - brzeszczot odporny na korozję, - długość brzeszczotu od 50 cm do 65 cm, - waga całkowita piły od 0,5 kg do 1,0 kg, - ochraniacz na ostrze Sekator ręczny: - dwuręczny dźwigniowy nożycowy, - kute ostrza odporne na korozję, - amortyzujące odbojniki chroniące przeguby, - wyżłobienia na przeciwostrzu, - rękojeść wykonana z konstrukcji lekkiej wzmocnionej, - ergonomiczne uchwyty, - długość od 70 cm do 100 cm, - waga całkowita sekatora od 1,1 kg do 1,7 kg, - średnica cięcia od 3 cm do 6 cm Sekator drążkowy: - wysięgnik teleskopowy przystosowany do mocowania akcesoriów, - długość wysięgnika regulowana bezstopniowo, - regulacja wysokości wysięgnika w zakresie od 1,7 m do 5,0 m, - uchwyt wysięgnika pokryty tworzywem sztucznym, - piła do wysięgnika teleskopowego brzeszczot pokryty twardym chromem, - piła z dodatkowym hakiem oraz ostrzem do przecinania kory, - piła z osłoną ostrza, - długość piły od 35 cm do 45 cm, - nożyce do cięcia gałęzi montowane na wysięgniku teleskopowym, Strona 8 z 11

9 - nożyce wyposażone w ostrze tnące w dół z wyciągiem, - nożyce wyposażone w linkę pociągową zakończoną uchwytem poprzecznym, - waga całkowita urządzenia do 3,0 kg Dźwignia obracak: - kuta dolna część, - dźwignia wyposażona w hak, - dźwignia zakończona plastikowym uchwytem, - długość dźwigni od 80 cm do 110 cm, - waga całkowita urządzenia od 1,5 kg do 2,0 kg Kliny: - do obalania, - z wytrzymałego tworzywa sztucznego, - długość od 18 cm do 23 cm, - szerokość od 70 mm do 80 mm, - wysokość od 25 mm do 30 mm, - waga 0,2 kg do 0,5 kg. 4. Wymagania w zakresie bezpieczeństwa pracy pilarkami łańcuchowymi Uchwyty pilarki dla obu rąk operatora powinny umożliwić pełne bezpieczne ich pochwycenie w rękawicach ochronnych, a operator w każdej chwili powinien mieć możliwość prawą ręką (w rękawicy) wyłączyć pracujący silnik. Pilarka powinna być wyposażona w osłony przy przednim i tylnym uchwycie chroniące operatora przed ewentualnym urazem wynikającym z kontaktu z piłą łańcuchową. Osłona ( dźwignia hamulca bezwładnościowego) znajdująca się przy przednim uchwycie powinna w chwili nacisku uruchamiać jednocześnie hamulec powodujący natychmiastowe zatrzymanie urządzenia, np.: przy wstecznym odbiciu pilarki. Pilarka powinna być także wyposażona w tzw. wychwytnik piły łańcuchowej w przypadku jej pęknięcia oraz w zderzak oporowy pozwalający na bezpieczne Strona 9 z 11
