1 KOLEKCJA PUNKTÓW MOCUJĄCYCH /elementów przyłączeniowych/ wkręcanych i do przyspawania, bardzo mocnych Wydanie 17

2 RUD stanowi poręcznie jakości Deklaracja misji Firma nasza jest dynamicznie rozwijającym się, działającym na całym świecie, nowoczesnym przedsiębiorstwem rodzinnym. Naszym celem jest stałe, zorientowane na zysk, rozwijanie naszego przedsiębiorstwa i osiągnięcie wiodącej pozycji dla naszych produktów i usług w objętych naszą działalnością segmentach rynku. Dysponując ponad 130-letnim doświadczeniem opracowujemy, wychodząc od łańcucha z prętów okrągłych, przyszłościowe rozwiązania problemów, oferujemy systemy łańcuchowe i elementy konstrukcyjne w najróżniejszych formach i dla najbardziej różnorodnych dziedzin zastosowania. 50 PUNKTY MOCUJĄCE BG Organ kontrolny PZNM Skontrolowany i dopuszczony Komisja Branżowa Żelazo i Metal I Innowacyjność i sprawy jakości stawiane są w firmie RUD na pierwszym miejscu. Firma RUD przodowała zawsze w decydujących kierunkach rozwojowych. Przykłady z zakresu łańcuchów przyłączeniowych mocujących. 1967: Atest dla klasy jakości 5, H1-5 wydany przez branżową organizację przedsiębiorstw BG. 1972: Atest dla klasy jakości 8, H1-8 wydany przez Komisję Branżową Żelazo i Metal przy branżowej organizacji przedsiębiorstw BG. Koncepcja modułowa firmy RUD oznacza przyporządkowanie łańcuchów do elementów i ogniw nośnych w sposób wykluczający omyłkową zamianę i wymuszający prawidłowe wykonanie czynności. Koncepcja ta stała się obecnie normą w Ruhrkohle AG. 1981: Firma RUD wypuściła na rynek pierwszą serię elementów przyłączeniowych zabezpieczających typ RBS i RBG, charakteryzujących się czterokrotnym współczynnikiem we wszystkich kierunkach. 1992: Firma RUD otrzymuje jako pierwsza fabryka łańcuchów certyfikację według norm DIN/ISO 9001 dla swojego systemu zapewniania jakości. 1994: Firma RUD otrzymuje jako pierwsza fabryka łańcuchów atest branżowej organizacji przedsiębiorstw BG dla jakości specjalnej VIP o nośności do 30% wyższej niż klasa jakości : Pierwszy uniwersalny punkt mocujący typ PPS! 2006: Jako pierwszy producent firma RUD otrzymuje atest dla wzoru konstrukcyjnego dla łańcuchów z prętów okrągłych zgodnych z PAS 1061 (Publicity Available Specification = uzupełnienie norm z serii DIN-EN 8/8 klasa jakości 10), przyznany przez jednostkę certyfikacyjną i kontrolną PZNM komisji branżowej MO branżowej organizacji przedsiębiorstw BG. Jako pierwszy producent H1-10! 2007: Firma RUD otrzymuje jako pierwsza fabryka łańcuchów atest dla klasy jakości 12 (D1-12) wydany przez Komisję Branżową Żelazo i Metal przy branżowej organizacji przedsiębiorstw BG. System zapewnienia jakości, który został certyfikowany w firmie RUD w grudniu 1992 według norm DIN/ISO 9001 przez Urząd Dozoru Technicznego TÜV oddział dla regionu południowo-zachodniego, wnosi decydujący wkład w sprawę spełnienia tych wymagań. Jego wprowadzenie oznacza ponowne rozszerzenie wymagań w zakresie jakości w porównaniu do stosowanego od 10 lat w firmie RUD systemu zapewnienia jakości według AQAP 4. Także wszystkie pozostałe produkty naszej firmy stanowią rezultat dążenia do osiągnięcia perfekcji w tych zakresach, które stanowią główne dziedziny naszej produkcji, jak zmiana kształtu, spawanie, obróbka cieplna i technika obróbki powierzchni. Długoletnia partnerska współpraca z naszymi klientami, ich zadowolenie i zaufanie, jakie w nas pokładają, stanowią centralny punkt naszego działania. Gwarantujemy innowacyjną technikę jak również najwyższą, stałą jakość i bezpieczeństwo. To wspólna odpowiedzialność nas wszystkich. Międzynarodowa zakładowa rodzina naszej firmy stanowi, dzięki panującej w naszym przedsiębiorstwie kulturze pracy, nacechowanej aktywnym, otwartym i pełnym zaufania podejściem do pracowników jak również dzięki ustawicznemu kształceniu i dokształcaniu, silnie umotywowany, elastyczny, bardzo wydajnie pracujący i kompetentny zespół. 8 8S Skontrolowany i dopuszczony przez branżową organizację przedsiębiorstw BG: Komisja Branżowa Żelazo i Metal Północnoniemiecka Branżowa Organizacja Przedsiębiorstw Żelaza i Stali Skontrolowany i dopuszczony przez branżową organizację przedsiębiorstw BG: BG-Organizacja branżowa ds. utrzymanie pojazdów w dobrym stanie Hamburg Sprawdzony przez TÜV/ Stowarzyszenie Dozoru Technicznego/: TÜV dla Nadrenii 2

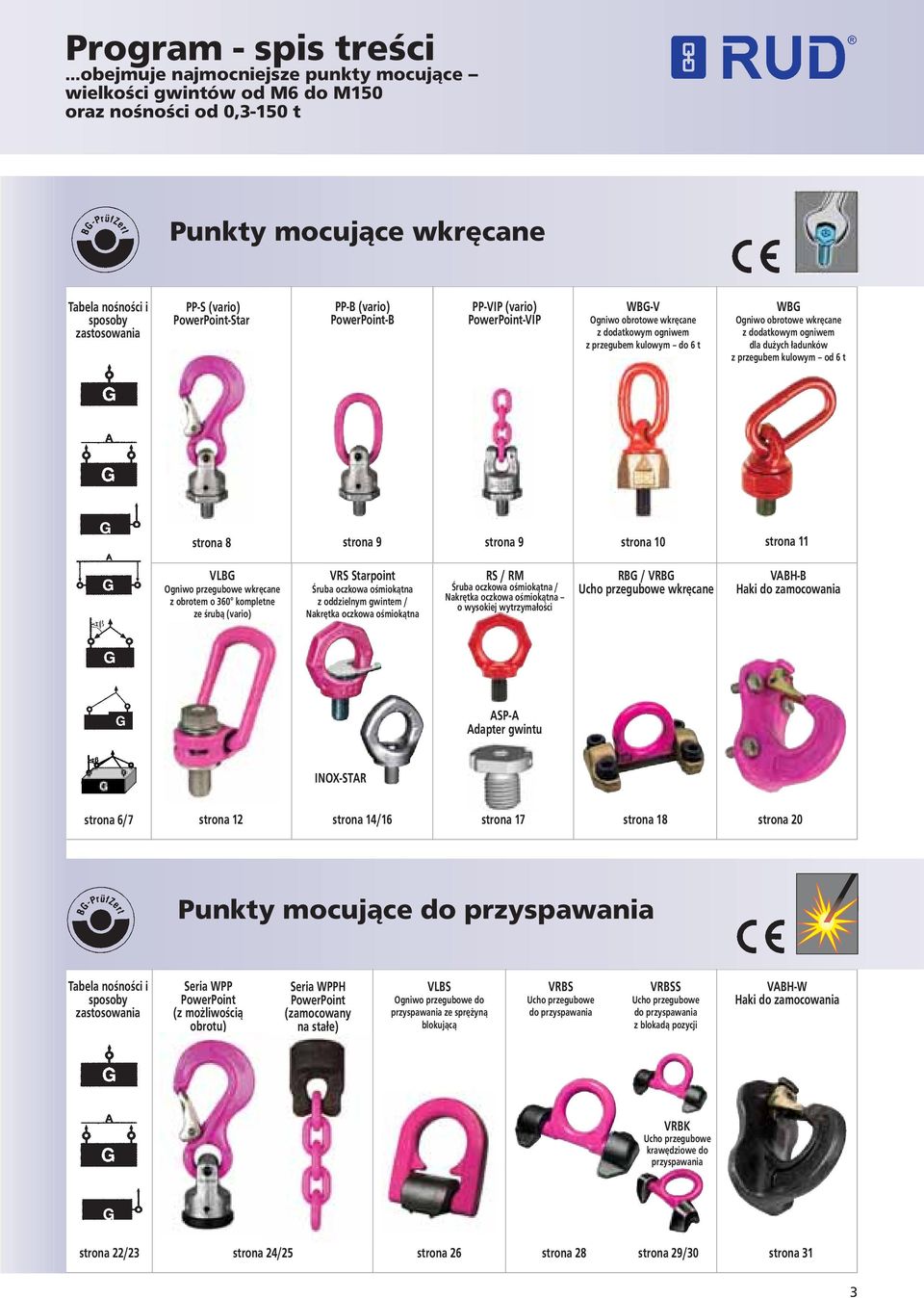

3 Program - spis treści obejmuje najmocniejsze punkty mocujące wielkości gwintów od M6 do M150 oraz nośności od 0,3-150 t Punkty mocujące wkręcane Tabela nośności i sposoby zastosowania PP-S (vario) PowerPoint-Star PP-B (vario) PowerPoint-B PP-VIP (vario) PowerPoint-VIP WBG-V Ogniwo obrotowe wkręcane z dodatkowym ogniwem z przegubem kulowym do 6 t WBG Ogniwo obrotowe wkręcane z dodatkowym ogniwem dla dużych ładunków z przegubem kulowym od 6 t G strona 8 strona 9 strona 9 strona 10 strona 11 VLBG Ogniwo przegubowe wkręcane z obrotem o 360 kompletne ze śrubą (vario) VRS Starpoint Śruba oczkowa ośmiokątna z oddzielnym gwintem / Nakrętka oczkowa ośmiokątna RS / RM Śruba oczkowa ośmiokątna / Nakrętka oczkowa ośmiokątna o wysokiej wytrzymałości RBG / VRBG Ucho przegubowe wkręcane VABH-B Haki do zamocowania ASP-A Adapter gwintu INOX-STAR strona 6/7 strona 12 strona 14/16 strona 17 strona 18 strona 20 Punkty mocujące do przyspawania Tabela nośności i sposoby zastosowania Seria WPP PowerPoint (z możliwością obrotu) Seria WPPH PowerPoint (zamocowany na stałe) VLBS Ogniwo przegubowe do przyspawania ze sprężyną blokującą VRBS Ucho przegubowe do przyspawania VRBSS Ucho przegubowe do przyspawania z blokadą pozycji VABH-W Haki do zamocowania VRBK Ucho przegubowe krawędziowe do przyspawania G strona 22/23 strona 24/25 strona 26 strona 28 strona 29/30 strona 31 3

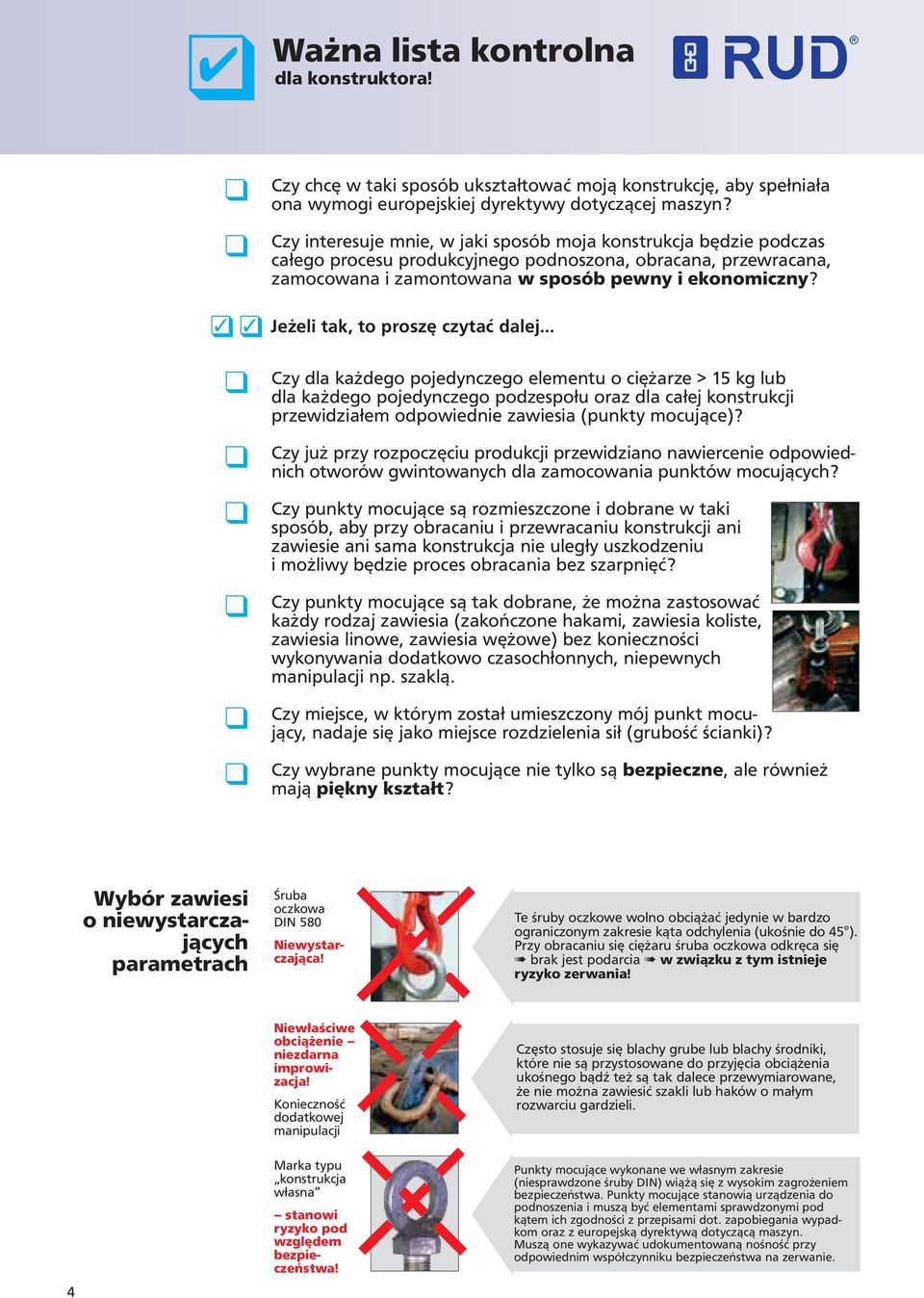

4 Ważna lista kontrolna dla konstruktora! Czy chcę w taki sposób ukształtować moją konstrukcję, aby spełniała ona wymogi europejskiej dyrektywy dotyczącej maszyn? Czy interesuje mnie, w jaki sposób moja konstrukcja będzie podczas całego procesu produkcyjnego podnoszona, obracana, przewracana, zamocowana i zamontowana w sposób pewny i ekonomiczny? Wenn Jeżeli tak, to proszę czytać dalej Czy dla każdego pojedynczego elementu o ciężarze > 15 kg lub dla każdego pojedynczego podzespołu oraz dla całej konstrukcji przewidziałem odpowiednie zawiesia (punkty mocujące)? Czy już przy rozpoczęciu produkcji przewidziano nawiercenie odpowiednich otworów gwintowanych dla zamocowania punktów mocujących? Czy punkty mocujące są rozmieszczone i dobrane w taki sposób, aby przy obracaniu i przewracaniu konstrukcji ani zawiesie ani sama konstrukcja nie uległy uszkodzeniu i możliwy będzie proces obracania bez szarpnięć? Czy punkty mocujące są tak dobrane, że można zastosować każdy rodzaj zawiesia (zakończone hakami, zawiesia koliste, zawiesia linowe, zawiesia wężowe) bez konieczności wykonywania dodatkowo czasochłonnych, niepewnych manipulacji np. szaklą. Czy miejsce, w którym został umieszczony mój punkt mocujący, nadaje się jako miejsce rozdzielenia sił (grubość ścianki)? Czy wybrane punkty mocujące nie tylko są bezpieczne, ale również mają piękny kształt? 4 Wybór zawiesi o niewystarczających parametrach Śruba oczkowa DIN 580 Niewystarczająca! Niewłaściwe obciążenie niezdarna improwizacja! Konieczność dodatkowej manipulacji Marka typu konstrukcja własna stanowi ryzyko pod względem! Te śruby oczkowe wolno obciążać jedynie w bardzo ograniczonym zakresie kąta odchylenia (ukośnie do 45 ). Przy obracaniu się ciężaru śruba oczkowa odkręca się brak jest podarcia w związku z tym istnieje ryzyko zerwania! Często stosuje się blachy grube lub blachy środniki, które nie są przystosowane do przyjęcia obciążenia ukośnego bądź też są tak dalece przewymiarowane, że nie można zawiesić szakli lub haków o małym rozwarciu gardzieli. Punkty mocujące wykonane we własnym zakresie (niesprawdzone śruby DIN) wiążą się z wysokim zagrożeniem. Punkty mocujące stanowią urządzenia do podnoszenia i muszą być elementami sprawdzonymi pod kątem ich zgodności z przepisami dot. zapobiegania wypadkom oraz z europejską dyrektywą dotyczącą maszyn. Muszą one wykazywać udokumentowaną nośność przy odpowiednim współczynniku na zerwanie.

5 CD-ROM ze wskazówkami dla użytkownika punktów mocujących firmy RUD lub strona internetowa Numer Bestell-Nr.: zamówienia: Oferujemy możliwość wyboru i zamówienia ponad 270 różnych, sprawdzonych punktów mocujących, w tym 210 w wersji wkręcanej oraz 60 w wersji do przyspawania, odpowiednio do warunków ich zastosowania. Uwzględnione zostają przy tym takie parametry jak: waga ciężaru zawieszonego, ilość zastosowanych punktów mocujących jak również kąty nachylenia zawiesi. Dla wszystkich punktów mocujących istnieje możliwość wywołania przez kliknięcie myszką wartości nośności dla 14 różnych przypadków zastosowania. Za pośrednictwem logicznej struktury lub prościej za pośrednictwem pomocnych w szukaniu pojęć, takich jak np. wielkość gwintu dla punktów mocujących, dokonujecie Państwo wstępnego wyboru żądanych produktów. Wybrane produkty możecie Państwo wprowadzić do tzw. koszyka towarów, zaktualizować je w razie potrzeby i wydrukować. Konstruktor dysponuje na poziomie obsługi swojego systemu CAD /projektowanie wspomagane komputerowo/ ponad 600 różnymi rysunkami wysyłanymi w formacie plików DXF w wersji danych dwuwymiarowych oraz w wersji danych geometrycznych trójwymiarowych w formacie JGES. Nowość: Z obliczeniami i protokołem kontrolnym dla łańcuchów zabezpieczających 5

6 Punkty mocujące wkręcane Maksymalna waga transportowa G w t przy różnych sposobach zastosowania wielkości gwintu M 6- M150 gwint calowy (UNC, ) i długości specjalne na zamówienie PP-S (vario) PowerPoint-Star PP-B (vario) PowerPoint-B PP-VIP (vario) PowerPoint-VIP VLBG Ogniwo przegubowe wkręcane z obrotem o 360 kompletne ze śrubą (vario) WBG-V Ogniwo obrotowe wkręcane z dodatkowym ogniwem dla dużych ładunków z przegubem kulowym (vario) strona 8 strona 9 strona 9 strona 12 strona 10 ilość cięgien kierunek obciążenia typ gwint PP-S 0,63 t PP-S 1,5 t PP-S 2,5 t PP-S 4 t PP-S 5 t PP-S 8 t VLBG 0,3 t VLBG 0,63 t VLBG 1 t VLBG 1,5 t VLBG 2,5 t VLBG 4 t VLBG 4 t VLBG 5 t VLBG 7 t Sond. VLBG 8 t VLBG 10 t VLBG 15 t VLBG 20 t LBG(3) M16 RS 1t LBG(3) M20 RS 2t WBG-V 0,3 t WBG-V 0,45 t WBG-V 0,6 t WBG-V 1,0 t WBG-V 1,3 t WBG-V 1,8 t WBG-V 2 t WBG-V 3,5 t WBG-V 5 t M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M ,6 1,5 2,5 4 6,7 10 0,3 0,6 1 1,5 2, ,6 0,9 1,2 2,0 2,6 3, , ,4 20 0,6 1, ,2 1,8 2,4 4,0 5,2 7, G ,6 1,5 2, ,3 0,6 1 1,5 2, ,3 0,45 0,6 1,0 1,3 1,8 2 3,5 5 (0,4) (0,6) (0,7) (1,25) (1,5) (2,0) (2,5) (4) (6) , ,6 1, ,6 0,9 1,2 2,0 2,6 3, (0,8) (1,2) (1,5) (2,5) (3) (4,0) (5) (8) (12) ,8 2,1 3,5 5,6 7,1 11,2 0,4 0,8 1,4 2,1 3,5 5,6 5,6 7 9,8 11, ,4 2,8 0,4 0,6 0,8 1,4 1,8 2,5 2,8 4, ,6 1,5 2, ,3 0,6 1 1,5 2, ,3 0,4 0,6 1,0 1,3 1,8 2 3, niesymetryczne 2 0,6 1,5 2, ,3 0,6 1 1,5 2, ,3 0,4 0,6 1,0 1,3 1,8 2 3, ,3 3,2 5,3 8,4 10,5 16,8 0,6 1,3 2,1 3,1 5,2 8,4 8,4 10,514,716, ,5 42 2,1 4,2 0,6 0,9 1,2 2,1 2,7 3,7 4,2 7,3 10, ,9 2,2 3,8 6 7,5 12 0,4 0,9 1,5 2,2 3, ,5 10, ,5 30 1,5 3 0,4 0,6 0,9 1,5 1,9 2,7 3 5,2 7,5 60 niesymetryczne 3+4 0,6 1,5 2, ,3 0,6 1 1,5 2, ,3 0,4 0,6 1,0 1,3 1,8 2 3,5 5 gwint M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M Punkty mocujące firmy RUD = zalety! Wszystkie elementy nośne są przebadane na występowanie pęknięć po przebadaniu ich obciążeniem próbnym zgodnie z EN W przypadku wkręcanych punktów mocujących firmy RUD także śruby są w 100% przebadane na występowanie pęknięć. Czterokrotny współczynnik w każdym kierunku obciążenia. Typ VRS, VRM i VLBG nastawić w kierunku obciążenia. Możliwość płaskiego montażu, wysoka wytrzymałość dynamiczna i statyczna. 6 Szczegóły konstrukcyjne, opatentowane przez firmę RUD, takie jak sprężyna blokująca (VLBS) służąca do wytłumiania powstających dźwięków lub też nakładki dystansowe służące do perfekcyjnego spawania punktowego poszerzają możliwości zastosowania. CD-ROM dotyczący elementów przyłączeniowych firmy RUD ułatwia prawidłową interpretację elementów przyłączeniowych. Elementy przyłączeniowe firmy RUD zostały skonstruowane dla maksymalnych obciążeń dynamicznych wynoszących zmian ciężaru, przy 50% przeciążeniu. W przypadku wyższych obciążeń dynamicznych prosimy skontaktować się z producentem.

7 Punkty mocujące wkręcane Maksymalna waga transportowa G w t przy różnych sposobach zastosowania WBG Ogniwo obrotowe wkręcane z dodatkowym ogniwem dla dużych ładunków z przegubem kulowym Starpoint VRS (vario) Śruba oczkowa ośmiokątna z oddzielnym gwintem Starpoint VRM Nakrętka oczkowa ośmiokątna INOX- STAR Nowość! RS & RM Śruba oczkowa ośmiokątna/nakrętka oczkowa ośmiokątna o wysokiej wytrzymałości VRBG Ucho przegubowe wkręcane Nowość! strona 11 strona 14/16 strona 17 strona 18 WBG 6 - Sond. WBG 8 t WBG 8-Sond. WBG 10 t WBG 10 t WBG 10-Sond. WBG 15 t WBG 15 t WBG 15-Sond. WBG 25 t WBG 30 t WBG 35 t WBG 35-Sond. VRS M8 VRM M8 VRS M10 VRM M10 VRS M12 VRM M12 VRS M16 VRM M16 VRS M20 VRM M20 VRS M24 VRM M24 VRS M30 VRM M30 VRS M36 VRS M42 VRS M48 INOX M12 INOX M16 INOX M20 INOX M24 INOX M30 RS M6 RS M8 RS M10 RS M12 RS M14 RS M16 RS M20 RS M24 RS M30 RS M36 RS M42 RS M48 RBG 3 t VRBG 10 t VRBG 16 t VRBG 30 t VRBG 50 t VRBG 80 t 2x 4x 4x 4x 6x 8x M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M ,512,512, ,2 2,4 3,6 5,2-0,4 0,8 1 1, ,4 4,8 7,2 10,4-0,8 1,6 2 3, ,4 0,4 0,7 1,5 2,3 3,2 4, ,5 1,0 2,0 2, (7,5) (10) (10) (12,5)(12,5)(12,5) (18) (18) (18) (30) (35) (40) (40) ,8 0,8 1,5 3 4,6 6, ,0 2,0 4,0 5, (15) (20) (20) (25) (25) (25) (36) (36) (36) (60) (70) (80) (80) Zalecamy zastosowanie przy tego rodzaju zawiesiu śruby oczkowej VRS-Starpoint z oddzielnym gwintem, nastawnej w kierunku działania siły! 8,4 11,211, ,56 0,56 1 2,1 3,2 4,5 6,3 9,8 12,616,8 0,7 1,4 2,8 3,5-4, , (10,5) (14) (14) (17,5)(17,5)(17,5)(25,2)(25,2)(25,2) (42) (49) (56) (56) ,4 0,4 0,7 1,5 2,3 3,2 4, ,5 1,0 2,0 2, (7,5) (10) (10) (12,5)(12,5)(12,5) (18) (18) (18) (30) (35) (40) (40) ,4 0,4 0,7 1,5 2,3 3,2 4, ,5 1,0 2,0 2, (7,5) (10) (10) (12,5)(12,5)(12,5) (18) (18) (18) (30) (35) (40) (40) 12,6 16,8 16, ,5 31,5 31,5 52, ,5 73,5 0,8 0,8 1,5 3,1 4,8 6,7 9,4 14,7 18,9 25 1,0 2,1 4,2 5,3-25 6, , (15,7) (21) (21) (26,2)(26,2)(26,2) (38) (38) (38) (63) (73,5) (84) (84) ,5 22,5 22,5 37, ,5 52,5 0,6 0,6 1,1 2,2 3,4 4,8 6,7 10,5 13,5 18 0,7 1,5 3,0 3,7-10,5 4, (11,2) (15) (15) (18,8)(18,8)(18,8) (27) (27) (27) (45) (52,5) (60) (60) ,4 0,4 0,7 1,5 2,3 3,2 4, ,5 1,0 2,0 2, (7,5) (10) (10) (12,5)(12,5)(12,5) (18) (18) (18) (30) (35) (40) (40) 2x 4x 4x 4x 6x 8x M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M Mamy dla Państwa właściwe środki pomocnicze. Proszę się z nami skontaktować telefonicznie! Nr telefonu lub bądź info@rud.com Perfekcyjny serwis dla działu CAD. Do Państwa dyspozycji oddajemy dane geometryczne w celu wykonywania konstrukcji. CD-ROM służy obliczaniu, jaki punkt mocujący jest właściwy. Szczególnie pomocne dla konstruktora jest trójwymiarowe przedstawienie punktów mocujących lub Należy kliknąć na zawiesia punkty mocujące 7

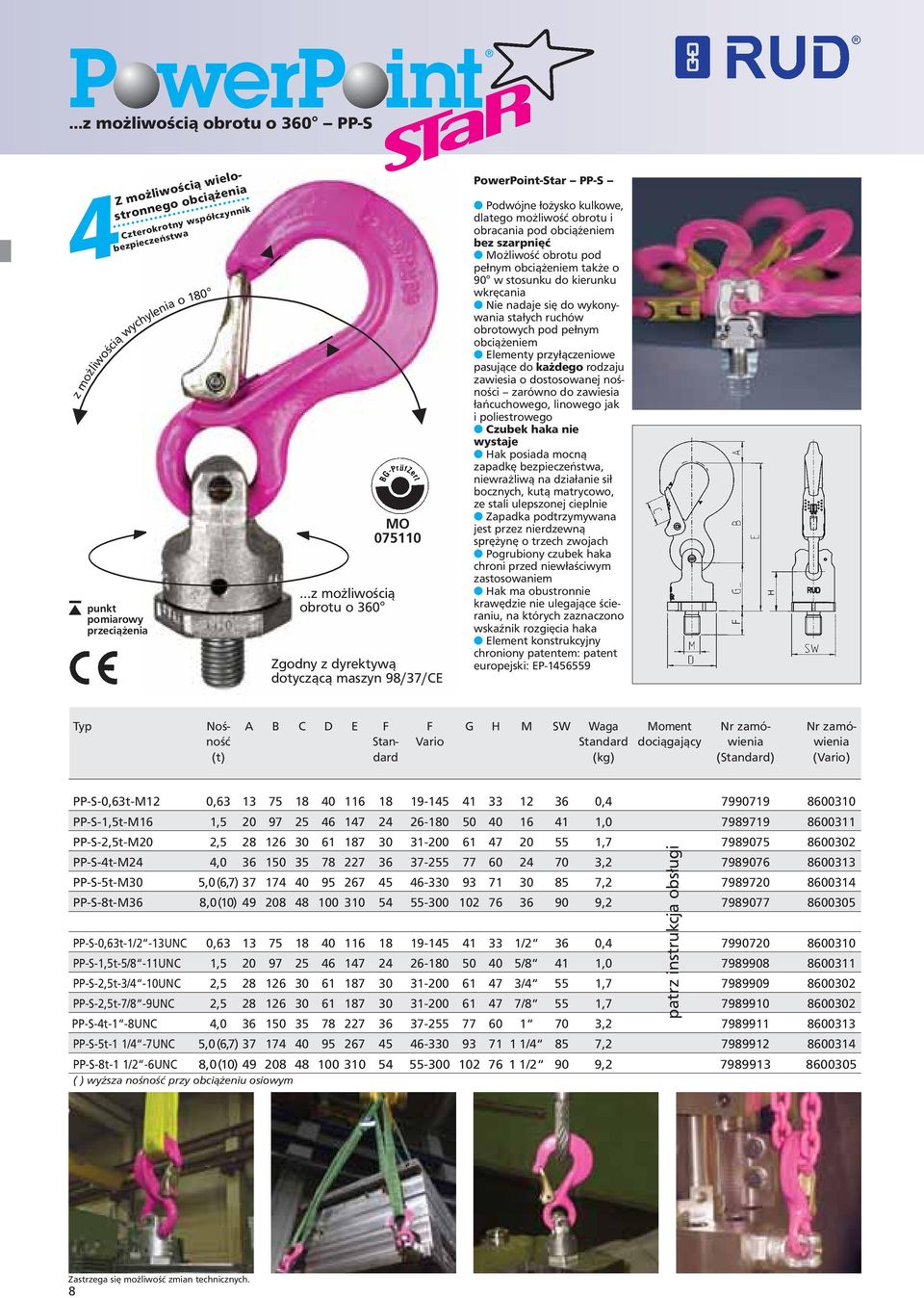

8 z możliwością obrotu o 360 PP-S 4Z możliwością wielostronnego obciążenia Czterokrotny współczynnik z możliwością wychylenia o punkt pomiarowy przeciążenia 180 z możliwością obrotu o 360 MO Zgodny z dyrektywą dotyczącą maszyn 98/37/CE PowerPoint-Star PP-S Podwójne łożysko kulkowe, dlatego możliwość obrotu i obracania pod obciążeniem bez szarpnięć Możliwość obrotu pod pełnym obciążeniem także o 90 w stosunku do kierunku wkręcania Nie nadaje się do wykonywania stałych ruchów obrotowych pod pełnym obciążeniem Elementy przyłączeniowe pasujące do każdego rodzaju zawiesia o dostosowanej nośności zarówno do zawiesia łańcuchowego, linowego jak i poliestrowego Czubek haka nie wystaje Hak posiada mocną zapadkę, niewrażliwą na działanie sił bocznych, kutą matrycowo, ze stali ulepszonej cieplnie Zapadka podtrzymywana jest przez nierdzewną sprężynę o trzech zwojach Pogrubiony czubek haka chroni przed niewłaściwym zastosowaniem Hak ma obustronnie krawędzie nie ulegające ścieraniu, na których zaznaczono wskaźnik rozgięcia haka Element konstrukcyjny chroniony patentem: patent europejski: EP Typ Noś- A B C D E F F G H M SW Waga Moment Nr zamó- Nr zamóność Stan- Vario Standard dociągający wienia wienia (t) dard (kg) (Standard) (Vario) PP-S-0,63t-M12 0, , PP-S-1,5t-M16 1, , PP-S-2,5t-M20 2, , PP-S-4t-M24 4, , PP-S-5t-M30 5,0(6,7) , PP-S-8t-M36 8,0(10) , PP-S-0,63t-1/2-13UNC 0, /2 36 0, PP-S-1,5t-5/8-11UNC 1, /8 41 1, PP-S-2,5t-3/4-10UNC 2, /4 55 1, PP-S-2,5t-7/8-9UNC 2, /8 55 1, PP-S-4t-1-8UNC 4, , PP-S-5t-1 1/4-7UNC 5,0(6,7) /4 85 7, PP-S-8t-1 1/2-6UNC 8,0(10) /2 90 9, ( ) wyższa nośność przy obciążeniu osiowym patrz instrukcja obsługi 8

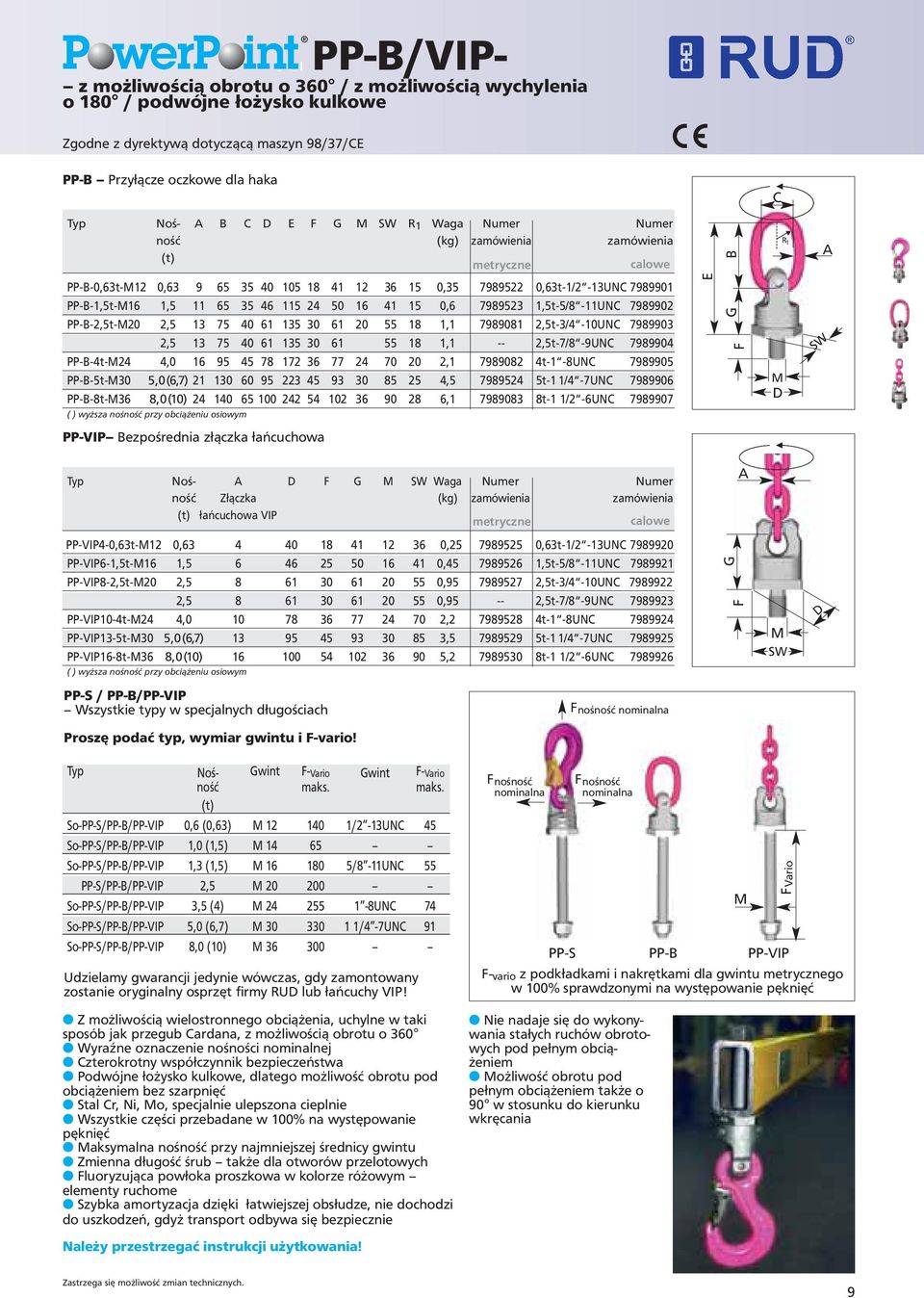

9 PP-B/VIP- z możliwością obrotu o 360 / z możliwością wychylenia o 180 / podwójne łożysko kulkowe PP-B Przyłącze oczkowe dla haka Typ Noś- A B C D E F G M SW R 1 Waga Numer Numer ność (kg) zamówienia zamówienia (t) metryczne calowe PP-B-0,63t-M12 0, , ,63t-1/2-13UNC PP-B-1,5t-M16 1, , ,5t-5/8-11UNC PP-B-2,5t-M20 2, , ,5t-3/4-10UNC , ,1 -- 2,5t-7/8-9UNC PP-B-4t-M24 4, , t-1-8UNC PP-B-5t-M30 5,0(6,7) , t-1 1/4-7UNC PP-B-8t-M36 8,0(10) , t-1 1/2-6UNC ( ) wyższa nośność przy obciążeniu osiowym PP-VIP Bezpośrednia złączka łańcuchowa E G B F C M D R 1 A SW Typ Noś- A D F G M SW Waga Numer Numer ność Złączka (kg) zamówienia zamówienia (t) łańcuchowa VIP metryczne calowe A PP-VIP4-0,63t-M12 0, , ,63t-1/2-13UNC PP-VIP6-1,5t-M16 1, , ,5t-5/8-11UNC PP-VIP8-2,5t-M20 2, , ,5t-3/4-10UNC , , ,5t-7/8-9UNC PP-VIP10-4t-M24 4, , t-1-8UNC PP-VIP13-5t-M30 5,0(6,7) , t-1 1/4-7UNC PP-VIP16-8t-M36 8,0(10) , t-1 1/2-6UNC ( ) wyższa nośność przy obciążeniu osiowym G F M SW D PP-S / PP-B/PP-VIP Wszystkie typy w specjalnych długościach F nośność nominalna Proszę podać typ, wymiar gwintu i F-vario! Typ Noś- Gwint F- Vario Gwint F- Vario ność maks. maks. (t) So-PP-S/PP-B/PP-VIP 0,6 (0,63) M /2-13UNC 45 So-PP-S/PP-B/PP-VIP 1,0 (1,5) M So-PP-S/PP-B/PP-VIP 1,3 (1,5) M /8-11UNC 55 PP-S/PP-B/PP-VIP 2,5 M So-PP-S/PP-B/PP-VIP 3,5 (4) M UNC 74 So-PP-S/PP-B/PP-VIP 5,0 (6,7) M /4-7UNC 91 So-PP-S/PP-B/PP-VIP 8,0 (10) M Udzielamy gwarancji jedynie wówczas, gdy zamontowany zostanie oryginalny osprzęt firmy RUD lub łańcuchy VIP! Z możliwością wielostronnego obciążenia, uchylne w taki sposób jak przegub Cardana, z możliwością obrotu o 360 Wyraźne oznaczenie nośności nominalnej Czterokrotny współczynnik Podwójne łożysko kulkowe, dlatego możliwość obrotu pod obciążeniem bez szarpnięć Stal Cr, Ni, Mo, specjalnie ulepszona cieplnie Wszystkie części przebadane w 100% na występowanie pęknięć Maksymalna nośność przy najmniejszej średnicy gwintu Zmienna długość śrub także dla otworów przelotowych Fluoryzująca powłoka proszkowa w kolorze różowym elementy ruchome Szybka amortyzacja dzięki łatwiejszej obsłudze, nie dochodzi do uszkodzeń, gdyż transport odbywa się bezpiecznie F nośność nominalna F nośność nominalna M PP-S PP-B PP-VIP F- vario z podkładkami i nakrętkami dla gwintu metrycznego w 100% sprawdzonymi na występowanie pęknięć Nie nadaje się do wykonywania stałych ruchów obrotowych pod pełnym obciążeniem Możliwość obrotu pod pełnym obciążeniem także o 90 w stosunku do kierunku wkręcania FVario Należy przestrzegać instrukcji użytkowania! 9

10 Ogniwo przegubowe wkręcane z dodatkowym ogniwem dla dużych ładunków z przegubem kulowym - WBGV - z możliwością obrotu o 360 / uchylne o 180 / podwójne łożysko kulkowe 4Z możliwością wielostronnego obciążenia Czterokrotny współczynnik uchylne o 180 obracalne o 360 * X Y Z kierunek obciążenia MO typ vario z podkładką i nakrętką przebadaną w 100% na występowanie pęknięć nośność nominalna kierunek obciążenia nie jest określony ustawione ręcznie większa nośność () obciążenie pionowe podwójna nośność nominalna (patrz strona 6) Typ Nośność A B C D E F F G M SW X Waga Moment Nr zamówienia Nr zamówienia nominalna Stand. maks. standard dociągający standard Vario z pod- (t) (kg) kładką i nakrętką WBG-V 0,3 -M 8 0,3 (0,4) , WBG-V 0,45-M10 0,45 (0,6) , WBG-V 0,6-M 12 0,6 (0,75) , * * WBG-V 1,0-M14** 1,0 (1,25) , * WBG-V 1,3-M 16 1,3 (1,5) , * * WBG-V 1,8-M 18** 1,8 (2,0) , * WBG-V 2,0-M 20 2,0 (2,5) , * * WBG-V 3,5-M 24 3,5 (4,0) , * * WBG-V 5,0-M 30 5,0 (6,0) , * * *Proszę wybrać zalety jakie daje kolekcja PowerPoint przy porównywalnych cenach, patrz PP-B strona 9! **Czas dostawy na zamówienie zgodnie z instrukcją obsługi *Uwaga: Ogniwa przegubowe WBG-V i WBG stosowane są przy najróżniejszych kierunkach obciążeń. Ogniwo nośne może przy tym przyjmować wszelkie pozycje. Jako nośność nominalną podaliśmy najmniej korzystną możliwą wartość (patrz rysunek X). W przypadku ręcznego ustawiania ogniwa nośnego (patrz rysunek Y) można przyjmować wyższe wartości ( ). Punkt mocujący przeznaczony do zastosowania przy podnoszeniu z możliwością obrotu: Przykład obliczenia potrzebnej długości gwintu Fvario: Fvario: Grubość płyty 50 mm, otwór przelotowy dla śruby M20, długość nakrętki 20 mm, grubość podkładki 3 mm, z doliczeniem końcówki śruby 5 mm (2 x więcej). Długość zamawiana: WBG-V-2,0-M 20 x X = 0 auf Anfrage Możliwość wszechstronnego obciążenia, czterokrotny współczynnik. Możliwość obrotu w pionie pod obciążeniem. Nie ma możliwości obrotu pod pełnym obciążeniem pod kątem poniżej 90 w stosunku do kierunku wkręcania. Nie nadaje się do wykonywania stałych ruchów obracania pod pełnym obciążeniem. Prosty montaż, jedynie nawiercenie jednego otworu gwintowego. Zmienne (vario) długości gwintów. Nadaje się do otworów przelotowych. Śruby przebadane w 100% na występowanie pęknięć! Ochrona powierzchni CORRUD-DT (dwudziestokrotnie lepsza niż powierzchnia ocynkowana galwanicznie). Sprawdzone ogniwo nośne zgodne z EN o wysokiej wytrzymałości. Powierzchnia: powłoka proszkowa w kolorze czerwonym i ocynkowana galwanicznie. Typ vario z podkładką i nakrętką przebadaną w 100% na występowanie pęknięć. Możliwość dostawy WBG-V i WBG także z gwintem calowym.

11 Ogniwo przegubowe wkręcane z dodatkowym ogniwem dla dużych ładunków z przegubem kulowym - WBG - z możliwością obrotu o 360 / uchylne o 180 / podwójne łożysko kulkowe 4Z możliwością wielostronnego obciążenia Czterokrotny współczynnik uchylne o 180 * X Y Z kierunek obciążenia obracalne o 360 WBG RUD nośność nominalna kierunek obciążenia nie jest określony ustawione ręcznie większa nośność () obciążenie pionowe (str. 7) Typ Nośność A B C Ø D E F F vario G M SW Moment Waga Nr zamówienia nominalna dociągający kg F F vario (t) WBG 6-gwint specjalny 6 (7,5) WBG 8-M 36 8 (10) , WBG 8-gwint specjalny 8 (10) WBG 10-M (12,5) , WBG 10-M (12,5) , WBG 10-gwint specjalny 10 (12,5) WBG 15-M (18) , WBG 15-M (18) , WBG 15-gwint specjalny 15 (18) WBG 25-M (30) WBG 25-gwint specjalny 25 (30) WBG 30-M (35) , WBG 30-gwint specjalny 30 (35) WBG 35-M90 35 (40) , WBG 35-gwint specjalny 35 (40) *Uwaga: Ogniwa przegubowe WBG-V i WBG stosowane są w najróżniejszych kierunkach obciążeń. Ogniwo nośne może przy tym przyjmować wszelkie pozycje. Jako nośność nominalną podaliśmy najmniej korzystną możliwą wartość (patrz rysunek X). W przypadku ręcznego ustawiania ogniwa nośnego (patrz rysunek Y) można przyjmować wyższe wartości ( ). Dla większych ciężarów, które są obracane i odwracane. zgodnie z instrukcją obsługi Łożysko kulkowe obracalne pod obciążeniem o 360. Nie ma możliwości obrotu pod pełnym obciążeniem pod kątem poniżej 90 w stosunku do kierunku wkręcania. Nie nadaje się do wykonywania stałych ruchów obracania pod pełnym obciążeniem. Możliwość wszechstronnego obciążenia, czterokrotny współczynnik. Ogniwo nośne wykonane zgodnie z EN stopień 80 (przebadane w 100% na występowanie pęknięć) S = luz maksymalny patrz instrukcja obsługi strona 33. Wskazówka dot. : Zwrócić uwagę na to, aby powierzchnia, do której wkręca się element, była równa. Otwór nagwintowany = średnica nominalna gwintu + 4 mm. Przyłączenie gwintowe na materiale transportowanym musi być odpowiednie do rozkładu siły St 37 (1.0037) 11

12 VIP - Ogniwo przegubowe wkręcane kompletne ze śrubą - VLBG - z możliwością obrotu o 360 4Z możliwością wielostronnego obciążenia Czterokrotny współczynnik standard maks. długość z podkładką i nakrętką MO obracalne o 360 Typ Noś- A B C D E F G H H J K L L M N SW R T ność Stand. maks. Stand. maks. (t) VLBG 0,3t M 8 0, VLBG 0,63t M 10 0, VLBG 1t M VLBG 1,2t M14 1, , VLBG 1,5 M 16 1, , VLBG 2,0t M18 1, , VLBG 2,5t M 20 2, , VLBG 4t M VLBG 4T M , VLBG 5t M , VLBG 7t M , VLBG 8t M , VLBG 10t M , VLBG 15t M VLBG 20t M DB Waga Moment Nr Nr zamówiestandard docią- zamówienia nia vario kg gający (standard) z podkładką i nakrętką 24 0,3 30 Nm ,32 60 Nm , Nm , Nm , Nm ,3 200 Nm ,3 250 Nm ,5 400 Nm ,1 400 Nm ,1 500 Nm ,3 700 Nm ,8 800 Nm , Nm , Nm , Nm VLBG-Z 1t 1/2-13UNC /2 3/ VLBG-Z 1,5t 5/8-11UNC 1, , /8 15/ VLBG-Z 2,5t 3/4-10UNC 2, , /4 1 1/ VLBG-Z 2,5t 7/8-9UNC 2, , /8 1 5/ VLBG-Z 4t 1-8UNC , / VLBG-Z 5t 1 /4-7UNC , /4 1 7/ , Nm , Nm ,3 250 Nm ,3 300 Nm ,5 400 Nm ,3 500 Nm = konstrukcja specjalna śruba nie podlega wymianie! = śruba wyjmowana Maksymalne długości śrub firmy RUD są tak dobrane, że przy zastosowaniu nakrętki sześciokątnej (DIN 980) można zamontować materiał o grubości ok. 8xM (w przypadku M8 do M30) bądź 5xM (przy M36 do M48). W przypadku ruchów obrotowych pod obciążeniem (np. przewracanie) należy stosować kolekcję PowerPoint z podwójnym łożyskiem kulkowym. Ogniwo przegubowe VLBG jest obracalne o 360, nastawne w kierunku podnoszenia. Ogniwo jest przestawne, posiada pełną nośność we wszystkich kierunkach obciążenia, powierzchnia w kolorze różowym powlekana proszkowo. Branżowa organizacja przedsiębiorstw BG zaleca: Należy stosować jedynie śruby dostarczone w dostawie! 12

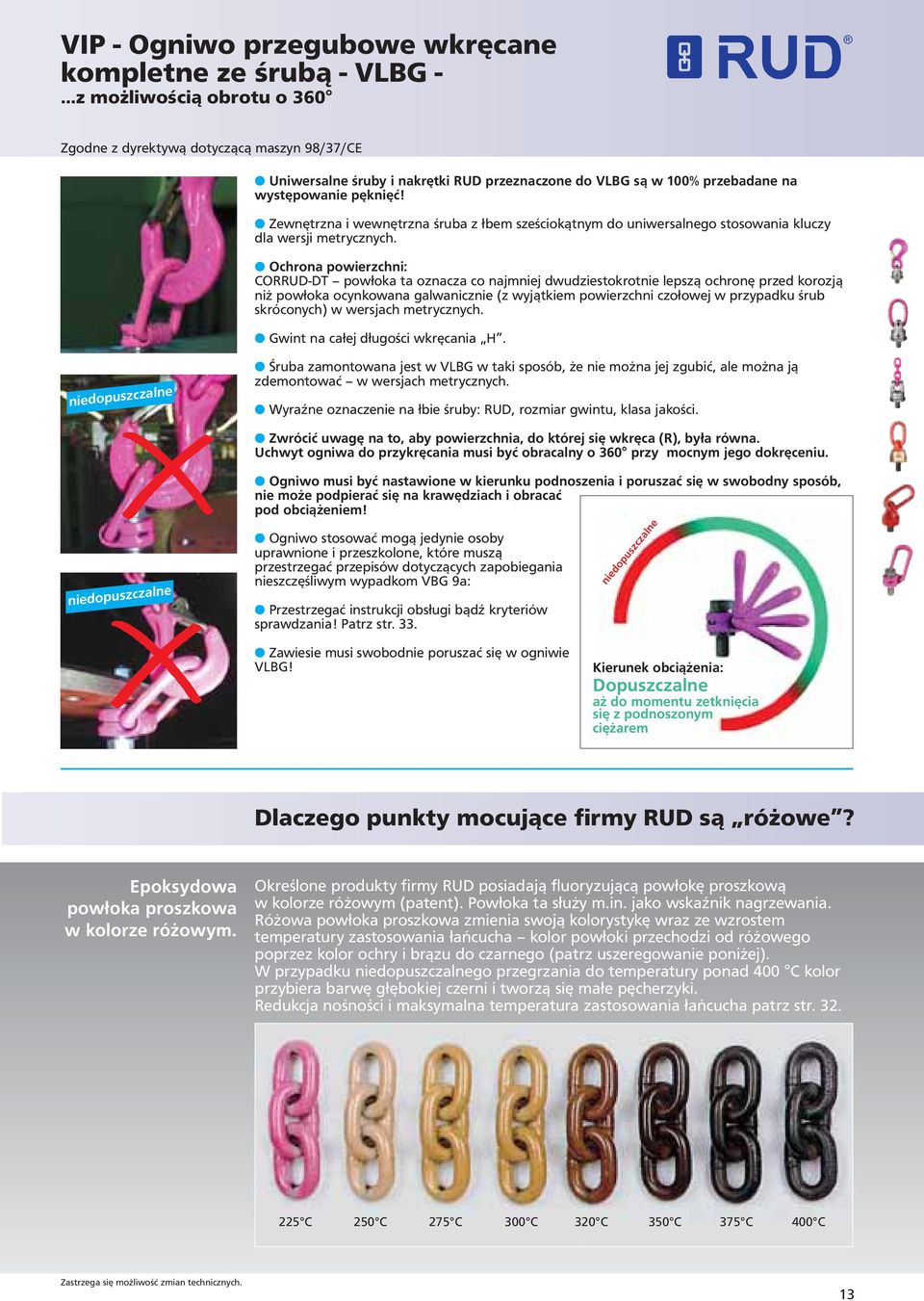

13 VIP - Ogniwo przegubowe wkręcane kompletne ze śrubą - VLBG - z możliwością obrotu o 360 Uniwersalne śruby i nakrętki RUD przeznaczone do VLBG są w 100% przebadane na występowanie pęknięć! Zewnętrzna i wewnętrzna śruba z łbem sześciokątnym do uniwersalnego stosowania kluczy dla wersji metrycznych. Ochrona powierzchni: CORRUD-DT powłoka ta oznacza co najmniej dwudziestokrotnie lepszą ochronę przed korozją niż powłoka ocynkowana galwanicznie (z wyjątkiem powierzchni czołowej w przypadku śrub skróconych) w wersjach metrycznych. Gwint na całej długości wkręcania H. niedopuszczalne Śruba zamontowana jest w VLBG w taki sposób, że nie można jej zgubić, ale można ją zdemontować w wersjach metrycznych. Wyraźne oznaczenie na łbie śruby: RUD, rozmiar gwintu, klasa jakości. Zwrócić uwagę na to, aby powierzchnia, do której się wkręca (R), była równa. Uchwyt ogniwa do przykręcania musi być obracalny o 360 przy mocnym jego dokręceniu. niedopuszczalne Ogniwo musi być nastawione w kierunku podnoszenia i poruszać się w swobodny sposób, nie może podpierać się na krawędziach i obracać pod obciążeniem! Ogniwo stosować mogą jedynie osoby uprawnione i przeszkolone, które muszą przestrzegać przepisów dotyczących zapobiegania nieszczęśliwym wypadkom VBG 9a: Przestrzegać instrukcji obsługi bądź kryteriów sprawdzania! Patrz str. 33. niedopuszczalne Zawiesie musi swobodnie poruszać się w ogniwie VLBG! Kierunek obciążenia: Dopuszczalne aż do momentu zetknięcia się z podnoszonym ciężarem Dlaczego punkty mocujące firmy RUD są różowe? Epoksydowa powłoka proszkowa w kolorze różowym. Określone produkty firmy RUD posiadają fluoryzującą powłokę proszkową w kolorze różowym (patent). Powłoka ta służy m.in. jako wskaźnik nagrzewania. Różowa powłoka proszkowa zmienia swoją kolorystykę wraz ze wzrostem temperatury zastosowania łańcucha kolor powłoki przechodzi od różowego poprzez kolor ochry i brązu do czarnego (patrz uszeregowanie poniżej). W przypadku niedopuszczalnego przegrzania do temperatury ponad 400 C kolor przybiera barwę głębokiej czerni i tworzą się małe pęcherzyki. Redukcja nośności i maksymalna temperatura zastosowania łańcucha patrz str C 250 C 275 C 300 C 320 C 350 C 375 C 400 C 13

14 Śruba oczkowa ośmiokątna Starpoint - VRS - absolutna gwiazda / star / wśród śrub oczkowych F 1 F 1 >F 1 F 1 F 1 4Z możliwością wielostronnego obciążenia Czterokrotny współczynnik F 1 F 1 MO Typ Nośność Waga Nr zamówienia Nr zamónominalna (t) F1 kg A B C D E G K L M N S VRS wienia VRS-F VRS-M 8 0,4 0, , VRS-M10 0,4 0, , * VRS-M12 0,75 0, * VRS-M16 1,5 0, ** VRS-M20 2,3 0, , ** VRS-M24 3,2 0, ** VRS-M30 4,5 1, , *** VRS-M36 7 2, , VRS-M42 9 4, VRS-M , VRS-3/8-16UNC 0,4 0, , /8 1/ VRS-1/2-13UNC 0,75 0, /2 5/ VRS-5/8-11UNC 1,5 0, /8 3/ VRS-3/4-10UNC 2,3 0, /4 1/2 27, VRS-7/8-9UNC 2,3 0, /8 1/2 27, VRS-1-8UNC 3,2 0, / VRS-1 1/4-7UNC 4,5 1, /4 5/8 41, VRS-1 1/2-6UNC 7 2, /2 7/8 49, VRS-1 3/4-5UNC 9 4, / VRS-2-4,5UNC 12 7, / Uwaga: Zabrania się obciążania poprzecznego śrub oczkowych DIN 580! W przypadku wielopunktowego zawiesia dwucięgnowego i trzy-/czterocięgnowego płaszczyzna oczka w śrubach oczkowych musi znajdować się przy mocno dociągniętej śrubie oczkowej w położeniu w kierunku podnoszenia. 14 z możliwością nastawienia w z możliwością obrotu o 360 kierunku podnoszenia * = jednostka opakowania 20 sztuk ** = jednostka opakowania 10 sztuk *** = jednostka opakowania 4 sztuki. Specjalny gwint i specjalne długości patrz lub CD-ROM od 5.2 Porównanie: Śruba oczkowa DIN 580-M20 Starpoint VRS-M20 F: 1200 kg F: 6000 kg M 20 M F: 2300 kg F: 2300 kg Uzyskanie tego jest możliwe jedynie w przypadku śruby oczkowej RUD- STAR-POINT, ponieważ istnieje możliwość nastawienia jej w kierunku podnoszenia, gdy jest mocno dokręcona! W przypadku obrotów pod obciążeniem (np. przewracanie) należy stosować kolekcję PowerPoint z podwójnym łożyskiem kulkowym. Uwaga: Należy przestrzegać instrukcji obsługi!

15 Śruba oczkowa ośmiokątna Starpoint - VRS - absolutna gwiazda / star / wśród śrub oczkowych Kształt: kształt gwiazdkowy różni się wyraźnie od śruby oczkowej DIN 580. Kolor: Zwracająca uwagę, fluoryzująca powłoka proszkowa w kolorze różowym. Typ śruby: W wyraźny sposób oznaczona jest wartość nośności nominalnej dla korzystnego zakresu obciążenia F 1 (niedopuszczalny w przypadku DIN 580). Wartości podane są również w amerykańskich jednostkach obciążenia (funty). Producent, kod, rozmiar gwintu, jakość śruby, znak CE. Kuta, materiał , stal ulepszona cieplnie o wysokiej wytrzymałości, przebadana w 100% elektromagnetycznie na występowanie pęknięć, odpowiada EN STARPOINT Śruba oczkowa VRS-F w kolorze różowym Możliwość dostawy STARPOINT z kluczem czołowym gwiazdowym (typ: VRS-F) bądź doposażenia w taki klucz, w celu umożliwienia montażu bez użycia narzędzi bądź w celu sprawdzenia osadzenia śruby. VRS-F zablokowana obracalna Czterokrotny współczynnik Śruby St 37. Otwór nagwintowany = średnica nominalna gwintu. Przy zastosowaniu zwrócić uwagę na mocne osadzenie śruby z łbem walcowym o gnieździe sześciokątnym. Przy mocnym dokręceniu śruba VRS musi być obracalna o 360. Przed obciążeniem nastawić w kierunku działania siły. Element ten jest chroniony patentem: Patent typu Europapatent EP Śruba z łbem walcowym o gnieździe sześciokątnym, przebadana w 100% na występowanie pęknięć i zabezpieczona przed jej zgubieniem. Klucz czołowy gwiazdowy włożyć do gniazda sześciokątnego aż do unieruchomienia możliwe jest wkręcanie i wykręcanie ręczne potem wyjąć. Przy montażu należy mocno dociągnąć ręcznie, używając klucza sześciokątnego bądź klucza czołowego gwiazdowego. Nie stosować przedłużek. StarPoint - nakrętka oczkowa ośmiokątna - VRM - Ogniwo nośne nakrętki ośmiokątnej oczkowej STARPOINT musi być przy mocnym dokręceniu obracalne o 360. Przed założeniem zawiesia należy ustawić nakrętkę w kierunku działania siły. Należy zapewnić równą powierzchnię przykręcenia (E). Gwint bolca powinien w 100% wypełniać gwint nakrętki. Gwint do nakręcania musi być dostosowany do przykręcenia nakrętki kluczem nasadowym. W przypadku wykonywania ruchów obrotowych pod obciążeniem (np. przewracanie) należy stosować kolekcję PowerPoint z podwójnym łożyskiem kulkowym. Wartości dla nośności obowiązują jedynie w połączeniu z bolcami gwintowanymi o klasie jakości 10.9 min. Wymiary nakrętki VRM patrz rysunek VRS-StarPoint strona 14. Wymiar L odpowiada minimalnej długości nagwintowanego bolca. Uwaga: Przestrzegać instrukcji obsługi! 4Z możliwością wielostronnego obciążenia Czterokrotny współczynnik Typ Nośność Waga Numer nominalna (t) kg A B C D E G H K L M R max S SW zamówienia VRM-M8 0,4 0, , VRM-M10 0,4 0, , VRM-M12 0,75 0, VRM-M16 1,5 0, , (35,5) VRM-M20 2,3 0, VRM-M24 3,2 0, VRM-M30 4,5 1,

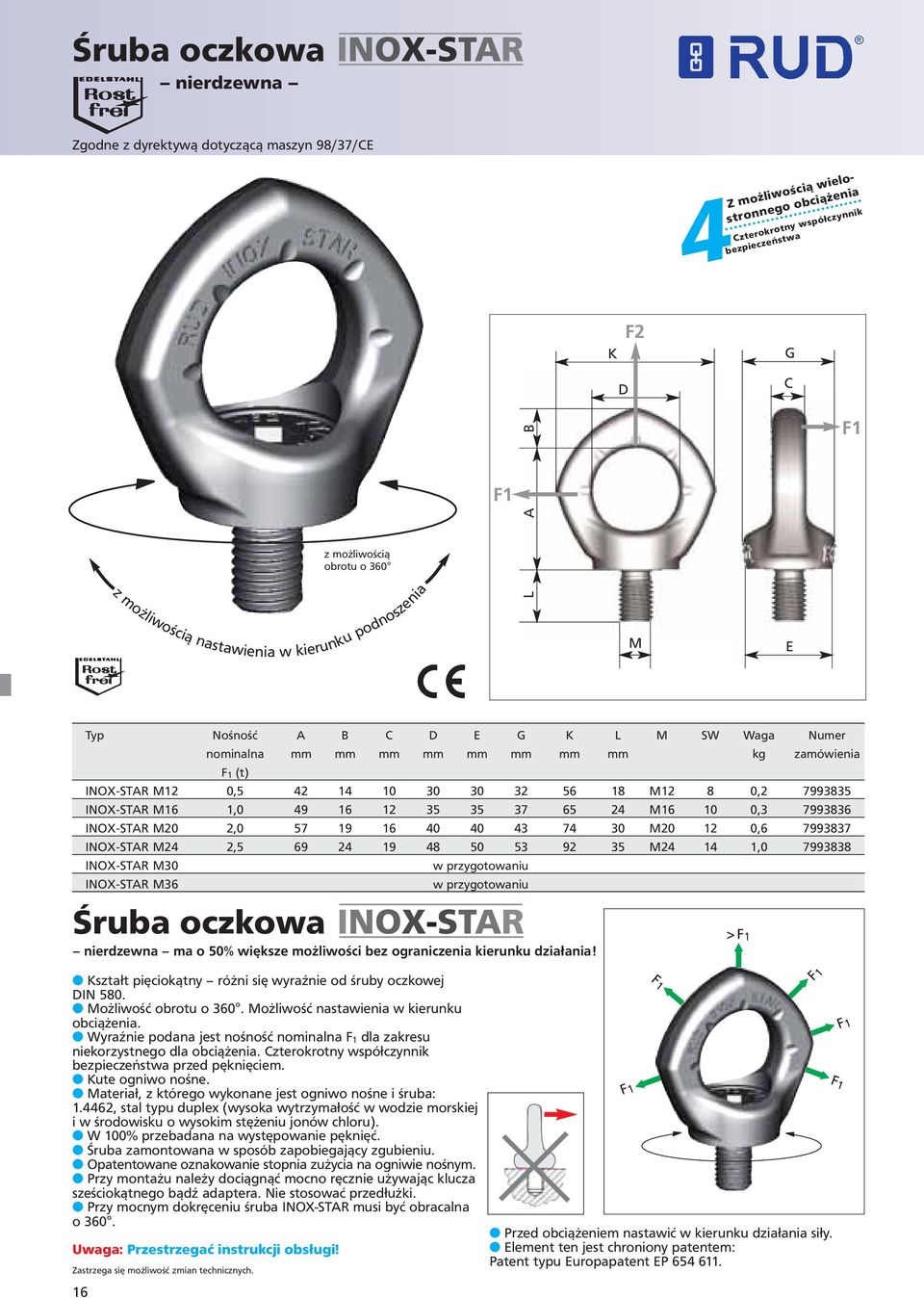

16 Śruba oczkowa INOX-STAR nierdzewna 4Z możliwością wielostronnego obciążenia Czterokrotny współczynnik K D F2 G C z możliwością nastawienia w z możliwością obrotu o 360 kierunku podnoszenia F1 L A B M E F1 Śruba oczkowa INOX-STAR nierdzewna ma o 50% większe możliwości bez ograniczenia kierunku działania! Kształt pięciokątny różni się wyraźnie od śruby oczkowej DIN 580. Możliwość obrotu o 360. Możliwość nastawienia w kierunku obciążenia. Wyraźnie podana jest nośność nominalna F 1 dla zakresu niekorzystnego dla obciążenia. Czterokrotny współczynnik przed pęknięciem. Kute ogniwo nośne. Materiał, z którego wykonane jest ogniwo nośne i śruba: , stal typu duplex (wysoka wytrzymałość w wodzie morskiej i w środowisku o wysokim stężeniu jonów chloru). W 100% przebadana na występowanie pęknięć. Śruba zamontowana w sposób zapobiegający zgubieniu. Opatentowane oznakowanie stopnia zużycia na ogniwie nośnym. Przy montażu należy dociągnąć mocno ręcznie używając klucza sześciokątnego bądź adaptera. Nie stosować przedłużki. Przy mocnym dokręceniu śruba INOX-STAR musi być obracalna o 360. Uwaga: Przestrzegać instrukcji obsługi! 16 Typ Nośność A B C D E G K L M SW Waga Numer nominalna mm mm mm mm mm mm mm mm kg zamówienia F 1 (t) INOX-STAR M12 0, M12 8 0, INOX-STAR M16 1, M , INOX-STAR M20 2, M , INOX-STAR M24 2, M , INOX-STAR M30 w przygotowaniu INOX-STAR M36 w przygotowaniu F 1 F1 >F 1 Przed obciążeniem nastawić w kierunku działania siły. Element ten jest chroniony patentem: Patent typu Europapatent EP F 1 F 1 F 1

17 Śruba oczkowa ośmiokątna / nakrętka oczkowa ośmiokątna - RS/RM - o wysokiej wytrzymałości i wykluczająca omyłkową zamianę 4Czterokrotny RS współczynnik F 1 Typ Nośność A B C D E F M T Waga Nr zamówienia nominalna F 1 (t) kg RS RM RS M 6 0, , RS M 8 0, , RS M 10 0, , RS M 12 0, , RS M 14 0, , RS M , (800 kg) RS M 20 1, , RS M , RS M , RS M , RS M , RS M , Dostarczana także z gwintem calowym i specjalnym. Podczas zastosowania należy zwracać uwagę na mocne osadzenie śruby oczkowej i nakrętki! Przy transporcie należy unikać ruchów obrotowych. Musi być zapewniona równa powierzchnia, do której się wkręca (E). W porównaniu z tradycyjnymi śrubami oczkowymi DIN i nakrętkami oczkowymi DIN ta śruba i nakrętka wykluczają omyłkową zamianę dzięki: czerwonemu kolorowi i kształtowi = ośmiokątny, oznacza klasę jakości 8. Oznaczenie: = Wyraźnie podana jest wartość nośności dla zakresu niekorzystnego dla obciążenia, obciążenie poprzeczne (niedopuszczalne w przypadku DIN 580). Adapter gwintu firmy RUD przeznaczony do punktów mocujących firmy RUD Rozwiązuje problemy dla wielu zastosowań Śruba i nakrętka kute, materiał , o wysokiej wytrzymałości, ulepszony cieplnie, przebadany w 100% elektromagnetycznie na występowanie pęknięć, odpowiada EN Czterokrotny współczynnik : - Śruby St 37 (1.0037). Odnośnie stosowania śrub oczkowych RS posiadamy zaświadczenie o braku zastrzeżeń wydane przez Komisję Kontrolną Komisji Branżowej Żelazo i Metal. W przypadku nakrętek oczkowych RM gwint sworznia musi w 100% wypełniać gwint nakrętki. Uwaga: Śruba może się odkręcić przy bocznym obciążeniu! D Często zdarza się, że na obiekcie transportowanym istnieją już nawiercone otwory przeznaczone do starych śrub oczkowych DIN. Jeżeli mają być zastosowane punkty mocujące wkręcane o wysokiej wytrzymałości to otwory te najczęściej są przewymiarowane i trzeba zastosować zbyt duże punkty mocujące. Nowy adapter gwintowy firmy RUD oferuje optymalne rozwiązanie dla takiego przypadku. Zewnętrzny gwint jest dostosowany do starego gwintu a wewnętrzny gwint do nowego, wkręcanego punktu mocującego. Dzięki temu można zaoszczędzić pracochłonnego dopasowywania lub kosztownych zakupów nowych produktów. Przykłady ASP-A Oznaczenie Wielkości gwintu na Wymiary Numer zewnątrz/wewnątrz AØ B C FØ G T zamówienia E/D [mm] [mm] [mm] [mm] [mm] [mm] ASP-A M16/M ASP-A M20/M ASP-A M24/M ASP-A M30/M ASP-A M36/M ASP-A M42/M ASP-A M48/M ASP-A M56/M ASP-A M64/M ASP-A M72/M ASP-A M80/M ASP-A M90/M Nośność odpowiednio do nośności punktu mocującego firmy RUD zamontowanego w gwincie wewnętrznym 17

18 Ucho przegubowe - RBG/VRBG - w wersji do przykręcania, z opatentowanymi nakładkami odciążającymi 4Z możliwością wielostronnego obciążenia Czterokrotny współczynnik RBG 3t uchylne o 180 Przykład: Podkładka ucha RL zintegrowana z konstrukcją. Możliwość dostarczenia specjalnej śruby RUD w różnych długościach do W max Wmax. 4Z możliwością wielostronnego obciążenia Czterokrotny współczynnik VRBG 10/16t uchylne o 180 4Z możliwością wielostronnego obciążenia Czterokrotny współczynnik VRBG 30/50/bis150t

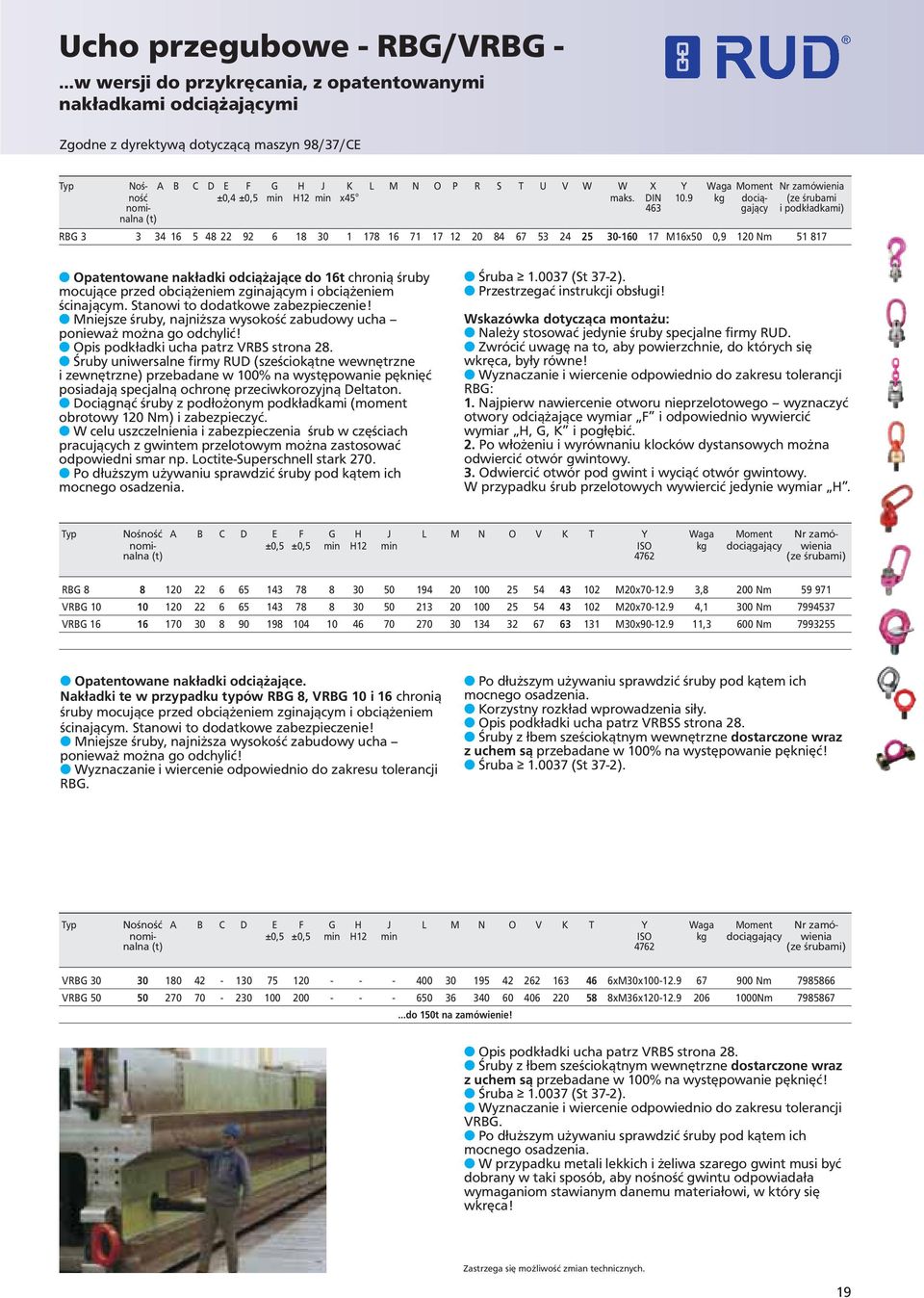

19 Ucho przegubowe - RBG/VRBG - w wersji do przykręcania, z opatentowanymi nakładkami odciążającymi Typ Noś- A B C D E F G H J K L M N O P R S T U V W W X Y Waga Moment Nr zamówienia ność ±0,4 ±0,5 min H12 min x45 maks. DIN 10.9 kg docią- (ze śrubami nomi- 463 gający i podkładkami) nalna (t) RBG M16x50 0,9 120 Nm Opatentowane nakładki odciążające do 16t chronią śruby mocujące przed obciążeniem zginającym i obciążeniem ścinającym. Stanowi to dodatkowe zabezpieczenie! Mniejsze śruby, najniższa wysokość zabudowy ucha ponieważ można go odchylić! Opis podkładki ucha patrz VRBS strona 28. Śruby uniwersalne firmy RUD (sześciokątne wewnętrzne i zewnętrzne) przebadane w 100% na występowanie pęknięć posiadają specjalną ochronę przeciwkorozyjną Deltaton. Dociągnąć śruby z podłożonym podkładkami (moment obrotowy 120 Nm) i zabezpieczyć. W celu uszczelnienia i zabezpieczenia śrub w częściach pracujących z gwintem przelotowym można zastosować odpowiedni smar np. Loctite-Superschnell stark 270. Po dłuższym używaniu sprawdzić śruby pod kątem ich mocnego osadzenia. Śruba (St 37-2). Przestrzegać instrukcji obsługi! Wskazówka dotycząca montażu: Należy stosować jedynie śruby specjalne firmy RUD. Zwrócić uwagę na to, aby powierzchnie, do których się wkręca, były równe! Wyznaczanie i wiercenie odpowiednio do zakresu tolerancji RBG: 1. Najpierw nawiercenie otworu nieprzelotowego wyznaczyć otwory odciążające wymiar F i odpowiednio wywiercić wymiar H, G, K i pogłębić. 2. Po włożeniu i wyrównaniu klocków dystansowych można odwiercić otwór gwintowy. 3. Odwiercić otwór pod gwint i wyciąć otwór gwintowy. W przypadku śrub przelotowych wywiercić jedynie wymiar H. Typ Nośność A B C D E F G H J L M N O V K T Y Waga Moment Nr zamónomi- ±0,5 ±0,5 min H12 min ISO kg dociągający wienia nalna (t) 4762 (ze śrubami) RBG M20x ,8 200 Nm VRBG M20x ,1 300 Nm VRBG M30x ,3 600 Nm Opatentowane nakładki odciążające. Nakładki te w przypadku typów RBG 8, VRBG 10 i 16 chronią śruby mocujące przed obciążeniem zginającym i obciążeniem ścinającym. Stanowi to dodatkowe zabezpieczenie! Mniejsze śruby, najniższa wysokość zabudowy ucha ponieważ można go odchylić! Wyznaczanie i wiercenie odpowiednio do zakresu tolerancji RBG. Po dłuższym używaniu sprawdzić śruby pod kątem ich mocnego osadzenia. Korzystny rozkład wprowadzenia siły. Opis podkładki ucha patrz VRBSS strona 28. Śruby z łbem sześciokątnym wewnętrzne dostarczone wraz z uchem są przebadane w 100% na występowanie pęknięć! Śruba (St 37-2). Typ Nośność A B C D E F G H J L M N O V K T Y Waga Moment Nr zamónomi- ±0,5 ±0,5 min H12 min ISO kg dociągający wienia nalna (t) 4762 (ze śrubami) VRBG xM30x Nm VRBG xM36x Nm do 150t na zamówienie! Opis podkładki ucha patrz VRBS strona 28. Śruby z łbem sześciokątnym wewnętrzne dostarczone wraz z uchem są przebadane w 100% na występowanie pęknięć! Śruba (St 37-2). Wyznaczanie i wiercenie odpowiednio do zakresu tolerancji VRBG. Po dłuższym używaniu sprawdzić śruby pod kątem ich mocnego osadzenia. W przypadku metali lekkich i żeliwa szarego gwint musi być dobrany w taki sposób, aby nośność gwintu odpowiadała wymaganiom stawianym danemu materiałowi, w który się wkręca! 19

20 Haki VIP wkręcane - VABH-B - nowa generacja o lekkiej konstrukcji VABH-B 4Czterokrotny współczynnik Haki do zamocowania jako punkty mocujące na trawersach, do pętli linowych, pętli wężowych i różnych innych zawiesi wyposażonych w ucha lub kolucha owalne. Zakres zastosowania: 120 Dopuszczalne obciążenie: 45 w bocznym kierunku podnoszenia. MW B A F G C H D 120 Punkt pomiaru przeciążenia Znaczniki stopnia zużycia Typ Nośność MW A B C F G H I L Śruba Waga Nr zamówienia (t) uniwersalna kg ze śrubami RUD firmy RUD VABH-B 1,5t 1,5 25 6, x M10 0, VABH-B 2,5t 2,5 30 7, x M12 1, VABH-B 4t x M VABH-B 6,7t 6, x M20 5, I L Stabilne zabezpieczenie haka. Dostawa ze śrubami specjalnymi firmy RUD. Śruby przebadane są w 100% na występowanie pęknięć i zaopatrzone w ochronę przeciwkorozyjną Deltaton. Czubek haka nie wystaje, w związku z tym nie dojdzie do niezamierzonego zaczepienia haka. Poszerzony czubek haka zapobiega niewłaściwemu zastosowaniu uniemożliwia to zawieszanie w małych otworach Opatentowane znaczniki stanu zużycia na haku Możliwość pomiaru dla wskaźnika przeciążenia Możliwość zastosowania także jako hak do łyżki koparki VCGH-G Haki do zamocowania jako punkty mocujące na trawersach, do pętli linowych, pętli wężowych i różnych innych zawiesi wyposażonych w ucha lub kolucha owalne. Dopuszczalne obciążenie do maks. 45 Dopuszczalne obciążenie do ± 15 w bocznym kierunku podnoszenia. C MW A L H D 4Czterokrotny współczynnik 45 B I 15 F G 15 Typ Nośność MW A B C D F G H I L Śruba Waga Nr zamówienia (t) uniwersalna kg ze śrubami bis 45 RUD firmy RUD VCGH-G xM24 6, VCGH-G xM24 10, VCGH-G xM24 17, Stabilne zabezpieczenie haka. Dostawa ze śrubami specjalnymi firmy RUD. Śruby przebadane są w 100% na występowanie pęknięć i zaopatrzone w ochronę przeciwkorozyjną Deltaton. 20 Montaż w miarę możliwości w kierunku podnoszenia.
