1 URZĄD GMINY ŚWIDNICA ul. Długa Świdnica PRZEDMIAR Klasyfikacja robót wg. Wspólnego Słownika Zamówień ROBOTY ZIEMNE CHODNIKI, WEJŚCIA URZĄDZENIA SPORTOWE OGRODZENIE PŁYTY - PIŁKOCHWYTY NAZWA INWESTYCJI : BUDOWA BOISKA WIELOFUNKCYJNEGO ADRES INWESTYCJI : RADOMIA - dz. nr 23 INWESTOR : STOWARZYSZENIE NASZA RADOMIA BRANśA : Budowlana SPORZĄDZIŁ KALKULACJE : Arkadiusz Korotczuk DATA OPRACOWANIA : 01/2013 WYKONAWCA : INWESTOR : Data opracowania 01/2013 Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA STD

2 OGÓLNA CHARAKTERYSTYKA OBIEKTU OPIS TECHNICZNY 1. PRZEDMIOT INWESTYCJI Przedmiotem niniejszego opracowania jest budową boiska wielofuncyjnego o wymiarach 23,0x16,0m na terenie działki nr 23 w miejscowości Radomia. 2. PROJEKTOWANE BOISKO Głównym celem stawianym przez Inwestora jest wybudowanie osiedlowego boiska do gry w piłkę noŝną oraz do gry w koszykówkę i siatkówkę, dostępnego dla wszystkich dzieci i młodzieŝy z okolicy. Zaprojektowano boisko o wymiarach 23,0mx16,0m, na którym zainstalowane będą urządzenia sportowe słuŝące do w/w dyscyplin sportowych. Płytę boiska zlokalizowano zgodnie z rysunkiem projektu zagospodarowania terenu, o wymiarach 20,0m x 13,0m. Płyta boiska o nawierzchni syntetycznej typu Regupol PD o całkowitej grubości systemu 13mm. Nawierzchnia na podbudowie z tłucznia kamiennego gr. 15cm wykonanej na warstwie zagęszczonej podsypki piaskowej gr.10cm. Zaprojektowano ogrodzenie boiska piłkochwytami o wysokości 4,0m i długości 78m. Piłkochwyty z siatki PP o grubości splotu 4-5mm, o oczkach 10x10cm, osadzone na słupkach stalowych z profili prostokątnych i kwadratowych malowanych proszkowo. Odprowadzenie wody opadowej powierzchniowe, poprzez zastosowanie spadku konstrukcji płyty boiska w granicach 0,3-0,5%. WzdłuŜ wszystkich krawędzi płyty boiska przewidziano wykonanie pasów chodnikowych o szerokości 1,5m z kostki polbrukowej betonowej szarej na podsypce cem-piaskowej. Na terenie chodnika moŝna zamontować ławki lub rozkładane trybuny dla publiczności. Płyta boiska i chodniki wokół niej zamknięte betonowymi obrzeŝami o wymiarach 30x8cm na ławie betonowej. 3. OPIS TECHNICZNY BUDOWY BOISKA 3.1. Wymiary płyty boiska: 20,00m x 13,00m 3.2. Nawierzchnia płyty boiska: Regupol PD - system gr.13mm - warstwa uŝytkowa EPDM gr.1-2mm - warstwa elastyczna gr.11-12mm. Najbardziej popularna nawierzchnia na boiska i bieŝnie szkolne oraz korty tenisowe. Jest to nawierzchnia natryskowa bezstykowa zbudowana z następujących warstw: - warstwa spodnia z maty prefabrykowanej gumowej przyklejanej do podłoŝa klejem poliuretanowym. - szpachla poliuretanowa (w przypadku nawierzchni nie przepuszczalnych dla wody) - warstwa uŝytkowa wykonywana natryskowo z mieszaniny poliuretanu oraz kolorowego granulatu EPDM o granulacji 0,5-1,5 mm. Wierzchnia warstwa maty zaszpachlowana jest masą poliuretanową której zadaniem jest wypełnienie wszelkich porów i uzyskanie efektu nawierzchni nie przepuszczalnej. Na zaszpachlowanej warstwie wykonywana jest jednolita warstwa uŝytkowa poprzez maszynowy natrysk z mieszaniny poliuretanu oraz kolorowego granulatu EPDM. Płyta boiska zakończona obrzeŝami betonowymi 30x8cm na ławie oporowej. Kolor: czerwono brązowy Podbudowa płyty boiska: - Wyprofilowana i ustabilizowana mechanicznie warstwa gruntu rodzimego - Zagęszczona podsypka piaskowa frakcji 0-5mm gr. 10cm - Warstwa dolna konstrukcyjna z kruszywa kamiennego fr. 31,5-63mm gr. 10cm - Warstwa górna klinująca z kruszywa kamiennego fr. 0-31,5mm gr.5cm

3 OGÓLNA CHARAKTERYSTYKA OBIEKTU 3.4. Chodniki, wejścia WzdłuŜ wszystkich krawędzi płyty boiska przewidziano wykonanie pasów chodnikowych o szerokości 1,5m z kostki polbrukowej betonowej szarej na podsypce cem-piaskowej i na podbudowie tłuczniowej. Chodnik z kaŝdej strony zakończony obrzeŝem betonowym o wymiarach 30x8cm na ławie betonowej Urządzenia sportowe: - Bramki do mini piłki noŝnej o wymiarach 300x200cm z siatkami kolorowymi, montowane na tuleje, demontowane - 2 Rama bramki wykonana z owalnego profilu 120 x100 mm aluminiowego anodowanego i lakierowanego proszkowo na biało. Wsporniki siatki i łącznik bramki wykonane z rur aluminiowych anodowanych lub stalowych z powłoką galwaniczną. Zaczepy siatki wykonane z tworzywa sztucznego o duŝej wytrzymałości odpornego na warunki atmosferyczne. Wszystkie elementy stalowe złączne bramki posiadają ochronne powłoki galwaniczne. W skład kompletu wchodzi rama główna bramki, wsporniki siatki i łącznik bramki. Produkt spełniający wymogi normy EN Kosze do koszykówki montowane na stałe lub z moŝliwością demontaŝu - 2 W skład kompletu wchodzi tablica 1200 x 900 mm owalna z płyty laminowanej, obręcz standardowa z siatką, wysięgnik o długości 60 cm oraz stojak stalowy z osłoną. Układ skręcanych obejm umoŝliwia regulację wysokości zawieszenia wspornika z tablicą na stojaku w zakresie od 2600 do 3050 mm. Sposób montaŝu zestawu do podłoŝa zapewnia jego szybki demontaŝ i magazynowanie w pomieszczeniach zamkniętych np. w okresie zimy. Produkt spełniający wymogi normy EN Słupki do siatkówki z siatką, demontowane - 1 Wykonane z profilu owalnego (120x100 mm) ze stopu aluminium o powierzchni anodowanej, wzmocnionego wewnętrznie. Komplet składa się z dwóch słupków (jeden z elementami napinającymi, drugi z napinaczem śrubowym siatki) i dwóch osłon ochronnych. Słupki posiadają regulację wysokości zawieszenia siatki w zakresie od 1,07 m do 2, 43 m, co umoŝliwia ich wykorzystanie do gry w tenisa ziemnego, badmintona oraz rozgrywek w siatkówkę juniorów, kobiet i męŝczyzn. Produkt spełniający wymogi normy EN W komplecie tuleje stalowe lub aluminiowe o dł. 320 mm, kolorowa siatka. Wszystkie powyŝsze urządzenia muszą posiadać certyfikat dopuszczalności do stosowania

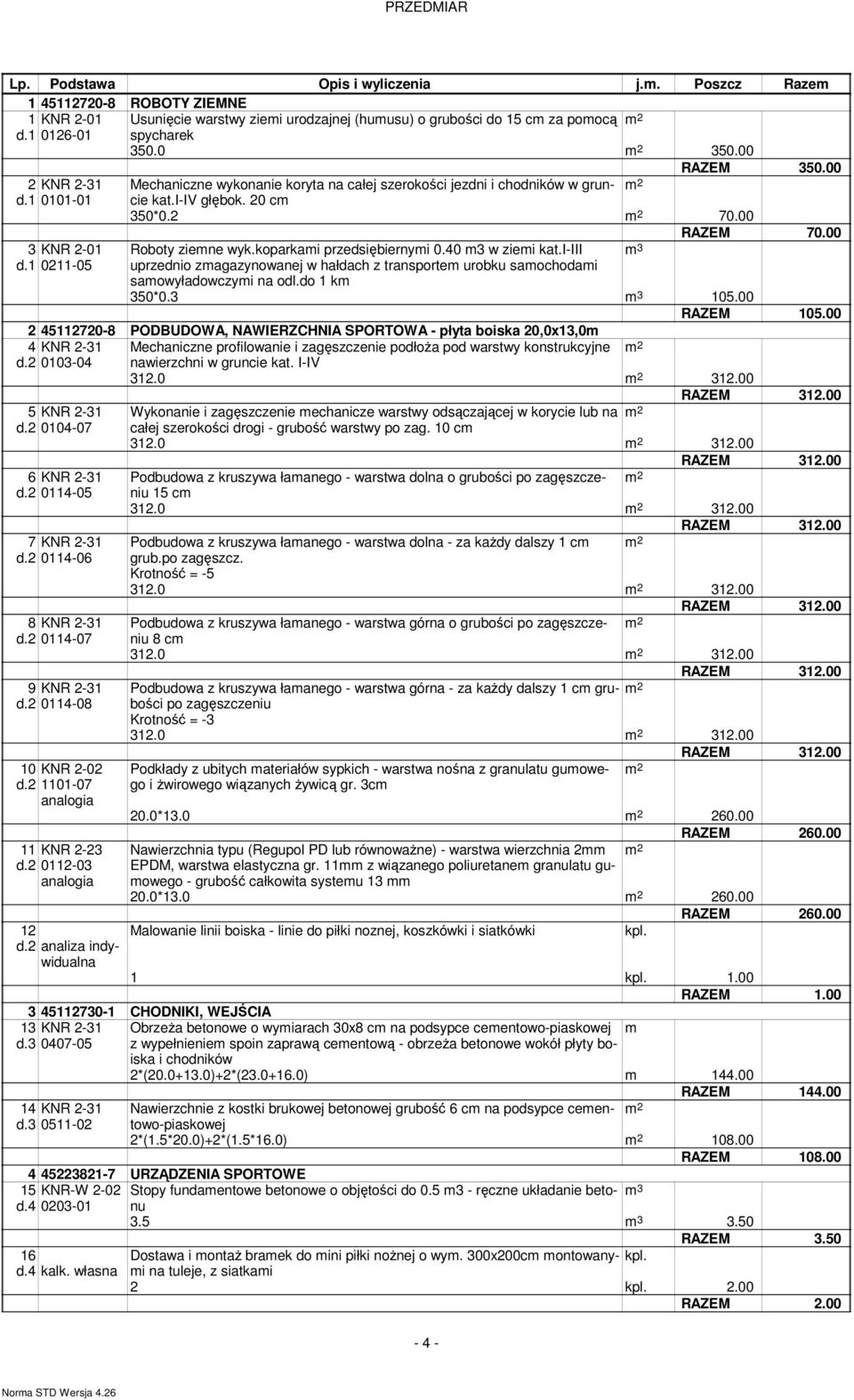

4 PRZEDMIAR Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem ROBOTY ZIEMNE 1 KNR 2-01 Usunięcie warstwy ziemi urodzajnej (humusu) o grubości do 15 cm za pomocą d spycharek RAZEM KNR 2-31 Mechaniczne wykonanie koryta na całej szerokości jezdni i chodników w gruncie d kat.i-iv głębok. 20 cm 350* RAZEM KNR 2-01 Roboty ziemne wyk.koparkami przedsiębiernymi 0.40 m3 w ziemi kat.i-iii m 3 d uprzednio zmagazynowanej w hałdach z transportem urobku samochodami samowyładowczymi na odl.do 1 km 350*0.3 m RAZEM PODBUDOWA, NAWIERZCHNIA SPORTOWA - płyta boiska 20,0x13,0m 4 d.2 KNR KNR 2-31 d KNR 2-31 d KNR 2-31 d KNR 2-31 d KNR 2-31 d KNR 2-02 d KNR 2-23 d d.2 analiza indywidualna Mechaniczne profilowanie i zagęszczenie podłoŝa pod warstwy konstrukcyjne nawierzchni w gruncie kat. I-IV Wykonanie i zagęszczenie mechanicze warstwy odsączającej w korycie lub na całej szerokości drogi - grubość warstwy po zag. 10 cm Podbudowa z kruszywa łamanego - warstwa dolna o grubości po zagęszczeniu 15 cm Podbudowa z kruszywa łamanego - warstwa dolna - za kaŝdy dalszy 1 cm grub.po zagęszcz. Krotność = Podbudowa z kruszywa łamanego - warstwa górna o grubości po zagęszczeniu 8 cm Podbudowa z kruszywa łamanego - warstwa górna - za kaŝdy dalszy 1 cm grubości po zagęszczeniu Krotność = Podkłady z ubitych materiałów sypkich - warstwa nośna z granulatu gumowego i Ŝwirowego wiązanych Ŝywicą gr. 3cm 20.0* RAZEM Nawierzchnia typu (Regupol PD lub równowaŝne) - warstwa wierzchnia 2mm EPDM, warstwa elastyczna gr. 11mm z wiązanego poliuretanem granulatu gumowego - grubość całkowita systemu 13 mm 20.0* RAZEM Malowanie linii boiska - linie do piłki noznej, koszkówki i siatkówki RAZEM CHODNIKI, WEJŚCIA 13 KNR 2-31 d KNR 2-31 d ObrzeŜa betonowe o wymiarach 30x8 cm na podsypce cementowo-piaskowej m z wypełnieniem spoin zaprawą cementową - obrzeŝa betonowe wokół płyty boiska i chodników 2*( )+2*( ) m RAZEM Nawierzchnie z kostki brukowej betonowej grubość 6 cm na podsypce cementowo-piaskowej 2*(1.5*20.0)+2*(1.5*16.0) RAZEM URZĄDZENIA SPORTOWE 15 KNR-W 2-02 Stopy fundamentowe betonowe o objętości do 0.5 m3 - ręczne układanie betonu m 3 d m RAZEM Dostawa i montaŝ bramek do mini piłki noŝnej o wym. 300x200cm montowanymi na tuleje, z siatkami

5 PRZEDMIAR Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 17 Dostawa i montaŝ konstrukcji do koszykówki wraz z tablicami i obręczami i siatką Dostawa i montaŝ słupków do siatkówki montowanych na tuleje z siatką RAZEM Dostawa i montaŝ ławek dla zawodników - ławki o długości 200 cm, konstrukcja stalowa z siedziskiem z łat drewnianych OGRODZENIE PŁYTY - PIŁKOCHWYTY 20 KNR 2-01 Ręczne wykopy jamiste ze skarpami o szer.dna do 1.5 m i głębok.do 1.5m ze m 3 d złoŝeniem urobku na odkład (kat.gr.i-ii) 3.5 m RAZEM KNR-W 2-02 Ogrodzenie z siatki wysokości 4,0 m na słupkach stalowych z kształtowników m d obsadzonych w cokole - Ogrodzenie boiska piłkochwytami z siatki PP o oczkach 10x10cm i grubości splotu 4-5mm, osadzona na słupkach stalowych z profili prostokątnych lub kwadratowych malowanych proszkowo. 2*( ) m RAZEM
