1 Opis techniczny wielofunkcyjnego boiska sportowego 1 ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ I PROJEKT ZAGOSPODAROWANIA TERENU 1.CZĘŚĆ OPISOWA - OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 2.CZĘŚĆ RYSUNKOWA 1. PLAN ZAGOSPODAROWANIA TERENU skala 1:500 CZĘŚĆ II PROJEKT ARCHITEKTONICZNO - BUDOWLANY 1.CZĘŚĆ OPISOWA - OPIS DO PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO 2.CZĘŚĆ RYSUNKOWA 2.1. RZUT PŁYTY BOISKA skala 1: RZUT FUNDAMENTÓW skala 1: SCHEMAT ODWODNIENIA skala 1: RZUT PŁYTY KORTU DO TENISA 1: PRZEKRÓJ A-A skala 1: PRZEKRÓJ B-B skala 1: PRZEKRÓJ C-C skala 1: PRZEKROJE KONSTRUKCYJNE skala 1: UKŁAD LINII BOISKA DO SIATKÓWKI skala 1: UKŁAD LINII BOISKA DO KOSZYKÓWKI skala 1: UKŁAD LINII BOISKA DO PIŁKI RĘCZNEJ skala 1: UKŁAD LINII BOISKA DO TENISA skala 1: SCHEMAT OGRODZENIA 6. ROZWIĄZANIA TECHNICZNE URZĄDZEŃ

2 Opis techniczny wielofunkcyjnego boiska sportowego 2 CZĘŚĆ I PROJEKT ZAGOSPODAROWANIA TERENU CZĘŚĆ OPISOWA OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 1.PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest: - przebudowa ogólnodostępnego wielofunkcyjnego boiska sportowego, o nawierzchni poliuretanowej z polem gry do siatkówki koszykówki i piłki ręcznej. - modernizacja nawierzchni kortu do tenisa Działka na, której projektuje się boisko znajduje się w Gminie Wieruszów, powiat wieruszowski. Zakres opracowania obejmuje działkę o nr 360. Nową płytę boiska projektuje się o wymiarach 28mx48m. Boisko ma kształt prostokąta z ogrodzeniem o wys. 4 m na całym jego obwodzie. 2.OPIS LOKALIZACJI -STAN ISTNIEJĄCY Działka na której projektuje się boisko stanowi teren przyszkolny. Obecnie znajduje się tam asfaltowe boisko szkolne wielofunkcyjne o wymiarach 27,21 x 46,50 m, oraz bieżnia lekkoatletyczna o nawierzchni ziemno-żużlowej- długość 60 m. Zarys płyty boiska i tor bieżni wyznaczają obrzeża betonowe. Od strony północnej boiska znajduje się kort tenisowy o nawierzchni mineralnej.teren przewidziany pod lokalizację płyty boiska ma pochylenie w kierunku północno -zachodnim. Różnica w wysokości terenu wynosi ok. 40 cm.teren pod projektowane boisko wolny jest od nasadzeń. Dojście do działki, na której projektuje się boisko jest przewidziany od strony budynku szkoły, a dojazd od ul. Dąbrowskiego. 3.PROJEKTOWANE ZAGOSPODAROWANIE TERENU Projektuje się płytę boiska z nawierzchnią syntetyczną poliuretanową, wraz z podbudową i odwodnieniem powierzchniowym za pomocą istniejącej kanalizacji drenażowej i studzienek przepływowych. Całość płyty boiska ogrodzona będzie obwodowo do wysokości 4m. Poza boiskiem, przy krótszych jego bokach projektuje się dwa piłkochwyty o wysokości 6m i o szerokości 18 m. Projektuje się boisko z polami gry do piłki ręcznej, siatkówki i koszykówki.rozmieszczonymi na powierzchni 28x48m. Wjazd na płytę boiska, zapewnia brama techniczna o wymiarach 250x250 cm. Wejście na teren płyty boiska zaprojektowano od wschodniej strony przez furtkę o wym. 100x200cm. Nawierzchnie chodnika szer 1,2 m przy boisku projektuje się jako utwardzone betonową kostką brukową.

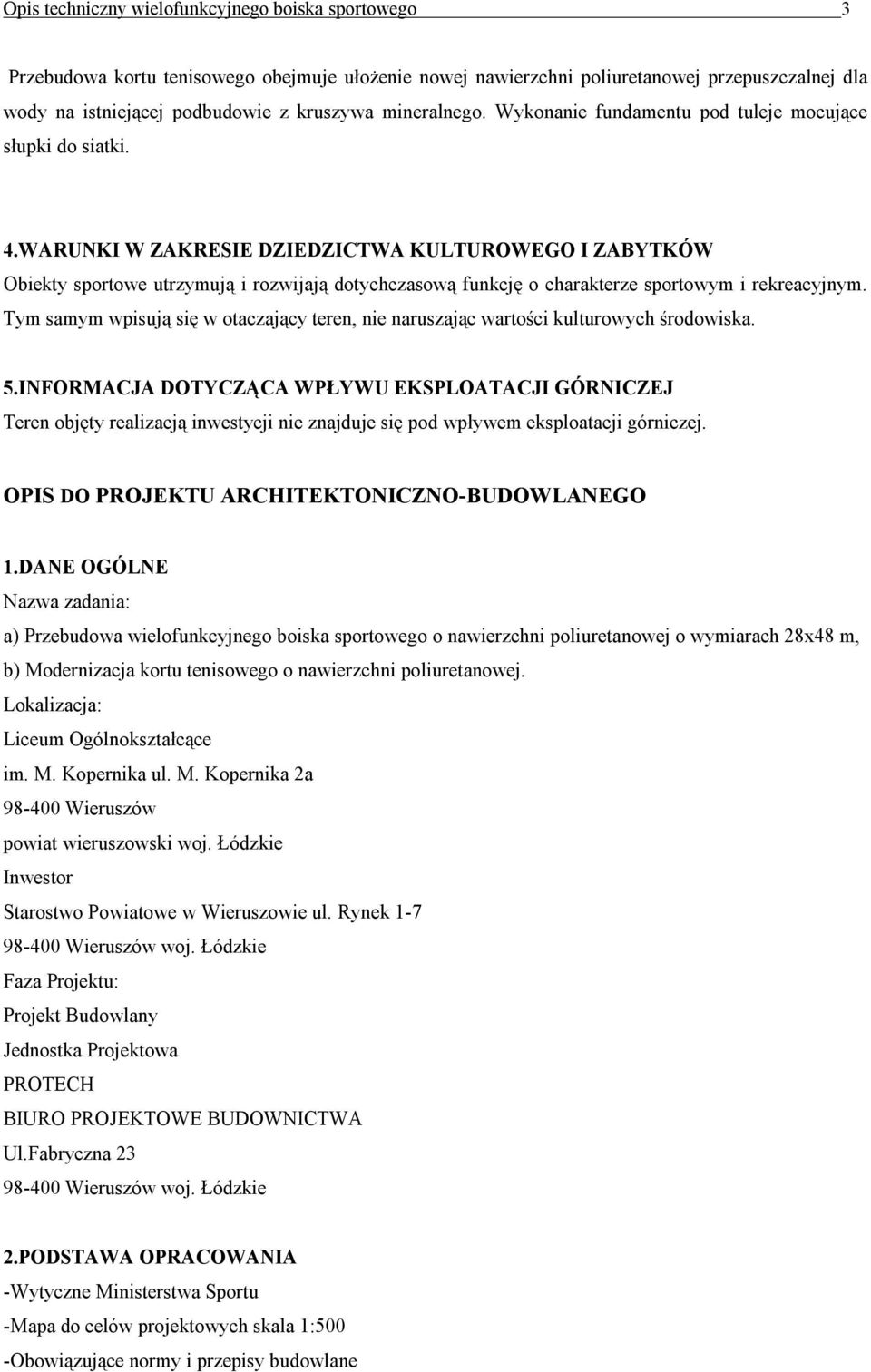

3 Opis techniczny wielofunkcyjnego boiska sportowego 3 Przebudowa kortu tenisowego obejmuje ułożenie nowej nawierzchni poliuretanowej przepuszczalnej dla wody na istniejącej podbudowie z kruszywa mineralnego. Wykonanie fundamentu pod tuleje mocujące słupki do siatki. 4.WARUNKI W ZAKRESIE DZIEDZICTWA KULTUROWEGO I ZABYTKÓW Obiekty sportowe utrzymują i rozwijają dotychczasową funkcję o charakterze sportowym i rekreacyjnym. Tym samym wpisują się w otaczający teren, nie naruszając wartości kulturowych środowiska. 5.INFORMACJA DOTYCZĄCA WPŁYWU EKSPLOATACJI GÓRNICZEJ Teren objęty realizacją inwestycji nie znajduje się pod wpływem eksploatacji górniczej. OPIS DO PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO 1.DANE OGÓLNE Nazwa zadania: a) Przebudowa wielofunkcyjnego boiska sportowego o nawierzchni poliuretanowej o wymiarach 28x48 m, b) Modernizacja kortu tenisowego o nawierzchni poliuretanowej. Lokalizacja: Liceum Ogólnokształcące im. M. Kopernika ul. M. Kopernika 2a Wieruszów powiat wieruszowski woj. Łódzkie Inwestor Starostwo Powiatowe w Wieruszowie ul. Rynek Wieruszów woj. Łódzkie Faza Projektu: Projekt Budowlany Jednostka Projektowa PROTECH BIURO PROJEKTOWE BUDOWNICTWA Ul.Fabryczna Wieruszów woj. Łódzkie 2.PODSTAWA OPRACOWANIA -Wytyczne Ministerstwa Sportu -Mapa do celów projektowych skala 1:500 -Obowiązujące normy i przepisy budowlane

4 Opis techniczny wielofunkcyjnego boiska sportowego 4 3.PRZEDMIOT I CEL OPRACOWANIA a) Przedmiotem opracowania jest projekt boiska wielofunkcyjnego przy Liceum Ogólnokształcącym Im. M. Kopernika w Wieruszowie, o wymiarach 28x48m, o nawierzchni poliuretanowej, na odpowiednio przygotowanej podbudowie, wraz z odwodnieniem (drenaż liniowy), z ogrodzeniem o wysokości 4m. b) Projekt modernizacji kortu tenisowego z nawierzchnią poliuretanową przepuszczalną na istniejącej podbudowie z kruszywa kamiennego. Projektowane boisko ma charakter obiektu ogólnodostępnego przeznaczonego dla młodzieży szkolnej. 4.DANE TECHNICZNE DOTYCZĄCE PROJEKTOWANEGO BOISKA 4.1.Podstawowe wymiary i powierzchnie boiska Wymiary całkowite boiska - nawierzchnia poliuretanowa 48x28m = 1344 m 2 Pole gry do siatkówki - nawierzchnia poliuretanowa 18 x 9 m = 162 m 2 Pole gry do koszykówki - nawierzchnia poliuretanowa 26,1 x 14,1 m = 368,01 m 2 Pole gry do piłki ręcznej - nawierzchnia poliuretanowa 40 x 20 m = 800 m 2 Powierzchnia boiska w granicy ogrodzenia 30,0 x 49,2 m=1476,00m 2 Długość ogrodzenia po obwodzie 158,40 m Wysokość ogrodzenia 4,00 m Furtka wejściowa o wym. w świetle 100x200cm Brama wjazdowa o wym. w świetle 250x250cm 4.2.Rodzaje boisk do dyscyplin sportowych Boisko do piłki ręcznej 20x40 m - 1szt Boisko do piłki ręcznej stanowi prostokąt o wymiarach 20x40m. Wokół boiska zaprojektowano pas ochronny wzdłuż linii bocznych i wzdłuż linii bramkowych o szerokości 2,0 m,. Boisko wyznaczone jest liniami malowanymi farbą poliuretanową w kolorze niebieskim o szerokości linii 5cm. Na boisku oprócz linii bocznych i bramkowych występują następujące elementy: linia środkowa, prostopadła do linii bocznych, dzieląca boisko na dwie równe połowy, pole bramkowe, wyznaczone w ten sposób, że na zewnątrz obu słupków bramki (licząc od tylnej krawędzi) zakreśla się łuki o promieniu 6,0m, wynoszące ¼ obwodu koła, które łączy się następnie linią długości 3,0m, równoległą do linii bramkowych.. Bramki o wymiarach wewnętrznych 3,0x2,0m wykonane z profilu aluminiowego 80x80 mm, przewidziane do osadzenia w tulejach ocynkowanych.. Rama bramki o głębokości 80/100cm malowana w biało czerwone pasy, z siatką polietylenową (montaż zgodnie z wytycznymi producenta). Linie rzutów wolnych zaznaczone linią przerywaną (dł. kreski i odstęp między kreskami 15,0cm), równoległą do linii pola bramkowego i odległą od niej o 3,0m, linie rzutów karnych o długości 1,0m wyznaczone w odległości 7,0m od środka bramki i równoległe do linii bramkowej. Boisko do siatkówki - szt.2

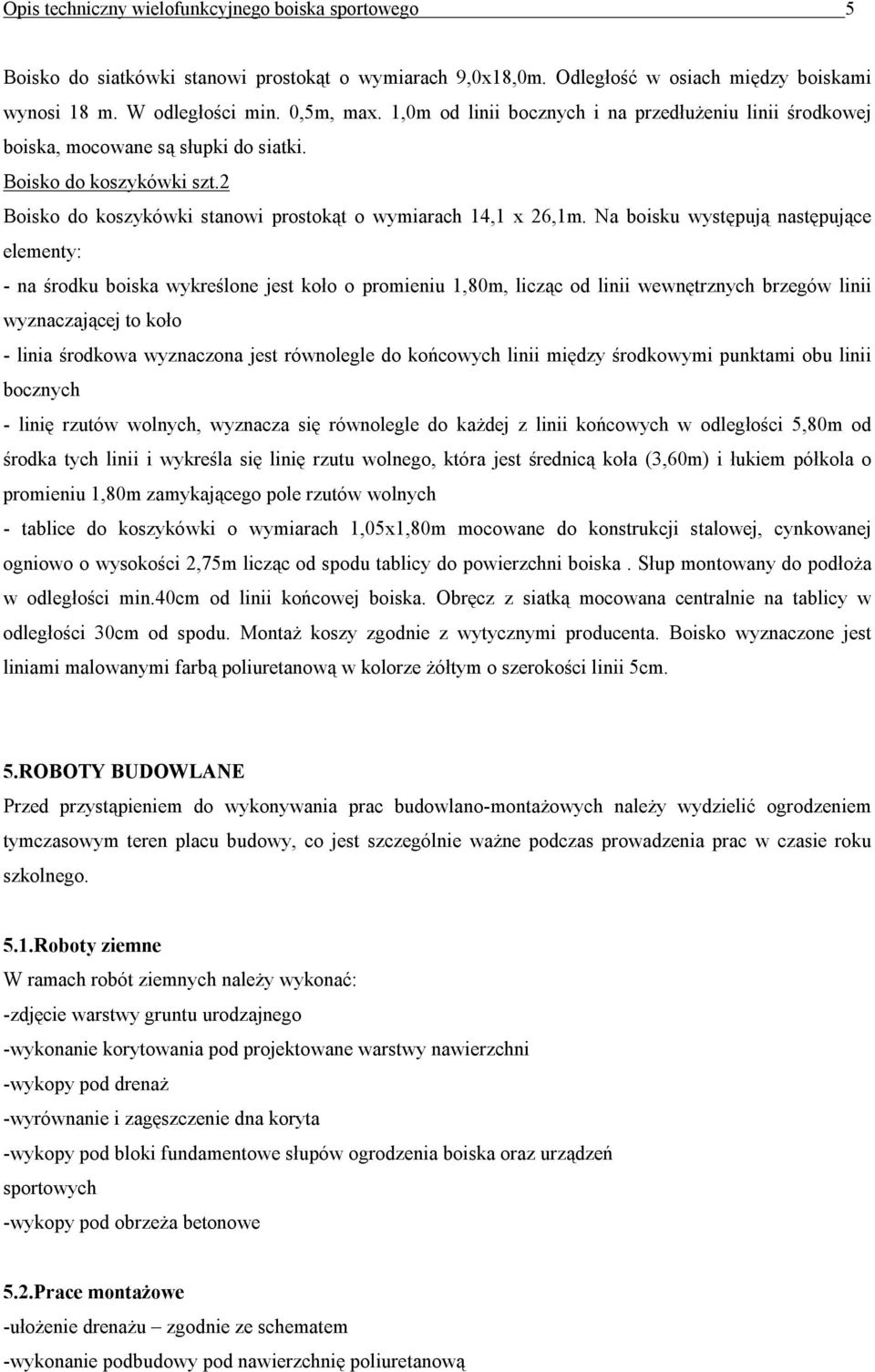

5 Opis techniczny wielofunkcyjnego boiska sportowego 5 Boisko do siatkówki stanowi prostokąt o wymiarach 9,0x18,0m. Odległość w osiach między boiskami wynosi 18 m. W odległości min. 0,5m, max. 1,0m od linii bocznych i na przedłużeniu linii środkowej boiska, mocowane są słupki do siatki. Boisko do koszykówki szt.2 Boisko do koszykówki stanowi prostokąt o wymiarach 14,1 x 26,1m. Na boisku występują następujące elementy: - na środku boiska wykreślone jest koło o promieniu 1,80m, licząc od linii wewnętrznych brzegów linii wyznaczającej to koło - linia środkowa wyznaczona jest równolegle do końcowych linii między środkowymi punktami obu linii bocznych - linię rzutów wolnych, wyznacza się równolegle do każdej z linii końcowych w odległości 5,80m od środka tych linii i wykreśla się linię rzutu wolnego, która jest średnicą koła (3,60m) i łukiem półkola o promieniu 1,80m zamykającego pole rzutów wolnych - tablice do koszykówki o wymiarach 1,05x1,80m mocowane do konstrukcji stalowej, cynkowanej ogniowo o wysokości 2,75m licząc od spodu tablicy do powierzchni boiska. Słup montowany do podłoża w odległości min.40cm od linii końcowej boiska. Obręcz z siatką mocowana centralnie na tablicy w odległości 30cm od spodu. Montaż koszy zgodnie z wytycznymi producenta. Boisko wyznaczone jest liniami malowanymi farbą poliuretanową w kolorze żółtym o szerokości linii 5cm. 5.ROBOTY BUDOWLANE Przed przystąpieniem do wykonywania prac budowlano-montażowych należy wydzielić ogrodzeniem tymczasowym teren placu budowy, co jest szczególnie ważne podczas prowadzenia prac w czasie roku szkolnego. 5.1.Roboty ziemne W ramach robót ziemnych należy wykonać: -zdjęcie warstwy gruntu urodzajnego -wykonanie korytowania pod projektowane warstwy nawierzchni -wykopy pod drenaż -wyrównanie i zagęszczenie dna koryta -wykopy pod bloki fundamentowe słupów ogrodzenia boiska oraz urządzeń sportowych -wykopy pod obrzeża betonowe 5.2.Prace montażowe -ułożenie drenażu zgodnie ze schematem -wykonanie podbudowy pod nawierzchnię poliuretanową

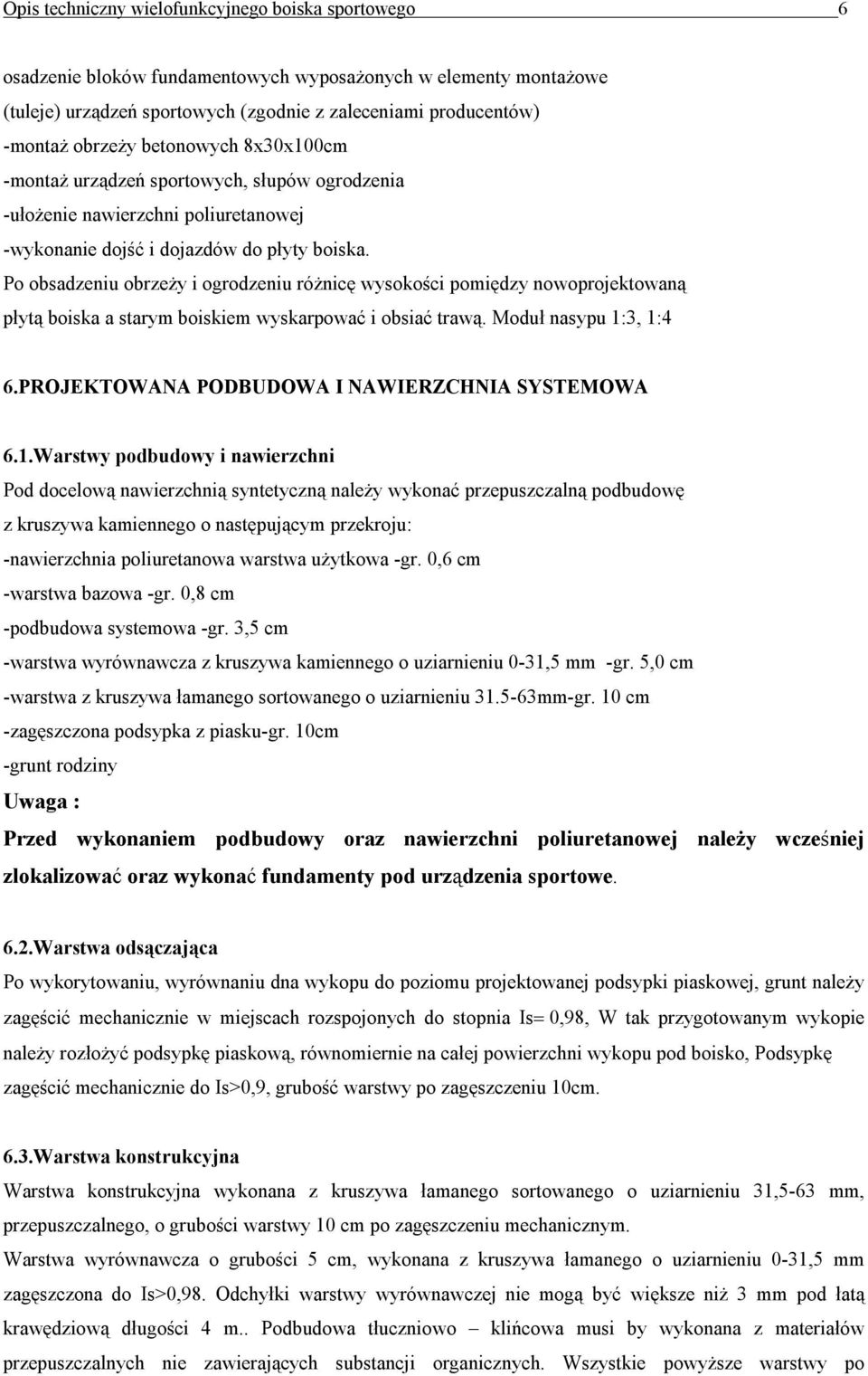

6 Opis techniczny wielofunkcyjnego boiska sportowego 6 osadzenie bloków fundamentowych wyposażonych w elementy montażowe (tuleje) urządzeń sportowych (zgodnie z zaleceniami producentów) -montaż obrzeży betonowych 8x30x100cm -montaż urządzeń sportowych, słupów ogrodzenia -ułożenie nawierzchni poliuretanowej -wykonanie dojść i dojazdów do płyty boiska. Po obsadzeniu obrzeży i ogrodzeniu różnicę wysokości pomiędzy nowoprojektowaną płytą boiska a starym boiskiem wyskarpować i obsiać trawą. Moduł nasypu 1:3, 1:4 6.PROJEKTOWANA PODBUDOWA I NAWIERZCHNIA SYSTEMOWA 6.1.Warstwy podbudowy i nawierzchni Pod docelową nawierzchnią syntetyczną należy wykonać przepuszczalną podbudowę z kruszywa kamiennego o następującym przekroju: -nawierzchnia poliuretanowa warstwa użytkowa -gr. 0,6 cm -warstwa bazowa -gr. 0,8 cm -podbudowa systemowa -gr. 3,5 cm -warstwa wyrównawcza z kruszywa kamiennego o uziarnieniu 0-31,5 mm -gr. 5,0 cm -warstwa z kruszywa łamanego sortowanego o uziarnieniu mm-gr. 10 cm -zagęszczona podsypka z piasku-gr. 10cm -grunt rodziny Uwaga : Przed wykonaniem podbudowy oraz nawierzchni poliuretanowej należy wcześniej zlokalizować oraz wykonać fundamenty pod urządzenia sportowe. 6.2.Warstwa odsączająca Po wykorytowaniu, wyrównaniu dna wykopu do poziomu projektowanej podsypki piaskowej, grunt należy zagęścić mechanicznie w miejscach rozspojonych do stopnia Is 0,98, W tak przygotowanym wykopie należy rozłożyć podsypkę piaskową, równomiernie na całej powierzchni wykopu pod boisko, Podsypkę zagęścić mechanicznie do Is>0,9, grubość warstwy po zagęszczeniu 10cm. 6.3.Warstwa konstrukcyjna Warstwa konstrukcyjna wykonana z kruszywa łamanego sortowanego o uziarnieniu 31,5-63 mm, przepuszczalnego, o grubości warstwy 10 cm po zagęszczeniu mechanicznym. Warstwa wyrównawcza o grubości 5 cm, wykonana z kruszywa łamanego o uziarnieniu 0-31,5 mm zagęszczona do Is>0,98. Odchyłki warstwy wyrównawczej nie mogą być większe niż 3 mm pod łatą krawędziową długości 4 m.. Podbudowa tłuczniowo klińcowa musi by wykonana z materiałów przepuszczalnych nie zawierających substancji organicznych. Wszystkie powyższe warstwy po

7 Opis techniczny wielofunkcyjnego boiska sportowego 7 rozściełaniu oraz zagęszczeniu walcami wibracyjnymi muszą być przepuszczalne dla wody. Podbudowy z kruszywa powinny odpowiadać wymaganiom związanym z nośnością, zagęszczeniem oraz równością sprawdzanym po ułożeniu każdej z warstw -kruszywo łamane sortowane bez domieszek organicznych, przepuszczalne dla wody ( nie mniej jak 0,01L/m2/s ) Podbudowa musi być wykonana zgodnie z obowiązującymi Polskimi Normami i warunkami technicznymi wykonania robót oraz spełniać minimalne wymagania zawarte w PN-B-1111:1996 i PN-S-02205: Warstwy systemowe nawierzchni poliuretanowej boiska Podbudowa systemowa Warstwa przepuszczalna dla wody wykonana jako mieszanka żwiru suszonego fr.2-5mm, warstwa gumy SBR 1-4 mm i lepiszcza ( żywica poliuretanowa), Grubość podbudowy powinna wynosi po zagęszczeniu 35mm, Warstwa bazowa składająca się z granulatu czarnego gumowego SBR o frakcji 1-3mm połączonego lepiszczem poliuretanowym, o grubość po ułożeniu 8 mm. Warstwa użytkowa granulat kauczukowy EPDM o średnicy 1-3 mm, grubość po naniesieniu 6 mm 6.6.Parametry techniczne projektowanej nawierzchni - Wytrzymałość na rozciąganie nie mniejsza niż 0,6 MPa - Wydłużenie względne przy zerwaniu nie mniejsze niż 60% - Wytrzymałość na rozdzieranie nie mniejsza niż 110N - Ścieralność nie mniejsza niż 0,15 mm 6.7.Ułożenie nawierzchni poliuretanowej Zaprojektowano nawierzchnię poliuretanową w kolorze zielonym, ze strefami bezpieczeństwa w kolorze ceglanym. Warstwy systemowej podbudowy i warstwy amortyzującej należy ułożyć bezspoinowo specjalną układarką mas np, Planomatic. Boisko wyznaczone będzie liniami malowanymi farbą poliuretanową w kolorze kontrastowym o szerokości 5 cm. Każda z zastosowanych nawierzchni musi posiadać: -Ważną pełną wersje aprobaty technicznej ITB lub rekomendacji technicznej ITB, lub karty technicznej zawierającej parametry techniczne nawierzchni -atest higieniczny PZH na oferowaną nawierzchnię. Montaż nawierzchni boiska winien wykonać wykonawca przeszkolony przez producenta wg, podanej przez niego szczegółowej instrukcji montażu i wskazań.

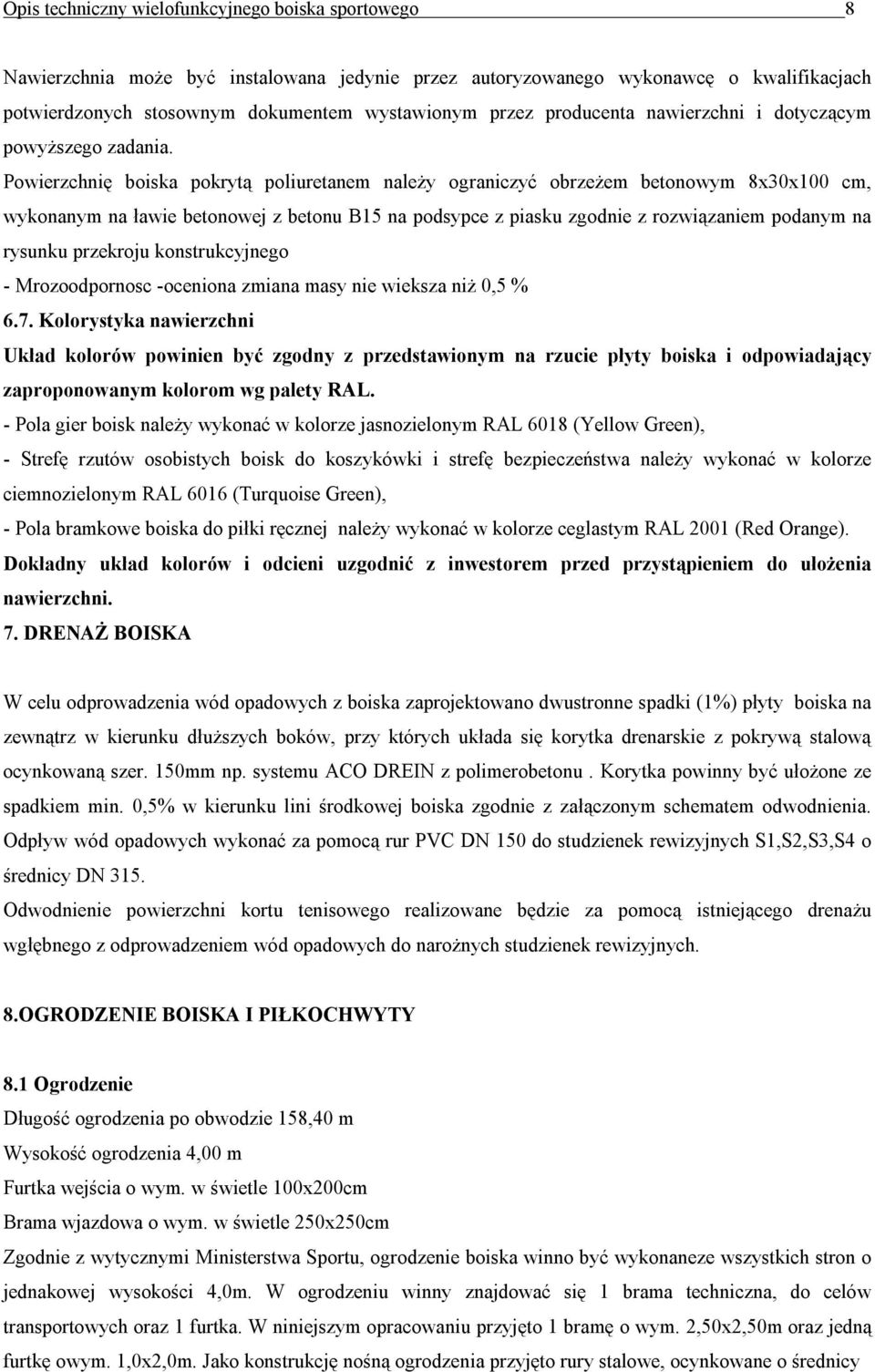

8 Opis techniczny wielofunkcyjnego boiska sportowego 8 Nawierzchnia może być instalowana jedynie przez autoryzowanego wykonawcę o kwalifikacjach potwierdzonych stosownym dokumentem wystawionym przez producenta nawierzchni i dotyczącym powyższego zadania. Powierzchnię boiska pokrytą poliuretanem należy ograniczyć obrzeżem betonowym 8x30x100 cm, wykonanym na ławie betonowej z betonu B15 na podsypce z piasku zgodnie z rozwiązaniem podanym na rysunku przekroju konstrukcyjnego - Mrozoodpornosc -oceniona zmiana masy nie wieksza niż 0,5 % 6.7. Kolorystyka nawierzchni Układ kolorów powinien być zgodny z przedstawionym na rzucie płyty boiska i odpowiadający zaproponowanym kolorom wg palety RAL. - Pola gier boisk należy wykonać w kolorze jasnozielonym RAL 6018 (Yellow Green), - Strefę rzutów osobistych boisk do koszykówki i strefę bezpieczeństwa należy wykonać w kolorze ciemnozielonym RAL 6016 (Turquoise Green), - Pola bramkowe boiska do piłki ręcznej należy wykonać w kolorze ceglastym RAL 2001 (Red Orange). Dokładny układ kolorów i odcieni uzgodnić z inwestorem przed przystąpieniem do ułożenia nawierzchni. 7. DRENAŻ BOISKA W celu odprowadzenia wód opadowych z boiska zaprojektowano dwustronne spadki (1%) płyty boiska na zewnątrz w kierunku dłuższych boków, przy których układa się korytka drenarskie z pokrywą stalową ocynkowaną szer. 150mm np. systemu ACO DREIN z polimerobetonu. Korytka powinny być ułożone ze spadkiem min. 0,5% w kierunku lini środkowej boiska zgodnie z załączonym schematem odwodnienia. Odpływ wód opadowych wykonać za pomocą rur PVC DN 150 do studzienek rewizyjnych S1,S2,S3,S4 o średnicy DN 315. Odwodnienie powierzchni kortu tenisowego realizowane będzie za pomocą istniejącego drenażu wgłębnego z odprowadzeniem wód opadowych do narożnych studzienek rewizyjnych. 8.OGRODZENIE BOISKA I PIŁKOCHWYTY 8.1 Ogrodzenie Długość ogrodzenia po obwodzie 158,40 m Wysokość ogrodzenia 4,00 m Furtka wejścia o wym. w świetle 100x200cm Brama wjazdowa o wym. w świetle 250x250cm Zgodnie z wytycznymi Ministerstwa Sportu, ogrodzenie boiska winno być wykonaneze wszystkich stron o jednakowej wysokości 4,0m. W ogrodzeniu winny znajdować się 1 brama techniczna, do celów transportowych oraz 1 furtka. W niniejszym opracowaniu przyjęto 1 bramę o wym. 2,50x2,50m oraz jedną furtkę owym. 1,0x2,0m. Jako konstrukcję nośną ogrodzenia przyjęto rury stalowe, ocynkowane o średnicy

9 Opis techniczny wielofunkcyjnego boiska sportowego 9 60mm, montowane w rozstawie co 2,45-2,50m na fundamencie betonowym o wym. 40,0x40,0x100cm z betonu B15. Dla uzyskania sztywności, na poziomie 4,0m na całej długości ogrodzenia, zastosowano profil stalowy ocynkowany o średnicy 42/2mm.Wypełnienie ogrodzenia stanowi siatka stalowa ocynkowana powlekana PVC o oczkach 45x45mm, mocowana do rozpiętych poziomo co 50,0cm drutów stalowych ocynkowanych, powlekanych PVC. Siatkę stalową mocować do słupów wyłącznie od strony boiska. Do projektu przyjęto przykładowe ogrodzenie o rozwiązaniu zalecanym w programie Blisko Boisko przy zastosowaniu rozwiązań innych producentów należy każdorazowo zastosować się do wytycznych producenta i adoptować ogrodzenie do istniejących warunków gruntowych. W ogrodzeniu projektuje się bramę wjazdową o wymiarach w świetle L=2500,H= 2500mm - szt.1, i furtkę ogrodzeniową o wymiarach w świetle L= 1000, H =2000 mm - szt.1. Elementy bramy i furtki wykonane z profili zamkniętych z wypełnieniem siatką zgrzewaną panelową,wyposażoną w zamek z wkładką patentową. Zabezpieczenie antykorozyjne elementów ogrodzenia powłoka cynkowa ogniowa, malowanie proszkowe. 8.2 Piłkochwyt Projektuje się dwa piłkochwyty, o szerokości 18 m i wysokości 6 m każdy usytuowane za bramkami poza boiskiem zgodnie z rysunkiem rzutu boiska nr 2.1. Słupy piłkochwytów aluminiowe o przekroju 80x80 mm, gr 3mm, kolor zielony, montowane w tulejach stalowych ocynkowanych L= 0.7 m zabetonowanych na stałe w stopach betonowych B15 o wym 40,0x40,0x100cm. Usztywnienie konstrukcji słupów za pomocą zastrzałów zamocowanych między ostatnim i przedostatnim słupem. Siatki ochronne piłkochwytów bezwęzłowe, wykonane z włókna polipropylenowego wysokiej wytrzymałości, linka Φ 3 mm, o oczku 100x100 mm, kolor zielony, zawieszone na linkach stalowych wyposażonych w śruby rzymskie i w karabińczyki ocynkowane. Jako przykładowe rozwiązanie techniczne załącza się system firmy HUCK. 9.ELEMENTY WYPOSAŻENIA BOISKA I KORTU Bramki do piłki ręcznej 3,0x2,0m- 2szt Zestawy do koszykówki - 4szt Słupki z siatką do siatkówki- 3kpl Słupki z siatką do tenisa- 1kpl Bramki do piłki ręcznej Rama bramki poprzeczka, słupki i wsporniki siatki wykonane z kwadratowych profili aluminiowych o przekroju 80x80mm. Słupki bramki wsuwane w tuleje,osadzone na stałe w fundamencie betonowym w podłożu boiska (wg zaleceń producenta sprzętu). Tuleje wyposażone w pokrywy maskujące. Konstrukcja bramek i sposób ich mocowania winna umożliwiać ich demontaż.bramki wyposażone w siatki polipropylenowe.

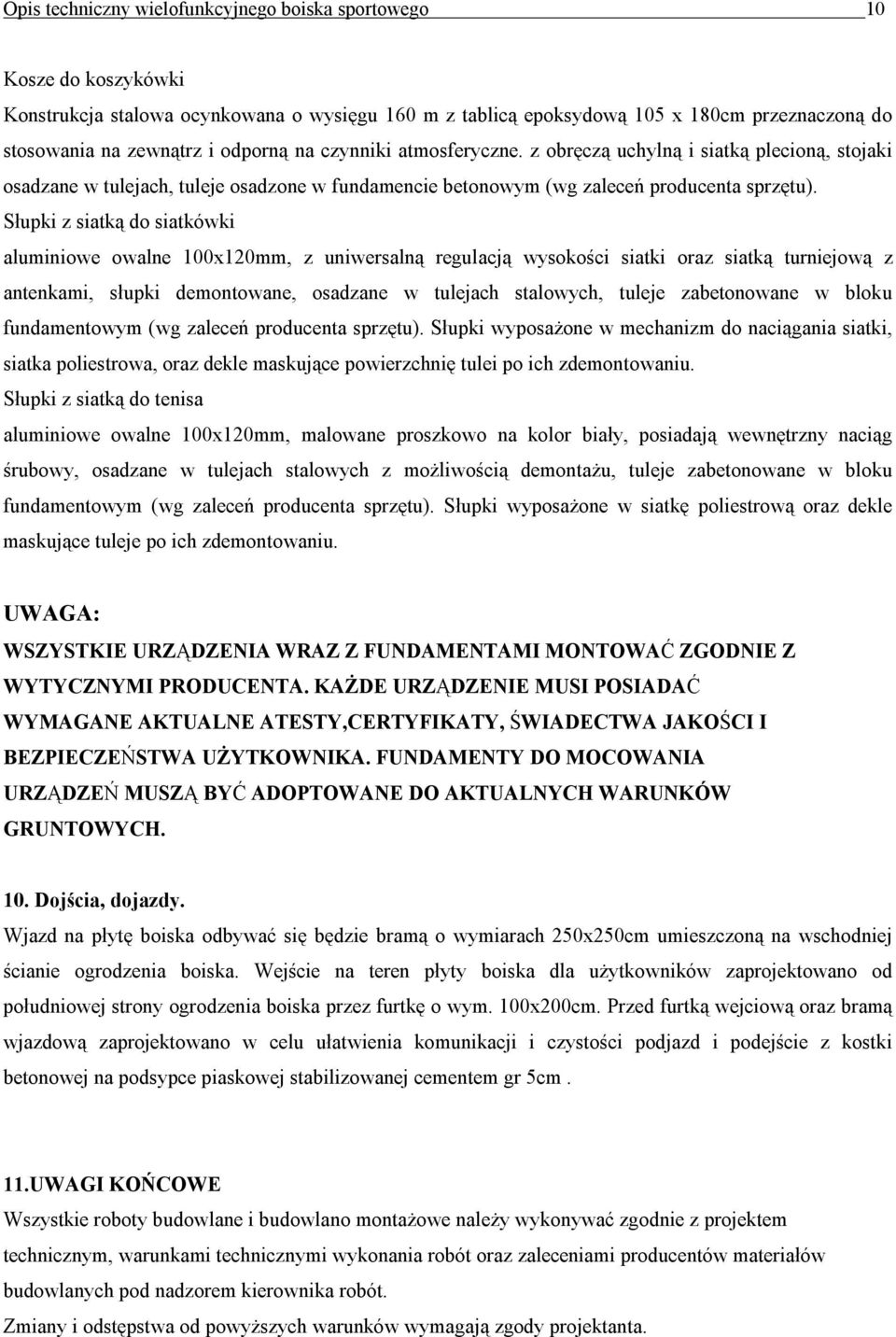

10 Opis techniczny wielofunkcyjnego boiska sportowego 10 Kosze do koszykówki Konstrukcja stalowa ocynkowana o wysięgu 160 m z tablicą epoksydową 105 x 180cm przeznaczoną do stosowania na zewnątrz i odporną na czynniki atmosferyczne. z obręczą uchylną i siatką plecioną, stojaki osadzane w tulejach, tuleje osadzone w fundamencie betonowym (wg zaleceń producenta sprzętu). Słupki z siatką do siatkówki aluminiowe owalne 100x120mm, z uniwersalną regulacją wysokości siatki oraz siatką turniejową z antenkami, słupki demontowane, osadzane w tulejach stalowych, tuleje zabetonowane w bloku fundamentowym (wg zaleceń producenta sprzętu). Słupki wyposażone w mechanizm do naciągania siatki, siatka poliestrowa, oraz dekle maskujące powierzchnię tulei po ich zdemontowaniu. Słupki z siatką do tenisa aluminiowe owalne 100x120mm, malowane proszkowo na kolor biały, posiadają wewnętrzny naciąg śrubowy, osadzane w tulejach stalowych z możliwością demontażu, tuleje zabetonowane w bloku fundamentowym (wg zaleceń producenta sprzętu). Słupki wyposażone w siatkę poliestrową oraz dekle maskujące tuleje po ich zdemontowaniu. UWAGA: WSZYSTKIE URZĄDZENIA WRAZ Z FUNDAMENTAMI MONTOWAĆ ZGODNIE Z WYTYCZNYMI PRODUCENTA. KAŻDE URZĄDZENIE MUSI POSIADAĆ WYMAGANE AKTUALNE ATESTY,CERTYFIKATY, ŚWIADECTWA JAKOŚCI I BEZPIECZEŃSTWA UŻYTKOWNIKA. FUNDAMENTY DO MOCOWANIA URZĄDZEŃ MUSZĄ BYĆ ADOPTOWANE DO AKTUALNYCH WARUNKÓW GRUNTOWYCH. 10. Dojścia, dojazdy. Wjazd na płytę boiska odbywać się będzie bramą o wymiarach 250x250cm umieszczoną na wschodniej ścianie ogrodzenia boiska. Wejście na teren płyty boiska dla użytkowników zaprojektowano od południowej strony ogrodzenia boiska przez furtkę o wym. 100x200cm. Przed furtką wejciową oraz bramą wjazdową zaprojektowano w celu ułatwienia komunikacji i czystości podjazd i podejście z kostki betonowej na podsypce piaskowej stabilizowanej cementem gr 5cm. 11.UWAGI KOŃCOWE Wszystkie roboty budowlane i budowlano montażowe należy wykonywać zgodnie z projektem technicznym, warunkami technicznymi wykonania robót oraz zaleceniami producentów materiałów budowlanych pod nadzorem kierownika robót. Zmiany i odstępstwa od powyższych warunków wymagają zgody projektanta.
