CA-3500 DOMOFON CYFROWO-ANALOGOWY INSTRUKCJA INSTALACJI, OBS UGI I PROGRAMOWANIA

Transkrypt

1 CA-00 DOMOFON CYFROWO-ANALOGOWY INSTRUKCJA INSTALACJI, OBS UGI I PROGRAMOWANIA

2 Cyfrowy system domofonowy CA-00 Spis treœci. Warunki eksploatacji. Zalety domofonu CA-00. Instalacja domofonu CA-00. Elementy domofonu CA-00. Tryby numeracji 6 6. Konfiguracje pracy domofonu 8 7. Monta i uruchomienie domofonu 9 Wykonanie instalacji elektrycznej 9 Instalacja kasety rozmównej 0 Monta dekodera i zasilacza 0 Monta, programowanie i uruchomienie unifonu Regulacja centrali domofonowej 8. Programowanie domofonu CA-00 P-0 Zmiana kodu zamka szyfrowego P- Parametry pracy domofonu P- Funkcje realizowane przez domofon 7 P- Kalkulator 9 P- Zarz¹dzanie kluczami elektronicznymi 9 P- Indywidualne nastawy dla lokali P-6 Zmiana kodu instalatora P-7 Test elektrozaczepu P8 Zwolnienie zaczepu w trybie serwisowym 9. Obs³uga domofonu Po³¹czenie z lokalem Rozmowa i sterowanie elektrozaczepem Korzystanie z zamka szyfrowego Zmiana kodu zamka szyfrowego 6 Korzystanie z kluczy Touch Memory 6 0. Przywrócenie domyœlnych ustawieñ centrali. 7 Konserwacja domofonu 7. Dane techniczne i schematy po³¹czeñ 8 - -

3 . Warunki eksploatacji Cyfrowy system domofonowy CA-00 - Przed przyst¹pieniem do instalacji i korzystania z domofonu nale y zapoznaæ siê z instrukcj¹ monta u i u ytkowania. - Instalacja elektryczna domofonu powinna byæ wykonana w taki sposób, aby nie by³a nara ona na bezpoœrednie wy³adowania atmosferyczne. - nale y zamontowaæ w ³atwo dostêpnym dla domowników miejscu, w taki sposób, aby nie stwarza³ zagro enia dla u ytkowników i nie by³ nara ony na przypadkowe potr¹cenia. - Zabronione jest pod³¹czanie unifonu do instalacji innej ni domofonowa, wykonana zgodnie z zaleceniami producenta domofonu. - nie powinien byæ nara ony na dzia³anie wysokiej temperatury oraz wilgoci. Nie nale y montowaæ unifonu w ³azienkach ani w pobli u grzejników. - Nie nale y zakrywaæ otworów w unifonie, poniewa mo e to spowodowaæ jego niew³aœciwe dzia³anie. - Nie nale y wk³adaæ adnych metalowych przedmiotów w otwory znajduj¹ce siê w obudowie unifonu, poniewa grozi to jego uszkodzeniem. - Do zacisków unifonu nie nale y pod³¹czaæ zasilania z zewnêtrznych Ÿróde³, poniewa mo e to doprowadziæ do jego uszkodzenia lub po aru. - Nie nale y jednoczeœnie trzymaæ s³uchawki przy uchu i wciskaæ dÿwigni w podstawie unifonu (nie dotyczy przycisku otwierania drzwi i wywo³ania wewnêtrznego). Grozi to pojawieniem siê w s³uchawce g³oœnego sygna³u wywo³ania, który mo e doprowadziæ do uszkodzenia s³uchu. - Samodzielna naprawa urz¹dzeñ wchodz¹cych w sk³ad domofonu jest zabroniona,poniewa mo e byæ niebezpieczna dla zdrowia i ycia. - Pod³¹czenie do zacisków bramofonu zasilania ze Ÿróde³ o parametrach innych ni zalecane przez producenta jest zabronione. - Do czyszczenia nie nale y stosowaæ benzyny ani adnych rozpuszczalników i silnych detergentów, poniewa mog¹ one spowodowaæ uszkodzenie lub odbarwienie powierzchni. --

4 Cyfrowy system domofonowy CA-00. Zalety domofonu CA-00 - Domofon CA-00 doskonale nadaje siê do modernizacji wieloprzewodowych instalacji analogowych typu +n oraz +n. - Modernizacja domofonu nie poci¹ga za sob¹ wymiany unifonów ani instalacji elektrycznej. - Wandaloodporna konstrukcja i ma³e wymiary bramofonu. - Pionowy uk³ad bramofonu. - Mechaniczna klawiatura. - Funkcja zamka szyfrowego. - Obs³uga kluczy elektronicznych Touch Memory. - Dekoder domofonu umo liwia pod³¹czenie do unifonów, zaœ po zastosowaniu dekodera rozszerzaj¹cego kolejne 0 unifonów. - System mocowania kasety rozmównej z zawiasami w panelu, u³atwiaj¹cy pod³¹czenie przewodów i regulacjê domofonu. - Podœwietlenie klawiszy kasety rozmównej u³atwiaj¹ce obs³ugê klawiatury w ciemnoœci. - Mo liwoœæ pod³¹czenia akumulatora zapewniaj¹cago dzia³anie domofonu po zaniku napiêcia w sieci energetycznej. - -

5 . Instalacja domofonu CA-00 Cyfrowy system domofonowy CA-00 W poni szych punktach podane zosta³y kolejne, najbardziej istotne etapy projektowania, wykonania i uruchomienia systemu domofonowego. W nawiasach podane zosta³y punkty instrukcji, w których znaleÿæ mo na szczegó³owe informacje.. Zapoznaæ siê z instrukcj¹ obs³ugi, szczególnie z warunkami eksploatacji domofonu. Okreœliæ docelow¹ konfiguracjê, tryb pracy a nastêpnie dobraæ niezbêdne elementy (punkty, instrukcji).. Okreœliæ miejsce monta u elementów systemu.. Dla przyjêtej konfiguracji zaprojektowaæ instalacjê elektryczn¹, dobraæ rodzaj i przekroje przewodów (punkt 7).. Okreœliæ adresy logiczne i fizyczne urz¹dzeñ (punkt 7). 6. Zamontowaæ urz¹dzenia systemu domofonowego i pod³¹czyæ zgodnie ze schematem po³¹czeñ- rysunki Uruchomiæ system- w³¹czyæ zasilanie i wejœæ w tryb programowania domofonu (punkt 8 instrukcji). 8. Ustawiæ parametry pracy systemu domofonowego (punkt 8, procedury P- i P-). Je eli to mo liwe udzieliæ lokatorom informacji dotycz¹cej obs³ugi domofonu i rozdaæ kody zamków szyfrowych. 9. W miarê koniecznoœci wykonaæ strojenie toru akustycznego (punkt 7). 0. Sprawdziæ dzia³anie domofonu.. Elementy domofonu CA-00 Kaseta rozmówna Kaseta rozmówna wyposa ona jest w podœwietlan¹ klawiatur¹ mechaniczn¹. Kaseta przystosowana jest do zamontowania kamery p³ytkowej- w panelu kasety znajduje siê otwór na obiektyw przes³oniêty p³ytk¹ z poliwêglanu oraz uchwyty do mocowania kamery. Na p³ytce elektroniki kasety rozmównej znajduj¹ siê zaciski pozwalaj¹ce na pod³¹czenie kamery. Kaseta rozmówna jest tak skonstruowana, e po odkrêceniu œrub mocuj¹cych panel jest utrzymywany przez zawiasy, panel ten mo na nastêpnie odchyliæ do przodu o 90 stopni uzyskuj¹c dostêp do zacisków elektrycznych i elementów regulacyjnych kasety. Kasety rozmówne dostêpne s¹ w wersji z mocowaniem od frontu i mocowaniem od ty³u. Dekoder MD-00 (dekoder podstawowy) Dekoder jest urz¹dzeniem montowanym wewn¹trz obiektu. Wszystkie przewody z unifonów, w tym równie przewody wywo³ania powinny zostaæ doprowadzone do dekodera- inaczej ni w domofonach analogowych, gdzie przewody wywo³ania doprowadzone by³y do bramofonu. Dekoder pozwala na pod³¹czenie do unifonów. - -

6 Cyfrowy system domofonowy CA-00 Dekoder MD-00/R (dekoder dodatkowy) Modu³ dekodera MD-00/R umo liwia pod³¹czenie 0 dodatkowych unifonów. Modu³ ten jest rozszerzeniem modu³u MD-00 i nie mo e pracowaæ samodzielnie. Transformator zasilaj¹cy TR - dwuuzwojeniowy transformator TS / (art. 008) zasilaj¹cy dekoder MD-00, kasetê rozmówn¹ i unifony domofonu CA-00 z napiêciami wyjœciowymi, V AC/0,8A i V AC/ A. Akumulator Do dekodera mo na pod³aczyæ akumulator lub zasilacz awaryjny zapewniaj¹cy dzia³anie domofonu po zaniku napiêcia w sieci energetycznej. Zaleca siê stosowanie akumulatora o pojemnoœci nie wiêkszej ni 7 Ah. Elektrozaczep lub zamek elektromagnetyczny. System domofonowy umo liwia sterowanie urz¹dzeniem blokuj¹cym wejœcie: elektrozaczepem lub zamkiem elektromagnetycznym. Tryb pracy wybierany jest przez zmianê po³o enia zwory Z (patrz rys. 7., str. ). W przypadku stosowania zamka elektromagnetycznego zasilanego z kasety rozmównej nale y zewrzeæ zworê Z (patrz rys. 7., str. ). Spowoduje to w³¹czenie mechanizmu likwiduj¹cego magnetyzm szcz¹tkowy, który mo e powodowaæ blokadê drzwi, mimo e zamek nie jest zasilany. Czas odblokowania elektrozaczepu lub zamka elektromagnetycznego ustalany jest programowo przy pomocy odpowiedniej procedury. Zaleca siê stosowanie elektrozaczepów na napiêcie V AC/DC i poborze pr¹du nie przekraczaj¹cym 0,7A dla pr¹du zmiennego i A dla pr¹du sta³ego. Zalecane jest równie, aby zamki elektromagnetyczne posiada³y uk³ad wyzwalania i w³asne zasilanie. Przycisk otwierania drzwi. Przycisk wykorzystywany jest do odblokowania elektrozaczepu lub zamka elektromagnetycznego przy wyjœciu z obiektu. Jako przycisk mo e byæ wykorzystany dowolny przycisk zwierny- np. przycisk dzwonkowy lub przycisk napadowy stosowany w systemach alarmowych. Do zacisków przycisku mo na pod³aczyæ diodê œwiec¹c¹, któr¹ mo na wykorzystaæ np. do jego podœwietlenia. Dioda ta zaczyna migaæ w czasie, kiedy zwolniony jest elektrozaczep zub zamek elektromagnetyczny blokuj¹cy drzwi lub furtkê. y Z domofonem cyfrowo-analogowym wspó³pracuj¹ unifony do instalacji typu +n, w której wyzwalanie elektrozaczepu odbywa siê przez zwarcie linii g³oœnika lub mikrofonu do masy, instalacji +n oraz instalacji typu +n, w których obwód elektrozaczepu zwierany jest bezpoœrednio przez przycisk w unifonie. Domofon mo e równie pracowaæ w instalcji typu +n z wywo³aniem elektromechanicznym (brzêczykiem)- wymaga to jednak wymiany unifonów. Nie jest zalecane stosowanie unifonów z mikrofonem wêglowym oraz ze s³uchawkami o impedancji innej ni z przedzia³u Ohm. UWAGA! W systemie +n z mikrofonem zwieranym do masy mog¹ pojawiæ siê problemy z uruchamianiem elektrozaczepu, jeœli jednoczeœnie podniesione zosta³y wiêcej ni dwie s³uchawki. W przypadku, kiedy w dwóch mieszkaniach s³uchawki unifonów nie zostan¹ od³o one, z pozosta³ych mieszkañ nie bêdzie mo na sterowaæ elektrozaczepem przy pomocy przycisku w unifonie. - -

7 . Tryby numeracji w systemie CA-00 Cyfrowy system domofonowy CA-00 Tryb normalny W trybie normalnym numer fizyczny unifonu (wynikaj¹cy ze sposobu pod³aczenia przewodu wywo³ania) pokrywa siê z numerem logicznym (wybieranym z klawiatury kasety rozmównej). Jest to domyœlny tryb pracy domofonu. W tym trybie numeracji mo na wybieraæ numery z zakresu... Tryb numeracji z przesuniêciem zakresu Ten tryb numeracji u ywany jest do obs³ugi lokali o numerach wiêkszych ni. W trybie numeracji z przesuniêciem zakresu numer fizyczny unifonu nie pokrywa siê z jego numerem logicznym. Numer logiczny obliczany jest wed³ug wzoru: numer logiczny = numer fizyczny + przesuniêcie zakresu gdzie 'przesuniêcie zakresu' jest sta³¹, definiowan¹ przy pomocy programu P--0 W³¹czenie tego trybu numeracji nastêpuje w momencie ustawienia wartoœci parametru 'przesuniêcie zakresu' na wartoœæ wiêksz¹ od '0'. Przyk³ad: W obiekcie nale y zamontowaæ unifony w lokalach o numerach y pod³¹czamy tak, aby mia³y one nastêpuj¹ce numery: w lokalu 0 numer, w lokalu 0 numer itd. - Nastêpnie nale y wejœæ w tryb programowania centrali (patrz punkt 8) i ustawiæ parametr przesuniêcie zakresu (P--0) na wartoœæ 00. Po wykonaniu tych czynnoœci i wybraniu z klawiatury numeru 0 dzwoni³ bêdzie unifonz numerem, po wybraniu numeru 0 zadzwoni unifon z numerem itd. W tym trybie numeracji jedynym ograniczeniem jest liczba cyfr na wyœwietlaczu kasety rozmównej- w domofonie CA-00 mo na wybieraæ numery z zakresu UWAGA! Wszystkie nastawy indywidualne oraz ograniczenie zakresu obs³ugiwanych numerów odnosz¹ siê do numerów fizycznych, nie logicznych! -6 -

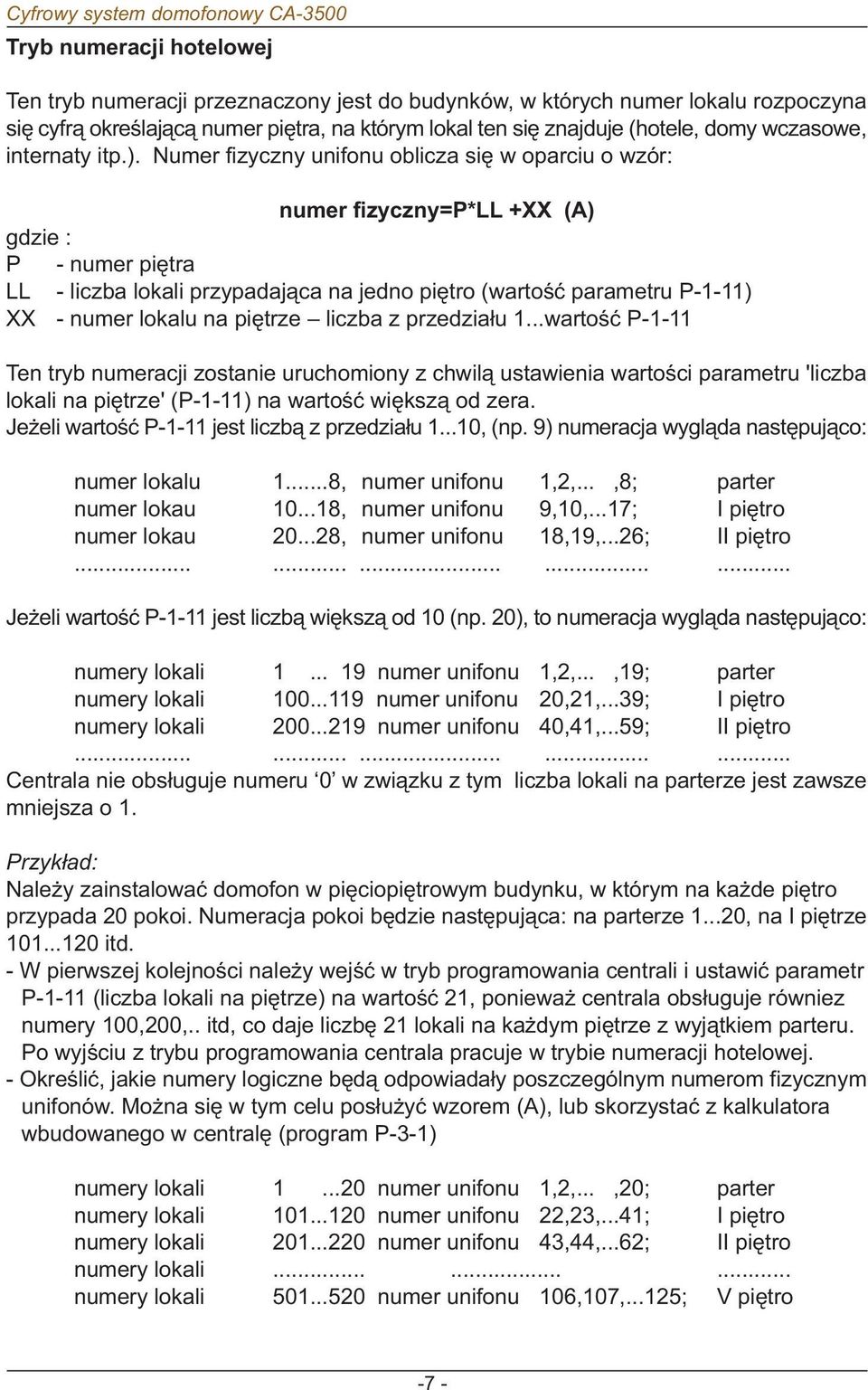

8 Cyfrowy system domofonowy CA-00 Tryb numeracji hotelowej Ten tryb numeracji przeznaczony jest do budynków, w których numer lokalu rozpoczyna siê cyfr¹ okreœlaj¹c¹ numer piêtra, na którym lokal ten siê znajduje (hotele, domy wczasowe, internaty itp.). Numer fizyczny unifonu oblicza siê w oparciu o wzór: numer fizyczny=p*ll +XX (A) gdzie : P - numer piêtra LL - liczba lokali przypadaj¹ca na jedno piêtro (wartoœæ parametru P--) XX - numer lokalu na piêtrze liczba z przedzia³u...wartoœæ P-- Ten tryb numeracji zostanie uruchomiony z chwil¹ ustawienia wartoœci parametru 'liczba lokali na piêtrze' (P--) na wartoœæ wiêksz¹ od zera. Je eli wartoœæ P-- jest liczb¹ z przedzia³u...0, (np. 9) numeracja wygl¹da nastêpuj¹co: numer lokalu...8, numer unifonu,,...,8; parter numer lokau 0...8, numer unifonu 9,0,...7; I piêtro numer lokau 0...8, numer unifonu 8,9,...6; II piêtro Je eli wartoœæ P-- jest liczb¹ wiêksz¹ od 0 (np. 0), to numeracja wygl¹da nastêpuj¹co: numery lokali... 9 numer unifonu,,...,9; parter numery lokali numer unifonu 0,,...9; I piêtro numery lokali numer unifonu 0,,...9; II piêtro Centrala nie obs³uguje numeru 0 w zwi¹zku z tym liczba lokali na parterze jest zawsze mniejsza o. Przyk³ad: Nale y zainstalowaæ domofon w piêciopiêtrowym budynku, w którym na ka de piêtro przypada 0 pokoi. Numeracja pokoi bêdzie nastêpuj¹ca: na parterze...0, na I piêtrze itd. - W pierwszej kolejnoœci nale y wejœæ w tryb programowania centrali i ustawiæ parametr P-- (liczba lokali na piêtrze) na wartoœæ, poniewa centrala obs³uguje równiez numery 00,00,.. itd, co daje liczbê lokali na ka dym piêtrze z wyj¹tkiem parteru. Po wyjœciu z trybu programowania centrala pracuje w trybie numeracji hotelowej. - Okreœliæ, jakie numery logiczne bêd¹ odpowiada³y poszczególnym numerom fizycznym unifonów. Mo na siê w tym celu pos³u yæ wzorem (A), lub skorzystaæ z kalkulatora wbudowanego w centralê (program P--) numery lokali...0 numer unifonu,,...,0; parter numery lokali numer unifonu,,...; I piêtro numery lokali numer unifonu,,...6; II piêtro numery lokali numery lokali numer unifonu 06,07,...; V piêtro -7 -

9 Cyfrowy system domofonowy CA Konfiguracje pracy CA-00 a) PRZYCISK OTWIERANIA DRZWI 8 MODU DEKODERA +n ELEKTROZACZEP 0 VAC ZASILACZ b) PRZYCISK OTWIERANIA DRZWI 8 MODU DEKODERA +n ELEKTROZACZEP 0 VAC ZASILACZ Rys. 6. Schemat instalacji domofonu CA-00 a) system +n, b) system +n. System domofonowy CA-00 mo e byæ stosowany do instalacji domofonowych typu +n z wyzwalaniem elektrozaczepu przez zwarcie lini s³uchawki lub mikrofonu do masy, instalacji typu +n oraz instalacji typu +n z obwodem elektrozaczepu zwieranym bezpoœrednio przez przycisk w unifonie. W wymienionych przypadkach nie zachodzi zazwyczaj potrzeba wymiany unifonu, chyba e jest on uszkodzony, posiada mikrofon z wk³adk¹ wêglow¹, lub opornoœæ s³uchawki nie mieœci siê w zakresie Ohm. W przypadku instalacji domofonowej typu +n z wywo³aniem elektromechanicznym (brzêczykiem) zachodzi zazwyczaj koniecznoœæ wymiany unifonu, poniewa nie posiada on prze³¹cznika wspó³pracuj¹cego z dÿwigni¹ wywo³ania. -8 -

10 Cyfrowy system domofonowy CA Monta i uruchomienie domofonu CA-00 Przed przyst¹pieniem do monta u i konfiguracji nale y okreœliæ docelowy tryb numeracji, zaprojektowaæ instalacjê elektryczn¹ i dobraæ do niej odpowiednie przewody. Wykonanie instalacji elektrycznej - Instalacja elektryczna powinna byæ wykonana zgodnie z norm¹ PN-IEC 606-, przez osobê uprawnion¹ do wykonywania tego typu instalacji. - Zalecane jest, aby dekoder(y) i transformator umieszczone by³y w skrzynce instalacyjnej. Transformator powinien byæ zamontowany w takiej odleg³oœci, aby mo na go by³o pod³¹czyæ przy u yciu oryginalnego przewodu. - Odcinek ³¹cz¹cy kasetê rozmówn¹ z dekoderem powinien byæ wykonany jednym odcinkiem dziesiêcio y³owego* przewodu lub kabla, jego d³ugoœæ nie powinna przekraczaæ 00 m. Zalecane jest stosowanie kabla domofonowego lub skrêtki telekomunikacyjnej o œrednicy 0, mm (przekrój 0, mm ), np. (XTKMX lub XzTKMXw). - Odcinek ³¹cz¹cy dekoder z unifonami powinien byæ wykonany przewodem o liczbie y³ zale nej od liczby pod³¹czonych unifonów (+n,+n,+n; gdzie n- liczba unifonów). Instalacjê najwygodniej wykonaæ w postaci magistrali z puszkami instalacyjnymi na ka dym piêtrze. Do puszek instalacyjnych powinny te zostaæ doprowadzone przewody z lokali na pietrze s³u ¹ce do pod³aczenia unifonów. Minimalna liczba y³ w takim przewodzie zale y od typu instalacji i wynosi od do 6. Zalecane jest pozostawienie kilku y³ zapasowych.- Odleg³oœæ miêdzy dekoderem a unifone nie powinna przekroczyæ 0m. - Wolny koniec przewodu w mieszkaniu nale y zabezpieczyæ izolacj¹ przed zwarciem y³. - Zalecane jest, aby wszystkie przewody by³y uk³adane w miarê mo liwoœci z dala od innych instalacji elektrycznych. W szczególnoœci przewody instalacji domofonowej powinny byæ u³o one w odleg³oœci nie mniejszej ni 0 cm od przewodów energetycznych. * podane iloœci y³ w przewodzie lub kablu s¹ iloœciami minimalnymi, niezbêdnymi do pracy urz¹dzenia. Zalecane jest jednak, aby pozostawiaæ pewien zapas y³. UWAGA! W przypadku przewodów domofonowych producenci podaj¹ czêsto œrednicê przewodu - najczêœciej 0. mm, której odpowiada przekrój 0, mm -9 -

11 Instalacja kasety rozmównej w budynku Cyfrowy system domofonowy CA-00 Kaseta rozmówna domofonu CA-00 sk³ada siê z obudowy montowanej w œcianie budynku, s³upku lub drzwiach, oraz panela mocowanego w obudowie. Panel posiada zawiasy utrzymuj¹ce go w obudowie, co u³atwia pod³¹czenie przewodów i regulacjê domofonu. Monta podtynkowy polega na wykuciu otworu o takich wymiarach, aby kaseta rozmówna swobodnie do niego wchodzi³a a ramka ca³kowicie zakry³a jego brzegi. Aby krawêdzie wycinanego otworu by³y równe nale y owierciæ zarys kasety zewnêtrznej na g³êbokoœæ kasety + cm. Mo na tak e wykonaæ szereg dodatkowych otworów pomocniczych w miejscu przeznaczonym do wybrania, co u³atwi póÿniejsze wykuwanie otworu. Wykonaæ otwory 0 pod ko³ki rozporowe mocuj¹ce obudowê kasety do œciany. Do wnêtrza obudowy wprowadziæ przewody, obudowê kasety umieœciæ w wykonanym otworze, i przymocowaæ ko³kami rozporowymi do œciany. Ewentualne ubytki uzupe³niæ gipsem. Monta w skrzydle drzwi. W wersji do monta u w nieruchomym skrzydle drzwi panel mocowany jest dwoma wkrêtami przez otwory w tyle obudowy. Sposób monta u obudowy w drzwiach nale y dobraæ indywidualnie do ka dego przypadku. Obudowa posiada cztery otwory w œciankach bocznych- mo na je wykorzystaæ do przymocowania obudowy do k¹towników wspawanych w drzwi. Panel nie posiada od frontu otworów na œruby mocuj¹ce. Zamiast œrub mocuj¹cych mo na te zastosowaæ nity zrywalne. W miarê mo liwoœci nale y montowaæ kasetê rozmówn¹ wewn¹trz wiatro³apów- kaseta jest wtedy lepiej chroniona przed wp³ywem pogody. Jeœli domofon bêdzie wspó³pracowa³ z zamkiem elektromagnetycznym zmieniæ po³o enie zwory Z (patrz rys 7., str. ). Domyœlnie domofon skonfigurowany jest do pracy z elektrozaczepem. Monta dekodera i zasilacza. Programowanie numeru unifonu. Dekoder i zasilacz nale y zamontowaæ wewn¹trz budynku, najlepiej w miejscu niedostêpnym dla niepowo³anych osób. Zalecane jest aby obydwa urz¹dzenia umieszczone zosta³y w skrzynce instalacyjnej. Dekoder mocuje siê przy pomocy czterech wkrêtów lub na szynie DIN. Do miejsca, w którym zamontowany jest zasilacz musi byæ doprowadzone zasilanie z sieci energetycznej. Koñcówki przewodów z transformatora zasilaj¹cego nale y nawin¹æ na mniejszym rdzeniu ferrytowym do³¹czonym do zestawu. Ka dym z przewodów nale y nawin¹æ, zwoju w UWAGA! W celu wyeliminowania zak³óceñ, które mog³y by spowodowaæ zawieszenie lub nieprawid³ow¹ pracê domofonu nale y montowaæ rdzenie ferrytowe na koñcach przewodów z zasilacza i przewodzie ³¹cz¹cym kasetê rozmówn¹ z dekoderem. -0 -

12 Cyfrowy system domofonowy CA-00 sposób przedstawiony na rysunku 7.. Podobnie nale y post¹piæ z przewodem ³¹cz¹cym kasetê rozmówn¹ z dekoderem- od strony kasety rozmównej koñcówke przewodu nale y nawin¹æ na wiêkszym rdzeniu. Je eli gruboœæ przewodu na to nie pozwala, nale y zdj¹æ izolacjê i nawin¹æ na rdzeniu tylko te y³y, które s¹ wykorzystywane do po³¹czenia. Po zamontowaniu dekodera pod³¹czyæ przewody zgodnie ze schematem po³¹czeñ, sprawdziæ dok³adnie ich poprawnoœæ. Nastêpnie pod³¹czyæ zasilanie dekodera. Na rdzeñ Rys 7. Nawiniêcie koñcówek przewodów na przeciwzak³óceniowym rdzeniu ferrytowym wyœwietlaczu kasety rozmównej pojawi¹ siê szybko zmieniaj¹ce siê cyfry, a nastêpnie w prawym, dolnym rogu wyœwietlacza zapali siê kropka- domofon jest gotowy do uruchomienia. Domofon jest wstêpnie wyregulowany i jeœli nie ma takiej potrzeby, to nie nale y zmieniaæ po³o enia elementów regulacyjnych. MD-00/R to dodatkowy dekoder umo liwiaj¹cy pod³¹czenie kolejnych 0 unifonów, u ywany w sytuacji, kiedy liczba abonentów przekracza. Dekoder MD-00/R nale y zamontowaæ w pobli u dekodera podstawowego MD-000, jest on mocowany do œciany lub obudowy w taki sam sposób, jak dekoder MD-00. Obydwa urz¹dzenia nale y po³¹czyæ krótkim, kilkudziesiêcio centymetrowym odcinkiem przewodu. Mo e to byæ przewód komputerowy typu YTDY, skrêtka UTP lub wieloparowy przewód telefoniczny o minimum 6 y³ach 0, mm (0, mm ). Po³¹czenia nale y wykonaæ w oparciu Programowanie numeru unifonu. nr nr nr Numer fizyczny unifonu zale y od tego, pod który z zacisków... w dekoderze zostanie pod³aczony zacisk (wywo³anie) tego unifonu. Pozosta³e przewody dochodz¹ce do unifonu s¹ wspólne dla wszystkich unifonów (ich liczba zale y od systemu, do jakiego dostosowane sa unifony, i mieœci siê w przedziale od do 6). GLU MU GS SW DEKODER Rys. 7..Programowanie numeru unifonu na przyk³adzie systemu +n. --

13 Cyfrowy system domofonowy CA-00 W dekoderze MD-00 dostêpne s¹ zaciski oznaczone numerami... Do zacisków tych pod³¹czane s¹ zaciski nr (wywo³anie) kolejnych unifonów. Numer, który zostanie przypisany do unifonu odpowiada numerowi zacisku w dekoderze, do którego zosta³ doprowadzony przewód wywo³ania z unifonu. Je eli zosta³ zastosowany dekoder rozszerzaj¹cy MD-00/R, to do znajduj¹cych siê w nim zacisków wywo³ania pod³¹czane s¹ unifony z kolejnymi numerami. Zaciski w MD-00/R numerowane s¹ w kolejnoœci od do 0 i oznaczenia te nie odpowiadaj¹ numerom, pod którymi wywo³ane zostan¹ unifony. Tak wiêc unifon o numerze nale y pod³¹czyæ pod zacisk nr. w dekoderze rozszerzaj¹cym MD-00/R, unifon nr. pod zacisk itd. Ogólnie numer, pod którym wywo³any zostanie unifon pod³aczony do dekodera MD-00/R oblicza siê ze wzoru: Monta unifonu numer unifonu= + numer zacisku Zak³adamy, e do ka dego mieszkania doprowadzony jest przewód po³¹czeniowy unifonu i przewód ten pod³¹czony jest do odpowiednich zacisków (przewodów) w puszce instalacyjnej na klatce schodowej. Aby zamontowaæ unifon nale y zdj¹æ pokrywê unifonu, podstawê przy³o yæ w miejscu monta u i zaznaczyæ punkty pod otwory na ko³ki rozporowe 6mm. W zaznaczonych miejscach wywierciæ otwory wiert³em 6mm, umieœciæ w nich plastikowe czêœci ko³ków, wprowadziæ do wnêtrza podstawy przewód po³¹czeniowy i przykrêciæ podstawê do œciany. Do zacisków w unifonie pod³¹czyæ przewody, zwracaj¹c uwagê na ich w³aœciw¹ kolejnoœænajlepiej u ywaæ tych samych kolorów y³ do odpowiednich zacisków we wszystkich unifonach. Nastêpnie zamontowaæ pokrywê unifonu. Regulacja domofonu CA-00. Wstêpna regulacja domofonu odbywa siê w procesie produkcyjnym. Regulacji nale y dokonywaæ tylko w przypadkach, kiedy jest to konieczne. W kasecie rozmównej znajduj¹ siê dwa potencjometry: P P G³oœnoœæ w unifonie G³oœnoœæ w kasecie rozmównej Kolejnoœæ operacji przy regulacji balansu linii jest nastêpuj¹ca: - Ustawiæ potencjometr P (regulator g³oœnoœci g³oœnika w panelu) tak, aby uzyskaæ minimaln¹, zapewniaj¹ca komfort g³oœnoœæ pracy g³oœnika w panelu. - Ustawiæ potencjometr P (regulator wzmocnienia mikrofonu w panelu) tak, aby uzyskaæ minimaln¹, zapewniaj¹c¹ komfort g³oœnoœæ pracy g³oœników w unifonach, na tyle ma³¹ jednak, aby unikn¹æ sprzê eñ (nieprzyjemnych pisków). - Jeœli regulacja potencjometrem P nie zapewni³a po adanych rezultatów, lub jakoœæ dÿwiêku wyraÿnie siê pogorszy³a (zbyt mocno œciszone P), nale y otworzyæ dekoder i dostroiæ potencjometr P (regulator g³oœnoœæi g³oœników unifonów). Uwaga - P w dekoderze jest b. czu³y. - -

14 Cyfrowy system domofonowy CA-00 Opis z³¹cz kasety rozmównej Z- Z³¹cze kamery V + Z - + P G OŒNIK P - + MIKROFON Z Z Z Z Z - Z³¹cze programowania via PC Wymagany jest specjalny kabel do pod³¹czenia z komputerem PC Z - Przywrócenie nastaw domyœlnych - W celu przywrócenia nastaw domyœlnych systemu i kodów zamka szyfrowego zewrzeæ na chwilê po w³¹czeniu zasilania - W celu przywrócenia nastaw domyœlnych i skasowania pamiêci kluczy TM za³o yæ jumper i pozostawiæ po w³¹czeniu zasilania. Zdj¹æ po zakoñczeniu operacji kasowania Z - Wybór elementu blokady wejœcia Elektrozaczep Zamek elektromagnetyczny Z - Rozmagnesowanie zamka elektromagnetyczmego Rozmagnesowanie Brak rozmagnesowania Rys. 7. Elementy regulacyjne w kasecie rozmównej 8. Programowanie domofonu CA-00 Domofon CA-00 umo liwia programow¹ zmianê wielu parametrów jego pracy, np. czasów i tonów wywo³ania, czasu i sposobu dzia³ania elektrozaczepu, w³¹czanie i wy³¹czanie funkcji realizowanych przez domofon. Dziêki temu mo na w prosty i ³atwy sposób dostosowaæ pracê domofonu do indywidualnych potrzeb i wymagañ u ytkowników. Zmiana parametrów pracy domofonu mo liwa jest po wejœciu w tryb programowaniawymaga to podania kodu instalatora. Po wybraniu dowolnego parametru na wyœwietlaczu kasety rozmównej pojawi siê na chwile krótki komunikat tekstowy u³atwiaj¹cy zapamiêtanie funkcji, jak¹ ten parametr pe³ni- dziêki temu po pewnym czasie instalator nie musi siêgaæ do instrukcji, by zmieniæ konfiguracjê domofonu. Do instrukcji do³¹czona jest wk³adka, na której znajduje siê skrócona lista wszystkich parametrów z ich krótkim opisem, przydatna dla doœwiadczonych instalatorów, którzy poznali sposób programowania domofonu i znaczenie poszczególnych parametrów. Procedury instalacyjne zosta³y opisane przy u yciu symboli, których znaczenie przedstawione zosta³o poni ej. Wejœcie w tryb programowania. Aby uruchomiæ tryb programowania domofonu nale y piêciokrotnie wcisn¹æ klawisz. Nastêpnie nale y podaæ kod instalatora, który mo na odczytaæ z nalepki na procesorze dekodera lub z tabeli kodów zamka szyfrowego. W miarê wprowadzania kolejnych cyfr kodu na wyœwietlaczu pojawiaæ siê bêd¹ komunikaty itd. - widoczny na - -

15 Cyfrowy system domofonowy CA-00 komentarz komentarz komentarz widok wyœwietlacza 6 widok wyœwietlacza wybranie znaku z klawiatury wyœwietlaczu znak informuje ile cyfr kodu zosta³o ju wprowadzonych. Wprowadzon¹ cyfrê mo na w dowolnym momencie skasowaæ klawiszem. Je eli wprowadzony zostanie b³êdny kod, to na wyœwietlaczu kasety rozmównej pojawi siê na czas ok. 0 s. komunikat BLAD CODE. D³ugi czas zosta³ dobrany celowo, aby utrudniæ próby z³amania kodu. Wyjœcie z procedury programowania nastêpuje po wybraniu pola z symbolem. x symbol klucza I cyfra kodu II cyfra kodu III cyfra kodu IV cyfra kodu UWAGA! Klawiatura domofonu produkowana jest równie w wersji, w której klawisz zast¹piony jest klawiszem K P-0 Zmiana kodu zamka szyfrowego Procedury tej u ywamy, kiedy trzeba zmieniæ kod zamka szyfrowego jednego lub kilku lokali. Aby zmieniæ kod zamka szyfrowego nale y wybraæ program P-0 lub po wejœciu w procedurê programowania wcisn¹æ przycisk. Pojawi siê napis oznaczaj¹cy, e nale y wprowadziæ numer lokalu, dla którego ma zostaæ zmieniony kod zamka i potwierdziæ go klawiszem. Na wyœwietlaczu pojawi siê napis oznaczaj¹cy oczekiwanie na wprowadzenie nowego kodu. Po wprowadzeniu i zatwierdzeniu nowego kodu klawiszem operacjê mo na powtórzyæ dla innych numerów. Kody przypisane do lokali zostaj¹ zapisane do nieulotnej pamiêci EEPROM. Ka dorazowe - -

16 Cyfrowy system domofonowy CA-00 przywrócenie ustawieñ fabrycznych powoduje równie ustawienie pocz¹tkowych wartoœci kodów lokali. Numer lokalu Nowy kod zamka szyfrowego lub 0 0 P- Parametry pracy domofonu Po wybraniu programu na wyœwietlaczu pojawi siê napis. Nale y wybraæ numer podprogramu i potwierdziæ wciœniêciem klawisza oznaczonego symbolem klucza. Na wyœwietlaczu pojawi siê na chwilê oznaczenie literowe podprogramu (u³atwiaj¹ce jego zapamiêtanie i identyfikacjê) a nastêpnie aktualna wartoœæ parametru. Aby j¹ zmieniæ nale y skasowaæ wartoœæ aktualn¹ u ywaj¹c klawisza, a nastêpnie wprowadziæ z klawiatury now¹ wartoœæ i potwierdziæ j¹ wciskaj¹c klawisz. Po tej operacji system domofonowy wróci do programu P- i oczekuje na zmianê kolejnych parametrów. W nawiasach kwadratowych przy opisie poszczególnych podprogramów podane s¹ skrócone oznaczenia literowe, oraz zakres wartoœci, jakie mo e przyjmowaæ dany parametr. W nawiasach okr¹g³ych podane s¹ domyœlne wartoœci parametrów. numer podprogramu (n=...6) skrócone oznaczenie literowe stara wartoœæ parametru nowa wartoœæ parametru zatwierdzenie nowej wartoœci n 0 P-- [ C Un] [0...0] (6). Liczba cykli wywo³ania. Parametr pozwala ustaliæ liczbê powtórzeñ cyklu wywo³ania (patrz rys. 8.). P-- [C u] Parametr nie wykorzystywany PS PS PS F F F F F F F F F F F F PD- generowanie sygna³u PA- przerwa POJEDYNCZY CYKL WYWO ANIA Rys. 8. Struktura sygna³u wywo³ania - -

17 -6 - Cyfrowy system domofonowy CA-00 P-- [Coc] [0...] (0) Czas oczekiwania na podniesienie s³uchawki w sekundach. Przedzia³ czasu po zakoñczeniu wywo³ania, w którym podniesienie s³uchawki spowoduje zestawienie po³¹czenia z kaset¹ rozmówn¹. P--. [Cro] [0...] (60). Czas rozmowy w sekundach Aby umo liwiæ korzystanie z domofonu innym u ytkownikom czas pojedynczej rozmowy jest limitowany. Na 0 sekund przed up³ywem zaprogramowanego czasu w s³uchawce pojawi¹ siê sygna³y dÿwiêkowe informuj¹ce o zbli aj¹cym siê przerwaniu po³¹czenia. P-- [CPS] [0...] (0) Czas generowania pojedynczego tonu PD. Czas generowania sygna³u -patrz rys. 8. P--6 [cpa] [0...] (00) Czas pauzy PA. Przerwa nastêpuj¹ca po wygenerowaniu sygna³u. P--7 [C r] [0...0] (). Czas rygla Parametr okreœla czas dzia³ania elektrozaczepu lub zamka elektromagnetycznego. Ustawienie wartoœci parametru na 0 powoduje wy³¹czenie elektrozaczepu. P--8 [F Lo] [...] (70). Czêstotliwoœæ dolna sygna³u wywo³ania F Procedury P--8, P--9 pozwalaj¹ na ustalenie górnej i dolnej czêstotliwoœci tonów wywo³ania. W ten sposób mo na w pewnym zakresie zmieniaæ ton wywo³ania unifonu. W przypadku podania dwóch jednakowych wartoœci parametrów unifon bêdzie wywo³ywany dÿwiêkiem o sta³ej czêstotliwoœci. P--9 [F Hi] [...] (0). Czêstotliwoœæ górna sygna³u wywo³ania P--0 [Pnu] [ ] (0) Przesuniêcie zakresu. Parametr wykorzystywany w trybie numeracji z przesuniêciem zakresu (patrz punkt. str. 7) pozwala na obs³ugê numerów lokali wiêkszych ni 99. P-- [LPi] [0...99] (0) Liczba lokali na piêtrze. Parametr wykorzystywany w trybie numeracji hotelowej (patrz punkt. str. 7), w której numer lokalu poprzedzony jest cyfr¹ okreœlaj¹c¹ piêtro, na którym lokal ten siê znajduje. P-- [Llo] [0...99] () Zakres obs³ugiwanych numerów- wartoœæ dolna. Parametr pozwala ustaliæ przedzia³ numerów, które obs³ugiwane s¹ przez domofon.

18 Cyfrowy system domofonowy CA-00 Wybranie numeru spoza tego zakresu spowoduje, e na wyœwietlaczu pojawi siê komunikat [OFF]. P-- [LHi] [0...99] (99) Zakres obs³ugiwanych numerów- wartoœæ górna. Parametr pozwala ustaliæ przedzia³ numerów, które obs³ugiwane s¹ przez domofon. Wybranie numeru spoza tego zakresu spowoduje, e na wyœwietlaczu pojawi siê komunikat [OFF]. P- Funkcje realizowane przez domofon Ta czêœæ programu pozwala w³¹czyæ lub wy³¹czyæ niektóre funkcje realizowane przez domofon. Parametr mo e przyj¹æ dwie wartoœci: [- -] w³¹czenie danej funkcji [- 0 -] - wy³¹czenie danej funkcji numer podprogramu (n=...6) skrócone oznaczenie literowe stara wartoœæ parametru (0 lub ) nowa wartoœæ parametru (0 lub ) zatwierdzenie nowej wartoœci n P-- Funkcja niedostêpna w domofonie CA-00 P-- Funkcja niedostêpna w domofonie CA-00 P-- Funkcja niedostêpna w domofonie CA-00 P-- [E Au] () Zezwolenie na akustyczn¹ sygnalizacjê wybierania numeru z klawiatury. P-- [EnAu] () Zezwolenie na wielotonow¹ sygnalizacjê numerów wybranych z klawiatury. Domyœlnie ustawiona jest sygnalizacja wielotonowa- ka demu znakowi przyporz¹dkowany jest inny ton. W niektórych przypadkach, np. kiedy kaseta zamontowana jest w ruchliwym miejscu mo e zachodziæ obawa, e dÿwiêki o ró nych tonach mog¹ u³atwiæ odtworzenie kodu wejœciowego przez niepowo³ane osoby. W takim przypadku zalecane jest ustawienie tego parametru na wartoœæ 0, która spowoduje, e po wciœniêciu dowolnego klawisza generowany bêdzie dÿwiêk o tej samej wysokoœci. P--6 [EPr] () -7 -

19 Cyfrowy system domofonowy CA-00 Zezwolenie na otwieranie wejœcia za pomoc¹ przycisku montowanego wewn¹trz obiektu System CA-00 umo liwia zastosowanie dodatkowego przycisku (pod³¹czanego pod wejœcie PL+, PL- w kasecie rozmównej) montowanego wewn¹trz zabezpieczanego obiektu. Wciœniêcie tego przycisku np. przez osobê wychodz¹c¹ z budynku powoduje odblokowanie wejœcia. P--7 [E rf] (0) Zezwolenie na sterowanie napiêciem zmiennym o czêstotliwoœci 0 HZ. Sterowanie fal¹ powoduje charakterystyczny dÿwiêk wydawany przez elektrozaczep. Nie nale y jednak u ywaæ sterowania tego typu w przypadku zastosowania zwory elektromagnetycznej, zarówno z uk³adem wyzwalania jak i sterowanych poœrednio za pomoc¹ dodatkowego przekaÿnika. W takim przypadku nale y ustawiæ ten parametr na wartoœæ 0 co odpowiada sterowaniu napiêciem sta³ym. Odblokowanie elektrozaczepu sygnalizowane jest ka dorazowo sygna³em akustycznym w g³oœniku kasety rozmównej. P--8 [E ru] () Zezwolenie na sterowanie elektrozaczepem przy pomocy przycisków w unifonach. P--9 [ECod] () Zezwolenie na u ywanie zamka szyfrowego. P-- [ESOP] () Zezwolenie na zmianê kodu zamka szyfrowego bez koniecznoœci podania starego kodu. P-- [PCod] () Zezwolenie na sygnalizacjê u ycia kodu zamka szyfrowego. U ycie kodu zamka szyfrowego powoduje akustyczn¹ sygnalizacjê tego faktu w s³uchawce unifonu zamontowanego w lokalu, którego kod zosta³ u yty do odblokowania wejœcia. P-- [PbCo] () Zezwolenie na sygnalizacjê u ycia b³êdnego kodu zamka szyfrowego. Ka da próba u ycia kodu zamka szyfrowego (nawet jeœli jego wartoœæ bêdzie z³a i wejœcie nie zostanie odblokowane) bêdzie sygnalizowana w s³uchawce unifonu w lokalu, którego kodem próbowano siê pos³u yæ. P-- [E-b] () Zezwolenie na obs³ugê kluczy elektronicznych. P-- [E UC] (0) Ci¹g³e zasilanie kamery. W domofonie CA-00 zosta³o przewidziane miejsce na kamerê. Kamera i oœwietlacz podczerwieni uruchamiane s¹ w chwili wywo³ania i podczas rozmowy. Ustawienie tego parametru na wartoœæ () spowoduje, e kamera bêdzie zasilana w sposób ci¹g³y. -8 -

20 Cyfrowy system domofonowy CA-00 Kalkulator umo liwia szybkie przeliczanie numeru fizycznego na numer logiczny i odwrotnie. Normalnie numer logiczny (pod którym zg³asza siê unifon) i fizyczny (wynikaj¹cy ze sposobu pod³aczenia do magistrali) pokrywaj¹ siê, jednak w trybie numeracji hotelowej i numeracji z przesuniêciem zakresu numerowi fizycznemu mozna przypisaæ dowolny numer logiczny. Zale noœæ miêdzy mumerami logicznymi i fizycznymi wyznaczana jest w oparciu o podane wzory lub za pomoc¹ kalkulatora. Kalkulator wykonuje obliczenia w oparciu o bie ace nastawy centrali. Aby dokonaæ obliczeñ trzeba ustawiæ parametry przesuniêcie zakresu lub liczba lokali na pietrze na wartoœci wiêksz¹ od zera. Nastêpnie wybraæ jeden z dwóch podprogramów: przeliczaj¹cy numer logiczny na fizyczny (Lo-F) lub fizyczny na logiczny (F-Lo). Nastêpnie nale y wprowadziæ wartoœæ do konwersji i wcisn¹æ przycisk z symbolem klucza. Na wyœwietlaczu powinien pojawiæ siê obliczony numer. a) P- Kalkulator Wartoœæ do przeliczenia Wartoœæ przeliczona b) Wartoœæ do przeliczenia Wartoœæ przeliczona Przeliczenie numerów: a) logicznego na fizyczny, b)fizycznego na numer logiczny P- Zarz¹dzanie kluczami elektronicznymi Centrala umo liwia zapamiêtanie 000 kluczy Touch Memory oraz -go klucza administratora systemu. P--0 [CODE] - Kasowanie pamiêci kluczy elektronicznych. Procedura s³u y do kasowania kluczy zapisanych w pamiêci systemu domofonowego. Aby skasowaæ pamiêæ nale y uruchomiæ program P--0. Aby zabezpieczyæ pamiêæ przed przypadkowym skasowaniem nale y podaæ kod administratora. Po podaniu kodu instalatora lub uzyciu klucza serwisowego na wyœwietlaczu pojawi siê na czas kasowania napis [CLR ]. Procedura powoduje skasowanie wszystkich kodów u ytkownika i kodu klucza serwisowego. kod instalatora 0-9 -

21 Cyfrowy system domofonowy CA-00 P-- [Add] - Dodanie klucza bez przypisania do lokalu Procedura umo liwia dodanie nowego klucza do pamiêci domofonu. Dane klucza zapisywane s¹ w pamiêci pod kolejnym wolnym numerem. Instalator powinien sporz¹dziæ listê, na której zapisana jest pozycjia klucza w pamiêci oraz nazwisko osoby, której klucz ten zostanie przekazany. Jest to wa ne w przypadku, kiedy trzeba usun¹æ klucz z pamiêci. Instalator nie ma wp³ywu na wybór pozycji, pod któr¹ zapisywany jest numer kluczawybierany jest pierwszy wolny numer w pamiêci. Jeœli dane klucza znajduj¹ siê ju w pamiêci domofonu, to na wyœwietlaczu pojawi siê komunikat [OLD] przy³o yæ klucz do czytnika numer pozycji w pamiêci dodanie kolejnego klucza C P-- [L---] - Dodanie klucza z przypisaniem do lokalu Procedura umo liwia dodanie klucza i przypisanie go do wybranego numeru lokalu, co u³atwia zarz¹dzanie kluczami. U ycie klucza jest sygnalizowane w s³uchawce unifonu, tak jak w przypadku u ycia kodu zamka szyfrowego. Po uruchomieniu programu P- i podprogramu P-- na wyœwietlaczu pojawi siê migaj¹cy napis [L---]. Nastêpnie nale y podaæ numer lokalu, do którego przypisane bêd¹ kolejne klucze i potwierdziæ wciskaj¹c klawisz. Wprowadzony numer powinien przestaæ migaæ- jest to sygna³, e mo na dodaæ nowe klucze. Aby dodaæ nowy klucz nale y przy³o yæ go do czytnika. Dodanie klucza do pamiêci powoduje, e na wyœwietlaczu pojawia siê na chwilê napis [NEu] a nastêpnie [P- X], gdzie X- pozycja w pamiêci, pod któr¹ zapisany zosta³ numer klucza, po czym ponownie pojawi siê numer lokalu- mo na do niego przypisaæ kolejne klucze. Powrót do wczeœniejszych etapów procedury umo liwia klawisz numer lokalu przy³o yæ klucz do czytnika numer dodanie pozycji w kolejnego pamiêci klucza P-- [SEr] - Zaprogramowanie klucza serwisowego (administratora) Klucz serwisowy pe³ni rolê podobn¹ do kodu administratora- pozwala wejœæ w procedury programowania, przy czym klucz serwisowy funkcjonuje niezale nie od kodu administratora. W systemie domofonowym mo e byæ zdefiniowany tylko jeden klucz administratora, ka dorazowe wykonanie procedury P-- powoduje zast¹pienie starego numeru klucza serwisowego nowym. -0 -

22 Cyfrowy system domofonowy CA-00 P-- [PdEL] - Kasowanie klucza po podaniu jego pozycji w pamiêci Procedura umo liwia skasowanie z pamiêci systemu domofonowego klucza po podaniu numeru w pamiêci, pod którym zosta³ on zapisany. Numer ten mo e byæ odczytany z listy sporz¹dzonej przez instalatora lub podany przez u ytkownika (pozycja, pod któr¹ zapisany jest numer klucza wyœwietlana jest na wyœwietlaczu po ka dorazowym jego u yciu). Jeœli pod podan¹ pozycj¹ nie jest zdefiniowany aden klucz, wtedy na wyœwietlaczu pojawi siê napis [FREE] 6 P-- [del] - Kasowanie klucza. Usuwanie klucza z pamiêci po przy³o eniu go do czytnika. Jeœli kasowany klucz nie zosta³ wczeœniej zdefiniowany (nie jest zapisany w pamiêci), to na wyœwietlaczu pojawi siê napis [ndef] przy³o yæ numer klucz lokalu do czytnika P--6 [LdEL] - Kasowanie klucza po podaniu numeru lokalu, do którego jest on przypisany. Ta operacja umo liwia usuniêcie z pamiêci kluczy przypisanych do konkretnego lokalu. Jeœli do podanego numeru mieszkania przypisane zosta³y jakieœ klucze, to na wyœwietlaczu pojawi siê migaj¹cy napis [P - X] gdzie X jest numerem komórki w pamiêci, pod któr¹ klucz zosta³ zapisany. Wyœwietlany jest numer pierwszej znalezionej pozycji, jeœli ma on zostaæ skasowany nale y wcisn¹æ przycisk oznaczony symbolem C, jeœli wpis ma zostaæ pozostawiony wcisn¹æ przycisk z symbolem klucza. Jeœli przez s od znalezienia pozycji nie zostanie podjêta adna akcja, to system wyszuka nastêpn¹ pozycjê pod któr¹ znajduje siê klucz przypisany do podanego numeru lokalu. Jeœli do lokalu nie s¹ przypisane adne klucze, to na wyœwietlaczu pojawi siê na chwilê napis [END] - domofon oczekuje na wprowadzenie numeru kolejnego lokalu, w którym kasowane bêd¹ klucze. 6 Poszukiwanie klucza przypisanego do lokalu (nr ). Klucz znaleziony na pozycji nr pozycja znalezionego klucza poszukiwanie kolejnego klucza pozycja nastêpnego klucza pozycja znalezionego klucza kasowanie klucza kolejny znaleziony klucz C Pominiêcie znalezionego klucza Skasowanie klucza - -

23 Cyfrowy system domofonowy CA-00 P--7 [Id-b] - Identyfikacja klucza Procedura s³u y do identyfikacji klucza. Po przy³o eniu klucza do czytnika na wyœwietlaczu pojawi siê informacja, na której pozycji jest on zapamietany ([P - x]) i do którego lokalu przypisany ([L - x], je eli nie jest, to [L - 0]). Je eli badany klucz jest zdefiniowany jako serwisowy, na wyœwietlaczu pojawi siê komunikat [SER]. pozycja klucza numer lokalu 7 Identyfikacja klucza zapisanego na pozycji i przypisanego do lokalu nr. 6 Identyfikacja kluczaklucz niezdefiniowany P- Indywidualne nastawy dla lokali numer lokalu Parametr Parametr W systemie CA-00 istnieje mo liwoœæ indywidualnych nastaw niektórych parametrów pracy domofonu zwi¹zanych z wywo³ywaniem unifonu oraz funkcjami zamka szyfrowego. Mo na zmieniaæ trzy parametry: Parametr nr.. Opcje wywo³ania Parametr mo e przyj¹æ nastêpuj¹ce wartoœci: 0 - unifon wy³¹czony. Wybrany numer lokalu zostaje wy³¹czony i nie mo na z nim nawi¹zaæ po³¹czenia z kasety rozmównej. - Blokada rozmowy. W tym trybie unifon pe³ni w zasadzie rolê dzwonka. w tym lokalu mo e byæ wywo³any z bramofonu, nie mo na z nim jednak prowadziæ rozmowy, nie mo na te sterowac elektrozaczepem. Funkcja ta mo e byæ wykorzystana w przypadku kiedy z ró nych wzglêdów administrator nieruchomoœci postanowi³ ograniczyæ lokatorowi mo liwoœæ korzystania z domofonu. - Pojedynczy sygna³ wywo³ania. Opcja ta pozwala na sygnalizacjê przy pomocy jednego cyklu wywo³ania. Po tym sygnale unifon przechodzi w tryb oczekiwania na odebranie po³¹czenia. -Wywo³anie wed³ug nastaw. Domyœlny tryb pracy unifonu z nastawami wspólnymi dla wszystkich numerów. Parametr nr.. G³oœnoœæ wywo³ania. L U H P ciche wywo³anie œrednie wywo³anie g³oœne wywo³anie narastaj¹ce wywo³anie. - -

24 Cyfrowy system domofonowy CA-00 UWAGA! Dzia³anie tej funkcji w du ym stopniu zale y od impedancji s³uchawki unifonu i w niektórych przypadkach efekt stopniowania g³oœnoœci wywo³ania mo e byæ s³abo widoczny. Parametr nr.. Opcje rygla A obs³uga rygla w³¹czona n obs³uga rygla wy³¹czona Parametr.. Opcje zamka szyfrowego - nie dzia³a w tej wersji urz¹dzenia c zamek szyfrowy w³¹czony C zamek szyfrowy w³¹czony z potwierdzeniem u ycia kodu w lokalu E zamek szyfrowy w³¹czony, zmiana i potwierdzenie u ycia kodu Do zmiany parametrów s³u ¹ nastêpuj¹ce klawisze: parametr klawisz parametr klawisz parametr klawisz parametr klawisz parametr parametr parametr parametr Procedura umo liwia ³atwe przejœcie do edycji nastaw kolejnych numerów lokali. S³u ¹ do tego klucze oznaczone symbolami 7 (zmniejszenie numeru o jeden) i 9 (zwiêkszenie numeru o jeden) CA-00 umo liwia skopiowanie ustalonych nastaw do wybranego zakresu numerów. W tym celu w procedurze P- nale y wybraæ numer lokalu równy 0. Przyk³ad. Wy³¹czyæ obs³ugê lokali od numeru 0 do 99.. Wejœæ w tryb programowania centrali.. Wybraæ procedurê nr. na wyœwietlaczu pojawi siê symbol [ -], podaæ numer lokalu równy '0' i zatwierdziæ klawiszem.. Na wyœwietlaczu pojawi siê symbol [PAE]. U ywaj¹c klawisza z numerem '0' ustawiæ na piewszej pozycji wyœwietlacza wartoœæ '0'. Wybraæ klawisz z symbolem klucza, na chwilê na wyœwietlaczu pojawi siê symbol [COPY], a nastêpnie [CODF] i [----] informuj¹cy, e nale y podaæ czterocyfrowy kod instalatora, lub przy³o yæ do czytnika klucz serwisowy. 6. Na wyœwietlaczu pojawi siê symbol [ LO] a nastêpnie [ ], wprowadziæ wartoœæ 0 (najni szy numer lokalu z zakresu, do którego kopiowane s¹ nastawy) i zatwierdziæ symbolem klucza. 7. Na wyœwietlaczu pojawi siê symbol [ HI] a nastêpnie [99], wprowadziæ wartoœæ 99 (najwy szy numer lokalu z zakresu, do którego kopiowane s¹ nastawy) i - -

25 Cyfrowy system domofonowy CA-00 zatwierdziæ symbolem klucza. 8. Na wyœwietlaczu pojawi¹ siê zmieniaj¹ce siê cyfry, a nastêpnie symbol [ -]. W tym momencie mo na zmieniæ nastawy dla innych lokali lub wyjœæ z procedury programowania wciskaj¹c kolejno klawisz z symbolem klucza i cyfr¹ 8. P-6 Zmiana kodu instalatora Kod instalatora umo liwia wejœcie w tryb programowania. W przypadku instalatorów lub administratorów nieruchomoœci wygodnie jest pos³ugiwaæ siê jednym kodem wspólnym dla wszystkich nadzorowanych systemów CA-00. Nale y pamiêtaæ, e nastêpne wejœcie w tryb programowania bêdzie mo liwe po prawid³owym wprowadzeniu nowej wartoœci kodu instalatora. Kod wprowadza siê podaj¹c kolejno cyfry. Przy³o enie klucze podczas wyœwietlania napisu [----] powoduje jej zapamiêtanie jako klucze administratora (analogicznie jak w procedurze P--). Nowy kod 6 P-7 Test elektrozaczepu Procedura u ywana w czasie instalowania i regulacji zaczepu elektrycznego. Ka dorazowe uruchomienie procedury P-7 powoduje uruchomienie zaczepu elektrycznego na czas wynikaj¹cy z ustawionego parametru czasu dzia³ania zaczepu (standardowo jest to czas sekund) a nastêpnie powrót do g³ównego programu. P-8 Zwolnienie elektrozaczepu w trybie serwisowym Procedura wykorzystywana przez instalatora w przypadku koniecznoœci wejœcia na teren posesji lub klatki schodowej. Procedura powoduje zwolnienie elektrozaczepu i powrót domofonu w tryb normalnej pracy domofonowej. - -

26 Cyfrowy system domofonowy CA Obs³uga domofonu CA-00 Po³¹czenie z lokalem Aby nawi¹zaæ po³¹czenie z lokalem nale y z klawiatury kasety rozmównej wybraæ jego numer. W przypadku pomy³ki uzyæ klawisza. Domofon sprawdzi, czy w wybranym lokalu pod³¹czony jest unifon i czy jest on obs³ugiwany przez domofon. Jeœli test przebiegnie pomyœlnie, to na wyœwietlaczu kasety rozmównej pojawi siê napis [CALL] i rozpocznie siê wywo³ywanie unifonu. Wywo³anie trwa przez okreœlony czas (domyœlnie 0 s) a po up³ywie tego czasu domofon bêdzie oczekiwa³ na podniesienie s³uchawki- czas oczekiwania wynosi standardowo 0 s, lecz mo e byæ zmieniony przez instalatora. Jeœli s³uchawka nie zostanie podniesiona przez lokatora w czasie okreœlonym procedur¹ P-- domofon przejdzie do stanu czuwania. Jeœli s³uchawka zostanie podniesiona, to zostanie zestawione po³¹czenie umo liwiaj¹ce prowadzenie rozmowy miêdzy kaset¹ rozmówn¹ a unifonem. Czas rozmowy jest limitowany (standardowo min), a po jego up³ywie rozmowa zostanie przerwana. Zbli aj¹cy siê moment przerwania rozmowy sygnalizowany jest krótkimi sygna³ami akustycznymi. Prowadzenie rozmowy i sterowanie elektrozaczepem. Podniesienie s³uchawki w trakcie trwania sygna³u wywo³ania lub przez pewien czas po jego zakoñczeniu (procedura P-- ) spowoduje zestawienie rozmowy miêdzy kaset¹ rozmówn¹ a unifonem. Przerwanie rozmowy nastêpuje po od³o eniu s³uchawki lub up³ywie czasu okreœlonego procedur¹ P--. W czasie prowadzenia rozmowy mo na odblokowaæ elektrozaczep lub zamek elektromagnetyczny wciskaj¹c przycisk w unifonie. Korzystanie z zamka szyfrowego Domofon CA-00 posiada wbudowan¹ funkcjê zamka szyfrowego, pozwalaj¹c¹ na otwieranie wejœcia przy u yciu indywidualnego, czterocyfrowego kodu wejœciowego. Kody wejœciowe s¹ zdefiniowane w procesie produkcyjnym i dostarczane wraz z kaset¹ rozmówn¹. Aby odblokowaæ wejœcie u ywaj¹c kodu zamka szyfrowego nale y wybraæ z klawiatury numer lokalu i wcisn¹æ klawisz. Na wyœwietlaczu pojawi siê napis [----] oznaczaj¹cy, e system oczekuje na wprowadzenie kodu. Nale y wprowadziæ czterocyfrowy kod zamka. Cyfry 0 w kodzie s¹ cyframi znacz¹cymi i nie mo na ich pomijaæ, nawet jeœli s¹ na pierwszym miejscu. Jeœli wprowadzony kod jest poprawny, to zaczep lub zamek elektromagnetyczny zostanie odblokowany, a na wyœwietlaczu pojawi siê migaj¹cy napis [OPEN]. Jednoczeœnie w unifonie zamontowanym w lokalu, którego kod zosta³ u yty wygenerowane zostan¹ trzy krótkie sygna³y akustyczne (o ile mo liwoœæ taka nie zosta³a zablokowana przez administratora). Jeœli wprowadzony zosta³ b³êdny kod to na wyœwietlaczu pojawi siê napis [Err] a w s³uchawce unifonu zostan¹ wygenerowane dwa d³ugie sygna³y akustyczne. - -
