1 Pracownia Usług Projetowych Nadzorowanie, Wyonawstwo mgr inż. Mariusz Kłosowsi ul. Gdańsa 54, Chojnice tel. (052) , tel.om Egz. 1/8 RESTAURACJA OBIEKTÓW DZIEDZICTWA KULTUROWEGO - II ETAP : KOŚCIÓŁ P.W. ZWIASTOWANIA NAJŚWIĘTSZEJ MARYI PANNY NR EW. 1389/3 CHOJNICE, NOWE MIASTO 2, PLAC KOŚCIELNY 3 INWESTOR: STADIUM: BRANŻA: TEMAT: PARAFIA RZYMSKOKATOLICKA P.W. ŚCIĘCIA ŚW.JANA CHRZCICIELA. PLAC KOŚCIELNY CHOJNICE PROJEKT BUDOWLANY SANITARNA WENTYLACJA Zgodnie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( test jednolity: Dz. U. nr 207, poz z 2003 r. z późniejszymi zmianami ) oświadczamy, że niniejszy projet budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projetant branży sanitarnej mgr inż. Jan Burglin Sprawdzający inż. Eugeniusz Schulz PSOZ-4004/10/95 CHOJNICE,

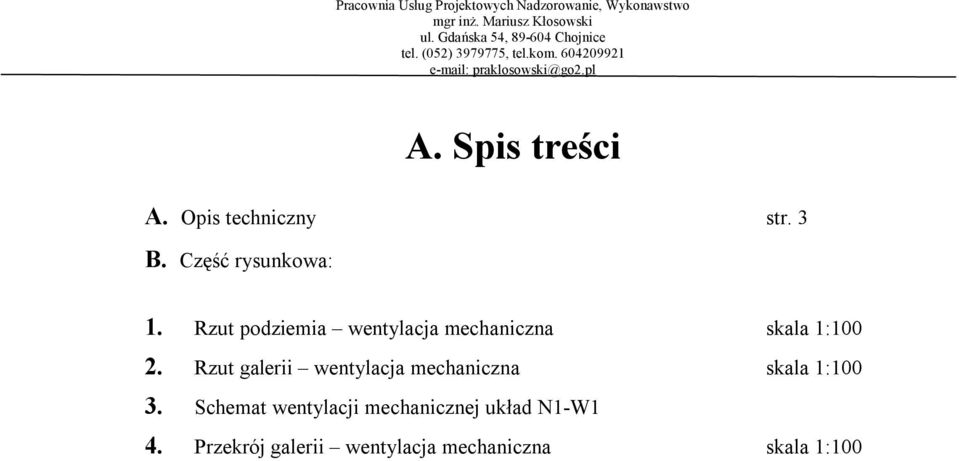

2 Pracownia Usług Projetowych Nadzorowanie, Wyonawstwo mgr inż. Mariusz Kłosowsi ul. Gdańsa 54, Chojnice tel. (052) , tel.om A. Spis treści A. Opis techniczny str. 3 B. Część rysunowa: 1. Rzut podziemia wentylacja mechaniczna sala 1: Rzut galerii wentylacja mechaniczna sala 1: Schemat wentylacji mechanicznej uład N1-W1 4. Przerój galerii wentylacja mechaniczna sala 1:100

3 Pracownia Usług Projetowych Nadzorowanie, Wyonawstwo mgr inż. Mariusz Kłosowsi ul. Gdańsa 54, Chojnice tel. (052) , tel.om A. Opis techniczny do projetu technicznego restauracji obietów dziedzictwa ulturowego- II etap : Kościół P.W.Zwiastowania Najświętszej Maryi Panny w Chojnicach na działce o nr geod. 1389/3 1. Podstawa opracowania 1.1. Projet architetoniczno-budowlany budynu 1.2.Obowiązujące normy i zarządzenia 1.3.Uzgodnienia międzybranżowe 2. Zares opracowania Przedmiotem opracowania jest wentylacja mechaniczna dla restauracji obietów dziedzictwa ulturowego- II etap : Kościół P.W.Zwiastowania Najświętszej Maryi Panny w Chojnicach na działce o nr geod. 1389/3. 3. Opis przyjętych rozwiązań Projetuje się uład wentylacji mechanicznej nawiewno-wywiewnej i ułady wywiewne dla pomieszczeń zloalizowanych w Kościele P.W. Zwiastowania Najświętszej Maryi Panny w Chojnicach. Uład nawiewno-wywiewny N1-W1 zaprojetowano dla sali spotań i espozycji 0.2 zloalizowanej w podziemiu, dla pomieszczeń higieniczno-sanitarnych uład wywiewny W3. Dla pomieszczenia galerii na poddaszu projetuje się uład wywiewny W 2. Dla pomieszczenia 0.2 przyjęto centralę grzewczą N1 z nagrzewnicą eletryczną i tłumiiem szumu : CV-P1/HED. Centrala jest zbloowana z wentylatorem wywiewnym W1 : CV-P1/DV. Centrala grzewcza dla uładu N 1 i wentylator anałowy w uładzie W1 zloalizowane są w pomieszczeniu 02, wyonane są w wersji podwieszanej i zloalizowane pod stropem pomieszczenia. Powietrze nawiewane uzdatniane jest na filtrze lasy EU-4 i podgrzewane przez nagrzewnicę anałową eletryczną. Adaptuje się istniejący anał nawiewny doprowadzający powietrze wentylacyjne z czerpni ściennej. W czerpni powietrza zastosować siatę ze stali nierdzewnej o drobnych oczach. W pomieszczeniu 02 panuje nadciśnienie powietrza nawiewanego ze względu na przewidywany montaż omina. Dodatowo projetuje się jao zabezpieczenie przed możliwością nieontrolowanego wypływu dymu z omina przy wystąpieniu nieorzystnych czynniów atmosferycznych lub awarii urządzeń - detetor tlenu węgla umieszczony na ścianie w odległości od 2-8m od omina (wg zaleceń producenta). W pomieszczeniach higieniczno- sanitarnych w podziemiu zastosowano wentylator wywiewny anałowy AXC 125B uruchamiany czujniiem ruchu lub wraz z włączeniem oświetlenia. W pomieszczeniu 3.2 galerii zastosowano uład wentylacyjny wywiewny W 2 z wentylatorem anałowym z tłumiiem szumu CV-P1/DV. Przewiduje się nawiew powietrza do pomieszczeń sanitarnych grawitacyjny za pomocą rate nawiewnych umieszczonych u dołu drzwi o pow.220cm 2 netto. Uruchamianie uładów N1-W1 i W2 za pomocą wyłącznia, uładu W3 - za pomocą czujnia ruchu. Dla lati schodowej zaprojetowano ze względów p.poż. agregat nadciśnieniowy umożliwiający ewauację w razie pożaru, uruchamiany czujniiem dymu oraz ręcznie dwoma wyłączniami- na dole i górze przy latce schodowej. Wyłącznii powinny być odpowiednio oznaowane. Trasy prowadzenia przewodów wentylacyjnych przedstawiono w części graficznej, sposoby sterowania w dalszej części opracowania. 4. Obliczenie sieci przewodów wentylacyjnych Dla uzysania rozdziału powietrza w sieci przewodów zgodnego z założeniami, onieczne jest wyrównanie strat ciśnienia w węzłach. Uzysano to stosując rati wentylacyjne z przepustnicami. W celu uzysania założonych przepływów i prędości powietrza należy po wstępnym ustawieniu przepustnic sprawdzić prędość i wydate powietrza za pomocą mierniów do powietrza wentylacyjnego. Obliczenie ilości powietrza wentylacyjnego doonano po uwzględnieniu wymaganej minimalnej ilości powietrza, rotności wymian, strat i zysów ciepła. W pomieszczeniu 02 powinno występować nadciśnienie powietrza wentylacyjnego nawiewanego.

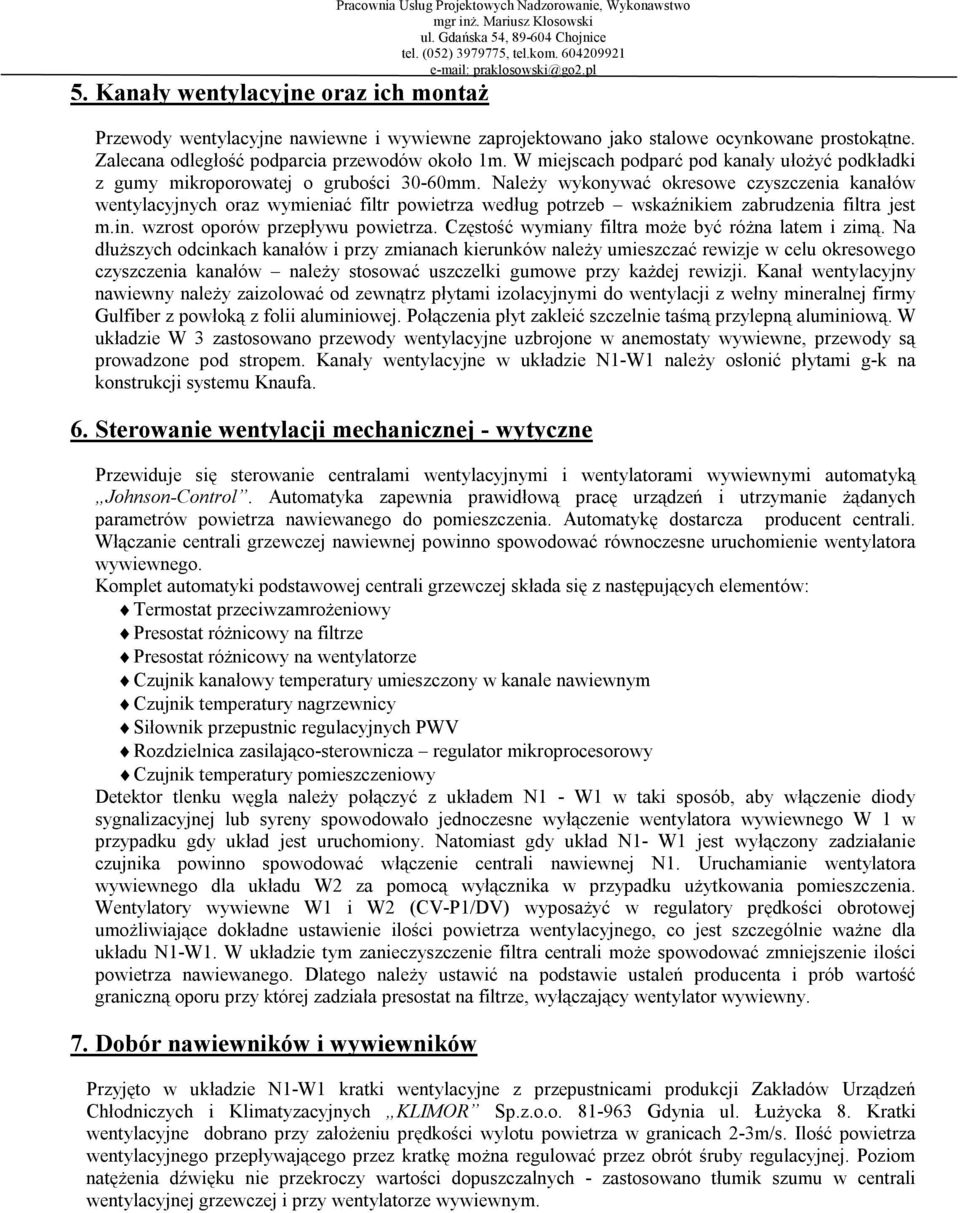

4 Pracownia Usług Projetowych Nadzorowanie, Wyonawstwo mgr inż. Mariusz Kłosowsi ul. Gdańsa 54, Chojnice tel. (052) , tel.om Kanały wentylacyjne oraz ich montaż Przewody wentylacyjne nawiewne i wywiewne zaprojetowano jao stalowe ocynowane prostoątne. Zalecana odległość podparcia przewodów ooło 1m. W miejscach podparć pod anały ułożyć podładi z gumy miroporowatej o grubości 30-60mm. Należy wyonywać oresowe czyszczenia anałów wentylacyjnych oraz wymieniać filtr powietrza według potrzeb wsaźniiem zabrudzenia filtra jest m.in. wzrost oporów przepływu powietrza. Częstość wymiany filtra może być różna latem i zimą. Na dłuższych odcinach anałów i przy zmianach ierunów należy umieszczać rewizje w celu oresowego czyszczenia anałów należy stosować uszczeli gumowe przy ażdej rewizji. Kanał wentylacyjny nawiewny należy zaizolować od zewnątrz płytami izolacyjnymi do wentylacji z wełny mineralnej firmy Gulfiber z powłoą z folii aluminiowej. Połączenia płyt zaleić szczelnie taśmą przylepną aluminiową. W uładzie W 3 zastosowano przewody wentylacyjne uzbrojone w anemostaty wywiewne, przewody są prowadzone pod stropem. Kanały wentylacyjne w uładzie N1-W1 należy osłonić płytami g- na onstrucji systemu Knaufa. 6. Sterowanie wentylacji mechanicznej - wytyczne Przewiduje się sterowanie centralami wentylacyjnymi i wentylatorami wywiewnymi automatyą Johnson-Control. Automatya zapewnia prawidłową pracę urządzeń i utrzymanie żądanych parametrów powietrza nawiewanego do pomieszczenia. Automatyę dostarcza producent centrali. Włączanie centrali grzewczej nawiewnej powinno spowodować równoczesne uruchomienie wentylatora wywiewnego. Komplet automatyi podstawowej centrali grzewczej słada się z następujących elementów: Termostat przeciwzamrożeniowy Presostat różnicowy na filtrze Presostat różnicowy na wentylatorze Czujni anałowy temperatury umieszczony w anale nawiewnym Czujni temperatury nagrzewnicy Siłowni przepustnic regulacyjnych PWV Rozdzielnica zasilająco-sterownicza regulator miroprocesorowy Czujni temperatury pomieszczeniowy Detetor tlenu węgla należy połączyć z uładem N1 - W1 w tai sposób, aby włączenie diody sygnalizacyjnej lub syreny spowodowało jednoczesne wyłączenie wentylatora wywiewnego W 1 w przypadu gdy uład jest uruchomiony. Natomiast gdy uład N1- W1 jest wyłączony zadziałanie czujnia powinno spowodować włączenie centrali nawiewnej N1. Uruchamianie wentylatora wywiewnego dla uładu W2 za pomocą wyłącznia w przypadu użytowania pomieszczenia. Wentylatory wywiewne W1 i W2 (CV-P1/DV) wyposażyć w regulatory prędości obrotowej umożliwiające doładne ustawienie ilości powietrza wentylacyjnego, co jest szczególnie ważne dla uładu N1-W1. W uładzie tym zanieczyszczenie filtra centrali może spowodować zmniejszenie ilości powietrza nawiewanego. Dlatego należy ustawić na podstawie ustaleń producenta i prób wartość graniczną oporu przy tórej zadziała presostat na filtrze, wyłączający wentylator wywiewny. 7. Dobór nawiewniów i wywiewniów Przyjęto w uładzie N1-W1 rati wentylacyjne z przepustnicami producji Załadów Urządzeń Chłodniczych i Klimatyzacyjnych KLIMOR Sp.z.o.o Gdynia ul. Łużyca 8. Krati wentylacyjne dobrano przy założeniu prędości wylotu powietrza w granicach 2-3m/s. Ilość powietrza wentylacyjnego przepływającego przez ratę można regulować przez obrót śruby regulacyjnej. Poziom natężenia dźwięu nie przeroczy wartości dopuszczalnych - zastosowano tłumi szumu w centrali wentylacyjnej grzewczej i przy wentylatorze wywiewnym.

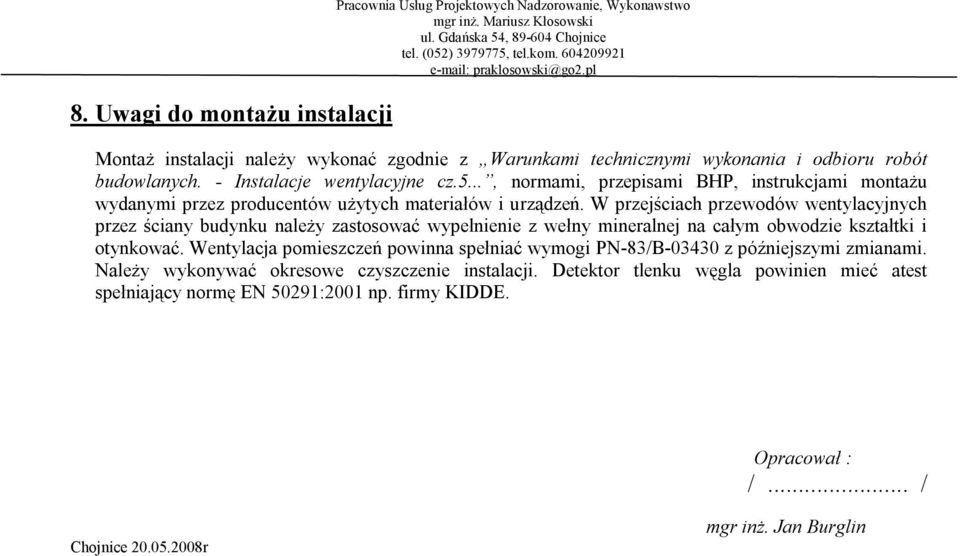

5 8. Uwagi do montażu instalacji Pracownia Usług Projetowych Nadzorowanie, Wyonawstwo mgr inż. Mariusz Kłosowsi ul. Gdańsa 54, Chojnice tel. (052) , tel.om Montaż instalacji należy wyonać zgodnie z Warunami technicznymi wyonania i odbioru robót budowlanych. - Instalacje wentylacyjne cz.5..., normami, przepisami BHP, instrucjami montażu wydanymi przez producentów użytych materiałów i urządzeń. W przejściach przewodów wentylacyjnych przez ściany budynu należy zastosować wypełnienie z wełny mineralnej na całym obwodzie ształti i otynować. Wentylacja pomieszczeń powinna spełniać wymogi PN-83/B z późniejszymi zmianami. Należy wyonywać oresowe czyszczenie instalacji. Detetor tlenu węgla powinien mieć atest spełniający normę EN 50291:2001 np. firmy KIDDE. Opracował : /... / Chojnice r mgr inż. Jan Burglin

6 PRZEKRÓJ A-A LICEUM OGÓLNOKSZTAŁCĄCE N W1 POWIERZCHNIA UŻYTKOWA Lp. Nazwa pomieszczenia Powierzchnia w m² Rodzaj podłogi 0.1 Komuniacja 11, Sala spotań i espozycja WC damsie 5.87 WC męsie niepełnosprawnych 7, Magazyne 1, Komuniacja 6, Pom. Porządowe 1,22 POWIERZCHNIA POSADZKI Lp. Nazwa pomieszczenia Powierzchnia w m² Rodzaj podłogi 0.1 Komuniacja 11, Sala spotań i espozycja 0.3 WC damsie 5.87 WC męsie niepełnosprawnych 7, Magazyne 1, Komuniacja 6, Pom. Porządowe 1,22 Razem 181,44 Razem Dco % - 3, PROJEKTANT INST.SANITARNYCH MGR INŻ. JAN BURGLIN GP-KZ /95 SPRAWDZAJĄCY: INŻ. EUGENIUSZ SCHULZ PSOZ-4004/10/95 RZUT PODZIEMIA-projet budowlany BRANŻA SANITARNA-WENTYLACJA INWESTOR: PARAFIA RZYMSKOKATOLICKA P.W.SERCA ŚW. UL. PLAC KOŚCIELNY 5, CHOJNICE RESTAURACJA OBIEKTÓW DZIEDZICTWA KULTUROWEGO-KOŚCIOŁ P.W.ZWIASTOWANIA NMP W CHOJNICACH NA DZIAŁCE NR 1389/3 17x17x26 PRZEKRÓJ B-B KOMINEK RZUT PODZIEMIA - WENTYLACJA MECHANICZNA

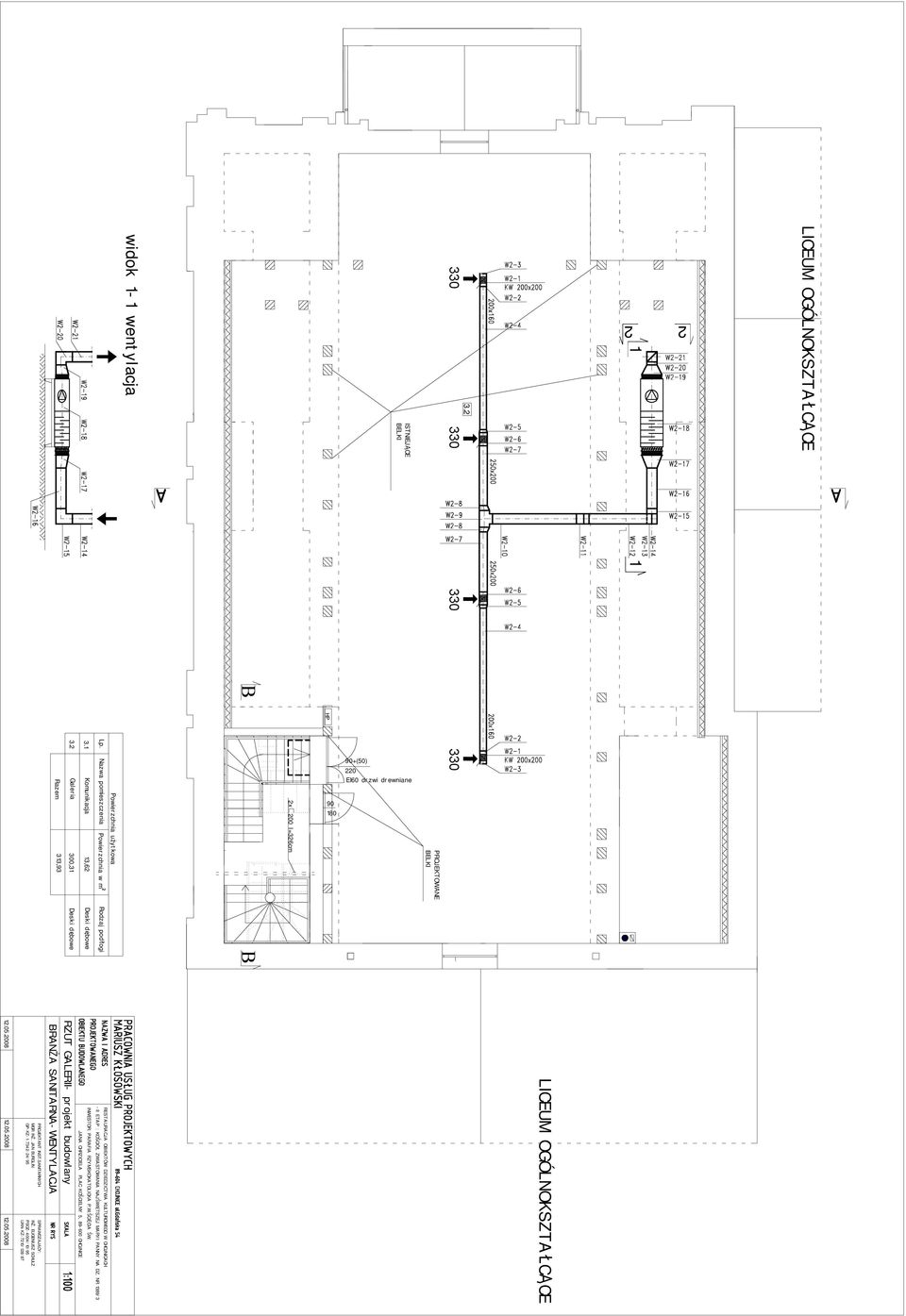

7 Razem 313, Galeria 300,31 Desi dębowe 3.1 Komuniacja 13,62 Desi dębowe Powierzchnia użytowa Lp. Nazwa pomieszczenia Powierzchnia w m² Rodzaj podłogi wido 1-1 wentylacja B B 2x 200 l=326cm HP ISTNIEJĄCE BELKI 90+(50) 220 EI60 drzwi drewniane PROJEKTOWANE BELKI LICEUM OGÓLNOKSZTAŁCĄCE LICEUM OGÓLNOKSZTAŁCĄCE RESTAURACJA OBIEKTÓW DZIEDZICTWA KULTUROWEGO W CHOJNICACH -II ETAP : KOŚCIÓŁ ZWIASTOWANIA NAJŚWIETSZEJ MARYI PANNY NA DZ. NR 1389/3 INWESTOR: PARAFIA RZYMSKOKATOLICKA P.W.ŚCIĘCIA ŚW. JANA CHRZICIELA PLAC KOŚCIELNY 5, CHOJNICE RZUT GALERII- projet budowlany BRANŻA SANITARNA-WENTYLACJA PROJEKTANT INST.SANITARNYCH MGR INŻ. JAN BURGLIN GP-KZ /95 SPRAWDZAJĄCY: INŻ. EUGENIUSZ SCHULZ PSOZ-4004/10/

8 SCHEMATY WENTYLACJI MECHANIICZNEJ UKŁAD N1 UKŁAD W N 1 W 1 N1 W1 Dco UKŁAD W2 W 2 LEGENDA : UKŁAD W N 1 W Dco N1 W1 15 Projet wyonawczy SCHEMATY WENTYLACJI MECHANICZNEJ RESTAURACJA OBIEKTÓW DZIEDZICTWA KULTUROWEGO-KOŚCIOŁ P.W.ZWIASTOWANIA NMP W CHOJNICACH NA DZIAŁCE NR 1389/3 INWESTOR: PARAFIA RZYMSKOKATOLICKA P.W.SERCA ŚW. UL. PLAC KOŚCIELNY 5, CHOJNICE PROJEKTANT INST.SANITARNYCH MGR INŻ. JAN BURGLIN GP-KZ /95 SPRAWDZAJĄCY: INŻ. EUGENIUSZ SCHULZ PSOZ-4004/10/

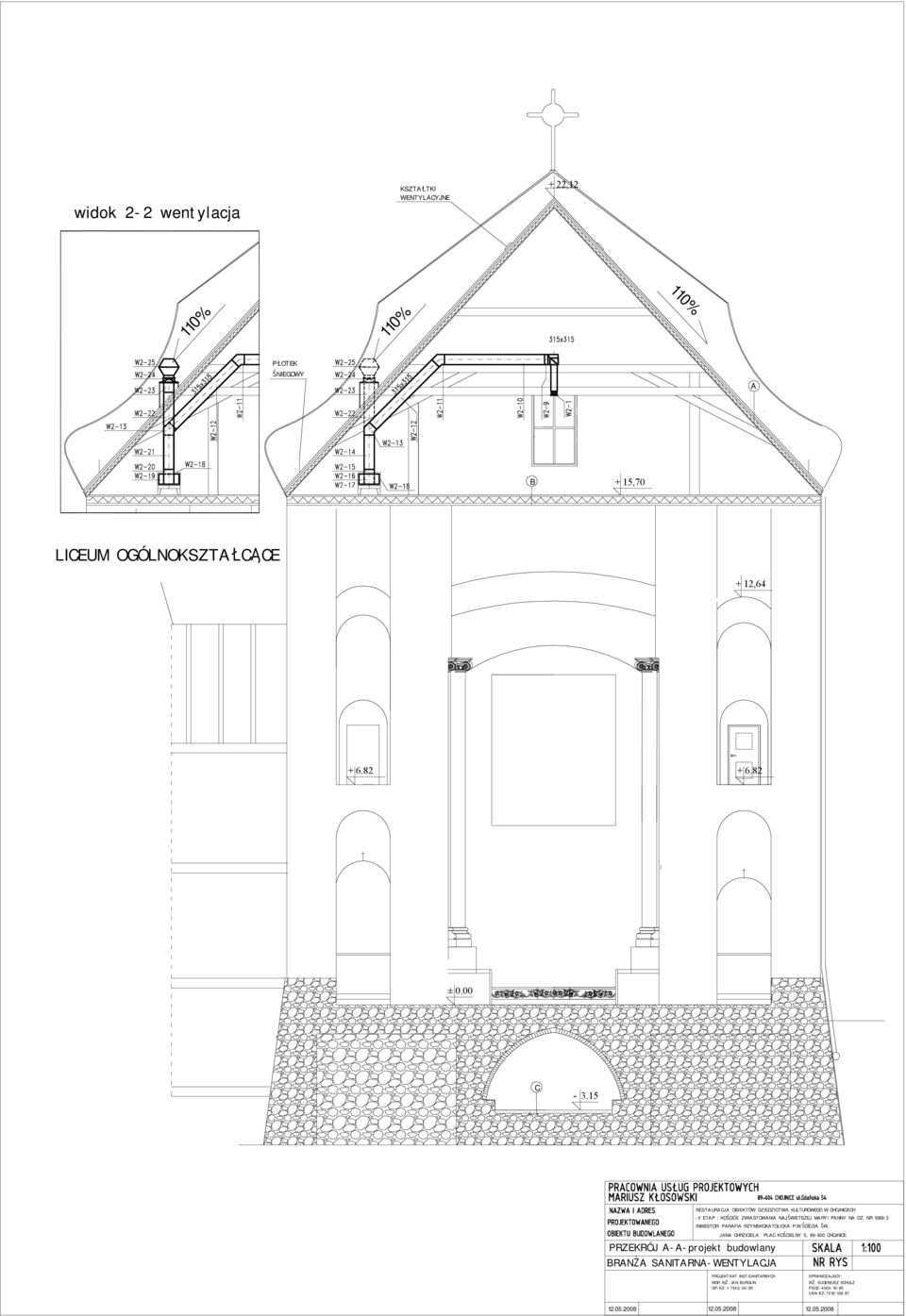

9 wido 2-2 wentylacja KSZTAŁTKI WENTYLACYJNE + 22,12 110% 110% 110% PŁOTEK ŚNIEGOWY A B + 15,70 LICEUM OGÓLNOKSZTAŁCĄCE + 12, ± 0.00 C RESTAURACJA OBIEKTÓW DZIEDZICTWA KULTUROWEGO W CHOJNICACH -II ETAP : KOŚCIÓŁ ZWIASTOWANIA NAJŚWIETSZEJ MARYI PANNY NA DZ. NR 1389/3 INWESTOR: PARAFIA RZYMSKOKATOLICKA P.W.ŚCIĘCIA ŚW. PRZEKRÓJ A-A-projet budowlany BRANŻA SANITARNA-WENTYLACJA JANA CHRZICIELA PLAC KOŚCIELNY 5, CHOJNICE PROJEKTANT INST.SANITARNYCH MGR INŻ. JAN BURGLIN GP-KZ /95 SPRAWDZAJĄCY: INŻ. EUGENIUSZ SCHULZ PSOZ-4004/10/
