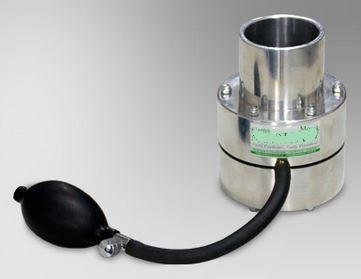

2 Zadanie 1. Dekstryna należy do grupy spoiw wiążących przez Zadanie 2. krzepnięcie. wysychanie. reakcję chemiczną w temperaturze otoczenia. reakcję chemiczną w podwyższonej temperaturze. Spoiwem w metodzie gorącej rdzennicy jest Zadanie 3. żywica fenolowo-formaldehydowa. szkło wodne sodowe. glina bentonitowa. dekstryna. Lepiszcze to wszystkie występujące w piasku formierskim minerały o wielkości ziarna równej lub mniejszej od Zadanie 4. 2 mm 0,2 mm 0,02 mm 0,002 mm Na rysunku przedstawiono przystawkę przeznaczoną do pomiaru przepuszczalności mas w stanie wilgotnym. pomiaru wytrzymałości na rozciąganie mas wilgotnych. pomiaru przepuszczalności mas w stanie wysuszonym lub utwardzonym. formowania próbek do pomiaru przepuszczalności i wytrzymałości na ściskanie mas formierskich. Zadanie 5. Na rysunku przedstawiono podnośnik zgrzebłowy. kubełkowy. ślimakowy. talerzowy. Strona 2 z 13

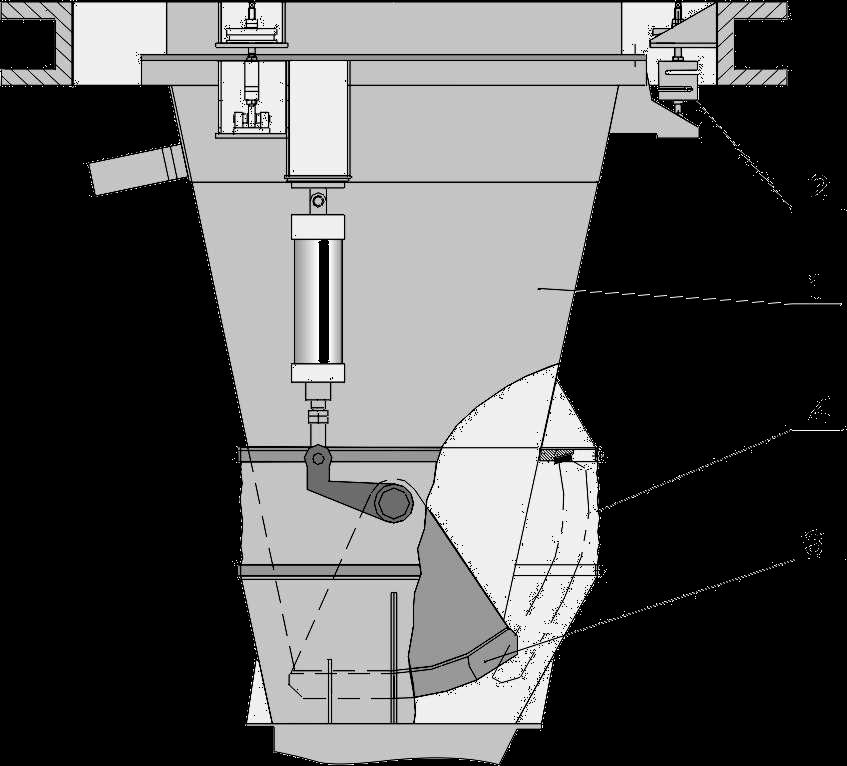

3 Zadanie 6. Na rysunku przedstawiono mieszarkę śrubową. wirnikową. skrzydełkową. pobocznicową. Zadanie 7. Na rysunku przedstawiono kadź zatyczkową. urządzenie odpylające. elektroniczną wagę dozującą. spulchniarkę wirnikowo-łopatkową. 1 - zbiornik 2 - zespół czujnika tensometrycznego z podwieszeniem przegubowym 3 - przesłona 4 - osłona przeciwpyłowa Zadanie 8. Którą cyfrą na rysunku oznaczono wlew rozprowadzający? Strona 3 z 13

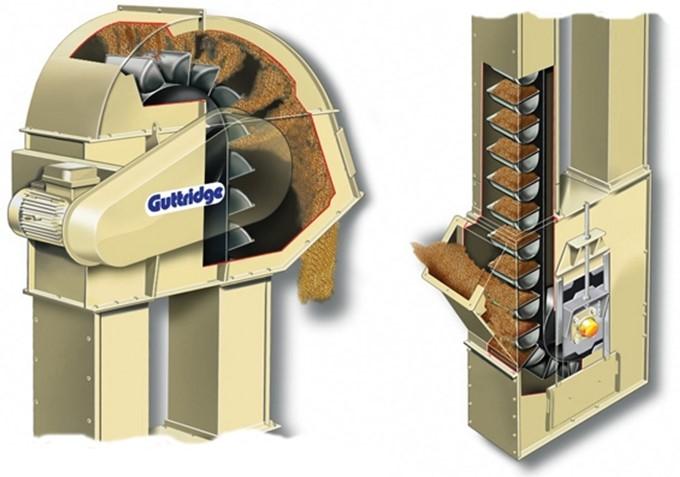

4 Zadanie 9. Podstawowy cel stosowania nadlewu w formach odlewniczych to Zadanie 10. zasilanie ciekłym metalem krzepnącego odlewu. odprowadzenie gazów z wnęki formy. kontrola wypełnienia formy. naddatek do obróbki. Na rysunku przedstawiono schemat budowy mieszarki śrubowej. wirnikowej. krążnikowej. skrzydełkowej. Zadanie 11. W celu przyspieszenia procesu krzepnięcia odlewów w formach jednorazowych powszechnie wykorzystuje się Zadanie 12. radiatory. spryskiwacze. tunele chłodnicze. klimatyzatory w hali odlewni. Rozkład zagęszczenia masy w formie wytworzonej metodą narzucania przedstawiono na rysunku (ρ - gęstość masy, H - wysokość warstwy masy) Strona 4 z 13

5 Zadanie 13. Na ile maksymalnie zaformowań pozwala model odlewniczy wykonany z tworzywa sztucznego (żywica epoksydowa lub poliuretanowa z wypełniaczem) na automatycznych liniach formowania? Poniżej 750. Około Około Ponad Zadanie 14. W której z wymienionych metod formowania na modele wykorzystuje się materiały niskotopliwe (np. woski, tworzywa sztuczne)? Shawa. Dieterta. Gorącej rdzennicy. Wytapianego modelu. Zadanie 15. W stopach aluminium Al2O3 występuje stop wykorzystywany na odlewy aluminiowe. gaz stosowany do rafinacji aluminium. spoiwo nieorganiczne. zanieczyszczenie. Zadanie 16. Grubość formy skorupowej wykonanej według metody Croninga zależy przede wszystkim od czasu przetrzymania masy na podgrzanej płycie modelowej. czasu przetrzymania masy na podgrzanej płycie konturowej. ilości utwardzacza dodanego do masy formierskiej. odległości między płytą modelową a konturową. Strona 5 z 13

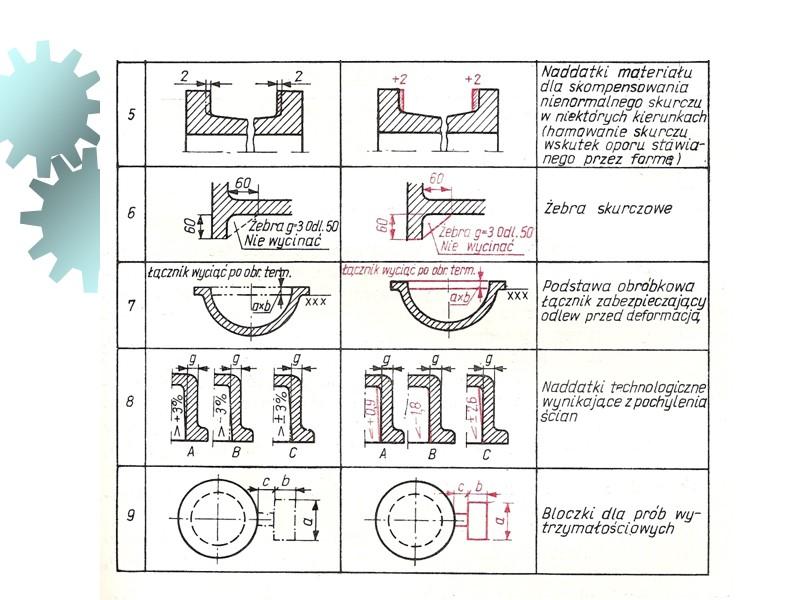

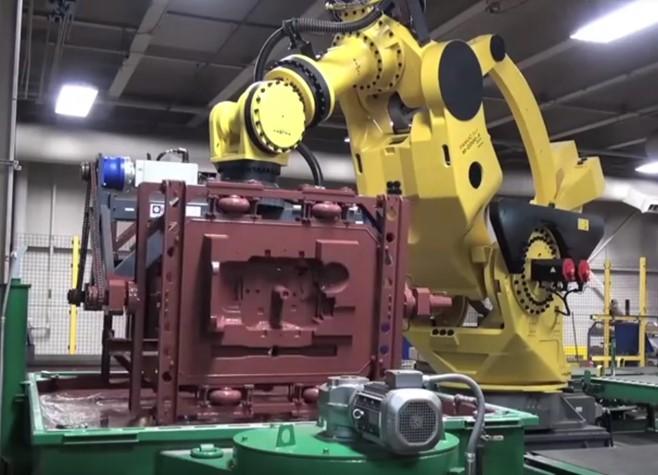

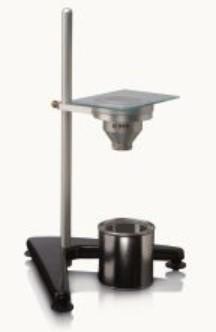

6 Zadanie 17. Na rysunku przedstawiono metodę nanoszenia powłok ochronnych na formy poprzez malowanie pędzlem. zanurzenie. polewanie. natrysk. Zadanie 18. Urządzenie do pomiaru lepkości kinematycznej pokryć ochronnych i ciekłych mas formierskich przedstawione na rysunku to zwężka Venturiego. kubek Forda. higrometr. aerometr. Zadanie 19. Wskaż rysunek z naddatkiem technologicznym służącym do uchwycenia odlewu przy obróbce. Strona 6 z 13

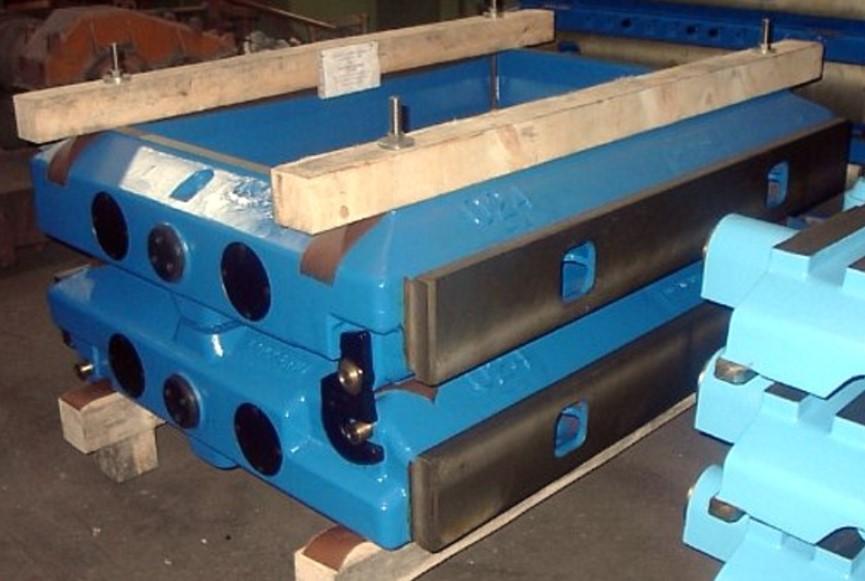

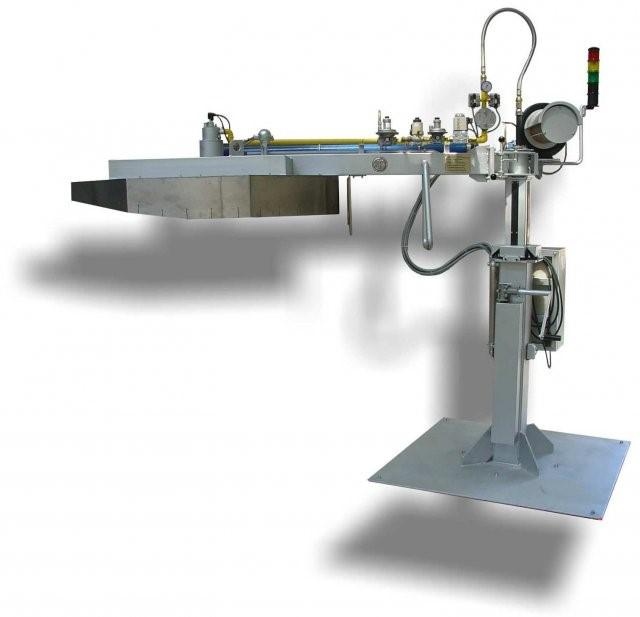

7 Zadanie 20. Element formy wskazany na rysunku strzałką służy do zabezpieczenia formy przed przemieszczaniem się podczas transportu na przenośniku. zabezpieczenia formy przed skutkami działania ciśnienia metalostatycznego. prawidłowego ustawienia dwóch połówek formy względem siebie. prawidłowego ustawienia formy na stole maszyny formierskiej. Zadanie 21. Na rysunkach przedstawiono stanowisko do zalewania form odlewniczych. rafinacji metalu lancą wirującą. suszenia kadzi palnikiem gazowym. sferoidyzacji metalu drutem proszkowym. Strona 7 z 13

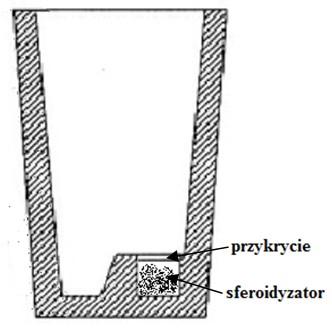

8 Zadanie 22. Łyżkę odlewniczą do nabierania ciekłego metalu należy bezpośrednio przed użyciem wysuszyć i podgrzać łyżkę. nałożyć na łyżkę warstwę pokrycia ochronnego. sprawdzić stan łyżki i znajdującego się na niej pokrycia. usunąć z łyżki nalot i pozostałości metalu z poprzedniego użycia. Zadanie 23. Wskaż metodę sferoidyzacji żeliwa wykonywanej zgodnie z rysunkiem. W formie. Sandwich. Drutowa. Flotret. Zadanie 24. Półodśrodkowy proces odlewania w formach wirujących przedstawiono na rysunku Strona 8 z 13

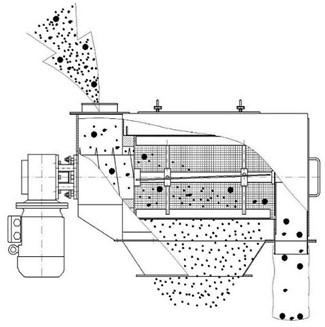

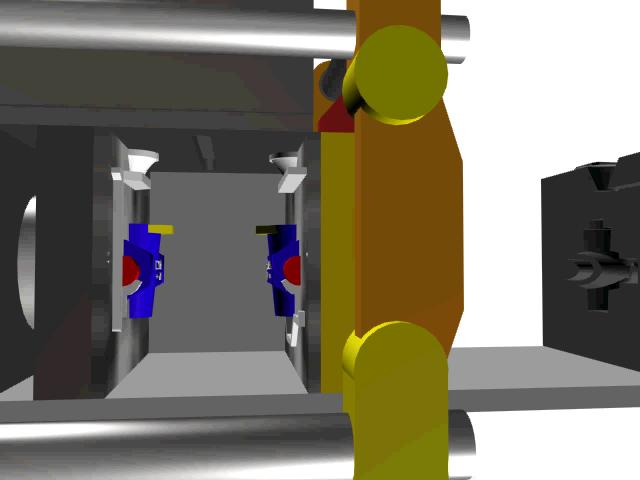

9 Zadanie 25. Na rysunku przedstawiono schemat budowy młyna kulowego. kraty wstrząsowej. przesiewacza obrotowego. chłodziarki wibrofluidyzacyjnej. Zadanie 26. Na rysunku przestawiono przenośnik kubełkowy. przenośnik taśmowy. przenośnik śrubowy. suwnicę konsolową. Zadanie 27. Na rysunku przedstawiono komorę formierki do wykonywania bezskrzynkowych form z poziomą płaszczyzną podziału. komorę formierki do wykonywania bezskrzynkowych form z pionową płaszczyzną podziału. podajnik rdzeni w bezskrzynkowej metodzie odlewania z poziomą płaszczyzną podziału. podajnik rdzeni w bezskrzynkowej metodzie odlewania z pionową płaszczyzną podziału. Strona 9 z 13

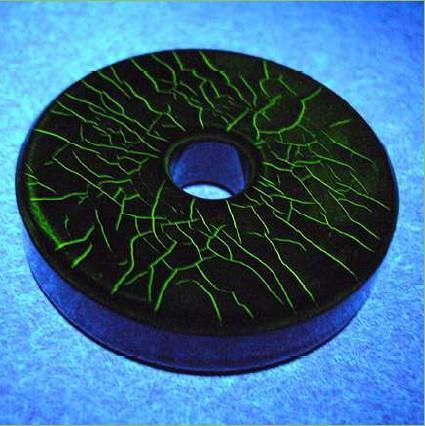

10 Zadanie 28. Żywotność form do odlewania kokilowego stopów żelaza jest dużo mniejsza niż form do odlewania stopów cynku, ponieważ Zadanie 29. ze stopów żelaza odlewa się w formach trwałych dużo większe detale niż ze stopów cynku. temperatura ciekłych stopów żelaza jest dużo wyższa niż cynku i następuje szybsze zużycie cieplne formy. przy produkcji odlewów ze stopów żelaza używa się większych ilości środków adhezyjnych, które silnie oddziałują na powierzchnię wnęki formy. formy trwałe do odlewania stopów żelaza nie mogą być wykonywane ze stopów żelaza i wytwarza się je z metali o niższej temperaturze topienia niż odlewany stop. Jaką pojemność powinna mieć łyżka dozująca metal do zimnej komory prasowania, jeśli masa odlewu wykonanego ze stopu aluminium o gęstości = 2,7 kg/dm 3, wraz z układem zasilania wynosi 6,75 kg? Zadanie 30. 0,4 dm 3 2,5 dm 3 9,45 dm 3 18,225 dm 3 Wskaż niszczącą grupę metod badania właściwości odlewu. Zadanie 31. Radiologiczne. Ultradźwiękowe. Wytrzymałościowe. Elektromagnetyczne. Zamieszczony na rysunku odlew przedstawia efekt zastosowania defektoskopii rentgenowskiej. defektoskopii ultradźwiękowej. penetracyjnych badań kontrastowych. penetracyjnych badań fluorescencyjnych. Strona 10 z 13

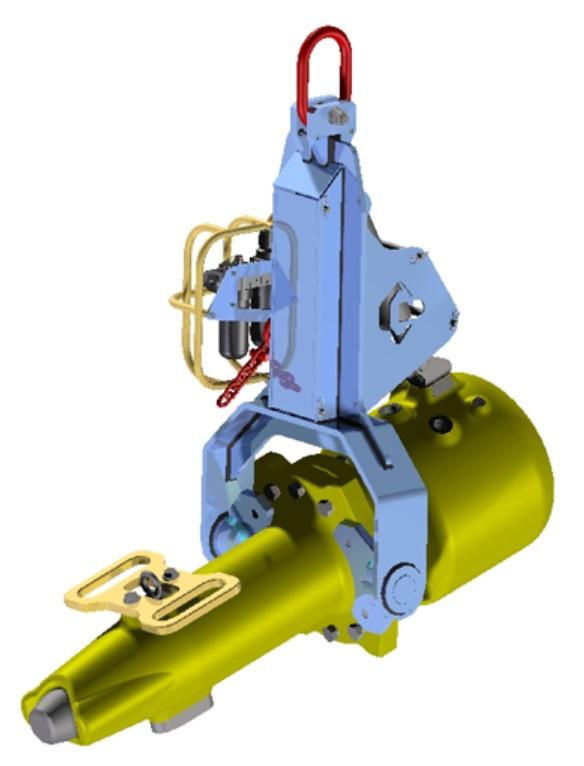

11 Zadanie platforma, 2 uszczelka stała, 3 łącznik rurowy, 4 uszczelka ruchoma, 5 siłownik pneumatyczny uszczelniający łącznik, 6 ciecz (woda), 7 siłownik pneumatyczny podnoszący i opuszczający platformę, 8 zbiornik cieczy W urządzeniu, którego schemat przedstawiono na rysunku, umieszczono odlew łącznika rurowego w celu wykonania odtłuszczenia powierzchni zewnętrznej. naniesienia powłoki galwanicznej. impregnacji ciśnieniowej. kontroli jego szczelności. Zadanie 33. Która z metod do oczyszczania odlewów wykorzystuje śrut metalowy? Wibracyjna. Strumieniowa. Ultradźwiękowa. Elektrohydrauliczna. Zadanie 34. Na rysunku przedstawiono przecinak do odcinania nadlewów. klin do odłamywania nadlewów. głowicę do nanoszenia powłok. działo do usuwania nadlewów. Strona 11 z 13

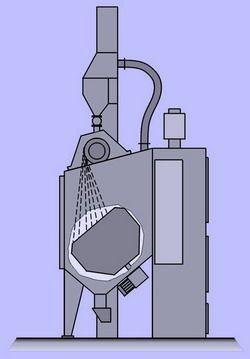

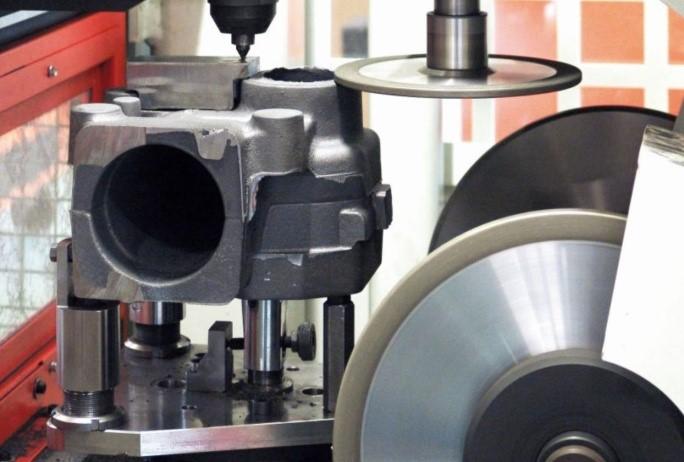

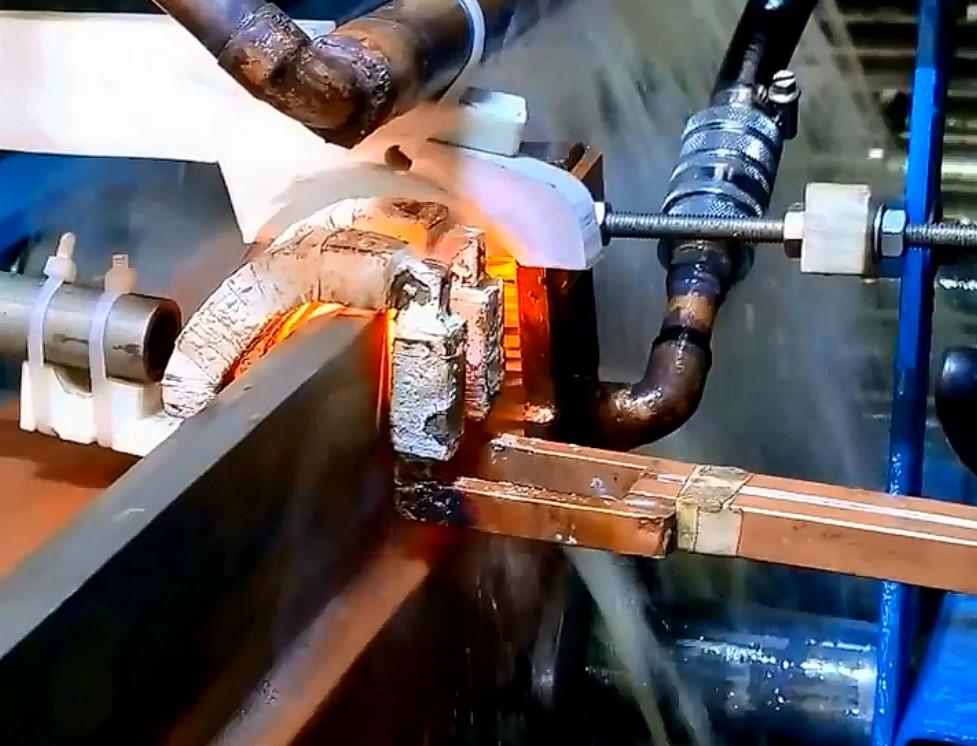

12 Zadanie 35. Na rysunku przedstawiono schemat oczyszczarki wirnikowej bębnowej. taśmowej. hakowej. stołowej. Zadanie 36. Na rysunku przedstawiono automatyczną Zadanie 37. szlifierkę do usuwania zalewek. tokarkę do planowania powierzchni bocznych. prasę hydrauliczną do odłamywania nadlewów. piłę tarczową do odcinania układów wlewowych. Której z wymienionych wad odlewów nie należy usuwać poprzez kitowanie? Pęcherz zewnętrzny. Pęknięcie na gorąco. Zaprószenie. Wgniecenie. Strona 12 z 13
