6 WYGLĄD I SZCZEGÓŁY TECHNICZNE URZĄDZENIA MOGĄ ULEC ZMIANIE BEZ UPRZEDZENIA. 1.1 OGÓLNE ŚRODKI OSTROŻNOŚCI 1) INFORMACJE BEZPIECZEŃSTWA KRAJALNICA MUSI BYĆ OBSŁUGIWANA PRZEZ WYKWALIFIKOWANY PERSONEL, KTÓRY ZAPOZNAŁ SIĘ Z INSTRUKCJĄ OBSŁUGI I WSKAZÓWKAMI BEZPIECZNEJ EKSPLOATACJI ZAWARTYMI W NINIEJSZYM DOKUMENCIE. W PRZYPADKU ZMIANY PERSONELU OBSŁUGUJĄCEGO, OSOBY WYZNACZONE NA ZASTĘPSTWO MUSZĄ ZOSTAĆ ODPOWIEDNIO PRZESZKOLONE. MIMO ŻE URZĄDZENIE WYPOSAŻONE JEST W KILKA SYSTEMÓW ZABEZPIECZEŃ, NIE ZBLIŻAJ RĄK DO OSTRZA I INNYCH RUCHOMYCH CZĘŚCI. PRZED CZYSZCZENIEM LUB KONSERWACJĄ URZĄDZENIA UPEWNIJ SIĘ, CZY ZOSTAŁO ONO ODŁĄCZONE OD ŹRÓDŁA ZASILANIA. OKRESOWO SPRAWDZAJ STAN KABLA I INNYCH ELEMENTÓW ELEKTRYCZNYCH. NIE KORZYSTAJ Z KRAJALNICY DO KROJENIA ZAMROŻONYCH PRODUKTÓW ŻYWNOŚCIOWYCH, MIĘSA Z KOŚCIĄ, RYB Z OŚĆMI LUB PRODUKTÓW INNYCH NIŻ ŻYWNOŚCIOWE. JEŚLI ŚREDNICA OSTRZA ZMNIEJSZY SIĘ O PONAD 10 MM, SKONTAKTUJ SIĘ Z SERWISEM W CELU WYMIANY OSTRZA. NIGDY NIE PRZEPROWADZAJ CZYNNOŚCI NAPRAWCZYCH SAMODZIELNIE - SKORZYSTAJ Z POMOCY WYKWALIFIKOWANEGO PERSONELU. 1.2 MECHANICZNY SYSTEM BEZPIECZEŃSTWA PRODUKOWANE PRZEZ NASZĄ FIRMĘ KRAJALNICE OPISANE W NINIEJSZEJ INSTRUKCJI SPEŁNIAJĄ WARUNKI DOTYCZĄCE SYSTEMÓW BEZPIECZEŃSTWA OKREŚLONE W DYREKTYWIE MASZYNOWEJ 2006/42/WE ODNOŚNIE RYZYK ORAZ WARUNKI DOTYCZĄCE PRZEPISÓW SANITARNYCH OKREŚLONYCH W ROZPORZĄDZENIU WE NR 1935/ ELEKTRYCZNY SYSTEM BEZPIECZEŃSTWA SYSTEMY BEZPIECZEŃSTWA DOTYCZĄCE PODŁĄCZENIA ELEKTRYCZNEGO SĄ ZGODNE Z POSTANOWIENIAMI DYREKTYWY 2006/95/WE, CENELEC (EUROPEJSKIEGO KOMITETU NORMALIZACYJNEGO ELEKTROTECHNIKI) I NORMY WSZYSTKIE KRAJALNICE Z SERII GPR WYPOSAŻONE SĄ OBWÓD ELEKTRYCZNY NISKIEGO NAPIĘCIA I DWA PRZYCISKI SŁUŻĄCE DO WŁĄCZANIA / WYŁĄCZANIA URZĄDZENIA. PRZEKAŹNIK WYMUSZA PONOWNE URUCHOMIENIE URZĄDZENIA W PRZYPADKU WYKRYCIA PRZEZ OBWÓD STEROWANIA PRZERWY W DOSTAWIE PRĄDU. WSZYSTKIE KRAJALNICE TYPU WYPOSAŻONE SĄ W PRZEKAŹNIK, KTÓRY WYMUSZA PONOWNE URUCHOMIENIE URZĄDZENIA W PRZYPADKU WYKRYCIA PRZEZ OBWÓD STEROWANIA PRZERWY W DOSTAWIE PRĄDU. ZE WZGLĘDU NA BARDZO DOBRĄ IZOLACJĘ WSZYSTKICH ELEMENTÓW ELEKTRYCZNYCH I WYJĄTKOWĄ ODPORNOŚĆ ZASTOSOWANYCH MATERIAŁÓW, OFEROWANE URZĄDZENIA MOŻNA INSTALOWAĆ W WILGOTNYCH POMIESZCZENIACH. UWAGA: NIE CZYŚĆ KRAJALNICY STRUMIENIEM WODY, - UŻYWAJ WYŁĄCZNIE WILGOTNEJ ŚCIERECZKI. UWAGA: ZGODNIE Z PUNKTEM SYSTEMY BEZPIECZEŃSTWA OPISANE W NINIEJSZEJ INSTRUKCJI MUSZĄ BYĆ ZGODNE Z WYMOGAMI OKREŚLONYMI W DYREKTYWIE 2006/42/WE ODNOŚNIE INNYCH RYZYK. NALEŻY JEDNAK ZAZNACZYĆ, ŻE OKREŚLONE POWYŻEJ ŚRODKI OSTROŻNOŚCI W ZNACZĄCY SPOSÓB MINIMALIZUJĄ MOŻLIWOŚĆ WYSTĄPIENIA I ZAKRES SZKÓD, ALE NIE ELIMINUJĄ CAŁKOWICIE RYZYKA SKALECZEŃ. 5

7 2) PARAMETRY TECHNICZNE WYMIAR [mm] 360x440x(H) x530x(H) x600x(H)450 MAKSYMALNY WYMIAR KROJONEGO PRODUKTU 220x(H) x(H) x(H)195 WAGA [kg] 11,5 14,7 23 MOC [W/KM] 160/0,21 180/0,24 220/0,29 NAPIĘCIE/CZĘSTOTLIWOŚĆ [V/Hz] 230/50 230/50 230/50 Ø OSTRZA [mm] POZIOM HAŁASU [db] < 63 < 63 < 63 PARAMETRY TECHNICZNE KRAJALNIC Z SERII MOŻLIWA NIEPRZERWANA PRACA BEZPIECZNA EKSPLOATACJA, CZYSZCZENIE I KONSERWACJA UŁATWIONE CZYSZCZENIE CZĘŚCI URZĄDZENIA DZIĘKI ICH BUDOWIE (BRAK TRUDNO DOSTĘPNYCH ZAGŁĘBIEŃ) I WYKONANIU ZE STALI NIERDZEWNEJ ORAZ ANODOWANEGO STOPU ALUMINIOWEGO. 2.1 URZĄDZENIA SPEŁNIAJĄ WYMOGI NAJBARDZIEJ RYGORYSTYCZNYCH PRZEPISÓW SANITARNYCH I SĄ ŁATWE W CZYSZCZENIU.WAGA I WYMIARY POZIOM HAŁASU: 62 DB (WSZYSTKIE MODELE) UWAGA: PARAMETRY ELEKTRYCZNE KAŻDEGO MODELU PODANO NA TABLICZCE ZNAMIONOWEJ SILNIKA. PRZED MONTAŻEM URZĄDZENIA SPRAWDŹ PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ. 2.2 WARUNKI DOSTAWY I UTYLIZACJA OPAKOWAŃ KRAJALNICE DOSTARCZANE SĄ W SZTYWNYCH KARTONOWYCH PUDEŁKACH Z KĄTOWNIKAMI, DZIĘKI CZEMU URZĄDZENIE JEST ODPOWIEDNIO ZABEZPIECZONE NA CZAS TRANSPORTU. URZĄDZENIE DOSTARCZANE JEST WRAZ Z: DEKLARACJĄ ZGODNOŚCI WE INSTRUKCJĄ OBSŁUGI I KONSERWACJI WSZYSTKIE CZĘŚCI OPAKOWANIA (PUDEŁKO KARTONOWE, STYROPIAN, PASKI ZABEZPIECZAJĄCE, ITD.) MOGĄ BYĆ UTYLIZOWANE WRAZ Z ODPADAMI Z GOSPODARSTW DOMOWYCH. JEŚLI W KRAJU MONTAŻU URZĄDZENIA OBOWIĄZUJĄ SPECJALNE PRZEPISY DOTYCZĄCE UTYLIZACJI OPAKOWAŃ, UŻYTKOWNIK KOŃCOWY ZOBOWIĄZANY JEST ICH PRZESTRZEGAĆ. ZNAK ZE SKREŚLONYM POJEMNIKIEM OZNACZA, ŻE URZĄDZENIE NIE MOŻE BYĆ UTYLIZOWANE WRAZ Z ODPADAMI KOMUNALNYMI POCHODZĄCYMI Z GOSPODARSTW DOMOWYCH. ZAPEWNIAJĄC ODPOWIEDNIĄ UTYLIZACJĘ PRODUKTU PRZYCZYNIASZ SIĘ DO OCHRONY ŚRODOWISKA. ABY UZYSKAĆ WIĘCEJ INFORMACJI NA TEMAT RECYKLINGU PRODUKTU, SKONTAKTUJ SIĘ Z LOKALNYMI WŁADZAMI, FIRMĄ ZAJMUJĄCĄ SIĘ UTYLIZACJĄ ODPADÓW POCHODZĄCYCH Z GOSPODARSTW DOMOWYCH LUB SKLEPEM, W KTÓRYM URZĄDZENIE ZOSTAŁO ZAKUPIONE. 6

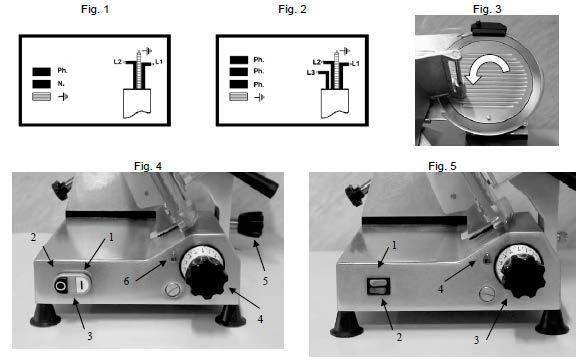

8 3) MONTAŻ 3.1 USTAWIENIE URZĄDZENIA URZĄDZENIE POWINNO ZOSTAĆ PODŁĄCZONE I USTAWIONE PRZEZ WYKWALIFIKOWANY PERSONEL. UWAGA:ZARÓWNO URZĄDZENIE, JAK I MIEJSCE, W KTÓRYM MA ZOSTAĆ USTAWIONE, MUSZĄ SPEŁNIAĆ WYMAGANIA DOTYCZĄCE ZAPOBIEGANIA WYPADKOM OKREŚLONE W OBOWIĄZUJĄCYCH PRZEPISACH W ZAKRESIE PODŁĄCZENIA DO SIECI ELEKTROENERGETYCZNEJ, OKREŚLONYCH W ROZPORZĄDZENIU CEI. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY BEZPOŚREDNIE I WYNIKOWE POWSTAŁE W WYNIKU NIEPRZESTRZEGANIA OKREŚLONYCH POWYŻEJ PRZEPISÓW. USTAW URZĄDZENIE NA SZEROKIEJ, SUCHEJ I STABILNEJ POWIERZCHNI Z DALA OD ŹRÓDEŁ CIEPŁA I WODY I W ODLEGŁOŚCI 80 CM OD ZIEMI. PODŁĄCZENIE ELEKTRYCZNE SPRZĘT DOSTARCZONY JEST WRAZ Z KABLEM SŁUŻĄCYM DO PODŁĄCZENIA DO PRZEŁĄCZNIKA MAGNETOTERMICZNEGO, KTÓRY ZATRZYMUJE URZĄDZENIE W PRZYPADKU, GDY OPERATOR URZĄDZENIA DOTKNIE OBRACAJĄCYCH SIĘ CZĘŚCI. NALEŻY PAMIĘTAĆ, BY URZĄDZENIE ZOSTAŁO PRAWIDŁOWO UZIEMIONE, ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI PRAWA. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY BEZPOŚREDNIE I WYNIKOWE POWSTAŁE W WYNIKU NIEPRZESTRZEGANIA OBOWIĄZUJĄCYCH PRZEPISÓW. WSZYSTKIE KRAJALNICE SERII GRAVITY GPR SĄ PRODUKOWANE W DWÓCH WERSJACH: TRÓJFAZOWEJ V.400/3/50 HZ LUB JEDNOFAZOWEJ V.230/1/50 HZ. W PRZYPADKU, GDY NAPIĘCIE JEST INNE NIŻ OKREŚLONE POWYŻEJ, SKONTAKTUJ SIĘ Z PRODUCENTEM LUB AUTORYZOWANYM DYSTRYBUTOREM. (PATRZ RYS. 1 I 2). UWAGA: PRZED PODŁĄCZENIEM URZĄDZENIA DO SIECI TRÓJFAZOWEJ, SPRAWDŹ KIERUNEK OBROTÓW OSTRZA. ABY ZATRZYMAĆ URZĄDZENIE, WCIŚNIJ JEDNOKROTNIE ZIELONY PRZYCISK URUCHOMIENIA, A NASTĘPNIE CZERWONY PRZYCISK WYŁĄCZENIA. PATRZĄC NA URZĄDZENIE OD STRONY OSŁONY OSTRZA, OSTRZE POWINNO OBRACAĆ SIĘ ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA. JEŚLI OSTRZE OBRACA SIĘ W PRZECIWNYM KIERUNKU, ZAMIEŃ MIEJSCAMI DWA Z TRZECH PRZEWODÓW ZASILANIA (WE WTYCZCE LUB GNIAZDKU ELEKTRYCZNYM). Rys ŚRODKI OSTROŻNOŚCI I SZKOLENIE UŻYTKOWNIKA KOŃCOWEGO UŻYTKOWNIK KOŃCOWY POWINIEN ZOSTAĆ PRZESZKOLONY PRZEZ PERSONEL ODPOWIEDZIALNY ZA PRZEPROWADZENIE MONTAŻU I PODŁĄCZENIE ELEKTRYCZNE. UŻYTKOWNIK KOŃCOWY POWINIEN ZOSTAĆ RÓWNIEŻ POINFORMOWANY O OBOWIĄZUJĄCYCH ŚRODKACH OSTROŻNOŚCI. INSTRUKCJA OBSŁUGI DOŁĄCZONA JEST DO KAŻDEGO URZĄDZENIA. 4.1 PRZYCISKI STEROWANIA KRAJALNIC 4) EKSPLOATACJA URZĄDZENIA PRZYCISKI STEROWANIA I LAMPKA KONTROLNA UMIESZCZONE SĄ PO PRAWEJ STRONIE PODSTAWY URZĄDZENIA, GDY USTAWIONE JEST ONO PRZODEM DO OPERATORA. (RYS. 5) 1- ZIELONY PRZYCISK URUCHOMIENIA URZĄDZENIA 2- CZERWONY PRZYCISK WYŁĄCZENIA URZĄDZENIA 3- POKRĘTŁO REGULACJI GRUBOŚCI KROJENIA 7

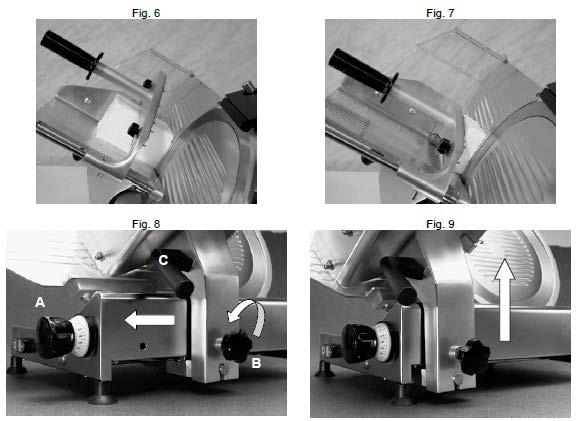

9 4- PRZYCISK SMAROWANIA 4.2 UMIESZCZENIE PRODUKTU ŻYWNOŚCIOWEGO NA WÓZKU KRAJALNICY 1. UMIEŚĆ PRODUKT ŻYWNOŚCIOWY NA KRAJALNICY - ABY ZAPOBIEC USZKODZENIU URZĄDZENIA, POKRĘTŁO GRUBOŚCI KROJENIA POWINNO BYĆ USTAWIONE NA ZERO, A SILNIK WYŁĄCZONY. 2. UMIEŚĆ PRODUKT ŻYWNOŚCIOWY NA WÓZKU I ZABLOKUJ ZA POMOCĄ CHWYTAKA. (RYS. 6) 3. POŁÓŻ DŁOŃ NA CHWYTAKU I ROZPOCZNIJ KROJENIE. 4. PO POKROJENIU PRODUKTU, ZA POMOCĄ PRZEDNIEJ CZĘŚCI CHWYTAKA PRZYTRZYMAJ POKROJONĄ ŻYWNOŚĆ W JEDNYM MIEJSCU. (RYS. 7) 5. PO ZAKOŃCZENIU KROJENIA, WYŁĄCZ SILNIK I USTAW POKRĘTŁO GRUBOŚCI KROJENIA W POŁOŻENIU ZERO, A NASTĘPNIE ZDEJMIJ PRODUKT Z WÓZKA. 5.1 INFORMACJE OGÓLNE I ŚRODKI CZYSZCZĄCE 5) CZYSZCZENIE I KONSERWACJA PRZED CZYSZCZENIEM LUB KONSERWACJĄ URZĄDZENIA UPEWNIJ SIĘ, CZY ZOSTAŁO ONO WYŁĄCZONE ORAZ ODŁĄCZONE OD ŹRÓDŁA ZASILANIA. CZYŚĆ URZĄDZENIE KAŻDEGO DNIA, BY ZAPEWNIĆ WŁAŚCIWĄ PRACĘ PRZEZ DŁUGI OKRES EKSPLOATACJI. MIMO ŻE URZĄDZENIE WYPOSAŻONE JEST W KILKA SYSTEMÓW ZABEZPIECZEŃ, ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ PODCZAS OBSŁUGI I KORZYSTANIA Z OSTRZA. WYCZYŚĆ URZĄDZENIE STANDARDOWYM ŚRODKIEM CZYSZCZĄCYM O ODCZYNIE OBOJĘTNYM, NIEZAWIERAJĄCYM SODY ANI ALKOHOLU. CZĘŚCI URZĄDZENIA PODLEGAJĄCE DEMONTAŻOWI NIE NADAJĄ SIĘ DO MYCIA W ZMYWARCE (RYZYKO USZKODZENIA CZĘŚCI ANODOWANYCH). 5.2 ZDJĘCIE WÓZKA NA PRODUKT ŻYWNOŚCIOWY (WYŁĄCZNIE MODEL ) 1. USTAW POKRĘTŁO GRUBOŚCI KROJENIA A W POŁOŻENIU 0, ABY ZABLOKOWAĆ MOŻLIWOŚĆ REGULACJI GRUBOŚCI KROJENIA. 2. DOKRĘĆ POKRĘTŁO B. 3. PRZESUŃ WÓZEK JAK NAJBLIŻEJ NUMEROWANEGO POKRĘTŁA, JAK PRZEDSTAWIONO NA RYS ZDEJMIJ WÓZEK WRAZ ZE WSPORNIKIEM TAK, JAK PRZEDSTAWIONO NA RYS. 9. ABY PONOWNIE ZAMONTOWAĆ WÓZEK, POSTĘPUJ ZGODNIE Z INSTRUKCJĄ W PUNKCIE 4 W ODWROTNEJ KOLEJNOŚCI I DOKRĘĆ POKRĘTŁO B. WÓZEK MOŻNA ZANURZAĆ W WODZIE W CELU WYCZYSZCZENIA. UWAGA! NIE ZDEJMUJ WÓZKA, JEŚLI OSTRZE NIE ZOSTAŁO ZABLOKOWANE. W PRZYPADKU NIEZABLOKOWANIA OSTRZA, ZDJĘCIE WÓZKA NIE BĘDZIE MOŻLIWE. 5.3 ZDJĘCIE OSŁONY OSTRZA 1. ODKRĘĆ POKRĘTŁO PO PRZECIWNEJ STRONIE OSTRZA. (RYS. 10). 2. POPCHNIJ POKRĘTŁO W STRONĘ OSTRZA - OSŁONA OSTRZA ZOSTANIE ODCZEPIONA OD OBUDOWY. 3. ZDEJMIJ OSŁONĘ OSTRZA Z KRAJALNICY I UMYJ POD STRUMIENIEM WODY. (RYS. 11) 5.4 CZYSZCZENIE OSTRZA I OSŁONY PIERŚCIENIOWEJ ZE WZGLĘDU NA RYZYKO ZWIĄZANE Z CZYSZCZENIEM OSTRZA I OSŁONY PIERŚCIENIOWEJ, ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ, BY UNIKNĄĆ SKALECZEŃ. NIE CZYŚĆ OSTRZA I OSŁONY PIERŚCIENIOWEJ POD STRUMIENIEM WODY: PRZETRZYJ JE WILGOTNĄ ŚCIERECZKĄ I ŚRODKIEM CZYSZCZĄCYM, PO CZYM SPŁUCZ I OSUSZ ZA POMOCĄ SUCHEJ ŚCIERECZKI. ZALECA SIĘ STOSOWANIE PRODUKTÓW NIETOKSYCZNYCH, KTÓRE GWARANTUJĄ ZACHOWANIE DOSKONAŁEGO STANU HIGIENICZNEGO PRODUKTU. OSTROŻNIE WYCZYŚĆ KRAWĘDŹ OSTRZA I WNĘTRZE OSŁONY PIERŚCIENIOWEJ. 1. WYCZYŚĆ PRZESTRZEŃ POMIĘDZY OSTRZEM A OSŁONĄ PIERŚCIENIOWĄ ZA POMOCĄ WILGOTNEJ ŚCIERECZKI. (RYS. 12) 2. RĘCZNIE OBRACAJ OSTRZE I WYCZYŚĆ JE ZA POMOCĄ WILGOTNEJ ŚCIERECZKI. 8

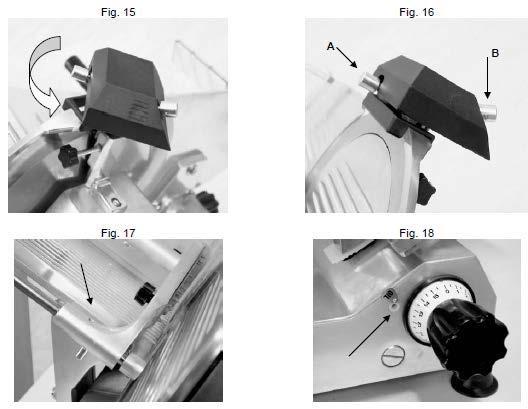

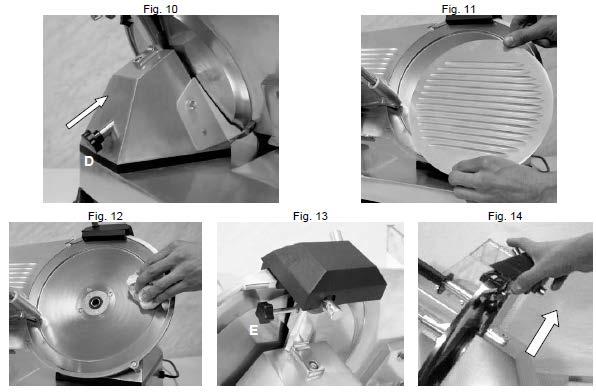

10 5.5 WYJĘCIE I CZYSZCZENIE GŁOWICY OSTRZAŁKI ODKRĘĆ POKRĘTŁO, JAK PRZEDSTAWIONO NA RYSUNKU, PODNIEŚ GŁOWICĘ I OSTRZAŁKĘ I WYJMIJ POSZCZEGÓLNE CZĘŚCI OSTRZAŁKI. (RYS ) 5.6 PONOWNY MONTAŻ URZĄDZENIA W CELU PONOWNEGO ZMONTOWANIA URZĄDZENIA, WYKONAJ WSZYSTKIE OPISANE POWYŻEJ CZYNNOŚCI W ODWROTNEJ KOLEJNOŚCI. 6) OSTRZENIE I SMAROWANIE 6.1 OSTRZENIE OSTRZENIE NALEŻY KONIECZNIE PRZEPROWADZIĆ, JEŚLI KROJENIE NIE JEST DOKŁADNE LUB GDY POKROJONY FRAGMENT POZOSTAJE NA OSTRZU. CZĘSTOTLIWOŚĆ OSTRZENIA ZALEŻY OD EKSPLOATACJI I TYPU KROJONYCH PRODUKTÓW ŻYWNOŚCIOWYCH. PRZED PRZEPROWADZENIEM OSTRZENIA WYCZYŚĆ URZĄDZENIE I OSTRZE ZE WSZELKICH POZOSTAŁOŚCI ŻYWNOŚCI I TŁUSZCZU. 1. PODNIEŚ OSTRZAŁKĘ I OBRÓĆ JĄ O 180, ABY WSUNĄĆ OSTRZE POMIĘDZY DWA KAMIENIE OSTRZAŁKI. (RYS. 15) 2. W CELU NAOSTRZENIA NOŻA, WCIŚNIJ PRZYCISK B NA 5-10 SEKUND. (RYS. 16) 3. W CELU WYGŁADZENIA OSTRZA, WCIŚNIJ PRZYCISK PRZYCISK A NA KILKA SEKUND. (RYS. 16) 4. ZATRZYMAJ PRACĘ URZĄDZENIA I ZAMOCUJ OSTRZAŁKĘ Z POWROTEM W JEJ PIERWOTNYM POŁOŻENIU. OSTRZEŻENIE: WCIŚNIJ PRZYCISK B, ABY NAOSTRZYĆ, A PRZYCISK A, BY WYGŁADZIĆ OSTRZE. PODCZAS PROCESU OSTRZENIA PAMIĘTAJ, ABY ZACHOWAĆ ORYGINALNĄ LINIĘ OSTRZA. WYMIEŃ OSTRZE, GDY PRZESTRZEŃ MIĘDZY OSŁONĄ PIERŚCIENIOWĄ A OSTRZEM PRZEKRACZA 6 MM. 6.2 SMAROWANIE OKRESOWO SMARUJ ELEMENTY PRZESUWNE ZA POMOCĄ BIAŁEGO OLEJU WAZELINOWEGO. NIE KORZYSTAJ Z OLEJU ROŚLINNEGO ANI OLIWY Z OLIWEK, ABY NIE USZKODZIĆ KRAJALNICY. NASMARUJ WSZYSTKIE CZĘŚCI URZĄDZENIA ZA POMOCĄ OLEJU WAZELINOWEGO ZGODNIE Z RYS POSTĘPOWANIE W PRZYPADKU DŁUŻSZEJ PRZERWY W EKSPLOATACJI URZĄDZENIA W PRZYPADKU DŁUŻSZEJ PRZERWY W EKSPLOATACJI URZĄDZENIA, ODŁĄCZ JE OD ŹRÓDŁA ZASILANIA I DOKŁADNIE WYCZYŚĆ WRAZ Z AKCESORIAMI. W CELU ZAPEWNIENIA WŁAŚCIWEJ OCHRONY CZĘŚCI URZĄDZENIA, POSMARUJ JE OLEJEM WAZELINOWYM LUB PODOBNYM ŚRODKIEM. ZALECA SIĘ PRZYKRYCIE URZĄDZENIA NYLONOWYM (LUB PODOBNYM) MATERIAŁEM. 9
