1 SMART CHAMP CHAMP Lift OPTIMUS 2 SKUTERY CLEVER Wózki

2 PRZEZNACZENIE bardzo dobre właściwości jezdne dzięki ruchomej osi kół przednich, regulowanej amortyzacji kół napędowych oraz dużemu rozmiarowi ogumienia 4 rodzaje siedzisk do wyboru możliwość łatwego montażu elektrycznie regulowanych opcji dobre dopasowanie wózka do użytkownika DOPASOWANIE regulowana szerokość, głębokość i kąt siedziska, bez konieczności wymiany części 3 wysokości siedziska (45, 48 i 50 cm) podnóżki z regulację szerokości amortyzacja dopasowana do wagi użytkownika możliwość programowania parametrów jazdy 1 WŁAŚCIWOŚCI prosta obsługa sterowanie Penny&Giles VR2 lub CAN-Bus prędkość 6 km/h lub 10 km/h na czas transportu wózka zdejmowane podłokietniki i podnóżek oraz odchylane do przodu oparcie podnóżki boczki oświetlenie bagażnik nadkola różne siedziska zagłówki uchwyt na laski i kule pomoc do pokonywania krawężników pasy bezpieczeństwa stolik terapeutyczny sterowanie dla osoby towarzyszącej Komfortowy Smart - przekonuje do siebie bardzo dobrymi właściwościami jezdnymi na zewnętrz. Z dużymi kołami, ruchome osie przednie i regulowane amortyzację kół napędowych Smart zapewnia komfortowe jazdę na najbardziej wymagających trasach.

3 10" kółka przednie z dzieloną felgą aluminiową Kod 142 Regulowana oś przednia zapewnia bardzo dobre przyczepność wózka do podłoża. Amortyzacja kół napędowych jest dopasowana do wagi użytkownika. Dla polepszenia komfortu jazdy wprowadzona została możliwość regulacji twardości zawieszenia i całkowietej wysokości siedziska od podłoża. Smart dostępny w wersjach o prędkości 6 km/h i 10km/h. Oświetlenie Reflektory posiadają metalową osłonę na wypadek kolizji. Mogą być montowane w różnych miejscach ramy siedziska, tak by nie były schowane za podnóżkiem. Kod 932 Opcjonalnie z elektryczną regulacją kąta nachylenia siedziska i kąta odchylenia oparcia dla pleców oraz z elektrycznie regulowaną wysokością podnóżków. Bagażnik (opcje) Bagażnik umożliwia transport toreb z zakupami. Zawiera uchwyty mocowania wózka na czas transportu w samochodach osobowych. Kod 994 Oparcie może być położone na siedzenie, a podnóżki i boczki zdjęte. DANE TECHNICZNE szerokość siedziska: 55cm głębokość siedziska: 40-50cm wysokość oparcia 45/50/55 - w zależności od siedziska szerokość maksymalna: 73cm (przy rozsuniętych boczkach) promień zawracania: 84cm silniki: 2 x 300W akumulatory: 34Ah(5h) - standard 40Ah(20h) - żelowe długość z podnóżkami 111cm długość bez podnóżków: 98cm zasięg: ok 40 km 51/56Ah - dla akumulatorów prędkość 6/10km/h waga wózka: 82kg max waga użytkownika: 130kg 2

4 klin kroczowy system zabezpieczania pasażera podczas transportu (zgodnie z normami ISO ) błotniki na koła przednie pas bezpieczeństwa pomoc do pokonywania krawężników lusterko wsteczne, prawe zdejmowany zagłówek licznik kilometrów do VR2 (przy CAN-Bus standard) lusterko wsteczne, lewe zagłówek, duży uchwyt na laski i kule bagażnik prędkościomierz nadkola na koła napędowe osłona modułu sterowania stolik terapeutyczny, z tworzywa, przezroczysty DANE TECHNICZNE TABELA Wymiary w centymetrach (+/-1,5 cm) Szerokość siedziska 38-55/ ) Głębokość siedziska 40-50/ ) Wysokość oparcia 45/50/55 3) Długość podudzia 40-55/ ) / ) Wysokość podłokietników 16-27/ ) ) Wysokość siedziska z przodu 45,48, 50/48, 51, 53 5) Długość z podnóżkiem 111 Długość bez podnóżka 88 Szerokość min./max. 63/73 Wysokość z zagłówkiem / / ) Wysokość bez zagłówka 94/98/100 6) Dł. podczas transportu 88 Szer. podczas transportu 63 Wys. podczas transportu, min. 64 / 67 / 69 6) Wielkość kół przednich 26x8,5 (10")/21x6 (9") Wielkość kół tylnych 34,5x8,5(14") Max wysokość pokonywanych przeszkód Promień skrętu Ciężar w kg Ciężar podczas transportu, min. Max. waga użytkownika Dopuszczalna waga całkowita Max. bagaż Cechy 6 8) ) 140 7) Prędkość km/h 6/10 3 l)z podłokietnikiem Junior, kod ) z oparciem Junior, kod ) z oparciem Ergopor, kod ) z podnóżkiem Junior, kod 4882, stopień podnóżka 4885/4886 5) z siedziskiem Ergopor, kod ) w zależności od ustawionej wysokości siedziska 7) wraz z bagażem 10 kg 8) 12 cm z pomocą do pokonywania schodów 9) w warunkach testowych z akumulatorami 56 Ah (20h) 10) w zależności od wyposażenia Moc silnika W 6/10 km/h Zasięg Dopuszczalne nachylenie podjazdu Dopuszczalne nachylenie zjazdu Techn. pokonywane nachylenie podjazdu Rodzaj sterowania Mech. regulacja nachylenia siedziska Elekt, regulacja nachylenia siedziska 2x200/2x ) 15 % 12 % 15 % pośrednie ) )

5 Nowoczesny wygląd - imponujące mocne strony - super siła Następca wózka Optimus. Wyjątkowo duży zasięg wózka, aż do 100 km, pozwala na długie jazdy. Bardzo dobre właściwości jezdne sprawiają, że nawet trudne trasy można przemierzać z prawdziwa przyjemnością. Amortyzowanie wszystkich czterech kół zapewnia wyjątkowe stabilność wózka. PRZEZNACZENIE jazda głównie na zewnętrz drogi o trudnej nawierzchni do pokonywania wysokich przeszkód do pokonywania długich odcinków i wysokich podjazdów długie podróże do pracy i sklepu jazdy po drogach polnych i leśnych DOPASOWANIE możliwość dopasowania szerokości siedziska wybór odpowiednich podłokietników i siedziska możliwość dopasowania rodzaju siedziska do potrzeb użytkownika możliwość określenia maksymalnej prędkości w modelu podstawowym przewidziano miejsca do przyłączenia urządzeń dodatkowych amortyzowany układ jezdny regulacja długości podudzia możliwość zaprogramowania parametrów jazdy regulacja kąta nachylenia siedziska i oparcia WŁAŚCIWOŚCI wygodna obsługa joysticka i klawiatury dzięki elektronice MEYRA CAN możliwość montażu alternatywnych rodzajów sterowań możliwość zdemontowania niektórych elementów na czas transportu zamykany bagażnik lusterko wsteczne pas biodrowy podnóżki z elektryczną regulacją wysokości elektryczna regulacja kąta nachylenia siedziska elektryczna regulacja kąta nachylenia oparcia uchwyt na laski sterowania dodatkowe zagłówki 4

6 ZALETY WÓZKA OPTIMUS zasięg do 100 km waga użytkownika do 150 kg dobre właściwości jezdne, dobra zwrotność wymienne siedzisko amortyzowane koła przednie i tylne bardzo dobra stabilność jazdy, minimalny promień skrętu światła halogenowe zintegrowane uchwyty do mocowania urządzeń dodatkowych podnóżki z elektryczną regulacją wysokości i automatycznym wyrównaniem długości podudzia odchylany bagażnik Siedzisko Ergostar" Siedzisko Ergostar z podpórka dla odcinka lędźwiowego, z odchylanymi do góry podłokietnikami z regulacją kąta oraz z ręczną regulacją kąta oparcia. Kod 961 Użytkownik może wybrać pomiędzy dwoma rodzajami silnika 6-10 km/h (550W) oraz km/h (700W). Mocniejszy silnik pozwala na pokonywanie dość długich tras w krótkim czasie, ale charakteryzuje się większym poborem prądu. 5 Amortyzacja Połączenie optymalnego rodzaju podwozia, ogumienia z dobrą przyczepnością zapewnia pewny kontakt z podłożem także na najtrudniejszych nawierzchniach i pozwala unikać podskakiwania" wózka na wzniesieniach.

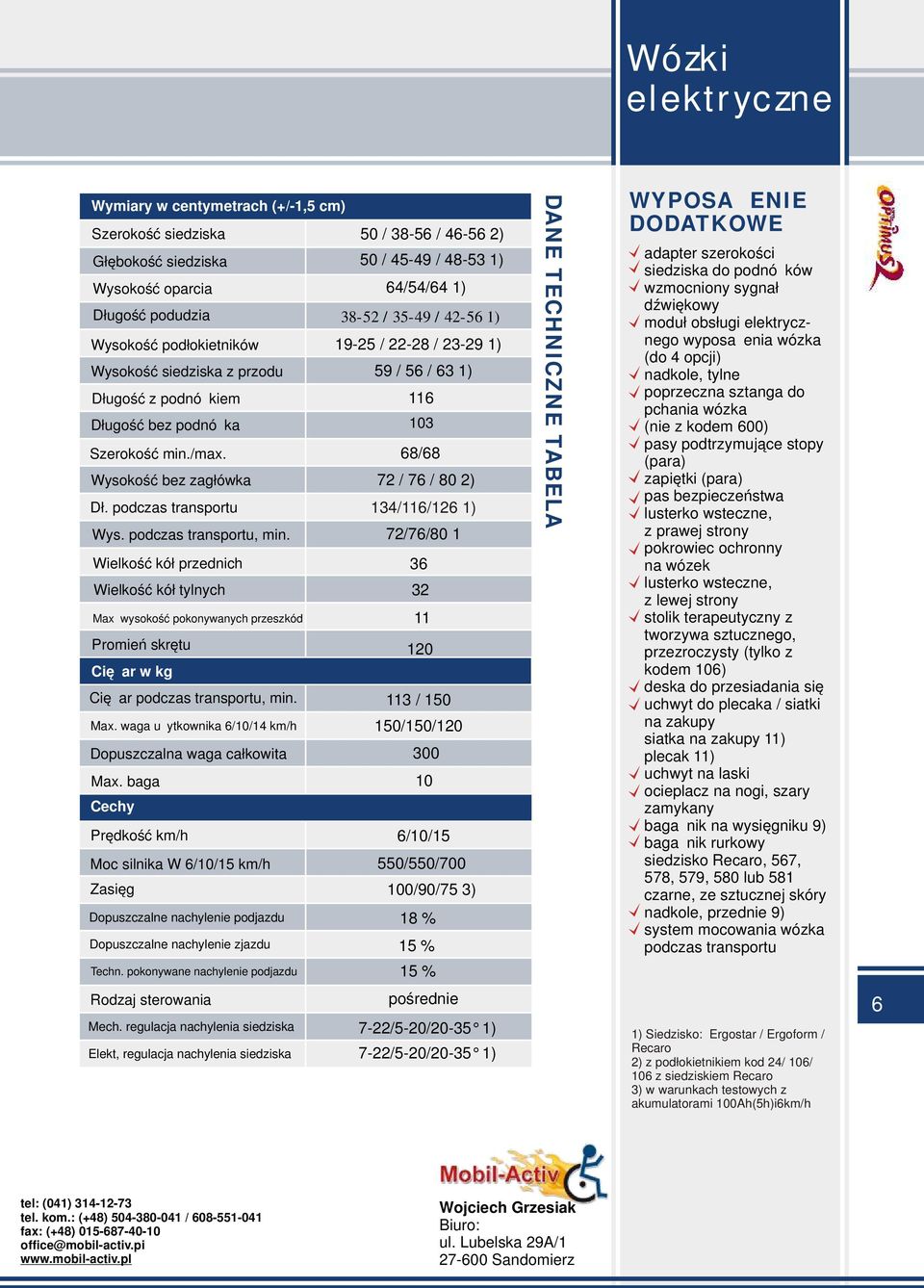

7 Wymiary w centymetrach (+/-1,5 cm) Szerokość siedziska 50 / / ) Głębokość siedziska 50 / / ) Wysokość oparcia 64/54/64 1) Długość podudzia / / ) Wysokość podłokietników / / ) Wysokość siedziska z przodu 59 / 56 / 63 1) Długość z podnóżkiem 116 Długość bez podnóżka 103 Szerokość min./max. 68/68 Wysokość bez zagłówka 72 / 76 / 80 2) Dł. podczas transportu 134/116/126 1) Wys. podczas transportu, min. 72/76/80 1 Wielkość kół przednich 36 Wielkość kół tylnych 32 Max wysokość pokonywanych przeszkód Promień skrętu Ciężar w kg Ciężar podczas transportu, min. Max. waga użytkownika 6/10/14 km/h Dopuszczalna waga całkowita Max. bagaż Cechy Prędkość km/h Moc silnika W 6/10/15 km/h Zasięg Dopuszczalne nachylenie podjazdu Dopuszczalne nachylenie zjazdu Techn. pokonywane nachylenie podjazdu / /150/ /10/15 550/550/ /90/75 3) 18 % 15 % 15 % DANE TECHNICZNE TABELA adapter szerokości siedziska do podnóżków wzmocniony sygnał dźwiękowy moduł obsługi go wyposażenia wózka (do 4 opcji) nadkole, tylne poprzeczna sztanga do pchania wózka (nie z kodem 600) pasy podtrzymujące stopy (para) zapiętki (para) pas bezpieczeństwa lusterko wsteczne, z prawej strony pokrowiec ochronny na wózek lusterko wsteczne, z lewej strony stolik terapeutyczny z tworzywa sztucznego, przezroczysty (tylko z kodem 106) deska do przesiadania się uchwyt do plecaka / siatki na zakupy siatka na zakupy 11) plecak 11) uchwyt na laski ocieplacz na nogi, szary zamykany bagażnik na wysięgniku 9) bagażnik rurkowy siedzisko Recaro, 567, 578, 579, 580 lub 581 czarne, ze sztucznej skóry nadkole, przednie 9) system mocowania wózka podczas transportu Rodzaj sterowania Mech. regulacja nachylenia siedziska Elekt, regulacja nachylenia siedziska pośrednie 7-22/5-20/ ) 7-22/5-20/ ) 1) Siedzisko: Ergostar / Ergoform / Recaro 2) z podłokietnikiem kod 24/ 106/ 106 z siedziskiem Recaro 3) w warunkach testowych z akumulatorami 100Ah(5h)i6km/h 6

8 7 PRZEZNACZENIE na zewnętrz: dobre zawieszenie tylnych kół, szerokie ogumienie i mechaniczna regulacja siedziska zwiększają komfort użytkowania wewnątrz: wahacz z kółkami podporowymi ułatwia poruszanie się w wąskich pomieszczeniach umiejscowienie siedziska dokładnie w osi obrotu ciała użytkownika poprawia właściwości jezdne DOPASOWANIE regulacja szerokości siedziska i głębokości siedziska różne warianty podnóżków różne systemy siedzisk możliwość programowania parametrów jazdy różne końcówki joysticka mechaniczna regulacja nachylenia siedziska (opcjonalnie elektryczna) WŁAŚCIWOŚCI prędkość 6 lub 10 km/h blokowanie kluczykiem magnetycznym (sterowanie Can Bus) lub poprzez kombinacje przycisków (sterowanie Penny&Giles) mechaniczna regulacja nachylenia siedziska od 0 do 15 (opcjonalnie regulacja elektryczna) zdejmowane podłokietniki oparcie zdejmowane na czas transportu oświetlenie CAN-Bus elektr. regulacja nachylenia siedziska odchylany moduł sterowania z reguł, wysokości sterowanie na stoliku terapeutycznym, oraz dla osoby towarzyszącej lusterko wsteczne osłony na koła pomoc w pokonywaniu krawężników uchwyt na laski i kule Zwarty i zwrotny Dobre zawieszenie tylnych kół i kółka podporowe zapewniają wysoki komfort jazdy. Ergonomicznie ukształtowane siedzisko zapewnia stabilne siedzenie. Dzięki niewielkiej masie własnej wózka nadaje się on do transportu w małych samochodach kombi i furgonetkach.

9 Rodzina Podstawę rodziny wózków Champ stanowi rama, do której można zamontować różne rodzaje siedzisk. Daje to możliwość dokładnego dopasowania wózka do potrzeb użytkownika Transport Niewielkie wymiary, możliwość przewozu w mniejszych samochodach Nachylenie siedziska z mechaniczne regulacją Kod 119 z elektryczna regulację (opcja) Kod 118 rama długa wzmocniony sygnał dźwiękowy 11) moduł obsługujący dodatkowe elektr. wyposażenie wózka (do 4 urządzeń) bez ładowarki uniwersalna ładowarka 24V 8A pasy przytrzymujące stopy (para) zapiętki (para) nadkola z przodu i z tyłu pas bezpieczeństwa sterowanie dla osoby towarzyszącej drugie sterowanie dla osoby towarzyszącej pomoc do pokonywania krawężników pokrowiec ochronny na wózek lusterko wsteczne po stronie modułu sterującego stolik terapeutyczny z tworzywa sztucznego, przezroczysty deska do przesiadania się, z tworzywa sztucznego siatka na zakupy poduszki boczne plecak uchwyt na laski i kule 8 Wysoki komfort jazdy dzięki amortyzacji kół napędowych

10 DANE TECHNICZNE TABELA Wymiary w centymetrach (+/-1,5 cm) Szerokość siedziska Głębokość siedziska Wysokość oparcia Długość podudzia Wysokość podłokietników Wysokość siedziska z przodu Długość z podnóżkiem Długość bez podnóżka Szerokość min./max. Wysokość bez zagłówka Dł. podczas transportu Wys. podczas transportu, min ) 45 1) / / Wielkość kół przednich 21x6 Wielkość kół tylnych 36,5x8,4 Max wysokość pokonywanych przeszkód 5/10 Promień skrętu 83 Ciężar w kg Ciężar podczas transportu, min. 92 Max. waga użytkownika 120 Dopuszczalna waga całkowita 230 Max. bagaż 10 Cechy Prędkość km/h 6/10 Moc silnika W 6/10 km/h 2x200/2x300 Zasięg 40 5) Dopuszczalne nachylenie podjazdu 12 % 9 1) Siedzisko kod 119/401 2) 49 cm przy kodzie płyta siedziska bez poduszek 3) 10 cm z pomocą, do pokonywania krawężników 4) wraz z dodatkowym bagażem 5) w warunkach testowych przy prędkości 6 knvh z akumulatorami żelowymi 60 Ah (5h) i 80Ah (20h) Dopuszczalne nachylenie zjazdu Techn. pokonywane nachylenie podjazdu Rodzaj sterowania Mech. regulacja nachylenia siedziska Elekt, regulacja nachylenia siedziska 12 % 12 % pośrednie

11 Rozmowa oko w oko. Ograniczenia w poruszaniu się mogę być zrekompensowane przez szereg pomocniczych funkcji wózka t.j. podnóżki, elektryczna regulację oparcia oraz pomoc przy wstawaniu. PRZEZNACZENIE w pomieszczeniach i na zewnątrz funkcja windy umożliwia łatwe sięganie do szafek i regałów, np. na zakupach ułatwienie przesiadania się zwiększa mobilność i samodzielność w życiu umiejscowienie siedziska dokładnie w osi obrotu ciała użytkownika poprawia właściwości jezdne DOPASOWANIE szerokość siedziska regulowana od 38 do 51 cm głębokość siedziska od 39 do 48 cm różne warianty podnóżków m.in., z elektryczną regulacją kąta, z automatycznym wyrównaniem długości wysokiej jakości siedziska, możliwość zamontowania siedziska RECARO różne systemy siedzisk przy elektronice MEYRA CAN możliwość programowania parametrów jazdy różne końcówki joysticka WŁAŚCIWOŚCI prędkość 6 lub 10km/h blokada magnetyczna mechaniczna regulacja nachylenia siedziska od - 10 do 12 (opcjonalnie regulacja elektryczna) zdejmowane podłokietniki oparcie zdejmowane na czas transportu oświetlenie nachylenie siedziska regulowane oparcie odchylany moduł sterujący sterowanie na stoliku terapeutycznym, oraz dla osoby towarzyszącej lusterko wsteczne pomoc do pokonywania krawężników zagłówki średnie i duże uchwyt na laski i kule osłona na wózek pas bezpieczeństwa stolik terapeutyczny 10

12 rama długa wzmocniony sygnał dźwiękowy 11) moduł obsługujący dodatkowe elektr. wyposażenie wózka (do 4 urządzeń) bez ładowarki uniwersalna ładowarka 24V 8A pasy przytrzymujące stopy (para) zapiętki (para) nadkola z przodu i z tyłu pas bezpieczeństwa sterowanie dla osoby towarzyszącej drugie sterowanie dla osoby towarzyszącej pomoc do pokonywania krawężników pokrowiec ochronny na wózek lusterko wsteczne po stronie modułu sterującego stolik terapeutyczny z tworzywa sztucznego, przezroczysty deska do przesiadania się, z tworzywa sztucznego siatka na zakupy poduszki boczne plecak uchwyt na laski i kule Co daje wbudowany podnośnik? 1. POZYCJA WYJŚCIOWA w tym położeniu wózek działa i funkcjonuje jak standardowy wózek elektryczny Taki ustawienie siedziska ułatwia wstawanie i siadanie na wózek. Łatwiejsza jest także praca np. przy biurku 2. POCHYLENIE SIEDZISKA O 7 STOPNI 3. PODNIESIENIE SIEDZISKA O 30 CM DO WYSOKOŚCI 86 CM Uniesienie siedziska daje użytkownikowi możliwość dopasowania się do wyższych mebli, obsługę "standardowo" zamontowanych urządzeń (np. bankomatu), a także wygodniejszą rozmowę ze stojącą osobą. 4. POCHYLENIE PODNIESIONEGO SIEDZISKA Może służyć to odciążeniu kręgosłupa lub poprawie poczucia bezpieczeństwa przy jeździe z uniesionym siedziskiem. Dodatkowe uniesienie podnóżków pozwala przyjąć pozycję niemal horyzontalną 11 Wszystkie urządzenia obsługiwane są za pomocą jednego joysticka w intuicyjny, prosty sposób.

13 Wymiary w centymetrach (+/-1,5 cm) Szerokość siedziska Głębokość siedziska ) Wysokość oparcia 45 1) Długość podudzia Wysokość podłokietników Wysokość siedziska z przodu 57/53 Długość z podnóżkiem 112 Długość bez podnóżka 88 Szerokość min./max. 64/66 Wysokość bez zagłówka 113 Wysokość z zagłówkiem 123 Winda siedziska 30 DANE TECHNICZNE TABELA Dł. podczas transportu 88 Wys. podczas transportu, min. 57 Wielkość kół przednich 21x6 Wielkość kół tylnych 36,5x8,4 Max wysokość pokonywanych przeszkód 5/10 Promień skrętu 83 Ciężar w kg Ciężar podczas transportu, min. 113,5-133 Max. waga użytkownika 120 4) Dopuszczalna waga całkowita 260 Max. bagaż 10 Cechy Prędkość km/h 6/10 Moc silnika W 6/10 km/h 2x200/2x300 Zasięg Dopuszczalne nachylenie podjazdu Dopuszczalne nachylenie zjazdu Techn. pokonywane nachylenie podjazdu Rodzaj sterowania Mech. regulacja nachylenia siedziska 35 5) 12 % 12 % 12 % pośrednie ) Siedzisko, kod 119 / 401 2) 53 cm z kodem 562, płyta siedziska bez poduszki 3) 10 cm z pomocą, do pokonywania schodów 4) dopuszczalny bagaż 5) w warunkach testowych przy prędkości 6 km/h z akumulatorami żelowymi 46Ah (5h) 52Ah (20h) 12 Elekt, regulacja nachylenia siedziska 0-15

14 13 PRZEZNACZENIE zwrotny wózek elektryczny, do użytkowania w pomieszczeniach i na zewnątrz optymalny do długiego siedzenia dzięki dobremu tylnemu resorowaniu i mechanicznej regulacji nachylenia siedziska kompaktowe podwozie ze zintegrowanymi kółkami podporowymi ułatwia poruszanie się po pomieszczeniach DOPASOWANIE mechaniczna regulacja nachylenia siedziska 0-17, lub elektryczna w opcji mechaniczna regulacja kąta oparcia 0-30 (w opcji elektryczna) szerokość siedziska od 38 do 53 cm możliwość ustawienia wysokości siedziska na trzech poziomach (45, 48 i 50 cm) waga użytkownika do 130 kg bagażnik WŁAŚCIWOŚCI moduł sterowania z regulacją długości, opcjonalnie odchylany, z regulacją wysokości 5 poziomów prędkości amortyzacja tylnych kół zapewnia bezpieczną jazdę bagażnik umożliwia bezpieczny transport plecaków i toreb licznik kilometrów prędkościomierz lusterko wsteczne zagłówek pomoc w pokonywaniu krawężników stolik terapeutyczny uchwyt na laski i kule programator pas bezpieczeństwa uchwyt modułu sterowania za podłokietnikiem elektryczna regulacja wysokości i kąta nachylenia siedziska Wielofunkcyjny wózek elektryczny. Nowatorska konstrukcja tego wózka daje największe możliwości indywidualnego dopasowania do potrzeb użytkownika, dzięki bogatej ofercie wyposażenia dodatkowego.

15 Regulacja keta nachylenia oparcia od 0 do 30 przy pomocy sprężyny gazowej lub elektrycznie (opcja) Możliwość montażu różnorodnych podnóżków. Standardowo maję one dzielony stopień podnóżka z tworzywa sztucznego z możliwością odchylenia i z regulację wysokości. Regulacja kąta nachylenia siedziska Uchwyt modułu sterującego z regulacją długości, lub opcjonalnie odchylany, z regulacją wysokości Wózek Clever może zostać tak złożony by mieścić się w samochodzie kombi. Cały czas pozostaje zdatny do jazdy, więc może sam wjechać po rampie do bagażnika samochodu. Podnóżki odchylane, z regulacją kąta, w opcji możliwość ustawiania podnóżków w poziomie zdejmowany zagłówek poduszka siedzeniowa 6 cm (do szer. siedziska cm) poduszka siedzeniowa 3 cm (do szer. siedziska cm) prędkościomierz lusterka wsteczne, para (nie łączyć z kodem 4646) pas bezpieczeństwa uchwyt na laski i kule pas miednicowy zapinany na rzepy licznik kilometrów pomoc do pokonywania schodów (nie łączyć z kodem 54) nadkola koła napędowego lusterko wsteczne, prawe lusterko wsteczne, lewe moduł obsługi dodatkowych 4 urządzeń elektrycznych Trzy możliwe wysokości siedziska do wyboru (45, 48 i 50cm), w opcji z elektryczna regulację wysokości siedziska od 59 do 89 cm w kombinacji z elektryczną regulacją kąta nachylenia siedziska od -6 do +30 Resorowanie dostosowane do użytkownika, do 130kg Kąt siedziska regulowany od -O do 17, lub elektrycznie od -5 do 16 (opcja) Podłokietniki z regulację szerokości, wysokości i głębokości 14

16 15 1) Z podłokietnikiem Junior, kod ) Oparcie Junior, Kod 4266 / 4228 waga użytkownika do 100 kg 3) Siedzisko, kod 4291 Ergopor 4) Stopnie podnóżka 4885/4886, podnóżek ) W warunkach testowych, z akumulatorami żelowymi 51 Ah(5h), 56 Ah{20h) 6) W połączeniu z kodem 27 elektryczna regulacja wysokości siedziska i elektryczna regulacja nachylenia siedziska 59 cm + 30 cm przy kodzie 4278, 62 cm + 30 cm przy kodzie ) w połączeniu z kodem ) w zależności od wysokości, regulacja o 11 DANE TECHNICZNE TABELA Wymiary w centymetrach (+/-1,5 cm) Szerokość siedziska 38-47/44-537/ ) Głębokość siedziska 40-47/29-40 (47) 2 Wysokość oparcia 50 Długość podudzia Wysokość podłokietników 25 35/ )/ ) Wysokość siedziska z przodu 45/48/50 Długość z podnóżkiem 103 Długość bez podnóżka 76 Szerokość min./max. 60/67 Wysokość bez zagłówka 95 Wysokość z zagłówkiem 118 Dł. podczas transportu 76 Wys. podczas transportu, min. 64 4) Wielkość kół przednich 20x5/21x66 Wielkość kół tylnych 32x6 Max wysokość pokonywanych przeszkód Promień skrętu Ciężar w kg Ciężar podczas transportu, min. Max. waga użytkownika Dopuszczalna waga całkowita Max. bagaż Cechy Prędkość km/h Moc silnika W 6/10 km/h Zasięg Dopuszczalne nachylenie podjazdu Dopuszczalne nachylenie zjazdu Techn. pokonywane nachylenie podjazdu Rodzaj sterowania Mech. regulacja nachylenia siedziska /100 2) x ) 15 % 12 % 12 % pośrednie ) 8) Elekt, regulacja nachylenia siedziska 0-17

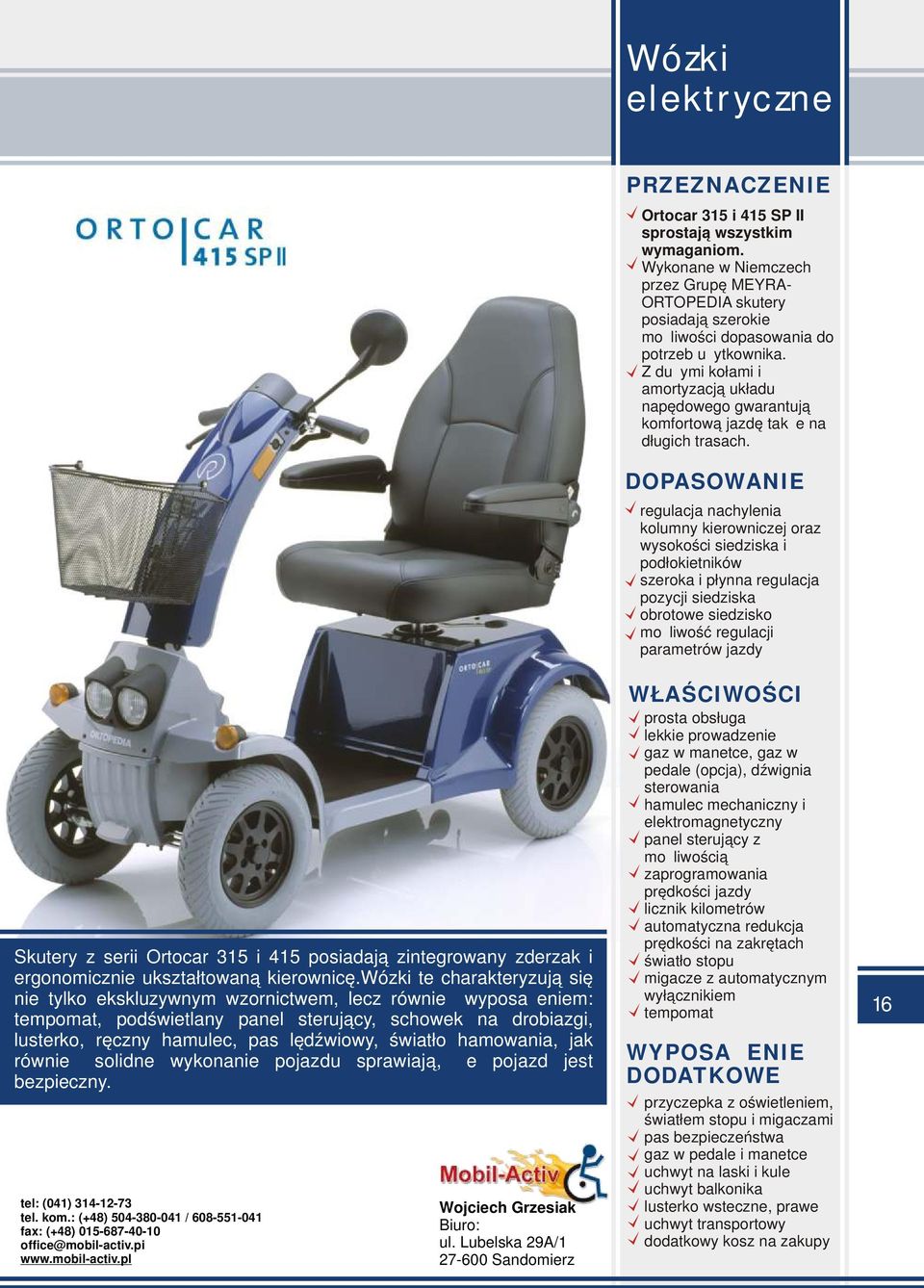

17 Skutery z serii Ortocar 315 i 415 posiadają zintegrowany zderzak i ergonomicznie ukształtowaną kierownicę.wózki te charakteryzują się nie tylko ekskluzywnym wzornictwem, lecz również wyposażeniem: tempomat, podświetlany panel sterujący, schowek na drobiazgi, lusterko, ręczny hamulec, pas lędźwiowy, światło hamowania, jak również solidne wykonanie pojazdu sprawiają, że pojazd jest bezpieczny. PRZEZNACZENIE Ortocar 315 i 415 SP II sprostają wszystkim wymaganiom. Wykonane w Niemczech przez Grupę MEYRA- ORTOPEDIA skutery posiadają szerokie możliwości dopasowania do potrzeb użytkownika. Z dużymi kołami i amortyzacją układu napędowego gwarantują komfortową jazdę także na długich trasach. DOPASOWANIE regulacja nachylenia kolumny kierowniczej oraz wysokości siedziska i podłokietników szeroka i płynna regulacja pozycji siedziska obrotowe siedzisko możliwość regulacji parametrów jazdy WŁAŚCIWOŚCI prosta obsługa lekkie prowadzenie gaz w manetce, gaz w pedale (opcja), dźwignia sterowania hamulec mechaniczny i elektromagnetyczny panel sterujący z możliwością zaprogramowania prędkości jazdy licznik kilometrów automatyczna redukcja prędkości na zakrętach światło stopu migacze z automatycznym wyłącznikiem tempomat przyczepka z oświetleniem, światłem stopu i migaczami pas bezpieczeństwa gaz w pedale i manetce uchwyt na laski i kule uchwyt balkonika lusterko wsteczne, prawe uchwyt transportowy dodatkowy kosz na zakupy 16

18 Dlaczego ORTO CAR 315/415 SP II? 15 km/h zasięg do 55 km waga użytkownika do 150kg pokonuje wzniesienia do 30% (przy wadze użytkownika do 75kg) moc silnika 700W amortyzacja wózka luksusowe siedzisko automatyczna redukcja prędkości na zakrętach ostrzeżenie przed zbyt stromymi podjazdami kosz na zakupy oświetlenie z migaczami i światłem stopu licznik kilometrów felgi aluminiowe tempomat DANE TECHNICZNE TABELA Wymiary Napęd Szerokość siedziska Głębokość siedziska Szerokość Długość Wysokość siedziska, regulowana Wysokość podczas transportu (złożona kolumna kierownicza, bez siedziska) Automatyczny hamulec bezpieczeństwa Koła Średnica koła przedniego Średnica koła napędowego Prześwit do podłoża Wysokość pokonywanych przeszkód, max. Parametry techniczne Osiągi Ciężar Prędkość Promień skrętu Moc silnika Max. moc chwilowa Akumulatory Elektronika Lusterko wsteczne, Zasięg prawe Nachylenie Szyna pokonywanych regulacji siedziska przeszkód, max Ostrzeganie Dopuszczalne przed nachylenie zbyt wysokimi pok. wzniesieniami przeszkód Licznik kilometrów Uchwyt Ciężar transportowy wózka Dopuszczalna Szyna regulacji waga siedziska użytkownika Ostrzeganie Dopuszczalna przed zbyt waga wysokimi całkowita wzniesieniami Licznik kilometrów Uchwyt Prędkość, transportowy max. 50 cm 45 cm 63 cm 143 cm (136 cm*) cm 70 cm 4 (3 *) 36 cm (31,5 cm *) 36 cm 13 cm 10 cm 1,7 m(1,6 m *) 700 W W 60 Ah (5h) 80 Ah (20h) 130 A cm km (30%) cm 1,7 17 m(1,6 (30%) m *) 148 kg cm kg 1,7 310 m(1,6 kgm *) 15 km/h Wyposażenie Kolor niebieski/srebrny Felgi aluminiowe Przyczepka Mocowanie przyczepki (hak) Pas biodrowy 17 Skutery serii "SP II" wykonywane w Niemczech p r z e z g r u p ę M E Y R A - ORTOPEDIA posiadają s z e r o k i e m o ż l i w o ś c i dopasowania do potrzeb użytkownika. Duże koła i regulacja twardości układu zawieszenia gwarantują komfortową jazdę także na trudnych trasach. Dla podniesienia komfortu jazdy możliwa jest regulacja n a c h y l e n i a k o l u m n y kierowniczej oraz wysokości siedziska i podłokietników. Zderzak Oświetlenie Migacze Światło stopu Sterowanie jedną ręką Dodatkowy kosz na zakupy Gaz w pedale Gaz w manetce Uchwyt na laski i kule Automatyczna redukcja prędkości na zakrętach Wzmocniony sygnał dźwiękowy Luksusowe siedzisko Wzmocniony przód Uchwyt balkonika Lusterko wsteczne, lewe Lusterko wsteczne, prawe Szyna regulacji siedziska Ostrzeganie przed zbyt wysokimi wzniesieniami Licznik kilometrów Uchwyt transportowy * dane dla wersji trójkołowej standard opcja

19 PRZEZNACZENIE Dzięki cichej pracy silnika i amortyzacji układu jezdnego nawet dłuższe wyjazdy są przyjemnością. Oświetlenie z migaczami i światłem stopu zapewnia odpowiedni poziom bezpieczeństwa nawet przy złych warunkach pogodowych. DOPASOWANIE regulacja kąta nachylenia oparcia, wysokości siedziska, podłokietników regulacja szerokości siedziska poprzez podłokietniki obracane o 360 siedzisko gaz w manetce, gaz w pedale, dźwignia sterowania Czterokołowa wersja tego sprawdzonego skutera charakteryzuje się dobrymi właściwościami jezdnymi nawet na nie najlepszych drogach. Mocny silnik i wygłuszony układ jezdny zapewniają dobrą mobilność i bezpieczeństwo jazdy. Oświetlenie i koszyk na zakupy są w standardowym wyposażeniu. Wózek posiada zintegrowane zderzaki pochłaniające energię zderzenia. Komfortowe siedzisko z wielopłaszczyznową regulacją wraz z ruchomą kolumną kierownicy umożliwiają zajęcie komfortowej pozycji nawet podczas dłuższych wyjazdów. WŁAŚCIWOŚCI wielofunkcyjny panel sterujący, migacze obsługiwane z prawej lub lewej strony możliwość wcześniejszego ustawienia prędkości oświetlenie drogowe z automatycznym światłem stopu i wzmocniony sygnał dźwiękowy zapewniają odpowiedni poziom bezpieczeństwa uchwyt na laski i kule dodatkowy kosz na zakupy gaz w pedale gaz w manetce elektryczna winda siedziska 16

20 Dlaczego Cityliner 312/412? prędkość od 6 do 12 km/h zasięg do 35 km waga użytkownika do 150 kg pokonuje wzniesienia do 27% (przy wadze użytkownika do 75 kg) moc silnika 400W komfortowe siedzisko z regulowanym oparciem podświetlany panel sterujący amortyzacja wózka ładowarka 6A kosz na zakupy oświetlenie drogowe, migacze z automatycznym wyłącznikiem, światło stopu felgi aluminiowe DANE TECHNICZNE TABELA Wymiary Napęd Wyposażenie Szerokość siedziska regulowana Głębokość siedziska Szerokość Długość Wysokość siedziska, regulowana Wysokość podczas transportu (złożona kolumna kierownicza, bez siedziska) Automatyczny hamulec bezpieczeństwa Koła Średnica koła przedniego Średnica koła napędowego Prześwit do podłoża Wysokość pokonywanych przeszkód, max. Parametry techniczne Osiągi Ciężar Prędkość Promień skrętu Moc silnika Max. moc chwilowa Akumulatory Elektronika Lusterko wsteczne, Zasięg prawe Nachylenie Szyna pokonywanych regulacji siedziska przeszkód, max Ostrzeganie Dopuszczalne przed nachylenie zbyt wysokimi pok. wzniesieniami przeszkód Licznik kilometrów Uchwyt Ciężar transportowy wózka Dopuszczalna Szyna regulacji waga siedziska użytkownika Ostrzeganie Dopuszczalna przed zbyt waga wysokimi całkowita wzniesieniami Licznik kilometrów Uchwyt Prędkość, transportowy max. Kolor Pas biodrowy Oświetlenie Światło stopu Elektryczna winda siedziska ** Dodatkowy kosz na zakupy Uchwyt na laski i kule Zintegrowany zderzak Lusterka wsteczne, para Szyna regulacji siedziska Trójkąt ostrzegawczy Gaz w pedale Gaz w manetce cm 40 cm 64 cm 122 cm (120 cm*) cm 65 cm 4 (3 *) 29 cm 29 cm 12 cm 10 cm 1,5 m.(1,1 m *) 400 W W 40 Ah (5h) 50 Ah (20h) 110 A cm km (27%) cm 1,7 10 m(1,6 (18%) m *) 106 kg (97,5 kg *) 130 kg 10 (150 cm kg **) 1,7 260 m(1,6 kgm *) 12 km/h srebrny, bordo, niebieski, biały *** 19 * dane dla wersji trójkołowej ** dopuszczalne nachylenie pokonywanych przeszkód max.12% i zmniejszone osiągi *** w zależności od dostępności na magazynie standard opcja

21 Cityliner 415 wyróżnia się osiągami i jest jedynym dostępnym na rynku elektrycznym wózkiem inwalidzkim wyposażonym w: * tempomat * wielofunkcyjny, podświetlany panel sterujący * bagażnik i skrytki na drobiazgi * 2 lusterka PRZEZNACZENIE Cityliner 415 wyróżnia się osiągami i wyjątkowym wyposażeniem: tempomat, wielofunkcyjny, podświetlany panel sterujący, bagażnik, lusterko. Wysoki stopień bezpieczeństwa zapewniają: hamulec bębnowy, hamulec ręczny, pas biodrowy i światło stopu, ale także solidne wykonanie. DOPASOWANIE dopasowanie do użytkownika dzięki regulacji kąta nachylenia oparcia, wys. siedziska i podłokietników szeroka i płynna regulacja pozycji siedziska ułatwione wsiadanie i zsiadanie dzięki obrotowemu siedzisku i reg. kolumny kierowniczej możliwość regulacji parametrów jazdy waga użytkownika do 200kg WŁAŚCIWOŚCI prosta obsługa lekkie prowadzenie możliwość sterowania kciukiem i palcem hamulec mechaniczny i elektromagnetyczny panel sterujący z możliwością zaprogramowania prędkości licznik kilometrów tempomat autom, redukcja prędkości na zakrętach światło stopu migacze z autom, wyłącznikiem uchwyt na laski i kule dodatkowy kosz na zakupy gaz w pedale elektryczna winda siedziska w zależności od modelu 20

22 Dlaczego Cityliner 315/415? 15 km/h zasięg do 50 km waga użytkownika do 200 kg nachylenie pokonywanych przeszkód do 27% (przy wadze użytkownika 75 kg) moc silnika 650w podświetlany panel sterujący z zegarem i wskaźnikiem poziomu naładowania akumulatorów luksusowe siedzisko tachometr/licznik kilometrów kosz na zakupy oświetlenie z migaczami i światłem stopu felgi aluminiowe hamulec ręczny bagażnik tempomat DANE TECHNICZNE TABELA Wymiary Napęd Wyposażenie Szerokość siedziska Głębokość siedziska Szerokość Długość Wysokość siedziska, regulowana Wysokość podczas transportu (złożona kolumna kierownicza, bez siedziska) Automatyczny hamulec bezpieczeństwa Koła Średnica koła przedniego Średnica koła napędowego Prześwit do podłoża Wysokość pokonywanych przeszkód, max. Parametry techniczne Osiągi Ciężar Prędkość Promień skrętu Moc silnika Max. moc chwilowa Akumulatory Elektronika Lusterko wsteczne, Zasięg prawe Nachylenie Szyna pokonywanych regulacji siedziska przeszkód, max Ostrzeganie Dopuszczalne przed nachylenie zbyt wysokimi pok. wzniesieniami przeszkód Licznik kilometrów Uchwyt Ciężar transportowy wózka Dopuszczalna Szyna regulacji waga siedziska użytkownika Ostrzeganie Dopuszczalna przed zbyt waga wysokimi całkowita wzniesieniami Licznik kilometrów Uchwyt Prędkość, transportowy max. Kolor Felgi aluminiowe Oświetlenie Światło stopu Elektryczna winda siedziska ** Dodatkowy kosz na zakupy Uchwyt na laski i kule Automatyczna redukcja prędkości na zakrętach Lusterka wsteczne, para Szyna regulacji siedziska Trójkąt ostrzegawczy Gaz w pedale Wzmocniony przód Licznik kilometrów 50 cm 50 cm 68 cm 138 cm (137 cm*) cm 70 cm 4 (3 *) 31,5 cm 31,5 cm 11 cm 10 cm 1,7 m.(1,4 m *) 650 W W 64Ah (5h) 75Ah (20h) 140 A cm km (27%) cm 1,7 10 m(1,6 (18%) m *) 163,5 kg 180 kg 10 (200 cm kg **) 1,7 375 m(1,6 kgm *) 15 km/h srebrny, bordo, niebieski *** 21 * dane dla wersji trójkołowej ** dopuszczalne nachylenie pokonywanych przeszkód max.15% i zmniejszone osiągi *** w zależności od dostępności na magazynie standard opcja
