User s manual NVIP-TDN2401D/IR/MPX1.0

Wielkość: px
Rozpocząć pokaz od strony:

Download "User s manual NVIP-TDN2401D/IR/MPX1.0"

Transkrypt

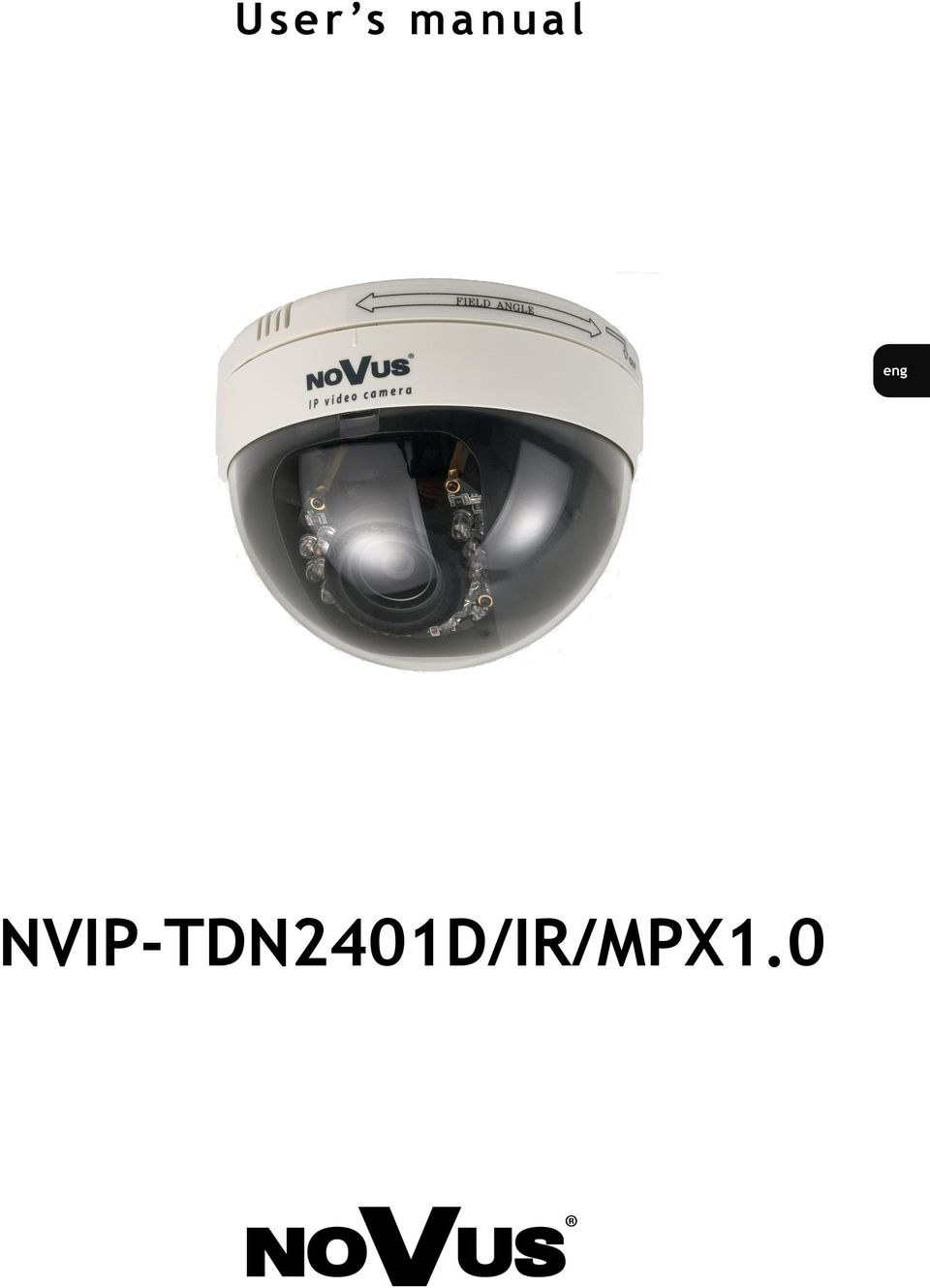

1 User s manual NVIP-TDN2401D/IR/MPX1.0

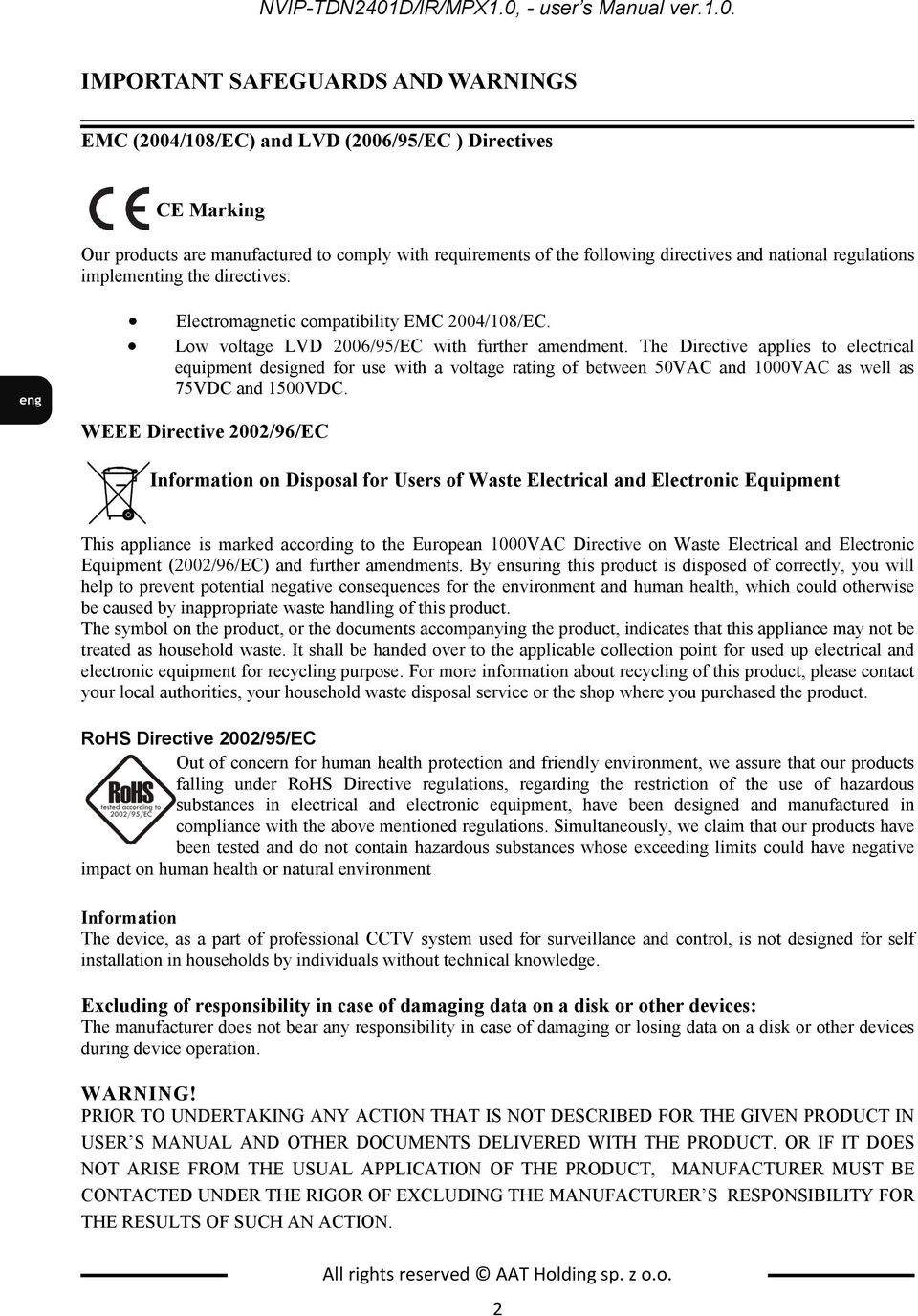

2 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC. Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC. WEEE Directive 2002/96/EC Information on Disposal for Users of Waste Electrical and Electronic Equipment This appliance is marked according to the European 1000VAC Directive on Waste Electrical and Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly, you will help to prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. It shall be handed over to the applicable collection point for used up electrical and electronic equipment for recycling purpose. For more information about recycling of this product, please contact your local authorities, your household waste disposal service or the shop where you purchased the product. RoHS Directive 2002/95/EC Out of concern for human health protection and friendly environment, we assure that our products falling under RoHS Directive regulations, regarding the restriction of the use of hazardous substances in electrical and electronic equipment, have been designed and manufactured in compliance with the above mentioned regulations. Simultaneously, we claim that our products have been tested and do not contain hazardous substances whose exceeding limits could have negative impact on human health or natural environment Information The device, as a part of professional CCTV system used for surveillance and control, is not designed for self installation in households by individuals without technical knowledge. Excluding of responsibility in case of damaging data on a disk or other devices: The manufacturer does not bear any responsibility in case of damaging or losing data on a disk or other devices during device operation. WARNING! PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN PRODUCT IN USER S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF EXCLUDING THE MANUFACTURER S RESPONSIBILITY FOR THE RESULTS OF SUCH AN ACTION. All rights reserved AAT Holding sp. z o.o. 2

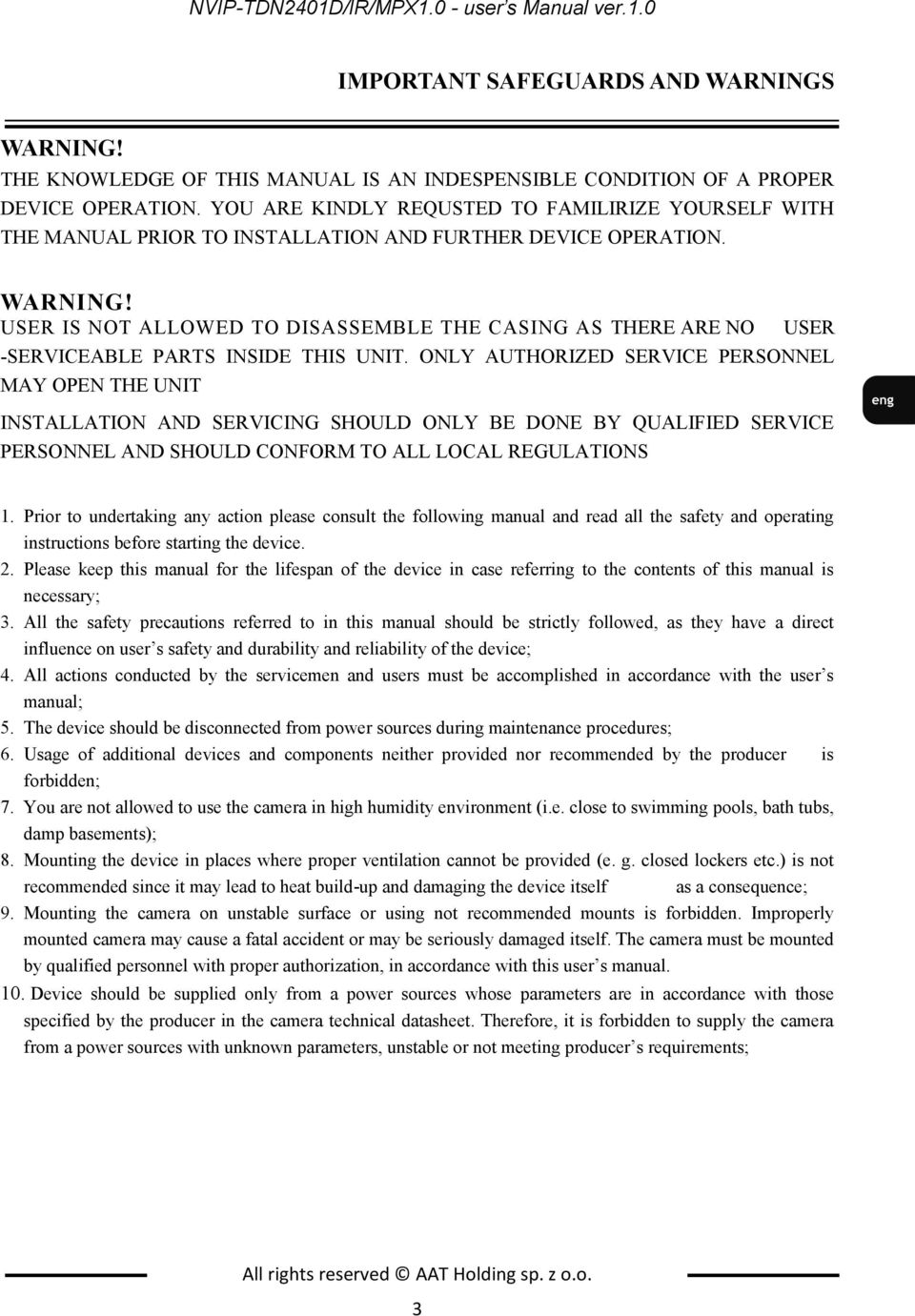

3 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER -SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE PERSONNEL MAY OPEN THE UNIT INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS 1. Prior to undertaking any action please consult the following manual and read all the safety and operating instructions before starting the device. 2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual is necessary; 3. All the safety precautions referred to in this manual should be strictly followed, as they have a direct influence on user s safety and durability and reliability of the device; 4. All actions conducted by the servicemen and users must be accomplished in accordance with the user s manual; 5. The device should be disconnected from power sources during maintenance procedures; 6. Usage of additional devices and components neither provided nor recommended by the producer is forbidden; 7. You are not allowed to use the camera in high humidity environment (i.e. close to swimming pools, bath tubs, damp basements); 8. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers etc.) is not recommended since it may lead to heat build-up and damaging the device itself as a consequence; 9. Mounting the camera on unstable surface or using not recommended mounts is forbidden. Improperly mounted camera may cause a fatal accident or may be seriously damaged itself. The camera must be mounted by qualified personnel with proper authorization, in accordance with this user s manual. 10. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer s requirements; All rights reserved AAT Holding sp. z o.o. 3

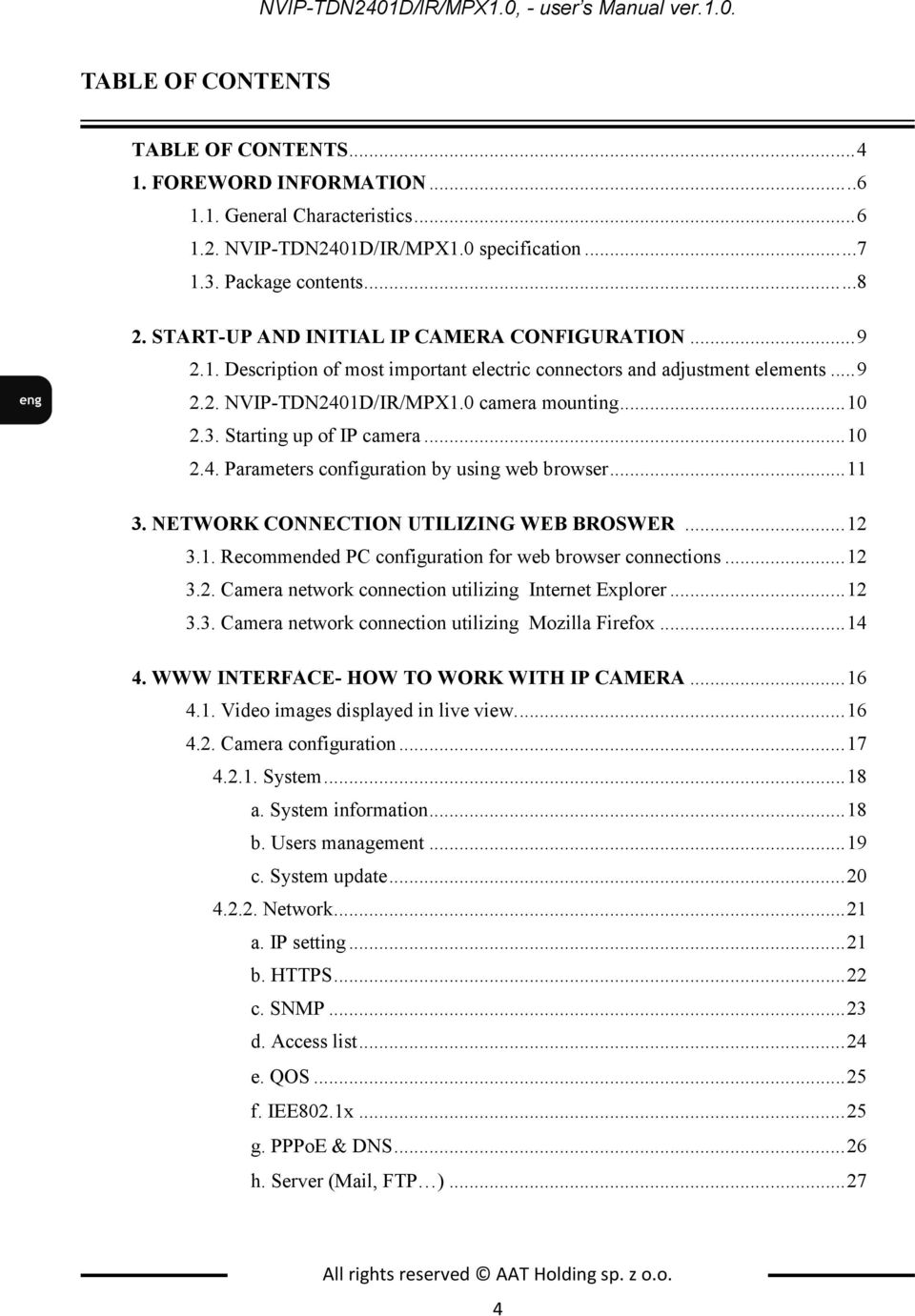

4 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. TABLE OF CONTENTS TABLE OF CONTENTS FOREWORD INFORMATION General Characteristics NVIP-TDN2401D/IR/MPX1.0 specification Package contents START-UP AND INITIAL IP CAMERA CONFIGURATION Description of most important electric connectors and adjustment elements NVIP-TDN2401D/IR/MPX1.0 camera mounting Starting up of IP camera Parameters configuration by using web browser NETWORK CONNECTION UTILIZING WEB BROSWER Recommended PC configuration for web browser connections Camera network connection utilizing Internet Explorer Camera network connection utilizing Mozilla Firefox WWW INTERFACE- HOW TO WORK WITH IP CAMERA Video images displayed in live view Camera configuration System a. System information b. Users management c. System update Network a. IP setting b. HTTPS c. SNMP d. Access list e. QOS f. IEE802.1x g. PPPoE & DNS h. Server (Mail, FTP ) All rights reserved AAT Holding sp. z o.o. 4

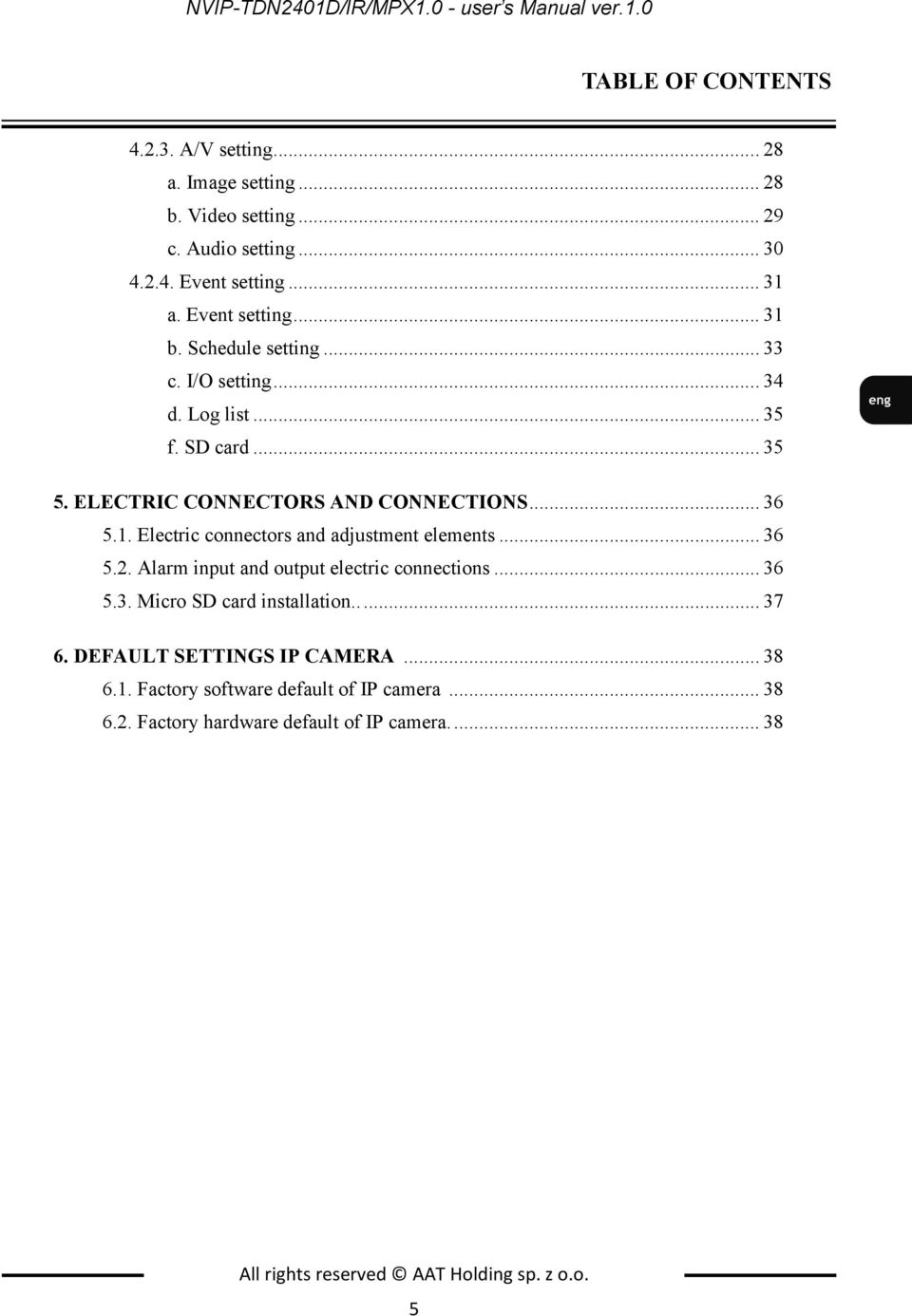

5 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 TABLE OF CONTENTS A/V setting a. Image setting b. Video setting c. Audio setting Event setting a. Event setting b. Schedule setting c. I/O setting d. Log list f. SD card ELECTRIC CONNECTORS AND CONNECTIONS Electric connectors and adjustment elements Alarm input and output electric connections Micro SD card installation DEFAULT SETTINGS IP CAMERA Factory software default of IP camera Factory hardware default of IP camera All rights reserved AAT Holding sp. z o.o. 5

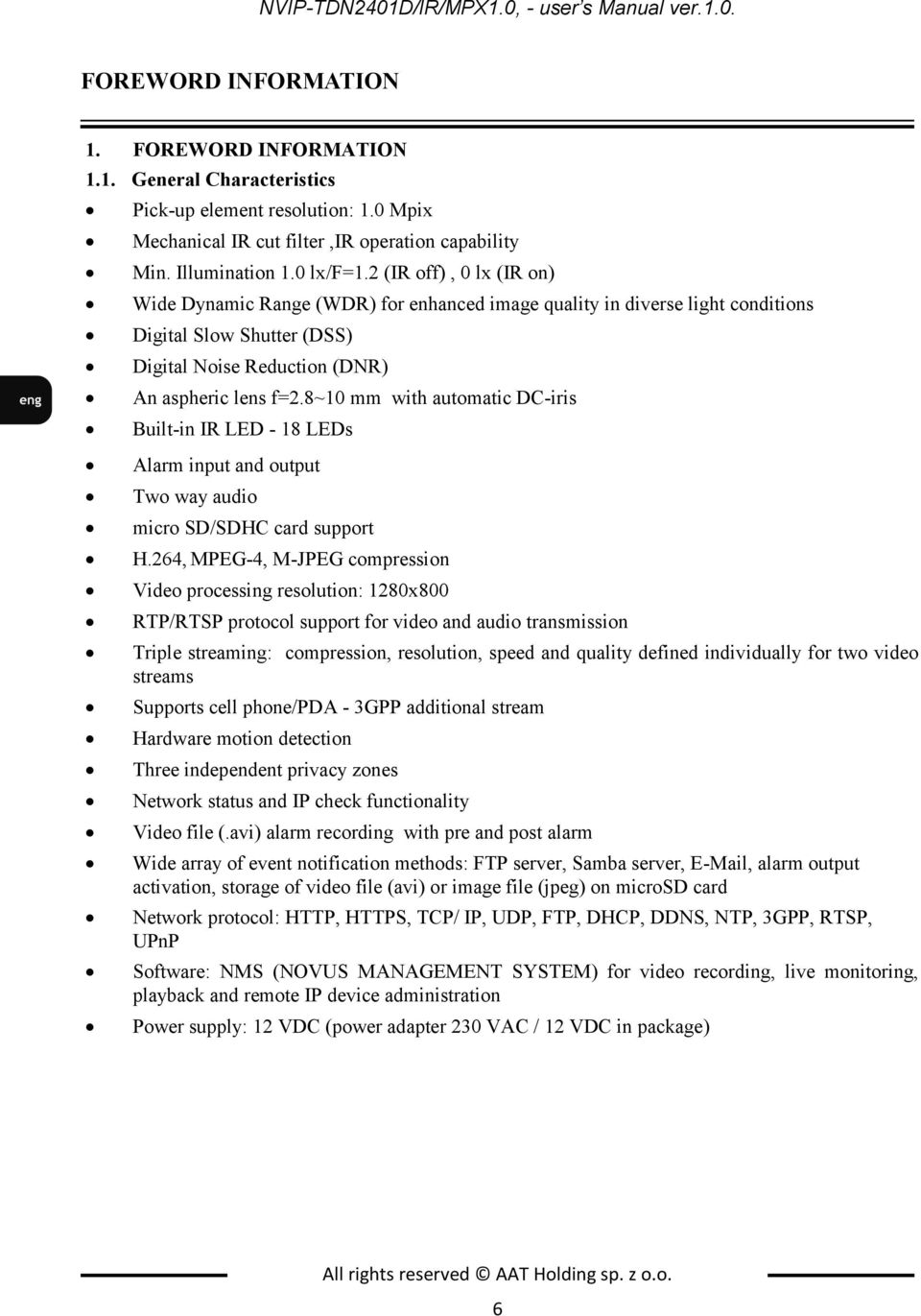

6 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. General Characteristics Pick-up element resolution: 1.0 Mpix Mechanical IR cut filter,ir operation capability Min. Illumination 1.0 lx/f=1.2 (IR off), 0 lx (IR on) Wide Dynamic Range (WDR) for enhanced image quality in diverse light conditions Digital Slow Shutter (DSS) Digital Noise Reduction (DNR) An aspheric lens f=2.8~10 mm with automatic DC-iris Built-in IR LED - 18 LEDs Alarm input and output Two way audio micro SD/SDHC card support H.264, MPEG-4, M-JPEG compression Video processing resolution: 1280x800 RTP/RTSP protocol support for video and audio transmission Triple streaming: compression, resolution, speed and quality defined individually for two video streams Supports cell phone/pda - 3GPP additional stream Hardware motion detection Three independent privacy zones Network status and IP check functionality Video file (.avi) alarm recording with pre and post alarm Wide array of event notification methods: FTP server, Samba server, , alarm output activation, storage of video file (avi) or image file (jpeg) on microsd card Network protocol: HTTP, HTTPS, TCP/ IP, UDP, FTP, DHCP, DDNS, NTP, 3GPP, RTSP, UPnP Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP device administration Power supply: 12 VDC (power adapter 230 VAC / 12 VDC in package) All rights reserved AAT Holding sp. z o.o. 6

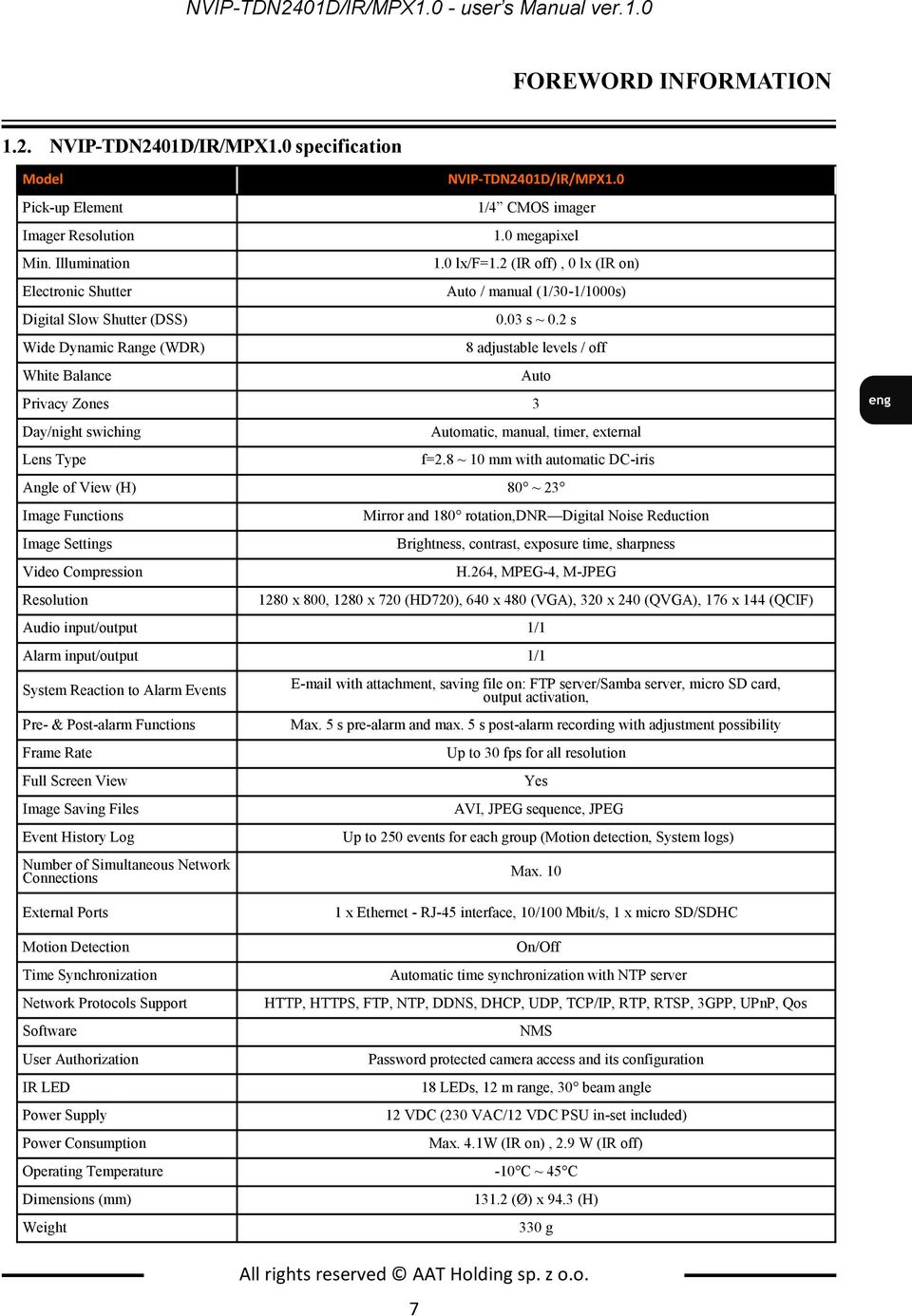

7 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 FOREWORD INFORMATION 1.2. NVIP-TDN2401D/IR/MPX1.0 specification Model Pick-up Element Imager Resolution Min. Illumination Electronic Shutter Digital Slow Shutter (DSS) Wide Dynamic Range (WDR) White Balance NVIP-TDN2401D/IR/MPX1.0 1/4 CMOS imager 1.0 megapixel 1.0 lx/f=1.2 (IR off), 0 lx (IR on) Auto / manual (1/30-1/1000s) 0.03 s ~ 0.2 s 8 adjustable levels / off Privacy Zones 3 Day/night swiching Lens Type Auto Automatic, manual, timer, external f=2.8 ~ 10 mm with automatic DC-iris Angle of View (H) 80 ~ 23 Image Functions Image Settings Video Compression Resolution Mirror and 180 rotation,dnr Digital Noise Reduction Brightness, contrast, exposure time, sharpness H.264, MPEG-4, M-JPEG 1280 x 800, 1280 x 720 (HD720), 640 x 480 (VGA), 320 x 240 (QVGA), 176 x 144 (QCIF) Audio input/output 1/1 Alarm input/output 1/1 System Reaction to Alarm Events Pre- & Post-alarm Functions Frame Rate Full Screen View Image Saving Files Event History Log Number of Simultaneous Network Connections with attachment, saving file on: FTP server/samba server, micro SD card, output activation, Max. 5 s pre-alarm and max. 5 s post-alarm recording with adjustment possibility Up to 30 fps for all resolution Yes AVI, JPEG sequence, JPEG Up to 250 events for each group (Motion detection, System logs) Max. 10 External Ports 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s, 1 x micro SD/SDHC Motion Detection On/Off Time Synchronization Automatic time synchronization with NTP server Network Protocols Support HTTP, HTTPS, FTP, NTP, DDNS, DHCP, UDP, TCP/IP, RTP, RTSP, 3GPP, UPnP, Qos Software NMS User Authorization Password protected camera access and its configuration IR LED 18 LEDs, 12 m range, 30 beam angle Power Supply 12 VDC (230 VAC/12 VDC PSU in-set included) Power Consumption Max. 4.1W (IR on), 2.9 W (IR off) Operating Temperature -10 C ~ 45 C Dimensions (mm) (Ø) x 94.3 (H) Weight 330 g All rights reserved AAT Holding sp. z o.o. 7

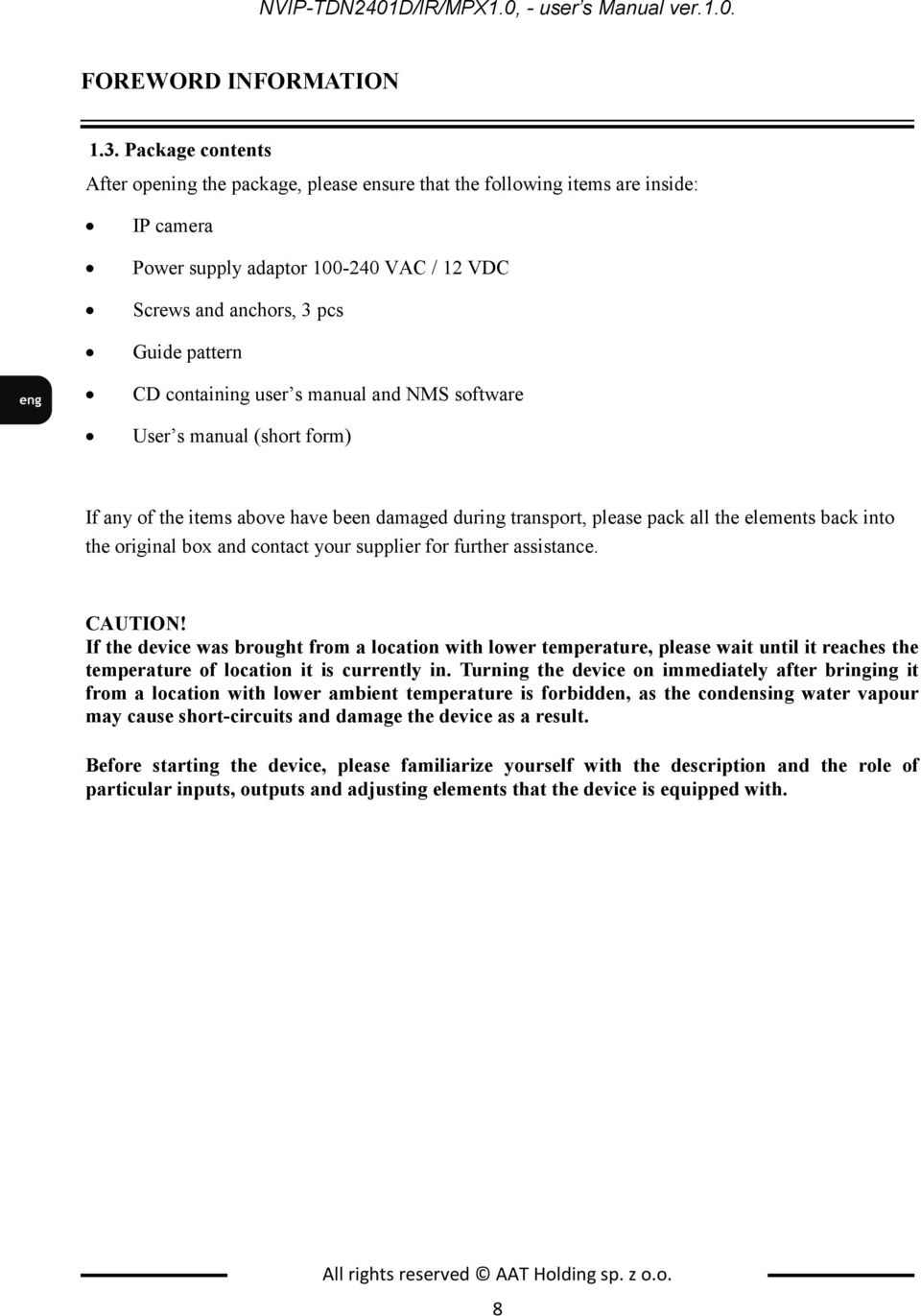

8 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. FOREWORD INFORMATION 1.3. Package contents After opening the package, please ensure that the following items are inside: IP camera Power supply adaptor VAC / 12 VDC Screws and anchors, 3 pcs Guide pattern CD containing user s manual and NMS software User s manual (short form) If any of the items above have been damaged during transport, please pack all the elements back into the original box and contact your supplier for further assistance. CAUTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result. Before starting the device, please familiarize yourself with the description and the role of particular inputs, outputs and adjusting elements that the device is equipped with. All rights reserved AAT Holding sp. z o.o. 8

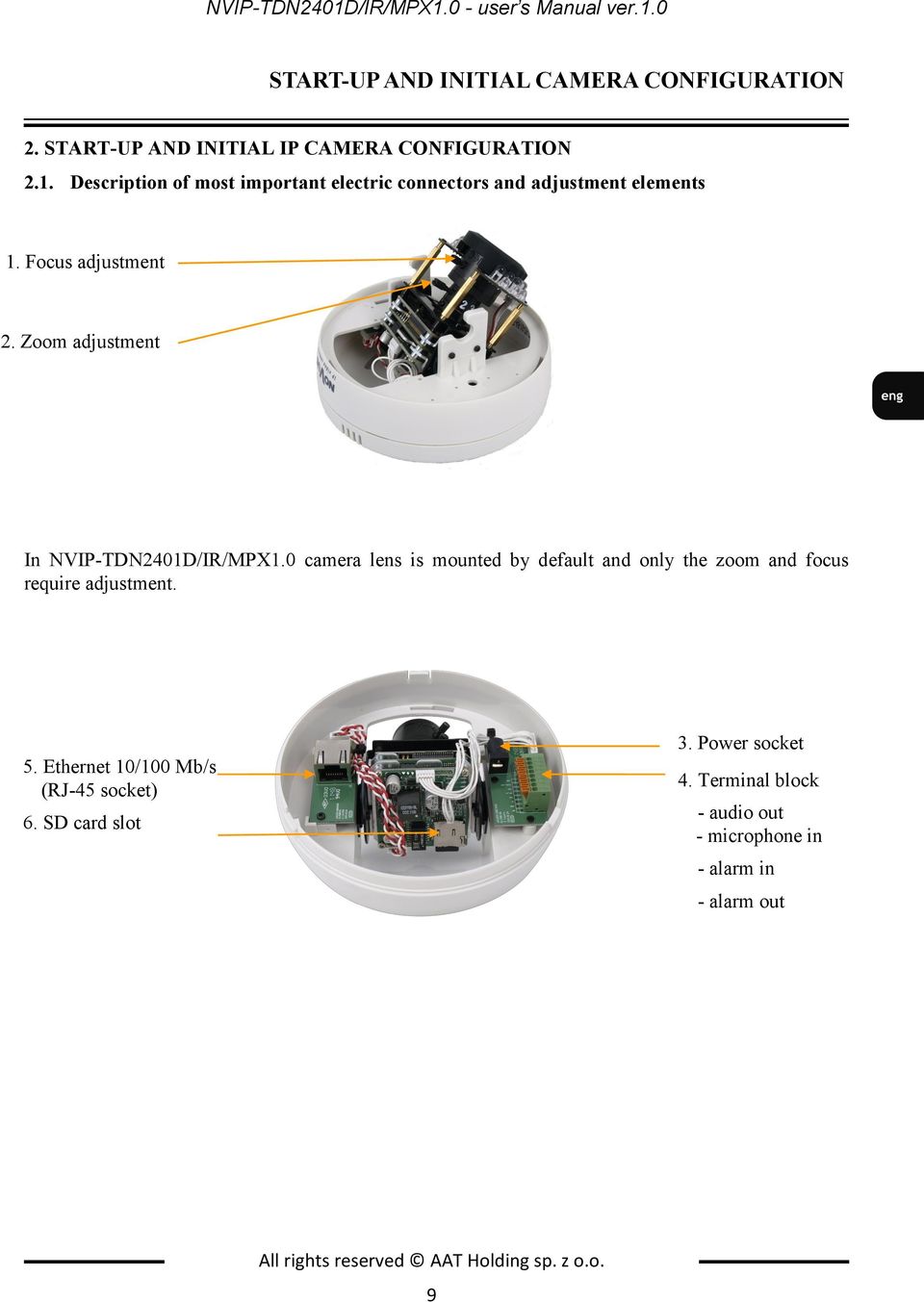

9 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of most important electric connectors and adjustment elements 1. Focus adjustment 2. Zoom adjustment In NVIP-TDN2401D/IR/MPX1.0 camera lens is mounted by default and only the zoom and focus require adjustment. 5. Ethernet 10/100 Mb/s (RJ-45 socket) 6. SD card slot 3. Power socket 4. Terminal block - audio out - microphone in - alarm in - alarm out All rights reserved AAT Holding sp. z o.o. 9

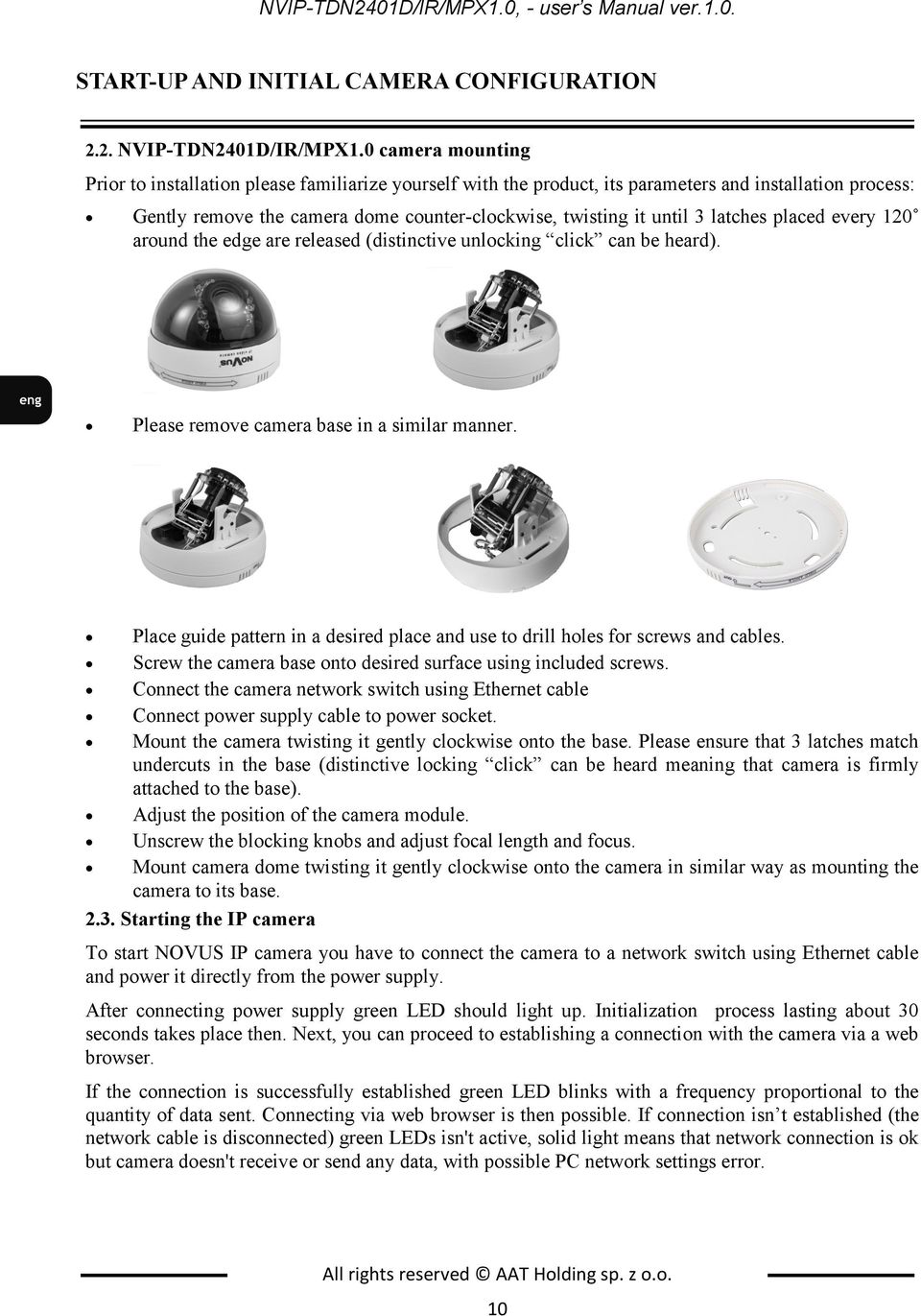

10 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. START-UP AND INITIAL CAMERA CONFIGURATION 2.2. NVIP-TDN2401D/IR/MPX1.0 camera mounting Prior to installation please familiarize yourself with the product, its parameters and installation process: Gently remove the camera dome counter-clockwise, twisting it until 3 latches placed every 120 around the edge are released (distinctive unlocking click can be heard). Please remove camera base in a similar manner. Place guide pattern in a desired place and use to drill holes for screws and cables. Screw the camera base onto desired surface using included screws. Connect the camera network switch using Ethernet cable Connect power supply cable to power socket. Mount the camera twisting it gently clockwise onto the base. Please ensure that 3 latches match undercuts in the base (distinctive locking click can be heard meaning that camera is firmly attached to the base). Adjust the position of the camera module. Unscrew the blocking knobs and adjust focal length and focus. Mount camera dome twisting it gently clockwise onto the camera in similar way as mounting the camera to its base Starting the IP camera To start NOVUS IP camera you have to connect the camera to a network switch using Ethernet cable and power it directly from the power supply. After connecting power supply green LED should light up. Initialization process lasting about 30 seconds takes place then. Next, you can proceed to establishing a connection with the camera via a web browser. If the connection is successfully established green LED blinks with a frequency proportional to the quantity of data sent. Connecting via web browser is then possible. If connection isn t established (the network cable is disconnected) green LEDs isn't active, solid light means that network connection is ok but camera doesn't receive or send any data, with possible PC network settings error. All rights reserved AAT Holding sp. z o.o. 10

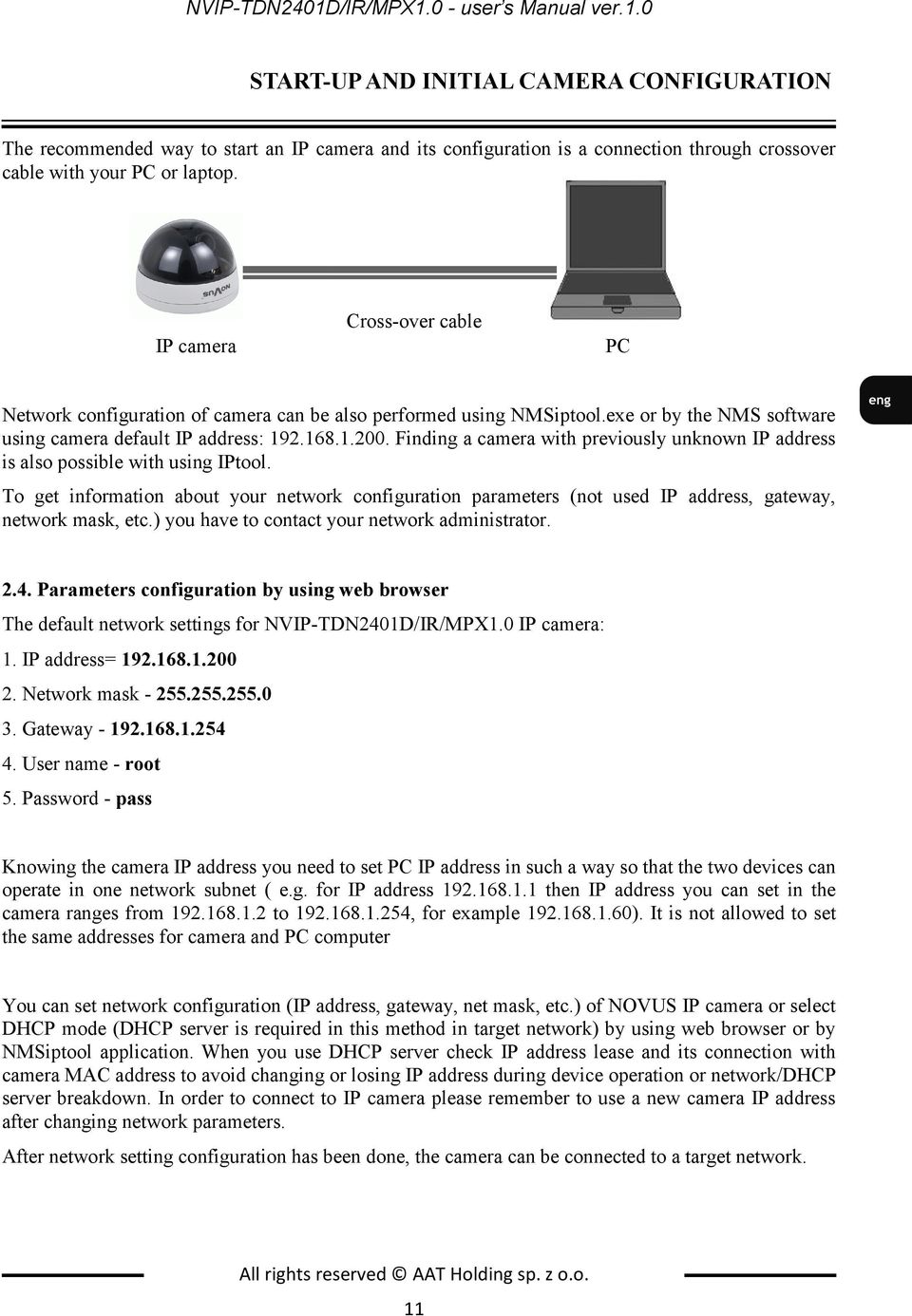

11 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION The recommended way to start an IP camera and its configuration is a connection through crossover cable with your PC or laptop. IP camera Cross-over cable PC Network configuration of camera can be also performed using NMSiptool.exe or by the NMS software using camera default IP address: Finding a camera with previously unknown IP address is also possible with using IPtool. To get information about your network configuration parameters (not used IP address, gateway, network mask, etc.) you have to contact your network administrator Parameters configuration by using web browser The default network settings for NVIP-TDN2401D/IR/MPX1.0 IP camera: 1. IP address= Network mask Gateway User name - root 5. Password - pass Knowing the camera IP address you need to set PC IP address in such a way so that the two devices can operate in one network subnet ( e.g. for IP address then IP address you can set in the camera ranges from to , for example ). It is not allowed to set the same addresses for camera and PC computer You can set network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMSiptool application. When you use DHCP server check IP address lease and its connection with camera MAC address to avoid changing or losing IP address during device operation or network/dhcp server breakdown. In order to connect to IP camera please remember to use a new camera IP address after changing network parameters. After network setting configuration has been done, the camera can be connected to a target network. All rights reserved AAT Holding sp. z o.o. 11

12 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. NETWORK CONNECTION UTILIZING WEB BROSWER 3. NETWORK CONNECTION UTILIZING WEB BROWSER 3.1. Recommended PC configuration for web browser connections The below requirements apply to connection with an IP camera with smooth image display in 1280x800 resolution and at speed of 25 fps. 1. CPU Intel Pentium IV 3 GHz or newer 2. RAM Memory min MB 3. VGA card (any displaying Direct 3D with min. 128 MB RAM memory) 4. OS Windows XP / VISTA / Windows 7 5. Direct X version 9.0 or newer 6. Network card 10/100/1000 Mb/s 3.2. Camera network connection utilizing Internet Explorer You have to enter camera IP address in the Internet Explorer address bar. If IP address is correct user login window will be displayed: Default user is root and default password is pass. For safety reasons, it is recommended to change default user name and password. All rights reserved AAT Holding sp. z o.o. 12

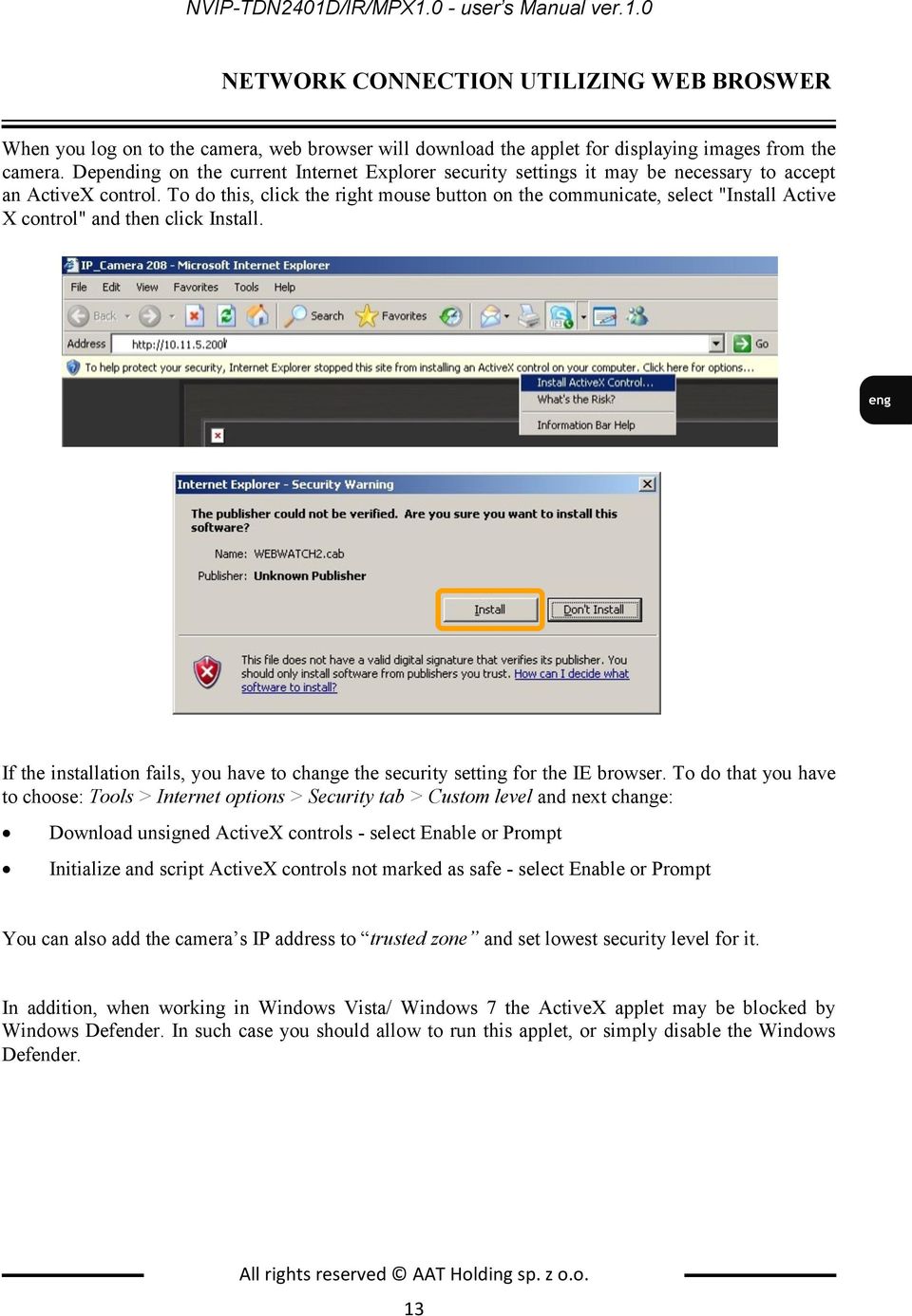

13 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROSWER When you log on to the camera, web browser will download the applet for displaying images from the camera. Depending on the current Internet Explorer security settings it may be necessary to accept an ActiveX control. To do this, click the right mouse button on the communicate, select "Install Active X control" and then click Install. If the installation fails, you have to change the security setting for the IE browser. To do that you have to choose: Tools > Internet options > Security tab > Custom level and next change: Download unsigned ActiveX controls - select Enable or Prompt Initialize and script ActiveX controls not marked as safe - select Enable or Prompt You can also add the camera s IP address to trusted zone and set lowest security level for it. In addition, when working in Windows Vista/ Windows 7 the ActiveX applet may be blocked by Windows Defender. In such case you should allow to run this applet, or simply disable the Windows Defender. All rights reserved AAT Holding sp. z o.o. 13

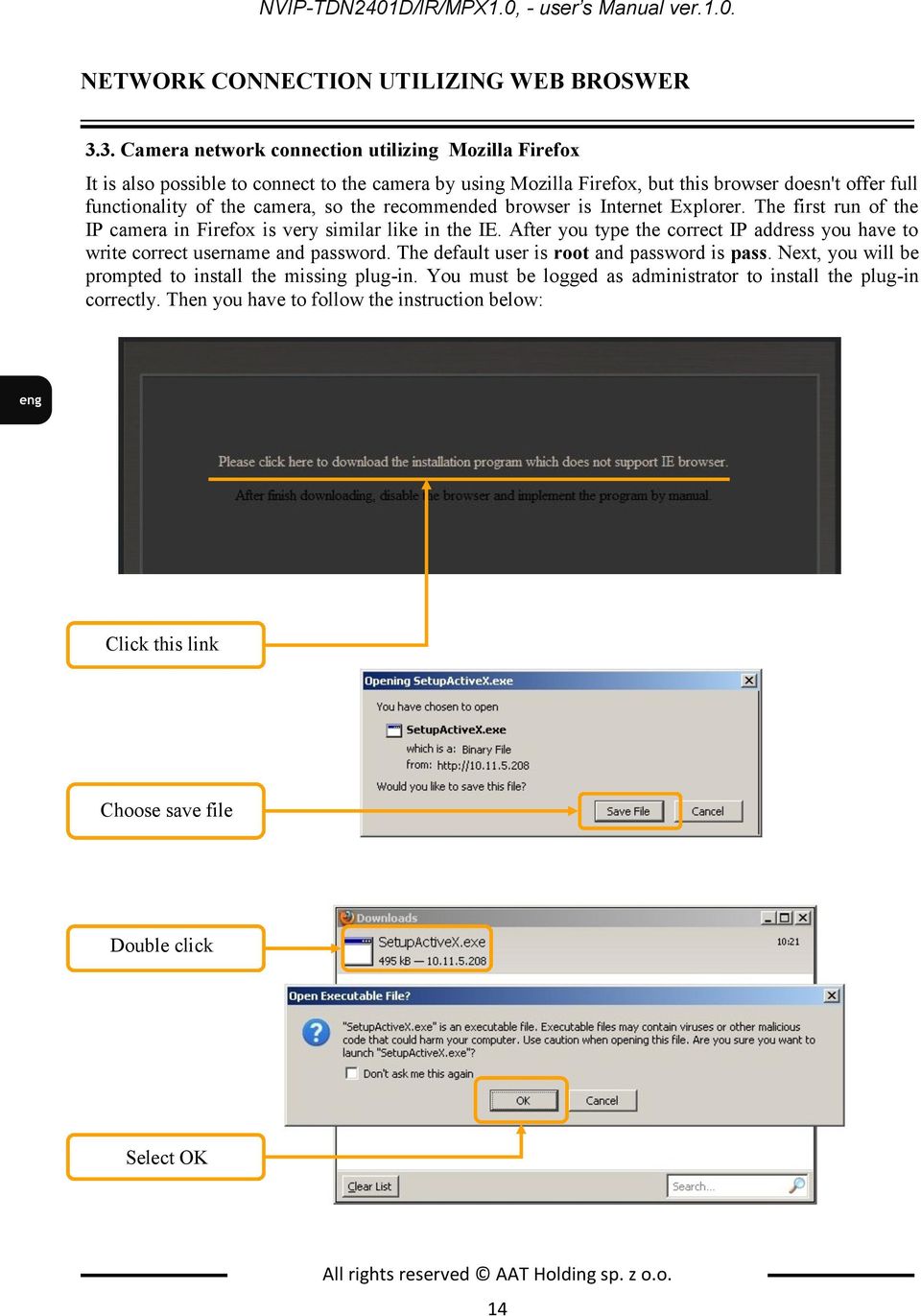

14 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. NETWORK CONNECTION UTILIZING WEB BROSWER 3.3. Camera network connection utilizing Mozilla Firefox It is also possible to connect to the camera by using Mozilla Firefox, but this browser doesn't offer full functionality of the camera, so the recommended browser is Internet Explorer. The first run of the IP camera in Firefox is very similar like in the IE. After you type the correct IP address you have to write correct username and password. The default user is root and password is pass. Next, you will be prompted to install the missing plug-in. You must be logged as administrator to install the plug-in correctly. Then you have to follow the instruction below: Click this link Choose save file Double click Select OK All rights reserved AAT Holding sp. z o.o. 14

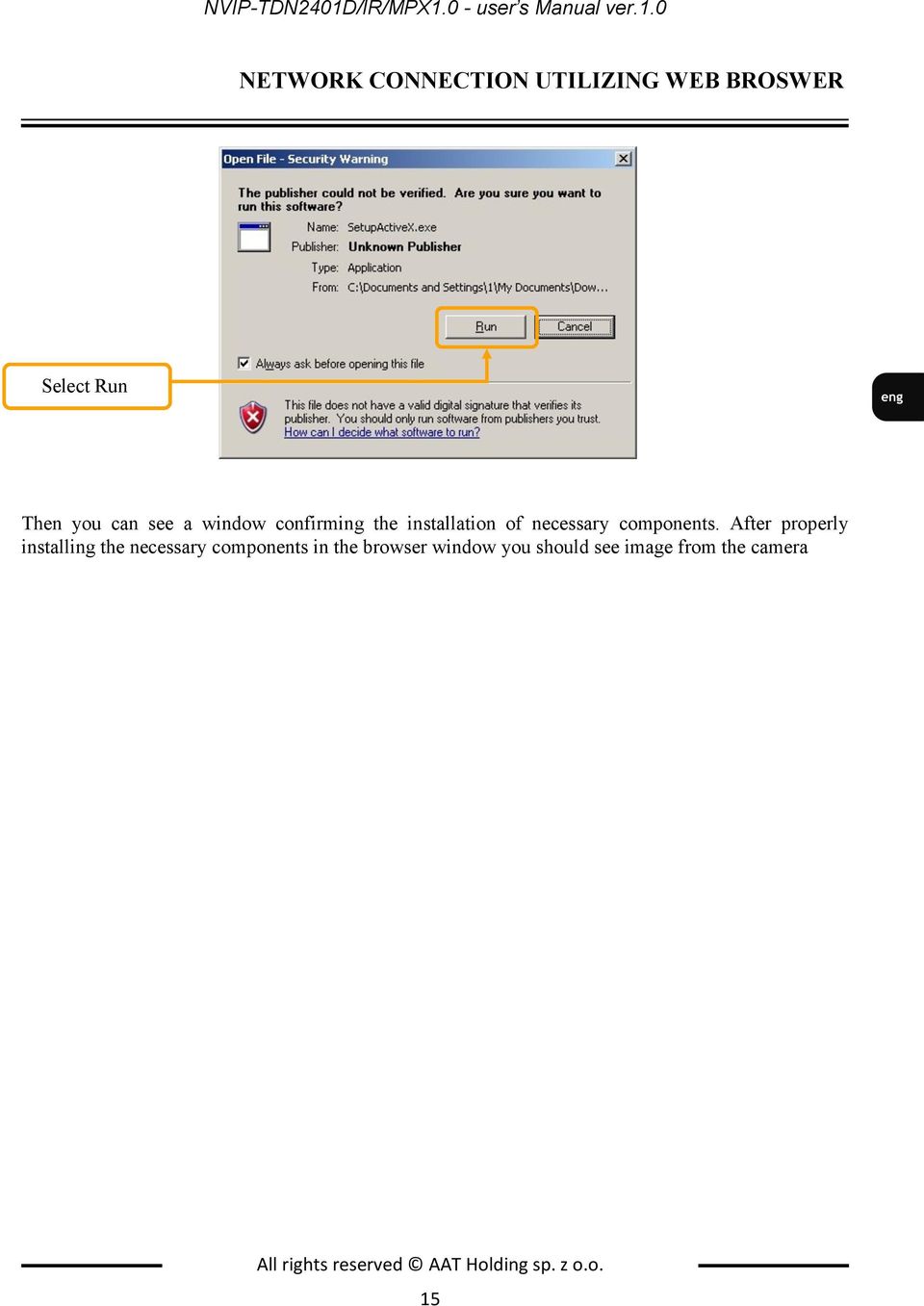

15 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROSWER Select Run Then you can see a window confirming the installation of necessary components. After properly installing the necessary components in the browser window you should see image from the camera All rights reserved AAT Holding sp. z o.o. 15

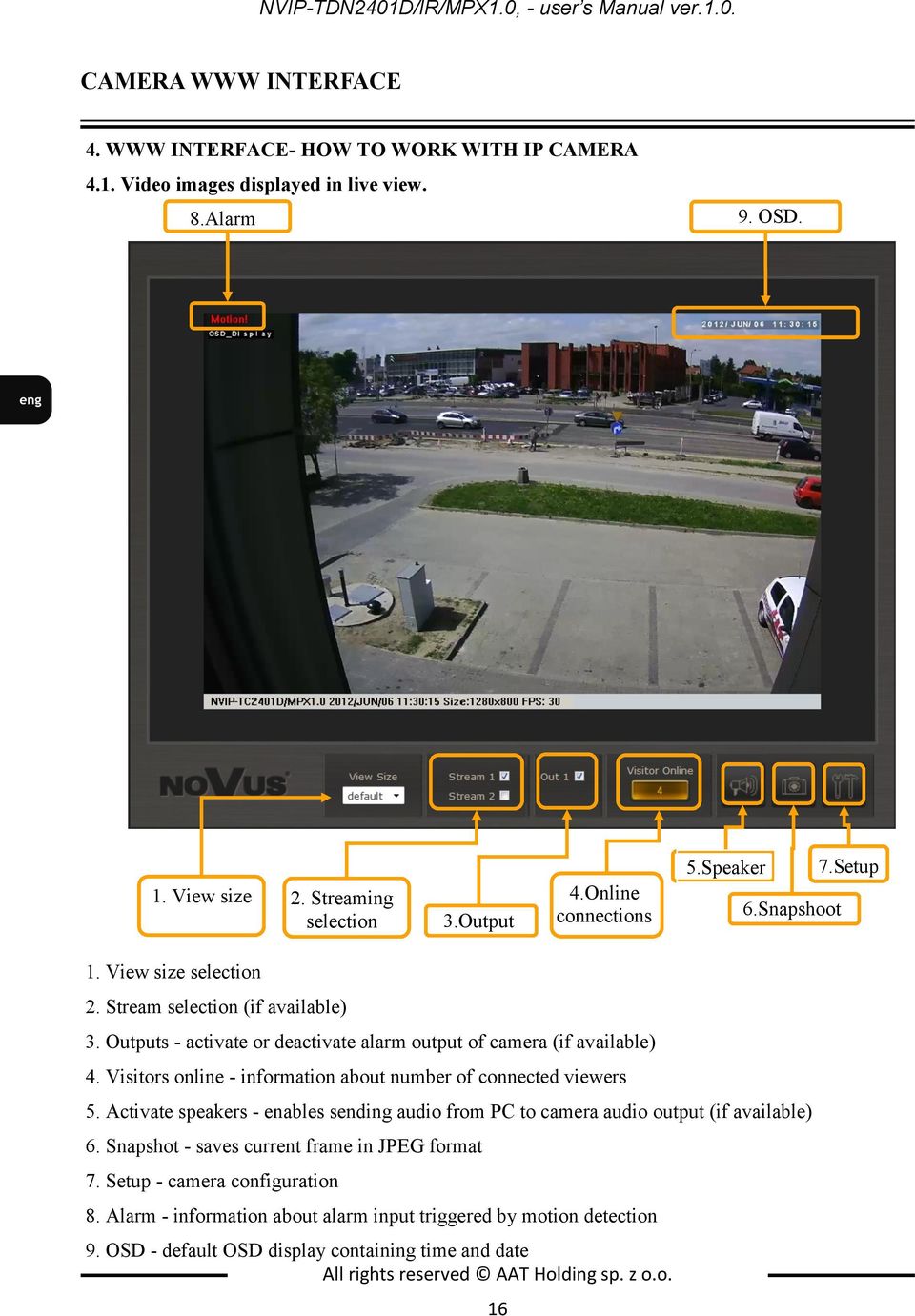

16 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. CAMERA WWW INTERFACE 4. WWW INTERFACE- HOW TO WORK WITH IP CAMERA 4.1. Video images displayed in live view. 8.Alarm 9. OSD. 1. View size 2. Streaming selection 3.Output 4.Online connections 5.Speaker 6.Snapshoot 7.Setup 1. View size selection 2. Stream selection (if available) 3. Outputs - activate or deactivate alarm output of camera (if available) 4. Visitors online - information about number of connected viewers 5. Activate speakers - enables sending audio from PC to camera audio output (if available) 6. Snapshot - saves current frame in JPEG format 7. Setup - camera configuration 8. Alarm - information about alarm input triggered by motion detection 9. OSD - default OSD display containing time and date All rights reserved AAT Holding sp. z o.o. 16

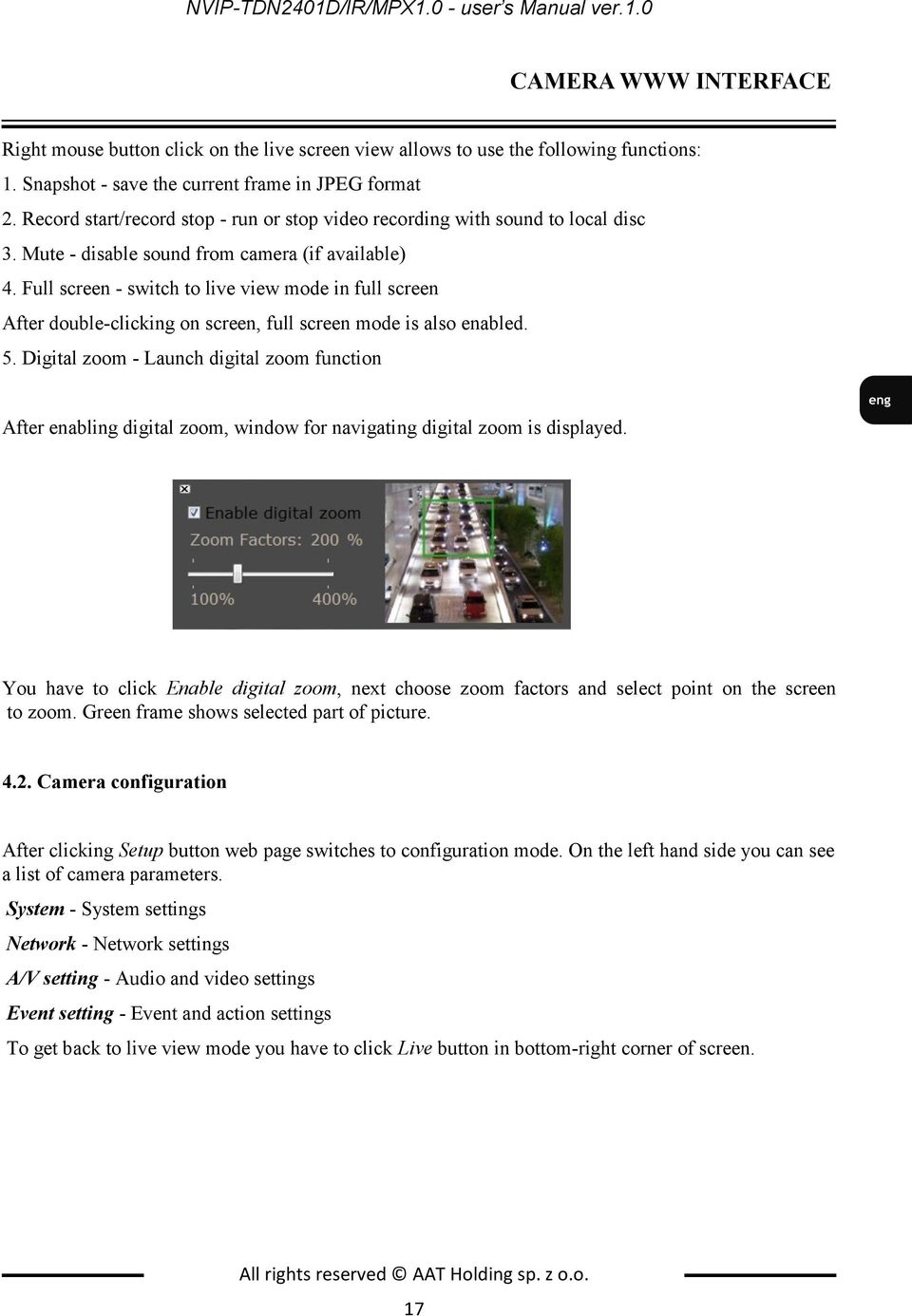

17 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 CAMERA WWW INTERFACE Right mouse button click on the live screen view allows to use the following functions: 1. Snapshot - save the current frame in JPEG format 2. Record start/record stop - run or stop video recording with sound to local disc 3. Mute - disable sound from camera (if available) 4. Full screen - switch to live view mode in full screen After double-clicking on screen, full screen mode is also enabled. 5. Digital zoom - Launch digital zoom function After enabling digital zoom, window for navigating digital zoom is displayed. You have to click Enable digital zoom, next choose zoom factors and select point on the screen to zoom. Green frame shows selected part of picture Camera configuration After clicking Setup button web page switches to configuration mode. On the left hand side you can see a list of camera parameters. System - System settings Network - Network settings A/V setting - Audio and video settings Event setting - Event and action settings To get back to live view mode you have to click Live button in bottom-right corner of screen. All rights reserved AAT Holding sp. z o.o. 17

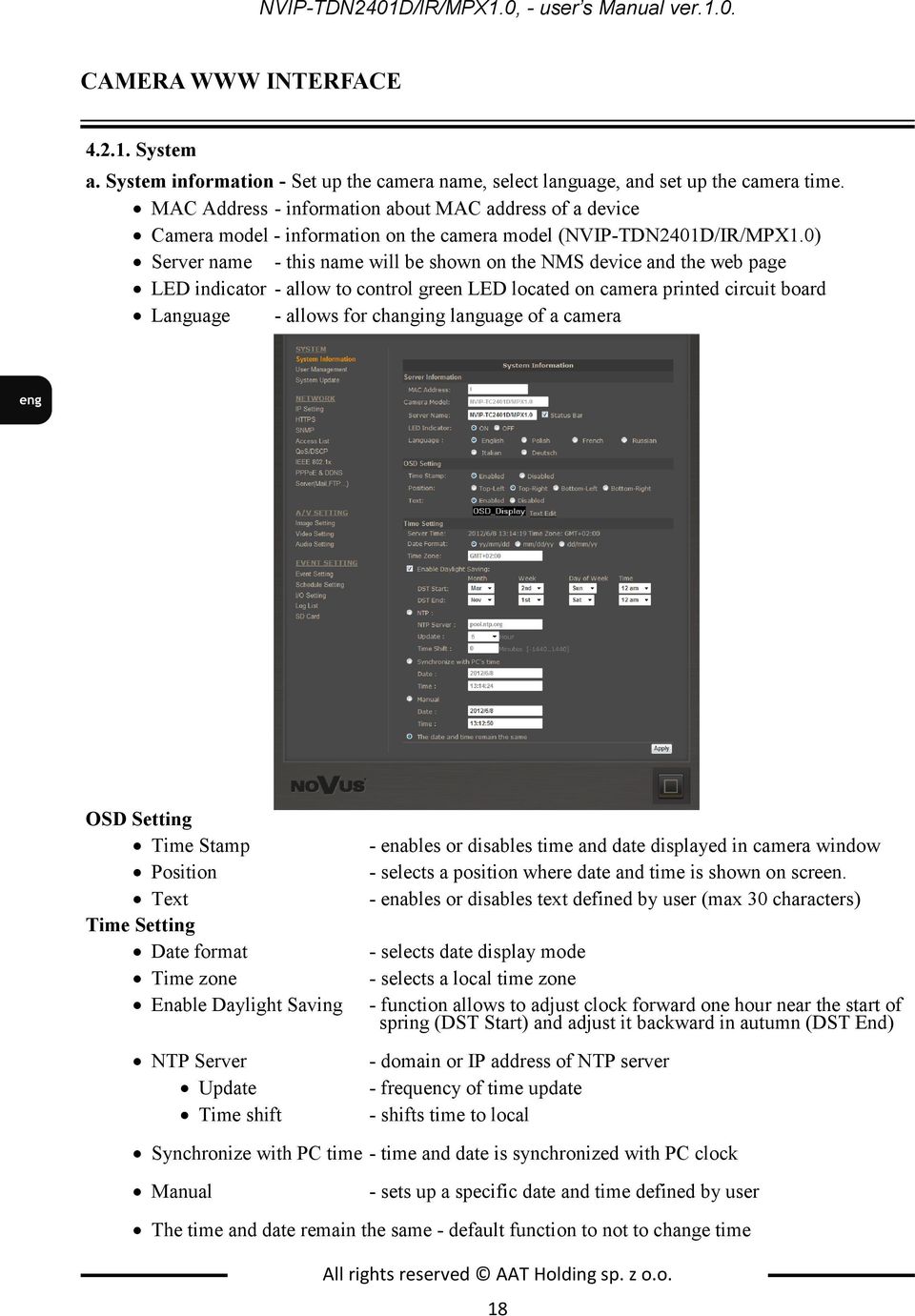

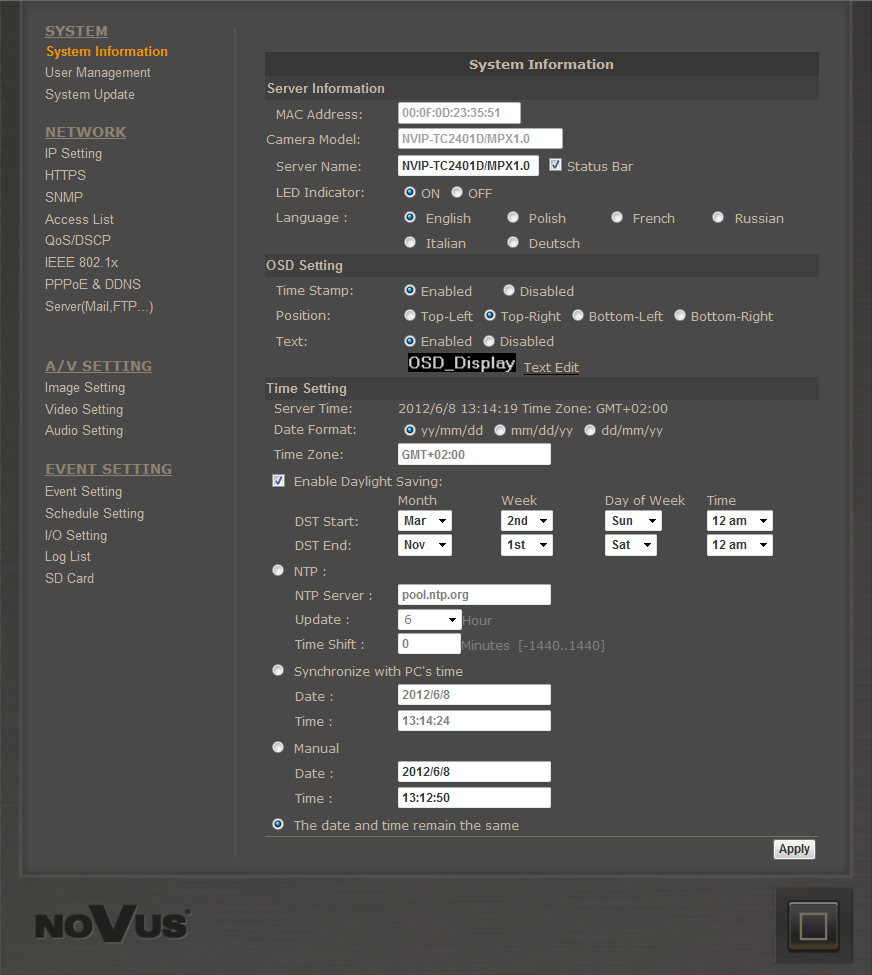

18 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. CAMERA WWW INTERFACE System a. System information - Set up the camera name, select language, and set up the camera time. MAC Address - information about MAC address of a device Camera model - information on the camera model (NVIP-TDN2401D/IR/MPX1.0) Server name - this name will be shown on the NMS device and the web page LED indicator - allow to control green LED located on camera printed circuit board Language - allows for changing language of a camera OSD Setting Time Stamp Position Text Time Setting Date format Time zone Enable Daylight Saving NTP Server Update Time shift - enables or disables time and date displayed in camera window - selects a position where date and time is shown on screen. - enables or disables text defined by user (max 30 characters) - selects date display mode - selects a local time zone - function allows to adjust clock forward one hour near the start of spring (DST Start) and adjust it backward in autumn (DST End) - domain or IP address of NTP server - frequency of time update - shifts time to local Synchronize with PC time - time and date is synchronized with PC clock Manual - sets up a specific date and time defined by user The time and date remain the same - default function to not to change time All rights reserved AAT Holding sp. z o.o. 18

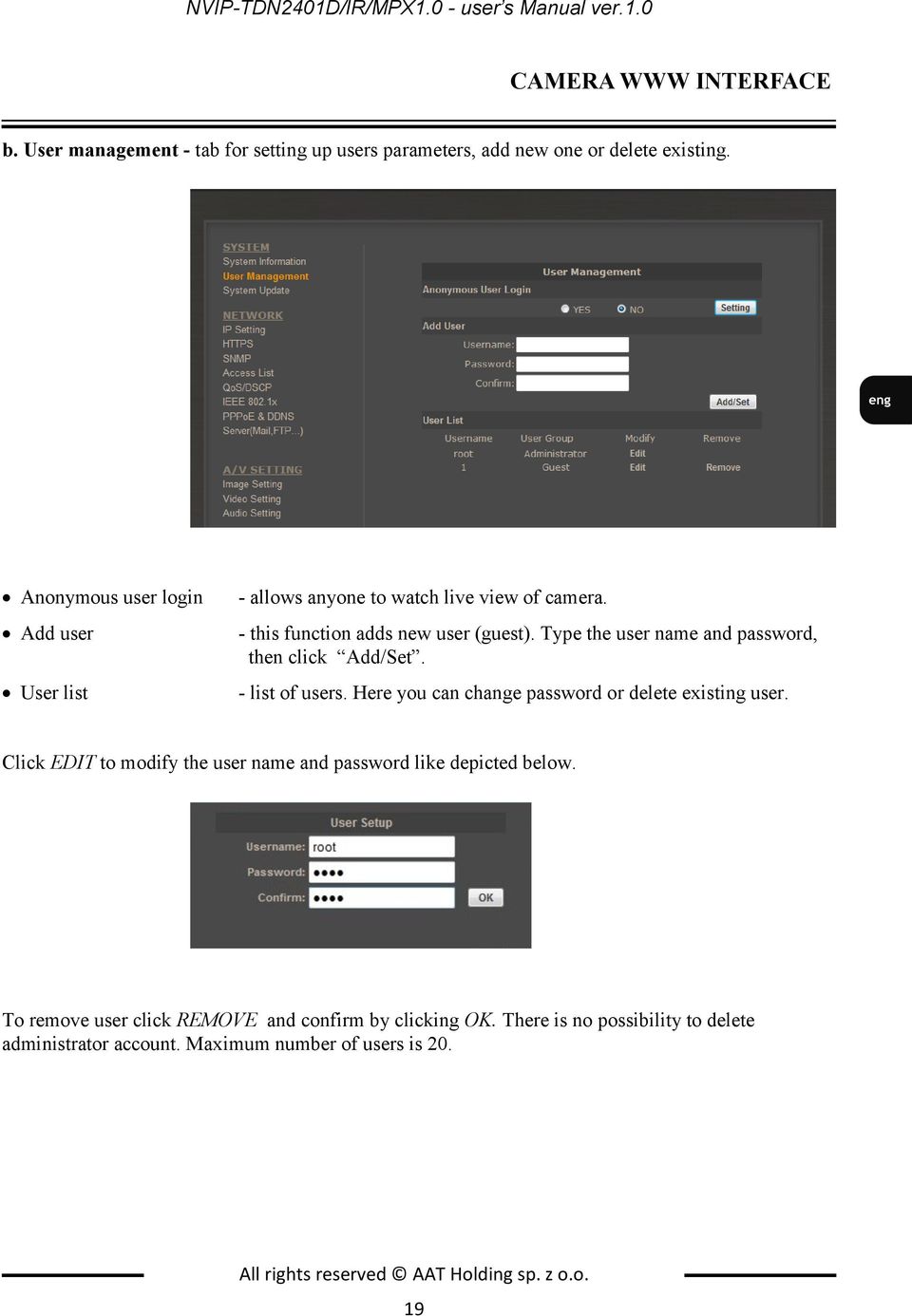

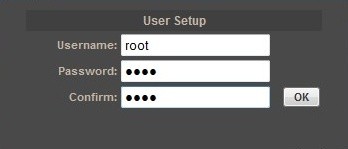

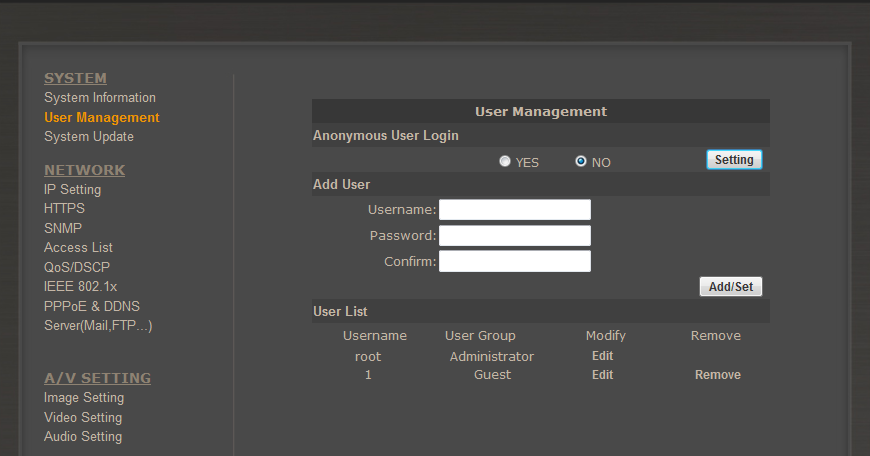

19 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 CAMERA WWW INTERFACE b. User management - tab for setting up users parameters, add new one or delete existing. Anonymous user login Add user User list - allows anyone to watch live view of camera. - this function adds new user (guest). Type the user name and password, then click Add/Set. - list of users. Here you can change password or delete existing user. Click EDIT to modify the user name and password like depicted below. To remove user click REMOVE and confirm by clicking OK. There is no possibility to delete administrator account. Maximum number of users is 20. All rights reserved AAT Holding sp. z o.o. 19

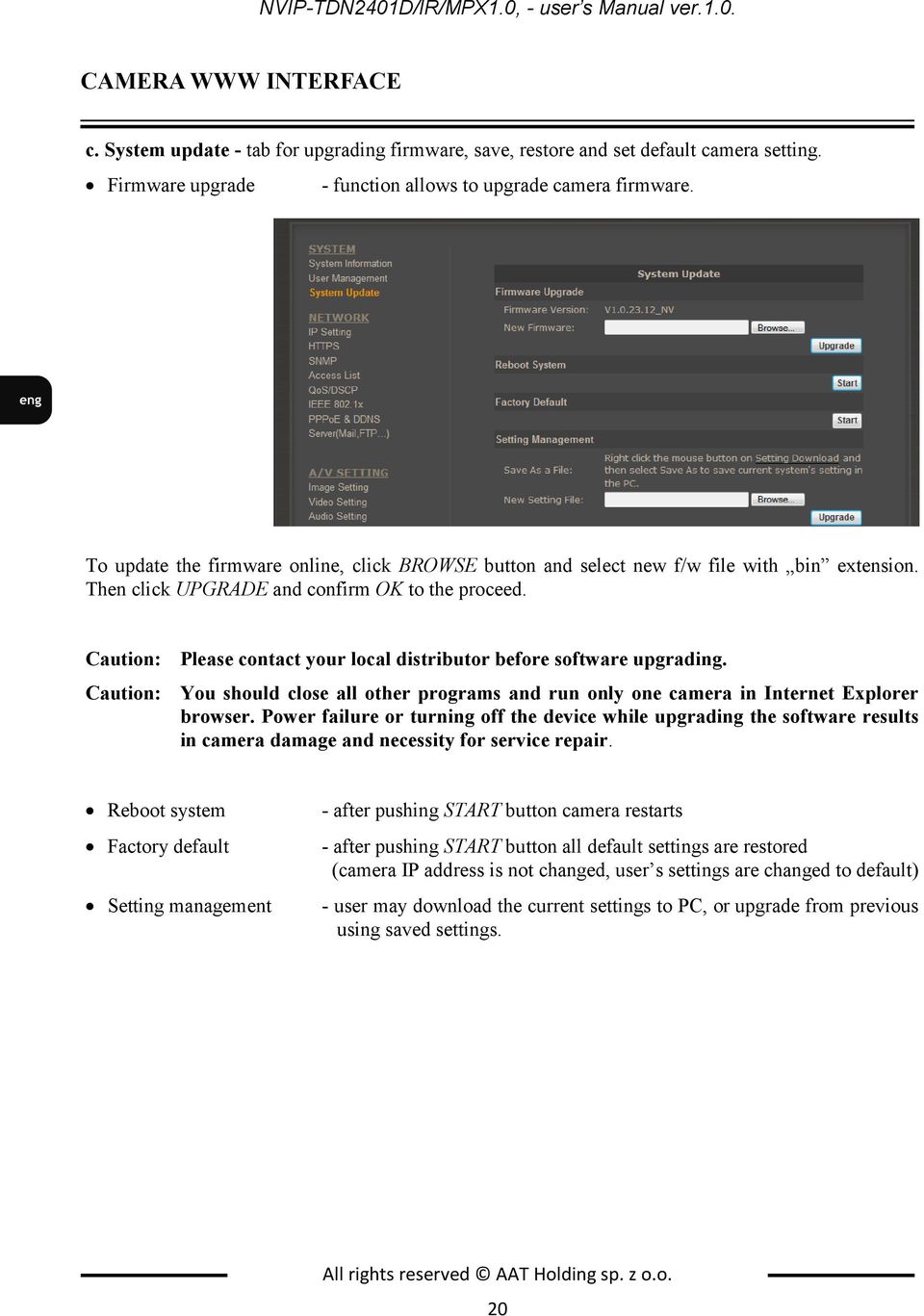

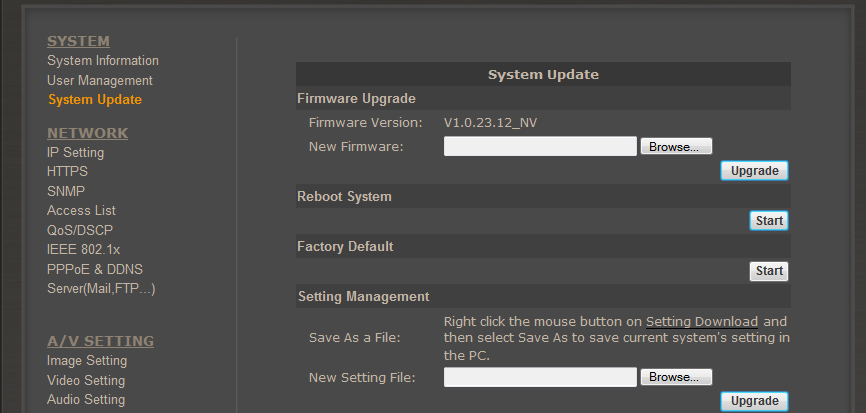

20 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. CAMERA WWW INTERFACE c. System update - tab for upgrading firmware, save, restore and set default camera setting. Firmware upgrade - function allows to upgrade camera firmware. To update the firmware online, click BROWSE button and select new f/w file with bin extension. Then click UPGRADE and confirm OK to the proceed. Caution: Please contact your local distributor before software upgrading. Caution: You should close all other programs and run only one camera in Internet Explorer browser. Power failure or turning off the device while upgrading the software results in camera damage and necessity for service repair. Reboot system Factory default Setting management - after pushing START button camera restarts - after pushing START button all default settings are restored (camera IP address is not changed, user s settings are changed to default) - user may download the current settings to PC, or upgrade from previous using saved settings. All rights reserved AAT Holding sp. z o.o. 20

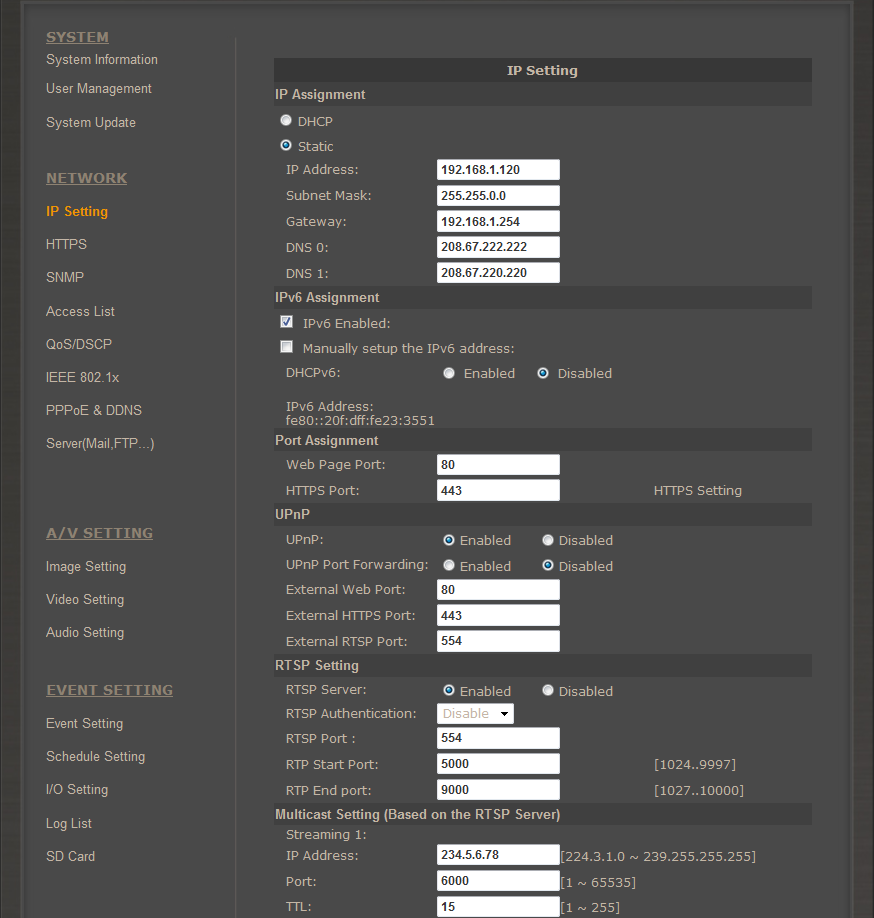

21 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 CAMERA WWW INTERFACE Network a. IP setting - table containing IP configuration and camera ports. IP assignment IPv6 assignment Ports UPnP - option to choose DHCP server or set IP (version 4) address and other parameters manually. Correct settings of IP address and subnet mask are necessary for proper operation of an IP camera. Defining gateways and DNS servers is necessary for using the camera outside the local network. - option to choose DHCP server or set IP (version 6) address and other parameters manually. - allows user to define ports for the various network protocols. Caution: Do not set the same port for different network protocol - function allows to enable or disable camera access function in the network environment of Windows operating system. UPnP Port Forwarding - function allows to automatically update port forwarding settings on your router, so that the camera can be accessed from the Internet. Web, HTTPS and RTSP port can be forwarded. RTSP Settings - the function to enable or disable camera RTSP server. TCP connection uses RTSP Port (554). UDP connection uses RTP Start and End Port. Multicast Settings - multicast video transmission settings allows to set multicast IP address, transmission port and TTL parameter for video stream 1 and video stream 2. All rights reserved AAT Holding sp. z o.o. 21

22 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. CAMERA WWW INTERFACE ONVIF Settings - allows to enable or disable camera ONVIF server allowing to switch between server versions. Bonjour - the function to enable or disable camera Bonjour server LLTD - allows to enable or disable camera Link Layer Topology Discovery server. LLTD protocol allows to display a network map on a computer (Windows Vista or newer OS required) and display a graphical representation of the computers and devices on a network and interconnections between them. b. HTTPS - tab responsible for secure HTTPS connection settings. Https can help protect streaming data transmission over the internal on the higher security level. All rights reserved AAT Holding sp. z o.o. 22

23 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 CAMERA WWW INTERFACE c. SNMP - tab responsible for SNMP configuration. SNMP is a protocol for managing devices over IP networks. It is used mostly in network management systems to monitor network-attached devices for conditions that require administrative attention All rights reserved AAT Holding sp. z o.o. 23

24 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. CAMERA WWW INTERFACE d. Access List - tab responsible for creating lists of IP addresses that are granted access to the IP camera. Computers with IP addresses listed below can connect to camera via network. All rights reserved AAT Holding sp. z o.o. 24

25 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 CAMERA WWW INTERFACE e. QOS - Tab contains QoS configuration for video, events and management of the IP camera. Differentiated Services Code Point (DSCP) is a field inside IP packet that enables different levels of service to be assigned to network traffic. This is achieved by marking each packet on the network with a DSCP code and appropriating to it the corresponding level of service. f. IEEE 802.1x - Authentication settings tab. IEEE 802.1x supports service identification and optional point to point encryption over the local LAN segment. All rights reserved AAT Holding sp. z o.o. 25

26 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. CAMERA WWW INTERFACE g. PPPoE & DDNS - The Point-to-Point Protocol over Ethernet (PPPoE) is a network protocol for encapsulating Point-to-Point Protocol (PPP) frames inside Ethernet frames. It is used mainly with DSL services where individual users connect to the DSL modem over Ethernet. - The DDNS Configuration - allows to enable DDNS which locates a device in the Internet by referring to the registered domain. It is used mainly when the Internet connection of the IP camera has a variable IP address. In order to properly register service please fill the username and password fields. Additionally, please set the update frequency of the network IP address. STATE shows current DDNS status and addresses stored on a server. All rights reserved AAT Holding sp. z o.o. 26

27 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 CAMERA WWW INTERFACE h. Server (Mail, FTP...) - Tabs responsible for different servers configuration which will be used in case of alarm input activation or motion detection to send a picture, AVI file or log file. Mail server configuration (SMTP server). FTP server configuration. Samba server configuration. All rights reserved AAT Holding sp. z o.o. 27

28 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. CAMERA WWW INTERFACE A/V setting a. Image setting - tab containing camera picture settings. Privacy Mask Brightness Contrast Hue Saturation Sharpness AGC - Automatic gain control - three independent privacy zones are available. To set them up, please select a button corresponding to a particular zone, and mark the area while pressing right mouse button. To erase a previously highlighted zone, please press the button corresponding to it again. After performing adjustments, please apply them by selecting Save. Shutter Time- Manual or automatic (two modes for indoor or outdoor installation) Sense-up D-WDR Video orientation - Flip; Mirror Day & Night -Light sensor mode (sets the D/N mode according to level of light measured by built-in sensor) -Color Mode (Day) -B/W Mode (Night) -Times Mode ( sets the D/N mode using timer) -Synchronize with DI input ( sets the D/N mode depending on DI input state) DNR All rights reserved AAT Holding sp. z o.o. 28

29 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 CAMERA WWW INTERFACE b. Video setting - configuration of video streams and their parameters. Two adjustable video streams are available in IP camera. Different operation modes and parameters can be set independently for each of them. Available modes: Video system Basic mode - switches between video systems (PAL/NTSC) - suggested for beginners. Resolution maximum resolution 1280x800 Quality - 5 levels Video frame rate (FPS) - max video frame rate is 30 FPS Video format - H.264, MPEG4, MJPEG RTSP path All rights reserved AAT Holding sp. z o.o. 29

30 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. CAMERA WWW INTERFACE Advanced mode - allows fine tuning of camera parameters. It is an extension of the basic mode with the following options added: Bitrate Control Mode - CBR constant bit rate, VBR variable bit rate Video quantitative (in VBR mode) Video bitrate (in CBR mode) GOP size Second video stream is also fully adjustable and its parameters are analogous to the first stream. Close (only second stream) - streaming is disabled 3GPP - dedicated for mobile devices, it works with QQVGA resolution, MPEG4 compression and AMR audio compression. It s strongly recommended to set VIDEO BIT RATE to less than 128kbps c. Audio setting - The camera features bidirectional sound transmission. This options allows to enable/disable a microphone input in the camera during connection via web browser or video stream. To start sending audio from a web browser to the camera you have to use SPEAKER button from the camera live view tab. Information: Due to the limited performance of IP camera the sound may be distorted, especially in case of camera s high computing load (high quality stream, too many viewers, simultaneous recording to SD card, etc.) All rights reserved AAT Holding sp. z o.o. 30

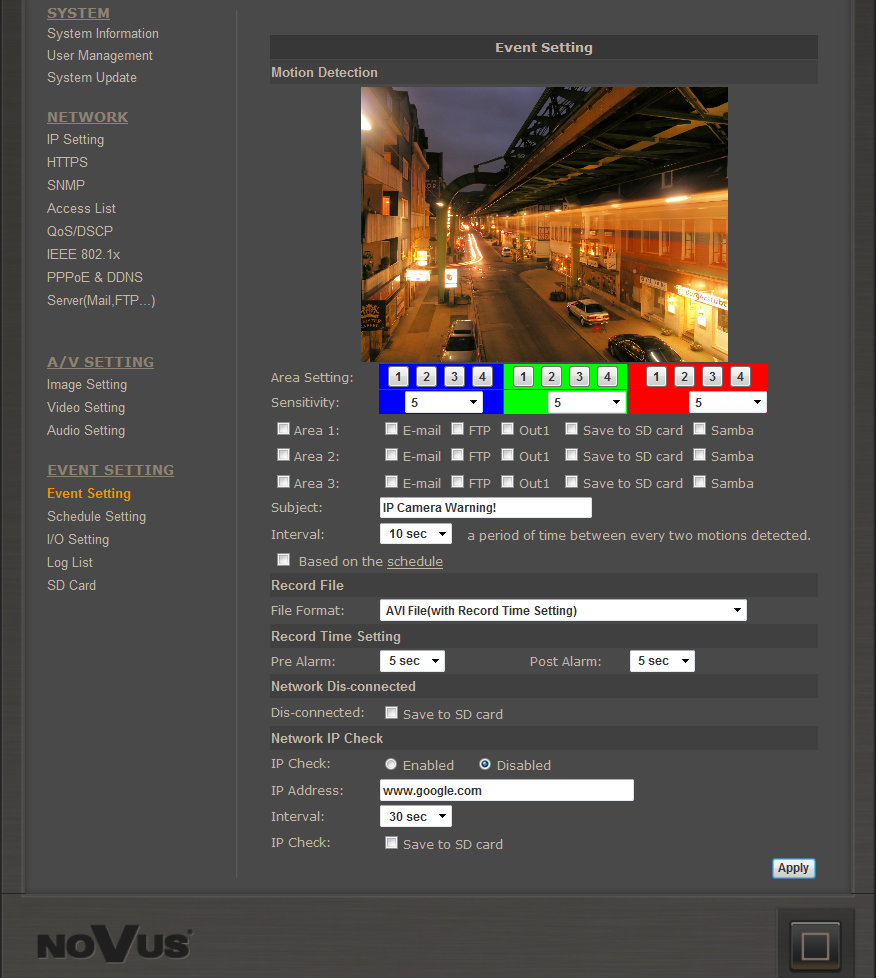

31 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 CAMERA WWW INTERFACE Event setting a. Event setting - configuration of motion detection and network events Motion detection - allows to define three motion detection areas with each area featuring four motion detection zones. Sensitivity is set independently for each area. Three colours correspond to a defined detection zone - first area (blue), second area (green), third area (red). After a specific area has been selected, add motion detection zone by clicking right mouse button in the image and selecting specific area. To delete this area you have to click RMB again. Responds to motion detection event in each area: sending message with an attachment, sending a file to FTP or SAMBA server, activating output, saving a file to SD card when saving on the SD card camera will send information to or FTP server motion detection may be schedule-based All rights reserved AAT Holding sp. z o.o. 31

32 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. CAMERA WWW INTERFACE Record file - selects type of file that will be saved as a result of alarm Avi JPEG sequence JPEG file - video recording (with sound, when active) whose length is a sum of pre and post alarm recording durations - sequence of pictures whose length is a sum of pre and post alarm (available for MJPEG compression) - single picture Record time setting - time of pre and post alarm Pre alarm - from 0 to 5 second Post alarm - from 0 to 5 second Network Disconnected - backup video recording mode in case of physical network connection loss (disconnecting cable from the Ethernet). IP check - allows to check the connection between camera and a desired address. Lack of connection displays an appropriate message in the log, camera may be also switched to alarm recording mode: IP Address Interval - network address or domain name used for checking, - time between two consecutive address checks. Information: Due to the limited efficiency of cameras it is not recommended to record streams bigger than 1Mbps. When there is too much information or video quality is too high, post alarm recording time is decreased and frames may be lost. All rights reserved AAT Holding sp. z o.o. 32

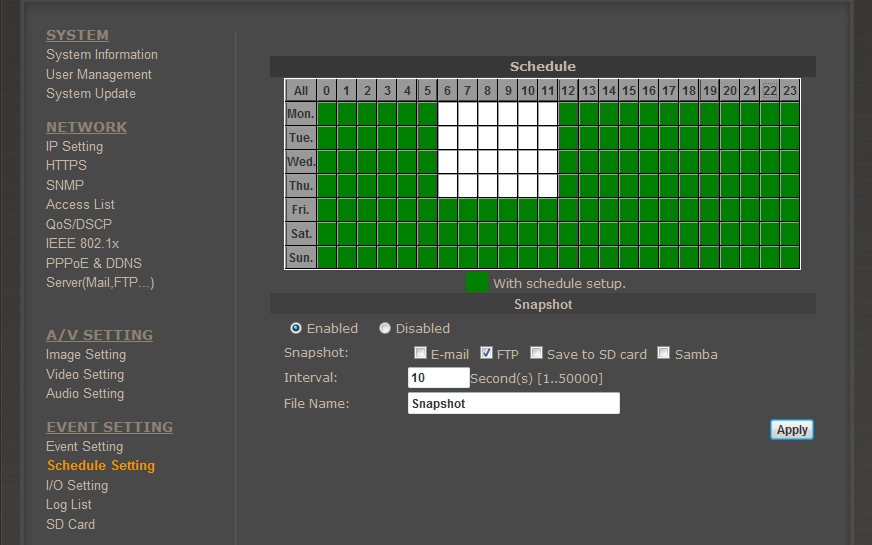

33 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 CAMERA WWW INTERFACE b. Schedule setting Schedule setting - defines the time when camera reacts to alarm input signals and motion detection. You can choose any specific day and hour by clicking right mouse button. Selected area changes colour to green. To select whole day you have to click that day on the left hand side of the table. One hour periods are selected in the same manner. When you select ALL, whole table becomes filled. If you click again on a particular hour or day it becomes unselected (its color changed to white) Snapshot - allows to send images to or FTP server. In order to capture snapshot periodically please enable snapshot function and activate the schedule described above. Snapshot - select location where the images will be sent: , FTP or an SD card Interval - time between sending two consecutive images File name All rights reserved AAT Holding sp. z o.o. 33

34 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. CAMERA WWW INTERFACE c. I/O setting Input setting - input sensor - NO or NC type Output setting - input action reaction - message with an attachment, FTP - sending a file to FTP server, Out1 - activating the output, SD card - saving a file to SD card (file type is selected in EVENT SETTING tab) - Subject - subject - Interval - minimal time between successive alarm events - Based on the schedule - the timetable for the inputs - Mode setting - on/off or time switch - Interval - duration of active output Physical connection of inputs and outputs is described in section ELECTRIC CONNECTORS AND CONNECTIONS\Alarm input and output electric connections All rights reserved AAT Holding sp. z o.o. 34

35 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 CAMERA WWW INTERFACE d. Log list System logs Motion detection logs I/O logs All logs All events are marked with time and date. User Login is additionally described by the IP address of actual users computer. The maximum number of events is 250 lines for each group e. SD card - This tab contains all folders present on SD card sorted by date. When you choose a specific day you will get a list of files stored that day. After clicking one of them you will get browser window to open that file or save on PC. You can also select and delete files from the card. Proper SD card installation has been described in ELECTRIC CONNECTORS AND CONNECTIONS\Alarm input and output electric connections SD card installation All rights reserved AAT Holding sp. z o.o. 35

36 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. ELECTRIC CONNECTORS AND CONNECTIONS 5. ELECTRIC CONNECTORS AND CONNECTIONS 5.1. Electric connectors of camera 3. Ethernet 10/100 Mb/s (RJ-45 socket); 4. SD card slot 1. Power socket 2. Terminal block - audio out - microphone in - alarm in - alarm out 5.2. Alarm input and output electric connections Alarm input electric connections IP Camera Alarm input GND Switch or sensor Alarm in Normal state 4,2 V - Active 0 V I=16mA max Alarm output electric connections Alarm output 4,8 V load GND Alarm out Normal state 4,8 V - Active 0,2 V I=16mA max All rights reserved AAT Holding sp. z o.o. 36

37 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 ELECTRIC CONNECTORS AND CONNECTIONS 5.3. SD card installation The camera supports micro SD and SDHC cards. To properly install an SD card, follow the instructions: Format new SD card using Fat32 file system Turn off the camera power supply Install SD card in the slot like depicted below Turn the camera on Check if the installation was successful by checking the size on the SD CARD tab. Note:The use of the Micro SD card will affect the operation of the camera slightly, such as affecting the frame rate of the video. All rights reserved AAT Holding sp. z o.o. 37

38 NVIP-TDN2401D/IR/MPX1.0, - user s Manual ver.1.0. DEFAULT IP CAMERA SETTING 6. DEFAULT IP CAMERA SETTINGS NOVUS IP cameras have a software (via browser) and hardware (when pressing reset button) option to restore factory settings Factory software defaults Restoring factory software defaults reverts settings to default values, apart from network settings. The camera will be re-started which takes about one minute. Option to restore factory defaults is described in SYSTEM UPDATE tab Factory hardware defaults To restore factory defaults including IP address and network setting, please follow the list below: remove power cord press and hold the RESET button at the back of camera s back power on the camera. Don t release the button during the system booting, which takes around 30 seconds release the button when camera finishes initialization process. log in to the camera after 1 minute using the default IP (http:// ), and user name (root) and password (pass) RESET button Reset button in NVIP-TDN2401D/IR/MPX1.0 camera is located between circuit boards and is shown in the picture. To press it you have to use non metal element, e.g. a match All rights reserved AAT Holding sp. z o.o. 38

39 NVIP-TDN2401D/IR/MPX1.0 - user s Manual ver.1.0 All rights reserved AAT Holding sp. z o.o. 39

40 AAT Holding sp. z o.o., 431 Pulawska St., Warsaw, Poland tel.: , fax: MB, MM

41 instrukcja obsługi NVIP-TDN2401D/IR/MPX1.0

42 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC. Dyrektywa WEEE 2002/96/EC Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt. Dyrektywa RoHS 2002/95/EC Informacja dla użytkowników dotycząca ograniczenia użycia substancji niebezpiecznych w sprzęcie elektrycznym elektronicznym. W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne. Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Wyłączenie odpowiedzialności w przypadku uszkodzenia danych zawartych na dysku lub innych urządzeniach: Producent nie ponosi odpowiedzialności w razie uszkodzenia lub utraty w trakcie eksploatacji Produktu danych zawartych na dyskach lub innych urządzeniach. Obowiązek konsultowania się z Producentem przed wykonaniem czynności nieprzewidzianej instrukcją obsługi albo innymi dokumentami: Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi, innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu, należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności, skontaktować się z Producentem. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 2

43 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU. 1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; 2. Uprasza się o zachowanie instrukcji na czas eksploatacji kamery na wypadek konieczności odniesienia się do zawartych w niej treści; 3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia; 4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane zgodnie z opisem zawartym w instrukcji; 5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania; 6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych i nie zalecanych przez producenta; 7. Nie wolno używać kamery w środowisku o dużej wilgotności (np. w pobliżu basenów, wanien, w wilgotnych piwnicach); 8. Nie należy instalować tego urządzenia w miejscu, gdzie nie można zapewnić właściwej wentylacji (np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji może doprowadzić do uszkodzenia; 9. Nie wolno umieszczać kamery na niestabilnych powierzchniach. Kamera musi być instalowany przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej instrukcji; 10.Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez producenta w danych technicznych serwera wideo. Dlatego też, zabrania się zasilania kamery ze źródeł o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta parametrach; Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 3

44 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. SPIS TREŚCI SPIS TREŚCI INFORMACJE WSTĘPNE Charakterystyka ogólna Dane techniczne NVIP-TDN2401D/IR/MPX Zawartość opakowania URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Opis ważniejszych złącz elektrycznych oraz elementów regulacyjnych Montaż kamery Uruchomienie kamery IP Konfiguracja parametrów przy użyciu przeglądarki internetowej POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Połączenie sieciowe z kamerą IP za pomocą przeglądarki Internet Explorer Połączenie sieciowe z kamera IP za pomocą przeglądarki Mozilla Firefox INTERFEJS WWW - PRACA Z KAMERĄ Wyświetlanie obrazu na żywo Konfiguracja kamery Ustawienia systemowe a. Informacje systemowe b. Użytkownicy c. Aktualizacja systemu Sieć a. Ustawienia główne sieci b. HTTPS c. SNMP d. Filtrowanie adresów IP e. QOS f. IEE802.1x g. PPPoE & DNS h. Poczta, FTP Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 4

45 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 SPIS TREŚCI Ustawienia A/V a. Ustawienia obrazu b. Ustawienia wideo c. Ustawienia dźwięku Obsługa zdarzeń a. Zdarzenia b. Harmonogram c. Ustawienia wejść i wyjść alarmowych d. Dziennik zdarzeń e. Karta pamięci mikro SD POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW Opis złącz kamery Opis podłączenia wejść i wyjść alarmowych Instalacja mikro karty SD PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Programowe resetowanie ustawień kamery Przywracanie ustawień fabrycznych kamery IP (sprzętowe) Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 5

46 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1. INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna Rozdzielczość przetwornika: 1.0 megapiksela, Mechaniczny filtr podczerwieni, możliwość pracy w podczerwieni Czułość 1.0 lx/f=1.2 (IR wyłączony), 0 lux (IR włączony), Typ obiektywu: f=2.8~10 mm, z automatyczną przysłoną typu D Szeroki zakres dynamiki (WDR) - funkcja poprawiająca jakość obrazu dla różnych poziomów oświetlenia sceny Wydłużony czas ekspozycji (DSS) Cyfrowa redukcja szumu (DNR) Wbudowany oświetlacz podczerwieni 18 diod LED 1 wejście i 1 wyjście alarmowe, Dwukierunkowa transmisja audio Obsługa kart micro SD /SDHC, Kompresja H.264, MPEG-4, MJPEG Maksymalne rozdzielczość przetwarzania wideo: 1280x800 Przesyłanie wideo i audio w standardzie RTP/RTSP Praca w trybie wielostrumieniowym - możliwość definiowania kompresji, rozdzielczości, prędkości i jakości dla dwóch strumieni Wparcie dla urządzeń mobilnych - strumień 3GPP Sprzętowa detekcja ruchu 3 niezależne strefy prywatności Kontrola połączenia sieciowego oraz funkcja sprawdzania adresu IP Funkcje przed-alarmu i po-alarmu - nagrywanie wideo w formacie AVI Możliwość szerokiego definiowania reakcji systemu na zdarzenia alarmowe: z załącznikiem, plik na serwer FTP lub Samba, wyzwolenie wyjścia alarmowego, zapis pliku na kartę micro SD/SDHC Funkcja harmonogramu Obsługa protokołów HTTP, HTTPS, TCP/ IP, UDP, FTP, DHCP, DDNS, NTP, 3GPP, RTSP, UPnP Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM - do rejestracji wideo, podglądu na żywo, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP) Zasilanie: 12 VDC (zasilacz sieciowy 230 VAC / 12 VDC w komplecie) Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 6

47 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne NVIP-TDN2401D/IR/MPX1.0 Model NVIP-TDN2401D/IR/MPX1.0 Przetwornik obrazu matryca CMOS, 1/4 Rozdzielczość przetwornika Czułość 1.0 megapiksel 1.0 lx/f= 1.2 (IR wyłączony), 0 lx (IR włączony) Elektroniczna migawka Automatyczna/manualna (1/30 1/1000 s) Wydłużona migawka (DSS) Szeroki zakres dynamiki (WDR) Balans bieli 0.03 s ~ 0.2 s 8 poziomów regulacji/wyłączony automatyczny Strefy prywatności 3 Tryb przełączania dzień/noc automatyczny/manualny/czasowy/zewnętrzny Typ obiektywu z automatyczną przysłoną typu D, f= 2.8 ~ 10 mm, Poziomy kąt widzenia obiektywu 80 ~ 23 Funkcje obrazu Ustawienia obrazu Kompresja wideo Kompresja audio Rozdzielczość odbicie lustrzane i obrót o 180, DNR cyfrowa redukcja szumu jasność, kontrast, czas ekspozycji, ostrość H.264, MPEG-4, M-JPEG G.711(64K), G.726(32K,24K) 1280 x 800 (WXGA), 1280 x 720 (HD720), 640 x 480 (VGA), 320 x 240 (QVGA), 176 x 144 (QQVGA) Wejście/wyjście audio 1 / 1 Wejście /wyjście alarmowe 1/1 Reakcja systemu na zdarzenia alarmowe Funkcje przed-alarmu i po-alarmu Prędkość przetwarzania Format zapisywanego obrazu Rejestr zdarzeń z załącznikiem, zapis na FTP, na serwer SAMBA,na kartę microsd, aktywacja wyjścia alarmowego nagrywanie przed-alarmowe maks. 5 s i po-alarmowe maks. 5 s, z możliwością regulacji do 30 klatek/s dla wszystkich rozdzielczości AVI, sekwencja JPEG, JPEG do 250 zdarzeń na grupę (detekcja ruchu, zdarzenia systemowe) Liczba jednoczesnych połączeń sieciowych maks. 10 Porty zewnętrzne Detekcja ruchu Synchronizacja czasu Wspierane protokoły sieciowe Oprogramowanie Autoryzacja hasłem 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s, 1 x microsd/sdhc włączona/wyłączona automatyczna synchronizacja zegara systemowego z serwerami NTP HTTP, HTTPS, FTP, NTP, DDNS, DHCP, UDP, TCP/IP, RTP, RTSP, 3GPP, UPnP, QoS NMS hasło dostępu do kamery i jej konfiguracji Oświetlacz IR 18 diod IR, zasięg 12 m, kąt świecenia 30 Zasilanie Pobór mocy 12 VDC (zasilacz sieciowy 230 VAC/12 VDC w zestawie) Max. 4,1 W (IR włączony), 2,9 W (IR wyłączony) Temperatura pracy -10 C ~ 45 C Wymiary (mm) Masa 131,2 (Ø) x 94,3 (wys) 330 g Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 7

48 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.3. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Kamera IP Zasilacz sieciowy VAC / 12 VDC Kołki montażowe, 3 sztuki Płyta CD z instrukcją obsługi i oprogramowaniem NMS Skrócona Instrukcje obsługi urządzenia Jeżeli którykolwiek z elementów został uszkodzony w transporcie, należy spakować zawartość z powrotem do oryginalnego opakowania i skontaktować się z dostawcą. UWAGA! Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja zawartej w powietrzu pary wodnej może spowodować zwarcia i w konsekwencji uszkodzenie urządzenia. Przed uruchomieniem urządzenia należy zapoznać się z opisem i rolą poszczególnych wejść, wyjść oraz elementów regulacyjnych, w które wyposażone są kamery. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 8

49 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Montaż kamery W celu zamontowania kamery należy zgodnie z podaną procedurą: Odkręcić i zdemontować klosz kamery przekręcając go delikatnie w kierunku przeciwnym do wskazówek zegara do momentu zwolnienia 3 zatrzasków umieszczonych co 120 na obwodzie obudowy kamery. W podobny sposób należy odkręcić i zdemontować podstawę kamery. Używając szablonu montażowego przy pomocy ostrego punktaka zaznaczyć punkty pod przyszłe otwory mocujące i przepust kablowy. Wywiercić otwory montażowe i otwór pod kable w miejscu ich podłączenia. Zamocować podstawę kamery przy użyciu załączonych kołków i wkrętów montażowych. Podłączyć kabel sieciowy do kamery i przełącznika sieciowego. Podłączyć kabel zasilający do złącza zasilania. Zamontować moduł kamery przekręcając go delikatnie w kierunku zgodnym z ruchem wskazówek zegara do momentu zatrzaśnięcia 3 zatrzasków umieszczonych co 120 na obwodzie obudowy kamery. Wyregulować położenie kamery. Zwolnić śruby blokujące i wyregulować przybliżenie i ostrość obiektywu. Zamontować klosz kamery w sposób podobny do opisanego wyżej montażu modułu kamerowego Uruchomienie kamery IP W celu uruchomienia kamery należy użyć dostarczony w zestawie zasilacza, połączyć go z kamerą i podłączyć całość do zasilania sieciowego. Następnie należy podłączyć kabel Ethernetowy pomiędzy kamerą IP, a komputerem lub przełącznikiem sieciowym. Po uruchomieniu zasilania zielona dioda STATUS zaświeci się na sekundę i zgaśnie. Następuje wówczas wstępna inicjalizacja trwająca około 30 sekund. Jeśli połączenie zostanie pomyślnie nawiązane dioda STATUS (zielona) zaczyna migotać z częstotliwością proporcjonalną do ilości wysyłanych danych. Można wówczas przystąpić do łączenia się z kamerą przez przeglądarkę internetową. Jeśli połączenie nie zostanie nawiązane (kabel sieciowy rozłączony) sygnalizowane jest to poprzez wygaszenie diody STATUS. Natomiast ciągłe świecenie diody oznacza że przełącznik sieciowy do którego jest przypięta kamera IP nie ma połączenia z siecią. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 9

50 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis ważniejszych złącz elektrycznych oraz elementów regulacyjnych 1. Śruba regulacji ostrości 2. Śruba regulacji przybliżenia Kamera NVIP-TDN2401D/IR/MPX1.0 posiada wbudowany obiektyw o zmiennej ogniskowej. Użytkownik musi jedynie wyregulować przybliżenie i ostrość. 5. Port Ethernet 100 Mb/s (RJ-45); 6. Złącze kart mikro SD 3. Złącze zasilania 4. Złącza - wyjście audio - wejście mikrofonowe - wejście alarmowe - wyjście alarmowe Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 10

51 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Zalecaną metodą uruchomienia kamery IP i jej konfiguracja jest połączenie jej poprzez kabel skrosowany do komputera PC lub laptopa. W celu uzyskania danych potrzebnych do konfiguracji sieci (adres IP, brama, maska sieci itd.) należy skontaktować się z administratorem sieci w której urządzenie ma pracować. Kamera IP kabel z przeplotem (cross) komputer PC Konfigurację sieciową kamery można przeprowadzić przy pomocy oprogramowania NMSiptool.exe, przeglądarki internetowej lub oprogramowania NMS wykorzystując domyślnie ustawiony adres sieciowy Konfiguracja parametrów przy użyciu przeglądarki internetowej. Domyślne ustawienia sieciowe dla kamery to: 1. Adres IP = Maska sieci Brama Nazwa użytkownika - root 5. Hasło - pass Znając adres IP kamery należy ustawić adres IP komputera w taki sposób, aby oba urządzenia pracowały w jednej podsieci (dla adresu IP kamery jako adres IP komputera PC możemy ustawić adres z zakresu , np.: ). Niedopuszczalne jest ustawianie adresu komputera takiego samego jak adres kamery. Wykorzystując połączenie przez przeglądarkę internetową Internet Explorer lub oprogramowanie NMS należy ustawić docelową konfigurację sieciową (adres IP, maskę sieci, bramę, serwery DNS) lub włączyć tryb pracy DHCP pozwalający na pobranie adresu IP z serwera DHCP (w tej metodzie w sieci docelowej wymagany jest serwer DHCP działający w sieci). W przypadku korzystania z serwera DHCP należy upewnić się co do długości okresu dzierżawy adresu IP, jego powiązania z adresem MAC kamery IP w celu uniknięcia zmiany lub utraty adresu IP w czasie pracy urządzenia lub chwilowej awarii sieci / serwera DHCP. Należy pamiętać ze po zmianie adresu IP kamera zostanie zresetowana i trzeba wpisać nowy adres w przeglądarkę internetową. Po konfiguracji ustawień sieciowych pozwalających na bezkonfliktową pracę urządzenia, kamerę IP możemy podłączyć do sieci docelowej. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 11

52 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 720x576 z prędkością odświeżania 25 kl/s lub 1280x1024 dla 10kl/s. 1. Procesor Intel Pentium IV 3 GHz lub wyższy 2. Pamięć RAM min MB 3. Karta grafiki (dowolna obsługująca wyświetlanie Direct 3D z min. 64 MB pamięci RAM) 4. System operacyjny Windows XP / VISTA / WINDOWS 7 5. Direct X w wersji 9.0 lub wyższej 6. Karta sieciowa 10/100/1000 Mb/s 3.2. Połączenie sieciowe z kamerą IP za pomocą przeglądarki Internet Explorer W pasku adresu przeglądarki Internet Explorer należy wpisać adres IP kamery. Jeśli podany adres jest prawidłowy i docelowe urządzenie jest w danej chwili osiągalne zostanie wyświetlone okno logowania do interfejsu sieciowego: Domyślny użytkownik to root a hasło pass. Ze względów bezpieczeństwa zaleca się zmianę domyślnych wartości. Nową nazwę użytkownika i hasło należy zapamiętać lub zapisać w bezpiecznym miejscu. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 12

53 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po prawidłowym zalogowaniu się do kamery Internet Explorer pobierze z urządzenia aplet odpowiedzialny za wyświetlanie obrazu z kamery. W zależności od aktualnych ustawień bezpieczeństwa może okazać się konieczne zaakceptowanie nieznanego dla systemu formantu ActiveX. W tym celu należy kliknąć prawym przyciskiem myszy na komunikacie, wybrać opcję Uruchom dodatek a następnie kliknąć Zainstaluj. Jeżeli instalacja przeprowadzona w ten sposób się nie powiedzie należy zmienić ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić: Pobieranie niepodpisanych formantów ActiveX - należy ustawić Włącz lub Monituj Inicjowanie i wykonywanie skryptów formantów ActiveX niezaznaczonych jako bezpieczne do wykonywania - należy ustawić Włącz lub Monituj Można również dodać adres ip kamer do strefy Zaufane witryny i ustawić dla tej strefy niski poziom zabezpieczeń. Dodatkowo w przypadku pracy w systemie Windows Vista możliwe jest zablokowanie apletu ActiveX przez program Windows Defender. W takim przypadku należy zezwolić na uruchamianie dodatku lub po prostu wyłączyć działanie aplikacji Windows Defender. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 13

54 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.3. Połączenie sieciowe z kamera IP za pomocą przeglądarki Mozilla Firefox Możliwe jest również połączenie z kamerą przy pomocy przeglądarki Mozilla Firefox ale nie oferuje ona pełnej funkcjonalności kamery, dlatego zalecaną przeglądarką jest Internet Explorer. Pierwsze uruchomienie kamery IP w przeglądarce firefox przebiega podobnie do jak w przypadku IE. Po wpisaniu właściwego adresu IP należy wpisać użytkownika i hasło. Domyślny użytkownik to root a hasło pass. Następnie zostanie wyświetlony monit, aby zainstalować brakujące wtyczki. Należy posiadać uprawnienia administratora, aby proces instalacji wtyczki przebiegał prawidłowo. Należy kliknąć link Wybrać zapisz plik. Kliknąć dwukrotnie Potwierdzić ok Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 14

55 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Kliknąć uruchom Następnie pojawi się okno potwierdzające instalację poszczególnych komponentów. Po prawidłowym zainstalowaniu niezbędnych składników w oknie przeglądarki powinien pojawić się obraz z kamery Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 15

56 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo. 9. Alarm 8. OSD. 1. Wielkość podglądu 7. Konfiguracja 2. Wybór strumienia 3. Wyjście alarm. 4. Liczba aktywnych połączeń 5. Włącz głośnik 6. Zdjęcie 1. Wielkość podglądu - wybór powiększenia podglądu w przeglądarce 2. Wybór strumienia do podglądu na żywo 3. Sterowanie wyjściami - pozwala załączyć lub wyłączyć wyjście alarmowe kamery (jeśli dostępne) 4. Liczba aktywnych połączeń - informacja o ilości strumieni wideo wysyłanych przez kamerę 5. Włącz głośnik - uaktywnia wysyłanie dźwięku przez wyjście audio kamery (jeśli dostępne) 6. Zdjęcie - zapis aktualnego obrazu jako plik jpeg 7. Konfiguracja - przejście do okna konfiguracji kamery 8. OSD - aktualna data i godzina 9. Alarm - Informacja o alarmie z wejścia lub detekcji ruchu Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 16

57 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ Po kliknięciu prawym przyciskiem myszy na ekranie wideo dostępne są następujące funkcje: 1. Zdjęcie - zapis aktualnego obrazu jako plik jpg 2. Nagrywanie wideo - uruchomienie nagrywania wideo z dźwiękiem w miejscu wskazanym przez użytkownika 3. Wycisz - umożliwia wyciszenie dźwięku z kamery (jeśli dostępne) 4. Pełny ekran - powoduje wyświetlenie obrazu w trybie pełnoekranowym Podwójne kliknięcie na ekranie wideo również powoduje przejście w pełnoekranowy tryb wyświetlania. 5. Zoom cyfrowy - umożliwia powiększenie wybranego obszaru obrazu Po uruchomieniu tej funkcji pojawi się okno nawigacji przybliżeniem Należy kliknąć Cyfrowy zoom, następnie wybrać suwakiem krotność przybliżenia i kliknąć na podglądzie wideo w miejsce do którego przybliżony obraz ma się wyśrodkować. Zielona ramka określa obrazu który jest przybliżony Konfiguracja kamery Po kliknięciu przycisku Konfiguracja przejdziemy do okna zmiany ustawień urządzenia. Po lewej stronie mamy zbiorczą listę parametrów urządzenia. System - Ustawienia systemu Sieć - Ustawienia sieciowe Ustawienia A/V - Ustawienie audio i wideo Obsługa zdarzeń- Konfiguracja zdarzeń Aby powrócić do okna podglądu kamery należy kliknąć przycisk Na żywo który znajduje się w prawym dolnym rogu ekranu. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 17

58 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Ustawienia systemowe a. Informacje systemowe - zakładka pozwala ustawić opis, czas i język kamery Adres MAC - informacja o adresie MAC urządzenia Model kamery - informacja o modelu kamery Serwer - opis serwera wyświetlany w pasku tytułowym oraz w programie NMS Dioda LED - pozwala włączyć/ wyłączyć diodę świecącą umieszczoną w kamerze Język - wybór języka interfejsu Ustawienia OSD - włączenie daty i godziny na obrazie na żywo Znacznik czasu - włączenie daty i godziny na obrazie na żywo Pozycja - pozycja daty i godziny wyświetlanej na obrazie Tekst - włączanie wyświetlania na obrazie dowolnie zdefiniowanego przez użytkownika tekstu (maksymalnie 30 znaków) Ustawienia OSD - włączenie daty i godziny na obrazie na żywo Format daty - wybór rodzaju wyświetlania daty Strefa czasowa - wybór strefy czasowej Używaj cz. letniego: - w okresie wczesnej wiosny i jesieni funkcja pozwala na automatyczne przesunięcie zegara czasu kamery o 1 godzinę odpowiednio w przód (data rozpoczęcia) lub w tył (data zakończenia) NTP: Serwer NTP - definiowanie serwera czasu NTP Aktualizuj co - ustawienie częstotliwości aktualizacji Przesunięcie - ustawienie przesunięcia czasu Czas komputera PC - zegar kamery synchronizowany jest z zegarem PC Ręczna konfiguracja - czas wprowadzany ręcznie Data i czas bez zmian - zegar kamery pozostaje bez zmian Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 18

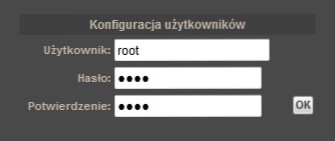

59 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ b. Użytkownicy - w tej zakładce można zdefiniować użytkowników, ich hasła dostępu oraz uprawnienia Logowanie anonimowe - funkcja ta pozwala na oglądanie obrazu z kamery bez konieczności podawania hasła Dodawanie użytkownika - umożliwia wprowadzenie nowych użytkowników (gości) Lista użytkowników - lista zdefiniowanych użytkowników. Klikając na polecenie EDYTUJ można wprowadzić nowe hasło dla wybranego użytkownika, jak w oknie poniżej. Aby usunąć danego użytkownika należy wybrać funkcję USUŃ i potwierdzić OK. Nie istnieje możliwość usunięcia konta administratora. Maksymalna liczba użytkowników wynosi 20. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 19

60 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ c. Aktualizacja systemu - zakładka ta pozwala wgrać nowe oprogramowanie, zresetować urządzenie oraz aktualne ustawienia Aktualizacja firmware u - funkcja umożliwiająca wgranie nowego oprogramowania. W celu aktualizacji oprogramowania należy przy użyciu przycisku PRZEGLĄDAJ wybrać właściwy plik o rozszerzeniu bin. Uwaga: Uwaga: Przed podjęciem próby aktualizacji oprogramowania należy skontaktować się z dystrybutorem sprzętu. Zalecane jest zamkniecie pozostałych programów i uruchomienie tylko jednej kamery przy użyciu przeglądarki Internet Explorer. Zanik zasilania lub wyłączenie urządzenia w trakcie procesu aktualizacji oprogramowania skutkuje uszkodzeniem kamery i koniecznością naprawy serwisowej. Restart systemu Ustawienia fabryczne - po wciśnięciu przycisku START system zostanie zrestartowany - po wciśnięciu przycisku START system przywróci ustawienia fabryczne (adres IP nie zostanie zresetowany) Zarządzanie konfiguracją - pozwala na zapisanie istniejącej konfiguracji do pliku oraz wczytanie konfiguracji z istniejącego pliku. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 20

61 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ Sieć a. Ustawienia główne sieci - zakładka zawiera opcje konfiguracji sieci, portów oraz UPnP Parametry adresu IP Parametry adresu IPv6 Porty UPnP Przekierowanie portu Ustawienia RTSP Ustawienia multicast - opcja pozwala na zdefiniowanie statycznego adresu IP (wersja 4) lub wybranie trybu DHCP. - opcja pozwala na zdefiniowanie statycznego adresu IP (wersja 6) lub wybranie trybu DHCP. - opcja pozwala na zmianę numerów portów dla różnych protokołów sieciowych wykorzystywanych przez kamerę. Uwaga: Nie należy ustawiać takich samych numerów portów dla różnych transmisji sieciowych. - funkcja umożliwiająca załączenie lub wyłączenie funkcji dostępu do kamery w otoczeniu sieciowym (dotyczy systemu Windows) - funkcja pozwalająca na automatyczną zmianę ustawień przekierowania portów routera w celu uzyskania dostępu do kamery z Internetu. - funkcja pozwala na włączenie serwera RTSP w kamerze. Połączenie TCP wykorzystuje port RTSP 554, w przypadku połączenia z wykorzystaniem protokołu UDP używane są porty z zakresu RTP Pierwszy - Ostatni - funkcja pozwala na ustawienie adresu IP klasy D oraz parametru TTL dla strumienia 1 i 2 kamery. Parametry te są wykorzystywane dla połączeń typu multicast. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 21

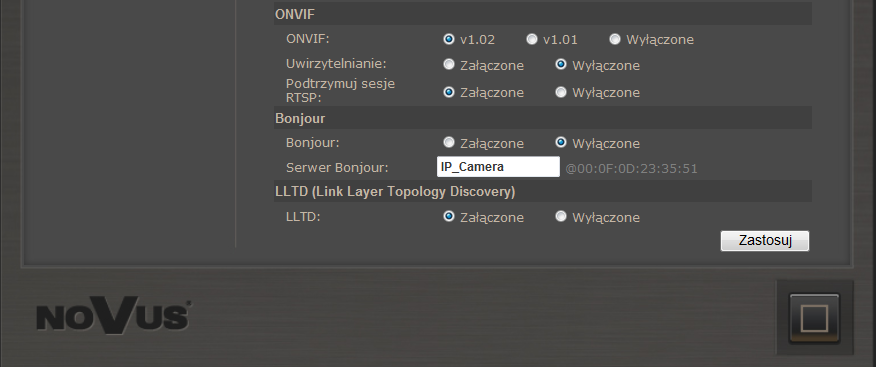

62 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ ONVIF - funkcja pozwala na włączenie serwera ONVIF w kamerze i wybór jego wersji Bonjour - funkcja pozwala na włączenie serwera Bonjour w kamerze LLTD - funkcja pozwala na włączenie serwera LLTD (Link Layer Topology Discovery) w kamerze. Protokół pozwala na wyświetlenie mapy sieci lokalnej w systemach operacyjnych Windows Vista lub wyższych. b. HTTPS - menu konfiguracji połączeń szyfrowanych. Połączenie za pomocą protokołu HTTPS zapewnia szyfrowanie przesyłanych danych przy użyciu protokołu SSL Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 22

63 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ c. SNMP - zakładka pozwala na włączenie zarządzania urządzeniem za pomocą protokołu SNMP. Protokół SNMP umożliwia nadzorowanie parametrów urządzeń sieciowych przez administratora. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 23

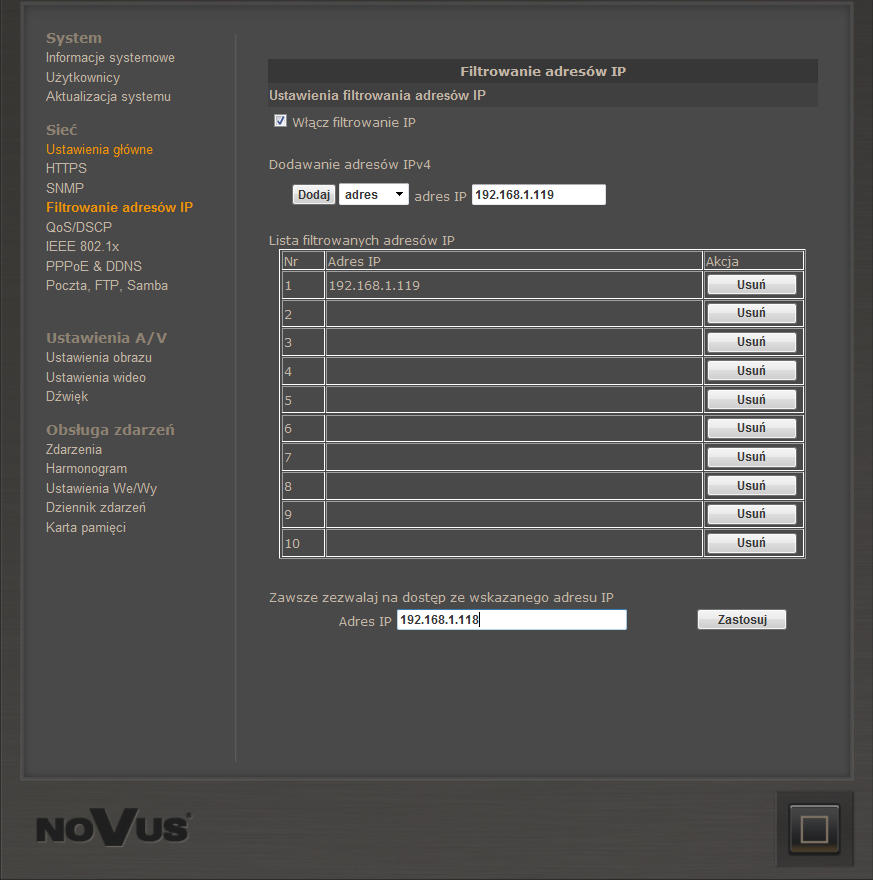

64 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ d. Filtrowanie adresów IP - zakładka pozwala na zdefiniowanie listy dostępu określonych adresów IP do kamery. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 24

65 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ e. QOS - zakładka pozwala na ustalenie priorytetów w ruchu sieciowym dla strumieni danych odpowiedzialnych za transmisję wideo, obsługę zdarzeń oraz zarządzanie. DSCP to 8 bitowe pole nagłówka pakietu IP zapewniające zróżnicowanie jakości usług sieciowych f. IEEE 802.1x - standard IEEE dla kontroli dostępu do sieci przewodowych i bezprzewodowych. Umożliwia uwierzytelnianie do urządzeń dołączonych do portów sieci. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 25

66 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INTERFEJS CAMERA WWW INTERFACE - PRACA Z KAMERĄ g. PPPoE & DDNS - Point-to-Point Protocol over Ethernet (PPPoE) protokół sieciowy stosowany do enkapsulacji ramek PPP w ramki Ethernetu. PPPoE jest także protokołem połączeniowym używanym w technologii ADSL. - DDNS - pozwala na uruchomienie serwera DDNS. Dzięki tej usłudze możliwe jest zlokalizowanie urządzenia w rozległej sieci internetowej, przez wywołanie zarejestrowanej domeny. Rozwiązanie takie stosuje się głownie gdy łącze internetowe które, wykorzystuje kamera ma zmienny adres IP. Dla poprawnie zarejestrowanej usługi na wybranym serwerze DDNS należy uzupełnić nazwę zarejestrowanego użytkownika oraz hasło. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 26

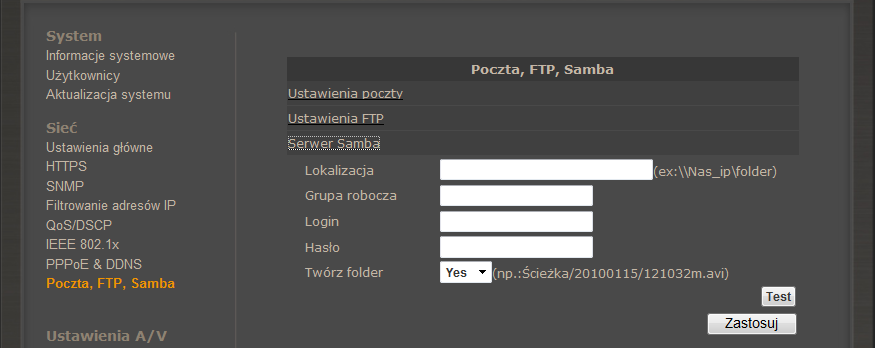

67 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 INTERFEJS CAMERA WWW - PRACA WWW INTERFACE Z KAMERĄ h. Poczta, FTP... - zakładka pozwala na skonfigurowanie serwerów wykorzystywanych do wysyłania zrzutów ekranu plików logów lub plików AVI po wystąpieniu zdarzenia alarmowego Konfiguracja serwera wysyłającego wiadomości (SMTP). Konfiguracja serwera FTP. Konfiguracja serwera SAMBA. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 27

68 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Ustawienia A/V a. Ustawienia obrazu - zakładka zawiera opcje konfiguracji kamery i obiektywu. Strefy prywatności - dostępne są trzy niezależnie konfigurowalne strefy prywatności. Aby zdefiniować jedną ze stref należy wybrać odpowiedni dla niej przycisk a następnie zaznaczyć ją na ekranie trzymając prawy przycisk myszy. Aby skasować zaznaczoną uprzednio strefę należy ponownie wcisnąć przyporządkowany do niej przycisk. Po dokonaniu zmian należy je zapisać używając przycisku Zastosuj. Jasność Kontrast Odcień Nasycenie Ostrość AGC - Automatyczna regulacja wzmocnienia Migawka -Stałe ustawienia lub automatyczne (dla pracy wewnątrz lub na zewnątrz budynku) Tryb nocny D-WDR Orjętacja obrazu Tryb dzienno/nocny : - wykrywanie światła (tryb dzień/noc w zależności od wskazań czujnika światła) - tryb kolorowy - tryb B/W(noc) - tryb czasowy (możliwość ustalenia trybu pracy dzień/noc w zależności od wskazań zegara) - synchronizuje z wejściem (ustawienie trybu dzień/noc w zależności od stanu wejścia alarmowego) 3D DNR Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 28

69 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ b. Ustawienia wideo - konfiguracja strumieni wideo i ich parametrów W kamerze dostępne są 2 strumienie wideo. W każdym z nich można wybrać niezależny tryb pracy i skonfigurować jego parametry. Dostępne tryby: System wideo Tryb podstawowy - zmiana systemu wideo (PAL lub NTSC) - zalecany dla mniej zaawansowanych użytkowników. Rozdzielczość - maksymalna rozdzielczość 1280x800 Jakość - zależna od ustawionej rozdzielczości oraz ilości klatek Ilość klatek (FPS) - maksymalnie 30 klatek Format wideo - H.264, MPEG4, MJPEG Ścieżka RTSP Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 29

70 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Tryb zaawansowany - pozwala na precyzyjną konfigurację parametrów kamery. Jest on rozszerzeniem trybu podstawowego o następujące opcje: Tryb generowania strumienia: CBR strumień stały, VBR Strumień zmienny Jakość (dotyczy trybu VBR) Strumień (dotyczy trybu CBR) Rozmiar GOP Drugi strumień wideo jest również w pełni konfigurowalny i posiada parametry analogiczne do strumienia pierwszego. Wyłączony (tylko 2 strumień) - strumień jest wyłączony. 3GPP - tryb przeznaczony dla połączeń mobilnych, ma na stałe zdefiniowaną rozdzielczość (QQVGA), kompresję MPEG4 oraz kodowanie audio w trybie AMR. Zaleca się ustawić STRUMIEŃ nie większy niż 128kbps. Strumień 3GPP dostępny z dźwiękiem lub bez dźwięku) c. Ustawienia dźwięku - kamera wspiera przesyłanie dźwięku w dwóch kierunkach. Ta opcja pozwala na załączenie/wyłączenie mikrofonu i jego odsłuch po połączeniu przez przeglądarkę internetową lub wraz ze strumieniem wideo. Aby uruchomić wysyłanie dźwięku z przeglądarki internetowej do kamery należy włączyć nadawanie dźwięku przyciskiem WŁĄCZ GŁOŚNIK na stronie podglądu kamery. Informacja: Ze względu na ograniczoną wydajność procesora kamery płynność dźwięku może być zakłócona w przypadku zbyt dużego obciążenia kamery (za wysoka jakość strumienia, zbyt wielu oglądających, jednoczesne nagrywanie na kartę mikro SD itp.) Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 30

71 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ Obsługa zdarzeń a. Zdarzenia - konfiguracja detekcji ruchu i zdarzeń sieciowych oraz ich reakcji Detekcja ruchu - dostępne są trzy niezależnie konfigurowalne obszary z możliwością zaznaczenia czterech stref wykrywania ruchu w każdym z obszarów. Aby zdefiniować jedną ze stref należy wybrać odpowiedni dla niej przycisk a następnie zaznaczyć ją na ekranie trzymając prawy przycisk myszy. Aby skasować zaznaczoną uprzednio strefę należy ponownie wcisnąć przyporządkowany do niej przycisk. Reakcja na wyzwolenie detekcji ruch w każdym z obszarów: z załącznikiem, plik na serwer FTP lub SAMBA, wyzwolenie wyjścia alarmowego, zapis pliku na karcie SD w przypadku rejestracji na karcie SD wysyła stosowną informację na , serwer FTP lub SAMBA detekcja ruchu może być zezwalana przez harmonogram Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 31

72 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Plik nagrań - wybór typu pliku jaki będzie zapisywany w alarmie. Avi Sekwencja JPEG Plik JPEG - nagranie wideo (z dźwiękiem gdy aktywny) o długości wynikającej z pre i post alarmu - sekwencja obrazów o długości wynikającej z pre i post alarmu (dostępne przy kompresji MJPEG) - pojedynczy obraz Ustawienia rejestracji - ustawienia czasu pre i post alarmu Pre alarm - od 0 do 5 sekund Post alarm - od 0 do 5 sekund Odłączenie kabla sieciowego Sprawdzanie IP Informacja: - pozwalająca na wykrycie fizycznego odłączenia kamery od sieci Ethernet. W przypadku braku połączenia w logu pojawi się odpowiedni wpis, kamera może również przejść w tryb alarmowy rejestracji. - opcja pozwalająca na sprawdzanie możliwości połączenia z podanym adresem. W przypadku braku połączenia w logu pojawi się odpowiedni wpis, kamera może również przejść w tryb alarmowy rejestracji Adres IP Zwłoka - adres lub domena internetowa do sprawdzania - czas pomiędzy kolejnymi sprawdzeniami adresu Ze względu na ograniczoną wydajność kamery nie zaleca się nagrywać strumienia wyższego niż 1Mbps. Zbyt wysoka jakość strumienia spowoduje skrócenie czasu nagrania oraz gubienie klatek. Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 32

73 NVIP-TDN2401D/IR/MPX1.0 Instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ b. Harmonogram Harmonogram - umożliwia zdefiniowanie czasu w którym kamera ma reagować na wejścia alarmowe i detekcje ruchu. Wyboru dokonuje się z dokładnością do jednej godziny przez kliknięcie na niej w odpowiednim dniu prawym przyciskiem myszy. Wybrane pole zmieni kolor na zielony. Aby zaznaczyć cały dzień wystarczy kliknąć w jego nazwę. W analogiczny sposób można zaznaczyć godzinę. Klikając w lewym górnym rogu harmonogramu wszystkie pola zostaną zapełnione. Ponowne kliknięcie spowoduje odznaczenie wybranej sekcji (kolor zmieni się na biały). Zdjęcie - funkcja umożliwiająca cykliczne wysyłanie obrazów na lub serwer FTP lub SAMBA Zdjęcie - wybór lokalizacji do wysyłania zdjęć: , FTP, Samba lub Zapis na kartę SD Długość przerwy - czas pomiędzy kolejnymi zdjęciami Nazwa pliku Wszelkie prawa zastrzeżone AAT Holding Sp. z o.o. 33

elshop NVIP-TDN2401D/IR/MPX1.0 NOVUS Telewizja Przemysłowa CCTV > Systemy IP > Kamery kopułkowe > Kamery 1Mpix > NVIP-TDN2401D/IR/MPX1.

elshop NVIP-TDN2401D/IR/MPX1.0 NOVUS Telewizja Przemysłowa CCTV > Systemy IP > Kamery kopułkowe > Kamery 1Mpix > NVIP-TDN2401D/IR/MPX1. Model : - Producent : NOVUS kamera IP kupułkowa megapikselowa dzień/noc, matryca CMOS 1/4, mechaniczny filtr podczerwieni, wbudowany oświetlacz podczerwieni - 18 diod LED (15 m), 1.0 megapiksela, 1 lx/f=1.2

Bardziej szczegółowo

user s manual NV-002MIC

user s manual NV-002MIC user s manual NV-002MIC NV-002MIC - user's manual, ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following

Bardziej szczegółowo

Instrukcja obsługi. Kamera IP

Instrukcja obsługi. Kamera IP Instrukcja obsługi Kamera IP APTI-1C3- APTI-1C4- APTI-1D2- APTI-1V2- APTI-1K6- APTI-2K6- APTI-2KP6- APTI-2C4- APTI-2CP6- APTI-2D2- APTI-2DP2- APTI-1D2- APTI-2CP4- UWAGA: Dane techniczne oraz treść poniższej

Bardziej szczegółowo

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian 1 / 12 Content list / Spis Treści 1. Hardware and software requirements, preparing device to upgrade Wymagania sprzętowe i programowe, przygotowanie urządzenia do aktualizacji 2. Installing drivers needed

Bardziej szczegółowo

user s manual instrukcja obsługi NVB-SD6CB

user s manual instrukcja obsługi NVB-SD6CB user s manual instrukcja obsługi NVB-SD6CB NVB-SD6CB manual ver. 1.0 SAFETY PRECAUTIO S OTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH

Bardziej szczegółowo

user s manual instrukcja obsługi NVB-SD6PA

user s manual instrukcja obsługi NVB-SD6PA user s manual instrukcja obsługi NVB-SD6PA NVB-SD6PA manual ver. 1.0 SAFETY PRECAUTIO S OTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH

Bardziej szczegółowo

Instrukcja obsługi. Zasilacz PoE NV-100PS Zasilacz PoE NV-1000PS/P+

Instrukcja obsługi. Zasilacz PoE NV-100PS Zasilacz PoE NV-1000PS/P+ Instrukcja obsługi Zasilacz PoE NV-100PS Zasilacz PoE NV-1000PS/P+ NV-100PS, NV-1000PS/P+ instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty

Bardziej szczegółowo

Bracket mounting manual NVB-2040VB

Bracket mounting manual NVB-2040VB Bracket mounting manual NVB-2040VB NVB-2040VB wall bracket mounting manual ver. 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE

Bardziej szczegółowo

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian 1 / 8 Content list / Spis Treści 1. Hardware and software requirements, preparing device to upgrade Wymagania sprzętowe i programowe, przygotowanie urządzenia do aktualizacji 2. Installing drivers and

Bardziej szczegółowo

Instrukcja obsługi. Grand IP Camera III. Kamera IP do monitoringu

Instrukcja obsługi. Grand IP Camera III. Kamera IP do monitoringu Instrukcja obsługi Grand IP Camera III Kamera IP do monitoringu 1 ROZDZIAŁ 1 1.1Wstęp Grandtec przedstawia kamerę IP z wbudowanym serwerem web i możliwością zarządzania przez WWW. Produkt stanowi idealne

Bardziej szczegółowo

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian 1 / 14 Content list / Spis Treści 1. Hardware and software requirements, preparing device to upgrade Wymagania sprzętowe i programowe, przygotowanie urządzenia do aktualizacji 2. Installing drivers and

Bardziej szczegółowo

PT kopułkowe kamera sieciowe, 2-megapiksele, PoE 802.3af, Dzień/Noc, IR LEDs

PT kopułkowe kamera sieciowe, 2-megapiksele, PoE 802.3af, Dzień/Noc, IR LEDs FCS-4101 Wersja: 1 PT kopułkowe kamera sieciowe, 2-megapiksele, PoE 802.3af, Dzień/Noc, IR LEDs The LevelOne FCS-4101 is a palm-size and stylish design quality yet cost-effective surveillance solution

Bardziej szczegółowo

user s manual Applications client for mobile devices NVR-5000 series NVR s

user s manual Applications client for mobile devices NVR-5000 series NVR s user s manual Applications client for mobile devices NVR-5000 series NVR s Applications client for mobile devices for 5000 series NVR s - user manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS ATTENTION!

Bardziej szczegółowo

u s e r s m a n u a l NVG-031TLIB

u s e r s m a n u a l NVG-031TLIB u s e r s m a n u a l NVG-031TLIB NVG-031TLIB - User s Manual version 1.2. INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements

Bardziej szczegółowo

PT kamera sieciowe, 2-megapiksele, PoE 802.3af, Dzień/Noc, IR LEDs

PT kamera sieciowe, 2-megapiksele, PoE 802.3af, Dzień/Noc, IR LEDs FCS-6020 Wersja: 1 PT kamera sieciowe, 2-megapiksele, PoE 802.3af, Dzień/Noc, IR LEDs The LevelOne FCS-6020 is a quality yet cost-effective surveillance solution for the home and office. It is designed

Bardziej szczegółowo

KAM-TECH sklep internetowy Utworzono : 18 listopad 2014

KAM-TECH sklep internetowy Utworzono : 18 listopad 2014 MONITORING IP > kamery IP > kamery 2Mpx > Model : - Producent : BCS przetwornik: 1/2.8" 2MP PS CMOS rozdzielczość: 1920x1080 / 25kl/s interfejs: Ethernet 10/100 Base-T PoE+ 802.3at kompresja: H.264/ MJPEG/

Bardziej szczegółowo

Instrukcja konfiguracji usługi Wirtualnej Sieci Prywatnej w systemie Mac OSX

Instrukcja konfiguracji usługi Wirtualnej Sieci Prywatnej w systemie Mac OSX UNIWERSYTETU BIBLIOTEKA IEGO UNIWERSYTETU IEGO Instrukcja konfiguracji usługi Wirtualnej Sieci Prywatnej w systemie Mac OSX 1. Make a new connection Open the System Preferences by going to the Apple menu

Bardziej szczegółowo

Instrukcja obsługi. Rejestrator cyfrowy HD-SDI FLEX-4112HD-SDI

Instrukcja obsługi. Rejestrator cyfrowy HD-SDI FLEX-4112HD-SDI Instrukcja obsługi Rejestrator cyfrowy HD-SDI FLEX-4112HD-SDI UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane techniczne mogą różnić się w zależności

Bardziej szczegółowo

short user s manual skrócona instrukcja obsługi NVIP-2DN3001H/IRH-2P/GO

short user s manual skrócona instrukcja obsługi NVIP-2DN3001H/IRH-2P/GO short user s manual skrócona instrukcja obsługi NVIP-2DN3001H/IRH-2P/GO NVIP-2DN3001H/IRH-2P/GO User s manual(short form) ver.1.1 SAFETY PRECAUTIONS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE

Bardziej szczegółowo

KAM-TECH sklep internetowy Utworzono : 22 grudzień 2015

KAM-TECH sklep internetowy Utworzono : 22 grudzień 2015 MONITORING IP > kamery IP > kamery 3Mpx > Model : - Producent : BCS przetwornik: 1/3" 3MP PS Aptina CMOS wysokowydajny procesor DSP AMBARELLA rozdzielczość: 2048x1536 / 20kl/s interfejs: Ethernet 10/100

Bardziej szczegółowo

FCS-0030 Version: 2 Przewodowa Kamera IP H.264 Lighting LevelOne FCS- 0030 jest zaprojektowany do 24 - godzinn kamera z doskonałymi parametrami technicznymi, pozwala Zapewnia możliwość oglądania obrazu

Bardziej szczegółowo

Instrukcja obsługi. Rejestrator cyfrowy IP FLEX-22IP FLEX-88IP FLEX-169IP FLEX-2016IP FLEX-3625IP

Instrukcja obsługi. Rejestrator cyfrowy IP FLEX-22IP FLEX-88IP FLEX-169IP FLEX-2016IP FLEX-3625IP Instrukcja obsługi Rejestrator cyfrowy IP FLEX-22IP FLEX-88IP FLEX-169IP FLEX-2016IP FLEX-3625IP UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane

Bardziej szczegółowo

instrukcja obsługi NVRS-004DD NVRS-016DD

instrukcja obsługi NVRS-004DD NVRS-016DD instrukcja obsługi NVRS-004DD NVRS-016DD INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających

Bardziej szczegółowo

Stałopozycyjne kopułkowe kamera sieciowe, 2-megapiksele, PoE 802.3af, Dzień/Noc, IR LEDs

Stałopozycyjne kopułkowe kamera sieciowe, 2-megapiksele, PoE 802.3af, Dzień/Noc, IR LEDs FCS-3101 Wersja: 1 Stałopozycyjne kopułkowe kamera sieciowe, 2-megapiksele, PoE 802.3af, Dzień/Noc, IR LEDs FCS-3101 LevelOne to niewielkich rozmiarów i stylowe, efektywne kosztowo rozwiązanie nadzoru

Bardziej szczegółowo

KAM-TECH sklep internetowy

KAM-TECH sklep internetowy MONITORING IP > kamery IP > kamery 1.3Mpx > Model : Producent : BCS Kamera IP z bardzo dobrym przetwornikiem o dużej rozdzielczości. Dzięki temu idealnie nadaje się do systemów monitoringu gdzie wymagana

Bardziej szczegółowo

DI-514 2.4GHz Wireless Router

DI-514 2.4GHz Wireless Router This product can be set up using any current web browser, i.e., Internet Explorer 6 or Netscape Navigator 6.2.3. DI-514 2.4GHz Wireless Router Before You Begin 1. If you purchased this router to share

Bardziej szczegółowo

KAM-TECH sklep internetowy Utworzono : 09 listopad 2014

KAM-TECH sklep internetowy Utworzono : 09 listopad 2014 MONITORING IP > kamery IP > kamery 2Mpx > Model : - Producent : ReviZOOM Kamera IP XWB-201V kompaktowa zewnętrzna z podświetleniem w podczerwieni 2Mpx 3,3-12mm 1/2,8" Exmor CMOS progressive scan TDN IR

Bardziej szczegółowo

Szybki przewodnik instalacji TV-IP301 TV-IP301W

Szybki przewodnik instalacji TV-IP301 TV-IP301W Szybki przewodnik instalacji TV-IP301 TV-IP301W Spis treści Polski... 1 1. Zanim zaczniesz... 1 2. Instalacja sprzętu... 2 3. Konfiguracja kamery internetowej... 3 Rozwiązanie problemów... 5 Wersja 05.05.2006

Bardziej szczegółowo

KAM-TECH sklep internetowy Utworzono : 02 luty 2016

KAM-TECH sklep internetowy Utworzono : 02 luty 2016 MONITORING IP > kamery IP > kamery 3Mpx > MOTOZOOM IR Model : - Producent : Dahua Kamera IP z wydajnym algorytmem kompresji obrazu H.264 zapewniającym czyste i bardziej płynne przesyłanie obrazu w maksymalnej

Bardziej szczegółowo

Instrukcja obsługi. Kamera wolnoobrotowa zewnętrzna PTZ-660EF. Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia.

Instrukcja obsługi. Kamera wolnoobrotowa zewnętrzna PTZ-660EF. Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Instrukcja obsługi Kamera wolnoobrotowa zewnętrzna PTZ-660EF Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Odbiornik zgodny jest z warunkami dyrektywy 89/336/EEC dotyczącej

Bardziej szczegółowo

KAMERING / MONITORING IP. Kamery IP kopułkowe

KAMERING / MONITORING IP. Kamery IP kopułkowe Kamery IP kopułkowe GV-MDR120 Mpix GV-FE4301 GV-VD1530 GV-FE2301 Mpix Geovision GV-EFD2100-0F Przetwornik: 1/3" CMOS ze skanowaniem progresywnym, Rozdzielczość [Mpix]: 1,3, Wielkość obrazu [px]: 1280 x

Bardziej szczegółowo

4 Channel Video Server ACD-2200. Ver. 080331. Quick Installation Guide

4 Channel Video Server ACD-2200. Ver. 080331. Quick Installation Guide 4 Channel Video Server ACD-2200 Ver. 080331 Quick Installation Guide 1 1 Start 1.1 Zawartość opakowania ACD-2200 Karta gwarancyjna Płyta CD Akcesoria 1.2 Opis urządzenia 1. Numer kanału 2. Wejście wideo

Bardziej szczegółowo

Przewodnik szybkiej instalacji TV-IP201 TV-IP201W

Przewodnik szybkiej instalacji TV-IP201 TV-IP201W Przewodnik szybkiej instalacji TV-IP201 TV-IP201W Spis treści Polski... 1 1. Zanim zaczniesz... 1 2. Jak podłączyć... 2 3. CKonfiguracja kamery z serwerem web... 3 4. Użycie kamery IP bezprzewodowo (tylko

Bardziej szczegółowo

user s manual NVL-3MP2812D/IR

user s manual NVL-3MP2812D/IR user s manual NVL-3MP2812D/IR NVL-3MP2812D/IR, user s manual, ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements

Bardziej szczegółowo

TACHOGRAPH SIMULATOR DTCOSIM

TACHOGRAPH SIMULATOR DTCOSIM TACHOGRAPH SIMULATOR DTCOSIM Service Manual USB-KSIM interface General description The simulator is a device that is used as a replacement for tachograph in the vehicle where the tachograph is not mandatory,

Bardziej szczegółowo

user s manual Applications client for mobile devices NVR-3000 series NVR s

user s manual Applications client for mobile devices NVR-3000 series NVR s user s manual Applications client for mobile devices NVR-3000 series NVR s Applications client for mobile devices for 3000 series NVR s - user manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS ATTENTION!

Bardziej szczegółowo

User s manual NVIP-TDN3401H/IR/MPX2.0
