1 Instrukcja montażu

2

3 Ważne uwagi dotyczące bezpieczeństwa 4 Bezpieczeństwo dzieci 4 Charakterystyka urządzenia i wymagania instalacyjne 5 Parametry wnęki instalacyjnej: modele do zabudowy 6 Parametry wnęki instalacyjnej: modele do zabudowy 7 Przygotowanie do instalacji 8 Podłączenie prądu i wody 9 Wypoziomowanie 10 Układ ozdobnych paneli drzwiowych i dolnej szuflady modele do zabudowy 11 Przygotowanie paneli ozdobnych dla chłodziarki zabudowanej 13 Przygotowanie paneli ozdobnych dla chłodziarki zabudowanejze szklanymi drzwiami 14 Wymiary paneli dla modeli do zabudowy 15 Mocowanie paneli do drzwi i szuflady modele do zabudowy 16 Instalacja 18 Zestaw zabezpieczeń przed przewróceniem 23 Wentylacja 24 Kontrola po instalacji 25 Uruchomienie 25

4 Ważne uwagi dotyczące bezpieczeństwa Symbole używane w Instrukcji Uwaga Wskazówki ułatwiające prawidłowe użytkowanie urządzenia Ważne Zalecenia dotyczące zapobiegania uszkodzeniom urządzenia Ostrzeżenie Zalecenia w sprawie ochrony przed urazami ciała Bezpieczeństwo dzieci Jeżeli to urządzenie jest instalowane w miejsce urządzenia przeznaczonego do utylizacji, konieczne jest zapewnienie, że usuwane urządzenie nie stanowi niebezpieczeństwa dla dzieci: należy odciąć jego kabel zasilający i wyeliminować możliwość zamknięcia drzwi. Ta sama uwaga dotyczy instalowanego urządzenia na końcu jego okresu użytkowania. 4

5 Charakterystyka urządzenia i wymagania instalacyjne Wymiaryurządzeniadozabudowy 60 cm: d: 587 mm / w: 2050 mm / s: 575 mm 75 cm: d: 737 mm / w: 2050 mm / s: 575 mm 90 cm: d: 887 mm / w: 2050 mm / s: 575 mm Wymiaryurządzeniazfrontemzestalinierdzewnej/klasycznym 60 cm: d: 599 mm / w: 2050 mm / s: 600 mm 75 cm: d: 749 mm / w: 2050 mm / s: 600 mm 90 cm: d: 899 mm / w: 2050 mm / s: 600 mm Wymiaryurządzeniadozabudowyrazemzopakowaniem 60 cm: d: 650 mm / w: 2210 mm / s: 800 mm 75 cm: d: 800 mm / w: 2210 mm / s: 800 mm 90 cm: d: 950 mm / w: 2210 mm / s: 800 mm Masarazemzopakowaniem 60 cm: maksimum 230 kg 75 cm: maksimum 275 kg 90 cm: maksimum 295 kg Napięciezasilania prąd przemienny V 50 Hz Kabelzasilający dostarczany bez wtyczki Ciśnieniezasilaniawodąpitną 0,05 0,5 MPa (0,5 5 barów) Przewódprzyłączeniowywodny w zestawie, złącze 3/4 cala żeńskie, do kontaktu z żywnością Akcesoriadostarczanewzestawie zestaw montażowy do paneli zestaw zabezpieczeń przed przewróceniem zestaw połączeń bocznych klucz imbusowy 4 mm Potrzebnenarzędzia wkrętak z końcówką PH wiertarka do drewna i betonu wiertło do drewna 2,5 mm wiertło do betonu 8 mm klucz płaski otwarty 17 mm 5

6 Parametry wnęki instalacyjnej: modele do zabudowy A: przestrzeń dla wsporników zabezpieczających przed przewróceniem E: przestrzeń dla kabla zasilającego W: przestrzeń dla przewodu wodnego Minimalnawysokośćwnęki 2064 mm Minimalnaszerokośćwnęki 90 cm: 900 mm 75 cm: 750 mm 60 cm: 600 mm Zasięgotwartychdrzwi 90 cm: 1435 mm 75 cm: 1285 mm 60 cm: 1135 mm Kątotwarciadrzwi 105 Szerokość 90 cm: 899 mm 75 cm: 749 mm 60 cm: 599 mm Wysokość 2050±25 mm Głębokośćzdrzwiami(bezpanelu) 575 mm Ważne:Otwarcie drzwi o kąt 90 jest wystarczające do otwarcia i pełnego wysunięcia wewnętrznych szuflad, nawet w przypadku ustawienia urządzenia bezpośrednio przy ścianie. Jeżeli wymagany jest kąt otwarcia 105, urządzenie powinno być odsunięte od ściany na odległość pokazaną na rysunku. 100 (4 ) 140 (5 ½ ) 140 (5 ½ ) A A 100 (4 ) 575 ( ) 525 ( ) 15 (5 8 ) min 2064 (81 ¼ ) 90cm: 900 (35 ½ ) 75cm: 750 ( ) 60cm: 600 (23 ¾ ) 2050 (80 ¾ ) +25 (1 ) 1293 ( ) 20 (¾ ) E W E W 721 ( ) +25 (1 ) 465 ( ) 474 ( ) 231 (9 1 8 ) + 25 (1 ) 248 (9 ¾ ) + 25 (1 ) 90cm: 1435 (56 ½ ) 75cm: 1285 ( ) 60cm: 1135 (44 ¾ ) 947 (37 ¼ ) 90cm: 160 (6 3 8 ) 75cm: 125 (5 ) 60cm: 90 (3 ½ ) 575 ( ) 525 ( ) 90cm: 899 ( ) 75cm: 749 (29 ½ ) 60cm: 599 ( ) 10 (3 8 ) 105 Wymiary w nawiasach są w calach. 6

7 Parametry wnęki instalacyjnej: modele do zabudowy A: przestrzeń dla wsporników zabezpieczających przed przewróceniem E: przestrzeń dla kabla zasilającego W: przestrzeń dla przewodu wodnego Minimalnawysokośćwnęki 2064 mm Minimalnaszerokośćwnęki 90 cm: 900 mm 75 cm: 750 mm 60 cm: 600 mm Zasięgotwartychdrzwi 90 cm: 1435 mm 75 cm: 1285 mm 60 cm: 1135 mm Kątotwarciadrzwi 105 Szerokość 90 cm: 899 mm 75 cm: 749 mm 60 cm: 599 mm Wysokość 2050±25 mm Głębokośćzdrzwiami 600 mm Ważne:Otwarcie drzwi o kąt 90 jest wystarczające do otwarcia i pełnego wysunięcia wewnętrznych szuflad, nawet w przypadku ustawienia urządzenia bezpośrednio przy ścianie. Jeżeli wymagany jest kąt otwarcia 105, urządzenie powinno być odsunięte od ściany na odległość pokazaną na rysunku. 100 (4 ) 140 (5 ½ ) 140 (5 ½ ) A A 100 (4 ) 575 ( ) 525 ( ) 15 (5 8 ) min 2064 (81 ¼ ) 90cm: 900 (35 ½ ) 75cm: 750 ( ) 60cm: 600 (23 ¾ ) 2050 (80 ¾ ) +25 (1 ) 1293 ( ) 20 (¾ ) E W E W 721 ( ) +25 (1 ) 465 ( ) 474 ( ) 231 (9 1 8 ) + 25 (1 ) 248 (9 ¾ ) + 25 (1 ) 90cm: 1435 (56 ½ ) 75cm: 1285 ( ) 60cm: 1135 (44 ¾ ) 947 (37 ¼ ) 90cm: 160 (6 3 8 ) 75cm: 125 (5 ) 60cm: 90 (3 ½ ) 575 ( ) 525 ( ) 90cm: 899 ( ) 75cm: 749 (29 ½ ) 60cm: 599 ( ) 10 (3 8 ) 105 Wymiary w nawiasach są w calach. 7

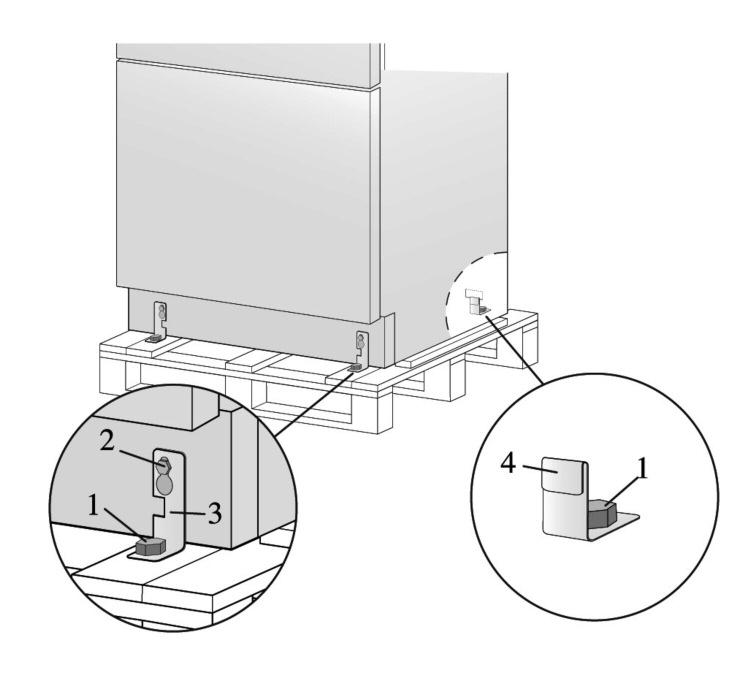

8 Przygotowanie do instalacji Transport do miejsca instalacji i rozpakowanie Ponieważ chłodziarka jest dużym i ciężkim urządzeniem, przed jej dostarczeniem należy sprawdzić, czy jest odpowiednia droga dostępu do miejsca instalacji (wymiary otworów drzwiowych, przestrzeń manewrowa na klatkach schodowych itp.). Urządzenie przymocowane jest do podstawy transportowej (palety) za pomocą czterech śrub, które należy odkręcić za pomocą klucza płaskiego 17 mm. Jest zalecane, aby do przemieszczania chłodziarki użyć ręcznego środka transportu poziomego, a podstawę usunąć dopiero na miejscu instalacji. Transport chłodziarki powinien odbywać się zawsze w pozycji pionowej. Jeżeli jednak nie jest to możliwe, można transportować urządzenie ułożone na jego tylnej ściance. Po dostarczeniu na miejsce instalacji chłodziarka, która jest wyposażona w cztery kółka, może zostać zdjęta z palety i ustawiona we właściwej pozycji. Kolejność czynności: Wykręcić cztery śruby 1 mocujące chłodziarkę do palety za pomocą klucza płaskiego 17 mm. Usunąć wsporniki mocujące 3 i 4. Aby usunąć przedni wspornik mocujący 3, należy kluczem nasadowym 13 mm odkręcić śrubę regulacyjną tylnego kółka 2 o 1 2 obroty (przy ponownym dokręcaniu śruby nie używać zbyt dużej siły, aby nie uszkodzić regulowanej stopki poziomującej). Za pomocą wózka transportowego o odpowiedniej nośności zdjąć urządzenie od tyłu i postawić je na podłodze. Postępować bardzo ostrożnie, aby nie uszkodzić podłogi. Delikatne podłogi muszą być zabezpieczone płytami ze sklejki, twardą tekturą lub podobnym materiałem. Urządzeniejestbardzociężkie. Wczasiejegoprzemieszczanianależyzachowaćmaksymalnąostrożność,abyuniknąćobrażeń. Transportchłodziarkipowinienodbywaćsięzawszewpozycjipionowej. Podżadnympozoremniepochylaćurządzeniadoprzodu. 8

9 Podłączenie prądu i wody Do podłączenia urządzenia do sieci elektrycznej niezbędne jest gniazdo typu F (Schuko) 16 A lub typu G (brytyjskie) 13 A z uziemieniem i łatwo dostępnym wyłącznikiem wielobiegunowym. Przyłącze do sieci wodociągowej (dla urządzeń z kostkarkami do lodu) powinno być wyposażone w kran z męskim gwintem 3/4 cala. Należy zapewnić łatwy dostęp do złącza po zainstalowaniu chłodziarki. W zestawie chłodziarki znajduje się elastyczny przewód do wody i zestaw uszczelnień do instalacji wysokociśnieniowych; spełniają one wymagania przepisów dotyczących produktów spożywczych. Wkład do filtra wodnego dołączony do urządzenia powinien zostać zainstalowany zgodnie z odnośną instrukcją. Należy użyć wyłącznie nowego przewodu wodnego i nowych uszczelek dostarczonych razem z urządzeniem. Jeżeli na miejscu instalacji pozostał stary przewód wodny wraz z uszczelkami należy je zutylizować. Długość kabla elektrycznego: 2,0 m Długość przewodu przyłączeniowego wody: 2,5 m Zasilanie elektryczne: źródła alternatywne i automatyka domowa Jeżeli energia elektryczna pozyskiwana jest ze źródeł alternatywnych (ogniwa fotowoltaiczne, studnie geotermalne itp.) lub gdy wykorzystywany jest system automatyki domowej konieczne jest zainstalowanie zestawu Alternative Energy Kit w celu zintegrowania urządzenia z układem elektrycznym. Filtrnaprzyłączuwodnymniemożesłużyćdo uzdatnianiawodynienadającejsiędopicia. Chłodziarkapowinnabyćpodłączonawyłącznie dosystemudoprowadzającegowodępitną. Nieużywaćprzedłużaczyirozgałęziaczy elektrycznych. Jeżeliurządzeniejestpodłączonedosieci wodociągowej,przedzakręceniemwodynależy wyłączyćkostkarkę(naciskającprzycisk na panelusterowania). E W 9

10 Podłączenie prądu i wody Tylna strona chłodziarki Tylna strona chłodziarki Złącze wodne Kolejność czynności: Rozwinąć kabel elektryczny i przyłączyć go bezpośrednio do gniazda sieciowego. Upewnić się, że urządzenie jest w stanie gotowości (Stand by) i że żadne światła nie świecą. W przeciwnym wypadku nacisnąć przycisk, aby je wyłączyć. Przykręcić jeden koniec przewodu wodnego do złącza na tylnej ściance chłodziarki 1. Drugi koniec przewodu przykręcić do kranu, wykorzystując uszczelkę znajdującą się w zestawie użytkownika 2. Wypoziomowanie Wypoziomować chłodziarkę za pomocą przednich stopek poziomujących i regulowanych tylnych kółek. Kolejność czynności: Po zdjęciu dolnego cokołu lub kratki (przymocowanych za pomocą magnesów) ustawić wysokość stopek poziomujących 1, używając klucza płaskiego 17 mm. Następnie wyregulować wysokość tylnych kółek, pokręcając umieszczonymi z przodu śrubami regulacyjnymi 2 w obie strony zgodnie z potrzebą. Założyć z powrotem cokół lub kratkę. 10

11 Układ ozdobnych paneli drzwiowych i dolnej szuflady modele do zabudowy Wymiary paneli zostały podane w tabeli i na rysunkach na stronach Jeżeli jednak zachodzi konieczność wyrównania z innymi elementami wyposażenia kuchennego, panel drzwiowy może sięgać wyżej niż górna krawędź drzwi chłodziarki, a panel szuflady może być niższy od krawędzi szuflady. Panele są montowane za pomocą specjalnych łączników, mocowanych do regulowanych elementów na drzwiach i szufladzie, oraz wsporników unieruchamiających panele we właściwym położeniu w kierunku pionowym. Łączniki, wsporniki i śruby mocujące są dołączone do urządzenia i powinny być użyte zgodnie z instrukcją. Kolejność czynności: Panele należy przygotować do montażu na chłodziarce zgodnie z poniższymi krokami (pracując po tylnej stronie paneli). Paneldrzwiowy Narysować linię dzielącą szerokość panelu na połowy 1. Zaznaczyć pozycję wsporników na panelu w odniesieniu do jego dolnej krawędzi 2. Korzystając z odpowiedniej tabeli, zaznaczyć zewnętrzny i wewnętrzny otwór 3. 11

12 Układ ozdobnych paneli drzwiowych i dolnej szuflady modele do zabudowy Ułożyć wsporniki na ich oznaczonych miejscach i dokładnie je ustawić 4, następnie wywiercić otwory w panelu, zwracając uwagę, aby go nie przewiercić 5. Przykręcić wsporniki do panelu 6. Panelszuflady Przygotowanie panelu szuflady należy wykonać zgodnie z instrukcją do panelu drzwiowego, jednak odległości należy mierzyć od górnej krawędzi panelu 7. Wsporniki mocujące są ustawiane w odwrotnym kierunku 8 (patrz rys. 4 i 8). 12

13 Przygotowanie paneli ozdobnych dla chłodziarki zabudowanej 90cm 75cm 60cm Zawiasyzlewej Zawiasyzprawej Zawiasyzlewej Zawiasyzprawej Zawiasyzlewej Zawiasyzprawej A B 355, C , D ,5 236,5 E ,5 276,5 F/G 354,5 354,5 279,5 279,5 203,5 203,5 Pozycjaotworów 13

14 Przygotowanie paneli ozdobnych dla chłodziarki zabudowanej ze szklanymi drzwiami 90cm 60cm Zawiasyzlewej Zawiasyzprawej Zawiasyzlewej Zawiasyzprawej A D ,5 236,5 E ,5 276,5 F/G 354,5 354,5 203,5 203,5 H I Wymiaryoknadrzwiowego Pozycjaotworów A min 130 (5 1 8 ) 6,5 (¼ ) 6,5 (¼ ) 1075 ( ) 90cm: 627 ( ) 60cm: 327 ( ) 135 (5 3 8 ) 135 (5 3 8 ) 115 (4 ½ ) 1273 ( ) 1152,5 ( ) 650,5 ( ) 148,5 (5 7 8 ) 34 (1 3 8 ) B C min 1320 (52 ) 507,5 (20 ) 382 ( ) 100 (4 ) B 34 (1 3 8 ) 13 (½ ) B max 635 (25 ) D D 14

15 Wymiary paneli dla modeli do zabudowy Seria Szerokość A drzwi/szuflady Szerokość wycięcia w drzwiach B 90 cm cm cm Przykłady obliczeń Zabudowa w szafie kuchennej o całkowitej wysokości 2160 mm i wysokości cokołu 150 mm. (UWAGA: Wysokość stopki poziomującej jest przyjęta jako 0). Obliczenia dla szuflady: Cokół = 37 mm g = 577 mm Obliczenia dla panelu górnego: = 110 mm g = 1430 mm Obliczenie wysokości całkowitej: = 2160 mm 15

16 Mocowanie paneli do drzwi i szuflady modele do zabudowy Po przymocowaniu wszystkich wsporników i łączników do paneli można rozpocząć montaż dolnej szuflady. Kolejność czynności: Wkręcić lekko wkręt w element złączny 1. Przyczepić panel dolnej szuflady, zaczynając od łączników na samym dole 2. Jest teraz możliwe wyrównanie wysokości panelu z sąsiadującymi szafkami za pomocą dolnych wsporników regulacyjnych 3 przez wkręcanie i wykręcanie wkrętów zgodnie z potrzebą. Przy niecałkowicie dokręconych wkrętach poruszać panelem na boki w celu ich wyrównania z innymi panelami bądź sąsiednimi elementami wyposażenia. Dopasowanie głębokości: od strony wewnętrznej szuflady, po uniesieniu magnetycznej uszczelki wyregulować pozycję panelu, oddalając go lub przybliżając do drzwi za pomocą otworów 4, a następnie mocując panel przy użyciu otworów 5. Powyregulowaniupanelufrontowegonależyupewnićsię,żeuszczelkazostałaprawidłowo osadzonaidrzwi/szufladazamykająsięprawidłowo,niepowodującbłędówfunkcjonalnych urządzenia. 16

17 Mocowanie paneli do drzwi i szuflady modele do zabudowy Przyczepić panel do elementów mocujących, zaczynając od górnych wsporników regulacyjnych 6. Jest teraz możliwe wyrównanie panelu z sąsiednimi szafkami za pomocą wsporników regulacyjnych i małych wsporników 7 i 8. Dopasowanie w pionie: wkręcać lub wykręcać wkręty ze wsporników w celu podniesienia lub obniżenia panelu 9. Dopasowanie głębokości: od strony wewnętrznej drzwi, po uniesieniu magnetycznej uszczelki wyregulować pozycję panelu, oddalając go lub przybliżając do drzwi za pomocą otworów 10, a następnie mocując panel przy użyciu otworów 11. Po wyregulowaniu panelu frontowego należy upewnić się, że uszczelka została prawidłowo osadzona i drzwi/szuflada zamykają się prawidłowo, nie powodując błędów funkcjonalnych urządzenia. 17

18 Montaż Instalacja w zabudowie pojedyncze urządzenie W przypadku instalacji w zabudowie konieczne jest zakrycie szczelin pomiędzy chłodziarką a sąsiednimi szafkami, do czego służą dostarczone profile krawędziowe i aluminiowe ramki osłonowe. Kolejność czynności: Wsunąć chłodziarkę do jej wnęki instalacyjnej 1. Jeżeli urządzenie jest instalowane we wnęce lub wewnątrz zamkniętej struktury, konieczne jest utworzenie szybu wentylacyjnego w tylnej części wnęki, umożliwiającego prawidłowy przepływ powietrza z tyłu urządzenia. Aby uniknąć przegrzewania, wystarczy 5-milimetrowa szczelina. Panele frontowe powinny być zawsze zamontowane na drzwiach i szufladzie przed wprowadzeniem chłodziarki na jej ostateczne miejsce we wnęce lub wewnątrz struktury. Urządzenie należy połączyć z przylegającymi szafkami za pomocą profili krawędziowych uprzednio zamocowanych na urządzeniu 2. Operacja ta będzie łatwiejsza do przeprowadzenia przy otwartych drzwiach i szufladzie. Urządzenie należy połączyć z przylegającymi szafkami za pomocą profili krawędziowych uprzednio zamocowanych na urządzeniu 2. Operacja ta będzie łatwiejsza do przeprowadzenia przy otwartych drzwiach i szufladzie. Sprawdzić spoziomowanie chłodziarki, dokonując w razie potrzeby korekty za pomocą stopek i kółek regulacyjnych. Montaż profilowanych ramek osłonowych: wprowadzić je w kierunku bocznym, a następnie docisnąć aż do usłyszenia kliknięcia 3. Montaż profili krawędziowych Chłodziarka Ściana lub mebel Ściana lub mebel A Element łączący B Ramka aluminiowa 18

19 Montaż Instalacja w zabudowie dwa lub więcej urządzeń Potrzebne akcesoria dostarczane na osobne zamówienie: Zestaw złączy centralnych Do zakrycia szczelin pomiędzy chłodziarką a sąsiednimi szafkami służą dostarczone specjalne profile krawędziowe i aluminiowe ramki osłonowe. Kolejność czynności: Ustawić urządzenie przed jego miejscem instalacji, zostawiając z tyłu wystarczającą przestrzeń roboczą 1. 1 Przejść na tył urządzenia, aby zamontować elementy łącznikowe: przymocować górny i dolny łącznik do krawędzi jednego z urządzeń, a następnie do drugiego z nich 2. 2 Zestawić urządzenia bocznymi powierzchniami do siebie i połączyć je z przodu, mocując dwa profile dostarczonymi wkrętami 3. Przymocować łącznik na górnej powierzchni urządzeń zgodnie z rys Na koniec zamocować centralną ramkę osłonową na profilach centralnych, dociskając ją aż do usłyszenia kliknięcia 5. 19

20 Montaż Po wykonaniu czynności opisanych w poprzednich krokach wsunąć urządzenia na ich właściwe miejsce 6. Jeżeli urządzenie jest instalowane we wnęce lub wewnątrz zamkniętej struktury, konieczne jest utworzenie szybu wentylacyjnego w tylnej części wnęki, umożliwiającego prawidłowy przepływ powietrza z tyłu urządzenia. Aby uniknąć przegrzewania, wystarczy 5-milimetrowa szczelina. Panele frontowe powinny być zawsze zamontowane na drzwiach i szufladzie przed wprowadzeniem chłodziarki na jej ostateczne miejsce we wnęce lub wewnątrz struktury. 6 Sprawdzić spoziomowanie chłodziarki, dokonując w razie potrzeby korekty za pomocą stopek i kółek regulacyjnych. Urządzenie należy połączyć z przylegającymi szafkami za pomocą profili krawędziowych uprzednio zamocowanych na urządzeniu 7. Operacja ta będzie łatwiejsza do przeprowadzenia przy otwartych drzwiach i szufladzie. Zamontować ramki osłonowe na profilach, wprowadzając je w kierunku bocznym a następnie dociskając aż do usłyszenia kliknięcia Montaż profili krawędziowych i centralnych Chłodziarka Chłodziarka Ściana lub mebel Ściana lub mebel A Element łączący B Ramka aluminiowa DElement łączący E Ramka aluminiowa 20

21 Montaż Instalacja wolnostojąca dwa lub więcej urządzeń Potrzebne akcesoria dostarczane na osobne zamówienie: Zestaw złączy centralnych Zestaw do instalacji wolnostojącej Do zakrycia przestrzeni pomiędzy urządzeniem a sąsiednimi strukturami można zastosować profile aluminiowe. Kolejność czynności: Ustawić urządzenie przed jego miejscem instalacji, zostawiając z tyłu wystarczającą przestrzeń roboczą. 1 Ściągnąć samoprzylepną osłonę z izolacyjnego panelu przeciwkondensacyjnego i przymocować go do bocznej ścianki jednego z urządzeń 1. Przejść na tył urządzenia, aby zamontować elementy łącznikowe: przymocować górny i dolny łącznik do krawędzi jednego z urządzeń, a następnie do drugiego z nich 2. 2 Zestawić urządzenia bocznymi powierzchniami do siebie i połączyć je z przodu, mocując dwa profile dostarczonymi wkrętami 3. Przymocować łącznik na górnej powierzchni urządzeń zgodnie z rys Na koniec zamocować centralną ramkę osłonową na profilach centralnych, dociskając ją aż do usłyszenia kliknięcia

22 Montaż Założyć panele boczne na urządzeniu, montując je na profilach krawędziowych 7 uprzednio przymocowanych do urządzenia. 7 Zamontować aluminiowe osłony 8 na każdym z profili krawędziowych, dociskając je do momentu zatrzaśnięcia. 8 Zamontować panel górny 9 na górnej powierzchni urządzenia za pomocą wkrętów wchodzących w skład zestawu. Wyregulować wysokość urządzenia za pomocą stopek poziomujących i tylnych kółek. 9 Montaż paneli bocznych i profili centralnych Chłodziarka Chłodziarka A Element łączący B Ramka aluminiowa D Złącze centralne E Osłona centralna z systemem połączeń H Panel boczny 22

23 Zestaw zabezpieczeń przed przewróceniem Aby zapobiec przewróceniu się chłodziarki, dostępny jest na zamówienie zestaw długich wsporników, pozwalający zachować znaczną odległość od ściany. Należy bezwzględnie zainstalować te wsporniki w górnej części urządzenia i przykręcić je do ściany. Kolejność czynności: Wsporniki powinny być przymocowane zgodnie z rysunkiem za pomocą dostarczonych wkrętów i kołków rozporowych. Umieścić wspornik na górnej powierzchni urządzenia tak, aby dotykał ściany w miejscu otworów Zaznaczyć pozycje otworów na ścianie 2. 2 Nawiercić otwory w ścianie wiertłem 8 mm i wprowadzić kołki rozporowe 3. 3 Ponownie umieścić wsporniki na ich miejscach i przykręcić je w pierwszej kolejności do szafki, a następnie do ściany 4. 4 Abyzapobiecprzewróceniusięchłodziarki,należybezwzględnieprzymocowaćjądościanyza pomocądwóchspecjalnychwsporników. 23

24 Otwory wentylacyjne System wymuszonego obiegu powietrza zapewnia wentylację z wykorzystaniem kratki wlotowej usytuowanej w dolnej przedniej części urządzenia. Jeżeli w umeblowaniu kuchni uwzględniono cokół, należy w nim wykonać otwór/otwory w celu umożliwienia właściwego przepływu powietrza, zgodnie z rysunkiem. Kształt, wymiary i liczba otworów jest dowolna, pod warunkiem, że ich całkowita powierzchni jest nie mniejsza, niż 50% powierzchni odnośnej części cokołu. W powyższym przypadku zalecane jest zdemontowanie przedniej kratki wentylacyjnej urządzenia dla zapewnienia lepszego obiegu powietrza. Kratka jest przymocowana do chłodziarki za pomocą płytek magnetycznych i może być łatwo zdjęta przez użytkownika (patrz wskazówki dotyczące czyszczenia i usuwania kurzu). Jeżeli kratka wentylacyjna jest częściowo przesłonięta przez cokół, wskazane jest jej usunięcie w celu poprawienia przepływu powietrza. 90cm 75cm 60cm A (22 ) B > 100 C 10 50% B C A C 100 (4 ) 24

25 Kontrola po instalacji Sprawdzić prawidłową instalację przednich stopek poziomujących. Sprawdzić, czy nie ma przecieku z układu wodnego i czy kran odcinający jest łatwo dostępny. Sprawdzić poprawność wykonania połączenia elektrycznego oraz łatwość dostępu do gniazda sieciowego i wyłącznika wielobiegunowego. Sprawdzić dokładność wyrównania urządzenia z sąsiednimi strukturami. Sprawdzić, czy taśma samoprzylepna i zewnętrzne oraz wewnętrzne tymczasowe elementy zabezpieczające zostały całkowicie usunięte. Sprawdzić dokładność zamykania drzwi oraz płynność przesuwania się szuflad i półek. Uruchomienie Przed uruchomieniem wetknąć wtyczkę chłodziarki do gniazda sieci elektrycznej: na tym etapie po otwarciu drzwi na wyświetlaczu panelu sterowania zwykle pojawia się komunikat Stand by (stan gotowości), a wszystkie przyciski panelu pozostają nieaktywne. Aby włączyć wszystkie komory urządzenia, należy nacisnąć przycisk Unit na 3 sekundy. Na wyświetlaczu pojawi się na około 2 minuty komunikat Initial test (test wstępny). Po zakończeniu tej fazy włączy się sprężarka i będzie pracować do momentu ustalenia się domyślnej wartości temperatury, ustawionej fabrycznie. Trzeba wziąć pod uwagę, że ten etap może trwać nawet kilka godzin. Jeżeli urządzenie wyposażone jest w kostkarkę do lodu, przed jego włączeniem należy upewnić się, że wkład filtra został zamontowany, a układ wodny napełniony. W tym celu konieczne jest wyłączenie kostkarki. Nacisnąć jednocześnie przycisk Enter i Ice Maker, co zapoczątkuje napełnianie wodą, które może trwać kilka minut. Po jego zakończeniu włączyć kostkarkę, naciskając przycisk. Inne informacje dotyczące użytkowania chłodziarki można znaleźć w Instrukcji obsługi. Jeżeliprzypierwszymuruchomieniuniepojawisiękomunikat Standby,aleinneinformacje, takiejak Fridgetoowarm, Frescotoowarm, Freezertoowarm sąwyświetlane,lubteż gdypojawiąsięsygnałydźwiękowe oznaczato,żeurządzenierozpoczęłojużproceschłodzenia. Wtakimprzypadkunależywyłączyćwszystkiesygnałyakustyczneprzeznaciśnięcieprzycisku Alarm,zamknąćdrzwiizaczekać,ażzostanieosiągniętazadanatemperatura. Temperaturawchłodziarcemusiosiągnąćprawidłowąwartośćprzedumieszczeniemwniej jakichkolwiekproduktówspożywczych. 25

26

27

28 Printed in Italy r 03/ PL
