100% aluminium. ThermoKey jest w stanie wyprodukować bloki mikrokanałowe MCHX o długości do 6 m

Transkrypt

1 Profil firmy

2 100% aluminium ThermoKey jest w stanie wyprodukować bloki mikrokanałowe MCHX o długości do 6 m

3 Heat Exchange Solutions ThermoKey Współpraca z ThermoKey to przyjemność 03

4 ThermoKey Heat Exchange Solutions 3,5 miliarda jabłek Każdego roku na świecie nasze chłodnice pomagają przechować ponad 500 tysięcy ton jabłek: jedno jabłko na dwóch mieszkańców naszej planety. 32,263 Megawatów Nasz Suche Chłodnice Cieczy zainstalowane na całym świecie mogłyby schłodzić o 5 stopni temperaturę rzeki Pad - najdłuższej rzeki Włoch. Rynek 1,0 miliarda Euro Wymienniki ciepła reprezentują stale rosnący rynek. Wpływają na zasoby środowiska i jakość poziomu życia. Na każdy kilowat zużyty codziennie do schłodzenia pomieszczeń, przypadają 4 kw na chłodzenie żywności, transport i przemysł. Działanie dla wspólnego dobra Jesteśmy nowoczesną, liczącą się w sektorze firmą. Prowadzimy działalność z dbałością o zużycie energii, materiałów nadających się do przetworzenia, bezpieczeństwo oraz najwyższe standardy jakości 04

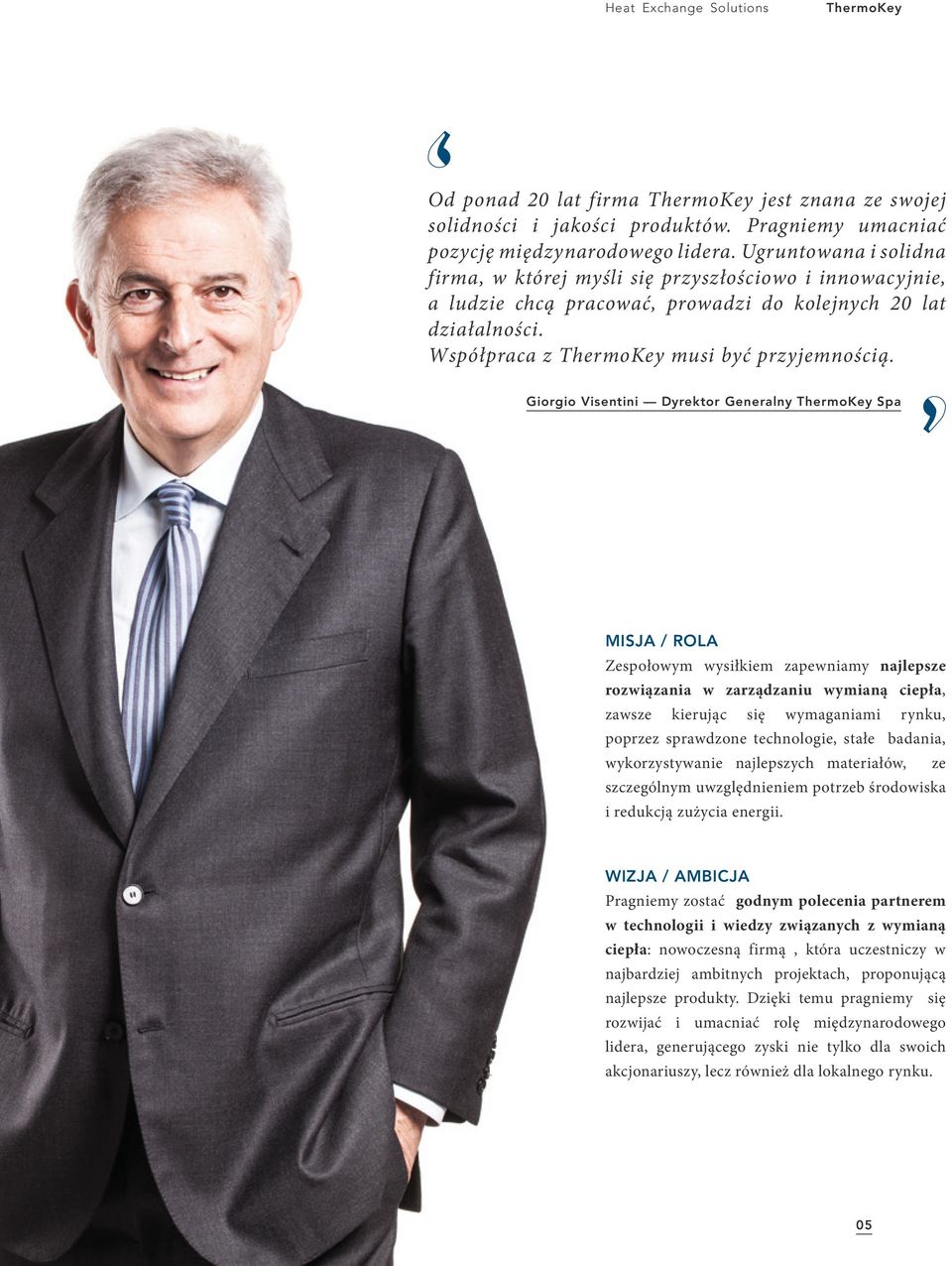

5 Heat Exchange Solutions ThermoKey Od ponad 20 lat firma ThermoKey jest znana ze swojej solidności i jakości produktów. Pragniemy umacniać pozycję międzynarodowego lidera. Ugruntowana i solidna firma, w której myśli się przyszłościowo i innowacyjnie, a ludzie chcą pracować, prowadzi do kolejnych 20 lat działalności. Współpraca z ThermoKey musi być przyjemnością. Giorgio Visentini Dyrektor Generalny ThermoKey Spa MISJA / ROLA Zespołowym wysiłkiem zapewniamy najlepsze rozwiązania w zarządzaniu wymianą ciepła, zawsze kierując się wymaganiami rynku, poprzez sprawdzone technologie, stałe badania, wykorzystywanie najlepszych materiałów, ze szczególnym uwzględnieniem potrzeb środowiska i redukcją zużycia energii. WIZJA / AMBICJA Pragniemy zostać godnym polecenia partnerem w technologii i wiedzy związanych z wymianą ciepła: nowoczesną firmą, która uczestniczy w najbardziej ambitnych projektach, proponującą najlepsze produkty. Dzięki temu pragniemy się rozwijać i umacniać rolę międzynarodowego lidera, generującego zyski nie tylko dla swoich akcjonariuszy, lecz również dla lokalnego rynku. 05

6 ThermoKey Heat Exchange Solutions Fabryka zaprojektowana by zostać liderem na rynku 32,000 m 2 POWIERZCHNI PRODUKCYJNEJ A B C Biura / Produkcja 14,000 m 2 Produkcja Skraplaczy Mikrokanałowych TKMicro - 10,000 m 2 Produkcja Bloków Lamelowych - 8,000 m 2 Możliwość powiększenia powierzchni produkcyjnej 10,000 m 2 P A B C Staw Autostrada A4 Triest Austria Słowenia Wenecja B A 06

7 Heat Exchange Solutions ThermoKey STRATEGICZNE POŁOŻENIE 1 Korytarz 5 - LizbonaàKijow 2 Korytarz 1 - PalermoàBerlin 3 Autostrada do Wiednia 4 Port w Wenecji 5 Port w Trieście 2 Triest Wenecja 4 5 PÓŁNOCNO-WSCHODNI OKRĘG PRZEMYSŁOWY WŁOCH 80% producentów agregatów wody lodowej Centrum Know-how Platforma logistyczna 1 2 C 07

8 ThermoKey Heat Exchange Solutions NASZE ATUTY Dzięki naszemu doświadczeniu, jesteśmy w stanie zaoferować rozwiązania dla klimatyzacji, chłodnictwa i chłodzenia procesów przemysłowych. Dzięki skraplaczom Mikrokanałowym TKMicro jesteśmy jedyną firmą w Europie, która jest w stanie wyprodukować bloki dla branży HVAC/R o długości do 6 metrów. Oferujemy rozwiązania "na miarę", dostosowane do potrzeb indywidualnego odbiorcy. CERTYFIKATY JAKOŚCI od 2000 TÜV Certificate on Industrial Unit Cooler od 2002 UNI EN ISO 9001:2008 Quality System od 2005 UNI EN ISO 14001:2004 Environmental Management System od 2006 GOST Certificate od 2008 TÜV Certificate on Turbo-Line Condenser od 2009 TÜV Certificate against Legionella for ThermoKey Air Fresh System od 2010 BS OHSAS 18001:2007 Occupational Health and Safety Management System Ponad 20 lat sukcesów ZAŁOŻENIE FIRMY BLOKI Z OKRĄGŁYMI RURKAMI ZE STALI NIERDZEWNEJ ODDZIAŁ THERMOKEY W NIEMCZECH ZIELONY CZYNNIK CHŁODNICZY R744 PRZEMYSŁOWE SUCHE CHŁODNICE CIECZY Założona z myślą o produkcji gospodarczych i przemysłowych wymienników ciepła, firma ThermoKey nieustannie powiększa ofertę swoich produktów. Pierwsza firma we Włoszech produkująca bloki z rurkami ze stali nierdzewnej w technologii spawania TIG. Niemiecki oddział firmy powstał, by zmierzyć się z najważniejszym rynkiem, jeśli chodzi o wymagania w odniesieniu do wykonania i jakości produkcji. Firma otwiera również Biura Przedstawicielskie w Rosji, Polsce i Francji. Czynnik chłodniczy R744 (CO 2) Został włączony do oferty naturalnych czynników (obok już stosowanych NH3), w ramach oferowanych chłodnic z serii specjalnej. Nowa oferta stworzona została jako odpowiedź na konieczność odbioru ciepła, generowanego w wyniku procesów technologicznych zachodzących w elektrowniach. Został opracowany bezpieczny i szybki Wewnętrzny System Oczyszczania do okresowego czyszczenia bloków lamelowych chłodnic przemysłowych

9 ThermoKey Zasięg działania Thermokey Biura Thermokey ZAKŁAD ALUMINIOWYCH WYMIENNIKÓW CIEPŁA MIKROKANAŁOWE WYMIENNIKI CIEPŁA PROGRAM DOBOROWY NOWE INWESTYCJE INNOWACJE W THERMOKEY Powstaje nowa, największa we Włoszech fabryka, w pełni nastawiona na produkcję aluminiowych wymienników ciepła (10,000 m 2 ) Pierwsza firma na świecie będąca w stanie produkować 6-metrowe bloki mikrokanałowe dla potrzeb rynku HVAC/R, przy użyciu linii produkcyjnej o kontrolowanej atmosferze. Rozwój własnego programu do obliczeń termodynamicznych dla doboru bloków mikrokanałowych, weryfikacja obliczeń w tunelu aerodynamicznym oraz testy certyfikowanego laboratorium TÜV w Monachium. Projekt realizowany we współpracy z Uniwersytetem w Oregon, Uniwersytetem w Wiedniu oraz Uniwersytetem w Padwie. Dzięki nowym inwestorom oraz zmianom w Zarządzie, ThermoKey zyskuje niezależność i wprowadza nowy plan wzrostu, poprzez stały rozwój dobrze znanej technologii aluminiowej oraz produkcję bardziej wydajnych i ekologicznych urządzeń. ThermoKey rozpoczyna produkcję bloków mikrokanałowych MCHX z profilami 25 mm oraz wprowadza innowacyjny system adiabatyczny Wet Fin System (WFS)

10 ThermoKey Heat Exchange Solutions Rozwiązania ThermoKey Setki klientów wybierają nas od lat ze względu na nasze kompetencje w stosowaniu rozwiązań w wielu sektorach (przemysł spożywczy, energetyka, placówki ochrony zdrowia...) dzięki szerokiej gamie oferowanych produktów. ENERGIA & CHŁO- DZENIE PROCESOWE KLIMATYZACJA CHŁODNICTWO SUCHE CHŁODNICE CIECZY SERII POWER-LINE SUCHE CHŁODNICE CIECZY SERII POWER-J SUCHE CHŁODNICE CIECZY SERII SUPER POWER-LINE SKRAPLACZE MIKROKANAŁOWE SKRAPLACZE SERII TURBO-LINE SKRAPLACZE SERII TURBO J CHŁODNICE KOMERCYJNE CHŁODNICE KOMERCYJNE Z PODWÓJNYM ROZDMUCHEM CHŁODNICE PRZEMYSŁOWE CHŁODNICE PRZEMYSŁOWE Z PODWÓJNYM ROZDMUCHEM CHŁODNICE SZOKOWE CHŁODNICE DO CHŁODZENIA OWOCÓW CHŁODNICE Z WENTYLATORAMI PROMIENIOWYMI BLOKI Z OKRĄGŁYMI RURKAMI BLOKI MIKROKANAŁOWE Wymagania Produkty na miarę Niezawodność i łatwość obsługi Wysoka wydajność Wymagania Zdrowie ludzi Praktyczność sprzętu poprzez usuwanie wytworzonego ciepła Wysoka wydajność energetyczna Wymagania Zachowanie świeżości i właściwości żywności Stabilne działanie w czasie Produkty spełniające wymagania sanitarne 10

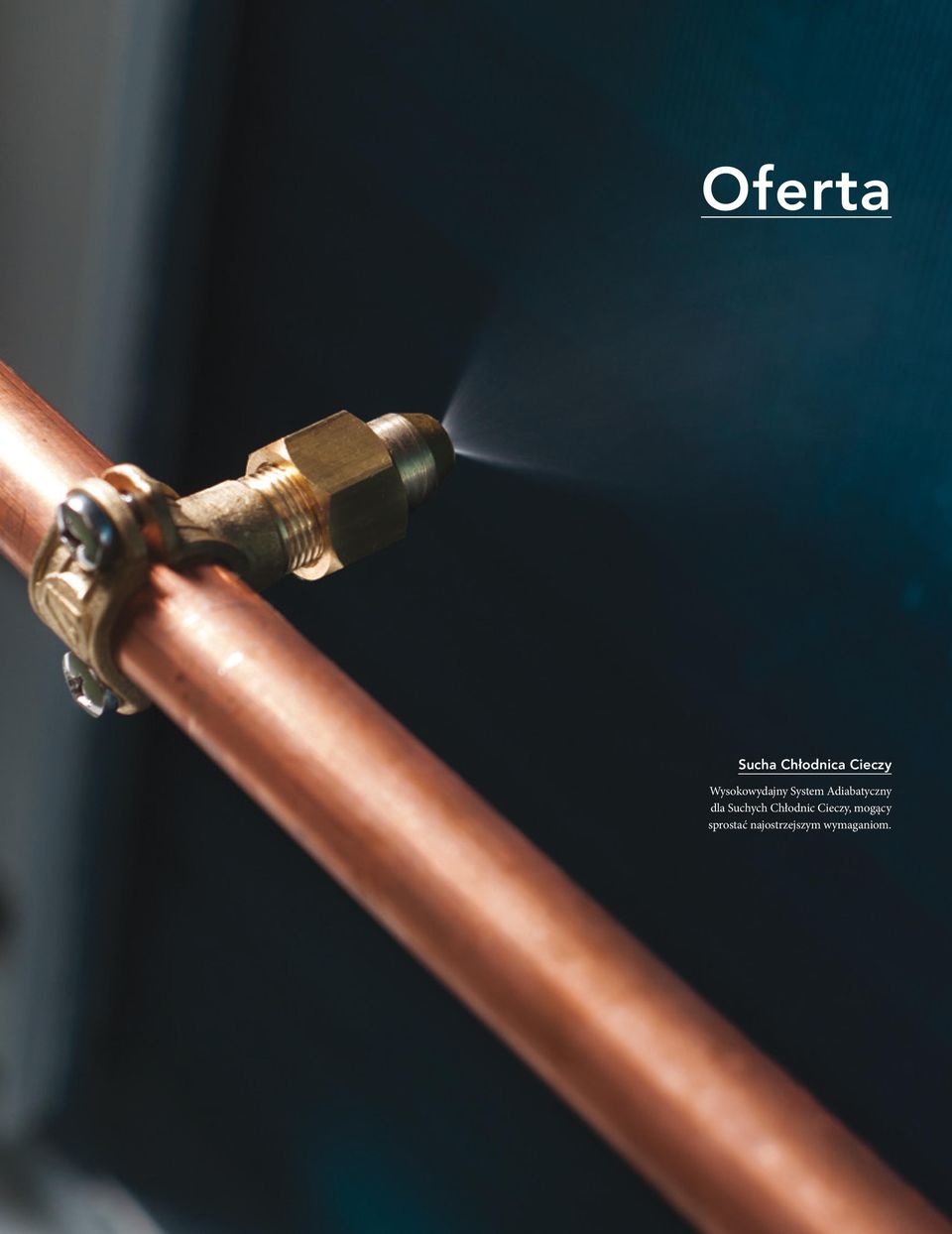

11 Heat Exchange Solutions ThermoKey Oferta Sucha Chłodnica Cieczy Wysokowydajny System Adiabatyczny dla Suchych Chłodnic Cieczy, mogący sprostać najostrzejszym wymaganiom. 11

12 ThermoKey Heat Exchange Solutions Suche Chłodnice Cieczy Poprzez powietrze i obieg zamknięty bez potrzeby zużycia wody - rozpraszają zbędne, wygenerowane w procesie produkcji ciepło z elektrowni, silników, odlewni. SUCHE CHŁODNICE CIECZY SERII POWER-LINE Przeznaczenie Odbiór ciepła Zakres wydajności Od 8 do 1100 kw (glikol etylenowy 35%, Tw1=40 C, Tw2=35 C, T1=25 C) Wentylatory Średnica Ø 500, 630, 800, 900, 1000 mm, z silnikiem AC lub EC Zalety Wysokowydajna geometria Modułowa konstrukcja, 1-16 wentylatorów 8 poziomów hałasu Wężownica z miedzi lub stali nierdzewnej AISI 304 Blok lamelowy dostępny w szerokim zakresie materiałów Kompletna oferta akcesoriów Obudowa ze stali ocynkowanej lakierowana proszkowo SUCHE CHŁODNICE CIECZY SERII POWER-J Przeznaczenie Odbiór ciepła Zakres wydajności Od 70 do 1600 kw (glikol etylenowy 35%, Tw1=40 C, Tw2=35 C, T1=25 C) Wentylatory Średnica Ø 900, 1000 mm, z silnikiem AC lub EC Zalety Wysokowydajna geometria Modułowa konstrukcja, 2-16 wentylatorów 8 poziomów hałasu Wężownica z miedzi lub stali nierdzewnej AISI 304 Blok lamelowy dostępny w szerokim zakresie materiałów Kompletna oferta akcesoriów System AFS (Air Fresh System) dostępny na życzenie Obudowa ze stali ocynkowanej lakierowana proszkowo SUCHE CHŁODNICE CIECZY SERII SUPER POWER-J Przeznaczenie Odbiór ciepła Zakres wydajności Od 290 do 2200 kw (glikol etylenowy 35%, Tw1=40 C, Tw2=35 C, T1=25 C) Wentylatory Średnica Ø 900, 1000 mm, z silnikiem AC lub EC Zalety maksymalizacja cech użytkowych przy minimalizacji powierzchni zabudowy Wysokowydajna geometria Modułowa konstrukcja, 8-20 wentylatorów 8 poziomów hałasu Wężownica z miedzi lub stali nierdzewnej AISI 304 Blok lamelowy dostępny w szerokim zakresie materiałów Kompletna oferta akcesoriów System AFS (Air Fresh System) dostępny na życzenie Obudowa ze stali ocynkowanej lakierowana proszkowo 12

13 Heat Exchange Solutions ThermoKey Elektrownia Elektrownia Severn Power w Uskmouth niedaleko Newport w południowej Walii turbiny gazowe Siemens o łącznej mocy 850 MW. POTRZEBA Schładzanie łożysk turbin oraz innych urządzeń w elektrowni. ROZWIĄZANIE 40 Suchych Chłodnic Cieczy serii Power J model JGL1690.BY/4EIFS (obudowa lakierowana warstwą 120 mikronów, podwójnie lakierowane lamele, system automatycznego oczyszczania) oraz 6 Suchych Chłodnic Cieczy wersji Power-Line model WH1380BY/4VEIFS (obudowa lakierowana warstwą 120 mikronów, podwójnie lakierowane lamele) do odbioru ciepła o łącznej wartości 32 MW. Chłodzenie procesowe Autoklawa Airbus Stade, Augsburg, Nordenham, Niemcy. POTRZEBA Schłodzenia autoklawy używanej do produkcji części do AIRBUSa (kadłub i skrzydła). Wymagana wydajność 18.3MW (3 zakłady). ROZWIĄZANIE 18 Suchych Chłodnic Cieczy serii Power-J, model JGH2690CDEIAFS z panelem elektrycznym na specjalne zamówienie oraz Systemem Air Fresh 13

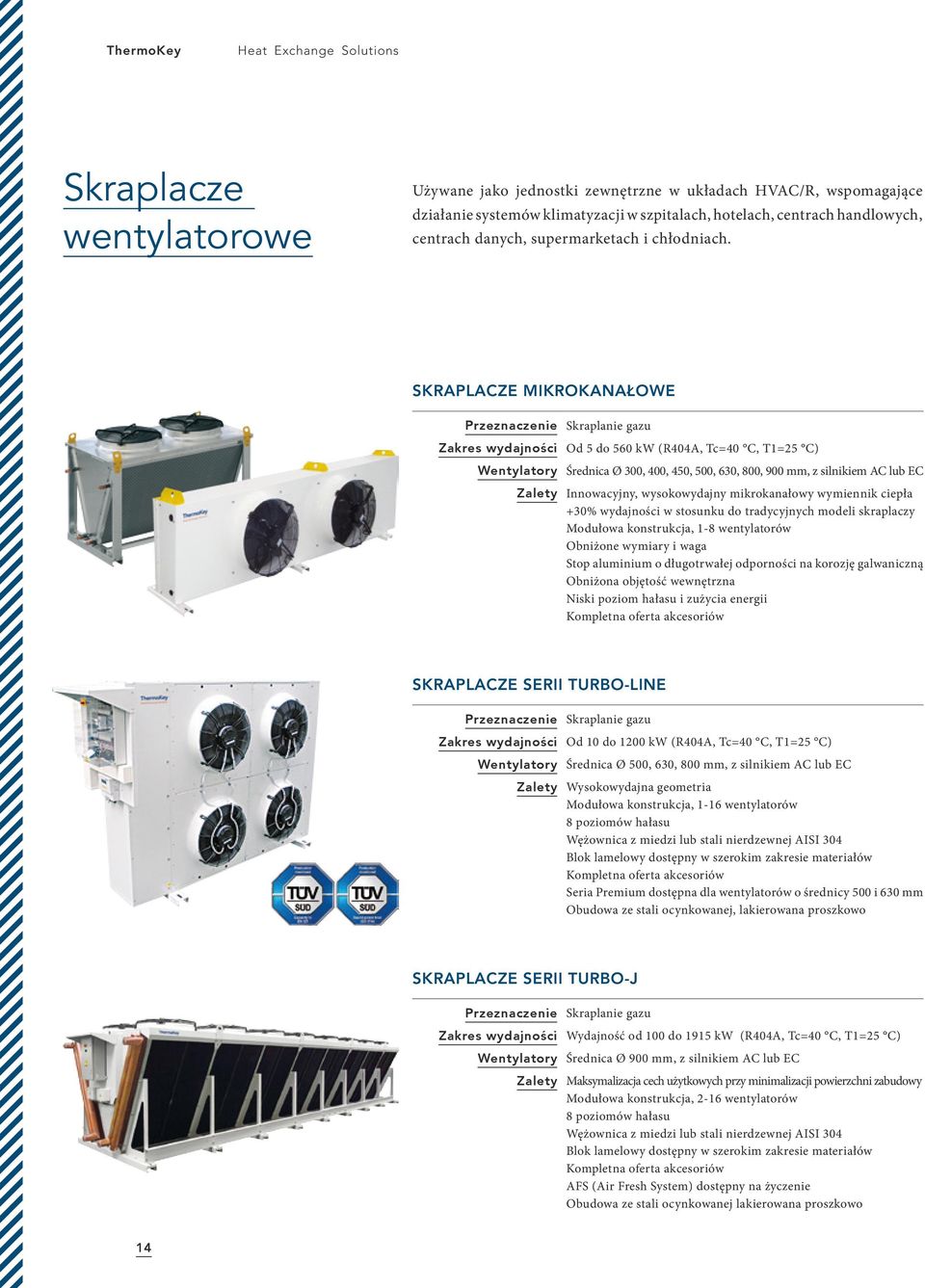

14 ThermoKey Heat Exchange Solutions Skraplacze wentylatorowe Używane jako jednostki zewnętrzne w układach HVAC/R, wspomagające działanie systemów klimatyzacji w szpitalach, hotelach, centrach handlowych, centrach danych, supermarketach i chłodniach. SKRAPLACZE MIKROKANAŁOWE Przeznaczenie Skraplanie gazu Zakres wydajności Od 5 do 560 kw (R404A, Tc=40 C, T1=25 C) Wentylatory Średnica Ø 300, 400, 450, 500, 630, 800, 900 mm, z silnikiem AC lub EC Zalety Innowacyjny, wysokowydajny mikrokanałowy wymiennik ciepła +30% wydajności w stosunku do tradycyjnych modeli skraplaczy Modułowa konstrukcja, 1-8 wentylatorów Obniżone wymiary i waga Stop aluminium o długotrwałej odporności na korozję galwaniczną Obniżona objętość wewnętrzna Niski poziom hałasu i zużycia energii Kompletna oferta akcesoriów SKRAPLACZE SERII TURBO-LINE Przeznaczenie Skraplanie gazu Zakres wydajności Od 10 do 1200 kw (R404A, Tc=40 C, T1=25 C) Wentylatory Średnica Ø 500, 630, 800 mm, z silnikiem AC lub EC Zalety Wysokowydajna geometria Modułowa konstrukcja, 1-16 wentylatorów 8 poziomów hałasu Wężownica z miedzi lub stali nierdzewnej AISI 304 Blok lamelowy dostępny w szerokim zakresie materiałów Kompletna oferta akcesoriów Seria Premium dostępna dla wentylatorów o średnicy 500 i 630 mm Obudowa ze stali ocynkowanej, lakierowana proszkowo SKRAPLACZE SERII TURBO-J Przeznaczenie Skraplanie gazu Zakres wydajności Wydajność od 100 do 1915 kw (R404A, Tc=40 C, T1=25 C) Wentylatory Średnica Ø 900 mm, z silnikiem AC lub EC Zalety Maksymalizacja cech użytkowych przy minimalizacji powierzchni zabudowy Modułowa konstrukcja, 2-16 wentylatorów 8 poziomów hałasu Wężownica z miedzi lub stali nierdzewnej AISI 304 Blok lamelowy dostępny w szerokim zakresie materiałów Kompletna oferta akcesoriów AFS (Air Fresh System) dostępny na życzenie Obudowa ze stali ocynkowanej lakierowana proszkowo 14

15 Heat Exchange Solutions ThermoKey Teatr System klimatyzacji w Operze Palau de les Arts Reina Sofia w Hiszpanii. POTRZEBA Idealnego klimatyzowania budynku w każdych warunkach pogodowych i poziomach zapełnienia widowni. ROZWIĄZANIE Bloki zamontowane w nowoczesnych urządzeniach produkujących jednocześnie ciepłą i zimną wodę. Wymagana wydajność chłodzenia: 500 kw. Wymagana wydajność grzania: 650 kw. Centrum przetwarzania danych 18,000 kw rocznie, dedykowanych do chłodzenia centrum przetwarzania danych. Centrum finansów i ubezpieczeń w Rzymie. POTRZEBA Precyzyjnego chłodzenia serwerów w centrum przetwarzania danych. ROZWIĄZANIE 4 skraplacze Turbo-Line KH1280 wyposażone w zbiorniki ciekłego czynnika. 15

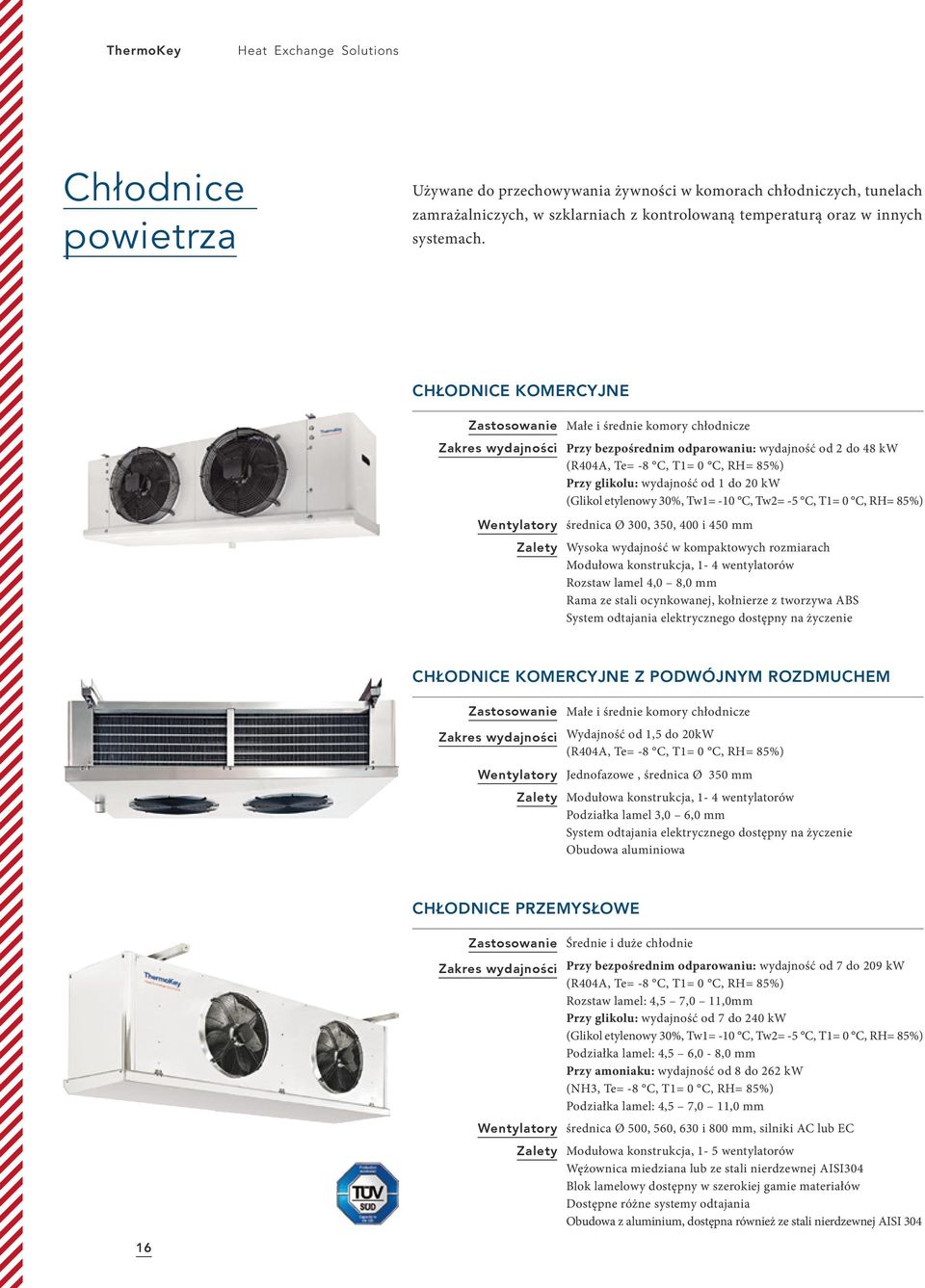

16 ThermoKey Heat Exchange Solutions Chłodnice powietrza Używane do przechowywania żywności w komorach chłodniczych, tunelach zamrażalniczych, w szklarniach z kontrolowaną temperaturą oraz w innych systemach. CHŁODNICE KOMERCYJNE Zastosowanie Małe i średnie komory chłodnicze Zakres wydajności Przy bezpośrednim odparowaniu: wydajność od 2 do 48 kw (R404A, Te= -8 C, T1= 0 C, RH= 85%) Przy glikolu: wydajność od 1 do 20 kw (Glikol etylenowy 30%, Tw1= -10 C, Tw2= -5 C, T1= 0 C, RH= 85%) Wentylatory średnica Ø 300, 350, 400 i 450 mm Zalety Wysoka wydajność w kompaktowych rozmiarach Modułowa konstrukcja, 1-4 wentylatorów Rozstaw lamel 4,0 8,0 mm Rama ze stali ocynkowanej, kołnierze z tworzywa ABS System odtajania elektrycznego dostępny na życzenie CHŁODNICE KOMERCYJNE Z PODWÓJNYM ROZDMUCHEM Zastosowanie Małe i średnie komory chłodnicze Zakres wydajności Wydajność od 1,5 do 20kW (R404A, Te= -8 C, T1= 0 C, RH= 85%) Wentylatory Jednofazowe, średnica Ø 350 mm Zalety Modułowa konstrukcja, 1-4 wentylatorów Podziałka lamel 3,0 6,0 mm System odtajania elektrycznego dostępny na życzenie Obudowa aluminiowa CHŁODNICE PRZEMYSŁOWE Zastosowanie Średnie i duże chłodnie Zakres wydajności Przy bezpośrednim odparowaniu: wydajność od 7 do 209 kw (R404A, Te= -8 C, T1= 0 C, RH= 85%) Rozstaw lamel: 4,5 7,0 11,0mm Przy glikolu: wydajność od 7 do 240 kw (Glikol etylenowy 30%, Tw1= -10 C, Tw2= -5 C, T1= 0 C, RH= 85%) Podziałka lamel: 4,5 6,0-8,0 mm Przy amoniaku: wydajność od 8 do 262 kw (NH3, Te= -8 C, T1= 0 C, RH= 85%) Podziałka lamel: 4,5 7,0 11,0 mm Wentylatory średnica Ø 500, 560, 630 i 800 mm, silniki AC lub EC Zalety Modułowa konstrukcja, 1-5 wentylatorów Wężownica miedziana lub ze stali nierdzewnej AISI304 Blok lamelowy dostępny w szerokiej gamie materiałów Dostępne różne systemy odtajania Obudowa z aluminium, dostępna również ze stali nierdzewnej AISI

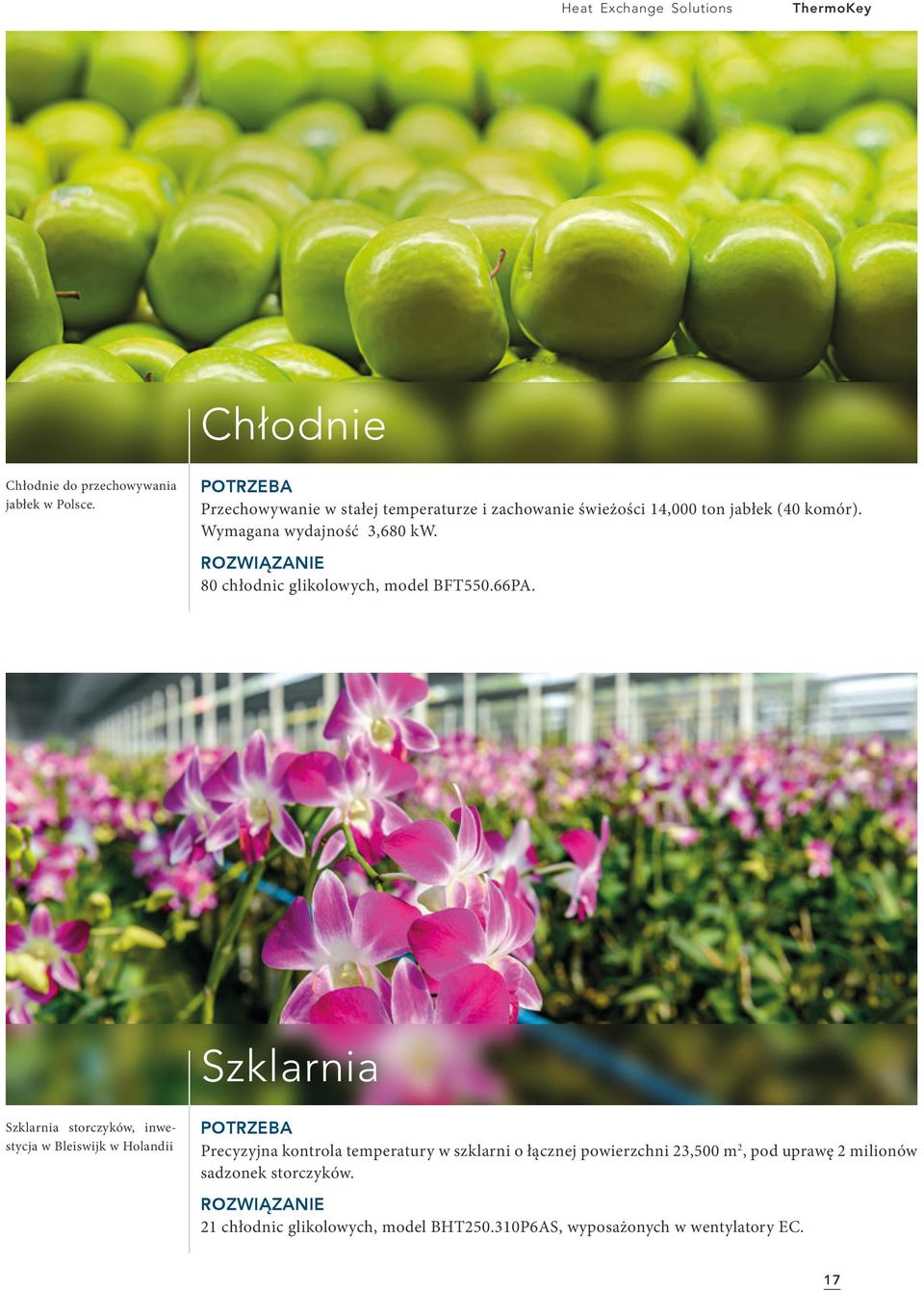

17 Heat Exchange Solutions ThermoKey Chłodnie Chłodnie do przechowywania jabłek w Polsce. POTRZEBA Przechowywanie w stałej temperaturze i zachowanie świeżości 14,000 ton jabłek (40 komór). Wymagana wydajność 3,680 kw. ROZWIĄZANIE 80 chłodnic glikolowych, model BFT550.66PA. Szklarnia Szklarnia storczyków, inwestycja w Bleiswijk w Holandii POTRZEBA Precyzyjna kontrola temperatury w szklarni o łącznej powierzchni 23,500 m 2, pod uprawę 2 milionów sadzonek storczyków. ROZWIĄZANIE 21 chłodnic glikolowych, model BHT P6AS, wyposażonych w wentylatory EC. 17

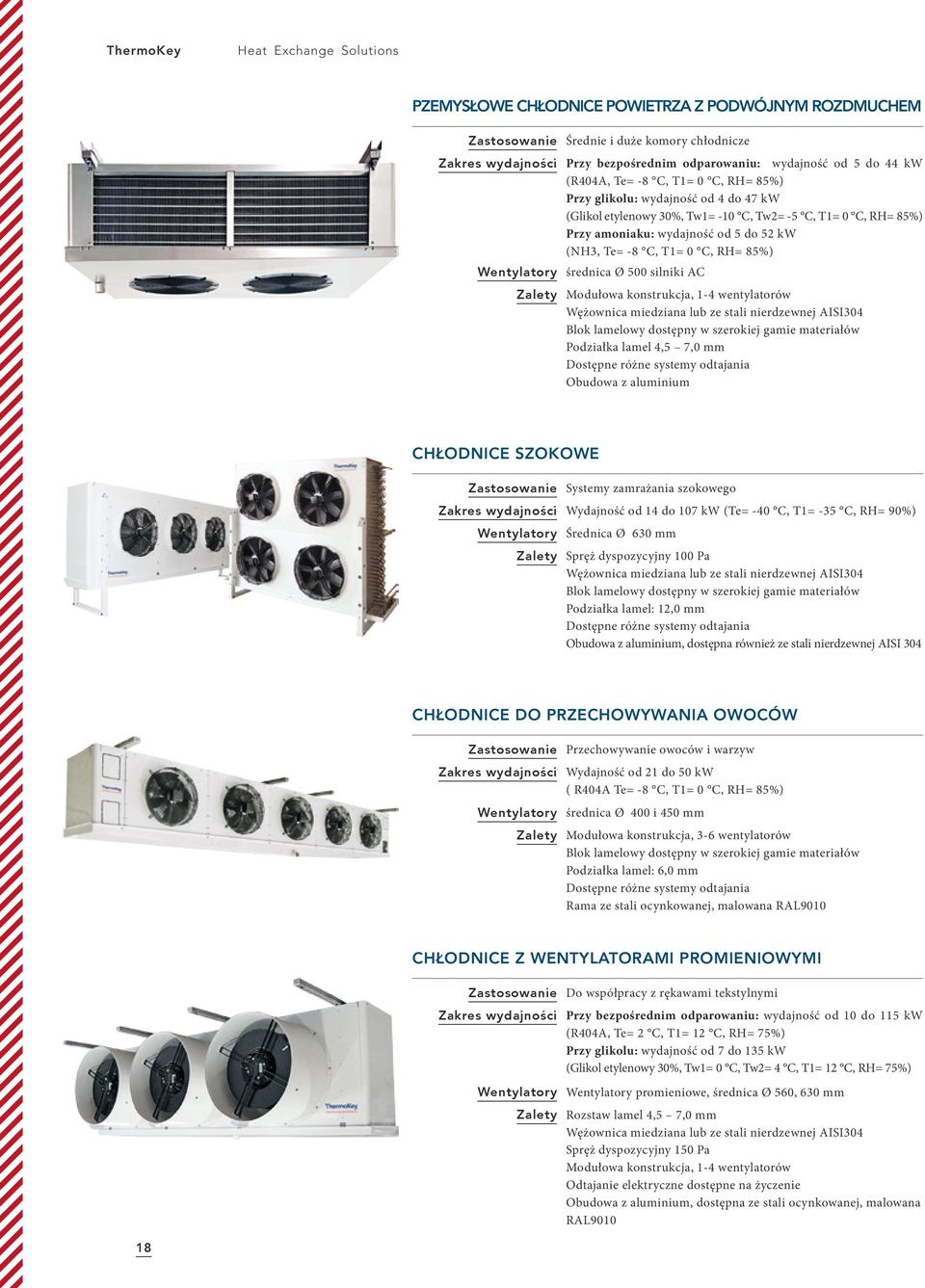

18 ThermoKey Heat Exchange Solutions PZEMYSŁOWE CHŁODNICE POWIETRZA Z PODWÓJNYM ROZDMUCHEM Zastosowanie Średnie i duże komory chłodnicze Zakres wydajności Przy bezpośrednim odparowaniu: wydajność od 5 do 44 kw (R404A, Te= -8 C, T1= 0 C, RH= 85%) Przy glikolu: wydajność od 4 do 47 kw (Glikol etylenowy 30%, Tw1= -10 C, Tw2= -5 C, T1= 0 C, RH= 85%) Przy amoniaku: wydajność od 5 do 52 kw (NH3, Te= -8 C, T1= 0 C, RH= 85%) Wentylatory średnica Ø 500 silniki AC Zalety Modułowa konstrukcja, 1-4 wentylatorów Wężownica miedziana lub ze stali nierdzewnej AISI304 Blok lamelowy dostępny w szerokiej gamie materiałów Podziałka lamel 4,5 7,0 mm Dostępne różne systemy odtajania Obudowa z aluminium CHŁODNICE SZOKOWE Zastosowanie Systemy zamrażania szokowego Zakres wydajności Wydajność od 14 do 107 kw (Te= -40 C, T1= -35 C, RH= 90%) Wentylatory Średnica Ø 630 mm Zalety Spręż dyspozycyjny 100 Pa Wężownica miedziana lub ze stali nierdzewnej AISI304 Blok lamelowy dostępny w szerokiej gamie materiałów Podziałka lamel: 12,0 mm Dostępne różne systemy odtajania Obudowa z aluminium, dostępna również ze stali nierdzewnej AISI 304 CHŁODNICE DO PRZECHOWYWANIA OWOCÓW Zastosowanie Przechowywanie owoców i warzyw Zakres wydajności Wydajność od 21 do 50 kw ( R404A Te= -8 C, T1= 0 C, RH= 85%) Wentylatory średnica Ø 400 i 450 mm Zalety Modułowa konstrukcja, 3-6 wentylatorów Blok lamelowy dostępny w szerokiej gamie materiałów Podziałka lamel: 6,0 mm Dostępne różne systemy odtajania Rama ze stali ocynkowanej, malowana RAL9010 CHŁODNICE Z WENTYLATORAMI PROMIENIOWYMI Zastosowanie Do współpracy z rękawami tekstylnymi Zakres wydajności Przy bezpośrednim odparowaniu: wydajność od 10 do 115 kw (R404A, Te= 2 C, T1= 12 C, RH= 75%) Przy glikolu: wydajność od 7 do 135 kw (Glikol etylenowy 30%, Tw1= 0 C, Tw2= 4 C, T1= 12 C, RH= 75%) Wentylatory Wentylatory promieniowe, średnica Ø 560, 630 mm Zalety Rozstaw lamel 4,5 7,0 mm Wężownica miedziana lub ze stali nierdzewnej AISI304 Spręż dyspozycyjny 150 Pa Modułowa konstrukcja, 1-4 wentylatorów Odtajanie elektryczne dostępne na życzenie Obudowa z aluminium, dostępna ze stali ocynkowanej, malowana RAL

19 Heat Exchange Solutions ThermoKey Mrożenie żywności Zakład przetwórstwa krewetek we Francji. POTRZEBA Zachowanie świeżości krewetek. Zakład o powierzchni 9,000 m 2. Roczny przerób 9,000 ton krewetek. ROZWIĄZANIE Zespół 16 przemysłowych chłodnic glikolowych z Podwójnym Rozdmuchem, wyposażonych w podwójnie izolowane tace ociekowe, obudowy ze stali nierdzewnej AISI 304 i podwójnie lakierowane lamele. Szybkie mrożenie Chłodzenie szokowe w zakładzie produkcji lodów w Austrii. POTRZEBA Szybie zamrażanie lodów w temperaturze od -6 C do -15 C. Wydajność głębokiego mrożenia: 1,400 kg/h. Cykl pracy: około 16 godzin. Średni czas mrożenia około 120 minut. Wymagana wydajność: 90 kw. ROZWIĄZANIE Chłodnica szokowa z system elektrycznego odtajania i sprężem dyspozycyjnym 150 Pa. 19

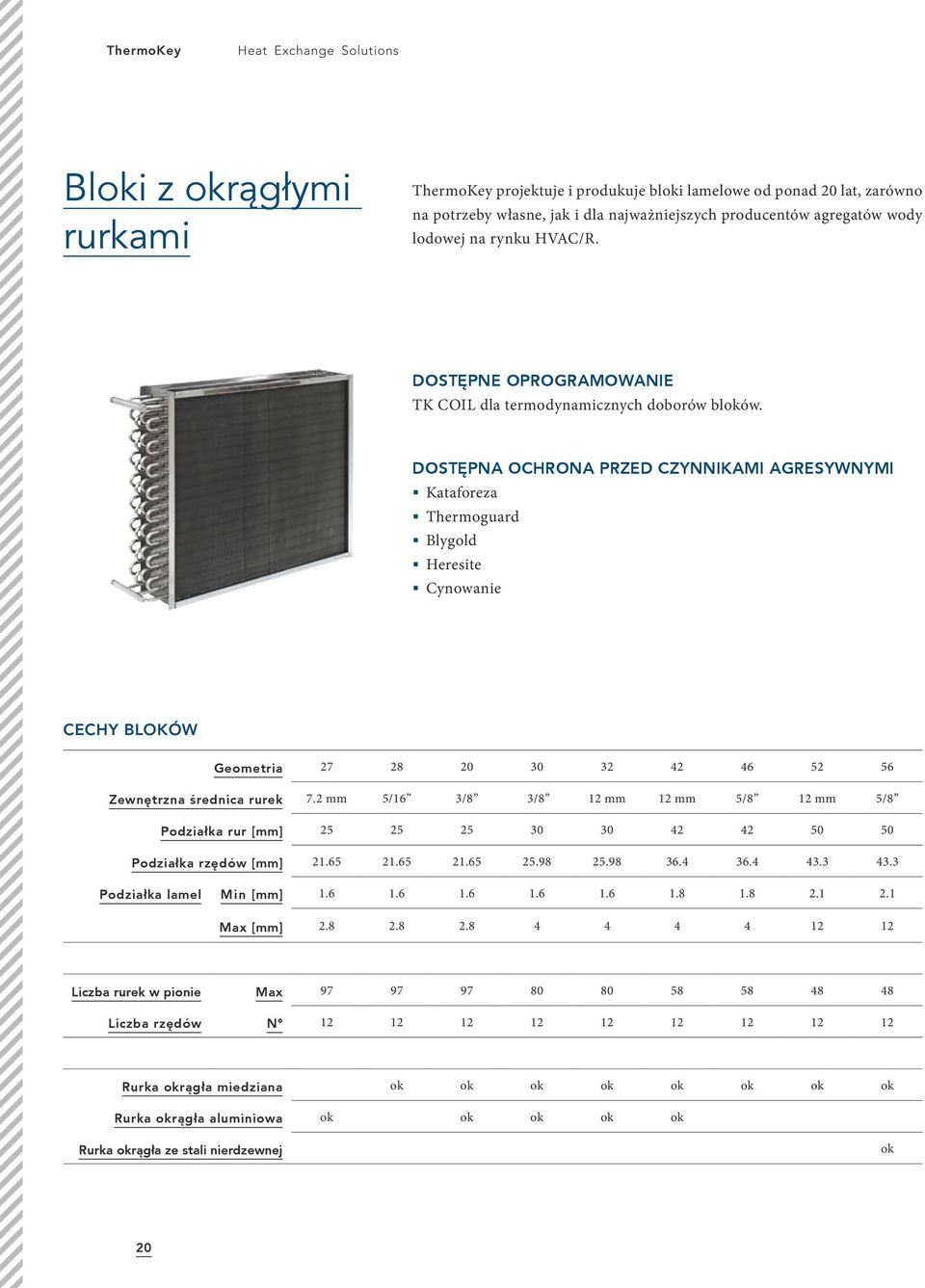

20 ThermoKey Heat Exchange Solutions Bloki z okrągłymi rurkami ThermoKey projektuje i produkuje bloki lamelowe od ponad 20 lat, zarówno na potrzeby własne, jak i dla najważniejszych producentów agregatów wody lodowej na rynku HVAC/R. DOSTĘPNE OPROGRAMOWANIE TK COIL dla termodynamicznych doborów bloków. DOSTĘPNA OCHRONA PRZED CZYNNIKAMI AGRESYWNYMI Kataforeza Thermoguard Blygold Heresite Cynowanie CECHY BLOKÓW Geometria Zewnętrzna średnica rurek 7.2 mm 5/16 3/8 3/8 12 mm 12 mm 5/8 12 mm 5/8 Podziałka rur [mm] Podziałka rzędów [mm] Podziałka lamel Min [mm] Max [mm] Liczba rurek w pionie Max Liczba rzędów N Rurka okrągła miedziana ok ok ok ok ok ok ok ok Rurka okrągła aluminiowa ok ok ok ok ok Rurka okrągła ze stali nierdzewnej ok 20

21 Heat Exchange Solutions ThermoKey Najbardziej niezawodny i wydajny blok mikrokanałowy na rynku W ciągu najbliższych 5 lat bloki mikrokanałowe zastąpią 50% miedzianych bloków stosowanych w instalacjach HVAC/R. Jesteśmy przygotowani by przejąć rolę wiodącego gracza. Giuseppe Visentini Dyrektor Generalny, ThermoKey Spa 21

22 ThermoKey Heat Exchange Solutions TKMicro najlepszym rozwiązaniem dla HVAC/R TECHNOLOGIA MIKROKANAŁOWA THERMOKEY Stop aluminium o długotrwałej odporności na korozję (ponad 80 dniowy test SWAAT zgodnie z normą AST G85-02) zapewnia niezawodność działania. Grubość i konfiguracja, unikatowa na rynku, czynią je bardziej odpornymi na wibracje, uderzenia cieczy i czynniki korozji. Charakterystyczny kształt kolektora redukuje spadek ciśnienia po stronie czynnika i pozwala używać jednego obiegu. Odpowiedni dla wszystkich rodzajów czynnika (R410A, R134a, R22, R407C, R404A, R290, R507A, R245fa itd). Niskie spadki ciśnienia bloków mikrokanałowych TKMicro, dostępnych we wszystkich rozmiarach (do 6 metrów), pozwalają sprostać potrzebom producentów wysokowydajnych agregatów wody lodowej. Łatwość czyszczenia i obsługi. W razie potrzeby ThermoKey może dostarczyć zestaw do szybkiej i łatwej naprawy w miejscu instalacji. Większa niezawodność Stałe działanie w czasie, nawet w najbardziej szkodliwym środowisku. Porównanie bloków mikrokanałowych TKMicro z blokami produkowanymi w technologii okrągłych rurek 100% 80% TEST SWAAT 80 dniowy test ASTM G85-02 norm (dane certyfikowanego laboratorium). Wydajność % 60% 40% 20% TKMicro 0% Liczba dni Blok Cu/Al z okrągłą rurką 22

23 Heat Exchange Solutions ThermoKey 100% STOPU ALUMINIUM DLA MAKSYMALIZACJI WARTOŚCI UŻYTKOWEJ Inżynierowie ThermoKey zoptymalizowali projekt detali wykonanych ze stopu aluminium, aby zapewnić równowagę pomiędzy niewielką wagą a parametrami termodynamicznymi i oporami przepływu. Cechy te wyróżniają bloki ThermoKey spośród innych, obecnych na rynku. Parametry termodynamiczne, niskie opory oraz niewielka waga. Większa wydajność W porównaniu do najwyższej jakości 4 rzędowego bloku z okrągłymi rurkami, blok mikrokanałowy TKMicro oferuje lepsze parametry pracy. Jednakowa wydajność DWIE WERSJE, TA SAMA NIEZAWODNOŚĆ Bloki mikrokanałowe TKMicro zostały zaprojektowane w dwóch wersjach grubości: 32 mm oraz nowej, 25 mm, spełniającej te same, Pojemność wewnętrzna -80% Waga -60% najwyższe standardy. ZAŁOŻENIA Zużycie energii -45% Poziom hałasu -12% (db) Przekrój (H x L) Przepływ powietrza ΔT 1.200mm x 2.000mm m 3 /h 15 C 23

24 ThermoKey Heat Exchange Solutions Akcesoria NOWOŚĆ WET FIN SYSTEM (WFS) Po wieloletnich doświadczeniach w produkcji urządzeń wyposażonych w system schładzania adiabatycznego (AFS), inżynierowie ThermoKey zaprojektowali innowacyjny system Wet Fin System, aby sprostać najcięższym warunkom pracy systemów chłodzenia przemysłowego. Dzięki nowej konstrukcji urządzenia oraz specjalnemu wykonaniu zespołu zraszaczy, ThermoKey może poszerzyć zakres pracy swoich produktów. Korzyści Zwiększenie wydajności chłodniczej Zwiększenie pracy w trybie mokrym do 900 h/rok Większe oszczędności energii AIR FRESH SYSTEM ThermoKey rozwinął system schładzania adiabatycznego AFS (Air Fresh System), pozwalający na utrzymaniu efektywnej pracy urządzenia w temperaturze powietrza powyższej wartości projektowanej. Zjawisko schładzania adiabatycznego polega na jednolitym rozpylaniu mikroskopijnych kropel wody (efekt mgły). Powietrze przepływające przez te krople jest schładzane w efekcie zjawiska odparowania wody. Innowacyjność systemu schładzania adiabatycznego polega na połączeniu wysokiego ciśnienia wody z rozpylaniem za pomocą dysz, sterowanym specjalnie zaprojektowanym, elektronicznym systemem kontroli. System pozwala na wyeliminowanie ryzyka zakażenia bakteriami legionelli (Certyfikat TÜV SÜD Industrie Service GmbH Monachium). OCHRONA PRZED ŚROWISKAMI AGRESYWNYMI ThermoKey oferuje szeroki wachlarz rozwiązań zabezpieczających lamele przed korozją (w razie konieczności) oraz zapewniających utrzymanie stałej wydajności energetycznej. Kataforeza Thermoguard Blygold Heresite Lamele cynowane Lamele podwójnie lakierowane (epoksydowane) Lamele hydrofilowe Lamele jednokrotnie lakierowane SYSTEM ZDALNEGO STEROWANIA Panel elektryczny wyposażony jest w PANEL PC. Zawiera sterowanie PLC oraz nadzorczy system wizualizacji. Pozwala na Wizualizację i powiadomienie systemu kontroli Kontrolę parametrów urządzenia: ustawienia żądanego profilu poprzez wprowadzenie LOGINU i HASŁA Zdalne sterowanie instalacją (nawet przez smartfona) Diagnostykę wszystkich komponentów poprzez sieć CAN OPEN Sieć RS485 Korzyści Wyeliminowanie wpływu skoku temperatury powyżej wartości zakładanych Zmniejszenie rozmiarów urządzenia w wyniku optymalizacji powierzchni wymiany 24

25 Heat Exchange Solutions ThermoKey WENTYLATORY EC Wentylatory EC oferują zintegrowany system regulacji, co pozwala na dostosowanie prędkości obrotowej stosownie do potrzeb oraz na znacznie zmniejsza zużycie energii, utrzymując równocześnie niski poziom hałasu. SYSTEM CZYSZCZENIA SPRAY J ThermoKey oferuje system czyszczenia "Spray J" dla skraplaczy typu V i Suchych Chłodnic Powietrza (J) pozwalający na bezpieczne i proste czyszczenie bloku lamelowego za pomocą systemu zraszaczy, gwarantującego równomierne mycie bloku. STEROWANIE DOSTĘPNE DLA SUCHYCH CHŁODNIC CIECZY I SKRAPLACZY Regulatory serii R zostały zaprojektowane dla trójfazowych wentylatorów AC. Dzięki zasadzie odcięcia fazy, regulują prędkość obrotową wentylatorów wyposażonych w trójfazowe silniki asynchroniczne. Możliwość zastosowania komunikacji po protokole Modbus. Regulatory serii P wykorzystywane są do bezstopniowej regulacji prędkości obrotowej wentylatorów. Możliwość zastosowania komunikacji po protokole Modbus i LON. Regulator serii G (6 stopni regulacji + ZAŁ. + WYŁ.) jest regulatorem stopniowym, wykorzystującym na dwóch fazach parę autotransformatorów jednofazowych z 5 wyjściami, zaś trzecia faza jest bezpośrednio podłączona do źródła zasilania. Regulator ON/OFF elektroniczny cyfrowy regulator (0-100% rpm ) do wysokich prądów. Urządzenie dostarczane jest z 8 przekaźnikami, załączanymi sekwencyjnie. Możliwość zastosowania komunikacji po protokole Modbus. Falownik Z przeznaczony do płynnego sterowania wentylatorami, bez dodatkowego generowania zakłóceń (elektromagnetycznych). Regulator J przeznaczony do wentylatorów EC, wyposażony w wyjście 0-10 VDC oraz komunikację Modbus RS485 z wentylatorami. Sterowanie na podstawie sygnałów z sondy temperatury lub ciśnienia skraplania. EC Manager Em wielofunkcyjne urządzenie cyfrowe przeznaczone do sterowania wentylatorami EC poprzez sieciowe połączenia Master Modbus oraz Master 0-10 VDC. Pozwala na komunikację z wentylatorami, jak również z komputerowym systemem sterującym zainstalowanym u Klienta. OPROGRAMOWANIE Wystarczy wejść do wybranej aplikacji poprzez przyjazny dla użytkownika interfejs. Opierając się na podanych parametrach pracy (czynnik chłodniczy, wilgotność powietrza, temperatura odparowania lub skraplania) i wybranych akcesoriach, system dokona właściwych obliczeń termodynamicznych. ARCHIMEDE - dobory wymienników powietrznych z blokami Cu/Al. CARDANO - dobory skraplaczy mikrokanałowych 2 LETNIA GWARANCJA ZGODNIE Z WARUNKAMI SPRZEDAŻY 25

26 ThermoKey Heat Exchange Solutions Direction Acrobatik.it Photography Cover / P. 19 / P. 09: Emiliano Lucchetta - Acrobatik P : Matteo Lavazza Seranto Printed in Italy by Primeoffset CP0914EN Printed on paper from well-managed forests in accordance with natural resources. 26

27

28 ThermoKey Spa via dell Industria, Rivarotta di Rivignano Teor (UD) - Italy T F info@thermokey.it
