1 Samodzielny Publiczny Szpital Kliniczny Otwock, dnia im. prof. Adama Grucy CMKP ul. Konarskiego Otwock Do Wykonawców biorących udział w postępowaniu na: Wymianę drzwi i okien w budynkach SPSK im. prof. A. Grucy CMKP w Otwocku Znak sprawy DZP/6/2015 WYJAŚNIENIA SIWZ Zamawiający działając na podstawie art. 38 ust. 2 ustawy z dnia 29 stycznia 2004 roku (Dz. U. z 2013 poz. 907 ze zm.) Prawo zamówień publicznych udziela następujących wyjaśnień treści specyfikacji istotnych warunków zamówienia, Pytanie nr 1 Wg załącznika nr 7 pozycje w tabeli nr 6,11,16 są wyposażone w automat do otwierania oraz są określone jako drzwi EIS60. W związku z zapisem w aprobacie technicznej, iż drzwi dymoszczelne muszą być wyposażone w trzypunktowe zamknięcie, zastosowanie automatu do otwierania uniemożliwia uzyskanie klasy dymoszczelności. Powodem jest brak rozwiązań technicznych umożliwiających jednoczesne otwarcie skrzydła przez automat oraz zwolnienie trzech punktów zamknięcia. Pytanie czy możliwa jest rezygnacja z automatu, lub; czy dopuszczalne jest utrzymanie tylko klasy EI? Zamawiający oczekuje drzwi EIS60 z automatami. Z posiadanych informacji wynika, że istnieją na rynku rozwiązania techniczne umożliwiające zamontowanie i działanie drzwi EIS z automatami. Pytanie nr 2 Czy zamawiający akceptuje schemat drzwi łazienkowych przedstawiony w załączniku, ewentualnie proszę przedstawić schemat podziału skrzydeł: panel/szkło. Zamawiający nie akceptuje przedstawionych na załączonych schematach podziału skrzydeł. W drzwiach łazienkowych skrzydłowych Zamawiający oczekuje panelu na całej szerokości skrzydła do wysokości w przedziale od 160 cm do 170cm a powyżej panelu na całej szerokości wypełnienia skrzydła szyby mlecznej lub matowej. Pytanie nr 3 W jakim kolorze należy wykonać okna i drzwi ppoż? Zamawiający oczekuje okna i drzwi ppoż w kolorze białym

2 Pytanie nr 4 Tylko drzwi do szatni pracowniczej są drzwiami zewnętrznymi i należy je wykonać z profili ciepłych. Pozostałe drzwi p.poż. oraz drzwi łazienkowe to drzwi wewnętrzne, które mogą być z profili zimnych. Proszę o potwierdzenie. Zamawiający potwierdza, że tylko drzwi do szatni pracowniczej są drzwiami zewnętrznymi i należy wykonać je z profili ciepłych. Pozostałe drzwi ppoż. oraz drzwi łazienkowe to drzwi wewnętrzne, które mogą być wykonane z profili zimnych. Pytanie nr 5 W czasie oględzin okazało się że część drzwi, zwłaszcza w korytarzach, wymaga znaczącego poszerzenia otworów, ze wstępnych oględzin zachodzi podejrzenie, w wymienionych miejscach mogą znajdować się ściany konstrukcyjne budynku, poszerzenie będzie ingerować również ww instalacje umieszczone wokół poszerzanych otworów. Czy zamawiający jest pewien, że poszerzenie otworów w tych miejscach będzie możliwe? Wykonawca zadając pytanie musiał posługiwać się załącznikiem nr 7 przed modyfikacją. W aktualnym załączniku nr 7 Zamawiający zmodyfikował szerokości skrzydeł tak, aby w miarę możliwości dopasować je do istniejących otworów w świetle muru. W związku z powyższym do wykonania będą jedynie niewielkie podkucia, wykonanie obróbki osadzonych drzwi a następnie uzupełnienie ubytków tynku, wykładzin, glazur i farby. Pytanie nr 6 Czy Zamawiający jest pewien podanych w specyfikacji świateł przejścia, np. 130cm, 160 cm, które w praktyce budowlanej są sporadycznie spotykane? Zamawiający jest pewien podanych w specyfikacji świateł przejścia dla wszystkich drzwi, co zostało określone w zmodyfikowanym dnia załączniku nr 7. Zgodnie z tym załącznikiem Zamawiający nie oczekuje drzwi o świetle przejścia 160cm. Pytanie nr 7 Czy drzwi w załączniku nr 7 poz 6,11, i 16 (jednoskrzydłowe rozwierane automatycznie) maja być wykonane wraz z nowym automatem dostosowanym do drzwi EI60? Zgodnie z opisem przedmiotu zamówienia drzwi z załącznika nr 7 poz. 6 (drzwi łacznik E-D p.3) należy wykonać z nowym automatem jako drzwi EIS60. Drzwi pozycja 11 (drzwi oddział 1b) należy wykonać jako drzwi EIS60 i przełożyć istniejący automat. Drzwi pozycja 16 (drzwi oddział II przy sekretariacie prof.) należy wykonać jako drzwi EIS 60 i przełożyć istniejący automat. Pytanie nr 8 Czy drzwi z załącznika nr 7 poz.9 mają być wykonane jako drzwi aluminiowe z kontrolą dostępu? Według specyfikacji Zamawiający oczekuje drzwi stalowych.

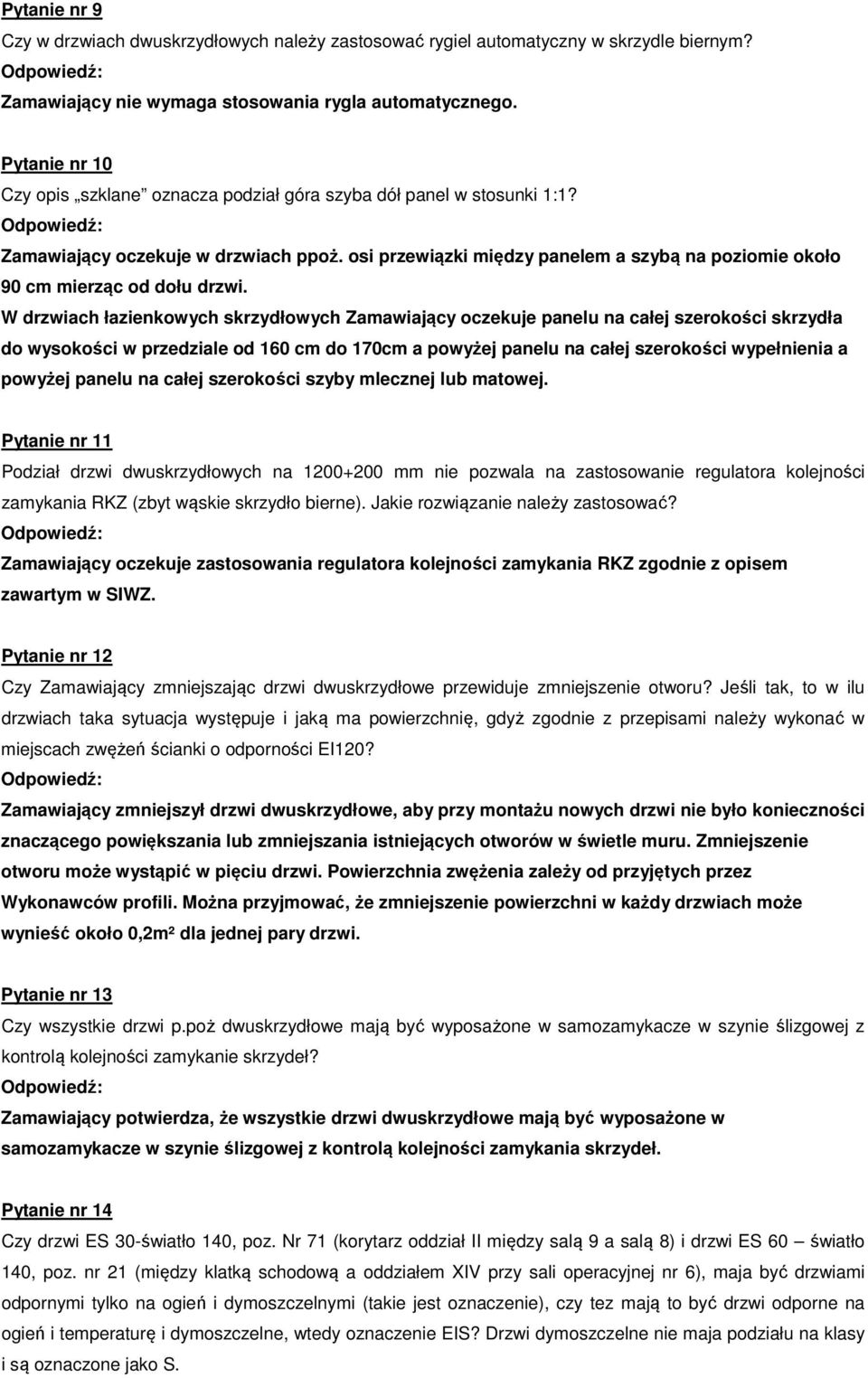

3 Pytanie nr 9 Czy w drzwiach dwuskrzydłowych należy zastosować rygiel automatyczny w skrzydle biernym? Zamawiający nie wymaga stosowania rygla automatycznego. Pytanie nr 10 Czy opis szklane oznacza podział góra szyba dół panel w stosunki 1:1? Zamawiający oczekuje w drzwiach ppoż. osi przewiązki między panelem a szybą na poziomie około 90 cm mierząc od dołu drzwi. W drzwiach łazienkowych skrzydłowych Zamawiający oczekuje panelu na całej szerokości skrzydła do wysokości w przedziale od 160 cm do 170cm a powyżej panelu na całej szerokości wypełnienia a powyżej panelu na całej szerokości szyby mlecznej lub matowej. Pytanie nr 11 Podział drzwi dwuskrzydłowych na mm nie pozwala na zastosowanie regulatora kolejności zamykania RKZ (zbyt wąskie skrzydło bierne). Jakie rozwiązanie należy zastosować? Zamawiający oczekuje zastosowania regulatora kolejności zamykania RKZ zgodnie z opisem zawartym w SIWZ. Pytanie nr 12 Czy Zamawiający zmniejszając drzwi dwuskrzydłowe przewiduje zmniejszenie otworu? Jeśli tak, to w ilu drzwiach taka sytuacja występuje i jaką ma powierzchnię, gdyż zgodnie z przepisami należy wykonać w miejscach zwężeń ścianki o odporności EI120? Zamawiający zmniejszył drzwi dwuskrzydłowe, aby przy montażu nowych drzwi nie było konieczności znaczącego powiększania lub zmniejszania istniejących otworów w świetle muru. Zmniejszenie otworu może wystąpić w pięciu drzwi. Powierzchnia zwężenia zależy od przyjętych przez Wykonawców profili. Można przyjmować, że zmniejszenie powierzchni w każdy drzwiach może wynieść około 0,2m² dla jednej pary drzwi. Pytanie nr 13 Czy wszystkie drzwi p.poż dwuskrzydłowe mają być wyposażone w samozamykacze w szynie ślizgowej z kontrolą kolejności zamykanie skrzydeł? Zamawiający potwierdza, że wszystkie drzwi dwuskrzydłowe mają być wyposażone w samozamykacze w szynie ślizgowej z kontrolą kolejności zamykania skrzydeł. Pytanie nr 14 Czy drzwi ES 30-światło 140, poz. Nr 71 (korytarz oddział II między salą 9 a salą 8) i drzwi ES 60 światło 140, poz. nr 21 (między klatką schodową a oddziałem XIV przy sali operacyjnej nr 6), maja być drzwiami odpornymi tylko na ogień i dymoszczelnymi (takie jest oznaczenie), czy tez mają to być drzwi odporne na ogień i temperaturę i dymoszczelne, wtedy oznaczenie EIS? Drzwi dymoszczelne nie maja podziału na klasy i są oznaczone jako S.

4 Drzwi: korytarz oddział II między salą 9 a salą 8 mają być klasy ES30, oczywiście zamawiający dopuszcza zaoferowanie drzwi EIS 30. Zamawiający zawraca uwagę, że w aktualnym załączniku nr 7 nie występują drzwi między klatką schodową a oddziałem XIV przy sali operacyjnej nr 6. Pytanie nr 15 Ile należy założyć nowych automatów do otwierania drzwi? Tam, gdzie te automaty są wykreślone to znaczy, że ich nie będzie? Ilość automatów do otwierania drzwi została określona w załączniku nr 7. Według najnowszej wersji tego załącznika należy przewidzieć jeden nowy automat łącznik E-D trzecie piętro. Istniejące automaty należy przełożyć do drzwi na oddziale II przy sekretariacie prof. oraz na oddział 1b. Pytanie nr 16 Kto ma podłączyć elektromagnesy (elektro-trzymacze) do instalacji p.poż. Wykonawca czy użytkownik? Czy taka instalacja w szpitalu już jest? Jakie ma być napięcie? Obowiązkiem Wykonawcy jest podłączenie elektro-trzymaczy do istniejącej instalacji. Do zaproponowanych elektro-trzymaczy należy przewidzieć odpowiednie zasilacze. Obecnie są zamontowane zasilacze na 24 V. Pytanie nr 17 Drzwi muszą posiadać opcję założenia w przyszłości systemu kontroli dostępu, bez konieczności wymiany skrzydeł lub ościeżnic. Czy w związku z tym należy przewidzieć w drzwiach dodatkowy zamek z elektrozaczepem rewersyjnym, czy też później. Wtedy trzeba będzie frezować dodatkowy otwór pod zamek. Zgodnie z opisem przedmiotu zamówienia należy przewidzieć dodatkowy zamek z elekto-zaczepem rewersyjnym w drzwiach, w których zaznaczono w przyszłości system kontroli dostępu. Pytanie nr 18 System kontroli dostępu kompatybilny z Concept 4000, drzwi do szatni pracowniczej. Czy chodzi tylko o sam system kontroli dostępu? Karty dostępowe są. Kto ma podłączy ten system kontroli do systemu szpitala Concept Wykonawca czy Użytkownik? Zgodnie z opisem przedmiotu zamówienia Wykonawca ma zamontować i podłączyć system kontroli dostępu kompatybilny z Concept 4000 i wpiąć go do systemu szpitala oraz dokonać odpowiedniej konfiguracji. W szpitalu występuje system Concept System kontroli dostępu musi obsługiwać obecnie posiadane karty przez pracowników. Wykonawca nie dostarcza dodatkowych kart. Pytanie nr 19 Czy w szpitalu jest centralka, do której będzie można podłączyć drzwi p.poż., te które mają być zamontowane. Czy ma miejsce na podpięcie tych drzwi. Jest jedna centralka czy są dwie? Obecnie elektro-trzymacze w drzwiach ppoż są wpięte do lokalnych MKS-ów, które znajdują się na oddziałach.

5 Pytanie nr 20 Automat do drzwi, który ma zostać przełożony: - jaki jest rodzaj napędu: rozwierny czy przesuwny, producent automatu; - ile miejsca zajmuje, wymiary automatu, czy będzie go można zamontować na nowych drzwiach. Istniejące napędy to napędy rozwierne, oddział II producenta GEZE i odział 1b producent Record. Drzwi pracują na istniejących drzwiach i powinny dać się zamontować na nowych. Pytanie nr 21 W nawiązaniu do odpowiedzi na pytanie nr 1 z dnia r. stwierdzamy iż nie jest prawdą, że Prawo budowlane nie pozwala na wykonanie jednoskrzydłowych drzwi p.poż. z szerokością światła przejścia 140 cm. Mając na uwadze powyższe rozumiemy, że możemy wykonać drzwi jednoskrzydłowe o wymiarze w świetle przejścia 140 cm mając odpowiednie certyfikaty i aprobaty techniczne na te drzwi. Prosimy o potwierdzenie możliwości wykonania takich drzwi. Jeżeli Wykonawca posiada drzwi ze światłem przejścia 140 cm (posiadające Aprobatę Techniczną i Certyfikaty) to może zaoferować takie drzwi w miejscu drzwi cm. Powyższe wyjaśnienia nie modyfikują treści siwz w przedmiotowym zakresie. z up. Dyrektora SPSK Kierownik Działu Zamówień Publicznych Olimpia Jobda
